Turbo NAS QNAP Manuel d’utilisation du matériel

© 2013. QNAP Systems, Inc. All Rights Reserved.2

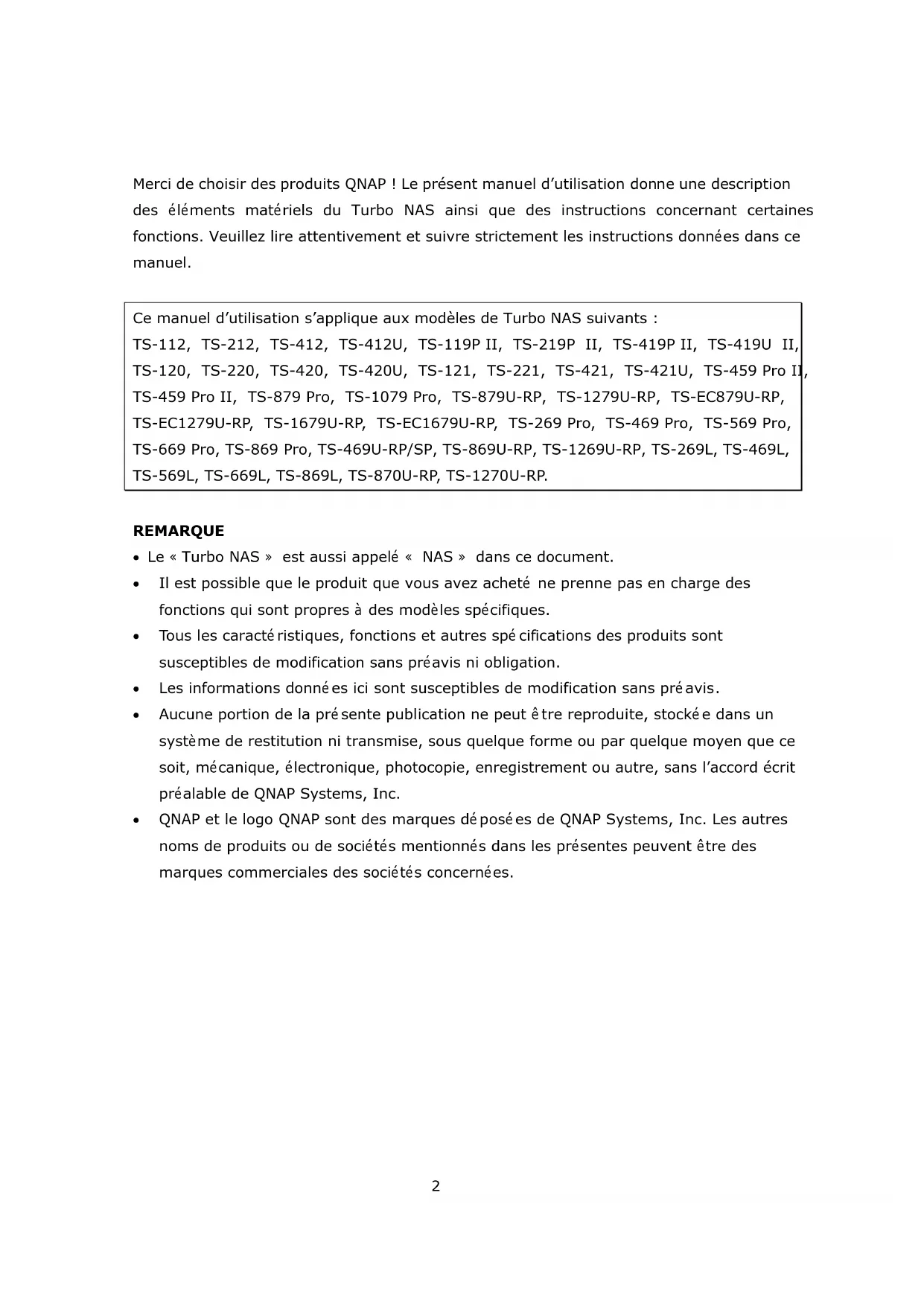

Merci de choisir des produits QNAP ! Le présent manuel d‟utilisation donne une description

des éléments matériels du Turbo NAS ainsi que des instructions concernant certaines

fonctions. Veuillez lire attentivement et suivre strictement les instructions données dans ce

Ce manuel d‟utilisation s‟applique aux modèles de Turbo NAS suivants :

 Le « Turbo NAS » est aussi appelé « NAS » dans ce document.

 Il est possible que le produit que vous avez acheté ne prenne pas en charge des

fonctions qui sont propres à des modèles spécifiques.

 Tous les caractéristiques, fonctions et autres spécifications des produits sont

susceptibles de modification sans préavis ni obligation.

 Les informations données ici sont susceptibles de modification sans préavis.

 Aucune portion de la présente publication ne peut être reproduite, stockée dans un

système de restitution ni transmise, sous quelque forme ou par quelque moyen que ce

soit, mécanique, électronique, photocopie, enregistrement ou autre, sans l‟accord écrit

préalable de QNAP Systems, Inc.

 QNAP et le logo QNAP sont des marques déposées de QNAP Systems, Inc. Les autres

noms de produits ou de sociétés mentionnés dans les présentes peuvent être des

marques commerciales des sociétés concernées.3

DECLARATION DE NON RESPONSABILITE En aucun cas, la responsabilité de QNAP Systems, Inc. (QNAP) ne pourra être supérieure au

montant réglé pour le produit, que les dommages aient été directs, indirects, spéciaux,

accidentels ou consécutifs résultant de l'utilisation du produit, du logiciel ou de sa

documentation. QNAP n'offre ni garantie ni représentation, implicite, explicite ou statutaire

quant au contenu ou à l'utilisation des produits ou la documentation et tous les logiciels qui

l'accompagne, et décline plus particulièrement toute garantie en matières de qualité,

performance, commercialisation ou adaptation à une application donnée. QNAP se réserve

également le droit d'éditer ou de mettre à jour les produits, le logiciel ou la documentation

sans être tenu d'avertir un individu ou une entité que ce soit.

1. Sauvegardez périodiquement votre système afin d‟éviter tout risque de perte de

données. QNAP n‟assume aucune responsabilité quelle qu‟elle soit pour les pertes ou

récupérations de données.

2. Si vous voulez renvoyer un composant du paquet NAS pour remboursement ou

maintenance, veuillez vous assurer qu‟il est correctement emballé pour le transport.

Tout dommage causé par un emballage inadapté ne fera l‟objet d‟aucune

Notices ré glementaires

Avis de la FCC Le QNAP NAS est conforme à différentes catégories de la FCC. Consultez l'Annexe pour plus

de détails. Une fois que la catégorie de l'appareil a été déterminé, reportez-vous à l'énoncé

=============================================================================

Notice de la FCC Classe A Cet appareil est conforme à la Partie 15 du règlement de la FCC. L'utilisation est permise

sujette aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les

interférences risquant d‟engendrer un fonctionnement indésirable.

Remarque : Cet équipement a été testé et jugé conforme aux limites applicables aux

équipements numériques de classe A, définies dans la partie 15 du règlement de la FCC.

Ces limites sont destinées à assurer une protection raisonnable contre les interférences

indésirables lorsque l‟appareil est utilisé dans un environnement commercial. Cet appareil

génère, utilise et peut émettre de l‟énergie radioélectrique et, s‟il n‟est pas installé et utilisé

conformément aux recommandations, il peut provoquer des interférences nuisibles aux

communications radio. L‟utilisation de cet appareil dans un environnement résidentiel est

susceptible de causer des interférences nuisibles et, le cas échéant, il sera la responsabilité

de l'utilisateur de prendre des mesures adéquates pour éliminer ces interférences.

Modifications : Toute modification apportée à cet appareil qui n'est pas approuvé par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet

Notice de la FCC Classe B Cet appareil est conforme à la Partie 15 du règlement de la FCC. L'utilisation est permise

sujette aux deux conditions suivantes :

1. Cet appareil ne doit pas causer d'interférences dangereuses.

2. Cet appareil doit pouvoir accepter toutes les interférences reçues, y compris les

interférences risquant d‟engendrer un fonctionnement indésirable.

Remarque : Cet équipement a été testé et jugé conforme aux limites applicables aux

équipements numériques de classe B, définies dans la partie 15 du règlement de la FCC.

Ces limites sont conçues pour apporter une protection raisonnable contre les interférences

néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de

l‟énergie radioélectrique et, s‟il n‟est pas installé et utilisé conformément aux

recommandations, il peut provoquer des interférences nuisibles aux communications radio.

Cependant, aucune garantie n'est donnée qu'il ne causera pas d'interférence dans une

installation en particulier. Si ce matériel brouille la réception radio ou télévision, ce qui peut

être déterminé en le mettant hors tension, puis de nouveau sous tension, il est conseillé à

l'utilisateur d'essayer de réduire les interférences prenant l'une ou plusieurs des mesures

 Réorienter ou déplacer l'antenne de réception.

 Augmenter la distance séparant l‟équipement et le récepteur.

 Connecter l'équipement sur une prise relevant d'un circuit différent de celui sur lequel

le récepteur est connecté.

 Consulter le revendeur ou un technicien radio/télévision expérimenté pour de l'aide.

Modifications : Toute modification apportée à cet appareil qui n'est pas approuvé par QNAP Systems, Inc peut annuler l'autorisation accordée à l'utilisateur par la FCC d'utiliser cet

DÉCLARATION DE LA CE Le QNAP NAS est conforme à différentes catégories de la CE. Consultez l'Annexe pour plus

Symboles utilisé s dans le pré sent document

Cette icône indique que les instructions doivent être

scrupuleusement respectées. Tout non respect risque de causer

un accident corporel, voire un décès.

Cette icône indique une action qui risque d'entraîner un

effacement ou une perte des données sur les disques durs OU

indique que le non respect des instructions risque de causer des

dommages aux données, aux disques ou au produit.7

Table des matiè res 7

Consignes de Sé curité 8

Chapitre 1. Spé cifications du processeur et de la mé moire vive 10

Chapitre 2. Comportement du bouton marche/arrê t et du bouton de

ré initialisation 24

Chapitre 3. Copie d’un touche USB 26

Chapitre 4. Spécifications des voyants DEL et de l’alarme sonore 27

Chapitre 5. Mise à niveau de la mé moire vive sur les Turbo NAS QNAP

(installation de module de RAM) 31

Chapitre 6. Installation d’une carte d’extension de réseau 40

6.3 TS-870U-RP, TS-1270U-RP 49

Chapitre 7. Echange à chaud des disques durs 51

Chapitre 8. Ré cupé ration RAID 54

Chapitre 9. Utilisation de l’écran LCD 56

Chapitre 10. Installer l’unité d’alimentation électrique 63

10.1 TURBO NAS 1U 63

Annexe A : Classes de conformité du produit 868

Consignes de Sé curité

1. Le NAS peut fonctionner normalement à des températures de 0°C-40°C et avec une

humidité relative de 0%-95%. Veuillez vous assurer que l'environnement est bien

2. Le cordon d'alimentation et les périphériques connectés au NAS doivent être munis du

bon voltage d'alimentation (100W, 90-264V).

3. Ne pas placer le NAS à la lumière directe du soleil ou à proximité de produits chimiques.

Assurez-vous que la température et l'humidité de l'environnement sont optimisées.

4. Débranchez le cordon d'alimentation et tous les câbles connectés avant tout nettoyage.

Essuyez le NAS avec une serviette sèche. Ne pas utiliser de produits chimiques ou

d'aérosols pour nettoyer le NAS.

5. Ne placer aucun objet sur le NAS en fonctionnement normal afin d'éviter une

6. Pour un bon fonctionnement, utilisez les vis à tête fraisée fournies dans le paquet du

produit pour fixer le disque dur sur le NAS.

7. Ne pas placer le NAS à proximité d'eau.

8. Ne pas placer le NAS sur des surfaces inégales afin d'éviter une chute et des

9. Assurez-vous que votre emplacement est muni du bon voltage lorsque vous utilisez le

NAS. Si vous n'en êtes pas sûr, veuillez contacter votre distributeur ou votre

compagnie d'électricité locale.

10. Ne placer aucun objet sur le cordon d'alimentation.

11. Ne tentez en aucun cas de réparer le NAS par vous-même. Un démontage inapproprié

du produit peut vous exposer à des chocs électriques ou à d'autres dangers. Pour tout

service, contactez votre distributeur.

12. Les modèles de châssis NAS ne doivent être installés que dans la pièce du serveur et

entretenus par le gérant du serveur agrée ou l'administrateur IT. La pièce du serveur

est fermée à clé où nécessite une carte d'accès et seul le personnel certifié est

autoriser à y pénétrer.9

Avertissement : Il y a un risque d‟explosion si la pile n‟est pas remplacée

correctement. Ne remplacez la batterie que par une batterie identique ou de type

équivalent recommandé par le fabricant. Mettez les batteries usagées au rebut dans le

respect des instructions du fabricant.

NE PAS toucher le ventilateur dans le système, vous risquez sinon un accident grave.10

Chapitre 1. Spé cifications du processeur et de la mé moire vive

Attention : Toute modification du matériel, des logiciels ou du progiciel de vos

produits QNAP provoquera l‟annulation de votre garantie. QNAP n‟est en aucun cas

responsable pour les dommages ou pertes de données causés par une modification des

produits QNAP. Vous supportez seul tous les risques de perte de données ou d‟instabilité du

système dues à un remplacement des composants matériels, à une modification du

progiciel par défaut du système ou à l‟installation d‟applications non autorisées fournies par

des tierces parties sur les produits QNAP.

TS-419U II Processeur

16MB Possibilité de remplacement

Possibilité de remplacement

TS-459 Pro II Processeur

Possibilité de remplacement du processeur

Possibilité de remplacement de la mé moire

Compatible avec DDR3 800 DRAM Nombre d’emplacements SODIMM

Nombre d’emplacements pour disques durs

TS-879U-RP Processeur

TS-1279U-RP TS-EC879U-RP TS-EC1279U-RP Processeur

TS-1679U-RP TS-EC1679U-RP Processeur

CPU Processeur double cœur

Intel Atom (2,13 GHz)

Processeur double cœur

Intel Atom (2,13 GHz)

Processeur double cœur

Mé moire remplaçable

Compatible avec DRAM DDR3 1066

Compatible avec DRAM DDR3 1066

Compatible avec DRAM DDR3 1066

CPU Processeur double cœur Intel

Processeur double cœur Intel

Mé moire remplaçable

Compatible avec DRAM DDR3

Compatible avec DRAM DDR3

Processeur double cœur

Intel Atom (2,13 GHz)

Processeur double cœur

Mé moire remplaçable

Compatible avec DRAM DDR3 1066

Compatible avec DRAM DDR3 1066

Compatible avec DRAM DDR3 1066

Processeur double cœur

Intel Atom (2,13 GHz)

Processeur double cœur

Mé moire remplaçable

Compatible avec DRAM DDR3 1066

Compatible avec DRAM DDR3 1066

Compatible avec DRAM DDR3 1066

Processeur double cœur Intel

Mé moire remplaçable

Compatible avec DRAM DDR3

Compatible avec DRAM DDR3

Processeur Intel® Celeron®

Mé moire remplaçable

Mé moire remplaçable

Chapitre 2. Comportement du bouton marche/arrê t et du bouton

de ré initialisation

 Bouton marche/arrêt : Appuyez sur ce bouton pour allumer ou éteindre l‟appareil.

 Bouton de réinitialisation : Appuyez sur ce bouton pour réinitialiser les paramètres du

Ré initialisation systè me de base (3 sec)

Lorsque vous appuyez sur le bouton de réinitialisation pendant trois secondes, un bip

sonore se fait entendre. Les paramètres suivants retrouvent leurs valeurs par défaut :

 Mot de passe d‟administration du système : admin

 Configuration TCP/IP : Les paramètres d‟adresse IP sont obtenus automatiquement via

 Configuration TCP/IP : Jumbo Frame désactivé

 Configuration TCP/IP : Si le port trunking est activé (modèles double LAN uniquement),

le mode port trunking est réinitialisé sur « Sauvegarde active (Basculement) » .

 Port système : 8080 (port de service du système)

 Niveau de sécurité : Bas (Autoriser toutes les connexions)

 Mot de passe du panneau LCD : (vide)*

 VLAN sera désactivé

*Cette fonction n'est fournie que sur les modèles de NAS avec des panneaux LCD. Veuillez

visiter http://www.qnap.com pour plus de détails.

Ré initialisation systè me é volué e (10 sec)

Lorsque vous appuyez sur le bouton de réinitialisation pendant 10 secondes, vous entendez

deux bips, à la troisième et à la dixième seconde. Le NAS va redonner à tous les paramètres

du système leurs valeurs par défaut comme il le ferait par le biais de la commande de

réinitialisation du système de type web dans « Administration » > « Restaurer aux valeurs

usine par défaut » , à la différence près que toutes les données ne sont pas préservées. Les

paramètres tels que les utilisateurs, groupes d‟utilisateurs et dossiers de partage réseau

que vous avez créés précédemment seront effacés. Pour récupérer les anciennes données

après une réinitialisation système évoluée, vous pouvez créer les mêmes dossiers de

partage réseau sur le NAS et les données seront à nouveau accessibles.26

Chapitre 3. Copie d’un touche USB Systè me

Nombre de secondes (appuyez une fois sur le bouton

copie d’une touche pour déclencher la copie des

Tous les modèles de NAS

Copier des donné es par le biais du port USB avant

Le NAS prend en charge la copie instantanée des données d‟un périphérique USB externe

sur le NAS et vice-versa par le biais du bouton copie d‟une touche qui se trouve à l‟avant.

Pour utiliser cette fonction, appliquez la procédure ci-dessous :

1. Vérifiez qu‟un disque dur a bien été installé et formaté sur le NAS. Le partage réseau

par défaut Qusb ou Usb est créé.

3. Configurez le comportement du bouton Copie sur la page « Sauvegarder » > « Copie

d‟une touche USB » .

4. Connectez le périphérique de stockage USB sur le port USB à l‟avant du NAS.

5. Appuyez sur le bouton Copier. Le voyant DEL USB clignote. Les données sont copiées

à partir de ou vers le périphérique USB selon les paramètres que vous avez définis sur

Remarque : Cette fonction adopte la sauvegarde incrémentielle. Après la première

sauvegarde, le NAS ne copie que les fichiers qui ont été modifiés depuis la dernière

Chapitre 4. Spé cifications des voyants DEL et de l’alarme sonore

Les indicateurs DEL du NAS vous permettent de connaître facilement l‟état et les

informations du système. Lorsque le NAS est allumé, vérifiez les éléments suivants afin de

vous assurer que l‟état du système est normal. Notez que les informations DEL suivantes ne

s‟appliquent que si vous avez correctement installé le disque dur et si le NAS a été connecté

au réseau et à la source d‟alimentation électrique.

1. Le disque dur du NAS est en cours de

2. Le NAS est en cours d‟initialisation.

3. Le logiciel du système est mis en

cours de mise à jour.

4. Une reconstruction RAID est en

5. Expansion de la capacité RAID en

6. Migration de niveau RAID en ligne en

1. Le disque dur est invalide.

2. Le volume de disque a atteint sa

3. Le volume de disque est quasi plein.

4. Le ventilateur du système ne

5. Une erreur est survenue lors de

l‟accès (lecture/écriture) aux

6. Un secteur défectueux a été détecté

7. Le NAS est en mode dégradé lecture

seule (2 lecteurs défaillants en

configuration RAID 5 ou RAID 6, les

données du disque peuvent encore

8. (Erreur d‟autotest du matériel).

Le NAS est en mode dégradé (un lecteur

défaillant en configuration RAID 1, RAID

3. Le disque dur n‟est pas formaté.28

Tous les disques dur du NAS sont en

Les données du disque sont obtenues à

partir du réseau et une erreur de

lecture/écriture est survenue lors du

Un accès au NAS est en cours depuis le

La carte d'extension réseau 10GbE est

Pas de carte d'extension réseau 10GbE

Un accès aux données du disque dur était

en cours et une erreur de lecture/écriture

est survenue durant l‟opération.

Une erreur de lecture/écriture du disque

Un accès aux données du disque dur est

L‟accès au disque dur est possible.

1. Un périphérique USB branché sur le

port USB en façade est détecté.

2. Un périphérique USB branché sur le

port USB est retiré du NAS.

3. Le périphérique USB branché sur le

port USB en façade du NAS est

4. Les données sont copiées vers ou à

partir du périphérique externe

Un périphérique USB en façade est

détecté (après installation du

La fonction d'extension réseau 10 GbE n'est prise en charge que par les modèles TS-879 Pro,

TS-1079 Pro, TS-879U-RP, TS-1279U-RP, TS-EC879U-RP, TS-EC1279U-RP, TS-1679U-RP,

TS-EC1679U-RP, TS-870U-RP et TS-1270U-RP.29

1. Pas de périphérique USB détecté.

2. Le NAS a terminé la copie des

données vers ou à partir du

périphérique USB branché sur le port

L‟appareil eSATA est en cours

Pas de périphérique eSATA détecté.

Les modèles TS-219, TS-212 ne prennent pas en charge le port eSATA.30

Alarme sonore : Tous les modè les de NAS L‟alarme sonore peut être désactivée depuis « Outils système » > « Réglages matériel ».

2. Le NAS se prépare à s‟arrêter (arrêt du

3. L‟utilisateur a appuyé sur le bouton de

réinitialisation du NAS.

4. Le logiciel du système a été mis à jour.

L‟utilisateur tente de copier les données du

NAS vers un appareil de stockage externe

depuis le port USB avant, mais les données ne

peuvent être copiées.

Bip bref (0,5 sec), bip

Le ventilateur du système ne fonctionne pas.

1. Le volume de disque est quasi plein.

2. Le volume de disque a atteint sa capacité

3. Les lecteurs du NAS sont en mode

4. L‟utilisateur démarre la reconstruction du

1. L‟arrêt du NAS est forcé (arrêt du

2. Le NAS est allumé, prêt à être utilisé.31

Chapitre 5. Mise à niveau de la mé moire vive sur les Turbo NAS QNAP (installation de module de RAM)

 Les instructions qui suivent ne doivent être exécutées que par un technicien autorisé

 Suivez strictement toutes les instructions pour installer un module de RAM dans le

NAS. Vous vous exposez sinon à un risque d‟accident corporel voire de décès.

QNAP propose un module de RAM DDR3 de 1 Go / 2Go (achat optionnel) pour vous

permettre de mettre à niveau la mémoire vive du Turbo NAS. Suivez les instructions

ci-dessous pour installer un module de mémoire supplémentaire dans le NAS afin de mettre

la mémoire vive à niveau.

5.1 Sé rie TS-x59 Pro II (4/5/6 baies), Sé rie TS-x69 (2/4/5/6/8 baies)

Suivez la procédure ci-dessous pour installer un module de RAM dans le NAS.

1. Eteignez le NAS. Déconnectez l‟adaptateur d‟alimentation, le ou les câbles réseau et

tout autre connecteur ou câble du NAS.

2. Avant d‟installer le module de mémoire, portez un bracelet de protection anti-statique

afin d‟éviter toute décharge d‟électricité statique. La pince crocodile doit être

connectée à la terre.32

3. Desserrez les trois vis qui se trouvent à l‟arrière du NAS.

4. Démontez doucement le capot du boîtier du NAS.

5. Soulevez la feuille de Mylar. Repérez l‟emplacement pour la mémoire, et vérifiez que

l‟emplacement est bien vide.

6. Attrapez l‟extrémité du module de mémoire. Alignez l‟encoche sur le bord doré du

module avec l‟encoche de l‟emplacement pour la mémoire. Faites glisser le module de

mémoire dans l‟emplacement à un angle de 45 degrés (environ).

7. Enfoncez doucement le module de mémoire dans l'emplacement jusqu‟à ce qu‟il soit

complètement enfoncé.33

8. Faites pivoter le module de mémoire en direction de la carte mère jusqu‟à ce que les

clips de retenue s‟enclenchent en position.

9. Refermez le capot du boîtier et serrez les vis. Reconnectez l‟adaptateur d„alimentation

et les autres câbles sur le NAS.

10. Pour vérifier que le module de mémoire est bien reconnu par le NAS, allumez le NAS et

ouvrez sur une session sur l‟interface web en tant qu‟administrateur. Allez sur « Etat

système » > « Informations système » et vérifiez la quantité totale de mémoire dans

« Informations matériel » .34

5.2 Sé rie TS-x69U-RP/SP (4/8/12-baies)

Suivez les étapes suivantes pour installer un module RAM dans le NAS.

1. Eteignez le NAS. Débranchez l'adaptateur secteur, le(s) câble(s) réseau, et tous les

câbles ou connexions du NAS.

2. Avant d'installer le module de mémoire, utilisez un bracelet anti-statique pour éviter

les décharges électriques. Le clip crocodile doit être connecté à la terre.

a. TS-469U-RP/SP: Dévissez les six vis sur le dessus du NAS.

b. TS-869U-RP et TS-1269U-RP: Dévissez les deux vis à l'arrière du NAS.35

5. Insérez le module de mémoire dans la fente à un angle de 45 degrés (environ).36

6. Appuyez sur le module de mémoire pour l'enfoncer en tenant les clips ouverts.

7. Assurez-vous que le module de mémoire est bien attaché avec les clips.

8. Fermez le couvercle du NAS et vissez les vis.37

5.3 TS-879U-RP, TS-1279U-RP, TS-EC879U-RP, TS-EC1279U-RP, TS-1679U-RP,

TS-EC1679U-RP, TS-870U-RP, TS-1270U-RP QNAP fournit propose module de RAM DDR3 de 4Go* et un module de RAM DDR3 ECC de

4Go** (en option) pour vous permettre de mettre la mémoire du NAS à niveau. Vous

pouvez insérer un module de RAM supplémentaire sur la carte mère du NAS pour mettre la

mémoire à niveau. Le volume total de la mémoire est affiché dans « System Information »

(Informations système) de la page d'administration.

* Modèles concernés : TS-879U-RP, TS-1279U-RP, TS-1679U-RP, TS-870U-RP,

** Modèles concernés : TS-EC879U-RP, TS-EC1279U-RP, TS-EC1679U-RP.

1. Desserrez les deux vis à l'arrière du NAS ainsi qu'illustré.38

2. Tenez l'encoche sur le bord du capot supérieur. Des deux mains, enlevez le capot

3. Déverrouillez doucement les clips d'éjection en les écartant sur les côtés de

l'emplacement pour RAM.39

4. Attrapez le module de RAM par le bord. Alignez l'encoche sur le bord doré du module de

RAM avec l'encoche de l'emplacement pour RAM. Insérez le module de RAM dans

l'emplacement pour RAM jusqu'à ce qu'il ne puisse plus aller plus loin.40

Chapitre 6. Installation d’une carte d’extension de réseau

 Les instructions qui suivent ne doivent être exécutées que par un technicien agréé et

 Respectez strictement les instructions d‟installation d‟une « Carte d‟extension de

réseau » sur le NAS.

La série TS-x79 Pro possède des emplacements d'extension pour l'extension réseau. Vous

pouvez insérer une carte d'extension réseau supplémentaire (achat optionnel) sur la carte

mère du NAS pour augmenter votre bande passante réseau.

6.1 TS-879 Pro, TS-1079 Pro

Référez-vous au tableau de compatibilité ci-dessous et remplacez correctement le bracket

de votre carte d‟extension de réseau.

Bracket A Bracket B41

Bracket C Compatibilité de carte d’extension de réseau

optical (OCe11102-IM)42

1. Éteignez le NAS. Débranchez l'adaptateur secteur, le ou les câbles réseaux, et tout

autre connecteur ou câble du NAS.

2. Avant d'installer la carte d'extension réseau, veuillez mettre un bracelet antistatique

afin d'éviter toute décharge d'électricité statique. La pince crocodile doit être connectée

3. Desserrez les sept vis à l'arrière du NAS.

4. Démontez doucement le capot du boîtier du NAS.43

5. Desserrez les vis et enlevez le capot de l'emplacement d'extension.

6. Attrapez la carte d'extension réseau par le bord. Alignez l'encoche sur le bord doré de la

carte avec l'encoche de l'emplacement PCIe. Insérez la carte d'extension réseau dans

l'emplacement PCIe jusq'à ce qu'elle ne puisse pas aller plus loin.44

8. Refermez le capot du boîtier et serrez les vis. Connectez l'adaptateur secteur et les

9. Pour vérifier que la carte d'extension réseau est bien reconnue par le NAS, allumez le

NAS et accédez à l'interface web en tant qu'administrateur. Allez sur « System

Administration » (Administration du réseau) > « Network » (Réseau) > « TCP/IP » et

vérifiez le nombre total d'interfaces réseau.45

6.2 TS-879U-RP, TS-EC879U-RP, TS-1279U-RP, TS-EC1279U-RP, TS-1679U-RP,

1. Eteignez le NAS. Debranchez l'adaptateur secteur, le ou les cables reseaux, et tout

autre connecteur ou cable du NAS.

2. Avant d'installer la carte d'extension reseau, veuillez mettre un bracelet antistatique

afin d'eviter toute decharge d'electricite statique. La pince crocodile doit etre

connectee a la terre.

3. Desserrez les 2 vis a l'arriere du NAS, comme le montre l'illustration.

4. Maintenez l'encoche sur le bord du couvercle superieur. Retirez le couvercle superieur

en utilisant vos deux mains.46

5. Desserrez les 4 vis, comme le montre l'illustration.

6. Saisissez le bord metallique du module carte adaptatrice de connexion. Retirez

doucement le module.47

7. Desserrez la vis et retirez le couvercle de la fente d'extension.

8. Inserez au maximum la carte d'extension du reseau dans la fente PCIe. Resserrez

9. Saisissez le bord metallique du module carte adaptatrice de connexion. Alignez

l'encoche du bord dore de la carte adaptatrice de connexion et celle de la fente PCIe.

Inserez au maximum le module de la carte d'extension du reseau dans la fente PCIe.

10. Vissez les vis. Fermez le couvercle du bati et serrez les vis.

11. Connectez l'adaptateur secteur et les câbles au NAS.

12. Pour vérifier que la carte d'extension réseau est bien reconnue par le NAS, allumez le

NAS et accédez à l'interface web en tant qu'administrateur. Allez sur « System

Administration » (Administration du réseau) > « Network » (Réseau) > « TCP/IP » et

vérifiez le nombre total d'interfaces réseau.49

6.3 TS-870U-RP, TS-1270U-RP

1. Eteignez le NAS. Débranchez l'adaptateur secteur, le(s) câble(s) réseau, et tous les

câbles ou connexions du NAS.

2. Avant d'installer le module de mémoire, utilisez un bracelet anti-statique pour éviter

les décharges électriques. Le clip crocodile doit être connecté à la terre.

3. Dévissez les deux vis à l'arrière du NAS.

4. Tenez l'encoche sur le bord du capot supérieur. Des deux mains, enlevez le capot

5. Desserrez les vis et enlevez le capot de l'emplacement d'extension.50

6. Attrapez la carte d'extension réseau par le bord. Alignez l'encoche sur le bord doré de

la carte avec l'encoche de l'emplacement PCIe. Insérez la carte d'extension réseau

dans l'emplacement PCIe jusq'à ce qu'elle ne puisse pas aller plus loin.

8. Refermez le capot du boîtier et serrez les vis. Connectez l'adaptateur secteur et les

9. Pour vérifier que la carte d'extension réseau est bien reconnue par le NAS, allumez le

NAS et accédez à l'interface web en tant qu'administrateur. Allez sur « System

Administration » (Administration du réseau) > « Network » (Réseau) > « TCP/IP » et

vérifiez le nombre total d'interfaces réseau.51

Chapitre 7. Echange à chaud des disques durs

Le NAS QNAP est compatible avec les disques durs SATA de 2,5 / 3,5 pouces de toutes les

grandes marques de disques durs. Pour la liste de compatibilité mise à jour, veuillez visiter

http://www.qnap.com.

 QNAP n‟assume aucune responsabilité quant aux dommages ou dysfonctionnements

du produit ni quant aux pertes / récupérations de données dus à une mauvaise

utilisation ou à une installation incorrecte des disques durs, quelles que soient les

circonstances et les raisons.

 Veuillez noter que si vous installez un disque dur (neuf ou usagé) qui n‟a jamais été

installé dans le NAS auparavant, le disque dur sera formaté et partitionné

automatiquement et toutes les données qu‟il contient seront effacées.52

Le NAS prend en charge l‟échange à chaud des disques durs lorsque l‟une des unités

connaît une défaillance en mode RAID 1, ou lorsque une ou deux unités connaissent une

défaillance en modes RAID 5 ou RAID 6. Appliquez la procédure ci-dessous pour échanger

à chaud un disque dur lorsque l‟une des unités de la configuration RAID connaît une

1. Ouvrez une session sur le NAS et vérifiez la configuration du volume de disque dans

« Gestion du volume » .

2. L‟état du volume doit être « en mode dégradé » .

3. Préparez un nouveau disque dur pour remplacer le disque défaillant. La capacité du

nouveau disque dur doit être égale ou supérieure à celle du disque dur défaillant.

4. Débranchez l‟unité défaillante du NAS. Patientez environ 20 secondes ou jusqu‟à ce que

le serveur émette deux bips.

5. Enlevez l‟unité défaillante du plateau pour unité.

6. Installez le nouveau disque dur dans le plateau pour unité. Insérez-le dans le NAS.

7. Le serveur devrait biper deux fois pendant 1,5 secondes.

8. Vérifiez l‟état du volume sur la page d‟administration web. Le volume devrait être en

cours de reconstruction.

Mise en garde : Il est vivement conseillé d‟éteindre le serveur avant de remplacer

les disques durs afin d‟éviter tout risque d‟électrocution.54

Chapitre 8. Ré cupé ration RAID Le NAS QNAP prend en charge la technologie de récupération RAID exclusive pour récupér

une volume de disque RAID défaillant en cas de déconnexion ou de retrait accidentel des

disques durs du système. A l‟aide de la récupération RAID, vous pouvez faire retrouver un

état normal à un volume RAID 1, RAID 5 ou RAID 6 inactif à parir d‟un volume dégradé ou

à une configuration RAID 0 et JBOD inactive.

ré cupé ration RAID Nombre maximum de

disques retiré s permis

Si l‟état du volume est non actif, vous pouvez réinstaller les mêmes disques durs dans les

mêmes emplacements du NAS. Puis cliquez sur « RECUPERER » sur la page « Gestion de

disque » > « Gestion de volume » . Patientez environ 60 secondes pour que le processus

s‟accomplisse. Une fois que c‟est terminé, vous pouvez de nouveau accéder à vos données.

 Après avoir récupéré un volume de disque RAID 1, RAID 5 ou RAID 6 de l‟état non actif

au mode dégradé par le biais de la récupération RAID, vous pouvez lire ou écrire

normalement sur le volume. L‟état du volume retourne à la normale une fois la

synchronisation effectuée.

 Si l‟unité membre déconnectée est endommagée, la fonction de récupération RAID ne

RAID 6 QNAP Mode dégradé

actifs de la matrice.

totalité des disques

durs d'origine sur le

NAS. Il est possible

les identifier ou d‟y

encore actifs ou d'y

N = nombre de disques durs sur la matrice56

Chapitre 9. Utilisation de l’écran LCD Cette fonction n'est fournie que sur les modèles de NAS avec des panneaux LCD. Veuillez

visiter http://www.qnap.com pour plus de détails.

Votre appareil NAS est doté d‟un écran LCD des plus pratiques qui vous permet de

configurer votre disque dur et de consulter les informations système.

Lors du démarrage du NAS, le nom du serveur et l‟adresse IP s‟affichent :

Lors de la première installation, l‟écran LCD indique le nombre de disques durs détectés

ainsi que l‟adresse IP. Vous pouvez alors configurer les disques durs.

*Appuyez sur le bouton « Sélection » (Select) pour choisir votre option, puis appuyez sur le

bouton « Entrée » (Enter) pour confirmer.57

Par exemple, lorsque vous allumez votre NAS et que 5 disques durs sont installés, l‟écran

LCD affichera les informations suivantes :

Vous pouvez appuyer sur le bouton « Sélection » (Select) pour vous déplacer parmi les

options, par ex. RAID 6.

Appuyez sur le bouton « Entrée » (Enter) et le message ci-dessous s‟affiche. Appuyez sur

le bouton « Sélection » (Select) pour choisir « Oui » (Yes). Appuyez une nouvelle fois sur le

bouton « Entrée » (Enter) pour confirmer.

Lorsque vous effectuez une configuration RAID 1, RAID 5 ou RAID 6, le système va

initialiser les disques durs, créer le dispositif RAID, formater le dispositif RAID et le monter

en tant que volume sur le NAS. La progression sera affichée sur l'écran LCD. Lorsqu'elle

atteint 100%, vous pouvez accéder au volume RAID, et par exemple créer des répertoires

partagés et télécharger des fichiers dans les répertoires sur le NAS. Pendant ce temps, pour

vous assurer que les bandes et les blocs de tous les éléments du RAID sont prêt, le NAS va

exécuter la synchronisation RAID et la progression s'affichera à la page « Gestion du

Disque » > « Gestion du Volume » . Le taux de synchronisation se situe aux alentours de

30-60 Mo/s (il varie en fonction des modèles de disques durs, de l'utilisation des ressources

Remarque : Si un disque faisant partie de la configuration RAID est perdu lors de la

synchronisation, le dispositif RAID va passé en mode dégradé. Les données du volume

restent accessibles. Si vous ajoutez un nouveau disque au dispositif, ce dernier va

commencer à se reconstituer. Vous pouvez en vérifier l'état à la page « Gestion du

Pour crypter le volume de disque, sélectionnez « Yes » lorsque <Encrypt Volume?>*

s‟affiche sur l‟écran LCD. Le mot de passe de cryptage par défaut est « admin » . Pour

modifier ce mot de passe, veuillez vous connecter à l‟interface d‟administration en ligne en

mode administrateur et modifiez les paramètres sous « Configuration du Périphérique » >

« Gestion du cryptage du volume de disque ».

Une fois la configuration terminée, le nom du serveur et l‟adresse IP s‟affichent. Si le NAS

ne parvient pas à créer le volume de disque dur, le message ci-dessous s‟affiche.

*Cette fonction n'est pas prise en charge par les modèles TS-219, TS-119P II, TS-219P II,

TS-419P II, TS-419U II, TS-112, TS-212, TS-412, TS-412U.

Conformément aux restrictions législatives de certains pays, il est possible que les

fonctions de chiffrement des données ne soient pas disponibles.59

Affichage des informations système sur l’écran LCD Lorsque le nom du serveur et l‟adresse IP s‟affichent sur l‟écran LCD, vous pouvez appuyer

sur le bouton « Entrée » (Enter) pour accéder au Main Menu. Ce Menu principal - Main

Menu – comporte les éléments suivants :

1. TCP/IP Sous l‟option TCP/IP, vous pouvez consulter les informations suivantes :

masque de sous-réseau, la passerelle, et le DNS du LAN 1 et du LAN 2.60

Sous l‟option Physical disk, vous pouvez consulter les informations suivantes :

Les données relatives au disque indiquent la température ainsi que la capacité du

Cette section affiche la configuration du disque NAS. La première ligne indique la

configuration RAID et la capacité de stockage ; la seconde ligne indique l‟identifiant de

configuration du disque.

Si plusieurs volumes sont présents, appuyez sur le bouton « Sélection » (Select) pour

afficher les informations. Le tableau ci-dessous vous renseigne sur les messages LCD

pouvant apparaître dans le cas d‟une configuration RAID 5.

Affichage LCD Configuration du disque

RAID5+S RAID5+secours

Cette section affiche la température du système et la vitesse de rotation du ventilateur

Sélectionnez cette option pour éteindre votre NAS. Appuyez sur le bouton

« Sélection » (Select) pour choisir „Oui‟ (Yes). Appuyez ensuite sur le bouton « Entrée

» (Enter) pour confirmer.

Sélectionnez cette option pour redémarrer votre NAS. Appuyez sur le bouton

« Sélection » (Select) pour choisir „Oui‟ (Yes). Appuyez ensuite sur le bouton « Entrée

» (Enter) pour confirmer.

Par défaut, le champ du mot de passe de l‟écran LCD est laissé vierge. Sélectionnez

cette option pour modifier votre mot de passe. Appuyez sur le bouton « Sélection »

(Select) pour continuer.

Vous pouvez saisir un mot de passe de 8 caractères numériques (0-9) maximum.

Lorsque le curseur se déplace sur « OK », appuyez sur le bouton « Entrée » (Enter).

Vérifiez votre mot de passe avant de confirmer la modification.

Sélectionnez cette option pour retourner au Menu principal.62

Lorsque votre NAS détecte une erreur système, un message d‟erreur s‟affiche sur l‟écran

LCD. Appuyez sur le bouton « Entrée » (Enter) pour lire ce message. Appuyez une nouvelle

fois sur le bouton « Entrée » (Enter) pour passer au message suivant.

Défaillance du ventilateur du système

Surchauffe du système

Surchauffe du disque dur

Surchauffe de l‟unité centrale

LAN 1 et LAN 2 déconnectés en mode basculement

ou en mode équilibrage de charge

Défaillance du disque dur

Volume en mode dégradé

Chapitre 10. Installer l’unité d’alimentation électrique

Cette section s‟applique uniquement aux modèles de NAS à montage sur rack.

Les blocs d‟alimentation du TS-879U-RP, TS-EC879U-RP, TS-469U-RP/SP, TS-869U-RP,

TS-1269U-RP ne doivent être remplacé que par un technicien agrée et formé.

10.1 Turbo NAS 1U Seul un technicien agrée et formé est habilité à utiliser les instructions suivantes.

Pour installer une unité d‟alimentation redondante sur le Turbo NAS 1U, procédez de la

façon décrite ci-dessous.

2. Enlevez la vis et la plaque cache.

3. Insérez l‟unité d‟alimentation électrique et enfoncez-la à fond.64

4. Serrez bien la vis.

Remarque : Pour remplacer une unité d‟alimentation défaillante, éteignez le NAS. Puis

enlevez l‟unité défaillante en sécurité et répétez les étapes 3 à 5 ci-dessus pour installer

une nouvelle unité.65

10.2 TS-469U-RP/SP Les instructions suivantes ne doivent être suivies que par un technicien qualifié et autorisé.

Suivez les instructions pour remplacer une unité d'alimentation défectueuse dans le

2. Poussez le levier vert et retirez l'unité d'alimentation défectueuse.

3. Insérez une nouvelle unité d'alimentation et enfoncez-la jusqu'au fond.

4. Allumez le NAS.66

Mise en garde : Le NAS prend en charge le remplacement de l‟unité d‟alimentation

électrique redondante sans mettre le serveur hors tension lorsque l‟unité d‟alimentation

électrique redondante est désactivée. Cependant, il vous est vivement recommandé

d‟éteindre l‟unité NAS avant de remplacer l‟unité d‟alimentation électrique afin de limiter les

risques d‟électrocution.

Si vous utilisez un modèle de NAS à montage sur rack à unité d‟alimentation unique (SP),

vous pouvez installer une seconde unité d‟alimentation électrique sur le NAS pour faire

évoluer votre modèle SP en un modèle à alimentation redondante (RP).

10.3 2U/3U Turbo NAS (uniquement TS-1279U-RP, TS-EC1279U-RP,

TS-1679U-RP, TS-EC1679U-RP)

Seul un technicien agrée et formé est habilité à utiliser les instructions suivantes.

Pour remplacer une unité d'alimentation défaillante du Turbo NAS TS-1279U-RP,

TS-EC1279U-RP, TS-1679U-RP ou TS-EC1679U-RP, suivez les étapes ci-dessous.

2. Tenez la poignée noire et appuyez sur le bouton vert tout en le maintenant fermement.67

3. Débranchez le bloc d'alimentation défaillant.

4. Branchez un nouveau bloc d'alimentation sur le NAS.

5. Allumez le NAS.68

10.4 Turbo NAS 2U (sauf TS-1279U-RP et TS-EC1279U-RP)

Seul un technicien agrée et formé est habilité à utiliser les instructions suivantes.

Pour remplacer une unité d‟alimentation électrique défaillante sur un Turbo NAS 2U,

veuillez procéder de la façon décrite ci-dessous.

2. Dévissez la vis de l‟unité d‟alimentation défaillante dans le sens inverse des aiguilles

3. Débranchez l‟unité d'alimentation défaillante.69

4. Branchez la nouvelle unité d‟alimentation sur le NAS.

5. Serrez la vis sur l‟unité d‟alimentation dans le sens des aiguilles d‟une montre.

6. Allumez le NAS.70

Activer l’alerte pour l’unité d’alimentation redondante sur l’interface de type

Si vous avez installé deux unités d‟alimentation électrique (PSU) sur le NAS et que vous les

avez branchées sur les prises d‟alimentation, les deux PSU alimentent le NAS en électricité

(cela s‟applique aux modèles 1U et 2U). Vous pouvez activer le mode d‟alimentation

redondante dans « Administration système » > « Matériel » pour recevoir une alerte pour

l‟alimentation électrique redondante. Le NAS émet un bip et enregistre des messages

d‟erreur dans les « Journaux système » lorsque la PSU est débranchée ou connaît une

Si vous n‟avez installé qu‟une PSU sur le NAS, nous vous recommandons de ne PAS activer

* Cette fonction est désactivée par défaut.71

La description qui suit ne s’applique qu’aux modèles de NAS 1U.

(1) Indicateurs d‟alimentation électrique :

 Indicateur d‟alimentation vert (gauche) : Indique que l‟état de l‟unité d‟alimentation

électrique est normal.

 Indicateur d‟alimentation rouge (droite) : Indique que l‟état de l‟unité

d‟alimentation électrique est anormal.

(2) Bouton silence de l‟alarme d‟alimentation :

Lorsqu‟une erreur est détectée sur l‟unité d‟alimentation électrique, le système émet

des bips pour alerter l‟administrateur. Vous pouvez appuyer sur ce bouton pour

désactiver l‟alarme.

MISE EN GARDE : RISQUE D’ELECTROCUTION Les connecteurs du panneau arrière (éléments entourés ci-dessous) contiennent une haute

tension. Ne PAS toucher ces éléments afin d‟éviter tout risque d‟électrocution de l'opérateur

Pour toutes demandes de support technique, veuillez vous référer au manuel utilisateur.

QNAP fournit également un Support en Ligne spécialisé et un service clientèle via la

messagerie instantanée.

Support en ligne : http://www.qnap.com

MSN : q.support@hotmail.com

Assistance technique aux É tats Unis et au Canada :

TEL : +1-909-595-2782

Horaires d‟ouverture : 08h00–17h00 (GMT- 08h00 heure du Pacifique, du lundi au

Annexe A : Classes de conformité du produit
