Type de produit	Congélateur vertical
Modèle	WV1600 A S
Marque	Whirlpool
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids net	30 kg
Alimentation électrique	230 V ~ 50 Hz
Classe climatique	SN, N, ST, T (10°C à 43°C)
Réfrigérant	R600a (isobutane)
Capacité de congélation	Indiquée sur la plaque signalétique
Fonctions principales	6th Sense, congélation rapide, alarme de température
Accessoires fournis	Bac à glaçons, accumulateurs de froid, grille amovible
Entretien	Nettoyage régulier du condenseur, dégivrage 1 à 2 fois par an
Nettoyage	Éponge imbibée d'eau tiède et détergent neutre
Sécurité	Ne pas utiliser de rallonges, mise à la terre obligatoire
Spare parts / Réparabilité	Service après-vente agréé Whirlpool
Garantie	Voir conditions fournies avec l'appareil
Informations générales	Fabriqué conformément aux directives européennes

FOIRE AUX QUESTIONS - WV1600 A S WHIRLPOOL

Comment mettre en marche le congélateur ?

Branchez l'appareil. L'alarme se déclenche temporairement. Attendez que l'alarme cesse avant de placer des aliments. Aucun réglage du thermostat n'est nécessaire, il est préréglé en usine.

Que faire si l'alarme sonne ?

L'alarme indique que la température à l'intérieur du congélateur n'est pas encore suffisamment basse. Attendez qu'elle s'éteigne automatiquement avant de ranger les aliments.

Comment congeler des aliments frais ?

Appuyez sur le bouton de congélation rapide 24 heures avant d'introduire les aliments. Le voyant jaune s'allume. Enveloppez les aliments hermétiquement et placez-les dans le congélateur. Désactivez la fonction après 24 heures.

Qu'est-ce que la fonction 6th Sense ?

La fonction 6th Sense s'active automatiquement lors de l'ouverture de la porte ou de l'introduction d'aliments. Elle ajuste la température pour rétablir les conditions optimales de conservation et garantir une congélation de qualité tout en optimisant la consommation d'énergie.

Comment dégivrer le congélateur ?

Débranchez l'appareil, retirez les aliments en les emballant dans du papier journal, laissez la porte ouverte pour faire fondre la glace. Nettoyez avec une éponge imbibée d'eau tiède et de détergent neutre. Séchez, puis rebranchez et remettez en marche.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil. Utilisez une éponge imbibée d'eau tiède et de détergent neutre. Rincez et essuyez avec un chiffon doux. N'utilisez pas de substances abrasives. Nettoyez également le condenseur arrière avec un aspirateur.

Que faire en cas de panne de courant ?

Ne pas ouvrir la porte inutilement. Les aliments resteront congelés plusieurs heures. Si la panne est prolongée, consommez les aliments rapidement. Ne recongelez pas des aliments décongelés sauf après cuisson.

Peut-on changer le sens d'ouverture de la porte ?

Le changement de sens d'ouverture de la porte peut être effectué par le service après-vente, mais n'est pas considéré comme une intervention sous garantie. Pour les modèles avec poignée avant, ce changement n'est pas prévu.

Quelles sont les consignes de sécurité importantes ?

Ne pas utiliser de rallonges ni de prises multiples. La mise à la terre est obligatoire. Évitez d'installer l'appareil près d'une source de chaleur. N'introduisez pas de récipients en verre dans le congélateur. Ne pas manger les glaçons immédiatement après les avoir sortis.

Comment contacter le service après-vente ?

Avant de contacter le SAV, vérifiez le diagnostic rapide (coupure de courant, fusible, etc.). Si le problème persiste, débranchez et attendez 1 heure. Ensuite, contactez le service après-vente en communiquant le type de panne, le modèle et le numéro de service (près de la mention SERVICE sur la plaque signalétique).

MODE D'EMPLOI WV1600 A S WHIRLPOOL

• L'appareil que vous venez d'acheter est exclusivement réservé à un usage ménager.

Pour utiliser au besoin l'appareil, nous vous invitons à lire attentivement les instructions relatives à son utilisation, dans lesquelles vous trouverez la description de votre appareil et des conseils utiles pour la conservation des aliments.

Conserve ce livre pour toute consultation ultérieure.

1. Après avoir déballé l'appareil, assurez-vous qu'il n'est pas endommagé et que les portes ferment parfaitement. Tout dommage eventuel devra être signalé au revendeur dans un délai de 24 heures.
2. Nous conseillons d'attendre au moins deux heures avant de mettre l'appareil en service, pour permettre au circuit de refrigeration d'être performant.
3. Assurez-vous que l'installation et le branchement électrique ont été réalisés par un technicien qualifié, conformément aux instructions du fabricant et aux normes locales en vigueur en matière de sécurité.
4. Nettoyez l'intérieur de l'appareil avant de l'utiliser.

1. Emballage

L'emballage est 100% recyclable et porte le symbole du recyclage. Pour la mise au rebut, suivez les réglementations locales en vigueur. Les matériaux d'emballage (sachets en plastique, éléments en polystyrène, etc.) doivent être conservés hors de portée des enfants, car ils constituent une source potentielle de danger.

2. Mise au rebut

Cet appareil a été fabriqué avec des matériaux recyclables.

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Equipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à protéger l'environnement et la santé humaine.

Le symbole apposé sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme un déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.

Au moment de la mise au rebut, rendez l'appareil inutilisable en sectionnant le câble d'alimentation et en démontant les portes et les grilles, de façon à ce que les enfants ne puissent accéder facilement à l'intérieur de celui-ci.

Pour la mise au rebut, respectez les normes locales en vigueur et remettez l'appareil à un centre de collecte spécialisé. Ne laissez jamais l'appareil sans surveillance, ne fut-ce que quelques jours, car il pourrait être une source de danger pour les enfants. Pour obtenir de plus amples détails au sujet du traitement, de la récupération et du recyclage de cet appareil, veuillez vous adresser au bureau compétent de votre commune, à la société locale de collecte des déchets ménagers ou directement à leur revendeur.

Information :

Cet appareil ne contient pas de CFC (le circuit de refroidissement contient du R134a) ni de HFC (le circuit de refroidissement contient du R600a) (voir la plaquette signalétique à l'intérieur de l'appareil).

Pour les appareils avec Isobutane (R600a) : l'isobutane est un gaz naturel qui est sans danger pour l'environnement, mais il est inflammable. Il est donc indispensable de s'assurer que les tuyaux du circuit de réfrigération sont en parfait état.

Déclaration de conformité

• Cet appareil est destiné à la conservation de denrées alimentaires et est fabriqué conformément à la Directive Européenne 90/128/CEE, 02/72/CE et au règlement (CE) N° 1935/2004

• Cet appareil a été conçu, fabriqué et commercialisé conformément aux:
• objectifs de sécurité de la Directive Basse Tension 73/23/CEE;
• conditions requises en matière de protection de la Directive "EMC" 89/336/CEE, modifiée par la Directive 93/68/CEE.
• La sécurité électrique de l'appareil est garantie uniquement lorsqu'il est correctement branché à une installation de mise à la terre efficace et conforme à la Loi.

Precautions et recommandations genérales

• N'utilisez le compartiment réfrigérateur que pour la conservation d'aliments frais et le compartiment congélateur que pour la conservation d'aliments surgelés, la congestion d'aliments frais et la production de glacons.
• Pendant l'installation, vérifie que l'appareil ne risque pas d'endommager le câble d'alimentation.
• N'introduisez pas de récipients en verre contenant des liquides dans le congélateur, car ils pourraient explodeer.
• Ne mangez pas les glaçons ou les glaces immédiatement après les avoir sortis du congélateur, car ils pourraient provoquer des brûlures dues au froid.
• Débranchez toujours le cordon d'alimentation ou coupez le courant avant d'intervenir sur l'appareil pour son entretien ou nettoyage.
• Évitez d'installer l'appareil près d'une source de chaleur.
• N'entreposez pas et n'utilisez pas d'essence, de liquides ou de gaz inflammables à proximité du réfrigerateur ou de tout autre appareil ménager. Les émanations peuvent provoquer un risque d'incendie ou d'explosion.
• Pour assurer une bonne aération, laissez un espace de chaque côté et au-dessus de l'appareil et respectez les consignes d'installation. Veillez à ne jamais couvrir les bouches d'aération de l'appareil.
• Tous les appareils équipés de systèmes de production de glace et de distributeurs d'eau doivent être connectés à un réseau hydrique qui distribue exclusivement de l'eau potable (la pression du réseau hydrique doit être comprise entre 1,7 et 8,1 bar (25 et 117 PSI)). Les systèmes de production de glace et/ou d'eau qui ne sont pas directement connectés à un réseau d'alimentation hydrique doivent être remplis exclusivement avec de l'eau potable.
• Installez et mettez l'appareil à niveau sur un sol capable de supporter son poids, dans un endroit adapté à ses dimensions et à son usage. Pour le raccordement hydraulique de l'appareil, utilisez le tube fourni en série. Ne réutilisez pas celui de votre ancien appareil.
• La manutention et l'installation de l'appareil nécessitent la présence d'au moins deux personnes.
• Installez l'appareil dans une piece sèche et bien aérée. L'appareil est réglé pour fonctionner dans la plage de température suivante, en fonction de la classe climatique indiquée sur la plaquette signalétique : l'appareil risque de ne pas fonctionner correctement s'il reste pendant une longue période à une température supérieure ou inférieure à la plage prévue.

Classe Climatique	T'amb. (°C)	T'amb. (°F)
SN	De 10 à 32	De 50 à 90
N	De 16 à 32	De 61 à 90
ST	De 18 à 38	De 64 à 100
T	De 18 à 43	De 64 à 110

• Si vous devez déplacer l'appareil, veillez à ne pas abimer le recouvrement de sol (parquet, par ex.).
• N'utilisez pas de dispositifs mécaniques, électriques ou chimiques, ni d'autres moyens que ceux qui sont recommandés par le fabricant pour accélérer le processus de dégivrage.
• N'endommagez pas les tubes du circuit réfrigérant du réfrigerateur.
• N’entreposez pas et n’utilisez pas d’appareils électriques dans les compartiments de l’appareil s’ils ne sont pas expressément autorisés par le fabricant.
• Cet appareil ne doit en aucun cas être utilisé par des enfants en bas âge ou des personnes handicapées sans surveillance.
• Pour éviter tout risque d'étouffement et d'emprisonnement, interdisez aux enfants de pouvoir ou de se cacher à l'intérieur de l'appareil. Le câble d'alimentation ne peut être modifié ou remplacé que par un professionnel qualifié.
• N'utilisez pas d'adaptateurs, de prises multiples ni de rallonges.
• Il doit être possible de déconnecter l'alimentation électrique en enlevant la prise ou en actionnant un interrupteur bipolaire de réseau situé en amont de la prise.
• Contrôlez que le voltage indiqué sur la plaquette signalétique correspond à la tension de l'habitation.
• N'avalez jamais le liquide (atoxique) contenu dans les accumulateurs de froid, s'ils sont présents.
• Le fabricant décline toute responsabilité si ces consignes et ces précautions ne sont pas respectées.

Comment FAIRE fonctionner le congélateur

Ce congélateur permet de conserver des aliments déjà congelés et de congeler des aliments frais.

Mise en marche du congélateur

• Il n'est pas nécessaire de programmer la température du congélateur à l'aide du thermostat car cela a déjà été fait en usine.
• Branchez l'appareil. L'alarme se déclenche lorsque la température du congélateur n'est pas encore suffisamment froide pour y placer les aliments.
• Ne rangez les alimentés que lorsque le signal d'alarme est désactivé (pour de plus amples détails, consultez la fiche produit).

Réglage de la température

Pour le réglage de la température, consultez la fiche produit.

Remarque :

La température ambience, la fréquence d'ouverture de la porte et la position de l'appareil peuvent influer sur la température intérieure du congélateur.

Les positions du thermostat doivent varier en fonction de ces facteurs.

La fonction 6th sense - si votre appareil en est doté - est automatiquement activée dans les cas suivants :

Ouverture de la porte

La fonction s'enclenche à chaque ouverture de porte - qui modifie sensiblement la température intérieure de l'appareil - et reste activée pendant tout le temps nécessaire au rétablissement des conditions optimales de conservation.

Introduction des aliments à congeler

La fonction s'enclenche chaque fois que vous introduisez des aliments et reste activée pendant tout le temps nécessaire à créer les meilleures conditions possibles, aptes à garantir une congélation optimale des alimentés stockés, et ce tout en offrant un juste compromis entre qualité de congélation et consommation énergétique.

REMARQUE: La durée de la fonction 6th sense est calculée sur base de la quantité d'aliments à congeler, mais également sur base des aliments déjà prêts dans l'appareil et de la température extérieure. Il est donc tout à fait normal que des variations importantes de celles-ci influent sur le comportement de l'appareil.

Congélation

La plaquette signalétique de l'appareil indique la quantité en kg d'aliment frais que l'on peut congeler en 24 heures.

Pour une congélation optimale, appuyez sur le bouton de congélation rapide (jusqu'à ce que le voyant jaune s'allume) 24 heures avant d'y placer les alimentents.

En général, 24 heures de congélation rapide suffisent après la mise en place des alimentés; au bout de 24 heures, désactive la fonction de congélation rapide.

Attention :

En cas de petites quantités d'aliments, la fonction de congélation rapide peut déjà être désactivée au bout de quelques heures, afin d'éviter une consommation d'énergie inutile.

Pour les appareils équipés de la fonction 6th Sense, le fonctionnement de l'appareil est contrôlé de façon automatique et ne nécessite aucune intervention de la part de l'utilisateur (consultez le chapitre Fonction "6th Sense")

Conseils pour la congélation et la conservation des aliments frais.

• Enveloppez hermétiquement l'aliment frais à congeler dans : des feuilles de papier aluminium, une pellicule transparente, des emballages plastiques imperméables, des récipients en polyéthylene à couvercle, des récipients adaptés à la congélation des aliments.
• Les aliments doivent être frais, mûrs et de qualité optimale.
• Les légumes frais et les fruits doivent, si possible, être congelés tout de suite après avoir été cueillis, afin de conserver leurs substances nutritives, leur consistance, leur couleur et leur goût.

Faites faisander la viande et le gibier pendant un laps de temps suffisamment long avant de les congeler.

Remarque :

• Laissez toujours refroidir les aliments chauds avant de les introduire dans le congélateur.
• Consommez immédiatement les aliments décongelés ou partiellement décongelés. Ne les recongelez pas sauf après les avoir utilisés pour préparer un plat cuisine. Une fois cuit, l'aliment décongelé peut à nouveau être congelé.

Congélation et conservation des aliments

• Rangez les aliments à congeler dans les différents compartiments.
• Les eutectiques (si fournis) doivent être placés dans les endroits prévus à cet effet (au-dessus de la dernière grille) ou au-dessus des aliments rangés dans le compartiment supérieur de conservation.

Pour les périodes de conservation (en mois) des aliments frais congelés, respectez les indications du tableau ci-dessus.

Toutes les prestations énoncées se réfèrent au fonctionnement de l'appareil sans les eutectiques, à l'exception du temps de remontée de la température.

Classement des aliments congelés

Introduisez et rangez les produits congelés dans le congélateur. Il est conseillé d'indiquer la date limite de conservation sur l'emballage afin d'assurer une consommation selon les dates de péremption des aliments.

Conseils pour la conservation des aliments surgelés

Au moment d'acheter des aliments surgelés, vérifie que

• L'emballage ou le paquet est intact, car l'aliment pourrait se détériorer. Si un paquet est gonflé ou s'il présente des taches d'humidité, il n'a pas été conservé dans les conditions optimales et peut avoir subi un début de décongélation.
• Achetez les produits surgelés en dernier lieu et utilisez des sacs isothermes pour leur transport.
• Dès l'arrivée à la maison, mettez immédiatement les aliments congelés dans le compartiment congélateur.
• Ne recongelez pas les alimentés partiellement décongelés, mais consommez-les dans un délai de 24 heures.
• Évitez ou réduisez au maximum les variations de température. Respectez la date de péremption indiquée sur l'emballage.
• Suivez toujours les instructions figurant sur l'emballage pour la conservation des aliments congelés.

• Tirez les bacs vers l'extérieur jusqu'à la butée, soulevez-les légèrement et dégagez-les.

Pour obtenir un volume supérieur, il est possible d'enlever les tiroirs, à l'exception de celui du fond, les patins correspondants et la grille blanche amovible (si présente) (Fig. 1)

Contrôler que la charge ne dépasse pas les limites de chargement indiquées sur les parois latérales de l'appareil.

Ce département est uniquement destiné à la fabrication de glaçons et à la mise en place de l'eutectique, comme illustré dans les Fig. 2 et Fig. 3 (s'il est disponible).

En ce qui concerne les délais de conservation, respecter rigoureusement les instructions figurant sur l'emballage des aliments surgelés.

Production de glaçons

• Remplissez le bac à glaçons aux 2/3 et placez-le dans le compartiment congélateur.
• Si le bac s'est collé sur le fond, n'utilisez pas d'objets pointus ou tranchants pour le décoller.
• Pour sortir plus facilement les glaçons du bac, pliez légèrement ce dernier.

Remarque :

Il sera plus difficile de rouvrir la porte du congélateur immédiatement après l'avoir fermée (sauf sur les modèles équipés de la soupape spéciale).

Il est recommandé d'attendre deux à trois minutes, pour permettre la compensation de la dépression qui s'est formée.

Fig. 1

Fig. 2

Fig. 3

Comment dégivrer et nettoyer le congélateur

Avant d'effectuer toute opération d'entretien ou de nettoyage, retirez la fiche de la prise de courant ou débranchez l'appareil.

Pour les modèles électroniques, appuyez sur la touche de mise en marche/arrêt avant de retirer la fiche.

Nous vous suggérons de dégivrer le congélateur 1 ou 2 fois par an ou lorsque la formation de glace sur les grilles est excessive.

La formation de givre sur les grilles de refroidissement est un phénomène normal. La quantité et la rapidité de formation de la glace varient en fonction des conditions ambiantes et de la fréquence d'ouverture de la porte. Il est conseillé de dégivrer quand les réserves sont peu abondantes.

• Ouvrez la porte et retirez tous les aliments. Enveloppez-les, bien serrés les uns contre les autres, dans du papier journal et placez-les dans un endroit très frais ou dans un sac isotherme.
• Laissez la porte du congélateur ouverte pour faire fondre la glace.
• Nettoyez l'intérieur avec une éponge imbibée d'eau tiède et/ou de détergent neutre. N'utilisez pas de substances abrasives. Rincez et séchez soigneusement.
• Rangez les aliments.
• Fermez la porte du congélateur. Rebranchez l'appareil.
• Mettez le congélateur en marche.

Remarque : pour les modèles électroniques, appuyez sur la touche de mise en marche/arrêt après avoir branché l'appareil et avant de le remettre en marche. Pour procéder correctement au dégivrage, consultez la FICHE PRODUIT.

Nettoyage et entretien

Avant d'effectuer toute opération d'entretien ou de nettoyage, retirez la fiche de la prise de courant ou débranchez l'appareil.

Pour les modèles électroniques, appuyez sur la touche de mise en marche/arrêt avant de retirer la fiche.

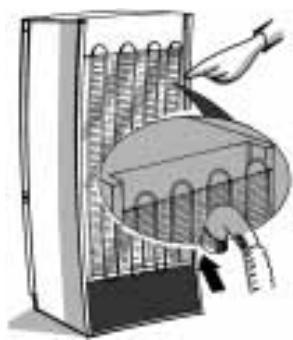

Nettoyez régulièrement le condenseur qui se trouve à l'arrière de l'appareil avec un aspirateur ou une brosse. Nettoyez périodiquement le compartiment avec une éponge imbibée d'une solution d'eau tiède et/ou de détergent neutre. Rincez et essuyez avec un chiffon doux. N'utilisez pas de substances abrasives.

Absence prolongée

• Videz le congélateur
• Débranchez le congélateur.
• Dégivrez et nettoyez l'intérieur de l'appareil.

Laissez la porte ouverte afin d’éviter la formation de mauvaises odeurs et éliminer l’humidité intérieure. Remarque : pour les modèles électroniques, appuyez sur la touche de mise en marche/arrêt après avoir branché l’appareil et avant de le remettre en marche.

Diagnostic RAPIDE

1. L'appareil ne fonctionne pas.
2. Y a-t-il une coupure de courant? - L'interrupteur général est-il enclenché? - Le fusible n'a-t-il pas grillé?
3. Le thermostat est-il réglé sur la bonne position?
4. La mise en marche a-t-elle été effectuée correctement?
5. Formation excessive de givre.
6. La goulotte d'évacuation de l'eau a-t-elle été replacée correctement? -La porte a-t-elle été fermée correctement?
7. Les voyants de contrôle jaune, rouge et vert ne s'allument pas. Contrôlez d'abord le point 1, puis :
8. Appelez le Service Après-vente.

Remarques :

• Si le bord avant du meuble est chaud, il ne s'agit pas d'un défaut mais d'un moyen de prévention de la formation de condensation.
• Les bruits de gargouillis et les bruits de détente provenant du circuit de réfrigération doivent être considérés comme normaux.

Service après-vente

Avant de contacter le Service Après-vente :

1. Vérifiez s'il n'est pas possible d'éliminer les pannes sans aide (voir "Diagnostic rapide").
2. Remettez l'appareil en marche pour vous assurer que l'inconvénient a été éliminé. Si le problème persiste, débranchez à nouveau l'appareil et répétez l'opération une heure plus tard.
3. Si le résultat est encore négatif, contactez le Service APRÈS-vente.

Communiquez :

• le type de panne,
• le modele,
• le numéro de Service (Número qui se trouve après le mot SERVICE sur la plaque signalétique placée à l'intérieur de l'appareil),
• voiture adressée complétée,
• voiture numéro de téléphone avec l'indicatif.

SERVICE 0000 000 00000

Remarque :

Le changement du sens de l'ouverture de la porte de l'appareil effectué par le Service Après-vente n'est pas considéré comme une intervention sous garantie.

Le changement du sens de l'ouverture de la porte n'est pas prévu sur les appareils dotés d'une poignée avant.

Installation

• N'installez pas l'appareil près d'une source de chaleur. Les appareils installés dans un endroit chaud, exposés aux rayons directs du soleil ou près d'une source de chaleur (radiateur, cuisinière) consomment plus d'énergie, ce qui doit être évité.
• Si ce n'est pas possible, il convient de respecter les distances minimales suivantes :
• 30 cm des cuisinières à charbon ou à mazout;
• 3 cm des cuisinières électriques et/ou à gaz.
• Placez-le dans un endroit sec et bien aéré.
• Nettoyez l'intérieur de l'appareil (voir "Comment dégivrer et nettoyer le congélateur").
• Introduisez les accessoires fournis (Fig. 1 et 2).

Branchement électrique

• Les branchements électriques doivent être conformes aux normes locales en vigueur.
• La tension et la puissance sont indiquées sur la plaque signalétique située à l'intérieur de l'appareil.
• La mise à la terre de l'appareil est obligatoire aux termes de la loi.

Le fabricant décline toute responsabilité pour tous dommages eventuels subis par des personnes, des animaux ou des biens, résultat du non-respect des consignes mentionnées ci-dessus.

• Si la prise et la fiche ne sont pas du même type, faites-les remplacer par un technicien qualifié.
• N'utilisez pas d'adaptateurs, de rallonges ni de prises multiples.

Mise hors tension de l'appareil

Pour permettre l'appareil hors tension, débranchez son cordon d'alimentation ou actionnez l'interrupteur bipolaire installé en amont de la prise.

Fig. 1

Fig. 2
