MODE D'EMPLOI KG36U198 SIEMENS

Notice d'utilisation

Mise au rebut, conseils de sécurité et consignes 33, 34

Consignes relatives à la température ambiante 34

Installation de l'appareil 35

Présentation de l’appareil 36-38

Enclenchement et sélection de la température 39, 40

Coupure et mise hors service de l’appareil 40

Rangement des aliments 41

Congélation et stockage 42-44

Economies d'énergie 45

Remarques sur les bruits de fonctionnement 46

Réparer soi-même les petites pannes 46, 47

Service après-vente 47

Tous droits de modification réservés

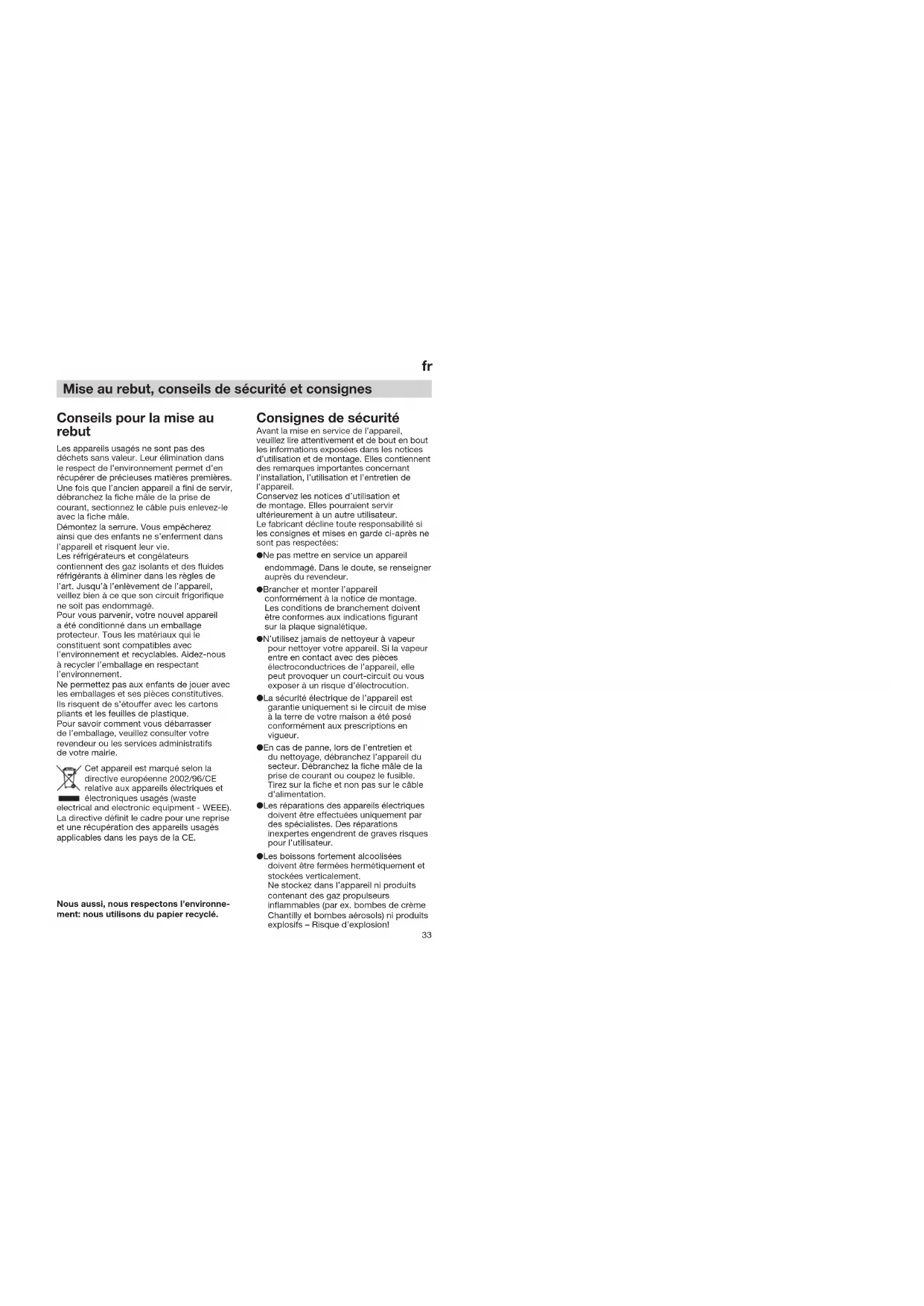

Mise au rebut, conseils de sécurité et consignes

Conseils pour la mise au

Les appareils usagés ne sont pas des

déchets sans valeur. Leur élimination dans

le respect de l’environnement permet d’en

récupérer de précieuses matières premières.

Une fois que l’ancien appareil a fini de servir,

débranchez la fiche mâle de la prise de

courant, sectionnez le câble puis enlevez-le

Démontez la serrure. Vous empêcherez

ainsi que des enfants ne s’enferment dans

l’appareil et risquent leur vie.

Les réfrigérateurs et congélateurs

contiennent des gaz isolants et des fluides

réfrigérants à éliminer dans les règles de

l’art. Jusqu’à l’enlèvement de l’appareil,

veillez bien à ce que son circuit frigorifique

ne soit pas endommagé.

Pour vous parvenir, votre nouvel appareil

a été conditionné dans un emballage

protecteur. Tous les matériaux qui le

constituent sont compatibles avec

l’environnement et recyclables. Aidez-nous

à recycler l’emballage en respectant

Ne permettez pas aux enfants de jouer avec

les emballages et ses pièces constitutives.

Ils risquent de s’étouffer avec les cartons

pliants et les feuilles de plastique.

Pour savoir comment vous débarrasser

de l’emballage, veuillez consulter votre

revendeur ou les services administratifs

Cet appareil est marqué selon la

directive européenne 2002/96/CE

relative aux appareils électriques et

électroniques usagés (waste

electrical and electronic equipment - WEEE).

La directive définit le cadre pour une reprise

et une récupération des appareils usagés

applicables dans les pays de la CE.

Nous aussi, nous respectons l’environne-

ment: nous utilisons du papier recyclé.

Consignes de sécurité

Avant la mise en service de l’appareil,

veuillez lire attentivement et de bout en bout

les informations exposées dans les notices

d’utilisation et de montage. Elles contiennent

des remarques importantes concernant

l’installation, l’utilisation et l’entretien de

Conservez les notices d’utilisation et

de montage. Elles pourraient servir

ultérieurement à un autre utilisateur.

Le fabricant décline toute responsabilité si

les consignes et mises en garde ci-après ne

sont pas respectées:

l Ne pas mettre en service un appareil

endommagé. Dans le doute, se renseigner

auprès du revendeur.

l Brancher et monter l’appareil

conformément à la notice de montage.

Les conditions de branchement doivent

être conformes aux indications figurant

sur la plaque signalétique.

l N’utilisez jamais de nettoyeur à vapeur

pour nettoyer votre appareil. Si la vapeur

entre en contact avec des pièces

électroconductrices de l’appareil, elle

peut provoquer un court-circuit ou vous

exposer à un risque d’électrocution.

l La sécurité électrique de l’appareil est

garantie uniquement si le circuit de mise

à la terre de votre maison a été posé

conformément aux prescriptions en

l En cas de panne, lors de l’entretien et

du nettoyage, débranchez l’appareil du

secteur. Débranchez la fiche mâle de la

prise de courant ou coupez le fusible.

Tirez sur la fiche et non pas sur le câble

l Les réparations des appareils électriques

doivent être effectuées uniquement par

des spécialistes. Des réparations

inexpertes engendrent de graves risques

l Les boissons fortement alcoolisées

doivent être fermées hermétiquement et

stockées verticalement.

Ne stockez dans l’appareil ni produits

contenant des gaz propulseurs

inflammables (par ex. bombes de crème

Chantilly et bombes aérosols) ni produits

explosifs – Risque d’explosion!

frInstallation de l’appareil

Pour installer votre appareil, choisissez un

endroit sec et bien aéré. Evitez de placer

l’appareil à un endroit directement exposé

aux rayons solaires ou à proximité d’une

source de chaleur telle une cuisinière, un

radiateur, etc. Si l’installation près d’une

source de chaleur est inévitable, utilisez une

plaque isolante appropriée ou respectez les

distances minimales suivantes:

3 cm par rapport à une cuisinière électrique,

30 cm par rapport à un appareil de

chauffage au fuel ou au charbon.

Si vous placez votre appareil à côté d’un

autre réfrigérateur ou congélateur, laissez

obligatoirement un espace entre eux d’au

moins 2 cm afin d’éviter la formation de

Veillez à ce que l'appareil repose parfaitement

d'aplomb sur un sol plan. Si le sol présente des

inégalités, compensez-les à l'aide des deux

pieds à vis situés à l'avant de l'appareil (Fig.

F).Les deux roulettes à l'arrière de l'appareil

permettent de le glisser facilement dans une

Raccordement électrique

Raccordez l’appareil uniquement au secteur

alternatif de 220–240 V/50 Hz au moyen d’une

prise secteur à contacts de protection installée

conforme. La prise doit être protégée par un

fusible/disjoncteur de 10 A minimum.

Si l’appareil est utilisé dans un pays non

européen, vérifiez si la tension de branchement

et ses caractéristiques indiquées sur la plaque

signalétique concordent avec celles du secteur.

Vous trouverez la plaque signalétique dans

le compartiment réfrigérateur en bas à gauche

S’il faut changer le cordon de branchement

électrique au secteur, ne confiez cette opération

qu’au service après-vente du fabricant.

l Dans le compartiment congélateur, ne

stockez pas de boissons, gazeuses en

particulier, en bouteilles ou en boîtes car

l Ne couvrez et ne bouchez pas les grilles

d’aération de l’appareil.

l Ne vous appuyez pas sur le socle, les

clayettes, les portes, etc. et ne vous en

servez pas comme marche pied.

l Ne laissez pas jouer les enfants avec

l Si l’appareil est équipé d’une serrure,

rangez la clé hors de portée des enfants.

l Ne portez pas directement à la bouche

les esquimaux ou les glaçons qui sortent

du compartiment congélateur (risque de

brûlures dû à la température très basse).

l Ne touchez pas les aliments congelés

avec les mains mouillées car elles risque-

raient de rester collées.

l ATTENTION : les orifices de ventilation

ménagés dans le corps de l'appareil et

contre l'appareil encastré doivent

toujours rester dégagés.

l ATTENTION : veillez à ne pas

endommager les conduites du circuit

l ATTENTION : n'utilisez aucun appareil

électrique dans les tiroirs à produits

alimentaires de l'appareil, sauf s'il s'agit

d'un type recommandé par le fabricant.

Dans son circuit frigorifiqur, cet

appareil contient de l’isobutane (R

600a), un gaz naturel qui ne

présente pas de risques pour

l’environnement mais qui est inflammable.

Veillez à ce qu’aucune partie du circuit

frigorifique ne soit endommagée lors du

transport et de l’installation. Si l’appareil est

endommagé, évitez les flammes et les

sources d’embrasement. Aérez pendant

quelques minutes la piéce das laquelle se

Mise en garde: pour raccourcir la duree de

dégivrage, n’utilisez aucun dispositif

mécanique ni accélérateur artificiel de

dégivrage autres que ceux recommandés pae

L’appareil est conçu pour refroidir et congeler

les aliments et pour préparer des glaçons.

Il est destiné à un usage exclusivement

En cas d’utilisation commerciale, vérifier les

directives régissant le commerce en question.

Cet appareil est conforme aux dispositions

de sécurité régissant les appareils

Il satisfait aux consignes de prévention des

accidents applicables aux installations

frigorifiques (VBG 20).

L’étanchéité du circuit frigorifique a été

Consignes relatives à la

température ambiante

Suivant sa «catégorie climatique» (voir la

plaque signalétique), votre appareil peut

fonctionner dans les températures

ambiantes énoncées ci-après (la plaque

signalétique se trouve en bas à gauche dans

Catégorie Température ambiante

SN +10 °C à 32 °C N +16 °C à 32 °C ST +18 °C à 38 °C T +18 °C à 43 °C Si la température ambiante descend en-

dessous de la plage pour laquelle votre

appareil a été conçu, le compartiment

réfrigérateur devient trop froid. Si elle monte

au-dessus de cette plage, le compartiment

congélateur devient trop chaud.

Si la température ambiante est inférieure à la

température du compartiment réfrigérateur,

ce dernier s’alignera sur la température

En présence de températures ambiantes au

voisinage de +10 °C, la décongélation

automatique du compartiment réfrigérateur

risque d’être perturbée.

Mise au rebut, conseils de sécurité et consignes

Attention! Ne branchez en aucun

cas l’appareil à une «prise économie

d’énergie» électronique (par ex. une Sava

Plug) et à un ondulateur qui convertit le

courant continu en courant alternatif de 230

V (par ex. installations solaires, installations

électriques des bateaux).

L’air entrant en contact avec la paroi

arrière de l’appareil se réchauffe et doit pouvoir

s’évacuer librement. Sinon le

groupe frigorifique se trouverait sollicité

plus fortement, ce qui augmenterait la

consommation de courant. Pour cette raison,

ne recouvrez en aucun cas les orifices

Une fois le transport

Avant d'allumer l'appareil pour la première fois,

laissez-le reposer à la verticale pendant une

environ une demi-heure.36 37

Présentation de l'appareil

Avant de continuer votre lecture, veuillez

déplier les dernières pages de la présente

notice pour avoir les illustrations sous les

La notice d’utilisation est valable pour

plusieurs modèles. Il est donc possible

que vous trouviez de légères différences

entre les illustrations et votre propre

1-12 Bandeau de commande

13 Ventilateur de refroidissement/

14 Fond en verre (grille clayette)

15 Tiroir à pots de yaourt

16 Clayette à bouteilles

17 Ecoulement de l'eau de dégivrage

18 Orifice d'écoulement

19 Bac à fruits et légumes

20 Support pour petites boîtes, tubes

21 Casier à beurre et à fromage

23 Etrier à bouteilles

25 Bac à produits surgelés

26 Calendrier de congélation

27 Tablette de congélation

28 Récipient de séparation

A Compartiment réfrigérateur

B Compartiment congélateur

Interrupteur principal Marche / Arrêt de l'appareil

2 Touche du compartiment réfrigérateur

Interrupteur Marche / Arrêt du compartiment

3 Touche «super» pour le compartiment

Pour obtenir une puissance de réfrigération

4 Touche de réglage de la température du

compartiment réfrigérateur

Pour réduire ou hausser la température

a) Température régnant actuellement dans le

compartiment réfrigérateur

b) Température de réglage du compartiment

a) Température régnant actuellement dans le

compartiment congélateur

b) Température sur laquelle le compartiment

congélateur a été réglé

c) Température la plus élevée qui a régné dans le

compartiment congélateur

10 Touche de réglage de la

température dans le compartiment

Pour réduire ou hausser la température

11 Touche «super» pour le compartiment

Pour obtenir une puissance de congélation

12 Touche «alarm» (Touche «Alarme-Arrêt)

a) Cette touche sert à éteindre l'alarme sonore.

b) Elle sert à afficher la température la plus

élevée qui a régné dans le compartiment

congélateur (seulement si le voyant 9

Fonctions des éléments de

Interrupteur principal de l'appareil. Il sert

à allumer et éteindre l'ensemble de

2 Touche du compartiment

Cette touche sert à allumer et éteindre le

compartiment réfrigérateur. Vous ne

pouvez allumer le compartiment

réfrigérateur qu'après avoir auparavant

enclenché l'interrupteur principal 1.

3 Touche «super» pour le compartiment

Cette touche sert à allumer et à éteindre

la superréfrigération. Le voyant 6 s'allume

pour indiquer l'entrée en service de cette

fonction. Après l'enclenchement,

l'appareil refroidit le compartiment

réfrigérateur pendant 6 heures pour

l'amener sur la température la plus froide

réglable par le thermostat. Ensuite,

l'appareil commute sur la température sur

laquelle vous avez réglé le compartiment

Utilisez la superréfrigération dans le cas

- Lorsque vous rangez de grandes

quantités de produits alimentaires frais.

- Pour refroidir rapidement des boissons.

4 Touche de réglage de la température

du compartiment réfrigérateur

(La température de ce compartiment est

réglable entre +2°C et +11°C).

Appuyez sur la touche « /C».

La température s'affiche pendant 5

secondes à l'indicateur 5.

Appuyez plusieurs fois ou constamment

sur la touche de réglage jusqu'à ce que la

température désirée s'affiche. L'appareil

mémorise la valeur réglée en dernier.

(La température réglable s'affiche en

continu de +11°C à +2°C. Après +2°C,

+11°C s'affiche de nouveau).

5 Indicateur de la température régnant

dans le compartiment réfrigérateur

Cet indicateur ne fonctionne que si vous

avez enclenché l'interrupteur principal 2

commandant le compartiment

réfrigérateur. L'indicateur se charge de 2

a) Affichage de la température actuelle

dans le compartiment réfrigérateur

L'indicateur affiche, sans devoir

appuyer sur une touche, la

température régnant actuellement

dans le compartiment réfrigérateur.

b) Température réglée pour le

compartiment réfrigérateur

Après que vous avez appuyé sur la

touche de réglage 4, la température

réglée s'affiche pendant cinq

secondes. Ensuite, la température

régnant actuellement dans le

compartiment réfrigérateur se

6 Voyant «super» (réfrigération)

Ce voyant ne s'allume que si la

superréfrigération fonctionne.

7 Voyant «super» (congélation)

Ce voyant ne s'allume que si la

supercongélation fonctionne.

8 Indicateur de la température régnant

dans le compartiment congélateur

(Cet indicateur affiche 3 températures

a) La température régnant

actuellement dans le compartiment

L'indicateur affiche, sans devoir

appuyer sur une touche, la

température régnant actuellement

dans le compartiment congélateur.

b) La température sur laquelle a été

réglé le compartiment congélateur

Après que vous avez appuyé sur la

touche de réglage 10, la température

Présentation de l'appareil38 39

réglée s'affiche pendant cinq

secondes. Ensuite, la température

régnant actuellement dans le

compartiment congélateur se

c) La température la plus élevée qui a

régné dans le compartiment

Si l'indicateur 8 clignote, ceci signifie

que la température a trop monté, à un

moment donné, soit en raison d'une

coupure de courant, soit en raison

d'une panne dans le compartiment

congélateur. Après que vous avez

appuyé sur la touche , la

température la plus élevée qui a régné

dans ce compartiment s'affiche.

Ensuite, cette valeur s'efface. La

température régnant actuellement

dans le compartiment congélateur

s'affiche ensuite sans clignoter à

Ce voyant s'allume au moment où

retentit l'alarme sonore, donc lorsque la

température a trop monté dans le

compartiment congélateur.

Ce voyant s'éteint une fois que le

compartiment congélateur a atteint sa

température de service.

10 Touche de réglage de la température

dans le compartiment congélateur

Appuyez sur la touche 10 /°C. La

température réglée s'affiche pendant 5

secondes à l'indicateur 8. Appuyez

plusieurs fois ou constamment sur la

touche de réglage jusqu'à ce que la

température voulue s'affiche.

L'appareil mémorise la valeur réglée en

dernier. (La température réglable s'affiche

en continu de -16°C à -26°C.

Après -26°C, -16°C s'affiche de

Cette touche sert à enclencher et couper

la supercongélation.

Le voyant 7 «super» indique que la

supercongélation est entrée en service.

La supercongélation sert à congeler de

grandes quantités de produits

alimentaires frais. Il faudra l'enclencher

jusqu'à 24 heures avant de les ranger.

Une fois la supercongélation enclenchée,

le groupe frigorifique tourne en

permanence. Le compartiment

congélateur atteint une température très

Cette touche sert à couper l'alarme

L'alarme sonore s'enclenche lorsque la

température a trop monté dans le

compartiment congélateur, donc que les

produits surgelés risquent de s'abîmer (le

voyant 9 clignote en même temps).

L'alarme sonore peut s'enclencher dans

les cas ci-après, sans que cela signifie

que les produits risquent de s'abîmer :

- Lors de la mise en service de l'appareil

- Lors du rangement de produits frais

sans enclencher la supercongélation

- Et lorsque la porte du compartiment

congélateur est restée trop longtemps

Une fois le signal sonore coupé,

«l'avertisseur sonore» se remet

automatiquement en veille une fois que le

compartiment congélateur a atteint sa

température de service.

l Branchez la fiche mâle dans la prise de

l Lorsque vous appuyez sur les touche,

un signal sonore de confirmation

l Appuyez sur l'interrupteur principal 1

Une alarme sonore retentit, le voyant 9

«alarm» et le voyant 5 affecté à la

température du compartiment

réfrigérateur s'allument. L'indicateur 8 de

la «température dans le compartiment

congélateur» clignote.

l Appuyez sur la touche 12

L'alarme sonore s'éteint. Le contenu de

l'indicateur 8 cesse de clignoter. Votre

appareil est désormais en service.

l Réglez la température du

compartiment congélateur

Pour ce faire, appuyez plusieurs fois ou

constamment sur la touche 10 jusqu'à

atteindre la température souhaitée.

L'appareil mémorise la température

réglée en dernier. L'appareil mémorise la

valeur réglée en dernier. (La température

réglable s'affiche en continu de -16°C à -

26°C. Après -26°C, -16°C s'affiche de

nouveau). Nous vous recommandons de

régler la température du compartiment

congélateur sur -18°C.

l Réglez la température du

compartiment réfrigérateur

Appuyez plusieurs fois ou constamment

sur la touche 4 jusqu'à atteindre la

température souhaitée. L'appareil

mémorise la température réglée en

dernier. (La température réglable s'affiche

en continu de +11°C à +2°C. Après +2°C,

+11°C s'affiche de nouveau).

Nous vous recommandons de régler la

température du compartiment

congélateur sur +4°C.

Suivant la quantité de produits

alimentaires rangés, la température du

compartiment réfrigérateur varie avec une

Présentation de l'appareil Enclenchement et sélection de la température

l La température régnant dans le

compartiment réfrigérateur peut varier

pour les raisons suivantes

- Si vous ouvrez fréquemment la porte de

- Si vous rangez de grandes quantités de

produits alimentaires frais dans le

compartiment réfrigérateur et le

compartiment congélateur.

- Si la température ambiante change.

- Si vous modifiez le réglage du

thermostat commandant le

compartiment congélateur ou si vous

activez la supercongélation.

l Si pendant la mise en service de

l'appareil aucune température ne

s'affiche, ceci signifie que la température

régnant dans le compartiment

réfrigérateur ou congélateur est encore

l L'appareil chauffe légèrement les

côtés frontaux de ses parois pour

empêcher une condensation d'eau

dans la zone du joint de porte.

l Si après avoir fermé la porte du

compartiment congélateur vous ne

parvenez pas à l'ouvrir immédiatement,

attendez 2 à 3 minutes pour que la

pression intérieure se rétablisse.

l Tandis que le groupe frigorifique marche,

des gouttelettes d'eau ou du givre se

déposent sur la paroi arrière du

compartiment réfrigérateur. Ce

phénomène est normal. Inutile de racler

la couche de givre ou d'essuyer les

gouttelettes d'eau. La paroi arrière

dégivre automatiquement. L'eau de

dégivrage afflue dans la rigole

d'écoulement (Fig. >/B), elle parvient

ensuite au groupe frigorifique d'où elle

Consignes de rangement

l Laissez refroidir les mets et boissons

chaudes à l’extérieur de l’appareil.

l Rangez les aliments si possible bien

emballés ou bien couverts. Ils garderont

ainsi arôme, couleur, teneur en humidité

et fraîcheur. Vous évitez également de

cette manière que le goût de certains

aliment ne se transmette à d’autres. Seul

les légumes, fruits et salades peuvent

être stockés sans emballage dans le bac

l L’huile et la graisse ne doivent pas entrer

en contact avec les parties en matières

plastiques et le joint de porte (ces

derniers pourraient sinon devenir poreux).

l N’entreposez pas de matières explosives

dans l’appareil. Stockez les boissons

fortement alcoolisées en position

verticale dans des récipients bien fermés.

l N’entreposez pas dans le compartiment

congélateur des bouteilles remplies de

liquide susceptible de geler. Les bouteilles

éclateraient sous l’effet du gel.

Exemple de rangement

Compartiment réfrigérateur (A)

Sur les clayettes (14) de haut en bas:

pâtisseries, plats précuisinés, produits

Dans le tiroir (15): fromages, charcuterie,

Dans le bac à légumes (19): fruits et

Dans le support (20): petites bouteilles,

Dans le casier (21): beurre et fromage.

Dans le porte-bouteilles (24): les grandes

Coupure de l’appareil

Appuyez sur l’interrupteur principal, fig.

/1. Ceci met l’appareil hors tension.

compartiment réfrigérateur

Si seul le compartiment réfrigérateur doit

rester sans servir, appuyez sur l'interrupteur

MARCHE / ARR_T de ce compartiment (Fig.

/2) jusqu'à que le voyant (Fig.

Mise hors service de

Si l’appareil ne doit pas servir pendant assez

Appuyez sur l’interrupteur principal

/1), nettoyez l’appareil puis laissez

les portes ouvertes.

Si vous voulez nettoyer le compartiment

réfrigérateur et éteindre son éclairage,

appuyez sur l'interrupteur principal (Fig.

compartiment réfrigérateur

Le ventilateur se trouvant dans le plafond du

compartiment réfrigérateur accélère la

circulation de l’air.

l La température se répartit de façon

régulière dans l’ensemble du

compartiment réfrigérateur.

l Une fois la porte refermée, la température

d’origine se rétablit rapidement.

l Une fois modifié le réglare de la

température, la nouvelle température

s’instaure rapidement.

l Vu l'humidité réduite de l'air, les aliments

frais peuvent se conserver plus

Coupure et mise hors

service de l’appareil

Rangement des aliments

l La température indiquée des

compartiments réfrigérateur et

congélateur ne varie qu'avec une

relative lenteur. Cela dépend des

quantités d'aliments rangés dans ces

compartiments. Cette variation suit

aussi la variation de température des

aliments réfrigérés et congelés.

La température affichée à l'indicateur

ne varie pas même si la porte du

compartiment réfrigérateur ou du

compartiment congélateur reste

ouverte quelques minutes.

Compartiment congélateur (B)

Dans les tiroirs supérieurs (25): rangement

des produits congelés.

Sur la tablette de congélation (27):

rangement de petits produits congelés,

préparation de la glace.

La disposition intérieure

Dans le compartiment réfrigérateur, vous

pouvez réorganiser la position des clayettes,

même lorsque la porte se trouve en position

ouverte à 90°. Pour modifier la disposition

intérieure, tirez la clayette à vous, abaissez-la,

extrayez-la puis remettez-la au nouvel endroit

Clayette à bouteilles

Les auges permettent de ranger et empiler les

bouteilles en toute sécurité (Fig. 5).

Vous pouvez retirer le petit tiroir pour le remplir

et le vider. Sur la tablette, vous pouvez

déplacer vers la gauche ou la droite la fixation

du tiroir à pots de yaourt (Fig. 8).

Pour entreposer des tubes, des petites boîtes,

etc, vous pouvez relever les supports à œufs

Pour empêcher que les bouteilles ne se

renversent à l'ouverture ou à la fermeture de la

porte, utilisez l'étrier de maintien prévu à cet

Tous les supports et casiers situés dans la

contre-porte peuvent s'enlever pour les

Pour extraire les casiers et supports,

soulevez-les (Fig. 7/A).

Le support (Fig. D) sert à ranger de petits

objets (petites bouteilles, médicaments et

assimilés). Il se déplace vers la gauche ou la

droite dans l'étagère de la contre-porte. Pour

enlever ce support, tirez-le vers le haut.42 43

Congélation et stockage

Emballage des produits

Répartissez les aliments en portions

adaptées à votre ménage puis emballez-les.

Le poids de chaque portion ne doit pas

dépasser 1 kg pour les fruits et légumes et

2,5 kg pour la viande. Les petites portions

congèlent plus rapidement et les aliments

gardent leur qualité après décongélation et

Emballez les aliments hermétiquement pour

éviter qu’ils perdent leur saveur ou se

Se prêtent à l’emballage:

Films plastiques, films polyéthylène, feuilles

aluminium et boîtes hermétiques. Vous

trouverez tous ces articles dans le commerce.

Le papier d’emballage, le papier sulfurisé,

les feuilles de cellophane, les sacs poubelle

et les sacs en plastiques ayant déjà servi.

Placez les aliments frais dans l’emballage,

extrayez l’air et fermez hermétiquement.

Pour fermer l’emballage, vous pouvez

Des élastiques, des clips en plastique, des

ficelles, des rubans adhésifs résistant au

froid. Les sachets et les feuilles en poly-

éthylène peuvent être fermés à l’aide d’une

Avant de ranger les sacs dans le

congélateur, collez sur chaque paquet

une étiquette indiquant le contenu et

la date de congélation.

Congélation et stockage

Capacité de congélation

Les aliments doivent congeler à coeur aussi

vite que possible pour qu’ils conservent

vitamines, valeur nutritive, aspect et goût.

Pour cette raison, ne dépassez pas la

capacité de congélation maximale de votre

Vous pouvez congeler les quantités

suivantes d'aliments en 24 heures, à

condition de les ranger dans le tiroir

supérieur de congélation.

Appareil en 60 cm de large: 12 kg maxi.

Ne mettez pas de produits déjà congelés en

contact avec des produits frais.

Laissez refroidir les mets et boissons

chaudes à température ambiante avant de

les placer dans le compartiment

Trois à quatre heures avant d'aller faire des

courses ou au plus tard au moment de

ranger les produits alimentaires, vous

devriez enclencher la superréfrigération.

Pour l'enclencher, appuyez simplement sur

la touche «super» (Fig. 2/3). Le voyant

«super» (Fig. 2/6) s'allume pour indiquer

que la superréfrigération est entrée en

service. Pendant la superréfrigération, la

température descend assez fortement dans

le compartiment réfrigérateur. Ensuite,

l'appareil revient automatiquement sur la

température réglée avant la

S’il y a déjà des denrées dans le

compartiment congélateur, il faut mettre en

marche le dispositif de «supercongélation»

quelques heures avant de déposer les

En général, 4 à 6 heures suffisent. Si vous

utilisez la capacité de congélation maxi.,

Attention lors de l’achat

de produits surgelés

l Vérifiez que l’emballage n’est pas abîmé.

l La date de conservation ne doit pas être

l La température indiquée par le thermo-

mètre du congélateur commercial ne doit

pas être supérieure à –18 °C.

l Achetez les produits surgelés en dernier.

Emballez-les dans du papier journal ou

utilisez un sac isotherme pour le transport.

Rangez-les le plus rapidement possible

dans votre compartiment congélateur.

Procéder soi-même à la

congélation de produits

Si vous désirez congeler des aliments,

n’utilisez que des produits frais de première

Se prêtent à la congélation:

La viande et les saucisses, les volailles et

le gibier, le poisson, les légumes, les herbes

aromatiques, les fruits, les pâtisseries, les

pizzas, les plat cuisinés, les restes de plat,

le jaune d’œuf, le blanc d’œuf.

Ne se prêtent pas à la congélation:

Les œufs entiers dans leur coquille, la crème

fraîche et la mayonnaise, la salade verte, les

radis, les radis noirs et les oignons.

Le blanchiment des fruits et légumes

Blanchir les fruits et légumes avant la

congélation afin qu’ils conservent couleur,

arôme, goût, et vitamine «C».

(Pour cela, plongez les fruits et légumes

quelques instants dans l’eau bouillante.

Vous trouverez des livres sur la congélation

et le blanchiment dans le commerce.)

il faut compter 24 heures. Vous pouvez

congeler les petites quantités d’aliments

(jusqu’à 2 kg) sans supercongélation.

Appuyez simplement sur la touche

«Supercongélation», fig.

La mention “super” s’allume pour signaler

que la supercongélation s’est activée. Après

l'enclenchement de la supercongélation, le

compartiment congélateur atteint une

température très basse. La supercongélation

se désactive automatiquement, env. 53

heures après son enclenchement.

Stockage des aliments

Veillez toujours à bien enfoncer tous les

tiroirs jusqu’à la butée.

Consigne importante pour que l’air circule

impeccablement dans l’appareil.

Calendrier de congélation

Pour empêcher que les aliments surgelés

diminuent de qualité, il importe de ne pas

dépasser la durée de stockage admissible.

La durée de stockage dépend de la nature

du produit surgelé. Les nombres juxtaposés

aux symboles indiquent la durée admissible

en mois. Sur les emballages des produits

vendus surgelés dans le commerce figurent

la date de fabrication ou la date-limite de

conservation. Vous devrez les respecter.

Tablette de congélation

La tablette de congélation est conçue pour

ranger les bacs à glaçons et pour congeler

séparément les baies, les fruits en

morceaux, les herbes aromatiques et les

Pour congeler les produits, répartissez-les

uniformément sur la tablette puis laissez-les

entièrement congeler pendant 10 à 12

Nettoyez l'appareil de préférence deux

Avant le nettoyage, débranchez toujours

la fiche mâle de la prise de courant, ou

coupez le disjoncteur ou dévissez le

N'utilisez jamais de nettoyeur à vapeur, y

compris sous pression. La vapeur très

chaude pourrait endommager les

surfaces et les circuits électriques.

Vous risquez de vous électrocuter !

L'eau de nettoyage ne doit pas pénétrer

dans le bandeau de commande et dans

l'éclairage. Pour nettoyer l'ensemble de

l'appareil hormis le joint de porte, utilisez de

l'eau tiède additionnée d'un détergent doux

légèrement désinfectant, par ex. du produit

de lavage de la vaisselle à la main. Ne

conviennent pas les détergents contenant

du sable, des produits récurants ou de

l'acide, ainsi que les solvants chimiques.

Ne lavez le joint de porte qu'avec de l'eau

propre puis essuyez-le ensuite

soigneusement pour le sécher.

Si possible tous les deux ans, il faut aussi

nettoyer l'échangeur thermique (la grille

noire) situé au dos de l'appareil avec un

pinceau ou un aspirateur. Ceci maintient

l'appareil en parfait état de fonctionnement

et permet d'économiser du courant.

Nettoyez assez fréquemment le collecteur

(Fig. @/B) et l'orifice d'écoulement (Fig.

@/A) situés dans le compartiment

réfrigérateur afin que l'eau de dégivrage

puisse s'écouler sans rencontrer d'obstacle.

Consignes importantes

relatives à l'entretien des

surfaces en acier inox

Un échantillon gratuit du produit d'entretien

«Chromol» a été livré d'origine avec cet

REPETEZ LES SEANCES D'APPLICATION A INTERVALLES REGULIERS.

Vous trouverez ce produit en vente dans le

commerce sous la marque «Chromol», ou

auprès de votre service après-vente, auquel

cas il porte les numéros de référence

N° 310359: flacon pulvérisateur de 500 ml,

Pour ne pas endommager les surfaces,

n'utilisez jamais d'éponges à dos abrasif,

brosses métalliques, objets à arêtes vives ou

produits récurants. N'employez jamais non

plus de détergents corrosifs tels que les

aérosols de dégivrage, nettoyants pour fours

en aérosol, solvants et produits détachants.

A ranger hors de portée des enfants

Utilisation proscrite sur les surfaces entrant

en contact avec des denrées alimentaires.

Utilisation proscrite sur des surfaces très

Contient des hydrocarbures aliphatiques,

des huiles et composés aromatiques.

Transférez ensuite les produits dans des

sacs de congélation ou dans des récipients.

Pour les décongeler, étalez-les à nouveau

les uns à côté des autres.

Décongélation de produits

Selon la nature et l’utilisation des produits

surgelés, vous pouvez choisir entre plusieurs

A température ambiante,

Dans la réfrigérateur,

Dans le four électrique,

Avec/sans chaleur tournante,

Dans le micro-ondes.

Vous pouvez recongeler les produits

partiellement ou totalement décongelés

à condition que leur température n’ait pas

monté au-dessus de 3°C plus d’un jour

(viande, poisson) ou plus de trois jours pour

Si le goût, l’odeur et l’aspect sont inchangés,

faites cuire ou rôtir les aliments et congelez

à nouveau les mets cuisinés.

Dans ce cas, consommez-les nettement

avant la date limite de conservation.

Préparation de glaçons

A Remplissez d’eau le bac à glaçons aux

posez-le dans le congélateur.

Les glaçons se démoulent facilement par

simple torsion du bac.

Le réservoir à glaçons (si fourni) vous permet

d’avoir toujours des glaçons à portée de

Le bac à glaçons sert également de

couvercle au réservoir.

Congélation et stockage Nettoyage

l Placez votre appareil dans un endroit frais

et bien aéré. Veillez à ce qu’il ne soit pas

exposé aux rayons solaires et qu’il ne se

trouve pas à proximité d’une source de

chaleur (radiateur etc.).

l N’obstruez pas les grilles d’aération de

l Laissez refroidir les aliments chauds hors

l Placez les produits à décongeler dans le

compartiment réfrigérateur. Vous pouvez

utiliser le froid qu’ils ont emmagasiné pour

refroidir les aliments stockés dans le

l Pour remplir ou vider l’appareil, laissez le

moins longtemps possible les portes

Moins la porte du congélateur restera

ouverte, moins il y aura formation de givre

sur les grilles de congélation.

l Tous les deux ans, nettoyez l’échangeur

thermique (grille noire) situé contre la paroi

arrière de l’appareil.

Economie d’énergie47

Remédier soi-même aux petites pannes

Les petites pannes ne justifient pas

toujours d'appeler le service après-vente.

Il s'agit souvent d'incidents mineurs

faciles à supprimer. Pour cette raison et

avant d'appeler le service après-vente,

vérifiez si vous ne parvenez pas vous-

même à résoudre le problème vous-

En effet, si vous appelez le service après-

vente, l'intervention du technicien vous

sera intégralement facturée même

pendant la période de garantie.

Si les indicateurs (Fig. 2/5-8) ne

Vérifiez s.v.p. s'il y a du courant dans la

maison, si la fiche mâle de l'appareil est

correctement branchée dans une prise de

courant et si l'appareil est enclenché.

Si pendant la mise en service de l'appareil

la mention «E1» clignote (Fig. 2/5) :

Présence d'une température très élevée

dans le compartiment réfrigérateur.

Quelques minutes après la mise en service

de l'appareil, la température régnant

actuellement dans le compartiment

réfrigérateur s'affiche.

Si pendant la mise en service de l'appareil

la mention «E2» clignote (Fig. 2/8) :

Présence d'une température très élevée

dans le compartiment congélateur. Quelques

minutes après la mise en service de

l'appareil, la température régnant

actuellement dans le compartiment

congélateur s'affiche.

Si l'éclairage du compartiment

réfrigérateur ne s'allume pas :

- L'ampoule est défectueuse. Débranchez

la fiche mâle de la prise de courant,

enlevez le couvercle (Fig. C/A),

remplacez l'ampoule par une autre du

même type (15 W, 230 V, douille E14).

- L'interrupteur de l'éclairage est coincé

Vérifiez si l'interrupteur se laisse déplacer.

Si ce n'est pas le cas, appelez s.v.p. le

service après-vente.

Si l'indicateur (Fig. 2/8) clignote mais

que l'alarme sonore ne retentit pas,

ceci signifie qu'à un moment donné la

température a trop monté dans le

compartiment congélateur, en raison d'une

coupure de courant ou d'un dérangement.

Après avoir appuyé sur la touche alarm

, la température la plus élevée qui a régné

dans le compartiment congélateur s'affiche

pendant 5 secondes à l'indicateur 8 sans

clignoter. Ensuite, l'appareil efface cette

température. A l'indicateur 8 s'affiche

ensuite, sans clignoter, la température

actuelle régnant dans le compartiment

Si la température affichée était supérieure à

+3°C, il faut vérifier les produits surgelés.

Si le goût, l'odeur et l'aspect n'ont pas

changé, faites cuire ou rôtir les aliments et

congelez à nouveau ces mets cuisinés.

Dans ce cas, consommez-les nettement

avant la date limite de conservation.

Si après une période prolongée de

marche l'indicateur (Fig. 2/8) clignote et

que l'alarme sonore retentit :

Dérangement : température excessive dans

le compartiment congélateur.

A l'indicateur s'affiche la température

actuelle régnant dans le compartiment

Pour couper l'alarme sonore, appuyez sur la

Causes possibles du dérangement :

- Orifice d'aération obstrué en haut sur

l'appareil ou au niveau du socle.

- Porte du compartiment congélateur pas

correctement fermée.

- Vous avez mis des produits alimentaires à

congeler sans utiliser la

- Vous avez rangé d'un coup une grande

quantité de produits alimentaires frais

- Température ambiante élevée.

Une fois la cause du dérangement

supprimée, appuyez sur la touche «alarm»

l'indicateur ne clignote plus une fois

que le compartiment congélateur a de

nouveau atteint sa température de service.

Remarques sur les bruits

Bruits de fonctionnement

Afin que la température choisie reste

constante, l’appareil enclenche

périodiquement le compresseur.

Les bruits qui en résultent proviennent du

fonctionnement de l’appareil.

Ils diminuent automatiquement dès que

l’appareil a atteint la température de service.

Bourdonnements étouffés

Ces bruits normaux proviennent du moteur

du compresseur. Ils s’intensifient un peut

lorsque le moteur s’enclenche.

Gargouillis et clapotis légers

Ils proviennent de la circulation du fluide

réfrigérant dans les serpentins.

Ces déclics sont audibles chaque fois que le

thermostat ordonne l’enclenchement ou la

Des craquements peuvent se faire

- Le dégrivrage automatique a lieu.

- L'appareil se refroidit ou se réchauffe

(contraction et dilatation des matériaux).

Dans un appareil multi-zones ou No-Frost,

la circulation de l’air à l’intérieur de l’appareil

engendre un léger bruit de fond.

Si les bruits de fonctionnement deviennent

trop forts, vous pouvez peut-être en trou-

ver facilement la cause et les supprimer.

L’appareil n’est pas d’aplomb

Veuillez ajuster l’aplomb de l’appareil à l’aide

d’un niveau à eau. Pour cela, utilisez les

pieds à vis ou placez quelque chose sous

l’appareil pour le caler.

Les parois de l’appareil appuient contre

Veuillez éloigner l’appareil des meubles ou

appareils qu’il touche.

Les tiroirs, paniers ou clayettes ne sont

pas bien fixés ou au contraire coincés

Vérifiez le bon positionnement des pièces

amovibles et remettez-les correctement en

place si nécessaire.

Des bouteilles ou récipients placés dans

l’appareil se touchent

Dans ce cas, éloignez les bouteilles et

récipients légèrement les uns des autres.

Remédier soi-même aux

Si la porte du compartiment congélateur

est restée trop longtemps ouverte et que

ce compartiment n'atteint plus sa

ceci signifie que l'évaporateur (générateur

de froid) est tellement givré que le système

de dégivrage automatique ne parvient plus à

dégivrer pareille quantité de glace. Dans ce

cas, sortez les produits congelés de

l'appareil puis rangez-les bien isolés dans

Eteignez l'appareil et laissez la porte du

compartiment congélateur ouverte. Au bout

de 12 heures, la glace présente dans le

système de réfrigération a fondu. Rallumez

ensuite l'appareil et rangez à nouveau les

Si les conseils énoncés précédemment ne

suffisent pas à supprimer le dérangement,

appelez dans ce cas absolument le service

N'ouvrez pas les portes inutilement et trop

souvent, vous éviterez ainsi les déperditions

N'effectuez vous-même aucun autre travail

sur l'appareil et surtout aucun sur ses

organes électriques.

E Indiquez au technicien du SAV, sur sa

demande, les numéros E et FD de l’appareil.

Vous trouverez ces numéros dans l’encadré

noir de la plaque signalétique se trouvant en

bas à gauche dans le compartiment

réfrigérateur, à côté du bac à légumes.

Vous trouverez l’adresse et le numéro de

téléphone du service après-vente dans le

répertoire d’agences du SAV ou dans

l ATTENTION : les orifices de ventilation

ménagés dans le corps de l'appareil et

contre l'appareil encastré doivent

toujours rester dégagés.

l ATTENTION : veillez à ne pas

endommager les conduites du circuit

l ATTENTION : n'utilisez aucun appareil

électrique dans les tiroirs à produits

alimentaires de l'appareil, sauf s'il s'agit

d'un type recommandé par le fabricant.

Questo apparecchio contiene il

verschijnt weer de "actuele"

verschijnt weer de "actuele"

l Ligar a ficha à tomada.
