MANUAL DE USUARIO KG36U198 SIEMENS

Instrucciones de uso

Consejos para la eliminación y el desguace

del embalaje de los aparatos usados

Advertencias de seguridad 76, 77

Prestar atención a la temperatura del entorno 77

Emplazamiento de la unidad 78

Familiarizándose con la unidad 79-81

Conexión del aparato a y selección

de la temperatura 82

Desconexión y paro del aparato 83

Colocación de alimentos 83, 84

Congelar y guardar los alimentos 84-86

Limpieza de la unidad 87

Consejos prácticos para ahorrar energía eléctrica 88

Advertencias sobre los ruidos

de funcionamiento del aparato 88

Pequeñas averías de fácil solución 89, 90

Servicio de Asistencia Técnica 90

Wijzigingen voorbehouden

Nos reservamos el derecho de introducir

modificaciones técnicas

Reservados todos os direitos quanto

hermético y colocarlas siempre en posición

vertical. No guardar productos combinados

con agentes o gases propelentes (expendedores

de nata, sprays) ni materias explosivas en el

aparato – ¡Existe peligro de explosión!

l No guardar en el compartimento de congelación

botellas ni tarros o latas que contengan

líquidos, particularmente bebidas gaseosas.

¡Las botellas y latas pueden estallar!

l No obstruir las rejillas de ventilación y aireación.

l No utilizar el zócalo, los cajones o las puertas

de la unidad como pisaderas o reposapiés.

l No permita que los niños jueguen con la

l En caso de disponer el congelador de una

cerradura, guardar la llave fuera del alcance de

l No introducir en la boca directamente los

helados, polos o cubitos de hielo extraídos del

congelador. (¡Peligro de quemaduras a causa

de las bajas temperaturas!)

l No tocar los productos congelados con las

manos húmedas a fin de evitar que se queden

l ¡ATENCIÓN!: No cubrir ni obstruir las aberturas

de ventilación situadas en el cuerpo del

aparato o en el aparato integrable.

l ¡ATENCIÓN!: Prestar atención a no ocasionar

daoos en las tuberías del circuito de frío.

l ¡ATENCIÓN!: No utilizar aparatos eléctricos en

el interior de los compartimentos de alimentos,

a no ser que se trate de modelos

recomendados explícitamente por el

El agente refrigerante empleado en

esta unidad es lsobutano (R 600a).

El lsobutano es us gas natural de

excelente compatibilidad

ambiental, no obstante, se habrá de tener en

cuenta que se trata de un gas de carácter

inflamable. Por consiguiente, cuando se

traslade la unidad o se proceda a su

instalación, observar que no se dañe ninguna

de las pieza que componen el circuito

friogorífico. Si accidentalmente se dañara

alguna pieza, evitar categóricamente exponer

la unidad a llama libre o a fuentes de ignición, y

dejar que el lugar de ubicación ventile unos

Atención: No emplear para la descongelación

del aparato dispositivos mecánicos ni

elementos o agentes auxiliares de cualquier

otro tipo distintos de los que hubieran sido

autorizados u homologados explicitamente por

El aparato ha sido diseñado para la refrigeración

y congelación de alimentos, así como para la

preparación de hielo.

Esta unidad combinada frigorífico-congelador está

destinada al uso exclusivo en el ámbito doméstico.

En caso de utilizarla para fines industriales,

deberán tenerse en cuenta las correspondientes

normas y disposiciones.

El aparato cumple las «Normas alemanas de

prevención de accidentes provocados por

equipos e instalaciones frigoríficas VBG 20».

Este aparato cumple estrictamente lo dispuesto

en las normativas de seguridad vigentes para

La estanqueidad del circuito de refrigeración viene

verificada de fábrica.

Prestar atención a la

temperatura del entorno

En función de la clase climática a la que

pertenezca cada aparato (véase al respecto la

placa de características del mismo), éste puede

trabajar bajo los siguientes márgenes de

temperatura del entorno: (La placa de

características del aparato se encuentra

en el lateral inferior izquierdo. Figura

Clase Temperatura del entorno

climática de ... hasta

SN +10 °C hasta 32 °C N +16 °C hasta 32 °C ST +18 °C hasta 38 °C T +18 °C hasta 43 °C En caso de descender la temperatura ambiente

por debajo del margen de temperatura inferior

reseñado, la temperatura en el interior del

frigorífico desciende en exceso (demasiado frío).

En caso de superar la temperatura del entorno

los márgenes de temperatura superiores, la

temperatura en el interior del compartimento

de congelación aumenta en exceso (demasiado

En caso de bajar la temperatura ambiente por

debajo del valor seleccionado para el frigorífico,

el interior del frigorífico alcanza la misma

temperatura que la temperatura del entorno.

En caso de registrarse temperaturas del entorno

inferiores a los +10 °C, pueden producirse

perturbaciones en la función automática de

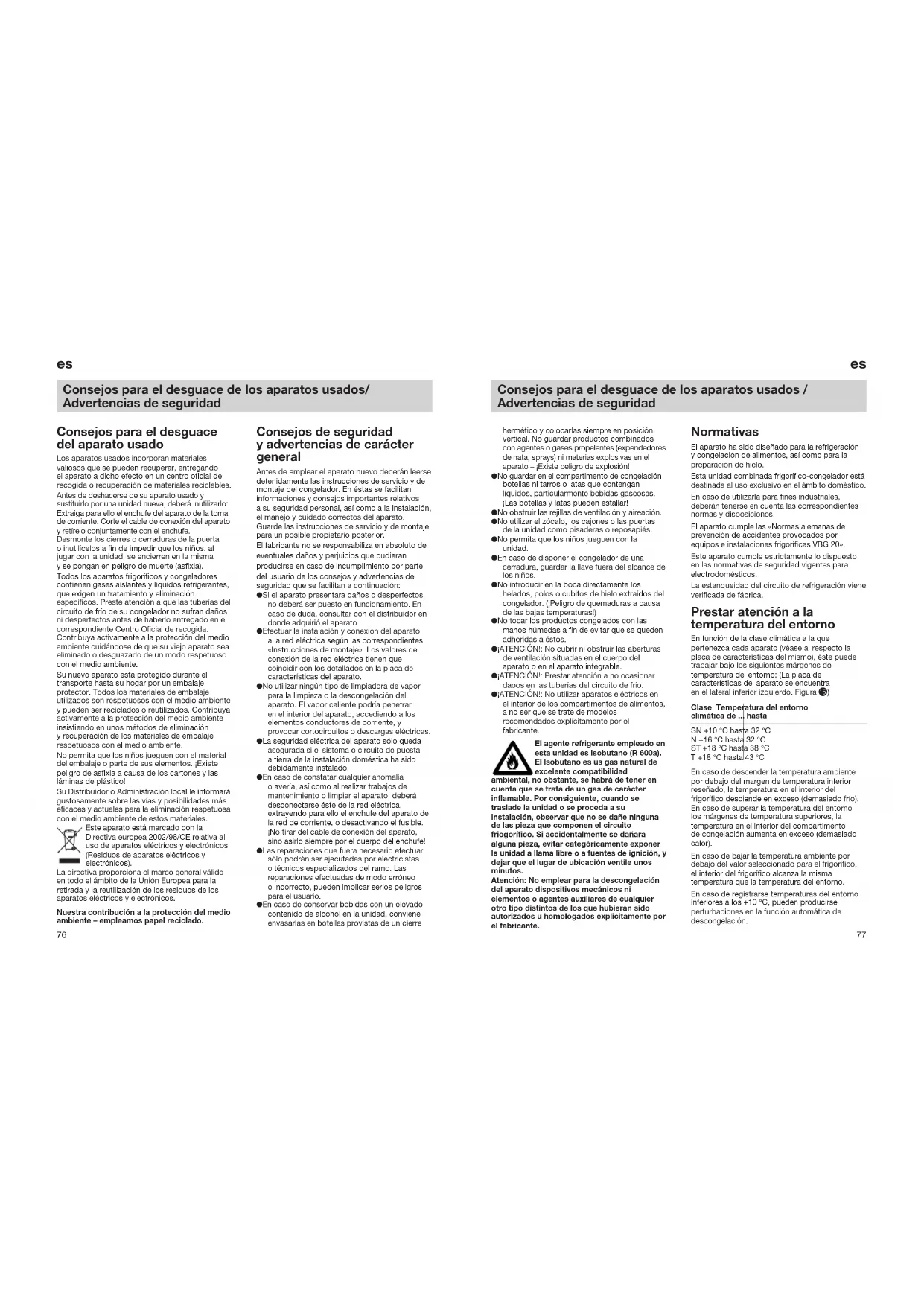

Consejos para el desguace de los aparatos usados /

Advertencias de seguridad

Consejos para el desguace de los aparatos usados/

Advertencias de seguridad

Consejos para el desguace

Los aparatos usados incorporan materiales

valiosos que se pueden recuperar, entregando

el aparato a dicho efecto en un centro oficial de

recogida o recuperación de materiales reciclables.

Antes de deshacerse de su aparato usado y

sustituirlo por una unidad nueva, deberá inutilizarlo:

Extraiga para ello el enchufe del aparato de la toma

de corriente. Corte el cable de conexión del aparato

y retírelo conjuntamente con el enchufe.

Desmonte los cierres o cerraduras de la puerta

o inutilícelos a fin de impedir que los niños, al

jugar con la unidad, se encierren en la misma

y se pongan en peligro de muerte (asfixia).

Todos los aparatos frigoríficos y congeladores

contienen gases aislantes y líquidos refrigerantes,

que exigen un tratamiento y eliminación

específicos. Preste atención a que las tuberías del

circuito de frío de su congelador no sufran daños

ni desperfectos antes de haberlo entregado en el

correspondiente Centro Oficial de recogida.

Contribuya activamente a la protección del medio

ambiente cuidándose de que su viejo aparato sea

eliminado o desguazado de un modo respetuoso

con el medio ambiente.

Su nuevo aparato está protegido durante el

transporte hasta su hogar por un embalaje

protector. Todos los materiales de embalaje

utilizados son respetuosos con el medio ambiente

y pueden ser reciclados o reutilizados. Contribuya

activamente a la protección del medio ambiente

insistiendo en unos métodos de eliminación

y recuperación de los materiales de embalaje

respetuosos con el medio ambiente.

No permita que los niños jueguen con el material

del embalaje o parte de sus elementos. ¡Existe

peligro de asfixia a causa de los cartones y las

láminas de plástico!

Su Distribuidor o Administración local le informará

gustosamente sobre las vías y posibilidades más

eficaces y actuales para la eliminación respetuosa

con el medio ambiente de estos materiales.

Este aparato está marcado con la

Directiva europea 2002/96/CE relativa al

uso de aparatos eléctricos y electrónicos

(Residuos de aparatos eléctricos y

La directiva proporciona el marco general válido

en todo el ámbito de la Unión Europea para la

retirada y la reutilización de los residuos de los

aparatos eléctricos y electrónicos.

Nuestra contribución a la protección del medio

ambiente – empleamos papel reciclado.

Consejos de seguridad

y advertencias de carácter

Antes de emplear el aparato nuevo deberán leerse

detenidamente las instrucciones de servicio y de

montaje del congelador. En éstas se facilitan

informaciones y consejos importantes relativos

a su seguridad personal, así como a la instalación,

el manejo y cuidado correctos del aparato.

Guarde las instrucciones de servicio y de montaje

para un posible propietario posterior.

El fabricante no se responsabiliza en absoluto de

eventuales daños y perjuicios que pudieran

producirse en caso de incumplimiento por parte

del usuario de los consejos y advertencias de

seguridad que se facilitan a continuación:

l Si el aparato presentara daños o desperfectos,

no deberá ser puesto en funcionamiento. En

caso de duda, consultar con el distribuidor en

donde adquirió el aparato.

l Efectuar la instalación y conexión del aparato

a la red eléctrica según las correspondientes

«Instrucciones de montaje». Los valores de

conexión de la red eléctrica tienen que

coincidir con los detallados en la placa de

características del aparato.

l No utilizar ningún tipo de limpiadora de vapor

para la limpieza o la descongelación del

aparato. El vapor caliente podría penetrar

en el interior del aparato, accediendo a los

elementos conductores de corriente, y

provocar cortocircuitos o descargas eléctricas.

l La seguridad eléctrica del aparato sólo queda

asegurada si el sistema o circuito de puesta

a tierra de la instalación doméstica ha sido

debidamente instalado.

l En caso de constatar cualquier anomalía

o avería, así como al realizar trabajos de

mantenimiento o limpiar el aparato, deberá

desconectarse éste de la red eléctrica,

extrayendo para ello el enchufe del aparato de

la red de corriente, o desactivando el fusible.

¡No tirar del cable de conexión del aparato,

sino asirlo siempre por el cuerpo del enchufe!

l Las reparaciones que fuera necesario efectuar

sólo podrán ser ejecutadas por electricistas

o técnicos especializados del ramo. Las

reparaciones efectuadas de modo erróneo

o incorrecto, pueden implicar serios peligros

l En caso de conservar bebidas con un elevado

contenido de alcohol en la unidad, conviene

envasarlas en botellas provistas de un cierre79

Familiarizándose con la unidad Antes de leer estas instrucciones, desplieguelas últimas páginas con las ilustraciones.Las presentes Instrucciones de servicio sonválidas para diferentes modelos de aparato;por ello puede ser posible que se describandetalles y características de equipamiento queno concuerdan con las de su aparato concreto. Vista general Figura 1 1-12 Cuadro de mandos13 Ventilador de refrigeración / Iluminación interior14 Balda de vidrio15 Compartimento para guardar tarros de yogur16 Bandeja portabotellas17 Desagüe para el agua de descon gelación18 Orificio de drenaje19 Cajón para la verdura20 Estante para tarros y latas pequeñas21 Compartimento para guardar mante quilla y queso22 Elemento portahuevos23 Elementos de soporte para las botellas24 Botellero25 Cajón de congelación26 Calendario de congelación 27 Bandeja congelatora 28 Separador 29 Bandejas A FrigoríficoB Compartimento de congelación Cuadro de mandos

(Descripción breve) Figura 2 1 Tecla Interruptor principal de conexión y desconexión del aparato2 Tecla para conexión del compartimentofrigoríficoConecta y desconecta el compartimentofrigorífico3 Tecla «Super» para conexión/desconexiónde la opción de «Enfriamiento ultrarrápido»activa la máxima potencia de enfriamiento delcompartimento frigorífico4 Tecla de regulación de la temperatura en elinterior del compartimento frigorífico más alta (más calor), más baja (más frío)5 Pantalla de visualizacióna) «Temperatura actual en el compartimento frigorífico»b) «Temperatura ajustada en el compartimento frigorífico»6 Piloto de aviso «Super» de la función deenfriamiento ultrarrápido del compartimentofrigorífico 7 Piloto de aviso «Super» de la función decongelación ultrarrápida del compartimento decongelación 8 Pantalla de visualizacióna) «Temperatura actual en el compartimento decongelación»b) «Temperatura ajustada en el compartimento de congelación» c) «Temperatura más elevada en el compartimento de congelación» 9 Piloto «Alarma»10 Teclas de regulación de la temperatura en elcompartimento de congelaciónmás alta (más calor), más baja (más frío)11 Tecla «Super» para conexión y desconexiónde la opción «Congelación ultrarrápida»activa la máxima potencia de congelación delcompartimiento de congelación12 Tecla “alarm” (tecla de desconexión de la alarma acústicaa) desactiva la señal acústica de alarmab) señala la temperatura más elevada que se ha registrado en el compartimento de congelación (sólo en caso de destellar la pantalla de visualización 9) 78

Emplazamiento de la unidad

Lugar de emplazamiento El lugar más adecuado para el emplazamientode la unidad combinada es una habitación seca,dotada de una buena ventilación. Recuerdeademás que el aparato no debe instalarse deforma que reciba directamente los rayos del sol,ni encontrarse tampoco próximo a focos activosde calor tales como cocinas, calefacciones, etc.No obstante, si esto último fuera inevitable, sehabrá de proteger la unidad con un panel aislanteadecuado, o bien observar las siguientesdistancias mínimas de separación con respectoa la fuente de calor en cuestión:Cocinas eléctricas, 3 cmCocinas de gas-oil o de carbón, 30 cmEn caso de instalar el aparato junto a otro aparatode refrigeración o congelación, deberá observarseuna distancia mínima de separación lateral de2 cm, a fin de evitar la formación de agua decondensación.El aparato tiene que encontrarse firme-menteasentado sobre una superficie lisa y llana. Lasirregularidades del suelo pueden compensarsemediante los soportes roscados delanteros (Fig. F). Los dos rodillos traseros facilitan la colocación del aparato en su emplazamiento definitivo. Conexión eléctrica Conectar la unidad a una red eléctrica de corrientealterna de 220–240 V/50 Hz a través de una tomade corriente instalada reglamentariamente y provistade puesta a tierra. La toma de corriente debeestar protegida con un fusible de 10 amperioscomo mínimo.En los aparatos destinados a países fuera delcontinente europeo deberá verificarse si losvalores de la tensión de conexión y el tipo decorriente que figuran en la placa de característicasdel aparato coinciden con los de la red nacional.La placa de características del aparato seencuentra en el lateral inferior izquierdo delfrigorífico (Fig. E

). En caso de que fuera necesario sustituir el cablede conexión a la red eléctrica del aparato, estosólo deberá ser ejecutado por un técnicoespecializado de la marca.¡Atención! No conectar el aparato en ningúncaso a conectores electrónicos para ahorroenergético (por ejemplo Sava Plug, etc.) nitampoco a rectificadores inversos quetransforman la corriente continua en corrientealterna de 230 V (por ejemplo instalaciones deenergía solar, redes eléctricas de buques). Ventilación

3 El aire recalentado en la pared posterior delaparato debe poder escapar libremente. Delo contrario, el aparato tendrá que aumentar surendimiento, provocando un consumo de energíaeléctrica elevado e inútil.Por esta razón habrá que prestar particularatención a que las aberturas de ventilacióny aireación no estén nunca obstruidas. Tras el transporte … Antes de conectar el aparato por vez primeradeberá dejarlo reposar en posición verticaldurante aprox. 1/2 hora.81

Familiarizándose con la unidad

avería del aparato. Tras pulsar la tecla , la

pantalla 8 seoala durante cinco segundos la

temperatura más elevada (calor) que se ha

registrado en el interior del compartimiento de

congelación. A continuación se borra dicha

indicación - La pantalla 8 pasa a seoalar la

«temperatura actual del compartimento de

congelación sin destellar.

En caso de detectarse una temperatura

excesivamente elevada en el compartimento

de congelación, el piloto se ilumina al mismo

tiempo que se emite una seoal acústica.

El piloto se apaga tan pronto como el

compartimiento de congelación ha alcanzado

su temperatura de servicio normal.

10 Tecla de regulación de la temperatura en el

compartimento de congelación

Pulsar la tecla /°C 10. La temperatura

ajustada se muestra durante cinco segundos

en la pantalla 8. Pulsar repetida o

continuamente las teclas de ajuste de la

temperatura hasta que en la pantalla aparezca

la temperatura deseada. El valor últimamente

ajustado es memorizado por el sistema. (La

temperatura ajustada es mostrada de manera

correlativa de –16 °C hasta –26 °C. Tras

mostrar –26 °C, vuelve a seoalar -16 °C).

Sirve para activar y desactivar la función

«congelación ultrarrápida». La activación de

esta opción es señalada a través del piloto 7

«super». Con esta función se pueden congelar

simultáneamente grandes cantidades de

alimentos. Para ello hay que activar la función

24 horas antes de introducir los alimentos

frescos en el congelador.

Al estar activada esta función, el grupo

frigorífico funciona continuamente,

alcanzándose en el interior del compartimento

de congelación unas temperaturas muy bajas

Familiarizándose con la unidad

Función de los elementos de

Interruptor principal para la conexión

y desconexión de todo el aparato.

2 Tecla para conexión del compartimento

Conecta y desconecta el compartimento

frigorífico. (El compartimento frigorífico sólo se

pondrá en funcionamiento en caso de haber

conectado previamente el interruptor principal

3 Tecla «Super» para conexión y desconexión

de la opción «Enfriamiento ultrarrápido» del

compartimento frigorífico

Activa y desactiva la función de enfriamiento

ultrarrápido del compartimento frigorífico. Su

activación se muestra a través de la

iluminación de la pantalla de visualización 6.

Mediante esta función se enfría el

compartimento frigorífico durante 6 horas

hasta alcanzar la temperatura más baja

posible, conmutando a continuación a la

temperatura ajustada con anterioridad a la

activación de la opción.

La función de enfriamiento ultrarrápido se

selecciona en caso de

- introducir grandes cantidades de alimentos

frescos en el compartimento frigorífico

- desear enfriar rápidamente bebidas

4 Tecla de regulación de la temperatura en el

interior del compartimento frigorífico

(La temperatura en el interior del

compartimento frigorífico se puede ajustar de

La temperatura ajustada se muestra durante

cinco segundos en la pantalla de visualización

Pulsar la tecla constante o repetidamente,

hasta aparecer en la pantalla de visualización

la temperatura que se desea ajustar. El valor

últimamente ajustado es memorizado por el

sistema. (La temperatura ajustada es mostrada

de manera correlativa de + 11 °C hasta + 2 °C.

Tras mostrar +2 °C, vuelve a seoalar +11 °C).

5 Pantalla de visualización de la temperatura

del compartimento frigorífico

se activa sólo en caso de haber conectado

previamente el interruptor principal 2 para el

compartimento frigorífico. La pantalla muestra

a) Temperatura actual en el compartimento

Muestra la temperatura reinante

actualmente en el interior del compartimento

frigorífico sin necesidad de pulsar ninguna

b) Temperatura ajustada en el

compartimento frigorífico

Tras pulsar la tecla de regulación de la

temperatura 4 se muestra durante cinco

segundos en pantalla la temperatura

ajustada en el compartimento frigorífico,

conmutando a continuación a la

6 Piloto de aviso «Enfriamiento ultrarrápido»

del compartimento frigorífico

Se ilumina al activar el enfriamiento

7 Piloto de aviso «Congelación ultrarrápida»

del compartimento de congelación

Se ilumina al activar la congelación

8 Pantalla de visualización de la temperatura

del compartimento de congelación

(seoala tres temperaturas diferentes)

a) Temperatura actual en el compartimento

Muestra la temperatura reinante

actualmente en el interior del compartimento

de congelación sin necesidad de pulsar

ninguna tecla específica.

b) Temperatura ajustada en el

compartimento de congelación

Tras pulsar las teclas de regulación de la

temperatura 10 se muestra durante cinco

segundos en pantalla la temperatura

ajustada en el compartimento de

congelación, conmutando a continuación a

la temperatura actual.

c) «Temperatura más elevada en el

compartimento de congelación»

La pantalla 8 destella cuando la temperatura

del interior del compartimento de

congelación es demasiado elevada o lo ha

sido en algún momento, debido a un corte

en el suministro de corriente eléctrica o una

12 Desactiva la “alarm” acústica.

La alarma acústica se activa en caso de

registrarse en el interior del compartimento de

congelación una temperatura demasiado

elevada y los productos congelados

almacenados en el mismo corren peligro de

deteriorarse a causa de la temperatura

excesivamente elevada que reina en el

congelador. (Al mismo tiempo destella la

pantalla de visualización 9).

La alarma acústica puede activarse, sin

significar por ello ningún peligro de deterioro

inmediato de los alimentos

- al poner en marcha el aparato

- al introducir alimentos frescos en el congelador

sin haber activado la función de congelación

ultrarrápida «super»

- al permanecer abierta la puerta del congelador

durante un tiempo prolongado

Una vez que el sonido de alarma ha sido

desactivado y el congelador ha alcanzado su

temperatura de servicio normal, la alarma

acástica recupera automáticamente su estado

es Advertencias de carácter generall La temperatura en el interior del frigorífico esinfluida por– el número de veces que se abre la puerta– la cantidad y la temperatura de los alimentosfrescos introducidos en el compartimento decongelación y en el frigorífico– los valores de la temperatura ambiente– la temperatura ajustada en el compartimentode congelación o la activación de la funciónde congelación ultrarrápida «Superfrío».l Si durante la puesta en marcha del aparato nose mostraran en la pantalla de visualización lasindicaciones correspondientes a lastemperaturas del frigorífico y compartimento decongelación, ello se debe a que éstas son aúndemasiado elevadas (calor).l Los lados frontales del cuerpo del aparatoson calentados ligeramente. De este modose impide la formación de agua de con-densación en la zona de la junta de la puerta. l Algunas veces es posible que tras cerrar lapuerta, ésta no se pueda volver a abririnmediatamente. Esto se debe a que, cuandose abre la puerta, se crea una cierta depresiónen el interior del aparato. Por lo tanto, cuandose produzca tal situación deberá esperar unos2 a 3 minutos antes de abrir la puerta, a fin depermitir que la depresión sea compensadal Durante el funcionamiento del grupo frigoríficose forman gotas de agua o escarcha sobre elpanel posterior del frigorífico. Esto es unfenómeno perfecta-mente normal y es debidoa razones técnicas. No es necesario raspar laescarcha ni secar las gotas de agua, dado quese descongelan automáticamente. El agua dedescongelación es racogida en la canaleta de dasagüe (Fig. ?/B), volviendo al grupo frigorífico, donde se evapora.l Las pantallas de visualización de latemperatura interior del compartimentofrigorífico y del compartimento decongelación se modifican con una ciertalentitud, correspondiendoaproximadamente al comportamientomismo de los alimentos que se deseanrefrigerar o congelar. Las pantallas devisualización no se modifican en caso depermanecer abiertas durante varios minutoslas puertas del compartimento frigorífico odel compartimento de congelación. Desconectar el aparato Pulsar el interruptor principal (Fig. 2 /1). Elaparato queda desconectado. Paro del compartimento

frigorífico En caso de desear desconectar únicamente elcompartimento frigorífico del aparato, pulsar latecla de conexión y desconexión delcompartimento frigorífico (Fig. 2 /2) hasta que seapague la pantalla de visualización (Fig. 2 /5). Paro del aparato En caso de largos períodos de inactividad de launidad:Pulsar el interruptor principal (Fig. 2 /1). Limpiarel aparato. Dejar las puertas abiertas.AdvertenciaPara limpiar el interior del compartimentofrigorífico y desconectar la iluminación interior deéste, pulsar el interruptor principal (Fig. 2 /1). Desconexión y paro del

Conexión del aparato y selección de la temperatura Figura 2 l Introducir el enchufe del aparato en la tomade corriente.l Al pulsar la tecla se produce una seoalacústica de confirmación.l Pulsar el interruptor principal 1Se activa la seoal acústica de aviso. El pilotode alarma 9 y la pantalla de visualización de latemperatura del compartimento frigorífico 5 seiluminan. La pantalla de visualización de latemperatura del compartimiento decongelación 8 destella. l Pulsar la tecla 12Desactiva la alarma acústica. La pantalla de visualización 8 deja de destellar. El aparato esté en funcionamiento.l Ajustar la temperatura del compartimentode congelaciónPulsar repetida o continuamente las teclas deajuste de la temperatura 10 hasta que en lapantalla aparezca la temperatura deseada. Elvalor últimamente ajustado es memorizado porel sistema. (La temperatura ajustada esmostrada de manera correlativa de –16 °Chasta –26 °C. Tras mostrar –26 °C, vuelve aseoalar -16 °C). Se aconseja ajustar en el compartimento decongelación una temperatura de -18 °C.l Ajustar la temperatura interior delcompartimento frigoríficoPulsar repetida o continuamente la tecla de ajuste 4 hasta que en la pantalla aparezca la temperatura deseada. El valor últimamenteajustado es memorizado por el sistema. (Latemperatura ajustada es mostrada de maneracorrelativa de +11 °C hasta +2 °C. Tras mostrar+2 °C, vuelve a seoalar +11 °C). Se aconseja ajustar en el compartimentofrigorífico una temperatura de +4 °C.Cualquier corrección de la temperatura que seefectuara no desarrolla su efectoinmediatamente, sino que tarda cierto tiempoen hacerse notar. Colocación de alimentos

compartimento de frigorífico Fig. 1/13El ventilador emplazado en la parte superior delcompartimento de frigorífico aumenta la velocidadde circulación del aire en el interior del mismo.El resultado:l Una distribución regular de la temperatura entodo el frigoríficol Tras abrir la puerta del congelador, se puedealcanzar el poco tiempo la tem peraturaoriginal.l Tras seleccionar una nueva temperatura, éstase alcanza rápidamentel Los alimentos frescos se pueden guardardurante más tiempo debido al bajo nivel dehumedad. Puntos a tener en cuenta al

colocar los alimentos en el

aparato l Dejar enfriar los alimentos o bebidas calienteshasta temperaturas ambientes antes deintroducirlos en la unidad.l Colocar los alimentos empaquetados o biencubiertos en la unidad. De este modo se evitaque los alimentos de deshidraten, descoloreno pierdan su valor nutritivo y aroma. Ademásse evita la mezcla de olores y sabores. Lasverduras, frutas y hortalizas se pueden guardaren los cajones para las verduras, sin necesidadde envolverlas.l No permitir que las grasas y aceites entren encontacto con los elementos de plástico delinterior del frigorífico o la junta de la puerta.El plástico y la junta de goma son materialesmuy susceptibles a la porosidad.l No guardar ni almacenar materias explosivasen el interior de la unidad.Tenga presente que las bebidas con un altogrado de alcohol necesitan envases con cierrehermético; además se deberán colocarsiempre en posición vertical. – ¡Peligro de explosión!l No guardar en el compartimento de congelaciónbotellas ni tarros o latas que contenganlíquidos, particularmente bebidas gaseosas.¡Las botellas y latas pueden estallar!85

Congelar y guardar los alimentos

Puntos a tener en cuenta

al comprar alimentos

l Prestar atención a que la envoltura del

alimento o producto congelado no presente

ningún tipo de daño.

l Verifique la fecha de caducidad de los

alimentos. Cerciórese de que ésta no ha

l La indicación de la temperatura del congelador

del establecimiento en donde adquiera los

alimentos deberá señalar un valor mínimo de

l Al hacer la compra, recuerde que conviene

adquirir los alimentos congelados en el último

momento. Procure transportarlos directamente

a casa envueltos en un papel de periódico o en

una bolsa isotérmica. Una vez en el hogar,

deberá colocarlos inmediatamente en el

compartimento de congelación.

Congelar alimentos frescos

Si decide congelar usted mismo los alimentos,

utilice únicamente alimentos frescos y en

perfectas condiciones.

Alimentos adecuados para la congelación

Carnes y fiambres, aves y caza, pescado,

legumbres, verduras y hortalizas, hierbas

aromáticas, fruta, pan, bollería y repostería,

pizza, platos cocinados, restos de comidas,

yemas y claras de huevos.

Alimentos que no deben congelarse

Huevos enteros en su cáscara, nata fresca

acidulada y mahonesa, lechugas, rábanos,

rábanos picantes y cebollas.

Colocación de alimentos

Ejemplo de la disposición de

los accesorios en la unidad

Colocar sobre las bandejas (14), de arriba hacia

abajo, pan y bollería, platos cocinados, productos

En el compartimento (15), guardar el queso, el

embutido y los tarros de yogur.

En el cajón para la verdura (19), verduras

y hortalizas, frutas y lechugas.

En el estante (20), pequeñas botellas, latas.

En el compartimento (21), mantequilla y queso.

En el estante (24), las botellas grandes.

Compartimento de congelación (B)

En los cajones de congelación superiores (25),

conservar alimentos congelados.

En la bandeja congeladora (27), guardar

alimentos congelados de pequeño tamaño.

El equipo interior del

Las bandejas del frigorífico se pueden cambiar de

sitio y posición estando abierta la puerta del aparato

en un ángulo de 90°: Desplazar para ello las

bandejas hacia adelante, inclinarlas hacia abajo,

retirarlas de su emplazamiento y colocarlas en la

nueva posición (Fig.

En las cavidades de la misma se pueden colocar

El compartimento pequeño se puede extraer de su

posición para retirar o introducir los productos o

tarros. El soporte para los tarros de yogur se puede

desplazar hacia la izquierada o derecha. (Fig.

Los portahuevos pueden colocarse en posición

vertical dentro de los compartimentos en los que

se encuentran, colocándose en ellos tubos, latas

Con objeto de evitar que las botellas vuelquen al

abrir y cerrar la puerta, pueden asegurarse con la

barandilla protectora (Fig.

Todos los soportes y estantes de la cara interior

de la puerta pueden extraerse de su posición para

Para extraerlos deberán levantarse primero.

En el compartimento para guardar tarros o latas

) se colocan objetos pequeoos

tales como latas, tarros, medicamentos, etc. El

compartimento esta situado en el estante de la

cara interior de la puerta del aparato y se puede

desplazar a la izquierda o derecha. Para retirar el

compartimento del aparato, extraerlo hacia arriba.

Blanqueado (escaldado) de verduras, frutas

En el caso de las verduras, frutas y legumbres es

importante blanquearlas (escaldarlas) antes de su

congelación, para que su sabor, aroma o color no se

deteriore, no pierdan tampoco su valor nutritivo y

conserven al máximo su contenido de vitamina «C».

(Las frutas y verduras se blanquean sumergiéndolas

unos momentos en agua hirviendo – Más detalles

sobre este método podrán hallarse en cualquier

libro o manual de cocina que trate los aspectos

de la congelación de alimentos y en donde se

describa el método del blanqueado.)

Envasado de los alimentos

Envasar los alimentos en porciones (paquetes)

adecuadas al tamaño de las necesidades

normales de su hogar. Los paquetes de verduras

y fruta no deberán pesar más de 1 kg, los de

carne pueden llegar hasta 2,5 kg. Las porciones

de menor tamaño se congelan con mayor rapidez,

quedando así completamente preservada la

calidad al descongelar el producto y prepararlo.

Envasar los alimentos herméticamente para que

no se deshidraten o pierdan su sabor.

Materiales indicados para el envasado de los

Láminas de plástico, bolsitas y láminas de

polietileno, papel de aluminio, cajitas y envases

específicos para la congelación de alimentos.

Todos estos productos y materiales se pueden

adquirir en la mayoría de los supermercados,

grandes almacenes o en el comercio especializado.

Materiales no apropiados para el envasado de

Papel de empaquetar, papel apergaminado,

celofán, bolsas de la basura y bolsitas de plástico

de la compra ya usadas.

Introducir los alimentos en la envoltura prevista

a dicho efecto, procurando eliminar todo el aire

que pudiera haber en el envase. Cerrarlo

Materiales apropiados para el cierre de los

Gomitas, clips de plástico, bramante, cinta

adhesiva incongelable, etc. Las bolsitas o láminas

de plástico de polietileno se pueden termosellar

con una soldadora de plásticos.

Congelar y guardar los

Antes de introducir los alimentos en el

congelador, marcar claramente los envases,

indicando su contenido y la fecha de

Para que los alimentos conserven su valor

nutritivo, vitaminas y buen aspecto hay que

congelar el centro lo más rápidamente posible.

Por esta razón no deberá superarse la máxima

capacidad de congelación del aparato.

Las siguientes cantidades de alimentos frescos

pueden congelarse en el cajón de congelación

superior en el curso de 24 horas:

En los modelos con 60 cm de anchura: máx. 12 kg.

Procurar que los alimentos congelados que ya

hubiera en su congelador no entren en contacto

con los alimentos frescos que se desean congelar.

Dejar enfriar los alimentos o bebidas calientes

hasta temperaturas ambientes antes de

introducirlos en el congelador.

Función «Enfriamiento

Activar la función de enfriamiento ultrarrápido 3-4

horas antes de salir a realizar la compra de los

alimentos o, a más tardar, al colocar los alimentos

en el compartimento frigorífico. Para activar la

función de enfriamiento ultrarrápido del

compartimento frigorífico basta con pulsar la tecla

/3). El piloto de aviso «Super» de

la función de enfriamiento ultrarrápido (Fig.

seoala la activación de dicha función. Mediante

esta función se enfría el compartimento frigorífico

durante 6 horas hasta alcanzar la temperatura

más baja posible, conmutando a continuación a la

temperatura ajustada con anterioridad a la

activación de la opción.

Congelación ultrarrápida

En caso de guardar productos ya congelados en el

congelador, deberá activarse la opción «Superfrío»

varias horas antes de colocar los alimentos frescos

En general basta activar dicha opción con

4–6 horas de antelación. Si se desea aprovechar

la capacidad máxima de congelación, se87

es necesitarán 24 horas. Pequeñas cantidades dealimentos (hasta 2 kg) se pueden congelar sinnecesidad de activar la congelación ultrarrápida.Para activar la función «Congelación ultrarrápida»,basta con pulsar la tecla «Super» (Fig. 2 /11). El piloto de aviso para la función “super” se ilumina para indicar la disposición de funcionamiento.Activando esta función se alcanzan en el interior delcompartimento de congelación unas temperaturasmuy bajas (gran frío). La función de congelaciónultrarrápida «Super» se desactiva automáticamentepasadas unas 53 horas tras su activación. Conservación de alimentos Con objeto de no obstaculizar la circulación delaire en el interior del aparato, hay que cerciorarsesiempre de que todos los cajones de congelaciónse encuentren introducidos hasta el tope en elcompartimento de congelación. Calendario de congelación Fig. B /26Para evitar pérdidas de calidad y valor nutritivo delos alimentos congelados, es necesario consumir-los antes de que caduque su plazo máximo deconservación. El plazo de conservación varía enfunción del tipo del alimento congelado. Las cifrasque figuran junto a los símbolos señalan, enmeses, el plazo de conservación admisible paralos diferentes productos. En el caso de productosultracongelados deberá observarse la fecha decongelación del producto o su fecha decaducidad. Bandeja congeladora Figura 6 Esta bandeja es particularmente apropiada paraguardar las cubiteras, así como para congelarindividualmente bayas, trozos de frutas, hierbasfinas y verduras.Para congelar los alimentos individualmente,colocarlos en la bandeja congeladora,distribuyéndolos uniformemente sobre la mismay dejarlos congelar durante unas 10–12 horas. Guardarlos a continuación en bolsas o recipientesadecuados.Para descongelarlos, extender los alimentosindividualmente uno junto al otro. Descongelación de alimentos Según el tipo y la naturaleza de su uso, se puedeelegir entre los siguientes procedimientos:Temperatura ambiente,En el frigorífico,En un horno eléctrico,Con/sin calentador de aire,Con horno microondas.Los alimentos que se hayan descongelado o hayanempezado a descongelarse, se podrán volvera congelar teniendo en cuenta lo siguiente: Encaso de las carnes y los pescados, sólo podránvolverse a congelar si no han permanecido másde un día, en caso de otros productos, tres días,expuestos a una temperatura superior a los +3°CDe lo contrario, verificar si el aroma, aspectoy color de los alimentos son satisfactorios. Si nose constata ninguna alteración, asar, freír, herviro preparar con ellos platos cocinados, antes devolver a congelarlos.En este caso no se deberá agotar al máximo eltiempo de caducidad de los productos. Preparación de cubitos de

hielo Llenar 3 /4 partes de la cubitera de hielo con agua.Colocarla sobre la rejilla de un compartimento decongelación previa.Para retirar los cubitos de hielo de la cubitera,doblar ésta ligeramente.Los cubitos de hielo se pueden guardar en elrecipiente correspondiente (en caso de figuraren el equipo del aparato).La cubetera sirve en este caso de tapa para elrecipiente para los cubitos de hielo (Fig. A

Congelar y guardar los alimentos Limpieza de la unidad Antes de realizar cualquier trabajo de limpieza,extraer el enchufe del aparato de la toma decorriente de la red o desconectar el fusible.No utilizar ningún tipo de limpiadora de vapor.El vapor caliente podría dañar las superficiesdel aparato o su instalación eléctrica. ¡La seguridad eléctrica de su aparato podríaresultar seriamente afectada! – ¡Peligro dedescargas eléctricas!Téngase presente que el agua empleada en lalimpieza del aparato no debe penetrar en el cuadrode mandos ni entrar en contacto con la ilumina-ción. A excepción de la junta de la puerta, podráemplearse agua tibia con algo de detergentedesinfectante, como por ejemplo un lavavajillasmanual suave. En ningún caso deberán emplearsearenilla, agentes frotadores o limpiadores conácidos o disolventes químicos.La junta de la puerta, por su parte, se limpiará sólocon agua clara, secándola bien a continuación. Asimismo deberá limpiarse, en caso de que fueraposible, cada dos años el intercambiador de calor(rejilla negra) que se encuentra en la parte posteriordel aparato, con ayuda de un pincel o un aspiradordoméstico. Esto contribuye a preservar toda lapotencia y rendimiento de su unidad congeladora.Además, reduce el consumo de corrienteeléctrica.Limpiar la canaleta de desagüe (Fig. @/B) y el orificio de drenaje (Fig. ?/A) en el frigorífico con cierta frecuencia, a fin de que el agua dedescongelación fluya y se evacúe libremente. Consejos importantes para

la limpieza de las superficies

de acero inoxidable El equipo de serie del aparato incluye una botellade prueba del agente de conservación «Chromol».CON OBJETO DE PRESERVAR DE MANERADURADERA EL ATRACTIVO DISEÑO DE SUAPARATO, DEBERÁ TRATAR LAS SUPERFICIESDE ACERO INOXIDABLE DEL MISMOINMEDIATAMENTE DESPUÉS DE SUINSTALACIÓN CON EL AGENTE CONSERVANTELÍQUIDO «CHROMOL». REPITA LA OPERACIÓNCON REGULARIDAD.Este producto se puede adquirir en el comercioespecializado bajo la denominación «Chromol», obien directamente en el Servicio de AsistenciaTécnica Oficial de la marca. Referencia 310359: Botella pulverizadora de 500 Con objeto de no dañar las superficies del aparatono deberán utilizarse en ningún momentoesponjas abrasivas, objetos puntiagudos niproductos abrasivos. Tampoco deberánemplearse productos químicos agresivos talescomo sprays para descongelación, sprays paralimpieza de hornos, detergentes o agentesquitamanchas.¡Atención!¡Guardar fuera del alcance de los nioos!No utilizar nunca sobre superficies que puedanentrar en contacto con alimentos. No utilizar sobre superficies calientes. Contiene hidrocarburos alifáticos, aceites ycompuestos aromáticos.89

Tras pulsar la tecla “alarm” , la pantalla 8

señala durante cinco segundos - sin destellar - la

temperatura más elevada (calor) que se ha

registrado en el interior del compartimento de

congelación. A continuación se borra dicha

indicación. La pantalla 8 pasa a señalar la

temperatura actual del frigorífico, sin destellar.

Si la temperatura indicada es superior a los +3 °C,

hay que controlar el estado de los alimentos

Verificar si el aroma, aspecto y color de los

alimentos son satisfactorios. Si no se constata

ninguna alteración, asar, freír, hervir o preparar

con ellos platos cocinados, antes de volver

En este caso no se deberá agotar al máximo el

tiempo de caducidad de los productos.

Cuando, tras largo funcionamiento del

compartimento de congelación, la pantalla de

¡Avería! ¡La temperatura en el interior del

compartimento de congelación es demasiado

elevada! En la pantalla de visualización se muestra

la temperatura más elevada del compartimento de

congelación. Para desactivar la alarma acústica,

pulsar la tecla de “alarm” : En la pantalla se

muestra ahora la temperatura más elevada que se

– La rejilla de ventilación emplazada en la parte

superior o en el zócalo del aparato está

– La puerta del compartimento de congelación

no está bien cerrada.

– Se han introducido alimentos fresco en el

compartimento de congelación sin activar la

función de congelación ultrarrápida.

– Se ha introducido una cantidad excesiva de

alimentos frescos en el congelador.

– La temperatura del entorno es excesivamente

Advertencias sobre los

ruidos de funcionamiento

Ruidos de funcionamiento

Con objeto de mantener constante la temperatura

en el interior de su frigorífico, el compresor se

conecta de tiempo en tiempo. Esto origina unos

ruidos que se deben a razones técnicas. Tan

pronto como el aparato ha alcanzado la

temperatura de servicio, la intensidad de estos

ruidos disminuye sensiblemente.

Unos ruidos como de murmullos sordos son

inevitables durante el funcionamiento del

compresor. Pueden aumentar brevemente de

intensidad al conectarse el motor (compresor) del

Los ruidos en forma de gorgoteo se producen al

penetrar el líquido refrigerante en los tubos

delgados una vez que ha entrado en

funcionamiento el compresor.

Unos breves ruidos en forma de clic sólo se

escuchan cuando el termostato conecta y

desconecta el compresor.

Unos ruidos en forma de chasquidos pueden

- durante el desescarchado automático del

- al enfriarse o calentarse el aparato (a causa de l

as dilatación del material).

En el caso de aparatos aptos para diversas zonas

climáticas, así como en las unidades que

incorporan el sistema «No-Frost», puede

escucharse una especie de murmullo o susurro

producido por las corrientes de aire en el interior

En caso de alcanzarse un nivel sonoro

excesivamente elevado durante el

funcionamiento del frigorífico, ello tal vez tenga

El aparato se encuentra en posición

Verificar la posición del aparato con ayuda de

un nivel de burbuja y nivelarlo con los soportes

roscados que incorpora o calzándolo.

En caso de estar el aparato en contacto con

muebles u otros aparatos

Separarlo de los muebles o aparatos con los que

estuviera en contacto.

Los cajones, estantes y soportes oscilan

Revisar los elementos afectados. En caso

necesario, volverlos a colocar en su posición

Las botellas o los recipientes en el aparato

entran en contacto mutuo

Separar algo las botellas y los recipientes.

Hay pequeñas anomalías que no suponen

necesariamente la existencia de una avería y,

por consiguiente, no requieren la intervención

del Servicio de Asistencia Técnica.

Con frecuencia se trata de pequeñas anomalías

fáciles de subsanar. Para evitar una intervención

innecesaria del servicio técnico, compruebe si

la avería o el fallo que usted ha constatado se

encuentra recogida en los siguientes consejos

De este forma se evitará usted gastos

innecesarios, dado que en estos casos, los

gastos del técnico no quedan cubiertos por las

prestaciones del servicio de garantía.

/5-8) no se ilumina:

Verificar si llega corriente a la unidad. Verificar si el

enchufe se asienta correctamente en la toma de

corriente y si se ha conectado la unidad.

Si durante la puesta en marcha del aparato

aparece destellando en la pantalla de

visualización la indicación «E1» (Fig.

En el interior del frigorífico se registra una

temperatura muy elevada (calor). Al cabo de varios

minutos de la puesta en marcha del aparato, se

muestra en pantalla la temperatura actual del

Si durante la puesta en marcha del aparato

aparece destellando en la pantalla de

visualización la indicación «E2» (Fig.

En el interior del compartimento de congelación

se registra una temperatura muy elevada (calor). Al

cabo de varios minutos de la puesta en marcha

del aparato, se muestra en pantalla la temperatura

actual del compartimento de congelación.

Cuando la iluminación interior del frigorífico no

– La lámpara está fundida: Extraer el enchufe del

aparato de la toma de corriente. Retirar la tapa

/A). Sustituir la lámpara fundida

por una nueva del mismo tipo, de 15 W como

máximo y 230 V (base E 14).

– El interruptor de la iluminación está agarrotado

/B). Verificar si se puede mover. En caso

negativo, avisar al Servicio de Asistencia

Cuando la pantalla de visualización (Fig.

destella, pero la señal acústica no suena

En algún momento anterior se produjo una

elevación de la temperatura en el interior del

compartimento de congelación a causa de un

corte o avería en el suministro de la corriente

Pequeñas averías de fácil arreglo

l Emplazar el aparato en una habitación seca

y fresca, dotada de una buena ventilación.

Recuerde además que el aparato no debe

instalarse de forma que reciba directamente

los rayos del sol, ni encontrarse tampoco

próximo a un foco activo de calor tal como

cocinas, calefacciones, etc.

l Prestar atención a que las aberturas de

ventilación y aireación no estén nunca

l Dejar enfriar los alimentos o bebidas calientes

hasta temperaturas ambientes antes de

introducirlos en la frigorífico o congelador.

l Descongelar los productos congelados fuera

del compartimento de congelación, por ejemplo

en el frigorífico. De este modo se aprovecha el

frío acumulado en el alimento para refrigerar los

alimentos frescos del frigorífico.

l Al introducir o retirar alimentos del comparti-

mento de congelación, procurar no mantener

abierta la puerta durante demasiado tiempo.

Cuanto menos tiempo esté abierta la puerta,

menos escarcha o hielo se forma en las rejillas

l Limpiar cada dos años el intercambiador de

calor (rejilla negra) que se encuentra en la parte

posterior del aparato.

Consejos prácticos para

ahorrar energía eléctrica90

Servicio de Asistencia

Placa de características

E En caso de solicitar la intervención del Servicio de

Asistencia Técnica, no olvide indicar número de

producto (Número E) y el de fabricación (Nº FD) de

Ambos números se encuentran en la placa de

características del aparato, emplazada en el lateral

izquierdo interior del frigorífico, junto al cajón para

La dirección y el número de teléfono del Servicio

de Asistencia Técnica más próximo a su domicilio,

figura en la lista de Centros y Delegaciones

Postventa o en la guía telefónica de su localidad.

Pequeñas averías de fácil

Tras subsanar la causa de la avería, pulsar la tecla

“alarm” la pantalla de visualización deja de

destellar una vez que el compartimento de

congelación ha alcanzado su temperatura de

Cuando la puerta del congelador ha

permanecido abierta durante largo tiempo y el

congelador no alcanza la temperatura

En el evaporador se ha formado una capa de

hielo tan gruesa que el sistema automático de

descongelación no puede eliminarla. En este caso

deberán extraerse los alimentos y productos

congelados que hubiera en el congelador,

envolviéndolos en varias capas de papel de

periódico o en una manta y colocarlas en un lugar

lo más frío posible.

Desconectar el congelador y dejar la puerta

abierta. Al cabo de aproximadamente 12 horas

se ha descongelado el hielo. Conectar el aparato

e introducir los alimentos nuevamente en el

Si la avería persistiera y no se pudiera subsanar en

función de los consejos y advertencias anteriores,

deberá avisarse al Servicio de Asistencia Técnica.

No abra las puertas del congelador inútilmente,

a fin de evitar al máximo las pérdidas de frío.

No intentar más reparaciones por propia cuenta.

Cualquier trabajo de reparación que afecte la

instalación eléctrica deberá ser ejecutado por un

técnico especialista del Servicio de Asistencia

películas transparentes.

equipamentos eléctricos e

danificado. Caso se verifiquem danos no

temperatura ambiente, ficará demasiado frio

na zona de refrigeração e, se ultrapassar os

limites máximos, ficará demasiado quente

No caso de aparelhos para mercados de

electrónica de poupança de energia»

13 Ventilador do frigorífico /

19 Gavetas de legumes

3 Tecla „super" para a zona de

a) Temperatura actual na zona de

b) Temperatura regulada para a zona de

a) Temperatura actual na zona de

b) Temperatura regulada para a zona de

11 Tecla „super" para a zona de

pode ser posta a funcionar, depois de ter

sido ligado o interruptor principal 1).

3 Tecla „super" para a zona de

indicada a temperatura pretendida. O

a aparecer + 11 ºC).

a) Temperatura actual na zona de

a) Temperatura actual na zona de

„temperatura actual na zona de

indicada a temperatura pretendida. O

demasiado quente na zona de

indicada a temperatura pretendida. O

a aparecer + 11 ºC).

compensado o vácuo formado.

Desactivar a zona de

Películas de plástico, mangas de polietileno,

Elásticos, clips de plástico, cintas, fitas

tipo de alimentos. Os números junto dos

fruta, ervas aromáticas e legumes.

infectante, como por ex. detergente para

Ref.ª 310359 – Frasco pulverizador de 500 ml

compostos aromáticos.

alimentos congelados.

– Temperatura ambiente demasiado alta.

Chapa de características

características, no campo circundado a
