M6 - Station d'acceuil SCANSONIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compteur de vélo sans fil avec altimètre, thermomètre et options fréquence cardiaque et cadence
Dimensions du compteur	Environ 49 x 38 x 12 mm
Poids du compteur	Environ 30 g
Poids du support de guidon	Environ 10 g
Poids de l'émetteur de vitesse	Environ 20 g
Alimentation du compteur	Pile 3V type CR2450, durée de vie environ 2 ans
Alimentation de l'émetteur de vitesse	Pile 3V type CR2032, durée de vie environ 1,5 an
Écran	Grand écran LCD rétroéclairé (environ 39 x 29 mm)
Fonctions principales	Vitesse actuelle, moyenne et max ; distance ; temps ; altitude ; température ; montée/descente ; navigateur ; compteur partiel ; mémoire 10 tours
Options supplémentaires	Fréquence cardiaque (avec émetteur optionnel), cadence (avec émetteur optionnel)
Portée radio	Émetteur de vitesse : 75 cm ; émetteur de cadence : 90 cm ; émetteur de fréquence cardiaque : 75 cm
Plage de vitesse	2,0 à 199 km/h (pour roue de 2155 mm)
Plage d'altitude	-999 à +4999 m (ou -999 à 16999 ft)
Plage de fréquence cardiaque	40 à 240 bpm
Plage de cadence	20 à 180 rpm
Entretien	Nettoyer avec un chiffon doux et sec ; remplacer les piles tous les 1 à 2 ans ; ne pas ouvrir le boîtier
Sécurité	Monter solidement sur le guidon ou le cadre ; suivre les instructions de montage ; utiliser uniquement des piles recommandées
Pièces détachées et réparabilité	Piles disponibles dans le commerce ; émetteurs et supports disponibles comme accessoires ; réparation uniquement par le fabricant
Informations générales	Garantie 2 ans ; compatible avec 2 vélos ; détection automatique du vélo via émetteur ; mise à jour possible via téléchargement

FOIRE AUX QUESTIONS - M6 SCANSONIC

Comment installer le compteur VDO M6 sur le guidon ?

Fixez le support au guidon à l'aide d'un serre-câble. Insérez le compteur en position '10 heures' et tournez-le vers la droite jusqu'au clic (position '12 heures'). Pour le retirer, tournez vers la gauche.

Comment coupler l'émetteur de vitesse ?

Le couplage est automatique dès que vous placez le compteur dans le support. Les valeurs de vitesse clignotent pendant la recherche. Si l'écran affiche 'Trop de signaux', éloignez-vous des sources de parasites (LED, téléphone, WLAN) et recommencez.

Comment régler la circonférence de la roue ?

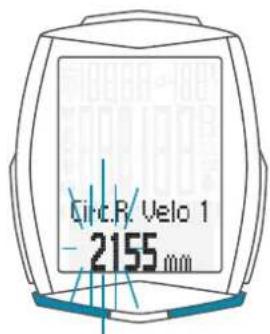

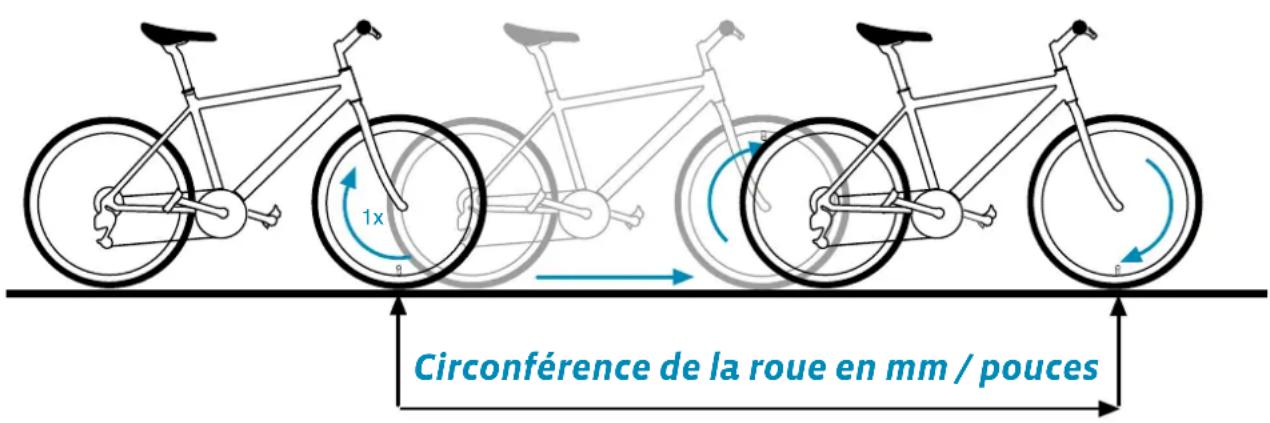

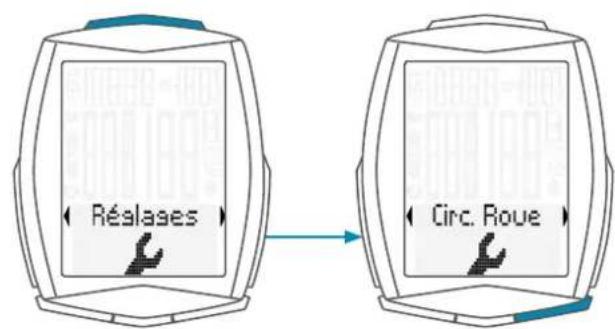

Accédez au menu Réglages > Circ. Roue. Vous pouvez saisir la valeur en mm (par exemple 2155) ou sélectionner votre pneu dans une liste. Mesurez la circonférence réelle en marquant la position de la valve, en faisant un tour complet et en mesurant la distance.

Que faire si l'écran n'affiche pas la vitesse ?

Vérifiez l'alignement de l'aimant et du capteur (écart de 1 à 5 mm), la pile de l'émetteur, et assurez-vous que le compteur est bien enclenché dans le support. Si nécessaire, remplacez la pile de l'émetteur.

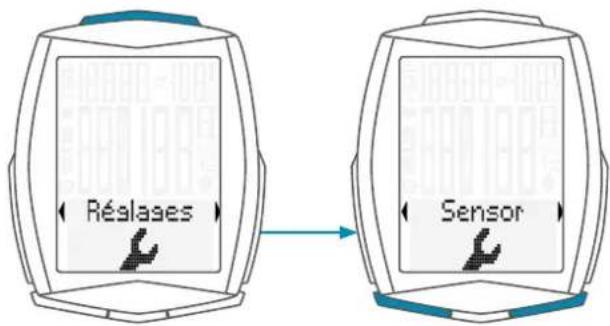

Comment activer l'option fréquence cardiaque ?

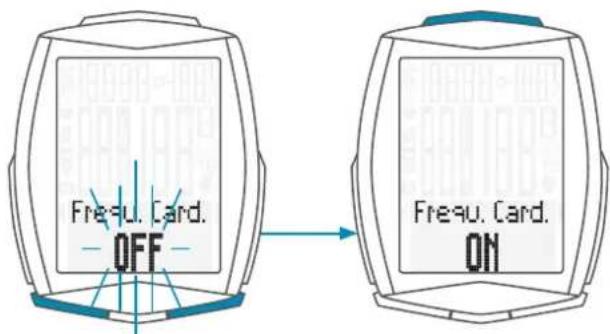

Dans le menu Réglages > Sensor, réglez 'Frequ. Card.' sur ON. Vous devez posséder l'émetteur de fréquence cardiaque VDO (réf. CP3013). Portez la ceinture thoracique et placez le compteur dans le support pour le couplage.

Comment utiliser le compteur partiel ?

Appuyez simultanément sur les touches BIKE et SET pour démarrer/arrêter le chronomètre. Le symbole '5' apparaît. Utilisez la touche BIKE pour voir la distance partielle. Maintenez BIKE enfoncée pour remettre à zéro.

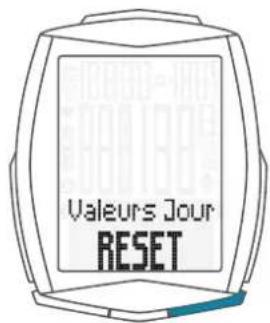

Comment remettre à zéro les données du tour après un trajet ?

Maintenez la touche BIKE enfoncée jusqu'à voir 'Valeurs Jour RESET'. Continuez d'appuyer pour effacer les données du tour (distance, temps, etc.). Les totaux généraux ne sont pas affectés.

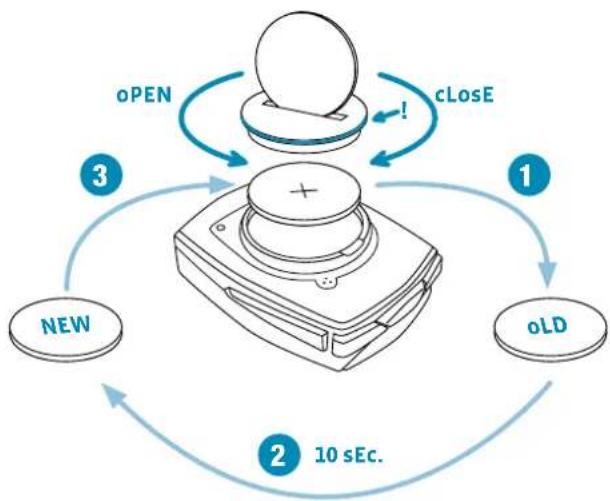

Comment remplacer la pile du compteur ?

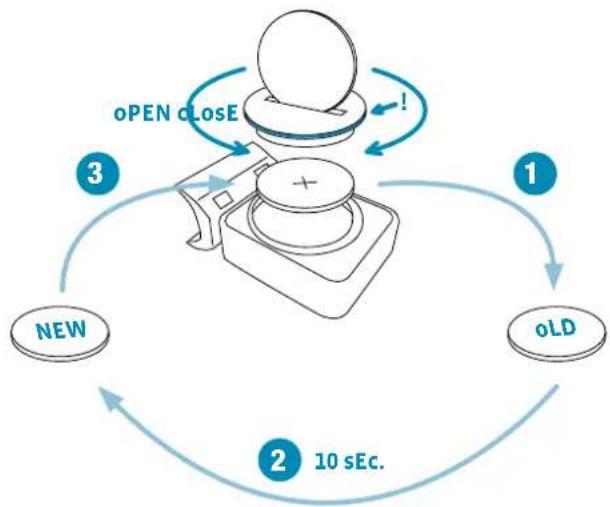

Ouvrez le couvercle du compartiment à pile avec une pièce. Retirez l'ancienne pile, attendez 10 secondes, puis insérez une nouvelle pile 3V CR2450, pôle positif vers le haut. Refermez le couvercle en tournant.

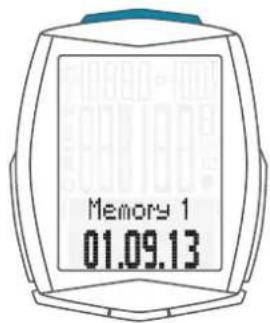

Le compteur peut-il mémoriser plusieurs tours ?

Oui, la mémoire peut stocker jusqu'à 10 tours. Après la remise à zéro des données du tour, le compteur vous demande d'enregistrer. Accédez à la mémoire via le menu principal (Memory) pour consulter les tours.

Comment régler l'altitude de départ ?

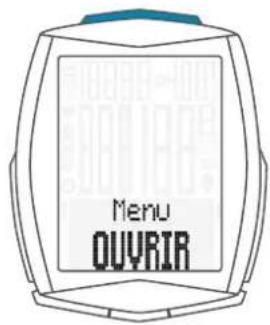

Dans le menu Réglages > Alti de Ref, définissez deux altitudes de départ (ex: domicile et lieu de vacances). Avant chaque trajet, maintenez la touche ALTI pour choisir l'altitude de référence et recalibrer l'altitude actuelle.

MODE D'EMPLOI M6 SCANSONIC

En choisissant un compteur VDO, vous avez choisi d'accorder votre confiance à un appareil d'une très grande qualité technique.

Nous vous recommandons de lire attentivement la présente notice d'utilisation de manière à utiliser au mieux les fonctions de votre compteur. Celle-ci vous fournira toutes les informations nécessaires pour l'utilisation de votre compteur, ainsi que d'autres astuces utiles.

Nous vous souhaitons beaucoup de plaisir lors de toutes vos sorties avec votre compteur VDO

Cycle Parts GmbH

Contenu de l'emballage

Veuillez tout d'abord vérifier si l'emballage contient toutes les pièces requises :

1 Compteur VDO
1 Pile pour le compteur
1 Emetteur de vitesse, pile installée
1 Support pour guidon
1 Aimant pour rayon (aimant à clipser)
Ligatures de câbles pour le montage du support et de l'émetteur
1 Notice d'utilisation abrégée

Consultation des valeurs totales .... 13

Manipulation pendant le trajet 17

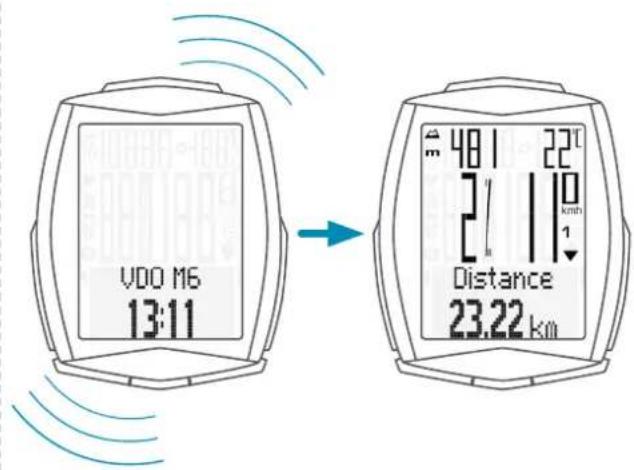

Mode de veille 17

Montage du support pour guidon 18

Montage de l'émetteur de vitesse 19

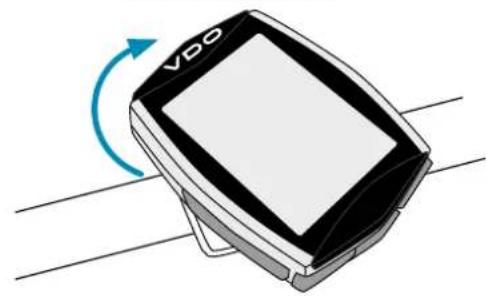

Mise en place du compteur dans son support ..... 20

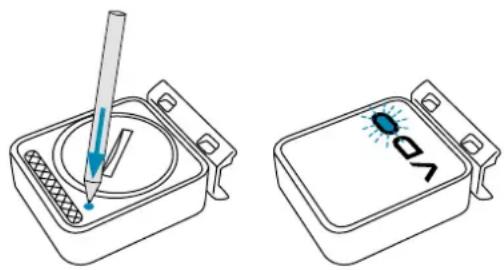

Couplage (mise en service) de l'émetteur 21

Contrôle de fonctionnement 21

Réglages 22

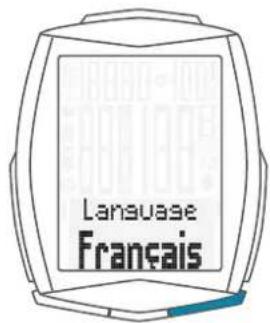

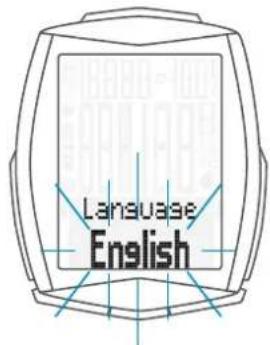

Langue 22

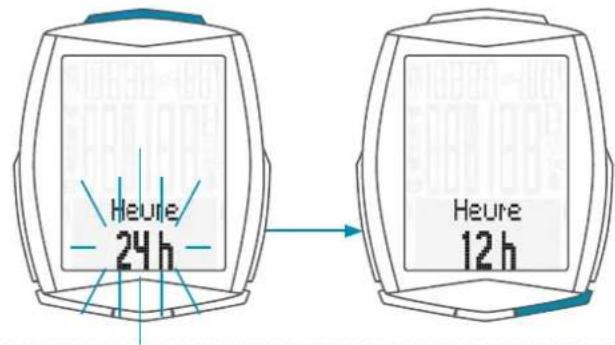

Unités de mesure 24

Taille des roues 26

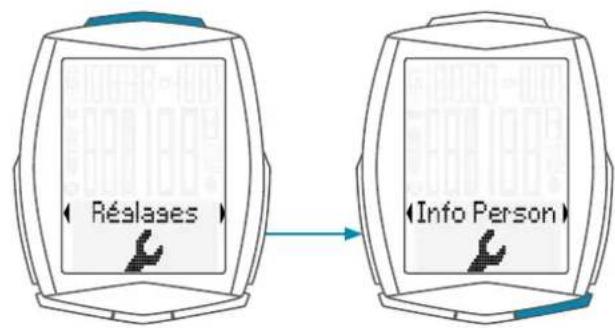

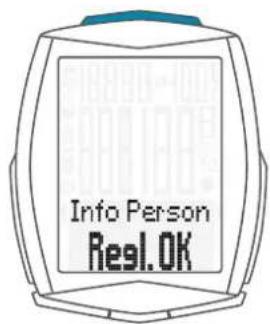

Mes données 30

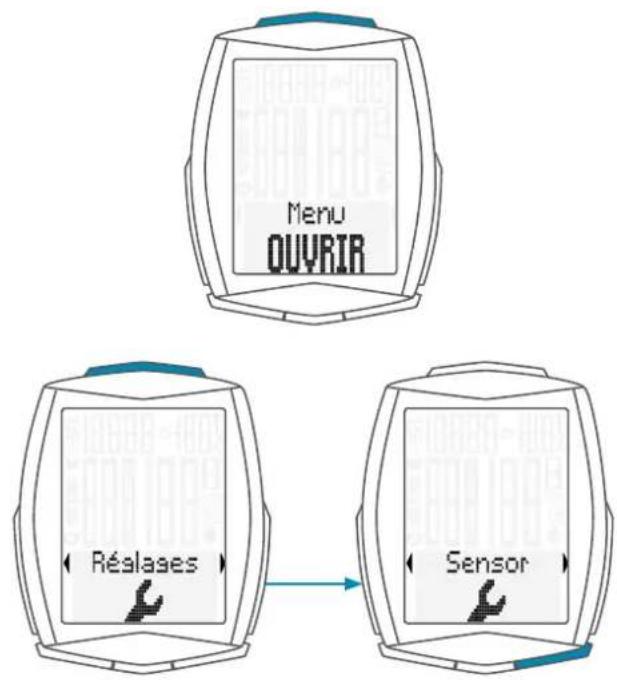

Choix de l'émetteur 32

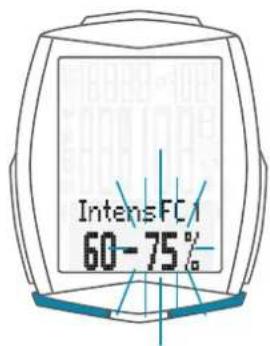

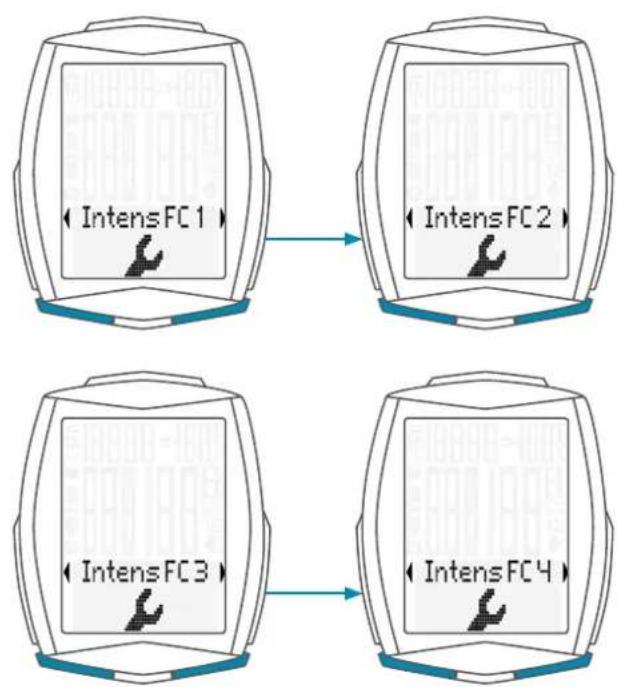

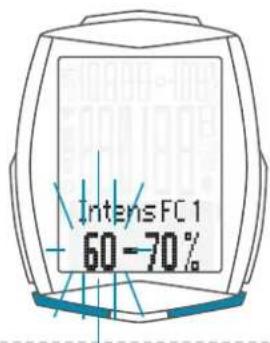

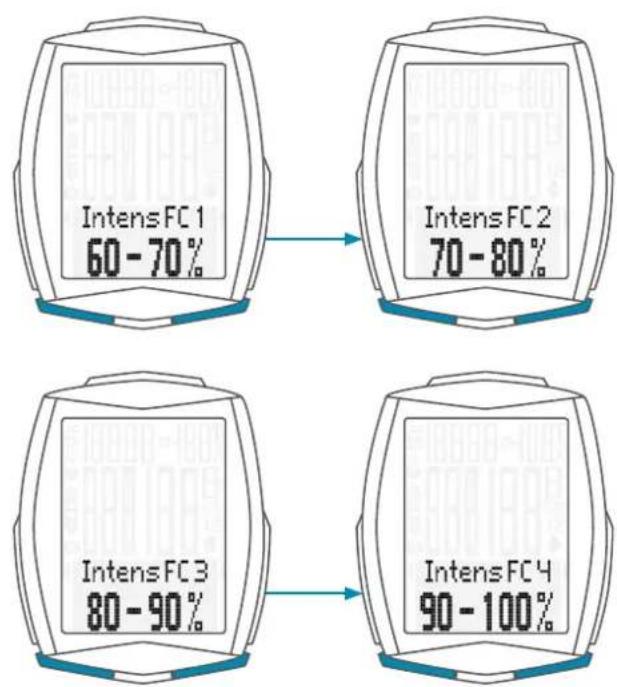

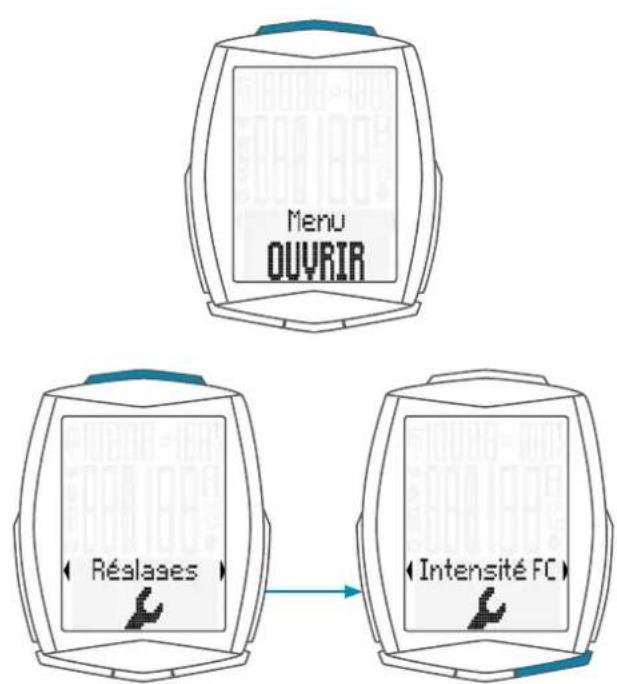

Zones d'intensité "Fréquence cardiaque" 33

Altitudes de départ 36

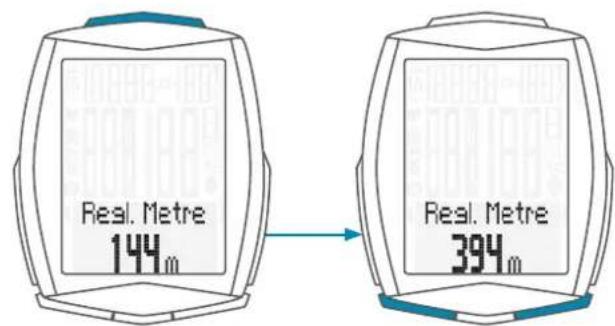

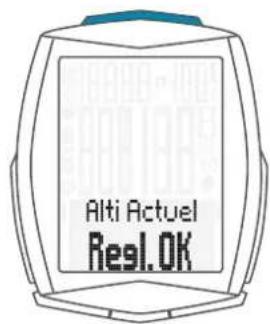

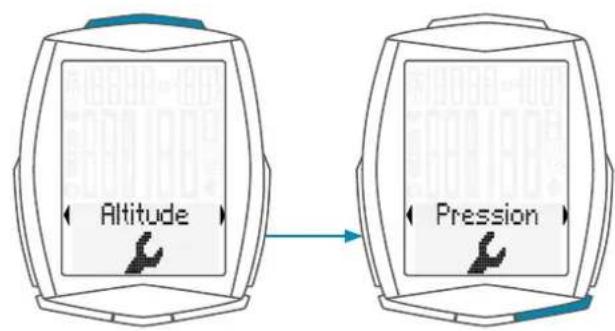

Altitude actuelle 37

Recalibrage de l'altitude avant le départ 39

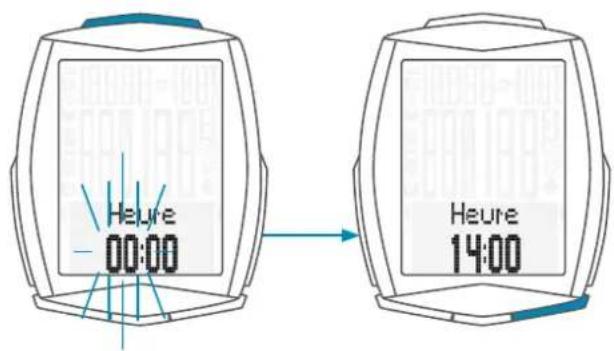

Heure 40

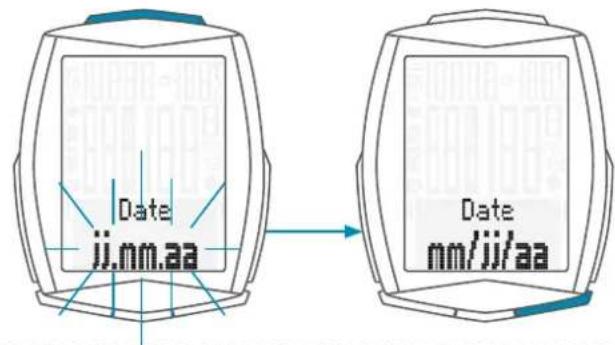

Date 42

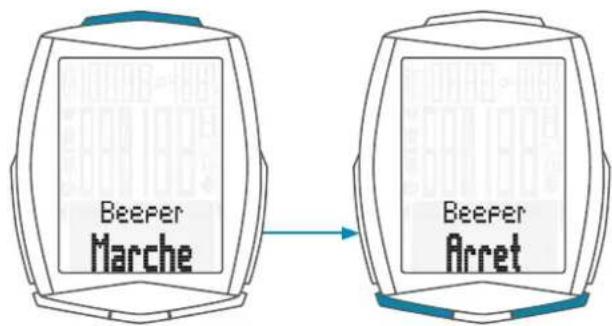

Bip 44

Valeurs totales 45

Distance totale 46

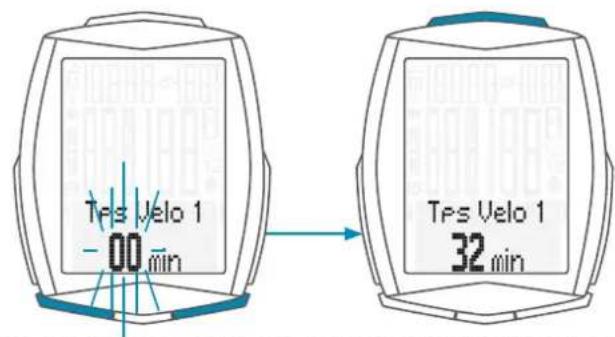

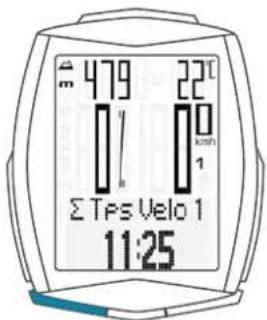

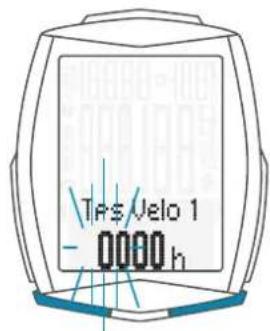

Temps total 48

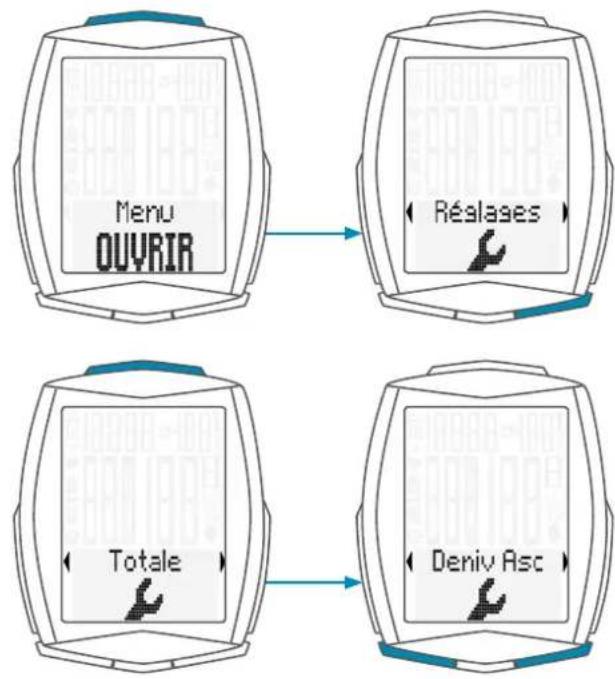

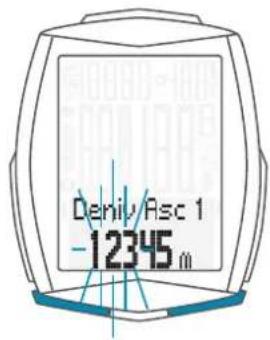

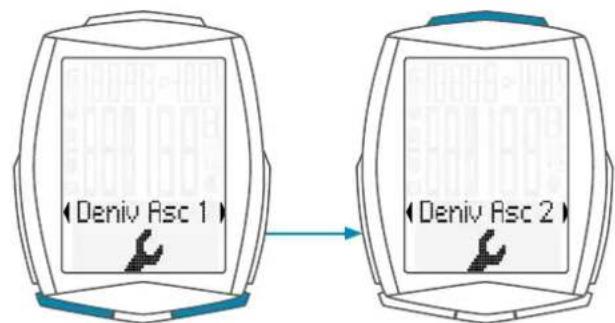

Dénivelé en montée 50

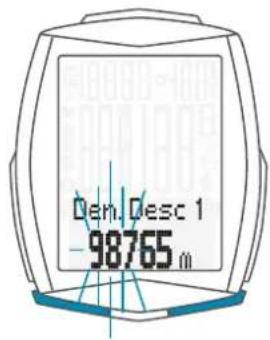

Dénivelé en descente 52

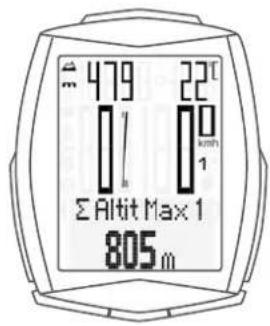

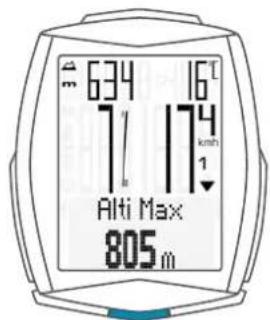

Altitude maximale 54

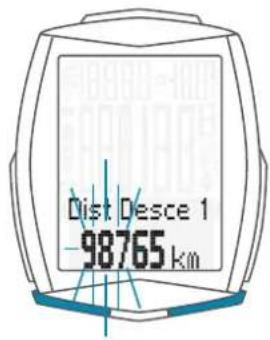

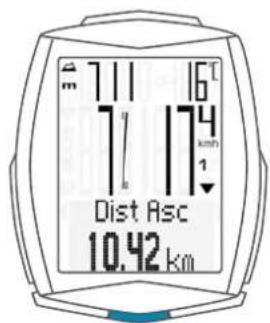

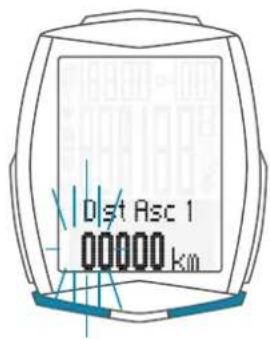

Distance en montée 56

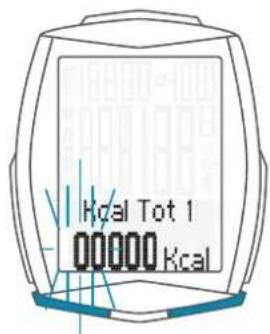

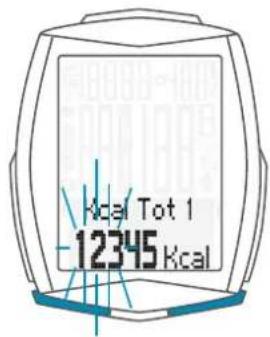

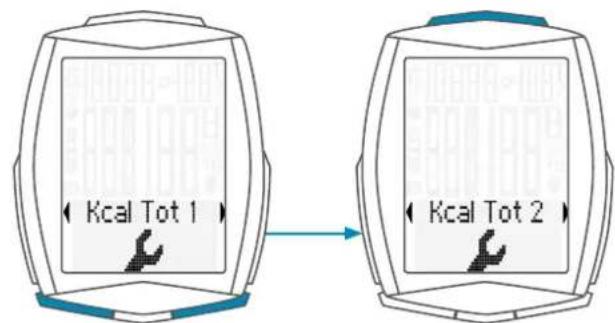

Calories brûlées totales 60

MISE A ZERO des valeurs totales 62

Réglage du navigateur 64

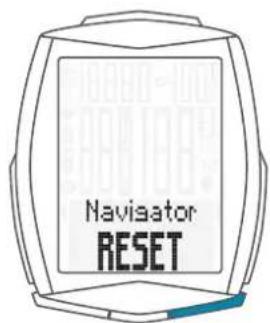

Mise à zéro du navigateur 65

Compteur partiel 66

Mise à zéro du compteur partiel 67

Mise à zéro des données du tour après le trajet ..... 67

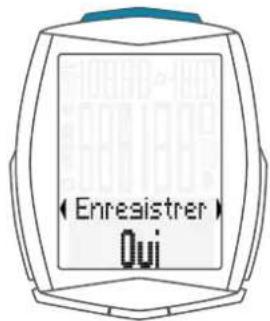

Mémorisation des données du tour 68

Consultation des données du tour dans la mémoire 69

Choix du vélo – Vélo 1 ou Vélo 2 ...... 69

Mode d'éclairage 70

Option "Fréquence cardiaque" 71

Activation de l'option "Fréquence cardiaque" 71

Ecran dans l'option "Fréquence cardiaque" 72

Affectation des touches avec l'option

"Fréquence cardiaque" 72

Fonctions dans l'option "Fréquence cardiaque" ..... 73

Choix des zones "Fréquence cardiaque" 75

Option "Cadence" 76

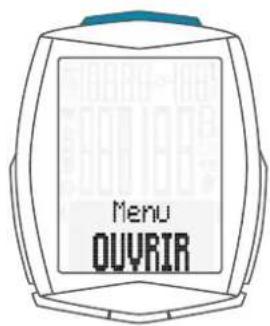

Activation de l'option "Cadence" 76

Ecran dans l'option "Cadence" 77

Affectation des touches et fonctions avec l'option "Cadence" 78

Montage de l'émetteur de cadence 78

Activation simultanée des options

"Fréquence cardiaque" et "Cadence" 78

Ecran avec les options “Fréquence cardiaque” et “Cadence” 79

Fonctions avec les options “Fréquence cardiaque” et “Cadence” 80

Remplacement de la pile du compteur 81

Remplacement de la pile de l'émetteur de vitesse .. 82

Conditions de garantie 83

Elimination des défaillances 84

Caractéristiques techniques 85

Ecran

Le VDO M6 est doté d'un grand écran parfaitement lisible.

Cet écran peut être subdivisé en six parties :

Zone 1 :

L'altitude reste affichée en permanence dans la partie supérieure de l'écran, à gauche.

Zone 2 :

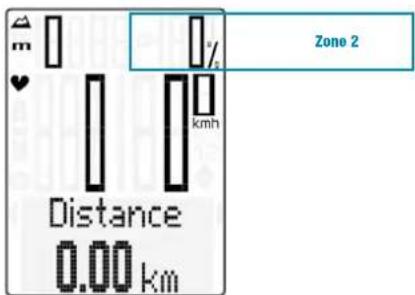

La température reste affichée en permanence à droite.

Avec l'option "Fréquence cardiaque" : La montée / descente s'affiche ici.

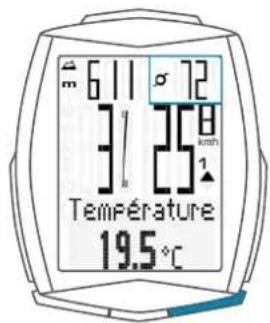

Avec l'option "Cadence": La cadence s'affiche ici.

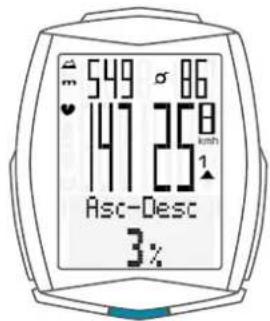

Avec les options "Fréquence cardiaque" + "Cadence":

La cadence s'affiche ici.

Zone 3 :

La vitesse actuelle reste affichée en permanence dans la partie centrale de l'écran, à droite.

Zone 4 :

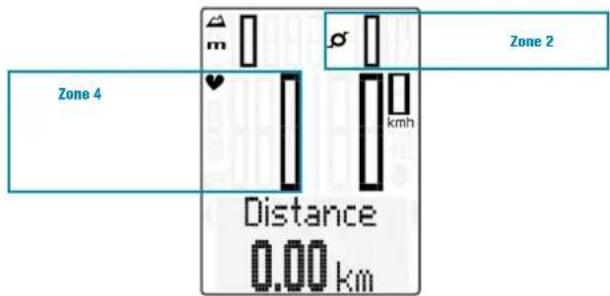

La montée / descente s'affiche en %, à gauche.

Avec l'option "Fréquence cardiaque": La fréquence cardiaque actuelle s'affiche ici.

Zone 5 : La description de la fonction d'affichage sélectionnée s'affiche dans cette zone en texte clair.

Zone 6 : La valeur pour la fonction sélectionnée s'affiche dans la partie inférieure de l'écran.

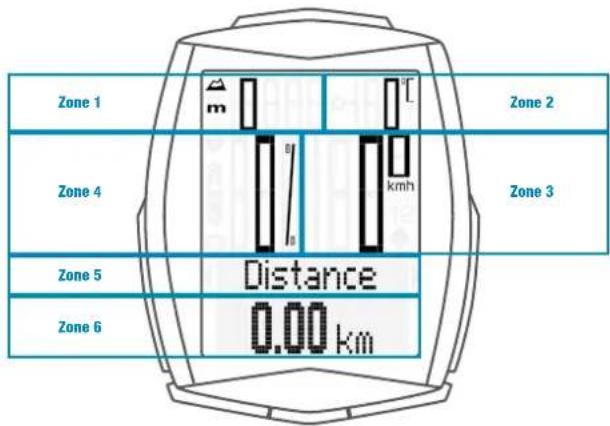

Zone 1 Zone 2 Zone 4 Zone 3 Zone 5 Distance 0.00 km Zone 6

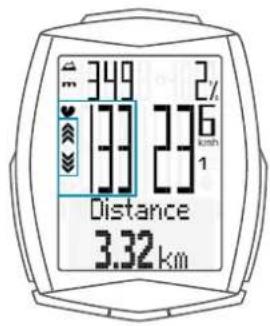

Ecran avec l'option "Fréquence cardiaque"

Zone 2 Distance 0.00 km

Ecran avec l'option "Cadence"

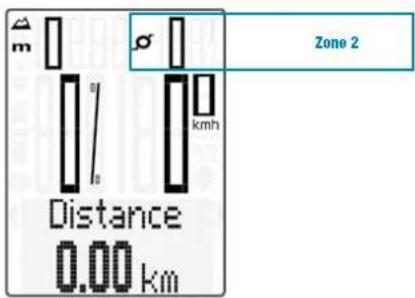

m σ kmh Distance 0.00 km Zone 2

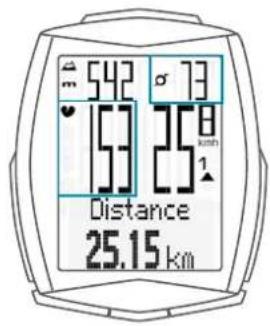

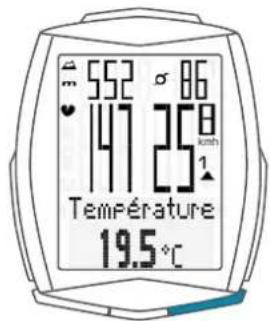

Ecran avec les options
"Fréquence cardiaque" + "Cadence"

L'unité de mesure "kmh" ou "mph" s'affiche dans la partie droite de l'écran, sous l'affichage de la vitesse.

C'est également ici que le vélo actif apparaît.

"12"

Le VDO M6 peut être utilisé avec 2 vélos. Les symboles 1 et 2 vous indiquent si votre VDO M6 utilise les réglages du vélo 1 ou celui du vélo 2.

La sélection du vélo 1 ou du vélo 2 est décrite à la page 69.

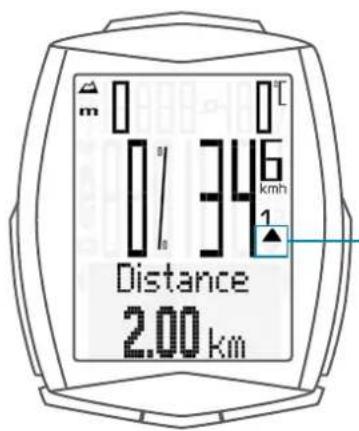

Les flèches indiquent si vous vous déplacez à une vitesse plus rapide ou plus lente que votre vitesse moyenne actuelle.

Ecran

Outre l'affichage de la montée en %, les symboles suivants s'affichent dans la partie de gauche de l'écran :

“5” : Le symbole est ALLUME

lorsque le compteur partiel a été démarré.

Vous trouverez une description plus précise du compteur partiel à la page 65.

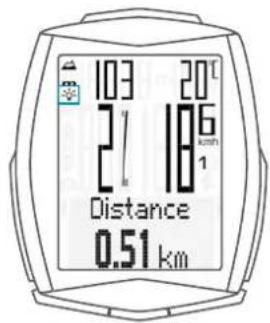

Mode "Eclairage" – MARCHE / ARRÊT

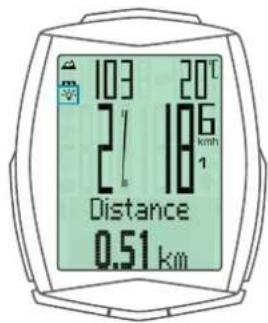

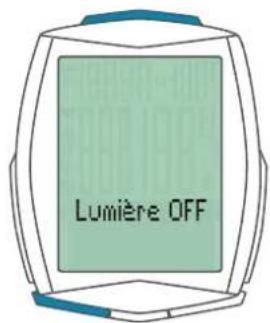

Ce symbole indique si le mode d'éclairage de l'écran est actif ou non.

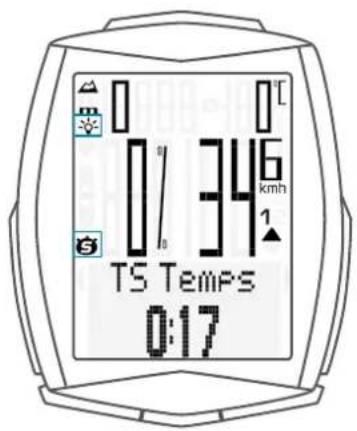

0 0/346 km/h TS Temps 0:17

Flèches vers la gauche et la droite à côté de la description de la fonction sélectionnée dans l'affichage (zone 5 de l'écran).

En mode "Réglages", ces flèches indiquent que vous pouvez faire défiler les fonctions au moyen des touches BIKE ou TOTAL / PULS / CAD (TPC) ou encore augmenter / réduire la valeur avec les deux touches.

Memory

Touches

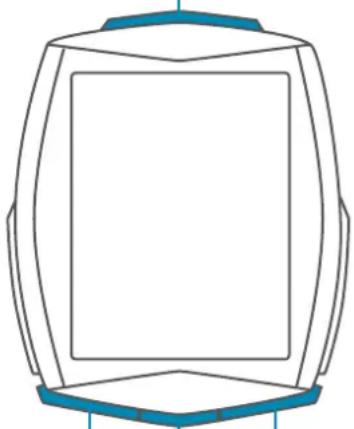

Le VDO M6 est doté de 4 touches :

En mode "Fonctions" :

• Retour en arrière dans les fonctions

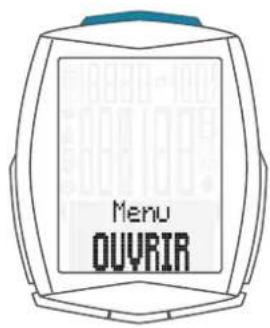

• Ouverture du mode "Réglages" (maintenir la touche enfoncée)
• Consultation des valeurs totales pour la distance et le temps (maintenir la touche enfoncée)

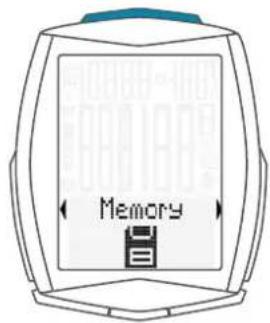

• Consultation des données enregistrées pour le tour (maintenir la touche enfoncée)

En mode "Réglages" :

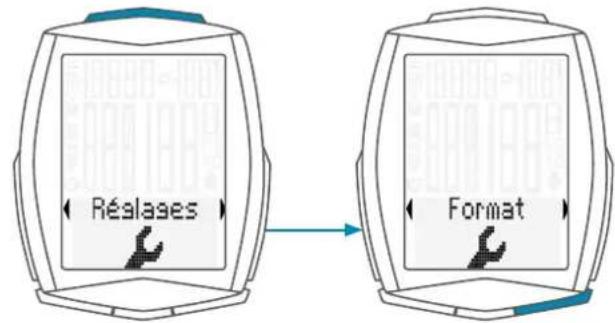

• Ouverture des réglages
• Confirmation d'un réglage effectué
• Fermeture du mode "Réglages", retour au mode "Fonctions"

TPC-(TOTAL / PULS / CAD)

En mode "Fonctions":

• Consultation des données totales pour la distance / le temps
• Consultation des fonctions "Fréquence cardiaque" lorsque la fonction "Fréquence cardiaque" est active
• Consultation des fonctions "Cadence" lorsque la fonction "Cadence" est active

En mode "Réglages" :

• Défilement des points du menu "Réglages" (arrière)
• Modification des données à réglée (réduction)

BIKE

En mode "Fonctions" :

• Consultation des fonctions (défilement des fonctions - avant)
• Remise à zéro des données du tour (maintenir la touche enfoncée)

En mode "Réglages" :

• Défilement des points du menu "Réglages" (avant)
• Modification des données à réglée (augmentation)

ALTI

En mode "Fonctions" :

• Consultation des données d'altitude pour le tour actuel
• Consultation du recalibrage de l'altitude (maintenir la touche enfoncée)

En mode "Réglages" :

- Fermeture du mode "Réglages" / retour d'un niveau en arrière / retour au mode "Fonctions"

Fonctions

Le VDO M6 est doté des fonctions suivantes :

Vitesse actuelle

La vitesse actuelle reste en permanence affichée à l'écran. Lorsque la circonférence de la roue est de 2 155 mm, la vitesse maximale possible est de 199 kmh ou 124 mph.

Altitude actuelle

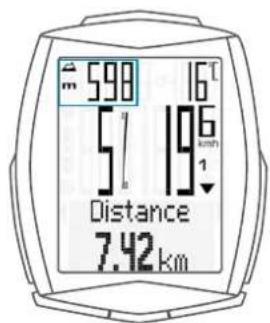

L'altitude actuelle reste affichée en permanence en haut, à gauche de l'écran.

Température actuelle

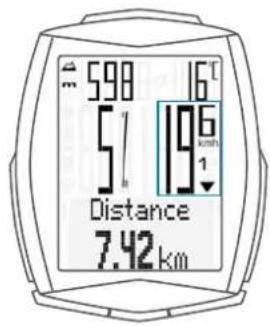

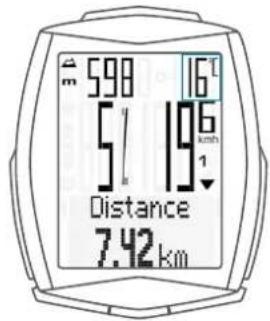

La température actuelle reste affichée en permanence en haut, à droite de l'écran.

ATTENTION : Lorsque l'option "Fréquence cardiaque" est active, la montée / descente actuelle s'affiche ici.

ATTENTION : Lorsque l'option "Cadence" est active, la cadence actuelle s'affiche ici. Cf. page 76.

598 16°C 51 196 km/h 1 Distance 7.42 km

5.98 16° 5% 196 km/h 1 Distance 7.42 km

Avec l'option "Fréquence cardiaque"

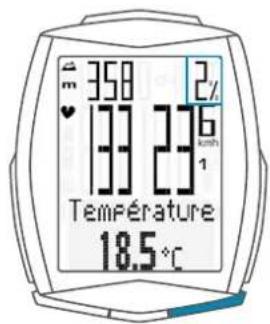

598 137 196 km/h 1 Température 19.5°C

Avec l'option "Cadence"

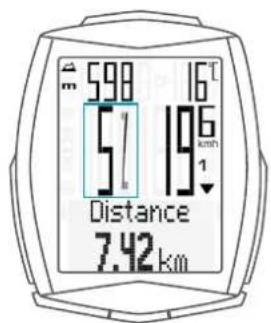

Montée / Descente actuelle

La montée / descente actuelle s'affiche en %, au centre de l'écran, à gauche.

598 16°C 51 196 km/h 1 Distance 7.42 km

Fonctions

Montée / Descente actuelle

ATTENTION : Lorsque l'option "Fréquence cardiaque"

est active, la fréquence cardiaque actuelle s'affiche ici.

La montée apparaît alors en haut, à droite.

ATTENTION : Lorsque les options "Fréquence cardiaque"

+ "Cadence" sont actives, la montée s'affiche dans les informations relatives à l'altitude (consultation via la touche ALTI).

Avec l'option "Fréquence cardiaque"

Avec les options "FC" + "Cadence"

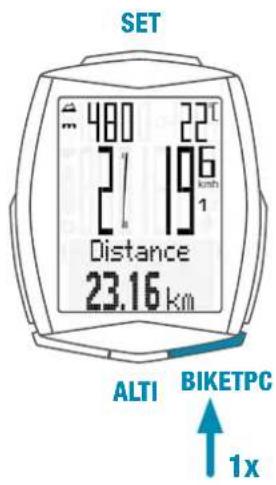

La touche BIKE permet de consulter les informations suivantes :

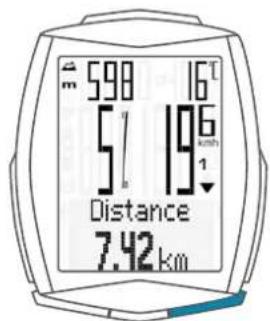

Distance actuelle

La distance actuelle est de maximum 9 999,99 km ou miles.

Le compteur de la distance actuelle revient à zéro lorsque cette valeur est dépassée.

598 16°C 5% 196 km/h Distance 7.42 km

Temps actuel

Le temps actuel est de maximum 99:59:59 HH:MM:SS.

Le compteur du temps revient à zéro lorsque cette valeur est dépassée.

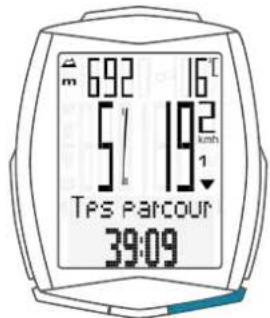

692 16° 5/192 km/h 1 TPS PARCOUR 39:09

Vitesse moyenne

pour le tour actuel

La vitesse moyenne est indiquée avec une précision de deux décimales.

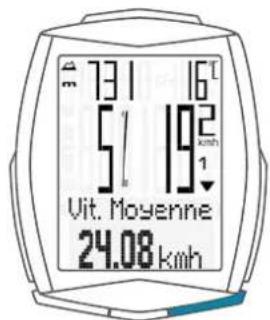

731 16°C 51 192 km/h Vit. Moyenne 24.08 km/h

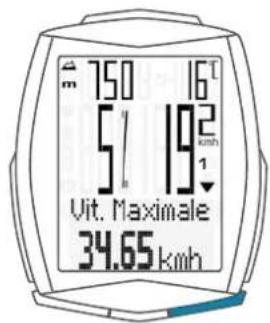

Vitesse maximale

pour le tour actuel

La vitesse maximale est indiquée avec une précision de deux décimales.

750 16T 5/192 km/h Vit. Maximale 34.65 km/h

Fonctions

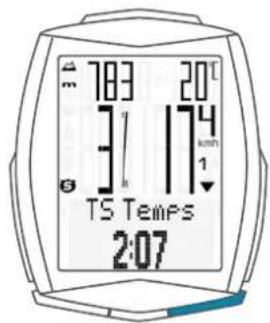

Temps partiel

Le VDO M6 est doté d'un compteur partiel.

Le compteur partiel est comparable à un chronomètre.

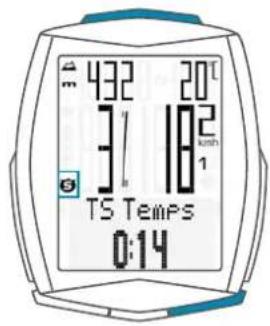

Lorsque le compteur partiel fonctionne, les temps partiels sont enregistrés par un chronomètre. Le compteur partiel enregistre également les distances partielles.

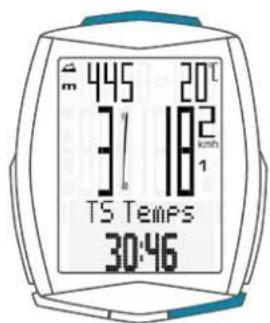

Le compteur partiel peut être démarré, puis arrêté au moyen de la combinaison de touches BIKE + SET (enfoncer BRIEVEMENT les deux touches simultanément).

ATTENTION : Le compteur partiel s'arrête automatiquement lorsque la vitesse est nulle.

7:07 7:08 20°C 3/1 174 km/h 1 TS Temps 2:07

Distance partielle

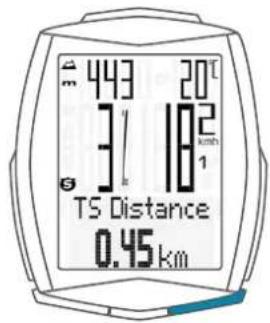

indique la distance parcourue alors que le compteur partiel est actif.

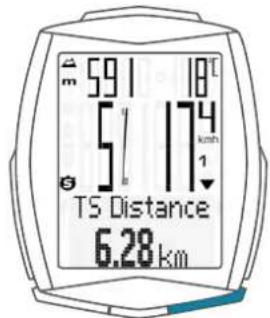

591 18° 51 174 km TS Distance 6.28 km

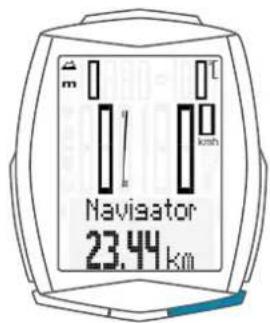

Navigateur

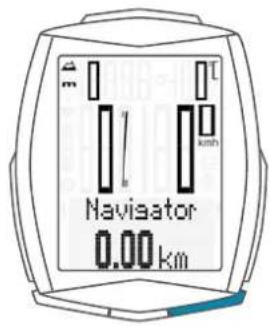

Le navigateur est un SECOND compteur des kilomètres quotidiens, totalement indépendant.

Le navigateur sert à mesurer des distances partielles.

Le navigateur est très utile tout particulièrement lorsqu'un tour est parcouru selon un "Roadbook" (p.ex. Moser Bike Guide).

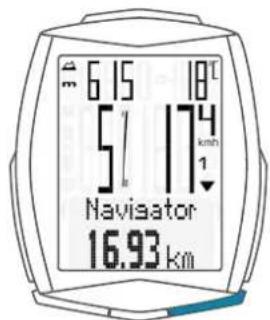

6 15 18 5/1 174 km 1 Navigator 16.93 km

Le navigateur peut :

• être remis à zéro aussi souvent que souhaité, et ce, indépendamment du compteur des kilomètres quotidiens,
• être prédéfini sur une valeur,
• compter ou décompter au départ de cette valeur.

L'utilisation du navigateur est décrit à la page 64.

Fonctions

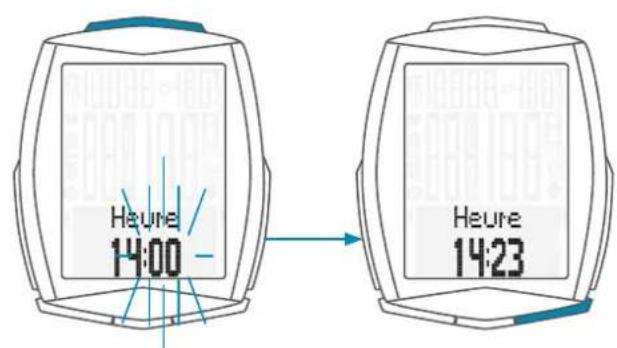

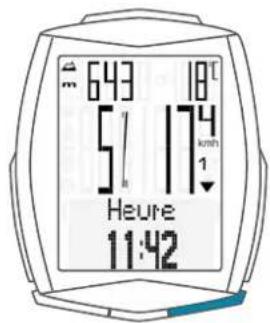

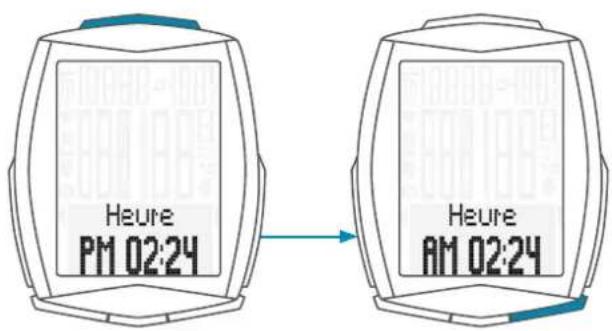

Heure

L'heure actuelle s'affiche ici en mode "24 H" ou "12 H".

Le réglage de l'heure est décrit à la page 40.

6:43 18°C 5/17 km/h 1 Heure 11:42

Fonctions de la touche ALTI

Au moyen de la touche ALTI, réglez les informations relatives à l'altitude pour le tour actuel :

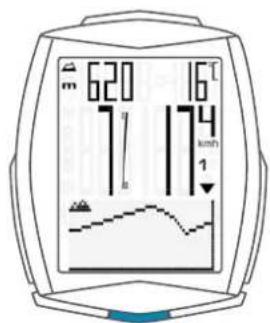

Profil d'altitude du tour actuel

Le profil d'altitude d'une section du tour actuel s'affiche ici.

620 16°C 74 km/h 1

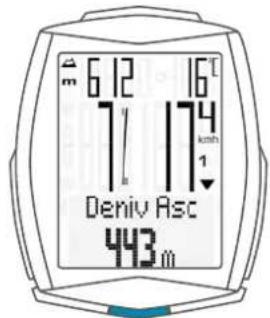

Dénivelé en montée

L'altitude parcourue en montée pour le tour actuel s'affiche ici.

6 12 16 T 7 1 174 km/h Deniv Asc 1 443 m

Altitude maximale

L'altitude maximale atteinte jusqu'ici pendant le tour actuel s'affiche ici.

634 16°C 7/1 174 km/h Alti Max 805 m

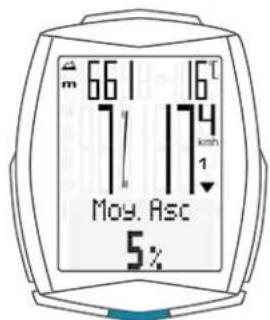

Montée moyenne

Indique la montée moyenne pour le tour actuel.

661 16T 71 174 Moy. Asc 5%

Fonctions de la touche ALTI

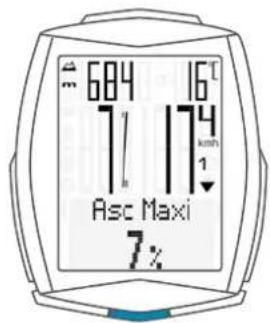

Montée maximale

Indique la montée maximale atteinte jusqu'ici pour le tour actuel.

684 16°C 7/1 174 km/h Asc Maxi 1 7x

Distance en montée

Indique la distance parcourue en montée pendant le tour actuel.

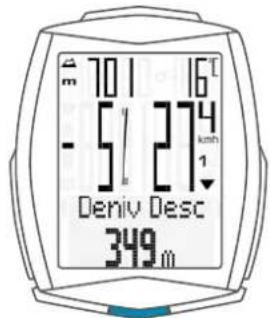

Indique le dénivelé parcouru en descente pour le tour actuel.

701 16°C 5/274 km/h 1 Deniv Desc 349 m

Descente moyenne

Indique la descente moyenne pour le tour actuel.

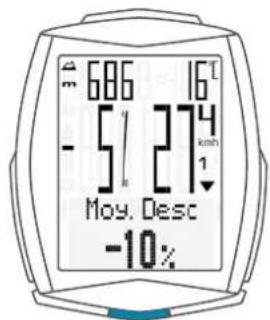

686 16° 51 274 km/h Moy. Desc -10%

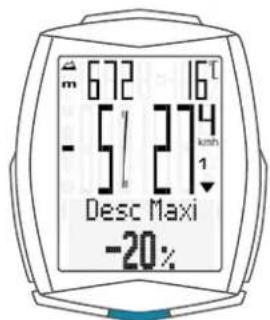

Descente maximale

Indique la descente maximale atteinte jusqu'ici pour le tour actuel.

672 16T -51 274 km/h Desc Maxi -20%

Fonctions de la touche ALTI

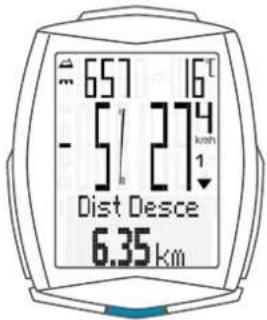

Indique la distance parcourue en descente jusqu'ici pour le tour actuel.

657 16°C - 5/27 km Dist Desce 6.35 km

Consultation des valeurs totales

Les valeurs totales pour la distance parcourue, le temps et l'altitude sont consultées séparément des données du tour ACTUEL.

Vous avez deux possibilités pour l'affichage des données totales.

POSSIBILITÉ 1 :

La touche TPC (TOTAL / PULS / CAD) vous permet de consulter les données totales.

ATTENTION : Lorsque l'option "Fréquence cardiaque" est active, les valeurs totales peuvent être consultées via le menu.

Cette solution est décrite dans la possibilité 2.

Distance totale 1

(total de tous les tours quotidiens avec le vélo 1)

La distance totale est de maximum 99 999 km ou miles.

Le compteur de la distance totale revient à zéro lorsque cette valeur est dépassée.

Si le résultat de la conversion est supérieur à 100 000 km lors du passage des miles aux km, la valeur est remise à zéro.

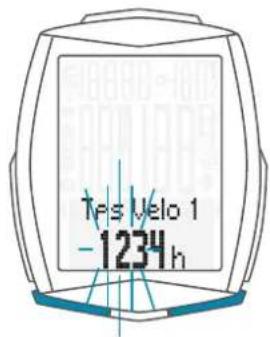

La touche TPC (TOTAL / PULS / CAD) vous permet de consulter le temps total.

(total de tous les tours quotidiens)

Le temps total maximal est de 9999:59 (HHHH:MM).

Le compteur du temps total revient à zéro lorsque cette valeur est dépassée.

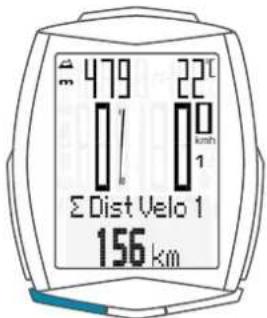

3 b 479 22°C 1 kmh Σ Dist Velo 1 156 km

479 22°C 0/1 kmn 1 Σ Tps Velo 1 11:25

Consultation des valeurs totales

Altitude maximale de tous les tours avec le vélo 1

Indique l'altitude maximale atteinte pour tous les tours effectués jusqu'ici avec le vélo 1.

479 22T Σ Altit Max 1 805m km/h

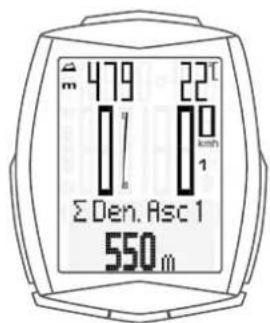

Dénivelé en montée total

Indique le dénivelé parcouru en montée pour tous les tours effectués avec le vélo 1.

479 22°C Σ Den. Asc 1 550 m

Distance en montée totale

Indique la distance totale parcourue en montée avec le vélo 1.

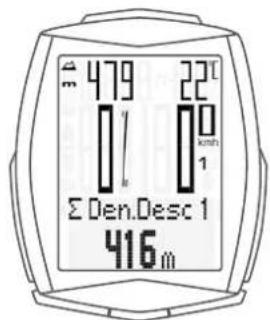

Indique le dénivelé parcouru en descente pour tous les tours effectués avec le vélo 1.

479 22° 0/1 km/h 1 Σ Den. Desc 1 416 m

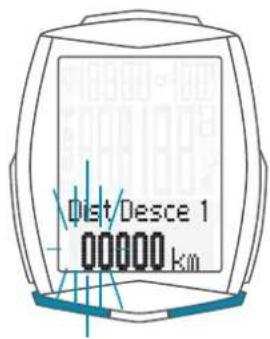

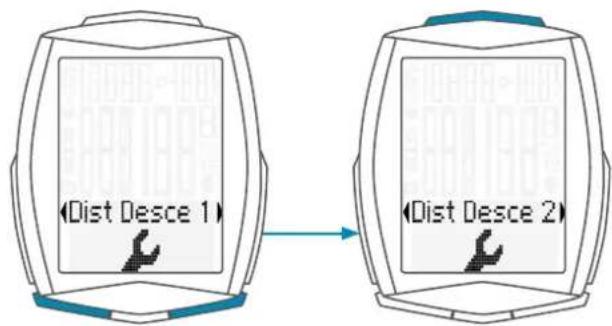

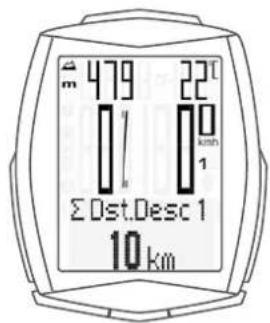

Distance en descente totale

Indique la distance totale parcourue en descente pour tous les tours effectués avec le vélo 1.

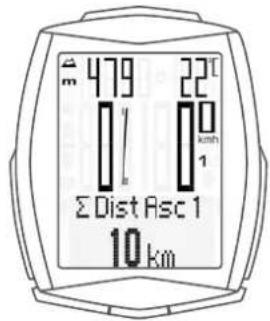

479 22T kmh Σ0st.Desc 1 10 km

Consultation des valeurs totales

Si vous avez également utilisé le vélo 2, les valeurs pour le vélo 2 s'affichent également ici.

Passez aux autres valeurs pour le vélo 2 avec la touche TPC (TOTAL / PULS / CAD).

m 479 220 ∑ Dist. Velo 2 211 km

Vous pouvez également consulter les valeurs totales (total des données pour le vélo 1 + le vélo 2) ici.

479 22 0/1 0 km 1 Σ Dist.Total 367 km

479 22°C 0/1 km/h 1 Σ Temps 13:59

479 22T ∑ Altit Max 805 m

Consultation des valeurs totales

POSSIBILITÉ 2 :

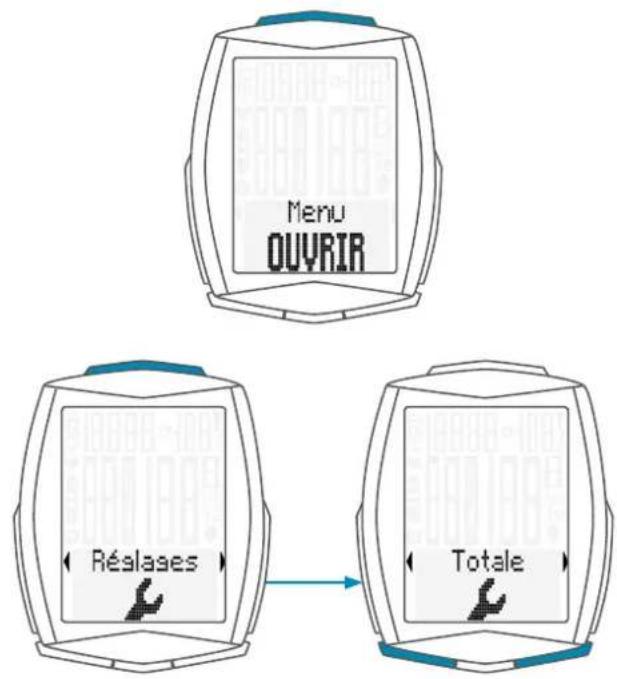

Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre.

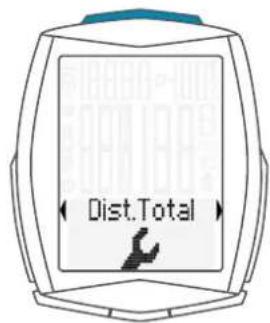

• Les touches BIKE ou TPC vous permettent d'accéder aux valeurs totales.
• La touche SET vous permet d'ouvrir l'affichage des valeurs totales.
• Les touches BIKE ou TPC vous permettent de consulter les valeurs totales.

La distance totale 1 (total de tous les tours effectués avec le vélo 1) s'affiche en premier.

- Les touches BIKE ou TPC vous permettent de consulter les autres données totales.

Si vous avez également utilisé le vélo 2, les valeurs pour le vélo 2 s'affichent également ici.

Vous pouvez également consulter les valeurs totales pour le vélo 1 + le vélo 2 ici.

Lorsque l'option "Fréquence cardiaque" est active, vous obtenez également les données totales pour les calories brûlées :

• Calories brûlées avec le vélo 1
• Calories brûlées avec le vélo 2

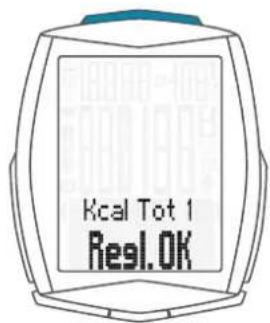

• Calories totales brûlées avec les vélos 1 + 2

La touche SET (maintenue enfoncée) vous permet de revenir au mode "Fonctions" normal au départ de l'affichage des valeurs totales.

Manipulation pendant le trajet

Pendant le trajet, les fonctions d'affichage peuvent être consultées au moyen des touches BIKE et ALTI (défilement des fonctions).

Une pression courte sur la touche BIKE ou la touche ALTI permet d'afficher la fonction suivante.

Lorsque l'option "Fréquence cardiaque" est active, les fonctions "Fréquence cardiaque" peuvent être affichées au moyen de la touche TPC.

Une brève pression sur la touche SET vous permet également de revenir en arrière dans les fonctions. Vous pouvez ainsi afficher rapidement la fonction souhaitée.

Les données totales peuvent être consultées avec la touche TPC (Total / Puls / CAD).

ATTENTION : Lorsque l'option "Fréquence cardiaque" est active, la touche TPC affiche les fonctions de fréquence cardiaque.

Vous trouverez une description précise à la touche 06.

SET 480 22° 2/1 196 km Distance 23.16 km ALTI BIKETPC ↑ 1x

Mode de veille

Si vous faites une pause et le M6 se trouve toujours dans son support, le compteur passe en mode de veille après 5 minutes.

Lorsque vous redémarrez après la pause, le VDO M6 redémarre grâce à sa fonction de démarrage automatique.

La fonction de démarrage automatique est activée par un détecteur de mouvement.

Un mouvement du guidon suffit pour que le M6 quitte le mode de veille. Le VDO M6 revient immédiatement au mode "Fonctions". La vitesse actuelle et la distance s'affichent à nouveau après quelques secondes.

VDO M6 13:11 48 1 22°C 2 1 10 km Distance 23.22 km

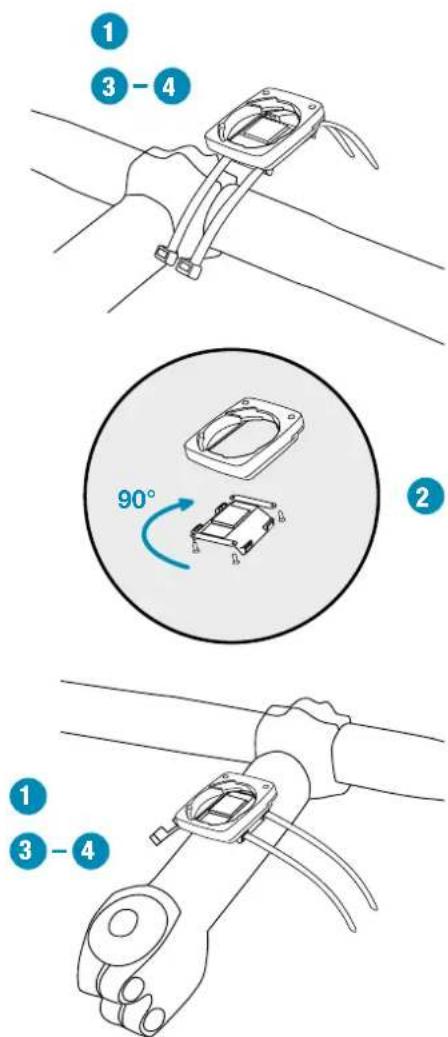

Montage du support pour guidon

Vous pouvez installer le compteur à gauche ou à droite du guidon, ou encore au centre, sur le cadre. Montez le support pour guidon en conséquence.

ETAPE 1 :

Décidez si vous souhaitez monter votre compteur sur le guidon ou le cadre.

ETAPE 2 :

Tournez le pied du support pour guidon à 90° en conséquence. A cette fin, desserrez les vis du support, retirez le pied et le tourner à 90°, remettez-le en place et resserrez les vis.

Attention : Ne serrez pas les vis trop fermement.

ETAPE 3 :

Faites passer une ligature de câbles dans la fente du support du guidon pour le placer sur le guidon ou le cadre et serrez (pas encore totalement).

ETAPE 4 :

En cas de montage sur le guidon : alignez l'angle d'inclinaison du compteur pour garantir une visibilité maximale. Serrez le serre-câbles.

Coupez les extrémités au moyen d'une pince.

Montage de l'émetteur de vitesse

L'émetteur peut être monté sur le montage gauche ou droit de la fourche.

Remarque :

Si vous avez monté le compteur sur le cadre ou sur le côté gauche du guidon, vous DEVEZ monter l'émetteur de vitesse sur le montant de GAUCHE de la fourche.

ETAPE 1 :

Placez la rondelle en caoutchouc sous l'émetteur. Montez l'émetteur sur la fourche, du côté où vous souhaitez monter le compteur (à droite ou à gauche), au moyen d'un serre-câble (sans la serrer dans un premier temps).

ATTENTION : Le marque hachurée sur le côté du couvercle du compartiment à pile de l'émetteur doit être tournée vers les rayons.

En fonction de l'espace disponible, l'émetteur peut être monté à l'avant de la fourche, au centre ou à l'arrière de la fourche.

ETAPE 2 :

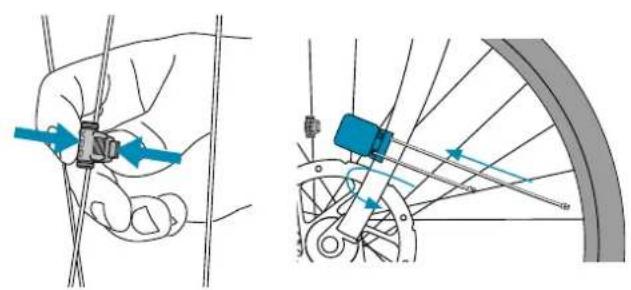

Placez l'aimant pour rayon autour d'un rayon extérieur. Le cœur en forme de bâton de l'aimant est ici orienté de sorte que le logo VDO pointe vers l'émetteur. Alignez la marque hachurée du capteur sur l'émetteur, avec un écart d'env. 1 à 5 mm.

ETAPE 3 :

Alignez définitivement et fixez l'émetteur et l'aimant : serrez le serre-câbles et enfoncez vigoureusement l'aimant. L'émetteur doit être rabattu de max. 45° vers les rayons. Si vous ne parvenez pas à conserver cet angle, déplacez l'émetteur sur le montant de la fourche vers le bas, en direction du moyeu, jusqu'à atteindre un angle de 45°.

Mise en place du compteur dans le support

Le système Twist-Click de VDO relie le compteur en toute sécurité au support pour guidon.

Comment procéder ?

ETAPE 1 :

Placez le compteur dans son support, tourné à "10 heures".

ETAPE 2 :

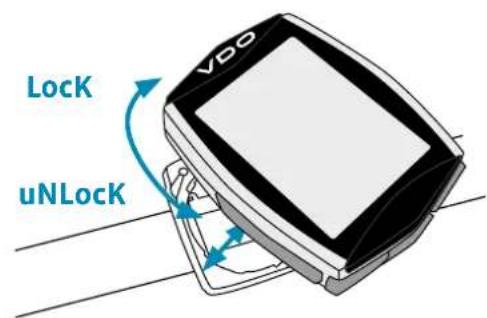

Tournez le compteur vers la droite, en position "12 heures" et enclenchez-le dans le système de maintien. Une nette résistance doit être surmontée lors de la rotation.

ETAPE 3 :

Pour retirer le compteur, tournez-le vers la gauche (ne pas tirer ou pousser).

Rappel : Dedans vers la droite !

VDS LocK uNLocK

1. LocK 2. cLicK


Couplage (mise en service) de l'émetteur

Le VDO M6 effectue un couplage automatique de l'émetteur.

Le compteur commence à rechercher l'émetteur dès qu'il a été tourné dans le support du guidon.

La recherche de l'émetteur est visible au clignotement des valeurs de :

• Vitesse
• Fréquence cardiaque (lorsque l'option est active)
  – Cadence (lorsque l'option est active)

Le VDO M6 est doté d'une fonction de détection automatique du vélo. Les données sont enregistrées pour le vélo 1 ou le vélo 2 selon que vous utilisez le vélo 1 ou le vélo 2.

ATTENTION : Si des interférences sont produites par d'autres sources de parasites lors du couplage, l'écran indique "Trop de signaux".

Ce message peut être confirmé avec n'importe quelle touche.

Veuillez ensuite quitter le lieu des interférences et vous déplacer à un autre endroit. Retirez le compteur du support du guidon en le faisant tourner.

Placez à nouveau le compteur dans le support du guidon.

Le compteur procède à un nouveau couplage.

Sources de parasites possibles :

• Eclairage LED
• Téléphone mobile
• Récepteur GPS
• WLAN
  – Systèmes antivol des magasins
  Ces sources de parasites peuvent gêner le couplage.

ATTENTION : Dans l'émetteur, l'interrupteur de détection du vélo doit être réglé sur VELO 1 ou VELO 2 lors de la première mise en service. C'est la seule façon pour que le système de détection automatique du vélo fonctionne.

MAINTENIR la touche enfoncée jusqu'à ce que la LED clignote.

1 clignotement vert = vélo 1 sélectionné
2 clignotements rouges = vélo 2 sélectionné

Trop de signaux

Contrôle de fonctionnement

Contrôlez le bon fonctionnement du compteur après le montage.

Comment procéder ?

- Mettez le compteur en place dans le support.

Le chiffre de la vitesse clignote. Le compteur recherche alors son émetteur de vitesse.

- Soulevez la roue avant et faites-la tourner.

La LED verte de l'émetteur clignote quelques fois.

– Une vitesse doit s'afficher sur le compteur.

Lorsque l'option "Cadence" est active, l'émetteur de cadence doit également être couplé :

• L'affichage de la cadence clignote. Le compteur recherche alors son émetteur de cadence.
  – Faites tourner le pédalier ou démarrez.

La LED verte de l'émetteur de cadence clignote quelques fois.

- Une cadence doit alors s'afficher sur le compteur.

Lorsque l'option "Fréquence cardiaque" est active, l'émetteur de fréquence cardiaque doit également être couplé :

• L'affichage de la fréquence cardiaque clignote. Le compteur recherche alors son émetteur de fréquence cardiaque.
• Mettez l'émetteur de fréquence cardiaque en place et attendez quelques secondes.
• Une fréquence cardiaque doit alors s'afficher sur le compteur. Si aucune vitesse, cadence ou fréquence cardiaque ne s'affiche, les causes peuvent être multiples.

Les causes possibles sont décrites au chapitre "Elimination des défaillances".

Réglages - Langue

Vous pouvez régler les langues suivantes pour l'affichage à l'écran du VDO M6 :

• Allemand
• Anglais
• Français
• Italien
• Espagnol
• Néerlandais

Comment procéder ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

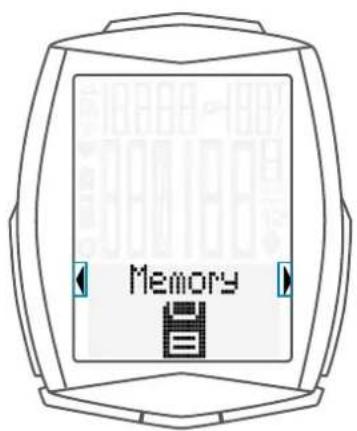

MEMORY apparaît tout d'abord.

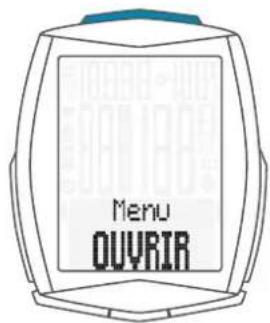

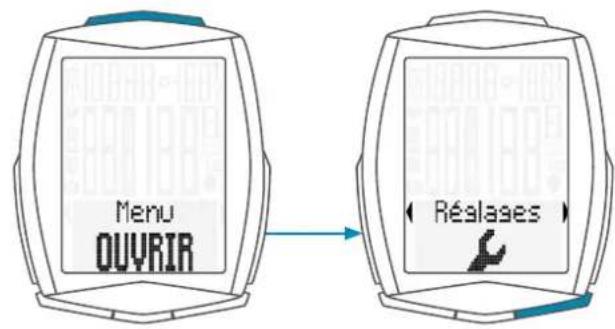

Menu OUYRIR

Memory

La touche Bike permet d'accéder aux réglages.

Ouvrez les réglages avec la touche SET. "Language" s'affiche à l'écran.

SET permet d'ouvrir le réglage de la langue. "English" clignote.

Réslases

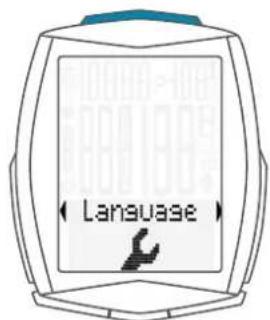

Language

La touche BIKE vous permet maintenant de sélectionner une autre langue.

Language Français

Confirmez le réglage choisi pour la langue avec la touche SET.

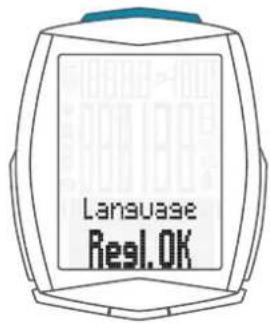

Le message Regl.0K apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, la touche BIKE vous permet d'accéder à d'autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme. Le VDO M6 revient en mode "Fonctions".

Language Resl. OK

Réglages - Unités de mesure

Le réglage des unités de mesure vous permet de déterminer les formats de mesure pour :

• la vitesse (kmh ou mph)
• l'altitude (mètres ou pieds)
• la température (°C ou °F)
• le poids (kg ou LBS)
• l'heure ("24 H" ou "12 H" avec AM/PM)
  – le format de la date (JJ-MM-AA ou MM-JJ-AA)

Comment procéder ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Au départ de Memory, la touche BIKE vous permet d'accéder aux réglages.

La touche SET vous permet d'ouvrir les réglages.

"Language" apparaît à l'écran.

La touche BIKE vous permet d'accéder au réglage des Format.

Ouvrez le réglage des unités de mesure avec la touche SET. Réglez tout d'abord l'unité de mesure pour la vitesse.

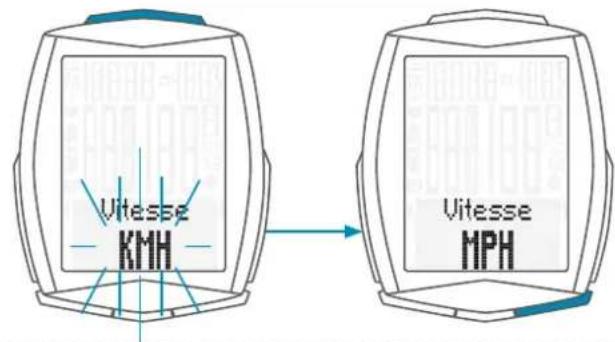

"KMH" clignote dans la partie inférieure de l'écran. La touche BIKE vous permet de passer à "MPH".

Confirmez le réglage avec la touche SET.

Le réglage pour l'altitude, en mètres ou pieds, apparaît ensuite.

La touche BIKE vous permet de choisir entre mètres et pieds.

Confirmez le réglage avec la touche SET.

Le réglage pour l'unité de température apparaît alors à l'écran. Vous pouvez définir ici si la température doit s'afficher en Celsius ou Fahrenheit.

Faites votre choix au moyen de la touche BIKE.

Confirmez votre choix avec la touche SET.

Menu OUYRIR

Réalages Format

Réglages - Unités de mesure

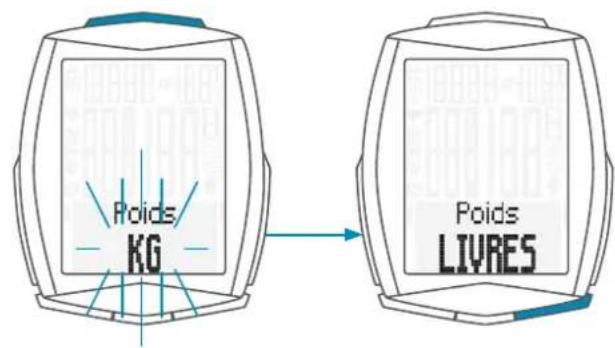

Le réglage de l'unité de mesure pour le poids apparaît alors à l'écran. KG ou LBS (POUNDS) peuvent être sélectionnés ici.

Vous pouvez effectuer votre choix avec la touche BIKE.

Confirmez votre choix avec la touche SET.

Le réglage du format de l'heure apparaît alors à l'écran. Vous pouvez choisir ici entre le format 24 heures ou le format 12 heures, avec affichage AM/PM.

Vous pouvez effectuer votre choix avec la touche BIKE.

Confirmez votre choix avec la touche SET.

Le réglage du format de la date apparaît alors à l'écran. Vous pouvez choisir entre le format européen et le format anglais.

Vous pouvez effectuer votre choix avec la touche BIKE.

Confirmez votre choix avec la touche SET.

Le message Format Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Poids KG Poids LIVRES

Heure 24 h Heure 12 h

Réglages – Circonférence / Taille des roues

Le VDO M6 vous permet de régler la circonférence de roulement de vos roues en millimètres ou en sélectionnant les pneus adéquats dans un tableau.

Plus ce réglage sera précis, plus l'affichage de la vitesse et la mesure de la distance parcourue seront précis. Le tableau des tailles des roues vous permet de consulter et régler les valeurs pour vos pneus.

ATTENTION : Les valeurs dans la table sont seulement approximatives. En fonction du fabricant et du profil des pneus, les valeurs réelles peuvent différer des valeurs du tableau.

Si la taille de vos pneus n'est pas reprise dans le tableau, vous pouvez mesurer précisément la circonférence de roulement de vos roues.

Pour ce faire, procédez comme suit :

ETAPE 1 :

Dressez votre vélo et alignez la roue sur laquelle vous souhaitez monter l'émetteur de manière à ce que la valve soit au sol. Veillez à ce que le pneu soit parfaitement gonflé conformément aux conditions d'utilisation. Marquez la position de la valve en traçant un trait au sol ou en collant un ruban adhésif.

ETAPE 2 :

Déplacez alors votre vélo vers l'avant jusqu'à ce que la valve soit à nouveau au sol, après un tour.

Marquez la position de la valve en traçant un trait au sol ou en collant un ruban adhésif.

ETAPE 3 :

La distance entre les deux marques correspond à la circonférence de votre roue, c'est-à-dire à la taille de votre roue en millimètres.

Taille des pneus ETRTO		KMH Circonférence de la roue en mm	MPH Circonférence de la roue en pouces
16 x 1,75	47-305 1272 50,1
20 x 1,75	47-406 1590 62,6
24 x 1,75	47-507 1907 75,1
26 x 1,5	40-559 2026 79,8
26 x 1,75	47-559 2070 81,5
26 x 1,9	2089 82,2
26 x 2,00	50-559 2114 83,2
26 x 2,10	54-559 2125 83,6
26 x 2,25	57-559 2145 84,4
26 x 2,35	60-559 2160 85,0
26 x 2,40	62-559 2170 85,4
28 x 1,5	40-622	2224	87,6
28 x 1,6	42-622 2235 88,0
28 x 1,75	47-622 2268 89,3
29 x 2,10	54-622 2295 90,3
29 x 2,25	57-622 2288 90,1
29 x 2,40	62-622 2300 90,5
650 B		2100 82,6
700 x 18C	18-622	2102	82,8
700 x 20C	20-622 2114 83,2
700 x 23C	23-622	2095	82,5
700 x 25C	25-622 2146 84,5
700 x 30C	30-622 2149 84,6
700 x 32C	32-622	2174	85,6
700 x 38C	38-622	2224	87,6

1x 9 Circonférence de la roue en mm / pouces

Réglages – Circonférence / Taille des roues

Comment régler la taille des roues ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages". Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage de la Circ. Roue.

Menu OUYRIR

Réalases Circ. Roue

Ouvrez le réglage de la Circ. Roue avec la touche SET.

Vous pouvez régler des valeurs séparées pour le vélo 1 et le vélo 2.

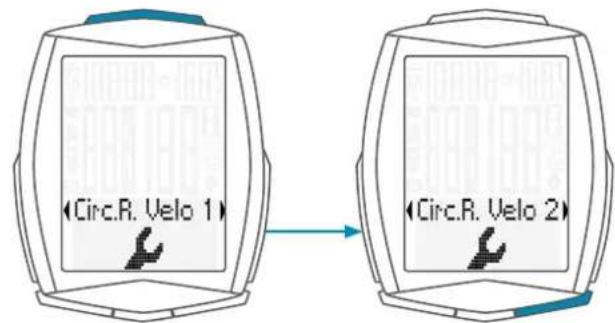

La touche Bike vous permet de passer des réglages pour le vélo 1 aux réglages pour le vélo 2.

Les réglages (expliqués ici pour le vélo 1) peuvent être ouverts avec la touche SET.

Vous pouvez alors choisir à l'écran si vous souhaitez régler la taille de la roue manuellement en millimètres ou si vous souhaitez sélectionner les pneus adéquats dans une liste de pneus.

Vous pouvez faire votre choix avec la touche BIKE et le confirmer avec la touche SET.

Réglages – Circonférence / Taille des roues

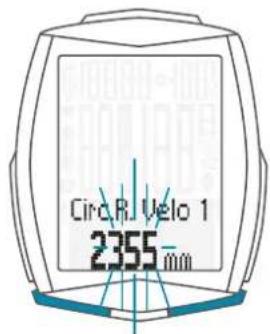

Réglage manuel – Saisie de la circonférence de roulement en millimètres

Les deux premiers chiffres ("21" dans l'exemple) clignotent. Les touches BIKE ou TPC vous permettent de régler ces chiffres sur les valeurs souhaitées.

Confirmez votre réglage avec la touche SET.

Le troisième chiffre clignote alors et peut être saisi. Les touches BIKE ou TPC vous permettent de régler ce chiffre.

Confirmez le réglage avec la touche SET.

Le dernier chiffre à droite clignote alors. Les touches BIKE ou TPC vous permettent de régler ce chiffre.

Confirmez le réglage avec la touche SET.

Le réglage de la taille des roues est achevé. Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Circ.R. Velo 1 2155 mm

Circ.R. Velo 1 2355 mm

Circ.R. Vejo 1 2387 mm

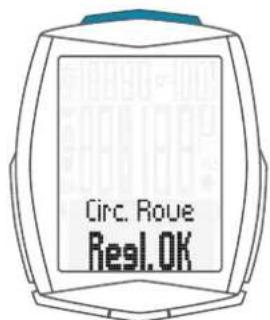

Circ. Route Regl. OK

Réglages – Circonférence / Taille des roues

Réglage de la taille des roues au moyen de la liste des pneus

Ouvrez le réglage de la taille des pneus au moyen de la liste des pneus avec la touche SET (cf. page précédente).

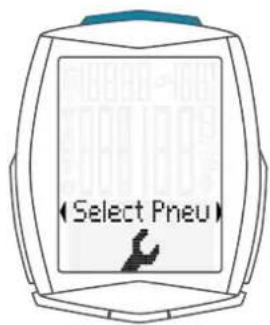

Select Pneu

Les touches BIKE ou TPC vous permettent de parcourir la liste des pneus jusqu'à ce que vos pneus s'affichent (exemple : 29 x 2,40).

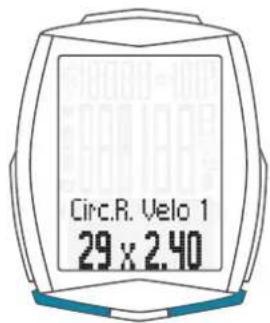

Circ.R. Velo 1 29 x 2.40

Confirmez votre choix avec la touche SET. Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Circ. Roue Regl. OK

Réglages - Mes données

Les réglages Mes données vous permettent de définir votre âge, votre poids, votre sexe, votre FCmax pour la mesure de la fréquence cardiaque, ainsi que les limites supérieure et inférieur pour la zone d'entraînement FC.

Comment régler mes données ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET. "Language" apparaît à l'écran.

La touche BIKE vous permet d'accéder au réglage de Info Person.

Ouvrez le réglage avec la touche SET.

Réglez tout d'abord votre âge.

La touche BIKE vous permet d'augmenter la valeur et la touche TPC de la réduire.

Confirmez la valeur réglée avec la touche SET.

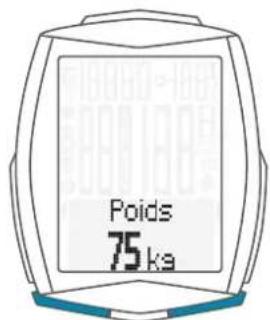

Réglez alors votre poids.

La touche BIKE vous permet d'augmenter la valeur et la touche TPC de la réduire.

Confirmez la valeur réglée avec la touche SET.

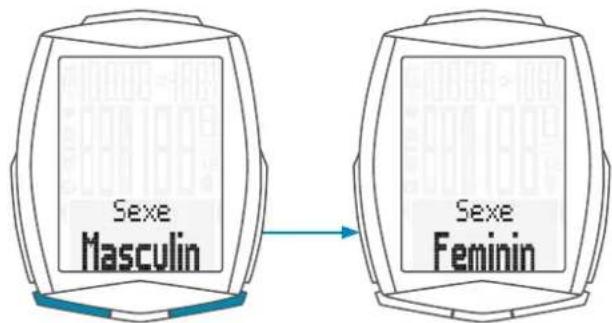

Réglez ensuite d'abord votre sexe.

Les touches BIKE et TPC vous permettent de sélectionner votre sexe.

Confirmez la valeur réglée avec la touche SET.

Menu OUYRIR

Réslases Info Person

Age 30

Poids 75 ka

Sexe Masculin Sexe Feminin

Réglages - Mes données

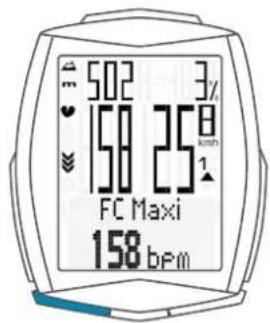

La FC max calculée au moyen de vos données s'affiche alors. La FCmax et la fréquence cardiaque maximale que vous ne devriez pas dépasser pendant l'entraînement.

Si vous connaissez votre FCmax, vous pouvez régler cette valeur ici. Si vous ne connaissez pas cette valeur, vous devrez utiliser la valeur calculée.

La touche BIKE vous permet d'augmenter la valeur et la touche TPC de la réduire.

Confirmez la valeur réglée avec la touche SET.

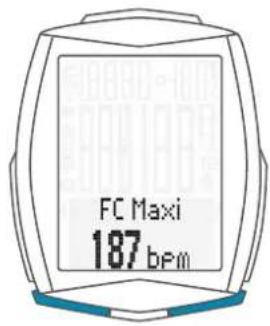

FC Maxi 187 bpm

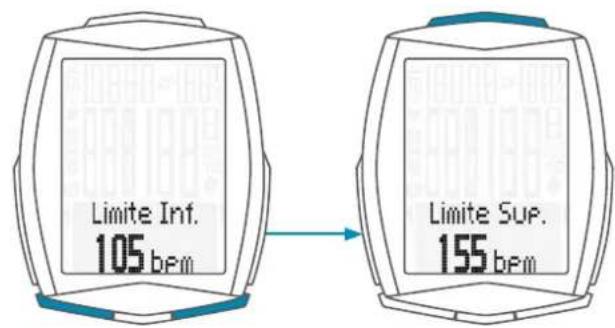

Après avoir réglé votre FCmax, vous pouvez définir les limites supérieure et inférieure pour la zone d'entraînement FC.

La touche BIKE vous permet d'augmenter la valeur et la touche TPC de la réduire.

Confirmez la valeur réglée avec la touche SET. Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Info Person Regl. OK

Réglages - Choix de l'émetteur

Le M6 peut afficher les données pour la fréquence cardiaque et (simultanément) la cadence. A cette fin, un émetteur de fréquence cardiaque et/ou un émetteur de cadence doivent être disponibles et installés. Le menu de sélection du capteur vous permet de définir l'émetteur devant être activé.

ATTENTION : Après avoir sélectionné un émetteur, les valeurs (fréquence cardiaque / cadence) s'affichent à l'écran.

L'écran change.

L'affectation des fonctions aux touches change également.

Ceci est à nouveau expliqué en détails à la page 71 pour

l'option "Fréquence cardiaque" et à la page 76 pour

l'option "Cadence".

Comment sélectionner un émetteur ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

La touche BIKE vous permet d'accéder au réglage des émetteurs.

Ouvrez le réglage avec la touche SET.

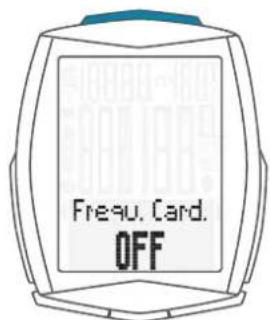

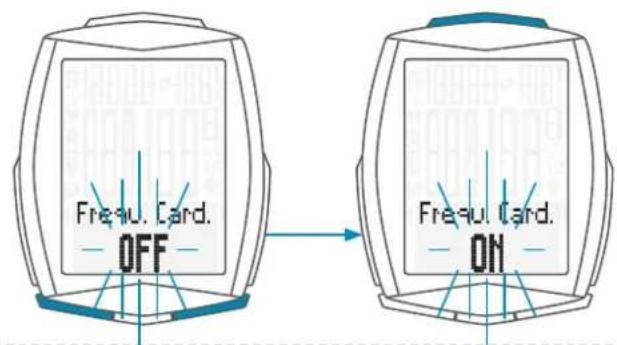

Fréquence cardiaque OFF ou ON clignote.

Les touches BIKE et TPC vous permettent de sélectionner ON ou OFF.

Confirmez votre choix avec la touche SET.

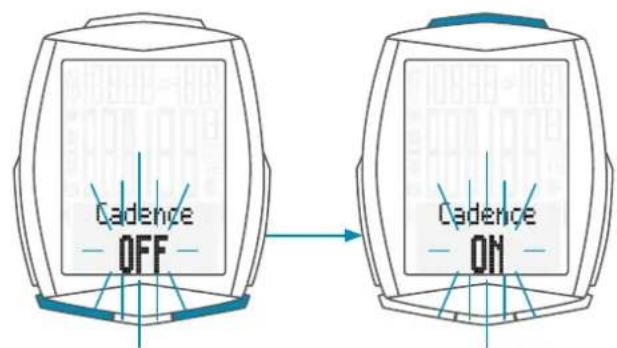

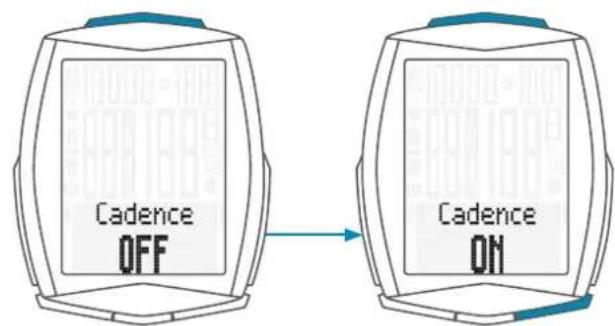

Vous pouvez alors sélectionner si l'émetteur de cadence doit être activé.

Les touches BIKE et TPC vous permettent de sélectionner ON ou OFF.

Frequ. Card. OFF Frequ. Card. ON

Cadence OFF Cadence ON

Réglages - Choix de l'émetteur

Confirmez votre choix avec la touche SET.

Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

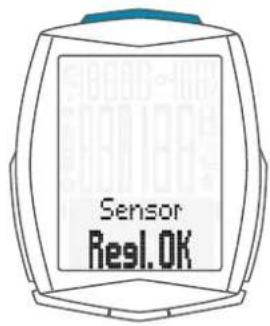

Sensor Regl. OK

Réglages - Zones d'intensité FC

Le M6 vous permet de régler quatre zones d'intensité FC pour la mesure de la fréquence cardiaque. Pendant l'entraînement FC (émetteur de fréquence cardiaque), le compteur enregistre combien de temps vous vous maintenez dans chacune des quatre zones d'intensité.

Ces valeurs permettent une analyse détaillée de l'entraînement.

Comment régler les zones d'intensité FC ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

La touche BIKE vous permet d'accéder au réglage des zones d'intensité FC.

Ouvrez le réglage avec la touche SET.

Réglages - Zones d'intensité FC

Les touches BIKE ou TPC vous permettent de sélectionner le réglage pour les zones d'intensité 1 à 4.

Confirmez votre choix avec la touche SET.

Le réglage pour la zone d'intensité sélectionnée s'ouvre. La valeur à régler clignote à gauche (valeur inférieur de la zone).

La touche BIKE vous permet d'augmenter la valeur et la touche TPC de la réduire.

Confirmez votre réglage avec la touche SET.

IntensFC1 60-70%

La valeur de droite clignote alors (valeur supérieure de la zone).

La touche BIKE permet d'augmenter la valeur et la touche TPC de la réduire.

Confirmez votre réglage avec la touche SET.

IntensFC1 60-75%

Réglages - Zones d'intensité FC

Vous pouvez alors adapter la zone d'intensité suivante (p.ex. la zone 2). Les zones d'intensité sont prédéfinies. Vous pouvez adapter chaque zone d'intensité individuellement à vos conditions d'entraînement.

La touche BIKE vous permet d'augmenter la valeur et la touche TPC de la réduire.

IntensFC1 60 - 70% IntensFC2 70 - 80% IntensFC3 80 - 90% IntensFC4 90 - 100%

Confirmez votre réglage avec la touche SET. Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

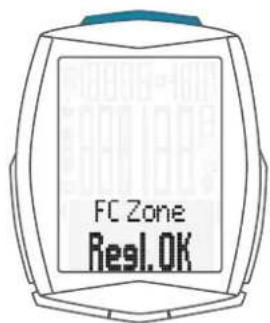

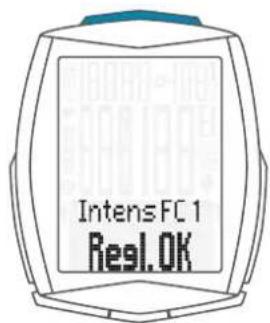

IntensFC 1 Resl. OK

Réglages - Altitude de départ

Le M6 vous permet de régler deux altitudes de départ différentes. L'altitude de départ 1 peut, p.ex., être celle de votre domicile. L'altitude de départ 2 peut, p.ex., être celle de votre lieu de vacances.

Après avoir saisi votre altitude de départ, vous pouvez, avant chaque trajet, recalibrer l'altitude actuelle mesurée rapidement et aisément en fonction de l'altitude de départ.

Terme "Recalibrage":

un recalibrage doit être effectué avant chaque trajet.

La pression atmosphérique actuelle est mesurée par le M6 et convertie en une valeur d'altitude. En fonction de la météo, la pression atmosphérique change cependant chaque jour.

L'affichage de l'altitude actuelle change donc en permanence. Votre altitude de départ reste cependant toujours la même.

Le recalibrage permet de recalculer la pression atmosphérique actuelle mesurée en fonction de l'altitude de départ réglée. Après le recalibrage, l'altitude actuelle correspond à nouveau à l'altitude de départ réglée. Vous pouvez alors démarrer.

Comment régler les altitudes de départ ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages". Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

La touche BIKE vous permet d'accéder au réglage de Alti de Ref.

Ouvrez le réglage de l'Alti de Ref avec la touche SET.

Les touches BIKE ou TPC vous permettent de sélectionner l'altitude de départ 1 ou l'altitude de départ 2.

La touche SET vous permet d'ouvrir le réglage.

La touche BIKE permet d'augmenter la valeur de l'altitude de départ et la touche TPC de la réduire.

Réglages - Altitude de départ

Lorsque la valeur réglée pour l'altitude de départ est correcte, confirmez le réglage au moyen de la touche SET. Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

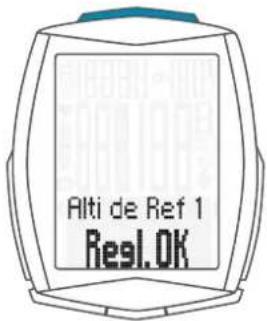

Altí de Ref 1 Regl.OK

Réglages - Altitude actuelle

Le M6 permet de régler l'altitude actuelle.

L'altitude actuelle peut être réglée lorsque, p.ex., vous ne démarrez d'aucun de vos deux altitudes de départ réglée ou lorsque, p.ex., vous voyez dans un col une indication d'altitude différente de l'altitude actuellement affichée par le M6.

L'altitude actuelle peut être indiquée en mètres / pieds ou en pression atmosphérique au-dessus du niveau de la mer. Les indications relatives à la pression atmosphérique au-dessus du niveau de la mer sont fournies par différents sites météorologiques.

Comment régler l'altitude actuelle ?

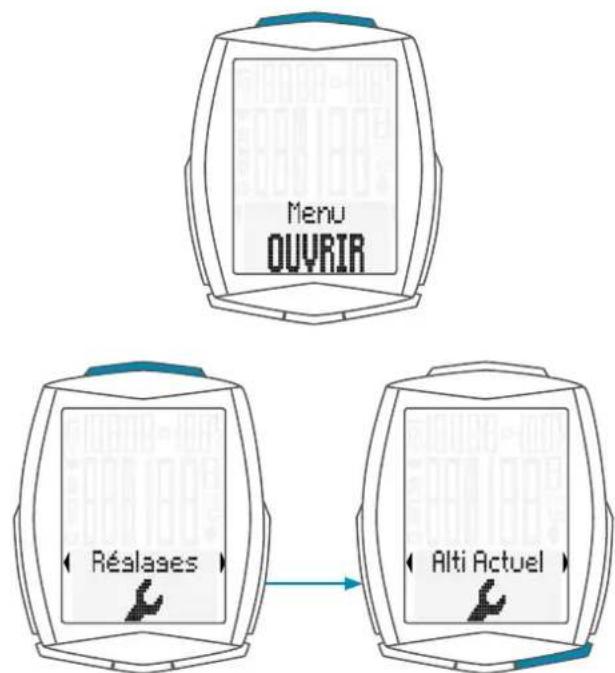

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages". Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage de l'altitude actuelle.

La touche SET vous permet d'ouvrir le réglage de l'altitude actuelle.

Réglages - Altitude actuelle

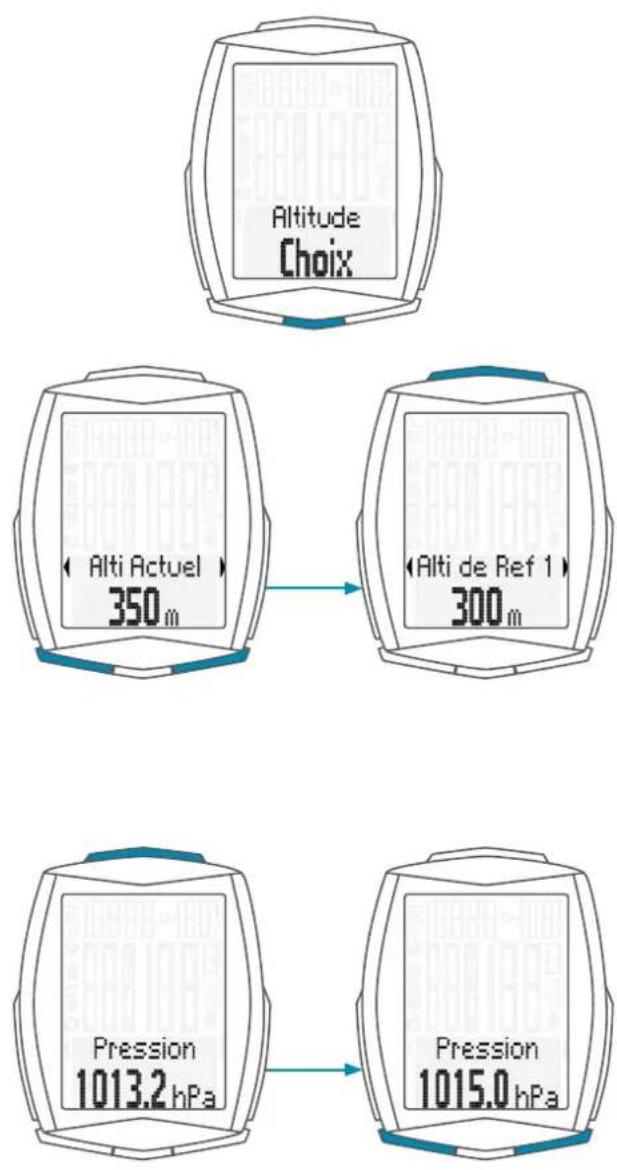

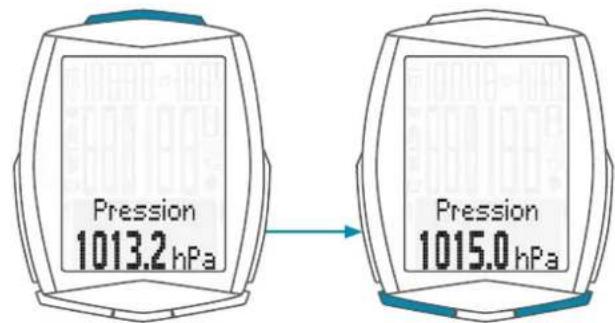

Les touches BIKE ou TPC vous permettent de sélectionner si vous souhaitez régler l'altitude en mètres / pieds ou en pression atmosphérique au-dessus du niveau de la mer.

Confirmez la sélection avec la touche SET.

Le réglage s'ouvre alors.

Les touches BIKE ou TPC vous permettent de modifier la valeur.

Real. Metre 144 Real. Metre 394

Réglage au moyen de la pression atmosphérique au-dessus du niveau de la mer.

Pression 1013.2 hPa Pression 1015.0 hPa

Confirmez le réglage avec la touche SET.

Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Alti Actuel Regl. OK

Réglages - Recalibrage de l'altitude avant le départ

"Recalibrage" signifie que

la pression atmosphérique actuelle est mesurée par le M6 et convertie en une valeur d'altitude. En fonction de la météo, la pression atmosphérique change chaque jour. L'affichage de l'altitude actuelle change donc en permanence. L'altitude de départ de votre domicile reste cependant toujours la même.

Le recalibrage permet de recalculer la pression atmosphérique actuelle mesurée en fonction de l'altitude de départ réglée. Après le recalibrage, le M6 indique l'altitude de départ de votre domicile correctement comme altitude actuelle.

Le recalibrage doit être effectué avant un tour.

Comment procéder ?

Maintenez la touche ALTI enfoncée jusqu'à ce que le menu s'ouvre.

Les touches BIKE ou TPC permettent de basculer entre l'ALTITUDE DE REF 1 et l'ALTITUDE DE REF 2 en fonction de votre lieu de départ.

Confirmez alors l'altitude de départ souhaitée avec la touche SET.

L'altitude de départ est appliquée et s'affiche comme ALTITUDE ACTUELLE.

Vous pouvez alors démarrer.

Outre la possibilité de choisir entre deux altitudes de départ, il est également possible de régler l'ALTITUDE ACTUELLE manuellement.

Ceci est utile lorsque vous ne démarrez ni de votre ALTITUDE DE REF 1, ni de votre ALTITUDE DE REF 2.

Le réglage de l'ALTITUDE ACTUELLE se fait en mètres.

Si vous ne connaissez pas l'altitude, cependant, vous pouvez également recourir à la saisie de la "Pression atmos-phérique au-dessus du zéro absolu".

Les données relatives à la pression atmosphérique sont reprises sur différents sites météo.

Ces données permettent au compteur de calculer et l'afficher l'altitude actuelle.

Altitude Choix Alti Actuel 350 m Alti de Ref 1 300 m Pression 1013.2 hPa Pression 1015.0 hPa

Réglages - Heure

Avec le VDO M6, vous pouvez régler l'heure au format "12 heures AM/PM" ou au format "24 heures".

Le format de l'heure est défini dans les réglages des unités de mesure (cf. page 24).

Comment régler l'heure ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages". Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage de l'heure.

La touche SET vous permet d'ouvrir le réglage de l'heure.

Le chiffre des heures s'affiche.

Les touches BIKE ou TPC vous permettent de modifier le réglage des heures.

Confirmez le réglage avec la touche SET.

Affichage au format "24 heures"

Heure 00:00 Heure 14:00

Affichage au format "12 heures"

Heure PM 02:24 Heure AM 02:24

Réglages - Heure

Les minutes clignotent alors à l'écran.

Les touches BIKE ou TPC vous permettent de régler les minutes.

Heure 14:00 Heure 14:23

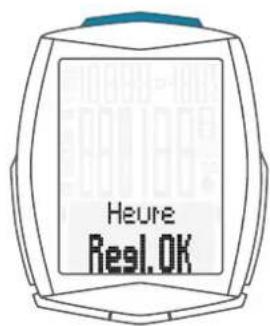

Confirmez le réglage avec la touche SET. Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Heure Regl. OK

Réglages - Date

Le M6 permet de régler la date.

La date peut être réglée au format JJ/MM/AA ou au format MM/JJ/AA. Le format de la date est défini dans les réglages des unités de mesure. Cf. page 24.

Comment régler la date ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages". Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage de la date.

Ouvrez le réglage avec la touche SET.

Ouvrez le réglage avec la touche SET.

Réglez tout d'abord l'année.

Les touches BIKE ou TPC vous permettent de modifier le réglage.

Confirmez le réglage avec la touche SET.

Vous pouvez alors régler le mois.

Les touches BIKE ou TPC vous permettent de modifier le réglage.

Confirmez le réglage avec la touche SET.

Réglez alors le jour.

Les touches BIKE ou TPC vous permettent de modifier le réglage.

Confirmez le réglage avec la touche SET.

Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Date Regl. OK

Réglages - Activation / Désactivation du bip

Le M6 permet d'activer ou désactiver le bip de la fonction "Fréquence cardiaque".

Comment régler le bip ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages". Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage du bip (Beeper).

Ouvrez le réglage avec la touche SET.

Les touches BIKE ou TPC vous permettent de sélectionner si le bip doit être activé ou désactivé.

Confirmez le réglage avec la touche SET. Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Réglages - Valeurs totales

Le M6 permet de régler à tous moment les valeurs totales, p.ex. au début d'une nouvelle saison.

ATTENTION : Le M6 dispose d'une mémoire pour les valeurs totales. Toutes les valeurs totales sont mémorisées même après un remplacement de la pile.

Les valeurs totales suivantes peuvent être réglées :

• Distance totale
• Temps total
• Dénivelé en montée
• Dénivelé en descente
• Altitude maximale atteinte
• Distance en montée
• Distance en descente
  – Calories totales brûlées

Pour chaque valeur totale, vous pouvez régler les valeurs séparément pour le vélo 1 et le vélo 2.

Comment régler les valeurs totales ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages". Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des Totale (valeurs totales).

La touche SET vous permet d'ouvrir les réglages pour les valeurs totales.

Les touches BIKE ou TPC vous permettent de parcourir les réglages des valeurs totales jusqu'au réglage souhaité.

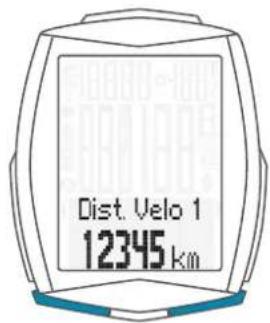

Le VDO M6 vous permet de régler la distance totale parcourue. Vous pouvez, p.ex., indiquer vos données ici au début d'une nouvelle saison cycliste. La distance totale peut être réglée séparément pour le vélo 1 et le vélo 2.

ATTENTION : Le M6 dispose d'une fonction de sauvegarde des données. Les données ne sont ainsi pas perdues lors du remplacement de la pile.

Comment régler la distance totale ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

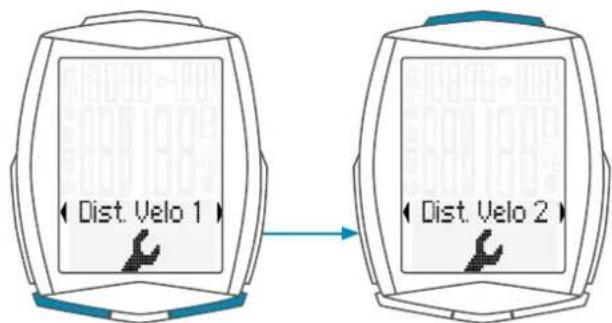

Les touches BIKE ou TPC vous permettent d'accéder au réglage des valeurs totales.

Ouvrez le réglage avec la touche SET.

Les touches BIKE ou TPC vous permettent d'accéder au réglage de la distance totale.

Ouvrez le réglage avec la touche SET.

Les touches BIKE ou TPC vous permettent de sélectionner si vous souhaitez régler la distance totale pour le vélo 1 ou le vélo 2.

Confirmez la sélection avec la touche SET.

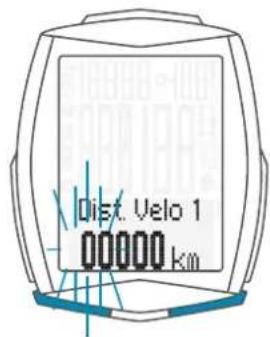

Le chiffre de gauche clignote.

Les touches BIKE ou TPC vous permettent de modifier ce chiffre.

Lorsque ce chiffre est réglé, confirmez le réglage avec la touche SET.

Le chiffre suivant commence à clignoter et peut être réglé. Les touches BIKE ou TPC vous permettent de modifier ce chiffre.

Lorsque ce chiffre est également réglé, confirmez le réglage avec la touche SET.

Le chiffre suivant clignote.

Lorsque vous avez réglé tous les chiffres, confirmez à nouveau le réglage avec la touche SET.

Le message Regl. OK apparaît à l'écran. La valeur réglée est appliquée.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée. Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Réglages - Valeurs totales / Temps total

Un temps total peut être réglé sur le VDO M6.

Vous pouvez, p.ex., indiquer votre temps total ici au début d'une nouvelle saison cycliste (total des temps de tous les tours). Le réglage peut être effectué séparément pour le vélo 1 et le vélo 2.

ATTENTION : Le M6 dispose d'une fonction de sauvegarde des données. Les données ne sont ainsi pas perdues lors du remplacement de la pile.

Comment régler le temps total ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des valeurs totales.

Ouvrez le réglage avec la touche SET.

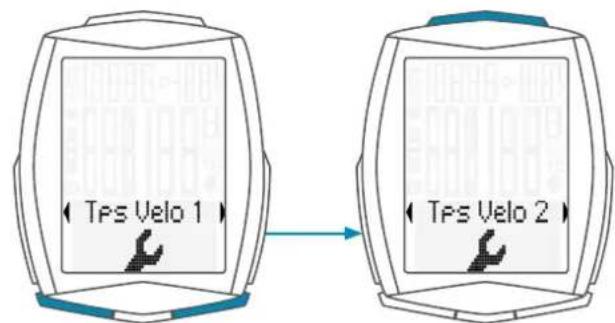

Les touches BIKE ou TPC vous permettent d'accéder au réglage du temps total.

Avec la touche SET, ouvrez le réglage pour le temps total.

Les touches BIKE et TPC vous permettent de sélectionner si vous souhaitez régler le temps total pour le vélo 1 ou le vélo 2.

Confirmez votre choix avec la touche SET.

Le chiffre de gauche du réglage des heures clignote et peut être réglé.

Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Tras Velo 1 - 0000 h

Réglages - Valeurs totales / Temps total

Le chiffre suivant à gauche commence à clignoter et peut être réglé.

Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Une fois les 4 chiffres des heures réglés, confirmez le réglage avec la touche SET.

Tres Velo 1 -1234 h

Le réglage des minutes s'ouvre alors.

Les touches BIKE ou TPC vous permettent de régler les minutes.

Lorsque les minutes sont réglées, confirmez le réglage avec la touche SET.

Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Trs Velo 1 Regl. OK

Réglages – Valeurs totales / Dénivelé en montée

Le M6 vous permet, à tout moment, de régler le dénivelé parcouru en montée. Ce réglage peut, p.ex., être effectué au début de la saison cycliste. Le réglage peut être effectué séparément pour le vélo 1 et le vélo 2.

ATTENTION : Le M6 dispose d'une fonction de sauvegarde des données. Les données ne sont ainsi pas perdues lors du remplacement de la pile.

Comment régler le dénivelé total en montée ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des valeurs totales.

Ouvrez le réglage avec la touche SET.

Les touches BIKE ou TPC vous permettent d'accéder au réglage du Deniv Asc (dénivelé en montée).

Ouvrez le réglage avec la touche SET.

Les touches BIKE ou TPC vous permettent de sélectionner si vous souhaitez régler le dénivelé en montée pour le vélo 1 ou le vélo 2.

Ouvrez le réglage avec la touche SET.

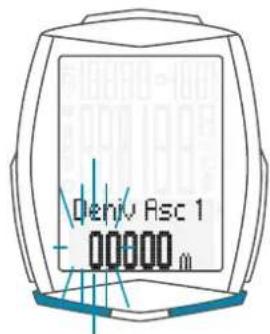

Le chiffre de gauche du réglage clignote et peut être réglé. Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Réglages – Valeurs totales / Dénivelé en montée

Le chiffre suivant à gauche commence à clignoter et peut être réglé.

Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Lorsque tous les chiffres sont réglés, confirmez le réglage avec la touche SET.

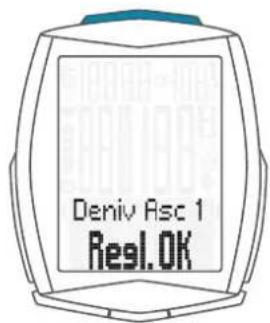

Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Réglages – Valeurs totales / Dénivelé en descente

Le M6 vous permet, à tout moment, de régler le dénivelé parcouru en descente. Ce réglage peut, p.ex., être effectué au début de la saison cycliste. Le réglage peut être effectué séparément pour le vélo 1 et le vélo 2.

ATTENTION : Le M6 dispose d'une fonction de sauvegarde des données. Les données ne sont ainsi pas perdues lors du remplacement de la pile.

Comment régler le dénivelé total en descente ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des valeurs totales.

Ouvrez le réglage avec la touche SET.

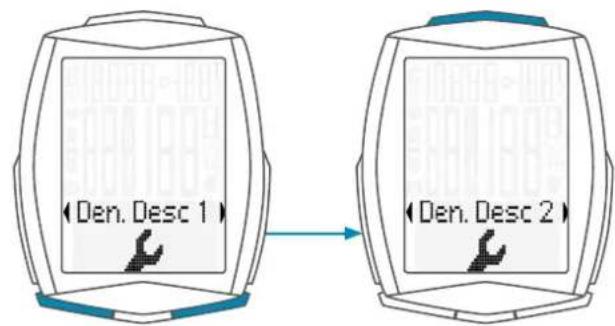

Les touches BIKE ou TPC vous permettent d'accéder au réglage du Deniv Desc (dénivelé en descente).

Ouvrez le réglage avec la touche SET.

Les touches BIKE ou TPC vous permettent de sélectionner si vous souhaitez régler le dénivelé en descente pour le vélo 1 ou le vélo 2.

Ouvrez le réglage avec la touche SET.

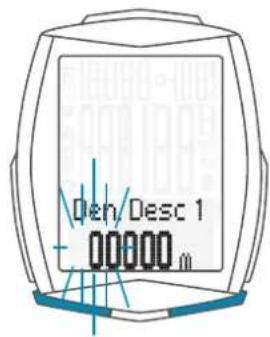

Le chiffre de gauche du réglage clignote et peut être réglé. Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Den. Desc 1 00000 m

Réglages – Valeurs totales / Dénivelé en descente

Le chiffre suivant à gauche commence à clignoter et peut être réglé.

Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Lorsque tous les chiffres sont réglés, confirmez le réglage avec la touche SET.

Den. Desc 1 -98765 mm

Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

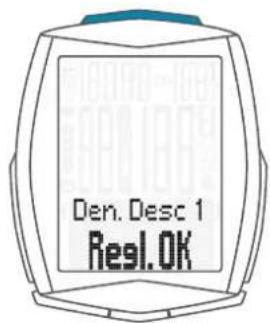

Den. Desc 1 Regl. OK

Réglages – Valeurs totales / Altitude maximale

Le M6 permet de régler l'altitude la plus haute atteinte jusqu'ici, séparément pour le vélo 1 et le vélo 2.

ATTENTION : Le M6 dispose d'une fonction de sauvegarde des données. Les données ne sont ainsi pas perdues lors du remplacement de la pile.

Comment régler l'altitude maximale atteinte ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des valeurs totales.

Ouvrez le réglage avec la touche SET.

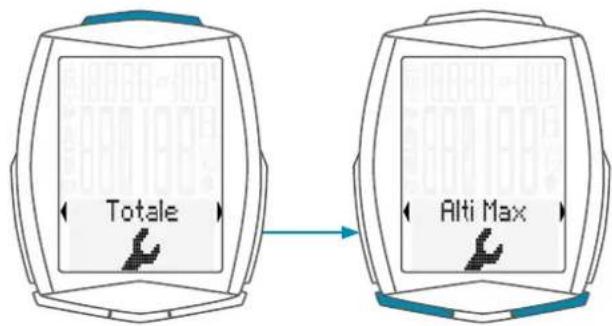

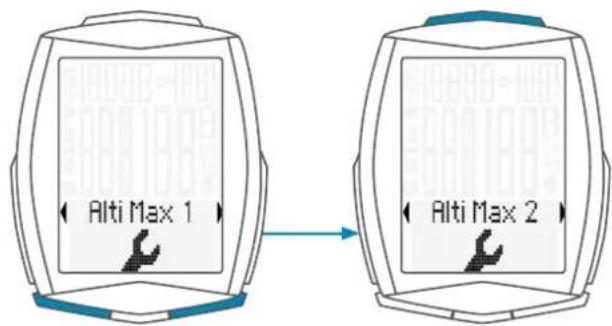

Les touches BIKE ou TPC vous permettent d'accéder au réglage de l'altitude max. (atteinte).

Ouvrez le réglage avec la touche SET.

Menu OUYRIR Réalages

Les touches BIKE ou TPC vous permettent de sélectionner si vous souhaitez procéder au réglage pour le vélo 1 ou le vélo 2.

Confirmez la sélection avec la touche SET.

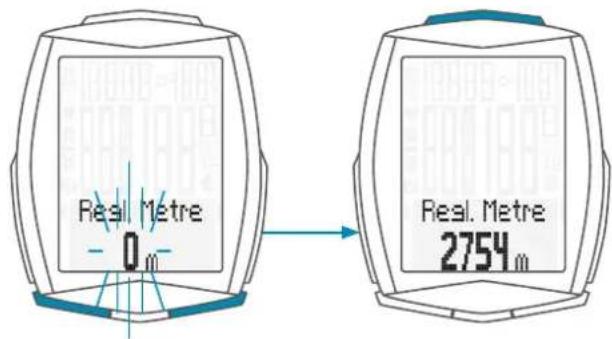

Le réglage s'ouvre et le chiffre à saisir clignote.

Les touches BIKE ou TPC vous permettent de modifier la valeur des chiffres.

Confirmez le réglage avec la touche SET.

Real. Metre 0 m Real. Metre 2754 m

Réglages - Valeurs totales / Altitude maximale

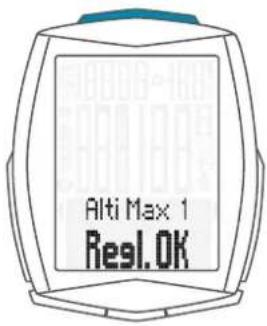

Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Réglages – Valeurs totales / Distance en montée

Le M6 permet de régler les distances parcourues en montée, séparément pour le vélo 1 ou le vélo 2, p.ex., au début d'une nouvelle saison cycliste.

ATTENTION : Le M6 enregistre toutes les données totales, même en cas de remplacement de la pile. Aucune donnée n'est perdue.

Comment régler la distance parcourue en montée ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des valeurs totales.

Ouvrez le réglage avec la touche SET.

Les touches BIKE ou TPC vous permettent d'accéder au réglage de la Dist Asc (distance parcourue en montée).

La touche SET vous permet d'ouvrir le réglage.

Les touches BIKE ou TPC vous permettent de sélectionner si vous souhaitez procéder au réglage pour le vélo 1 ou le vélo 2.

La touche SET vous permet de confirmer la sélection et d'ouvrir le réglage.

Le chiffre de gauche clignote. Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Réglages – Valeurs totales / Distance en montée

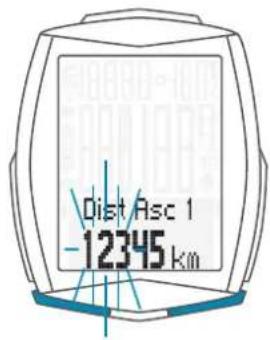

Le chiffre suivant à gauche commence à clignoter et peut être réglé.

Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Lorsque tous les chiffres sont réglés, confirmez le réglage avec la touche SET.

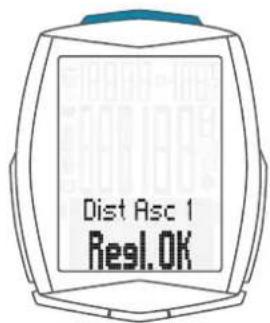

Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Le M6 permet de régler les distances parcourues en descente, séparément pour le vélo 1 ou le vélo 2, p.ex., au début d'une nouvelle saison cycliste.

ATTENTION : Le M6 enregistre toutes les données totales, même en cas de remplacement de la pile. Aucune donnée n'est perdue.

Comment régler la distance parcourue en descente ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des valeurs totales.

Ouvrez le réglage avec la touche SET.

Les touches BIKE ou TPC vous permettent d'accéder au réglage de la Dist Desce (distance parcourue en descente).

La touche SET vous permet d'ouvrir le réglage.

Les touches BIKE ou TPC vous permettent de sélectionner si vous souhaitez procéder au réglage pour le vélo 1 ou le vélo 2.

La touche SET vous permet de confirmer la sélection et d'ouvrir le réglage.

Le chiffre de gauche clignote. Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Le chiffre suivant à gauche commence à clignoter et peut être réglé.

Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Lorsque tous les chiffres sont réglés, confirmez le réglage avec la touche SET.

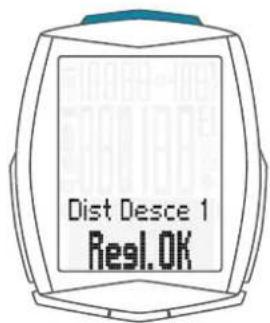

Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Réglages – Valeurs totales / Calories totales brûlées

Le M6 permet de régler les calories totales brûlées lors de tous les tours, séparément pour le vélo 1 ou le vélo 2, p.ex., au début d'une nouvelle saison cycliste.

ATTENTION : Le M6 enregistre toutes les données totales, même en cas de remplacement de la pile. Aucune donnée n'est perdue.

Comment régler les calories totales brûlées ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET. "Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des valeurs totales.

Ouvrez le réglage avec la touche SET.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des Kcal Tot (calories totales brûlées).

La touche SET vous permet d'ouvrir le réglage.

Les touches BIKE ou TPC vous permettent de sélectionner si vous souhaitez procéder au réglage pour le vélo 1 ou le vélo 2.

La touche SET vous permet de confirmer la sélection et d'ouvrir le réglage.

Kcal Tot 1 Kcal Tot 2

Le chiffre de gauche clignote. Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Kcal Tot 1 00000 Kcal

Réglages – Valeurs totales / Calories totales brûlées

Le chiffre suivant à gauche commence à clignoter et peut être réglé.

Les touches BIKE ou TPC vous permettent de régler la valeur pour ce chiffre.

Confirmez le réglage avec la touche SET.

Lorsque tous les chiffres sont réglés, confirmez le réglage avec la touche SET.

Kcal Tot 1 12345 Kcal

Le message Regl. OK apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Kcal Tot 1 Resl. OK

Réglages – Valeurs totales / Mise à zéro des valeurs totales

Le M6 offre la possibilité de remettre les valeurs totales à zéro. Avant le début de la nouvelle saison cycliste, vous pouvez ainsi remettre toutes les valeurs de l'année à zéro très confortablement.

Comment mettre les valeurs totales à zéro ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des valeurs totales.

Ouvrez le réglage avec la touche SET.

Les touches BIKE ou TPC vous permettent d'accéder au réglage pour la Totals Reset (mise à zéro des valeurs totales).

Ouvrez le réglage avec la touche SET.

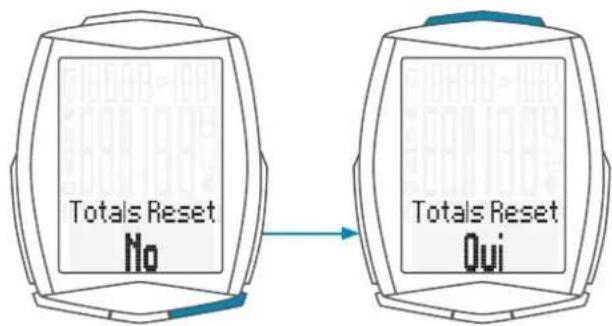

"Totals reset - NON" apparaît à l'écran.

La touche BIKE vous permet d'afficher "Totals reset - OUI".

Si vous êtes sûr de vouloir remettre les valeurs totales à zéro, confirmez "OUI" avec la touche SET.

Les valeurs totales sont alors remises à zéro.

ATTENTION : Il est IMPOSSIBLE d'annuler cette opération.

Réglages - Valeurs totales / Mise à zéro des valeurs totales

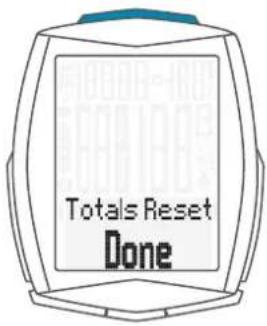

Le message Totals Reset - Done apparaît à l'écran.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Réglage du navigateur

Le navigateur est un second compteur des kilomètres quotidiens, totalement indépendant.

Le navigateur peut

• être remis à zéro aussi souvent que souhaité pendant un tour,
• être réglé sur une distance,
• compter ou décompter au départ d'une distance réglée.

Comment procéder ?

Affichez la fonction "Navigator" au moyen de la touche BIKE.

Speed km/h Navigator 0.00 km

Lorsque la fonction "Navigator" apparaît à l'écran, maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglage" s'ouvre.

Sélectionnez tout d'abord si le navigateur doit compter ou décompter au départ de la valeur réglée.

Vous pouvez effectuer votre choix avec la touche BIKE.

Confirmez la sélection avec la touche SET.

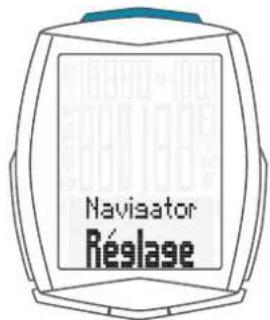

Navigator Réglage

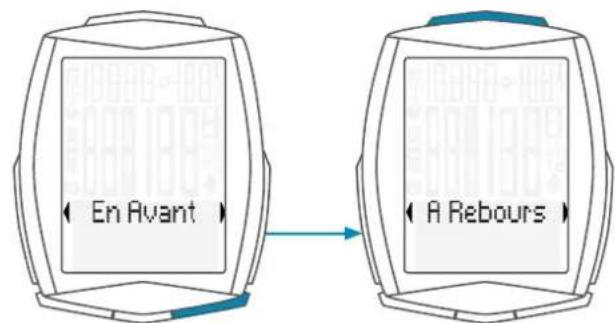

En Avant A Rebours

Le réglage de la valeur pour la distance s'ouvre.

Le premier chiffre à gauche clignote.

Les touches BIKE ou TPC vous permettent de modifier ce chiffre.

Confirmez le réglage avec la touche SET.

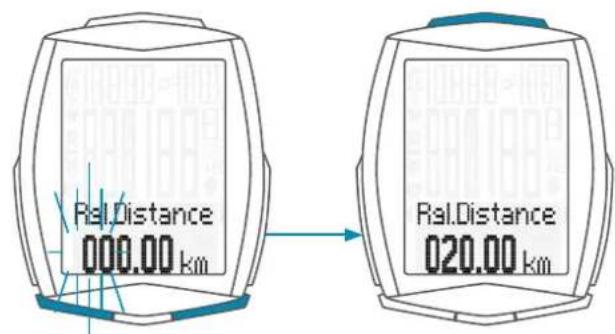

Rsl.Distance 000.00 km Rsl.Distance 020.00 km

Réglage du navigateur

Le second chiffre à gauche clignote.

Les touches BIKE ou TPC vous permettent de modifier ce chiffre.

Confirmez le réglage avec la touche SET.

Une fois tous les chiffres réglés, confirmez la saisie avec la touche SET.

Le message Regl. OK apparaît à l'écran. Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

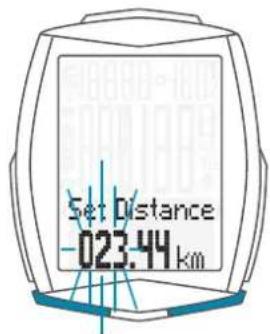

Set Distance -023.44 km

Real. OK

Mise à zéro du navigateur

Le navigateur peut être mis à zéro aussi souvent que vous le souhaitez.

Comment procéder ?

Affichez la fonction "Navigateur" au moyen de la touche BIKE.

Navigator 23.44 km

Maintenez la touche BIKE enfoncée lorsque la fonction "Navigator" est affichée à l'écran.

"Navigator RESET" apparaît alors à l'écran.

Si vous maintenez la touche BIKE enfoncée, le navigateur est remis à zéro.

Navigator RESET

Compteur partiel

Le VDO M6 est doté d'un compteur partiel pour les temps et distances ; celui-ci fonctionne à la façon d'un chronomètre. Lorsque le compteur partiel fonctionne, le temps et la distance parcourue pendant ce temps sont enregistrés.

Démarrage du compteur partiel

Appuyez simultanément sur les touches BIKE et SET. Le temps partiel apparaît immédiatement à l'écran et le symbole du compteur partiel est visible.

432 20°C 31 102 km/h TS Temps 0:14

La touche BIKE vous permet d'accéder à la distance partielle.

443 20°C 31 102 km/h TS Distance 1 0.45 km

Arrêt du compteur partiel

Pour arrêter le compteur partiel, appuyez simultanément sur les touches BIKE et SET.

ATTENTION : Si vous faites une pause (vitesse égale à zéro), le compteur partiel s'arrête également automatiquement.

Lorsque vous repartez (le compteur partiel est toujours actif, ce qui est visible au symbole "5" à l'écran), le compteur partiel redémarre alors automatiquement.

445 20°C 31° 182 km/h 1 TS Temps 30:46

Redémarrage du compteur partiel

Si vous avez arrêté le compteur partiel manuellement et souhaitez le redémarrer, appuyez à nouveau simultanément sur les touches BIKE et SET. Le compteur partiel continue alors à compter en partant de la dernière valeur.

Mise à zéro du compteur partiel

Pour qu'une mise à zéro soit possible, le temps partiel ou la distance partielle doivent être affichés à l'écran.

Maintenez la touche BIKE enfoncée.

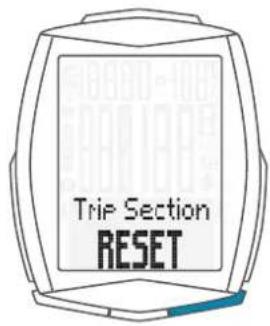

Le texte Trip Section RESET apparaît à l'écran.

Si vous continuez d'appuyer sur la touche BIKE, les données du compteur partiel sont alors remises à zéro.

Les données suivantes sont remises à zéro :

- Distance partielle

- Temps partiel

Mise à zéro des données du tour après le trajet

Après chaque tour quotidien, vous pouvez remettre les données de ce tour à zéro. Le VDO M6 est prêt pour le tour suivant.

ATTENTION : Votre distance totale (kilomètres totaux parcourus), votre temps total, le dénivelé total et les calories totales brûlées (lorsque l'option "Fréquence cardiaque" est active) ne sont pas mis à zéro.

Comment procéder ?

Maintenez la touche BIKE enfoncée pendant quelques secondes.

Le texte Valeurs Jour RESET apparaît à l'écran.

Si vous continuez d'appuyer sur la touche BIKE, les données du tour sont alors remises à zéro.

Les données suivantes sont remises à zéro :

- Distance

- Temps

- Vitesse moyenne

- Vitesse max.

- Dénivelé en montée / descente

- Distance en montée / descente

- Altitude maximale du tour

- Montée / Descente moyenne du tour

- Montée / Descente maximale du tour

- Profil d'altitude du tour

Valeurs Jour RESET

Lorsque l'option "Fréquence cardiaque" est active (cf. page 71):

- Fréquence cardiaque moyenne

- Fréquence cardiaque maximale

- Temps dans, au-dessus et en dessous de la zone d'entraînement réglée

- Calories

- Graphique de la fréquence cardiaque

- Graphique d'intensité

Lorsque l'option "Cadence" est active (cf. page 76) :

- Cadence moyenne

– Cadence maximale

Mémorisation des données du tour

Le M6 peut mémoriser les données des tours. Les données de 10 tours peuvent être mémorisées. Lorsque la mémoire de données est pleine, le premier tour enregistré est effacé et remplacé par le nouveau tour enregistré.

Les données suivantes sont enregistrées pour les tours :

• Date du tour
• Distance
• Temps
• Vitesse moyenne
• Vitesse totale
• Température min./max.
  – Dénivelé en montée / descente
• Distance en montée / descente
• Altitude maximale
• Montée / Descente moyenne
• Montée / Descente max.

Lorsque l'option "Fréquence cardiaque" est active :

• Répartition des valeurs de fréquence cardiaque dans les zones d'intensité
• Temps passés dans les zones d'intensité
• Calories brûlées
• Fréquence cardiaque moyenne
• Fréquence cardiaque maximale
• Temps dans / au-dessus / en dessous de la zone d'entraînement réglée

Lorsque l'option "Cadence" est active :

• Cadence moyenne
  – Cadence maximale

Une requête est émise pour l'enregistrement après chaque mise à zéro des données des tours.

La requête "Enregistrer - OUI" apparaît à l'écran.

Avec la touche SET, confirmez l'enregistrement des données du tour.

Si vous ne souhaitez PAS enregistrer les données du tour, sélectionnez "NON" avec la touche BIKE et confirmez ce choix avec la touche SET.

Après l'enregistrement (ou NON) des données du tour, le M6 revient automatiquement au mode "Fonctions".

Enresister Oui

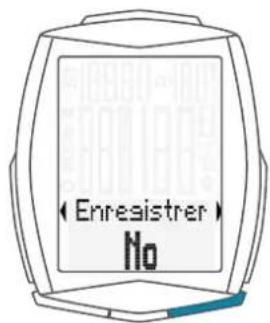

Enresister No

Consultation des données du tour dans la mémoire

Le M6 peut enregistrer les données de 10 tours.

Ces données peuvent être consultées à tout moment.

Comment consulter les données d'un tour ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu s'ouvre.

Après avoir ouvert le menu, "Memory" s'affiche à l'écran.

La touche SET vous permet d'ouvrir la mémoire.

Memory

Les touches BIKE ou TPC vous permettent de parcourir les 10 tours enregistrés.

Ouvrez le tour souhaité avec la touche SET.

Parcourez les données du tour au moyen des touches BIKE et TPC.

La touche SET (maintenue enfoncée) vous permet quant à elle de revenir au mode "Fonctions".

Memory 1 01.09.13

Choix du vélo - Vélo 1 ou Vélo 2

Le VDO M6 est doté d'une fonction de détection automatique du vélo.

Avec les données digitales de l'émetteur de vitesse, le VDO M6 reçoit également des informations sur le vélo utilisé (1 ou 2).

Les données totales sont ainsi enregistrées pour le vélo 1 ou le vélo 2.

ATTENTION : Dans l'émetteur, l'interrupteur de détection du vélo doit être réglé sur VELO 1 ou VELO 2 lors de la première mise en service. C'est la seule façon pour que le système de détection automatique du vélo fonctionne.

Cf. "Réglage de l'émetteur", page 20.

Activation / Désactivation du mode d'éclairage

Le M6 est doté d'un écran éclairé.

Lorsque le mode d'éclairage est actif, l'écran s'allume pendant quelques secondes à chaque fois qu'une touche est enfoncée.

Lorsque le mode d'éclairage est actif, l'icône "Ampoule" s'affiche en haut de l'écran.

ATTENTION : Le mode d'éclairage est désactivé lorsque le M6 passe en mode de veille, p.ex. lorsque vous faites une pause pendant un tour. Ceci évite toute consommation inutile de la pile.

103 20°C 21 106 km/h Distance 0.51 km

Comment activer le mode d'éclairage ?

Appuyez simultanément sur les touches SET et TPC.

"Lumière ON" s'affiche à l'écran et l'icône de l'ampoule apparaît.

Lumière ON

103 20°C 2/1 106 km/h Distance 0.51 km

Comment désactiver le mode d'éclairage ?

Appuyez simultanément sur les touches SET et TPC.

"Lumière OFF" s'affiche à l'écran et l'icône de l'ampoule disparaît.

Lumière OFF

Activation de l'option "Fréquence cardiaque"

Le M6 peut afficher la fréquence cardiaque.

ATTENTION : L'option "Fréquence cardiaque" ne peut être activée que lorsque l'émetteur de fréquence cardiaque VDO (n° art. CP3013) est disponible.

Comment activer l'option "Fréquence cardiaque" ?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des Sensor (émetteurs).

Ouvrez le réglage des émetteurs au moyen de la touche SET.

Menu OUYRIR

Réslases Sensor

"Frequ. Card. OFF" clignote à l'écran.

Avec la touche BIKE, sélectionnez ON.

Confirmez votre choix avec la touche SET.

Frequ. Card. OFF Frequ. Card. ON

La sélectionnée est confirmée par Regl. OK à l'écran.

L'option "Fréquence cardiaque" est alors active.

La touche SET (maintenue enfoncée) vous permet quant à elle de revenir au mode "Fonctions".

Sensor Regl. OK

Ecran dans l'option "Fréquence cardiaque"

Lorsque l'option "Fréquence cardiaque" est active, la fréquence cardiaque actuelle s'affiche à gauche de l'écran.

Lorsque l'option "Fréquence cardiaque" est active, les flèches de l'indicateur montrent si la fréquence cardiaque est inférieure ou supérieure à la zone d'entraînement choisie.

La montée / descente actuelle, affichée ici lorsque l'option "Fréquence cardiaque" n'est pas active, apparaît alors en haut à droite de l'écran.

La température peut être consultée via le menu, dans les fonctions "Cycle", avec la touche BIKE.

349 133 236 km/h 1 Distance 3.32 km

350 133 236 km/h 1 Température 18.5 °C

Affectation des touches avec l'option "Fréquence cardiaque"

Les fonctions "Fréquence cardiaque" peuvent être consultées au moyen de la touche TPC (TOTAL / PULS / CAD) lorsque l'option "Fréquence cardiaque" est active.

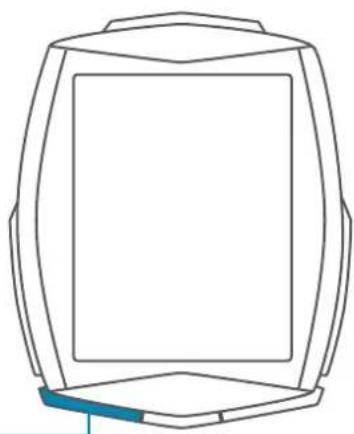

La touche TPC (TOTAL / PULS / CAD) a les fonctions suivantes lorsque l'option "Fréquence cardiaque" est active :

En mode "Fonctions":

• Consultation des fonctions "Fréquence cardiaque" (défilement des fonctions - avant)
• Consultation de la zone d'entraînement FC (maintenir la touche enfoncée)

En mode "Réglages" :

• Défilement des points du menu "Réglages" (arrière)
• Modification des données à réglée (réduction)

Fonctions dans l'option "Fréquence cardiaque"

Lorsque l'option "Fréquence cardiaque" est active, les fonctions "Fréquence cardiaque" peuvent être consultées avec la touche TPC (TOTAL / PULS / CAD).

Les fonctions suivantes s'affichent l'une après l'autre :

Graphique de la fréquence cardiaque

Affiche l'évolution de la fréquence cardiaque pendant les 10-15 dernières minutes du tour en cours.

Graphique des zones

Avec la fréquence cardiaque actuelle affichée sous forme de pourcentage de la fréquence cardiaque maximale personnelle et affichage de la zone d'entraînement choisie FIT / FAT / OWN.

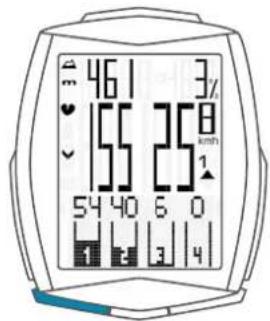

Graphique des zones d'intensité

Indique le pourcentage des 4 zones d'intensité prédéfinie pendant l'entraînement.

Calories

Indique le nombre de calories brûlées pour le tour actuel.

Fréquence cardiaque moyenne

Indique la fréquence cardiaque moyenne pour le tour actuel.

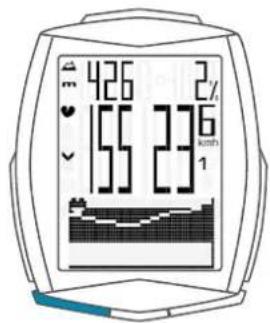

426 155 236 km/h 1 2%

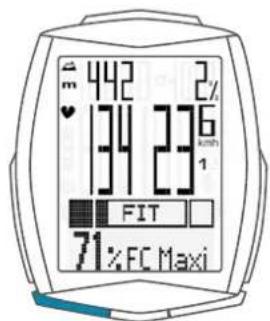

442 134 236 km/h 1 FIT 71% FC Maxi

461 3% 155 258 kmn 54 40 6 0 1 2 3 4

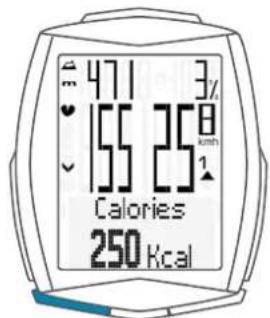

471 3% 155 258 km/h Calories 250 Kcal

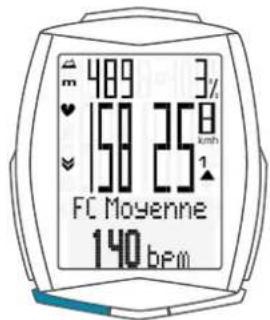

489 3% 150 258 km/h FC Moyenne 140 bpm

Fonctions dans l'option "Fréquence cardiaque"

Fréquence cardiaque maximale

Indique la fréquence cardiaque maximale pour le tour actuel.

502 3% 158 258 km/h FC Maxi 158 bpm

Temps en dessous

de la zone d'entraînement réglée.

Indique le temps pendant lequel la fréquence cardiaque actuelle était inférieure à la limite inférieure de la zone d'entraînement.

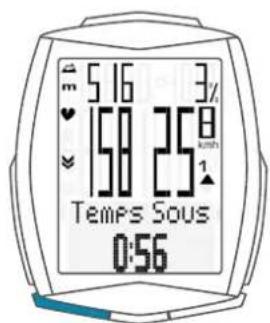

5:16 3% 158 258 km/h Temps Sous 0:56

Temps dans

la zone d'entraînement réglée.

Indique le temps pendant lequel la fréquence cardiaque actuelle se situait dans la zone d'entraînement sélectionnée.

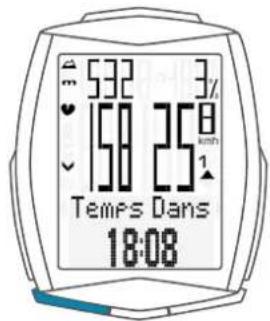

532 158 258 Temps Dans 18:08

Temps au-dessus

de la zone d'entraînement réglée.

Indique le temps pendant lequel la fréquence cardiaque actuelle était supérieure à la limite supérieure de la zone d'entraînement.

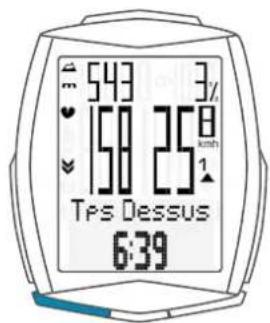

543 31⁄2 158 258 km/h 1 Tps Dessus 6:39

Choix de la zone d'entraînement FC

Vous avez le choix entre 3 zones d'entraînement lorsque la fonction "Fréquence cardiaque" est active :

Zone FAT

Sélectionnez cette zone d'entraînement si vous souhaitez encourager une combustion optimale des graisses pendant l'entraînement.

Limite inférieure à 55% de la FCmax.

Limite supérieure à 70% de la FCmax.

Zone FIT

Sélectionnez cette zone d'entraînement si vous souhaitez encourager un état de forme général.

Limite inférieure à 70% de la FCmax.

Limite supérieure à 80% de la FCmax.

Zone OWN

Sélectionnez cette zone d'entraînement si vous souhaitez définir votre propre objectif d'entraînement.

Vous pouvez alors régler les limites supérieure et inférieure dans les réglages, sous MES DONNEES.

Basées sur la FCmax calculée ou réglée, les limites supérieure et inférieure calculées ou réglées apparaissent à l'écran pour la zone d'entraînement concernée.

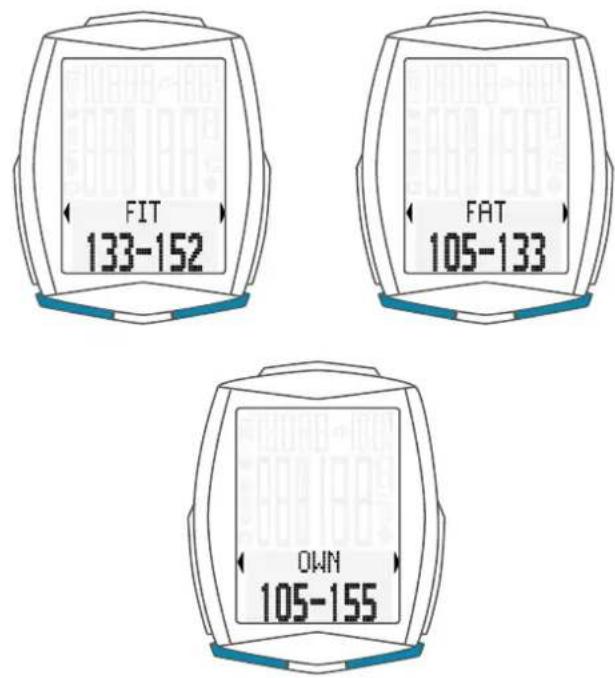

Les touches BIKE ou TPC vous permettent de sélectionner une des 3 zones d'entraînement.

Confirmez la sélection avec la touche SET.

Comment procéder ?

Maintenez la touche TPC (TOTAL / PULS / CAD) enfoncée jusqu'à ce que le menu de sélection de la Zone FC s'ouvre.

FC Zone Choix

Le VDO M6 confirme votre sélection avec Regl.0K.

Le M6 revient automatiquement au mode "Fonctions".

FC Zone Regl. OK

Activation de l'option "Cadence"

Le M6 peut afficher la cadence.

ATTENTION : Pour ce faire, l'émetteur de cadence VDO (n° art. CP3012) doit être installé.

L'option "Cadence" doit être active dans les réglages.

Comment activer l'option "Cadence"?

Maintenez la touche SET enfoncée jusqu'à ce que le menu "Réglages" s'ouvre.

Avec la touche BIKE, passez de "Memory" à "Réglages".

Ouvrez le réglage avec la touche SET.

"Language" apparaît à l'écran.

Les touches BIKE ou TPC vous permettent d'accéder au réglage des émetteurs.

La touche SET vous permet d'ouvrir le réglage des émetteurs.

Avec la touche SET, confirmez le réglage Frequ. Card. OFF.

Vous pouvez alors activer la cadence au moyen de la touche BIKE.

Frequ. Card. OFF

Passez de OFF à ON avec la touche BIKE.

Confirmez la sélection avec la touche SET.

L'option "Cadence" est alors active.

Cadence OFF Cadence ON

Activation de l'option "Cadence"

Le VDO M6 confirme votre réglage avec Regl. OK.

Si vous souhaitez procéder à d'autres réglages, les touches BIKE ou TPC vous permettent d'accéder aux autres réglages.

Si vous ne souhaitez pas procéder à d'autres réglages, maintenez la touche SET enfoncée.

Le menu "Réglages" se ferme.

Le VDO M6 revient en mode "Fonctions".

Sensor Resl. OK

Ecran dans l'option "Cadence"

Lorsque l'option "Cadence" est active, la cadence actuelle s'affiche en haut à droite de l'écran.

L'affichage de la température se trouve alors dans le menu "Fonctions Cycle".

611 σ 72 31 25 km/h Temperature 19.5 °C

Affectation des touches et fonctions avec l'option "Cadence"

Lorsque l'option "Cadence" est active, les fonctions "Cadence" peuvent être affichées au moyen de la touche TCP (TOTAL / PULS / CAD).

Cadence actuelle

S'affiche en permanence en haut à droite de l'écran.

Cadence moyenne

La fréquence moyenne pour le tour actuel s'affiche ici.

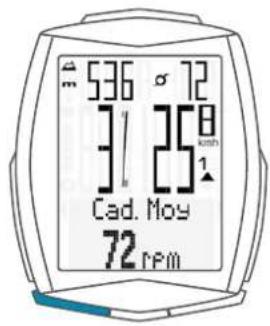

536 σ 72 31 258 km/h Cad. Moy 72 RPM

Cadence maximale

La fréquence maximale pour le tour actuel s'affiche ici.

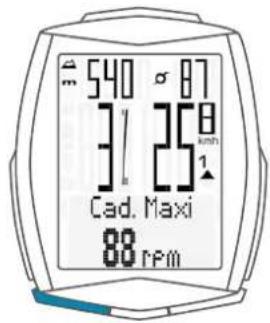

540 σ 87 31 258 kmh 1 Cad. Maxi 88 RPM

Montage de l'émetteur de cadence

Le montage de l'émetteur de cadence est décrit dans les instructions d'utilisation de l'émetteur de cadence.

Vous trouverez une vidéo expliquant le montage de l'émetteur de cadence à l'adresse : www.vdocyclecomputing.com/service

Options "Fréquence cardiaque" + "Cadence"

Vous pouvez activer les fonctions "Fréquence cardiaque" et "Cadence" simultanément sur le VDO M6.

La fréquence cardiaque et la cadence s'affichent alors simultanément à l'écran.

Pour activer la fonction "Fréquence cardiaque", reportez-vous à la page 71.

Pour activer la fonction "Cadence", reportez-vous à la page 76.

Ecran avec les options "Fréquence cardiaque" + "Cadence"

Lorsque la fréquence cardiaque et la cadence sont actives, les deux valeurs s'affichent simultanément à l'écran.

La fréquence cardiaque actuelle apparaît alors au centre, à gauche, à la place de la montée / descente en %.

La cadence apparaît quant à elle à la place de la température, en haut à droite.

542 153 Distance 25.15 km ø 73 258 kmh 1

La montée / descente en % peut alors être consultée au moyen de la touche ALTI.

La température peut alors être consultée au moyen de la touche BIKE.

549 86 147 258 Asc-Desc 3x

552 °86 147 258 km/h Temperature 19.5°C

Affectation des touches / Fonctions avec les options "Fréquence cardiaque" + "Cadence"

Toutes les fonctions "Fréquence cardiaque" et "Cadence" peuvent être consultées au moyen de la touche TPC (TOTAL / PULS / CAD).

Vous trouverez une description des fonctions "Fréquence cardiaque" à la page 73.

Vous trouverez une description des fonctions "Cadence" à la page 78.

547 σ 72 153 148 kmh Distance 1.52 km

547 72 144 148 kmn 1 Calories 123 Kcal

547 72 144 148 km/h 1 Temps Sous 0:09

547 ♂ 95 144 148 kmh Cad. Moy 73 rem

Remplacement de la pile du compteur

Pour garantir un fonctionnement parfait du compteur, nous recommandons de remplacer la pile chaque année.

ATTENTION : Vos réglages, votre kilométrage total et votre temps total sont conservés lors du remplacement de la pile. AUCUNE donnée n'est perdue.

Vous avez besoin d'une pile 3V de type 2450.

Nous recommandons les piles des marques Sony, Panasonic, Varta ou Duracell.

Comment procéder ?

ETAPE 1 :

Retirez le couvercle du compartiment à pile au moyen d'une pièce de monnaie.

ETAPE 2 :

Retirez la pile vide.

ATTENTION : Attendez 10 secondes avant de mettre la nouvelle pile en place. Le système électronique a besoin de ce temps pour détecter que la pile a été remplacée.

ETAPE 3 :

Placez la batterie, pôle positif vers le haut, dans le boîtier du compteur.

Veiller à ce que la batterie ne se coince pas.

Veillez à ce que le joint en caoutchouc soit bien à plat dans le couvercle du compartiment à batterie.

ETAPE 4 :

Placez le couvercle du compartiment de la pile dans l'ouverture et faites-les tourner vers la droite au moyen d'une pièce de monnaie jusqu'au point de butée.

Remplacement de la pile de l'émetteur de vitesse

La pile de l'émetteur de vitesse devrait être remplacée chaque année de manière à garantir le bon fonctionnement de la transmission radio.

Vous avez besoin d'une pile 3V de type 2032.

Nous recommandons les piles des marques Sony, Panasonic, Varta ou Duracell.

Comment procéder ?

ETAPE 1 :

Retirez le couvercle du compartiment à pile au moyen d'une pièce de monnaie.

ETAPE 2 :

Retirez la pile vide.

ATTENTION : Attendez 10 secondes avant de mettre la nouvelle pile en place. Le système électronique a besoin de ce temps pour détecter que la pile a été remplacée.

ETAPE 3 :

Placez la batterie, pôle positif vers le haut, dans le boîtier de l'émetteur.

Veiller à ce que la batterie ne se coince pas.

Veillez à ce que le joint en caoutchouc soit bien à plat dans le couvercle du compartiment à batterie.

ETAPE 4 :

Placez le couvercle du compartiment de la pile dans l'ouverture et faites-les tourner vers la droite au moyen d'une pièce de monnaie jusqu'au point de butée.

Conditions de garantie

VDO Cycle Part offre une garantie de 2 ans à compter de la date d'achat pour votre compteur VDO. La garantie porte sur les défaillances du matériel ou les erreurs de traitement sur le compteur lui-même, sur le capteur/l'émetteur ou sur le support pour guidon. Les câbles et batteries, ainsi que les matériaux de montage ne sont pas couverts par la garantie.

La droit à garantie n'est valable que lorsque les pièces concernées n'ont pas été ouvertes (exceptions : compartiment à piles du compteur), lorsqu'il n'a pas été fait usage de la force et lorsqu'aucun dégât intentionnel n'a été causé.

Veuillez conserver soigneusement la preuve d'achat ; celle-ci doit être présentée en cas de réclamation.

En cas de réclamation fondée, vous recevrez un appareil de rechange comparable. Le remplacement par un modèle identique ne peut être exigé lorsque la production du modèle faisant l'objet de la réclamation a été stoppée par un changement de modèle. Veuillez vous adresser à votre revendeur pour toute réclamation ou exercice du droit à la garantie. Ou envoyez votre réclamation directement à :

Cycle Parts GmbH

Le Quartier Hornbach 13

Notre hotline est à votre disposition pour toute questions technique :

[phone]

[phone]

Notre ligne d'assistance téléphonique est là pour vous de 10 à 12 heures et de 15 à 17 heures, du lundi au vendredi.

Vous trouverez de plus amples informations techniques à l'adresse : www.vdocyclecomputing.com

Sous réserve de modifications techniques occasionnées par l'amélioration du produit.

Elimination des défaillances

Défaillance Cause possible Remède
Demi-segments dans l'affichage (par ex. après un remplacement de la pile)	Le logiciel du compteur ne fonctionne pas correctement après un changement de la pile.	Retirer la pile et la remettre en place.
Aucun affichage de la vitesse La distance	entre l'émetteur et l'aimant est trop importante ou l'aimant n'est pas correctement positionné par rapport à l'émetteur.	Corriger la position du capteur et de l'aimant.
Aucun affichage de la vitesse La tête du compteur n'est pas correctement enclenchée dans le support du guidon.	Placer la tête du compteur dans le support pour guidon et la tourner jusqu'à la butée ("clic").
Aucun affichage de la vitesse La circonférence	de la roue n'est pas correcte ou est réglée sur zéro.	Régler la circonférence de la roue.
Aucun affichage de la vitesse La pile de l'émetteur est vide. Remplacer la pile de l'émetteur.
Affichage faible La pile est déchargée. Contrôler la pile et, éventuellement,	la remplacer.
Aucun affichage des pulsations L'émetteur	de fréquence cardiaque n'a pas été sélectionné.	Sélectionner l'émetteur de fréquence cardiaque au moyen de la sélection de l'émetteur.
Aucun affichage des pulsations L'émetteur	de fréquence cardiaque n'a pas été couplé.	Activer l'émetteur de fréquence cardiaque et positionner correctement la ceinture thoracique. Mettre le compteur en place dans le support du guidon. Le symbole FC clignote pour indiquer le couplage.
Aucun affichage des pulsations La pile de la sangle thoracique est vide. Remplacer la pile de la sangle thoracique.
Aucun affichage de la cadence. L'émetteur	de cadence n'a pas été couplé.	Activer l'émetteur de cadence. Mettre le compteur en place dans le support du guidon. Le symbole CAD clignote pour indiquer le couplage.
Aucun affichage de la cadence. La pile de l'émetteur de cadence est vide.	Remplacer la pile de l'émetteur de cadence.

Caractéristiques techniques

Compteur :

env. 49 (H) x 38 (I) x 12 (P) mm

Ecran :

env. 39 mm (H), env. 29 mm (l)

Poids du compteur :

env. 30 g

Poids du support pour guidon :

env. 10 g

Poids de l'émetteur de vitesse :

env. 20 g

Poids de l'émetteur de cadence :

env. 20 g

Poids de l'émetteur de fréquence cardiaque :

env. 50 g

Pile du compteur :

3V, type 2450

Durée de vie de la pile du compteur :

env. 2 ans (env. 400 heures de conduite, env. 8 000 km (5 000 miles)

Pile de l'émetteur de vitesse :

3V, type 2032

Durée de vie de la pile de l'émetteur de vitesse :

env. 1,5 ans (env. 1000 heures de conduite, env. 20 000 km (12 000 mi)

Durée de vie de la pile de l'émetteur de cadence :

3V, type 2032

Durée de vie de la pile de l'émetteur de cadence :

env. 1,5 ans (env. 1000 heures de conduite, env. 20 000 km (12 000 mi)

Pile de l'émetteur de fréquence cardiaque :

3V, type 2032

Durée de vie de la pile de l'émetteur de fréquence cardiaque :

env. 1,5 ans (env. 1000 heures de conduite, env. 20 000 km (12 000 mi)

Portées des ondes :

Emetteur de vitesse : 75 cm

Emetteur de cadence : 90 cm

Emetteur de fréquence cardiaque : 75 cm

Plage d'affichage de température de l'écran :

-20°C à +70°C/ -4°F à +158°F

Plage de vitesse pour une roue de 2155 mm :

min. 2,0 km/h,

max. 199 kmh

Plage de mesure – Temps :

Jusqu'à 99:59:59 (HH:MM:SS)

Plage de mesure – Distance quotidienne :

Jusqu'à 9 999,99 km ou mi

Plage de mesure – Navigateur :

De -99,99 à +999,99 km ou mi

Plage de mesure – KM total :

Jusqu'à 99 999 km ou mi

Plage de mesure – Temps total :

9999:59 (HHHH:MM)

Plage de mesure – Fréquence cardiaque :

40 à 240 bpm

Plage de mesure – Cadence :

20 à 180 rpm

Plage de réglage – Circonférence de la roue :

de 100 mm à 3999 mm (3,9 à 157,4 pouces)

Plage de mesure – Altitude :

-999 m à +4999 m / -999 ft à 16.999 ft

Elimination correcte de ce produit (déchets électriques)

(S'applique dans les pays de l'Union Européenne, ainsi que dans les autres pays européens présentant un système de collecte séparé). Le marquage du produit ou des documents correspondants indique que celui-ci ne peut pas être éliminé avec les déchets ménagers normaux à la fin de sa durée de vie. Eliminez cet appareil séparément de manière à ne pas nuire à l'environnement ou à la santé en raison d'une élimination incontrôlée des déchets. Recyclez l'appareil de manière à encourage une réutilisation durable des ressources. Les utilisateurs privés doivent contacter le

revendeur auquel ils ont acheté le produit ou les autorités compétentes de manière à savoir comment ils peuvent recycler l'appareil dans le respect de l'environnement. Les utilisateurs professionnels doivent s'adresser à leur fournisseur et consulter les conditions reprises dans le contrat de vente. Ce produit ne peut pas être éliminé avec les autres déchets commerciaux.

Déclaration de conformité UE

Nous, CYCLE PARTS GmbH, Le Quartier Hornbach 13, D-67433 Neustadt/Weinstr., déclarons que les compteurs cycle VDO avec transmission radio VDO M6 et tous les émetteurs D3-SPD, D3-CAD, D3-HR satisfont aux exigences fondamentales de l'article 3 de la directive R&TTE 1999/5/CE en cas d'utilisation conforme aux dispositions.

Vous trouverez la déclaration de conformité à l'adresse : www.vdocyclecomputing.com.

Neustadt, Octobre 2013

FCC-Addendum
