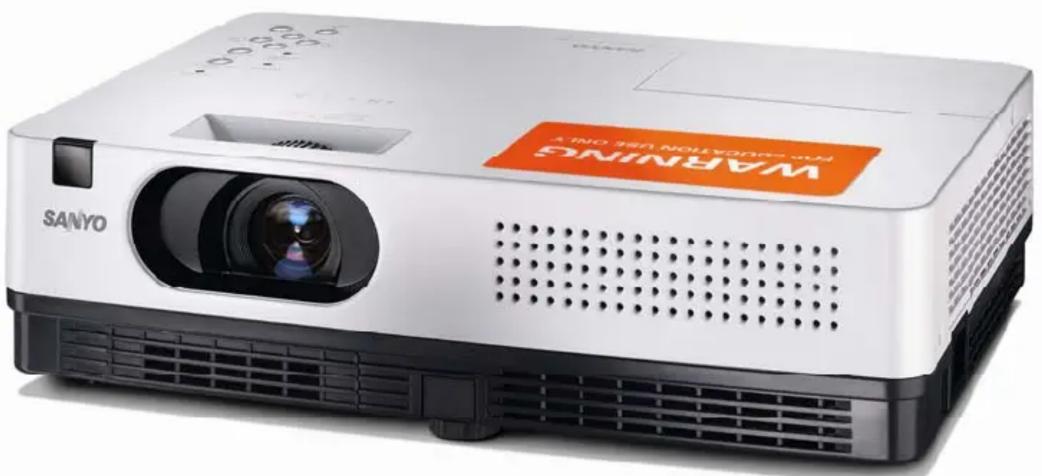

PLCXE34 - Projecteur SANYO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur
Marque	Sanyo
Modèle	PLCXE34
Luminosité	1500 lumens ANSI
Résolution native	1024 x 768 (XGA)
Technologie d'affichage	3 × 0,55" TFT polysilicium (4:3)
Lampe	UHP 215W
Durée de vie de la lampe	Jusqu'à 6000 h (mode Eco), 4000 h (mode Normal)
Contraste	500:1
Correction trapézoïdale	Verticale ±30°
Distance de projection	1,3 m à 11,8 m
Taille d'image (diagonale)	40" à 300"
Entrées vidéo	1x Dsub15 (RGB analogique, Composant, S-Vidéo), 1x RCA (Composite)
Sorties vidéo	1x Dsub15 (Moniteur out)
Entrées audio	1x Mini Jack (PC), 2x RCA (Vidéo)
Sortie audio	1x Mini Jack
Connectivité réseau	RJ45 (LAN), RS232
Niveau sonore	29 dB(A) (mode Eco), 34,3 dB(A) (mode Normal)
Consommation électrique	181 W (Eco), 218 W (Normal), 247 W (Élevé), 0,7 W (Veille)
Dimensions (L × H × P)	333,5 × 94,2 × 247 mm
Poids	2,6 kg
Alimentation	100-240 V AC, 50/60 Hz
Sécurité	Code PIN antivol
Accessoires inclus	Guide rapide, manuel sur CD, câble d'alimentation, télécommande
Garantie	3 ans

FOIRE AUX QUESTIONS - PLCXE34 SANYO

Comment remplacer la lampe du projecteur Sanyo PLCXE34 ?

Éteignez le projecteur et débranchez-le. Laissez refroidir la lampe pendant au moins 45 minutes. Ouvrez le volet de la lampe sur le côté, dévissez la lampe usagée, insérez la nouvelle lampe (type UHP 215W) et refermez. Réinitialisez le compteur horaire de la lampe dans le menu.

Quelles sont les résolutions supportées par le PLCXE34 ?

Le projecteur accepte les résolutions jusqu'à WUXGA, y compris UXGA, WXGA, SXGA+, SXGA, XGA, SVGA, VGA et MAC. La résolution native est XGA (1024x768).

Comment connecter un ordinateur au projecteur ?

Utilisez un câble VGA (Dsub15) pour relier la sortie de l'ordinateur à l'entrée 'Computer In' du projecteur. Vous pouvez également connecter l'audio via un câble mini-jack de l'ordinateur à l'entrée 'Audio In Computer'.

Comment utiliser la correction trapézoïdale ?

Appuyez sur le bouton 'Keystone' de la télécommande ou du panneau de commande. Utilisez les touches directionnelles pour corriger la distorsion verticale de l'image (de ±30°).

Le projecteur dispose-t-il d'une connexion réseau ?

Oui, il est équipé d'un port RJ45 pour le contrôle et la surveillance réseau, ainsi que d'un port RS232 pour la commande série.

Quelle est la durée de vie de la lampe en mode Eco ?

La lampe peut durer jusqu'à 6000 heures en mode Eco, contre 4000 heures en mode Normal. Cela permet de réduire le coût de fonctionnement.

Comment nettoyer le filtre à air du projecteur ?

Éteignez le projecteur et débranchez-le. Localisez le filtre à air sur le côté, retirez-le et nettoyez-le avec un aspirateur ou de l'eau tiède (laissez sécher complètement avant de le remettre). Remplacez-le s'il est endommagé.

Quels types de signaux vidéo le projecteur accepte-t-il ?

Il prend en charge les systèmes NTSC, PAL, SECAM, NTSC4.43, PAL-M et PAL-N. Il accepte également les signaux HDTV 1080i/50, 1080i/60, 1035i et 720p.

Comment activer le mode Eco pour économiser l'énergie ?

Dans le menu OSD (On-Screen Display), allez dans 'Réglages lampe' ou 'Mode lampe' et sélectionnez 'Eco'. Cela réduit la luminosité et le bruit, tout en prolongeant la durée de vie de la lampe.

Que faire si le projecteur ne s'allume pas ?

Vérifiez que le câble d'alimentation est bien branché et que la prise fonctionne. Assurez-vous que le couvercle de la lampe est correctement fermé. Si le voyant 'Lampe' clignote, la lampe peut être défectueuse ou nécessiter un remplacement.

MODE D'EMPLOI PLCXE34 SANYO

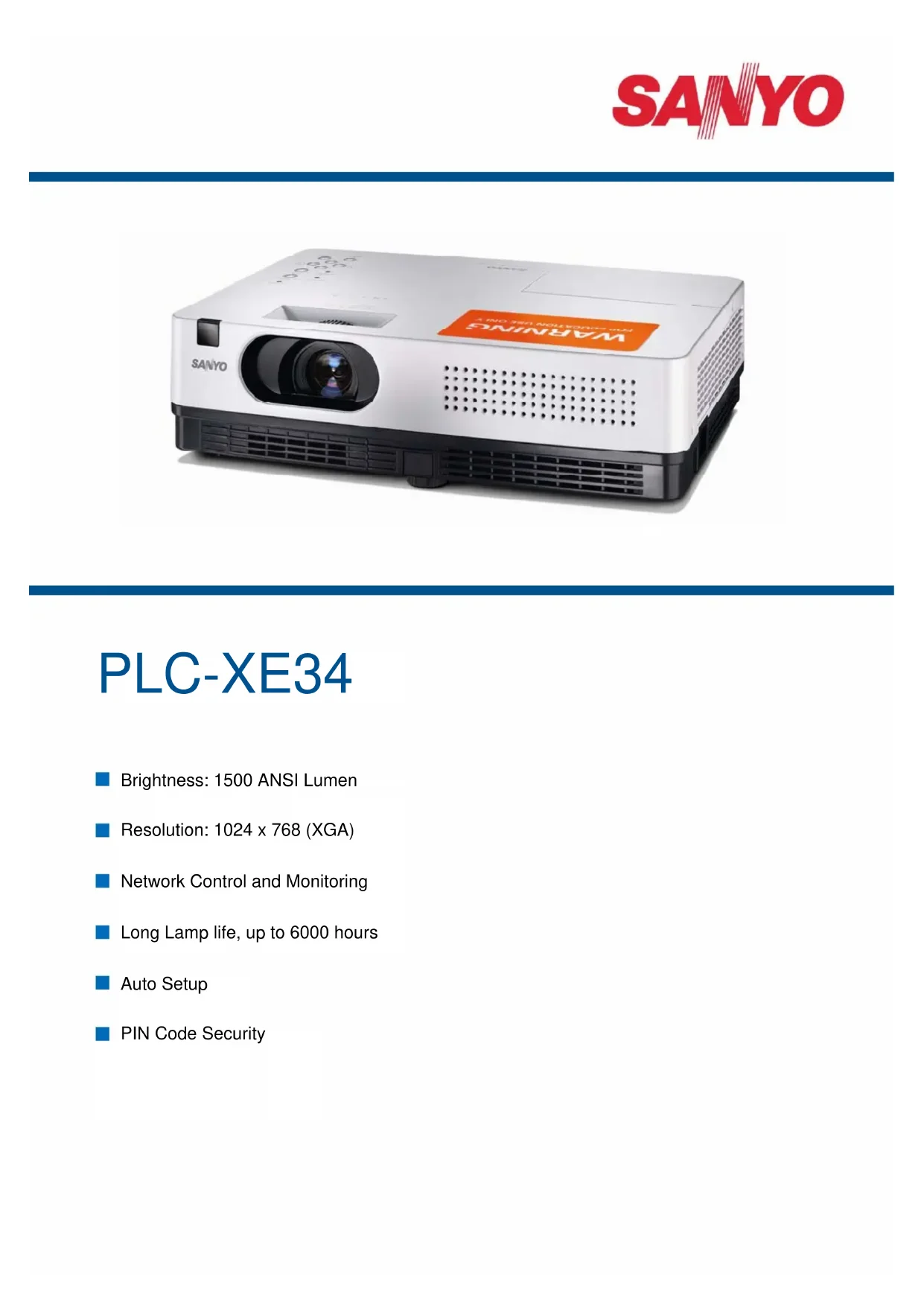

PLC-XE34

Brightness: 1500 ANSI Lumen
Resolution: 1024 x 768 (XGA)
Network Control and Monitoring
Long Lamp life, up to 6000 hours
Auto Setup
PIN Code Security

PLC-XE34

TECHNICAL DETAILS

Category Business and Education

Panel 3 × 0.55 TFT Polysilicon (4:3)

Lamp 215w UHP

Brightness ANSI lumens 1500

Lamp Service Life 6,000h (Eco Mode), 4000h (Normal Mode)

Fan Noise 29dBA (Eco Mode), 34.3dBA (Normal Mode)

Standard Lens F=2-2.15, f=18.38-22.06mm

Throw Distance Ratio 1.62-1.92:1

Throw Distance 1.3m - 11.8m

Contrast Ratio 500:1

Resolution in pixels 1024 x 768 (XGA)

Image size min-max (diagonal) 40" - 300"

Uniformity 85%

Bandwidth/Frequency

Colour Systems

Connections

140MHz, Horizontal 15kHz - 100kHz, Vertical 50Hz - 100Hz
NTSC, PAL, SECAM, NTSC4.43, PAL-M, PAL-N
Inputs: 1 x Dsub15 (Analog RGB, Component, S-Video)
1 x Dsub15 (Analog RGB, Monitor Out)
1 x RCA (Composite Video)
1 x Mini Jack (Audio in Computer)
2 x RCA (Audio in Video)
1 x Mini Jack (Audio Out)
1 x Dsub9 (RS232 Control)
1 x RJ45 (LAN connection)

Keystone Correction

Vertical ±30°

HDTV Signals

Computer Compatibility

Zoom/Focus

Power Consumption/Voltage

Warranty

Dimensions (W× H× D)

Weight

Standard Accessories

1080i/50, 1080i/60, 1035i, 720p

WUXGA, UXGA, WXGA, SXGA+, SXGA, XGA, SVGA, VGA, MAC

1.2x/Manual

181w (Eco Mode), 218w (Normal Mode), 247w (High Mode), 0.7w (Standby Mode)

3 Year

333.5 × 94.2 × 247 ~mm

2.6kg

Quick Ref Guide, Owners Manual (CD ROM), Power Cable, Remote Control

Optional Accessories POA-CA-COMPVGA (3 RCA - Dsub15 Cable), POA-CA-VGAS (S-Video - Dsub15

Cable), POA-CA-SCART (Scart - Dsub15 Cable)

• You can use the distance calculator at www.uk.sanyo.com to determine exact image sizes and distances

Technical specifications subject to change without notice. Status 06/2010
