NUAGE FADER - Contrôleur audio YAMAHA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de mixage numérique
Caractéristiques techniques principales	Faders motorisés, 16 faders, 8 boutons de sélection, écran OLED pour chaque canal
Alimentation électrique	Alimentation externe fournie
Dimensions approximatives	600 mm x 300 mm x 100 mm
Poids	3,5 kg
Compatibilités	Compatible avec les systèmes de mixage YAMAHA NUAGE et autres logiciels de production audio
Fonctions principales	Contrôle de mixage, automatisation des faders, intégration avec DAW
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service après-vente YAMAHA
Sécurité	Utiliser uniquement l'alimentation fournie, éviter l'exposition à l'eau et à l'humidité
Informations générales utiles	Vérifier la compatibilité avec votre système avant l'achat, consulter le manuel d'utilisation pour les spécifications détaillées

FOIRE AUX QUESTIONS - NUAGE FADER YAMAHA

Comment connecter le YAMAHA NUAGE FADER à mon ordinateur ?

Pour connecter le YAMAHA NUAGE FADER à votre ordinateur, utilisez un câble USB et branchez-le sur le port USB de l'appareil. Assurez-vous que les pilotes nécessaires sont installés sur votre ordinateur.

Que faire si le YAMAHA NUAGE FADER ne répond pas ?

Si le YAMAHA NUAGE FADER ne répond pas, essayez de le débrancher et de le rebrancher. Vérifiez également que l'alimentation est correctement connectée et que le logiciel de contrôle est en cours d'exécution.

Comment calibrer les faders du YAMAHA NUAGE FADER ?

Pour calibrer les faders, accédez au menu de configuration dans le logiciel de contrôle et sélectionnez l'option de calibration. Suivez les instructions à l'écran pour ajuster les faders selon vos préférences.

Le YAMAHA NUAGE FADER est-il compatible avec tous les logiciels de mixage ?

Le YAMAHA NUAGE FADER est principalement conçu pour fonctionner avec les logiciels compatibles Nuage de Yamaha, mais il peut également fonctionner avec d'autres logiciels qui prennent en charge l'interface MIDI.

Comment mettre à jour le firmware du YAMAHA NUAGE FADER ?

Pour mettre à jour le firmware, téléchargez la dernière version du firmware depuis le site officiel de Yamaha. Branchez le YAMAHA NUAGE FADER à votre ordinateur, lancez le programme de mise à jour et suivez les instructions à l'écran.

Que faire si un des faders ne fonctionne pas correctement ?

Si un des faders ne fonctionne pas correctement, essayez de le réinitialiser en le déplaçant complètement vers le haut et vers le bas plusieurs fois. Si le problème persiste, vérifiez les connexions et envisagez de contacter le support technique.

Puis-je utiliser plusieurs YAMAHA NUAGE FADER ensemble ?

Oui, il est possible d'utiliser plusieurs YAMAHA NUAGE FADER ensemble. Assurez-vous que votre logiciel de mixage prend en charge plusieurs contrôleurs et configurez-les dans le menu des paramètres.

Où puis-je trouver le manuel d'utilisation du YAMAHA NUAGE FADER ?

Le manuel d'utilisation du YAMAHA NUAGE FADER est disponible sur le site officiel de Yamaha dans la section support. Vous pouvez le télécharger en format PDF.

MODE D'EMPLOI NUAGE FADER YAMAHA

Message de I'equipe de développement 7

Accessoires inclus 7

Éléments à préparer 7

Consultation du manuel 8

Configuration 9

Procedure générale 9

Installation et connexion 10

Configuration de l'alimentation 11

Installation de TOOLS for NUAGE 11

Configuration du Workgroup sur NUAGE 11

Dépannage (lors de la configuration) 12

Annexe 13

Table des matieres des Fonctions Deteillées 13

Mises à jour du microprogramme 13

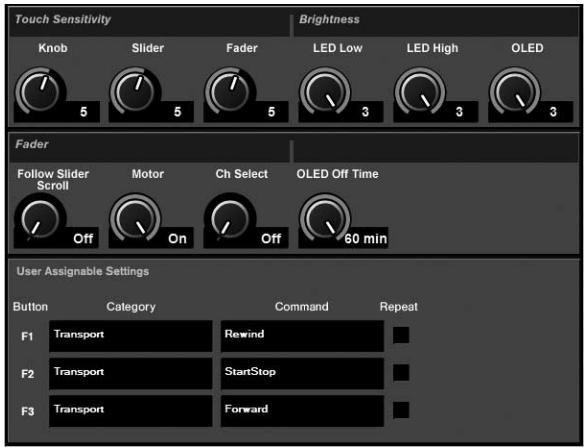

Réglage de la sensibilité au toucher 13

Réglage de la luminosité 14

Calibrage du déplacement ou de la position du fader 14

Réinitialisation des réglages d'usine par défaut 14

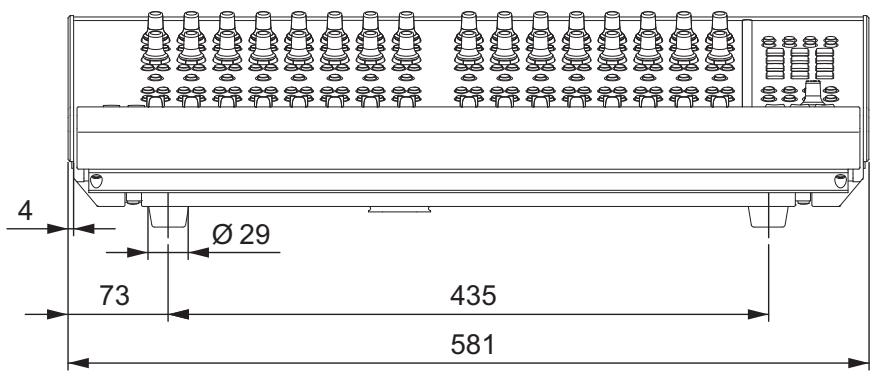

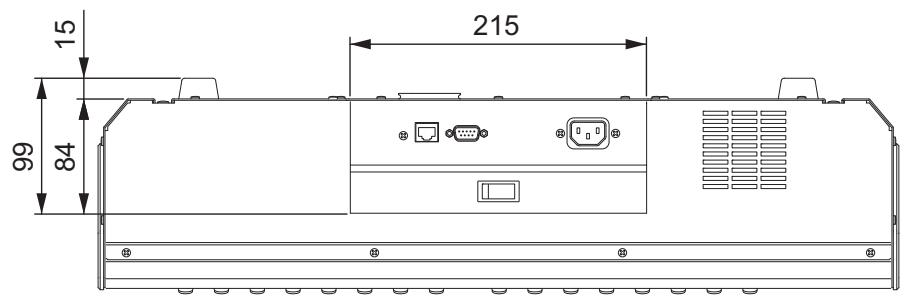

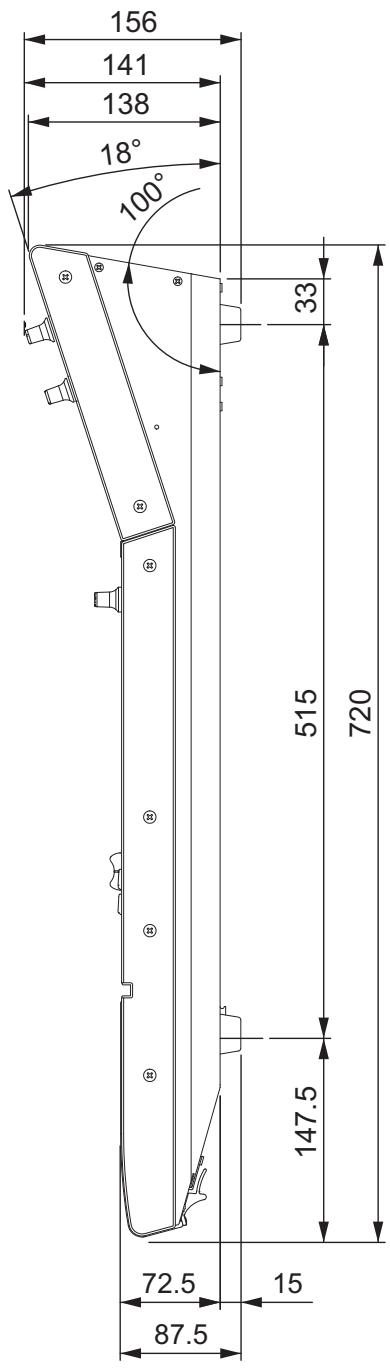

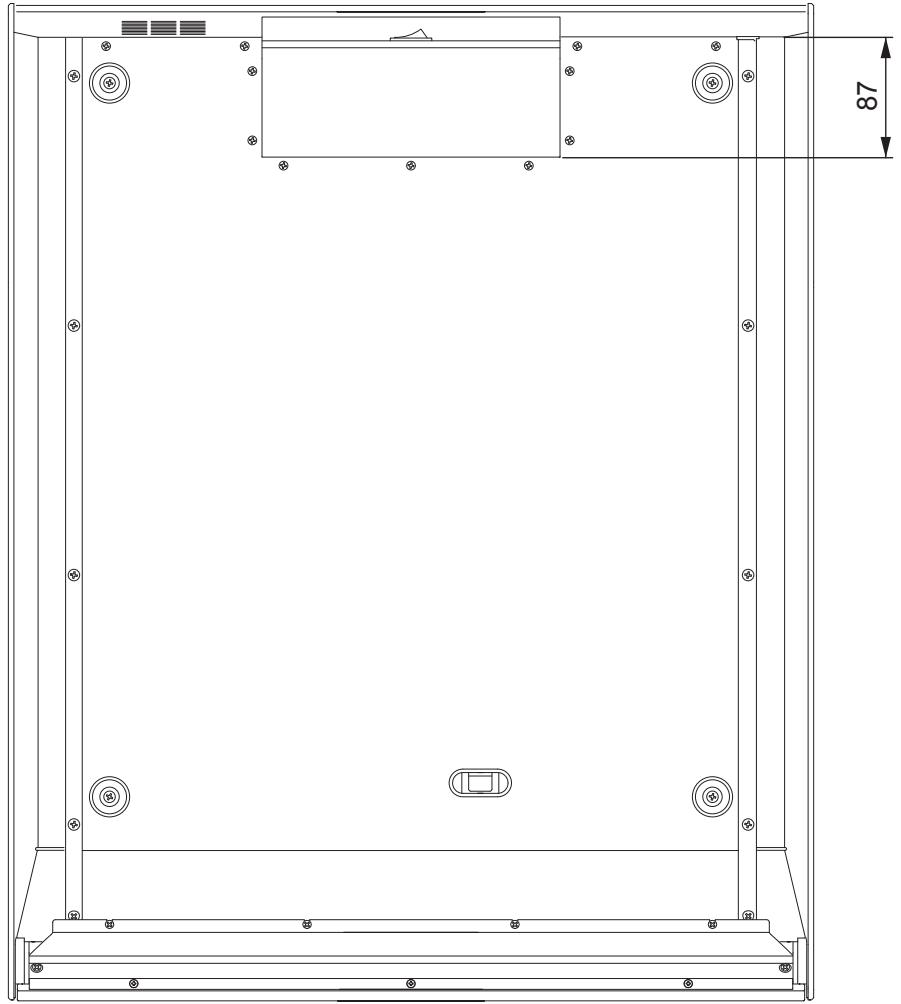

Dimensions 15

Caracteristiques techniques 17

PRECAUTIONS D'USAGE

PRIÈRE DE LIRE ATTENTIVEMENT AVANT DE PROCESSÉR À TOUTE MANIPULATION

• Rangez soigneusement ce manuel pour pouvoir le consulter ultérieurement.

AVENTISSEMENT

Veillez à toujours observer les précautions élémentaires ennumérées ci-après pour éviter de graves blessures, voir la mort, en raison d'un choc électrique, d'un court-circuit, de dégats, d'un incendie ou tout autre risque. La liste de ces précautions n'est pas exhaustive :

Alimentation/Cordon d'alimentation

• Ne laissiez pas le cordon d'alimentation à proximé de sources de chaleur, telles que des radiateurs ou des éléments chauffants. Évitez de le plier de façon excessive ou de l'endommager de chaque manière que ce soit, de placer dessus des objets lourds, de le laisser trainer à où l'on pourrait marcher ou trébucher dessus. Évitez d'enrouler dessus d'autres cables.
• Utilisez uniquement la tension requise pour l'appareil. Celle-ci est imprimée sur la plaque du constructeur de l'appareil.
• Utilisez uniquement le cordon/la fiche d'alimentation fourni(e). Si vous avez l'intention d'exploiter cet apparéil dans une zone géographique différente de celle où vous l'avez acheté, le cordon d'alimentation fourni pourrait se révêler incompatible. Renseignez-vous auprès de votre distributeur Yamaha.
• Vérifiez périodiquement l'etat de la prise électrique, dépoussière-la et nettoyez-la en prénantsoon de retirer toutes les impuretés qui pourrait s'y accumulator.
• Veillez à brancher l'instrument sur une prise appropriée raccordée à la terre. Toute installation non correctement mise à la terre présente un risque de chocolélectrique.

Ne pas ouvrir

• Cet apparéil ne contient aucune piece nécessitant l'intervention de l'utilisateur. N'ouvrez pas l' apparéil et ne tentez pas d'en démonter les éléments internes ou de les modifier de chaque façon que ce soit. Si l' apparéil présente des signes de dysfonctionnement, mettez-le immédiatement hors tension et faites-le contrôle par un technicien Yamaha qualifié.

ATTENTION

Observe tous les précautions élémentaires reprises ci-dessous pour éviter tout risque de blessure corporelle, à vous-même ou votre entourage, ainsi que la dépréciation de l'instrument ou de tout autre bien. La liste de ces précautions n'est toute fois pas exhaustive :

Alimentation/Cordon d'alimentation

• Veillez à toujours saisir la fiche et non le cordon pour débrancher l'appareil de la prise d'alimentation. Si vous tirez sur le cordon, vous risquerez de l'endommager.
• Débranche la fiche électrique de la prise secteur lorsque vous n'utilise pas l'appareil pendant un certain temps ou en cas d'orage.

Emplacement

• Ne placez pas l'appareil dans une position instable afin d'éviter qu'il ne se renverse accidentellement.
• Assurez-vous de ne pas obstruer les orifices d'áération. Cet apparéil dispose de très d'áération à l'arrière pour empêcher toute évolution excessive de sa température interne. Veillez tout particulièrement à ne pas placer l' apparéil sur le côte ou à l'envers. Une mauvaise aération peut entraîner la surchauffe et l'endommagement de l' apparéil, ou même provoquer un incendie.
• Ne disposez pas l'appareil dans un emplacement où il pourrait entraire en contact avec des gaz corrosifs ou de l'air à haute teneur en sel, car cela pourrait provoquer des dysfonctionnements.
• Avant de déplacer l'appareil, débranchez-en tous les câbles connectés.
• Lorsque vous installez l'appareil, assurez-vous que l'interrupteur d'alimentation situé sur le panneau arrêté peut facilement être actionné. En cas de problème ou de dysfonctionnement, mettez immédiatement l'instrument hors tension et retirez la fiche de la prise.

Prévention contre l'eau

• N'exposez pas l'appareil à la pluie et ne l'utilise pas pres d'une source d'eau ou dans un milieu humide. Ne déposez pas dessus des recipients (tels que des vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s'infiltrer par les ouvertures. Si un liquide, tel que de l'eau, penètre à l'intérieur de l'appareil, mettez immédiatement ce dernier hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite contrôle l'appareil par un technicien Yamaha qualifié.
• N'essayez jamais de retarder ou d'insérer une fiche électrique avec les mains mouillées.

Prévention contre les incendies

• Ne placez pas sur l'appareil des objets représentant une flamme, tels que des bougies. Ceux-ci pourraient se renverser et provoquer un incendie.

En cas d'anomalie

• Si I'un des problèmes suivants intervient, coupe immediatement l'alimentation et retirez la fiche électrique de la prise. Faites ensuite contrôler l'appareil par un technicien Yamaha.

• Le cordon d'alimentation est effilcoé ou la fiche électrique endommagée.

• L'appareil dégage une odeur inhabituelle ou de la fumée.
• Un objet est tombé à l'intérieur de l'appareil.

Connexions

• Avant de raccorder l'appareil à d'autres dispositifs, mettez toutes les unités concernées hors tension. Avant demettre un appeareil sous ou hors tension, il faut d'abord régler son volume sonore sur le niveau minimal.

Entretien

• Retirez la fiche d'alimentation de la prise secteur lors du nettoyage de l'appareil.

Précautions de manipulation

• Ne glissez pas les doigts ou les mains dans les fentes ou les orifices de l'instrument (trous d'aération, logements pour disques, ports, etc.).
• Évitez d'insérer ou de faire tomber des objets étrangers (en papier, plastique, métal, etc.) dans les fentes ou les orifices de l'appareil (trous d'airation, logements pour disques, ports, etc.). Si cela se produit, mettez immédiatement l'appareil hors tension et débranchez le cordon d'alimentation de la prise secteur. Faites ensuite contrôle l'appareil par un technicien Yamaha qualifié.
• Ne vous appuyez pas sur l'appareil et ne déposez pas dessus des objets lourds. Évitez d'appliquer une force excessive en manipulant les touches, les sélecteurs et les connecteurs.

Yamaha ne peut être tenu responsable ni des détiérorations causées par une utilisation impropre de l'unité ou par des modifications apportées par l'utilisateur ni de la perte ou de la destruction des données.

AVIS

Pour éviter d'endommager le produit ou de perturber son fonctionnement, de détruire des données ou de déterminer le matériel avoirinant, il est indispensable de respecter les avis ci-dessous.

Manipulation et entretien

• N'utilisez pas l'appareil à proximé d'une TV, d'une radio, d'un équipement stéreo, d'un téléphone portable ou autres apparèils électriques, En effet, ces apparèils risquent de provoquer des interférences.
• N'exposez pas le produit à de la poussière ou des vibrations excessives ou à des conditions de chaleur et de froid extrêmes (à la lumière directe du soleil, à proximité d'un radiateur ou dans une voiture en pleine journée), au risque de déformer le panneau, de provoquer un dysfonctionnement de l'appareil ou d'endommager les composants internes.
• Ne déposez pas d'objets en vinyle, en plastique ou en caoutchouc sur l'appareil, car ceux-ci risquent de décolorer le panneau.
  Utilisez un chiffon sec et doux pour le nettoyage de l'appareil. N'utilisez jamais de diluants de peinture, de solvants, de produits d'entretien ou de tampons de nettoyage impregnés de produits chimiques.
• Une condensation peut se former dans l'appareil en raison de modifications rapides et considérables de la température ambiente, lorsque l'appareil est déplaced d'un endroit à un autre ou lorsque l'air conditionné est activé ou désactivé, par exemple. L'utilisation du périhérique en cas de formation de condensation peut endommager ce dernier. S'il y a des raisons de croire que de la condensation s'est formée, laissez l'appareil inactif pendant plusieurs heures sans l'allumer jusqu'à ce que la condensation se soit complètement evaporée.
• N'applique pas d'huile, deGRAISSENi de produit d'entretien sur les faders. Cela pourrait endommager les contacts électriques ou entraver le déplacement des faders.
• Mettez toujours l'appareil hors tension lorsqu'il est inutilisé.

Information

À propos des droits d'auteur

La copie des données musicales disponibles dans le commerce, y compris, mais sans s'y limiter, les données MIDI et/ou audio, est strictement interdite, sauf pour un usage personnel.

À propos de ce manuel

• Les illustrations et les écrans LCD qui figurent dans ce manuel seront uniquement à expliciter les instructions et peuvent différer légèrement de ceux apparaissant sur votre apparéil.
• Windows est une marque déposée de Microsoft® Corporation aux États-Unis et dans d'autres pays.
• Apple, Mac et Macintosh sont des marques de Apple Inc., déposées aux États-Unis et dans d'autres pays.
• Les noms de sociétés et de produits cités dans ce manuel sont des marques commerciales ou déposées apparentant à leurs détenteurs respectifs.

Le numéro de modulo, le número de série, l'alimentation requise, etc., se trouvent sur ou pres de la plaque signalétique du produit, située à l'arrière de l'unité. Notez le numéro de série dans l'espace fourni ci-dessous et conservez ce manuel en tant que preuve permanente de votre achat afin de facilititer l'identification du produit en cas de vol.

N^ de modulo

N^ de série

Introduction

Message de l'équipe de développement

Merci d'avoir besoin une unité Nuage Fader de la série Nuage.

La série Nuage est un système professionnel de production de musique et desons développéautour du logiciel de la station de travail audionumérique Steinberg Nuendo.

Au cours des 20 années qui se sont écoulées depuis que Yamaha a commencé à commercialiser les consoles numériques des séries DM et O et d'autres équipements de post-production et de production de musique, les plannings d'exécution se sont considérablement risserrés, avec toujours moins de temps disponible pour des projets individuels. La série Nuage a été créé pour répondre au raccourcissement des délays grâce à un environment de travail optimisé qui affiche une efficacité et une qualité finale sans precedent.

Le noyau du système est la station de travail audionumérique Steinberg Nuendo, salutee pour l'efficacité de son flux de production et sa qualité sonore incroyables. Les unités Nuage Master (surface de commande Ncs500-CT) et Nuage Fader (surface de commande Ncs500-FD) ont été spécialement conçues pour prendre en charge et renforcer l'opérationite de Nuendo. Nuage Master propose un jeu complet de commandes de post-production caractérisées par un agencement efficace et facile d'accès. Nuage Fader s'intègre en toute transparence avec la fenêtre de la console de mixage Nuendo, offrant ainsi une extension interactive intuitive au logiciel.

Et puis, il y a le son. Les unités d'interface audio Nuage I/O ont été conçues pour vous offrir le son supérieur qui caractérisme Nuendo, sans aucun compromis. Trois modèles sont actuellément disponibles : la Nio500-D16 avec 16 canaux d'entrée et de sortie AES/EBU, la Nio500-A16 avec 16 canaux d'entrée et de sortie analogiques et la Nio500-A8D8, qui combine 8 canaux d'entrée et de sortie analogiques et 8 canaux d'entrée et de sortie AES/EBU. Les unités Nuage I/O peuvent être connectées à des ordinateurs exécutant Nuendo via le protocole audionumérique hautement extensible Dante, ce qui permet d'intégrer de manière flexible plusieurs unités Nuage I/O dans un large éventail de configurations système. Le salarié d'attente du contrôle est proche de zéro, ce qui garantit un contrôle agréable et sans stresspendant l'enregistrement, même en cas d'utilisation desplaisieurs unités E/S avec des bus de contrôle en cascade. L'équipe de développement s'est montrée inflexible à cet égard, estimant qu'une durée d'atte proche de zéro était essentielle pour permettre aux musiciens et aux artistes de donner libre cours à leur créativité et à leur potentiel de jeu.

La stabilité et la fiabilité sont deux caractéristiques essentielles dans un environnement de travail professionnel. En plus de réduire le temps d'attente, le Dante Accelerator (carte d'interface audio AIC128-D) utilisé en combinaison avec les unités Nuage I/O garantit une communication stable et fiable entre les unités E/S et l'ordinateur, tout en assurant une récapération rapide en cas de survenue de problèmes. Vous pouvez donc vous concentrer sur votre travail, en étant assured d'obtenir des résultats de qualité dans les délays.

Grâce à l'expérience acquise avec les séries DM et O, à des recherches intensives et aux précieux commentaires de nos utilisateurs, nous avons l'immense plaisir d'offrir un niveau encore jamais atteint d'assistance à la production avec la série Nuage. Notre technologie vise à vous offrir une liberté de création sans limite, et nous espérons sincèrement que la série Nuage jouera un role dans votre développement et la continuité de votre succès.

L'équipe de développement de la série Nuage de Yamaha

Accessoires inclus

NOTE

Pour obtenir les dernières informations sur les accessoires suivants, visitez le site Web de Yamaha Pro Audio à l'adresse ci-dessous :

http://www.yamahaproaudio.com/

Cordon d'alimentation
- Prise en main (leprésent manuel)

Éléments à préparer

- LCD

Il est nécessaire de disposeur d'un écran LCD pour un Nuage Fader. Nous conseillons un écran de 24 pouces, avec une résolution maximale de 1920× 1200

NOTE

Les écrans 23 pouces avec une résolution de 1920 × 1080 peuvent également être utilisés.

- Ordinateur

Fonctionnant sous Windows ou Mac. Prenez soit d'installer Nuendo sur votre ordinateur au préalable.

- Commutateur réseau

Un commutateur reseau doté de diverses fonctions de contrôle et de surveillance du réseau (telles que l'assurance de la qualité de service, la capacité à attribuer des priorités aux flux de données — comme dans le cas de la synchronisation de l'horloge ou de la transmission audio sur certains circuits de données — l'IGMP Snooping et la capacité à filtrer le traffic multidiffusion superflu) est recommandé.

- Cable Ethernet

Un cable de type droit (STP) de catégorie CAT5e ou supérieure est recommendé.

- Nuendo

Nuendo est un logiciel DAW (Digital Audio Workstation) développé par Steinberg. Les versions 6 et supérieures de Nuendo sont compatibles avec la série Nuage.

- TOOLS for NUAGE

TOOLS for NUAGE est un calculié requis pour connecter l'appareil à un ordinateur. Lorsque vous installez TOOLS for NUAGE, NUAGE Workgroup Manager, NUAGE Extension et NUAGE PT Bridge (Mac uniquement) sont également installés. NUAGE Workgroup Manager est une application qui permet de contrôler les appareils et les applications DAW en tant que Workgroup sur un système Nuage. NUAGE Extension est un programme qui vous permet de lier l'appareil à Nuendo (pour les versions qui prennet en charge la fonction de liaison). NUAGE PT Bridge est un programme qui vous permet de contrôler Pro Tools (Mac uniquement) à l'aide de Nuage Fader et de Nuage Master (à l'exception de certaines fonctions).

Vou pouvez vous procurer TOOLS for NUAGE sur le site Web suivant :

http://www.yamahaaproaudio.com/downloads/

- Fonctions Détailleées

Ce manuel au format PDF déscrit les fonctions et explique comment utiliser l'appareil.

Le manuel Fonctions Détailleées est disponible sur le site Web suivant :

http://www.yamahaaproaudio.com/downloads/

Consultation du manuel

Types et contenus

- Prise en Main

Il s'agit du manuel (ce document) fourni avec l'appareil.
Lisez ce manuel avant de configurer l'appareil.

- Fonctions Détailées

Il s'agit du manuel PDF télécharge sur le site Web.
Lisez-le si vous avez besoin d'informations concernant les fonctions et l'utilisation de l'appareil.

NOTE

Pour visualiser les fichiers au format PDF, vous devez installer le logiciel Adobe Reader sur votre ordinateur. Vous pouvez télécharger la version la plus élevée d'Adobe Reader sur le site Web suivant :

http://www.adobe.com/

Conventions

- Crochets et guillemets

Les crochets ([ ]) et les guillemets (« ») qui apparaissent autour de noms ou d'expressions dans ce manuel sont utilisés aux fins suivantes.

Symbole Cible

[ ] Touches, commutateurs, indicateurs, bornes, etc. de l'appareil

• Touches du clavier de l'ordinateur

“· Menu, boutons, ongllets, zones, fenêtes, etc. sur une fenêtre d'un ordinateur ou d'un logiciel.

• Extraits de messages, noms de fonction, termes du manuel, etc.

- Windows ou Mac

Lorsque les procédures ou les explications sont spécifiques à une seule des deux plate-formes Windows ou Mac, cela est clairément indiqué dans le manuel. L'absence de mention de l'une ou l'autre plate-forme signifie que les procédures et les explications fournies s'appliquent à la fois aux systèmes Windows et Mac.

Procedures

Le signe « → » apparait dans certaines procédures du manuel. Par exemple, la chaîne « Périphériques » → « Configuration des Périphériques... » → « Tableau de Bord » indique que vous nevez exécuter la procédure dans l'ordre suivant :

1. Cliquez sur le menu « Périphériques »
2. Sélectionnez l'option « Configuration des Periphériques... »
3. Cliquez sur le bouton « Tableau de Bord »

Raccourcis clavier

La série de commandes [Touché de modification sous Windows] / [Touché de modification sous Mac] + [touché] permet d'afficher les touches de raccourci. Par exemple, [Ctrl] / [commande] + [Z] signifie « appuyer sur [Ctrl] sous Windows ou sur [commande] sous Mac, puis appuyer sur [Z] »

- Écrans

Le manuel fait essentiellement appel aux captures d'écran de Windows. Les captures d'écran de Mac sont toute fois utilisées si les instructions de la fonction s'appliquent uniquement au Mac. Ce manuel utilise également des captures d'écran de Nuendo 6. Si vous utilisez une autre version de Nuendo, les captures d'écran réelles risquent de ne pas été les mêmes. Pour plus de détails, reportez-vous aux manuels Nuendo (PDF) accessibles à partir du menu « Aide »

Références Nuendo

Dans un souci de concussion, les fonctions Nuendo figurant dans ce manuel sont décrites de manière simple et élémentaire. Pour des détails complets sur les fonctions Nuendo, reportez-vous aux manuels Nuendo (PDF) accessibles à partir du menu « Aide »

Configuration

Procedure générale

1. Installé l'appareil, l'écran LCD, l'ordinateur, etc., puis connectez-les. → « Installation et connexion » (page 10)
2. Branchez le cordon d'alimentation, puis mettez l'appareil sous tension. « Configuration de l'alimentation » (page 11)
3. Installez TOOLS for NUAGE. « Installation de TOOLS for NUAGE » (page 11)
4. Configure le Workgroup dans NUAGE Workgroup Manager. « Configuration du Workgroup sur NUAGE » (page 11)

Installation et connexion

Procedez à l'installation et aux connexions comme requis en vous référant aux exemples suivants.

Example 1

Configures the parametres du systeme d'exploitation nécessaires pour l'écran LCD devant Nuage Master qui doit servir d'écran principal.

Installation d'un clavier d'ordinateur

NOTE

Les claviers mesurant au maximum 460 (largeur) x 138 (profondeur) mm et dont les faces avant et arrêtè ont, respectivement, une hauteur maximale de 29 et 38 mm peuvent être installés.

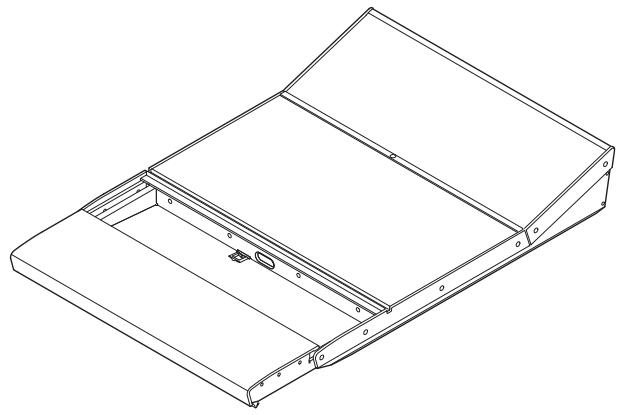

1. Ouvrez le tiroir.

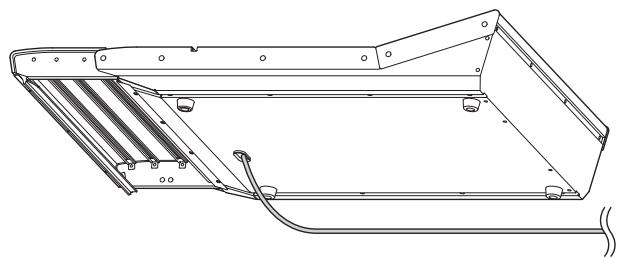

2. Faites passer le cable du clavier par le trou situé au fond du tiroir.

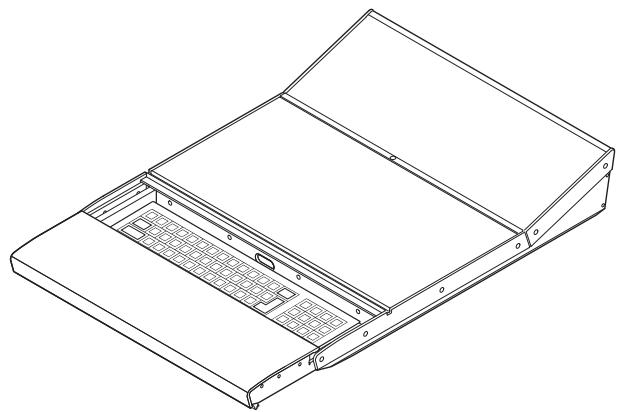

3. Installes le clavier.

ATTENTION

Lorsque vous fermez le tiroir, prenez soin de tener la poignée à deux mains.

Configuration de l'alimentation

1. Insérez une fiche du cordon d'alimentation dans la borne [AC IN] (Entrée CA) de l'appareil.
2. Insérez l'autre fiche du cordon d'alimentation dans une prise secteur murale adaptée.
3. Mettez l'appareil sous tension (I) à l'aide du [commutateur d'alimentation].

NOTE

Coupez-le (Φ) lors de la mise hors tension de l'appareil.

! AVENTISSEMENT

Utilisez uniquement le cordon d'alimentation secteur fourni (ou un équivalent recommendé par Yamaha). L'utilisation d'un cordon inadéquat risque d'endommager l'appareil ou d'entrainer sa surchauffe.

ATTENTION

Débranche la fiche électrique de la prise secteur lorsqu'you n'utilise pas l'appareil pendant un certain temps ou en cas d'orage.

AVIS

Le fait demettre tour à tour l'appareil sous et hors tension de façonrapidecouldentrainerundysfonctionnement.Lorsque vous mettez l'appareil hors tension,patientez au moins 6 secondes avant de le remetre sous tension.

Installation de TOOLS for NUAGE

Pour installer TOOLS for NUAGE, double-cliquez sur le fichier d'installation que vous avez télécharge sur le site Web. Pour plus de détails, reportez-vous au manuel d'installation de TOOLS for NUAGE.

Configuration du Workgroup sur NUAGE

Si vous mettez un apparéil sous tension ou lancez une application DAW pour la première fois, vous étés invite à confirmer si vous pouze l'ajouter au Workgroup. Cliquez sur OK si vous souhaïez l'ajouter. Si ce message de confirmation n'apparait pas, ouvrez NUAGE Workgroup Manager, puis enregistrez les apparéils et les applications logicielles DAW dans le Workgroup. Pour plus de détails, reportez-vous au manuel Fonctions Détailées de NUAGE Workgroup Manager (PDF).

NOTE

Pour ouvrir le manuel de NUAGE Workgroup Manager, double-cliquez sur l'icone NUAGE Workgroup Manager dans la barre de tâches (Windows) ou dans la barre de menus (Mac) pour ouvrir la fenêtre, puis cliquez sur l'icone « Manual » (Manuel).

La configuration est à présent terminée.

Dépannage (lors de la configuration)

L'appareil ne se met pas sous tension.

• Le [commutateur d'alimentation] est-il allumé?
• Le cordon d'alimentation est-il branché sur une prise secteur appropriée?
• La fiche du cordon d'alimentation est-elle insérée à fond ?

Si vous ne parvenez toujours pas àmettre l'appareil sous tension,contactez notre distributeur Yamaha.

L'appareil ne parvient pas à communiquer avec Nuendo.

• Le cable Ethernet est-il correctement branché?
• La procédure déscribe dans la section « Installation de TOOLS for NUAGE » (page 11) a-t-elle déjà été executée ?
• La procédure déscribe dans la section « Configuration du Workgroup sur NUAGE » (page 11) a-t-elle déjà été executée ?
• Les paramètres du pare-feu ont été correctement configurés ?
• Si un adaptateur pour réseau LAN sans fil est activé, désactivez-le.

La fenêtre Mixer de l'écran LCD configuré pour Nuage Faders' affiche sur un autre écran

• Lorsque les touches [SHIFT], [CTRL] et [ALT] de Nuage Fader sont maintainues enforcées simultanément, les touches [1] à [8] de la section SECTION CONTROL indiquent le numéro de l'écran LCD sur lequel s'affiche la fenêtre Mixer. Vous pouvez changer l'écran d'affichage de la fenêtre Mixer en appuyant sur une touche faiblement éclairée.

Des points noirs (éteints) ou blancs (toujours allumés) apparaisent sur l'écran LCD ou OEL.

• Il s'agit de pixels défectueux, qui apparaissent parfoids sur les écrans, et non d'un dysfonctionnement de l'appareil.

La sensibilité au toucher du bouton ou du fader est trop élevé/faible.

• Modifiez le réglage de la sensibilité au-toucher en vous référant à la section « Réglage de la sensibilité au toucher » (page 13).

La luminosité de la touche ou de l'écran tactile est trop élevé/faible.

• Modifiez le réglage de luminosité en vous reférant à la section « Réglage de la luminosité » (page 14).

Une divergence apparait dans le déplacement des faders

• Réglez le déplacement du fader en vous référant à « Calibrage du déplacement ou de la position du fader » (page 14).

Annexe

Table des matières des Fonctions Détailées

Introduction

Consultation du manuel

Description de l'appareil

Panneau supérieur

Panneau arrête

Description des programmes logiciels

NUAGE FADER Setup

Dépannage (en cours de fonctionnement)

Annexe

Contenu du document Prise en Main

Remplacement des étiquettes de touche

Square (Carree)

Commande de Pro Tools

Mises à jour du microprogramme

Ce produit est conçu de façon à ce que le microprogramme puisse être mis à jour afin d'améliorer les performances, d'ajouter des fonctionnalités ou de corriger des problèmes. Les mises à jour du microprogramme sont effectuees lorsque le produit est connecté à un ordinateur. Vous devez donc installer préalablement « NUAGE Workgroup Manager » sur votre ordinateur. Vous pouvez installer NUAGE Workgroup Manager en installing le logiciel « TOOLS for NUAGE » disponible sur le site Web suivant :

http://www.yamahaproaudio.com/

Pour plus d'informations sur la procédure de mise à jour et les réglages, reportez-vous au guide de mise à jour du microprogramme disponible sur le site Web.

Réglage de la sensibilité au toucher

NOTE

Pour ajuster la sensibilité au toucher, il est nécessaire d'exécuter la procédure déscribe sous « Configuration » (page 9), puis de lancer Nuendo.

Pour régler la sensibilité au toucher, utilisez la fenêtre de configuration de Nuage Fader (NUAGE FADER Setup) qui s'ouvre à partir du menu « Périphériques » sur Nuendo.

1. Lancez Nuendo.

2. Cliquez sur « Périphériques » → « NUAGE FADER Setup » pour ouvrir NUAGE FADER Setup.

1. Réglez la sensibilité au toucher en faisant glisser le bouton de « Touch Sensitivity »

Option	Description
Knob (Bouton)	Règle la sensibilité des [boutons multifonctions].
Slider (Curseur)	Règle la sensibilité du curseur ([barre de curseur tactile]) dans la section CHANNEL STRIP (Bande de canaux).
Fader	Règle la sensibilité des [faders] dans la section CHANNEL STRIP.

Les réglages sont à prisent terminés.

Réglage de la luminosité

La procédure de réglage de la luminosité est identique à celle déscribe sous « Réglage de la sensibilité au toucher » (page 13). Lorsque la fenêtre s'affiche, effectuez les réglages de « Brightness » (Luminosité).

Option	Description
LED Low (LED faible)	Règle la luminosité de la touche lorsqu'elle est étente.
LED High (LED élevé)	Règle la luminosité de la touche lorsqu'elle est allumée.
OLED	Règle la luminosité de l'écran OEL dans la section CHANNEL STRIP de Nuage Fader et dans la section CONTROL ROOM (Cabine de contrôle) de Nuage Master.
LCD	Règle la luminosité de l'[{écran multifonctions}] sur Nuage Master.

Calibrage du déplacement ou de la position du fader

1. Mettez l'appareil sous tension tout en maintainant la touche [ALT] enfonnée.

Voussouspoucezrelachera la touche[ALT]une fois que le menu apparait sur I'ecran au-dessus des faders.

2. Sélectionnez « FADER CALIBRATION » (Calibrage du fader) à l'aide des touches [▲]/[▶] de la section PAGE CONTROL (Commande de page), puis appuyez sur [ENTER].

3. Sélectionnez « MOTOR » (Moteur) pour régler le déplacement du fader ou « POSITION » (Position) pour régler la position du fader, puis appuyez sur [ENTER].

Vous pouvez selectionner « MOTOR & POSITION » (Moteur et position) pour régler le déplacement et la position du fader en même temps.

4. Sélectionnez « YES » (Oui), puis appuyez sur [ENTER].

• Si vous sélectionnez « MOTOR » (Moteur), ne touche pas aux faders tant que le calibrage n'est pas terminé.
• Si vous sélectionné « POSITION » (Position), réglez tous les faders sur les niveaux indiqués sur l'écran, puis appuyez sur [ENTER]. Cette procédure doit être repétée plusieurs fois.

5. Une fois le calibrage terminé, l'écran revient au menu. Sélectionnez « EXIT » et appuyez sur [ENTER].

Le menu supérieur s'affiche.

6. Sélectionnez « EXIT » et appuyez sur [ENTER].

Nuage Fader redémarre.

Les réglages sont à prisent terminés.

Réinitialisation des réglages d'usine par défaut

NOTE

La réinitialisation des réglages d'usine par défaut de l'appareil est sans effet sur Nuendo ou sur les projets Nuendo que vous avez créés.

La procédure de réinitialisation des réglages d'usine par défaut de l'appareil est similaire à cette désrite ci-dessus, dans la section « Calibrage du déplacement ou de la position du fader ». Dans ce cas-ci, vous doivent toutes déslectionner « INITIALIZE MEMORIES » (Initialiser les mémoires) lorsque le menu apparait. Une fois l'appareil réinitialisé, l'écran revient au menu. Sélectionnez « EXIT » et appuyez sur [ENTER].

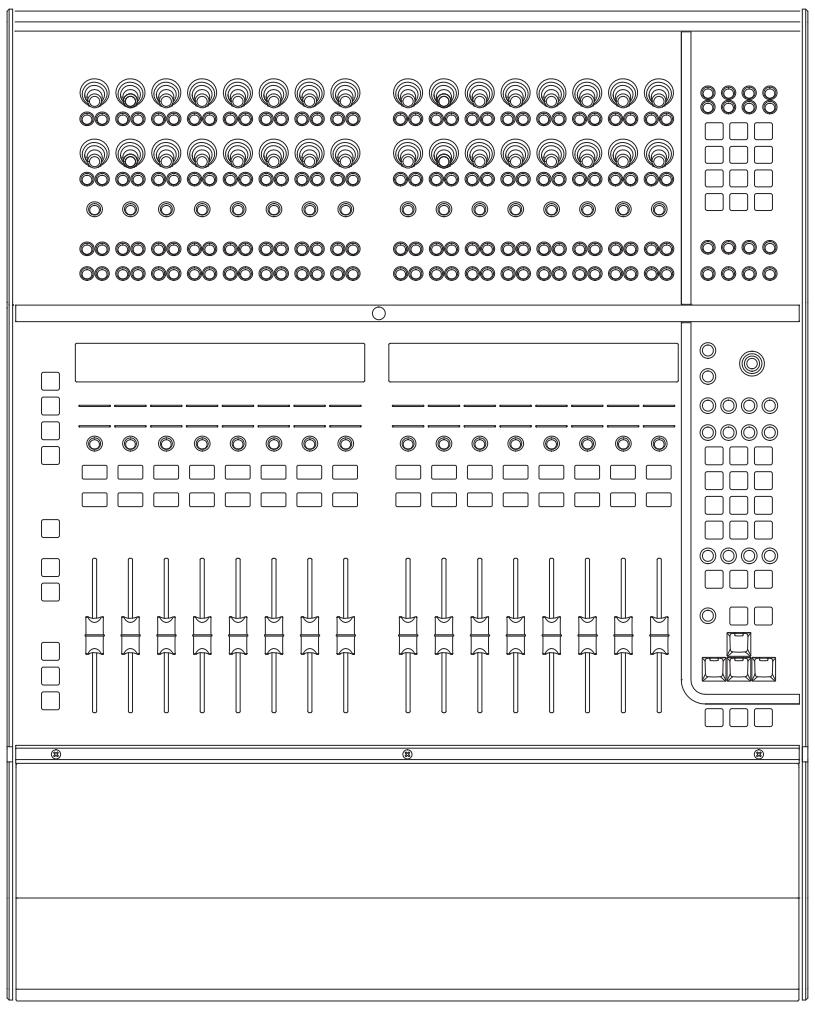

Dimensions

Unité : mm

Unité : mm

techniques

CHARACTERISTIQUES ÉLECTRIQUES

Toutes les commandes de niveau correspondant à la position nominale. Impédance de sortie du générateur signaux 150 ohms

	Paramètre	CONDITIONS	MIN	TYP	MAX	UNITS
Fader	course			100		mm
	résolution	+12 à -∞dB		1024		étapes
Alimentation		États-Unis/Canada : 120 V 60 HzJapon : 100 V 50/60 HzChine : 110-240 V 50/60 HzCorée : 220 V 60 HzAutres : 110-240 V 50/60 Hz		40		W
Plage detempérature		Plage de températuresde fonctionnement	0		40	°C
		Plage de températures de stockage	-20		60	°C

CHARACTERISTIQUES DES E/S DE CONTROLLE

Borne	Format	Connecteur de la console
NETWORK	IEEE802.3 (10Base-T/100Base-TX)	RJ-45
REMOTE	RS-232C	Connecteur D-SUB à 9 broches (môle)

\section*{Caracteristiques techniques générales}

Dimensions (L x P x H)	581 x 720 x 156 mm
Poids net	17,8 kg
Accessoires inclus	Cordon d'alimentation, Prise en Main

AFFECTATIONS DES BROCHES DU CONNECTEUR

N° de broche	Signal
1	NC
2	RXD
3	TXD
4	NC
5	DGND
6	NC
7	NC
8	NC
9	NC
HOUSING	Frame GND

Les caractéristiques techniques et les descriptions du mode d'emploi ne sont données que pour information. Yamaha Corp. se reserve le droit de changer ou modifier les produits et leurs caractéristiques techniques à tout moment sans aucun avis. Du fait que les caractéristiques techniques, les équipements et les options peuvent différer d'un pays à l'autre, adressez-vous au distributeur Yamaha le plus proche.

Annexe

Modèles européens

Courant d'applé conforme à la norme EN 55103-1: 2009

3 A (à la mise sous tension initiale)

3 A (après une interruption d'alimentation de 5 s)

Conformité aux normes environnementales : E1, E2, E3 et E4

Memo

Information concernant la Collecte et le Traitement des déchets d'équipements électriques et électroniques.

Le symbole sur les produits, l'emballage et/ou les documents joints signifie que les produits électriques ou électroniques usages ne doivent pas être mélangés avec les déchets domestiques habituels.

Pour un traitement, une récapération et un recyclage appropriés des déchets d'équipements électriques et électroniques, veilliez les déposer aux points de collecte prévus à cet effet, conformément à la règlementation nationale et aux Directives 2002/96/EC.

En vou débarrassant correctement des déchets d'équipements électriques et électroniques, vous contribuèrez à la sauvégarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine qui pourrait advenir lors d'un traitement inapproprié des déchets.

Pour plus d'informations à propos de la collecte et du recyclage des déchets d'équipements électriques et électroniques, veuillez contacter notre municipality, votre service de traitement des déchets ou le point de vente où vous avez acheté les produits.

[Pour les professionnels dans l'Union Européenne]

Si you souhaitez you debarrasser des dechets d'equipements electriques et electroniques veuilliez contacter voyageur ou fournisseur pour plus d'informations.

[Information sur le traitement dans d'autres pays en dehors de l'Union Européenne]

Ce symbole est seulement valable dans l'Union Européenne. Si vous souhaitez vous débarrasser de déchets d'équipements électriques et électroniques, veuillez contacter les autorités locales ou votre fournisseur et demander la méthode de traitement appropriée.

(weee_eu_fr_01)

Pour plus de détails sur les produits, veuillez-vous adresser à Yamaha ou au distributeur le plus proche de vous figurant dans la liste suivante.
