LTB 4M116 EU - Lave-vaisselle HOTPOINT ARISTON - Notice d'utilisation et mode d'emploi gratuit

MODE D'EMPLOI LTB 4M116 EU HOTPOINT ARISTON

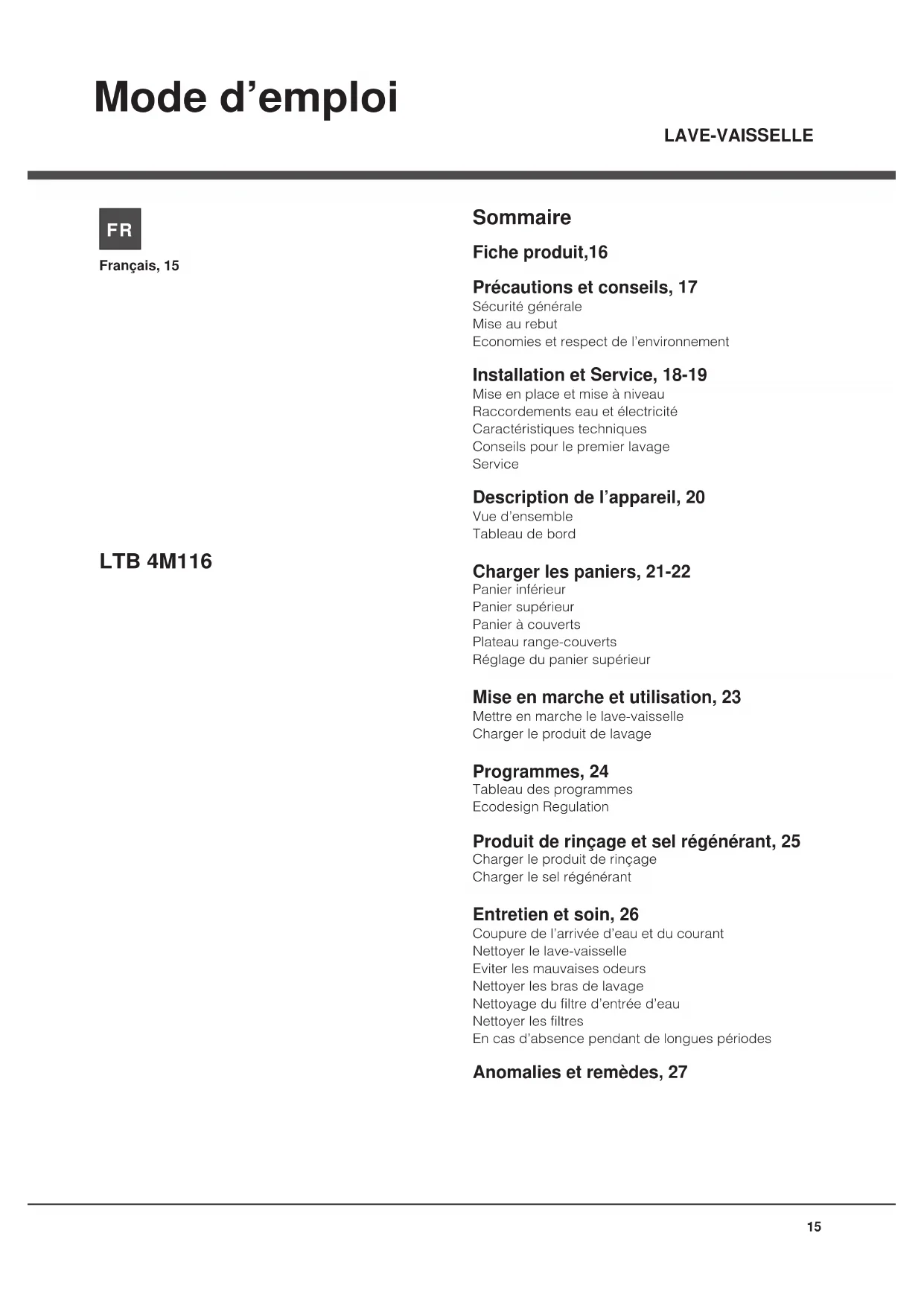

LTB 4M116 Sommaire Fiche produit,16 Précautions et conseils, 17 Sécurité générale Mise au rebut Economies et respect de l’environnement Installation et Service, 18-19 Mise en place et mise à niveau Raccordements eau et électricité Caractéristiques techniques Conseils pour le premier lavage Service Description de l’appareil, 20 Vue d’ensemble Tableau de bord Charger les paniers, 21-22 Panier inférieur Panier supérieur Panier à couverts Plateau range-couverts Réglage du panier supérieur Mise en marche et utilisation, 23 Mettre en marche le lave-vaisselle Charger le produit de lavage Programmes, 24 Tableau des programmes Ecodesign Regulation Produit de rinçage et sel régénérant, 25 Charger le produit de rinçage Charger le sel régénérant Entretien et soin, 26 Coupure de l’arrivée d’eau et du courant Nettoyer le lave-vaisselle Eviter les mauvaises odeurs Nettoyer les bras de lavage Nettoyage du filtre d’entrée d’eau Nettoyer les filtres En cas d’absence pendant de longues périodes Anomalies et remèdes, 27

Fiche produit Marque HOTPOINT/ARISTON Modèle LTB 4M116 Capacité nominale dans un environnement standard (1)

Classe énergétique sur une échelle de A+++ (faible consommation) à D (consommation élevée)

Consommation d''énergie par année en kWh (2)

Consommation d''énergie du cycle de lavage standard en kWh

Consommation d''energie en mode "off" en W

Consommation d''energie en mode "on" en W

Consommation d''eau par an en litres (3)

Classe d’efcacité du séchage sur une échelle de G (efcacité minimum) à A (efcacité maximum)

Durée du programme pour un cycle de lavage standard en minutes

Durée du mode "on" en minutes

Émissions acoustiques dans l’air, exprimées en dB(A) re 1 pW

Encastrable Oui NOTES 1) Les informations sur l’étiquette et sur la che se rapportent au cycle de lavage standard. Ce programme convient pour laver une vaisselle normalement sale, et il s’agit des programmes les plus efcaces en termes de consommation combinée d’eau et d’énergie. Le cycle de lavage standard correspond au cycle éco. 2) Sur la base de 280 cycles de lavage standard avec une alimentation en eau froide et une consommation en modes à faible puissance. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil 3) Sur la base de 280 cycles de lavage standard. La consommation réelle d’énergie dépend des conditions d’utilisation de l’appareil. Fiche produitFR

• Présent uniquement sur certains modèles. Précautions et conseils Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes sont fournies pour des raisons de sécurité, il faut les lire attentivement. Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, s’assurer qu’il accompagne bien l’appareil. Lire attentivement les instructions : elles fournissent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil. Cet appareil est conçu pour un usage domestique ou autres applications similaires, telles que : - lieux aménagés en espace cuisine pour le personnel de magasins, bureaux et autres lieux de travail ; - fermes ; - utilisation par les clients d’hôtels, de motels ou autres locaux de type résidentiel ; - chambres d’hôtes. Sécurité générale

• Cetélectroménagern'estpasdestinéàêtreutilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont réduites ou qui ne disposent pas des connaissances oudel'expériencenécessaires,àmoinsqu'elles n'aientétéforméesetencadréespourl'utilisation de cet appareil par une personne responsable de leur sécurité.

• Lesenfantsdoiventêtresurveillésparunadultepour éviter qu’ils ne jouent avec l’appareil.

• Cetappareilestconçupourunusagedetypenon professionnelàl'intérieurd'unehabitation.

• Cetappareilestdestinéaulavagedevaisselleà usagedomestique,ilnedoitêtreutiliséquepardes adultes et selon les instructions reportées dans cette notice.

• Nepas installer l’appareil à l’extérieur, même dans un endroit protégé, car il est extrêmement dangereux de l’exposer à la pluie et aux orages.

• Nepastoucheraulave-vaissellepiedsnus.

• Nejamaistirersurlecâblepourdébrancherlafiche de la prise de courant.

• Fermerlerobinetdel’eauetdébrancherlafichede la prise de courant avant d’effectuer tous travaux de nettoyage et d’entretien.

• Encasdepanne,éviteràtoutprixd’accéderaux mécanismes internes pour tenter une réparation.

• Nepass’appuyeràlaporteouverteous’yasseoir: l’appareil pourrait basculer.

• Nepasgarderlaporteouvertepouréviterdebuter contre elle en risquant de se faire mal.

• Garderlesproduitsdelavageetderinçagehorsde la portée des enfants.

• Lesemballagesnesontpasdesjouetspourenfants. Mise au rebut

• Miseau rebut du matériel d’emballage: se conformer aux réglementations locales de manière àcequelesemballagespuissentêtrerecyclés.

• Ladirectiveeuropéenne2012/19/EUsurlesdéchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas êtretraitéscommedes déchets solides urbains normaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour tout autre renseignement sur la collecte des électroménagers usés, prière de s’adresser au service public préposé ou au vendeur. Economies et respect de l’environnement Faire des économies d’eau et d’électricité

• Nefairefonctionnerlelave-vaissellequequandilest rempli au maximum de sa capacité. Dans l’attente de remplir l’appareil, lancer le cycle de Trempage pour éviter la formation de mauvaises odeurs (voir Programmes)

• Sélectionnerunprogrammeadaptéautype de vaisselle et à son degré de salissure, consulter pour cela le Tableau des programmes : - pour de la vaisselle normalement sale, choisir le programme Eco (économique), il limite la quantité d’eau et d’électricité utilisée. - pour une quantité réduite de vaisselle, choisir l’option Demi-charge* (voir Mise en marche et utilisation).

• Silecontratdefournitured’électricitéprévoitdes tranches horaires à prix réduit, effectuer les lavages pendant ces heures creuses. L’option Départ différé* (voir Mise en marche et utilisation) peut vous aider à organiser vos lavages dans ce sens Produits de lavage sans phosphates, sans chlore et aux enzymes

• Il est vivement conseillé d’utiliser des produits de lavage sans phosphates et sans chlore, plus indiqués pour la protection de l’environnement.

• Lesenzymesdéveloppentuneactionparticulièrement efficaceà des températures avoisinant 50°C, lesproduitsde lavage aux enzymes permettent donc de sélectionner des lavages à de basses températuresetd’obtenirlesmêmesrésultatsqu’à unetempératurede65°C.

• Pourbiendoserleproduitdelavage,ilfaut tenir compte des indications du fabricant, de la dureté de l’eau, de la quantité de vaisselle et de son degré de salissure pour éviter tout gaspillage. Bien que biodégradables, les produits de lavage contiennent des éléments qui altèrent l’équilibre de la nature.18

• Présent uniquement sur certains modèles. En cas de déménagement, transporter l’appareil verticalement; si besoin est, l’incliner sur le dos. Mise en place et mise à niveau 1.Déballerl’appareilets’assurerqu’iln’apasétéendommagépendant le transport. S’il est abîmé, ne pas le raccorder et contacter le revendeur.2.Installerlelave-vaisselledemanièreàcequelescôtésetla paroi arrière touchent aux meubles adjacents ou au mur. L’appareilpeutêtreencastrésousunplandetravailcontinu* (voir feuille de montage)

3.Installerlelave-vaissellesurunsolplatetrigide.Compenserles irrégularités en vissant ou en dévissant les pieds avant jusqu'àcequel'horizontalitédel’appareilsoitparfaite.Unebonnehorizontalitégarantitlastabilitédel’appareiletsupprimetout risque de vibrations, bruits et déplacements.

*. Pour régler la hauteur du pied arrière, agir sur la douille rouge à six pans située dans la partie avant du lave-vaisselle, en bas etaumilieu,àl’aided’uneclémâleàsixpans,ouverture8mm.Tourner dans le sens des aiguilles d’une montre pour augmenter la hauteur et dans le sens inverse pour la diminuer. (voir feuille d’instructions jointe à la documentation) Raccordements eau et électricité L’adaptation des installations électriques et les travaux de plomberiede l’installation doivent être effectuéspar dupersonnel qualifié.Lelave-vaissellenedoitpasécraserlestuyauxoulecâbled’alimentation électrique.Utiliserdestuyauxneufspoureffectuerleraccordementdel’appareil au réseau de distribution de l’eau.Ne pas réutiliser les anciens tuyaux.Lestuyauxd’amenéeet d’évacuation de l’eau et le câbled’alimentationélectriquepeuventêtreorientésversladroiteouvers la gauche pour simplifier l’installation. Raccord du tuyau d’amenée de l’eau

• Auneprised'eaufroide:bienvisserletuyaud’amenéeàunrobinetàembout fileté 3/4gaz;avantde visser, fairecouler l’eau jusqu’à ce quelle devienne limpide et dépourvue d’impuretés qui pourraient engorger l’appareil.• Auneprised'eauchaude:encasd’installationdechauffagecentralisé(radiateurs),lelave-vaissellepeutêtre alimentéavecdel’eauchaudederéseaunedépassantpas60°C.Visser le tuyau au robinet en procédant comme pour la prised'eaufroide.Si la longueur du tuyau d’amenée ne suffit pas, s’adresser à un magasin spécialisé ou à un technicien agréé (voir Assistance)

Lapression del’eaudoitêtrecompriseentrelesvaleursreportées dans le tableau des Caractéristiques techniques (voir ci-contre)

Attentionàcequeletuyaunesoitpaspliéouécrasé. Raccordement du tuyau d’évacuation de l’eau Raccorder le tuyau d’évacuation, sans le plier, à une conduite d’évacuation ayant au moins 4 cm de diamètre. Letuyaud’évacuationdoitêtreplacéentre40 et 80 cm au-dessusdusoloudupland’appuidulave-vaisselle(A).Avantderaccorderletuyaud’évacuationdel’eauausiphondel’évier, retirer le bouchon en plastique (B). Sécurité anti-fuite Pour éviter tout risque d’inondation, le lave-vaisselle :- est équipé d’un dispositif qui coupe l’arrivée de l’eau en cas d’anomalie ou de fuite à l’intérieur de l’appareil.Quelques modèles sont équipés d’un dispositif de sécurité supplémentaire New Acqua Stop *, qui garantit contre tout risqued'inondationmêmeencasderupturedutuyaud’amenéede l’eau. ATTENTION : TENSION DANGEREUSE ! Ilnefautenaucuncascouperletuyaud’amenéedel’eaucaril contient des parties sous tension. Raccordement électrique Avantdebrancherlafichedanslaprisedecourant,s'assurerque :• laprise est bien reliée à la terre et est conforme auxréglementations en vigueur ;• lapriseestbienapteàsupporterlapuissancemaximaledela machine reportée sur la plaquette signalétique fixée à la contre-porte (voir chapitre Description du lave-vaisselle) ;

• atensiond’alimentationestbiencompriseentrelesvaleursfigurant sur la plaque signalétique de la contre-porte ;• la prise est bien compatible avec la fiche de l’appareil.Autrement,faireremplacerlaficheparuntechnicienagréé (voirAssistance) ; n’utiliser ni rallonges ni prises multiples.Aprèsinstallation de l’appareil, le câbled’alimentationélectriqueetla prise de courant doivent être facilementaccessibles.Lecâblenedoitêtrenipliénitropécrasé.Afind’éviter tout danger, faire changer le cordond’alimentation abîmé, par le fabricant ou par son service après-vente. (VoirAssistance)FR

Caractéristiques techniques Dimensionslargeur 59.5 cmhauteur 82 cmprofondeur 57 cmCapacité 14 couverts standardPression eau d’alimentation0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 – 145 psiTension d’alimentationVoir étiquette des caractéristiquesPuissance totale absorbéeVoir étiquette des caractéristiquesFusibleVoir étiquette des caractéristiquesCet appareil est conforme aux Directives Communautaires suivantes: - 2006/95/EC (Basse Tension) -2004/108/EC (Compatibilité Electromagnétique) - 2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)-97/17/EC (Etiquetage)- 2012/19/EC (DEEE)Cet électroménager dispose de signaux sonores/bips (selon le modèle de lave-vaisselle) qui signalent que la commande a été activée: allumage, fin de cycle etc.. Tous les symboles/voyants/led lumineux du bandeau de commande/afficheur peuvent avoir des couleurs différentes, flasher ou être en fixe. (selon le modèle de lave-vaisselle) Affichage* (display-LCD) d'informations utiles concernant le type de cycle sélectionné, la phase de lavage/séchage, le temps résiduel, la température etc.... etc... (selon le mod

Avant d’appeler le service d’assistance technique:

• Vérifiers’ilestpossiblederésoudrel’anomaliesoi- même (voirAnomaliesetremèdes).

• Fairerepartirleprogrammepours’assurerque l’inconvénient a été résolu.

• Sicen’estpaslecas,contacterunServiced’Assistance Technique agréé. Ne jamais faire appel à des techniciens non agréés. Communiquer:

• lemodèledel’appareil(Mod.);

• lenumérodesérie(S/N). Ces informations figurent sur la plaque signalétique apposée sur l’appareil (voir Description de l’appareil). Service Ruban anti-condensation* Aprèsavoirencastrélelave-vaisselle,ouvrirlaporteetcollerleruban adhésif transparent sous le plan en bois pour le protéger contre la formation de condensation. Conseils pour le premier lavage Aprèsl’installation,enleverleschevillesplacéessurlespanierset les élastiques de blocage sur le panier supérieur (le cas échéant) Juste avant le premier lavage, remplir complètement d’eau le réservoiràseletajouterenviron1kgdesel(voir Produit de rinçage et sel régénérant) : il est tout à fait normal que de l’eau déborde. Sélectionner le degré de dureté de l’eau (voir Produit de rinçage et sel régénérant). - Aprèsremplissageduréservoirà sel, le voyant SEL* s’éteint.Le manque de remplissage du réservoir à sel, peut endommager l’adoucisseur d’eau et l’élément chauffant.20

Vue d’ensemble Description de l’appareil *** Uniquementpourmodèles«toutintégrable»* Présent uniquement sur certains modèles. Tableau de bord Le nombre et les types de programmes varient selon le modèle de lave-vaisselle.

2. Bras de lavage supérieur

3. Clayettes rabattables

4. Réglage hauteur du panier

6. Bras de lavage inférieur

9. Bacs à produit de lavage, réservoir à produit

derinçageetdispositifOxygèneActif*

10. Plaque signalétique

11. Bandeau de commandes***

Touche sélection de programmeTouche et voyant On-Off/ResetVoyants programmeFR

Charger les paniers Conseils Avantdechargerlespaniers,débarrasserlavaisselledesdéchets plus importants et vider les verres et autres récipients. Pas besoin de rincer préalablement à l'eau courante.Ranger la vaisselle de manière à ce qu’elle ne bouge pas pour éviter tout risque de renversement, ranger les saladiers et les casseroles ouverture tournée vers le bas et les parties concavesouconvexesenpositionobliquepourpermettreàl'eaud'atteindretouteslessurfacesetdes'écoulercomplètement.Veilleràcequelescouvercles,manches,poêlesetplateauxnegênentpaslarotationdesbrasdelavage.Placerlespetitsobjets dans le panier à couverts.Lavaisselle en plastique et les poêles anti-adhésives onttendanceàretenirlesgouttesd'eauetleurdegrédeséchagesera par conséquent inférieur à celui de la vaisselle en céramique ou en acier.Les objets légers (tels que les récipients en plastique) doivent êtrerangés,depréférence.danslepaniersupérieuretplacésdemanièreàcequ'ilsnerisquentpasdesedéplacer.Aprèsavoirchargélelave-vaisselle,s’assurerquelesbrasdelavage tournent librement. Panier inférieur Le panier inférieur peut contenir des casseroles, des couvercles, des assiettes, des saladiers, des couverts etc. Les assiettes et lescouverclesdegrandesdimensionsdoiventêtrerangés,depréférence, sur les côtés du panier.Ilestconseilléderangerlavaisselletrèssaledanslepanierinférieurcardanscettepartiedulave-vaisselle,lesjetsd'eausontplus énergiques et permettent d'obtenir de meilleuresperformances de lavage.Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables*,quipeuventêtreutilisésenpositionverticalepouraccueillirlesassiettesouenpositionhorizontale(abaissés)pourpouvoir charger plus facilement les casseroles et les saladiers. Panier à couverts Le panier à couverts est équipé de grilles supérieures permettant de mieux ranger les couverts. Le panier à couverts nonséparabledoitêtreplacéobligatoirement dans la partie avant du panier inférieur. Ranger les couteaux et les ustensiles de cuisine pointus et coupants dans le panier à couverts, pointes tournées vers le bas, ou, à plat, sur les clayettes rabattables du panier supérieur. Panier supérieur Réservé au chargement de la vaisselle fragile et légère : verres, tasses, soucoupes, saladiers bas. Certains modèles de lave-vaisselle sont pourvus de secteurs rabattables *,quipeuventêtreplacésàlaverticalepourranger des assiettes à thé ou à dessert ou abaissés pour ranger des coupes et autres récipients pour aliments. *Présents uniquement sur certains modèles, ils peuvent varier au point de vue nombre et emplacement.22

Régler la hauteur du panier supérieur Pour faciliter le rangement de la vaisselle, il est possible de régler le panier supérieur en position haute ou basse.Régler de préférence la hauteur du panier quand ce dernier est VIDE.Ne JAMAIS soulever ou abaisser le panier d’un seul côté.Si le panier est équipé de Lift-Up

(voir figure) , soulever le panier en le saisissant par les côtés et le déplacer vers le haut. Pour revenir à la position basse, appuyer sur les leviers (A) sur les côtésdupanieretl'aideràdescendreverslebas. Vaisselle non appropriée

• Couvertsetvaisselleenbois.• Verresdécorésetfragiles,vaisselleartisanaleartistiqueouancienne. Leurs décors ne sont pas résistants.• Partiesenmatièresynthétiquenerésistantpasàlatempérature.• Vaisselleencuivreouenétain.• Vaissellesaledecendre,cire,graisselubrifianteouencre.Les décors sur verre, les pièces en aluminium ou argent risquent de changer de couleur et de blanchir en cours de lavage. Certains types de verre (les objets en cristal par exemple) deviennent opaques après de nombreux lavages. Endommagement du verre et de la vaisselle Causes :
• Typedeverreetprocédédefabricationduverre.• Compositionchimiqueduproduitdelavage.• Températuredel'eauduprogrammederinçage. Conseils :
• N'utiliserquedesverresetdelaporcelainegarantisparlefabricant comme résistants au lavage en lave-vaisselle.• Utiliserunproduitdelavagedélicatpourvaisselle.• Sortirlesverresetlescouvertsdulave-vaisselleleplusrapidement possible après la fin du programme.Le panier supérieur est réglable en hauteur selon les besoins : en position haute, il permet de ranger de la vaisselle encombrante danslepanierinférieur;enpositionbasse,ilpermetd'exploiteraumieuxl'espacedesclayettesetdessecteursrabattablesencréant plus de place de rangement vers le haut. Clayettes rabattables à inclinaison variable Lesclayetteslatéralespeuventêtre placéesàtrois hauteursdifférentes afin d’optimiser la disposition de la vaisselle dans le panier.Lesverresàpiedpeuventêtreplacésenpositionstablesurlesclayettes rabattables en insérant la tige de leurs pieds dans les fentes prévues à cet effet. Plateau range-couverts* Certains modèles de lave-vaisselle sont équipés d’un plateau coulissantquipeutêtreutilisépourlaverlescouvertsoules petites tasses. Éviter de charger sous le plateau de la vaisselle encombrante pour bénéficier de meilleures performances de lavage. Le plateau à couverts est amovible. (voir figure).Avantdechargerleplateau,assurez-vousquelessupportssont solidement accrochés au panier supérieur. (voir figure).FR

Mise en marche et utilisation

• Présent uniquement sur certains modèles. Charger le produit de lavage Un bon résultat de lavage dépend aussi d’un bon dosage du produit de lavage. Un excès de produit de lavage ne lave pas mieux et pollue l’environnement. Selon le degré de salissure, le dosage peut être adapté au cas par cas en utilisant un produit de lavage en poudre ou liquide.En cas de vaisselle normalement sale, utiliser environ 35 g (produit de lavage en poudre) ou 35ml (produit liquide). En cas d'utilisation de tablettes, une seule suffit.En cas de vaisselle peu sale ou précédemment rincée à l'eau, réduire considérablement la quantité de produit de lavage. Pour un bon résultat de lavage, suivre également les instructions reportées sur l'emballage.Pour toute autre demande de renseignements, s'adresser aux services d'aide aux consommateurs des fabricants de produits de lavage.Pour ouvrir le distributeur de produit de lavage, actionner le dispositif d'ouverture « A »Introduire le produit de lavage dans le bac « B » bien sec. La quantité de produit de lavage consacrée au prélavage doit être placée directement dans la cuve.1. Doser le produit de lavage en consultant le Tableau des programmes pour introduire une quantité appropriée.Dans le bac B, un indicateur de niveau indique quelle est la quantité maximale de produit de lavage, liquide ou en poudre, pouvantêtreutiliséepourchaquecycle.2. Eliminer les résidus de produit de lavage sur les bords du bac et fermer le couvercle jusqu’au déclic. Fermerlecouvercledudistributeurdeproduitdelavageenlepoussantverslehautjusqu'àenclenchementdudispositifde fermeture.Ledistributeuràproduitsdelavages'ouvreautomatiquementselon le programme, au moment voulu.Encasd'utilisationdeproduitsdelavagetoutenun,utiliserl'optionTABLETTESquiadapteleprogrammedelavage demanière à toujours obtenir les meilleurs résultats de lavage et de séchage possibles.N’utiliser que du produit de lavage spécial lave-vaisselle.NE PAS UTILISER de produits pour laver la vaisselle à la main.Une utilisation excessive de produit de lavage peut laisser des résidus de mousse en fin de cycle. L’utilisation de tablettes de lavage n’est conseillée que pour les modèles qui prévoient l’option TABLETTES MULTIFONCTIONS.Pour obtenir des performances de lavage et de séchage optimales, utiliser des produits de lavage en poudre, du liquide de rinçage et du sel. Mettre en marche le lave-vaisselle 1.Ouvrirl’arrivéed’eau.2.OuvrirlaporteetappuyersurlatoucheON-OFF.3. Doser le produit de lavage. (voir ci-contre).4. Charger les paniers (voir Charger les paniers) 5. Sélectionner le programme selon le type de vaisselle et son degré de salissure (voir tableau des programmes) appuyer sur la touche P.6. Sélectionner les options de lavage (voir Progr. spéciaux et Options) 7.Fermerlaportepourfairedémarrerleprogramme.8.Lafinduprogrammeestsignaléepardessignauxacoustiqueset par le clignotement du voyant du programme sélectionné. Ouvrirlaporte,appuyersurlatoucheON/OFFpouréteindrel’appareil, fermer le robinet de l’eau et débrancher la fiche de la prise de courant.9.Attendrequelquesminutesavantdesortirlavaissellepouréviter de se brûler. Décharger les paniers en commençant par celui du bas. - Pour réduire sa consommation d'énergie, la machine s'éteint automatiquement dans certaines conditions de non-utilisation prolongée. En cas de vaisselle peu sale ou précédemment rincée à l'eau,réduireconsidérablementlaquantitédeproduitdelavage. Modifier un programme en cours En cas d’erreur de sélection d’un programme, il est possible de le modifier, à condition qu’il vienne tout juste de démarrer : ouvrir la porte en faisant attention à la vapeur chaude qui s’échappe, appuyerdefaçonprolongéesurlatoucheON/OFF,l'appareils'éteint. Rallumer l’appareil à l’aide de la touche ON/OFF etsélectionner le nouveau programme ainsi que les options éventuelles, fermer la porte pour faire démarrer. Introduire de la vaisselle en cours de lavage Sanséteindrel'appareil,ouvrirlaporteenfaisantattentionàlavapeurchaudequis’échappeetintroduirelavaisselle.Fermerla porte : le cycle redémarre. Interruptions accidentelles En cas d’ouverture de la porte en cours de lavage ou de coupure decourant,leprogrammes’arrête.Ilredémarredupointoùila été interrompu dès que le courant revient ou que la porte est refermée.24

Le nombre et les types de programmes et des options, varient selon le modele de lave-vaisselle. Programmes Indications sur le choix des programmes et dosage du produit de lavageProgrammeProgrammes prévoyant le séchageOptionsLa durée des programmes est purement indicativeLavage écologique à faible consommation d’électricité pour vaisselle et casseroles. 29 g/ml + 6 g/ml** – 1 Tab Eco

Oui Non 3:10’Vaisselle et casseroles très sales (déconseillé pour la vaisselle fragile)35 g/ml – 1 TabIntensifOui Non 2:30’Vaisselle et casseroles normalement sales. Programme standard quotidien.29 g/ml + 6 g/ml** – 1 TabNormalOui Non 2:00’Lavage préalable dans l’attente de compléter le chargement au repas suivant.Pas de produit de lavageTrempageNon Non 0:12’ ECODESIGN REGULATION Le cycle de lavage ECO cest le programme standard auquel se refrent les donnes de l’etiquette-energie. Ce cycle est prevu pour le lavage de la vaisselle normalement sale et est le programme le plus efficace en termes de consommation d’energie et d’eau pour ce type de vaisselle. Pour consommer moins, utiliser le lave-vaisselle pleine charge. Consommationsenstand-by:Consommationenleft-onmode:5W-Consommationenoff-mode:0,5W Tableau des consommations pour les cycles principaux* LesdonnesduprogrammesontdesvaleursdemesuredelaboratoireobtenuesselonlanormeeuropenneEN50242. ** Les donnes sont obtenues en effectuant des mesures dans les conditions dutilisation et de charge de la vaisselle de lusager. Conditions standard* Conditions usager**Consommation d’énergie (KWh/cycle)Consommation d’eau (litre/cycle)Durée (min/cycle)Consommation d’énergie (KWh/cycle)Consommation d’eau (litre/cycle)Durée (min/cycle)INTENSIF1,50 15 150 1,30 14 135NORMAL1,20 15 120 1,05 14 110 ** Quantité de produit de lavage pour prélavage. Les données des programmes sont mesurées dans des conditions de laboratoire selon la norme européenne EN

Selon les différentes conditions d’utilisation, la durée et les données des programmes peuvent être différentes. Remarque : Pour consommer moins, utiliser le lave-vaisselle à pleine charge. Note pour les laboratoires d’essai : pourtoutesinformationssurlesconditionsd’essaicomparatifEN,s’adresserà:ASSISTENZA_ EN_LVS@indesitcompany.comFR

Produit de rinçage et sel régénérant N’utiliser que des produits de lavage spéciaux lave-vaisselle. Ne pas utiliser de sel alimentaire ou industriel ni de produits vaisselle pour lavage à la main. Se conformer aux instructions reportées sur l’emballage.En cas d’utilisation d’un produit multifonction, pas besoin d’ajouter de produit de rinçage mais nous conseillons par contre d’ajouter du sel, surtout en cas d’eau dure ou très dure. (Se conformer aux instructions reportées sur l’emballage). Faute d’ajouter du sel ou du produit de rinçage, il est normal que les voyants SEL

• et PRODUIT DE RINCAGE* restent allumés. Charger le produit de rinçage Le produit de rinçage aide au séchage de la vaisselle car il fait glisser l’eau de la surface et évite ainsi la formation de traces oudetaches.Ilfautremplirleréservoiràproduitderinçage:• quandlevoyantPRODUITDERINÇAGE* du bandeaus’allume,uneréservedeproduitderinçagepour1-2cyclesestencore disponible ;1.Ouvrirleréservoir«D»enpoussantetensoulevantlalanguette sur le couvercle ;2.Introduireleproduitde rinçage avec précaution jusqu'auniveaumaximaldel'ouverturederemplissageenévitanttoutdébordement. Si cela se produit, nettoyer aussitôt avec un chiffon sec.3.Fermerlecouverclejusqu'audéclic.Ne JAMAIS verser le liquide de rinçage directement à l'intérieur de la cuve. Régler la dose de produit de rinçage Si le résultat du séchage n’est pas satisfaisant, le dosage du produitderinçagepeutêtreréglé.AppuyersurlatoucheOn/Offpourallumeretéteindrelelave-vaisselle.AppuyersurlatoucheP3fois desuite.Allumer àl’aidedelatoucheON/OFF,levoyantduprogrammeduniveausélectionné se met à clignoter (configuré sur le niveau d’usine).Régler le niveau de dosage du produit de rinçage à l’aide de la touche P ; pendant cette opération, le voyant du produit de rinçage clignote.Appuyer sur la touche ON/OFF pour sauvegarder le réglage effectué.Leniveau du produit de rinçage peut être réglé sur ZÉRO(programme ECO), dans ce cas le produit de rinçage ne sera pas débité et le voyant produit de rinçage ne s’allumera pas quand ce dernier sera fini.Possibilité de sélectionner jusqu’à 4 niveaux maximum selon le modèle de lave-vaisselle. • silavaisselleprésentedestraces,réglersurdeschiffresplusbas(1-2).• s’ilyadesgouttesd’eauoudestachesdecalcaire,leréglersur des chiffres plus élevés (3-4). Réglage dureté de l’eau Chaque lave-vaisselle est équipé d’un adoucisseur d’eau qui, grâceàduselrégénérantspéciallave-vaisselle,fournitdel’eaude lavage sans calcaire. Ce lave-vaisselle permet d’opérer un réglage pour réduire la pollution et optimiser les performances de lavage selon la dureté de l’eau. Se renseigner auprès de l’organisme distributeur de l’eau. AppuyersurlatoucheOn/Offpourallumeretéteindrelelave- vaisselle.Garder la touche P enfoncée pendant quelques secondesjusqu’ausignalacoustique.Allumerlelave-vaisselleàl’aidedelatoucheON/OFF,levoyantduprogrammeduniveausélectionné se met à clignoter (L’adoucisseur d’eau est réglé en usine sur le niveau intermédiaire).Pendant cette opération, le voyant sel clignote.Régler le niveau de dureté de l’eau à l’aide de la touche P, (1-2- 3-4

• voir tableau dureté de l’eau) jusqu’à 4* niveaux maximum.Appuyer sur la touche ON/OFF pour sauvegarder le réglage effectué.En cas d’utilisation de tablettes de lavage multifonction, remplir toutdemêmeleréservoiràsel.(°dH=duretéendegrésallemands-°fH=duretéendegrésfrançais-mmol/l=millimole/litre) Charger le sel régénérant Pour obtenir de bons résultats de lavage, veiller à ce que le réservoir à sel ne soit jamais vide. Le sel régénérant élimine le calcaire présent dans l’eau et évite ainsi qu’il ne se dépose sur la vaisselle. Le réservoir à sel qui se trouve dans la partie inférieure du lave-vaisselle (voir Description)doitêtrerempli:
• quandleflotteurvert* n’est plus visible à travers le couvercle du sel ;• quandlevoyantSEL* du bandeau s’allume ;1.Sortirlepanierinférieuret dévisser lecouvercle du réservoir dans le sens inverse des aiguilles d’une montre.2.Lorsdela première mise en service:remplir le réservoir d’eau à ras bord.3.Utiliserl’entonnoir* (voir figure) pour remplirleréservoirdeselàrasbord(1kgenviron).Ilesttoutàfaitnormalqu’ilyaitunpeud'eauquidéborde.4. Enlever l’entonnoir*, éliminer les résidus de sel sur le filetage. Avantderevisserlecouvercle,ilfautlerinceràl’eaucouranteenle plaçanttêteen basetenfaisantcouler l’eauàtraversles quatre fentes en étoile situées dans la partie inférieure du couvercle. (bouchon avec flotteur vert Nous conseillons d’effectuer cette opération à chaque chargement de sel. Fermersoigneusementlecouverclepouréviterqueduproduitde lavage pénètre à l’intérieur du réservoir pendant le lavage (celapourraitendommagerirrémédiablementl'adoucisseur).En cas de rajout de sel, effectuer cette opération juste avant un cycle de lavage pour éliminer aussitôt la solution saline qui a débordé.
• Présent uniquement sur certains modèles. Tableau de dureté de l’eauAutonomie moyenne** réservoir à selniveau °dH °fH mmol/l mois1 0 - 11 0 - 20 1,1 - 2 5 mois2 12 - 17 21 - 30 2,1 - 3 3 mois3 17 - 34 31 - 60 3,1 - 6 2 mois

34 - 50 61 - 90 6,1 - 9 2/3 semaines

De 0°f à 10°f nous vous conseillons de ne pas utiliser de sel.

• la sélection 4 peut prolonger la durée. ** avec 1 cycle de lavage par jour.

Entretien et soin Coupure de l’arrivée d’eau et du courant

robinet l'eau aprèschaquelavage

éviter tout risque de fuites.• Débrancher

nettoyage de l’appareil et pendant tous travaux d’entretien. Nettoyer le lave-vaisselle

• Pour nettoyer l’extérieur

commande, utiliser un chiffon humide non abrasif. N’utiliser ni solvants ni détergents abrasifs.• Pour nettoyer

enlevertoutetache, utiliser un chiffon imbibé d’eau additionnée d’un peu de vinaigre. Eviter les mauvaises odeurs

• Laissertoujours porteentrouverte pour

éviter toute stagnation d’humidité.• Nettoyer régulièrement

des bacs à produits de lavage avec une éponge humide. On évitera ainsi les incrustations de déchets d’aliment qui sont les principaux responsables de la formation de mauvaises odeurs. Nettoyer les bras de lavage

déchets restent collés

lavage et bouchent les trous de sortie de l’eau : mieux vaut les contrôler de temps en temps et les nettoyer avec une petite brosse non métallique.Les deux bras de lavage sont tous deux démontables.Pour démonter le bras supérieur, il faut dévisser sa bague en plastique en tournant dans le sens inverse des aiguilles d’une montre. Remonter le bras gicleur supérieur en veillant à ce que la face percée du plus grand nombre d’orifices soit bien orientée vers le haut.Pour démonter le bras de lavage inférieur, pousser sur les languettes situées sur les côtés et tirer vers le haut. Nettoyage du filtre d’entrée d’eau* Si les tuyaux de l’eau sont neufs ou s’ils sont restés longtemps inutilisés, avant d’effectuer le raccordement, faire couler l’eau jusqu’à ce qu’elle devienne limpide et dépourvue d’impuretés. Faute

point d’arrivée de l’eau et endommager le lave-vaisselle .Nettoyer, périodiquement le filtre d’entrée de l’eau situé à la sortie du robinet.

l’eau. Dévisserl’extrémité tuyaud’arrivée

filtre et le laver soigneusement à l’eau courante.- Remettre le filtre en place et visser le tuyau. Nettoyer les filtres Les trois filtres qui composent le groupe filtrant débarrassent l’eau de lavage des résidus d’aliments avant de la remettre en circulation : pour obtenir de bons résultats de lavage, il faut les nettoyer.Nettoyer les filtres régulièrement.Ne pas utiliser le lave-vaisselle sans filtres ou avec filtre mal fixé.•Après quelques lavages, contrôler le groupe filtrant et, sinécessaire, le laver soigneusement à l’eau courante avec une petite brosse non métallique en procédant comme suit :

1. tourner le filtre cylindrique C dans le sens inverse des aiguilles

d’une montre pour le sortir de son emplacement (fig.1).

2. Exercer une légère pression sur les ailettes latérales du gobelet filtre B pour le faire sortir

3. Dégager le filtre inox A.

4. Examiner la cavité et éliminer tout résidu de nourriture. NE JAMAIS RETIRER la protection de la pompe de lavage

(pièce noire) (fig.4). Aprèsavoirnettoyélesfiltres,remettresoigneusementlegroupefiltrant à sa place, cette opération est fondamentale pour un bon fonctionnement du lave-vaisselle. En cas d’absence pendant de longues périodes

• Débrancher les raccordements électriques et fermerlerobinet de l’eau.• Laisserlaporteentrouverte.•Auretour,effectuerunlavageàvide.
• Présent uniquement sur certains modèles.FR

Anomalies: Causes / Solutions possibles:Le lave-vaisselle ne démarre pas ou n’obéit pas aux commandes• Eteindre l’appareil à l'aide de la touche ON-OFF, rallumer au bout d’une minute environ et présélectionner le programme. • La che n’est pas bien branchée dans la prise de courant.• La porte du lave-vaisselle n’est pas bien fermée. La porte ne ferme pas • La serrure est enclenchée ; pousser énergiquement sur la porte jusqu’au “clic”. Le lave-vaisselle ne vidange pas. • Le programme n’est pas encore terminé.• Le tuyau d’évacuation de l’eau est plié (voir Installation).• L’évacuation de l’évier est bouchée.• Le ltre est bouché par des déchets de nourriture. Le lave-vaisselle est bruyant. • La vaisselle s’entrechoque ou butte contre les bras de lavage.

• Excédent de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation). La vaisselle et les verres présentent des dépôts de calcaire ou une couche blanchâtre.• Il manque du sel régénérant ou son réglage n’est pas adapté à la dureté de l’eau (voir Produit de rinçage et sel).• Le couvercle du réservoir à sel n’est pas bien fermé.• Il n’y a plus de produit de rinçage ou son dosage est insufsant.La vaisselle et les verres présentent des traces blanches ou des reets bleuâtres.• Le dosage du produit de rinçage est excessif.La vaisselle n’est pas sèche. • Un programme sans séchage a été sélectionné.• Il n’y a plus de produit de rinçage ou son dosage est insufsant (voir Produit de rinçage et sel).• Le réglage du produit de rinçage n’est pas approprié. • La vaisselle est en matériau antiadhésif ou en plastique.La vaisselle n’est pas propre. • Les paniers sont trop chargés (voir Charger les paniers).• La vaisselle n’est pas bien rangée.• Les bras de lavage ne tournent pas librement.• Le programme de lavage n’est pas assez puissant (voir Programmes).• Excédent de mousse : le produit de lavage n’est pas bien dosé ou n’est pas approprié (voir Mise en marche et utilisation). (voir Mise en marche et utilisation). • Le couvercle du réservoir à produit de rinçage n'est pas bien fermé. • Le ltre est sale ou bouché (voir Entretien et soin).• Il manque du sel régénérant (voir Produit de rinçage et sel).Il n’y a pas d’arrivée d’eau - Alarme robinet fermé.(des signaux acoustiques retentissent et tous les voyants des programmes clignotent)Le voyant ON/OFF clignote rapidement et les 2° et 3° voyants du programme s’allument.• Il y a une coupure d’eau.• Le tuyau d’arrivée de l’eau est plié (voir Installation).• Ouvrir le robinet, l’appareil se met en marche au bout de quelques minutes.• L’appareil s’est bloqué car personne n’a donné suite au signal acoustique. • Eteindre l’appareil à l’aide de la touche ON/OFF, ouvrir le robinet et au bout de quelques secondes rallumer en appuyant à nouveau sur la même touche. Reprogrammer l’appareil et le remettre en marche. Anomalies et remèdes Si l’appareil présente des anomalies de fonctionnement, procéder aux contrôles suivants avant de prendre contact avec le service d’assistance technique.

• Présent uniquement sur certains modèles.28 FRPL
