MODE D'EMPLOI ERN1901AOW ELECTROLUX

• maak de binnenkant en de accessoires

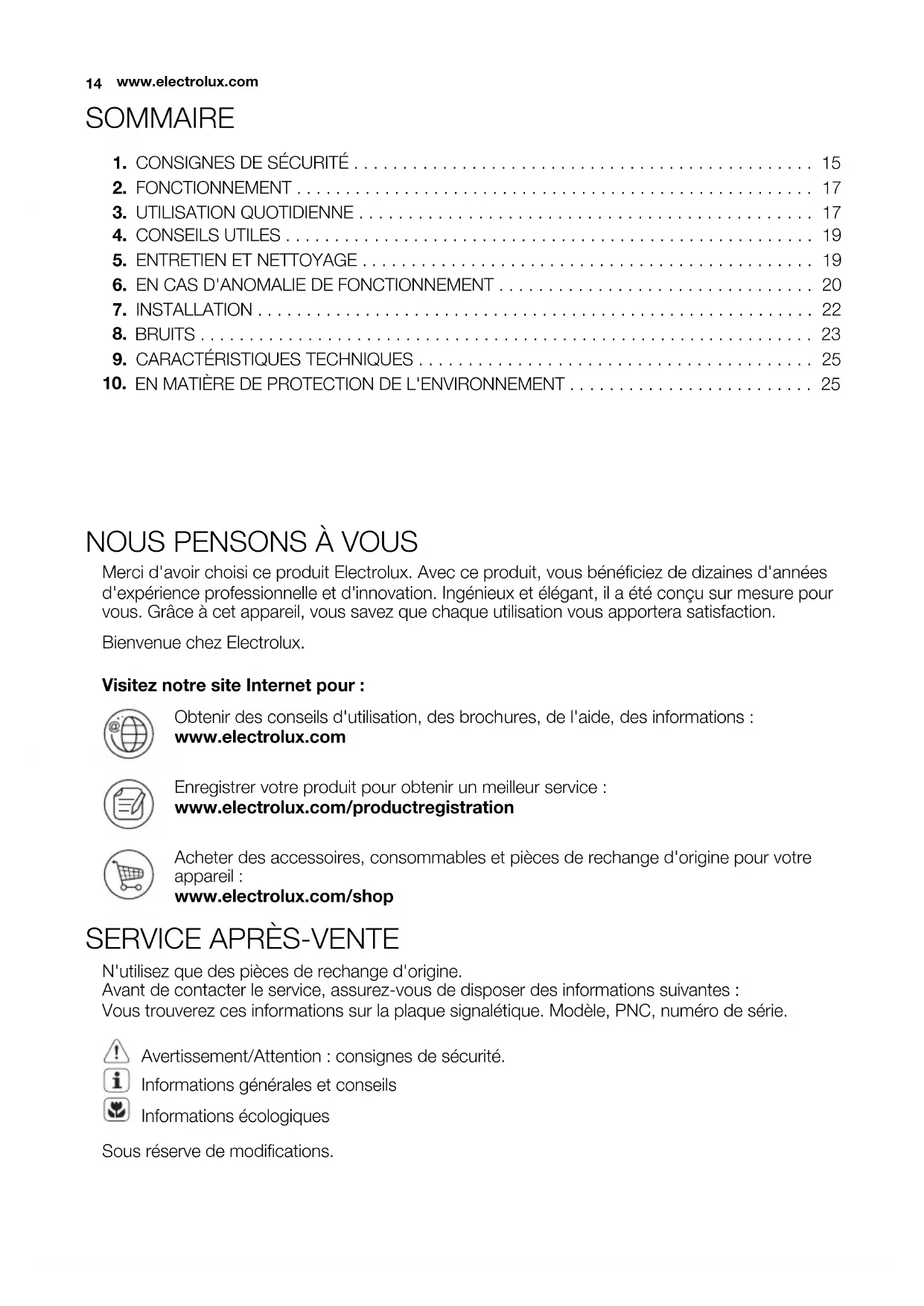

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT . . . . . . . . . . . . . . . . . . . . . . . . . 25

NOUS PENSONS À VOUS Merci d'avoir choisi ce produit Electrolux. Avec ce produit, vous bénéficiez de dizaines d'années

d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu sur mesure pour

vous. Grâce à cet appareil, vous savez que chaque utilisation vous apportera satisfaction.

Bienvenue chez Electrolux.

Visitez notre site Internet pour :

Obtenir des conseils d'utilisation, des brochures, de l'aide, des informations :

Enregistrer votre produit pour obtenir un meilleur service :

www.electrolux.com/productregistration

Acheter des accessoires, consommables et pièces de rechange d'origine pour votre

www.electrolux.com/shop

SERVICE APRÈS-VENTE N'utilisez que des pièces de rechange d'origine.

Avant de contacter le service, assurez-vous de disposer des informations suivantes :

Vous trouverez ces informations sur la plaque signalétique. Modèle, PNC, numéro de série.

Avertissement/Attention : consignes de sécurité.

Informations générales et conseils

Informations écologiques

Sous réserve de modifications.

www.electrolux.com1.

Pour votre sécurité et garantir une utilisa-

tion correcte de l'appareil, lisez attentive-

ment cette notice, y compris les conseils

et avertissements, avant d'installer et

d'utiliser l'appareil pour la première fois.

Pour éviter toute erreur ou accident, veil-

lez à ce que toute personne qui utilise

l'appareil connaisse bien son fonctionne-

ment et ses fonctions de sécurité. Con-

servez cette notice avec l'appareil. Si l'ap-

pareil doit être vendu ou cédé à une autre

personne, veillez à remettre cette notice

au nouveau propriétaire, afin qu'il puisse

se familiariser avec son fonctionnement et

Pour la sécurité des personnes et des

biens, conservez et respectez les consi-

gnes de sécurité figurant dans cette noti-

ce. Le fabricant décline toute responsabi-

lité en cas de dommages dus au non-res-

pect de ces instructions.

1.1 Sécurité des enfants et des

personnes vulnérables

• Cet appareil n'est pas destiné à être

utilisé par des enfants ou des person-

nes dont les capacités physiques, sen-

sorielles ou mentales, ou le manque

d'expérience et de connaissance les

empêchent d'utiliser l'appareil sans ris-

que lorsqu'ils sont sans surveillance ou

en l'absence d'instruction d'une per-

sonne responsable qui puisse leur as-

surer une utilisation de l'appareil sans

Empêchez les enfants de jouer avec

• Ne laissez pas les différents emballages

à portée des enfants. Ils pourraient

• Si l'appareil doit être mis au rebut, veil-

lez à couper le câble d'alimentation

électrique au ras de l'appareil pour évi-

ter les risques d'électrocution. Démon-

tez la porte pour éviter que des enfants

ne restent enfermés à l'intérieur.

• Cet appareil est muni de fermetures

magnétiques. S'il remplace un appareil

équipé d'une fermeture à ressort, nous

vous conseillons de rendre celle-ci inuti-

lisable avant de vous en débarrasser.

Ceci afin d'éviter aux enfants de s'en-

fermer dans l'appareil et de mettre ainsi

1.2 Consignes générales de

AVERTISSEMENT Veillez à ce que les orifices de ventilation,

situés dans l'enceinte de l'appareil ou la

structure intégrée, ne soient pas obstrués.

• Les appareils sont destinés uniquement

à la conservation des aliments et/ou

des boissons dans le cadre d’un usage

domestique normal, tel que celui décrit

dans la présente notice.

• N'utilisez pas d'appareils électriques,

d'agents chimiques ou tout autre systè-

me artificiel pour accélérer le processus

• Ne faites pas fonctionner d'appareils

électriques (comme des sorbetières

électriques, ...) à l'intérieur des appa-

reils de réfrigération à moins que cette

utilisation n'ait reçu l'agrément du fabri-

• N'endommagez pas le circuit frigorifi-

• Le circuit frigorifique de l’appareil con-

tient de l’isobutane (R600a), un gaz na-

turel offrant un haut niveau de compati-

bilité avec l’environnement mais qui est

néanmoins inflammable.

Pendant le transport et l'installation de

votre appareil, assurez-vous qu'aucune

partie du circuit frigorifique n'est en-

Si le circuit frigorifique est endomma-

– évitez les flammes vives et toute au-

tre source d'allumage

– aérez soigneusement la pièce où se

• Ne modifiez pas les spécifications de

l'appareil. Si le câble d'alimentation est

endommagé, il peut causer un court

circuit, un incendie et/ou une électrocu-

FRANÇAIS 15AVERTISSEMENT Les éventuelles réparations ou in-

terventions sur votre appareil, ain-

si que le remplacement du câble

d'alimentation, ne doivent être ef-

fectuées que par un professionnel

Ne branchez pas le cordon d'ali-

mentation à une rallonge.

Assurez-vous que la prise n'est pas

écrasée ou endommagée par l'ar-

rière de l'appareil. Une prise de

courant écrasée ou endommagée

peut s'échauffer et causer un in-

Vérifiez que la prise murale de l'ap-

pareil est accessible.

Ne débranchez pas l'appareil en ti-

Si la prise murale n'est pas bien fi-

xée, n'introduisez pas de prise de-

dans. Risque d'électrocution ou

N'utilisez pas l'appareil sans le dif-

fuseur de l'ampoule (si présent) de

l'éclairage intérieur.

• Cet appareil est lourd. Faite attention

lors de son déplacement.

• Ne touchez pas avec les mains humi-

des les surfaces givrées et les produits

congelés (risque de brûlure et d'arra-

chement de la peau).

• Évitez une exposition prolongée de

l'appareil aux rayons solaires.

• Les ampoules (si présentes) utilisées

dans cet appareil sont des ampoules

spécifiques uniquement destinées à

être utilisées sur des appareils ména-

gers. Elles ne sont pas du tout adap-

tées à un éclairage quelconque d'une

1.3 Utilisation quotidienne

• Ne posez pas d'éléments chauds sur

les parties en plastique de l'appareil

• Ne stockez pas de gaz et de liquides

inflammables dans l'appareil (risque

• Respectez scrupuleusement les con-

seils de conservation donnés par le fa-

bricant de l’appareil Consultez les ins-

tructions respectives

1.4 Entretien et nettoyage

• Avant toute opération de nettoyage,

mettez l'appareil à l'arrêt et débran-

chez-le électriquement.

• N'utilisez pas d'objets métalliques pour

nettoyer l'appareil.

• Contrôlez régulièrement l'orifice d'éva-

cuation de l'eau de dégivrage dans le

compartiment réfrigérateur Nettoyez-le,

si besoin. Si l'orifice est bouché, l'eau

s'écoulera en bas de l’appareil

Avant de procéder au branche-

ment électrique, respectez scru-

puleusement les instructions four-

nies dans cette notice.

• Déballez l'appareil et vérifiez qu'il n'est

pas endommagé. Ne branchez pas

l'appareil s'il est endommagé. Signalez

immédiatement au revendeur de l'ap-

pareil les dommages constatés. Dans

ce cas, gardez l'emballage.

• Il est conseillé d'attendre au moins qua-

tre heures avant de brancher l'appareil

pour que le circuit frigorifique soit stabi-

• Veillez à ce que l'air circule librement

autour de l'appareil pour éviter qu'il ne

surchauffe. Pour assurer une ventilation

suffisante, respectez les instructions de

la notice (chapitre Installation).

• Placez l'appareil dos au mur pour éviter

tout contact avec le compresseur et le

condenseur (risque de brûlure).

• Placez de préférence votre appareil loin

d'une source de chaleur (chauffage,

cuisson ou rayons solaires trop inten-

• Assurez-vous que la prise murale reste

accessible après l'installation de l'appa-

• Branchez à l'alimentation en eau pota-

ble uniquement. (Si un branchement

sur le réseau d'eau est prévu.)

• Les branchements électriques néces-

saires à l'entretien de l'appareil doivent

être réalisés par un électricien qualifié

ou une personne compétente.

www.electrolux.com• Cet appareil ne doit être entretenu et

réparé que par un Service après-vente

autorisé, exclusivement avec des piè-

Le système frigorifique et l'isola-

tion de votre appareil ne contien-

nent pas de C.F.C. contribuant

ainsi à préserver l'environnement.

L'appareil ne doit pas être mis au

rebut avec les ordures ménagères

et les déchets urbains. La mousse

d'isolation contient des gaz in-

flammables : l'appareil sera mis au

rebut conformément aux règle-

ments applicables disponibles au-

près des autorités locales. Veillez

à ne pas détériorer les circuits fri-

gorifiques, notamment au niveau

du condenseur. Les matériaux uti-

lisés dans cet appareil identifiés

2.1 Mise en fonctionnement

Branchez l'appareil sur une prise murale.

Tournez le bouton du thermostat dans le

sens des aiguilles d'une montre sur une

Pour mettre à l'arrêt l'appareil, tournez le

bouton du thermostat sur la position "O".

2.3 Réglage de la température

La température est réglée automatique-

Pour faire fonctionner l'appareil, procédez

• tournez le bouton du thermostat vers le

bas pour obtenir un réglage de froid mi-

• tournez le bouton du thermostat vers le

haut pour obtenir un réglage de froid

Une position moyenne est la plus

Toutefois, le réglage doit être choisi en te-

nant compte du fait que la température à

l'intérieur de l'appareil dépend de plu-

• la température ambiante

• la fréquence d'ouverture de la porte

• la quantité de denrées stockées

• l'emplacement de l'appareil.

Si le thermostat est réglé sur la

position de froid maximum, lors-

que la température ambiante est

élevée et que l'appareil est plein, il

est possible que le compresseur

fonctionne en régime continu.

Dans ce cas, il y a un risque de

formation excessive de givre sur la

paroi postérieure à l'intérieur de

l'appareil. Pour éviter cet inconvé-

nient, placez le thermostat sur une

température plus élevée de façon

à permettre un dégivrage automa-

tique et, par conséquent, des

économies de courant.

3. UTILISATION QUOTIDIENNE

3.1 Nettoyage intérieur

Avant d'utiliser l'appareil pour la première

fois, nettoyez l'intérieur et tous les acces-

soires internes avec de l'eau tiède savon-

neuse pour supprimer l'odeur caractéristi-

que du "neuf" puis séchez soigneuse-

N'utilisez pas de produits abrasifs,

poudre à récurer, éponge métalli-

que pour ne pas abîmer la finition.

FRANÇAIS 173.2 Clayettes amovibles

Les parois du réfrigérateur sont équipées

d'une série de glissières pour que les

clayettes puissent être placées en fonc-

3.3 Mettez en place les balconnets de la porte.

Selon la taille des emballages des ali-

ments conservés, les balconnets de la

porte peuvent être positionnés à différen-

Pour les ajuster, procédez comme suit :

tirez progressivement sur le balconnet

dans le sens des flèches pour le dégager,

puis repositionnez-le selon vos besoins.

3.4 Contrôle de l'humidité

La clayette inférieure en verre est équipée

d'un dispositif muni de fentes dont les ou-

vertures sont réglables à l'aide d'un levier

coulissant, afin de réguler la température

Lorsque les fentes de ventilation sont fer-

le taux d'humidité naturel des aliments

conservés dans le bac à fruits et légumes

est préservé plus longtemps.

Lorsque les fentes de ventilation sont ou-

le taux d'humidité est plus bas, car la cir-

culation d'air est plus importante.

www.electrolux.com4. CONSEILS UTILES

4.1 Conseils pour l'économie

• N'ouvrez pas la porte trop souvent ou

plus longtemps que nécessaire.

• Si la température ambiante est élevée,

le dispositif de réglage de température

est sur la position de froid maximum et

l'appareil est plein : il est possible que

le compresseur fonctionne en régime

continu, d'où un risque de formation

excessive de givre sur l'évaporateur.

Pour éviter ceci, modifiez la position du

dispositif de réglage de température de

façon à obtenir des périodes d'arrêt du

compresseur et ainsi permettre un dé-

givrage automatique, d'où des écono-

4.2 Conseils pour la réfrigération

Pour obtenir les meilleures performances

• N'introduisez pas d'aliments encore

chauds ou de liquides en évaporation

dans le réfrigérateur.

• Couvrez ou enveloppez soigneusement

les aliments, surtout s'ils sont aromati-

• Placez les aliments pour que l'air puisse

circuler librement autour.

4.3 Conseils pour la réfrigération

Viande (tous les types) : enveloppez-la

dans des sachets en plastique et placez-

la sur la tablette en verre au-dessus du

La période de conservation est de 1 à 2

Aliments cuits, plats froids, etc. : placez-

les bien couverts sur une clayette.

Fruits et légumes : placez-les une fois net-

toyés dans le(s) bac(s) à légumes fourni(s).

Beurre et fromage : placez-les dans des

récipients étanches spéciaux ou envelop-

pez-les soigneusement dans des feuilles

d'aluminium ou de polyéthylène, pour em-

magasiner le moins d'air possible.

Lait en bouteille : bouchez-le et placez-le

dans le balconnet de la contreporte réser-

Bananes, pommes de terre, oignons et ail

ne se conservent pas au réfrigérateur, s'ils

ne sont pas correctement emballés.

5. ENTRETIEN ET NETTOYAGE ATTENTION

débrancher l'appareil avant toute

opération d'entretien.

Cet appareil contient des hydro-

carbures dans son circuit réfrigé-

rant : l'entretien et la recharge ne

doivent donc être effectués que

par du personnel autorisé.

5.1 Nettoyage périodique

Cet appareil doit être nettoyé régulière-

• Nettoyez l'intérieur et tous les accessoi-

res avec de l'eau tiède savonneuse.

• Vérifiez régulièrement les joints de porte

et nettoyez-les en les essuyant pour

éviter toute accumulation de déchets.

• Rincez et séchez soigneusement.

Ne pas tirer, déplacer ou endom-

mager les tuyaux et/ou câbles qui

se trouvent à l'intérieur de l'appa-

Ne JAMAIS utiliser de produits

abrasifs ou caustiques ni d'épon-

ges avec grattoir pour nettoyer

l'intérieur de façon à ne pas l'abî-

mer et laisser de fortes odeurs.

Nettoyer le condenseur (grille noire) et le

compresseur situés à l'arrière de l'appareil

avec une brosse ou un aspirateur. Cette

FRANÇAIS 19opération améliore les performances de

l'appareil et permet des économies

Attention à ne pas endommager

le système de réfrigération.

De nombreux détergents pour la cuisine

recommandés par les fabricants contien-

nent des produits chimiques qui peuvent

attaquer/endommager les pièces en plas-

tique utilisées dans cet appareil. Il est par

conséquent recommandé d'utiliser seule-

ment de l'eau chaude additionnée d'un

peu de savon liquide pour nettoyer la car-

rosserie de l'appareil.

Après le nettoyage, rebranchez l'appareil.

5.2 En cas d'absence prolongée

ou de non-utilisation

Prenez les précautions suivantes :

• débranchez l'appareil

• retirez tous les aliments

• dégivrez si nécessaire et nettoyez l'ap-

pareil ainsi que tous les accessoires

• laissez la porte/les portes entrouverte(s)

pour prévenir la formation d'odeurs

Si, toutefois, vous n'avez pas la possibilité

de débrancher et vider l'appareiI, faites

vérifier régulièrement son bon fonctionne-

ment pour éviter la détérioration des ali-

ments en cas de panne de courant.

5.3 Dégivrage du réfrigérateur

En fonctionnement normal, le givre est au-

tomatiquement éliminé de l'évaporateur

du compartiment réfrigérateur à chaque

fois que le compresseur s'arrête. L'eau de

dégivrage est collectée dans un récipient

spécial situé à l'arrière de l'appareil, au-

dessus du compresseur, d'où elle s'éva-

Nettoyez régulièrement l'orifice d'écoule-

ment de la goulotte d'évacuation de l'eau

de dégivrage située au milieu du compar-

timent réfrigérateur pour empêcher l'eau

de déborder et de couler à l'intérieur de

l'appareil. Nettoyez l'orifice d'écoulement

de l'eau de dégivrage avec le bâtonnet

spécial se trouvant déjà dans l'orifice.

6. EN CAS D'ANOMALIE DE FONCTIONNEMENT AVERTISSEMENT Avant de résoudre les problèmes,

débranchez l'appareil.

La résolution des problèmes, non

mentionnés dans le présent ma-

nuel, doit être exclusivement con-

fiée à un électricien qualifié ou une

personne compétente.

Certains bruits pendant le fonc-

tionnement (compresseur, systè-

me réfrigérant) sont normaux.

L'appareil est à l'arrêt. Mettez l'appareil en fonc-

La fiche n'est pas correc-

tement branchée sur la

Branchez correctement la

fiche sur la prise de cou-

Le courant n'arrive pas à

l'appareil. La prise de cou-

rant n'est pas alimentée.

Branchez un autre appareil

électrique sur la prise de

Faites appel à un électricien

L'ampoule est en mode

Ouvrez et fermez la porte.

L'ampoule est défectueu-

La température n'est pas

correctement réglée.

Sélectionnez une tempéra-

La porte n'est pas correc-

Consultez le paragraphe

La porte a été ouverte trop

Ne laissez pas la porte ou-

verte plus longtemps que

La température du produit

Laissez le produit revenir à

température ambiante

avant de le ranger dans

La température ambiante

Réduisez la température

sur la plaque arrière

Pendant le dégivrage au-

tomatique, le givre fond

sur la plaque arrière.

Ce phénomène est normal.

La gouttière d'évacuation

de l'eau de dégivrage est

Nettoyez la gouttière d'éva-

Des produits empêchent

l'eau de s'écouler dans le

Assurez-vous que les pro-

duits ne touchent pas la

De l'eau coule sur le

L'eau de dégivrage ne

s'écoule pas dans le pla-

teau d'évaporation situé

au-dessus du compres-

Fixez la gouttière d'évacua-

l'intérieur de l'appa-

reil est trop basse.

La température n'est pas

correctement réglée.

Sélectionnez une tempéra-

l'intérieur de l'appa-

reil est trop élevée.

La température n'est pas

correctement réglée.

Sélectionnez une tempéra-

6.1 Remplacement de l'éclairage

Débranchez l'appareil de la prise sec-

Retirez la vis du diffuseur.

Retirez le diffuseur (voir l'illustration).

Remplacez l'ampoule défectueuse

par une ampoule neuve de puissance

identique, spécifiquement conçue

pour les appareils électroménagers.

(La puissance maximale est indiquée

Installez le diffuseur de l'ampoule.

Serrez la vis du diffuseur.

Branchez l'appareil sur le secteur.

Ouvrez la porte. Vérifiez que l'ampou-

6.2 Fermeture de la porte

Nettoyez les joints de la porte.

Si nécessaire, ajustez la porte. Repor-

tez-vous au chapitre « Installation ».

Si nécessaire, remplacez les joints de

porte défectueux. Contactez votre

service après-vente.

7. INSTALLATION AVERTISSEMENT Pour votre sécurité et le bon fonc-

tionnement de l'appareil, veuillez

lire attentivement les « Consignes

de sécurité » de cette notice d'uti-

lisation avant de procéder à l'ins-

Installez cet appareil à un endroit où la

température ambiante correspond à la

classe climatique indiquée sur la plaque

signalétique de l'appareil :

Température ambiante

SN +10 à + 32 °C N +16 à + 32 °C ST +16 à + 38 °C T +16 à + 43 °C

7.2 Branchement électrique

Contrôlez, avant de brancher l'appareil, si

la tension et la fréquence indiquées sur la

plaque signalétique correspondent à cel-

les de votre réseau.

22 www.electrolux.comL'appareil doit être relié à la terre. La fichedu câble d'alimentation comporte un lo-gement pour mise à la terre. Si la prise decourant murale n'est pas mise à la terre,branchez l'appareil sur une prise de terreconformément aux normes en vigueur, endemandant conseil à un électricien quali- fié. Le fabricant décline toute responsabilitéen cas d'incident suite au non-respectdes consignes de sécurité sus-mention-nées.Cet appareil est conforme aux directivescommunautaires.7.3 Ventilation min. 200 cm 2

min. 200 cm 2 Veillez à garantir une circulation d'air suffi-sante à l'arrière de l'appareil.Consultez la notice de montagelors de l'installation. 8. BRUITS L'appareil émet certains bruits pendantson fonctionnement (compresseur, circuitfrigorifique). BRRR!

Tension 230-240 V Fréquence 50 Hz

Les données techniques figurent sur la

plaque signalétique située sur le côté gau-

che à l'intérieur de l'appareil et sur l'éti-

10. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT Recyclez les matériaux portant le symbole

. Déposez les emballages dans les

conteneurs prévus à cet effet.

Contribuez à la protection de

l'environnement et à votre sécurité,

recyclez vos produits électriques et

électroniques. Ne jetez pas les appareils

ménagères. Emmenez un tel produit dans

votre centre local de recyclage ou

contactez vos services municipaux.
