MODE D'EMPLOI FN 12621 S1 MIELE
Mode d'emploi et instructions de montage
Congélateur avec système NoFrost FN 12221 S, FN 12221 S-1 FN 12421 S, FN 12421 S-1 FN 12621 S, FN 12621 S-1 FN 12821 S, FN 12821 S-1
Veuillez lire absolument le présent mode
d'emploi avant l'installation
et la mise en service de votre appareil.
Vous éviterez ainsi de vous blesser et
d'endommager l'appareil.
fr-CH
M.-Nr. 09 559 140
Description de l'appareil 4
Votre contribution à la protection de l'environnement 6
Prescriptions de sécurité et mises en garde....7
Comment économiser l'énergie 15
Enclencher et déclencher l'appareil 17
Avant la première utilisation.... 17
Enclencher l'appareil 17
Déclencher l'appareil....17
En cas d'absence prolongée. 17
Réglages 18
Mode de réglage 18
Modifier la luminosité de l'affichage....18
Activer/désactiver le verrouillage 19
Température optimale 21
Réglage de la température 21
Affichage de température 22
Avertisseur sonore 23
Alarme de température 23
Alarme de porte....23
Arrêt de l'alarme sonore 23
Utilisation de SuperFrost 24
Congélation et stockage 25
Capacité maximale de congélation....25
Que se passe-t-il lors de la congélation de produits frais ? . . . . . . . . . . . . . . . . 25
Utilisation de la plaque isolante....25
Important! 25
Stockage de produits surgelés 26
Congelez vous-même vos aliments....27
A noter avant de congeler les produits 27
Emballage. 27
Avant le stockage....28
Stockage. 28
Décongélation des aliments 29

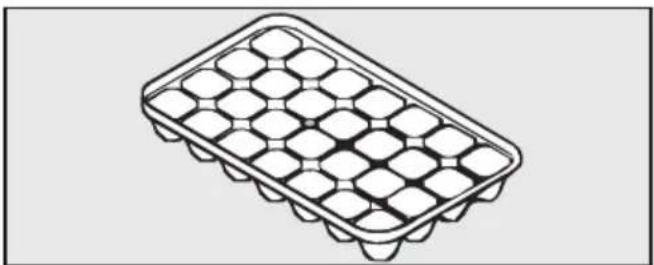

Préparation de glaçons 29
Rafraîchissement rapide de boissons....29

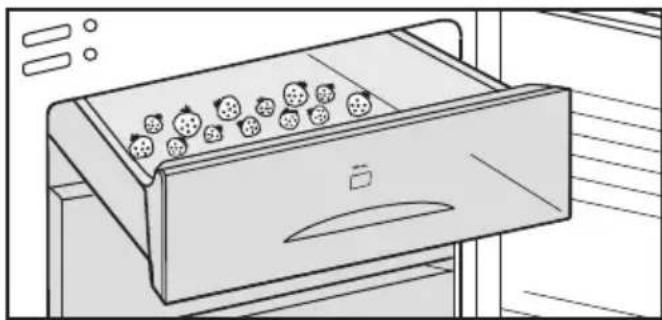

Utilisation du plateau de congélation 30
Dégivrage 31
Nettoyage 32
Espace intérieur, accessoires 32
Porte de l'appareil, parois latérales....33
Ouvertures d'aération 33
Joint de porte....33
Face arrière - grille métallique....33
Que faire lorsque ...? 34
Causes et provenance des bruits. 38
Service après-vente/garantie 39
Période de garantie et conditions de garantie 39
Informations pour les revendeurs 40
Mode expo 40
Branchement électrique 41
Conseils d'installation 42
Emplacement de l'appareil 42
Classe climatica 42
Alignement de l'appareil 43
Dimensions de l'appareil 44

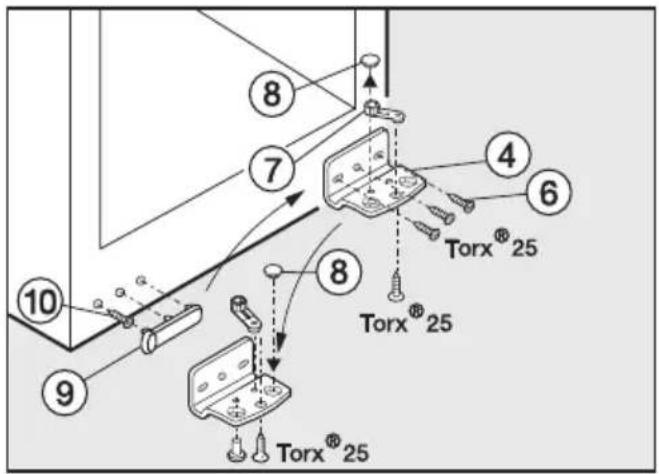

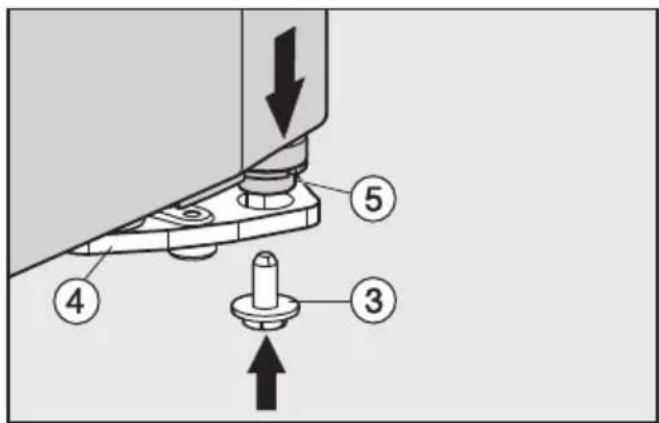

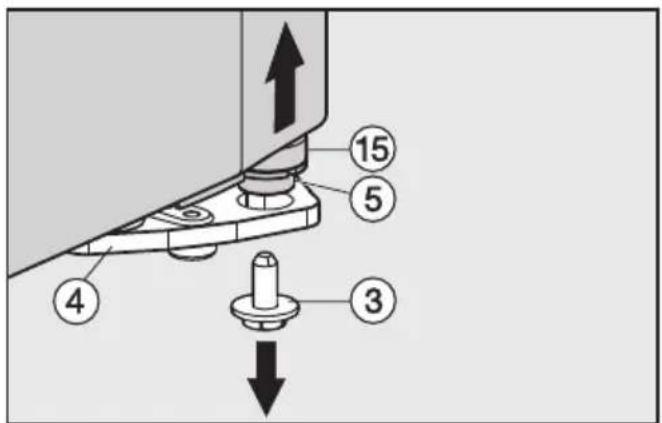

Changement de la butée de porte 45
Alignement de la porte de l'appareil 50

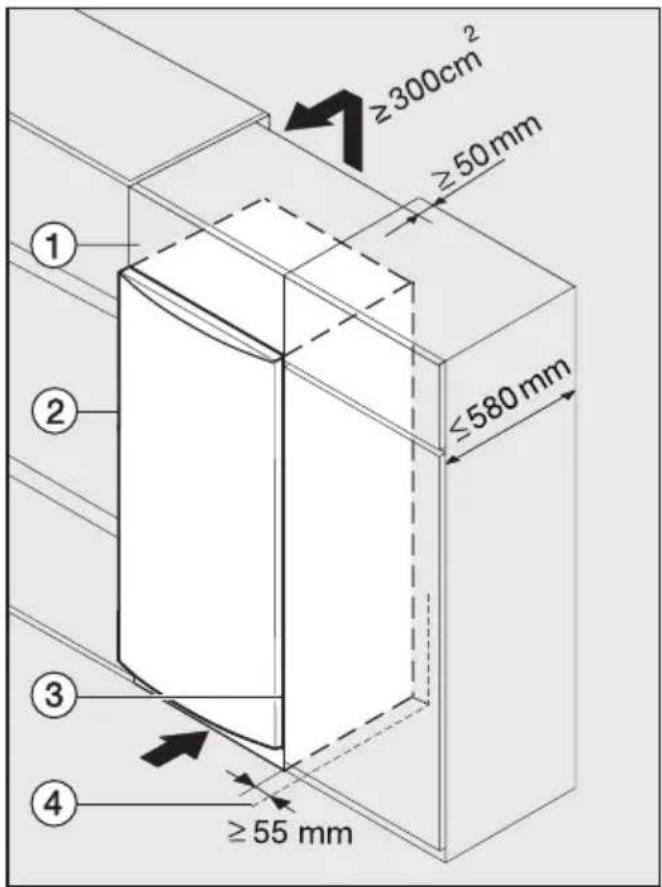

Encastrement de l'appareil 51

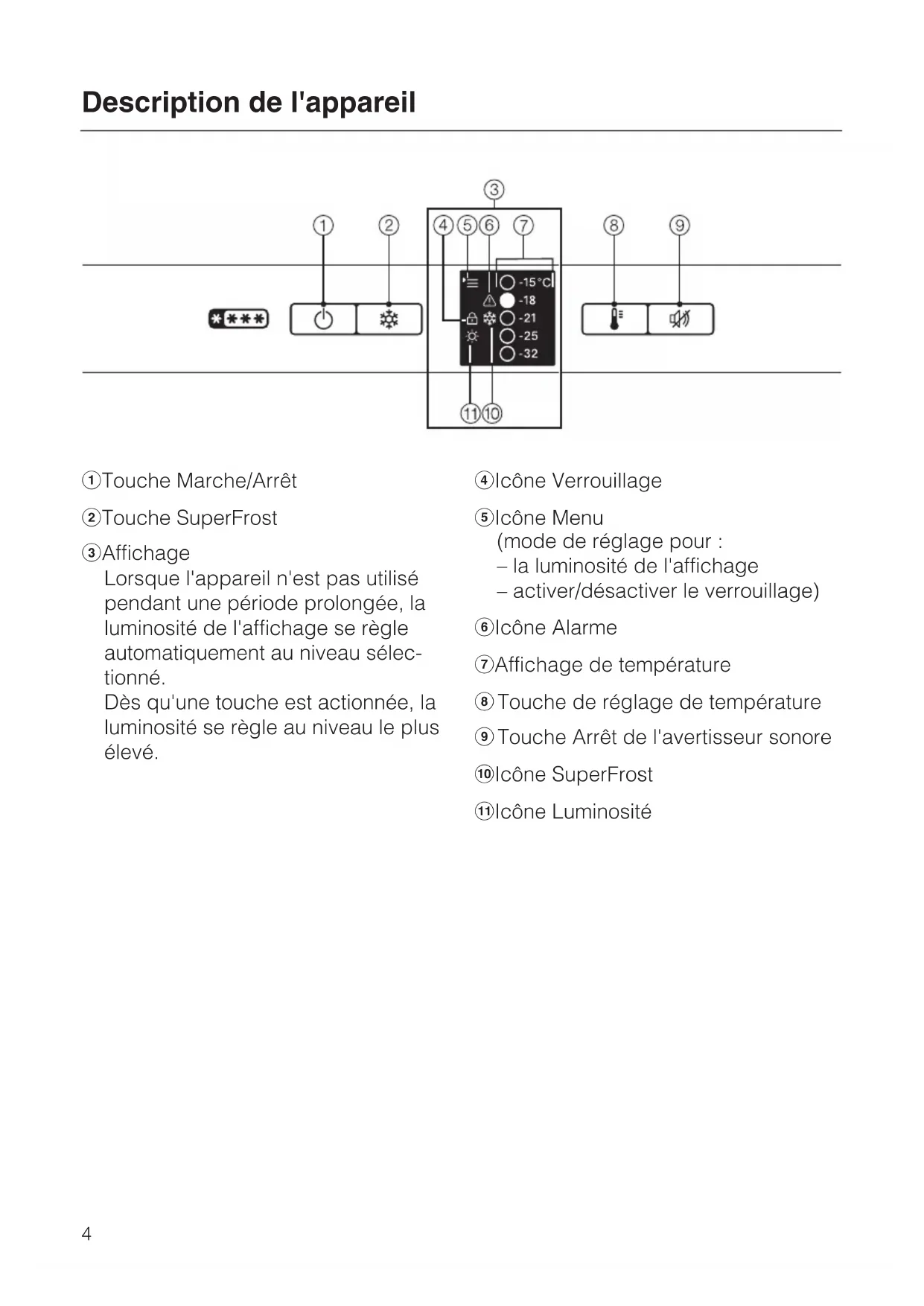

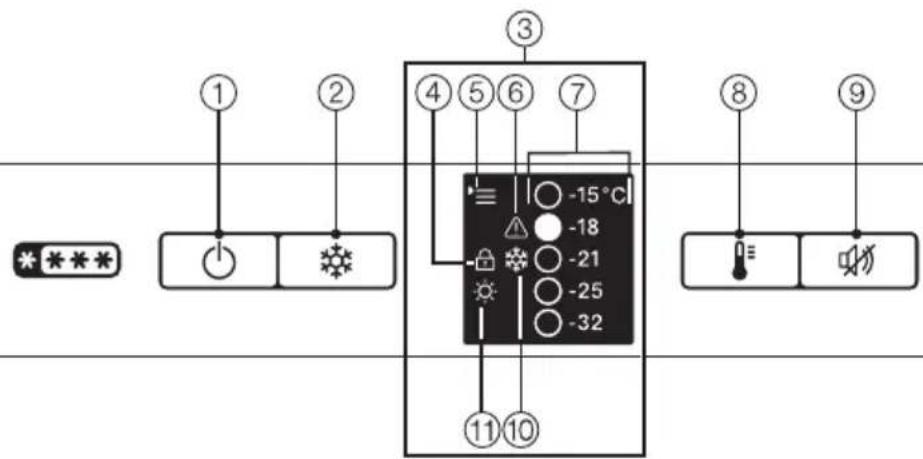

Description de l'appareil
①Touche Marche/Arrêt
②Touche SuperFrost
③Affichage
Lorsque l'appareil n'est pas utilisé pendant une période prolongée, la luminosité de l'affichage se règle automatiquement au niveau sélectionné.
Dès qu'une touche est actionnée, la luminosité se règle au niveau le plus élevé.
④Icône Verrouillage
⑤Icône Menu
(mode de réglage pour :
- la luminosité de l'affichage
- activer/désactiver le verrouillage)
⑥Icône Alarme
⑦Affichage de température
⑧ Touche de réglage de température
⑨ Touche Arrêt de l'avertisseur sonore
⑩Icône SuperFrost
⑪Icône Luminosité

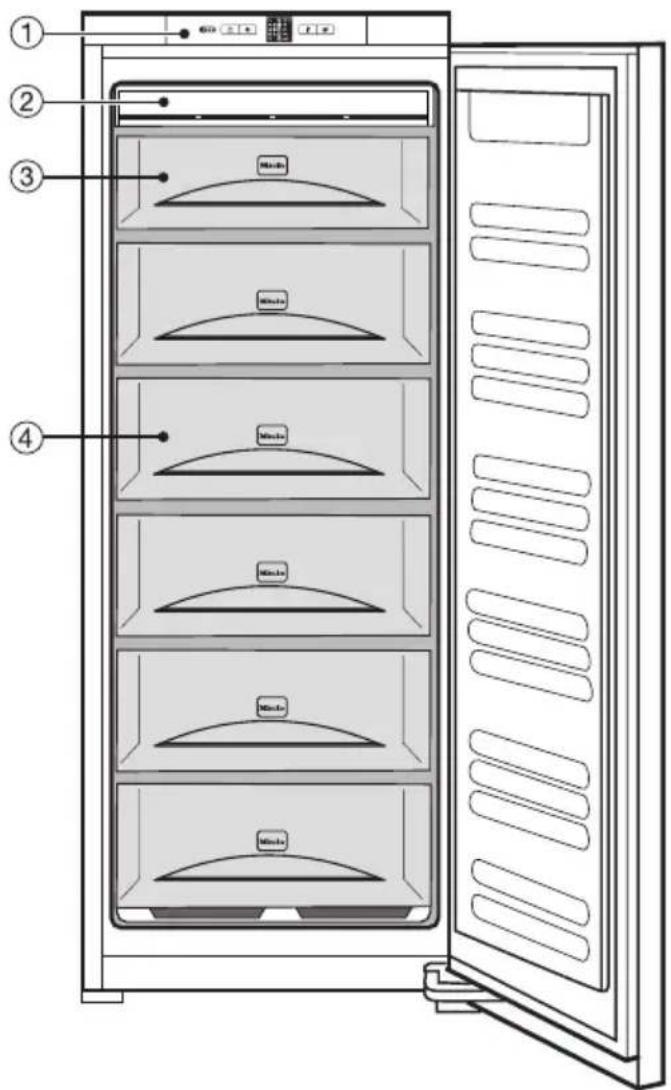

①Panneau de commande
②Dispositif NoFrost
③ Tiroir de congélation supérieur utilisable comme plateau de congé- lation
④ Tiroir de congélation (nombre dépendant du modèle)
Elimination de l'emballage de transport
L'emballage protège l'appareil des dégâts dus au transport. Les matériaux d'emballage ont été sélectionnés d'après des critères écologiques et d'élimination. Ils sont donc recyclables.
Le recyclage de l'emballage dans le circuit des matériaux économise des matières premières et réduit la quantité de déchets. Votre agent reprend l'emballage sur place ou vous pouvez le lui retourner.
Elimination de l'appareil usagé
Les appareils électriques et électroniques usagés contiennent encore de précieux matériaux. Mais ils contiennent aussi des substances toxiques dont l'utilisation s'est avérée nécessaire pour le fonctionnement et la sécurité de l'appareil. Déposées avec les ordures ménagères, éliminées, manipulées ou traitées de manière inadéquate, ces substances risquent de nuire à la santé
de l'homme et à son environnement. N'éliminez donc en aucun cas votre appareil usagé avec les ordures ménagères ou les déchets encombrants.
A la place, utilisez les points de vente que vous connaissez pour la récupération et la valorisation des appareils électriques et électroniques usagés.
En attendant l'évacuation de l'appareil en vue d'une élimination dans les règles de l'art, veillez à ce que les conduites rigides ne soient pas endommagées. Vous vous assurerez ainsi que l'agent réfrigérant contenu dans le cycle de refroidissement et l'huile du compresseur ne fuient pas à l'extérieur de l'appareil. En attendant l'évacuation de l'appareil, veillez à tenir celui-ci hors de portée des enfants. Vous trouverez les informations s'y rapportant au chapitre "Prescriptions de sécurité et mises en garde" de ce mode d'emploi.
Cet appareil satisfait aux prescriptions de sécurité en vigueur. Toute utilisation non conforme peut toutefois causer des domma-ges corporels et des dégâts matériels.
Lisez attentivement le mode d'emploi et les instructions de montage avant de mettre l'appareil en service. Il contient des conseils importants en matière de montage, de sécurité, d'utilisation et d'entretien de l'appareil. Vous vous protégerez de la sorte et évi- terez d'endommager l'appareil.
Miele n'est pas responsable des dommages provoqués par le non-respect de ces consignes de sécurité et mises en garde.
Conservez le mode d'emploi et les instructions de montage; si l'appareil change de propriétaire, remettez-lui le mode d'emploi et les instructions de montage.
Utilisation conforme aux dispositions
Cet appareil est destiné à l'utilisation dans un cadre domestique et dans des environnements assimilables à un cadre domestique. Cet appareil n'est pas destiné à une utilisation à l'extérieur.
Cet appareil ne doit être utilisé que pour le stockage de produits surgelés, pour la congélation de produits frais et pour la préparation de glaces conformément à l'usage domestique.
Toute autre utilisation est interdite.
L'appareil ne convient pas pour stocker et réfrigérer des médicaments, du plasma sanguin, des préparations de laboratoire ou les substances ou produits similaires sur laquelle est fondée la directive sur les produits médicaux. Une utilisation abusive de l'appareil peut endommager les produits rangés dedans et provoquer leur détérioration. En outre, l'appareil ne doit jamais fonctionner dans des zones à risque d'explosion.
Miele n'assume aucune responsabilité pour les dommages causés par une utilisation non conforme aux dispositions ou une erreur de manipulation.
Les personnes qui, en raison de leurs capacités physiques, sensorielles ou intellectuelles, ou de leur manque d'expérience ou de connaissances, ne sont pas en mesure d'utiliser l'appareil de manière sûre devront être surveillées pendant qu'elles l'utilisent.
Ces personnes ne peuvent se servir de l'appareil sans surveillance que si cela leur a été expliqué d'une manière leur permettant de l'utiliser en toute sécurité. Elles doivent être capables de reconnaître et de comprendre les dangers que présente une erreur de manipulation.
En présence d'enfants dans le ménage
Les enfants de moins de huit ans doivent être tenus à distance de l'appareil, à moins qu'ils ne soient sous surveillance constante.
Les enfants de plus de huit ans ne peuvent utiliser cet appareil sans surveillance que si son fonctionnement leur a été expliqué de telle sorte qu'ils puissent l'employer en toute sécurité. Les enfants doivent être capables de reconnaître et de comprendre les dangers que présente une erreur de manipulation.
Les enfants ne doivent jamais nettoyer ou entretenir l'appareil sans surveillance.
Surveillez toujours les enfants se trouvant à proximité de l'appareil. Ne laissez jamais les enfants jouer avec l'appareil.
Risque d'étouffement ! Par jeu, les enfants pourraient s'enrouler dans l'emballage (p. ex. du film d'emballage) ou se l'enfiler sur la tête et s'étouffer. Rangez les matériaux d'emballage hors de portée des enfants.
Sécurité technique
Vérifiez que l'appareil ne présente aucun dommage extérieur visible avant de procéder à son installation. Ne mettez jamais en service un appareil endommagé.
Un appareil endommagé peut présenter des risques pour votre sécurité.
Si le câble d'alimentation secteur est endommagé, son remplacement doit être effectué par un spécialiste agréé par le fabricant, afin d'écarter tout danger pour l'utilisateur.
Cet appareil contient, comme agent réfrigérant, de l'isobutane (R600a), un gaz naturel certes très respectueux de l'environnement, mais facilement inflammable. Il ne détruit pas la couche d'ozone et n'accroît pas l'effet de serre. L'utilisation de cet agent réfrigérant écologique a entraîné en partie un accroissement des bruits de fonctionnement de l'appareil. Outre les bruits liés au fonctionnement du compresseur, il se peut que des bruits d'écoulement se produisent dans le cycle de refroidissement. Ces bruits sont malheureusement inévitables, mais ils n'ont aucune incidence sur le fonctionnement de l'appareil.
Lors du transport et de l'installation de l'appareil, veillez à ce qu'aucune pièce du cycle de refroidissement ne soit endommagée. Les éclaboussures d'agent réfrigérant peuvent causer des lésions oculaires.
Si l'appareil est endommagé :
- éloignez toute source de flamme,
- débranchez la fiche secteur,
- aérez totalement la pièce dans laquelle se trouve l'appareil et
- informez immédiatement le service après-vente.
Plus un appareil contient d'agent réfrigérant, plus la pièce dans laquelle il est installé doit être grande. En cas de fuite, un mélange d'air et de gaz inflammable pourrait se former dans des locaux trop exigus.
Il faut compter au minimum 1 m ^3 par 8 g d'agent réfrigérant. La quantité d'agent réfrigérant présente dans l'appareil est indiquée sur la plaque signalétique apposée à l'intérieur de celui-ci.
Le bon fonctionnement de l'appareil n'est assuré que si celui-ci est installé et raccordé conformément aux indications du mode d'emploi.
Avant de raccorder votre appareil au réseau, comparez les données de raccordement (tension et fréquence) inscrites sur la plaque signalétique avec celles du réseau électrique.
Ces données doivent absolument concorder afin de ne pas endommager l'appareil. En cas de doute, renseignez-vous auprès de votre installateur-électricien.
Le branchement de l'appareil au réseau électrique ne doit pas se faire à l'aide de rallonges ni de prises multiples, car elles n'assurent pas la sécurité nécessaire (risque de surchauffe, par ex.).
La sécurité électrique de cet appareil n'est assurée que s'il est raccordé à un système de mise à la terre installé dans les règles de l'art. Il est impératif que cette mesure de sécurité élémentaire soit respectée. En cas de doute, faites contrôler votre installation domestique par un électricien professionnel.
Le fabricant ne saurait être tenu pour responsable des dommages causés par un circuit de mise à la terre manquant ou défectueux (en cas d'électrocution, par exemple).
Les travaux d'installation et de maintenance ainsi que les répara-tions ne doivent être confiés qu'à des spécialistes agréés par le fa-bricant.
Tous travaux d'installation, de maintenance ou de réparation non conformes peuvent présenter de graves dangers pour l'utilisateur, pour lesquels le fabricant ne saurait engager sa responsabilité.
Pendant la période de garantie, les réparations ne doivent être effectuées que par un service après-vente agréé par le fabricant. Si-non, les dommages qui pourraient en résulter ne seraient pas couverts par la garantie.
Si des travaux d'installation, de maintenance ou de réparation sont nécessaires, l'appareil doit être isolé du secteur.
L'appareil n'est déconnecté du réseau électrique que lorsque l'une des conditions suivantes est remplie :
- l'appareil est débranché.
Ne tirez pas sur le câble d'alimentation, mais sur la fiche pour déconnecter l'appareil du secteur ;
- le disjoncteur de l'installation domestique est déclenché.
Les pièces défectueuses ne doivent être remplacées que par des pièces d'origine Miele. Ce sont les seules pièces garanties par le fabricant comme répondant entièrement aux exigences de sécurité en vigueur.
Cet appareil ne doit pas être utilisé à un emplacement non stationnaire (par ex. à bord d'un bateau).
Utilisation conforme
▶ Votre appareil est conçu pour une classe climatique précise (plage de température ambiante), dont les limites doivent être respectées. La classe climatique est indiquée sur la plaque signalétique apposée à l'intérieur de l'appareil.
Une température ambiante plus basse entraîne l'arrêt prolongé de la machine frigorifique et l'appareil ne peut alors maintenir la température voulue.
N'obstruez pas les grilles d'aération de l'appareil.
Cela gênerait la circulation d'air, augmenterait la consommation d'électricité et pourrait endommager divers composants.
▶ Ne touchez pas les aliments congelés avec les mains humides.
Vos mains pourraient adhérer aux aliments. Risque de blessure !
▶ Ne mettez jamais des cubes de glace et des glaces en bâton, en particulier des glaces à l'eau, dans la bouche immédiatement après les avoir sortis du congélateur.
Vos lèvres ou votre langue risqueraient d'adhérer à la glace. Risque de blessure !
▶ Ne recongelez jamais des produits décongelés, même partiellement.
Consommez-les aussi vite que possible, car ces produits perdent une partie de leur valeur nutritive et se détériorent. Vous pouvez re-congeler des produits décongelés après les avoir fait cuire ou griller.
▶ Ne placez jamais dans la zone de congélation des cannettes ou des bouteilles contenant des boissons gazeuses ou un liquide susceptible de geler. Les cannettes ou bouteilles pourraient éclater, vous blesser et endommager l'appareil.
Sortez les bouteilles que vous avez placées dans le congélateur pour les rafraîchir rapidement au plus tard une heure après les y avoir mises. Les bouteilles pourraient éclater. Risque de dommages corporels et matériels !
Ne consommez pas des aliments stockés depuis longtemps, car ils risquent de provoquer une intoxication alimentaire.
La durée de conservation dépend de plusieurs facteurs, tels que le degré de fraîcheur, la qualité des produits et la température de conservation. Respectez les indications de conservation et les dates de péremption données par le fabricant.
Ne conservez aucun produit explosif ni contenant un gaz propul-seur (par ex. une bombe aérosol) dans l'appareil. L'enclenchement du thermostat pourrait provoquer des étincelles, ce qui risquerait d'entraîner une explosion.
Ne faites pas fonctionner des appareils électriques dans votre appareil (par ex. pour fabriquer de la crème glacée). Cela risquerait de provoquer des étincelles. Risque d'explosion !
N'utilisez aucun objet pointu ou tranchant pour :
- enlever la couche de givre ou de glace,
- décoller des bacs à glaçons ou des produits alimentaires.
Vous risqueriez d'endommager les générateurs de froid, ce qui compromettrait le bon fonctionnement de l'appareil.
Pour le dégivrage, ne placez jamais un chauffage électrique ou une bougie dans l'appareil.
Cela endommagerait le matériau synthétique.
N'utilisez aucun spray ni produit de dégivrage.
Ils pourraient former des gaz détonants, contenir des solvants ou des agents porogènes qui endommageraient le matériau synthétique, ou être nocifs pour la santé.
Pour dégivrer et nettoyer l'appareil, n'utilisez en aucun cas un nettoyeur à vapeur.
La vapeur pourrait pénétrer dans des éléments sous tension et provoquer un court-circuit.
Ne traitez pas le joint de porte avec de l'huile ou de la graisse.
Cela le rendrait à la longue poreux.
Elimination d'un réfrigérateur-congélateur
Détruissez la serrure à ressort ou à targette de votre ancien appa-reil avant de le faire évacuer.
Vous empêcherez ainsi que des enfants se cachent à l'intérieur pour jouer et s'y enferment au péril de leur vie.
N'endommagez aucune pièce du cycle de refroidissement, par exemple :
- en perçant les conduits de l'évaporateur qui contiennent du fluide réfrigérant,
- en pliant les conduites rigides,
- en rayant le revêtement de surface.
Les éclaboussures d'agent réfrigérant peuvent occasionner des lésions oculaires.
Comment économiser l'énergie
| Consommation d'énergie normale | Forte consommation d'énergie | |
| Installation/Entretien | Dans des pièces aérées. | Dans des pièces fermées, non aérées. |
| Sans exposition directe aux rayons du soleil. | Exposition directe aux rayons du soleil. | |
| Loin d'une source de chaleur (radiateur, cuisinière). | Près d'une source de chaleur (radiateur, cuisinière). | |
| Température ambiante idéale aux alentours de 20 °C. | Température ambiante élevée. | |
| Ne pas obstruer les orifices d'aération et les dépoussiérer régulièrement. | Orifices d'aération obstrués ou poussièreux. | |
| Dépoussiérer la machine frigorifique et la grille métallique (échangeur thermique) au dos de l'appareil au moins une fois par an. | Dépôts de poussière sur la machine frigorifique et la grille métallique (échangeur thermique). | |
| Réglage de la température thermostat "ré-glage approximatif" (plages de réglage) | Réglage moyen de 2 à 3. | Réglage élevé : plus la température des zo-nes est basse, plus la consommation d'énergie est élevée ! |
| Réglage de la température thermostat "ré-glage au degré près" (affichage numérique) | Zone de stockage de 8 à 12 °C. | Pour les appareils avec commutation en mode hiver-nal, veillez à déclencher le commutateur dès que la température ambiante dé-passe 18 °C ! |
| Zone de réfrigération de 4 à 5 °C. | ||
| Zone PerfectFresh aux alen-tours de 0 °C. | ||
| Zone de congélation -18 °C. | ||
| Zone d'entreposage du vin de 10 à 12 °C. |
Comment économiser l'énergie
| Consommation d'énergie normale | Forte consommation d'énergie | |
| Utilisation | Agencement des tiroirs, plans de rangement et rangements tel que réglé par défaut en usine. | |
| N'ouvrir la porte que si nécessaire et aussi brièvement que possible.Ranger les aliments bien triés. | Le fait d'ouvrir souvent et long-temps la porte entraîne une dé-perdition de froid et l'afflux d'air ambiant chaud. L'appareil essaie alors de se refroidir et la durée de fonctionnement de la machine frigorifique augmente. | |
| Emmenez un sac glacière quand vous allez faire vos courses, et rangez les aliments rapidement dans l'appareil.Remettre le plus vite possible les produits sortis, avant qu'ils ne se réchauffent trop.Laisser d'abord refroidir les boissons et les plats chauds à l'extérieur de l'appareil. | Les plats chauds et les ali-ments réchauffés à la tempé-rature extérieure apportent de la chaleur à l'intérieur de l'ap-pareil.L'appareil essaie alors de se refroidir et la durée de fonc-tionnement de la machine fri-gorifique augmente. | |
| Ranger les aliments bien em-ballés ou bien couverts. | L'évaporation et la condensation de liquides dans la zone de réfri-gération provoquent une baisse de la puissance frigorifique. | |
| Faire décongeler les produits congelés dans la zone de ré-frigération. | ||
| Ne pas surcharger les com-partiments, afin que l'air puisse circuler. | ||
| Dégivrage | Dégivrer la zone de congélation lorsque la couche de glace at-teint 0,5 cm d'épaisseur. | Une couche de glace réduit l'efficacité du processus de congélation des aliments. |
Avant la première utilisation
■ Nettoyez l'intérieur de l'appareil et les accessoires. Pour ce faire, utilisez de l'eau tiède, puis séchez le tout avec un chiffon.
Enclencher l'appareil
■ Pressez la touche Marche/Arrêt.
L'affichage de température et l'icône Alarme ⚠ clignotent jusqu'à ce que la température soit suffisamment basse dans la zone de congélation.
Pour cela, laissez l'appareil descendre en température pendant quelques heures avant de le remplir pour la première fois. Ne remplissez l'appareil que lorsque la température est suffisamment basse (minimum -18 °C).
Déclencher l'appareil
■ Pressez la touche Marche/Arrêt jusqu'à ce que l'affichage s'éteigne.
Le processus de réfrigération est maintenant déclenché.
En cas d'absence prolongée
Si l'appareil doit rester longtemps sans fonctionner :
■déclenchez l'appareil,
■ débranchez la fiche de la prise secteur ou déclenchez le fusible de l'installation domestique,
■nettoyez l'appareil, puis
■ laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
Si vous déclenchez l'appareil pour un arrêt prolongé sans le nettoyer et en laissant la porte fermée, vous ris- quez de favoriser l'apparition de moisissures à l'intérieur.
Mode de réglage
Vous pouvez effectuer certains réglages sur l'appareil en mode de réglage.
- Activer/désactiver le verrouillage 🔒
- Modifier la luminosité de l'affichage
Le mode de réglage est représenté sur l'affichage par l'icône Menu ▶≡. Les paragraphes suivants vous indiquent comment accéder au mode de réglage et comment modifier les réglages.
Modifier la luminosité de l'affichage
Vous pouvez adapter l'intensité lumineuse de l'affichage à la luminosité ambiante.
La luminosité de l'affichage peut être modifiée selon 5 niveaux. Elle est réglée en usine sur le niveau 1.
■ Pressez la touche SuperFrost pendant env. 5 secondes.
L'icône Menu ➤ s'allume; le mode de réglage est maintenant activé. L'icône Verrouillage 🔒 clignote.
■ Pressez la touche de régalge de température pour activer la fonction Luminosité.
L'icône Verrouillage 📁 s'éteint et l'icône Luminosité ⚙ clignote.
■ Pressez brièvement la touche SuperFrost pour valider.
L'icône Luminosité ⚙️ s'allume.
■ Pressez plusieurs fois la touche de réglage de température, jusqu'à ce que la luminosité souhaitée soit atteinte.
Plus il y a d'indicateurs de température allumés, plus la luminosité de l'affichage est intense.
Pour valider le réglage modifié :
■ pressez brièvement la touche SuperFrost.
L'icône Luminosité ⚙ clignote. Le nouveau réglage a été enregistré.
Pour quitter le mode de réglage :
■ pressez la touche Marche/Arrêt
ou
■ attendez 5 minutes.
Les icônes Menu et Luminosité s'éteignent. L'affichage de température indique la température sélectionnée.
Activer/désactiver le verrouillage
Le verrouillage vous permet d'éviter que l'appareil ne soit déclenché par mégarde.
- Activer le verrouillage
■ Pressez la touche SuperFrost pendant env. 5 secondes.
L'icône Menu ➤ s'allume; le mode de réglage est maintenant activé. L'icône Verrouillage 🔒 clignote.
■ Pressez brièvement la touche SuperFrost pour activer la fonction de verrouillage.
L'icône Verrouillage 📋 s'allume. Les indicateurs de température -15 °C et -21 °C s'allument.
■ Pressez brièvement la touche SuperFrost pour activer le verrouillage.
L'icône Verrouillage 📋 clignote. Les indicateurs de température -15 °C et -21 °C s'éteignent.
Pour quitter le mode de réglage :
■ pressez la touche Marche/Arrêt
ou
■ attendez 5 minutes.
L'icône Menu s'éteint et l'affichage de température indique la température sélectionnée.
L'icône Verrouillage 🔒 s'allume.
– Désactiver le verrouillage
■ Pressez la touche SuperFrost pendant env. 5 secondes.
L'icône Menu ➤ s'allume; le mode de réglage est maintenant activé. L'icône Verrouillage 🔒 clignote.
■ Pressez brièvement la touche SuperFrost pour activer la fonction de verrouillage.
L'icône Verrouillage 📋 s'allume. L'indicateur de température -18 °C s'allume.
■ Pressez brièvement la touche SuperFrost pour désactiver le ver-rouillage.
L'icône Verrouillage 🔒 clignote. L'indicateur de température -18 °C s'éteint.
Pour quitter le mode de réglage :
■ pressez la touche Marche/Arrêt ou
■attendez 5 minutes.
L'icône Menu s'éteint et l'affichage de température indique la température sélectionnée.
L'icône Verrouillage 🔒 n'est plus allumée.
Le réglage adéquat de la température est indispensable à la bonne conservation des aliments. Les aliments peuvent en effet se gâter rapidement avec l'apparition de micro-organismes. Une température de conservation adéquate permet d'éviter, resp. de ralentir ce processus. La température a une influence sur la vitesse de croissance des micro-organismes. Plus la température est basse, plus la vitesse de croissance est ralentie.
Pour congeler des produits frais et conserver longtemps les aliments, une température de -18 °C est obligatoire. A cette température, la croissance des micro-organismes est largement stoppée. Dès que la température remonte au-dessus de -10 °C, la décomposition due aux micro-organismes reprend et les aliments se conservent moins longtemps. C'est pourquoi vous devez cuisiner rapidement vos surgelés (cuisson ou rôtissage) s'ils ont partiellement ou entièrement décongelé. Vous pouvez ensuite les recongeler. Les températures élevées détruisent la plupart des micro-organismes.
La température à l'intérieur de l'appareil augmente :
– selon la fréquence et la durée d'ouverture de la porte,
- avec la quantité de produits stockés,
- avec la quantité de produits frais congelés,
- avec l'augmentation de la température ambiante autour de l'appareil. Votre appareil est conçu pour une classe climatique définie (plage de
température ambiante), dont les limi-
tes doivent être respectées.
Réglage de la température
■ Pressez plusieurs fois la touche de réglage de température, jusqu'à ce que la température souhaitée apparaisse à l'affichage.
A la première pression, la dernière température réglée s'affiche en clignotant.
La température se modifie en continu ; une fois le réglage -32 °C atteint, -15 °C réapparaît.
Il est possible de baisser légèrement la température dans les limites des pla- ges de températures affichées (par ex. entre -15 et -18 °C) :
■ Pressez plusieurs fois la touche de réglage de température, jusqu'à ce que -15 °C apparaisse à l'affichage.
■ Pressez de nouveau la touche de réglage de température pendant env. 5 secondes.
L'appareil a maintenant repris la température la plus basse disponible dans cette plage de températures, mais ceci n'est pas visible à l'affichage.
Affichage de température
L'affichage de température situé sur le panneau de commande indique toujours la température sélectionnée.
La température est réglable entre -15 et -32 °C.
L'affichage de température clignote lorsque
- la température régnant à l'intérieur de l'appareil ne se situe pas dans la game d'affichage possible, par ex. juste après l'enclenchement de l'appareil,
- le réglage de la température est modifié,
- la température à l'intérieur de l'appareil a augmenté de plusieurs degrés, indiquant ainsi une déperdition de froid.
Cette déperdition de froid de courte durée est sans importance, si elle se produit parce que
- la porte est restée longtemps ouverte, par ex. pour charger ou décharger une grande quantité de produits,
- vous congelez des produits frais.
Si la température de la zone de congélation est restée supérieure à -18 °C pendant une période prolongée, vérifiez si les surgelés ne sont pas partiellement, voire entièrement décongelés. Dans ce cas, consommez ces produits sans tarder !
L'appareil est équipé d'un système d'alarme qui vous avertit lorsque la température augmente accidentellement à l'intérieur de l'appareil et permet d'éviter une déperdition d'énergie due à une porte ouverte.
Activation du système d'alarme
Le système d'alarme est automatiquement toujours opérationnel. Il n'est pas nécessaire de l'activer séparément.
Alarme de température
Si la température atteint un niveau trop élevé, un signal sonore est retentit. L'affichage de température et l'icône Alarme ⚠ clignotent simultanément.
Le moment où l'appareil détecte une température considérée comme trop élevée est fonction de la température réglée précédemment.
Les signaux acoustique et optique peuvent par exemple réagir :
- lorsque vous congelez une grande quantité de produits alimentaires,
- lorsque vous congelez des produits frais chauds,
- lorsque trop d'air chaud pénètre à l'intérieur de l'appareil lors du tri ou du déchargement de surgelés,
- après une panne d'électricité,
- lorsque l'appareil est défectueux.
Dès que l'appareil n'est plus en état d'alarme, l'avertisseur sonore et les affichages s'éteignent.
Si la température est restée supérieure à -18 °C pendant une durée prolongée, vérifiez si vos surgelés n'ont pas commencé à décongeler. Dans ce cas, consommez-les aussi vite que possible ou faites-les cuire ou rôtir avant de les congeler à nouveau.
Alarme de porte
Si la porte reste ouverte pendant plus de 60 secondes environ, l'avertisseur sonore retentit.
Arrêt de l'alarme sonore
Dès que l'appareil n'est plus en état d'alarme, l'avertisseur sonore et l'icône Alarme ⚠️ s'éteignent. Si le signal
d'alarme vous gêne, vous pouvez l'arrêter avant qu'il ne s'éteigne de lui-même.
■ Pressez la touche Arrêt de l'avertisseur sonore.
Le signal d'alarme s'arrête. L'icône Alarme ⚠ reste allumée en permanence et ne s'éteint que lorsque l'appareil n'est plus en état d'alarme. Le système d'alarme est alors de nouveau opérationnel.
Pour congeler les aliments de manière optimale, vous devez activer la fonction SuperFrost avant de congeler des produits frais.
Ainsi, vos produits alimentaires congèleront rapidement tout en conservant leur valeur nutritive, leur teneur en vitamines, leur aspect naturel et leur saveur.
Exceptions :
- si vous stockez des surgelés,
- si vous n'y stockez quotidiennement pas plus de 2 kg de produits.
Enclenchement de SuperFrost
La fonction SuperFrost doit être en-clenchée 6 heures avant de déposer les produits à congeler. Pour utiliser la capacité maximale de congélation, il convient d'activer la fonction SuperFrost 24 heures à l'avance.
■ Appuyez brièvement sur la touche
SuperFrost.
Le symbole SuperFrost ✉ s'allume.
La température baisse à l'intérieur de l'appareil, car celui-ci fonctionne à la puissance frigorifique maximale.
La machine frigorifique peut s'enclencher avec un retard maximal de 8 minutes, en raison d'un dispositif de temporisation d'enclenchement intégré. Cette temporisation prolonge la durée de vie de la machine frigorifique.
Déclenchement de SuperFrost
La fonction SuperFrost se déclenche automatiquement au bout de 65 heures environ. Le symbole SuperFrost ❄️ s'éteint et l'appareil repasse en mode de fonctionnement normal.
Pour économiser l'énergie, vous pouvez déclencher vous-même la fonction SuperFrost dès qu'une température constante d'au moins -18 °C s'est établie dans la zone de congélation. Contrôlez la température régnant à l'in-
térieur de l'appareil.
■ Pressez la touche SuperFrost.
Le symbole SuperFrost ✉ s'éteint.
L'appareil fonctionne de nouveau à la puissance frigorifique normale.
Capacité maximale de congélation
Pour que vos produits alimentaires puissent être congelés aussi vite et aussi profondément que possible, ne dépassez pas la capacité maximale de congélation. Cette capacité maximale sur 24 heures est indiquée sur la plaque signalétique : "Capacité de congélation ...kg/24 h".
La capacité maximale de congélation figurant sur la plaque signalétique a été déterminée selon la norme DIN EN ISO 15502.
Que se passe-t-il lors de la congélation de produits frais ?
Les produits frais doivent être congelés aussi rapidement que possible afin qu'ils conservent leur valeur nutritive, leur teneur en vitamines, leur aspect naturel et leur saveur.
Plus les produits sont congelés lente-ment, plus la quantité de liquide sortant de chacune de leurs cellules et passant dans les cavités est importante. Les cellules se contractent.
Lors de la décongélation, seule une partie de ce liquide retourne dans les cellules.
Dans la pratique, cela signifie que les aliments perdent une grande partie de leur jus et donc de leur saveur. Vous le voyez au fait que lors de la décongélation, une large tache d'eau se forme autour des aliments.
Si les produits sont congelés rapide-ment, le liquide a moins de temps pour s'échapper des cellules et passer dans les cavités. Les cellules se contractent par conséquent bien moins.
Lors de la décongélation, la faible quantité de liquide qui est passée dans les cavités peut revenir dans les cellules, et la perte de jus et de saveur est moindre. Seule une petite tache d'eau se forme.
Utilisation de la plaque isolante
(disponible comme accessoire selon le modèle)
Il existe pour cet appareil une plaque isolante permettant de "déconnecter", c'est-à-dire d'isoler, les tiroirs dont vous n'avez pas besoin, afin d'économiser l'énergie. Utilisez la plaque isolante lorsque vous ne stockez que peu de produits dans l'appareil.
Important!
- Trois tiroirs au moins, plateau de congélation compris, sont nécessaires pour la congélation.
Si nécessaire, il est possible de "déconnecter" (isoler) les autres tiroirs, mais au minimum les deux tiroirs du bas, jamais un seul.
- Les autres tiroirs servant à la congélation doivent toujours être placés dans la partie supérieure de l'appareil.
- La plaque isolante doit être insérée au-dessous du dernier tiroir utilisé pour la congélation.
- Moins il reste de tiroirs à congeler, plus la consommation d'énergie est réduite. L'utilisation de la plaque isolante permet de réaliser de substantielles économies d'énergie.
Ne placez pas de produits alimentaires dans les tiroirs "déconnectés", car ils pourraient être soumis à des variations de température importantes et incontrôlées qui risqueraient de gâter les produits.
Exemple
Trois tiroirs, plateau de congélation compris, suffisent pour stocker vos sur-
■ Placez les produits dans les trois tiroirs supérieurs. Tous les autres tiroirs sont vides.
■ Sortez le quatrième tiroir de l'appareil et gardez-le à un autre endroit.
■ Glissez la plaque isolante sous le troisième tiroir.
Les tiroirs inférieurs restants sont maintenant "déconnectés" (isolés).
Stockage de produits surgelés
Si vous voulez stocker des produits surgelés, vérifiez tout d'abord, lorsque vous les achetez
- que l'emballage ne présente aucun dommage,
– la date limite de consommation, et - la température intérieure du bahut de congélation du magasin. Si la température intérieure est supérieure à -18 °C, la durée de conservation des surgelés est réduite.
- Achetez les produits surgelés en dernier lieu et transportez-les envelop-pés dans du papier journal ou dans un sac glacière.
■ Rangez les surgelés immédiatement dans l'appareil.
Ne recongelez jamais des produits entièrement ou partiellement décongelés. Vous ne pouvez recongeler les aliments qu'après les avoir cuisinés (en les faisant cuire ou rôtir).
Congelez vous-même vos aliments
Ne congelez que des produits frais et parfaitement sains !
A noter avant de congeler les produits
- Peuvent être congelés :
la viande fraîche, la volaille, le gibier, le poisson, les légumes, les fines herbes, les fruits rouges, les produits laitiers, le pain et la pâtisserie, les restes, le jaune d'œuf, le blanc d'œuf et de nombreux plats cuisinés.
- Ne peuvent être congelés :
les grappes de raisin, les salades vertes, les radis, les radis noirs, la crème acidulée, la mayonnaise, les œufs frais, les oignons, les pommes et les poires entières crues.
- Pour conserver la couleur, le goût, l'arôme et la vitamine C, blanchissez les légumes avant de les congeler. Pour cela, ébouillantez les légumes coupés, par portions, pendant 2 à 3 minutes. Retirez ensuite les légumes, puis passez-les rapidement à l'eau froide. Laissez-les égoutter.
- La viande maigre se congèle mieux que la viande grasse et se conserve plus longtemps.
- Placez une feuille de plastique entre les côtelettes, les steaks, les escalopes et autres morceaux de viande. Vous éviterez ainsi qu'ils forment un bloc compact en congelant.
- Evitez d'assaisonner les produits crus et les légumes blanchis avant de les congeler. Assaisonnez très lé-
gèrement les mets. De nombreuses épices perdent leur saveur lors de la congélation.
- Laissez refroidir les boissons et les plats chauds à l'extérieur de l'appareil pour éviter que les produits déjà congelés ne souffrent de leur chaleur et pour ne pas augmenter la consommation d'électricité.
Emballage
■ Portionnez les produits à congeler.
Emballages adéquats
- Feuilles de plastique
- Feuilles de polyéthylène
- Feuilles d'aluminium
- Boîtes de congélation
Emballages non adéquats
– Papier d'emballage
- Parchemin
– Papier cellophane
- Sac poubelle
- Sac à provisions usagé
■ Enlevez l'air en pressant sur l'emballage.
■ Fermez hermétiquement l'emballage avec
- un élastique
- des clips en matière synthétique
- une ficelle
- du ruban adhésif résistant au froid.
Vous pouvez également souder des sacs ou des feuilles d'emballage à l'aide d'un appareil de soudage de feuilles.
■ Inscrivez le contenu et la date de congélation sur l'emballage.
Avant le stockage
■ Si vous voulez stocker plus de 2 kg de produits frais, enclenchez la fonction SuperFrost quelque temps avant de déposer les aliments à congeler (voir "Utilisation de SuperFrost").
Les produits congelés déjà stockés reçoivent ainsi un surplus de froid.
Stockage
Les charges maximales suivantes doivent être respectées :
- tiroir de congélation supérieur = 15 kg
- tout autre tiroir de congélation = 25 kg
- plaque de verre = 35 kg
Les produits à congeler ne doivent pas toucher les surgelés pour éviter que ces derniers ne décongèlent partiellement.
- Petite quantité de produits
■ Utilisez des emballages secs pour éviter toute formation de glace ou de givre.
Placez les aliments à congeler dans les tiroirs inférieurs.
■ Répartissez les produits sur toute la surface des tiroirs de congélation, afin que les aliments congèlent aussi vite et aussi profondément que possible.
Lorsque vous sortez les tiroirs de congélation de l'appareil, veillez à : toujours laisser le tiroir du bas à l'intérieur de l'appareil ;
déposer les aliments sur le rayon en verre de manière à ne pas obstruer les fentes du ventilateur au dos de l'appareil. Elles sont essentielles au bon fonctionnement de l'appareil et pour une consommation énergétique normale.
- Quantité maximale de produits (voir plaque signalétique)
■ Sortez les tiroirs de congélation.
■ Répartissez les produits sur toute la surface des rayons en verre inférieurs, afin que les aliments congèlent aussi vite et aussi profondément que possible.
- Produits de grande taille
Pour stocker des produits de grande taille tels qu'une oie ou du gibier, vous pouvez retirer les rayons en verre se trouvant entre les tiroirs de congélation.
■ Retirez les tiroirs de congélation, soulevez légèrement les rayons en verre et sortez-les en les tirant vers l'avant.
Décongélation des aliments
Vous pouvez décongeler les produits
- au four à micro-ondes,
- au four avec le mode "Chaleur tournante" ou le mode "Décongeler",
- à la température ambiante,
- dans le réfrigérateur (le froid transmis par les produits congelés sert à refroidir les aliments),
- au four à vapeur.
Les tranches de viande et de poisson peuvent être mises encore partiellement congelées dans une poêle chaude.
Faites décongeler la viande et le poisson (par ex. viande hachée, poulet, filet de poisson) de telle sorte qu'ils ne soient pas en contact avec d'autres aliments. Recueillez l'eau de dégivrage et éliminez-la soigneusement.
Les fruits peuvent décongeler à température ambiante, aussi bien dans leur emballage que dans un plat couvert.
Les légumes congelés peuvent être plongés tels quels dans l'eau bouillante, l'huile ou la graisse chaude. Comme la structure cellulaire change, le temps de cuisson est un peu plus court que pour des légumes frais.
Ne recongelez jamais des produits entièrement ou partiellement décongelés. Vous ne pouvez recongeler les aliments qu'après les avoir cuisinés (en les faisant cuire ou rôtir).
Préparation de glaçons
■ Remplissez le bac à glaçons d'eau aux trois quarts et posez-le à plat dans un tiroir de congélation.
■ Pour décoller le bac à glaçons, utilisez un objet émoussé, comme le manche d'une cuillère.
■ Les glaçons se décollent facilement du bac si vous placez celui-ci quelques secondes sous l'eau courante.
Rafraîchissement rapide de boissons
Ne placez jamais dans la zone de congélation des cannettes ou des bouteilles contenant du gaz carbonique ou un liquide susceptible de geler. Les bouteilles ou cannettes pourraient éclater.
Sortez les bouteilles (boissons non gazeuses uniquement) que vous avez placées dans le congélateur pour les rafraîchir rapidement au plus tard une heure après les y avoir mises. Les bouteilles pourraient éclater.
Utilisation du plateau de congélation
Le plateau de congélation vous permet de congeler des baies, des fines her- bes, des petits légumes et autres petits produits. Les produits ainsi congelés conservent longtemps leur aspect d'ori-
gine et les morceaux ne risquent pas d'adhérer les uns aux autres sous l'effet du froid.
■ Disposez les produits sur le plateau en les espaçant.
Laissez les aliments congeler pendant 10 à 12 heures. Mettez-les ensuite dans des sacs de congélation ou des réci-pients et placez ceux-ci dans les tiroirs.
Votre appareil est équipé d'un système NoFrost qui permet son dégivrage automatique.
L'humidité qui se forme se condense sur l'évaporateur et est régulièrement dégelée et évaporée.
Grâce à ce système de dégivrage automatique, la zone de congélation reste en permanence exempte de givre. Ce système spécial permet d'éviter que les aliments ne commencent à décongeler.
Veuillez vous assurer que l'eau ne pénètre pas dans l'électronique ni dans les ouvertures d'aération.
N'utilisez pas de nettoyeur à vapeur. La vapeur pourrait pénétrer dans des éléments sous tension et provoquer un court-circuit.
N'enlevez pas la plaque signalétique apposée à l'intérieur de l'appareil. Elle vous sera utile en cas de panne.
Pour éviter d'endommager les surfaces, ne les nettoyez pas avec
- des détergents contenant de la soude, de l'ammoniaque, de l'acide ou du chlore,
– des détergents anticalcaire, - des détergents abrasifs comme la poudre ou la crème à récurer, les pierres à nettoyer,
- des détergents contenant des solvants,
- des nettoyants spéciaux pour l'inox,
- des nettoyants pour lave-vaisselle,
– des décapants pour four,
– des nettoyants pour le verre, - des éponges abrasives ni des brosses dures, par exemple des grattoirs,
- des éponges "efface-taches",
– des racloirs à lame aiguisée.
Avant le nettoyage
■ Déclenchez l'appareil.
■ Débranchez la fiche de la prise secteur ou déclenchez le fusible de l'installation domestique.
■ Sortez les produits congelés de l'appareil et stockez-les dans un endroit frais.
■ Retirez les tiroirs de congélation et les rayons en verre pour les nettoyer.
Espace intérieur, accessoires
■ Pour le nettoyage, utilisez de l'eau tiède additionnée d'un peu de liquide vaisselle main.
Le bac à glaçons peut passer au lave-vaisselle.
La température du programme de lavage sélectionné ne doit pas dépasser 55 °C.
Les pièces en matière synthétique risquent, dans le lave-vaisselle, de se colorer au contact de colorants naturels contenus p. ex. dans les carottes, les tomates, le ketchup. Ce phénomène de coloration n'affecte aucunement la qualité des pièces.
■ Nettoyez les tiroirs de congélation et les rayons en verre à la main, car ces pièces ne sont pas adaptées au lave-vaisselle.
■ Rincez ensuite l'intérieur de l'appareil et les accessoires à l'eau claire, puis séchez le tout avec un torchon. Laissez la porte de l'appareil ouverte quelques minutes.
Porte de l'appareil, parois latérales
Il est préférable d'éliminer immédiatement les salissures présentes sur la porte et les parois latérales. Si vous les laissez s'incruster, vous risquez de ne plus pouvoir les enlever, et les surfaces pourraient se tacher, se décolorer ou changer d'aspect.
Toutes les surfaces sont sensibles aux rayures et aux égratignures. Toutes les surfaces risquent de se tacher, de se décolorer ou de changer d'aspect au contact de produits de nettoyage inappropriés.
■ Nettoyez les surfaces avec un carré vaisselle propre, du liquide vaisselle main et de l'eau chaude.
Vous pouvez également utiliser un chiffon microfibres propre et humide, sans employer de détergent.
■ Rincez ensuite à l'eau claire, puis séchez le tout avec un chiffon doux.
Ouvertures d'aération
■ Nettoyez régulièrement les grilles d'aération avec un pinceau ou un aspirateur. Les dépôts de poussière augmentent la consommation d'énergie.
Joint de porte
Ne traitez jamais le joint de porte avec de l'huile ou de la graisse. Il deviendrait poreux avec le temps.
Nettoyez régulièrement le joint de porte uniquement à l'eau claire et séchez-le avec un chiffon.
Face arrière - grille métallique
Dépoussiérez au moins une fois par an la grille métallique située sur la face arrière de l'appareil (échangeur thermique). Les dépôts de poussière augmentent la consommation d'énergie.
En nettoyant la grille métallique, veillez à ne pas arracher, plier ni endommager les câbles ou autres éléments.
Après le nettoyage
■Fermez la porte.
■ Rebranchez l'appareil et enclenchez-le.
■ Enclenchez la fonction SuperFrost pour que l'appareil descende rapide-ment en température.
■ Replacez les tiroirs de congélation et les aliments dans l'appareil aussitôt que la température a suffisamment baissé.
■ Déclenchez la fonction SuperFrost dès qu'une température constante d'au moins -18 °C s'est établie dans la zone de congélation.
Vous pouvez remédier vous-même à la plupart des anomalies et des pannes sur- venant lors d'une utilisation quotidienne. Le tableau ci-dessous vous y aidera. Si vous n'arrivez pas à déceler la cause d'un dérangement ou à remédier à la panne, contactez le service après-vente.
Evitez autant que possible d'ouvrir la porte de l'appareil avant que la panne ne soit réparée, afin d'empêcher toute déperdition de froid.
Les travaux d'installation et de maintenance ainsi que les réparations ne doivent être confiés qu'à des spécialistes agréés par le fabricant. Tous travaux d'installation, de maintenance ou de réparation non conformes peuvent présenter de graves dangers pour l'utilisateur, pour lesquels le fabricant ne saurait engager sa responsabilité.
| Problème Cause Remède | ||
| L'appareil ne descend pas en température. | L'appareil n'est pas enclenché.L'affichage de température ne s'allume pas. | ■Pressez la toucheMarche/Arrêt |
| La fiche n'est pas bien branchée dans la prise. | ■Branchez la fichedans la prise secteur. | |
| Le fusible de l'installation domestique a disjoncté. Il se peut que le congélateur, la tension de l'installation ou un autre appareil soient défectueux. | ■Appelez le service après-vente Miele. | |
| Il est impossible d'ouvrir la porte plusieurs fois de suite.La température à l'intérieur de l'appareil est trop basse. | Cela est dû à un effet d'aspiration. Vous ne pourrez ouvrir la porte sans forcer qu'après avoir attendu quelques minutes. | ■ Réglez une température plus élevée. |
| La fonction SuperFrost est encore enclenchée. Elle se déclenche automatiquement au bout de 65 heures environ. | Vous pouvez désactiver la fonction SuperFrost plus tôt pour économiser de l'énergie.■ Pressez la touche SuperFrost. | |
| La fréquence et la durée d'enclenchement de la machine frigorifique augmentent. | Les prises d'air sont obs-truées ou poussiéreuses. | ■ N'obstruez pas les prises d'air.■Dépoussièrez régulièrement les prises d'air et l'échangeur thermique. |
| La grille métallique (échangeur thermique) située sur la face arrière de l'appareil est poussiéreuse. | ||
| La porte a été souvent ou-verte ou de grandes quantités de produits viennent d'être congelées. | N'ouvrez la porte que si nécessaire et aussi briève-ment que possible.La température de consigne se réglera à nouveau d'elle-même au bout d'un certain temps.■ Respectez les indications figurant au chapitre "Congélation et stockage". | |
| La porte ne ferme pas bien. | ||
| La température ambiante est trop élevée.Plus la température am-biante est élevée, plus la machine frigorifique fonctionne longtemps. | ■ Respectez les indications figurant au chapitre "Con-seils d'installation - Em-placement de l'appareil". |
Que faire lorsque . . . ?
| Problème Cause Remède | ||
| La machine frigori-fique fonctionne en permanence. | Pour économiser l'énergie, la machine frigorifique se règle sur une vitesse plus basse lorsque le besoin en froid est moins important. Elle doit, par conséquent, fonctionner plus longtemps. | |
| L'icône SuperFrost et l'affichage de température cligno-tent. | Une défaillance est sur-venue. | ■ Contactez le service après-vente. |
| L'icône s'allume. | Le mode expo est activé. Il permet au revendeur de présenter l'appareil sans enclencher la fonction de refroidissement. Ce réglage n'est d'aucune utilité pour l'usage domestique. | ■ Désactivez le mode expo (voir "Informations pour les revendeurs - Mode expo"). |
| Le signal sonore re-tentit et l'icône Alarme ⚠ clignote. | La température à l'intérieur de l'appareil est trop élevée, car– la porte de l'appareil a été souvent ouverte,– une grande quantité de produits a été congelée sans enclencher la fonction SuperFrost,– il s'est produit une coupure de courant prolongée. | Dès que l'appareil n'est plus en état d'alarme,l'icône Alarme ⚠ et l'avertisseur sonore s'éteignent.Selon la température, vérifiez si les aliments ont partiellement ou même entièrement décongelé. Si tel est le cas, faites cuire ou rôtir les produits avant de les congeler de nouveau. |
| De la glace s'est formée sur le panneau du dispositif NoFrost. | Il ne s'agit pas d'un déran-gement.De l'eau condensée s'y est déposée et a gelé. Causes possibles :– ouverture fréquente de la porte de l'appareil et/ou pendant une période prolongée ;– congélation de grandes quantités de produits frais ;– augmentation du taux d'humidité de la pièce. | Maintenez la porte de l'appareil autant que possible fermée. Le système NoFrost dégivrera automatiquement la couche de glace en l'espace de quelques jours. |
| Il est impossible de décoller les pro-duits congelés. | ■ Détachez les produits à l'aide d'un objet émoussé, par ex. le manche d'une cuillère. |
Causes et provenance des bruits
| Bruits normaux D'où proviennent-ils ? | ||
| Brrrrr... | Le ronflement provient du moteur (compresseur). Il peut être un peu plus fort au moment où le moteur s'enclenche. | |
| Blubb, blubb... | Les gargouillements ou bourdonnements proviennent du passage de l'agent réfrigérant dans le circuit. | |
| Clic... | Le déclic se fait entendre à chaque fois que le thermostat en-clenche ou déclenche le moteur. | |
| Sssrrrrr... | Sur un appareil à plusieurs zones ou un appareil NoFrost, un léger soufflement peut provenir du passage de l'air à l'intérieur de l'appareil. | |
| Knack... | Un claquement ou craquement se fait entendre lorsqu'une dilatation ou modification de matériau survient à l'intérieur de l'appareil. | |
| N'oubliez pas que les bruits de moteur et d'écoulement sont inévitables dans un cycle de refroidissement ! | ||
| Bruits faciles à éliminer | Cause Remède | |
| Claquements, cliquetis | L'appareil n'est pas de niveau. | Ajustez l'appareil à l'aide d'un niveau à bulle. Pour ce faire, utilisez les pieds à vis montés sur l'appareil ou posez quelque chose en dessous. |
| L'appareil touche des meubles avoisinants ou d'autres appareils. | Déplacez l'appareil afin qu'il ne touche plus les meubles ni les appareils. | |
| Des tiroirs, paniers ou rayons vacillent ou sont coincés. | Contrôlez toutes les pièces amovibles et repositionnez-les si nécessaire. | |
| Des bouteilles ou récipients se touchent. | Déplacez légèrement les bou-teilles ou récipients afin qu'ils ne se touchent plus. | |
| Le porte-câble utilisé lors du transport est encore fixé à l'arrière de l'appareil. | Enlevez le porte-câble. | |
Pour des dérangements auxquels vous ne pouvez pas remédier vous-même, veuillez contacter :
– le centre de service Miele à Spreitenbach
téléphone :0 800 800 222
fax : 056 417 29 04
Veuillez indiquer le modèle et le numéro de référence de votre appareil au service après-vente. Ces données figu- rent sur la plaque signalétique apposée à l'intérieur de l'appareil.
Période de garantie et conditions de garantie
La période de garantie est de 2 ans.
Pour de plus amples informations sur les conditions de garantie dans votre pays, appelez le numéro suivant : 0 800 800 222.
Mode expo
Le congélateur peut être présenté dans le commerce ou les salles d'exposition avec la fonction "Mode expo". Ainsi l'éclairage intérieur, l'affichage et les commandes de l'appareil fonctionnent alors que la machine frigorifique reste éteinte.
Le mode expo est représenté sur l'affichage par l'icône I.
Activer le mode expo
■ Pressez la touche Marche/Arrêt.
■ Pressez simultanément pendant env. 5 secondes la touche Marche/Arrêt et la touche de réglage de température.
L'icône Menu'≡ et l'icône Super-Frost ✉ clignotent.
■ Pressez plusieurs fois la touche de réglage de température, jusqu'à ce que l'indicateur de température -25 °C s'allume.
L'icône Menu'≡ et l'icône Super-Frost ✉ clignotent.
■ Pressez la touche SuperFrost.
Le mode expo est activé. L'icône l' et l'indicateur de température -18 °C sont allumés.
Si le mode expo est activé et que vous déclenchez, puis réenclenchez l'appareil, tous les indicateurs de température s'allument brièvement. Le mode expo reste activé.
Désactiver le mode expo
■ Pressez simultanément pendant env. 5 secondes la touche Marche/Arrêt et la touche de réglage de température.
L'icône Menu ⬆, l'icône SuperFrost ✉ et l'indicateur de température -25 °C clignotent.
■ Pressez la touche SuperFrost.
L'icône l' s'éteint et l'indicateur affichant la température sélectionnée s'allume ou clignote (si la température sélectionnée n'est pas encore atteinte).
■ Pressez la touche Marche/Arrêt.
Le mode expo est désactivé.
L'appareil est livré prêt à raccorder au courant alternatif 50 Hz 220 - 240 V.
L'ampérage supporté par le fusible doit être d'au moins 10 A.
Le raccordement ne doit se faire que sur une prise femelle munie d'une terre de protection installée dans les règles de l'art. L'installation électrique doit satisfaire aux prescriptions en vigueur.
Afin de pouvoir débrancher l'appareil rapidement du secteur en cas d'urgence, il faut que la prise femelle se trouve hors de la zone occupée par le dos de l'appareil et qu'elle soit facilement accessible.
Si la prise n'est plus accessible une fois l'appareil intégré, un dispositif sectionneur omnipolaire doit être prévu côté installation. Tout interrupteur présentant une ouverture des contacts de 3 mm au moins peut servir de dispositif de déconnexion. En font partie les disjoncteurs LS, les fusibles et les contacteurs (EN 60335).
La fiche mâle ainsi que le cordon d'alimentation de l'appareil ne doivent pas toucher le dos de cet appareil, car ses vibrations risquent d'endommager la fiche mâle et le cordon. Cela risque de provoquer un court-circuit.
De même, il ne faut pas raccorder d'autres appareils à des prises situées au dos de cet appareil.
Le raccordement ne doit pas se faire à l'aide d'un prolongateur, car celui-ci n'assure pas la sécurité nécessaire (risque de surchauffe).
L'appareil ne doit en aucun cas être raccordé à un onduleur équipant une alimentation électrique autonome comme par exemple une alimentation photovoltaïque.
Lors de l'enclenchement de l'appareil, des pics de tension pourraient alors entraîner un déclenchement de sécurité. Cela risquerait d'endommager les circuits électroniques.
De même, l'appareil ne doit jamais être utilisé en liaison avec une fiche à économie d'énergie, car l'alimentation en énergie serait alors réduite et l'appareil serait trop chaud.
S'il est nécessaire de remplacer le câble de raccordement au secteur, ces travaux ne doivent être confiés qu'à un électricien professionnel qualifié.
Ce réfrigérateur-congélateur ne devrait pas être installé directement à côté (côte à côte) d'un autre modèle.
Etant donné que l'appareil n'est pas équipé d'un système de chauffage situé dans la paroi latérale, une installation côte à côte pourrait provoquer la formation de condensation. Renseignez-vous auprès de votre revendeur.
Emplacement de l'appareil
Ne placez pas votre appareil à proximité d'une cuisinière, d'un radiateur ou d'une fenêtre exposée directement aux rayons du soleil. Plus la température ambiante est élevée, plus la machine frigorifique fonctionne longtemps et plus la consommation d'électricité augmente.
Il est conseillé d'installer votre appareil dans une pièce sèche et bien aérée.
■ Enlevez tout d'abord le porte-câble de la face arrière de l'appareil.
■ Vérifiez si toutes les pièces situées sur la paroi arrière de l'appareil peuvent bouger librement. Décintrez soigneusement les pièces, si nécessaire.
■ Faites glisser l'appareil avec précaution à l'emplacement prévu à cet effet.
■ Collocare l'apparecchio con o senza i distaziatori sulla parte posteriore direttamente a contatto con la parete.

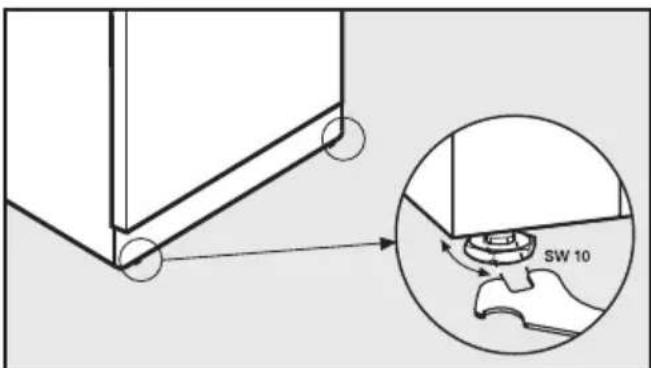

Alignement de l'appareil
■ Ajustez la position de l'appareil à l'aide des pieds réglables en utilisant la clé à fourche jointe. Il doit reposer bien à plat.

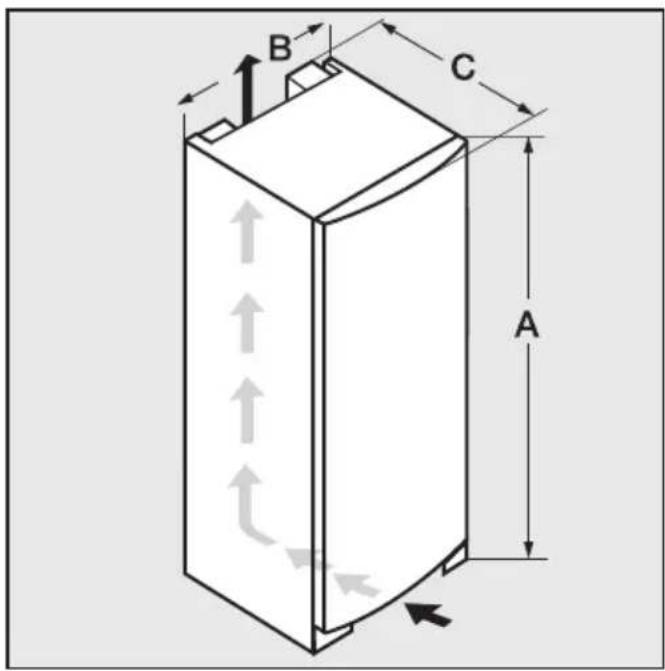

Dimensions de l'appareil
| FN 12221 S | 1250 mm | 600 mm | 630 mm |
| FN 12221 S-1 | 1250 mm | 600 mm | 630 mm* |
| FN 12421 S | 1450 mm | 600 mm | 630 mm |
| FN 12421 S-1 | 1450 mm | 600 mm | 630 mm* |
| FN 12621 S | 1640 mm | 600 mm | 630 mm |
| FN 12621 S-1 | 1640 mm | 600 mm | 630 mm* |
| FN 12821 S | 1840 mm | 600 mm | 630 mm |
| FN 12821 S-1 | 1840 mm | 600 mm | 630 mm* |
Changement de la butée de porte
Votre appareil est livré avec une ouverture à droite. Si la porte doit s'ouvrir à gauche, vous devez inverser la butée de porte.

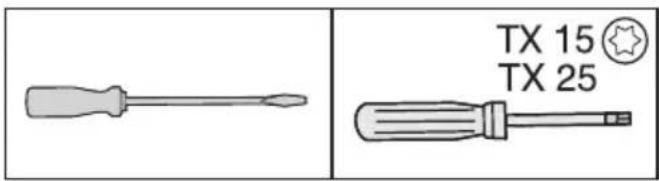

Vous avez besoin des outils suivants :
- une clé à fourche (fournie).
Ne procédez à cette opération qu'avec l'aide d'une autre personne.

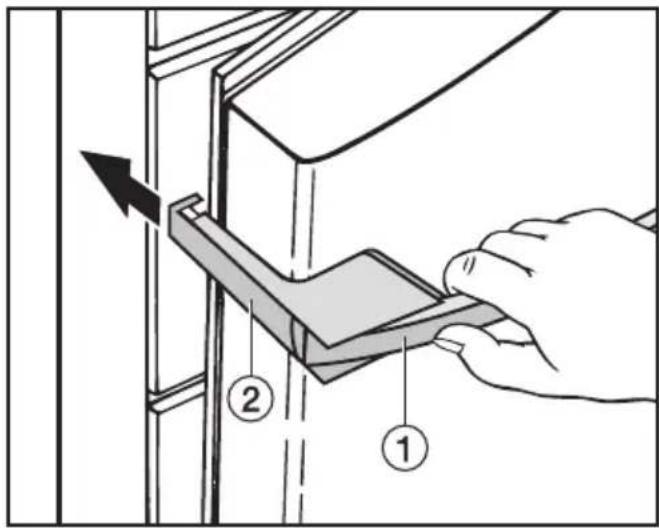

Démontage de la poignée de porte :
■ Lorsque vous tirez sur la poignée de porte ①, la partie latérale de la poignée ② est repoussée vers l'arrière.
■ Sortez la pièce ② de son logement par l'arrière en tirant fortement.
■ Desserrez maintenant les 4 vis (TX15) de la plaque de fixation et retirez la poignée.
■ Enlevez les caches se trouvant du côté opposé et placez-les sur les trous devenus inutiles.
Les pièces de support (support-palier et boulon de palier) doivent être vissées fermement. Sinon la porte de l'appareil risque de se détacher. Risque de blessure !
En plus, la porte ne fermera pas correctement et l'appareil ne descendra pas suffisamment en température.
Il convient donc de :
- visser fermement le support-palier et le boulon de palier,
- contrôler toutes les vis et les resserrer, si nécessaire.
Déplacement de la porte :
Attention ! Dès que le boulon de pa- lier aura été retiré, la porte ne sera plus sécurisée.
■ Avec l'aide d'une autre personne, faites basculer l'appareil avec précaution vers l'arrière et dévissez entièrement la vis d'arrêt ③ du support-palier inférieur de droite ④.
Changement de la butée de porte
■ Ouvrez la porte.
■ Saisissez la porte côté poignée et en bas, puis retirez-la avec précaution par le haut, en la soulevant.

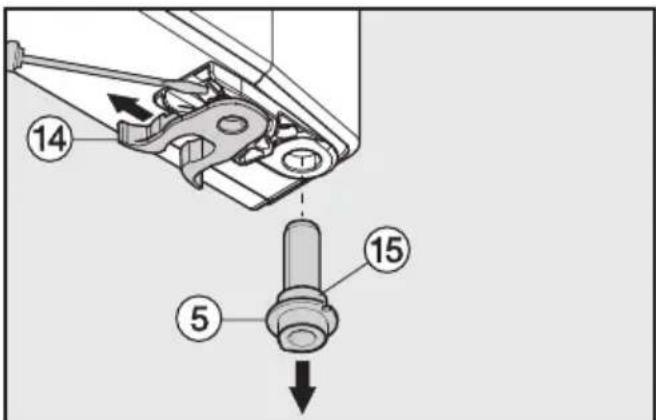

Le boulon de palier ⑤ avec la rondelle ⑮ se détache du support-palier ④. S'il ne se détache pas :
■ Faites sortir le boulon de palier ⑤ avec la rondelle ⑮ du support-palier en le soulevant par le dessous.
■ Desserrez légèrement la vis de la pièce de support ⑦ sur le support-palier ④. Vissez la pièce dans l'orifice opposé du support-palier ④, puis resserrez fermement la vis.
■ Retirez l'obturateur ⑧ et insérez-le dans l'orifice opposé du support-palier.
■ Enlevez le cache ⑨.
■ Dévissez entièrement la vis ⑩ et re-
vissez-la dans le trou le plus éloigné
du centre, du côté opposé.
■ Faites pivoter le cache ⑨ de 180° et posez-le dans les trous prévus du côté opposé.
■ Vissez le support-palier ④ sur le côté opposé en utilisant uniquement les deux trous oblongs extérieurs, c'est-à-dire les plus éloignés du centre. Oubliez la vis du milieu, ce n'est qu'ainsi que la porte de l'appareil pourra ensuite être correctement positionnée sur les trous oblongs extérieurs.
■ Décliquetez et ôtez les caches ⑫ à l'avant à l'aide d'un tournevis plat.
■ Revissez le boulon de palier supérieur ⑪ du côté opposé à l'aide de la clé à fourche fournie.
■ Remettez les caches ⑫ en place du côté opposé en les accrochant par leur partie arrière, puis encliquetez la partie avant.
■ Retirez l'obturateur ⑬ du coussinet de porte et replacez-le de l'autre côté.
■ A l'aide d'un tournevis plat, dégagez le support de serrage ⑭ de dessous la porte de l'appareil et installez-le du côté opposé.
■ Enlevez le boulon de palier ⑤ avec la rondelle ⑮ du coussinet de porte.
Important ! L'évidement pratiqué dans la rondelle ⑮ doit être placé sur l'ergot de verrouillage du boulon de palier ⑤ de sorte que la rondelle ⑮ repose sur la rondelle du support-palier ⑤.
■ Replacez le boulon de palier ⑤ avec la rondelle ⑮ dans le coussinet de porte, du côté opposé. Important ! L'ergot de verrouillage doit être orienté vers la face intérieure de la porte et la rainure vers la face extérieure.
Changement de la butée de porte
■ Saisissez la porte et insérez le coussinet de porte supérieur dans le boulon de porte supérieur ⑪.
■ Faites pivoter la porte comme pour la refermer et insérez le boulon de palier ⑤ dans le support-palier ④. Important ! Il sera peut-être nécessaire de tourner le boulon de palier de sorte que l'ergot de verrouillage soit orienté vers la face intérieure de la porte et la rainure vers la face extérieure. Le boulon de palier s'encliquette.
■ Avec l'aide d'une autre personne, faites basculer l'appareil avec précaution vers l'arrière et vissez la vis d'arrêt ③. Serrez-la à demeure à l'aide de la clé à fourche fournie.
■ Si nécessaire, alignez encore une fois la porte sur l'enveloppe de l'appareil par le biais des trous oblongs dans le support de palier inférieur. Serrez ensuite les vis à fond.
Remontage de la poignée de porte
Respectez impérativement les indications suivantes concernant la fixation de la poignée de porte, car le joint de porte serait endommagé en cas de montage incorrect.
■ Vissez tout d'abord légèrement la poignée du côté opposé avec les deux vis avant ②.
La plaque de fixation ③ doit être appliquée contre la porte de sorte qu'une fois la porte fermée, la plaque de fixation s'aligne sur l'angle de la paroi extérieure de l'appareil.
Si tel n'est pas le cas,
■ serrez les deux vis sans tête prémon-tées ① avec une clé à six pans jus-qu'à ce que la plaque de fixation ③ se trouve à l'angle voulu.
■ Serrez à fond les 4 vis ②.
■ Faites glisser la partie latérale de la poignée ④, en partant du côté de l'appareil, à l'emplacement prévu à cet effet sur la plaque de fixation jusqu'à encliquetage audible.
Attention à ce que la partie latérale de la poignée ④ ne bute pas contre le joint de porte lorsque vous ouvrez celle-ci. A la longue, le joint serait endommagé.
Dans ce cas,
■ rectifiez la position de la plaque de fixation ③ à l'aide des vis sans tête ①, de sorte que la plaque de fixation et la partie latérale de la poignée ④ se trouvent à l'angle voulu et que la porte ne bute pas contre le joint lorsque vous l'ouvrez.

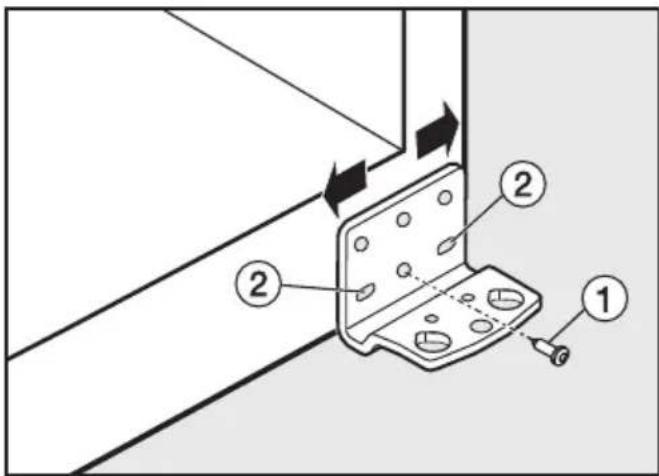

Alignement de la porte de l'appareil
Il est possible d'aligner ultérieurement la porte sur l'enveloppe de l'appareil par le biais des trous oblongs extérieurs du support inférieur.
Sur l'illustration ci-après, la porte n'est pas représentée pour que vous puissiez mieux suivre les différentes étapes.
■ Retirez la vis ① placée au centre du support-palier.
■ Desserrez légèrement les deux vis extérieures ②.
■ Alignez la porte en déplaçant légèrement le support-palier vers la gauche ou vers la droite.
■ Serrez ensuite fortement les vis ②, inutile de revisser la vis ①.
②Appareil
③Armoire de cuisine
④Mur
Votre appareil peut être intégré dans n'importe quelle rangée de meubles. Pour aligner l'appareil sur la hauteur des meubles de cuisine, il est possible de placer un élément superposé ① au-dessus de l'appareil.
Pour la ventilation et l'aération, il convient de prévoir sur la face arrière de l'appareil un canal d'évacuation d'au moins 50 mm de profondeur sur toute la largeur de l'élément superposé. La section d'aération en-dessous du plafond de l'élément doit être d'au moins 300 cm² pour que l'air réchauffé puisse être évacué sans difficulté. Si-non, la machine frigorifique devra four-nir davantage de puissance, ce qui augmentera la consommation d'électricité.
Les sections d'aération et de ventilation ne doivent être ni couvertes ni obstruées.
De plus, elles doivent être nettoyées régulièrement.
En cas d'intégration dans une ligne d'armoires de cuisine normalisée (profondeur max. 580 mm), l'appareil peut être placé directement à côté de l'armoire de cuisine. La porte de l'appareil dépasse alors la façade de l'armoire de cuisine de 34 mm* sur les côtés et de 55 mm* au centre de l'appareil. La porte de l'appareil pourra donc s'ouvrir et se refermer sans problème.
En cas d'installation de l'appareil à côté d'un mur ④, il est nécessaire de prévoir, côté charnières, un écart d'environ 55 mm entre le mur ④ et l'appareil ②. Ceci correspond à la saillie de la poignée lorsque la porte est ouverte.
