Caractéristiques	Détails
Modèle	DELL Latitude 10
Type d'appareil	Tablette
Écran	10.1 pouces, résolution 1366 x 768 pixels, technologie IPS
Processeur	Intel Atom Z2760
Mémoire RAM	2 Go
Stockage interne	32 Go ou 64 Go, extensible via microSD
Système d'exploitation	Windows 8
Connectivité	Wi-Fi, Bluetooth 4.0, port USB 2.0, port micro HDMI
Caméra	Caméra arrière 8 MP, caméra avant 2 MP
Autonomie de la batterie	Jusqu'à 10 heures
Dimensions	26.2 x 17.5 x 0.9 cm
Poids	600 g
Maintenance	Nettoyage régulier de l'écran, mise à jour du système d'exploitation
Sécurité	Protection par mot de passe, chiffrement des données
Accessoires inclus	Chargeur, câble USB, guide de démarrage rapide
Garantie	1 an

FOIRE AUX QUESTIONS - Latitude 10 DELL

Comment réinitialiser ma tablette DELL Latitude 10 ?

Pour réinitialiser votre DELL Latitude 10, allez dans 'Paramètres', puis 'À propos de' et sélectionnez 'Réinitialiser'. Suivez les instructions à l'écran.

Que faire si ma tablette ne s'allume pas ?

Vérifiez que la tablette est chargée. Branchez le chargeur pendant au moins 30 minutes. Si elle ne s'allume toujours pas, essayez de forcer un redémarrage en maintenant le bouton d'alimentation enfoncé pendant 10 secondes.

Comment connecter ma tablette DELL Latitude 10 à un réseau Wi-Fi ?

Allez dans 'Paramètres', puis 'Wi-Fi'. Activez le Wi-Fi, sélectionnez votre réseau et entrez le mot de passe si demandé.

Comment libérer de l'espace de stockage sur ma tablette ?

Supprimez les applications que vous n'utilisez pas, déplacez des fichiers sur un stockage externe ou utilisez un service de stockage en ligne pour sauvegarder vos photos et vidéos.

Que faire si l'écran tactile ne répond pas ?

Essayez de redémarrer la tablette. Si le problème persiste, vérifiez si l'écran est propre et sans débris. Si nécessaire, effectuez une calibration de l'écran tactile dans les paramètres.

Comment mettre à jour le système d'exploitation de ma tablette ?

Allez dans 'Paramètres', puis 'Mise à jour et sécurité'. Cliquez sur 'Vérifier les mises à jour' et suivez les instructions pour installer les mises à jour disponibles.

Comment résoudre des problèmes de connexion Bluetooth ?

Assurez-vous que le Bluetooth est activé dans les paramètres. Vérifiez que l'appareil avec lequel vous essayez de vous connecter est également en mode de couplage.

Que faire si ma tablette DELL Latitude 10 surchauffe ?

Éteignez la tablette et laissez-la refroidir dans un endroit frais. Évitez d'utiliser des applications intensives pendant de longues périodes et assurez-vous que les ventilations ne sont pas obstruées.

Comment réinstaller une application sur ma tablette ?

Allez dans le Store, recherchez l'application que vous souhaitez réinstaller et cliquez sur 'Installer'.

Que faire si ma tablette ne détecte pas la carte SD ?

Retirez la carte SD et réinsérez-la. Assurez-vous qu'elle est correctement formatée et compatible avec votre tablette. Si le problème persiste, essayez avec une autre carte SD.

MODE D'EMPLOI Latitude 10 DELL

Dell Latitude 10 – ST2
Manuel du propriétaire

Remarques, précautions et averissements

REMARQUE: Une REMARQUE indique des informations importantes qui peuvent vous aider à很好地 utiliser l'ordinateur.

PRECAUTION: Une PRECAUTION indique un risque de dommage matériel ou de perte de données et vous indiquè comment éviter le problème.

AVERTISSEMENT: Un AVERTISSEMENT indique un risque d'endommagement du matériel, de blessure corporelle ou de mort.

© 2013 Dell Inc.

Marques utilisées dans ce document: Dell™, le logo DELL, Dell Precision™, Precision ON™, ExpressCharge™, Latitude™, Latitude ON™, OptiPlex™, Vostro™ et Wi-Fi Catcher™ sont des marques de Dell Inc. Intel®, Pentium®, Xeon®, Core™, Atom™, Centrino® et Celeron® sont des marques déposées d'Intel Corporation aux États-Unis et dans d'autres pays. AMD est une marque déposée et AMD Opteron™, AMD Phenom™, AMD Sempron™, AMD Athlon™, ATI Radeon™ et ATI FirePro™ sont des marques d'Advanced Micro Devices, Inc. Microsoft®, Windows®, MS-DOS®, Windows Vista®, le bouton Demarrer de Windows Vista et Office Outlook® sont des marques ou des marques déposées de Microsoft Corporation aux États-Unis et dans d'autres pays. Blu-ray Disc™ est une marque apparentant à la Blu-ray Disc Association (BDA) et sous licence pour une utilisation sur des disques et des lecteurs. La marque textuelle Bluetooth® est une marque déposée et appartient à Bluetooth® SIG, Inc. et toute utilisation d'une telle marque par Dell Inc. se fait dans le cadre d'une licence. Wi-Fi® est une marque déposée de Wireless Ethernet Compatibility Alliance, Inc.

2013-04

Rev.A02

Table des matieres

Remarques, précautions et averissements 2

Chapitre 1: Intervention à l'intérieur de votre ordinateur. 5

Avant d'intervenir dans I'ordinateur 5

Mise hors tension de I'ordinateur. 6

Aprés intervention à l'intérieur de votre ordinateur. 6

Chapitre 2: Présentation. 9

Stylet. 9

Informations relatives au stylet. 9

Calibrer le stylet. 9

Utiliser un stylet sur une tablette 10

Utilisation du stylet comme souris. 10

Utiliser le stylet ou le doigt sur le clavier tactile. 10

Clavier tactile. 10

Utilisation des fichiers 10

Entrée de texte 11

Raccourcis stylet. 11

Parametres de stylet et fonction tactile 12

Utilisation de la fonction tactile. 13

Chapitre 3: Retrait et installation des composants. 15

Vue interne et externe 15

Retrait de la batterie 16

Installation de la batterie 17

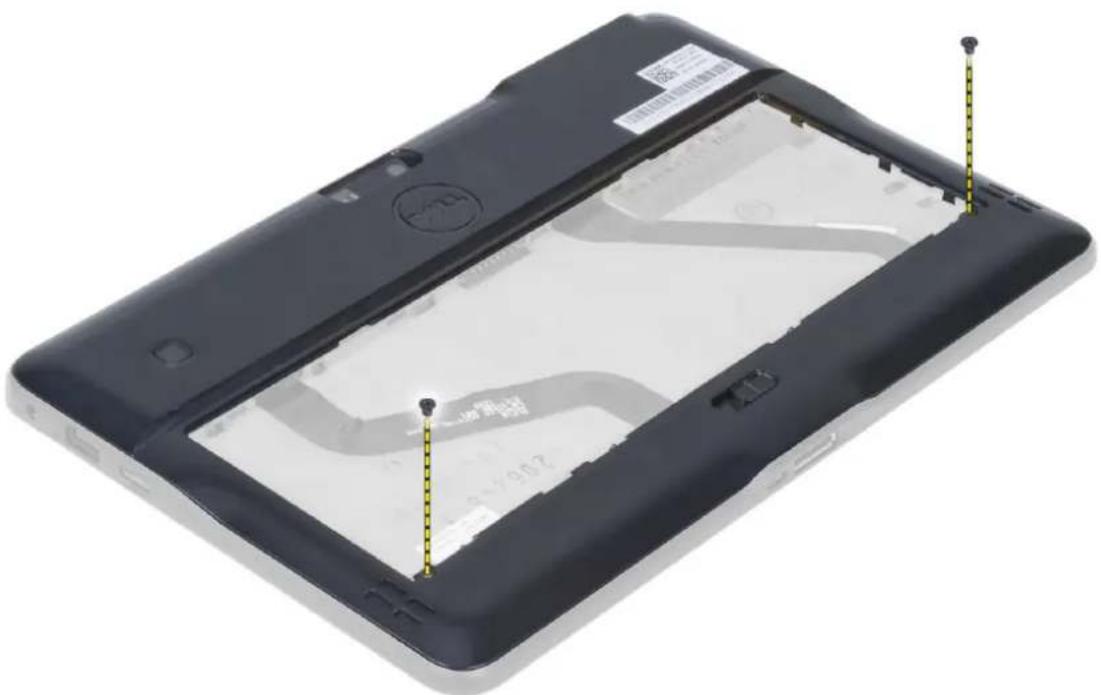

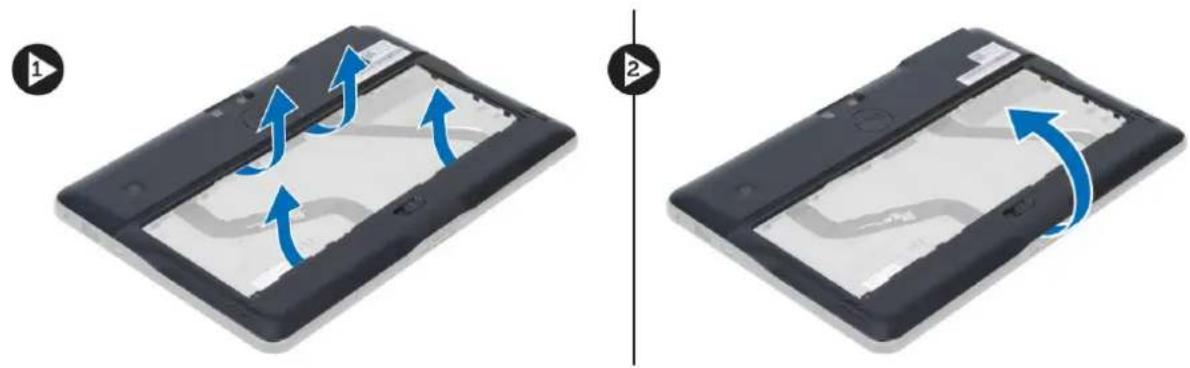

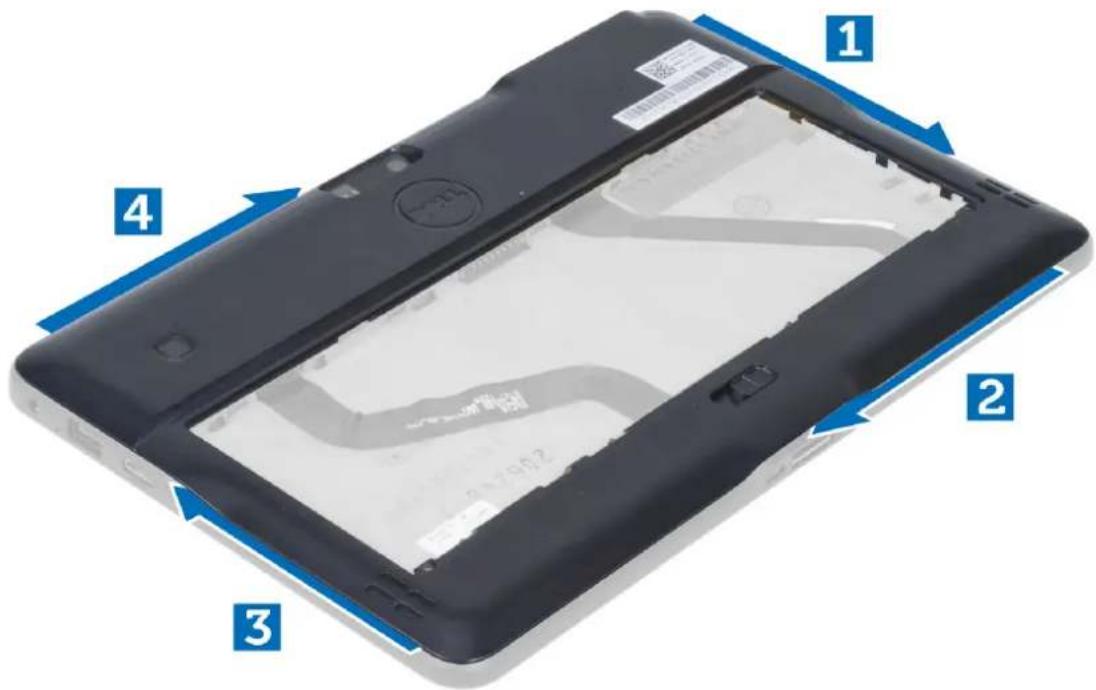

Retrait du cache de fond de l'ordinateur 17

Installation du cache de fond de l'ordinateur. 19

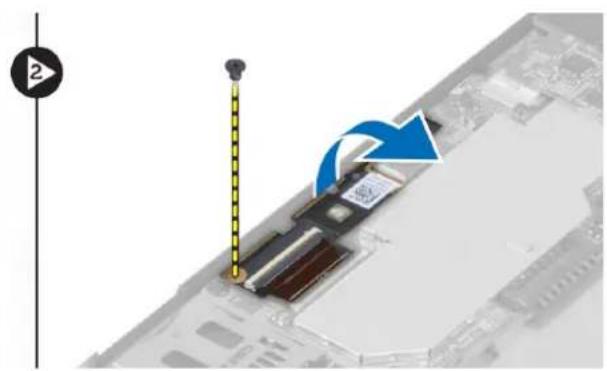

Retrait de I'appareil photo avant 19

Installation de I'appareil photo avant 20

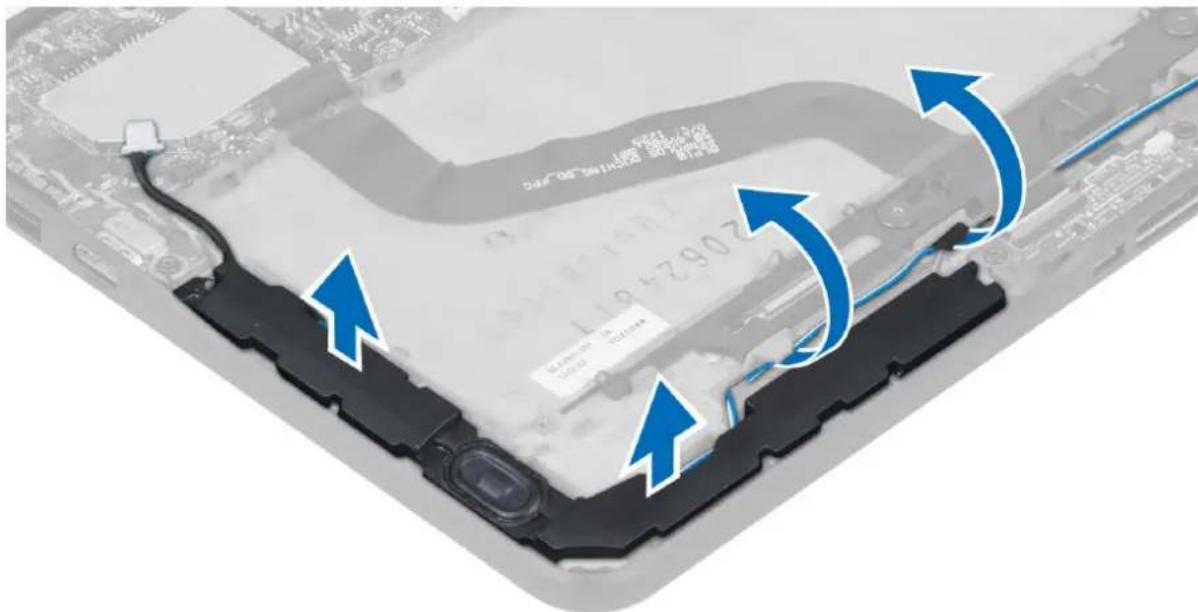

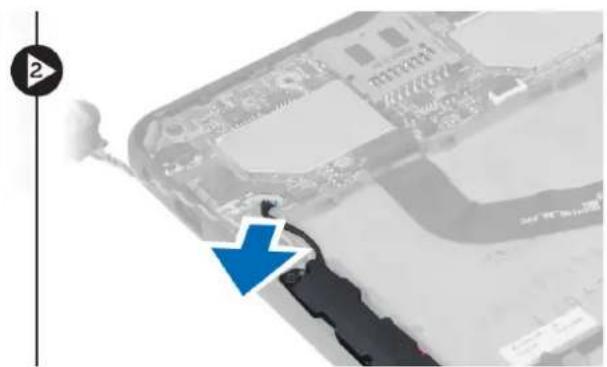

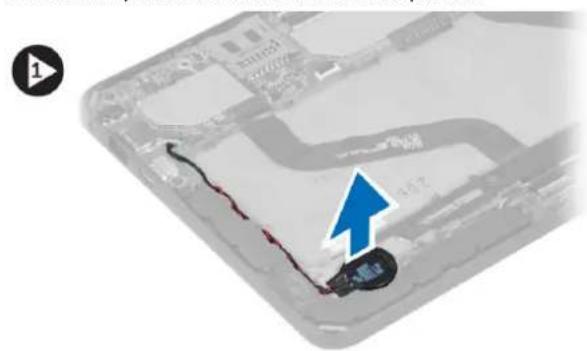

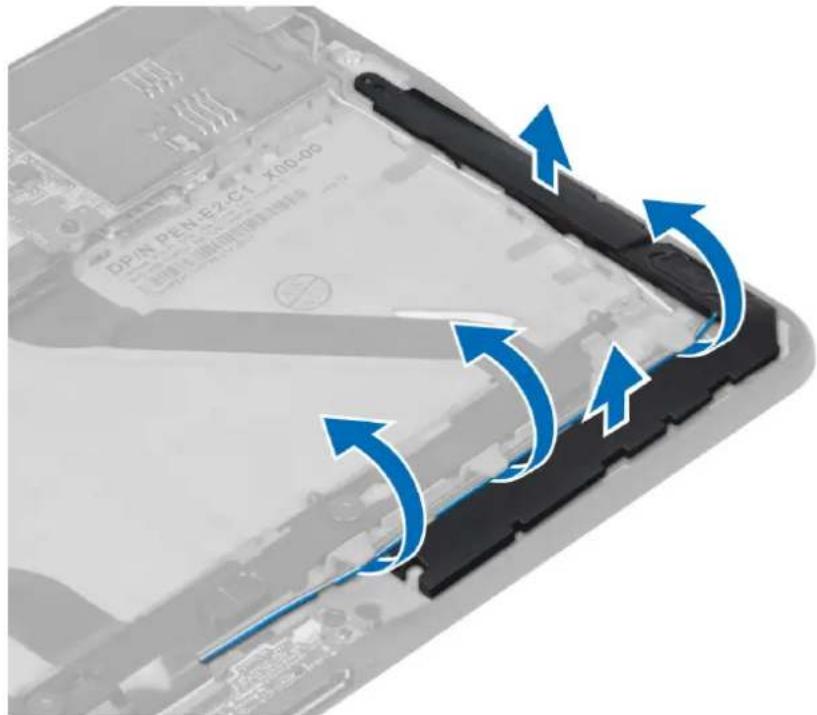

Retrait des haut-parleurs. 20

Installation des haut-parleurs. 22

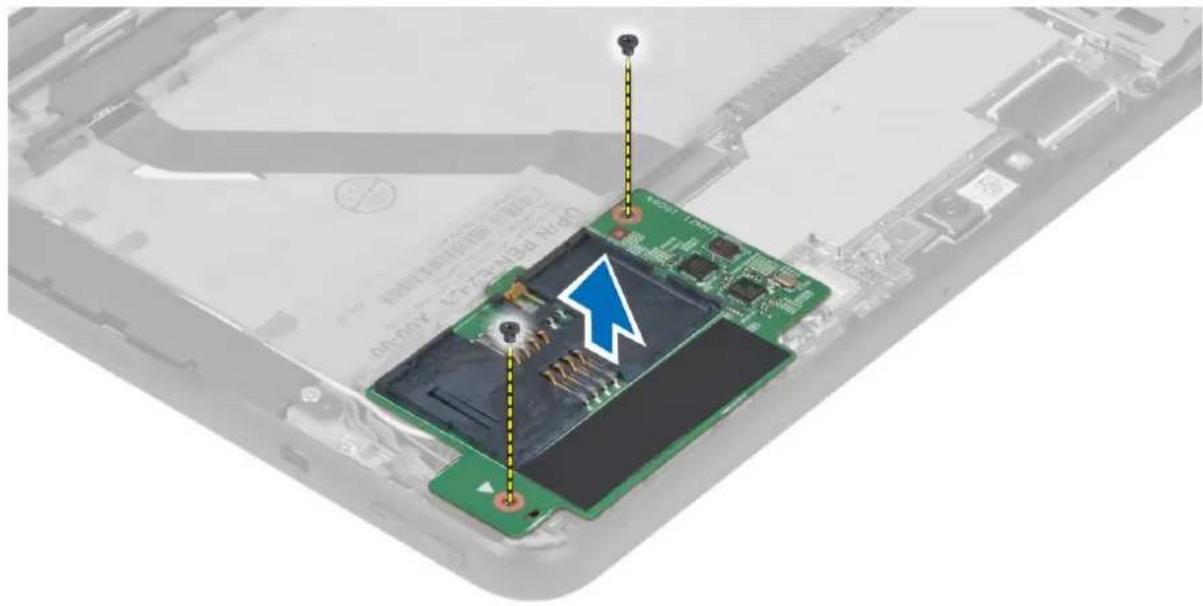

Retrait du lecteur de carte à puce 22

Installation du lecteur de carte à puce 23

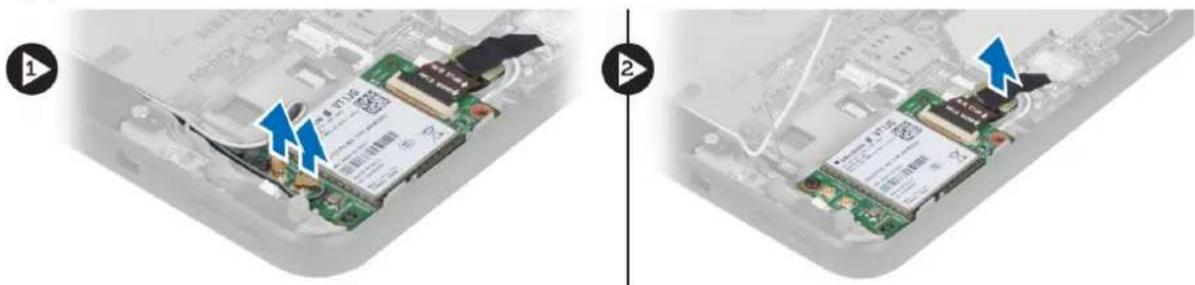

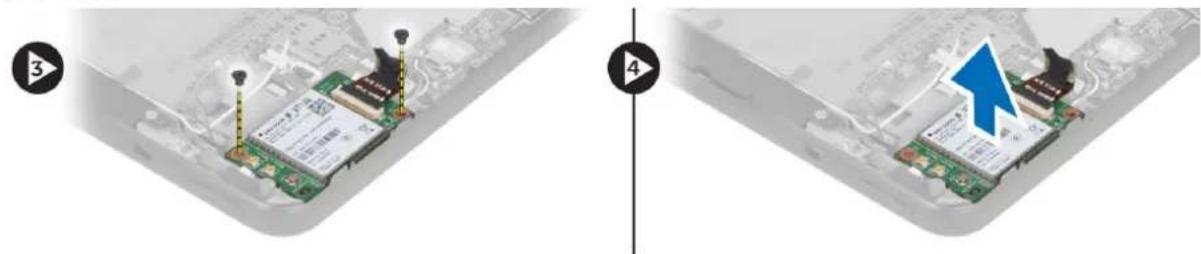

Retrait de la carte de réseau etendu sans fil (WWAN) 23

Installation de la carte WWAN (Wireless Wide Area Network) 24

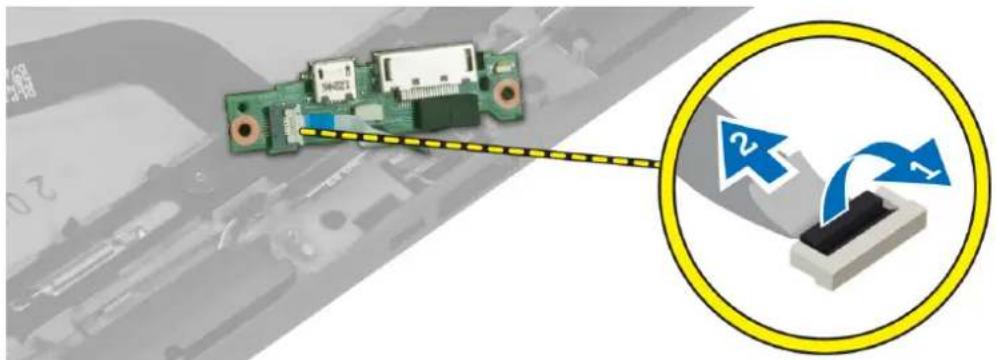

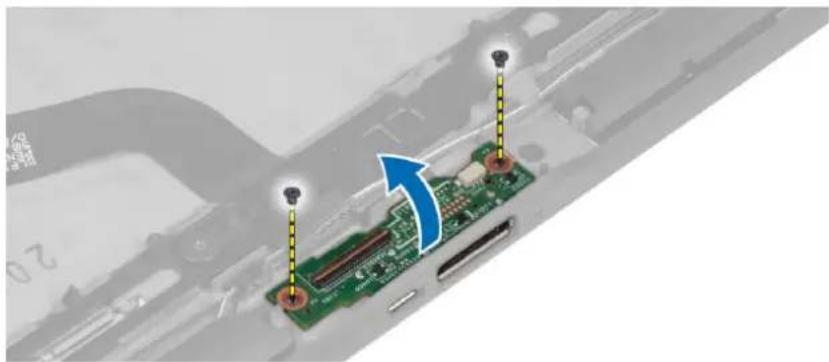

Retrait de la carte de la station d'accueil. 24

Installation de la carte de la station d'accueil. 25

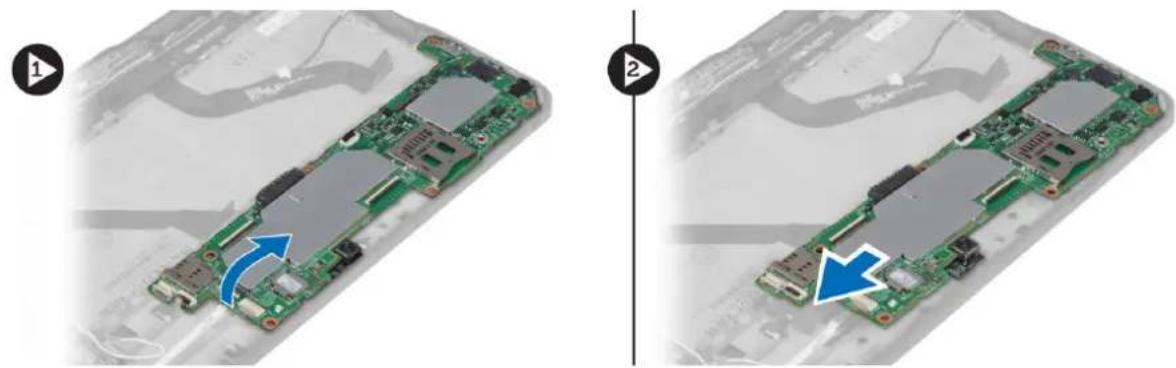

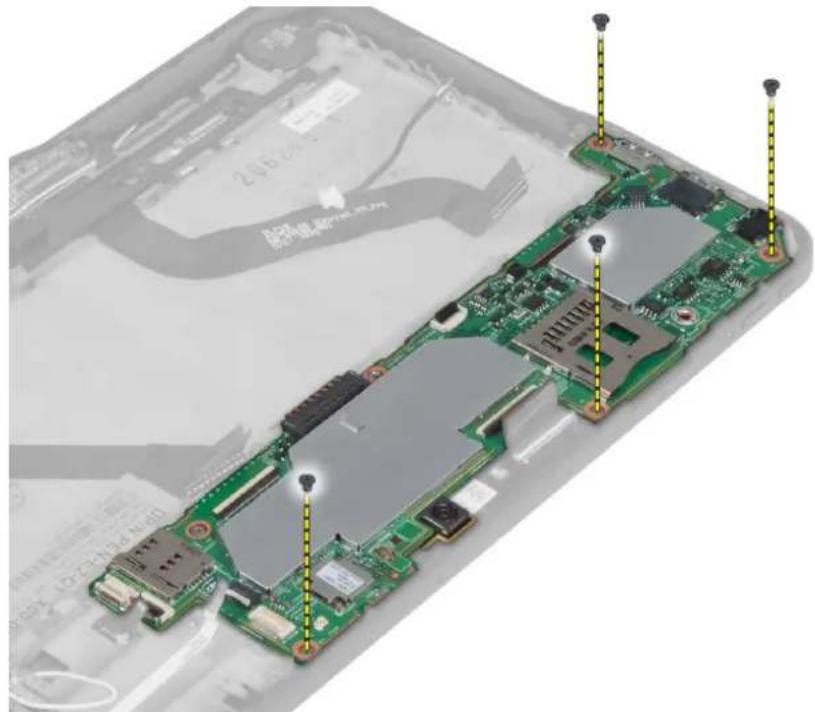

Retrait de la carte système 25

Installation de la carte système 26

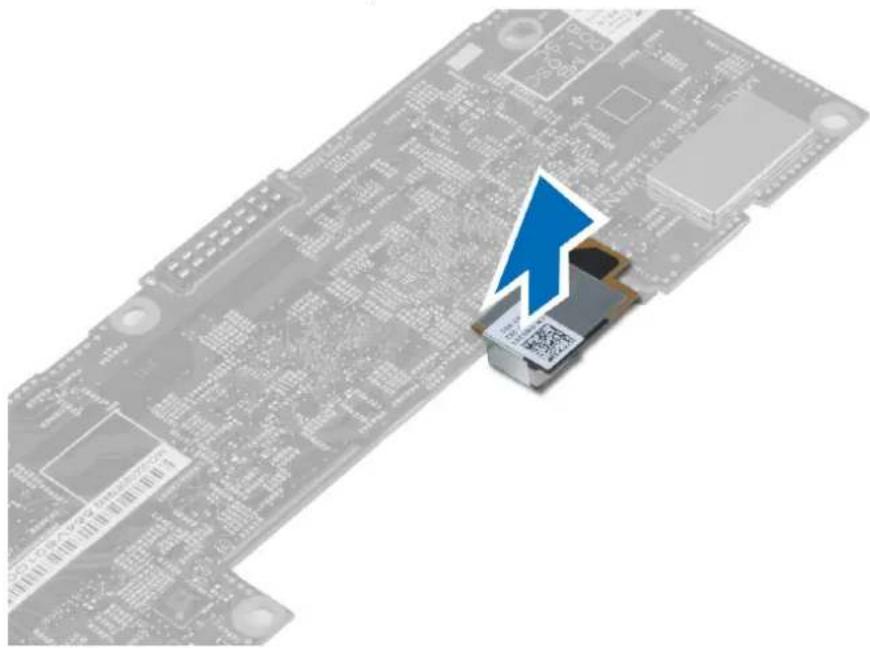

Retrait de laamera arrriere 27

Installation de laamera arriere. 27

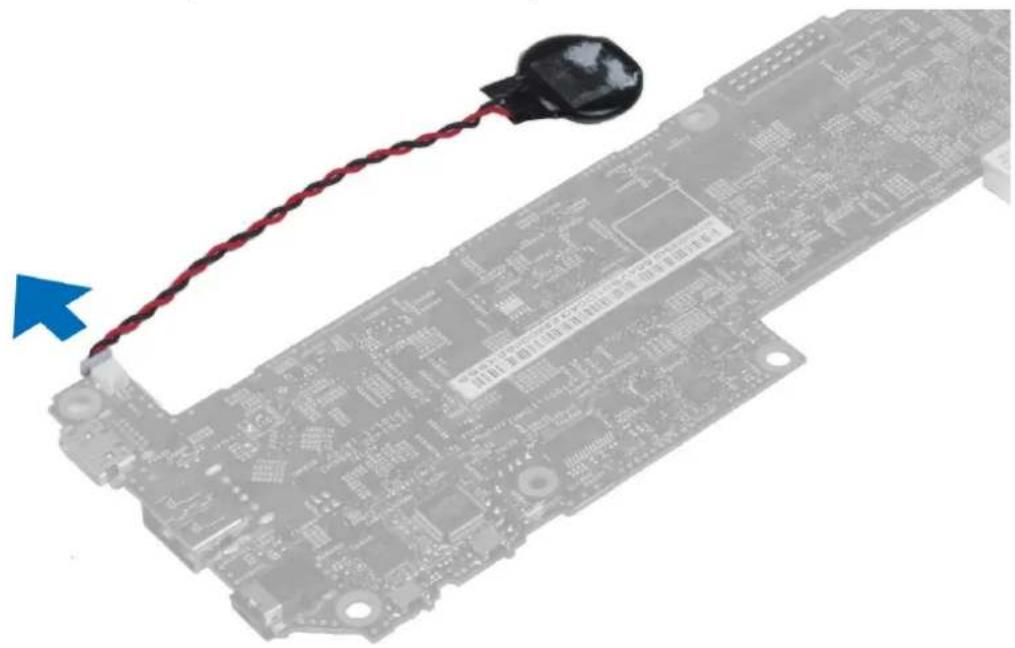

Retrait de la pile bouton. 28

Installation de la pile bouton 28

Chapitre 4: Configuration du système. 31

Acceder à l'utilitaire de configuration du système (BIOS). 31

Navigation dans le programme de configuration du système. 31

Menu Boot (Demarrer). 32

Options de configuration du système (BIOS) 32

Chapitre 5: Dépannage de l'ordinateur 39

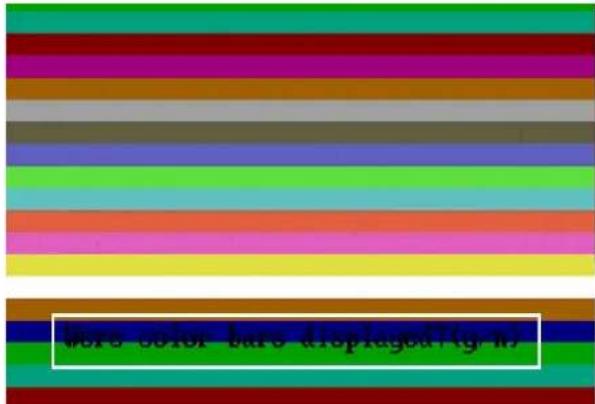

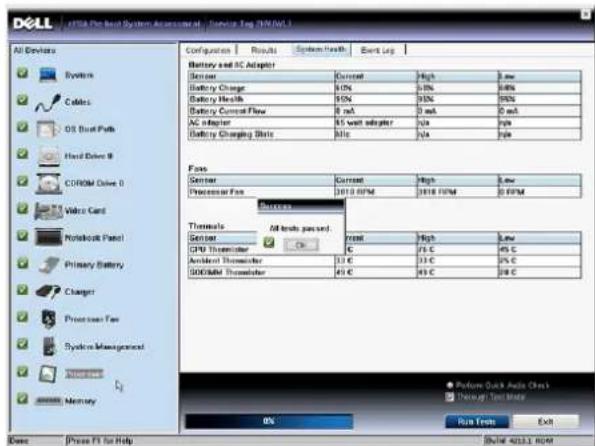

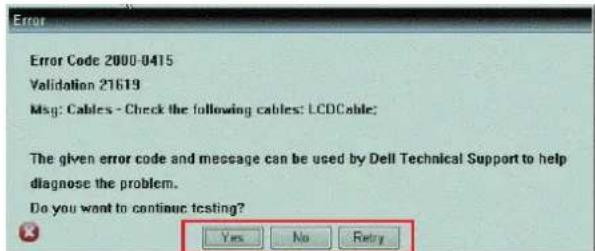

Execution de l'utilitaire de diagnostic ePSA. 39

Codes de bips 40

Codes d'erreur LED. 41

Dépannage du numérique Wacom. 42

Dépannage 42

Chapitre 6: Caracteristiques. 43

Chapitre 7: Contacter Dell. 47

Intervention à l'intérieur de votre ordinateur

Avant d'intervenir dans l'ordinateur

Suivez les recommandations de sécurité ci-dessous pour protégger votre ordinateur et vos données personnelles de toute dépréciation. Sauf indication contraire, chaque procédure mentionnée dans ce document suppose que les conditions suivantes sont réunies :

• Vous avez exécuté les étapes de la section Intervention sur votre ordinateur.
• Vous avez pris connaissance des consignes de sécurité fournies avec votre ordinateur.
• Un composant peut être remplaced ou, si acheté séparément, installé en exécutant la procédure de retrait dans l'ordre inverse.

AVERTISSEMENT: Avant d'intervenir dans l'ordinaire, lisez les informations de sécurité fournies avec l'ordinaire. D'autres informations sur les valeurs pratiques de sécurité sont disponibles sur la page d'accueil Regulatory Compliance (Conformité réglementaire) accessible à l'adresse www.dell.com/regulatory_compliance

PRECAUTION: La plupart des réparations ne peuvent être effectues que par un technicien de maintenance/agree. N'effectuez que les opérations de dépannage et les petites réparations autorisées par la documentation de votre produit et suivez les instructions fournies en ligne ou par téléphone par l'équipe de maintenance et d'assistance technique. Tout dommage causé par une réparation non autorisée par Dell est exclu de votre garantie. Consultez et respectez les consignes de sécurité fournies avec votre produit.

PRECAUTION : Pour éviter une décharge électrique, raccordez-vous à la terre à l'aide d'un bracelet antistatique ou en touchant une surface métallique non peinte, par exemple un connecteur sur le panneau arrêté de l'ordinateur.

PRECAUTION: Manipuez avec précaution les composants et les cartes. Ne touche pas les composants ni les contacts des cartes. Saisissez les cartes par les bords ou par le support de montage métallique. Saisissez les composants, processeur par exemple, par les bords et non par les broches.

PRECAUTION : Lorsque vous déconnectez un cable, tirez sur le connecteur ou sa languette, mais pas sur le cable lui-même. Certains cables sont dotés de connecteurs avec dispositif de verrouillage. Si vous déconnectez un cable de ce type, appuyez d'abord sur le verrou. Lorsque vous démontez les connecteurs, maintenez-les alignés uniformément pour éviter de tordre les broches. Enfin, avant de connecter un cable, vérifie que les deux connecteurs sont correctement orientés et alignés.

REMARQUE: La couleur de votre ordinateur et de certains composants peut différer de cette de l'ordinateur et des composants illustrés dans ce document.

Pour ne pas endommager l'ordinateur, procedede comme suit avant d'intervenir dans l'ordinateur.

1. Assurez-vous que la surface de travail est plane et propre afin d'éviter de rayer le capot de l'ordinateur.
2. Éteignez l'ordinateur.
3. Si I'ordinateur est connecté à une station d'accueil, déconnectez-le.

PRECAUTION: Pour déconnectez un cable réseau, débranchez-le d'abord de l'ordinateur, puis du périhérique réseau.

1. Déconnectez tous les cables externes du système.
2. Debranchez du secteur l'ordinateur et tous les péripériques qui y sont connectés.
3. Retournez l'ordinateur sur une surface plane et propre.

REMARQUE: Pour évider d'endommager la carte système, vous nevez restorer la batterie principale avant de dépanner l'ordinateur.

1. Retirez la batterie principale.
2. Remettez l'ordinaire a l'endetroit.
3. Appuyez sur le bouton d'alimentation pour raccorder la carte système à la terre.

PRECAUTION: Pour prévenir tout risque de chic électrique, débranchez toujours l'ordinateur de la prise électrique avant d'ouvrir l'écran.

PRECAUTION: Avant de toucher un élément dans l'ordinateur, raccordez-vous à la terre en touchant une surface métallique non peinte, telle que le métal à l'arrière de l'ordinateur. Pendant l'intervention, touchez régulièrement une surface métallique non peinte pour éliminer l'électricité statique qui pourrait endommager les composants.

1. Retirez de leurs emplacements toutes les cartes à puce installées.

Mise hors tension de l'ordinateur

PRECAUTION: Pour éviter de perdre de données, enregistrez et reférer tous les fichiers ouverts, puis quitter tous les programmes ouverts avant demettre hors tension l'ordinateur.

1. Arrêtez le système d'exploitation :

-Windows8:

• À l'aide d'un périphérique tactile :

Balayez à partir du bord croit de l'écran pour ouvrir le menu Charms et selectionnez Paramètres.

Sélectionnez (1) puis sélectionnez Éteindre

^* A l'aide d'une souris :

Pointez sur l'angle supérieur droit de I'écran et cliquez sur Paramètres. Cliquez sur pubis seLECTIONnez Éteindre

1. Verifiez que l'ordinateur et tous les périhériques connectés sont hors tension. Si l'ordinateur et les périhériques connectés n' ont pas ete mis hors tension automatquement lorsque you've arez arrete le système d'exploitation, appuyez sur le bouton Marche/Arret et maintenez-le enforcé pendant quatre secondes environ pour les mettre hors tension.

Après intervention à l'intérieur de votre ordinateur

Une fois les procédures de réinstallation terminées, n'oubliez pas de brancher les péripériques externes, cartes, cables, etc. avant demettre l'ordinateur sous tension.

PRECAUTION: Pour éviter d'endommager l'ordinaire, utilisez uniquement la batterie conscience pour cet ordinaire Dell spécifique. N'employez pas de batteries consues pour d'autres ordinateurs Dell.

1. Branchez les péripériques externes, par exemple réplicateur de port, extension de batterie ou péripérisque d'accueil, et remettez en place les cartes comme l'ExpressCard, le cas échéant.
2. Branchez les cables téléphoniques ou de réseau sur l'ordinateur.

PRECAUTION : Pour connecter un cable réseau, branche-le d'abord le périphérique du réseau et sur

I'ordinateur.

1. Reinstalle la batterie.
2. Branchez l'ordinateur et tous ses périhériques sur leur prise secteur.
3. Mettez I'ordinateur sous tension.

2

Présentation

Votre tablette Dell Latitude 10-ST2 est conque pour une utilisation professionnelle en toute sécurité et en toute convivialite. Elle fournit :

• une sécurité de classe mondiale
• une gestion des plus aïées
• une stabilité sur le long terme

Elle est livrée avec le système d'exploitation Windows 8 qui exploite intégralement son expérience tactile.

REMARQUE: Il est recommandé d'effectuer immidiatement une sauvégarde de l'image du système d'exploitation à l'aide d'un périhérique USB via l'application Dell Backup and Recovery (DBAR).

Stylet

Le Latitude 10-ST2 utilise plusieurs péripériques d'entrée :

• stylet électrostatique en option (stylet)
  souris/clavier USB externe

Informations relatives au stylet

1. Pointed stylet
2. Bouton Stylet cli croit
3. Bouton Stylet d'effacement

Calibrer le stylet

Le stylet peut fonctionner avec le calibrage par défaut ou le calibrage que vous ou un autre utilisateur aze défini. Il est reconntré d'utiliser le stylet uniquement lorsqu'il est calbre avec vos parametes de calibrage personnels. Le calibrage optimise les performances pour chaque utiliseaur.

1. Ouvrez le panneau de configuration.
2. Cliquez deux fois sur Parametes du Tablet PC.
3. Dans la fenetre Paramétres du Tablet PC, cliquez sur Calibrer.
4. Dans les écrans de calibration du stylet ou d'entrée tactile, Sélectionnez Saisie effectué à l'aide du stylet.

Utiliser un stylet sur une tablette

Le stylet vous permet de naviguer activement dans les menus. Vous pouvez l'utiliser comme une souris et également comme un stylo.

Utilisation du stylet comme souris

Vousspuvezutiliserlestyleme commeunsourisouunpavetactileavecun ordinateur notebook.Maintenezle styletpres deI'ecran pour faire apparaître un petit curseur.Déplacezle stylet pour déplacer le curseur.Le Tableau 1 explique commentutiliserlestylet.

Tableau 1. Utilisation du stylet electrostatique

Apparance Action Fonction
	Touchez doucement l'écran de votre Tablet PC avec la pointe du stylet.	Identique à simple clic de la souris.
	Touchez doucement deux fois de suite rapidement l'écran de votre Tablet PC avec la pointe du stylet.	Identique au double clic de la souris.
	Touchez l'écran avec le stylet et maintainez-le momentarilyément jusqu'à ce que Windows dessine un cercle autour du curseur.	Identique au clic droit de la souris.

Utiliser le stylet ou le doigt sur le clavier tactile

Le clavier tactile ou la reconnaissance d'écriture facilité la saisie de texte dans vos applications avec le stylet ou le doigt. Les applications telles que Windows Journal vous permettent d'écrite avec le stylet directement dans la fenêtre de l'application.

Clavier tactile

Certains des zones de saisie de texte de Windows afficheront automatiquement le clavier tactile quand vous touche les zones. S'il n'apparait pas, vous pouze ouvr le clavier tactile en cliquant sur l'icone de clavier sur la barre d'outils système. Le clavier tactile fonctionne comme un clavier standard qui apparait à l'écran; il peut être utilisé pour saisir du texte en touchant les touches avec votre stylet ou votre doigt

Utilisation des fichiers

Vou pouve ouvrir, supprimer ou deplacer de nombreux fichiers ou dossiers en meme temps en selectionnant plusieurs éléments dans une liste.

1. Effleurez un élément à la fois.
2. Cochez la case située à gauche de chaque élément.

Pour activer les cases à cocher :

1. Ouvrez le panneau de configuration.
2. Accederà Options de dossier.
3. Cliquez sur Affichage.
4. Sous Paramètres avancés, cochez la case Utiliser des cases à cocher pour scélectionner des éléments et cliquez sur OK.

Entrée de texte

Vous pouvez utiliser la reconnaissance d'écriture ou le clavier tactile pour entrer du texte.

Tableau 2. Icônes de panneau d'entrée

Icone Name (Nom) Fonction

Le clavier tactile est similaire à un clavier standard, mais vous entrez le texte en touchant les touches avec votre stylet ou votre doigt.

Le clavier tactile est similaire à un clavier standard, mais vous entrez le texte en touchant les touches avec votre stylet ou votre pouce.

Le pavé d'écriture et le pavé de caractères convertissent l'écriture en texte dactylographié. Vous pouvez écrire en continu sur le pavé d'écriture comme s'il s'agissait d'une feuille de papier avec des lignes. Utilisez le pavé de caractères pour entrer un caractère à la fois. Le pavé convertit votre écrire en texte dactylographié, une litterre, un chiffre ou un symbole à la fois, mais il ne tient pas compte du contexte du mot entier et n'utilise pas non plus le dictionnaire d'écriture. Pour passer au pavé de caractères dans le Panneau d'entrée, touchez Tools (Outils) et selectionnez Write character by character (Écrire un seul caractère à la fois)

Pour réduire le clavier tactile, cliquez sur l'icone de réduction.

Raccourcis stylet

Les raccourcis stylet permettent d'utiliser le stylet pour executer des actions qui nécessitent normalement un clavier, telles qu'appuyer sur ou utiliser les touches de déplacement du curseur. Les raccourcis stylet sont

des gestes directionnels rapides. Vous pouvez tracer rapidement une courte ligne dans l'une des huit directions. Lorsqu'un raccourci stylet est reconnu, le Tablet PC exécuté l'action correspondante.

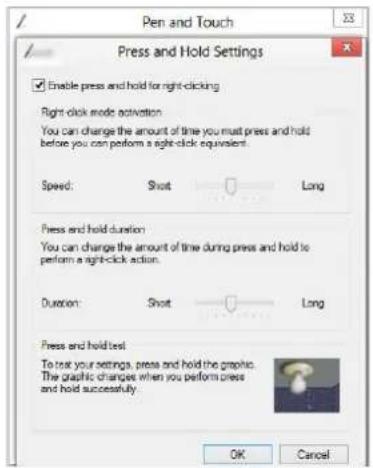

Paramètres de stylet et fonction tactile

En utilisant le stylet, vous pouvez regler la vitesse à laquelle vous devez toucher l'écran pour double-toucher l'écran. Il vous permet également de définir la tolérance spatiale.

Les paramètres Appuyer et Maintenir vous permettent de définir la vitesse et la durée d'une action de clic droit.

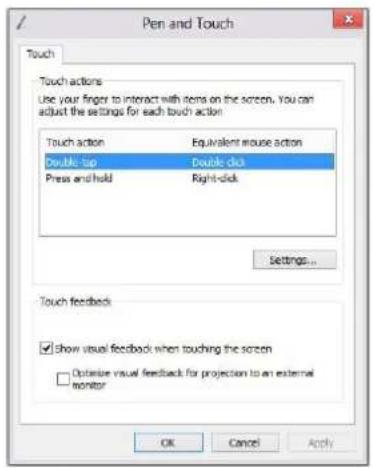

Utilisation de la fonction tactile

Le Tablet PC offre pour principal avantage de pouvoir passer aisement du stylet à la fonction tactile.

Lorsque you utilisez le mode tactile, une image transparente d'une souris d'ordinateur, appelée pointeur tactile, flotte sous le doigt. Le pointeur tactile dispose d'un bouton de souris gauche et d'un bouton de souris droit que vous pouvez toucher. Vous utilisez la zone sous les boutons pour faire glisser le pointeur tactile.

Pour afficher le pointeur tactile, allez sur la page Panneau de configuration → Stylet et fonction tactile et cliquez sur l'onglet Tactile. Dans la section Action tactile, selectionnez l'option Afficher le retard visuel quand vous touche l'écran

3

Retrait et installation des composants

Cette section fournit des informations détaillées sur le retrait ou l'installation des composants de l'ordinateur.

Outils recommandés

Les procedures dans ce document peuvent nécessiter les outils suivants:

• petit tournevis à tête plate
• un tournevis cruciforme n°0
• un tournevis cruciforme n°1
• petite pointe en plastique

Vue interne et externe

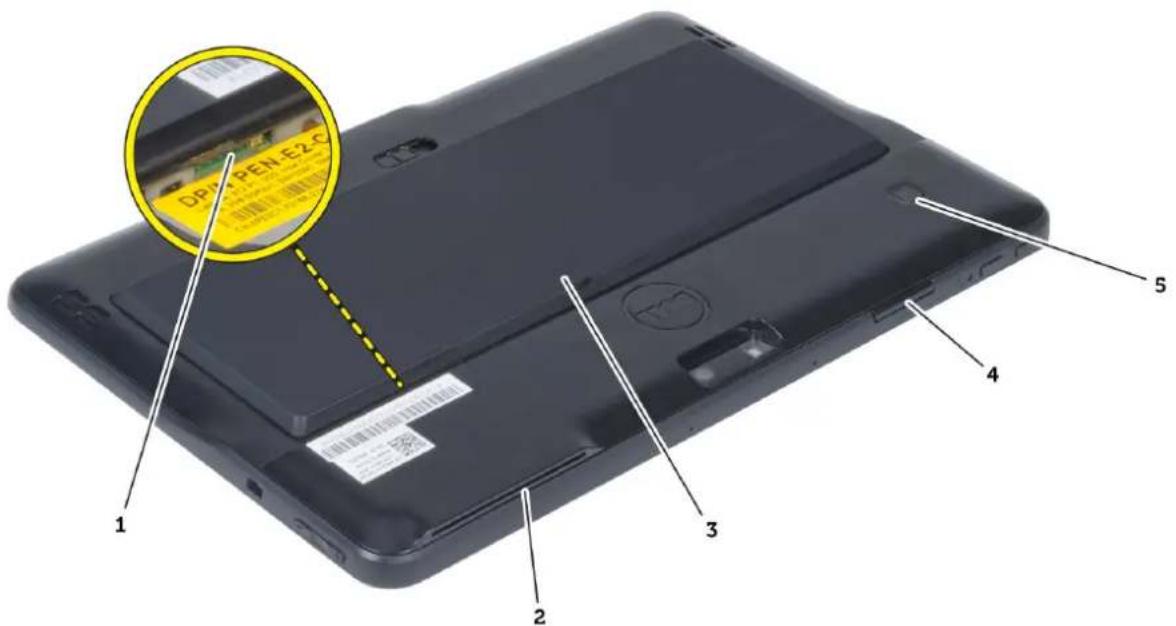

Figure 1. Vue externe

1. carte micro SIM (située sous la batterie)
2. emplacement pour lecteur de carte a puce
3. la batterie
4. logement de carte Secure Digital (SD)
5. lecteur d'empreintes digitales (en option)

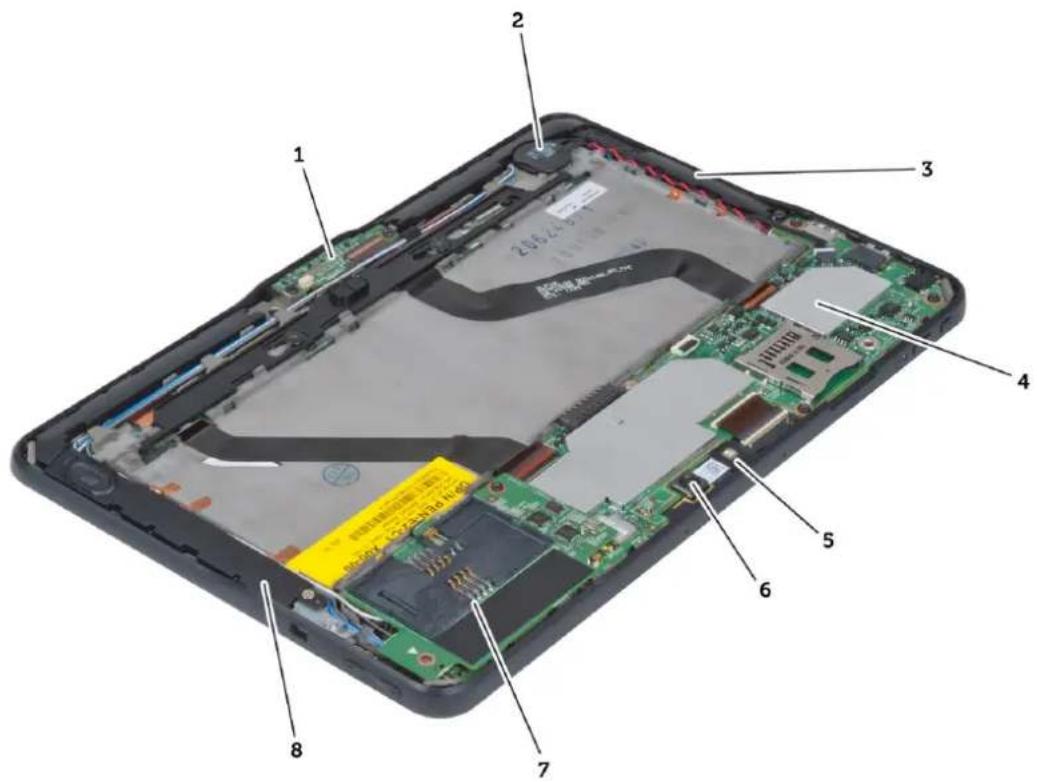

Figure 2. Vue interne

1. la carte de la station d'accueil
2. pile bouton
3. le haut-parleur
4. carte système

5. I'appareil photo avant

6. camera arrriere

7. lecteur de carte à puce/carte WWAN (la carte WWAN est située sous le lecteur de carte à puce

Retrait de la batterie

1. Appliquees les procedures decrites dans Avant d'intervenir sur I'ordinateur.
2. Faites glisser le bouton d'éjection de la batterie pour déverrouiller cette dernière. Soulevez la batterie vers l'extérieur et retirez-la de l'ordinateur.

Installation de la batterie

1. Faites glisser la batterie dans son emplacement jusqu'à ce que vous l'entendiez s'enclencher.
2. Appliquees les procedures decrites dans Aprese une intervention a l'intérieur de I'ordinateur.

Retrait du cache de fond de l'ordinateur

1. Appliquees les procedures decrites dans Avant d'intervenir sur I'ordinateur.
2. Retirez la batterie.
3. Retirez les vis de fixation du cache de fond à l'ordinateur.

1. Écartez et librez les languettes de fixation du cache du fond en suivant la série fléchée de l'illustration.

1. Écartez et soulevez vers le haut les languettes de fixation du cache du fond dans la zone de la baie de batterie. Écartez et returnnez le cache du fond.

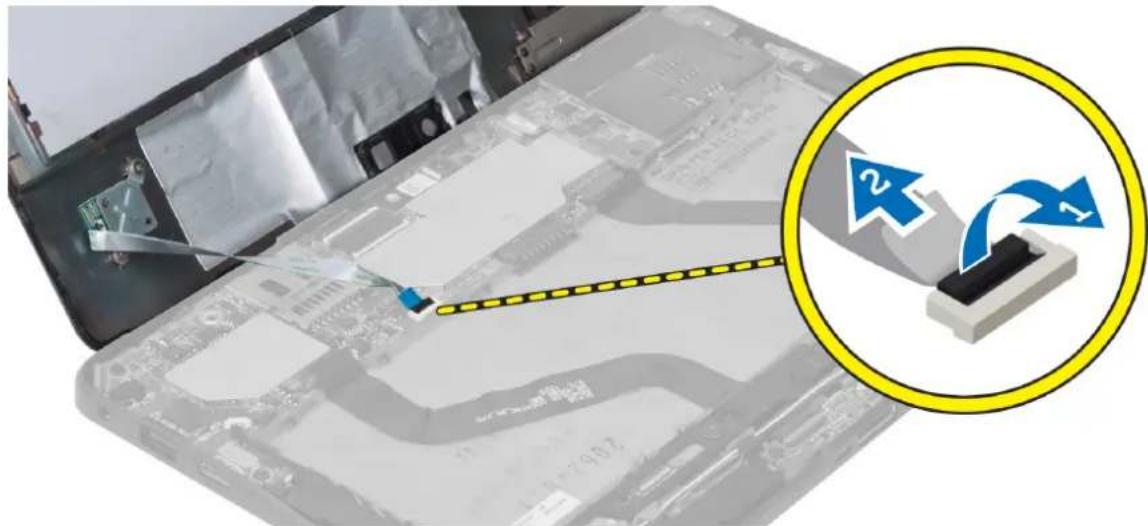

1. Soulevez le fermoir vers le haut et libreze le cable du lecteur d'emploi digitale pour le retarder de la carte système. Soulevez le cache de fond hors de l'ordinateur.

Installation du cache de fond de l'ordinateur

1. À partir du cache de fond, fixez le cable flexible du lecteur d'emploi des digitales sur la carte système.
2. Fixez le cache du fond à l'ordinateur.
3. Poussez les bords du cache du fond dans les clips de fixation jusqu'à ce qu'ils soient complètement engagés.
4. Serrez les vis de fixation du cache de fond.
   5.Installez la batterie.
5. Appliquees les procedures decrites dans Aprese une intervention a l'intérieur de I'ordinatour.

Retrait de l'appareil photo avant

1. Appliquees les procedures decrites dans Avant d'intervenir sur I'ordinateur.
2. Retirez:

a) la batterie
b) le cache de fond de l'ordinateur

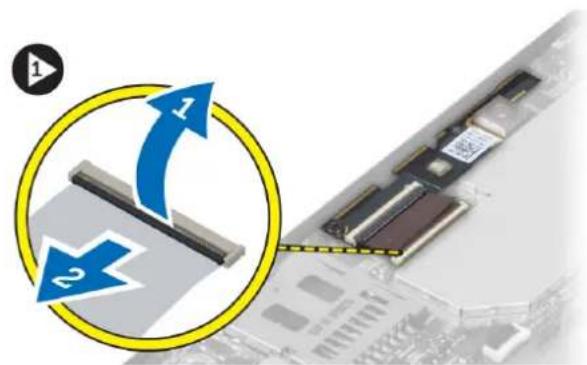

1. Soulevez le loquet du connecteur et debranchez le cable de la camera. Retirez la vis qui fixe à l'ordinateur le module de camera. Retirez ce dernier de l'ordinateur.

Installation de l'appareil photo avant

1. Placez le module de webcam dans son emplacement sur l'ordinateur.
2. Serrez la vis pour fixer du module de webcam à l'ordinateur.
3. Branchez le cable deamera au connecteur.
   4.Installez:

a) le cache de fond de I'ordinateur
b) la batterie

1. Appliquees les procedures decrites dans Apres une intervention a l'intérieur de I'ordinateur.

Retrait des haut-parleurs

1. Appliquees les procedures decrites dans Avant d'intervenir sur I'ordinateur.

2. Retirez :

a) la batterie
b) le cache de fond de l'ordinateur

1. Soulevez la pile bouton de son emplacement et dessacheminez son cable de dessous le haut-parleur. Debranchez de la carte syste me connecteur du haut-parleur.

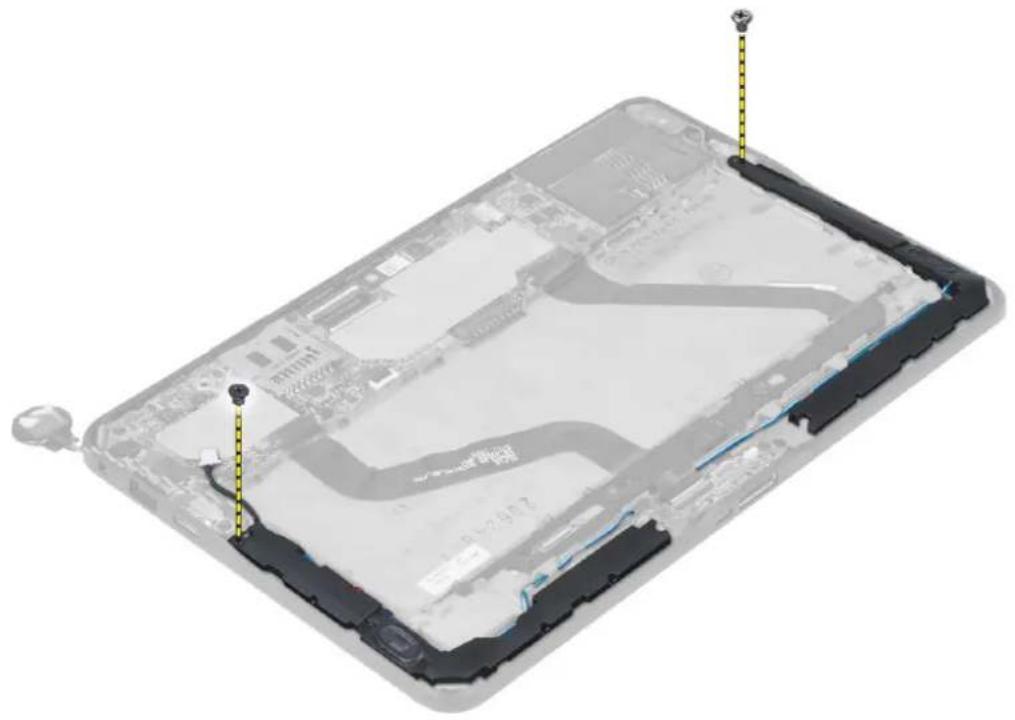

1. Retirez les vis de fixation des haut-parleurs à l'ordinateur.

1. Désacheminez les cables des haut-parleurs sur le cote croit de l'ordinateur et souveze le haut-parleur de droite pour le dégager de l'ordinateur.

1. Désacheminez les cables des haut-parleurs sur le cote gauche de l'ordinateur et soulevez le haut-parleur de gauche pour le dégager de l'ordinateur.

Installation des haut-parleurs

1. Placez les haut-parleurs de gauche et de droite dans leur logement.
2. Acheminez les cable des haut-parleurs sur le chassin.
3. Serrez les vis pour fixer les haut-parleurs à l'ordinateur.
4. Placez la pile bouton dans son emplacement et achemine les cables.
5. Branchez le cable des haut-parleurs à son connecteur sur la carte système.

6.Installez:

a) le cache de fond de l'ordinateur
b) la batterie

1. Appliquees les procedures decrites dans Apres une intervention a l'intérieur de I'ordinateur.

Retrait du lecteur de carte à puce

REMARQUE: Le lecteur de carte à puce est un composant en option.

1. Appliquees les procedures decrites dans Avant d'intervenir sur I'ordinateur.
2. Retirez :

a) la batterie
b) le cache de fond de l'ordinateur

1. Retirez les vis qui fixent le lecteur de carte à puce à la carte système et soulevez le lecteur pour le retarder de l'ordinateur.

Installation du lecteur de carte à puce

1. Placez lecteur de carte à puce dans son emplacement.
2. Serrez les vis qui fixent le lecteur de carte à puce à la carte système.
   3.Installez:

a) le cache de fond de l'ordinateur
b) la batterie

1. Appliquees les procedures decrites dans Apres une intervention a l'intérieur de I'ordinateur.

Retrait de la carte de réseau étendu sans fil (WWAN)

REMARQUE: La carte WWAN est un composant en option.

1.Appliquees les procedures decrites dans Avant d'intervenir sur I'ordinateur.
2. Retirez:

a) la batterie
b) le cache de fond de l'ordinateur
c) le lecteur de carte à puce

1. Debranche les antennes connectées à la carte WWAN. Soulevez le connecteur situé sur la carte système pour dégager la carte WWAN.

1. Retirez les vis qui fixent la carte WWAN à la carte système et souveze la carte WWAN pour la retarder de l'ordinateur.

Installation de la carte WWAN (Wireless Wide Area Network)

1. Faites glisser la carte WWAN dans son logement.
2. Serrez les vis qui fixent la carte WWAN à l'ordinateur.
3. Connectez à la carte WWAN le cable de données du côté de la carte système.
4. Connectez les antennes en fonction des codes de couleur sur la carte WWAN.

5.Installez:

a) le lecteur de carte à puce
b) le cache de fond de I'ordinateur
c) la batterie

1. Appliquees les procedures decrites dans Apres une intervention a l'intérieur de I'ordinateur.

Retrait de la carte de la station d'accueil

1. Appliquees les procedures decrites dans Avant d'intervenir sur I'ordinateur.

2. Retirez :

a) la batterie
b) le cache de fond de l'ordinateur
c) le lecteur de carte à puce
d) la carte WWAN
e) le haut-parleur
f) l'appareil photo avant

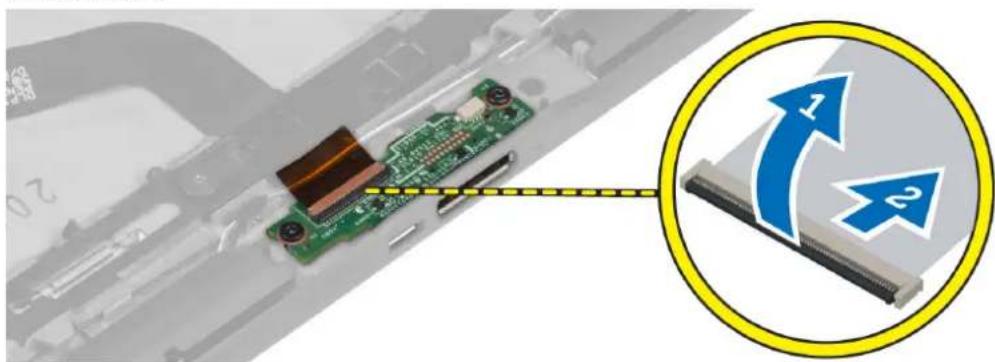

1. Soulevez le loquet du connecteur et débranchez de ce dernier le cable flexible d'alimentation de la carte de la station d'accueil.

1. Retirez les vis qui fixent la carte système au chassinis de l'ordinateur.

1. Retirez de l'ordinateur la carte de la station d'accueil et débranchez le cable de la carte du bouton Home (Accueil).

Installation de la carte de la station d'accueil

1. Branchez le cable de la carte du bouton Home (Accueil) sur la carte de la station d'accueil et placez cette derniere dans son logement.
2. Serrez les vis qui fixent la carte de la station d'accueil à l'ordinateur.
3. Branches sur le connecteur le cable flexible d'alimentation de la carte de la station d'accueil.
   4.Installez:

a) l'appareil photo avant
b) le haut-parleur
c) la carte WWAN
d) le lecteur de carte à puce
e) le cache de fond de l'ordinateur
f) la batterie

1. Appliquees les procedures decrites dans Apres une intervention a l'intérieur de I'ordinateur.

Retrait de la carte système

1. Appliquees les procedures decrites dans Avant d'intervenir sur I'ordinateur.
2. Retirez:

a) la batterie
b) le cache de fond de I'ordinateur
c) le lecteur de carte à puce
d) la carte WWAN
e) le haut-parleur

f) l'appareil photo avant
g) la carte de la station d'accueil

1. Debranche les cables LVDS ainsi que les cables flexibles de la carte de la station d'accueil.
2. Retirez les vis qui fixent la carte système au chassinis de l'ordinateur.

1. Soulevez la carte système en l'inclinant à 45^ et extrayez-la de l'ordinateur.

Installation de la carte système

1. Placez la carte système dans son logement dans l'ordinateur.
2. Serrez les vis pour fixer la carte système à l'ordinateur.

3.Installez:

a) la carte de la station d'accueil
b) l'appareil photo avant
c) le haut-parleur
d) la carte WWAN

e) le lecteur de carte à puce
f) le cache de fond de l'ordinateur
g) la batterie

1. Appliquees les procedures decrites dans Aprese une intervention a l'intérieur de I'ordinatour.

Retrait de laamera arrête

1. Appliquees les procedures decrites dans Avant d'intervenir sur I'ordinateur.
2. Retirez :

a) la batterie
b) le cache de fond de l'ordinateur
c) le lecteur de carte à puce
d) la carte WWAN
e) le haut-parleur
f) l'appareil photo avant
g) la carte système

1. Retirez le module de camera de la carte système.

Installation de laamera arrête

1. Placez le module de camera dans son emplacement sur la carte système.
   2.Installez:

a) la carte système
b) l'appareil photo avant
c) le haut-parleur
d) la carte WWAN
e) le lecteur de carte à puce
f) le cache de fond de l'ordinateur
g) la batterie

1. Appliquees les procedures decrites dans

Après une intervention à l'intérieur de l'ordinaireur.

Retrait de la pile bouton

1. Appliquees les procedures decrites dans

Avant d'intervenir sur l'ordinateur.

1. Retirez :

a) la batterie
b) le cache de fond del'ordinateur
c) le lecteur de carte à puce
d) la carte WWAN
e) le haut-parleur
f) l'appareil photo avant
g)cartesysteme

1. Debranchez le cable de la pile bouton et retirez-le de la carte système.

Installation de la pile bouton

1. Connectez le cable de la pile bouton à la carte système.
   2.Installez:

a) la carte système
b) I'appareil photo avant
c) la carte WWAN
d) le lecteur de carte à puce
e) le haut-parleur

1. Remettez la pile bouton en place dans son emplacement sur l'ordinateur.

4.Installez:

a) la batterie
b) le cache de fond de l'ordinateur

4

Configuration du système

La configuration du système permet de gérer le matériel de l'ordinateur et de définir les options du BIOS. Dans la configuration du système, vous pouvez :

• Changer les paramètres NVRAM après avoir ajoute ou supprimé des matériels.
• Afficher la configuration matérielle du système
• Activer ou désactiver les périhériques intégrés
• Définir les seuils de performance et de gestion de l'alimentation
  Gérer la sécurité de l'ordinateur

Acceder à l'utilitaire de configuration du système (BIOS)

REMARQUE: Avant d'entrée dans le programme de configuration, vous doivent connecter un clavier USB au port USB situé sur le côte gauche de l'ordinateur ou à l'arrière de la station d'accueil s'il s'y trouve.

1. Allumez (ou redemarrez) suae ordinateur.
2. Lorsque le logo DELL bleu apparait à l'écran, attendez que l'invite F2 s'affiche.
3. Dés qu'elle apparait, appuyez immédiatement sur <F2> .

REMARQUE: L'invite F2 indique que le clavier s'est initiaisé. Cette invite peut apparaître très rapidement, et vous doivent donc surveiller son affichage, puis appuyer sur <F2> . Cela ne sert à rien d'appuyer sur <F2> avant l'invite.

1. L'écran Installation personalisée s'affiche.
2. Si vous attendez trop longtemps et si le logo du système d'exploitation apparait, patientez jusqu'à ce que le bureau de Microsoft Windows s'affiche. Arrêtez alors votre ordinateur et faites une nouvelle tentative.

Navigation dans le programme de configuration du système

Les touches suivantes permettent de naviguer dans les écrans de configuration du système :

Touche Action

ou

(Iorsque la tablette

est connectee a un

clavier USB extern en option)

Quitte l'affichage actuel ou passé à la page Exit (Quitter) dans la configuration du système.

Cette option permet de naviguer dans le programme de configuration du système à l'aide du clavier virtuel intégré à la tablette.

Selectionne I'elément à afficher.

Touche Action

ou Sélectionne le menu à afficher.

(lorsque la tablette

est connectee a un

clavier USB externe

en option)

Pointeur virtuel de la Permet de naviguer dans le programme de configuration du système avec le doigt ou avec un souris stylet interactif

Icône Appliquer Permet d'enregistrer la configuration actuelle

Icône Paramétres par Permet de charger les paramétres de configuration par défaut défaut

Icône Quitter Permet de quitter le programme de configuration du système

Menu Boot (Démarrer)

Appuyez sur lorsque le logo Dell apparait pour lancer un menu d'amorçage à usage unique avec la liste des péripériques d'amorçage valides du système. Les options Hard Drive Network Diagnostics et Enter Setup (Disque dur, Diagnostics réseau et Entrée dans le programme de configuration) figurent dans ce menu. Les péripériques repertoriés dans le menu d'amorçage dépendant des péripériques amortçables dans le système. Ce menu est utile lorsque vous tentez d'amorcer un péripérique donné ou d'afficher les diagnostics du système. L'utilisation du menu Boot ne modifies pas la série d'amorçage stockée dans le BIOS.

Options de configuration du système (BIOS)

Tableau 3. Informations sur le système

Option Fonction

BIOS Version Indique la révision du BIOS.

Service Tag Affiche le numéro de service de l'ordinateur.

Asset Tag Affiche le numéro d'inventaire de l'ordinateur.

Ownership Tag Affiche les informations de propriétaire.

Manufacture Date Affiche la date de fabrication.

Ownership Date Affiche la date de propriété.

Memory Installed Affiche la mémoire installée sur l'ordinateur.

Memory Available Affiche la mémoire disponible sur l'ordinateur.

Memory Speed Affiche la vitesse de la mémoire.

Tableau 4. Battery Information

Option Fonction
AC Adapter Affiche des informations sur l'adaptateur secteur.
Battery Status Affiche l'état actuel de la licence.
Battery Charge State Indique si la batterie est en cours de chargement ou de déchargement.
Battery Health Affiche l'état en cours de la batterie.
Tableau 5. Boot Sequence (Séquence d'amorçage)
Option Fonction
File Browser Add Boot Option Cette liste spécifique l'ordre selon lequel le BIOS va parcourir les péripériques pour trouver un système d'exploitation à démarrer. Cette option permet d'ajouter un nouveau péripérisque.
File Browser Del Boot Option Permet de retirer un péripérisque de la série d'amorçage.
Tableau 6. Date/Heure
Option Fonction
System Date Affiche la date du système.
System Time Affiche l'heure du système
Tableau 7. System Configuration (Configuration du système)
Option Fonction
USB Configuration Active ou désactive l'amorçage à partir d'un péripérisque USB de stockage de masse. Par défaut : activé
Miscellaneous Devices Permet d'activer ou de désactiver divers péripérisques intégrés :
	• Enable/Disable Front Camera Device (Activer/désactiver l'appareil photo avant)
	• Enable/Disable Rear Camera Device (Activer/désactiver laamera arrêtée)
	• Enable/Disable Media Card (Activer/désactiver la carte multimédia)
	• Enable/Disable GPS (Activer/désactiver le GPS)
Tableau 8. Video
Option Fonction

LCD Brightness Indique la luminosité du panneau lorsque le capteur de lumière ambiente est désactivé.
- Brightness on Battery (Luminosite sur batterie)

Option Fonction

• Brightness on AC (Luminosite sur secteur)

Tableau 9. Sécurité

Option Description

Admin Password Ce champ permet de définir, modifier ou supprimer le mot de passer de l'administrateur (admin) (appele parfois mot de passer d'installation). Le mot de passer admin active plusieurs fonctions de sécurité. Par défaut, le lecteur n'a pas de mot de passer. Pour ajouter un nouveau mot de passer : • Enter the old password (Entrer l'ancien mot de passer) • Enter the new password (Entrer le nouveau mot de passer) • Confirm the new password (Confirmer le nouveau mot de passer)
System Password	Cliquez sur OK après la saisie des informations de mot de passer. Permet de définir,charger ou supprimer le mot de passer de l'ordinateur (appele auparavant mot de passer principal). Par défaut, le lecteur n'a pas de mot de passer. Pour ajouter un nouveau mot de passer : • Enter the old password (Entrer l'ancien mot de passer) • Enter the new password (Entrer le nouveau mot de passer) • Confirm the new password (Confirmer le nouveau mot de passer)
	Cliquez sur OK après la saisie des informations de mot de passer.
Strong Password	Enable strong password (Activer les mots de passer complexes): cette option est désactivée par défaut.
Password Configuration	Ces zones définissent le nombre minimal et maximal de caractères autorisés pour les mots de passer d'administration et système. Les modifications de ces,champs ne sont appliquées que lorsqu'elles sont validées en cliquant sur le bouton Appliquer ou enregistrées avant de quitter le programme de configuration. • Admin Password Min (Min pour mot de passer Admin) • Admin Password Max (Max pour mot de passer Admin) • System Password Min (Min pour mot de passer système) • System Password Max (Max pour mot de passer système)
Password Change	Permet de déterminer si les modifications des mots de passer système et du disque dur sont autorisés lorsqu'un mot de passer d'administration est défini. • Réglage par défaut: Allow Non-Admin Password Changes (Autoriser les changements de mot de passer non admin)
Non-Admin Setup Changes	Cette option vous permet de déterminer si des changements à la configuration sont autorisés ou non lorsqu'un mot de passer administrateur est défini. • Réglage par défaut: Allow Wireless Switch Changes (Autoriser les changements de commutateur sans fil)
Option Description
TPM Security	Cette option permet d'activer et rendre visible ou non pour le système d'exploitation la plate-forme TPM (Trusted Platform Module).Réglage par défaut: TPM Security (Sécurité TPM)
	REMARQUE: Les options d'activation, désaction et d'effacement ne sont pas affectées si vous chargez les valeurs par défaut du programme de configuration. Les modifications de cette option sont appliquées immidiatement.
PTT Permet d'activer ou de désactiver la prise en charge de PTT.	• Réglage par défaut: PTT Security (Sécurité de PTT)• Réglage par défaut: Revoke Trust
Computrace (R) Ce champ permit d'activer l'interface du module BIOS du option depuis le logiciel Absolute.	Service Computrace en option depuis le logiciel Absolute.
	• Réglage par défaut: Deactivate (Déscientiver)• Désactiver• Activate (Activer définitivement)
Admin Setup Lockout Permet d'activer ou de désactiver l'option d'entrée dans le programme de configuration lorsqu'un mot de passer admin est défini.	• Réglage par défaut: Enable Admin Setup Lockout (Activer le verrouillage de la configuration admin)
	• Réglage par défaut: Enable Admin Setup Lockout (Activer le verrouillage de la configuration admin)
Tableau 10. Secure Boot
Option Fonction
Secure Boot Active ou désactive l'amorçage sécurisé. Par défaut: désactivé	• Réglage par défaut: Enable Admin Setup Lockout (Activer le verrouillage de la configuration admin)
Expert Key Management Permet de:gérer toutes les clés d'amorçage sécurisé.
Tableau 11. Performance (Performances)
Option Description
Multi Core Support	Indique si le processus aura un ou tous les coeurs activités. Certaines applications seront plus performantes avec des coeurs supplémentaires.
	• Par défaut: All (Tous)
	• 1
	• 2
Intel SpeedStep Permet d'activer ou de désactiver le mode Intel SpeedStep du processeur.	• Réglage par défaut: Enable Intel SpeedStep (Activer Intel SpeedStep)
C States Control	Permet d'activer ou de désactiver les états de veille supplémentaires du processeur.
	• Réglage par défaut: C States (États C)
Intel TurboBoost Permet d'activer ou de désactiver le mode Intel TurboBoost du processeur.
	• Réglage par défaut: Enable Intel TurboBoost (Activer Intel TurboBoost) – Permet de faire augmenter les performances du processeur ou du processeur graphique par le pilote Intel TurboBoost.
Hyperthread Control	Cette option permet aux utilisateurs d'activer et de désactiver le contrôle HyperThread.
	• Hyperthread Control (Contrôle HyperThread, Sélectionné par défaut)
Tableau 12. Power Management (Gestion de l'alimentation)
Option Description
AC Behavior Permet à l'ordinateur de semettre sous tension automatiquement lorsque l'adaptateur CA est branché. L'options est désactivée.
	• Wake on AC (Activation reseau LAN/WLAN)
Wake on LAN	Cette option permet d'activer l'ordinateur hors tension avec un signal LAN spécial. L'activation à partir de la veille n'est pas affectée par ce paramètre et elle doit être activée sur le système d'exploitation. Cette fonction fonctionne uniquement lorsque l'ordinateur est connecté à une alimentation CA.
	• Disabled (Désactivé): empêche le système d'être mis sous tension par des signaux spécifique LAN lorsqu'il recoit un signal d'activation du LAN ou d'un LAN sans fil. (Paramètre par défaut)
	• LAN Only (LAN uniquement): permit au système d'être mis sous tension par des signaux LAN spécifique.
Tableau 13. Post Behaviour (Comportement du POST)
Option Description
AdapterWarnings Vous permit d'activer les messages d'avertissement de l'adaptateur lorsque certains adaptateurs secteur sont utilisés. L'options est activée par défaut.
	• Enable AdapterWarnings (Activer les averagements relatifs à l'adaptateur)
POST Hotkeys Indique si l'écran d'ouverture affiche un message indiquant la séquence de touches requise pour entrer dans le menu d'options d'amorçage du BIOS.
	• Réglage par défaut: Enable F12 Boot Option Menu (Activer par F12 le menu des options de démarrage)
Tableau 14. Virtualization Support (Prise en charge de la virtualisation)
Option Description
Virtualization	Cette option indique si un moniteur de machine virtuelle (VMM) peut utiliser les capacités matérielles supplémentaires offertes par la technologie de virtualisation Intel.
	• Réglage par défaut: Enable Intel Virtualization Technology (Activer la technologie Intel Virtualization)

Tableau 15. Sans fil

Option Description

Wireless Device Enable Permet d'activer ou de désactiver les péripériques sans fil.

• WLAN

• Bluetooth

Toutes les options sont activées par défaut.

Tableau 16. Maintenance (Maintenance)

Option Description

Service Tag Affiche le numéro de service de l'ordinateur.

Asset Tag Permet de creator un numéro d'inventaire système si aucun numéro d'inventaire n'a été définiti. Cette option n'est pas définie par défaut.

Tableau 17. System Logs (Journaux système)

Option Description

BIOS events Affiche le journal des événements du système et permet de l'effacer.

• Effacer le journal

5

Dépannage de l'ordinateur

Voupez depanner I'ordinateur en utilisant les indicateurs, tels que les voyants de diagnostic, les bips et les messages d'erreur lors de l'utilisation de I'ordinateur.

ePSA est un outil de diagnostics disponible sur votre ordinateur. Il contient une série de tests portant sur le matériel de l'ordinateur. Vous pouvez exécuter ces tests, même si l'ordinateur ne dispose pas de support multimédia (disque dur, lecteur optique, etc.). En cas de défaillance d'un composant testé par ePSA, le système affiche un code d'erreur et génère un bip.

Fonctions

• Interface graphique utiliseur
  Automatic Default Operation (Opération par défaut automatique): exécuté le test sur tous les péripériques en permettant à l'utilisateur d'internopme le test et de seLECTIONner n'importe quel péripérisque.
• Verifie que l'enregistrement MBR (Master Boot Record) est prét pour l'amorçage dan un environnement de système d'exploitation complet
• Test du panneau de la tablette
  Test de mémoire video
• Test de batterie
  Test de chargeur
• Analyse de journal d'événements
• Test de cache multiprocesseur

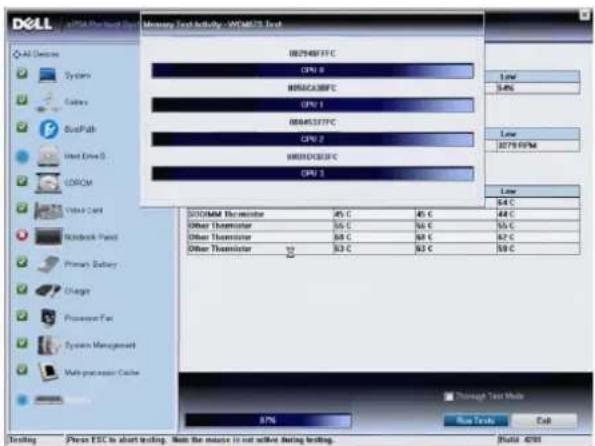

Exécution de l'utilitaire de diagnostic ePSA

REMARQUE: Effectuez les étapes suivantes pour exécuter l'utilitaire de diagnostic ePSA en mode DOS sans utiliser un clavier externe.

1. Mettez en route le système et appuyez sur la touche d'augmentation du volume pour demarrer les tests.
2. L'ordinateur va lancer l'execution de l'utilitaire ePSA.

1. Lors des tests, vous doivent répondre OUI ou NON à une question. Pour répondre OUI, appuyez sur le bouton d'augmentation du volume. Pour répondre NON, appuyez sur le bouton de diminution du volume.

1. Appuyez sur le bouton Sécurité (Ctrl-Alt-Suppr) pour cliquer sur OK à la fin des tests.

1. Vous pouze également utiliser les boutons d'augmentation et de diminution du volume comme touche pour passer d'une option à l'autre.

Codes de bips

L'ordinaire peut émettre des séries de bips au cours du démarrage si l'écran n'affiche pas d'erreur ou de problème. Ces séries de bips, appelées codes de bips, identifient divers problèmes. Le délambda entre chaque bip est de 300 ms et de 3 secondes entre chaque groupe de bips et le bip est émis pendant 300 ms. Àpres chaque bip et groupe de bips le BIOS doit détecter si l'utilisateur appuie sur le bouton Marche/Arrêt. Dans cas, le BIOS quitte la boucle et exécuté l'arrêt normal et le système d'alimentation.

Code Cause et dépannage

1 Total de contrôle ROM BIOS en cours ou ayant échoué

Défaillance de la carte système. Couvre l'endommagement du BIOS ou une erreur ROM

2 Aucune RAM détectée

Aucune mémoire n'est détectée

3 Erreur du jeu de puce (jeu de puce North et South Bridge, erreur DMA/IMR/minuteur), échec

du test de l'horloge calendrier, échec Gate A20, échec puce Super I/O, échec du test du

contrôleur du clavier

Défaillance de la carte système

4 Défaillation de lecture/écriture en RAM

Défaillance de la mémoire

5 Défaillance de l'alimentation de l'horloge temps réel

Défaillance de la batterie CMOS

6 Échéç du test du BIOS video

Défaillance de la carte video

7 UC - Éché c du test de la mémoire cache

Défaillance du processeur

8 Écran

Défaillance de l'écran

Codes d'erreur LED

Les codes LED de diagnostic sont communiques via levoyant du bouton Marche/Arrêt. Ce bouton clignote en fonction du code LED correspondant à l'erreur. Par exemple : lorsque la mémoire n'est pas détectée (code LED 2), levoyant du bouton Marche/Arrêt clignote deux fois, marque une pause, clignote deux fois, marque une pause, et ainsi de suite jusqu'à ce que le système soit mis hors tension.

Code Cause et dépannage

1 Carte système : défaillance de la ROM du BIOS

La défaillance de la carte système. Couvre l'endommagement du BIOS ou une erreur ROM

2 Mémoire

Aucune mémoire/RAM détectée

3 Erreur du jeu de puce (jeu de pucees North et South Bridge, erreur DMA/IMR/minuteur), échec

du test de l'horloge calendrier, éché Gate A20, éché puce Super I/O, éché du test du

contrôleur du clavier

Défaillance de la carte système

4 Défaillance de lecture/écriture en RAM

Défaillance de la mémoire

Code Cause et dépannage

5 Défaillance de l'alimentation de l'horloge temps réel

Défaillance de la batterie CMOS

6 Échéç du test du BIOS video

Défaillance de la carte video

7UC-Echec du test de la memoire cache

Défaillance du processeur

8 Écran

Défaillance de l'écran

Dépannage du numériqueur Wacom

L'applet Wacom Tablet Settings permit d'ajuster plusieurs réglages du numérique. Une fois les pilotes Wacom charges, une icône apparait dans la barre d'état système.

Dépannage

1. Vérifiez les informations système pour déterminer le nombre de points taciles détectés.

2. Cliquez avec le bouton droit de la souris sur Ordinateur et selectionnez Propriétés dans le menu.

3. Le nombre de points tactiles apparait dans la fenêtre d'information.

System

Ratio
一、交易概述
Process
Installed memo
System
Personal Contact:

Windows Experience India
http:/www.cninfo.com.cn
1.1.2
2006
D-Net Operating System
Pen and Touch Input Available with 4 Touch Points

REMARQUE: Les points de contact dans la fenêtre de propriétés indiquent que le pilote a été installé sur la tablette. Pour plus d'informations sur le pilote, reportez-vous aux étapes suivantes.

Ouvrez le Gestionnaire de peripheriques et verifie que le numeriseur est bien reconnu par la tablette.
- Afin de vérifier cela, accedez au Device Manager → Human Interface Devices → I2C HID Device. Effectuez un clic droit sur l'onglet Détails et choisissez ID du matériel.
- Vérifiez que le périhérique description répertorie Wacom et vérifie également qu'un point d'exclamation jaune s'affiche à côté de ce dernier.
- Si le périphérique n'est pas reconnu, vérifie qu'il figure sous Périhériques inconnus et mettez à jour le pilote du périphérique inconnu.

Caracteristiques

REMARQUE: Les offres proposées peuvent varier selon les pays. Les caractéristiques suivantes se limitent à celles que la législation impose de fournir avec l'ordinateur. Pour plus d'informations sur la configuration de votre ordinateur, cliquez sur Demarrer Aide et support et selectionnez l'option qui permet d'afficher les informations relatives à votre ordinateur.

Informations sur le système

Jeu de puce Intel Atom Z2760

Largeur de bus DRAM 32 bits

Flash EPROM SPI 4M bits

Processeur

Type Intel Atom Z2760

Fréquence du bus externe 800 MHz

Memoire

Capacité mémoire 2 Go

Type de mémoire LPDDR2

Audio

Type Codec I2S bicanal

Contrôleur Realtek ALC3261

Conversion stereo 24 bits

Interface :

Interne interface audio 12 S

External connecteur de microphone (entree) et connecteurs de casque/

haut-parleurs stéreo

Haut-parleurs haut-parleurs stéreo 2 x 1 W

Amplificateur intégré de haut-parleurs 1 W par canal

Vidéo

Type de video intégré

Bus de données interne

Contrôleur video Intel Graphics Media Accelerator

Communications

Carte réseau LAN Gigabit USB 2.0 via la station d'accueil

Sans fil carte haut début mobile (en option)

Ports et connecteurs

Audio un microphone et un connecteur combiné écouteurs/haut-parleurs s

Vidéo un connecteur mini HDMI

USB un connecteur USB 2.0

Lecteur de carte mémoire Un lecteur de cartes mémoire 3 en 1

Écran

Type HD IPS LED

Taille 10,1 pouces haute definition (HD)

Dimensions:

Hauteur 125,11 mm (4,93 pouces)

Largeur 222,52 mm (8,76")

Diagonale 255,28 mm (10,05")

Zone active (X/Y) 222,52 mm/125,11 mm

Résolution maxima 1366 x 768 pixels

Luminosite maximale 450 nits

Fréquence de rafraîchissement 60 Hz

Angles minimums de visualisation :

Horizontal 80/80

Vertical 80/80

Pas de pixel 0,1629 x 0,1629

Batterie

Type	lithium ion 2 éléments (30 Wh)	lithium ion 4 éléments (60 Wh)
Dimensions
Longueur	238,30 mm (9,38")	238,30 mm (9,38")
Hauteur	5,48 mm (0,22")	10,03 mm (0,39")
Largeur	86,50 mm (3,40")	86,50 mm (3,40")
Poids	220,00 g (0,49 lb)	373,00 g (0,82 lb)
Tension	7,4 V CC	7,4 V CC

Batterie

Plage de températures

En fonctionnement de 0^ C à 50^ C (de 32^ F à 158^ F) de 0^ C à 50^ C (de 32^ F à 158^ F)

Hors fonctionnement de -20^ à 65^ (de -4^ à 149^ ) de -20^ à 65^ (de -4^ à 149^ )

Pile bouton lithium-ion CR2025 3 V

AC Adapter

Type

Tension d'entrée de 100 VCA à 240 VCA

Courant d'entrée (maximal) 0,87 A

Fréquence en entree de 50 Hz à 60 Hz

Puisance de sortie 30 W

Courant de sortie (30 W) 1,54 A

Tension de sortie nominale 19 VCC/1,58 A; 19,5 VCC/1,54 A

Plage de températures :

En fonctionnement De 0^ C a 35^ C (de 32^ F a 95^ F)

Hors fonctionnement De -40^ à 65^ (de -40^ à 149^ )

\section*{Caracteristiques physiques}

Hauteur (avec sécurité) de 10,50 mm à 13,40 mm (de 0,41" à 0,53")

Largeur 274~mm (10,79")

Profonteur 176,60 mm (6,95")

Conditions environnementales

Température :

En fonctionnement de -25^ à 85^

Stockage

de-40°Cà85°C

Humidité relative (maximale) :

En fonctionnement de 10% à 90% (sans condensation)

Stockage

de 5 % à 95 % (sans condensation)

Altitude (maximale) :

En fonctionnement

de-16 m à 3048 m (de-50 à 10 000 pieds)

Hors fonctionnement De -15,2 m à 10668 m (de -50 pieds à 35000 pieds)

Niveau de contaminants atmosphériques

G1 selon la norme ISA-S71.04-1985

7

Contacter Dell

REMARQUE: Si vous ne disposez pas d'une connexion Internet, les informations de contact figurent sur la facture d'achat, le borderau de colisage, la facture le catalogue des produits Dell.

Dell propose diverses options d'assistance et de maintenance en ligne et téléphonique. Ces options varient en fonction du pays et du produit et certains services peuvent ne pas etre disponibles dans voitre region Pour contacter le service commercial, technique ou client de Dell :

1. Consultez le site dell.com/support.
2. Sélectionnez la catégorie d'assistance.
3. Sélectionnez l'option appropriée dans le menu dérouulant Country/Region (Pays/Région) situé en haut de la page.
4. Sélectionnez le lien de service ou d'assistance approprié.
