MODE D'EMPLOI FK 83.1 XHA HOTPOINT ARISTON

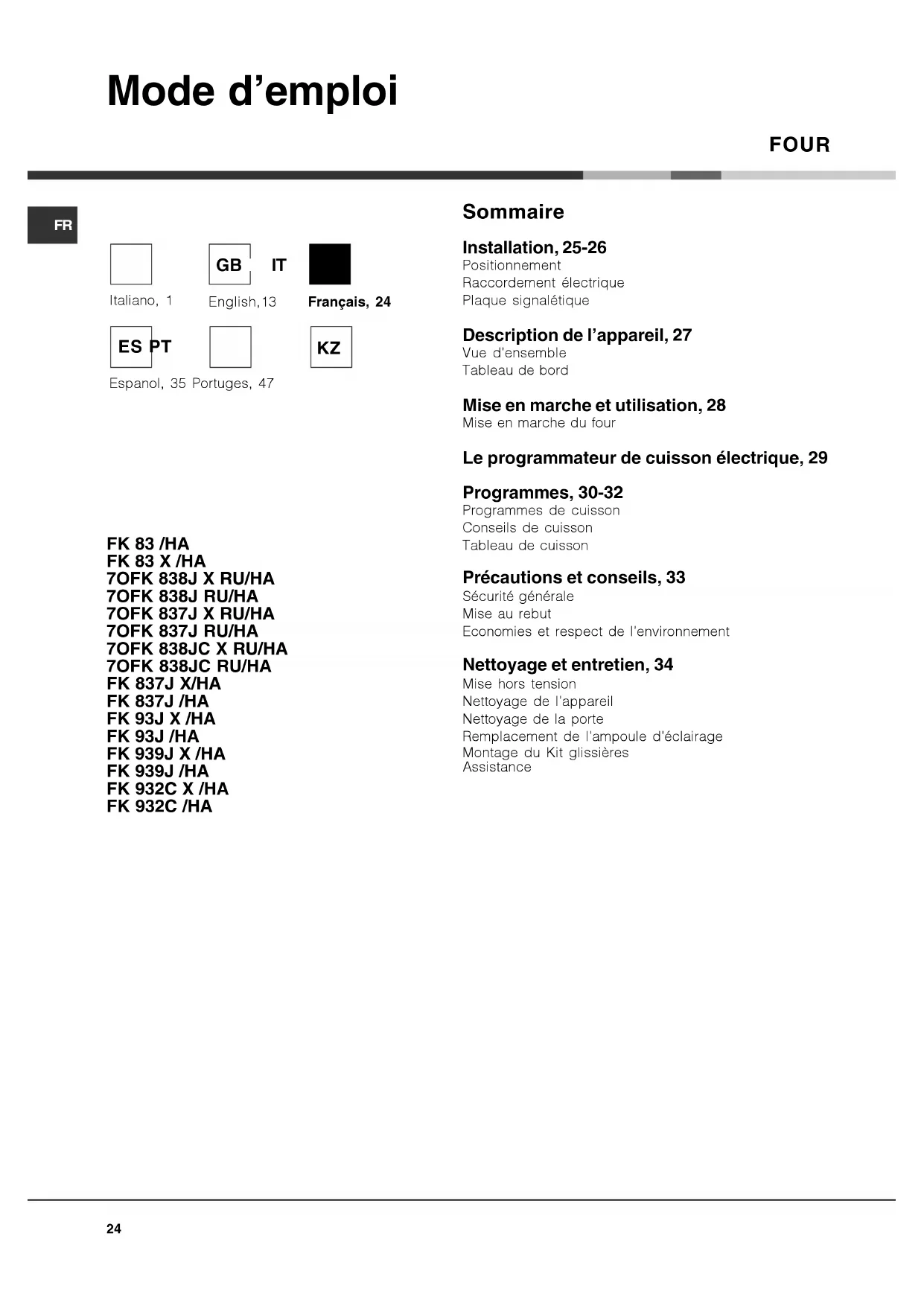

FK 837J X/HA FK 837J /HA FK 93J X /HA FK 93J /HA FK 939J X /HA FK 939J /HA FK 932C X /HA FK 932C /HA Sommaire Installation, 25-26 Positionnement Raccordement électrique Plaque signalétique Description de l’appareil, 27 Vue d’ensemble Tableau de bord Mise en marche et utilisation, 28 Mise en marche du four Le programmateur de cuisson électrique, 29 Programmes, 30-32 Programmes de cuisson Conseils de cuisson Tableau de cuisson Précautions et conseils, 33 Sécurité générale Mise au rebut Economies et respect de l’environnement Nettoyage et entretien, 34 Mise hors tension Nettoyage de l’appareil Nettoyage de la porte Remplacement de l’ampoule d’éclairage Montage du Kit glissières Assistance Mode d’emploi Italiano, 1 Français, 24 Espanol, 35 Portuges, 47 English,13 GB FRIT ES PT KZFR

! Conserver ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veiller à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lire attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de l’appareil. Positionnement ! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. Encastrement Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises:

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur;

• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C;

• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne, doit avoir les dimensions suivantes : 597 mm. 595 mm.22,5 mm.*20,5 mm.550 mm. 570 mm. 20 mm. 575-585 mm. 45 mm.558 mm. min.550 mm. min.

• Seulement pour l’acier ! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation. Aération Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures). Centrage et fixation Pour fixer l’appareil au meuble :

• ouvrir la porte du four;

• Retirer les 2 caoutchouc qui couvrent les trous de fixation situés sur le cadre;

• Fixer le four au meuble en utilisant 2 vis à bois

• Repositionner les caoutchouc couvre-trous. ! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil. 560 mm. 45 mm. Installation26

PLAQUE SIGNALETIQUEDimensionsLargeur 43,5 cmhauteur 32 cm Profondeur 41.5cmVolumefr. 58RaccordementsélectriquesTension entre 220 et 240V~50/60Hz o 50 Hz (voir plaquesignalétique). Puissance maximumabsorbée: 2800WENERGYLABELDirective 2002/40/CESur l’étiquette des foursélectriques. Norme EN 50304Consommation énergie convectionNaturelle – fonction four :Traditionnel ;Déclaration de consommationénergétique Classe conventionForçée fonction four Pâtisserie.Cet appareil est Conforme auxDirectives suivantesCommunautaires : 2006/95/CEE du12/12/06 (Basse tension) etmodifications successives -2004/108/CEE du15/12/04(Compatibilité Électromagnétique)et modifications successives -93/68/CEE du 22/07/93 etmodifications successives -2002/96/CE et modificationssuccessives.

Raccordement électrique ! Les fours munis d’un câble d’alimentation tripolaire sont prévus pour un fonctionnement au courant alternatif à la tension et à la fréquence indiquées sur la plaque signalétique apposée sur l’appareil (voir ci-dessous). Montage du câble d’alimentation

1. Pour ouvrir le bornier,

faire pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirer et ouvrir le couvercle (voir figure).

d’alimentation : dévisser la vis du serre- câble ainsi que les trois vis des contacts L-N- puis fixer les fils sous les têtes de vis en respectant les couleurs Bleu (N) Marron (L) Jaune-Vert (voir figure).

3. Fixer le câble dans le

4. Fermer le couvercle

du bornier. Branchement du câble d’alimentation au réseau électrique Monter sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, une température dépassant de 50 C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, s’assurer que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaque signalétique (voir ci-dessous) ;

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaque signalétique (voir ci-dessous) ;

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacer la prise ou la fiche, ne pas utiliser de rallonges ni de prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles. ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.FR

N’existe que sur certains modèles Description de l’appareil Vue d’ensemble Tableau de bord BoutonPROGRAMMESBoutonTHERMOSTATVoyantTHERMOSTATProgrammateurELECTRONIQUE* Tableau de bord Support GRILLE Support LECHEFRITE GLISSIERES de coulissement niveau 5 niveau 4 niveau 3 niveau 2 niveau 128

! Lors de son premier allumage, faire fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteindre le four, ouvrir la porte et aérer la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four. Mise en marche du four

1. Pour sélectionner le programme de cuisson

souhaité, tourner le bouton PROGRAMMES.

2. Pour choisir la température, tourner le bouton

THERMOSTAT. Un tableau de cuisson fournit de précieux conseils sur les cuissons en indiquant notamment les températures les plus appropriées pour chacune d’elles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la

durée de montée en température.

4. En cours de cuisson, il est possible à tout

moment de : - modifier le programme de cuisson à l’aide du bouton PROGRAMMES; - modifier la température à l’aide du bouton THERMOSTAT ; - stopper la cuisson en ramenant le bouton PROGRAMMES sur 0; ! Ne jamais poser d’objets à même la sole du four, l’émail risque de s’abîmer. ! Il faut toujours enfourner les plats sur la grille fournie avec l’appareil. Système de refroidissement Pour obtenir un abaissement des températures extérieures, un système de refroidissement souffle de l’air à l’extérieur par une fente située entre le tableau de bord, la porte du four et la partie basse de la porte du four. ! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi. Eclairage du four Pour l’allumer, sélectionnez à l’aide du bouton PROGRAMMES La lampe reste allumée en cas de sélection d’un programme de cuisson. Mise en marche et utilisationFR

Mise à l’heure de l’horloge ! Son réglage est possible que le four soit éteint ou allumé mais ceci ne correspond pas à une programmation de fin de cuisson. Après branchement au réseau électrique ou après une panne de courant, l’icône et les quatre chiffres de l’afficheur clignotent.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;

2. régler l’heure avec les touches «+» et «-» ; si les

touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur

la touche pour valider. Programmer le minuteur ! Cette fonction ne stoppe pas la cuisson et est indépendante du fonctionnement du four ; elle sert uniquement à déclencher un signal sonore à l’expiration des minutes sélectionnées.

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois chiffres de l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les

touches restent enfoncées, les numéros défilent plus rapidement.

3. attendre 10 secondes ou appuyer à nouveau sur

la touche pour valider. L’affichage du compte à rebours suivra. Un signal sonore indiquera la fin du décompte. Comment programmer une cuisson ! La programmation n’est possible qu’après avoir sélectionné un programme de cuisson. Programmer la durée de cuisson

1. Appuyer plusieurs fois de suite sur la touche

jusqu’à ce que l’icône et les trois digits numériques de l’AFFICHEUR se mettent à clignoter ;

2. régler la durée avec les touches «+» et «-» ; si les

touches restent enfoncées, les numéros défilent plus rapidement. Le programmateur électronique

3. attendre 10 secondes ou appuyer à nouveau sur

la touche pour valider.

4. à expiration de la durée sélectionnée,

l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit. Pour l'arrêter, appuyer sur une touche quelconque.

• Exemple : il est 9h00 et la durée programmée est de 1h15. Le programme s’arrête automatiquement à 10h15. Programmer la fin d’une cuisson ! La programmation d’une fin de cuisson n’est possible qu’après avoir sélectionné une durée de cuisson.

1. Suivre la procédure de 1 à 3 décrite pour la durée ;

2. appuyer ensuite sur la touche

jusqu’à ce que l’icône et les quatre chiffres de l’AFFICHEUR se mettent à clignoter ;

3. régler l’heure de fin de cuisson avec les touches

«+» et «-» ; si les touches restent enfoncées, les numéros défilent plus rapidement.

4. attendre 10 secondes ou appuyer à nouveau sur

la touche pour valider.

5. à expiration de la durée sélectionnée,

l’AFFICHEUR affiche END, le four stoppe la cuisson et un signal sonore retentit. Pour l'arrêter, appuyer sur une touche quelconque. Les icônes et éclairées signalent qu’une programmation a été lancée. L’AFFICHEUR affiche à tour de rôle l’heure de fin de cuisson et la durée.

• Exemple : il est 9h00, la durée programmée est de 1 heure. L'heure finale est fixée à 12h30. Le programme démarre automatiquement à 11h30. Comment annuler un programme Pour annuler une programmation :

• appuyer sur la touche jusqu’à ce que l’icône correspondant au paramètre à annuler et les chiffres correspondant s’affichent. Appuyer sur la touche «-» jusqu’à ce que s’affichent les chiffres 00:00.

• Appuyer simultanément sur les touches + et – et les garder enfoncées pour annuler tous les programmes, minuteur compris.30

Programmes de cuisson ! Pour tous les programmes, il est possible de sélectionner une température comprise entre 60? et MAX., sauf pour :

• GRIL (il est conseillé dans ce cas de sélectionner MAX.);

• GRATIN (il est conseillé de ne pas dépasser 200°C). Programme DECONGELATION Le ventilateur au fond du four fait circuler l’air à température ambiante autour des aliments. Cette fonction convient à la décongélation de n’importe quel type d’aliment, mais est particulièrement indiquée pour les aliments délicats qui ne supportent pas la chaleur comme par exemple : les vacherins, les gâteaux à la crème ou à la chantilly, les gâteaux aux fruits. La durée de décongélation est pratiquement réduite de moitié. Pour la viande, le poisson ou le pain, la décongélation peut être accélérée grâce à la fonction “multicuisson” en réglant une température de 80° - 100°C. Programme FOUR TRADITION Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle, mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. Programme FOUR PATISSERIE Mise en marche de la résistance arrière et du ventilateur pour obtenir une chaleur douce et uniforme à l’intérieur du four. Ce programme est particulièrement indiqué pour la cuisson de mets délicats (comme des gâteaux levés par ex.) et certains petits-fours sur trois niveaux en même temps. Programme FAST COOKING Mise en marche des résistances et du ventilateur pour obtenir une chaleur constante et uniforme. Pas besoin de préchauffage. Ce programme est tout particulièrement recommandé pour les cuissons rapides de plats préparés (surgelés ou précuits). Pour obtenir d’excellents résultats, n’enfourner que sur un seul niveau. Programme MULTICUISSON Mise en marche de toutes les résistances (sole, voûte et circulaire) ainsi que du ventilateur. La chaleur est constante et bien répartie à l’intérieur du four, l’air cuit et dore de façon uniforme en tous points. Il est possible de cuire au maximum sur deux niveaux en même temps. Programme FOUR PIZZA Mise en marche de la résistance de sole et de la résistance circulaire ainsi que du ventilateur. Cette combinaison permet une montée en température rapide avec un fort apport de chaleur provenant surtout de la sole. En cas de cuisson sur plusieurs niveaux, ne pas oublier de les changer de place à mi-cuisson. Programme GRIL Mise en marche de la résistance de voûte et du tournebroche (si l’appareil en est équipé). La température élevée et directe du gril est conseillée pour tous les aliments qui exigent une haute température en surface. Cuisson porte du four fermée. Programme GRATIN Mise en marche de la résistance de voûte, du ventilateur et du tournebroche (si l’appareil en est équipé). L’irradiation thermique unidirectionnelle s’ajoute au brassage de l’air pour une répartition uniforme de la chaleur dans l’enceinte du four. Plus de risque de brûler les aliments en surface et plus grande pénétration de la chaleur. Cuisson porte du four fermée. Tournebroche (n’existe que sur certains modèles) Pour actionner le tournebroche (voir figure) procédez comme suit :

2. placez le berceau au

gradin 3 et encastrez le bout arrière de la broche dans le trou situé au fond de l’enceinte;

tournebroche en amenant le sélecteur PROGRAMMES sur ou ; ProgrammesFR

Conseils de cuisson ! Pour les cuissons ventilées ne pas utiliser les gradins 1 et 5 : ils sont directement frappés par l’air chaud qui pourrait brûler les préparations délicates. ! Pour vos cuissons GRIL et GRATIN, placez la lèche-frite au gradin 1 pour récupérer les fonds de cuisson (jus et/ou graisses). MULTICUISSON

• Utiliser les gradins 2 et 4 et placer au 2 les plats qui exigent davantage de chaleur.

• Placer la lèchefrite en bas et la grille en haut. GRIL

• Placer la grille au gradin 3 ou 4, enfourner les plats au milieu de la grille.

• Nous conseillons de sélectionner le niveau d’énergie maximum. Ne pas s’inquiéter si la résistance de voûte n’est pas allumée en permanence: son fonctionnement est contrôlé par un thermostat. FOUR PIZZA

• Utiliser un plat en aluminium léger et l’enfourner sur la grille du four. En cas d’utilisation du plateau émaillé, le temps de cuisson sera plus long et la pizza beaucoup moins croustillante.

• Si les pizzas sont bien garnies, n’ajouter la mozzarelle qu’à mi-cuisson.32

Programmes Aliments Poids (Kg) Emplacementdes niveauxPréchauffage(minutes)TempératureconseilléeDuréecuisson(minutes)DécongélationTous les aliments surgelésTraditionnelCanardRôti de veau ou de bœufRôti de porcBiscuits (pâte brisée)Tartes

65-7570-7570-8015-2030-35PâtisserieTartesTarte aux fruitsCake aux fruitsGénoiseCrêpes farcies (sur 2 niveaux)Petits gâteaux (sur 2 niveaux)Friands au fromage (sur 2 niveaux)Choux (sur 3 niveaux)Biscuits (sur 3 niveaux)Meringues (sur 3 niveaux)

1 et 31 et 31 et 31, 2 et 41, 2 et 41, 2 et 4

20-3040-4540-5025-3030-3520-2515-2020-2520-25 Fast cookingSurgelésPizzaMélange de courgettes et crevettes en croûteFeuilleté aux épinardsChaussons salésLasagnesPetits pains dorésPoulet en morceaux

25-3015-20PrécuitsAiles de poulet dorées0.4 1 - 200 20-25Aliments FraisBiscuits (pâte brisée)Cake aux fruitsFriands au fromage

15-18 10-12MulticuissonPizza (sur 2 niveaux)LasagnesAgneauPoulet rôti + pommes de terreMaquereauCake aux fruitsChoux (sur 2 niveaux)Biscuits (sur 2 niveaux)Génoise (sur 1 niveau)Génoise (sur 2 niveaux)Tartes salées

1 et 31 et 21 et 21 et 31 et 31 et 21 et 3

15-2030-3540-4560-7030-3540-5020-2510-1515-2020-2525-30PizzaPizzaRôti de veau ou de bœufPoulet

15-2025-3060-70 Grill Soles et seiches Brochettes de calmars et de crevettes Seiches Tranches de colin Légumes grillés Steaks de veau Saucisses Hamburgers Maquereaux Croque-monsieur ou toasts

Max Max Max Max Max Max Max Max Max Max 10-12 8-10 10-15 10-15 15-20 15-20 15-20 10-12 15-20 3-5 Avec tournebroche (si votre appareil en est équipé) Veau à la broche Poulet à la broche Agneau à la broche

55-60 30-35 Avec tournebroche (si votre appareil en est équipé) Veau à la broche Agneau à la broche Poulet (à la broche) + pommes de terre (sur plateau émaillé)

70-80 70-80 70-75 70-75 ! les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. En cas de cuisson au gril ou au gratin placez toujours la lèchefrite sur le 1er gradin en partant du bas. Tableau de cuissonFR

Précautions et conseils ! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces consignes de sécurité sont très importantes et doivent être lues attentivement. Sécurité générale

• Cet appareil a été conçu pour un usage familial, de type non professionnel.

• Cet appareil ne doit pas être installé en extérieur, même dans un endroit à l’abri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

• Pour déplacer le four, se servir des poignées prévues à cet effet sur les côtés de l’appareil.

• Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides.

• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• En cours de fonctionnement, les éléments chauffants et certaines parties de la porte peuvent devenir très chauds. Attention à ne pas les toucher et à garder les enfants à distance.

• Éviter que le cordon d’alimentation d’autres électroménagers touche à des parties chaudes du four.

• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés

• Toujours saisir la poignée en son milieu : elle risque d’être très chaude à ses extrémités.

• Utiliser toujours des gants de protection pour enfourner ou sortir les plats du four.

• Ne jamais tapisser la sole du four de papier aluminium.

• Ne pas ranger de matériel inflammable à l’intérieur du four : si l’appareil était par inadvertance mis en marche, il pourrait prendre feu.

• Il faut toujours s’assurer que les boutons sont bien dans la position ““”/“ ” quand l’appareil n’est pas utilisé.

• Ne pas tirer sur le cordon de l’appareil pour débrancher la fiche de la prise de courant.

• N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.

• En cas de panne, n’essayer en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contacter le service d’Assistance (voir Assistance).

• Ne pas poser d’objets lourds sur la porte du four ouverte.

• Il n’est pas prévu que cet appareil soit utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou n’ayant pas l’expérience ou les connaissances indispensables, à moins qu’elles ne le fassent sous la surveillance de quelqu’un responsable de leur sécurité ou qu’elles aient été dûment formées sur l’utilisation de l’appareil.

• Éviter que les enfants ne jouent avec l’appareil. Mise au rebut

• Mise au rebut du matériel d’emballage : se conformer aux réglementations locales, les emballages pourront ainsi être recyclés.

• La directive européenne 2002/96/CE relative aux déchets d’équipements électriques et électroniques (DEEE), prévoit que les électroménagers ne peuvent pas être traités comme des déchets solides urbains courants. Les appareils usagés doivent faire l’objet d’une collecte séparée pour optimiser le taux de récupération et de recyclage des matériaux qui les composent et empêcher tout danger pour la santé et pour l’environnement. Le symbole de la poubelle barrée est appliqué sur tous les produits pour rappeler qu’ils font l’objet d’une collecte sélective. Pour de plus amples renseignements sur la mise au rebut des électroménagers, les possesseurs peuvent s’adresser au service public prévu à cet effet ou aux commerçants. Economies et respect de l’environnement

• Pour faire des économies d’électricité, utiliser autant que possible le four pendant les heures creuses.

• Pour les cuissons au GRIL et GRATIN, nous recommandons de garder la porte du four fermée : les résultats obtenus sont meilleurs et la consommation d’énergie est moindre (environ 10% d’économie).

• Garder les joints propres et en bon état pour qu’ils adhèrent bien à la porte et ne causent pas de déperdition de chaleur.34

Mise hors tension Avant toute opération de nettoyage ou d’entretien couper l’alimentation électrique de l’appareil. Nettoyage de l’appareil

• Nettoyer l’extérieur émaillé ou inox et les joints en caoutchouc à l’aide d’une éponge imbibée d’eau tiède additionnée de savon neutre Si les taches sont difficiles à enlever, utiliser des produits spéciaux. Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Ne pas utiliser de poudres abrasives ni de produits corrosifs.

• Nettoyer l’enceinte après toute utilisation, quand le four est encore tiède. Utiliser de l’eau chaude et du détergent, rincer et essuyer avec un chiffon doux. Eviter tout produit abrasif.

• Tous les accessoires peuvent être lavés normalement comme de la vaisselle courante et passent au lave-vaisselle, sauf les glissières coulissantes. ! Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression. Nettoyage de la porte Nettoyer la vitre de la porte avec des produits non abrasifs et des éponges non grattantes, essuyer ensuite avec un chiffon doux. Ne pas utiliser de matériaux abrasifs ou de racloirs métalliques aiguisés qui risquent de rayer la surface et de briser le verre. Pour nettoyer plus à fond, il est possible de démonter la porte du four:

1. ouvrir la porte complètement (voir figure);

2. à l’aide d’un tournevis, soulever et faire pivoter les

leviers F F F F F situés sur les deux charnières (voir figure)

3. saisir la porte par les côtés,

la refermer lentement mais pas complètement. Tirer ensuite la porte vers soi en la dégageant de son logement (voir figure). Remonter la porte en refaisant en sens inverse les mêmes opérations. Contrôle des joints Contrôler périodiquement l’état du joint autour de la porte du four. S’il est abîmé, s’adresser au service après-vente le plus proche de son domicile (voir Assistance). Mieux vaut ne pas utiliser le four tant qu’il n’est pas réparé. Remplacement de l’ampoule d’éclairage Pour changer l’ampoule d’éclairage du four :

1. Dévisser le couvercle en verre du boîtier de la

l’ampoule et la remplacer par une autre de même type : puissance 25 W, culot E 14.

couvercle à sa place (voir figure). Montage du Kit glissières Pour monter les glissières coulissantes :

1. Enlever les deux cadres en

les dégageant des entretoises A (voir figure).

2. Choisir le niveau sur lequel

monter la glissière coulissante. Positionner sur le cadre d’abord le dispositif de fixation B puis le C en veillant à bien respecter le sens d’extraction de la glissière.

3. Fixer les deux cadres avec

glissières assemblées dans les trous prévus sur les parois du four (voir figure). Les trous pour le cadre de gauche sont placés en haut tandis que les trous pour celui de droite sont placés en bas.

4. Emboîter enfin les cadres sur les entretoises A.

! Ne pas introduire les glissières coulissantes au niveau 5. Assistance ! Ne jamais faire appel à des techniciens non agréés. Indiquer :

• le modèle de l’appareil (Mod.);

• son numéro de série (S/N). Ces informations figurent sur la plaque signalétique apposée sur l’appareil. Nettoyage et entretien

GlissièregaucheGlissièredroiteSens d'extra

2 e 4 2 e 4 2 e 4 n°1,3 e 5 n°1,3 e 5 n°1,3 e 5
