| Caractéristiques Techniques | Détails |
|---|---|
| Taille de l'écran | 29 pouces |
| Résolution | 2560 x 1080 pixels |
| Type de panneau | VA (Vertical Alignment) |
| Temps de réponse | 4 ms (gris à gris) |
| Fréquence de rafraîchissement | 75 Hz |
| Connectivité | HDMI, DisplayPort, USB |
| Angle de vue | 178° horizontal et vertical |
| Luminosité | 300 cd/m² |
| Contraste | 3000:1 (statique) |
| Utilisation | Idéal pour le multitâche, le gaming et le travail de bureau |
| Maintenance | Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs |
| Sécurité | Certifié CE, RoHS, et Energy Star |
| Informations Générales | Garantie de 2 ans, support technique disponible |
FOIRE AUX QUESTIONS - Brilliance 298X4QJAB PHILIPS
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice Brilliance 298X4QJAB - PHILIPS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Brilliance 298X4QJAB de la marque PHILIPS.
MODE D'EMPLOI Brilliance 298X4QJAB PHILIPS
www.philips.com/welcome 298P4 298X4 FR Manuel d'utilisation 1 Assistance client et Garantie 40 Guide de dépannage et Foire Aux Questions 45Table des matières
1. Important ................................................1
1.1 Précautions de sécurité et d'entretien
1.3 Mise au rebut du produit et des
matériaux d’emballage.................................3
2. Installation du moniteur .......................4
2.1 Installation ...........................................................4
2.2 Utilisation du moniteur ...............................7
2.3 MultiView .........................................................10
2.4 Enlever l'ensemble du socle pour un
4. Caractéristiques techniques..............28
4.1 Résolution et modes de préréglage .31
défectueux des écrans plats ..................40
7.2 Assistance client & Garantie .................42
8. Guide de dépannage et Foire Aux
8.4 Questions fréquences sur les chaînes
daisy ....................................................................50
8.5 Questions fréquences sur MultiView

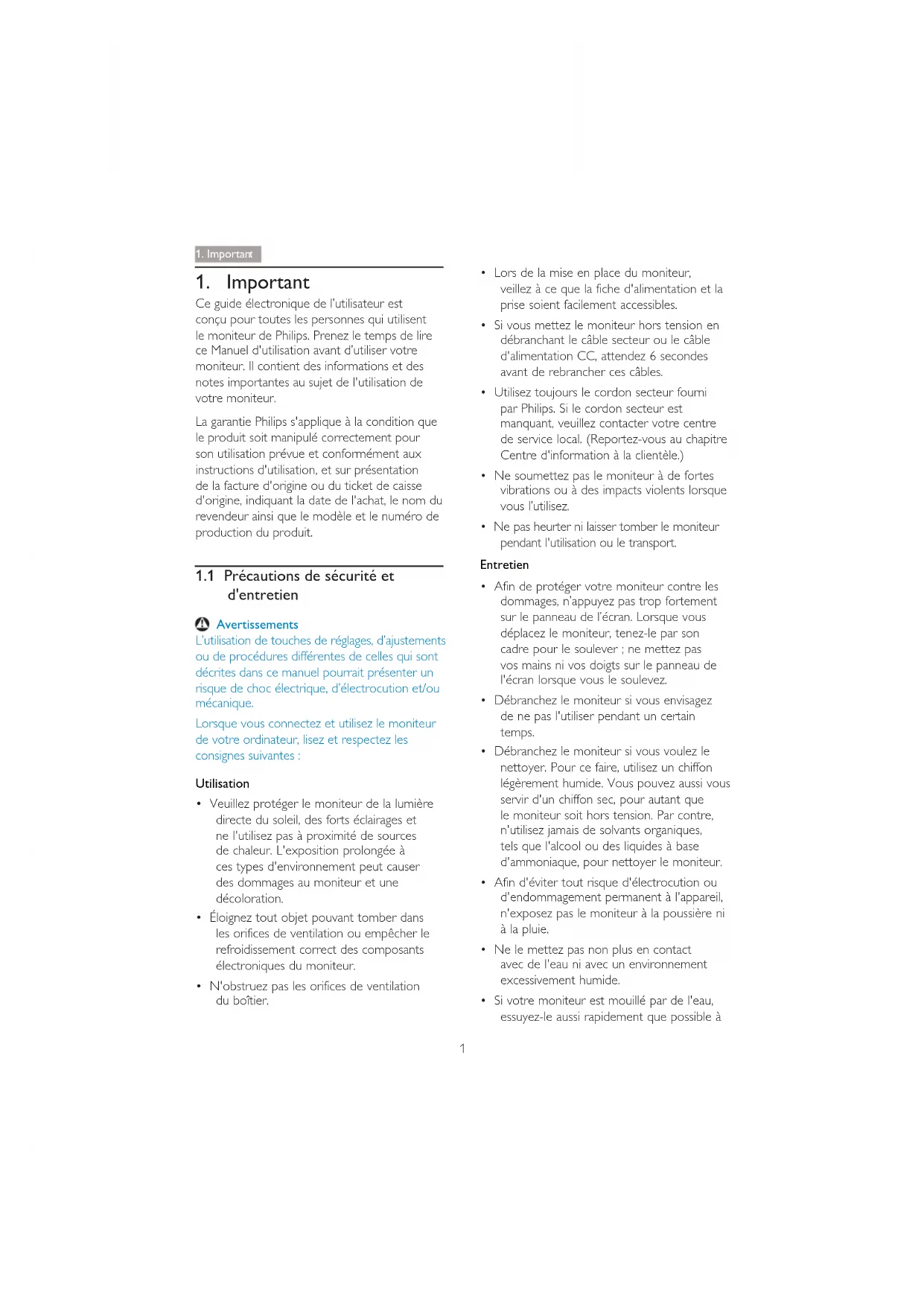

Ce guide électronique de l’utilisateur est conçu pour toutes les personnes qui utilisent le moniteur de Philips. Prenez le temps de lire ce Manuel d'utilisation avant d’utiliser votre moniteur. Il contient des informations et des notes importantes au sujet de l'utilisation de votre moniteur. La garantie Philips s'applique à la condition que le produit soit manipulé correctement pour son utilisation prévue et conformément aux instructions d'utilisation, et sur présentation de la facture d'origine ou du ticket de caisse d'origine, indiquant la date de l'achat, le nom du revendeur ainsi que le modèle et le numéro de production du produit.
1.1 Précautions de sécurité et
d'entretien Avertissements L’utilisation de touches de réglages, d’ajustements ou de procédures différentes de celles qui sont décrites dans ce manuel pourrait présenter un risque de choc électrique, d’électrocution et/ou mécanique. Lorsque vous connectez et utilisez le moniteur de votre ordinateur, lisez et respectez les consignes suivantes : Utilisation Veuillez protéger le moniteur de la lumière directe du soleil, des forts éclairages et ne l'utilisez pas à proximité de sources de chaleur. L'exposition prolongée à ces types d'environnement peut causer des dommages au moniteur et une décoloration. Éloignez tout objet pouvant tomber dans les orifices de ventilation ou empêcher le refroidissement correct des composants électroniques du moniteur. N'obstruez pas les orifices de ventilation du boîtier. Lors de la mise en place du moniteur, veillez à ce que la fiche d'alimentation et la prise soient facilement accessibles. Si vous mettez le moniteur hors tension en débranchant le câble secteur ou le câble d'alimentation CC, attendez 6 secondes avant de rebrancher ces câbles. Utilisez toujours le cordon secteur fourni par Philips. Si le cordon secteur est manquant, veuillez contacter votre centre de service local. (Reportez-vous au chapitre Centre d'information à la clientèle.) Ne soumettez pas le moniteur à de fortes vibrations ou à des impacts violents lorsque vous l’utilisez. Ne pas heurter ni laisser tomber le moniteur pendant l'utilisation ou le transport. Entretien Afin de protéger votre moniteur contre les dommages, n’appuyez pas trop fortement sur le panneau de l’écran. Lorsque vous déplacez le moniteur, tenez-le par son cadre pour le soulever ; ne mettez pas vos mains ni vos doigts sur le panneau de l'écran lorsque vous le soulevez. Débranchez le moniteur si vous envisagez de ne pas l'utiliser pendant un certain temps. Débranchez le moniteur si vous voulez le nettoyer. Pour ce faire, utilisez un chiffon légèrement humide. Vous pouvez aussi vous servir d'un chiffon sec, pour autant que le moniteur soit hors tension. Par contre, n'utilisez jamais de solvants organiques, tels que l'alcool ou des liquides à base d'ammoniaque, pour nettoyer le moniteur. Afin d'éviter tout risque d'électrocution ou d'endommagement permanent à l'appareil, n'exposez pas le moniteur à la poussière ni à la pluie. Ne le mettez pas non plus en contact avec de l'eau ni avec un environnement excessivement humide. Si votre moniteur est mouillé par de l'eau, essuyez-le aussi rapidement que possible à2
l'aide d'un chiffon sec. Si un corps étranger ou de l'eau pénètrent dans le moniteur, mettez-le immédiatement hors tension et débranchez le cordon secteur. Retirez ensuite le corps étranger ou épongez l'eau et envoyez le moniteur au centre de maintenance. Ne pas stocker ni utiliser le moniteur dans des endroits tels qu'il risque d'être exposé à de la chaleur, à la lumière directe du soleil ou à un froid extrême. Afin d'assurer les performances optimales de votre moniteur et l'utiliser pendant plus longtemps, il doit se trouver dans un endroit compris dans les plages de température et d'humidité suivantes : Température : 0-40°C 32-104°F Humidité : 20-80% HR Informations importantes à propos des brulûres/images fantômes Activez systématiquement un programme économiseur d’écran en mouvement lorsque votre écran n’est pas sollicité. Activez systématiquement une application de rafraîchissement périodique de votre moniteur pour afficher un contenu statique fixe. L'affichage sans interruption d'image statique ou immobile sur une longue période peut engendrer une « brûlures », également appelée « images résiduelles » ou « images fantômes » sur votre écran. Ces images « brûlures », « images résiduelles » ou « images fantômes » sont un phénomène bien connu de la technologie des panneaux LCD. Dans la plupart des cas, cette « rémanence à l’extinction », ou « image résiduelle » ou « image fantôme » disparaît progressivement une fois l’alimentation éteinte. Avertissement Les symptômes de « brûlure », d’« image résiduelle » ou d’« image fantôme » ne disparaîtront pas et ne pourront pas être réparés si vous n'utilisez pas un économiseur d'écran ou une application de rafraîchissement périodique de l'écran. Ce dommage n'est pas couvert par votre garantie. Service après-vente : Le boîtier peut uniquement être ouvert par un technicien qualifié. Si vous avez besoin de documents en vue d'une réparation, veuillez prendre contact avec votre centre de service local. (Reportez-vous au chapitre « Centre d'information à la clientèle. ») Pour plus d’informations sur le transport, veuillez vous référer à la section « Caractéristiques techniques ». Ne laissez pas votre moniteur dans une voiture ni dans un coffre de voiture à la lumière directe du soleil. Remarque Adressez-vous à un technicien si le moniteur ne fonctionne pas normalement ou si vous n'êtes pas sûr(e) de la procédure à suivre après avoir lu les instructions du mode d'emploi.
Les sous-parties suivantes décrivent les différentes conventions de notation utilisées dans ce document. Notes, mises en garde et avertissements Tout au long de ce guide, des blocs de texte pourront être accompagnés d'une icône et imprimés en caractères gras ou en italiques. Ces blocs contiennent des notes, des mises en garde ou des avertissements. Ils sont utilisés de la façon suivante: Remarque Cette icône indique l'existence d'informations et de conseils importants vous aidant à mieux utiliser votre ordinateur. Mise en garde Cette icône indique l'existence d'informations vous expliquant comment éviter l'endommagement potentiel de votre matériel3
ou la perte de données. Avertissement Cette icône indique qu'il existe un risque de blessures et vous explique comment éviter le problème. Il se peut que des avertissements apparaissent sous des formats différents et ne soient pas accompagnés d'icônes. Dans ces cas-là, la
est dictée par les autorités chargées des réglementations.
1.3 Mise au rebut du produit et des
matériaux d’emballage Déchet d'équipement électrique et électronique - DEEE Cette Marque sur le produit ou sur l’emballage illustre que, sous la Directive Européenne 2002/96/EC gouvernant l’utilisation des équipements électriques et électroniques, ce produit peut ne pas être jeté avec les ordures ménagères. Vous êtes responsable de l'élimination de cet équipement à travers une collection aux déchets d'équipements
déterminer les emplacements de telles ordures électriques et électroniques, veuillez contacter votre représentant du gouvernement local pour connaitre l’organisation de décharge d’ordure dont dépend votre foyer ou le magasin où vous avez acheté le produit. Votre nouveau moniteur contient des matériaux recyclables et réutilisables. Des entreprises spécialisées peuvent recycler votre produit pour augmenter la quantité de matériels réutilisables et minimiser la quantité à être jetée.
ont été enlevés. Nous avons essayé de notre mieux de faciliter la séparation des matériaux d’emballage en des matériaux basiques. Veuillez consulter votre réglementation locale relative à la mise au rebut de votre ancien moniteur et des matériaux d’emballage auprès de votre revendeur local. Informations relative à la reprise/recyclage destinées aux clients Philips établit des objectifs viables d'un point de vue technique et économie, visant à optimiser les performances environnementales du produit, du service et des activités de l'organisation. Concernant le planning, la conception et les étapes de production, Philips se concentre sur une fabrication de produits facilement
vie inclut l'implication aux initiatives nationales de reprise et aux programmes de recyclage, lorsque cela est possible, idéalement en coopération avec la concurrence, en recyclant tous les matériaux (produits et matériaux d'emballage correspondants), conformément à l'ensemble des lois sur l'environnement et au programme de reprise de l'entreprise. Votre produit est fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et réutilisés. Pour en savoir plus sur notre programme de recyclage, visitez le site : http://www.philips. com/sites/philipsglobal/about/sustainability/ ourenvironment/productrecyclingservices.page.4
. Installation du moniteur
2. Installation du moniteur
Contenu de la boîte 298P4: 298P4Câble AudioCordon d’alimentationCâble DVI double lienCâble DP (optionnel) 298X4: 298X4Câble AudioCordon d’alimentationCâble DVI double lienCâble HDMI (optionnel) Installer le support du socle 298P4:
1. Placez le moniteur, face vers le bas, sur une
surface douce. Faites attention de ne pas rayer ou endommager l'écran.
2. Tenez le socle avec deux mains.
(1) Attachez avec soin le socle à la colonne VESA jusqu'à ce que le socle soit verrouillé avec l'attache. (2) Attachez doucement la base sur le support. (3) Utilisez vos doigts pour serrer la
fermement le socle à la colonne.
1. Placez le moniteur, face vers le bas, sur une
surface douce. Faites attention de ne pas rayer ou endommager l'écran.
2. Tenez le socle avec vos deux mains.
(1) Attachez doucement la base sur le support. (2) Utilisez vos doigts pour serrer la
fermement le socle à la colonne.
Connexion à votre ordinateur 298P4:
Bouton d’alimentation CA
Entrée d'alimentation CA
Bouton d’alimentation CA
Entrée d'alimentation CA
Jack de l'écouteur Fonction de chaîne daisy La fonction de chaîne daisy permet de connecter plusieurs moniteurs. Cet écran de Philips possède une interface DisplayPort (v1.2) qui permet de connecter plusieurs moniteurs ensemble en chaîne daisy. Maintenant, vous pouvez connecter et utiliser plusieurs moniteurs avec un seul câble, d'un écran à l'autre.
Remarque Selon la capacité de votre carte graphique, vous devriez être en mesure de connecteur plusieurs moniteurs ensembles en chaîne daisy, avec des configurations différentes. La configuration de vos moniteurs dépendra de la capacité de votre carte graphique. Veuillez vérifiez auprès de votre fournisseur de carte graphique et toujours garder à jour le pilote de votre carte graphique. Nous recommandons AMD HD6850 ou les cartes graphiques supérieures, ou l'équivalent d'une autre marque, pour les chaînes daisy. Pour une meilleure transmission des données dans une chaîne daisy, un câble DisplayPort 1.2 doit être utilisé. Pour activer la fonction Daisy-chain, vous devez régler «DisplayPort Daisychain» sur le mode «On» (Marche) dans le menu OSD. (Le moniteur est réglé par défaut sur le mode «Off» (Arrêt).)
Si votre carte graphique ou la sortie vidéo n'est pas certifié pour DisplayPort V1.2, vous pourriez avoir un écran tout blanc ou tout noir. Dans ce scénario specifique, veuillez retourner au menu OSD et re-régler «DisplayPort Daisychain» sur le mode «Off» (Arrêt). Avertissement Pour éviter de faire des dommages, assurez-vous de connecter votre source d'entrée DisplayPort sur le port [DP IN] (ENTRÉE DP).7
. Installation du moniteur
2.2 Utilisation du moniteur
Descriptions des boutons de contrôle
Allume et éteint (MARCHE et ARRÊT) l'alimentation du moniteur.
Touche de préférence de l'utilisateur. Personnalisez votre propre fonction de préférence dans l'OSD pour devenir la « clé utilisateur ».
PiP/PbP/Arrêt/Changer
Retourne au niveau précédent du menu OSD.
touche de raccourci SmartImage. Vous pouvez choisir entre
(Bureau), Photo, Movie (Film), Game (Jeux), Economy (Économie) et Off (Arrêt). Personnaliser votre propre touche «USER» (UTILISATEUR). Cette touche de raccourci vous permet de régler votre touche de fonction préférée.
1. Appuyez sur le bouton sur le panneau
avant pour ouvrir l'écran du menu OSD.
sélectionner le menu principal [OSD Settings] (OSD Réglages), puis appuyez sur le bouton
sélectionner [User] (Utilisateur), puis appuyez sur le bouton
choisir votre fonction préférée : [Input] (Entrée), [Audio Source] (Source audio), ou [Volume].
5. Appuyez sur le bouton
la sélection. Maintenant, vous pouvez appuyer sur la touche de raccourci directement sur le panneau frontal. Seulement la fonction pré-sélectionnée apparaîtra pour un accès rapide.8
Par exemple, si vous avez sélectionné [Audio Source] (Source audio) comme touche de raccourci, appuyez sur le bouton sur le panneau avant, [ Audio Source] (Source audio) apparaîtra. +'0,
'LVSOD\3RUW $XGLR6RXUFH Lecture auto indépendante, indépendamment de l'entrée vidéo Votre moniteur Philips peut jouer la source audio indépendamment, quelle que soit l'entrée vidéo. Par exemple, vous pouvez jouer votre lecteur MP3 à partir de la source audio branchée sur le port [Audio In] (Entrée audio) de ce moniteur, et toujours regarder votre source vidéo branchée sur le port [HDMI1], [HDMI2], ou [DisplayPort].
1. Appuyez sur le bouton sur le panneau
avant pour ouvrir l'écran du menu OSD. 3L33
sélectionner le menu principal [Audio], puis appuyez sur le bouton .
sélectionner [Audio Source] (Source audio), puis appuyez sur le bouton .
choisir votre source audio préférée :
5. Appuyez sur le bouton
la sélection. Remarque La prochaine fois que vous allumez le moniteur, il sélectionnera par défaut la source audio que vous avez précédemment sélectionné. Dans le cas où vous souhaitez la modifier, vous devrez refaire les étapes de sélection pour sélectionner à nouveau la source audio préférée par défaut.
Y??"Z\+<=^ présente avec tous les moniteurs de Philips. _Z?? réglages d'écran ou de sélectionner directement les fonctions du moniteur par le biais d'une fenêtre d'instructions apparaissant à l'écran. Une interface conviviale, semblable à celle reproduite ci-après, apparaît : 3L33E
RORU Instructions simples et basiques sur les touches de contrôle Dans le menu OSD ci-dessus, vous pouvez appuyer sur les boutons situées sur le panneau frontal du moniteur pour déplacer le curseur, et sur "
Le menu OSD Vous trouverez ci-dessous une vue d'ensemble
× 1080 @ 60 Hz for best results. (Utilisez la résolution 2560 × 1080 à 60Hz pour des résultats optimaux.)
native peut être désactivé à partir de
(OSD). Fonction physique 298P4: Inclinaison
. Installation du moniteur Réglage de la hauteur 150mm Faites pivoter
Multiview permet une connexion et un
pouvez travailler avec plusieurs appareils tels que PC et ordinateur portable côte-à-côte en même temps, ce qui facilite les tâches de travail complexes.
Avec le moniteur ultra-haute résolution Philips MultiView, vous pourrez découvrir un monde de connectivité d'une manière confortable au bureau ou à la maison. Avec ce moniteur, vous pouvez facilement utiliser plusieurs sources de contenu sur un écran. Par exemple : Vous
vidéo des nouvelles avec le son dans la petite fenêtre, tout en travaillant sur votre dernier *#"_Z partir de votre Ultrabook, en étant connecté à l'intranet sécurisé de l'entreprise pour accéder
Comment faire pour activer MultiView
1. Appuyez directement sur la touche de
raccourci sur le panneau frontal.11
. Installation du moniteur
2. Le menu de sélection de MultiView
#WX pour sélectionner. 3E3 6ZDS 2II 3L3 0XOWL9LHZ
3. Appuyez sur le bouton
votre sélection et quitter automatiquement. Comment faire pour activer MultiView
Outre appuyer directement sur la touche de raccourci sur le panneau avant, la fonction MultiView peut également être sélectionnée à partir du menu OSD.
1. Appuyez sur le bouton sur le panneau
avant pour ouvrir l'écran du menu OSD. 3L33E3 $XGL
sélectionner le menu principal [PiP / PbP], puis appuyez sur le bouton
sélectionner [PiP / PbP Mode] (Mode PiP / PbP), puis appuyez sur le bouton
sélectionner [ PiP] ou [PbP].
5. Maintenant, vous pouvez revenir en arrière
pour régler [PiP / PbP Input] (Entrée PiP / PbP), [PiP Size] (Taille PiP), [PiP Position] (Position PiP), ou [Swap] (Changer).
6. Appuyez sur le bouton
la sélection. MultiView dans le menu OSD + PiP / PbP Mode (Mode PiP / PbP) : Il y a deux modes pour MultiView : [PiP] et [PbP]. [PiP]: Image en image Ouvre une sous-fenêtre contenant une autre source de signal.
(principal) Lorsque la source secondaire n'est pas détectée :
(principal) [PbP]: Image dans image Ouvre une autre fenêtre côte-à-côte contenant une autre source de signal.
(principal) Lorsque la source secondaire n'est pas détectée :
(principal) Remarque Y?"" l'écran pour le rapport d'aspect correct en mode PbP. + PiP / PbP Input (Entrée PiP / PbP) : Il ya quatre entrées vidéo différentes à choisir comme deuxième source d'affichage : [DVI], [HDMI 1], [HDMI 2], et [DisplayPort]. Veuillez vous référer au tableau suivant pour la compatibilité des sources d'entrée principale / secondaire. POSSIBILITÉ SOUS-SOURCE (xl) Entrées DP DVI HDMI 1 HDMI 2 Source principale (xl)
. Installation du moniteur + PiP Size (Taille PIP) : Lorsque PiP est activé, il y a trois tailles de sous-fenêtre que vous pouvez choisir : [Small] (Petite), [Middle] (Moyenne), [Large] (Grande).
(principal)GrandeMoyennePetite + PiP Position (Position PIP) : Lorsque PiP est activé, il y a quatre positions de sous- fenêtre que vous pouvez choisir : Haut-gauche Haut-droite
(principal) + Swap (Changer) : La source de l'image principale et la source de l'image secondaire sur l'écran sont inversées. Changer source A et B dans le mode [PiP]:
(principal) Changer source A et B dans le mode [PbP
(principal) + Off (Arrêt) : Arrêter la fonction MultiView.
(principal) Remarque Quand vous utilisez la fonction CHANGER, la vidéo et la source audio changeront en même temps. (Référez-vous à la page 8 «Lecture auto indépendante, indépendamment de l'entrée vidéo» pour plus de détails.)13
2.4 Enlever l'ensemble du socle pour
un montage VESA Avant de commencer à enlever le socle du moniteur, suivez les instructions suivantes pour réduire le risque de blessure et/ou de dommage. 298P4:
1. Augmentez la hauteur du socle du
moniteur au maximum.
2. Placez le moniteur, face vers le bas, sur une
surface douce. Faites attention de ne pas rayer ou endommager l'écran. Puis soulevez le support du moniteur.
3. En restant appuyé sur le bouton de
libération, faites basculer la base et sortez- la en la glissant. 298X4:
1. Placez le moniteur, face vers le bas, sur une
surface douce. Faites attention de ne pas rayer ou endommager l'écran. Puis soulevez le support du moniteur.
2. Utilisez vos doigts pour déserrer la vis
située en bas du socle, et détachez le socle de la base.
Remarque Ce moniteur utilise une interface de montage conforme à VESA de 100mm x 100mm. 100mm 100mm14
3. Optimisation de l'image
3. Optimisation de l'image
SmartImage propose des préréglages qui vous
types de contenu en ajustant dynamiquement la luminosité, le contraste, la couleur et la netteté en temps réel. Qu'il s'agisse de travaux sur des
de visualisation d'un clip vidéo, SmartImage de Philips vous propose un moniteur avec des performances optimisées.
optimisé de tous vos types favoris de contenu. Le logiciel SmartImage ajuste dynamiquement la luminosité, le contraste, la couleur et la netteté en temps réel pour une expérience de visionnage améliorée avec votre moniteur.
SmartImage est une technologie Philips exclusive
sur votre écran. En se basant sur un scénario choisi, SmartImage optimise dynamiquement le contraste, la saturation des couleurs et la netteté des images pour des performances
simple pression sur un bouton.
1. Appuyez sur pour lancer SmartImage
2. Appuyez sans arrêter sur
pour basculer +?\^*$"*\^* Game (Jeux), Economy (Économie) et Off (Arrêt).
pouvez également appuyer sur le bouton
4. Une fois SmartImage activé, le schéma
sRVB est automatiquement désactivé. Pour utiliser sRVB, vous devez désactiver SmartImage en utilisant le bouton sur le panneau avant de votre moniteur. Outre l'utilisation de la touche pour le
appuyer sur les boutons pour effectuer votre choix, puis sur la sélection et fermer le menu à l'écran SmartImage. Vous pouvez choisir entre six modes différents : +?\^*$"*\^* (Jeux), Economy (Économie) et Off (Arrêt). 3KRW
6PDUW,PDJH + Office (Bureau) : Optimise le texte et adoucit la luminosité pour augmenter la lisibilité et réduire la fatigue oculaire. Ce mode optimise la lisibilité et la productivité de façon significative lorsque vous travaillez avec des feuilles de calcul, des fichiers PDF, des documents numérisés et d'autres applications générales de bureau. + Photo : Ce profil associe la saturation des couleurs, le contraste dynamique et l'optimisation de la netteté pour un affichage de photos et d'autres images incroyablement clair avec des couleurs vives15
- le tout sans effet parasite et sans couleurs estompées. + Movie (Film) : La luminance accentuée, la saturation profonde des couleurs, le contraste dynamique et la netteté précise permettent d'obtenir un affichage de chaque détail dans les zones sombres de vos clips vidéo, sans décoloration dans les zones plus lumineuses, tout en maintenant des valeurs dynamiques naturelles pour un affichage vidéo optimal. + Game (Jeux) : Activez le circuit ‘overdrive’ pour obtenir un meilleur temps de réponse, moins de flou sur les bords avec des images qui changent rapidement sur l’écran, un meilleur taux de contraste pour les scènes claires ou foncées ; ce profil est idéal pour les jeux. + Economy (Économie) : Dans ce profil, le réglage de la luminosité et du contraste ainsi que la rectification fine du rétroéclairage permettent d'obtenir un affichage correct pour les applications quotidiennes de bureau, tout en diminuant la consommation électrique. + Off (Arrêt) : Pas d'optimisation par SmartImage.
Cette technologie unique analyse de façon dynamique le contenu à l'écran, et optimise automatiquement le contraste du moniteur pour une clarté visuelle et un plaisir visuel maximum. Le rétroéclairage est ainsi augmenté pour des images plus claires, plus précises et
clair des images sur fond sombre.
Vous attendez une clarté visuelle optimale et un confort visuel, quel que soit le type de contenu à l'écran. SmartConstrast contrôle dynamiquement le contraste et ajuste le rétroéclairage pour des images ou des écrans de jeu et de vidéo claires, précises et lumineuses, et pour du texte de bureautique lisible. En réduisant la consommation électrique de votre moniteur, vous réalisez des économies énergétiques et prolongez la durée de vie de votre écran.
Lorsque vous activez SmartContrast, ce dernier
et ajuster les couleurs et contrôler l'intensité du rétroéclairage. Cette fonction permet d'optimiser dynamiquement le contraste pour plus de plaisir dans votre divertissement, visionnage de clips vidéo ou jeux.
3.3 Philips SmartControl Premium
Le nouveau logiciel SmartControl Premium de Philips vous permet de contrôler votre moniteur à l’aide d’une interface graphique facile à utiliser.
pratique vous aide à ajuster la résolution, à faire l'étalonnage des couleurs, les réglages de l’horloge/de la phase, le réglage du point blanc RVB, etc. Grâce aux dernières technologies dans l'algorithme principal, offrant un traitement et un temps de réponse plus rapides, ce logiciel compatible avec Windows 7 est basé sur des icônes avec une interface très conviviale pour vous aider à bien utiliser vos moniteurs de Philips. Installation Suivez les instructions pour l'installation. Vous pouvez le lancer une fois l'installation terminée. Si vous voulez lancer le logiciel ultérieurement, vous pourrez alors cliquer sur le raccourci du bureau ou de la barre d'outils.16
Premier lancement – Assistant La première fois après l'installation de SmartControl Premium, l'assistant est automatiquement lancé. L'assistant va vous aider à ajuster les performances de votre moniteur, étape après étape. Rendez-vous dans le menu Plug-in (Branchement) pour lancer l'assistant ultérieurement. Vous pouvez ajuster davantage d'options sans l'assistant depuis le panneau Standard. Lancement depuis le panneau Standard : Menu Adjust (Réglage) Le menu Adjust (Réglage) vous permet d'ajuster la Brightness (luminosité), le Contrast (contraste), la Focus (mise au point), la Position (position) et la Resolution (résolution). Suivez les instructions pour effectuer les réglages. L'invite Annuler vous permet d'annuler l'installation.17
Menu Color (Couleur) Le menu Color (Couleur) vous permet d'ajuster le rouge/vert/bleu, le Black Level (niveau de noir), White Point (point blanc), Display Gamma (Gamma d'affichage), Color Calibration (l'étalonnage des couleurs) , and SmartImage (veuillez consulter la section SmartImage). Suivez les instructions pour effectuer les réglages. Référez-vous au tableau ci-dessous pour les éléments du sous-menu selon votre choix. Exemple pour Color Calibration (l'étalonnage des couleurs)18
1. «Show Me» lance le tutoriel d'aide à
l'étalonnage des couleurs.
2. Start (Démarrer) - lance la séquence
d'étalonnage des couleurs en 6 étapes.
3. Quick View (Visualisation rapide) charge les
images précédente/suivante.
4. Pour retourner au panneau d'accueil Color
(Couleur), cliquez sur le bouton Cancel (Annuler).
5. Enable color calibration (Active l'étalonnage
des couleurs) - activé par défaut. Si la case n'est pas cochée, il n'y a pas d'étalonnage des couleurs, les boutons Start (Démarrer) et Quick View (Visualisation rapide) sont grisés.
6. Les informations relatives au brevet doivent
Écran de premier étalonnage des couleurs Le bouton Previous (précédent) est désactivé jusqu'au deuxième écran de couleur. Next (Suivant) permet d'accéder à la cible suivante (6 cibles). Finalement, allez dans File (Fichier)>Presets (Panneaux) prédéfinis. Cancel (Annuler) ferme l'interface utilisateur et retourne à la page Plug-in (Branchement). SmartImage
Lorsque le mode Entertainment (Divertissement) est activé, SmartContrast et SmartResponse sont également activés.19
Menu Eco Power (Puissance éco) Menu Options Options>Preferences (Préférences) - n'est disponible que lorsque vous choisissez Préférences dans le menu déroulant Options. Sur un écran non pris en charge, mais compatible DDC/CI, seuls les onglets Help (Aide) et Options sont disponibles. Affiche les réglages préférés actuels. Cochez la case pour activer la fonction. La case à cocher est une touche à bascule. Enable Context Menu (Activer le menu contextuel) sur le bureau est coché (activé) par défaut. Enable Context Menu (Activer le menu contextuel) affiche les sélections SmartControl Premium pour Select Preset (Choisir préréglage) et Tune Display (Régler affichage) dans le menu contextuel du bureau clic avec le bouton droit. Désactivé supprime SmartControl Premium du clic avec le bouton droit. L’icône Enable Task Tray (Activer barre des tâches) est coché (activé) par défaut. Enable Context Menu (Activer le menu contextuel) affiche le menu de la barre des tâches pour SmartControl Premium. Cliquez avec le bouton droit sur l'icône de la barre des tâches pour afficher les options du menu pour Help (Aide), Technical Support (Assistance technique), Check for Update (Contrôler les mises à jour), About (À propos) et Exit (Quitter). Lorsque le menu Enable Task Tray (Activer barre des tâches) est désactivé, l'icône de la barre des tâches n'affiche que EXIT (QUITTER). Run at Startup (Exécuter au démarrage) est coché (activé) par défaut. En cas de désactivation, SmartControl Premium n'est pas lancé au démarrage ou reste dans la barre des tâches. Pour lancer SmartControl Premium, utilisez le raccourci depuis le bureau ou la liste des programmes. Si cette case est décochée (désactivée), aucun préréglage ne se charge au démarrage, même s'il a été défini comme devant s'exécuter au démarrage. Activer le Mode transparence (Windows 7, Vista, XP). Par défaut : 0% opaque.20
Options>Audio - n'est disponible que lorsque vous choisissez Audio dans le menu déroulant Options. Sur un écran non pris en charge, mais compatible DDC/CI, seuls les onglets Help (Aide) et Options sont disponibles. Option>Auto Pivot (Pivot automatique) Options>Input (Entrée) - n'est disponible que lorsque vous choisissez Input (Entrée) dans le menu déroulant Options. Sur un écran non pris en charge, mais compatible DDC/CI, seuls les onglets Help (Aide) et Options sont disponibles. Aucun autre onglet de SmartControl Premium n'est disponible. Affiche le panneau d'instructions Source et le paramétrage actuel de la source d'entrée. En mode affichage d'entrée simple, ce panneau n'est pas visible. Options>Theft Deterrence (Options>Système antivol) - Le panneau Theft Deterrence (Système antivol) n'est disponible que lorsque vous sélectionnez Mode Theft Deterrence (antivol) dans le menu déroulant Plug-in (Branchements). Pour activer le Theft Deterrence (Système antivol), cliquez sur le bouton Enable Theft Deterrence Mode (Activer le mode antivol). Y?"@21
3. Optimisation de l'image
Saisissez un PIN de 4 à 9 chiffres seulement. Une fois le PIN saisi, le fait d'appuyer sur le bouton Accept (Accepter) affiche une boîte de dialogue sur la page suivante. Minutes minimum réglé sur 5. Le curseur est réglé sur 5 par défaut. Inutile d'attacher l'écran à un autre dispositif pour entrer en mode Theft Deterrence (Système antivol). Après la création du PIN, le panneau Theft Deterrence (Système antivol) indique Theft Deterrence Enabled (Système antivol activé) et
Theft Deterrence Enabled (Système antivol activé) s'affiche. Désactiver le Theft Deterrence (Système antivol) ouvre l'écran de la page suivante. Le bouton PIN Options (Options PIN) n'est disponible qu'après avoir crée le PIN. Ce bouton permet d'accéder au site Web de PIN sécurisé. Menu Help (Aide) Help>User Manual (Aide>Manuel d'utilisation) - n'est disponible que lorsque vous choisissez User Manual (Manuel d'utilisation) dans le menu déroulant Help (Aide). Sur un écran non pris en charge, mais compatible DDC/CI, seuls les onglets Help (Aide) et Options sont disponibles. Help (Aide)>Version - n'est disponible que lorsque vous choisissez Version dans le menu déroulant Help (Aide). Sur un écran non pris en charge, mais compatible DDC/CI, seuls les onglets Help (Aide) et Options sont disponibles. Context Sensitive Menu (Menu sensible au contexte) Le Context Sensitive Menu (Menu sensible au contexte) est Activé par défaut. Si Enable Context Menu (Activer le menu contextuel) est coché dans le panneau Options>Preferences (Préférences), le menu est alors visible. Le Context Menu (menu contextuel) présente quatre entrées : SmartControl Premium - si sélectionné, l'écran About (À propos) s'affiche. Select Preset (Choisir préréglage) - présente un menu hiérarchique des préréglages enregistrés pour une utilisation immédiate. La marque « coché » indique le préréglage actuellement sélectionné. Il est également possible de choisir le Factory22
3. Optimisation de l'image
Preset (Préréglage usine) depuis le menu déroulant. Tune Display (Régler affichage) - ouvre le panneau de commande SmartControl Premium. SmartImage – Vérifie les réglages existants, Office (Bureau), Photo, Movie (Film), Game (Jeux), Economy (Économie) et Off (Arrêt). Menu Barre des tâches activé Y"?" avec le bouton droit sur l'icône SmartControl Premium, depuis la barre des tâches. Cliquez avec le bouton gauche pour lancer l'application. La barre des tâches présente cinq entrées : Help (Aide) - accès au fichier du manuel d'utilisation : Ouvre le fichier du manuel d'utilisation en utilisant la fenêtre du navigateur par défaut. Technical Support (Assistance technique) - affiche la page de l'assistance technique. Check for Update (Contrôler les mises à jour) - accès à la page de renvoi PDI et contrôle la version de l'utilisateur par rapport à la dernière version disponible. About (À propos) - affiche les informations détaillées de référence : version du produit, informations sur la publication et nom du produit. Exit (Quitter) - Ferme SmartControl Premium. Pour exécuter SmartControl Premium une nouvelle fois, sélectionnez SmartControl Premium dans le menu Program (Programmes), double-cliquez sur l'icône PC de bureau ou redémarrez le système. Menu Barre des tâches désactivé Lorsque la Barre des tâches est désactivée dans le dossier des préférences, seul le choix EXIT (QUITTER) est disponible. Pour supprimer complètement SmartControl Premium de la barre des tâches, désactivez Run at Startup (Exécuter au démarrage) sous Options>Preferences (Préférences). Remarque Toutes les illustrations de cette section sont données à titre de référence uniquement. La version du logiciel SmartControl peut être
www.portrait.com/dtune/phl/enu/index pour télécharger la dernière version du logiciel SmartControl.23
SmartDesktop SmartDesktop est dans SmartControl Premium. Installez SmartControl Premium et choisissez SmartDesktop dans les Options. La case à cocher Align to partition (Aligner sur la partition) permet l’alignement automatique de la fenêtre lorsqu’elle est glissée dans la partition définie. Sélectionnez la partition souhaitée en cliquant sur l'icône. La partition sera appliquée sur le bureau et l'icône sera en surbrillance. Identify (Identifier) offre un moyen rapide pour afficher la grille. Glisser-et déposer des fenêtres
sur la partition sélectionnée, une fenêtre peut être glissée dans la zone et elle sera automatiquement alignée. Lorsque la fenêtre et le curseur de la souris sont dans la zone, la zone passe en surbrillance. Remarque Si le contour de la zone n'est pas visible lorsque vous faites glisser la fenêtre, « Show windows
des fenêtres pendant leur déplacement) est désactivé. Pour activer :
(Paramètres système avancés) (pour Vista & Win7 OS, il se trouve dans le volet de gauche).
3. Dans la section Performances, cliquez sur
Settings (Paramètres).
4. Dans la boîte, cochez Show window
contenu des fenêtres pendant leur déplacement), et cliquez sur OK. Autre chemin alternatif : Vista:
« Personalization » ( Personnalisation ) > « Window Color and Appearance » ( Couleur et apparence des fenêtres ) > Cliquez sur « Open Classic appearance properties for more color options » ( Ouvrir les propriétés d'apparence classique pour des options de couleurs supplémentaires ) > Cliquez sur le bouton « Effects » ( Effets ) > cochez « Show window
des fenêtres pendant leur déplacement ). XP :
« Appearance » (Apparence) > « Effects... » (Effets...) > cochez « Show window
fenêtre lors du déplacement). Win 7 : Aucun autre chemin alternatif disponible.24
3. Optimisation de l'image
Options de la barre de titre Desktop partition (Partition du bureau) est accessible à partir de la barre de titre de la fenêtre active. Cela fournit un moyen rapide et facile de gérer le bureau ainsi que d'envoyer une fenêtre quelconque vers une partition sans avoir à glisser-déposer. Déplacez le curseur dans la barre titre de la fenêtre active pour accéder au menu déroulant. Menu de clic-droit Cliquez-droit sur l'icône Desktop partition
1. Find Windows (Trouver les fenêtres) –
Dans certains cas, l'utilisateur peut avoir envoyé plusieurs fenêtres vers la même partition. Find Windows (Trouver les
ouvertes et déplace la fenêtre sélectionnée au premier plan.
sélectionnée et permet à l'utilisateur de basculer rapidement vers l'une des partitions présentées dans la liste déroulante. Remarque
partition. L'icône en surbrillance représente la partition active actuelle.
la partition actuelle.
4. Align On (Aligner activé)/Align Off
(Aligner désactivé) – Active/désactive la fonction d'alignement automatique par glisser-déplacer.
5. Exit (Quitter) – Ferme Desktop partition
(Partition du bureau) et Display Tune
menu Start (Démarrer) ou le raccourci sur le bureau. Menu de clic-gauche Cliquez-gauche sur l'icône Desktop partition (Partition du bureau) pour envoyer rapidement la fenêtre active vers une partition quelconque sans avoir à glisser-déplacer. Relâchez la souris pour envoyer la fenêtre vers la partition en surbrillance. Clic-droit sur la barre des tâches La barre des tâches contient également la plupart des fonctionnalités prises en charge25
dans la barre de titre (à l'exception de l'envoi automatique d'une fenêtre vers une partition). + Find Windows (Trouver les fenêtres) – Dans certains cas, l'utilisateur peut avoir envoyé plusieurs fenêtres vers la même partition. Find Windows (Trouver les fenêtres) affiche toutes les fenêtres ouvertes et déplace la fenêtre sélectionnée au premier plan. + Desktop Partition (Partition du bureau) – Desktop Partition (Partition du bureau) affiche la partition actuellement sélectionnée et permet à l'utilisateur de basculer rapidement vers l'une des partitions présentées dans la liste déroulante. + Identify Partition (Identifier la partition) – Affiche la grille contour sur le bureau pour la partition actuelle. + Align On (Aligner activé)/Align Off (Aligner désactivé) – Active/désactive la fonction d'alignement automatique par glisser-déplacer.26
Nom Description Image Full Desktop (Bureau complet) Applique tous les paramètres à l'ensemble du bureau. Vertical ?" zones verticales de taille égale.
Horizontal ?" zones horizontales de taille égale.
zones verticales, le côté gauche est une seule zone, le côté droit est divisé en deux zones de taille égale Pour 90 Partition 1 en haut Partitions 2&3 en bas. Pour 270 Partition 1 en bas Partitions 2&3 en haut. Vertical Split Right (Vertical fractionné droite)
zones verticales, le côté droit est une seule zone, le côté gauche est divisé en deux zones de taille égale Pour 90 Partitions 1&2 en haut Partition 3 en bas. Pour 270 Partition 3 en haut Partitions 1&2 en bas. Horizontal Split Top (Horizontal fractionné haut)
zones horizontales de taille uniforme, la zone supérieure est unique, la zone inférieure est divisée en deux zones de taille égale For 90 Partition 1 sur le côté droit Vertical Partitions 2&3 sur le côté gauche Vertical. For 270 Partition 1 sur le côté gauche Vertical Partitions 2&3 sur le côté droit Vertical.27
zones horizontales de taille uniforme, la zone inférieure est unique, la zone supérieure est divisée en deux zones de taille égale For 90 Partitions 1&2 sur le côté droit Vertical Partition 3 sur le côté gauche Vertical. For 270 Partitions 1&2 sur le côté gauche Vertical Partition 3 sur le côté droit Vertical. Even Split (Fractionnement égal)
quatre zones de taille égale.28
4. Caractéristiques techniques
>*Y Type de dalle d'écran AH-IPS Rétroéclairage Système W-LED Taille de la dalle 29'' L (73 cm) Proportions 21:9 Taille de pixel 0,2628 x 0,2628 mm Luminosité 300 cd/m² SmartContrast 20.000.000:1 Taux de contraste (typique) 1.000:1 Temps de réponse (typique) 14 ms (gris à gris) SmartResponse 5 ms (gris à gris) Résolution optimale 2560 x 1080 à 60 Hz Angle de vue 178° (H) / 178° (V) à Tx Contraste > 10 ?" 672,76 x 283,82 mm Amélioration de l'image SmartImage !?" 16,7 M Fréquence de rafraîchissement vertical 56 Hz - 75 Hz Fréquence horizontale 30 kHz - 90 kHz sRGB OUI Connectivité Entrée/sortie du signal =`=*_$?"*<$?"* HDMI x2 USB 298P4: USB 3.0 x4 Signal d'entrée Synchro séparée, synchro sur vert Entrée/sortie audio Entrée audio PC, sortie casque Caractéristiques pratiques Haut-parleurs intégrés 2 W x2 Fonctions pratiques Langues OSD ***_***!"<* Portugais,, Turc, Coréen- Autres fonctions pratiques Montage VESA (100 x 100 mm), verrouillage Kensington Compatibilité Plug & Play DDC/CI, sRGB, Windows 7/8/Vista/XP, Mac OSX, Linux Socle Inclinaison -5° / +20° Rotation 298P4: -65° / +65° Réglage de la hauteur 298P4: 150 mm Ajustement du pivotement 298P4: 90°29
ues Alimentation (298P4) Mode Marche 46.3 W (typique), 77.5 W (max.) (avec audio et USB x4) ECO 25.1W Consommation d’énergie (Méthode de test EnergyStar) Tension d'entrée CA à 100 V CA, 50 Hz Tension d'entrée CA à 115 V CA, 60 Hz Tension d'entrée CA à 230 V CA, 50 Hz Fonctionnement normal (typique) 39,1 W 38,7 W 38,5 W Sommeil (Veille) (typique) 0,3 W 0,3 W 0,3 W Eteint 0,3 W 0,3 W 0,3 W Eteint (Interrupteur CA) 0 W 0 W 0 W Dissipation thermique* Tension d'entrée CA à 100 V CA, 50 Hz Tension d'entrée CA à 115 V CA, 60 Hz Tension d'entrée CA à 230 V CA, 50 Hz Fonctionnement normal 133,4 BTU/hr 132,1 BTU/hr 131,4 BTU/hr Veille (En attente) 1,024 BTU/hr 1,024 BTU/hr 1,024 BTU/hr Eteint 1,024 BTU/hr 1,024 BTU/hr 1,024 BTU/hr Eteint (Interrupteur CA) 0 BTU/hr 0 BTU/hr 0 BTU/hr Voyant DEL d’alimentation En mode : Blanc, mode En attente/Veille : Blanc (clignote) Alimentation Intégré, 100-240 VCA, 50-60 Hz Alimentation (298X4) Mode Marche 44.3 W (typique), 56 W (max.) (avec audio et USB x4) Consommation d’énergie (Méthode de test EnergyStar) Tension d'entrée CA à 100 V CA, 50 Hz Tension d'entrée CA à 115 V CA, 60 Hz Tension d'entrée CA à 230 V CA, 50 Hz Fonctionnement normal (typique) 34,3 W 33,4 W 33,3 W Sommeil (Veille) (typique) 0,3 W 0,3 W 0,3 W Eteint 0,3 W 0,3 W 0,3 W Eteint (Interrupteur CA) 0 W 0 W 0 W Dissipation thermique* Tension d'entrée CA à 100 V CA, 50 Hz Tension d'entrée CA à 115 V CA, 60 Hz Tension d'entrée CA à 230 V CA, 50 Hz Fonctionnement normal 117,1 BTU/hr 114 BTU/hr 113,7 BTU/hr Veille (En attente) 1,024 BTU/hr 1,024 BTU/hr 1,024 BTU/hr Eteint 1,024 BTU/hr 1,024 BTU/hr 1,024 BTU/hr Eteint (Interrupteur CA) 0 BTU/hr 0 BTU/hr 0 BTU/hr Voyant DEL d’alimentation En mode : Blanc, mode En attente/Veille : Blanc (clignote) Alimentation Intégré, 100-240 VCA, 50-60 Hz Dimensions Produit avec socle (LxHxP) 298P4: 700 x 538 x 273 mm 298X4: 700 x 426 x 197 mm Produit sans socle (LxHxP) 700 x 330 x 59 mm Poids Produit avec socle 298P4: 8,46 kg 298X4: 6,36 kg Produit sans socle 298P4: 5,67 kg 298X4: 5,70 kg Produit emballé 298P4: 11,68 kg 298X4: 8,85 kg Condition de fonctionnement Plage de température Utilisation : de 0°C à 40°C Hors fonctionnement : de -20°C à 60°C30
1. EPEAT Gold ou Silver n'est valide qu'aux endroits où Philips a enregistré le produit. Visitez le site
www.epeat.net pour connaître l'état de l'enregistrement dans votre pays.
2. !Z`#www.philips.com/support pour télécharger
la dernière version de la brochure.31
4.1 Résolution et modes de
préréglage Résolution maximale 2560 x 1080 à 60 Hz (entrée numérique) Résolution recommandée 2560 x 1080 à 60 Hz (entrée numérique) Fréq. H. (KHz) Résolution Fréquence V. (Hz) 31,47 720 x 400 70,09 31,47 640 x 480 59,94 35,00 640 x 480 66,67 37,86 640 x 480 72,81 37,5 640 x 480 75,00 37,88 800 x 600 60,32 46,88 800 x 600 75,00 48,36 1024 x 768 60,00 60,02 1024 x 768 75,03 44,77 1280 x 720 59,86 63,98 1280 x 1024 60,02 79,98 1280 x 1024 75,03 55,94 1440 x 900 59,89 70,64 1440 x 900 74,99 75,00 1600 x 1200 60,00 65,29 1680 x 1050 59,95 67,50 1920 x 1080 60,00 74,04 1920 x 1080 59,95 88,79 2560 x 1080 59,98 Remarque Veuillez noter que votre moniteur fonctionne de façon optimale à sa résolution native de 2560 x 1080 à 60 Hz. Pour un affichage optimal, veuillez suivre cette recommandation quant à la résolution. Lorsque vous utilisez DVI, un câble DVI double lien est nécessaire pour obtenir la résolution maximale 2560 x 1080. La plus haute résolution d'écran supportée pour HDMI est 2560 x 1080, mais cela dépend de la capacité devotre carte graphique et des lecteurs BluRay/vidéo.
Ce dernier écran Philips donne des Crystalclear, 2560x1080. L'utilisation de panneaux de haute performance avec une haute densité de pixels, des angles de vision larges de 178/178, activation par des sources à large bande passante comme Displayport, HDMI ou DVI double lien, ce nouvel écran rendra vos images et graphiques plus vivants. Que vous soyez un professionnel exigeant des informations extrêmement détaillés pour les solutions CAD- CAM, utilisiez des applications graphiques 3D
feuilles énormes, cet écran Philips vous donnera des Crystalclear.32
5. Gestion de l'éner
5. Gestion de l'énergie
Si vous disposez d'une carte vidéo compatible VESA DPM ou d'un logiciel installé sur votre PC, le moniteur va automatiquement réduire sa consommation électrique lorsqu'il n'est pas utilisé. En cas d'activation d'une touche du clavier, de manipulation de la souris ou de détection d'un autre appareil d'entrée, le moniteur va automatiquement « se réveiller Y?" électrique et la signalisation de ladite fonction d'économie d'énergie :
Mode VESA Vidéo H-sync V-sync Énergie utilisée Couleur du voyant DEL Actif ACTIVÉ Oui Oui
(max.) (avec audio et USB x 4) Blanc Veille (En attente) DÉSACTIVÉ Non Non 0,3 W (typ.) Blanc (clignote) Eteint (Interrupteur CA) DÉSACTIVÉ - - 0 W DÉSACTIVÉ
Mode VESA Vidéo H-sync V-sync Énergie utilisée Couleur du voyant DEL Actif ACTIVÉ Oui Oui
mesurer la consommation électrique de ce moniteur. Résolution native : 2560 x 1080 Contraste : 50% Luminosité : 300 nits Color temperature (Température de couleurs) : 6 500K avec motif blanc complet Audio et USB désactivés (Arrêt) Remarque
INTERFERENCE-CAUSING EQUIPMENT REGULATIONS. FCC Declaration of Conformity Declaration of Conformity for Products Marked with FCC Logo, United States Only This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. Commission Federale de la Communication (FCC Declaration) Cet équipement a été testé et déclaré conforme auxlimites des appareils numériques de class B,aux termes de l'article 15 Des règles de la FCC. Ces limites sont conçues de façon à fourir une protection raisonnable contre les interférences nuisibles dans le cadre d'une installation résidentielle. CET appareil produit, utilise et peut émettre des hyperfréquences qui, si l'appareil n'est pas installé et utilisé selon les consignes données, peuvent causer des interférences nuisibles aux communications radio.37
glementations Cependant, rien ne peut garantir l'absence d'interférences dans le cadre d'une installation particulière. Si cet appareil est la cause d'interférences nuisibles pour la réception des signaux de radio ou de télévision, ce qui peut être décelé en fermant l'équipement, puis en le remettant en fonction, l'utilisateur pourrait essayer de corriger la situation en prenant les mesures suivantes: Réorienter ou déplacer l’antenne de réception. Augmenter la distance entre l’équipement et le récepteur. Brancher l’équipement sur un autre circuit que celui utilisé par le récepteur. Demander l’aide du marchand ou d’un technicien chevronné en radio/télévision.
l'approbation des services compétents en matière de conformité est susceptible d'interdire à l'utilisateur l'usage du présent équipement. N'utiliser que des câbles RF armés pour les connections avec des ordinateurs ou périphériques.
arantie apparaissent comme les pixels individuels d'autres couleurs. Types de défauts de pixels Les défauts de pixels et de sous-pixels apparaissent sur l'écran de différentes façons. Il existe deux catégories de défauts de pixels et plusieurs types de défauts de sous-pixels dans chaque catégorie. Défauts de points brillants Les points défectueux brillants sont des pixels ou sous-pixels toujours allumés ou « activés ». Un pixel brillant est donc un sous-pixel qui ressort du fond sombre de l'écran. Voici les types de pixels brillants défectueux. Un sous-pixel rouge, vert ou bleu allumé. Deux sous-pixels allumés adjacents : - Rouge + Bleu = Violet - Rouge + Vert = Jaune - Vert + Bleu = Cyan (Bleu pâle) Trois sous-pixels adjacents allumés (un pixel blanc).
7.1 Politique de Philips relative aux
pixels défectueux des écrans plats Philips s'efforce de livrer des produits de la plus haute qualité. Nous utilisons les processus de fabrication les plus avancés de l'industrie et les méthodes les plus strictes de contrôle de la qualité. Néanmoins, des défauts au niveau des pixels ou des sous-pixels sont parfois inévitables dans les dalles TFT utilisées dans les écrans plats. Aucun fabricant ne peut garantir que tous les panneaux seront sans pixel défectueux, mais Philips garantit que tout moniteur avec un nombre inacceptable de défauts sera réparé ou remplacé sous garantie. Cet avis explique les différents types de défauts de pixels et
réparation ou du remplacement sous garantie, le nombre de défauts de pixels sur un panneau TFT doit dépasser ces niveaux acceptables. Par exemple, pas plus de 0,0004% des sous-pixels d'un moniteur ne peuvent être défectueux. En outre, étant donné que certains types ou combinaisons de défauts de pixels sont plus remarqués que d'autres, Philips détermine des niveaux de qualité encore plus élevés. Cette garantie est valable dans le monde entier. sous-pixel pixel Pixels et sous-pixels Un pixel, ou élément d'image, est composé de trois sous-pixels correspondants aux couleurs primaires rouge, vert et bleu. Une image se compose d'un grand nombre de pixels. Quand tous les sous-pixels d'un pixel sont allumés, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel blanc. Quand ils sont tous éteints, les trois sous-pixels colorés apparaissent ensemble comme un seul pixel noir. Les autres combinaisons de sous-pixels allumés et éteints41
arantie Remarque Un pixel brillant rouge ou bleu a une luminosité supérieure à 50 % par rapport aux pixels environnants, tandis qu'un pixel brillant vert est 30 % plus lumineux que les pixels environnants. Défauts de points sombres Les points défectueux sombres sont des pixels ou sous-pixels toujours noirs ou « éteints ». Un pixel sombre est donc un sous-pixel qui ressort du fond clair de l'écran. Voici les types de pixels sombres défectueux. Proximité des défauts de pixels Du fait que des défauts de même type provenant de pixels et sous-pixels proches les uns des autres peuvent être plus facilement
pour la proximité des défauts de pixels. Tolérances des défauts de pixels
d'une réparation ou d'un remplacement en raison de défauts de pixels, le panneau TFT d'un écran plat Philips doit avoir des défauts de pixels et sous-pixels qui dépassent les tolérances répertoriées dans les tableaux suivants. DÉFAUTS DES POINTS LUMINEUX NIVEAU ACCEPTABLE 1 sous-pixel éclairé 3 2 sous-pixels adjacents éclairés 1 3 sous-pixels adjacents éclairés (un pixel blanc) 0 Distance entre deux points lumineux défectueux* >15mm Total des points lumineux défectueux, tous types confondus 3
POINTS NOIRS DÉFECTUEUX NIVEAU ACCEPTABLE
1 sous-pixel noir 5 ou moins 2 sous-pixels noirs adjacents 2 ou moins 3 sous-pixels noirs adjacents 0 Distance entre deux points noirs défectueux* >15mm Nombre total de points défectueux de tous types 5 ou moins TOTAL DES POINTS DÉFECTUEUX NIVEAU ACCEPTABLE Nombre total de points lumineux ou noirs défectueux de tous types 5 ou moins Remarque
1. 1 ou 2 sous-pixels adjacents = 1 point défectueux
2. Le moniteur est conforme à la norme ISO9241-307. classe-I (ISO9241-307 : méthodes de test sur
l'exigence ergonomique, l'analyse et la conformité des écrans électroniques)
3. ISO9241-307 est le successeur de la norme connue sous le nom de ISO13406, retirée par
e et Foire Aux Questions
8. Guide de dépannage et
8.1 Recherches de causes de pannes
Cette page reprend les problèmes pouvant être corrigés par un utilisateur. Si le problème persiste même après avoir appliqué ces corrections, contactez un représentant du service client Philips. Problèmes les plus fréquents Aucune image (le voyant DEL d’alimentation ne s'allume pas) Assurez-vous d'avoir bien branché le cordon d'alimentation dans une prise, et à l'arrière du moniteur. Puis contrôlez le bouton marche/arrêt à l'avant du moniteur. S'il est en position éteint, appuyez pour le mettre en position allumé. Aucune image (Le voyant DEL d’alimentation est blanc) Vérifiez que l'ordinateur est allumé. Vérifiez que le câble signal est bien branché sur votre ordinateur. Assurez-vous que le câble du moniteur ne présente pas de broches tordues du côté connexion. Si c'est le cas, il faut réparer ou remplacer le câble. La fonction d'économie d'énergie est peut- être activée.
Attention Check cable connection Vérifiez que le câble du moniteur est bien relié à votre ordinateur. (Veuillez également vous référer au Guide de démarrage rapide). Vérifiez l'absence de broches tordues au niveau du câble du moniteur. Vérifiez que l'ordinateur est allumé. Le bouton AUTO ne marche pas La fonction auto ne marche qu'en mode VGA-Analog (VGA-Analogique). Si les résultats ne sont pas bons, vous pouvez faire un ajustement manuel avec le menu OSD. Remarque La fonction Auto ne marche pas dans le mode DVI-Digital (DVI-Numérique) car elle est inutile dans ce mode. Signes visibles de fumée ou d'étincelles N'effectuez aucun dépannage. Débranchez immédiatement le moniteur de la prise d’alimentation secteur pour votre sécurité. Contactez immédiatement le service-client de Philips. Problèmes relatifs à l'image L'image n'est pas centrée Réglez la position de l'image en utilisant la fonction « Auto » dans le menu OSD. Réglez la position de l'image en utilisant la fonction Phase/Clock (Horloge) du Setup (installation) dans les commandes principales du menu à l'écran. Elle ne fonctionne qu'en mode VGA. L'image vibre sur l'écran Contrôlez le branchement du câble signal au niveau de la carte graphique ou du PC. Un scintillement vertical apparait Réglez l'image en utilisant la fonction « Auto » dans le menu OSD. Éliminez les barres verticales en utilisant la fonction Phase/Clock (Horloge) du Setup (installation) dans les commandes principales du menu à l'écran. Elle ne fonctionne qu'en mode VGA.46
e et Foire Aux Questions Un scintillement horizontal apparait Réglez l'image en utilisant la fonction « Auto » dans le menu OSD. Éliminez les barres verticales en utilisant la fonction Phase/Clock (Horloge) du Setup (installation) dans les commandes principales du menu à l'écran. Elle ne fonctionne qu'en mode VGA.
sombre Réglez le contraste et la luminosité en utilisant le menu à l'écran. Des « images résiduelles », « brûlures » ou « images fantômes » apparaissent lorsque l’alimentation est coupée. L'affichage sans interruption d'image statique ou immobile sur une longue période peut engendrer une « brûlures », également appelée « images résiduelles » ou « images fantômes » sur votre écran. Les images « rémanentes », « en surimpression » ou « fantômes » sont un phénomène bien connu de la technologie des panneaux d'écran de moniteur. Dans la plupart des cas, cette « rémanence à l’extinction », ou « image résiduelle » ou « image fantôme » disparaît progressivement une fois l’alimentation éteinte. Activez systématiquement un programme économiseur d’écran en mouvement lorsque votre écran n’est pas sollicité. Activez systématiquement une application de rafraîchissement périodique de votre moniteur pour afficher un contenu statique fixe. Les symptômes de « brûlure », d’« image résiduelle » ou d’« image fantôme » ne disparaîtront pas et ne pourront pas être réparés si vous n'utilisez pas un économiseur d'écran ou une application de rafraîchissement périodique de l'écran. Ce dommage n'est pas couvert par votre garantie.
ou brouillé. Réglez la résolution d'affichage du PC sur celle recommandée pour le moniteur. Des points verts, rouges, bleus, sombres et blancs apparaissent à l'écran Les points rémanents sont une caractéristique normale du cristal liquide utilisé dans la technologie d'aujourd'hui ; veuillez lire la section relative aux pixels défectueux pour plus de détails. Le voyant « Marche » est trop puissant et me gêne Vous pouvez ajuster le voyant « Marche » en utilisant Configuration DEL d’alimentation dans le menu OSD. Problème audio Aucun son Vérifiez si le câble audio est correctement relié au PC et le moniteur. Vérifiez que la fonction Muet n’est pas activée. Appuyez sur "MENU" OSD, choisissez "Audio" puis "Muet". Vérifiez que le réglage est « Off » (Arrêt). Appuyez sur “Volume” dans le menu OSD pour régler le volume. Problème USB Les périphériques USB ne fonctionnent pas. Vérifiez si le câble USB est correctement relié au moniteur. Éteignez votre moniteur puis rallumez-le. Vous avez peut-être besoin d'installer/ réinstaller les pilotes USB sur votre PC et de vérifier que le hub est actif. Rebranchez vos périphériques USB. Pour une assistance plus approfondie, veuillez consulter la liste des Centres d'information aux clients et contacter un représentant du service client Philips.47
pannage et Foire Aux Questions
8.2 Questions fréquentes -
SmartControl Premium Q1. J'ai remplacé le moniteur de mon PC par un nouveau moniteur et SmartControl Premium ne marche
Rép.: #$!# SmartControl Premium marche correctement. Si ce n'est pas le cas, vous devrez supprimer puis réinstaller SmartControl Premium pour garantir la bonne installation du pilote. Q2. Les fonctions de SmartControl Premium marchaient correctement avant mais ne marchent plus
Rép.: Si vous avez effectué les opérations suivantes, il faudra peut-être réinstaller le pilote du moniteur. Remplacez la carte graphique par une autre Mettez à jour le pilote vidéo Activités sur le système d'exploitation, telles que service pack ou patch Exécutez la mise à jour de Windows ainsi que le pilote du moniteur et/ou vidéo mis à jour Windows a été redémarré alors que le moniteur était hors tension ou déconnecté. Pour résoudre le problème, cliquez avec le bouton droit sur My Computer (Poste de travail), puis sur Properties (Propriétés) -> Hardware (Matériel)-> Device Manager (Gestionnaire de périphériques). Si la mention « Plug and Play Monitor » (Moniteur Plug-and-Play) accompagne l'icône du Monitor (moniteur), il vous faudra procéder à une nouvelle installation. Désinstallez simplement SmartControl Premium et réinstallez-le. Q3. Après avoir installé SmartControl Premium, lorsque je clique sur l'onglet SmartControl Premium, rien ne se passe ou un message d'erreur apparaît.
Rép.: Il se peut que votre carte graphique ne soit pas compatible avec SmartControl Premium. Si votre carte graphique fait partie des marques susmentionnées, essayez de télécharger le pilote de la carte graphique le plus récent depuis le site Internet correspondant à ladite marque. Installez le pilote. Désinstallez SmartControl Premium, et réinstallez-le à nouveau. Si cela ne fonctionne toujours pas, c'est que la carte graphique n'est pas prise en charge. Veuillez visiter le site Web
version du pilote de SmartControl Premium est disponible. Q4. Lorsque je clique sur Product Information (Informations produit), toutes les informations n'apparaissent
Rép.: Le pilote de votre carte graphique n'est peut-être pas la toute dernière version disponible et ne prend donc pas totalement en charge l'interface DDC/CI. Essayez de télécharger la toute dernière version du pilote de la carte graphique depuis le site Internet de la marque de la carte. Installez le pilote. Désinstallez SmartControl Premium et réinstallez-le à nouveau. Attention Theft Deterence is Enabled Q5. J'ai égaré mon code PIN pour la fonction Theft Deterrence (Système
Rép.: Le service client de Philips a le droit de vous demander une preuve *48
e et Foire Aux Questions
du moniteur. Veuillez noter que la fonction antivol est une option proposée gratuitement. La gestion des numéros PIN est de la seule responsabilité de l'utilisateur ou de l'organisation qui les met en place. Si un numéro PIN est oublié, le service client de Philips peut vous le réinitialiser moyennant un coût et après en avoir
n'est pas prise en charge par les conditions standards de la garantie. Q6. Dans un moniteur avec la fonction SmartImage, le schéma sRVB de la fonction Température des couleurs dans SmartControl Premium ne
Rép.: Lorsque Smartlmage est activé, le schéma sRGB est automatiquement désactivé. Pour utiliser sRVB, vous devez désactiver SmartImage en utilisant le bouton sur le panneau avant de votre moniteur.
8.3 Questions générales
Q1 : Lorsque j'installe mon moniteur, que
Rép.: Résolution recommandée pour ce moniteur : 2560 x 1080 à 60 Hz. Débranchez tous les câbles, puis branchez votre PC sur le moniteur que vous utilisiez précédemment. Dans Windows Start Menu (Menu Démarrer de Windows), choisissez Settings/ Control Panel (Paramètres/Panneau de configuration) Dans Fenêtre du Panneau de configuration, sélectionnez l'icône Display (Affichage) Dans Display control panel (Panneau de configuration Affichage), sélectionnez l'onglet « Settings » (Paramètres). Dans l'onglet Paramètres, dans la boîte « desktop area » (zone bureau), déplacez la réglette sur 2560 x 1080 pixels. Ouvrez les « Advanced Properties » (Propriétés avancées) et réglez le Taux de rafraîchissement sur 60 Hz. Cliquez ensuite sur OK. Redémarrez votre ordinateur, reprenez les étapes 2 et 3 et vérifiez que votre PC est bien réglé sur 2560 × 1080 à 60 Hz. Éteignez votre ordinateur, débranchez votre ancien moniteur puis reconnectez votre moniteur Philips. Mettez votre moniteur sous tension, puis allumez votre PC. Q2 : Quel est le taux de rafraîchissement
Rép.: Le taux de rafraîchissement recommandé pour les moniteurs LCD est de 60Hz. En cas de perturbation au niveau de l'écran, vous pouvez l'ajuster sur 75Hz pour tenter de supprimer le brouillage.
Rép.: " pilote de votre moniteur. Suivez les instructions de votre manuel d'utilisateur pour installer les pilotes. Au moment de l'installation de votre moniteur, votre ordinateur peut vous demander
.inf et .icm) ou un disque contenant les pilotes. Suivez les instructions pour insérer le CD-ROM inclus dans cet emballage. Les pilotes du moniteur (les
Rép.: Le pilote de votre carte graphique et le moniteur déterminent ensemble les résolutions disponibles. Vous pouvez choisir la résolution voulue depuis le49
), sous « Display properties » (Propriétés
Q5 : Que faire si je m'embrouille pendant
Rép.: Appuyez simplement sur le bouton puis sélectionnez « Reset » (Réinitialiser) pour rétablir tous les paramètres d’origine.
Rép.: En général, il est recommandé d'éviter de soumettre la surface du panneau à un choc excessif et de le protéger contre les objets émoussés ou pointus. Lorsque vous manipulez le moniteur, assurez-vous de ne pas appliquer de pression ou de force sur le côté panneau. Cela pourrait affecter vos conditions de garantie. Q7 : Comment nettoyer la surface du
Rép.: Pour un nettoyage normal, utilisez un chiffon propre et doux. Pour un nettoyage plus en profondeur, utilisez de l'alcool isopropylique. N'utilisez pas de solvant, comme l'alcool éthylique, l'éthanol, l'acétone, l'hexane, etc.
couleurs depuis la commande du menu à l'écran. Suivez la procédure ci-dessous : Appuyez sur le bouton pour afficher le menu OSD (affichage à l’écran).
sélectionner l'option [Color] (Couleur) puis appuyez ensuite sur le bouton pour ouvrir le sous-menu de réglage des couleurs ; il y a trois réglages indiqués ci-dessous.
1. Color Temperature (Température de
couleurs) : Les six réglages sont 5 000K, 6 500K, 7 500K, 8 200K, 9 300K et 11 500K. Avec un réglage dans de température de 5 000K, l'écran apparaît « chaud », avec une tonalité rouge- blanc, alors que la température 11 500K est plus « froide », avec une tonalité bleu-blanc.
2. sRGB: il s'agit d'un réglage standard
permettant d'assurer le bon échange des couleurs entre différents appareils (par exemple les appareils photos numériques, les moniteurs, les imprimantes, les scanners, etc.)
: L'utilisateur peut choisir son réglage préféré des couleurs en ajustant le rouge, le vert et le bleu. Remarque Une mesure de la couleur de la lumière émise par un objet lorsqu'il est chauffé. Cette mesure s'exprime en termes d'échelle absolue (degrés Kelvin). Les températures Kelvin faibles, comme 2 004K, sont rouges. Les températures plus élevées, comme 9 300K sont bleues. La température neutre est blanche, à 6 504K. Q9 : Est-il possible de connecter mon moniteur à n'importe quel PC, station
Rép.: Oui. Tous les moniteurs Philips sont compatibles avec les PC, les Mac et les stations de travail standard. Vous aurez peut-être besoin d'un adaptateur de câble pour brancher le moniteur sur un système Mac. Nous vous recommandons de contacter votre représentant commercial Philips pour plus d'informations. Q10 : Les moniteurs Philips disposent-ils de
Rép.: Oui, les moniteurs sont compatibles 'Plug-and-Play' avec Windows 7, Vista , XP , NT , Mac OSX et Linux.50
e et Foire Aux Questions Q11 : Qu'appelle-t-on « brûlures », « images résiduelles », ou « image fantôme »
Rép.: Y?" statique ou immobile sur une longue période peut engendrer une « rémanence à l’extinction », également appelée « image résiduelle » ou « image fantôme » sur votre écran. Les images « rémanentes », « en surimpression » ou « fantômes » sont un phénomène bien connu de la technologie des panneaux d'écran de moniteur. Dans la plupart des cas, cette « rémanence à l’extinction », ou « image résiduelle » ou « image fantôme » disparaît progressivement une fois l’alimentation éteinte. Activez systématiquement un programme économiseur d’écran en mouvement lorsque votre écran n’est pas sollicité. Activez systématiquement une application de rafraîchissement périodique de votre moniteur pour
Avertissement Les symptômes de « brûlure », d’« image résiduelle » ou d’« image fantôme » ne disparaîtront pas et ne pourront pas être réparés si vous n'utilisez pas un économiseur d'écran ou une application de rafraîchissement périodique de l'écran. Ce dommage n'est pas couvert par votre garantie.
pas d'obtenir un texte clair, le contour
Rép.: Votre moniteur fonctionne de façon optimale en utilisant la résolution 2560
- ¸~¢~Z>~¹#$?" optimal, utilisez cette résolution.
8.4 Questions fréquences sur les
chaînes daisy Q1 : Quelles sont les cartes graphiques qui
Rép.: Pour utiliser des chaînes daisy, une carte graphique AMD HD6850 ou plus est requise. Pour les cartes graphiques
fournisseur de carte graphique pour le dernier support de chaîne daisy pour le port DisplayPort. Q2 : Est-ce que le câble DP doit être v1.2
Rép.: Pour les chaînes daisy, le câble DisplayPort 1.2 doit être utilisé pour une meilleure transmission des données. Q3 : Combien d'écrans peuvent être connectés en chaîne daisy en même
Rép.: Cela dépend de votre carte graphique, veuillez consulter le fabricant de votre carte graphique.
8.5 Questions fréquences sur
MultiView Q1 : Pourquoi je ne peux pas activer PiP ou PbP quand les sources sont DVI et
Rép.: Veuillez vous référer au tableau suivant pour la source principale et la source secondaire. POSSIBILITÉ SOUS-SOURCE (xl) Entrées
Rép.: Oui, vous pouvez choisir entre 3 taille : [Small (Petite)], [Middle (Moyenne)],51
e et Foire Aux Questions [Large] (Grande). Vous pouvez appuyer sur pour ouvrir le menu OSD. Choisissez l'option préférée [PiP Size] (Taille PiP) dans le menu principal [PiP / PbP]. Q3 : Comment faire pour écouter à l'audio,
Rép.: Normalement, la source audio est lié à la source de l'image principale. Si vous voulez changer la source d'entrée audio (par exemple : écouter votre lecteur MP3 indépendamment de la source d'entrée vidéo), vous pouvez appuyer sur pour ouvrir le menu OSD. Choisissez l'option préférée [Audio Source] (Source audio) dans le menu principal [Audio]. Veuillez noter que la prochaine fois que vous allumez votre moniteur, le moniteur sélectionnera par défaut la source audio que vous avez précédemment sélectionné. Dans le
devrez refaire les étapes de sélection pour sélectionner à nouveau la source audio préférée par défaut. +'0, +'0,
'LVSOD\3RUW $XGLR6RXUFH© 2013 Koninklijke Philips Electronics N.V. Tous droits réservés. Philips et l’emblème Philips Shield sont des marques commerciales déposées de Koninklijke Philips Electronics N.V. et sont utilisées sous licence de Koninklijke Philips Electronics N.V.
