MODE D'EMPLOI G16 KLIPSCH

7. NE PAS OBSTRUER les orifices de ventilation. Installer conformément aux instructions du

9. UTILISEZ UNIQUEMENT les accessoires préconisés par le constructeur.

10. UTILISER exclusivement avec un chariot, un support, un trépied, une console

ou un bâti recommandé par le fabricant ou vendu avec l’appareil. Lorsqu’un chariot est

utilisé, faire preuve de prudence pour déplacer l’ensemble chariot/appareil afin d’éviter un

renversement pouvant causer des blessures.

Le point d’exclamation contenu dans un triangle équilatéral avertit l’utilisateur de la

présence, dans la documentation qui accompagne l’appareil, de consignes d’utilisation et

de maintenance importantes.

L’éclair fléché dans un triangle équilatéral avertit l’utilisateur de la présence d’une

« tension dangereuse » non isolée à l’intérieur de l’appareil et d’une valeur suffisante

pour constituer un risque de choc électrique.

AVERTISSEMENT : Pour réduire les risques d’incendie et d’électrocution, ne pas exposer cet appareil à

la pluie ni à l’humidité.

AVERTISSEMENT : Ne pas poser sur ce produit de sources de flammes nues telles que des bougies.

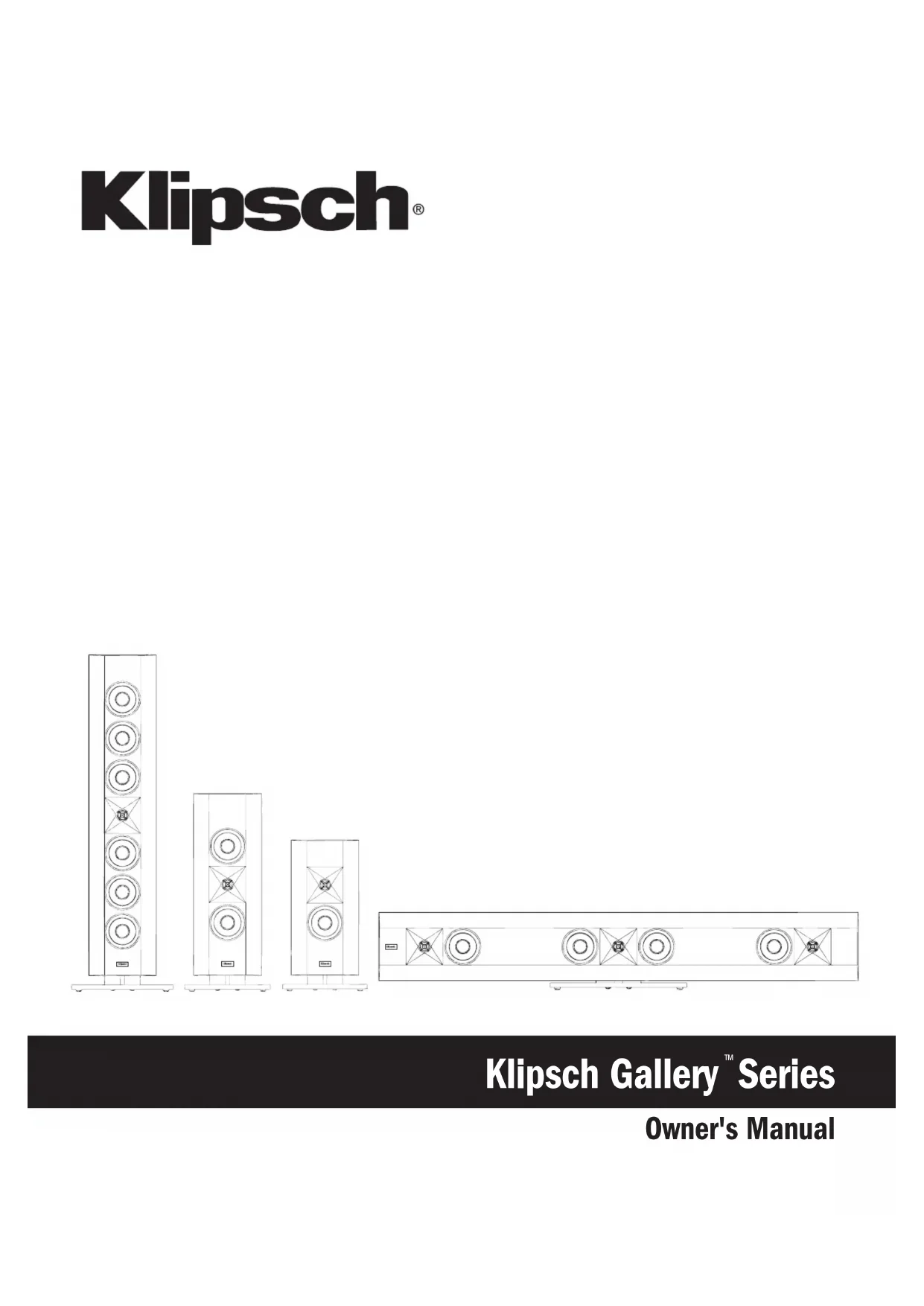

MERCI Merci d’avoir acheté les enceintes Klipsch de la gamme Gallery. Chaque enceinte

apporte le son fidèle et légendaire de Klipsch en s’intégrant harmonieusement

dans chaque décor en un style de grande classe. Les modèles G-12, G-16

et G-28 sont conçus pour fonctionner verticalement ou horizontalement en

enceintes gauche, centrale, droite ou ambiophonique tandis que la barre de son

G-42 regroupe les trois canaux frontaux dans un caisson esthétique. Chaque

modèle est de haute qualité, élégant, monté sur un piètement en verre trempé

pour être placé sur un support, une table ou une étagère, avec des encoches en

trou de serrure pour un montage mural.

ENREGISTREMENT DU PRODUIT Enregistrez le produit en ligne à l’adresse www.klipsch.com/register

• Klipsch Group, Inc. (KGI) vous tiendra au courant des nouveaux produits et

• Vos coordonnées ne seront jamais revendues.

• Ces informations d’enregistrement ne sont pas utilisées pour la garantie.

Conservez le reçu pour les réclamations sous garantie.

PLACEMENT DANS LA PIÈCE Avant de commencer — Installez les pieds ou autres accessoires nécessaires

pour certaines enceintes Klipsch.

Enceintes des canaux principaux gauche et droit — Pour obtenir le son le

plus spacieux, KGI conseille de placer les enceintes avant gauche/droite G-12,

G-16 ou G-28 à une distance de 2 à 4,5 m l’une de l’autre avec la position

d’écoute située de 1 à 1,5 fois la distance séparant les enceintes. On peut encore

obtenir un son excellent en plaçant/montant ces enceintes près des deux côtés

de l’appareil de télévision si l’esthétique le demande.

Enceintes de canal central — Les enceintes servant d’enceintes de canal

central ont été conçues pour donner l’impression que les dialogues et les sons

principaux proviennent de l’écran vidéo. Ces enceintes doivent donc être placées/

montées horizontalement, le plus près possible de l’écran, de préférence à au

moins 2,5 cm directement en dessous de l’écran. La barre de son à trois canaux

G-42 doit être aussi placée/montée de cette façon.

Enceintes des canaux ambiophoniques arrière — Les enceintes ambiopho-

possible de les installer sur le mur derrière la position d’écoute. Le placement

final des enceintes ambiophoniques dépend des caractéristiques de la pièce.

INSTALLATION SUR SOCLE DES ENCEINTES ET DE LA BARRE DE SON Si vous placez les enceintes G-12, G-16, G-28 ou la barre de son G-42 sur

un support, une table, etc. (au lieu de les monter sur un mur), vous devez fixer

avec les vis incluses le socle en verre trempé fourni.

Avant de fixer un socle, vous devez avoir le fil que vous allez raccorder à

cette enceinte car la fixation du socle et le raccordement du fil à une enceinte

s’effectuent en même temps (voir la section « Raccordement » pour le rac-

cordement correct du fil).

Les enceintes G-12, G-16 et G-28 peuvent être fixées verticalement ou

positions différentes à l’arrière. La barre de son G-42 ne peut être fixée à son

socle qu’en position horizontale. Fixez le socle de la manière suivante :

1. Insérez les fils des enceintes (un jeu pour les enceintes G-12, G-16 et G-28

et trois jeux pour les canaux gauche, droit, central pour la barre de son

G-42) à l’intérieur du trou à l’arrière du socle et tirez par le haut du socle

2. Placez l’enceinte/la barre de son sur la nervure du haut du socle, en alig-

son G-12 n’a qu’une douille quand elle est en position horizontale et celle-

ci doit être alignée avec le trou gauche du haut du socle). (voir Figure 2)

3. En utilisant un tournevis cruciforme, vissez partiellement les vis dans les

douilles des enceintes sans les serrer à fond. (voir Figure 2)

4. En montage vertical, raccordez les fils des enceintes (voir Figure 2),

réglez les fils pour qu’ils rentrent dans l’encastrement autour des bornes

et serrez les vis cruciformes sur le socle. En montage horizontal,

faites passer le fil d’enceinte du centre arrière de l’enceinte par le ou les

canaux d’enceinte, raccordez les fils d’enceinte à l’identique par rapport

au montage vertical, puis serrez les vis cruciformes sur le socle. Avec la

barre de son G-42, utilisez les deux canaux pour faire passer les trois

jeux de fils jusqu’aux bornes de l’enceinte. (voir Figure 3) (Remarque

: l’utilisation d’un fil d’enceinte de calibre 18 ou plus sur le G-42

les canaux). Au besoin, utilisez la bande adhésive incluse pour maintenir

en place l’excédent de fil. Pour changer la direction sur le logo Klipsch

enceinte avant tirez légèrement sur un côté de lui et faire pivoter de 45 ˚.

AVERTISSEMENT AVERTISSEMENT : Ne pas ouvrir ! Risque d’électrocution. Les tensions

présentes dans cet appareil peuvent être mortelles. Cet appareil ne contient pas

de pièces pouvant être remplacées par l’utilisateur. Tout travail de dépannage

doit être confié à un réparateur professionnel compétent.

RISQUE D’ÉLECTROCUTION.

mur, ne raccordez pas les socles. Trouvez un endroit qui convient pour chaque

enceinte sur une paroi et effectuez tout le câblage à toutes les positions avant

de monter les enceintes au mur. Ne montez pas les enceintes au plafond.

1. Si vous avez le modèle G-28 ou G-42, utilisez le gabarit inclus et choisis-

sez la position de montage pour l’enceinte (horizontale ou verticale). Épinglez

le gabarit au mur en vérifiant qu’il est de niveau (pour un montage horizon-

tal) ou vertical (pour un montage vertical) et correctement positionné, centré

avec les points centraux de la télévision, par exemple. Faites une marque sur

le mur pour repérer le trou-guide en utilisant le gabarit et retirez ce dernier.

Si vous utilisez l’enceinte G-12 ou G-16, faites une marque sur le mur

pour repérer 2 trous-guides écartés l’un de l’autre de 23,5 cm (9,26”) pour

l’enceinte G-12 ou de 33,6 cm (13,25”) pour l’enceinte G-16 (assurez-

dégagement minimum de 2,5 cm entre le coffret de l’enceinte et l’appareil

de télévision. N’oubliez pas qu’une fois montée, l’enceinte se bloque en une

position située à 8 mm au-dessous où les trous-guides ont été percés.

2. Prépercez les trous-guides aux endroits marqués. Si vous percez dans un

poteau d’ossature murale (position idéale), il est recommandé d’utiliser des

vis de montage nº 10 (non inclues) pour monter le support de l’enceinte (G-

28 et G-42) ou l’enceinte elle-même (G-12 et G-16). S’il n’y a aucun poteau

à l’endroit où les trous-guides sont situés, installez des ancrages muraux

(non inclus) dans les trous-guides pour tenir le support ou l’enceinte. Les

ancrages muraux doivent pouvoir supporter au moins 2,75 kg (G-12 et

G-16) ou 5,5 kg (G-28 et G-42).

montage horizontal, faites passer le fil jusqu’aux canaux qui commencent

sur la partie centrale arrière de l’enceinte, puis continuez d’acheminer le fil

par le ou les canaux et fixez chaque fil au raccordement de la borne à vis,

comme pour le montage vertical. (voir Figure 3) (Remarque : l’utilisation

d’un fil d’enceinte de calibre 18 ou plus gros peut empêcher le ou les

bande adhésive incluse sur un point sur le canal pour maintenir les fils en

place dans le canal. Pour changer la direction sur le logo Klipsch enceinte

avant tirez légèrement sur un côté de lui et faire pivoter de 45 ˚.

4. Doucement, poussez l’enceinte dans les deux tenons sur le support monté

par ses deux encoches en trou de serrure (G-28 et G-42) ou sur les deux vis

dans la paroi (G-12 et G-16) et poussez de 8 mm au-dessous de l’endroit

pour bloquer en position.

RACCORDEMENT Raccordement des enceintes G-12, G-16, G-28 – En utilisant du fil d’enceinte

canaux correspondants de l’amplificateur.

Raccordement de la barre de son G-42 – Comme cette enceinte contient les

canaux GAUCHE, DROIT et CENTRAL, raccordez chacun de ces canaux à partir

de l’amplificateur comme indiqué ci-dessus aux bornes désignées « Left »

(Gauche), « Right » (Droit) et « Center » (Centre) sur le G-42.

SOINS ET NETTOYAGE SPEAKER Votre Klipsch Gallery ™ le Président a un fini durable qui devrait seulement ex-

iger d’époussetage à sec ou nettoyage avec un chiffon sec. Évitez d’utiliser des

nettoyants abrasifs ou à base de solvants et détergents. La grille unique pour

le haut-parleur est constitué d’un morceau de tissu rectangulaire transparent

avec des tiges en métal le long de deux côtés. Il est maintenu en place par des

aimants encastrés dans une fente de chaque côté de l’arrière de l’armoire.

Retirez soigneusement la tige de métal loin d’un côté, puis l’autre pour retirer

le gril. Le gril est conçu pour être aussi léger et acoustiquement transparent

que possible de sorte qu’il n’existe pas de cadre rigide derrière elle. Pour cette

raison, il pourrait être nécessaire afin de «lisser» le tissu une fois que le gril est

attaché au cabinet à l’aide de deux pouces de tirer le tissu appris de haut en

bas (ou côté à l’autre si l’appareil est monté horizontalement).

final de los altavoces surround depende de las características de la sala.

MONTAJE DEL ALTAVOZ O LA BARRA DE SONIDO EN SU BASE Si los altavoces G-12, G-16 y G-28 o la barra de sonido G-42 se ponen sobre

un pedestal, una mesa, etc. (en lugar de montarlos en la pared), es necesario

montarlos en las bases de vidrio templado con los tornillos que se incluyen.

Antes de comenzar a montar el altavoz en la base, tenga a mano el cable que le va

a conectar, porque el montaje en la base y la conexión del cable de altavoz se hacen

al mismo tiempo (en la sección “Conexiones’ se muestran las conexiones correctas).

2. Coloque el altavoz o la barra de sonido sobre el caballete de la parte de

arriba de la base alineando los agujeros con los insertos roscados del

posición de montaje (horizontal o vertical). Fije con chinches la plantilla en la

pared asegurándose de que esté nivelada (cuando vaya a hacer un montaje

horizontal) o a plomo (cuando vaya a hacer un montaje vertical) y correcta-
