fr-BEDescription de l'appareil 4

Votre contribution à la protection de l’environnement 5

Emballage recyclable 5

Elimination de votre ancien appareil 5

Consignes de sécurité et mises en garde 6

Comment économiser de l’énergie ? 11

Mise en marche et arrêt de l'appareil 12

En cas d'absence prolongée13

La bonne température 14

Réglage de la température 14

Valeurs possibles pour la température15

Affichage de la température 15

Luminosité de l’afficheur de température15

Alarme de température 17

Alarme de la porte 17

Activation du système d’alarme17

Désactivation du signal d’alarme sonore 17

Utilisation de la fonction SuperFrost 18

Fonction SuperFrost18

Congélation et conservation19

Capacité maximale de congélation 19

Que se passe-t-il lorsque vous congelez des produits frais ?19

Conservation des produits surgelés 19

Congélation de produits frais 20

Conseils pour la congélation 20

Avant la congélation 21

Rangement des produits dans l'appareil 21

Congélation de grandes quantités 21

Calendrier de congélation 21

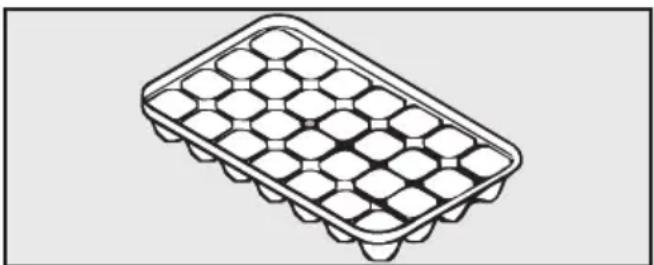

Préparation de glaçons 22

Refroidissement rapide de boissons 22

2Utilisation de la tablette de congélation 23

Utilisation de l'accumulateur de froid 23

Intérieur, accessoires 25

Dispositifs d'aération et de ventilation 25

Joint d'étanchéité de la porte 25

Provenance des différents bruits 30

Service après-vente/garantie 31

Raccordement électrique 32

Instructions de montage 33

Lieu d’installation 33

Classe climatique 33

Aération et ventilation 33

Avant l’encastrement de l’appareil 34

Votre ancien appareil était-il doté d’un autre type de charnières ?34

Dimensions d'encastrement 35

Réglage des charnières de la porte 36

Changement des charnières37

Porte de l’appareil 37

Montage de l'appareil 40

Poids de la porte du meuble 40

Encastrement dans un compartiment 40

Montage de la porte de l'appareil 44

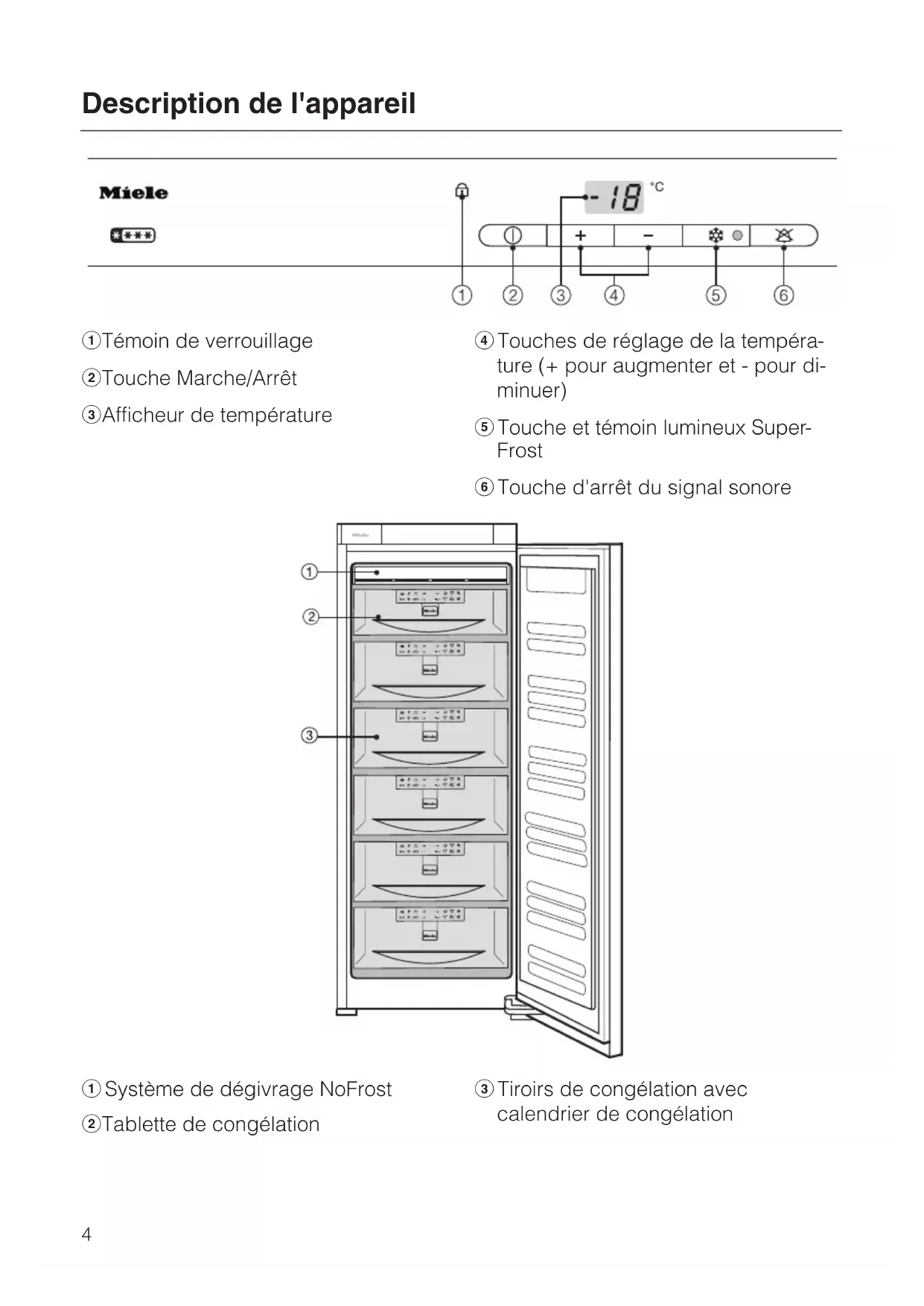

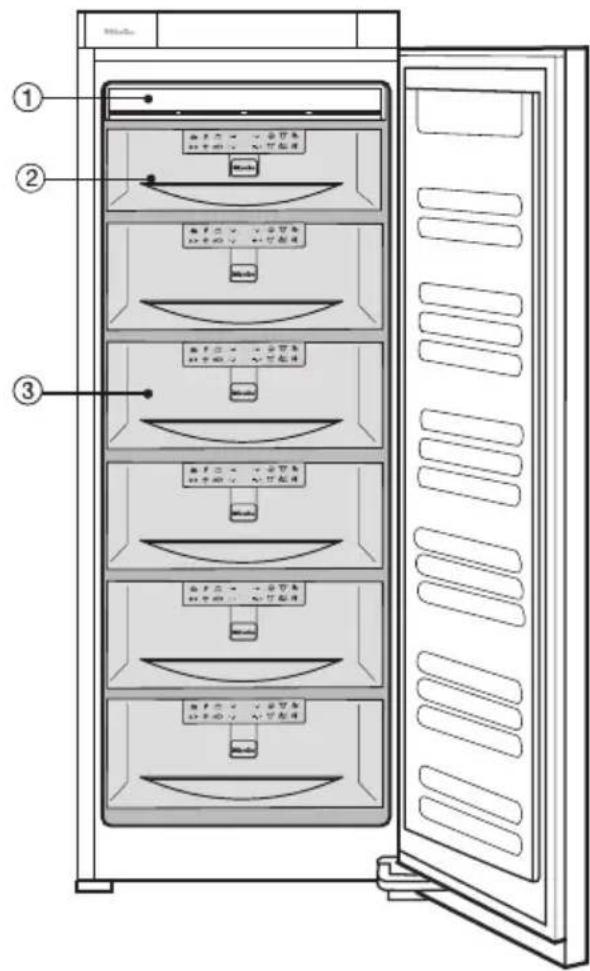

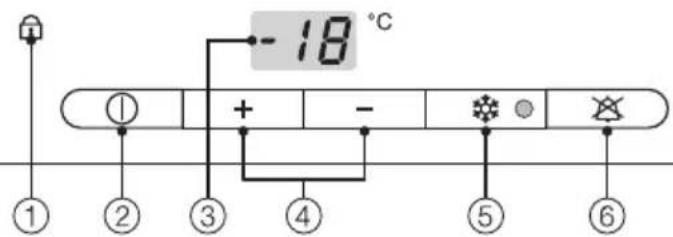

3a Témoin de verrouillage

b Touche Marche/Arrêt

c Afficheur de température

a Système de dégivrage NoFrost

b Tablette de congélation

d Touches de réglage de la tempéra

ture (+ pour augmenter et - pour di

e Touche et témoin lumineux Super

f Touche d'arrêt du signal sonore

c Tiroirs de congélation avec

calendrier de congélation

Description de l'appareil

4Emballage recyclable

L’emballage protège l’appareil contre

d’éventuels dégâts pendant le trans

port. Le fabricant a opté pour un maté

riau supporté par l’environnement et

En réinsérant l’emballage dans le cir

cuit, on réduit la consommation de ma

tières premières et la prolifération des

déchets. Ne le jetez donc pas avec vos

déchets ordinaires mais portez-le plutôt

au parc à conteneurs communal le plus

proche. Pour savoir où ce dernier se

trouve, il vous suffit de vous adresser à

votre administration communale.

Elimination de votre ancien

Lors de l’achat de votre nouvel appareil,

vous avez payé une contribution. Elle ser

vira intégralement au futur recyclage de

cet appareil, qui contiendra encore des

matériaux utiles. Son recyclage permettra

de réduire le gaspillage et la pollution.

Si vous avez des questions à propos

de l’élimination de votre ancien appa

reil, veuillez prendre contact avec

le commerçant qui vous l’a vendu

– votre administration communale si

vous apportez votre ancien appareil

à un parc à conteneurs.

Veillez à ne pas endommager les tubu-

lures du circuit frigorifique de votre réfri

gérateur jusqu’à son enlèvement vers

une décharge assurant le recyclage des

matériaux. On évitera ainsi que le fluide

frigorifique contenu dans le circuit et

l’huile contenue dans le compresseur ne

soient libérés dans l’atmosphère.

Veillez aussi à ce que l’appareil reste

hors de portée des enfants jusqu’à ce

Votre contribution à la protection de l’environnement

5Cet appareil répond aux prescrip

tions de sécurité en vigueur. Une uti

lisation non conforme peut cepen

dant provoquer des dommages cor

porels et matériels.

Avant d'utiliser votre appareil pour la

première fois, lisez attentivement le

mode d'emploi. Vous y trouverez

des instructions importantes concer

nant l'installation, la sécurité, l'utilisa

tion et l'entretien de l'appareil. Vous

veillerez ainsi à votre sécurité et évi

terez d'endommager l'appareil.

Conservez précieusement ce mode

d'emploi afin de pouvoir le trans-

mettre à un éventuel propriétaire ul-

térieur de l'appareil.

Utilisation conforme

Cet appareil est réservé à un usage

domestique ou à une installation dans

des endroits similaires aux environne-

ments domestiques, par exemple :

dans des magasins, des bureaux ou

des environnements de travail sem

dans des propriétés agricoles ;

dans des hôtels, des motels, des

chambres d'hôtes et d'autres loge

ments de ce type, pour une utilisa

tion par les clients.

Cet appareil ne peut être utilisé qu'à

des fins ménagères pour conserver des

produits surgelés, congeler des pro

duits frais et préparer des glaçons.

Tout autre type d'utilisation est interdit

et peut être dangereux. Le fabricant

décline toute responsabilité en cas de

dommages causés par une utilisation

non conforme ou une manipulation in

correcte de l'appareil.

Cet appareil n'est pas destiné à être

utilisé par des personnes sans assis

tance ni supervision si leurs capacités

physiques, sensorielles ou mentales les

empêchent de l'utiliser en toute sécu

Si vous avez des enfants

Les enfants sont autorisés à utiliser

l'appareil seulement si vous leur en

avez expliqué le fonctionnement de

sorte qu'ils sachent l'employer correc-

tement. Ils doivent connaître les risques

inhérents à une mauvaise utilisation de

Surveillez les enfants se trouvant à

proximité de l'appareil. Ne les laissez

pas jouer avec l'appareil.

Consignes de sécurité et mises en garde

Vérifiez si l'appareil ne présente pas

de dommages apparents avant de l'ins

taller. Ne mettez jamais un appareil en

Un appareil endommagé peut repré

senter un danger pour votre sécurité !

En cas de dégât occasionné au cor

don d'alimentation, celui-ci doit être

remplacé par des professionnels

agréés afin d'éviter tout danger éven

tuel pour l'utilisateur.

Cet appareil contient de l'isobutane

(R600a), un gaz naturel sans danger

pour l'environnement, mais inflam-

mable. Il ne détruit pas la couche

d'ozone et ne contribue pas à l'effet de

serre. L'utilisation de ce gaz réfrigérant

peu polluant est en partie responsable

de l'augmentation des bruits de fonc-

tionnement. Outre le ronflement prove-

nant du compresseur, il se peut que

vous entendiez un bruit d'écoulement

dans l'ensemble du circuit de réfrigéra-

tion. Ces bruits sont malheureusement

inévitables, mais n'ont aucune inci

dence sur le fonctionnement de l'appa

Veillez à n'endommager aucune pièce

du circuit de réfrigération lors du trans

port et de l'installation de l'appareil. Les

projections de liquide réfrigérant peu

vent causer des lésions oculaires.

Si l'appareil est endommagé :

- évitez de le placer à proximité de

flammes ou de sources de chaleur ;

- retirez la fiche ;

- aérez la pièce dans laquelle se trouve

l'appareil pendant quelques minutes, et

- avertissez le service après-vente.

La taille de la pièce dans laquelle

est installé l'appareil doit être propor

tionnelle à la quantité de réfrigérant

qu'il contient. En cas de fuite, un mé

lange air-gaz inflammable risque de se

former si la pièce est trop petite.

La pièce doit avoir un volume d'au

pour huit grammes de réfri

gérant. La quantité de réfrigérant est in

diquée sur la plaque signalétique à l'in

térieur de l'appareil.

Le bon fonctionnement de l'appareil

n'est garanti que si ce dernier est ins

tallé et raccordé conformément au

Avant de raccorder l'appareil à la

prise secteur, assurez-vous que les va-

leurs de tension et de fréquence figu-

rant sur la plaque signalétique sont

conformes aux caractéristiques de

votre réseau électrique.

Ces données doivent absolument cor-

respondre pour éviter tout dommage à

l'appareil. En cas de doute, consultez

Le raccordement de l'appareil au ré

seau électrique ne peut pas être effec

tué au moyen de prises multiples ou de

rallonges. En effet, celles-ci ne garan

tissent pas la sécurité requise (par

exemple, risque de surchauffe).

Consignes de sécurité et mises en garde

La sécurité électrique de l'appareil

n'est garantie que lorsque celui-ci est

raccordé à une prise de terre régle

mentaire. Il est très important que cette

condition de sécurité fondamentale soit

respectée. En cas de doute, faites con

trôler votre installation par un électri

Le fabricant ne peut être tenu respon

sable de dommages causés par une

mise à la terre manquante ou défec

tueuse à l'installation (risque de dé

charge électrique, par exemple).

Les travaux d'installation, ainsi que

les interventions d'entretien et de répa-

ration, doivent être confiés exclusive-

ment à des professionnels agréés par

Des travaux d'installation, d'entretien ou

de réparation non conformes peuvent

présenter de graves dangers pour l'uti-

lisateur, pour lesquels le fabricant dé-

cline toute responsabilité.

La réparation de l'appareil pendant

la période de garantie doit être ef

fectuée exclusivement par un service

après-vente agréé par le fabricant,

faute de quoi les éventuels dégâts ulté

rieurs ne seront pas couverts par la ga

En cas de travaux d'installation,

d'entretien et de réparation, il faut dé

brancher l'appareil du réseau élec

L'appareil n'est débranché du réseau

électrique que lorsque l'une des condi

tions suivantes est remplie :

la fiche de l'appareil est débranchée.

Ne tirez pas sur le cordon d'alimen

tation, mais saisissez la fiche pour

débrancher l'appareil du réseau.

le fusible de l'installation électrique

Les éléments défectueux ne peu-

vent être remplacés que par des piè-

ces de rechange d'origine et de

marque Miele. Seule l'utilisation de ces

pièces permet au fabricant de garantir

la satisfaction aux exigences de sécu-

L'encastrement et le montage de cet

appareil dans des endroits instables

doivent être réalisés par des entrepri-

ses ou des personnes spécialisées afin

de garantir la sécurité d'utilisation de

Consignes de sécurité et mises en garde

8Utilisation appropriée

Ne touchez pas les produits conge

lés avec les mains mouillées. Elles

pourraient y rester collées sous l'effet

du froid et vous risqueriez de vous

Ne mettez pas directement dans

votre bouche des glaçons et des bâ

tonnets glacés (en particulier à base

d'eau) que vous venez de sortir du

Vos lèvres ou votre langue pourraient y

rester collées en raison de la tempéra

ture extrême de l'aliment et vous ris

queriez de vous blesser !

Ne recongelez jamais des aliments

partiellement ou totalement déconge-

Consommez-les le plus vite possible,

car ils perdent leur valeur nutritive et se

dégradent. Les aliments décongelés

peuvent être recongelés une fois cuits

Ne consommez pas d'aliments stoc

kés depuis trop longtemps, vous ris

queriez de vous intoxiquer.

La durée de conservation dépend de

nombreux facteurs tels que le degré de

fraîcheur, la qualité du produit et la

température de conservation. Suivez

les instructions du fabricant pour la

congélation et la durée de conservation

après ouverture des aliments.

Ne conservez aucune substance ex

plosive ni aucun produit contenant des

gaz propulseurs inflammables (bombes

aérosols, par exemple) dans l'appareil.

Des étincelles peuvent jaillir lors de la

mise en marche du thermostat et pro

voquer l'explosion de mélanges inflam

N'utilisez pas d'appareil électrique à

l'intérieur de cet appareil (par exemple

pour préparer de la glace). Cela pour

rait produire des étincelles. Il y a risque

Ne conservez aucune boîte, canette

ou bouteille contenant des boissons

gazeuses ou des liquides qui peuvent

congeler dans le congélateur. Celles-ci

et vous risqueriez de vous blesser ou

d'endommager l'appareil !

Sortez les bouteilles que vous avez

mises à rafraîchir au congélateur au

bout d'une heure maximum, sinon elles

pourraient éclater et vous risqueriez de

vous blesser ou d'endommager l'appa-

N'utilisez pas d'objets pointus ou

– gratter les couches de givre ou de

décoller les bacs à glaçons et les ali

ments pris dans la glace.

Vous risqueriez d'endommager le cir

cuit de refroidissement et de rendre

l'appareil inutilisable.

Ne traitez jamais le joint de porte

avec de l'huile ou de la graisse.

Vous risqueriez de le rendre poreux à

Consignes de sécurité et mises en garde

L'appareil est conçu pour une cer

taine classe climatique (température

ambiante de la pièce). Veillez à ce que

la température ambiante reste dans les

limites ainsi définies. La classe clima

tique est indiquée sur la plaque signa

létique située à l'intérieur de l'appareil.

Une température ambiante inférieure

entraîne un arrêt prolongé du système

frigorifique, si bien que l'appareil ne

parvient pas à maintenir la température

Ne placez jamais d'appareils de

chauffage électriques ou de bougies

dans l'appareil pour le dégivrer.

Vous pourriez endommager le plas-

N'utilisez pas de sprays dégivrants

Ceux-ci peuvent produire des gaz ex-

plosifs ou contenir des solvants ou des

gaz propulseurs susceptibles d'endom-

mager les pièces en plastique. Ils peu-

vent aussi s'avérer nocifs pour la santé.

Veillez à ne pas obstruer les fentes

d'aération et de ventilation situées res

pectivement dans le bas et dans le

Sinon, l'aération de l'appareil n'est plus

assurée. L'appareil consomme alors

plus d'électricité, ce qui risque d'en

dommager des composants de l'appa

N'utilisez en aucun cas un système

de nettoyage à la vapeur pour dégivrer

et nettoyer l'appareil.

La vapeur peut humidifier les pièces

sous tension de l'appareil et provoquer

Élimination de l'ancien appa

Détruisez le verrou ou le loquet de

votre ancien appareil au moment de

vous en débarrasser.

Vous éviterez ainsi que des enfants

mettent leur vie en danger en s'enfer

mant dans l'appareil.

Veillez à n'endommager aucune

pièce du circuit de réfrigération, par

perçant les tuyaux de l'évaporateur

contenant le réfrigérant ;

– pliant les conduits ou en

– grattant les couches de surface.

Les projections de liquide réfrigérant

peuvent causer des lésions oculaires.

Le fabricant de l'appareil décline

toute responsabilité en cas de dom-

mages dus au non-respect des

consignes de sécurité et des mises

Consignes de sécurité et mises en garde

10Consommation d'énergie

Consommation d'énergie

Installation Dans une pièce bien aérée Dans un espace confiné, non aéré

À l'abri de la lumière directe du soleil Exposition directe à la lumière du

À distance d'une source de chaleur

(radiateur, four, etc.)

À proximité d'une source de chaleur

(radiateur, four, etc.)

À une température ambiante idéale

À une température ambiante élevée

Ne pas recouvrir les fentes d'aéra

tion et enlever la poussière réguliè

Réglage de la tempéra

(réglage par palier)

Réglage moyen de2à3 Réglage plus élevé :

plus la température de la zone est

basse, plus la consommation

d'énergie est élevée !

Réglage de la tempéra-

ture Thermostat " au

(afficheur numérique)

Zone d'entreposage8à12°C Sur les appareils dotés d'un mode

" hiver ", veillez à ce que l'interrup-

teur soit coupé à des températures

ambiantes supérieures à 16 ou

Réfrigérateur entre 4 et 5 °C Zone PerfectFresh environ 0 °C Congélateur -18 °C Zone de vieillissement du vin entre

10 et 12 °C Utilisation Agencement des tiroirs, des clayet-

tes et des balconnets comme lors

N'ouvrir la porte que quand cela est

nécessaire et le moins longtemps

Ouvrir la porte souvent et longtemps

Bien ranger les marchandises Si les marchandises sont mal ran

gées, la porte devra rester ouverte

plus longtemps pendant que vous

cherchez un aliment.

Laisser refroidir les boissons et plats

chauds avant de les ranger dans

Les aliments chauds augmentent le

fonctionnement du dispositif de ré

frigération (l'appareil essaie de ré

duire la température).

Toujours conserver les produits

alimentaires emballés ou bien re

L'évaporation et la condensation

des liquides dans le réfrigérateur

entraînent des pertes de froid.

Placer les produits à décongeler

dans le réfrigérateur

Ne pas surcharger les comparti

ments afin que l'air puisse circuler.

Comment économiser de l'énergie ?

11Consommation d'énergie

Consommation d'énergie

Dégivrage Effectuer un dégivrage du congéla

teur en présence d'une couche de

La présence d'une couche de glace

amoindrit la diffusion du froid aux

produits surgelés et accroît la

consommation d'énergie !

Comment économiser de l'énergie ?

12Avant la première utilisation

Après le transport, attendez environ

30 minutes à une heure avant de

brancher l'appareil. Cette mesure de

précaution est très importante pour

garantir le bon fonctionnement ulté

rieur de l'appareil !

Nettoyez l'intérieur de l'appareil et les

accessoires à l'eau tiède, puis sé

chez-les avec un chiffon doux.

Mise en marche de l'appareil

^ Appuyez sur la touche Marche/Arrêt.

L'afficheur de température s'allume et

l'appareil commence à refroidir.

Pour que la température soit suffisam-

ment basse, laissez préalablement re

froidir l'appareil pendant quelques heu

res, avant d'y placer des aliments.

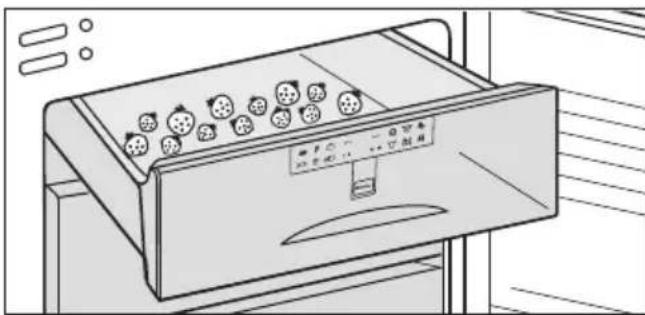

Accumulateur de froid

Placez l'accumulateur de froid dans le

tiroir de congélation du haut ou, pour

gagner de la place, sur la tablette de

congélation. Après environ 24 heures

dans le congélateur, l'accumulateur

peut produire sa pleine capacité de re

Appuyez sur la touche Marche/Arrêt

jusqu'à ce que l'afficheur de tempé

Le refroidissement s'arrête. (Si tel n'est

pas le cas, le verrouillage est activé !)

Grâce au verrouillage, vous éviterez

d'éteindre l'appareil par mégarde.

Activation/désactivation du verrouil

^ Maintenez la touche SuperFrost en-

foncée pendant environ 5 secondes.

Le témoin lumineux de la touche Su-

perFrost clignote, ainsi qu'un

l'afficheur de température.

Appuyez à nouveau sur la touche Su

; apparaît dans l'afficheur de tempéra

Les touches de réglage de la tempé

rature vous permettent de choisir

0 : le verrouillage est désactivé.

1 : le verrouillage est activé.

Appuyez sur la touche SuperFrost

pour enregistrer le nouveau réglage.

Mise en marche et arrêt de l'appareil

13Lorsque le verrouillage est activé, le té

moin de verrouillage

Appuyez sur la touche Marche/Arrêt

du congélateur pour quitter le mode

Sinon, le système repassera en mode

de fonctionnement normal après envi

En cas d'absence prolongée

Si vous ne comptez pas utiliser l'appa-

reil pendant un certain temps :

^ arrêtez l'appareil ;

^ débranchez la fiche de raccorde-

ment de l'appareil ou désactivez le

fusible de l'installation électrique ;

^ nettoyez l'appareil et

^ laissez la porte de l'appareil entrou-

verte afin d'éviter les odeurs de ren

En cas d'absence prolongée, si

vous laissez l'appareil débranché

sans l'avoir nettoyé et que vous

n'entrouvrez pas la porte, des moi

sissures risquent d'apparaître.

Mise en marche et arrêt de l'appareil

14Pour la conservation des aliments, il est

très important de choisir une bonne

température. Celle-ci permet en effet

de ralentir, voire d’empêcher, la dégra

dation des produits alimentaires par les

micro-organismes. La température in

fluence la vitesse de croissance des

micro-organismes. Si la température est

basse, ce processus se ralentit.

Pour congeler les produits frais et les

conserver pendant une longue période,

il faut une température de -18 °C.À

cette température, la croissance des

micro-organismes est stoppée nette.

Mais dès que la température dépasse à

nouveau la barre des -10 °C, les

micro-organismes s’attaquent à nou-

veau aux produits, et ceux-ci se

conservent alors moins longtemps.

C’est pourquoi les aliments partielle-

ment ou totalement décongelés ne peu-

vent être recongelés qu’une fois cuisi-

nés (cuits ou grillés). En effet, l’aug-

mentation de la température tue la plu-

part des micro-organismes.

La température dans l’appareil aug

en fonction de la fréquence et de la

durée d’ouverture de la porte (plus

souvent et plus longtemps la porte

est ouverte, plus la température aug

en fonction de la quantité d’aliments

conservés (plus cette quantité est

importante, plus la température aug

en fonction de la température des ali

pérature dans l’appareil augmente) ;

en fonction de la température am

biante (plus cette température est

importante, plus la température dans

l’appareil augmente).

L’appareil est conçu pour une cer

taine classe climatique (température

ambiante de la pièce). Veillez à ce

que la température ambiante reste

dans les limites ainsi définies.

Réglage de la température

Vous pouvez régler la température du

congélateur au moyen des deux tou

ches situées au-dessous de l’afficheur

Pour ce faire, appuyez sur l’une des

deux touches suivantes :

Touche + : la température augmente.

Touche - : la température diminue.

Pendant le réglage, la température cli

gnote dans l’afficheur.

Les modifications suivantes se produi

sent au niveau de l’afficheur de tempé

rature lorsque vous appuyez sur les

Première pression : la dernière

température entrée se met à cligno

À chaque pression suivante :

La température augmente ou di

minue par tranche de 1 °C.

Pression maintenue : la température

change de façon continue.

La bonne température

15Environ cinq secondes après la der

nière pression, l’affichage de la tempé

rature indique automatiquement la tem

pérature réelle qui règne dans le

Si vous avez modifié le réglage de la

température, vérifiez l’état de l’affichage

de la température au bout de 6 heures

si l’appareil n’est pas rempli et après

24 heures s’il est rempli. La tempéra

ture réelle ne sera ajustée qu’à ce mo

ment-là. Si la température est encore

trop élevée ou trop basse, réglez-la à

Valeurs possibles pour la

Vous pouvez régler la température

entre -14 °C et -28 °C.

L’obtention de températures extrêmes

dépend du lieu d’installation et de la

température ambiante. Si la tempéra-

ture ambiante est élevée, l’appareil

n’atteindra pas forcément la tempéra-

Affichage de la température

Normalement, l’afficheur de tempéra

ture indique la température qui règne à

l’endroit le plus chaud du congélateur.

Si la température ne se situe pas dans

l’intervalle de températures possibles

de l’afficheur (moins de 0°C), des traits

clignotent sur l’afficheur de tempéra

La température clignote dans l’affi

vous réglez la température ;

la température a augmenté de quel

ques degrés dans l’appareil, pour in

diquer une perte de froid.

Cette perte de froid momentanée ne

doit pas vous inquiéter si elle se produit

dans les situations suivantes :

la porte de l’appareil reste ouverte

plus longtemps que d’habitude, par

exemple lorsque vous retirez ou dé

posez une grande quantité d’ali

vous congelez des aliments frais.

Si la température du congélateur a dé

passé -18 °C pendant un certain laps

de temps, vérifiez si les produits sont

partiellement ou totalement déconge-

lés. Si tel est le cas, consommez ces

aliments le plus vite possible !

Luminosité de l’afficheur de

La luminosité de l’afficheur de tempéra-

ture est réglée sur la valeur minimale

lors de la livraison de l’appareil. Dès

que la porte est ouverte, qu’un réglage

est modifié ou que l’alarme est dé

clenchée, la luminosité de l’afficheur de

température augmente pendant environ

Vous pouvez régler la luminosité de l’af

ficheur de température en procédant

foncée pendant environ 5 secondes.

La bonne température

16Le témoin lumineux de la touche Su

l’affichage de la température.

Appuyez sur l’une des touches de ré

glage de la température jusqu’à ce

Appuyez à nouveau sur la touche Su

^ apparaît sur l’afficheur.

^ Vous pouvez à présent modifier la lu-

minosité de l’afficheur en appuyant

sur les touches de réglage de la tem-

pérature. Vous avez le choix entre les

1 : luminosité minimale

5 : luminosité maximale.

^ Appuyez sur la touche SuperFrost

pour enregistrer le nouveau réglage.

Appuyez sur la touche Marche/Arrêt

pour quitter le mode de réglage.

Sinon, le système repassera en mode

de fonctionnement normal après envi

La bonne température

17L’appareil est équipé d’un système

d’avertissement qui empêche la tempé

rature du congélateur d’augmenter

sans que vous vous en rendiez compte.

Ce système d’alarme évite ainsi la perte

d’énergie en cas d’oubli de fermeture

de la porte de l’appareil.

Alarme de température

Si la température augmente trop, un si

gnal sonore retentit, et le témoin l’affi

cheur de température clignote.

L’alarme se déclenche lorsque la tem

pérature augmente trop par rapport à

celle qui a été définie sur l’appareil.

Le signal visuel et sonore se déclenche

dans les cas suivants :

– trop d’air ambiant entre dans l’appa-

reil après avoir trié et retiré des pro-

– vous venez de mettre une grande

quantité d’aliments au congélateur ;

– lorsqu’ilyaeuunelongue panne de

Si la porte reste ouverte pendant plus

Activation du système

Le système d’alarme est automatique

ment activé. Il ne faut pas le mettre en

Désactivation du signal

Dès que la température prépro

grammée est atteinte à l’intérieur de

l’appareil, le signal d’alarme sonore

cesse de retentir et l’afficheur de tem

pérature reste allumé en permanence.

Toutefois, si le signal d’alarme sonore

vous dérange, vous avez la possibilité

^ Appuyez sur la touche Marche/Arrêt

Le signal d’alarme sonore cesse de

retentir. L’afficheur de température

clignote tant que l’état d’alarme est

actif. Ensuite, il reste allumé en per

manence. Le système d’alarme est

de nouveau opérationnel.

18Fonction SuperFrost

Pour congeler de manière optimale les

produits frais, activez la fonction Su

perFrost avant de commencer le pro

cessus de congélation.

Vous pouvez ainsi congeler le plus vite

possible les produits alimentaires, afin

de conserver la valeur nutritive, les vita

mines, l’apparence extérieure et le goût

lorsque vous placez des éléments

– si vous ne congelez pas plus de 2 ki-

los de produits par jour.

Activation de la fonction SuperFrost

Vous devez activer la fonction Super-

Frost 6 heures avant de mettre à

congeler les produits. Si vous comptez

utiliser la capacité maximale de

congélation, activez la fonction Su-

perFrost 24 heures à l’avance !

Appuyez sur la touche SuperFrost

jusqu’à ce que le témoin correspon

La température à l’intérieur de l’appareil

diminue, car celui-ci fonctionne avec sa

capacité maximale de refroidissement.

Désactivation de la fonction

La fonction SuperFrost s’arrête automa

tiquement, au plus tôt après environ 30

heures, et au plus tard après 65 heu

res. Le témoin lumineux correspondant

s’éteint et l’appareil recommence à

fonctionner normalement.

Pour économiser l’énergie, vous pou

vez désactiver manuellement la fonc

tion SuperFrost dès qu’une température

constante d’au moins -18 °C est at

teinte dans le congélateur. Contrôlez la

température dans l’appareil.

^ Appuyez sur la touche SuperFrost

jusqu’à ce que le témoin correspon-

L’appareil recommence alors à fonc-

tionner normalement.

Utilisation de la fonction SuperFrost

19Capacité maximale de

Pour que les aliments congèlent à cœur

le plus vite possible, il convient de ne

pas dépasser la capacité maximale de

congélation. La capacité maximale de

congélation sur 24 heures est indiquée

sur la plaque signalétique " Capacité

maximale de congélation ... kg/24 h ".

La capacité maximale de congélation

indiquée sur la plaque signalétique a

été déterminée conformément à la

norme DIN EN ISO 15502.

Que se passe-t-il lorsque vous

congelez des produits frais ?

Il est préférable de congeler le plus vite

possible les produits alimentaires afin

de conserver la valeur nutritive, les vita-

mines, l'aspect et le goût des aliments.

Plus le processus de congélation est

lent, plus grande est la quantité de li-

quide qui s'épand des cellules vers le

milieu ambiant. En conséquence, les

cellules se recroquevillent sur elles-mê

Or, lors de la décongélation, les cellu

les ne récupèrent qu'une partie du li

Concrètement, cela signifie que les ali

ments perdent une grande partie de

leur jus. Vous pouvez vous en aperce

voir lors de la décongélation : une im

portante flaque d'eau se crée autour

Par contre, si le processus de congéla

tion a été rapide, une moindre quantité

de liquide s'épand des cellules vers le

milieu ambiant. Les cellules se recro

quevillent alors beaucoup moins.

Lors de la décongélation, la faible

quantité de liquide issue des cellules

peut y retourner, ce qui limite fortement

la perte de saveur des aliments. La

flaque créée est donc très petite.

Conservation des produits

Si vous souhaitez stocker des produits

surgelés vendus dans le commerce,

commencez par vérifier lors de l'achat

– si l'emballage n'est pas endomma-

– la date limite de conservation ;

– la température du congélateur du

magasin. Si la température est supé-

rieure à -18 °C, les produits surgelés

se conserveront moins longtemps.

^ Achetez les produits surgelés en der-

nier et transportez-les dans du papier

journal ou dans un sac isotherme.

Rangez les produits surgelés immé

diatement dans l'appareil.

Ne recongelez jamais des aliments

partiellement ou totalement décon

gelés. Recongelez-les seulement

après les avoir cuisinés (cuits ou

Congélation et conservation

20Congélation de produits frais

Ne congelez que des aliments frais et

de première qualité !

Conseils pour la congélation

Les aliments suivants peuvent être

crus, produits laitiers, pain et pâtis

series, restes de repas, jaune d'œuf,

blanc d'œuf et de nombreux plats

– Les aliments suivants ne peuvent

raisins, laitue, radis, raifort, crème

aigre, mayonnaise, œufs entiers

dans leur coquille, oignons, pommes

et poires entières crues.

– Pour qu'ils gardent leur couleur, leur

saveur, leur arôme et leurs vitamines

C, les légumes doivent être blanchis

avant d'être congelés. Pour ce faire,

plongez les légumes par portions

dans l'eau bouillante pendant deux à

trois minutes. Ensuite, sortez les lé

gumes, passez-les rapidement sous

l'eau froide et égouttez-les.

Les viandes maigres se prêtent

mieux à la congélation que les vian

des grasses, qui se conservent

beaucoup moins longtemps.

Séparez les côtelettes, biftecks, es

calopes et autres viandes avec un

film plastique pour éviter qu'ils

N'assaisonnez pas les aliments crus

et les légumes blanchis avant de les

congeler ; assaisonnez légèrement

les plats cuisinés. La congélation al

tère le goût de certaines épices.

Faites refroidir les aliments ou bois

sons chaudes avant de les mettre au

congélateur afin d'éviter que les pro

duits déjà congelés ne décongèlent

partiellement et que la consomma

tion d'électricité augmente.

Congelez les denrées par portions.

- Boîtes de congélation

Emballages inadéquats

- Papier d'emballage

Expulsez l'air de l'emballage.

Refermez l'emballage hermétique

- des pinces en plastique ;

- du ruban adhésif résistant au froid.

Vous pouvez également souder les

sachets et films polyéthylène.

Inscrivez ensuite le contenu et la

date de congélation sur l'emballage.

Congélation et conservation

21Avant la congélation

Si vous avez plus de 2 kilos de pro

duits frais à congeler, activez la fonc

tion SuperFrost pendant quelques

instants avant de les ranger dans le

congélateur (voir " Utilisation de la

fonction SuperFrost ").

Cela permet de refroidir suffisam

ment les produits congelés, qui ac

cumulent une réserve de froid.

Rangement des produits dans

Les aliments peuvent être congelés

dans n'importe quelle zone du congéla-

Le tiroir du haut peut supporter une

charge maximale de 15 kg, les au-

tres tiroirs et les plaques en verre in-

dividuelles peuvent supporter une

charge maximale de 25 kg !

^ Posez les aliments en occupant la

plus grande surface possible sur les

plaques en verre ou sur la paroi infé

rieure du tiroir, afin que les aliments

congèlent le plus vite possible jus

Veillez à ce que les emballages

soient bien secs, sinon ils risque

raient de congeler en bloc.

Les produits frais ne doivent pas en

trer en contact avec les aliments

déjà congelés pour éviter que

ceux-ci ne commencent à déconge

Congélation de grandes

Pour pouvoir ranger une grande quanti

té d'aliments (par exemple de la dinde

ou du gibier), vous pouvez retirer les

plaques en verre qui se trouvent entre

les tiroirs. À cet effet :

retirez les tiroirs, soulevez légère

ment la plaque en verre, puis tirez-la

Le tiroir du bas doit toujours demeu

rer dans l'appareil.

Si vous enlevez les tiroirs, veillez à

ne pas obstruer les fentes du venti-

lateur situées sur la paroi arrière de

l'appareil. Ces fentes sont indispen-

sables au bon fonctionnement de

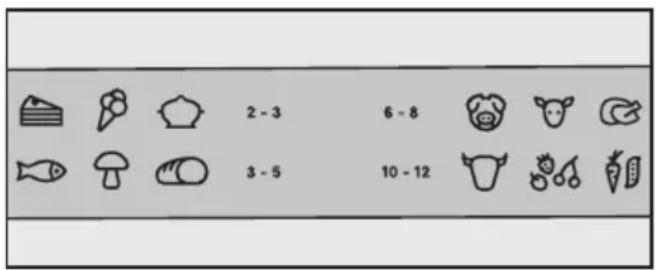

Calendrier de congélation

Le calendrier de congélation du tiroir

indique la durée (en mois) de conser

vation habituelle des différents types

d'aliments lorsqu'ils sont congelés frais.

Dans le cas des produits surgelés ven

dus dans le commerce, il faut se rap

porter à la durée de conservation in

diquée sur l'emballage.

Bœuf, fruits et légumes

Vous pouvez décongeler les aliments :

dans le four à micro-ondes ;

dans le four en mode " Chaleur tour

nante " ou " Décongélation " ;

– à température ambiante ;

– dans le réfrigérateur (les produits

congelés servent à refroidir les ali-

– dans le four à vapeur.

Vous pouvez faire cuire les morceaux

plats de viande et de poisson partiel-

lement décongelés dans une poêle

Vous pouvez décongeler les fruits à

température ambiante dans leur embal

lage ou dans un récipient couvert.

En général, les légumes peuvent être

plongés dans l'eau bouillante ou cuits

directement dans la graisse chaude

sans être décongelés. Le temps de

cuisson est un peu plus court que pour

les légumes frais en raison de la modifi

cation de la structure cellulaire.

Ne recongelez jamais des aliments

partiellement ou totalement décon

gelés. Recongelez-les seulement

après les avoir cuisinés (cuits ou

Préparation de glaçons

^ Remplissez le bac à glaçons aux 3/4

d'eau, puis placez-le sur la paroi infé-

rieure d'un compartiment de congé-

^ Pour enlever le bac à glaçons une

fois ceux-ci congelés, employez un

objet arrondi et non acéré, par

exemple le manche d'une cuillère.

^ Il est aisé de détacher les glaçons du

bac ; il suffit de les maintenir quel

ques instants sous l'eau courante.

Refroidissement rapide de

Si vous placez des bouteilles dans le

congélateur pour les refroidir plus rapi

dement, n'oubliez surtout pas de les

enlever au bout d'une heure maxi

mum, sinon les bouteilles risquent

Congélation et conservation

23Utilisation de la tablette de

La tablette de congélation est idéale

pour congeler soigneusement des

baies, des herbes aromatiques, des lé

gumes et d'autres aliments de petite

taille. Les denrées ne se déforment

presque pas et ne risquent donc pas

de coller les unes aux autres.

^ Placez les produits à congeler sur la

tablette en laissant suffisamment

d'espace entre chaque aliment.

Laissez-les congeler pendant dix à

douze heures. Placez-les ensuite dans

des sacs de congélation ou des réci-

pients, et rangez-les dans les tiroirs du

Utilisation de l'accumulateur

L'accumulateur de froid empêche la

température d'augmenter rapidement

dans le congélateur en cas de panne

Placez l'accumulateur dans le tiroir de

congélation du haut directement sur les

aliments ou, pour gagner de la place,

sur la tablette de congélation. Après

environ 24 heures dans le congélateur,

l'accumulateur peut produire sa pleine

capacité de refroidissement.

En cas de panne de courant, placez

l'accumulateur directement sur les ali-

ments congelés dans le tiroir du haut

pour bénéficier de la durée de conser-

Si vous voulez mettre des aliments frais

à congeler, utilisez l'accumulateur de

froid pour séparer les produits frais des

produits congelés pour éviter que

ceux-ci ne décongèlent.

L'accumulateur de froid peut égale

ment être utilisé pour garder des plats

ou des boissons au frais dans un sac

Congélation et conservation

24L’appareil est équipé d’un système

No-frost grâce auquel l’appareil est dé

givré automatiquement.

L’humidité occasionnelle se dépose sur

le vaporisateur, se dégivre et s’évapore

automatiquement de temps en temps.

Grâce au dégivrage automatique, la

zone de congélation est toujours débar

rassée de la glace. Grâce à ce

système particulier, les aliments ne

25Veillez à ce que les composants

électroniques et l'éclairage n'entrent

pas en contact avec de l'eau.

N'utilisez aucun système de net

toyage à la vapeur. La vapeur peut

humidifier les pièces sous tension

de l'appareil et provoquer un

Vous ne pouvez en aucun cas enle

ver la plaque signalétique de l'appa

reil. Vous en aurez besoin en cas de

Pour éviter d'endommager les surfa-

ces en nettoyant l'appareil, n'utilisez

– de détergents à base de soude,

d'ammoniac, d'acide ou de chlore ;

– de détergents détartrants ;

– de détergents abrasifs, comme la

poudre ou la crème à récurer ou les

pierres de nettoyage ;

de détergents contenant des sol

de détergents pour acier inoxy

de produits de nettoyage pour

de sprays nettoyants pour four ;

de produits nettoyants pour verre ;

d'éponges ou de brosses abrasives

dures, comme les éponges à récurer

de grattoirs métalliques !

Éteignez l'appareil.

Débranchez la fiche d'alimentation

de l'appareil ou désactivez le fusible

de l'installation électrique.

Retirez les aliments de l'appareil et

entreposez-les dans un endroit frais.

Enlevez toutes les pièces qui peu

vent être détachées pour les net

Intérieur, accessoires

Utilisez de l'eau tiède additionnée de

quelques gouttes de produit vaisselle.

Nettoyez toutes les pièces à la main,

pas au lave-vaisselle.

^ Rincez l'intérieur et les accessoires à

l'eau claire, puis séchez-les à l'aide

d'un chiffon. Laissez la porte de l'ap-

pareil ouverte pendant quelques ins-

Dispositifs d'aération et de

Nettoyez les grilles de ventilation et

d'aération régulièrement au moyen

d'une brosse ou d'un aspirateur. Les

dépôts de poussière augmentent la

consommation d'énergie.

26Joint d'étanchéité de la porte

Ne traitez jamais le joint de porte

avec de l'huile ou de la graisse.

Vous risqueriez de le rendre poreux

Nettoyez-le régulièrement à l'eau claire

seulement et séchez-le ensuite soi

gneusement avec un chiffon.

Refermez la porte de l'appareil.

Rebranchez l'appareil, puis mettez-le

^ Activez la fonction SuperFrost, afin

de refroidir rapidement l'appareil.

Le témoin lumineux s'allume.

^ Replacez les plaques en verre dans

^ Dès que la température est assez

basse, replacez dans l'appareil les ti-

roirs avec les aliments.

Désactivez manuellement la fonction

SuperFrost en appuyant sur la touche

de cette fonction dès qu'une tempé

rature constante d'au moins -18 °C

est atteinte dans le congélateur.

Le témoin lumineux s'éteint.

27Les interventions techniques doivent

être confiées exclusivement à du

personnel qualifié. Les réparations

incorrectes peuvent entraîner de

graves dangers pour l'utilisateur.

. . . l'appareil ne refroidit pas ?

Vérifiez que l'appareil est en marche.

L'afficheur de température doit s'allu

Vérifiez que la fiche est bien en

foncée dans la prise de courant.

^ Vérifiez que le fusible de l'installation

électrique est bien en place. Si la

panne subsiste, faites appel au ser-

. . . vous n'arrivez pas à ouvrir la

porte de l'appareil plusieurs fois d'af-

Cette situation est normale et ne cons

titue pas une anomalie. En raison de

l'effet d'aspiration, il faut attendre quel

ques instants avant de pouvoir ouvrir la

porte sans effort excessif.

...latempérature est trop basse

Sélectionnez une température plus

La fonction SuperFrost (refroidisse

ment intense) est toujours activée.

Elle s'arrête automatiquement après

...ledispositif de réfrigération fonc

tionne de plus en plus souvent et de

plus en plus longtemps d'affilée ?

Vérifiez que les arrivées d'air situées

dans le bas et dans le haut de l'ar-

moire ne sont pas bouchées ou em-

^ Vous avez ouvert fréquemment la

porte de l'appareil, ou vous avez

congelé de grandes quantités d'ali-

^ Vérifiez que la porte se ferme norma-

...lesystème de refroidissement

fonctionne en continu ?

Pour économiser l'énergie, le système

de refroidissement tourne au ralenti

lorsque les besoins sont moindres.

Cela accroît la durée de fonctionne

. . . les produits congelés collent à

Employez un objet arrondi et non acé

ré, par exemple le manche d'une cuil

lère, pour décoller les produits.

28...lesignal sonore retentit et l'affi

cheur de température clignote ?

La porte de l'appareil est-elle ouverte

depuis plus de 60 secondes environ ?

Si tel n'est pas le cas, la température

du congélateur est trop élevée par rap

port à la valeur définie, parce que

vous avez ouvert fréquemment la

porte de l'appareil, ou vous avez

congelé de grandes quantités d'ali

vous avez recouvert les grilles d'aé

Une fois le problème résolu, l'afficheur

de température reste allumé en perma-

nence et le signal sonore cesse de re-

...untrait est allumé/clignote dans

l'afficheur de température ?

Vérifiez l'état de l'afficheur de tempéra

ture environ 6 heures après la mise en

marche de l'appareil. La température

s'affiche alors uniquement si elle se

situe dans les limites affichables.

. . . les indications " F0"à"F9"ap

paraissent sur l'afficheur ?

L'appareil est en panne. Contactez le

service après-vente.

. . . l'indication " nA " apparaît dans

La température a augmenté trop forte

ment durant un certain temps, en raison

d'une panne de courant survenue au

cours des derniers jours ou des derniè

Appuyez sur la touche d'arrêt du si

gnal sonore tant que l'indication

La température la plus élevée enre

gistrée dans l'appareil au cours de la

panne de courant est indiquée dans

l'afficheur de température.

En fonction de la température, vérifiez

l'état des aliments, pour savoir s'ils ont

été partiellement ou totalement décon-

gelés. Si tel est le cas, cuisinez les ali-

ments (en les cuisant ou en les grillant)

avant de les recongeler.

La température la plus élevée s'affiche

pendant environ une minute. Ensuite,

l'afficheur indique à nouveau la tempé

rature réelle du congélateur.

Lorsque la coupure de courant est ter

minée, l'appareil recommence à fonc

tionner avec le dernier réglage de tem

pérature sélectionné.

...letémoin lumineux de la fonction

Superfrost ne clignote pas, mais le

dispositif de réfrigération fonc

Le témoin lumineux est défectueux.

Contactez le service après-vente.

29...jeneparviens pas à arrêter l'ap

Le verrouillage est activé.

...delaglace se forme au niveau du

panneau de commande du système

de dégivrage NoFrost ?

Il ne s'agit pas d'un défaut.

De la condensation s'est formée et a

congelé. Les causes possibles sont les

la porte de l'appareil a été ouverte

souvent et/ou pendant une période

^ de grandes quantités d'aliments frais

ont été rangées dans l'appareil ;

^ le taux d'humidité de l'air ambiant est

Dans ce cas, gardez la porte de l'appa-

reil fermée dans la mesure du possible,

le système NoFrost dégivre automati-

quement la couche de glace au bout

Si vous ne parvenez pas à résoudre

le problème au moyen des instruc

tions fournies, contactez le service

En attendant que le problème soit

résolu, évitez autant que possible

d'ouvrir la porte de l'appareil, afin de

limiter au maximum la perte de froid.

30Bruits normaux D’où proviennent-ils?

Brrrrr... Le ronronnement provient du moteur (compresseur). Il peut s’ac

centuer pendant un bref moment lorsque le moteur se met en

Blub, blub.... Ces bruits proviennent du liquide de refroidissement qui coule

Clic.... Un clic se produit à chaque fois que le thermostat active ou dé

Sssrrrrr.... Avec les appareils No-Frost ou à plusieurs zones, on peut en

tendre le léger bruit de la circulation de l’air dans l’appareil.

Crac.... Quand il y a des dilatations de matériaux dans l'appareil, il est

possible qu'on entend des craquements.

Notez que les bruits de moteur ou d’écoulement sont inévitables dans le circuit

Bruits faciles à supprimer D’où proviennent-ils et que pouvez-vous faire?

Claquements et vibrations L’appareil n’est pas en équilibre sur le sol: utilisez un niveau

pour installer correctement l’appareil. Pour ce faire, utilisez les

pieds réglables de l’appareil ou mettez une cale.

L’appareil touche d’autres meubles ou appareils: déplacez

l’appareil pour qu’il ne les touche plus.

Les tiroirs, paniers ou clayettes vibrent ou coincent: contrô

lez les parties amovibles et remettez-les éventuellement de nou

Des bouteilles ou des récipients se touchent: écartez-les les

Le porte-câble de transport est toujours accroché à la paroi

arrière de l’appareil: enlevez-le.

Provenance des différents bruits

31Si vous ne pouvez résoudre

vous-même les problèmes, avertissez

votre distributeur Miele

le service après-vente Miele.

Vous trouverez l’adresse de Miele au

verso du mode d’emploi.

Veuillez mentionner le type et le numéro

de fabrication de votre appareil au ser

vice après-vente. Ces deux indications

figurent sur la plaquette signalétique à

l’intérieur de l’appareil.

Conditions et durée de la ga-

La durée de garantie est de deux ans.

Vous obtiendrez plus d'informations sur

les conditions de la garantie sur notre

site ou en téléphonant chez Miele. Voir

au dos de ce mode d'emploi.

Service après-vente/garantie

32Cet appareil est livré prêt à être raccor

dé en monophasé 50 Hz 220 – 240 V et

doit impérativement être branché à une

prise avec mise à la terre. Le raccorde

ment ne peut être effectué que sur une

installation électrique réglementaire.

Il est recommandé de monter un dis

joncteur différentiel avec courant de

déclenchement à 30 mA en amont de

l’appareil pour augmenter la sécurité.

Prévoir un fusible d’au moins 10 A.

L’appareil ne peut en aucun cas être

raccordé à un onduleur, utilisé avec un

système d’alimentation autonome

(énergie solaire, p. ex.). En effet, à la

mise en marche de l’appareil, des poin-

tes de tension pourraient causer une

coupure de sécurité. L’électronique

pourrait subir des dommages!

De même, l’appareil ne peut pas être

utilisé avec des prises à économie

d’énergie. Ces prises ont pour effet de

réduire l’apport d’énergie et il peut en

résulter une surchauffe de l’appareil.

S’il faut remplacer le cordon d’alimenta

tion, seul un électricien qualifié est ha

Raccordement électrique

33Un appareil non encastré peut bas

Évitez d'installer l'appareil dans le voisi

nage immédiat d'un feu ouvert, d'une

source de chauffage ou d'une fenêtre

(pour éviter dans ce dernier cas d'ex

poser directement l'appareil aux rayons

du soleil). Plus la température ambiante

est élevée, plus le dispositif de réfrigé

ration doit fonctionner longtemps et

plus l'appareil consomme donc d'élec

L'idéal est d'installer l'appareil dans

une pièce sèche et bien aérée.

L'appareil est conçu pour une certaine

classe climatique (température am-

biante de la pièce). Veillez à ce que la

température ambiante reste dans les li-

mites ainsi définies. La classe clima-

tique est indiquée sur la plaque signa

létique située à l'intérieur de l'appareil.

Classe climatique Température ambiante

de +16 °C à +43 °C Une température ambiante inférieure

entraîne un arrêt prolongé du dispositif

de réfrigération. En conséquence, il se

peut que la température à l'intérieur de

l'appareil soit plus élevée !

Aération et ventilation

L'air situé derrière l'appareil chauffe au

fil du temps. C'est pourquoi l'armoire

doit être configurée de manière à ce

que l'aération de l'appareil puisse s'ef

fectuer normalement.

L'arrivée d'air est assurée par le socle

Pour assurer une bonne ventilation de

l'appareil, il convient de prévoir un dé

gagement d'une profondeur d'au moins

38 mm à l'arrière de celui-ci.

La section de l'aération, de même que

la fente d'aération en dessous du pla

fond doivent être d'au moins 200 cm

de manière à ce que l'air chaud puisse

s'échapper librement. Dans le cas con-

traire, le système de réfrigération doit

travailler plus, ce qui accroît la consom-

mation d'électricité.

Les grilles de ventilation et d'aéra-

tion ne doivent jamais être couverts

En outre, il convient de les nettoyer

régulièrement pour éviter qu'elles ne

soient obstruées par de la pous

34Avant l'encastrement de

Avant d'encastrer l'appareil, retirez le

panneau d'équilibrage, le liseré et

tout autre accessoire de l'appareil ou

^ Ne démontez en aucun cas les écar-

teurs de la face arrière de l'appareil.

Ceux-ci garantissent que l'espace

libre entre l'arrière de l'appareil et le

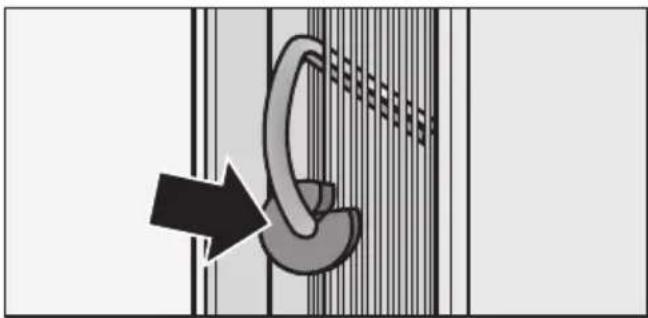

^ Enlevez le support du câble, situé sur

la face arrière de l'appareil.

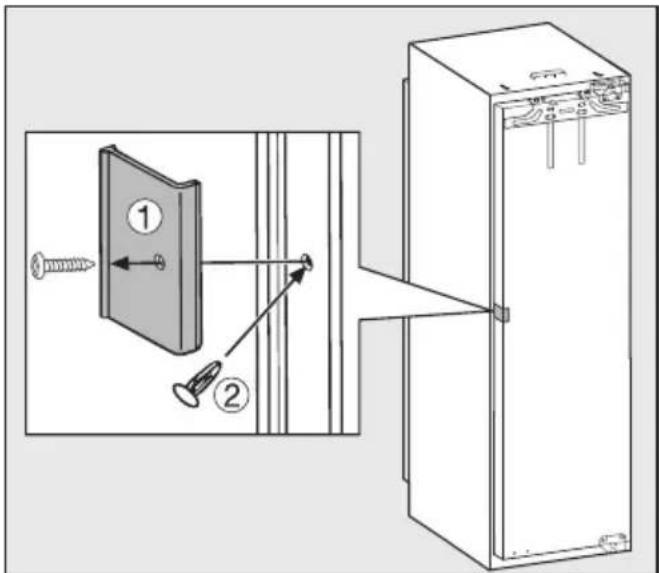

Retirez la sécurité de transport rouge

a et obturez le trou à l'aide du bou

Ensuite, vérifiez que toutes les pièces

situées sur la face arrière de l'appa

reil peuvent osciller librement. Le cas

échéant, déplacez les pièces avoisi

nantes en les courbant légèrement.

Votre ancien appareil était-il

doté d'un autre type de

Si votre ancien appareil était doté d'un

autre type de charnières, vous pouvez

quand même utiliser la porte de l'ar

moire. Dans ce cas, démontez les an

ciennes garnitures. Elles ne seront plus

nécessaires, puisque la porte de l'ar-

moire sera désormais montée sur la

porte de l'appareil. Toutes les pièces

requises sont fournies. Si vous n'en dis-

posez pas, contactez le service

Si l'ancien appareil présentait un autre

type de charnières et si vous ne pou

vez/souhaitez plus utiliser l'ancienne

porte ou si la porte de l'armoire n'est

plus utilisable pour une raison quel

conque, vous pouvez la remplacer par

Renseignez-vous auprès du service

après-vente pour obtenir une telle

Instructions de montage

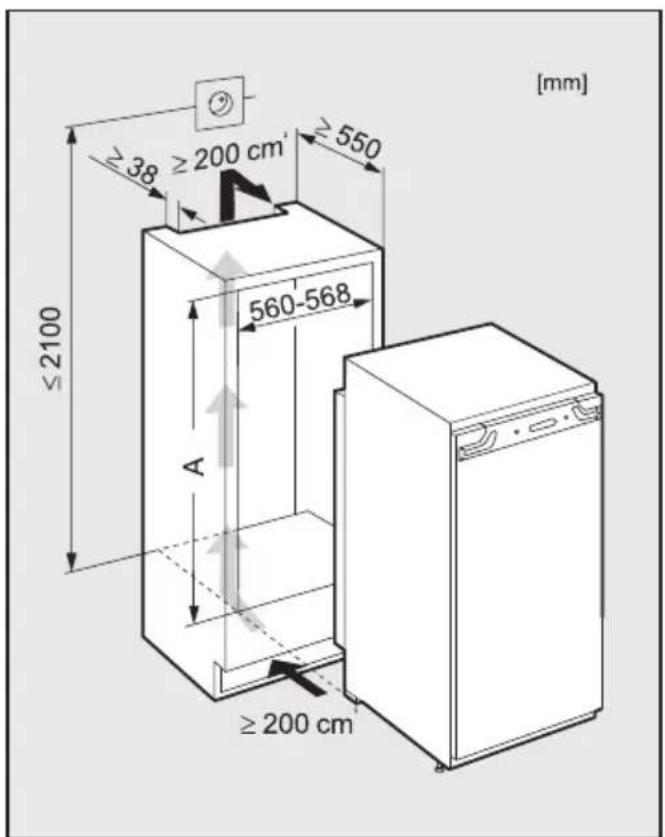

35Hauteur de niche [mm]

A FN 9752 i 1772 - 1788

Dimensions d'encastrement

36Les charnières sont placées de telle

manière que les portes puissent s’ouvrir

Si toutefois vous souhaitez, pour une

raison quelconque, limiter leur angle

d’ouverture, il suffit de régler la char

Par exemple, si en ouvrant la porte

de l’appareil vous risquez de la heur

ter contre une paroi avoisinante, limi

tez son angle d’ouverture à 90 ° :

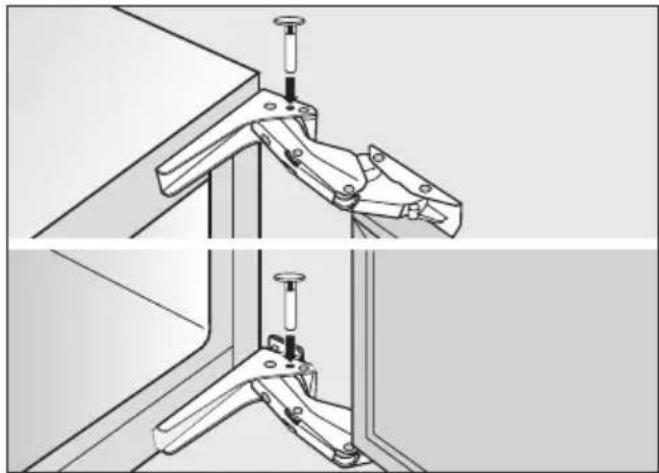

^ Placez une goupille dans la char-

nière, en procédant par au-dessus.

L’angle d’ouverture de la porte de l’ap

pareil est à présent limité à 90 °.

Réglage des charnières de la porte

37Avant de monter l'appareil, vous devez

choisir le côté de la butée de porte. Si

la butée doit se trouver du côté

gauche, vous devez la changer de

Pour changer la butée de côté, vous

avez besoin des outils suivants :

un tournevis cruciforme ;

un tournevis à tête fendue ;

des tournevis Torx de différentes tail

^ Ouvrez la porte de l'appareil.

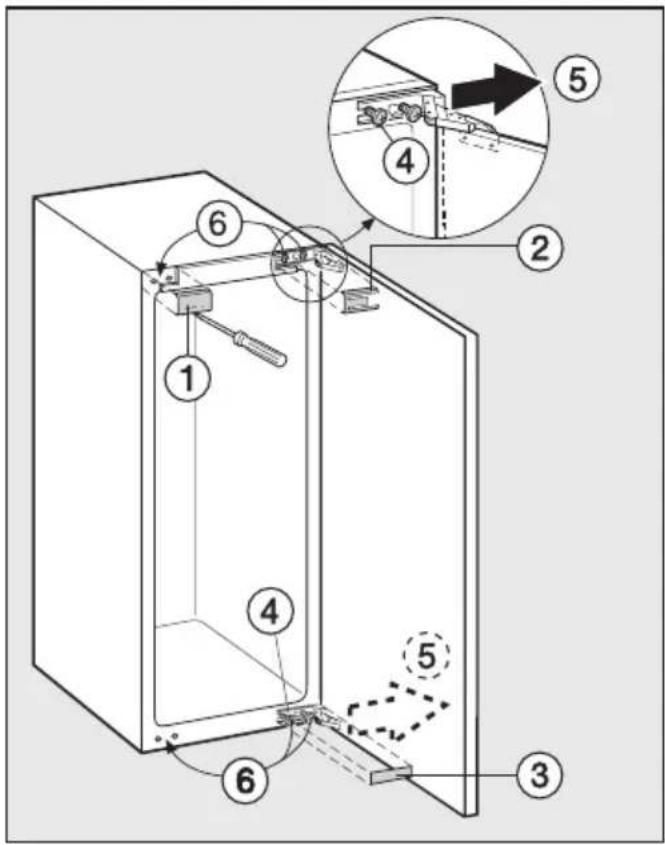

Soulevez les caches a, b et c à

l'aide d'un tournevis à tête fendue.

Desserrez quelque peu les vis de

fixation d en haut et en bas.

Faites glisser la porte de l'appareil

vers l'extérieur, soulevez-la et reti

Dévissez complètement les vis de

fixation d et revissez-les sans les

serrer du côté opposé, en haut et en

Si, pour limiter l'angle d'ouverture de la

porte, vous avez placé des goupilles

dans les charnières :

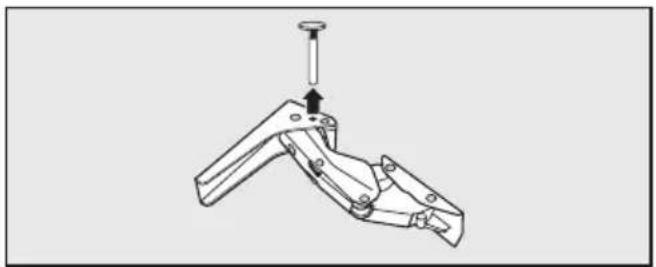

^ Tirez les goupilles vers le haut pour

les retirer des charnières.

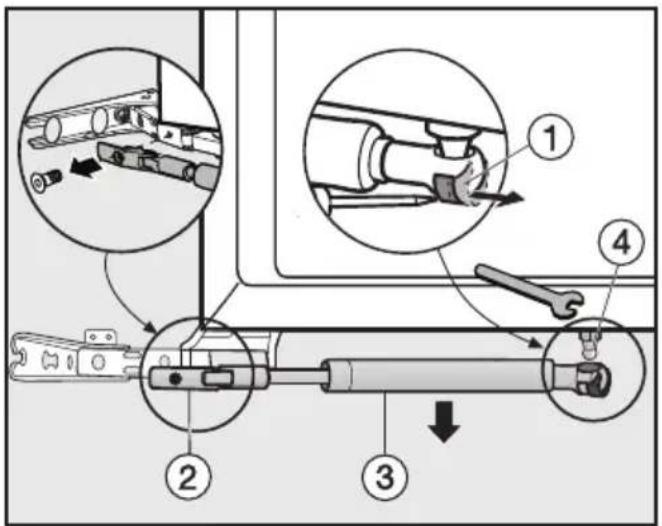

Retrait de l'amortisseur de fermeture

^ Posez la porte de l'appareil dé-

montée sur une surface stable, la

face extérieure tournée vers le bas.

À l'aide d'un tournevis, poussez avec

précaution le ressort de tension a

Changement de la butée de porte

38Attention ! Une fois démonté, l'amor

tisseur de fermeture de la porte se

referme ! Risque de blessure !

Dévissez le support b et retirez

l'amortisseur de fermeture de la porte

^ Dévissez et retirez le tourillon sphé-

rique d en utilisant la clé plate.

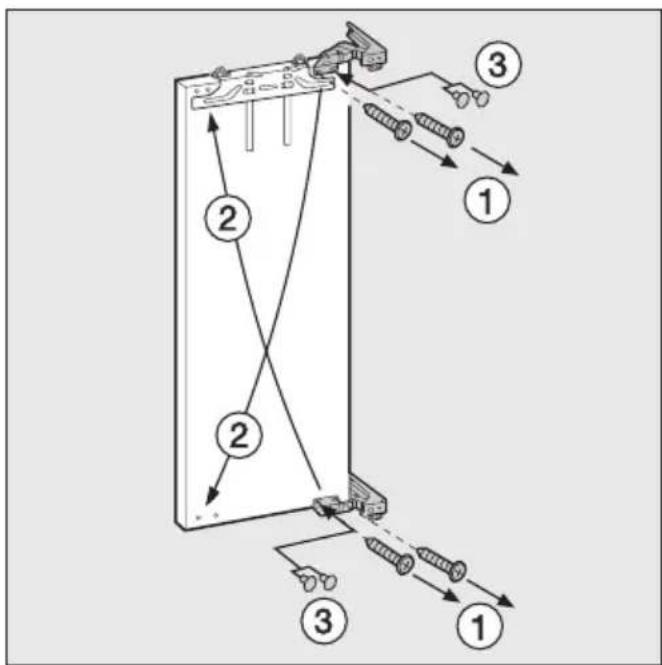

Placez la porte de l'appareil de façon

à pouvoir desserrer les charnières

(les charnières restent ouvertes).

Desserrez les vis a et obturez les

orifices avec les bouchons fournis c.

Ne repliez pas les charnières.

Risque de blessure !

Utilisez une visseuse électrique pour

fixer les charnières. Les vis a sont

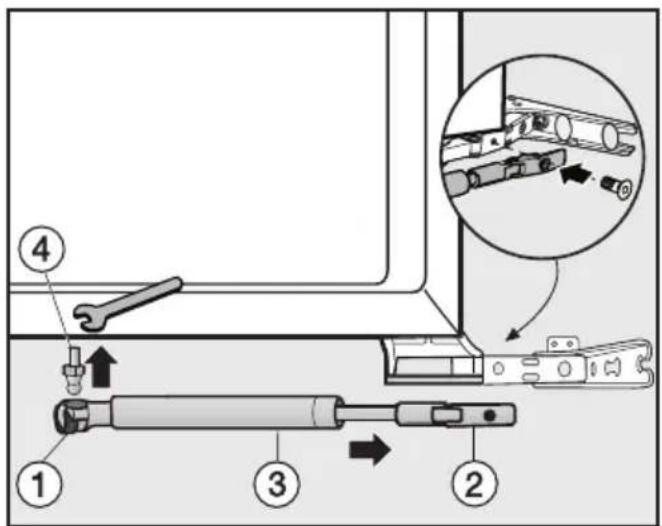

Fixation de l'amortisseur de ferme

Posez de nouveau la porte de l'appa

reil sur une surface stable, la face ex

térieure tournée vers le bas.

^ Vissez le tourillon sphérique d de

l'amortisseur de fermeture de la porte

c dans le nouvel orifice de fixation.

^ Repoussez le ressort de tension a

^ Vissez le support b sur la charnière.

Ouvrez l'amortisseur de fermeture de

la porte c et accrochez-le dans le

tourillon sphérique d.

Changement de la butée de porte

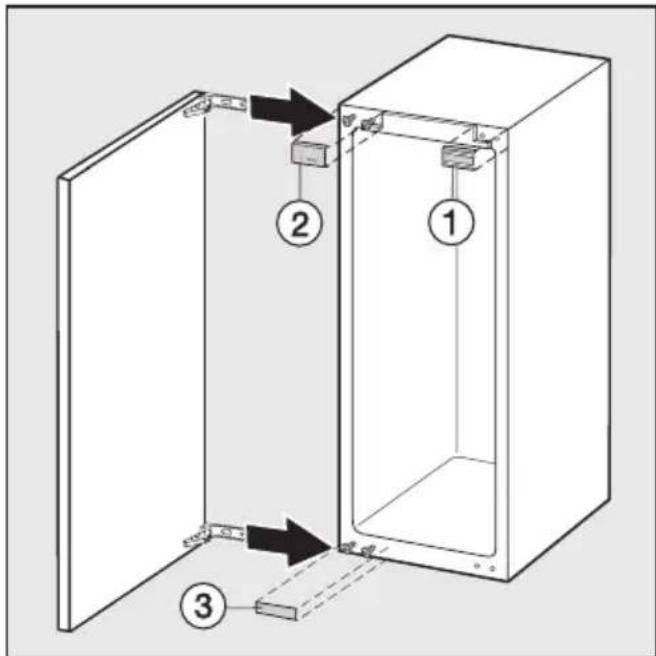

39^ Faites glisser la porte sur les vis pré-

montées et serrez les vis.

^ Mettez les caches a, b et c en

Réinsérez les goupilles qui limitent

l'angle d'ouverture de la porte dans

les charnières (par le haut).

Changement de la butée de porte

40Toutes les étapes du montage sont

illustrées sur un appareil pourvu

d'une butée à droite. Si vous avez

changé la butée de côté, tenez

compte de cette modification en sui

vant les indications de montage.

Vous avez besoin des outils suivants

pour le montage de l'appareil :

un tournevis cruciforme ;

plusieurs tournevis Torx de différen

– une clé hexagonale.

Poids de la porte du meuble

Vérifiez préalablement au montage que

le poids de la porte ne dépasse pas la

Le montage de portes dont le poids

dépasse la limite admissible risque

d'endommager les charnières !

Encastrement dans un

Pour encastrer l'appareil dans un com

partiment, il faut en parementer la face

arrière pour tout l'espace occupé par

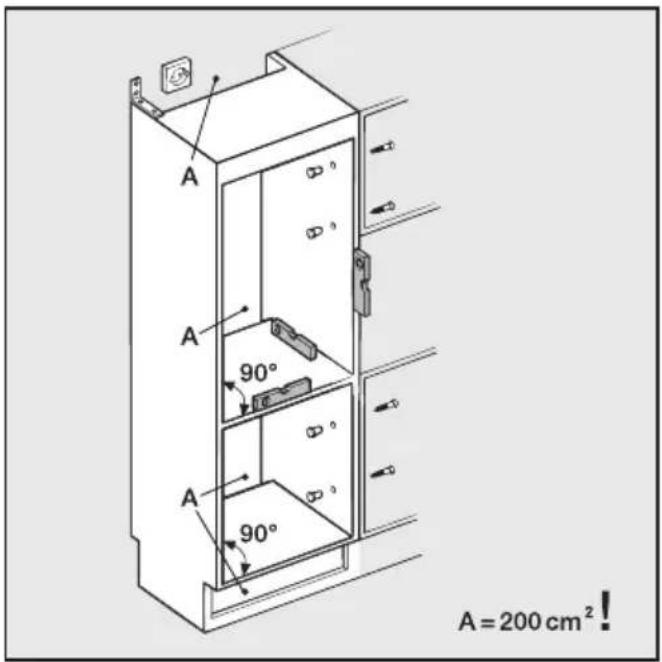

Installation de la niche d'en

Avant d'installer l'appareil, vous devez

rectifier soigneusement la niche au

moyen d'un niveau à bulle d'air. Les cô

tés de la niche doivent former un angle

de 90 °, sans quoi la porte ne couvrira

pas ses quatre coins correctement.

Montage de l'appareil

41Préparation de l'appareil

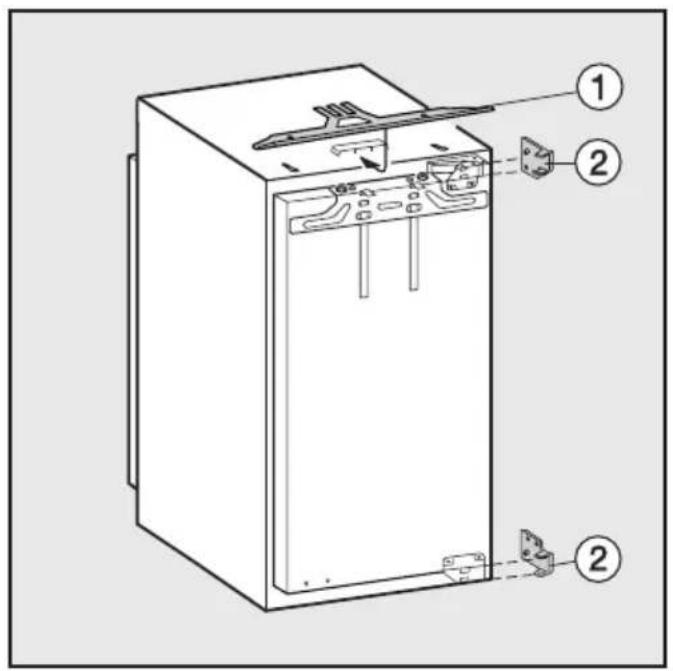

^ Introduisez le panneau d'équilibrage

a (cames vers le bas) en le centrant

dans son support et fixez-le en intro-

duisant les cames dans les orifices

^ Placez le cordon d'alimentation élec-

trique de manière à pouvoir brancher

facilement l'appareil après l'encastre

Introduisez la machine jusqu'aux

deux-tiers dans la niche d'encastre

Attention à ne pas écraser le câble

d'alimentation électrique !

Uniquement pour les parois d'ar

moires d'une épaisseur de 16mm :

Fixez les écarteurs b sur les charniè

Ouvrez la porte de l'appareil.

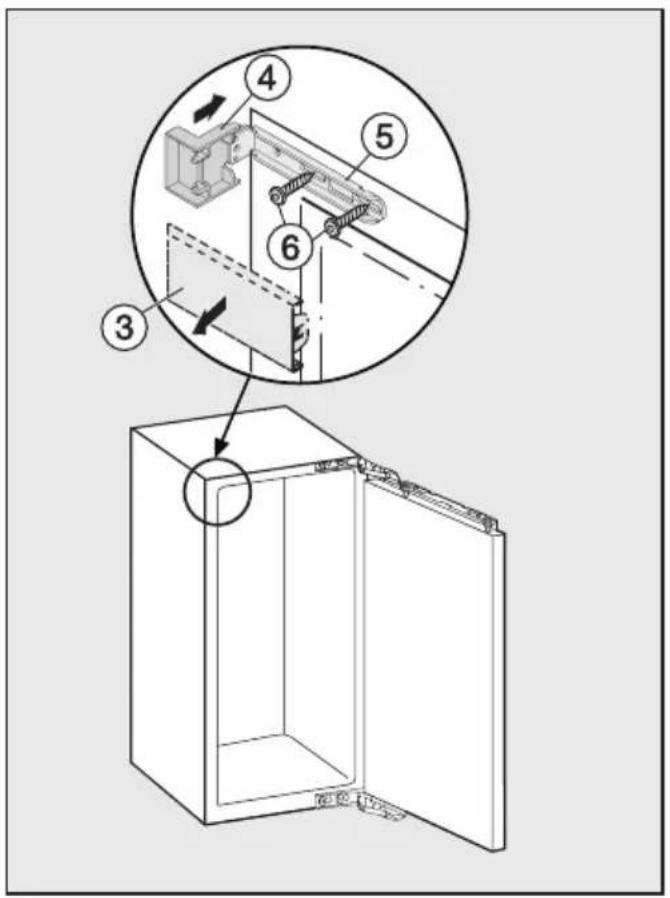

^ À l'aide d'un tournevis à tête fendue,

retirez le cache c sur le coin supé-

rieur de l'appareil.

Placez le cache d sur l'équerre de

Fixez l'équerre e à l'aide des vis f

(M5 x 15) sur le haut de l'appareil.

Montage de l'appareil

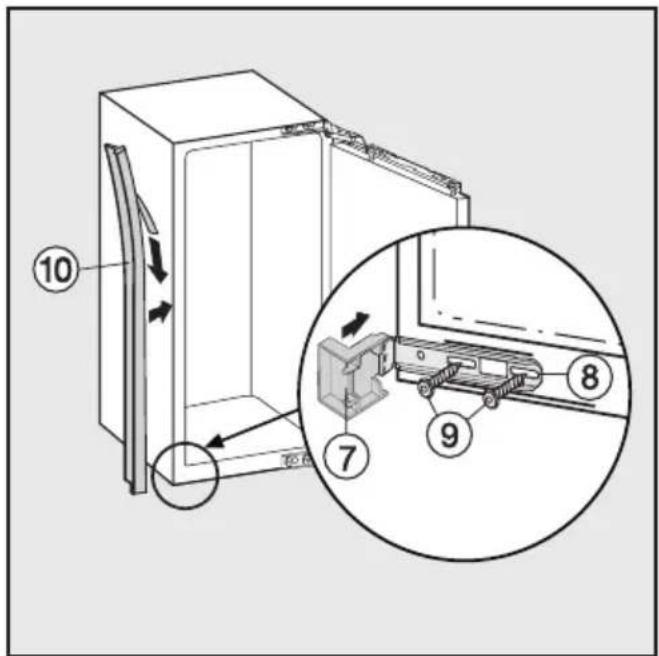

42^ Placez le cache g sur l'équerre de

^ Fixez l'équerre h à l'aide des vis i

(M5 x 15) sur le bas de l'appareil.

^ Retirez le film de protection du liseré

^ Collez le liseré sur le côté de l'appa-

reil où la porte s'ouvre, en veillant à

ce qu'il soit à fleur avec la face avant

Fixez-le sur le bord inférieur du ca

che supérieur d et coupez-le à

2-3mmau-dessus de l'équerre de

fixation inférieure h.

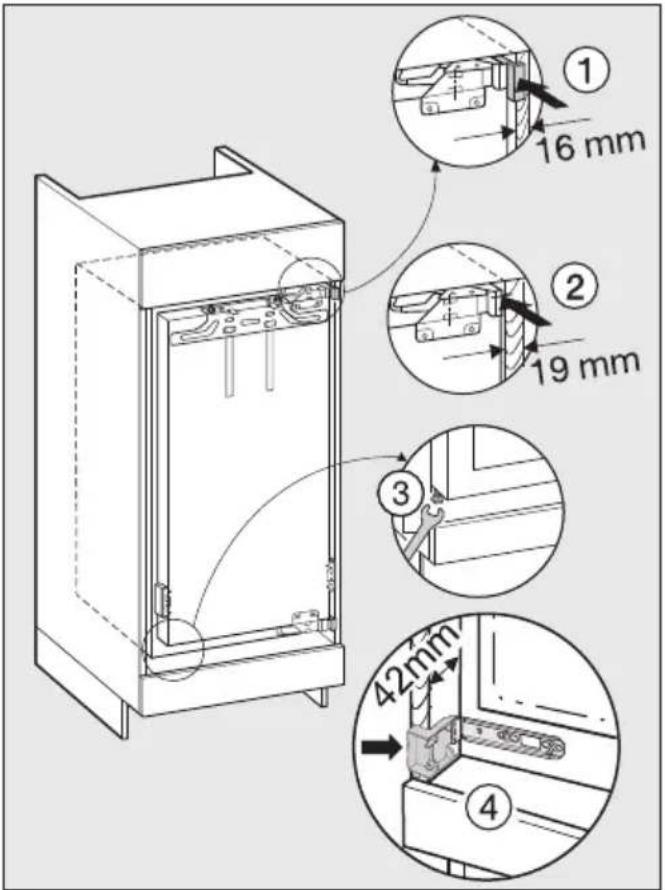

Poussez l'appareil dans la niche

d'encastrement de sorte que les ca

ches d et g soient à fleur avec la

face avant de la paroi latérale de l'ar

Montage de l'appareil

– Pour les parois d'armoires d'une

épaisseur de 16 mm :

Les écarteurs du haut et du bas tou-

chent la face avant de la paroi laté

rale de l'armoire a.

Pour les parois d'armoires d'une

épaisseur de 19 mm :

Les faces avant des charnières sont

à fleur avec le bord avant de la paroi

latérale de l'armoire, aussi bien en

Contrôlez à nouveau si les caches

des équerres de fixation du haut et

du bas touchent la face avant de la

paroi latérale de l'armoire d.

Cela vous permet de conserver une

distance de 42 mm par rapport aux fa

ces avant des parois latérales de l'ar

Montage de l'appareil

43Pour les meubles avec des parties

pour charnières (par exemple, ca

mes, joints d'étanchéité, etc.), il faut

tenir compte des dimensions de mon

tage de ces parties, de sorte qu'ici aus

si une distance de 42 mm soit res

Tirez l'appareil vers l'avant pour le

déplacer d'une distance égale à la

mesure de montage correspondante.

Les charnières et les caches ressortent

désormais d'une distance égale à cette

Conseil : enlevez les pièces pour char-

nières de la porte ! Cette mesure per-

met de garantir le centrage par rapport

aux portes des armoires avoisinantes.

Si la distance de 42 mm (entre le

corps de l'appareil et la face avant

de la paroi latérale de l'armoire)

n'est pas respectée, la porte de l'ar-

moire risque de ne pas bien se fer-

Cela pourrait entraîner un risque de

givrage, de formation de condensa

tion et de mauvais fonctionnement !

Ajustez les pieds réglables de l'ap

pareil des deux côtés à l'aide de la

clé plate à fourche fournie, de ma

nière à ce que l'appareil soit de ni

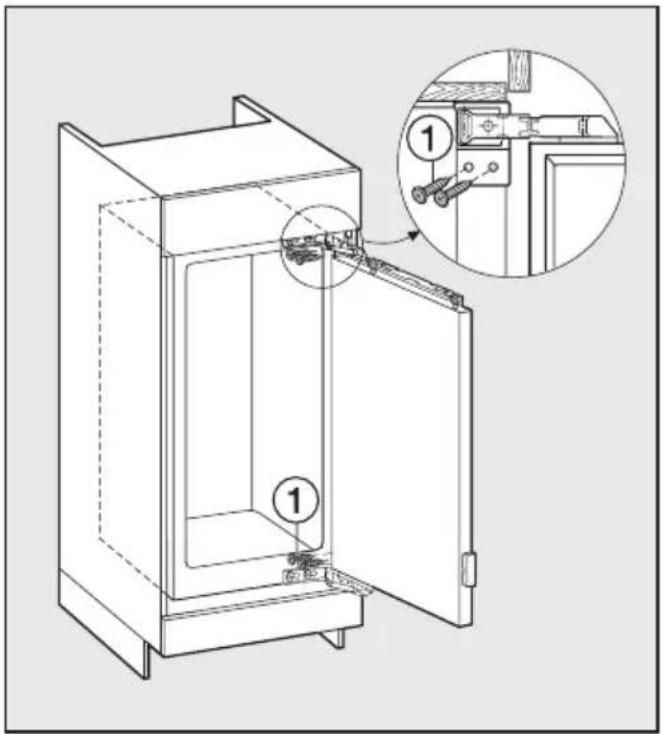

Fixation de l'appareil à la niche

^ Poussez l'appareil contre la paroi du

côté des charnières.

^ Pour fixer l'appareil à la niche en bas

et en haut, vissez les vis panneaux

de particules longues a (4x20mm)

en haut et en bas, en traversant les

Montage de l'appareil

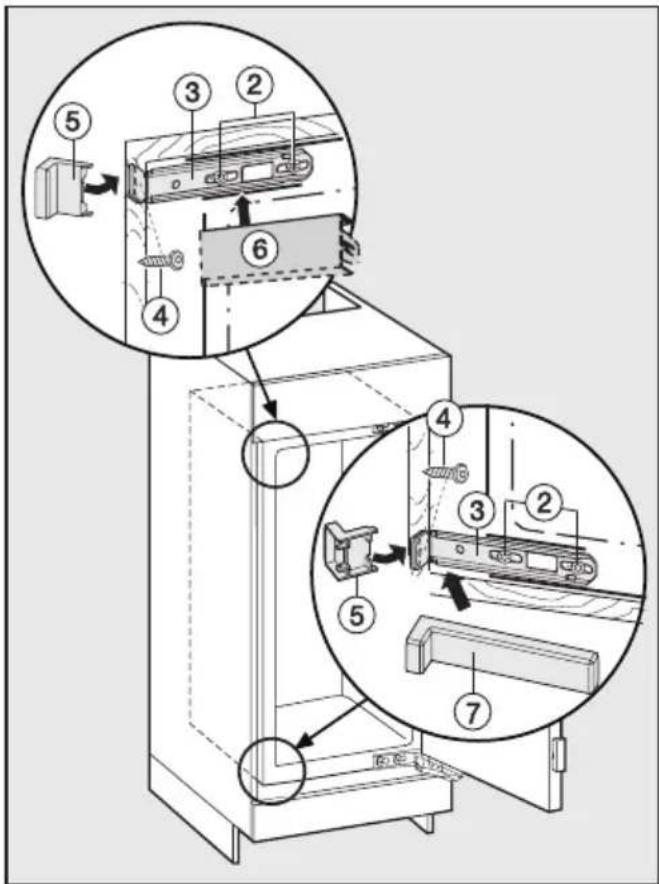

44^ Desserrez légèrement les vis b des

équerres de fixation supérieure et in-

^ Faites glisser les équerres de fixation

c jusqu'à la paroi de l'armoire et res

Fixez les équerres c sur la paroi de

l'armoire à l'aide des vis d.Lecas

échéant, préforez des trous dans la

Détachez la partie dépassant du ca

che supérieur e et placez le cache à

l'envers sur l'équerre de fixation su

Placez le cache allongé f sur

l'équerre de fixation supérieure c.

Détachez le bout dépassant du ca

che inférieur e. Vous n'en aurez plus

Placez le cache pour équerre g sur

l'équerre de fixation inférieure c.

Fermez la porte de l'appareil.

Montage de la porte de

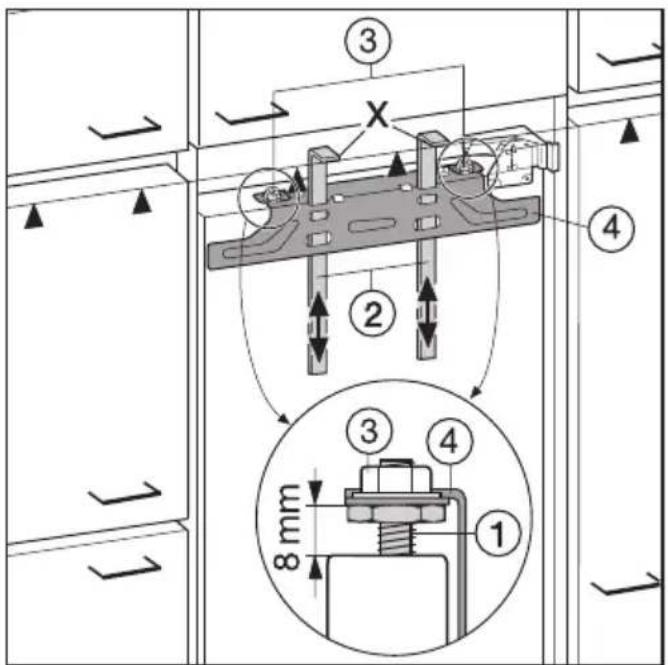

Prévoyez une distance de 8 mm

entre la porte de l'appareil et la tra

verse de fixation a.

Glissez les supports de montage b à

la hauteur de la porte de l'appareil :

le bord inférieur X des supports de

montage doit se situer à la même

hauteur que le bord supérieur de la

porte de meuble à monter, symbole

Dévissez les écrous c et enlevez la

traverse de fixation d ainsi que les

supports de montage.

Montage de l'appareil

45^ Au crayon, tracez une fine ligne mé-

diane sur la face intérieure de la

^ Suspendez la traverse de fixation a

avec les supports de montage sur la

face intérieure de la porte du

meuble. Centrez la traverse de fixa-

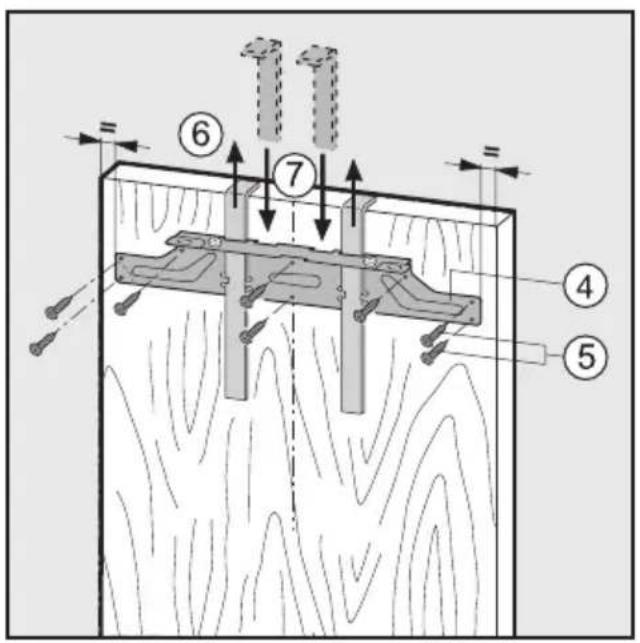

Vissez la traverse de fixation avec au

moins six vis panneaux de particules

courtes e (4 x 14 mm). (N'utilisez

que quatre vis sur les bords pour les

Retirez les supports de montage vers

Tournez les supports de montage,

puis introduisez-les complètement

dans la fente du milieu de la traverse

de fixation g (afin de les conserver).

^ Suspendez la porte du meuble sur

les boulons d'ajustement h.

^ Vissez légèrement les écrous c sur

les boulons d'ajustement.

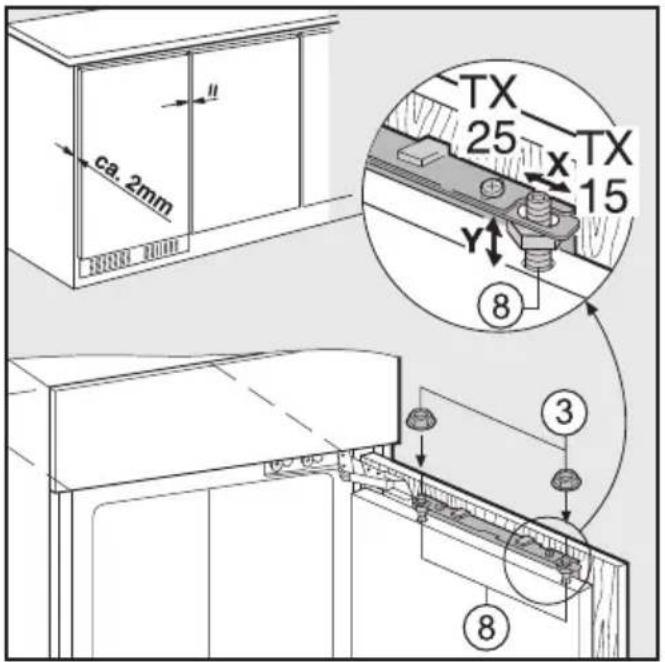

^ Fermez la porte et vérifiez la distance

entre celle-ci et les portes des armoi-

^ Ajustez la porte du meuble en fonc-

pour ajuster les côtés X, déplacez la

téralement la porte du meuble, et

pour obtenir le même niveau de hau

teur Y, tournez les boulons d'ajuste

ment h au moyen d'un tournevis.

Serrez les écrous c à fond.

Montage de l'appareil

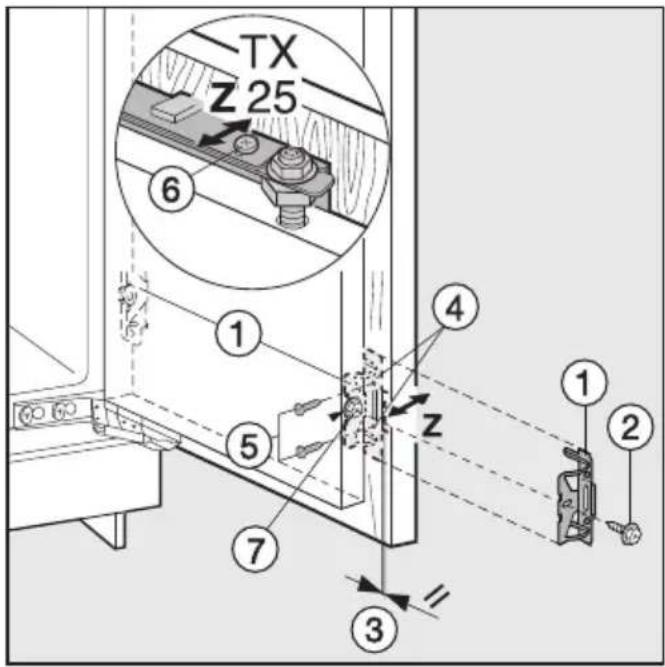

46Vissez la porte de l'appareil à la porte

^ Placez l'équerre de fixation a à

l'aide de la vis à tête hexagonale b

sur les trous préforés de la porte de

Vérifiez que les deux bords métalli-

Forez les trous de fixation d dans la

porte de l'armoire et serrez les vis e

(Pour les portes de grande taille ou à

plusieurs volets, placez un deuxième

jeu d'équerres de fixation a dans la

zone de la poignée de la porte. Utilisez

les trous préforés à cet effet dans la

porte de l'appareil.)

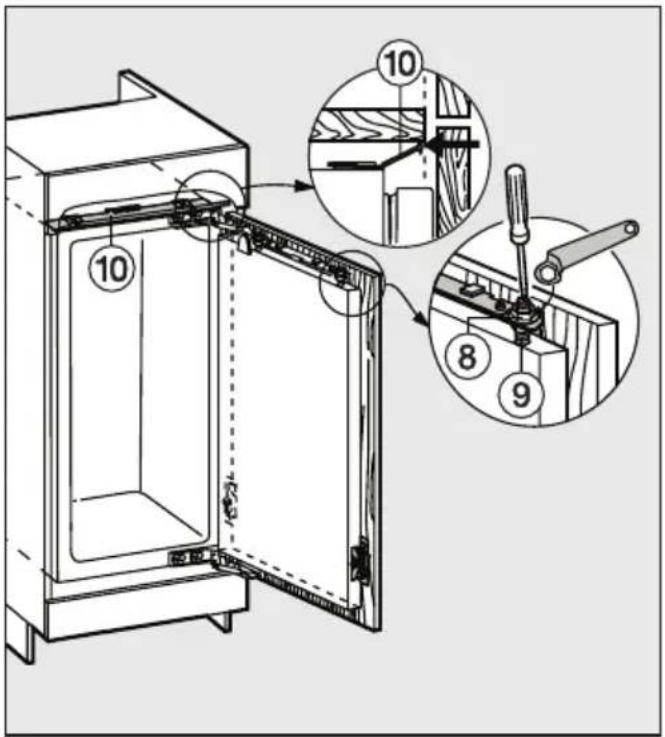

Ajustez la porte du meuble selon la

Desserrez les vis f situées en haut

de la porte de l'appareil et la vis g

située en bas, sur l'équerre de fixa

tion. Déplacez la porte du meuble

afin de créer un espace de 2 mm

entre la porte du meuble et le bord

^ Pour ce faire, fermez la porte et utili-

sez les portes des meubles avoisi-

nants comme repères.

^ Serrez solidement les écrous h sur

la porte de l'appareil tout en mainte-

nant les boulons d'ajustement i à

l'aide d'un tournevis.

Le panneau d'équilibrage j ne peut

pas ressortir, il doit disparaître com

plètement dans la niche.

Resserrez fermement toutes les vis.

Montage de l'appareil

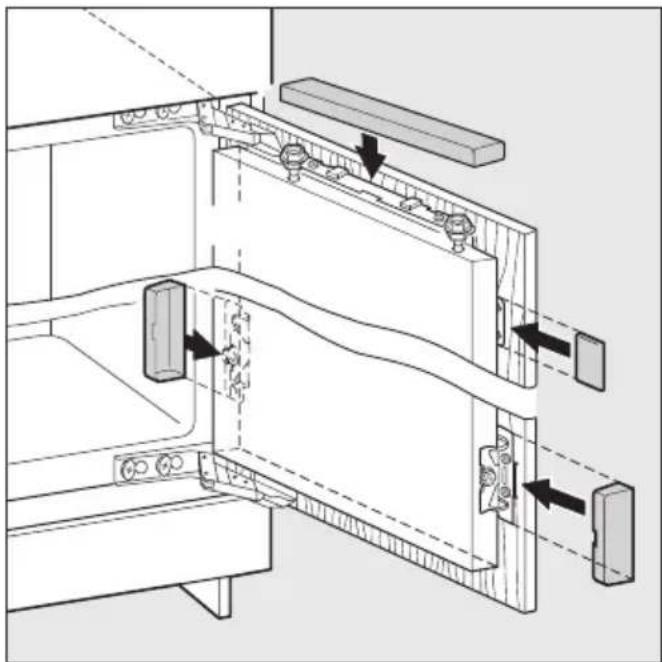

47^ Placez les caches.

Assurez-vous que l'appareil est cor-

rectement encastré, en procédant

aux vérifications suivantes :

– La porte doit fermer correctement.

– La porte ne doit pas toucher l'ar-

Du côté de la poignée, le joint du

coin supérieur ne doit pas laisser

En guise de contrôle, placez une lampe

de poche allumée dans l'appareil et fer

Eteignez la lumière de la pièce et véri

fiez qu'aucune lumière ne sort de l'ap

pareil. Sinon, passez de nouveau en

revue les différentes étapes de mon

Montage de l'appareil

48495051M.-Nr. 07 926 800 / 00

Sous réserve de modifications / 4910
