MODE D'EMPLOI ZP480B CoolMax
◆ Introduction....13
◆ Caractéristiques de la Series zp 14
♦ Précaution....15
◆ Installation....15
♦ Spécifications Electriques....16
◆ Dimensions Physiques ……16
◆ Description et Illustration des Connectors …… 17
◆ Illustration de Câble....18
♦ Spécifications du Produit 19
◆ Approbations de Sécurité....19
♦ Fonction de Protection …… 20
Dépannage 21
French Version
>>> Introduction
Merci pour avoir choisi un produit COOLMAX de grande qualité. Ce manuel d'utilisation inclut une brève description des spécifications et des détails techniques de l'alimentations électrique qui vous donnent une meilleure idée de ses performances. Le dessin mécanique et les instructions du connecteur vous aideront à connaître votre source électrique depuis son apparence. Les instructions d'installation vous ideront à installer l'unité dans votre boîtier de façon adéquate. Les précautions vous tiendront informé des informations importantes et des exigences de sécurité avec cette unité. Le dépannage résoudra les questions que vous pourriez avoir durant l'opération.
Pour toute suggestion ou tout commentaire ou si vous souhaitez en savoir plus concernant la compagnie COOLMAX et ses produits, veuillez rendre viste au site web www.coolmaxusa.com ou envoyer votre email à support@coolmaxusa.com. Nous serons enchantés de recevoir de vos nouvelles et notre équipe de service à la clientèle prendra contact avec vous le plus vite possible.

>>> Caractéristiques de la Series ZP
▶ Performances puissantes & hautement efficaces Technologie avancée pour maximiser les performances

(一)召开股东大会的日期、地点和召集人
Two rails de sortie indépendante +12V assure une opération sure et stable pour le système durant de lour des tâches.

Stabilité, contrôle thermal et et interface utilisatrices améliorés pour plus d'efficacité. Avec un design de circuit avancé et des composants bien choisés, ZP Series offre 75% d'efficacité typique, ce qui est mieux que la moyenne de 70% sur le marché.
▶ Solution de silence total
Efforts silencieux depuis le PSU vers le système

Equilibre ultime entico le refroidissement
Niveau de bruit extrêmement faible en utilisant le Circuit de Contrôle du Ventilateur Intelligent d'High Power base sur le Capteur Automatique de Température. Silence accru, durée de vie étendue du ventilateur et plus grande performance en éliminant les TPM non-nécessaires.

Structures en nucile avec une meilleure
Structure optimale pour la meilleure ventilation possible et un flux d'air maximalisé pour résoudre potentiels de chaleur et de bruit. Réduit la résistance d'air au minimum.

Vantilateur stable 12cm Offre le même flux d'air avec de faibles TPM
www.coolmaxusa.com
▶ Gestion de Câble Intelligente
Permet d'arranger les câbles de façon intelligente

Tous les câbles de sortie avec une
Les manchettes en nylon permettent d'eviter un étranglement des câbles, rendant ainsi possible une installation astucieuse et facile pour un flux d'air amélioré.

Connecteur facilement changable et licencié
Installation rapide et facile.

One Connecteurs Electriques Express PCI supportant les systèmes SLI & Cross-Fire ZP Series fournit un double connecteur électrique PCI-E 6 broches avec suffisamment de courant stable pour supporter entièrement les systèmes SLI & Cross-Fire.
>>> Précaution
▶ Veuillez ne pas débrancher la ligne électrique CA lorsque le Circuit Electrique est en cours d'utilisation, même de façon rapide, car cela risque d'endommager les composants.
▶ Veuillez ne pas stocker ni utiliser le Circuit Electrique dans un lieu humide et sous température extrême.
Lors de la mise sous test du Circuit Electrique de type ATX (Installé seul/sans boîtier PC), veuillez le connecter sur une "Charge" (ex: disque dur), puis le Circuit Electrique peut être allumé (avec le ventilateur commençant à tourner) et la sortie électrique CC sera en opération.
A moins que vous n'y soyez autorisé, veuillez ne pas dévisser le boîtier électrique, quelle qu'en soit la raison.
>>> Installation
Débranchez le cordon électrique depuis votre ancien circuit électrique.
Suivez les instructions dans le manuel de votre boîtier d'ordinateur et démontez le boîtier.
Débranchez tous les connecteurs électriques depuis la carte-mère et depuis les appareils périphériques du genre ventilateurs de boîtier, disques durs, lecteurs de disquette, etc.
Enlevez le circuit électrique existant depuis le boîtier de votre ordinateur et changez-le avec le Circuit Electrique COOLMAX.
Connectez les Connecteurs Electriques sur la cartemère et les appareils périphériques.
▶ Refermez le boîtier de l'ordinateur.
▶ Connectez le cordon électrique sur le Cirucit Electrique COOLMAX.
Spécifications Electriques
| ENTRÉE | Type de ventilateur | Ventilateur 12 cm | |
| Modèle | ZP-380B | ZP-480B | |
| Voltage | 100-240V | ||
| Fréquence | 50-60Hz | ||
| Courant | 8A | ||
| SORTIE | Efficacité | Typique 80% | |
| P.F. | Typique 0.99 | ||
| Voltage CC | Courant DC (Min/Max) | ||
| +3.3V | 0.5A/25A | 0.5A/25A | |
| +5V | 0.3A/25A | 0.3A/25A | |
| +12V1 | 1A/18A | 1A/18A | |
| +12V2 | 1A/18A | 1A/18A | |
| -12V | 0A/0.3A | 0A/0.3A | |
| +5Vsb | 0.1A/2.5A | 0.1A/2.5A | |
| +3.3V&+5V | 150W | 150W | |
| Sortie totale | 380W | 480W | |

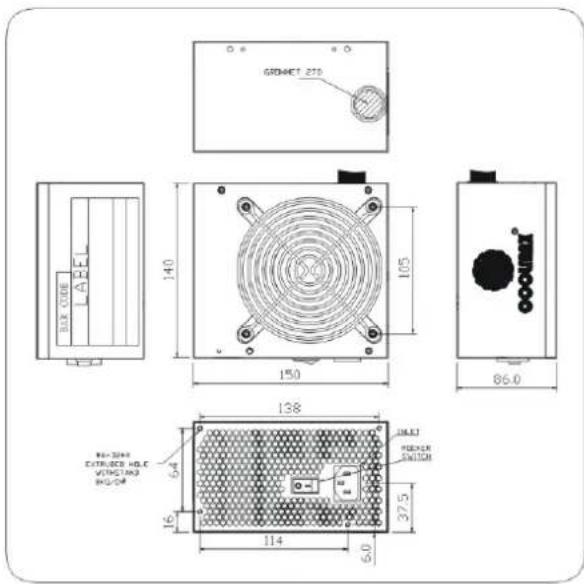

Dimensions Physiques
>>> Description et Illustration des Connectors
Connecteur de Courant Principal

| Voltage | Couleur | Couleur | Voltage | ||
| +3.5V | Orange | 1 | 13 | Orange | +3.3V |
| +3.3V | Orange | 2 | 14 | Bleu | -12V |
| COM | Noir | 3 | 15 | Noir | COM |
| +5V | Rouget | 4 | 16 | Virt | PS_ON# |
| COM | Noir | 5 | 17 | Noir | COM |
| +5V | Rouget | 6 | 18 | Noir | COM |
| COM | Noir | 7 | 19 | Noir | COM |
| PWR_ON | Gris | 8 | 20 | N/C | N/C |
| +5Vsb | Pourper | 9 | 21 | Rouget | +5V |
| +12V+ | Jaune | 10 | 22 | Rouget | +5V |
| +12V+ | Jaune | 11 | 23 | Rouget | +5V |
| +3.3V | Orange | 12 | 24 | Noir | COM |
Connecteur PCI Express (6 broches)

Connecteur de Périphérique (4 broches)

| Couleur | Signal | Broche |
| Jaune | +12V _3 DC | 1 |
| Noir | COM | 2 |
| Noir | COM | 3 |
| Rouge | +5VDC | 4 |
Connecteur +12V (4+4-broches)

| Couleur | Signal | Broche |
| Noir | COM | 1 |
| Noir | COM | 2 |
| Noir | COM | 3 |
| Noir | COM | 4 |
| Jaune | +12VDC | 5 |
| Jaune | +12VDC | 6 |
| Jaune | +12VDC | 7 |
| Jaune | +12VDC | 8 |
Connecteur Electrique ATA Sériel

| Couleur | Signal | Broche |
| Jaune | +12V3DC | 1 |
| Noir | COM | 2 |
| Rouge | +5VDC | 3 |
| Noir | COM | 4 |
| Orange | +3.3VDC | 5 |
>>> Illustration de Câble
>>> Spécifications du Produit
▶ Température
Température de stockage: 0°C\~50°C
Température d'Opération: -40°C\~60°C
▶ Humidité
Stockage: 20°C\~90°C: Opération: 20%\~95%
▶ Altitude
Le circuit électrique peut être opéré normalement à toute altitude entre 0\~8000 ft
>>> Approbations de Sécurité
Le Circuit Electrique COOLMAX a été certifié conforme aux multiples normes de sécurité et EMI.
▶ Sécurité


CB
▶ EMI

Testé pour être conforme aux normes de la FIGC POUR UNE UTILISATION DOMESTIQUE OU AU BUREAU
▶ MTBF (Temps Moyen Entre les Echecs)
Le MTBF du circuit électrique est calculé en utilisant les facteurs de qualité cités dans la méthode d'analyse Part-Stree de MIL-HDBK-217F.
Le MTBF calculé du Circuit Electrique COOLMAX est supérieur à 100 000 heures dans les conditions suivantes:
70% charge pleine, 220VAC/50Hz entrée, 25°C ambiant.
>>> Fonction de Protection
Tous les produits COOLMAX sont conçus avec des fonctions de protection afin de protéger le circuit électrique et le système.
Note
Si le circuit électrique passe à l'état d'arrêt (lorsque la fonction de protection est en effet comme définie ci-dessous), le circuit électrique reviendra à l'opération normale uniquement après que l'erreur ait été résolue et que le C.E. ait été arrêté pour une durée minimale de 1 seconde ou que l'alimentation CA ait été coupée du circuit électrique puis remise.
▶ Protection de Sous/Sur-Voltage (OVP/UVP)
Lorsque le voltage de sortie excède les spécifications ci-dessous, le circuit électrique passera alors dans l'état d'arrêt.
| SORTIE | CCUVP (Min) | OVP (Max) |
| +5V | 3.9V | 7.0V |
| +3.3V | 2.8V | 4.3V |
| +12V | 8.0V | 15.6V |
▶ Protection de Sur-Courant (OCP)
Le courant de surcharge appliqué pour le test de chaque rail de sortie provoquera un trp de sortie avant qu'il n'atteigne ou dépasse 110%\~150%. Le courant de surcharge sera ajusté sur un taux minimum de 10A/s à partir de la charge complète.
▶ Protection de Court-Circuit
Lorsque tout ensemble de sortie CC est court-circuité, le circuit électrique passera dans l'état d'arrêt afin de protéger les circuits et composants de tout dommage.
▶ Protection de Surcharge
Lorsque la sortie totale dépasse 130\~150% de la limite de charge maximale, le circuit électrique passera dans l'état d'arrêt afin de protéger les circuits et composants de tout dommage.
>>> Dépannage
Condition 1: Pas de sortie CC. Les lames du ventilateur restent sans mouvement.
Instructions:
▶ Veuillez vérifier que la prise d'entrée CA soit fermement branchée dans le socle INLET.
▶ Veuillez confirmer si le socle mural ou la rallonge est en état normal.
▶ Veuillez vérifier si le socle de la Carte-Mère (20+4-broches) soit bien branché.
Condition 2: Le ventilateur a commencé à tourner mais s'est arrêté et le système a raccroché sans raison.
▶ Veuillez vérifier si tous les connecteurs des appareils périphériques sont bien branchés sur les appareils, du genre disque dur, CD Rom
▶ Si une révision de la prise s'est produite, veuillez débrancher la source électrique CA, puis re-branchez le socle et attendez 30 secondes pour brancher de nouveau la source électrique CA et ré-essayer.
Note:
Si le circuit électrique ne fonctionne toujours pas en dépit des instructions ci-dessus, veuillez renvoyer votre unité à votre vendeur pour un service après-vente.
