7770B - Support écran plat Bell'O - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 7770B Bell'O au format PDF.
| Type de produit | Support mural pour écran plat |
| Marque | Bell'O |
| Modèle | 7770B |
| Capacité de charge maximale | 91 kg (200 lbs) |
| Matériau | Acier |
| Type de fixation | Sur montants bois (tire-fond) ou béton/brique (chevilles alligator) |
| Système de verrouillage | Oui, vis de sécurité pour empêcher le démontage |
| Compatibilité des vis | M4, M5, M6, M8 avec rondelles et entretoises |
| Outillage nécessaire | Tournevis Phillips, clé à cliquet, détecteur de montants, niveau à bulle |
| Garantie | Garantie à vie limitée (pièces de rechange) |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs. |
| Pièces détachées et réparabilité | Pièces de rechange disponibles sur www.bello.com ou en appelant le 1-888-235-7646 |
| Informations générales | Conçu pour une utilisation en intérieur uniquement. Ne pas dépasser la charge maximale. |
FOIRE AUX QUESTIONS - 7770B Bell'O
Questions des utilisateurs sur 7770B Bell'O
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Support écran plat au format PDF gratuitement ! Retrouvez votre notice 7770B - Bell'O et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 7770B de la marque Bell'O.

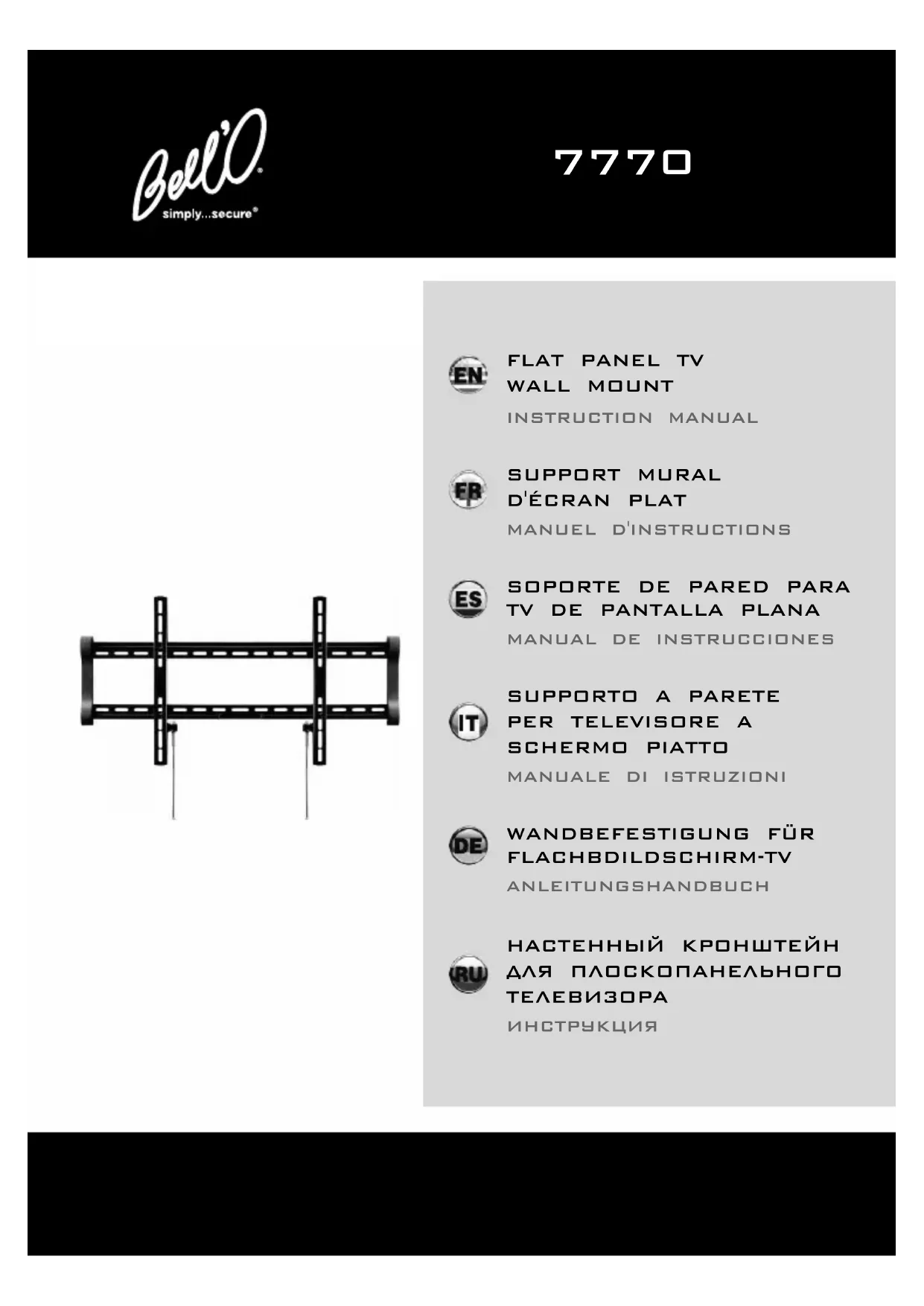

MODE D'EMPLOI 7770B Bell'O
Pour toutes questions concernant les instructions ou pour tout besoin d'assistance, veuille: communiquer avec BellOau : 1-888-235-7646 (USA/Canada) ou +1-732-972-1333 (International) de 9h00 à 17h00 (heure de l'Est).
- NE JAMAIS DÉPASSER LA CAPACITÉ DE CHARGE MAXIMALE DE 91 KG (200 LBS).
- Ce support de fixation est concu pour être posé et utilisé UNIQUEMENT comme indiqué dans ce manuel. Bell'O International Corporation décline toute responsabilité en cas de pose non conforme aux instructions ou d'assemblage, utilisation ou manipulation incorrects de ce produit.
- Une pose incorrecte de ce produit peut entrainer des dommages matériels ou des blessures graves. Bell'O International Corporation ne saurait etre tenu responsable de dommages matériels ou corporels directs ou indirects resultant d'une pose incorrecte, d'une utilisation incorrecte ou d'un assemblage incorrect.
- Si le support de fixation doit être attaché à un structure autre que celles indiquées dans ce manuel, la pose doit impérativement être confiée à un entrepreneur/installateur professionnel agréé. La structure porteuse doit être capable de soutenir, au minimum, quatre fois le poids combiné du support de fixation et du téléviseur. L'installateur a pour charge et responsabilité de s'assurer que la structure porteuse convient.
- Ce support utilisé avec la visserie fournie n'est pas homologué UL pour la pose sur des montants métalliques. Pour connaître la visserie de fixation sur montants métalliques homologuée UL disponible, la limite de poids d'écran et les instructions de pose, veuillez consulter www.bello.com, le revendeur ou un installerateur professionnel.
- Controller avec soin qu'il n'y a aucune piece manquante ou endommagée. Ne jamais utiliser de pieces défectueuses. Pour obtenir des pieces de rechange ou manquantes dans le cadre de cette garantie, veuillez visitor notre site Web à www.bello.com ou appeler notre Service après-vente au 1-888-779-7781. Veillez à avoir le numéro de modulo, le code de date, les références des pieces et le reçu de la vente ou autre justificatif d'achat à disposition. Bell'O expédiera toutes les pieces de rechange nécessaires à ses propres frais aux États-Unis et au Canada.
- Les caractéristiques sont sujettes à modification sans préavis.
- Le poids maximum du téléviseur ne doit pas dépasser la capacité de charge maximale du support ni celle de tout adaptateur homologue UL BeVedu séparément eventuellement fixé au téléviseur.
Tournevis à tête Phillips
Destornillador philips (cruz)
Cacciavite Phillips
Clé à cliquet à douilles
Equipo de trinquete
Strumento Del Cricco
Detecteur de montant
Avant de commencer, essayer différentes vis du nécessaire de visserie pour trouver la section et la longueur correctes pour le téléviseur.
ELIJA EL TORNILLO CORRECTO
Fixer les deux bras de moniteur (MA) au dos du téléviseur comme sur l'illustration. Veiller à bien placer une rondelle (R pour les vis M4 ou M5, S pour les vis M6 ou M8) entre chaque vis et le bras de moniteur. Ne pas placer de rondelle entre les bras et le téléviseur.
CÓMOFIJARLOS BRAZOSDELA PANTALLA(MA)
Utiliser les douilles d'espace si les bras de moniteur (MA) n'appuient pas fermement contre le dos du téléviseur, comme lorsque le dos du téléviseur est incurve, qu'il contient de grands trous de fixation en retrait ou qu'il y a d'autres obstacles. Les douilles d'espacement offrent également plus d'espace pour les cables. Les bras doivent appuyer fermement sur les douilles d'espacement et ne pas avoir de jeu.
Quatre tailles de rallonges de mécanisme de verrouillage sont (AN, AO, AP, AQ) sont fournies pour rendre le mécanisme de verrouillage plus accessible après la pose du téléviseur. Une fois que les bras de moniteur (MA) sont fixés au téléviseur, selectionner la taille de rallonge qui convient en les introduisant dans l'arbre du mécanisme de verrouillage sur les bras de moniteur (MA). Les rallonges doivent être aussi près du bas du téléviseur que possible, mais sans dépasser, comme sur l'illustration.
Remarque : l'arbre de chaque mécanisme de verrouillage comporte deux trous pour mistroux ob la longueur souhaitation pour chaque rallonge.
ELIJA EL TAMANO CORRECTO DE LA EXTENSION
Une fois que la bonne rallonge (AN, AO, AP, AQ) a eté sélectionnée, en attacher une à chaque bras de moniteur (MA) avec une vis de fixation de rallonge (AR). Introduire une vis de fixation de rallonge dans un trou de l'arbre du mécanisme de verrouillage de l'arbre de moniteur et serrer avec un tournevis à tête Phillips. Remarque : l'arbre de chaque mécanisme de verrouillage compte deux trous pour mistrés outenir la longueur souhaitation pour chaque rallonge.
À l'aide d'un détector de montant, trouver l'emplacement exact des montants sur lesquels doit être attaché le support mural. Marquer les bords gauche et droit pour déterminer le centre de chaque montant.
CÓMOCENCONTRARLOS MONTANTES DE MADERA
Mesurer la distance des mesurer la distance entre les trous du support et le haut et le bas du téléviseur pour déterminer la position de pose centrale. Mesurer la hauteur depuis le sol et tracer de petits repères sur le mur pour marquer la hauteur souhaïée pour le téléviseur. À l'aide d'un niveau, aligner le gabarit de pose (IT) sur les marquages et l'attacher avec du ruban adhésisif.
DETERMINE LA ALTURA EN LA QUE COLOCARÁ EL TELEVISOR
Suivre avec attention les instructions figurant sur le gabarit de pose (IT). Percer quatre trough de 64~mm (2,5po) de profond avec un foret de 5 / 32po (ou 4mm ) de diamètre aux emplacements notés « A», « B», « C » et « D » sur le gabarit de pose.
CÓMOTALADRAR ORIFICIOS GUIA
Une fois que les trous de fixation de la plaque murale (WP) sont prêts, poser la plaque murale sur les trous et visser les tire-fond (T) à moitié environ. Utiliser un niveau pour vérifier que la plaque murale est de niveau et effectuer tout ajustement nécessaire. Une fois la plaque de niveau, serrer complètement les quatre tire-fond (ne pas forcer!).
CÓM O INSTALLAR LA PLACA DE PARED (WP)
Après avoir déterminé l'emplacement souhaité pour le téléviseur, aligner le gabarit de pose (IT) de manière à ne pasincer dans des joints de mortier. Bien attacher le gabarit au mur avec du ruban de masquage. Utiliser un niveau.
Suivre avec attention les instructions figurant sur le gabarit de pose (IT). Percer soigneusement quatre trous avec une mèche à maçonnerie de 5/16 po (ou 8 mm) de diamètre aux emplacements notés « A», « B», « C » et « D » sur le gabarit de pose. Chaque trou doit être d'au moins 76 mm (3 po) de profond.
CÓMOTALADRAR ORIFICIOS GUIA
Enlever le gabarit (IT) et enforcer des chevilles d'ancrage ALLIGATORé la marque TOGGLER (U).
COLOQUE LOS ANCLAJES
Quite la plantilla (IT) y colque los anclajes (U)marca TOGGLEN ALLIGATOR.
INSERIRE I TASSELI
Togliere lo schema (IT) e insere i tasselli ALLIGATORi marca TOGGLER (U).
DÜBEL EINFÜGEN
Une fois que les trous de fixation de la plaque murale (WP) sont prêts, poser la plaque murale sur les trous et visser les tire-fond (T) à moitié environ. Utiliser un niveau pour vérifier que la plaque murale est de niveau et effectuer tout ajustement nécessaire. Une fois la plaque de niveau, serrer complètement les quatre tire-fond (ne pas forcer!).
CÓMOSINSTALLAR LA PLACA DE PARED (WP)
Aligner les deux chevilles au dos de chaque capuchon (EC) avec les deux trous aux extrémités de la plaque murale (WP) et les enforcer en place. Les capuchons sont marqués « L » (côté gauche) ou « R » (côté droit).
CÓMOS INSTALAR LAS CUBIERTAS DECORATIVAS PARA LOS EXTREMOS (EC)
Le mecanisme de verrouillage verrouille les bras de moniteur (MA) sur la plaque murale (WP) pour empêcher a dépose du téléviseur. Avant de tenter d'attacher le téléviseur muni des bras de moniteur à la plaque murale, vérifier que le mecanisme de verrouillage est en position déverrouillée. À l'aide d'un tournevis, tournez la vis de sécurité pour l'écarter de la plaque murale, comme sur l'illustration.
CÓMoyo INTERPRETAR EL MECANISMO DE CIERRE
Avec l'aide d'une autre personne, soulever le téléviseur et guider les bras de moniteur (MA) dans plaque murale (WP) comme sur l'illustration.
ES CMO MONTAR EL TELEVISOR
Une fois que le téléviseur muni des bras de moniteur (MA) est fixé à la plaque murale (WP), verrouiller les bras en place pour empêcher la dépose du téléviseur. Pour verrouiller les bras, il suffit de tourner la vis de sécurité avec un tournevis de manière à toumer le mécanisme de verrouillage vers et sous la plaque murale. Pour cela, faire tener le téléviseur en place par une autre personne. Avec précaution, essayer de soulever l'un des côtés du téléviseur hors du support mural pour vérifier qu'il est correctement posé. Répéter de l'autre côté.
CÓMÖ ASEGURAR EL TELEVISOR
Ce produit de fixation Bell'O International, Corp. (« Bell'O » ou « nous ») de n° SKU 7770 (le « Produit ») est garanti pendant la durée de vie du Produit uniquement à l'acheteur initial et dans les limits de la pose initiale (« Garantie »). La réinstallation du Produit à un emplacement différent ou avec un téléviseur ou périphérique différent annule cette Garantie. Cette garantie est valable uniquement aux États-Unis d'Amerique et au Canada. Les clients en-dehors des États-Unis et du Canada sont invités à communiquer avec le distributeur national pour connaître les conditions de garantie propres au pays considéré.
Nous garantissons à l'acheteur initiaq que ce Produit et l'ensemble de ses pieces et composants sont exempts de defaults de materiaiu et de fabrication. Le terme « defaulted », au sens de cette Garantie, fait reference à toute imperfection qui entrave l'utilisation du Produit.
Notre Garantie se limite expressement au remplacement de pieces et composants du support. Bell'O replacera toute piece figurant dans la nomenclature des pieces du support jointe et presentant un defaut de materiaiu ou de fabrication exclusivement au propriete initial dans les limites établies aux générées.
Cette Garantie s'applique uniquement dans des conditions d'utilisation normale. Ce Produit n'est pas destiné à une utilisation en plein air. Cette Garantie ne couvre pas : 1) les défauts causés par une pose ou un démontage incorrects ; 2) les défauts causés par le transport (les réclamations en cas de dommages dans le transport doivent être soumises par l'acheteur directement à la société de transport) ; 3) les défauts se produit après l'achat en raison de modification, dommages intentionnels, accident, employabusif ou détourné, négligence, catastrophe naturelle, conditions mécaniques ou ambantes anormales, démontage, réparation ou modification non autorisés ou exposition aux intempéries ; 4) les dommages cosmétiques et 5) les coûts de main-d'oeuvre ou d'assemblage.
Cette Garantie ne s'applique pas si le produit a eté reconditionné ou revendu d'occasion.
Il n'est offert aucune garantie, expresses ou implicite, notamment de qualite marchande ou d'adaptation a un emploi particulier, à l'excection de (i) celle contenue dans les presentes ou (ii) ce qui est prevu par la reglementation en vigueur dans l'etat ou la province dont les lois s'appliquent. En l'absence de reglementation imposant l'application des lois d'un autre etat ou province, cette Garantie est regie par les dispositions de fond et de procedure de la loi de I'etat du New Jersey. La Cour supérieure du New Jersey ou la Cour de district des Etats-Unis pour le District du New Jersey, selon le cas, a juridiction exclusive sur l'application de cette Garantie et sur toutes les matieres y afferentes. Toutes les garanties eventuellement derivées sont limitées aux termes établis aux presentes, sauf dispositions contraires de la reglementation en vigueur.
L'acheteur ne saurait s'en remetre aux déclarations des fabricants, employés ou représentants, orales ou écrites, qui ne sont ni une modification de cette Garantie, ni une partie intégrante du contrat de vente ou de cette Garantie.
Sous réserve des générées dispositions, Bell'O décline toute obligation ou responsabilité envers l'acheteur ou toute autre personne ou entité concernant dequelconques obligations, pertes ou dommages causés directement ou indirectement par l'utilisation du Produit, notamment, mais sans s'y limiter, dequelconques dommages accessoires ou consecutifs. Certains états ou provinces n'autorisent pas la limitation de la durée d'une garantie implicite ou l'exclusion ou la limitation des dommages accessoires ou consecutifs. Par consequenc, il est possible que les limites ou exclusions ci-dessus ne s'appliquent pas au present cas particulier.
Cette Garantie couvre uniquement les reparations ou remplacements pour ce support comme indiquedecendum.
Cette Garantie confère à l'acheteur des droits juridiques particuliers. Il est possible qu'il ait d'autres droits, susceptibles de varier d'une juridiction à l'autre.
Remarque : Vous étes responsable de contrcler le support avec soin pour vérifier qu'il n'y a pas de piece manquante ou défectueuse immediatement après avoir ouvert l'emballage. Pour obtenir des pieces de rechange ou manquantes dans le cadre de cette garantie, veuillez visitor notre site Web à www.bello.com ou appeler notre Service après-vente au 1-888-235-7646. Veillez à avoir le numero de modele, le code de date, les refrences des pieces et le reçu de la vente ou autre justificatif d'achat a disposition. Bell'O expediera toutes les pieces de rechange nécessaires à ses propres frais aux États-Unis et au Canada.
