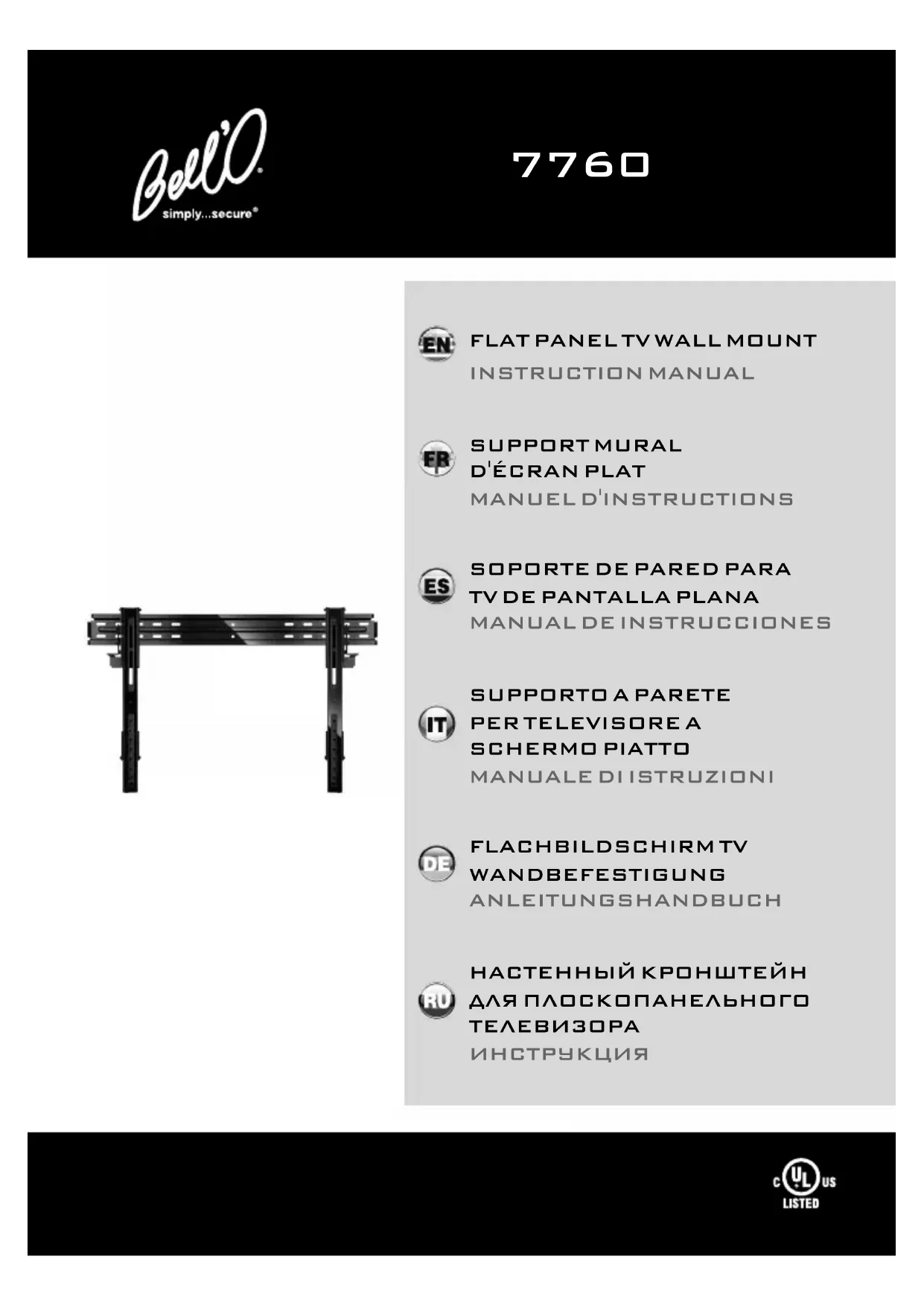

7760B - Support écran plat Bell'O - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support écran plat mural
Marque	Bell'O
Modèle	7760B
Capacité de charge maximale	68 kg (150 lbs)
Matériau	Acier
Couleur	Noir
Compatibilité VESA	Universelle (jusqu'à 65 pouces)
Type de fixation	Murale sur montants bois ou béton
Inclinaison	Oui, réglable
Rotation	Oui, pivotement
Nivellement	Réglable via vis de niveau
Verrouillage	Verrou coulissant + cadenas optionnel
Garantie	Garantie à vie limitée
Assistance	Service après-vente : 1-888-235-7646
Outils nécessaires	Tournevis Phillips, clé à cliquet, détecteur de montant, perceuse
Contenu de l'emballage	Plaque murale, bras de moniteur, vis, chevilles, gabarit de pose
Entretien	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge max ; installation sur structures capables de supporter 4x le poids
Pièces détachées	Disponibles sur www.bello.com

FOIRE AUX QUESTIONS - 7760B Bell'O

Quelle est la capacité de charge maximale du support ?

La capacité de charge maximale est de 68 kg (150 lbs). Ne jamais dépasser cette limite.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis à tête Phillips, d'une clé à cliquet, d'un détecteur de montant et d'une perceuse.

Puis-je installer ce support sur un mur en béton ?

Oui, mais vous devez utiliser les chevilles d'ancrage fournies (de marque TOGGLER®). Percez des trous de 8 mm de diamètre et 76 mm de profondeur minimum.

Comment niveler le téléviseur après l'installation ?

Utilisez un tournevis Phillips pour tourner la vis de niveau au bas de chaque bras de moniteur. Cela permet de relever ou abaisser le téléviseur à la hauteur souhaitée.

Que faire si une pièce est manquante ou endommagée ?

Contactez le service après-vente au 1-888-779-7781 ou visitez www.bello.com pour obtenir des pièces de rechange. Ayez votre numéro de modèle et votre preuve d'achat.

Ce support est-il compatible avec tous les téléviseurs ?

Il est compatible avec la plupart des téléviseurs VESA standard. Utilisez les vis fournies adaptées à votre téléviseur. La capacité maximale est de 68 kg.

Comment verrouiller le téléviseur sur le support ?

Après avoir accroché le téléviseur, poussez le verrou coulissant vers le bas pour bloquer la patte murale. Vous pouvez également ajouter un cadenas (non fourni) pour plus de sécurité.

Puis-je installer ce support sur des montants métalliques ?

Non, ce support n'est pas conçu pour des broches d'insertion métalliques. Pour des montants métalliques, consultez les instructions sur www.bello.com ou contactez un installateur professionnel.

Quelle est la procédure pour fixer les bras au téléviseur ?

Fixez les bras (MA-L et MA-R) au dos du téléviseur en utilisant les vis appropriées. Si nécessaire, utilisez les douilles d'espacement pour un meilleur ajustement.

Y a-t-il une garantie sur ce produit ?

Oui, une garantie à vie limitée pour l'acheteur initial. Elle couvre les défauts de matériau et de fabrication. La réinstallation annule la garantie.

MODE D'EMPLOI 7760B Bell'O

Pour toutes questions concernant les instructions ou pour tout besoin d'assistance, veuille communiquer avec Bell®Oau : 1-888-235-7646 (USA/Canada) ou [phone] (International) de 9h00 à 17h00 (heure de l'Est), du lundi au vendredi.

• NE JAMAIS DÉPASSER LA CAPACITÉ DE CHARGE MAXIMALE DE 68 KG (150 LBS).
• Ce support de fixation est conçu pour être posé et utilisé UNIQUEMENT comme indiqué dans ce manuel. Bell'O International Corporation décline toute responsabilité en cas de pose non conforme aux instructions ou d'assemblage, utilisation ou manipulation incorrects de ce produit.
• Une pose incorrecte de ce produit peut entraîner des dommages matériels ou des blessures graves. Bell'O International Corporation ne saurait être tenu responsable de dommages matériels ou corporels directs ou indirects résultant d'une pose incorrecte, d'une utilisation incorrecte ou d'un assemblage incorrect.
• Si le support de fixation doit être attaché à un structure autre que celles indiquées dans ce manuel, la pose doit impérativement être confiée à un entrepreneur/installateur professionnel agréé. La structure porteuse doit être capable de soutenir, au minimum, quatre fois le poids combiné du support de fixation et du téléviseur. L'installateur a pour charge et responsabilité de s'assurer que la structure porteuse convient.
• Cette monture, y compris les pièces d'assemblage fournies, n'est pas destinée à être installée dans des broches d'insertion en métal ou des briques. Pour connaître la visserie de fixation sur montants métalliques homologuée UL disponible, la limite de poids d'écran et les instructions de pose, veuillez consulter www.bello.com, le revendeur ou un installateur professionnel.
• Contrôler avec soin qu'il n'y a aucune pièce manquante ou endommagée. Ne jamais utiliser de pièces défectueuses. Pour obtenir des pièces de rechange ou manquantes dans le cadre de cette garantie, veuillez visiter notre site Web à www.bello.com ou appeler notre Service après-vente au 1-888-779-7781. Veillez à avoir le numéro de modèle, le code de date, les références des pièces et le reçu de la vente ou autre justificatif d'achat à disposition. Bell'O expédiera toutes les pièces de rechange nécessaires aux États-Unis continentaux et au Canada.
• Les caractéristiques sont sujettes à modification sans préavis.
• Le poids maximum du téléviseur ne doit pas dépasser la capacité de charge maximale du support ni celle de tout adaptateur homologué UL Belou du séparément éventuellement fixé au téléviseur.

Tournevis à tête Phillips

Destornillador philips (cruz)

Cacciavite Phillips

Clé à cliquet à douilles

Equipo de trinquete

Strumento Del Cricco

Détecteur de montant

Avant de commencer, essayer différentes vis du nécessaire de visserie pour trouver la section et la longueur correctes pour le téléviseur.

ELIJA ELTORNILLO CORRECTO

Fixer les deux bras de moniteur (MA-L, MA-R) au dos du téléviseur comme sur l'illustration. (Si vous utilisez les vis M4, assurez-vous que chaque rondelle « R » est placée entre la vis et le bras de moniteur.) Ne pas placer de rondelle entre les bras et le téléviseur.

CÓMO FIJAR LOS BRAZOS DE LA PANTALLA (MA.L, MA.R)

Utiliser les douilles d'espacement si les bras de moniteur (MA-L, MA-R) n'appuient pas fermement contre le dos du téléviseur, comme lorsque le dos du téléviseur est incurvé, qu'il contient de grands trous de fixation en retrait ou qu'il y a d'autres obstacles. Les douilles d'espacement offrent également plus d'espace pour les câbles. Les bras doivent appuyer fermement sur les douilles d'espacement et ne pas avoir de jeu.

À l'aide d'un détecteur de montant, trouver l'emplacement exact des montants sur lesquels doit être attaché le support mural. Marquer les bords gauche et droit pour déterminer le centre de chaque montant.

CÓMO ENCONTRAR LOS MONTANTES DE MADERA

Mesurer la distance des mesurer la distance entre les trous du support et le haut et le bas du téléviseur pour déterminer la position de pose centrale. Mesurer la hauteur depuis le sol et tracer de petits repères sur le mur pour marquer la hauteur souhaitée pour le téléviseur. À l'aide d'un niveau, aligner le gabarit de pose (IT) sur les marquages et l'attacher avec du ruban adhésif.

DETERMINE LA ALTURA EN LA QUE COLOCARÁ ELTELEVISOR

Suivre avec attention les instructions figurant sur le gabarit de pose (IT). Percez avec soin quatre trous à travers les points « A », « B », « C » et « D » qui conviennent. Percer tous les trous de 64 mm (2,5 po) de profond avec un foret de 5/32 po (ou 4 mm) de diamètre.

CÓMOTALADRARORIFICIOS GUÍA

Une fois que les trous de fixation de la plaque murale (WP) sont prêts, poser la plaque murale sur les trous dans le sens indiqué sur l'illustration ci-dessous et visser les tire-fond (T) à moitié environ. Utiliser un niveau pour vérifier que la plaque murale est de niveau et effectuer tout ajustement nécessaire. Une fois la plaque de niveau, serrer complètement les quatre tire-fond (ne pas forcer!).

CÓMO INSTALAR LA PLACA DE PARED (WP)

Après avoir déterminé l'emplacement souhaité pour le téléviseur, aligner le gabarit de pose (IT) de manière à ne pas percer dans des joints de mortier. Bien attacher le gabarit au mur avec du ruban de masquage. Utiliser un niveau.

Suivre avec attention les instructions figurant sur le gabarit de pose (IT). Percer soigneusement quatre trous avec une mèche à maçonnerie de 5/16 po (ou 8 mm) de diamètre aux emplacements notés « A », « B », « C » et « D » sur le gabarit de pose. Chaque trou doit être d'au moins 76 mm (3 po) de profond.

ES CÓMOTALADRAR ORIFICIOS GUÍA

Enlever le gabarit (IT) et enfoncer des chevilles d'ancrage ALLIGATORE la marque TOGGLER® (U).

COLOQUE LOS ANCLAJES

Une fois que les trous de fixation de la plaque murale (WP) sont prêts, poser la plaque murale sur les trous et visser les tire-fond (T) à moitié environ. Utiliser un niveau pour vérifier que la plaque murale est de niveau et effectuer tout ajustement nécessaire. Une fois la plaque de niveau, serrer complètement les quatre tire-fond (ne pas forcer !).

CÓMO INSTALAR LA PLACA DE PARED (WP)

Avant d'essayer d'attacher le téléviseur à la plaque murale (WP), s'assurer que les bras de mu (MA-L, MA-R) sont en position verrouillée. Pousser le verrou coulissant vers le haut et rabattre la patte pivotante vers le bas comme sur l'illustration.

Avec l'aide d'au moins une autre personne, soulever le téléviseur et guider les bras de moniteur (MA-L, MA-R) dans le bras articulé comme sur l'illustration. S'assurer que les deux bras de moniteur sont solidement sur la plaque murale avant de la relâcher.

CÓMO MONTARELTELEVISOR

Faire tenir le téléviseur en place par une autre personne et, avec précaution, écarter le bas du téléviseur du mur. Basculer les appuis d'accès, situés au bas de chaque bras de moniteur (MA-L, MA-R), vers le bas et contre le mur. Ces appuis permettent d'accéder plus facilement au dos du téléviseur. Remettre la patte pivotante en position verticale, en veillant à bien l'engager derrière la plaque murale (WP). Pousser le verrou coulissant vers le bas pour bloquer la patte murale en place. Un cadenas (non fourni) peut être ajouté pour plus de sécurité.

TRABE LOS BRAZOS PARA EL MONITOR (ML-LYMA-R)

Avec un tournevis à tête Phillips, tourner la vis de niveau au bas de chaque bras de moniteur (MA-L, MA-R) comme sur l'illustration. Utiliser les deux vis pour relever ou abaisser le téléviseur jusqu'à la hauteur souhaitée.

GARANTIE À VIE LIMITÉE

Ce produit de fixation Bell'O International, Corp. (« Bell'O » ou « nous ») de n° SKU 7760 (le « Produit ») est garanti pendant la durée de vie du Produit uniquement à l'acheteur initial et dans les limites de la pose initiale (« Garantie »). La réinstallation du Produit à un emplacement différent ou avec un téléviseur ou périphérique différent annule cette Garantie. Cette garantie est valable uniquement aux États-Unis d'Amérique et au Canada. Les clients en-dehors des États-Unis et du Canada sont invités à communiquer avec le distributeur national pour connaître les conditions de garantie propres au pays considéré.

Nous garantissons à l'acheteur initial que ce Produit et l'ensemble de ses pièces et composants sont exempts de défauts de matériau et de fabrication. Le terme « défaut », au sens de cette Garantie, fait référence à toute imperfection qui entrave l'utilisation du Produit.

Notre Garantie se limite expressément au remplacement de pièces et composants du support. Bell'O remplacera toute pièce figurant dans la nomenclature des pièces du support jointe et présentant un défaut de matériau ou de fabrication exclusivement au propriétaire initial dans les limites établies aux présentes.

Cette Garantie s'applique uniquement dans des conditions d'utilisation normale. Ce Produit n'est pas destiné à une utilisation en plein air. Cette Garantie ne couvre pas : 1) les défauts causés par une pose ou un démontage incorrects ; 2) les défauts causés par le transport (les réclamations en cas de dommages dans le transport doivent être soumises par l'acheteur directement à la société de transport) ; 3) les défauts se produisant après l'achat en raison de modification, dommages intentionnels, accident, emploi abusif ou détourné, négligence, catastrophe naturelle, conditions mécaniques ou ambiantes anormales, démontage, réparation ou modification non autorisés ou exposition aux intempéries ; 4) les dommages cosmétiques et 5) les coûts de main-d'œuvre ou d'assemblage.

Cette Garantie ne s'applique pas si le produit a été reconditionné ou revendu d'occasion.

Il n'est offert aucune garantie, expresse ou implicite, notamment de qualité marchande ou d'adaptation à un emploi particulier, à l'exception de (i) celle contenue dans les présentes ou (ii) ce qui est prévu par la réglementation en vigueur dans l'état ou la province dont les lois s'appliquent. En l'absence de réglementation imposant l'application des lois d'un autre état ou province, cette Garantie est régie par les dispositions de fond et de procédure de la loi de l'état du New Jersey. La Cour supérieure du New Jersey ou la Cour de district des États-Unis pour le District du New Jersey, selon le cas, a juridiction exclusive sur l'application de cette Garantie et sur toutes les matières y afférentes. Toutes les garanties éventuellement dérivées sont limitées aux termes établis aux présentes, sauf dispositions contraires de la réglementation en vigueur.

L'acheteur ne saurait s'en remettre aux déclarations des fabricants, employés ou représentants, orales ou écrites, qui ne sont ni une modification de cette Garantie, ni une partie intégrante du contrat de vente ou de cette Garantie.

Sous réserve des présentes dispositions, Bell'O décline toute obligation ou responsabilité envers l'acheteur ou toute autre personne ou entité concernant de quelconques obligations, pertes ou dommages causés directement ou indirectement par l'utilisation du Produit, notamment, mais sans s'y limiter, de quelconques dommages accessoires ou consécutifs. Certains états ou provinces n'autorisent pas la limitation de la durée d'une garantie implicite ou l'exclusion ou la limitation des dommages accessoires ou consécutifs. Par conséquent, il est possible que les limites ou exclusions ci-dessus ne s'appliquent pas au présent cas particulier.

Cette Garantie couvre uniquement les réparations ou remplacements pour ce support comme indiqué précédemment.

Cette Garantie confère à l'acheteur des droits juridiques particuliers. Il est possible qu'il ait d'autres droits, susceptibles de varier d'une juridiction à l'autre.

Remarque : Vous êtes responsable de contrôler le support avec soin pour vérifier qu'il n'y a pas de pièce manquante ou défectueuse immédiatement après avoir ouvert l'emballage. Pour obtenir des pièces de rechange ou manquantes dans le cadre de cette garantie, veuillez visiter notre site Web à www.bello.com ou appeler notre Service après-vente au 1-888-235-7646. Veillez à avoir le numéro de modèle, le code de date, les références des pièces et le reçu de la vente ou autre justificatif d'achat à disposition. Bell'O expédiera toutes les pièces de rechange nécessaires à ses propres frais aux États-Unis et au Canada.

GARANTÍA LIMITADA DE PORVIDA
