OFX 9700 - Imprimante OLIVETTI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Imprimante multifonction laser noir et blanc
Marque	Olivetti
Modèle	OFX 9700
Dimensions (L x P x H)	447 x 386 x 344 mm
Poids	13 kg
Alimentation électrique	Monophasé 220-240 V, 50/60 Hz, 4,5 A
Consommation (veille)	12 W
Consommation (impression)	340 W en moyenne
Fonctions principales	Impression, copie, numérisation, télécopie, SMS
Vitesse d'impression	Jusqu'à 16 ppm
Résolution d'impression	600 dpi
Capacité du bac principal	250 feuilles (60 g/m²) ou 200 feuilles (80 g/m²)
Formats papier supportés (bac principal)	A4, A5, Legal, Letter
Formats papier supportés (introducteur manuel)	A4, A5, Legal, Letter, B5, Exec, A6
Connectivité	USB 2.0 (esclave pour PC, maître pour clé USB), WLAN en option
Systèmes d'exploitation compatibles	Windows 98 SE, ME, 2000, XP, Vista 32 bits
Type de scanner	Scanner couleur à défilement
Résolution de numérisation	600 dpi optique / 2400 dpi interpolé
Fonctions de copie	Autonome noir et blanc, zoom 25-400 %, jusqu'à 99 copies
Fonctions de télécopie	Envoi/réception, boîtes aux lettres, rediffusion, répondeur
Pièces détachées disponibles	Cartouche toner (réf. IM. UNIT 9700)
Réparabilité	Interventions par un technicien qualifié uniquement
Sécurité	Appareil laser de classe 1, consignes de sécurité détaillées
Entretien courant	Nettoyage de la vitre du scanner, remplacement de la cartouche toner
Informations générales	Notice complète disponible en téléchargement gratuit (76 pages)

FOIRE AUX QUESTIONS - OFX 9700 OLIVETTI

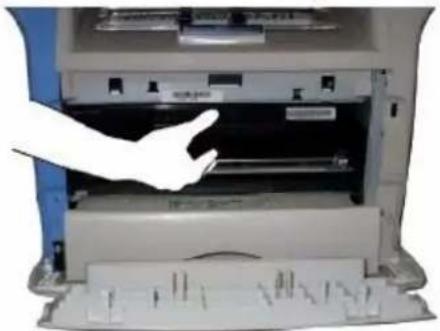

Comment installer la cartouche toner ?

Placez-vous face à l'appareil, ouvrez le capot avant en pressant sur les côtés. Déballez la cartouche neuve, secouez-la doucement 5 à 6 fois pour répartir le toner. Insérez-la dans son compartiment en poussant à fond jusqu'à l'enclenchement. Refermez le capot. Suivez les instructions à l'écran pour insérer la carte à puce fournie.

Que faire en cas de bourrage papier ?

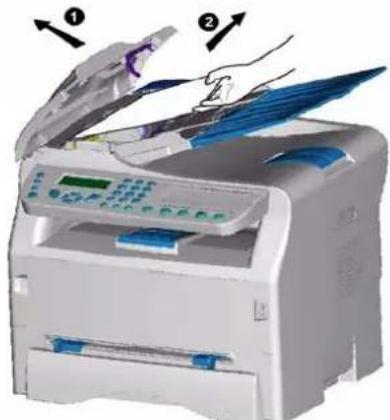

Si le message VERIFIER PAPIER EXTERNE apparaît, ouvrez la trappe bourrage papier à l'arrière, retirez la feuille coincée et refermez. Si le message VERIFIER PAPIER RETIRER TONER apparaît, retirez la cartouche toner, enlevez la feuille, puis vérifiez le bac papier. Replacez la cartouche et refermez.

Comment envoyer un fax ?

Placez votre document dans le chargeur automatique, face à copier vers le haut. Entrez le numéro du destinataire à l'aide du clavier ou du répertoire, puis appuyez sur la touche FAX. L'icône clignote pendant l'appel et devient fixe lorsque la communication est établie. Le document est émis automatiquement.

Comment régler la date et l'heure ?

Appuyez sur la touche ▼, saisissez 21 depuis le clavier et confirmez par OK. Entrez successivement les chiffres correspondant à la date et à l'heure (format JJMMAAHHMM). Par exemple, pour le 8 novembre 2005 à 9h33, entrez 0811050933 puis validez.

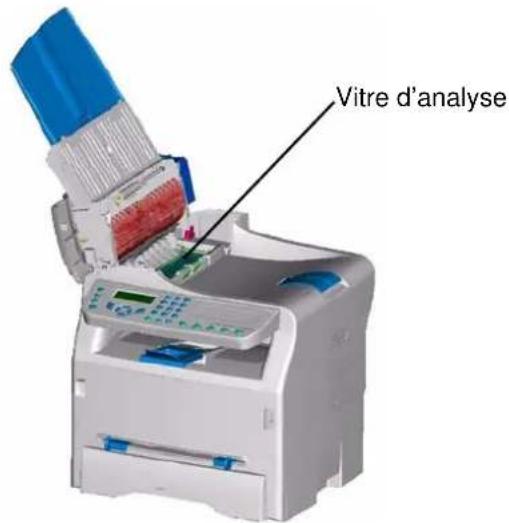

Comment nettoyer la vitre du scanner ?

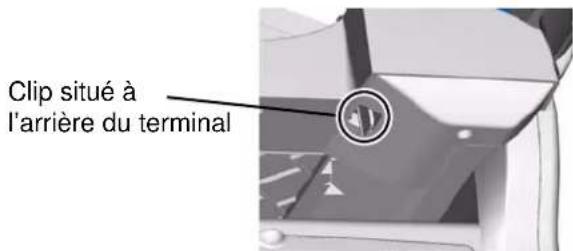

Déverrouillez les deux clips de maintien du scanner, soulevez-le pour accéder à la vitre d'analyse. Nettoyez la vitre avec un chiffon doux non pelucheux imbibé d'alcool isopropylique. Refermez le scanner et vérifiez que les clips sont bien en place.

Comment utiliser la fonction de copie ?

Placez votre document dans le chargeur automatique, face à copier vers le haut. Pour une copie simple, appuyez deux fois sur la touche COPY. Pour des réglages avancés (nombre de copies, zoom, contraste), appuyez une fois sur COPY, puis suivez les menus à l'écran.

Comment connecter l'imprimante à un PC ?

Utilisez un câble USB pour relier le port USB esclave (à l'arrière de l'imprimante) à votre ordinateur. Installez le logiciel Companion Suite Pro LL fourni sur le CD-ROM. L'imprimante est compatible avec Windows 98 SE, ME, 2000, XP et Vista 32 bits.

Que faire si l'écran ne s'allume pas ?

Vérifiez d'abord le branchement du cordon secteur à la prise de courant et à l'appareil. Assurez-vous que l'interrupteur Marche/Arrêt est sur la position I. Si le problème persiste, contactez un technicien qualifié.

Comment envoyer un SMS depuis l'appareil ?

Appuyez sur la touche SMS. Saisissez votre texte à l'aide du clavier numérique (utilisez la touche ↑ pour les majuscules). Validez avec OK. Entrez le numéro du destinataire (téléphone mobile ou autre terminal SMS) via le clavier ou le répertoire. Pour un envoi multiple, utilisez la touche ▶.

Comment activer le répondeur fax ?

Accédez au menu 382 - TELECOPIE / REP FAX / ACTIVATION. Si un code d'accès a été défini (menu 383), saisissez-le. Sélectionnez AVEC ou SANS pour activer ou désactiver le répondeur. Les documents reçus en mémoire seront conservés confidentiellement.

MODE D'EMPLOI OFX 9700 OLIVETTI

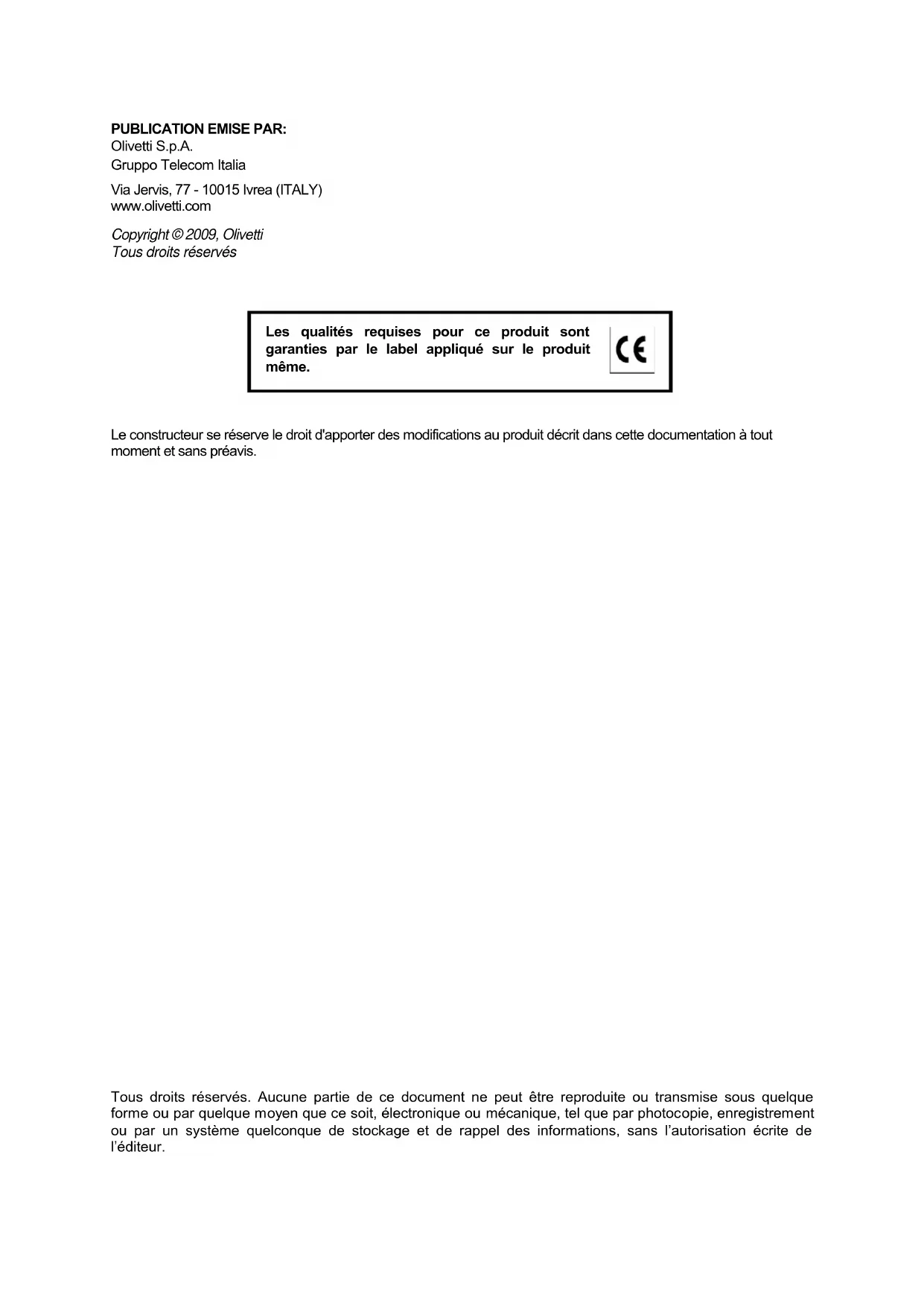

Tous droits réservés

Les qualités requises pour ce produit sont garanties par le label appliqué sur le produit même.

Le constructeur se réserve le droit d'apporter des modifications au produit décrit dans cette documentation à tout moment et sans préavis.

Tous droits réservés. Aucune partie de ce document ne peut être reproduite ou transmise sous quelque forme ou par quelque moyen que ce soit, électronique ou mécanique, tel que par photocopie, enregistrement ou par un système quelconque de stockage et de rappel des informations, sans l'autorisation écrite de l'éditeur.

Cher client

Avant toute utilisation, pour votre confort et votre sécurité, nous vous engageons à lire attentivement le chapitre Sécurité, page 1.

En achetant cet appareil multifonction, vous avez opté pour un produit de qualité de la marque OLIVETTI. Votre appareil satisfait les différentes spécifications d'un outil bureautique moderne.

Cet appareil vous permet de scanner en couleur, de faxer, d'imprimer et de copier en noir et blanc. Vous pouvez connecter l'appareil multifonction (modèle OFX 9700) sur votre PC (Microsoft Windows 98SE/ME/2000/XP/Vista 32 bits).

Installez le logiciel joint pour utiliser l'appareil multifonction comme imprimante (modèle OFX 9700). Vous pouvez en outre via le PC scanner, éditer et enregistrer des documents. Pour la communication avec un ordinateur individuel sans fil vous disposez d'une connexion avec adaptateur Wireless Local Area Network (WLAN) (équipement optionnel).

WLAN est une option fonctionnant uniquement avec un adaptateur d'origine que vous pouvez obtenir auprès de votre revendeur. Vous trouverez plus d'informations sur notre site Internet : www.olivetti.com.

Il conjugue puissance, convivialité et simplicité d'utilisation, grâce à son navigateur et son accès multitâche.

Le terminal multifonction OFX 9700 présenté est équipé d'un scanner 600 dpi et d'une imprimante laser noir et blanc offrant une vitesse d'impression de 16 ppm. Le logiciel Companion Suite Pro LL fourni vous permet d'utiliser votre terminal multifonction (modèle OFX 9700) comme un scanner et une imprimante depuis un ordinateur individuel. Il vous offre également la possibilité de gérer votre terminal multifonction.

Consommables

Reportez-vous à la section Caractéristiques des consommables, page 68.

Sommaire

Cher client I

Consommables

Sécurité

Consignes de sécurité 1

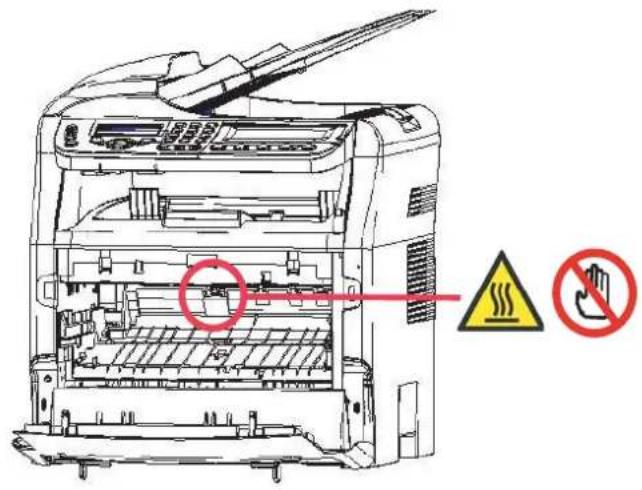

Position des étiquettes de sécurité

sur la machine 2

Symboles de l'interrupteur d'alimentation 2

Déclaration de conformité 2

Avis aux utilisateurs résidant

dans les pays de l'UE 2

Environnement

L'emballage 3

Les piles et batteries 3

Le produit 3

Licence d'usage du logiciel 4

Définition 4

Licence 4

Propriété 4

Durée 4

Garantie 4

Responsabilité 4

Evolution 4

Loi applicable 5

Marques déposées 5

Reproductions interdites 5

Installation

Conditions d'emplacement 6

Précautions d'utilisation 6

Recommandations pour le papier 7

Chargement du papier dans le bac principal 7

Manipulation du papier 7

Contrôle d'humidité 7

Utilisation d'enveloppes 8

Recommandations pour la cartouche toner 8

Description du terminal 9

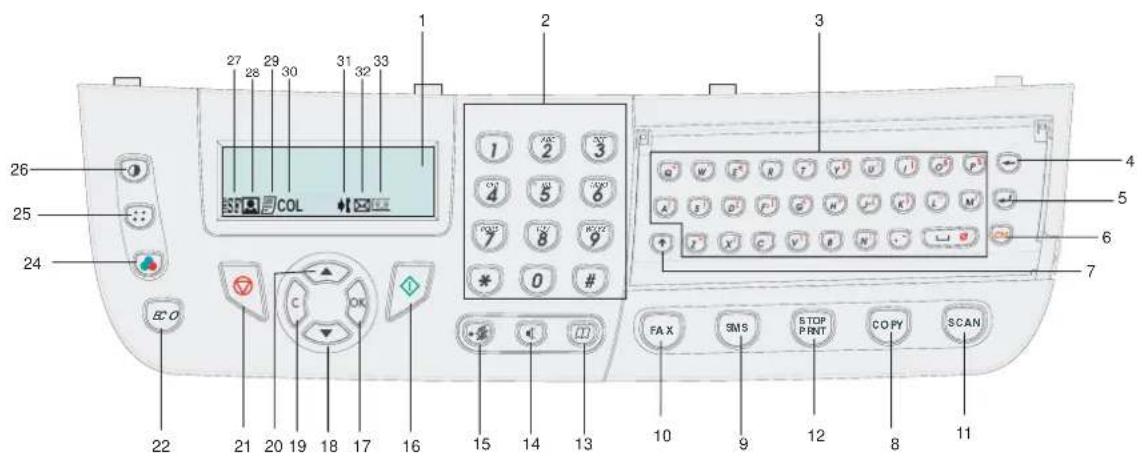

Panneau de commande 10

Principe de navigation dans les menus 11

Contenu de l'emballage 12

Installation de l'appareil 12

Mise en place du chargeur du document

pour analyse 12

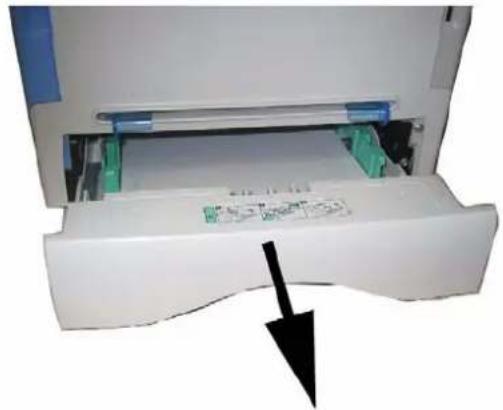

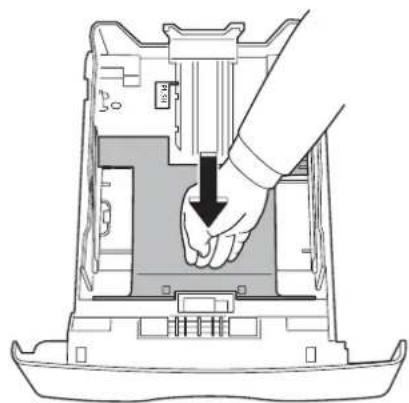

Insertion de papier dans le bac principal 13

Installation de la cartouche 13

Butée de réception papier 14

Mise en service de votre appareil 14

Raccordement de l'appareil 14

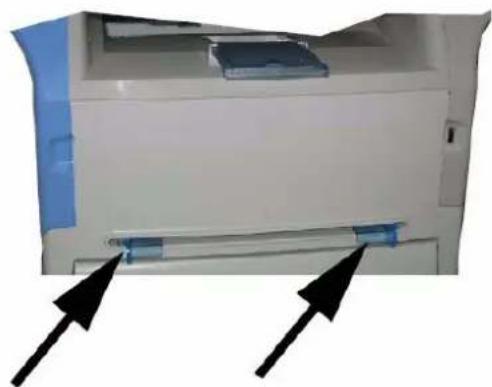

Insertion de papier dans l'introducteur manuel 15

Copie

Copie simple 16

Copie en mode Economie de Toner 16

Copie élaborée 16

Réglages particuliers pour la copie 16

Réglage de la résolution 17

Paramétrer le zoom 17

Paramétrer la copie assemblée 17

Paramétrer l'origine d'analyse 17

Réglage du contraste 17

Réglage de la luminosité 17

Réglage du type de papier 17

Sélection du bac papier 18

Réglage des marges d'analyse du scanner

à défilement 18

Réglages des marges d'impression

gauche et droite 18

Réglages des marges d'impression

haute et basse 18

Paramétrer le format du papier 18

Fax

Emission de fax 19

Impression d'une

page de garde 19

Emission immédiate 19

Emission Elaborée 19

Emission avec suivi de numérotation 19

Réception de télécopies 20

Rediffusion de fax 20

Répondeur fax 21

Enregistrer un code d'accès au répondeur 21

Activer ou désactiver le répondeur 21

Imprimer les messages fax reçus en mémoire 21

Reroutage des fax 21

Définir le destinataire de la redirection 21

Imprimer les documents reroutés 22

Reroutage des fax vers une clé USB 22

Imprimer les documents reroutés 22

File d'attente d'émission 22

Exécuter immédiatement une émission

en attente 22

Consulter ou modifier la file d'attente 22

Supprimer une émission en attente 23

Imprimer un document en attente ou en dépôt 23

Imprimer la file d'attente 23

Arrêt d'une émission en cours 23

Boîtes aux lettres fax 23

Créer une BAL 23

Modifier une BAL existante 24

Imprimer le contenu d'une BAL 24

Supprimer une BAL 24

Imprimer la liste des BAL 24

Dépôt dans une BAL de votre fax 24

Emission pour dépôt dans une BAL

d'un fax distant 24

Relève de BAL d'un fax distant 24

Dépôt et relève de fax 25

Dépôt d'un document 25

Relève d'un document mis en dépôt 25

SMS

Configuration des paramètres SMS 26

Présentation de l'expéditeur 26

Centre SMS d'émission 26

Envoyer un SMS 26

Paramètres/Réglages 27

Régler la date et l'heure 27

Entrer le numéro et le nom de votre terminal 27

Type de réseau 27

Réglages géographiques 27

Pays 27

Réseau de télécommunication 27

Régler la langue d'affichage 28

Préfixe local 28

Préfixe 28

Rapport d'émission 28

Type de chargement des documents 28

Plage horaire économique 29

Mode de réception 29

Réception sans papier 29

Nombre de copies 29

Réception Fax ou PC 30

Mode de réduction des télécopies reçu 30

Paramètres techniques 30

Imprimer le guide des fonctions 31

Imprimer les journaux 31

Imprimer la liste des réglages 32

Verrouillage 32

Verrouillage du clavier 32

Verrouillage de la numérotation 32

Verrouillage du service SMS 32

Relever les compteurs 32

Compteur de pages émises 32

Compteur de pages reçues 32

Compteur de pages scannées 33

Compteur de pages imprimées 33

Afficher l'état du consommable 33

Calibrer votre scanner 33

Répertoire téléphonique 34

Créer une fiche 34

Créer une liste 34

Modifier une fiche 34

Supprimer une fiche 34

Imprimer le répertoire téléphonique 34

Jeux et divertissements 36

Sudoku (selon modèle) 36

Imprimer une grille 36

Imprimer la solution d'une grille 36

Réseau WLAN 37

Type de réseau radio 37

Réseau radio d'infrastructure 37

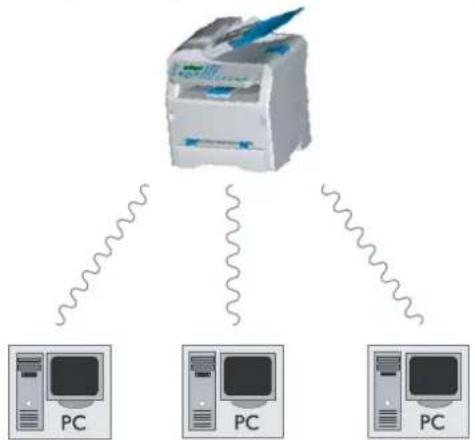

Réseau radio ad-hoc 37

Réseaux radio (WLAN) 37

Connectez votre adaptateur WLAN 38

Configurer votre réseau 38

Créer ou rejoindre un réseau 38

Consulter ou modifier vos paramètres réseau 38

Exemple de configuration

d'un réseau AD-HOC 40

Configuration du terminal multifonction 40

Configuration du PC 40

Clé mémoire USB 41

Utilisation de clé mémoire USB 41

Imprimer vos documents 41

Imprimer la liste des fichiers présents sur la clé 41

Imprimer les fichiers présents sur la clé 41

Effacer vos fichiers présents sur la clé 42

Analyser le contenu de votre clé mémoire USB 42

Enregistrer un document sur

une clé mémoire USB 42

Activer/Désactiver l'Effacement automatique des

plus vieux fichiers sur votre clé mémoire USB 43

Fonctions PC 44

Introduction 44

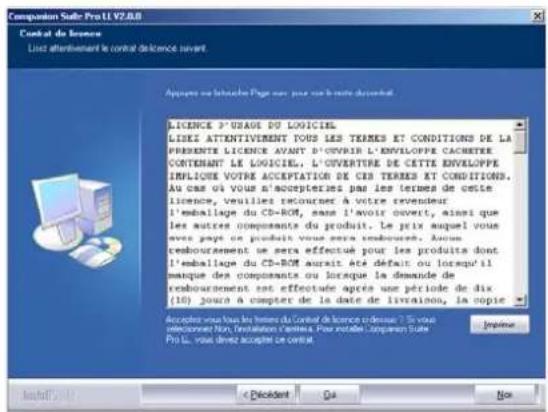

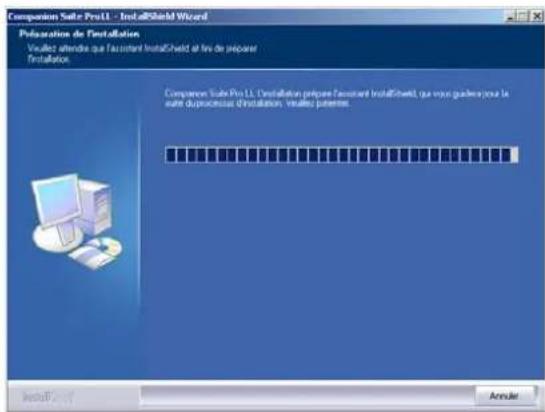

Installer le logiciel sur votre PC 44

Raccordements 46

Connexion USB 46

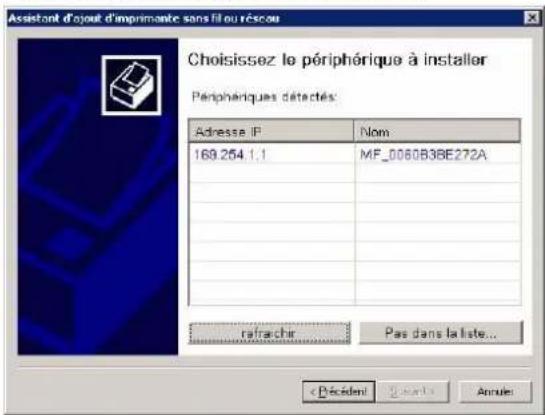

Connexion sans fil 47

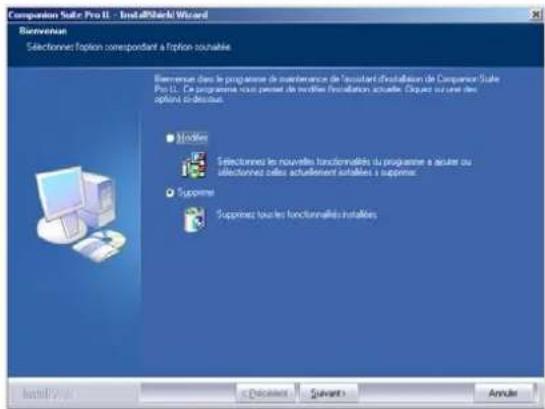

Désinstaller le logiciel de votre PC 47

Supervision du Terminal multifonction 48

Vérification de la liaison entre le PC

et le terminal multifonction 48

MF Director 48

Présentation graphique 48

Activation des utilitaires et des applications 49

MF Monitor 49

Présentation graphique 49

Visualiser l'état du consommable 49

Scan To 49

Fonctionnalités de Companion Suite Pro LL 50

Analyse d'un document 50

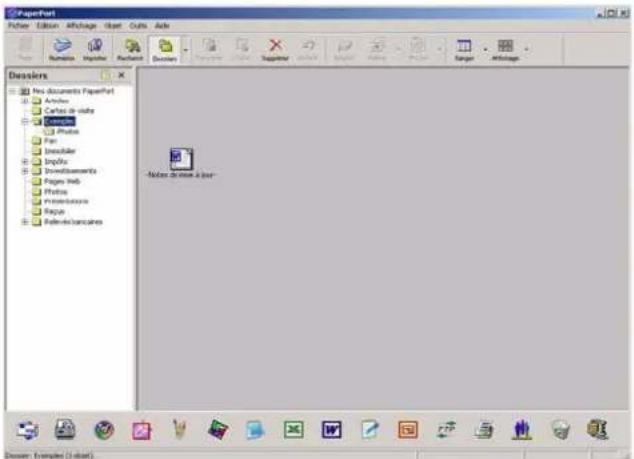

Analyse avec Scan To 50

Analyse depuis un logiciel compatible TWAIN 50

Logiciel de reconnaissance

de caractères (OCR) 50

Impression 50

Imprimer sur le terminal multifonction 51

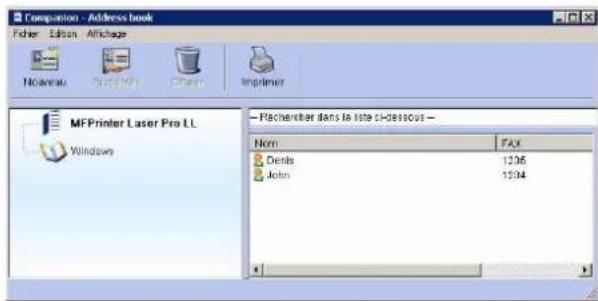

Le Carnet d'adresses 51

Ajouter un contact dans le carnet

d'adresses du terminal 51

Ajouter un groupe dans le carnet

d'adresses du terminal 51

Gestion du carnet d'adresses 52

Modifier un contact 52

Modifier un groupe 52

Supprimer un correspondant ou un groupe 52

Imprimer le Carnet d'adresses 52

Importer ou exporter un répertoire 52

Importer un répertoire 52

Sauvegarder votre carnet d'adresses 52

Communication télécopies 52

Présentation de la fenêtre Télécopie 53

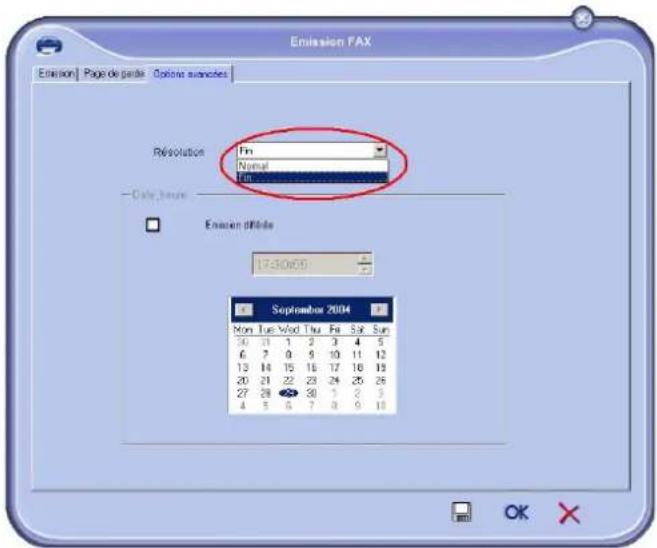

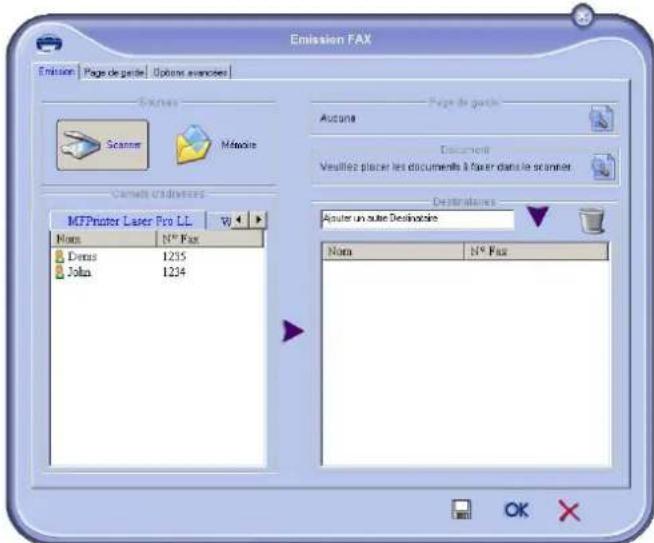

Envoyer une télécopie 53

Envoyer une télécopie depuis

le disque dur ou le terminal 53

Envoyer une télécopie depuis une application 54

Recevoir une télécopie 54

Suivi des télécopies 54

La boîte d'envoi 54

La mémoire d'émission (éléments envoyés) 55

Le journal d'émission 55

Le journal de réception 55

Paramètres télécopies 55

Accès aux paramètres télécopies 55

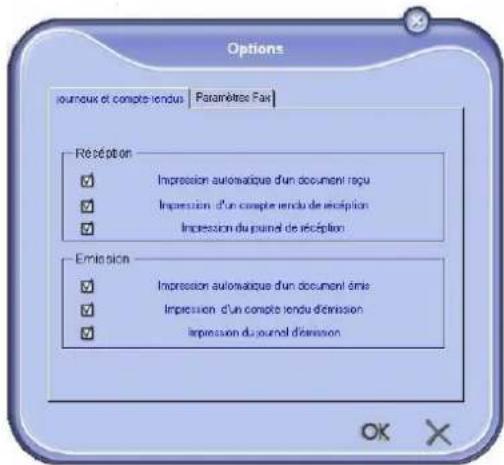

Description de l'onglet Journaux

et compte-rendus 55

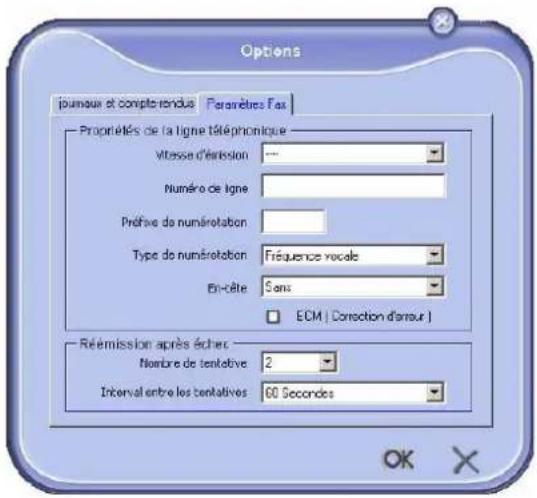

Description de l'onglet Paramètres Fax 56

Page de garde 56

Création d'une page de garde 56

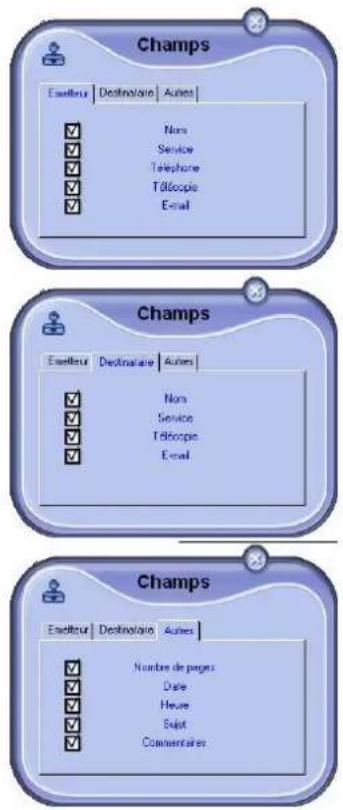

Description de l'onglet Page de garde 57

Créer un modèle de page de garde 58

Communication SMS 59

Présentation de la fenêtre SMS 59

Envoyer un SMS 60

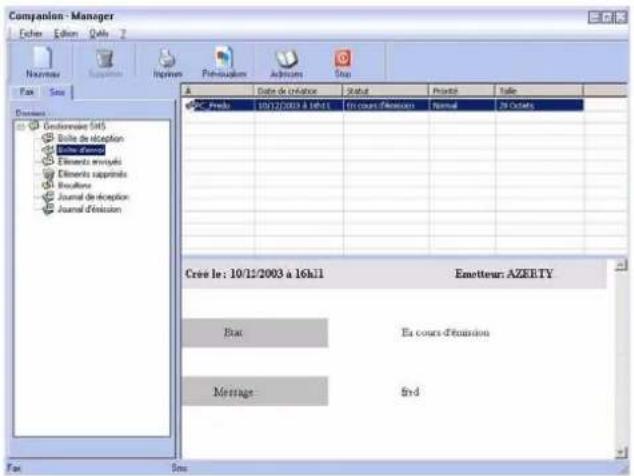

Suivi des SMS 60

La boîte d'envoi 60

Le journal d'émission 61

La mémoire d'émission (éléments envoyés) 61

Paramètres des SMS 61

Accès aux paramètres SMS 61

Description de l'onglet Journaux

et compte-rendus 61

Maintenance 62

Entretien 62

Généralités 62

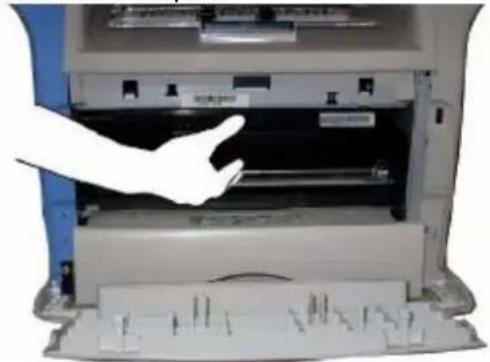

Remplacement de la cartouche toner 62

Incidents avec carte à puce 62

Nettoyage 63

Nettoyage des dispositifs

de lecture du scanner 63

Nettoyage de l'imprimante 63

Nettoyage de l'extérieur de l'imprimante 63

Incidents imprimante 63

Messages d'erreur 63

Bourrage papier 64

Incident scanner 64

Incidents divers 65

Echecs en communication 65

Cas d'une émission à partir du chargeur 65

Cas d'une émission à partir de la mémoire 65

Codes d'échec de communication 65

Codes généraux 65

Caractéristiques 67

Caractéristiques physiques 67

Caractéristiques électriques 67

Caractéristiques environnementales 67

Caractéristiques du périphérique 67

Caractéristiques des consommables 68

Information consommateurs 69

Sécurité

Consignes de sécurité

Avant de brancher votre appareil, vérifiez que la prise de courant secteur sur laquelle vous allez brancher votre appareil est conforme aux indications portées sur l'étiquette signalétique (tension, courant, fréquence du réseau électrique) apposée sur votre appareil. Cet appareil doit être relié à un schéma d'alimentation secteur monophasé. L'appareil ne doit pas être installé à même le sol.

Les piles et batteries, les emballages et les équipements électriques et électroniques (EEE), doivent être mis au rebut, conformément aux instructions du chapitre ENVIRONNEMENT de ce manuel.

Selon le modèle de l'appareil, la fiche de prise de courant de l'appareil pouvant être le seul moyen de déconnexion du réseau électrique, il est impératif d'appliquer les consignes suivantes : votre appareil doit être branché sur une prise de courant secteur située à proximité. La prise de courant secteur doit rester aisément accessible.

Votre appareil est livré avec un cordon secteur équipé d'une fiche de courant avec terre. Une fiche de courant avec terre doit être impérativement branchée sur une prise murale munie d'une terre reliée à la terre de protection du bâtiment.

Réparation-maintenance : faites exécuter toutes les interventions de réparation et maintenance par un technicien qualifié. Aucun des éléments internes ne peut être réparé par l'utilisateur. Afin d'éviter tout danger d'électrocution, vous ne devez pas essayer de procéder vous-même à ces opérations, car, par l'ouverture ou le retrait des couvercles, vous vous exposeriez à un double danger :

• l'interception du rayonnement laser par l'œil humain peut provoquer des blessures irrémédiables ;
• le contact avec les parties sous tension peut provoquer un choc électrique dont les conséquences peuvent être extrêmement graves.

Pour les conditions d'installation et les précautions d'utilisation, veuillez-vous référer au chapitre Installation, page 6.

Position des étiquettes de sécurité sur la machine

Par mesure de sécurité, des étiquettes d'avertissement ont été apposées sur l'appareil aux endroits indiqués ci-dessous. Pour votre sécurité, ne touchez pas ces surfaces lorsque vous procédez à l'élimination d'un bourrage papier ou que vous remplacez la cartouche toner.

Symboles de l'interrupteur d'alimentation

Conformément à la norme IEC 60417, l'appareil utilise les symboles de l'interrupteur d'alimentation suivants :

• signifie MARCHE ;
• signifie ARRET.

Déclaration de conformité

Avis aux utilisateurs résidant dans les pays de l'UE

Le marquage CE atteste de la conformité des produits aux exigences de la directive R&TTE 1999/5/CE. Pour la sécurité des usagers, conformément à la directive 73/23/CEE. Pour les perturbations électromagnétiques conformément à la directive 89/336/CEE. Le fabricant déclare que les produits sont fabriqués conformément à l'ANNEXE II de la directive R&TTE 1999/5/CE.

Environnement

La préservation de l'environnement est une préoccupation essentielle du fabricant. Le fabricant a la volonté d'exploiter des installations respectueuses de l'environnement et a choisi d'intégrer la performance environnementale dans l'ensemble du cycle de vie de ses produits, de la phase de fabrication à la mise en service, l'utilisation et l'élimination.

L'emballage

La présence du logo (point vert) signifie qu'une contribution est versée à un organisme national agréé, pour améliorer les infrastructures de récupération et de recyclage des emballages.

Pour faciliter ce recyclage, veuillez respecter les règles de tri mises en place localement pour ce type de déchets.

Les piles et batteries

Si votre produit contient des piles ou des batteries, ces dernières doivent être déposées dans les points de collecte désignés.

Le produit

La poubelle barrée apposée sur le produit signifie qu'il appartient à la famille des équipements électriques et électroniques.

A ce titre, la réglementation européenne vous demande de procéder à sa collecte sélective :

-Dans les points de distribution en cas d'achat d'un équipement équivalent.

-Dans les points de collecte mis à votre disposition localement (déchetterie, collecte sélective, etc.).

Ainsi, vous participez à la réutilisation et à la valorisation des Déchets d'Equipement Electriques et Electroniques qui peuvent avoir des effets potentiels sur l'environnement et la santé humaine.

Licence d'usage du logiciel

LISEZ ATTENTIVEMENT TOUS LES TERMES ET CONDITIONS DE LA PRESENTE LICENCE AVANT D'OUVRIR L'ENVELOPPE CACHETEE CONTENANT LE LOGICIEL. L'OUVERTURE DE CETTE ENVELOPPE IMPLIQUE VOTRE ACCEPTATION DE CES TERMES ET CONDITIONS.

Au cas où vous n'accepteriez pas les termes de cette licence, veuillez retourner à votre revendeur l'emballage du CD-ROM, sans l'avoir ouvert, ainsi que les autres composants du produit. Le prix auquel vous avez payé ce produit vous sera remboursé. Aucun remboursement ne sera effectué pour les produits dont l'emballage du CD-ROM aurait été défait ou lorsqu'il manque des composants ou lorsque la demande de remboursement est effectuée après une période de dix (10) jours à compter de la date de livraison, la copie de votre reçu faisant foi.

Définition

Le Logiciel désigne les programmes et la documentation associée.

Licence

• Cette licence vous permet d'utiliser le Logiciel sur des ordinateurs personnels connectés sur un réseau local. Vous n'avez le droit d'utiliser le Logiciel que pour imprimer sur un seul terminal multifonction, vous ne pouvez prêter ou concéder à des tiers un droit d'usage sur le Logiciel.
• Vous êtes autorisé à effectuer une copie de sauvegarde.
• Cette licence est non-exclusive et non-transférable.

Propriété

Le fabricant ou ses fournisseurs conservent le droit de propriété du Logiciel. Vous ne devenez propriétaire que du CD-ROM. Vous ne devez pas modifier, adapter, décompiler, traduire, créer d'oeuvre dérivée, louer ou vendre le Logiciel ou la documentation. Tous droits non expressément concédés sont réservés par le fabricant ou ses fournisseurs.

Durée

Cette licence reste en vigueur jusqu'à sa résiliation. Vous pouvez la résilier en détruisant le programme et la documentation ainsi que toutes les copies de ceux-ci. Cette licence serait automatiquement résiliée au cas où vous ne respecteriez pas les termes de cette licence. En cas de résiliation, vous vous engagez à détruire toutes les copies du programme et de la documentation.

Garantie

Le Logiciel est fourni « en l'état » sans garantie d'aucune sorte, ni expresse, ni implicite, y compris, de façon non limitative, sans garantie d'adaptation commerciale et d'aptitude à une utilisation particulière ; tous les risques en ce qui concerne les résultats et performances de ce Logiciel sont assumés par l'acheteur. Au cas ou le programme s'avérerait défectueux, tous les frais de réparation ou de remise en état seraient pris en charge par l'acheteur.

Le titulaire de la licence bénéficie toutefois de la garantie suivante : le CD-ROM sur lequel le Logiciel est enregistré est garanti, sans défaut matériel ou de fabrication dans des conditions d'utilisation et de fonctionnement normales pendant une période de quatre-vingt dix (90) jours à compter de la date de livraison, la copie de votre reçu faisant foi. Dans le cas où le défaut du CD-ROM se produirait à la suite d'un accident ou d'une mauvaise utilisation, ce CD-ROM ne serait pas remplacé dans le cadre de la garantie.

Responsabilité

La seule responsabilité de votre revendeur et votre seul et unique recours est le remplacement du CD-ROM qui ne répondrait pas à la garantie et qui serait renvoyé accompagné d'une copie de votre reçu. Ni le fabricant ni qui que ce soit impliqué dans la création, la réalisation, la commercialisation ou la livraison de ce programme ne serait être responsable des dommages directs, indirects ou immatériels, tels que, cette liste n'étant pas limitative, perte d'informations, perte de temps, perte d'exploitation, perte de revenus, perte de clientèle, à la suite de l'utilisation ou de l'incapacité d'utiliser un tel programme.

Evolution

Dans un souci d'amélioration constant, le fabricant se réserve le droit de faire évoluer les caractéristiques du Logiciel sans préavis. En cas d'évolution, votre droit d'utilisation ne vous donne pas droit à des mises à jour gratuites.

Loi applicable

Etant donné l'évolution permanente de la technologie, le fabricant se réserve le droit de modifier les caractéristiques techniques indiquées pour ce produit, à tout moment, sans avis préalable, et/ou d'interrompre la production de ce produit. Tous les noms de produits et de marques pouvant être des marques déposées par leurs détenteurs respectifs sont reconnues dans les présentes.

Marques déposées

En raison de l'évolution technique, Olivetti se réserve le droit à tout moment et sans préavis, de modifier les caractéristiques techniques annoncées pour ce produit et/ou de cesser la fabrication de celui-ci. Companion Suite Pro est une marque déposée de Olivetti.

Adobe® et les produits Adobe® cités sont des marques déposées d'Adobe Systems Incorporated.

PaperPort11SE est une marque déposée de ScanSoft.

Microsoft® Windows® 98, Microsoft® Windows® Millennium, Microsoft® Windows NT®, Microsoft® Windows 2000®, Microsoft® Windows XP®, Microsoft® Windows Vista® et tout autre produit Microsoft® cité sont des marques de Microsoft Corporation déposées et/ou utilisées aux États-Unis et/ou dans d'autres pays.

Toutes les autres marques ou noms de produits cités à titre d'exemple ou d'information sont des marques déposées de leurs détenteurs respectifs.

Les informations contenues dans ce livret d'utilisation sont sujettes à modification sans préavis.

Reproductions interdites

Ne copiez jamais ou n'imprimez jamais des documents dont la reproduction est interdite par la loi.

L'impression et la copie des documents suivants sont généralement interdites par la loi :

• billets de banque ;
• chèques ;
• obligations ;
• certificats de dépôt ;
• titres d'emprunt ;
• passeports ;
• permis de conduire.

La liste ci-dessus est donnée à titre d'exemple, mais n'est pas exhaustive. En cas de doute sur la légalité de la copie ou de l'impression de certains documents, adressez-vous à un conseiller juridique.

Installation

Conditions d'emplacement

En choisissant un emplacement approprié, vous préservez la longévité du terminal. Vérifiez que l'emplacement sélectionné présente les caractéristiques suivantes :

• Choisissez un emplacement bien aéré.
• Veillez à ne pas obturer les grilles d'aération situées sur les côtés gauche et droit de l'appareil. Lors de l'installation, veillez à placer le terminal à une trentaine de centimètres de tout objet afin de faciliter l'ouverture des capots.
• Assurez-vous que cet emplacement ne présente aucun risque d'émission d'ammoniaque ou d'autres gaz organiques.
• La prise électrique avec terre (reportez-vous aux consignes de sécurité présentées au chapitre Sécurité) à laquelle vous envisagez de connecter le terminal doit se situer à proximité de celui-ci et être aisément accessible.
• Assurez-vous que le terminal n'est pas directement exposé aux rayons du soleil.

- Veillez à ne pas placer le terminal dans une zone exposée à un courant d'air généré par un système de conditionnement d'air, de chauffage ou de ventilation, ni dans une zone sujette à de grands écarts de température ou d'humidité.

- Choisissez une surface solide et horizontale sur laquelle le terminal ne sera pas exposé à de fortes vibrations.

- Veillez à ne pas placer l'appareil à même le sol (reportez-vous aux consignes de sécurité présentées au chapitre Sécurité).

- Eloignez le terminal de tout objet susceptible d'obstruer ses orifices d'aération.

- Ne placez pas le terminal à proximité de tentures ou d'autres objets combustibles.

- Choisissez un emplacement où les risques d'éclaboussures d'eau ou d'autres liquides sont limités.

- Assurez-vous que cet endroit est sec, propre et sans poussière.

Veillez à placer le terminal dans un local bien aéré. Le fonctionnement de l'imprimante génère en effet une petite quantité d'ozone. Une odeur désagréable peut se dégager de l'imprimante si celle-ci fonctionne de façon intensive dans un local mal aéré. Pour une utilisation sûre, veillez à placer le terminal dans un local bien ventilé.

Précautions d'utilisation

Tenez compte des importantes précautions ci-dessous lors de l'utilisation du terminal.

Environnement d'exploitation :

• Température : 10 °C à 32 °C avec un écart maximum de 10 °C par heure.
• Humidité : 15 à 80 % d'humidité ambiante (sans condensation), avec un écart maximal de 20 % par heure.

Terminal :

La section ci-dessous décrit les précautions à prendre lors de l'utilisation du terminal :

• En cours d'impression, ne mettez jamais le terminal hors tension ou n'ouvrez jamais ses capots.
• N'utilisez jamais de gaz ou de liquides inflammables, ou des objets susceptibles de générer un champ magnétique à proximité du terminal.
• Lorsque vous débranchez le cordon secteur, saisissez toujours la fiche en évitant de tirer sur le cordon. Un cordon endommagé représente une source potentielle d'incendie ou de décharge électrique.

- Ne touchez jamais le cordon secteur avec des mains humides. Vous risqueriez de recevoir une décharge électrique.

- Débranchez toujours le cordon secteur avant de déplacer le terminal. A défaut, vous risqueriez d'endommager le cordon et de créer un risque d'incendie ou de décharge électrique.

- Débranchez toujours le cordon secteur lorsque vous envisagez de ne pas utiliser le terminal pendant une période prolongée.

• Ne posez jamais d'objets sur le cordon secteur, ne tirez jamais dessus et ne le pliez jamais. Cela pourrait créer un risque d'incendie ou de décharge électrique.
• Veillez toujours à ce que le terminal ne repose jamais sur le cordon secteur ou les câbles de communication de tout autre appareil électrique. Veillez également à ce qu'aucun cordon ni câble ne soit introduit dans le mécanisme du terminal. Cela vous exposerait à un risque de mauvais fonctionnement du terminal ou à un risque d'incendie.
• Assurez-vous que l'imprimante est hors tension avant de connecter ou de déconnecter un câble d'interface sur l'imprimante (utilisez un câble d'interface blindé).
• N'essayez jamais de retirer un panneau ou un capot fixé. Le terminal contient des circuits haute tension. Tout contact avec ces circuits peut entraîner un risque de décharge électrique.
• N'essayez jamais de modifier le terminal. Cela pourrait créer un risque d'incendie ou de décharge électrique.
• Veillez toujours à ce que les trombones, agrafes ou autres petites pièces métalliques ne pénètrent pas dans le terminal par les orifices d'aération ou d'autres ouvertures. De tels objets créent un risque d'incendie ou de décharge électrique.
• Evitez que de l'eau ou tout autre liquide ne se répande sur le terminal ou à proximité de celui-ci. Tout contact du terminal avec de l'eau ou du liquide peut créer un risque d'incendie ou de décharge électrique.
• Si du liquide ou une pièce métallique pénètre accidentellement dans le terminal, mettez-le immédiatement hors tension, débranchez le cordon secteur et contactez votre revendeur. A défaut, vous vous exposeriez à un risque d'incendie ou de décharge électrique.
• En cas d'émission de chaleur, de fumée, d'odeurs inhabituelles ou de bruits anormaux, mettez le terminal hors tension, débranchez-le immédiatement, puis contactez votre revendeur. A défaut, vous vous exposeriez à un risque d'incendie ou de décharge électrique.
• Evitez d'utiliser le terminal pendant un "orage électrique", ceci peut présenter un risque de choc électrique causé par la foudre.
• Ne déplacez pas le terminal pendant l'impression.
• Soulevez le terminal lorsque vous voulez le déplacer.

Recommandations pour le papier

Chargement du papier dans le bac principal

• Insérez toujours le papier côté à imprimer vers le bas et ajustez les guides papier au format du papier pour éviter des problèmes d'alimentation et de bourrages papier.
• La quantité de papier chargé ne doit pas excéder la capacité de chargement. Dans le cas contraire, cela peut causer des problèmes d'alimentation et de bourrages papier.
• Ajoutez du papier dans le bac uniquement quand celui-ci est vide. L'ajout de papier à la pile peut causer une double alimentation.
• Lorsque vous retirez le bac papier, prenez-le toujours avec les deux mains pour éviter de le faire tomber.
• Si vous utilisez du papier déjà imprimé par votre terminal ou une autre imprimante, la qualité d'impression peut ne pas être optimale.

Manipulation du papier

• Corrigez toute ondulation du papier avant l'impression. L'ondulation (ou courbure) ne doit pas excéder 10 mm.
• Stockez le papier avec soin pour éviter les problèmes d'alimentation et les défauts d'image dus au papier laissé dans des conditions d'humidité élevées.

Contrôle d'humidité

• N'utilisez jamais du papier humide ou du papier qui a été laissé dans un paquet ouvert.
• Après ouverture de l'emballage, conservez le papier dans un sachet plastique.
• N'utilisez jamais du papier avec des extrémités ondulées, du papier plissé ou tout autre papier abîmé.

Utilisation d'enveloppes

• Utilisez uniquement l'introducteur manuel.
• La zone recommandée doit être le secteur qui exclut 15 mm du bord principal et 10 mm des bords gauche, droit et arrière.
• Quelques lignes peuvent être ajoutées dans la pleine copie pour éliminer tout chevauchement.
• L'impression peut être incorrecte pour les enveloppes qui sont hors recommandation (reportez-vous au paragraphe Caractéristiques du périphérique, page 67).
• Aplanissez manuellement toute enveloppe courbée après impression.
• De petits plis peuvent apparaître sur le bord du côté large de l'enveloppe. Sur le verso on peut obtenir un effet flou ou une impression moins nette.
• Préparez l'enveloppe en appuyant correctement sur la ligne de pli des quatre bords, après avoir vidé l'air de l'intérieur. Placez ensuite l'enveloppe en position appropriée pour éviter tout pli ou déformation.

Recommendations pour la cartouche toner

• Ne posez jamais la cartouche toner sur son extrémité.
• Ne tenez jamais la cartouche toner à l'envers.

Description du terminal

Face avant

Face arrière

Panneau de commande

1. Ecran.
2. Clavier numérique.
3. Clavier alphabétique.
4. Touche ← efface le caractère situé à gauche du curseur.
5. Touche ← retour chariot ou passage à la ligne suivante.
6. Touche Ctrl accès aux caractères spéciaux.
7. Touche ↑. touche Shift.
8. Touche COPY : copie locale.
9. Touche SMS : envoi d'un SMS (Short Message Service).
10. Touche FAX : envoi de fax.
11. Touche SCAN : analyse de document vers un PC ou un média (type clé USB).
12. Touche STOP PRINT : arrête les impressions PC en cours.
13. Touche 📄 : accès au répertoire et aux numéros abrégés.
14. Touche : prise de ligne manuelle, écoute de la tonalité lors de l'émission d'un fax.

15. Touche : diffusion multidestinataire (fax ou SMS).

16. Touche : Validation.

17. Touche OK : valide la sélection affichée.
18. Touche ▼ : accès au menu et navigation dans les menus vers le bas.
19. Touche C : retour au menu précédent et correction de la saisie.
20. Touche ▲ : navigation dans les menus vers le haut.
21. Touche : arrêt de l'opération en cours.
22. Touche ECO : règle le délai d'activation.
23. Touche ⓘ : impression du guide des fonctions.
24. Touche : sélection du mode analyse couleur.
25. Touche : réglage de la résolution d'analyse.
26. Touche Ⓞ : réglage du contraste.
27. Icône :SF résolution Superfin.
28. Icône : résolution Photo.
29. Icône : résolution Fin.
30. Icône COL : mode Couleur.
31. Icône ➤ : activité sur la ligne téléphonique.
32. Icône : mode Fax.
33. Icône : mode Répondeur externe.

Principe de navigation dans les menus

Toutes les fonctions et réglages du terminal sont identifiés et accessibles par des menus. Par exemple, l'impression du guide des fonctions est identifié par le menu 51 (le guide des fonctions consigne la liste des menus, sous-menus et leurs numéros d'identification).

Deux méthodes pemettent d'accéder aux menus : pas à pas ou accès direct.

Pour imprimer le guide des fonctions par la méthode pas à pas :

1 Appuyez sur ▼.
2 Utilisez les touches ▼ ou ▲ pour parcourir le menu puis sélectionnez 5 - IMPRESSION. Confirmez avec OK.
3 Utilisez les touches ▼ ou ▲ pour parcourir le menu IMPRESSION puis sélectionnez 51-GUIDE. Confirmez avec OK.

Pour imprimer le guide des fonctions par la méthode accès direct :

1 Appuyez sur ▼.
2 Saisissez 51 sur le clavier numérique pour imprimer directement le guide des fonctions.

Contenu de l'emballage

L'emballage contient les éléments listés ci-dessous :

Appareil multifonction

1 guide d'installation et 1 CD-ROM d'installation PC

1 cordon secteur

1 cordon téléphonique

1 carte d'initialisation

Installation de l'appareil

1 Déballez l'appareil.
2 Installez l'appareil en respectant les consignes de sécurité, page 1.
3 Retirez tous les adhésifs présents sur le terminal.
4 Retirez le film de protection plastique de l'écran.
5 Présentez le plastron devant le terminal, engagez le plastron dans ses logements arrières (A).

6 Appuyez sur le devant du plastron (B) pour le clipser.

Mise en place du chargeur du document pour analyse

1 Fixez le chargeur de document en enclenchant ses deux ergots (B) dans les orifices (A) prévus à cet effet.

Insertion de papier dans le bac principal

Avant d'insérer le papier, reportez-vous au paragraphe Recommandations pour le papier, page 7.

Votre appareil accepte de nombreux formats et types de papier (reportez-vous au paragraphe Caractéristiques des consommables, page 68).

Vous pouvez utiliser du papier ayant un grammage compris entre 60 et 105g/m².

1 Sortez complètement le bac papier.

2 Poussez le plateau inférieur vers le bas jusqu'à ce qu'il s'enclenche.

3 Réglez la butée située à l'arrière du bac en appuyant sur le levier "PUSH" (A). Ensuite ajustez les guides papier latéraux au format du papier en appuyant sur le levier (B) situé sur le guide gauche. Ajustez le guide papier longitudinal au format du papier en appuyant sur le levier (C).

4 Prenez une pile de papier, effeuillez-la puis aplanissez le papier sur une surface plane.

5 Placez la pile de papier dans le bac (par exemple 200 feuilles pour du papier 80g/m²).

6 Remettez le bac dans son logement.

Installation de la cartouche

1 Placez-vous face à l'appareil.
2 Pressez du coté gauche et du coté droit de la trappe et tirez-la simultanément vers vous.

3 Déballez la cartouche, secouez doucement la cartouche 5 ou 6 fois pour répartir régulièrement le toner dans la cartouche. Secouer avec soin la cartouche garantira le nombre maximum de copies par cartouche. Prenez-la par sa poignée.

4 Insérez la cartouche dans son compartiment en la poussant à fond jusqu'à son enclenchement (dernier mouvement vers le bas).

Butée de réception papier

Ajustez la butée de réception papier, en fonction du format de document à imprimer. N'oubliez pas de relever la partie rabattable de la butée pour empêcher les feuilles de tomber.

Mise en service de votre appareil

Raccordement de l'appareil

Avant de brancher le cordon secteur, reportez-vous impérativement aux Consignes de sécurité, page 1.

1 Branchez l'extrémité du cordon ligne téléphonique dans la prise du terminal et l'autre extrémité dans la prise téléphonique murale.

2 Assurez-vous que l'interrupteur Marche/Arrêt est sur Arrêt (position O).

3 Raccordez le cordon secteur sur l'appareil. Branchez le cordon secteur sur la prise murale.

4 Appuyez sur le bouton Marche/Arrêt pour allumer votre appareil (position I).

5 Après la phase d'initialisation, WAITING FOR INIT CARD apparaît à l'écran. Insérez la carte d'initialisation fournie dans le lecteur de carte.

6 Après une phase d'analyse, INIT. OK - REMOVE CARD apparaît à l'écran. Retirez la carte d'initialisation du lecteur.

7 Par défaut, le terminal est réglé pour être utilisé en Angleterre avec un affichage en langue anglaise. Pour modifier ce paramètre, reportez-vous au paragraphe Pays, page 27.

8 Réglez la date et l'heure du terminal, reportez-vous au paragraphe Régler la date et l'heure, page 27.

Insertion de papier dans l'introducteur manuel

Avant d'insérer le papier, reportez-vous au paragraphe Recommandations pour le papier, page 7.

L'introducteur manuel vous permet d'utiliser des formats de papiers variés avec un grammage plus important que celui utilisable dans le bac papier (reportez-vous au paragraphe Caractéristiques des consommables, page 68).

Une seule feuille ou enveloppe peut être insérée à la fois.

Vous pouvez utiliser du papier ayant un grammage compris entre 52 et 160g/m².

1 Ecartez les guides de l'introducteur manuel au maximum.

2 Insérez une feuille ou une enveloppe dans l'introducteur manuel.

3 Ajustez les guides papier contre les bords droit et gauche de la feuille ou de l'enveloppe.

Avant de lancer une impression, vérifiez que le format papier choisi est en adéquation avec le format sélectionné sur l'imprimante (voir Copie, page 16).

Copie

Votre appareil vous offre la possibilité de faire des copies en un ou plusieurs exemplaires.

Vous pouvez également régler de nombreux paramètres afin de réaliser des copies selon votre convenance.

Copie simple

Dans ce cas, ce sont les paramètres par défaut qui sont appliqués.

1 Placez votre document dans le chargeur automatique, face à copier vers le haut.

2 Appuyez deux fois sur la touche. La copie est réalisée en prenant en compte les paramètres par défaut.

Copie en mode Economie de Toner

Le mode ECO permet de diminuer la quantité de toner consommée sur la page et de réduire ainsi les coûts d'impression. Lorsque vous utilisez ce mode, la consommation de toner est réduite et la densité d'impression est plus claire.

1 Placez votre document dans le chargeur automatique, face à copier vers le haut.

2 Appuyez sur la touche . COPY

3 Appuyez sur la touche .

Copie élaborée

La copie élaborée permet de faire des réglages particuliers pour la copie en cours.

1 Placez votre document dans le chargeur automatique, face à copier vers le haut.

Après l'étape 1, vous pouvez entrer directement le nombre de copies depuis le clavier numérique, puis appuyer sur la touche OK pour valider. Reportez-vous ensuite à l'étape 4.

2 Appuyez sur la touche . COPY
3 Entrez le nombre de copies souhaité et validez par la touche OK.
4 Choisissez le bac papier BAC AUTOMATIQ. ou BAC MANUEL à l'aide des touches ▲ ou ▼, puis validez par la touche OK.
5 Choisissez à l'aide des touches ▲ ou ▼ l'option d'impression (voir exemples ci-dessous) selon le mode d'analyse choisi: - en mosaïque : 1 page sur 1, 2 pages sur 1 ou 4 pages sur 1.

Copie en MOSAÏQUE

Validez par la touche OK.

6 Ajustez la valeur du zoom désiré, de 25% À 400% à l'aide des touches ▲ ou ▼, validez par la touche OK.
7 Ajustez les valeurs d'origine désirées à l'aide des touches ▲ ou ▼ du clavier numérique, puis validez par la touche OK.
8 Choisissez la résolution BROUILLON, AUTO, QUALITÉ TEXTE ou PHOTO (reportez-vous au paragraphe Réglage de la résolution, page 17) à l'aide des touches ▲ ou ▼, puis validez par la touche OK.
9 Ajustez la valeur du contraste désiré à l'aide des touches ▲ ou ▼, puis validez par la touche OK.
10 Ajustez la valeur de la luminosité désirée à l'aide des touches ▲ ou ▼, puis validez par la touche OK.
11 Choisissez le type de papier NORMAL, EPAIS à l'aide des touches ▲ ou ▼, puis validez par la touche OK.

Réglages particuliers pour la copie

Les réglages effectués par ce menu deviennent les réglages par défaut de l'appareil après votre validation.

Lorsque la qualité de la copie ne vous paraît plus satisfaisante, vous pouvez effectuer un calibrage (reportez-vous au paragraphe Calibrer votre scanner, page 33).

Réglage de la résolution

Le paramètre RESOLUTION vous permet de régler la résolution en photocopie.

▼ 841 - FCT EVOLVEES/COPIE/RESOLUTION

1 Choisissez la résolution à l'aide des touches ▲ ou ▼ selon le tableau défini ci-après :

Paramètre Signification

BROUILLON	Basse résolution.
AUTO	Résolution standard pour documents contenant texte et graphiques.
QUALITÉ TEXTE	Résolution adaptée aux documents contenant du texte.
PHOTO	Résolution adaptée aux documents contenant des photographies.

2 Validez votre choix en appuyant sur la touche OK.

Vous pouvez également régler la résolution en appuyant sur le bouton 🙏

Paramétrer le zoom

Le paramètre ZOOM vous permet de réduire ou d'agrandir une partie d'un document en choisissant l'origine et la valeur du zoom à appliquer à ce document, de 25 à 400 %.

▼ 842 - FCT EVOLVEES/COPIE/ZOOM

1 Entrez la valeur du zoom désiré à l'aide des touches du clavier numérique ou sélectionnez une valeur parmi des valeurs prédéfinies à l'aide des touches ▲ et ▼.

2 Validez votre choix en appuyant sur la touche OK.

Paramétrer la copie assemblée

▼ 843 - FCT EVOLVEES/COPIE/ASSEMBLEE

Le paramètre ASSEMBLEE vous permet de définir le choix de vos copies, soit assemblées ou non assemblées. Sélectionnez votre choix et validez en appuyant sur la touche OK.

Paramétrer l'origine d'analyse

Si vous le souhaitez, vous pouvez changer l'origine du scanner.

En saisissant de nouvelles valeurs de X et Y exprimées en mm (X <209 et Y<280), vous déplacez la zone

analysée comme indiqué sur la figure ci-dessous.

▼ 844 - FCT EVOLVEES/COPIE/ORIGINE

1 Sélectionnez les coordonnées X et Y à l'aide des touches ▲ ou ▼.
2 Réglez les coordonnées désirées à l'aide des touches ▲ ou ▼, validez votre choix en appuyant sur la touche OK.

Réglage du contraste

Le paramètre CONTRASTE permet de choisir le contraste en photocopie.

▼ 845 - FCT EVOLVEES/COPIE/CONTRASTE

1 Réglez le contraste désiré à l'aide des touches ▲ et ▼, validez votre choix en appuyant sur la touche OK.
2 Vous pouvez également régler directement le contraste désiré à l'aide de la touche appuyez plusieurs fois sur cette touche jusqu'au réglage désiré sans passer par le Menu 845.
3 Sortez de ce menu en appuyant sur la touche

Réglage de la luminosité

Le paramètre LUMINOSITÉ permet d'éclaircir ou d'assombrir votre document original.

▼ 846 - FCT EVOLVEES/COPIE/LUMINOSITE

1 Réglez la luminosité désirée à l'aide des touches ▲ et ▼.
2 Validez votre choix en appuyant sur la touche OK.
3 Sortez de ce menu en appuyant sur la touche

Réglage du type de papier

▼ 851 - FCT EVOLVEES/SCAN. ET IMPR/PAPIER

1 Sélectionnez le papier NORMAL ou EPAIS que vous utilisez à l'aide des touches ▲ et ▼.
2 Validez votre réglage en appuyant sur la touche OK.
3 Sortez de ce menu en appuyant sur la touche

Sélection du bac papier

La sélection de l'option Automatique peut avoir deux significations, en fonction du format de papier défini sur les bacs papier. Le tableau suivant décrit ces différents cas.

	Bac par défaut	Bac utilisé pour la copie
Même format de papier dans les bacs	AUTOMATIQUE	Sélection entre le bac principal et le bac manuel.
	MANUEL	Le bac manuel est utilisé.
Format de papier différent dans les bacs	AUTOMATIQUE	Le bac principal est utilisé.
	MANUEL	Le bac manuel est utilisé.

▼ 852 - FCT EVOLVEES/SCAN. ET IMPR/BAC PAPIER

1 Sélectionnez le bac papier à utiliser, AUTOMATIQUE ou MANUEL à l'aide des touches ▲ et ▼.

2 Validez en appuyant sur la touche OK.

3 Sortez de ce menu en appuyant sur la touche

Réglage des marges d'analyse du scanner à défilement

Permet de décaler les marges latérales de votre document vers la gauche ou vers la droite lors d'une copie avec votre scanner à défilement.

▼ 853 - FCT EVOLVEES/SCAN. ET IMPR/MARGES DEFIL

1 Réglez le décalage des marges gauche / droite (par pas de 0,5 mm) à l'aide des touches ▲ et ▼.

2 Validez en appuyant sur la touche OK.

3 Sortez de ce menu en appuyant sur la touche

Réglages des marges d'impression gauche et droite

Permet de décaler les marges latérales de votre document vers la gauche ou vers la droite lors de l'impression.

▼ 855 - FCT EVOLVEES/SCAN. ET IMPR/MARGES IMPR

1 Réglez le décalage des marges gauche / droite (par pas de 0,5 mm) à l'aide des touches ▲ et ▼.

2 Validez en appuyant sur la touche OK.

3 Sortez de ce menu en appuyant sur la touche

Réglages des marges d'impression haute et basse

Permet de décaler les marges latérales de votre document vers le haut ou vers le bas lors de l'impression.

▼ 856 - FCT EVOLVEES/SCAN. ET IMPR/TOP IMPR

1 Réglez le décalage des marges haut / bas (par pas de 0,5 mm) à l'aide des touches ▲ et ▼.

2 Validez en appuyant sur la touche OK.

3 Sortez de ce menu en appuyant sur la touche

Paramétrer le format du papier

Ce menu vous permet de définir le format de papier par défaut du bac manuel et du bac principal. Vous pouvez également paramétrer la largeur de numérisation par défaut.

▼ 857 - FCT EVOLVEES/SCAN. ET IMPR/FORMAT PAPIER

1 Sélectionnez le bac papier pour lequel vous voulez définir un format de papier par défaut à l'aide des touches ▲ et ▼.
2 Validez en appuyant sur la touche OK.
3 Choisissez le format du papier à l'aide des touches ▲ ou ▼ en vous reportant au tableau suivant :

Bac papier Format de papier disponible

BAC MAN.	A5, A4, Legal et Letter
BAC AUTO.	A5, A4, Legal et Letter
SCANNER	Letter/Legal et A4

4 Validez en appuyant sur la touche OK.

5 Sortez de ce menu en appuyant sur la touche

Fax

Ce chapitre décrit l'ensemble des fonctions de traitement et de configuration des fax.

Vous trouverez aussi une partie décrivant les boîtes aux lettres fax.

Emission de fax

Impression d'une page de garde

Une page de garde est stockée dans votre terminal.

Pour émettre votre fax en utilisant cette page de garde, vous pouvez l'imprimer à tout moment et la compléter avec vos informations.

1 Sélectionnez ▼30 - TELECOPIE / PAGE DE GARDE.
2 Sélectionnez :

301 - LOCAL, pour imprimer une page de garde selon le pays configuré sur le terminal,

302 - INTERNAT, pour imprimer une page de garde bilingue, celle du pays configuré sur le terminal et l'anglais. Le séparateur utilisé entre les deux langues est le "/".

Si la langue anglaise est configuré sur le terminal. La page de garde ne sera imprimée qu'en anglais.

Exemple de la page de garde internationale :

Emission immédiate

1 Placez votre document dans le chargeur automatique, face à copier vers le haut.
2 Entrez le numéro de fax du destinataire ou choisissez votre mode de numérotation puis

appuyez sur la touche

L'icône •ignote pendant la phase d'appel de votre correspondant, elle devient fixe lorsque les deux fax communiquent.

3 En fin d'émission, l'écran initial est affiché.

Emission Elaborée

Cette fonction vous permet d'émettre un document à une heure différente de l'heure courante.

Pour programmer cette émission différée, vous devez définir le numéro du correspondant, l'heure de départ de votre émission, le type de chargement du document et son nombre de pages.

Lors de l'envoi en mode "Emission différée", assurez-vous que le document est positionné dans le bon sens.

Pour programmer l'émission différée d'un document :

1 Placez votre document dans le chargeur automatique, face à copier vers le haut.
2 Sélectionnez ▼31 - TELECOPIE / EMISSION FAX.
3 Entrez le numéro du correspondant vers lequel vous allez programmer une émission différée ou choisissez votre mode de numérotation et validez par la touche OK.
4 A côté de l'heure courante, entrez l'heure à laquelle vous désirez émettre le document et validez par la touche OK.
5 Ajustez le contraste si nécessaire et validez par la touche OK.
6 Sélectionnez le type de chargement que vous désirez utiliser, CHARGEUR ou MÉMOIRE et validez par la touche OK.
7 Vous pouvez entrer le nombre de pages du document devant être émis puis validez par la touche OK.

Votre document est mémorisé et sera envoyé à l'heure programmée.

Emission avec suivi de numérotation

Cette fonction vous offre la possibilité d'entendre, grâce au haut parleur, le déroulement de la numérotation lors de l'émission d'un fax. Dans ce cas, la vitesse maximale à l'émission sera de 14400 bps.

Cette fonction permet, par exemple :

- d'entendre si le fax destinataire est occupé et donc de choisir le moment où la ligne est libre pour lancer l'émission du document ;

- de contrôler l'acheminement de la communication, dans le cas de numéros incertains, etc.

Pour prendre manuellement la ligne :

1 Placez votre document dans le chargeur automatique, face à copier vers le haut.
2 Appuyez sur la touch e
3 Entrez le numéro du correspondant. Dès que vous entendez la tonalité du fax distant, la ligne est libre et vous pouvez lancer l'émission.
4 Appuyez sur la touche pour lancer l'émission du document.

Si votre appareil est paramétré pour imprimer un rapport d'émission (Rapport d'émission, page 28), la copie réduite de la première page du document émis n'apparaîtra pas sur le rapport et il vous indiquera que la communication est manuelle.

Réception de télécopies

La réception de télécopies dépend du paramétrage de votre terminal.

Les paramètres suivants vous permettent de personnaliser l'impression des télécopies reçues :

• Mode de réception, page 29;
• Réception sans papier, page 29;
• Nombre de copies, page 29;
• Réception Fax ou PC, page 30;
• Mode de réduction des télécopies reçues, page 30;
• Paramètres techniques, page 30.

Il n'est pas possible d'imprimer sur du papier au format A5.

Les tableaux suivants indiquent quel bac est utilisé pour imprimer les télécopies reçues en fonction du bac par défaut et du format de papier dans les deux bacs.

Bac par défaut défini sur Manuel :

Format du papier pour le bac manuel	Format du papier pour le bac principal	Action
A4, Letter et Legal	A4, Letter et Legal	La télécopie est imprimée sur le bac manuel.
A4, Letter et Legal	A5 La télécopie	est imprimée sur le bac manuel.

Format du papier pour le bac manuel	Format du papier pour le bac principal	Action
A5	A4, Letter et Legal	Un message d'erreur s'affiche à l'écran.Le papier situé sur le bac manuel est incompatible.
A5 A5		Un message d'erreur s'affiche à l'écran.Le papier situé sur le bac manuel est incompatible.

Bac par défaut défini sur Automatique :

Format du papier pour le bac manuel	Format du papier pour le bac principal	Action
A4, Letter et Legal	A4, Letter et Legal	La télécopie est imprimée avec une sélection automatique du bac.
A4, Letter et Legal	A5 Un message d'erreur s'affiche à l'écran.Le papier situé sur le bac automatique est incompatible.
A5	A4, Letter et Legal	La télécopie est imprimée sur le bac principal.
A5 A5		Un message d'erreur s'affiche à l'écran.Le papier situé sur le bac automatique est incompatible.

Rediffusion de fax

Vous avez la possibilité de demander à partir de votre terminal (initiateur) la rediffusion d'un document, c'est-à-dire la transmission d'un document à vos correspondants par l'intermédiaire d'un fax distant et selon une liste de diffusion précise.

Pour ceci, le fax initiateur et le fax distant doivent tous les deux disposer de la fonction de rediffusion.

Pour rediffuser vous devez donc fournir au fax distant, le document à transmettre et le numéro de la liste de diffusion. Le fax distant se charge ensuite d'émettre ce document vers tous les correspondants appartenant à la liste de diffusion désignée.

Une fois la rediffusion activée et dès que le document est réceptionné par le fax distant, ce document est tout d'abord imprimé avant d'être ré-émis vers tous les correspondants de la liste.

Pour activer une rediffusion depuis votre terminal :

1 Placez votre document dans le chargeur automatique, face à copier vers le haut.
2 Sélectionnez ▼37 - TELECOPIE / REDIFFUSION.

3 Entrez le numéro du fax distant vers lequel vous allez activer une rediffusion ou choisissez votre mode de numérotation et validez par la touche OK.
4 Entrez le numéro de la liste de diffusion que doit utiliser le fax distant et validez par la touche OK.
5 Vous pouvez entrer à côté de l'heure courante, l'heure à laquelle vous désirez émettre le document puis validez par la touche OK.
6 Vous pouvez sélectionner le type du chargement, CHARGEUR ou MÉMOIRE puis validez par la touche OK.
7 Vous pouvez entrer le nombre de pages du document devant être émis.

Le document présent dans le chargeur est émis immédiatement ou ultérieurement (selon votre choix) vers le fax distant qui se chargera de la rediffusion.

Répondeur fax

Le répondeur fax vous permet de garder confidentiels tous les documents en mémoire et de ne pas les imprimer systématiquement dès réception.

Le voyant permet de connaître l'état du répondeur fax :

• Allumé fixe : votre fax ne contient pas de documents en mémoire, le répondeur est activé.
• Allumé clignotant : votre fax contient des documents en mémoire ou est en train de recevoir des fax.
• Eteint : mémoire pleine, le terminal ne peut plus recevoir de documents.

La confidentialité des documents reçus peut être assurée par l'utilisation d'un code d'accès de 4 chiffres. Une fois enregistré, ce code d'accès vous sera demandé pour :

• activer ou désactiver le répondeur fax ;
• imprimer les messages fax reçus dans la mémoire de votre fax.

Enregistrer un code d'accès au répondeur

▼ 383 - TELECOPIE / REP FAX / CODE

1 Entrez le code désiré (4 chiffres, différent de 0000) et validez-le par la touche OK.
2 Sortez de ce menu en appuyant sur la touche

Activer ou désactiver le répondeur

▼ 382 - TELECOPIE / REP FAX / ACTIVATION

1 Si vous avez enregistré un code d'accès à votre répondeur fax, entrez-le et validez-le par la touche OK.
2 Sélectionnez l'option désirée AVEC ou SANS et validez votre choix par la touche OK.
3 Sortez de ce menu en appuyant sur la touche

Imprimer les messages fax reçus en mémoire

Il n'est pas possible d'imprimer sur du papier au format A5.

▼ 381 - TELECOPIE / REP FAX / IMPRIMER

1 Si vous avez enregistré un code d'accès à votre répondeur fax, entrez-le et validez-le par la touche OK.

Les documents reçus en mémoire sont imprimés.

Reroutage des fax

Cette fonction permet de rediriger les télécopies reçues vers un contact du répertoire. Elle vous permet également d'imprimer automatiquement tous les documents reroutés.

Pour utiliser cette fonction vous devez effectuer deux opérations :

1 Activer le reroutage.
2 Définir l'adresse de réacheminement de la télécopie.

1 A l'aide des touches ▼ ou ▲ du navigateur, choisissez l'option AVEC et validez par la touche OK.
2 Sortez de ce menu en appuyant sur la touche

Si vous choisissez SANS, les menus 392 et 393 n'apparaitront pas dans la liste du guide lorsque vous l'imprimerez (voir Définir le destinataire de la redirection, page 21, Imprimer les documents reroutés, page 22 et Imprimer le guide des fonctions, page 31).

Définir le destinataire de la redirection

▼ 392 - TELECOPIE / REROUTAGE / DESTINATAIRE

Assurez-vous que le destinataire existe dans le répertoire (reportez-vous à Répertoire téléphonique, page 34).

1 A l'aide des touches ▼ ou ▲, choisissez le destinataire dans le répertoire et validez par la touche OK.
2 Sortez de ce menu en appuyant sur la touche

Imprimer les documents reroutés

▼ 393 - TELECOPIE / REROUTAGE / COPIE

1 A l'aide des touches ▼ ou ▲, choisissez l'option de copie AVEC pour automatiquement imprimer les documents reroutés.
2 Validez en appuyant sur la touche OK.
3 Sortez de ce menu en appuyant sur la touche

Reroutage des fax vers une clé USB

Cette fonction permet de rediriger les télécopies reçues vers une clé USB connectée à votre terminal. Cette clé USB devient la mémoire de réception du terminal.

Les télécopies reroutées sont alors enregistrées sur la clé USB au format Tiff et sont nommées de la manière suivante : "FAXAAMMJJHHMMSS" où AAMMJJHHMMSS correspond à la date et à l'heure de réception de la télécopie.

Vous pouvez également imprimer automatiquement les documents reroutés vers votre clé USB en activant le menu 052 IMPRIMER.

Avant d'activer la fonction, connectez la clé USB.

▼ 051 - MEDIA / ARCHIVAGE FAX / ACTIVATION

1 A l'aide des touches ▼ ou ▲ du navigateur, choisissez l'option AVEC et validez par la touche OK.
2 Sortez de ce menu en appuyant sur la touche

Imprimer les documents reroutés

Il n'est pas possible d'imprimer sur du papier au format A5.

▼ 052 - MEDIA / ARCHIVAGE FAX / IMPRIMER

1 A l'aide des touches ▼ ou ▲, choisissez l'option de copie AVEC pour automatiquement imprimer les documents reroutés.
2 Validez en appuyant sur la touche OK.
3 Sortez de ce menu en appuyant sur la touche

File d'attente d'émission

Cette fonction vous permet d'obtenir un état récapitulatif de tous les documents en attente d'émission, y compris ceux en dépôt, émission différée, etc.

Elle vous permet de :

• exécuter immédiatement une émission en attente;
• consulter ou modifier la file d'attente.

Dans cette file d'attente, les documents sont codés de la façon suivante :

numéro d'ordre dans la file d'attente / statut du document / numéro de téléphone du correspondant.

Les statuts des documents peuvent être :

• EMI : é m i s s i o n ,
• RED : rediffusion,
• DEP : en dépôt,
• REL : relève,
• BAL : émission vers boîte aux lettres,
• BAS : relève de boîtes aux lettres,
• COM : commande en cours d'exécution,

• SMS : envoi SMS.

• supprimer une demande d'émission en attente ;

• imprimer un document en mémoire, en attente d'émission ou en dépôt ;

• imprimer la file d'attente, afin d'avoir l'état de chaque document en attente, soit :

• numéro d'ordre dans la file,

• numéro ou nom du destinataire du document,
• heure prévue pour l'émission (fax),
• type d'opération concernant le document : émission à partir de la mémoire, émission différée, dépôt.
• nombre de pages du document,
• taille du document (pourcentage de l'espace qu'il occupe en mémoire).

Exécuter immédiatement une émission en attente

▼61 - COMMANDES / EXECUTER

1 Sélectionnez dans la file d'attente le document désiré et validez votre choix par les touches OK ou

pour exécuter immédiatement la demande mission sélectionnée.

Consulter ou modifier la file d'attente

▼ 62 - COMMANDES / MODIFIER

1 Sélectionnez dans la file d'attente le document désiré, et validez votre choix par la touche OK.
2 Vous pouvez alors modifier les paramètres de la demande d'émission sélectionnée puis validez vos

modifications en appuyant sur la touche

Supprimer une émission en attente

▼ 63 - COMMANDES / SUPPRIMER

1 Sélectionnez dans la file d'attente le document désiré et validez votre choix par la touche OK.

Imprimer un document en attente ou en dépôt

▼ 64 - COMMANDES / IMPRIMER

1 Sélectionnez dans la file d'attente le document désiré et validez votre choix par la touche OK.

Imprimer la file d'attente

▼ 65 - COMMANDES / IMPR. LISTE

Un document récapitulatif appelé **LISTE DES COMMANDES ** s'imprime.

Arrêt d'une émission en cours

L'arrêt d'une émission en cours est possible quel que soit le type d'émission mais cet arrêt est différent selon que l'émission est monodestinataire ou multidestinataire.

• Pour une émission mono-destinataire effectuée à partir de la mémoire, le document est supprimé de la mémoire.
• Pour une émission multi-destinataires, seul le destinataire dont l'émission est en cours au moment de l'arrêt est supprimé de la file d'attente d'émission.

Pour arrêter une émission en cours :

1 Appuyez sur la touche. Un message vous demandant de confirmer l'arrêt

en appuyant de nouveau sur la touche, apparaît à l'écran.

2 Appuyez sur la touche pour confirmer l'arrêt de l'émission en cours.

Si votre appareil est paramétré pour imprimer un rapport d'émission, le rapport d'émission s'imprime, vous indiquant que l'arrêt de la communication a été demandé par l'opérateur.

Boîtes aux lettres fax

Vous disposez de 32 Boîtes Aux Lettres (BAL) vous permettant de transmettre des documents en toute confidentialité, grâce à un code d'accès (appelé code BAL), à tout correspondant disposant d'un fax compatible avec le vôtre.

Chaque BAL est identifiée par un numéro, de 00 à 31. La BAL 00 est publique. Elle est gérée directement par le terminal pour enregistrer les messages du répondeur fax dès qu'il est activé. Vous ne pouvez pas l'utiliser.

Les BAL 01 à 31 sont privées. Chacune d'elles est protégée par un mot de passe. Vous pouvez les utiliser pour recevoir des documents de manière confidentielle.

Pour accéder et utiliser une BAL, vous devez au préalable la créer et lui attribuer un nom et un code BAL (si nécessaire).

Une fois créée(s), vous pouvez :

• modifier les caractéristiques d'une BAL existante ;
• imprimer le contenu d'une BAL, seulement si la BAL contient un ou des document(s) (une étoile s'affiche à côté du nom de la BAL concernée). Une BAL dont le contenu a été imprimé devient vide ;
• supprimer une BAL, uniquement si la BAL est initialisée et vide ;
• imprimer la liste des BAL de votre fax.

Vous pouvez émettre et recevoir dans des BAL de manière confidentielle.

En dépôt, les BAL sont accessibles sans code BAL et tout document déposé dans une BAL s'ajoute à ceux déjà présents.

En relève, les BAL sont uniquement accessibles avec le code BAL.

Vous pouvez donc réaliser des dépôts et des relèves de BAL :

• mettre un document en dépôt dans une BAL de votre fax ;
• émettre pour déposer un document dans une BAL d'un fax distant ;
• réaliser la relève des documents dans une BAL d'un fax distant.

Créer une BAL

▼71 - BAL / CREER BAL

1 A l'aide des touches ▼ ou ▲, sélectionnez une BAL libre (identifiées par la mention LIBRE) ou entrez directement le numéro d'une BAL libre. Validez votre choix par la touche OK.
2 Sélectionnez l'option CODE BAL pour lui attribuer un code d'accès et validez votre choix par la touche OK. La valeur 0000 s'affiche automatiquement.
3 Entrez le code d'accès de votre choix et validez-le par la touche OK.
4 Sélectionnez l'option NOM BAL et validez votre choix par la touche OK.
5 Entrez le nom de la BAL désiré (20 caractères max) et validez par la touche OK. La BAL est créée.

6 Pour créer une autre BAL, appuyez sur la touche C et recommencez à l'étape 1.

7 Pour sortir de ce menu, appuyez sur la touche.

Modifier une BAL existante

▼71 - BAL / CREER BAL

1 A l'aide des touches ▼ ou ▲, sélectionnez la BAL désirée ou entrez directement le numéro de la BAL. Validez par la touche OK.
2 Entrez, s'il existe, le code d'accès de la BAL et validez par la touche OK.
3 A l'aide des touches ▼ ou ▲, sélectionnez le menu désiré CODE BAL ou NOM BAL puis validez votre choix par la touche OK.
4 Procédez aux modifications désirées et validez par la touche OK.
5 Appuyez sur la touche OK pour continuer les

modifications ou pour sortir de ce menu.

Imprimer le contenu d'une BAL

▼73 - BAL / IMP. BAL

Vous ne pouvez imprimer le contenu d'une BAL que si elle contient des documents. Une étoile devant le nom d'une BAL signale qu'elle contient des documents.

1 A l'aide des touches ▼ ou ▲, sélectionnez la BAL désirée ou entrez directement le numéro de la BAL. Validez par la touche OK.
2 Entrez, s'il existe, le code d'accès de la BAL et validez par la touche OK.

Tous les documents contenus dans la BAL sont imprimés et la BAL se vide.

Supprimer une BAL

Avant de commencer, assurez-vous que la BAL est vide. Imprimez impérativement son contenu au préalable.

▼74 - BAL / SUPP. BAL

1 A l'aide des touches ▼ ou ▲, sélectionnez la BAL désirée ou entrez directement le numéro de la BAL. Validez par la touche OK.
2 Entrez, s'il existe, le code d'accès de la BAL et validez par la touche OK.
3 Confirmez la suppression en appuyant sur la touche OK.

La BAL est supprimée et s'ajoute à la liste des BAL libres.

Imprimer la liste des BAL

▼ 75 - BAL / IMP. LISTE BAL

Le terminal imprime la liste détaillée des BAL créées.

Dépôt dans une BAL de votre fax

1 Placez votre document dans le chargeur automatique, face à copier vers le haut.
2 Sélectionnez ▼ 72 - BAL / DEPOT BAL et validez par la touche OK.
3 A l'aide des touches ▼ ou ▲, sélectionnez la BAL désirée ou entrez directement le numéro de la BAL. Validez par la touche OK.

Le document placé dans le chargeur est enregistré dans la BAL sélectionnée.

Emission pour dépôt dans une BAL d'un fax distant

1 Placez votre document dans le chargeur automatique, face à copier vers le haut.
2 Sélectionnez ▼ 35 - TELECOPIE / EMIS. BAL et validez par la touche OK.
3 Entrez le numéro du destinataire vers lequel vous allez faire un dépôt dans une BAL ou choisissez votre mode de numérotation puis validez par la touche OK.
4 Entrez le numéro de la BAL du destinataire et validez votre choix par la touche OK.
5 Si vous désirez différer l'émission, entrez à côté de l'heure courante l'heure désirée et validez par la touche OK.
6 Si vous désirez modifier le type de chargement du document à émettre, sélectionnez une des options CHARGEUR ou MÉMOIRE puis validez par la touche OK.
7 Si vous le désirez, entrez le nombre de pages du document devant être émis et validez votre choix par la touche OK.

Dans le cas d'une émission immédiate le document est émis immédiatement.

Dans le cas d'une émission différée le document est enregistré en mémoire et l'émission sera effective à l'heure choisie.

Relève de BAL d'un fax distant

▼ 36 - TELECOPIE / RELEVE BAL

Vérifiez au préalable la compatibilité du fax distant.

1 Entrez le numéro du correspondant dont vous voulez relever la BAL ou choisissez votre mode de numérotation puis validez par la touche OK.

2 Entrez le numéro de la BAL du correspondant et validez-le par la touche OK.
3 Entrez le code d'accès de la BAL et validez-le par la touche OK.
4 Si vous désirez différer l'heure de la relève, entrez à côté de l'heure courante l'heure désirée et validez-le par la touche OK.

Dès que le fax distant est appelé, immédiatement ou à une heure différée, le ou les documents contenus dans la BAL du fax distant sont reçus sur votre fax.

Dépôt et relève de fax

Vous pouvez mettre un document en Dépôt dans votre fax, à la disposition de tout correspondant appelant celui-ci par la fonction Relève. Votre ou vos correspondants peuvent ainsi obtenir à leur demande un fax d'un document que vous avez au préalable, mis en dépôt dans votre fax.

Pour programmer le dépôt d'un document, il faut définir son type :

• Simple, il ne peut être relevé qu'une seule fois à partir de la mémoire ou du chargeur ;
• Multiple il peut être relevé autant de fois que désiré, à partir de la mémoire.

Pour programmer une relève, il faut définir le correspondant de relève, puis selon la relève désirée vous pouvez :

• lancer une relève immédiate ;
• programmer une relève différée en définissant l'heure choisie ;
• lancer une relève de plusieurs correspondants, soit immédiate, soit différée.

Dépôt d'un document

1 Placez votre document dans le chargeur automatique, face à copier vers le haut.
2 Sélectionnez ▼ 34 - TELECOPIE / DEPOT et validez par la touche OK.
3 Selectionnez le type de dépôt, selon le tableau défini ci-après :

Menu Procédure

Simple	1 Sélectionnez le CHARGEUR ou la MÉMOIRE.2 Ajustez le contraste si nécessaire et validez par la touche OK.3 Entrez le nombre de pages du document que vous allez mettre en dépôt.
Multiple	1 Ajustez le contraste si nécessaire et validez par la touche OK.2 Entrez le nombre de pages du document que vous allez mettre en dépôt.

3 Validez votre choix en appuyant sur la touche OK.

Relève d'un document mis en dépôt

▼ 33 - TELECOPIE / RELEVE

1 Entrez le numéro du correspondant dont vous désirez relever le document ou choisissez votre mode de numérotation.
Vous pouvez relever plusieurs documents en utilisant la touche

2 Selon le type de relève à réaliser vous devez :

Choix Procédure

Relève immédiate	1 Appuyez sur la touche
Relève différée	1 Appuyez sur la touche OK.2 A côté de l'heure courante,entrez l'heure à laquelle vous désirez relever le documentet validez par la touche

SMS

Grâce à la touche SMS votre terminal vous permet d'envoyer des SMS à vos correspondants. Un SMS ("Short Message Service") est un service de messages courts dédié à la communication vers les téléphones mobiles ou autre terminal SMS compatible.

Le nombre de caractères autorisés par message est variable en fonction de l'opérateur et du pays d'où vous envoyez votre SMS (ex : France 160 caractères, Italie 640 caractères).

Le service SMS est disponible selon les pays et selon les opérateurs.

Le service SMS utilise une tarification spéciale.

Configuration des paramètres SMS

Présentation de l'expéditeur

Ce paramètre permet d'afficher le nom ou le numéro de l'expéditeur lors de l'envoi d'un SMS.

▼ 41 - SERVICES SMS/EXPEDITEUR

1 Sélectionnez l'option AVEC ou SANS présentation de l'expediteur à l'aide des touches ▲ ou ▼.
2 Validez votre choix en appuyant sur la touche OK.
3 Sortez de ce menu en appuyant sur la touche

Centre SMS d'émission

Ce paramètre permet de renseigner le numéro du Serveur SMS d'émission. Ce numéro est fourni par votre fournisseur d'accès.

▼ 421 - SERVICES SMS/INIT. SMS/SERVEUR

1 Saisissez le numéro du serveur d'émission avec le clavier numérique.
2 Validez votre choix en appuyant sur la touche OK.
3 Sortez de ce menu en appuyant sur la touche

Envoyer un SMS

1 Appuyez sur la touche SMS.
2 Saisissez le texte du SMS à l'aide du clavier numérique.
• pour les majuscules, utilisez la touche ↑ ;
- pour vous déplacer dans le champ de saisie, utilisez les touches ▼ et ▲ ;
• pour vous déplacer dans le texte de mot en mot, appuyez sur la touche et sur l'une des touches ▼ ou ▲ du navigateur ;
• pour passer à la ligne suivante, appuyez sur la touche ← ;
• pour effacer un caractère (en déplaçant le curseur vers la gauche), utilisez la touche ← ou C.

3 Validez par la touche OK.

4 Sélectionnez le destinataire du message. Définissez le numéro de votre destinataire (téléphone mobile ou tout autre terminal SMS compatible) par l'un des choix suivants :

• saisissez le numéro à l'aide du clavier numérique ;
• saisissez les premières lettres du nom du destinataire ;
• appuyez sur la touche jusqu'à faire apparaître votre correspondant (les correspondants sont classés par ordre alphabétique).

5 Votre SMS peut être monodestinataire ou multidestinataire. Pour envoyez un SMS :

• à un destinataire, validez par la touche OK.
• à plusieurs destinataires, appuyez sur la touche
  • et entrez le numéro du destinatire suivant. Répétez cette étape jusqu'au dernier destinataire (10 maximum).

6 Validez la saisie du (des) destinataire(s) par la touche OK.

EMISSION SMS s'affiche à l'écran lors de l'envoi du SMS, l'envoi du SMS est en cours.

• Si SMS s'affiche à l'écran, cela signifie que l'envoi du SMS est en attente et un nouvel essai sera effectué dans quelques minutes. Pour exécuter immédiatement ou supprimer cet envoi, reportez-vous au paragraphe File d'attente d'émission, page 22.

- Pour vérifier que l'envoi du SMS s'est fait correctement, vous pouvez imprimer le journal des émissions (reportez-vous au paragraphe Imprimer les journaux, page 31).

Paramètres/ Réglages

Vous pouvez régler votre terminal à votre guise en fonction de votre utilisation. Vous trouverez dans ce chapitre le descriptif des fonctions.

Vous pouvez imprimer le guide des fonctions et les réglages disponibles de votre terminal multifonction.

Le développement de votre terminal est en perpétuelle évolution, de nouvelles fonctions sont disponibles régulièrement. Pour bénéficier des dernières évolutions, connectez-vous sur notre site www.olivetti.com pour télécharger les dernières mises à jour.

Régler la date et l'heure

Vous pouvez, à tout moment, modifier la date et l'heure de votre terminal multifonction.

▼21 - REGLAGES / DATE/HEURE

1 Appuyez sur ▼, saisissez 21 depuis le clavier. Confirmez par OK.
2 Entrez successivement les chiffres correspondant à la date et à l'heure désirée.
Par exemple pour le 8 novembre 2005 à 9h33, appuyez sur 0 8 1 1 0 5 0 9 3 3) puis confirmez par OK.
3 Sortez de ce menu en appuyant sur la touche

Entrer le numéro et le nom de votre terminal

Votre terminal multifonction vous offre la possibilité d'imprimer sur tous les fax qu'il émet le numéro et le nom que vous avez enregistrés.

Le paramètre EN-TÊTE ÉMISSION doit être réglé sur AVEC (reportez-vous au paragraphe Paramètres techniques, page 30).

▼ 22 - RÉGLAGES / NUMÉRO/NOM

1 Appuyez sur ▼, saisissez 22 depuis le clavier. Confirmez par OK.
2 Entrez le numéro de téléphone correspondant à votre terminal (20 chiffres max). Confirmez par OK.
3 Entrez votre nom (20 caractères max). Confirmez par OK.
4 Sortez de ce menu en appuyant sur la touche

Type de réseau

Vous pouvez connecter votre fax soit à un réseau téléphonique public soit à un réseau privé construit par exemple avec un auto commutateur téléphonique (PABX). Vous devez ainsi définir le type de réseau qui vous convient.

Pour sélectionner le type de réseau :

▼251 - REGLAGES / RESEAU TELEPH / TYPE RESEAU

1 Sélectionnez l'option désirée PRIVÉ OU PUBLIC puis validez votre choix par la touche OK.
2 Sortez de ce menu en appuyant sur la touche

Réglages géographiques

Ces paramètres vous permettent d'utiliser votre terminal dans différents pays pré-paramétrés et dans différentes langues.

Pays

En choisissant un pays, on initialise :

• les paramètres de son réseau téléphonique public ;
• sa langue par défaut.

Pour sélectionner le pays :

▼201 - REGLAGES / GEOGRAPHIQUE / PAYS

1 Sélectionnez l'option désirée puis validez votre choix par la touche OK.
2 Sortez de ce menu en appuyant sur la touche

Si aucune option ne vous convient dans la liste proposée, sélectionnez l'option "AUTRE".

Réseau de télécommunication

Ce paramètre vous permet de spécifier manuellement le type de réseau téléphonique public pour un pays, afin que votre terminal puisse communiquer sur le réseau téléphonique public du pays choisi conformément aux normes en vigueur.

Par défaut, le pays paramétré dans ▼201 - REGLAGES / GEOGRAPHIQUE / PAYS définit automatiquement le type de réseau téléphonique public à utiliser dans le pays concerné.

Ce paramètre est différent du paramètre TYPE RESEAU qui permet de choisir entre un réseau téléphonique public et un réseau privé.

Pour sélectionner manuellement le type de réseau téléphonique public à utiliser :

▼202 - REGLAGES / GEOGRAPHIQUE / RESEAU

1 Sélectionnez l'option désirée puis validez votre choix par la touche OK.

2 Sortez de ce menu en appuyant sur la touche

Si aucune option ne vous convient dans la liste proposée, sélectionnez l'option "AUTRE".

Régler la langue d'affichage

Vous pouvez sélectionner une autre langue pour l'affichage des menus. Par défaut, le terminal fonctionne en langue Anglaise.

▼203 - RÉGLAGES / GÉOGRAPHIQUE / LANGUE

1 Appuyez sur ▼, saisissez 203 depuis le clavier confirmez par OK.

2 Choisissez la langue voulue avec les touches ▼ ou ▲ et confirmez par OK.

3 Sortez de ce menu en appuyant sur la touche

Préfixe local

Cette fonction est utilisée lorsque votre fax est installé dans un réseau privé, derrière un auto commutateur téléphonique d'entreprise. Elle vous permet de programmer l'ajout automatique d'un préfixe local (à définir), permettant ainsi de sortir automatiquement de ce réseau téléphonique d'entreprise, à la condition que :

• les numéros internes à l'entreprise, pour lesquels le préfixe est inutile, soient des numéros courts inférieurs à la longueur minimale (par exemple 10 chiffres en France) ;
• les numéros externes, pour lesquels le préfixe est obligatoire, soient des numéros longs supérieurs ou égaux à la longueur minimale (par exemple 10 chiffres en France).

La programmation du préfixe local de votre fax comporte deux étapes :

- définir la longueur minimale (ou égale) des numéros de téléphone externes à l'entreprise ;

- définir le préfixe local de sortie du réseau téléphonique d'entreprise. Ce préfixe sera automatiquement ajouté dès qu'un numéro externe à l'entreprise sera composé.

Si vous définissez un préfixe local, ne l'insérez pas dans les numéros mémorisés dans le répertoire : il s'ajoutera automatiquement à chaque numéro.

Préfixe

▼252 - REGLAGES / RESEAU TELEPH / PREFIXE

1 Définissez la longueur minimale du préfixe, vous pouvez modifier la valeur par défaut des numéros externes à l'entreprise et validez par la touche OK.
Cette longueur minimale doit être comprise entre 1 et 30.
2 Entrez le préfixe local de sortie du réseau téléphonique d'entreprise (5 caractères au maximum) et validez-le par la touche OK.
3 Sortez de ce menu en appuyant sur la touche

Rapport d'émission

Vous pouvez imprimer un rapport d'émission pour les communications via le réseau téléphonique (RTC). Vous avez le choix entre plusieurs critères pour l'impression de rapports :

• AVEC, un rapport est émis lorsque l'émission s'est correctement déroulée ou lorsqu'elle est définitivement abandonnée (mais il n'y a qu'un seul rapport par demande d'émission) ;
• SANS, pas d'émission de rapport, néanmoins votre fax répertorie dans son journal d'émission toutes les émissions réalisées ;
• SYSTÉMATIQUE, un rapport est imprimé à chaque tentative d'émission ;
• SUR ÉCHEC, un rapport est imprimé uniquement lorsque les tentatives d'émission se sont soldées par un échec et que la demande d'émission est définitivement abandonnée.

A chaque rapport d'émission à partir de la mémoire, l'image réduite de la première page du document est automatiquement associée.

Pour sélectionner le type du rapport :

▼231 - REGLAGES / EMISSION / RAPPORT

1 Sélectionnez l'option désirée AVEC, SANS, SYSTÉMATIQUE OU SUR ÉCHEC et validez votre choix par la touche OK.

2 Sortez de ce menu en appuyant sur la touche

Type de chargement des documents

Vous pouvez choisir le type de chargement de vos documents à l'émission :

• à partir de la mémoire, l'émission ne se fera qu'après la mise en mémoire du document et la numérotation. Elle permet de récupérer plus rapidement vos originaux.

- à partir du chargeur du scanner à défilement, l'émission se fera après la numérotation. Elle autorise l'envoi de documents volumineux (dont la taille peut dépasser la capacité de la mémoire).

Pour sélectionner le type de chargement des documents :

▼232 - REGLAGES / EMISSION / EMISSION MEM

1 Sélectionnez l'option désirée MÉMOIRE OU CHARGEUR et validez votre choix par la touche OK. En mode chargeur, le rapport d'émission ne comportera pas d'image réduite.

2 Sortez de ce menu en appuyant sur la touche

Plage horaire économique

Cette fonction vous permet de différer l'émission d'un fax aux "heures creuses" et ainsi réduire le coût de vos communications.

La plage horaire économique, définie comme ayant un tarif plus avantageux sur le réseau téléphonique (en heures "creuses") est programmée par défaut de 19h00 à 07h30. Néanmoins vous pouvez la modifier.

Pour modifier la plage horaire économique :

▼233 - REGLAGES / EMISSION / PLAGE ECO

1 Entrez les horaires de la nouvelle plage horaire économique et validez votre sélection par la touche OK.

Pour utiliser la plage horaire économique :

▼32 - TELECOPIE / EMISSION ECO

1 Entrez le numéro du destinataire et validez-le par la touche OK.
2 Ajustez le contraste si nécessaire et validez par la touche OK.
3 Sélectionnez le type de chargement que vous désirez utiliser, CHARGEUR ou MÉMOIRE et validez par la touche OK.
4 Entrez si vous le désirez le nombre de pages du document devant être émis puis validez par la touche OK.

Mode de réception

Cette fonction vous permet, lorsque vous avez connecté un appareil externe (téléphone, répondeur) raccordé à la prise EXT de votre terminal ou sur la prise gigogne, de sélectionner l'appareil réceptionnant les faxs et / ou les messages vocaux.

Vous avez le choix entre les modes de réception suivants :

- MANUEL : le terminal ne receptionne aucun document automatiquement. Lorsque vous décrochez depuis votre téléphone et que vous recevez un fax, vous devez appuyer sur la touche du terminal pour réceptionner le fax.

- FAX : la réception Fax se déclenche systématiquement sur le terminal ; - FAX/REPONDEUR : la réception fax se déclenche automatiquement sur le terminal, la réception de communication téléphonique se déclenche automatiquement sur l'appareil externe.

Appuyer sur les touches #0 de votre téléphone pour annuler la détection d'un fax.

Pour sélectionner le mode de réception :

▼241 - REGLAGES / RECEPTION / MODE

1 Sélectionnez l'option désirée et validez votre choix par la touche OK.
2 Sortez de ce menu en appuyant sur la touche .

Si vous avez raccordé un téléphone sur la prise EXT de votre terminal ou sur la prise gigogne, nous vous conseillons de régler le mode de réception sur MANUEL.

Lors d'un appel, vous avez décroché depuis ce téléphone et vous entendez la tonalité particulière des communications de fax.

Vous pouvez appuyer sur la touche de votre terminal ou sur les touche #7 de votre téléphone pour accepter le fax.

Réception sans papier

Votre fax vous offre la possibilité d'accepter ou de refuser la réception de documents lorsque son imprimante est indisponible (plus de papier ...).

Lorsque l'imprimante de votre fax est indisponible, vous avez le choix entre deux modes de réception :

• mode de réception SANS PAPIER, votre fax enregistre en mémoire les fax reçus ;
• mode de réception AVEC PAPIER, votre fax refuse les appels entrants.

Pour sélectionner le mode de réception :

▼242 - REGLAGES / RECEPTION / REC. PAPIER

1 Sélectionnez l'option désirée AVEC PAPIER OU SANS PAPIER et validez votre choix par la touche OK.
2 Sortez de ce menu en appuyant sur la touche

Le manque de papier est indiqué par un bip sonore et un message à l'écran.

Les fax reçus sont alors conservés en mémoire (icône □eignotant) pour être imprimés dès la mise à disposition de papier.

Nombre de copies

Vous pouvez imprimer en plusieurs exemplaires (1 à 99) les documents reçus.

Pour régler le nombre d'exemplaires de chaque document reçu :

▼243 - REGLAGES / RECEPTION / NOMBRE COPIES

1 Entrez le chiffre désiré, correspondant au nombre de copies souhaité et validez-le par la touche OK.

2 Sortez de ce menu en appuyant sur la touche.

A chaque réception de document, votre fax vous imprimera le nombre de copies que vous avez défini.

Réception Fax ou PC

Ce menu associé à un logiciel adapté sur votre PC (logiciel fourni ou en option selon modèle) permet de sélectionner l'appareil réceptionnant les documents :

- le fax,

• I e P C ,

- le PC s'il est disponible sinon le fax.

▼244 - REGLAGES / RECEPTION / RECEPT. PC

Pour plus de détails, reportez-vous au paragraphe Fonctions PC, page 44.

Mode de réduction des télécopies reçues

Ce menu vous permet de réduire les télécopies reçues en vue de leur impression. Ce réglage peut être automatique ou manuel.

Mode automatique

Ce mode redimensionne automatiquement les télécopies reçues.

Pour sélectionner le mode automatique :

▼246 - REGLAGES / RECEPTION / REDUCTION

1 Sélectionnez Automatique et validez par la touche OK.

2 Sortez de ce menu en appuyant sur la touche .

Mode manuel

Le terminal propose une réduction de 70 à 100%. Si d'autres valeurs sont définies, un bip sonore retentit pour signaler l'erreur. Une fois définie, cette réduction sera utilisée lors de l'impression des documents reçus, quel que soit le format de papier utilisé.

Pour sélectionner le mode manuel :

▼246 - REGLAGES / RECEPTION / REDUCTION

1 Sélectionnez FIXED et validez par la touche OK.

2 Entrez la valeur de la réduction souhaitée (entre 70 et 100) et validez par la touche OK.

3 Sortez de ce menu en appuyant sur la touche .

Paramètres techniques

Votre terminal est déjà paramétré par défaut lorsque vous le réceptionnez. Cependant vous pouvez l'adapter à vos besoins exacts en réglant les paramètres techniques.

Pour régler les paramètres techniques :

1 Sélectionnez le paramètre désiré et validez par la touche OK.
2 A l'aide des touches ▲ ou ▼, modifiez le réglage du paramètre désiré en vous reportant au tableau ci-après puis validez par la touche OK.

Paramètre	Signific
1 - Mode analyse	Valeur par défaut de la résolution d'analyse des documents à émettre.
2 - Entete Emi	Si ce paramètre est actif tous les documents reçus par vos correspondants seront imprimés avec un en-tête comprenant votre nom, votre numéro, la date et le nombre de pages.Attention: si vous envoyez une télé-copie depuis le chargeur de document, l'en-tête d'émission ne figurera pas sur le document reçu par votre correspondant.
3 - Vitesse Emi	Choix de la vitesse d'émission fax. Si la qualité de la ligne téléphonique est bonne (adaptée, sans écho), les communications s'effectuent généralement à la vitesse maximale. Cependant, il peut être nécessaire de limiter la vitesse d'émission pour certaines communications.
4 - Anti echo	Si ce paramètre est actif, l'écho en ligne sera atténué en communication longue distance.
6 - Outre mer	Pour certains appels longues distances (satellites), l'écho en ligne peut rendre la communication difficile.
7 - Affich en Com	Choix entre l'affichage de la vitesse de communication et le numéro de la page en cours de transmission.
8 - Eco Energie	Choix du délai pour la mise en veille du périphérique. Au bout du délai (en minutes) de NON utilisation ou pendant la plage horaire de votre choix, le périphérique se met en veille.

Paramètre	Signification	Imprimer le guide des fonctions
10 - Entête Rec	Si ce paramètre est actif, tous les documents reçus par votre terminal seront imprimés avec un en-tête comprenant le nom et le numéro de l'émetteur (si disponible) ainsi que la date d'impression de votre terminal et le nombre de pages.	Il n'est pas possible d'imprimer sur du papier au format A5.
11 - Vitesse Rec	Choix de la vitesse de réception fax. Si la qualité de la ligne téléphonique est bonne (adaptée, sans écho), les communications s'effectuent généralement à la vitesse maximale. Cependant, il peut être nécessaire de limiter la vitesse de réception pour certaines communications.	1 Appuyez sur ▼ et saisissez 51 depuis le pavé numérique.L'impression du guide des fonctions est lancée.
		Imprimer les journaux
		Il n'est pas possible d'imprimer sur du papier au format A5.
12 - Sonneries	Nombre de sonneries pour déclencher automatiquement votre appareil.	Les journaux d'émission et de réception répertorient les 30 dernières communications (en émission et e réception) réalisées par votre fax.Une impression automatique de ceux-ci sera lancée toutes les 30 communications. A tout moment vous pouvez cependant en demander une impression.
13 - Discard size	Le paramètreDiscard Sizedéfinit uniquement l'impression des télécopies reçues. Le nombre de lignes d'un document peut être trop élevé pour le format du papier d'impression. Ce paramètre définit le seuil au-delà duquel les lignes supplémentaires sont imprimées sur une seconde page. En dessous de ce seuil, les lignes supplémentaires sont supprimées.Si vous choisissezAvec, le seuil est défini à 3 centimètres.Si vous choisissezSans, le seuil est défini à 1 centimètre.	Chaque journal (émission ou réception) contient, dans un tableau, les informations suivantes :date et heure de l'émission ou de la réception du document,identification du correspondant,mode d'émission (Normal, Fin, SFin ou Photo),nombre de pages émises ou reçues,durée de la communication,résultat de l'émission ou la réception : notéCORRECT lorsqu'elle s'est bien déroulée,oucode d'information pour les communications particulières (relève, communication manuelle etc.),cause de l'échec de la communication (par exemple : le correspondant ne décroche pas).
20 - ECM (Correction erreur)	Actif, ce paramètre permet de corriger les erreurs de communication dues à une ligne téléphonique perturbée. Ce paramètre est utile quand les lignes sont de faible niveau ou sont bruitées.En contrepartie, les temps d'émission peuvent être plus longs.	Pour imprimer les journaux:1 Appuyez sur ▼, saisissez 52 depuis le pavé numérique.L'impression de la liste des journaux est lancée.
80 - Toner save	Eclaircit les impressions afin d'économiser l'encre de la cartouche toner
91 - Delai erreur	Délai d'attente avant suppression du document en cours d'impression suite à une erreur de l'imprimante en mode impression PC.
92 - Delai att. imp.	Délai d'attente des données en provenance du PC avant suppression de la tâche en impression PC.	Les journaux d'émission et de réception s'impriment sur la même page.
93 - Rempl. format	Modification du format de page. Cela permet d'imprimer un document au format LETTER sur des pages A4 en réglant ce paramètre sur LETTER/A4.
96 - Nbr cles WEP	Menu permettant de déclarer le nombre de clés WEP autorisées (entre 1 et 4).

Imprimer les journaux

• date et heure de l'émission ou de la réception du document,
  • identification du correspondant,
• mode d'émission (Normal, Fin, SFin ou Photo),
• nombre de pages émises ou reçues,
  • durée de la communication,
• résultat de l'émission ou la réception : noté CORRECT lorsqu'elle s'est bien déroulée,
• cause de l'échec de la communication (par exemple : le correspondant ne décroche pas).

ou

Pour imprimer les journaux :

Imprimer la liste des réglages

Il n'est pas possible d'imprimer sur du papier au format A5.

1 Appuyez sur ▼, saisissez 54 depuis le pavé numérique.

L'impression de la liste des réglages est lancée.

Verrouillage

Cette fonction permet d'interdire l'accès à l'appareil aux personnes non autorisées. Un code d'accès sera demandé chaque fois qu'une personne désirera utiliser l'appareil. Après chaque utilisation, l'appareil se verrouille automatiquement.

Au préalable vous devez rentrer un code de verrouillage.

Si un code est déjà enregistré, rentrez l'ancien code avant de saisir le nouveau.

▼ 811 - FCT EVOLUEES / VERROU / CODE VERROU

1 Appuyez sur ▼, saisissez 811 depuis le clavier numérique.
2 Saisissez votre code de verrouillage (4 chiffres) depuis le clavier, confirmez par OK.
3 Saisissez de nouveau votre code de verrouillage (4 chiffres) depuis le clavier, confirmez par OK.
4 Sortez de ce menu en appuyant sur la touche

Verrouillage du clavier

A chaque utilisation de votre terminal, vous devrez rentrer votre code.

▼ 812 - FCT EVOLVEES / VERROU / VER. CLAVIER

1 Appuyez sur ▼, saisissez 812 depuis le clavier.

2 Entrez le code de verrouillage et confirmez par OK.

3 A l'aide des touches ▼ ou ▼ choisissez AVEC et confirmez par OK.

4 Sortez de ce menu en appuyant sur la touche

Verrouillage de la numérotation

Cette fonction verrouille la numérotation et le clavier numérique devient inopérant. Les émissions ne sont autorisées qu'à partir de numéros appartenant au répertoire.

Pour accéder au menu de verrouillage des numérotations :

▼ 813 - FCT EVOLVEES / VERROU / VER. NUMERO

1 Entrez le code de verrouillage à quatre chiffres avec le clavier numérique.

2 Validez en appuyant sur la touche OK.
3 A l'aide des touches ▲ ou ▼, choisissez l'option ANNUAIRE SEUL.
4 Validez en appuyant sur la touche OK.
5 Sortez de ce menu en appuyant sur la touche

Verrouillage du service SMS

Cette fonction verrouille l'accès au service SMS.

Pour accéder au menu de verrouillage du service SMS :

▼ 815 - FCT EVOLVEES / VERROU / VERROU SMS

1 Entrez le code de verrouillage à quatre chiffres avec le clavier numérique.
2 Validez en appuyant sur la touche OK.
3 A l'aide des touches ▲ ou ▼, choisissez l'option AVEC.
4 Validez en appuyant sur la touche OK.
5 Sortez de ce menu en appuyant sur la touche

Relever les compteurs

Vous pouvez à tout moment consulter les compteurs d'activités de votre appareil.

Vous pouvez consulter les compteurs d'activités suivants :

• nombre de pages émises ;
• nombre de pages reçues ;
• nombre de pages scannées ;
• nombre de pages imprimées.

Compteur de pages émises

Pour consulter ce compteur d'activités :

▼ 821 - FCT EVOLVEES / COMPTEURS / NB PAGES EMI

1 Appuyez sur ▼, saisissez 821 depuis le clavier.
2 Le nombre de pages émises apparaît à l'écran.
3 Sortez de ce menu en appuyant sur la touche.

Compteur de pages reçues

Pour consulter ce compteur d'activités :

▼ 822 - FCT EVOLVEES / COMPTEURS / NB PAGES REC

1 Appuyez sur ▼, saisissez 822 depuis le clavier.
2 Le nombre de pages reçues apparaît à l'écran.
3 Sortez de ce menu en appuyant sur la touche .

Compteur de pages scannées

Pour consulter ce compteur d'activités :

▼ 823 - FCT EVOLVEES / COMPTEURS / NB PGS SCAN

1 Appuyez sur ▼, saisissez 823 depuis le clavier.
2 Le nombre des pages scannées apparaît à l'écran.
3 Sortez de ce menu en appuyant sur la touche.

Compteur de pages imprimées

Pour consulter ce compteur d'activités :

▼ 824 - FCT EVOLUEES / COMPTEURS / NB PAGES IMP

1 Appuyez sur ▼, saisissez 824 depuis le clavier.
2 Le nombre des pages imprimées apparaît à l'écran.
3 Sortez de ce menu en appuyant sur la touche.

Afficher l'état du consommable

Vous pouvez à tout moment consulter la quantité restante dans la cartouche d'encre. Cette évaluation apparaît en pourcentage.

▼ 86 - FCT EVOLVEES / CONSOMMABLES

1 Appuyez sur ▼, saisissez 86 depuis le clavier.
2 Le pourcentage de toner disponible apparaît à l'écran.
3 Sortez de ce menu en appuyant sur la touche.

Calibrer votre scanner

Vous pouvez effectuer cette opération lorsque la qualité des documents photocopiés n'est plus satisfaisante.

▼ 80 - FCT EVOLVEES / CALIBRAGE

1 Placez une feuille blanche dans le chargeur automatique.
2 Appuyez sur ▼, saisissez 80 depuis le clavier, confirmez par OK.
3 Le scanner est déclenché et un calibrage est réalisé automatiquement.
4 En fin de calibrage, le terminal revient à l'écran de veille.

Répertoire téléphonique

Vous pouvez constituer un répertoire en mémorisant des fiches de correspondants et ainsi créer des groupes de correspondants. Vous pouvez mémoriser jusqu'à 250 fiches que vous pouvez regrouper en 20 groupes de correspondants.

Pour chaque fiche ou groupe, vous pouvez créer, consulter, modifier, supprimer le contenu des fiches. Vous pouvez imprimer le répertoire.

Vous pouvez également, créer et gérer votre annuaire téléphonique depuis le kit PC. Reportez-vous au chapitre Fonctions PC, page 44.

Créer une fiche

▼ 11 - REPERTOIRE/NOUV. CONTACT

1 Appuyez sur ▼, saisissez 11 depuis le clavier.
2 Entrez le NOM de votre correspondant à l'aide du clavier alphanumérique (20 caractères maximum), confirmez par OK.
3 Entrez le NUMÉRO DE TÉLÉCOPIE de votre correspondant à l'aide du clavier numérique (30 chiffres maximum), confirmez par OK.
4 Choisissez le NUMÉRO FICHE dans votre annuaire téléphonique à l'aide du clavier numérique ou acceptez le numéro proposé et confirmez OK.
5 Sélectionnez AVEC TOUCHE si vous désirez associer un raccourci touche à cette fiche. La première lettre disponible apparaît, utilisez les touches ▼ ou ▲, pour choisir une autre lettre. Confirmez par OK.
6 Choisissez la VITESSE d'émission des télécopies envoyées parmi les valeurs 2400, 4800, 7200, 9600, 12000, 14400 et 33600 avec les touches ▼ ou ▲, confirmez par OK.
Pour une ligne téléphonique de bonne qualité, la vitesse maximale est préconisée.

Si votre appareil multifonction est raccordé à un autocommutateur (PABX), vous pouvez programmer une pause après la numérotation du préfixe de sortie. Placez le caractère "/" après le préfixe.

Créer une liste

▼ 12 - REPERTOIRE/NOUV. LISTE

1 Appuyez sur ▼, saisissez 12 depuis le clavier.
2 Entrez le NOM de la liste à l'aide du clavier alphanumérique (20 caractères maximum), confirmez par OK.
3 COMPOSITION LISTE : choisissez parmi les fiches existantes les correspondants qui composeront la liste avec les touches ▼ ou ▲. A chaque choix de fiche, confirmez par OK.
4 Choisissez le NUMÉRO ATTRIBUÉ à la liste à l'aide du clavier numérique ou acceptez le numéro proposé et confirmez par OK.

Les listes sont identifiées dans le répertoire par la présence de la lettre L entre parenthèses à côté du nom.

Modifier une fiche

▼ 13 - REPERTOIRE/MODIFIER

1 Appuyez sur ▼, saisissez 13 depuis le clavier.
2 A l'aide des touches ▼ ou ▲, parcourez votre annuaire téléphonique et sélectionnez la fiche à modifier en appuyant la touche OK.
3 Modifiez le ou les champs désirés de la fiche du correspondant et validez chaque modification de champ par la touche OK.

Supprimer une fiche

▼ 14 - REPERTOIRE/SUPPRIMER

1 Appuyez sur ▼, saisissez 14 depuis le clavier.
2 A l'aide des touches ▼ ou ▲, parcourez votre annuaire téléphonique et sélectionnez la fiche à supprimer en appuyant la touche OK.
3 Confirmez la suppression en appuyant de nouveau sur OK.
4 Procédez à l'identique pour supprimer d'autres fiches.

Imprimer le répertoire téléphonique

Il n'est pas possible d'imprimer sur du papier au format A5.

▼ 15 - REPERTOIRE/IMPRIMER

1 Appuyez sur ▼, saisissez 15 depuis le clavier.

Le répertoire est imprimé, classé par ordre alphabétique.

Jeux et divertissements

Sudoku (selon modèle)

Sudoku est un jeu d'énigme japonais. Le jeu se présente sous la forme d'une grille de trois carrés sur trois à répartir dans des champs en zones de 3 × 3. En fonction du niveau de difficulté, plus ou moins de chiffres sont déjà inscrits au début du jeu. Le but du jeu est de répartir les chiffres de 1 à 9 parmi les cases de façon à ce que chaque chiffre n'apparaisse qu'une seule fois dans chaque rangée, dans chaque colonne et dans chacun des neufs blocs. Il n'existe qu'une seule solution.

Imprimer une grille

1 Appuyez sur ▼, 5 et OK.
2 Sélectionnez SUDOKU avec les touches ▼ ou ▲.
3 Confirmez par OK.
4 Sélectionnez IMP GRILLE avec les touches ▼ OU ▲.
5 Sélectionnez le niveau de difficulté NIVEAU FACILE, NIVEAU MOYEN, NIVEAU DIFFICLE, NIVEAU DIABOLIQUE avec les touches ▼ OU ▲.
6 Confirmez par OK.
7 Choisissez la grille que vous désirez en saisissant son numéro sur le clavier numérique (1 à 100).
8 Confirmez par OK.
9 Choisissez le nombre d'exemplaire que vous désirez en saisissant un chiffre de 1 à 9 sur le clavier numérique.
10 Confirmez par OK.
11 La grille s'imprime selon la quantité voulue.

Imprimer la solution d'une grille

1 Appuyez sur ▼, 5 et OK.
2 Sélectionnez SUDOKU avec les touches ▼ ou ▲.
3 Confirmez par OK.
4 Sélectionnez IMP SOLUT avec les touches ▼ ou ▲.
5 Sélectionnez le niveau de difficulté NIVEAU FACILE, NIVEAU MOYEN, NIVEAU DIFFICLE, NIVEAU DIABOLIQUE avec les touches ▼ ou ▲.
6 Confirmez par OK.
7 Choisissez la grille que vous désirez en saisissant son numéro sur le clavier numérique (1 à 100).
8 Confirmez par OK.
9 Choisissez le nombre d'exemplaire que vous désirez en saisissant un chiffre de 1 à 9 sur le clavier numérique.
10 Confirmez par OK.
11 La solution de la grille s'imprime selon la quantité voulue.

Réseau WLAN

Vous pouvez raccorder votre terminal à un PC ou à un réseau à l'aide d'une liaison sans fil (WLAN ou Wireless Local Area Network).

Attention, lors de l'utilisation d'une liaison sans fil, certains équipements médicaux, sensibles ou sécuritaires peuvent être perturbés par les transmissions radio de votre appareil. Dans tous les cas, nous vous invitons à respecter les recommandations de sécurité.

Si vous disposez d'un adaptateur WLAN, vous pouvez intégrer votre terminal comme imprimante réseau dans un réseau radio. Ceci fonctionne uniquement avec un adaptateur d'origine que vous pouvez obtenir par notre service de commandes. Pour plus d'informations : www.olivetti.com.

Type de réseau radio

On parle d'un réseau radio ou WLAN lorsqu'au moins deux ordinateurs, imprimantes et ou autres appareils additionnels communiquent entre eux dans un réseau via des ondes radio (ondes haute fréquence). La transmission de données dans le réseau radio est basée sur les normes 802.11b et 802.11g. En fonction de la structure du réseau, on parle d'un réseau infrastructure ou d'un réseau ad-hoc.

Réseau radio d'infrastructure

Dans un réseau infrastructure, plusieurs appareils communiquent via un point d'accès central (passerelle, routeur). Toutes les données sont envoyées au point d'accès central et redistribuées à partir de celui-ci.

Réseau radio ad-hoc

Dans un réseau ad-hoc, les appareils communiquent directement entre eux sans passer par un point d'accès. La vitesse de transmission dans l'ensemble du réseau radio ad-hoc est fonction de la liaison la plus mauvaise dans le réseau. La vitesse de transmission est fonction de la distance spatiale ainsi que des obstacles, tels que les parois ou les plafonds, entre l'émetteur et le récepteur.

Réseaux radio (WLAN)

Trois étapes sont requises pour intégrer votre terminal dans un réseau radio (WLAN) :

1 Configurez le réseau à votre PC.
2 Paramétrez votre terminal pour qu'il puisse fonctionner en réseau.
3 Après avoir paramétré l'appareil, installez le logiciel Companion Suite LL sur votre PC avec les pilotes d'imprimantes requis.

Il est nécessaire que le PC et tous les autres appareils soient paramétrés sur le même réseau que le terminal multifonction. Toutes les indications requises pour le paramétrage de l'appareil, telles que noms du réseau (Service-Set-ID ou SSID), type de réseau radio, clé WEP, adresse IP ou masque sous-réseau, doivent correspondre aux indications du réseau.

Vous trouverez ces indications sur votre PC ou sur le Point d'Accès.

Pour savoir comment paramétrer votre PC, veuillez consulter le guide d'utilisation de votre adaptateur WLAN. Pour les grands réseaux, adressez-vous à votre administrateur réseau.

Une communication parfaite est assurée si vous utilisez également sur votre PC un adaptateur d'origine.

Vous trouverez sur notre site Internet les pilotes les plus récents pour l'adaptateur d'origine ainsi que d'autres informations : www.olivetti.com

Connectez votre adaptateur WLAN

Votre terminal appartient à une nouvelle génération de terminaux que vous pouvez intégrer à un réseau WLAN depuis une clé USB WLAN.

L'adaptateur du réseau radio de votre terminal transmet des données avec le protocole radio IEEE 802.11g. Il peut également être intégré dans un réseau IEEE 802.11b existant.

Pour le raccordement à votre terminal, utilisez exclusivement l'adaptateur d'origine. Les autres adaptateurs d'émission et de réception peuvent endommager l'appareil.

Que vous utilisiez votre terminal dans un réseau infrastructure ou ad-hoc, vous devez procéder à certains paramétrages de réseau et de sécurité (du SSID et de la clé WEP par exemple). Les paramètres doivent correspondre aux indications du réseau.

1 Raccordez votre clé USB WLAN sur le port USB de votre terminal.

Configurer votre réseau

Faites modifier les réglages de votre réseau WLAN par une personne ayant une bonne connaissance de votre configuration informatique.

Créer ou rejoindre un réseau

Avant toute utilisation d'un adaptateur WLAN sur votre terminal, vous devez rentrer les paramètres qui vont permettre à votre terminal d'être reconnu sur un réseau WLAN.

Une procédure simple est disponible sur votre terminal afin de vous guider pas à pas pour la création de votre réseau, suivez là !

▼ 281 - RÉGLAGES/WLAN/ASS. CONFIG.

1 Appuyez sur ▼, sélectionnez le menu REGLAGES à l'aide des touches ▼ ou ▲ et confirmez par OK.
2 Sélectionnez WLAN à l'aide des touches ▼ ou ▲ et confirmez par OK.
3 Sélectionnez ASS. CONFIG. à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Sélectionnez NOUVEAU RESEAU à l'aide des touches ▼ ou ▲ et confirmez par OK.

Si vous choisissez un réseau existant, les étapes 5 et 6 sont effectuées automatiquement.

5 SSID apparaît à l'écran, saisissez le nom de votre réseau à l'aide du clavier numérique en appuyant successivement sur les touches jusqu'à l'obtention du nom voulu (32 caractères maximum) et confirmez par OK.
6 MODE AD-HOC ou MODE INFRA. apparaissent à l'écran. Reportez-vous en début de chapitre pour faire votre choix. Sélectionnez l'un des modes et confirmez par OK.

- Si vous choisissez le MODE AD-HOC, le sous menu CANAL apparaît. Saisissez un chiffre entre 1 et 13 et confirmez par OK.

7 SANS SECURITE ou AVEC SECURITE apparaissent à l'écran. Sélectionnez l'option désirée et confirmez par OK.

- Si vous choisissez AVEC SECURITE, le sous menu CLE WEP 1 apparaît. Saisissez le nombre de clés (1 à 4 maximum) que vous utilisez sur votre réseau.

Le nombre de clé WEP est configurable dans le menu :

▼ 29 - RÉGLAGES/TECHNIQUES/NBR CLES WEP

8 CONF. IP: MANU ou CONF. IP: AUTO apparaissent à l'écran. Si vous choisissez la configuration manuelle, reportez-vous au paragraphe suivant pour rentrer les paramètres ADRESSE IP, MSK SS RES. et PASSERELLE.

9 En fin de procédure, vous revenez au menu principal d'ASS. CONFIG.
10 Sortez de ce menu en appuyant sur la touche

Consulter ou modifier vos paramètres réseau

Chacun des paramètres du réseau peuvent être modifiés en fonction de l'évolution de votre réseau.

2822 - RÉGLAGES/WLAN/PARAMETRES/ADRESSE IP

1 Appuyez sur ▼, sélectionnez le menu REGLAGES à l'aide des touches ▼ ou ▲ et confirmez par OK.
2 Sélectionnez WLAN à l'aide des touches ▼ ou ▲ et confirmez par OK.

3 Sélectionnez PARAMETRES à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Sélectionnez ADRESSE IP à l'aide des touches ▼ ou ▲ et confirmez par OK.
5 Le numéro de votre adresse IP apparaît sous le format 000.000.000.000. Saisissez la nouvelle adresse IP de votre terminal selon le format proposé et confirmez par OK.
6 Sortez de ce menu en appuyant sur la touche

2823 - RÉGLAGES/WLAN/PARAMETRES/MSK SS RES.

1 Appuyez sur ▼, sélectionnez le menu REGLAGES à l'aide des touches ▼ ou ▲ et confirmez par OK.
2 Sélectionnez WLAN à l'aide des touches ▼ ou ▲ et confirmez par OK.
3 Sélectionnez PARAMETRES à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Sélectionnez MSK SS RES. à l'aide des touches ▼ ou ▲ et confirmez par OK.
5 Le numéro de votre masque sous-réseau apparaît sous le format 000.000.000.000. Saisissez le nouveau masque sous-réseau de votre terminal selon le format proposé et confirmez par OK.
6 Sortez de ce menu en appuyant sur la touche

2824 - RÉGLAGES/WLAN/PARAMETRES/PASSERELLE

1 Appuyez sur ▼, sélectionnez le menu REGLAGES à l'aide des touches ▼ ou ▲ et confirmez par OK.
2 Sélectionnez WLAN à l'aide des touches ▼ ou ▲ et confirmez par OK.
3 Sélectionnez PARAMETRES à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Sélectionnez PASSERELLE à l'aide des touches ▼ ou ▲ et confirmez par OK.
5 Le numéro de votre passerelle apparaît sous le format 000.000.000.000. Saisissez la nouvelle passerelle de votre terminal selon le format proposé et confirmez par OK.
6 Sortez de ce menu en appuyant sur la touche

2825 - RÉGLAGES/WLAN/PARAMETRES/SSID

1 Appuyez sur ▼, sélectionnez le menu REGLAGES à l'aide des touches ▼ ou ▲ et confirmez par OK.
2 Sélectionnez WLAN à l'aide des touches ▼ ou ▲ et confirmez par OK.
3 Sélectionnez PARAMETRES à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Sélectionnez SSID à l'aide des touches ▼ ou ▲ et confirmez par OK.
5 Le nom de votre réseau apparaît à l'écran. Saisissez le nouveau nom de votre réseau et confirmez par OK.
6 Sortez de ce menu en appuyant sur la touche

2826 - RÉGLAGES/WLAN/PARAMETRES/MODE

1 Appuyez sur ▼, sélectionnez le menu REGLAGES à l'aide des touches ▼ ou ▲ et confirmez par OK.
2 Sélectionnez WLAN à l'aide des touches ▼ ou ▲ et confirmez par OK.
3 Sélectionnez PARAMETRES à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Sélectionnez MODE à l'aide des touches ▼ ou ▲ et confirmez par OK.
5 Le caractère >> vous indique le mode actif de votre réseau.
6 Sélectionnez l'un des modes et confirmez par OK. - Si vous choisissez le MODE AD-HOC, le sous menu CANAL apparaît. Saisissez un chiffre entre 1 et 13 et confirmez par OK.
7 Sortez de ce menu en appuyant sur la touche

Dans un réseau AD-HOC, les appareils communiquent directement entre eux sans passer par un point d'accès (passerelle, routeur). La vitesse de transmission dans l'ensemble du réseau radio AD-HOC est fonction de la liaison la plus mauvaise dans le réseau. La vitesse de transmission est fonction de la distance spatiale ainsi que des obstacles, tels que les parois ou les plafonds, entre l'émetteur et le récepteur.

2827 - RÉGLAGES/WLAN/PARAMETRES/SÉCURITÉ

Ce paramètre vous permet de sécuriser votre réseau.

1 Appuyez sur ▼, sélectionnez le menu REGLAGES à l'aide des touches ▼ ou ▲ et confirmez par OK.
2 Sélectionnez WLAN à l'aide des touches ▼ ou ▲ et confirmez par OK.
3 Sélectionnez PARAMETRES à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Sélectionnez SECURITE à l'aide des touches ▼ ou ▲ et confirmez par OK.
5 Choisissez AVEC ou SANS et confirmez par OK. Si vous choisissez AVEC, rentrez un mot de passe. - Dans une configuration de sécurité 64 bits, le mot de passe doit comporter exactement 5 caractères. - Dans une configuration de sécurité 128 bits, le mot de passe doit comporter exactement 13 caractères.

Vous pouvez aussi saisir le mot de passe en hexadécimal. Dans ce cas :

• Pour une configuration de sécurité 64 bits, le mot de passe doit comporter exactement 10 caractères hexadécimaux.
• Pour une configuration de sécurité 128 bits, le mot de passe doit comporter exactement 26 caractères hexadécimaux.

6 Sortez de ce menu en appuyant sur la touche

2828 - RÉGLAGES/WLAN/PARAMETRES/NOM MACHINE

Le nom machine vous permet d'identifier votre terminal sur le réseau par un PC (par exemple avec le nom "IMP-RESEAU-1").

1 Appuyez sur ▼, sélectionnez le menu REGLAGES à l'aide des touches ▼ ou ▲ et confirmez par OK.
2 Sélectionnez WLAN à l'aide des touches ▼ ou ▲ et confirmez par OK.
3 Sélectionnez PARAMETRES à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Sélectionnez NOM MACHINE à l'aide des touches ▼ ou ▲ et confirmez par OK.
5 Saisissez le nom voulu (15 caractères maximum) et confirmez par OK.
6 Sortez de ce menu en appuyant sur la touche

Une fois votre liaison configurée, vous devez installer le pilote d'impression réseau "Laser Pro LL Network" sur votre PC pour pouvoir imprimer vos documents. Reportez-vous au paragraphe Connexion sans fil, page 47.

Exemple de configuration d'un réseau AD-HOC

Exemple de configuration d'un réseau Ad-hoc non sécurisé avec les paramètres suivants :

• nom du réseau : "maison"
• type radio : "ad-hoc"
• canal : "1"
• adresse IP du PC : "169.254.0.1"
• masque de sous-réseau du PC : "255.255.0.0"
  • passerelle du PC : "0.0.0.0"
• adresse IP du terminal multifonction : "169.254.0.2"
• masque de sous-réseau du terminal multifonction : "255.255.0.0"
  • passerelle du terminal multifonction : "0.0.0.0"

Configuration du terminal multifonction

1 Insérez la clé USB WLAN dans le connecteur USB du terminal multifonction.
2 Appuyez sur ▼, sélectionnez le menu REGLAGES à l'aide des touches ▼ ou ▲ et confirmez par OK.
3 Sélectionnez WLAN à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Sélectionnez ASS. CONFIG. à l'aide des touches ▼ ou ▲ et confirmez par OK.
5 Sélectionnez NOUVEAU RESEAU à l'aide des touches ▼ ou ▲ et confirmez par OK.
6 SSID apparaît à l'écran, saisissez "maison" à l'aide du clavier numérique et confirmez par OK.
7 Sélectionnez le mode MODE AD-HOC et confirmez par OK.
8 Saisissez "1" dans le champ CANAL et confirmez par OK.
9 Sélectionnez SANS SECURITE et confirmez par OK.

10 Sélectionnez CONF. IP: MANU et confirmez par OK.
11 Saisissez "169.254.0.2" dans le champ ADRESSE IP et confirmez par OK.
12 Saisissez "255.255.0.0" dans le champ MSK SS RES. et confirmez par OK.
13 Saisissez "0.0.0.0" dans le champ PASSERELLE. et confirmez par OK.
14 En fin de procédure, vous revenez au menu principal d'ASS. CONFIG.
15 Sortez de ce menu en appuyant sur la touche

Une fois le réseau configuré, la led de la clé USB WLAN doit être allumée.

Vous devez maintenant configurer le PC.

Configuration du PC

Pour cette partie, consultez la documentation constructeur de la clé USB WLAN pour vous aider à rechercher et adhérer au réseau "maison".

1 Installez si nécessaire le logiciel de la clé USB WLAN sur le PC.
2 Insérez la clé USB WLAN dans un port USB du PC.
3 Depuis le logiciel de la clé USB WLAN, effectuez une détection de réseau.
4 Adhérez au réseau "maison" lorsque celui-ci a été détecté.
5 Configurez maintenant la connexion réseau WLAN de votre PC.

Pour vous aider dans cette étape, reportez-vous à la section dédiée au paramétrage d'une connexion de la documentation constructeur.

Vous devez configurer le composant Protocol Internet (TCP/IP) de la connexion WLAN créée. Si ce composant est configuré pour obtenir une adresse IP automatiquement, vous devez le passer en mode manuel pour configurer l'adresse TCP/IP ("169.254.0.1" dans notre exemple), le masque de sous-réseau ("255.255.0.0" dans notre exemple) et la passerelle par défaut ("0.0.0.0" dans notre exemple).

6 Validez.

Clé mémoire USB

Vous pouvez connecter une clé mémoire USB en face avant sur votre terminal. Les fichiers enregistrés aux formats TXT, TIFF et JPEG seront analysés et vous pourrez réaliser les opérations suivantes :

• imprimer les fichiers enregistrés contenus sur votre clé mémoire USB ;
• effacer les fichiers contenus sur votre clé mémoire USB :
• lancer une analyse du contenu de la clé mémoire USB insérée ;
• numériser un document vers votre clé USB ;
• archiver des télécopies (reportez-vous au paragraphe Reroutage des fax vers une clé USB, page 22).

Utilisation de clé mémoire USB

Insérez toujours votre clé mémoire USB en respectant le sens d'insertion.

Ne déconnectez jamais votre clé mémoire USB lorsqu'une opération de lecture ou d'écriture est en cours.

Il n'est pas possible d'imprimer sur du papier au format A5.

Vous pouvez imprimer les fichiers enregistrés ou une liste des fichiers présents sur la clé mémoire USB.

Imprimer la liste des fichiers présents sur la clé

1 Insérez votre clé mémoire USB en face avant du terminal en respectant le sens d'insertion. ANALYSE MEDIA apparaît à l'écran.
2 Sélectionnez IMPRIMER DOC. à l'aide des touches ▼ ou ▲ et confirmez par OK.

3 Sélectionnez LISTE à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 La liste des fichiers s'imprime dans un tableau avec les informations suivantes :

• les fichiers analysés sont indexés par ordre croissant de 1 en 1 ;
• le nom des fichiers avec leur extension ;
• la date du dernier enregistrement des fichiers;
• le poids des fichiers en Koctets.

Imprimer les fichiers présents sur la clé

▼ 01 - MEDIA/IMPRIMER DOC./FICHIER

1 Insérez votre clé mémoire USB en face avant du terminal en respectant le sens d'insertion. ANALYSE MEDIA apparaît à l'écran.
2 Sélectionnez IMPRIMER DOC. à l'aide des touches ▼ ou ▲ et confirmez par OK.
3 Sélectionnez FICHIER à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Vous avez trois possibilités pour imprimer vos fichiers :

- TOUT, pour imprimer tous les fichiers présents sur la clé mémoire USB.

Sélectionnez TOUT à l'aide des touches ▼ ou ▲ et confirmez par OK. L'impression est lancée automatiquement.

- SERIE, pour imprimer une série de fichiers présents sur la clé mémoire USB. Sélectionnez SERIE à l'aide des touches ▼ ou ▲ et confirmez par OK.

PREM. FICHIER et le premier fichier indexé apparaissent à l'écran. Sélectionnez à l'aide des touches ▼ ou ▲ le premier fichier de la série à imprimer et confirmez par OK. Une étoile (*) apparaît sur la gauche du fichier.

DERN. FICHIER apparaît à l'écran, sélectionnez à l'aide des touches ▼ ou ▲ le dernier fichier de la série à imprimer et confirmez par OK. Une étoile (*) apparaît sur la gauche du fichier.

Appuyez sur la touche

NBRE DE COPIES apparaît à l'écran, saisissez la quantité d'impression voulue depuis le clavier numérique et confirmez par OK.

Sélectionnez le format d'impression : A4 ou 10X15 et confirmez par OK.

Sélectionnez le format d'impression : EPAIS ou NORMAL et confirmez par OK. L'impression est lancée.

- SELECTION, pour imprimer un ou plusieurs fichiers présents sur la clé mémoire USB. Sélectionnez à l'aide des touches ▼ ou ▲ le fichier à imprimer et confirmez par OK. Une étoile (*) apparaît sur la gauche du fichier. Répétez l'opération pour les autres fichiers à imprimer.

Appuyez sur la touche

NBRE DE COPIES apparaît à l'écran, saisissez la quantité d'impression voulue depuis le clavier numérique et confirmez par OK.

Sélectionnez le format d'impression : A4 ou 10X15 et confirmez par OK.

Sélectionnez le format d'impression : EPAIS ou NORMAL et confirmez par OK. L'impression est lancée.

5 Sortez de ce menu en appuyant sur la touche

Effacer vos fichiers présents sur la clé

Vous pouvez supprimer des fichiers présents sur votre clé mémoire USB.

▼ 06 - MEDIA/EFFACEMENT/MANUEL

1 Insérez votre clé mémoire USB en face avant du terminal en respectant le sens d'insertion. ANALYSE MEDIA apparaît à l'écran.
2 Sélectionnez EFFACEMENT à l'aide des touches ▼ ou ▲ et confirmez par OK.
3 Sélectionnez MANUEL à l'aide des touches ▼ ou ▲ et confirmez par OK.
4 Vous avez trois possibilités pour effacer vos fichiers :

- TOUT, pour effacer tous les fichiers présents sur la clé mémoire USB.

Sélectionnez TOUT à l'aide des touches ▼ ou ▲ et confirmez par OK.

Vous revenez au menu précédent.

- SERIE, pour supprimer une série de fichiers présents sur la clé mémoire USB.

Sélectionnez SERIE à l'aide des touches ▼ ou ▲ et confirmez par OK.

PREM. FICHIER et le premier fichier indexé apparaissent à l'écran. Sélectionnez à l'aide des touches ▼ ou ▲ le premier fichier de la série à supprimer et confirmez par OK. Une étoile (*) apparaît sur la gauche du fichier.

DERN. FICHIER apparaît à l'écran.

Sélectionnez à l'aide des touches ▼ ou ▲ le dernier fichier de la série à supprimer et confirmez par OK. Une étoile (*) apparaît sur la gauche du fichier.

Appuyez sur la touche

Vous revenez au menu précédent.

- SELECTION, pour supprimer un ou plusieurs fichiers présents sur la clé mémoire USB.

Sélectionnez à l'aide des touches ▼ ou ▲ le fichier à supprimer et confirmez par OK. Une étoile (*) apparaît sur la gauche du fichier.

Répetez l'opération pour les autres fichiers à supprimer.

Appuyez sur la touche

Vous revenez au menu précédent.

5 Sortez de ce menu en appuyant sur la touche

Analyser le contenu de votre clé mémoire USB

Après une période de non activité, votre terminal revient au menu principal. Vous pouvez visualiser de nouveau le contenu de votre clé mémoire USB. Pour cela, procédez comme suit.

▼ 07 - MEDIA/ANALYSE MEDIA

1 Appuyez sur ▼, saisissez 07 depuis le clavier.
2 L'analyse de la clé mémoire USB est lancée.
3 Vous pouvez imprimer ou effacer les fichiers reconnus présents sur votre clé mémoire USB. Reportez-vous aux chapitres précédents.

Enregistrer un document sur une clé mémoire USB

Cette fonction vous permet de numériser un document et de l'enregistrer directement dans le répertoire SCAN sur une clé mémoire USB. Le répertoire SCAN est créé par l'application.

Avant de numériser un document, vérifiez que l'espace disque de votre clé mémoire USB est suffisant. Dans le cas contraire, vous pouvez :

• effacer manuellement des fichiers, reportez-vous au paragraphe Effacer vos fichiers présents sur la clé, page 42, ou
• effacer automatiquement les plus vieux fichiers du répertoire SCAN, reportez-vous au paragraphe Activer/Désactiver l'Effacement automatique des plus vieux fichiers sur votre clé mémoire USB, page 43.

1 Placez le document à copier dans le chargeur automatique, face à copier vers le haut.
2 Insérez la clé mémoire USB dans le connecteur USB de votre appareil multifonction.

L'analyse de la clé mémoire USB est lancée.

Une fois l'analyse terminée, le menu MEDIA est affiché.

3 Sélectionnez SCAN VERS à l'aide des touches ▲ ou ▼, puis validez par la touche OK.

Vous pouvez aussi accéder à cette fonction de deux autres manières :

• en appuyant sur la touche SCAN du pupitre de votre terminal puis en sélectionnant SCAN-TO-MEDIA.
• En appuyant sur la touche ▼ depuis l'écran de veille puis en tapant 03 sur le clavier numérique.

4 Choisissez le mode NOIR&BLANC OU COULEUR à l'aide des touches ▲ ou ▼ et validez par la touche OK.
5 A l'aide du clavier alphanumérique, donnez un nom au fichier de scan (jusqu'à 20 caractères) et validez par OK.
6 Choisissez le format du scan entre IMAGE et PDF, et validez par la touche OK pour lancer le scan et l'enregistrement du document.

IMAGE permet d'avoir un fichier de même nature qu'une simple photo. PDF est un format pour la création de documents informatiques.

En format IMAGE, si vous avez sélectionné:

• NOIR&BLANC, l'image sera enregistrée au format TIFF ;
  • COULEUR, l'image sera enregistrée au format JPEG.

La touche début permet de lancer immédiatement le scan et d'envoyer vers le support un fichier avec les paramètres définis dans le format d'analyse.

Activer/Désactiver l'Effacement automatique des plus vieux fichiers sur votre clé mémoire USB

Cette option, lorsqu'elle est activée, permet d'effacer automatiquement les plus vieux fichiers du répertoire SCAN de votre clé mémoire USB, afin de sauvegarder les nouveaux documents numérisés quand l'espace disque est insuffisant.

Cette option est sans effet quand le répertoire SCAN est vide et que la clé USB est pleine. Dans ce cas, vous devez effacer manuellement les fichiers pour libérer de l'espace disque, reportez-vous au paragraphe Effacer vos fichiers présents sur la clé, page 42.

Pour activer ce mode, suivez la procédure suivante :

▼ 0621 - MEDIA / EFFACEMENT / AUTOMATIQUE/ SCAN MODE

1 Sélectionnez AVEC à l'aide des touches ▲ ou ▼, puis validez à l'aide de la touche OK.

Pour désactiver ce mode, suivez la procédure suivante :

▼ 0621 - MEDIA / EFFACEMENT / AUTOMATIQUE/ SCAN MODE

1 Sélectionnez SANS à l'aide des touches ▲ ou ▼, puis validez à l'aide de la touche OK.

Fonctions PC

Introduction

Le logiciel COMPANION SUITE PRO vous permet de connecter un ordinateur individuel à un terminal multifonction compatible.

A partir du PC, vous pouvez :

• gérer un terminal multifonction, le configurer selon vos besoins ;
• imprimer vos documents sur le terminal multifonction à partir de vos applications habituelles ;
• scanner des documents en couleur, en niveau de gris ou en noir et blanc et les retoucher sur votre PC, ou les transformer en texte à l'aide du logiciel de reconnaissance de caractères (OCR),

Votre ordinateur individuel doit présenter, au minimum, les caractéristiques suivantes :

Systèmes d'exploitation supportés :

• Windows 98SE ;
• Windows Millennium ;
• Windows 2000 avec Service Pack 3 minimum ;
• Windows XP (Home et Pro);
• Windows Vista 32 bits.

Un processeur de :

• 500 MHz pour Windows 98SE ;
• 800 MHz pour Windows Me et 2000 ;
• 1 GHz pour Windows XP (Home et Pro);
• 1 GHz pour Windows Vista 32 bits.

Un lecteur de CD-ROM.

Un port USB libre.

Un espace disque libre de 600 Mo pour l'installation.

Une mémoire RAM de :

• 128 Mo minimum pour Windows 98, Me, et 2000 ;
• 192 Mo minimum pour Windows XP (Home et Pro);
• 1 Go pour Windows Vista 32 bits.

Installation

Installer le logiciel sur votre PC

Ouvrez une session ADMINISTRATEUR pour les environnements Windows 2000 et XP.

1 Ouvrez le lecteur CD-ROM, placez le CD-ROM d'installation et refermez le lecteur.
2 Une procédure d'installation se lance automatiquement. Si La procédure d'installation ne se lance pas automatiquement, double-clickez sur le fichier setup.exe situé à la racine du CD-ROM.
3 Un écran intitulé C OMPANION SUITE PRO LL apparaît. Cet écran vous permet d'installer les logiciels, de désinstaller les logiciels, d'accéder aux guides utilisateurs des produits ou d'explorer le contenu du CD-ROM.
4 Placez votre curseur sur INSTALLATION DES PRODUITS et validez à l'aide du bouton gauche de la souris.
5 L'écran d'Installation des Produits apparaît. Placez votre curseur sur COMPLÈTE et validez à l'aide du bouton gauche de la souris.

L'installation COMPLÈTE copie sur votre disque dur les logiciels nécessaires à la bonne exécution du kit Companion Suite Pro, c'est à dire :

• Companion Suite Pro (logiciel de gestion de votre terminal, pilotes d'impressions, Scanner,...) ;
• Adobe Acrobat Reader ;
• PaperPort.

Il est possible que vous soyez déjà détenteur d'une version de l'un des logiciels présents sur le CD-ROM d'installation.

Dans ce cas utilisez l'installation

PERSONNALISÉE, sélectionnez les logiciels que vous voulez installer sur votre disque dur et validez votre choix.

Les deux écrans suivants apparaissent uniquement si votre version de Windows Installer est inférieure à 2.0.

L'installation se poursuit, un écran vous présente l'état d'avancement.

Vous pouvez interrompre l'installation des programmes en cliquant sur le bouton ARRÊTER L'INSTALLATION.

Après une phase de recherche et d'analyse des composants de votre PC et du terminal multifonction, vous devez redémarrer votre PC pour la prise en compte des modifications.

Cliquez sur OK.

6 Après le redémarrage de votre PC, l'écran d'InstallShield Wizard affiche la progression de la préparation de l'assistant.

Vous pouvez arrêter la procédure à tout moment en cliquant sur le bouton ANNULER.

7 L'écran de bienvenue apparaît.

8 Cliquez sur S UIVANT pour lancer l'installation du kit COMPANION SUITE PRO sur votre PC.

9 Pour poursuivre l'installation, vous devez impérativement lire et accepter le contrat de licence proposé.

10 Cliquez sur Oui.

11 Cliquez sur SUIVANT.

12 L'installation finale est prête à être lancée.

13 Cliquez sur INSTALLER.

14 Un écran vous indique l'état d'avancement de l'installation.

15 Le logiciel COMPANION SUITE PRO est installé sur votre PC.

16 Cliquez sur CONTINUER pour copier les utilitaires et le logiciel PaperPort SE accompagnant le kit.

17 En fin d'installation, vous devez redémarrer votre PC pour une mise à jour des fichiers systèmes.

18 Sélectionnez votre choix et cliquez sur TERMINER.

19 Votre kit COMPANION SUITE PRO est installé avec succès sur votre PC.

Vous pouvez démarrer les logiciels de gestion de votre terminal multifonction depuis le menu DÉMARRER >PROGRAMMES >COMPANION SUITE >COMPANION SUITE PRO LL> MF DIRECTOR ou en cliquant sur l'icône MF DIRECTOR présente sur le bureau.

Sous Windows 2000, XP et Vista, Il est possible d'ajouter des imprimantes LAN sans installer le logiciel Compagnion Suite Pro. Depuis le menu DÉMARRER > PARAMÈTRES > IMPRIMANTES ET TÉLÉCOPIEURS de Windows, sélectionnez AJOUT IMPRIMANTE et suivez les indications qui apparaissent à l'écran.

Raccordements

Assurez-vous que votre terminal multifonction est hors tension et que le CD-ROM Companion Suite Pro est inséré dans le lecteur au préalable.

Connexion USB

Le raccordement entre le PC et le terminal doit être réalisé au moyen d'un câble USB 2.0, blindé et ayant une longueur maximale de 3 mètres.

Il est recommandé d'installer le logiciel Companion Suite Pro en premier sur votre PC et ensuite de raccorder le câble USB sur votre terminal.

Si vous raccordez le câble USB avant l'installation du logiciel Companion Suite Pro, le système de reconnaissance logiciel (Plug and Play) reconnaît automatiquement l'ajout d'un nouveau matériel. Pour lancer l'installation des pilotes de votre terminal, suivez les instructions qui apparaissent à l'écran. Une fenêtre demandant où sont situés les pilotes peut apparaître, dans ce cas il faut indiquer le CD-ROM d'installation.

1 Repérez les connecteurs de votre câble USB et raccordez-les comme suit :

2 Mettez sous tension votre terminal multifonction. La fenêtre de l'assistant d'ajout de matériel apparaît.

3 Cliquez sur le bouton S UIVANT.

4 Sélectionnez R ECHERCHER LE PILOTE APPROPRIÉ POUR MON PÉRIPHÉRIQUE (RECOMMANDÉ). Cliquez sur le bouton SUIVANT.

5 Sélectionnez l'emplacement où le système doit chercher le pilote. Seule la case LECTEURS DE CD-ROM doit être cochée. Cliquez sur le bouton SUIVANT. La recherche dure quelques instants.

6 Une fenêtre indique que le pilote a été trouvé. Cliquez sur le bouton SUIVANT.

7 Un écran vous indique que le logiciel XML interface à été installé. Cliquez sur le bouton TERMINER. La fenêtre de l'assistant d'ajout de matériel apparaît.

8 Cliquez sur le bouton S UIVANT.

9 Sélectionnez R ECHERCHER LE PILOTE APPROPRIÉ POUR MON PÉRIPHÉRIQUE (RECOMMANDÉ). Cliquez sur le bouton SUIVANT.

10 Sélectionnez l'emplacement où le système doit chercher le pilote. Seule la case LECTEURS DE CD-ROM doit être cochée. Cliquez sur le bouton SUIVANT. La recherche dure quelques instants.

11 Une fenêtre indique que le pilote a été trouvé. Cliquez sur le bouton SUIVANT.

12 Un écran vous indique que le logiciel COMPANION SUITE PRO F@X ACTIVITIES a été installé. Cliquez sur le bouton TERMINER.

Vous pouvez maintenant utiliser le terminal multifonction pour imprimer ou scanner vos documents.

Connexion sans fil

Le logiciel Companion Suite Pro LL doit être installé pour effectuer cette opération.

1 Lancez l'application MF DIRECTOR en cliquant sur l'icône présente sur votre bureau ou depuis le menu DÉMARRER > PROGRAMMES > COMPANION SUITE > COMPANION SUITE PRO LL > AJOUTER UNE IMPRIMANTE.

2 Cliquez sur le bouton S UIVANT pour lancer la procédure d'installation

3 L'écran suivant indique la liste des périphériques compatibles détectés sur le réseau.

Vous pouvez effectuer une nouvelle recherche sur le réseau en cliquant sur le bouton RAFRAICHIR.

Remarque : Il est possible qu'un périphérique n'apparaisse pas dans la liste. Dans ce cas, cliquez sur le bouton PAS DANS LA LISTE. La fenêtre suivante apparaît :

Saisissez l'adresse IP ou le nom NetBIOS du périphérique que vous souhaitez ajouter. Vous pouvez tester la connexion entre le PC et le périphérique en cliquant sur le bouton TEST. Cliquez sur le bouton OK.

4 Sélectionnez dans la liste le périphérique que vous souhaitez ajouter. Cliquez sur le bouton SUIVANT.

5 La fenêtre suivante liste les différentes caractéristiques de l'imprimante qui va être installée. Cliquez sur le bouton SUIVANT.

6 La fenêtre indiquant que la procédure d'installation a réussi apparaît. Cliquez sur le bouton TERMINER.

Désinstaller le logiciel de votre PC

1 Lancez la suppression des programmes depuis le menu DÉMARRER > PROGRAMMES > COMPANION SUITE > COMPANION SUITE PRO LL > DÉSINSTALLATION Un écran de préparation apparaît.

2 Sélectionnez SUPPRIMER et validez votre choix en cliquant sur SUIVANT.

3 Un écran de confirmation apparaît. Cliquez sur OK pour continuer la suppression du programme COMPANION SUITE PRO LL.

4 Un écran de préparation apparaît. Vous pouvez annuler la suppression en appuyant sur ANNULER.

5 En fin de procédure, vous devez redémarrer votre système. Fermez tous les programmes ouverts, sélectionnez O UI, JE VEUX REDÉMARRER MON ORDINATEUR MAINTENANT et cliquez sur TERMINER.

Supervision du Terminal multifonction

Le logiciel que vous avez installé contient deux applications de gestion du terminal multifonction, MF DIRECTOR et MF MONITOR, qui vous permettent de :

• vérifier que votre terminal multifonction est bien connecté à votre PC ;
• suivre graphiquement l'activité de votre terminal multifonction ;
• suivre l'état des consommables du terminal multifonction à partir du PC ;
• accéder rapidement aux applications de retouche d'images, OCR, etc..

Pour gérer le terminal multifonction, lancez l'application MF DIRECTOR en cliquant sur l'icône présente sur votre bureau ou depuis le menu DÉMARRER > PROGRAMMES > COMPANION SUITE > COMPANION SUITE PRO LL > COMPANION - DIRECTOR.

Vérification de la liaison entre le PC et le terminal multifonction

Pour vérifier la bonne connexion entre les appareils, lancez le logiciel MF MONITOR depuis l'icône placée sur le bureau et vérifiez que celui-ci affiche les mêmes informations que celles présentes sur l'écran de votre terminal multifonction (la date par exemple).

MF Director

Cette Interface graphique, vous permet de lancer les utilitaires et les logiciels afin de gérer votre terminal multifonction.

Présentation graphique

Lancez l'application en cliquant sur l'icône MF DIRECTOR présente sur votre bureau ou depuis le menu DÉMARRER >PROGRAMMES >COMPANION SUITE >COMPANION SUITE PRO LL >COMPANION - DIRECTOR.

Par défaut l'affichage de MF DIRECTOR est de forme arrondie de couleur bleu foncé. A l'aide du bouton droit de la souris vous pouvez modifier la forme et la couleur d'affichage.

Activation des utilitaires et des applications

L'interface graphique COMPANION SUITE PRO vous permet de lancer les utilitaires et les logiciels suivants :

- obtenir de l'A IDE depuis la présente documentation ;

- lancer le logiciel P APERPORT (Doc Manager).

Pour lancer un utilitaire ou un logiciel présent dans le kit COMPANION SUITE PRO, placez le curseur graphique dessus et cliquez sur le bouton gauche de la souris.

MF Monitor

Présentation graphique

Lancez l'application en cliquant sur l'icône MF MONITOR présente sur votre bureau ou depuis le menu DÉMARRER >PROGRAMMES >COMPANION SUITE >COMPANION SUITE PRO LL >COMPANION -MONITOR.

Depuis cet écran vous pourrez suivre les informations ou configurer votre terminal multifonction depuis les onglets :

- C OMPANION : Présentation de l'écran du terminal multifonction ;

- C ONSOMMABLES : Visualisation de l'état des consommables ;

- S CAN TO : Réglage les paramètres Mode de Scan et Résolution, ces paramètres seront pris en compte lors de l'appui sur le bouton SCAN du terminal.

Visualiser l'état du consommable

Depuis l'onglet CONSOMMABLES, les informations suivantes vous sont données :

• état du consommable en cours ;
• nombre de pages imprimées ;
• nombre de pages scannées.

Scan To

Les réglages effectués dans cet onglet, deviennent les réglages d'analyse par défaut du scanner.

Remarque : La fonction SCAN TO est utilisable uniquement si l'application MF MONITOR est lancée.

1 Placez-vous sur l'onglet S CAN TO.
2 Sélectionnez le mode voulu parmi les choix possibles :

• couleur ;
• niveau de gris ;
• noir et blanc.

3 Sélectionnez la résolution du scanner (72 dpi à 4800 dpi).
4 Validez vos choix en cliquant sur le bouton OK.

Fonctionnalités de Companion Suite Pro LL

Analyse d'un document

L'analyse d'un document peut s'effectuer de deux façons :

• par la fonction S CAN TO (accessible depuis la fenêtre MF DIRECTOR ou depuis le bouton SCAN du terminal) ;
• directement à partir d'une application compatible avec la norme TWAIN.

Analyse avec Scan To

1 Lancez l'application en cliquant sur l'icône MF DIRECTOR présente sur votre bureau ou depuis le menu DÉMARRER > PROGRAMMES > COMPANION SUITE > COMPANION SUITE PRO LL > COMPANION - DIRECTOR.

2 Cliquez à l'aide du bouton gauche de la souris sur l'illustration graphique SCAN TO ou appuyez sur le bouton SCAN de votre terminal.
3 Un écran, vous permet de suivre la numérisation en cours.

4 En fin de numérisation, l'image scannée apparaît dans la fenêtre de PAPERPORT.

Si le logiciel PAPERPORT n'est pas installé sur votre PC, l'image numérisée apparaîtra alors sur votre bureau au format TIFF.

Analyse depuis un logiciel compatible TWAIN

1 Lancez l'application de retouche d'image puis exécutez la commande d'acquisition.
La fenêtre d'analyse de document apparaît.
2 Réglez vos paramètres (contraste, résolution,...) avant de lancer la numérisation.
3 Une fois numérisé, vous pouvez archiver ou retoucher le document.

Logiciel de reconnaissance de caractères (OCR)

La fonction de reconnaissance de caractères permet de créer un fichier de données exploitable par les logiciels bureautiques à partir d'un document papier ou d'un fichier image.

La reconnaissance de caractères ne s'effectue que sur des caractères imprimés, tels que les sorties imprimantes ou le texte dactylographié. Vous pouvez toutefois lui demander de conserver un bloc de texte manuscrit (une signature par exemple) en entourant celui-ci d'une zone de type graphique.

Avec l'environnement de votre terminal et la reconnaissance de caractères depuis votre terminal, l'OCR se réalise en effectuant un Glisser/Déposer d'un document PaperPort vers l'icône Notepad.

Pour plus de détails sur l'utilisation du logiciel, reportez vous à l'aide en ligne du produit.

Impression

Vous avez la possibilité d'imprimer vos documents par la liaison USB ou par la liaison sans fil WLAN.

Le pilote d'impression LASER PRO LL est installé par défaut sur votre PC, lors de l'installation du logiciel. Il vous permet d'imprimer vos documents sur le terminal par liaison USB.

Le pilote d'impression LASER PRO LL NETWORK permet d'imprimer via la liaison sans fil. Ce pilote est installé lorsque vous ajoutez une imprimante réseau.

Imprimer sur le terminal multifonction

Pour imprimer un document sur votre terminal à partir de votre PC, il suffit de procéder comme pour toute impression sous Windows :

1 Utilisez la commande I MPRIMER du menu FICHIER de l'application ouverte à l'écran.
2 Sélectionnez l'imprimante L ASER PRO LL pour imprimer par la liaison USB OU LASER PRO LL NETWORK pour imprimer par la liaison sans fil WLAN.

L'imprimante LASER PRO LL devient l'imprimante par défaut lors de l'installation du logiciel COMPANION SUITE PRO.

Le Carnet d'adresses

Le Carnet d'adresses vous permet de mémoriser les numéros d'appel de vos correspondants les plus habituels. Cette fonction a pour objet de faciliter la saisie du numéro de votre correspondant au moment de la demande d'émission d'un SMS ou d'une télécopie. Vous pouvez, si vous le souhaitez, imprimer la liste des numéros mémorisés dans le Répertoire.

Vous avez aussi la possibilité de créer des groupes composés de correspondants du Carnet d'adresses. De cette façon, vous pouvez regrouper un ensemble de correspondants, d'une même société ou d'un même service par exemple, auxquels vous envoyez fréquemment des documents communs.

Ajouter un contact dans le carnet d'adresses du terminal

1 Cliquez sur le lien CARNET D'ADRESSES de la fenêtre COMPANION DIRECTOR. Le carnet d'adresses s'affiche à l'écran.

2 Sélectionnez le carnet d'adresses du terminal.

3 Cliquez sur N OUVEAU et sélectionnez CONTACT dans le menu affiché.

La fenêtre de saisie des coordonnées du contact s'affiche.

4 Saisissez, le nom de votre contact, son numéro de fax ou de GSM, la vitesse de transmission du fax avec ce contact, la touche de raccourci associée. Cliquez sur OK.

Le nouveau contact vient s'ajouter à la liste.

Ajouter un groupe dans le carnet d'adresses du terminal

1 Cliquez sur le lien CARNET D'ADRESSES de la fenêtre COMPANION - DIRECTOR.

2 Sélectionnez le carnet d'adresses du terminal.
3 Cliquez sur N OUVEAU et sélectionnez GROUPE dans le menu affiché.

4 Saisissez le nom du groupe. Le groupe peut être constitué par des contacts du carnet d'adresses ou par de nouveaux contacts.

1er cas : les membres font partie du carnet d'adresses.

Cliquez sur le bouton SÉLECTIONNER LES MEMBRES.

La fenêtre de sélection s'affiche.

Sélectionnez un correspondant ou un groupe dans la zone CARNET D'ADRESSES, appuyez sur le bouton ▶(vous pouvez aussi double-cliquez sur un correspondant pour l'ajouter au groupe).

Appuyez sur OK.

2ème cas : ajout de nouveaux contacts.

Appuyez sur le bouton NOUVEAU puis saisissez les informations du nouveau contact.

5 Dès que le groupe est complet, appuyez sur OK. Le nouveau groupe vient s'ajouter à la liste.

Gestion du carnet d'adresses

Depuis le carnet d'adresses, vous pouvez :

• rechercher un correspondant ou un groupe par saisie des premières lettres du nom ;
• modifier la fiche d'un correspondant ou d'un groupe ;
• supprimer un correspondant ou un groupe de votre carnet d'adresses ;
• imprimer la liste des correspondants de votre carnet d'adresses.

Modifier un contact

1 Sélectionnez, à l'aide de la souris, le contact que vous souhaitez modifier.
2 Cliquez sur le bouton P ROPRIÉTÉS.
3 Effectuez les modifications nécessaires.
4 Cliquez sur le bouton OK.

Modifier un groupe

1 Sélectionnez, à l'aide de la souris, le groupe que vous souhaitez modifier.
2 Cliquez sur le bouton P ROPRIÉTÉS.
3 Effectuez les modifications nécessaires.
4 Cliquez sur le bouton OK.

Supprimer un correspondant ou un groupe

1 Sélectionnez, à l'aide de la souris, le nom du correspondant ou le nom du groupe que vous souhaitez supprimer.
2 Cliquez sur le bouton E FFACER.

Lorsqu'un contact est supprimé du carnet d'adresses, il est automatiquement supprimé de tout groupe dont il fait partie.

Imprimer le Carnet d'adresses

1 Cliquez sur le bouton IMPRIMER. La liste du carnet d'adresses s'imprime sur le terminal (si aucun contact n'est sélectionné).

Importer ou exporter un répertoire

Importer un répertoire

L'importation d'un répertoire permet de transférer automatiquement le carnet d'adresses d'un périphérique à un autre, sans avoir à rentrer les contacts un à un dans le périphérique de destination.

Les répertoires peuvent être importés à partir d'un fichier au format EAB. Les fichiers EAB sont générés en effectuant une exportation.

1 Sélectionnez I MPORTER dans le menu FICHIER de la fenêtre CARNET D'ADRESSES.
2 Sélectionnez le fichier à importer puis appuyez sur OUVRIR.

Sauvegarder votre carnet d'adresses

Cette opération vous permet de sauvegarder votre carnet d'adresses dans un fichier au format EAB.

1 Sélectionnez E XPORTER dans le menu FICHIER de la fenêtre CARNET D'ADRESSES.
2 Saisissez le nom du fichier et sélectionnez son dossier de destination puis appuyez sur ENREGISTRER.

Communication télécopies

La communication télécopies vous permet de :

• émettre des documents en télécopie, depuis le scanner de votre terminal, depuis le disque dur de votre PC ou depuis une application bureautique ;
• recevoir des documents télécopies ;
• effectuer le suivi des communications, grâce à divers services : la boîte d'envoi, la boîte de réception, les éléments envoyés, le journal d'émission et le journal de réception.

Des paramètres permettent de modifier le comportement de votre terminal vis-à-vis de la communication télécopie. Il vous est possible de modifier ces paramètres pour adapter la communication télécopie à vos besoins (reportez-vous au paragraphe Paramètres télécopies, page 55).

Présentation de la fenêtre Télécopie

Repère Action
1 Créer un nouvel envoi télécopie.
2	Supprimer une télécopie à partir de l’un des dossiers du gestionnaire de Fax. Sauf pour les dossiers JOURNAL D’ÉMISSION et JOURNAL DE RÉCEPTION pour lesquels cette commande a pour effet de supprimer le journal complet.
3	Imprimer une télécopie à partir de l’un des dossiers du gestionnaire de Fax.
4	Visualiser une télécopie avec la fenêtre d’Aperçu.
5 Accéder au carnet d’adresses.
6	Arrêter l’émission d’une télécopie (actif uniquement pour la boîte d’envoi).
7	Visualiser l’ensemble des télécopies présentes dans le dossier sélectionné dans le gestionnaire de Fax.
8 Aperçu des télécopies.
9 Dossiers du gestionnaire de Fax.

Envoyer une télécopie

Envoyer une télécopie depuis le disque dur ou le terminal

1 Cliquez sur l'icône de la fenêtre MF DIRECTOR.
2 Cliquez sur N OUVEAU puis sur FAX.

3 Sélectionnez dans la zone S OURCES :

- SCANNER si votre document est au format papier ; - MÉMOIRE si le document est un fichier informatique localisé sur votre disque dur (ce fichier doit être au format TIFF ou FAX).

4 Pour envoyer votre télécopie à un correspondant : - saisissez son numéro dans le champ DESTINATAIRES et appuyez sur le bouton ▼ - sélectionnez le correspondant (ou groupe) à partir de l'un des répertoires dans le champ CARNET D'ADRESSES et appuyez sur le bouton ▶.

Répétez cette opération autant de fois que nécessaire (utilisez le bouton pour supprimer un correspondant dans la liste des destinataires).

5 Réglez éventuellement les options avancées (envoi différé et résolution), dans l'onglet OPTIONS AVANCÉES

6 Pour joindre une page de garde, sélectionnez l'onglet PAGE DE GARDE puis cochez la case AVEC LA PAGE DE GARDE. Sélectionnez la page de garde que vous souhaitez joindre dans le menu déroulant ou créez-en une nouvelle (reportez-vous au paragraphe Page de garde, page 56).

7 Cliquez sur OK pour transmettre votre télécopie au(x) correspondant(s) sélectionné(s).

Vous pouvez alors consulter, si besoin est, votre demande d'émission dans la boîte d'envoi.

Envoyer une télécopie depuis une application

Cette méthode permet d'émettre directement un document que vous avez créé avec une application bureautique sans l'imprimer au préalable.

1 Depuis votre application bureautique, sélectionnez FICHIER > IMPRIMER.

2 Sélectionnez l'imprimante C OMPANION SUITE PRO LL FAX et appuyez sur OK. La fenêtre d'émission de télécopie apparaît.

3 Pour envoyer votre télécopie à un correspondant : - saisissez son numéro dans le champ DESTINATAIRES et appuyez sur le bouton ▼ - sélectionnez le correspondant (ou groupe) à partir de l'un des répertoires dans le champ CARNET D'ADRESSES et appuyez sur le bouton ▶.

Répétez cette opération autant de fois que nécessaire (utilisez le bouton pour supprimer un correspondant dans la liste des destinataires).

4 Réglez éventuellement les options avancées (envoi différé et résolution), dans l'onglet OPTIONS AVANCÉES.

5 Pour joindre une page de garde, sélectionnez l'onglet PAGE DE GARDE puis cochez la case AVEC LA PAGE DE GARDE. Sélectionnez la page de garde que vous souhaitez joindre dans le menu déroulant ou créez-en une nouvelle (reportez-vous au paragraphe Page de garde, page 56).

6 Cliquez sur OK pour transmettre votre télécopie au(x) correspondant(s) sélectionné(s).

Vous pouvez alors consulter, si besoin est, votre demande d'émission dans la boîte d'envoi.

Recevoir une télécopie

Les fenêtres MF MANAGER et MF DIRECTOR témoignent, par différents messages, de la réception d'une télécopie.

L'icône apparaît au bas de la fenêtre MF M ANAGER et l'icône apparaît sur la barre des tâches.

Vous avez la possibilité d'imprimer automatiquement les télécopies lors de chaque réception. Pour cela vous devez définir ce paramètre (reportez-vous au paragraphe Paramètres télécopies, page 55).

Suivi des télécopies

Le suivi des communications des télécopies est réalisé au moyen :

- d'une boîte d'envoi ;

- d'une boîte de réception ;

- d'une mémoire d'émission (éléments envoyés) ;

- d'un Journal d'émission ;

- d'un journal de réception.

Ces services vous permettent de connaître exactement l'activité du terminal en matière de communication, aussi bien en émission qu'en réception.

Les journaux d'émission et de réception s'impriment automatiquement lorsque leur contenu remplit une page A4. Après cette impression automatique, le terminal crée un nouveau journal.

La boîte d'envoi

La boîte d'envoi télécopie consigne :

- les demandes en cours d'émission ;

- les demandes d'émissions différées ;

- les demandes ayant fait l'objet d'une ou plusieurs tentatives d'émissions, et qui vont bientôt être tentées de nouveau ;

- les demandes ayant fait l'objet d'un rejet (appels n'ayant pas abouti).

Les demandes sont classées dans l'ordre où elles seront exécutées.

Les demandes rejetées sont classées en fin de liste, afin d'être plus accessibles si vous voulez les retraiter (demander une nouvelle émission) ou les supprimer.

La mémoire d'émission (éléments envoyés)

La mémoire d'émission vous permet de conserver l'ensemble des télécopies que vous avez émises.

Les informations contenues dans la mémoire d'émission sont :

• le destinataire de la télécopie ;
• la date de création de la télécopie ;
• la date d'émission de la télécopie ;
• la taille de la télécopie.

Le journal d'émission

Le journal d'émission vous permet de garder l'historique des communications télécopies (réussies ou rejetées) que votre terminal a traitées. Le journal s'imprime automatiquement dès qu'une page A4 est remplie.

Le bouton SUPPRIMER supprime tout le journal et pas seulement un ou des message(s) sélectionné(s).

Les informations contenues dans le journal d'émission sont :

• le destinataire de la télécopie ;
• la date d'émission de la télécopie ;
• le statut de la télécopie (envoyée, rejetée, ...).

Le journal de réception

Le journal de réception vous permet de garder l'historique des télécopies que votre terminal a reçues. Le journal s'imprime automatiquement dès qu'une page A4 est remplie.

Le bouton SUPPRIMER supprime tout le journal et pas seulement un ou des message(s) sélectionné(s).

Les informations contenues dans le journal de réception sont :

• l'émetteur de la télécopie ;
• la date de réception de la télécopie ;
• le statut de la télécopie.

Paramètres télécopies

Accès aux paramètres télécopies

1 Cliquez sur l'icône de la fenêtre MF DIRECTOR.
2 Sélectionnez O UTILS > OPTION > FAX.
3 Effectuez les réglages nécessaires en vous référant aux descriptions des paramètres ci-dessous et validez par OK.

Description de l'onglet JOURNAUX ET COMPTE- RENDUS

Champ désignation
Impression automatique d’un document reçu	La télécopie est imprimée automatiquement lorsqu’elle est reçue.
Impression d’un compte-rendu de réception	Un compte-rendu de réception est imprimé pour chaque télécopie reçue.
Impression du journal réception	Le journal est automatiquement imprimé lorsqu’il remplit une page A4.

Champ désignation
Impression automatique d’un document émis	La télécopie est imprimée automatiquement lorsqu’elle est émise.
Impression d’un compte rendu d’émission	Un compte-rendu d’émission est imprimé après l’émission de chaque télécopie.
Impression du journal d’émission	Le journal est automatiquement imprimé lorsqu’il remplit une page A4.

Description de l'onglet PARAMÈTRES FAX

Champ désignation
Vitesse d'émission	Vitesse d'émission par défaut des télécopies.
Numéro de ligne	Numéro de ligne où est connecté votre terminal.
Préfixe de numérotation	Ce préfixe de numérotation sera inséré automatiquement devant le numéro avant émission sur cette ligne.
Type de numérotation	Doit être paramétré en fonction du type de central téléphonique auquel est raccordé votre terminal.
En-tête	Fait apparaître une Ligne d'Identification de la Communication (LIC) sur les documents que vous émettez ou sur les documents que vous recevez.

Champ désignation
ECM	Corrige les erreurs de communication dues à une ligne perturbée. Cette option permet de garantir l'intégrité des documents reçus. Toutefois, les durées de communication peuvent être plus importantes en cas de ligne bruitée.
Nombre de tentative	Nombre de tentatives que doit effectuer le terminal en cas d'échec sur émission.
Intervalle entre les tentatives	Durée entre deux tentatives d'émission.

Page de garde

La page de garde est une partie d'un document télécopie générée automatiquement par votre terminal dans laquelle apparaissent des informations concernant l'émetteur, le destinataire, la date et l'heure de dépôt pour émission, un commentaire, etc.

Cette page peut être émise seule ou bien précédant un document télécopie, mais dans la même communication que celui-ci. Il est possible d'émettre un document avec page de garde depuis le terminal multifonction ou depuis votre PC. Dans ce dernier cas, une partie des renseignements contenus dans la page de garde peut être fournie par vous-même lors de la demande d'émission. Il est nécessaire de créer un modèle de page de garde avant de pouvoir effectuer une émission qui l'utilisera. En revanche, une fois créé, un modèle de page de garde peut servir pour une infinité d'émissions.

Votre terminal vous offre la possibilité de créer et de personnaliser plusieurs modèles de pages de garde qu'il vous est possible de choisir lors d'une émission.

Création d'une page de garde

Il est nécessaire de créer un modèle de page de garde avant de pouvoir effectuer une émission qui l'utilisera.

1 Depuis l'onglet PAGE DE GARDE, appuyez sur le bouton NOUVEAU.

2 Sélectionnez le modèle de page de garde que vous avez créé à partir du menu FICHIER.

La fenêtre contenant le modèle de page de garde que vous avez créé apparaît :

3 Cliquez sur l'icône pour faire apparaître la palette des champs.

Pour ajouter un champ procédez de la manière suivante :

- Sélectionnez le champ que vous souhaitez insérer en le cochant dans la palette des champs. Un tampon apparaît à la place du curseur de votre souris.

- Cliquez à l'endroit du modèle où vous voulez insérer le champ.

Vous avez la possibilité de déplacer ou d'agrandir le champ à volonté.

Réglez la taille du cadre de vos champs de façon à avoir un texte lisible.

4 Dès que les champs sont insérés, enregistrez la page de garde.

Cette page de garde pourra être sélectionnée dans l'onglet PAGE DE GARDE de la fenêtre d'émission d'une télécopie.

Description de l'onglet PAGE DE GARDE

Champ désignation
Nom de la page de garde	Soit c'est le nom de la page sélectionnée par défaut, soit c'est à vous de sélectionner la page qui vous intéresse.
Emetteur	Vous pouvez saisir des informations concernant l'émetteur.
Destinataire : Nom, Société, Service.	Vous pouvez saisir des informations concernant le destinataire.Si le motAutoest présent dans l'un des champs, le champ est mis à jour lors de l'émission si le destinataire fait partie du répertoire, des favoris, d'un groupe ou d'une liste de diffusion.
Commentaire	C'est une fenêtre d'édition possédant toutes les fonctions de base d'un éditeur de texte qui permet de saisir un texte qui sera transmis dans la page de garde.
Aperçu du modèle	L'aperçu permet de visualiser la page de garde que vous allez envoyer.

Créer un modèle de page de garde

Le fait de créer une page de garde permet de créer un modèle dont les champs (numéro de télécopie, commentaire, sujet, etc) seront remplis automatiquement par l'application Fax, selon les informations fournies pour chaque destinataire d'un document.

La création de ce modèle de page de garde s'effectue en deux étapes :

• Première étape : Créer une image de fond avec les logos et la mise en page souhaités.
• Seconde étape : Ajouter le champ que l'on souhaite voir affiché sur la page de garde : numéro de télécopie, commentaire, sujet, etc. Tel que mentionné précédemment, ces champs seront repris par l'application Fax au moment de l'émission.

Pour la première étape, il existe deux méthodes de création d'une image de fond :

• Option (A) : Dessiner cette image de fond dans une autre application (telle que Word, Excel,...) ;
  OU
• Option (B) : Scanner une feuille de papier contenant la mise en page de la page de garde.

Détails concernant les Options A et B :

- Option (A) : Ouvrez l'application souhaitée pour éditer le fond (Word, Wordpad...). Dessinez l'image de fond puis imprimez ce document via l'imprimante COMPANION SUITE FAX (Fax de Companion Suite). La fenêtre de dialogue MFSendFax s'affiche alors :

Ajoutez des destinataires à la liste des destinataires. Cliquez sur l'onglet OPTIONS AVANCÉES et sélectionnez RÉSOLUTION

FINE :

Enfin, cliquez sur le bouton ENREGISTRER UN PROJET dans le

coin inférieur droit ( L'image de fond est créée dans le dossier C:\Program Files\Companion Suite Pro LL \Documents\FAX\Temporary et comporte une extension de fichier FAX.

- Option (B) : LancezAMACER, sélectionnez NOUVELLE TÉLÉCOPIE et sélectionnez le scanner comme source :

Ajoutez des destinataires à la liste des destinataires. Cliquez sur l'onglet OPTIONS AVANCÉES et sélectionnez RÉSOLUTION

FINE :

Enfin, cliquez sur le bouton ENREGISTRER UN PROJET dans le coin inférieur droit ( L'image de fond est créée dans le dossier C:\Program Files\Companion Suite Pro LL \Documents\FAX\Temporary et comporte une extension de fichier FAX.

Que vous optiez pour l'option A ou l'option B, vous obtenez une image de fond avec une extension FAX enregistrée dans le dossier C:\Program Files \Companion Suite Pro LL\Documents\FAX\Temporary.

→ Vous pouvez désormais passer à la seconde étape, la personnalisation des champs de la page de garde.

Pour la seconde étape :

L'image de fond à présent créée dans le dossier C:\Program Files\Companion Suite Pro LL \Documents\FAX\Temporary, vous pouvez ajouter les champs désirés de la page de garde sur l'image de fond :

(a) Lancez MFM ANAGER, sélectionnez NOUVELLE TÉLÉCOPIE, cliquez sur l'onglet PAGE DE GARDE et cliquez sur la case AVEC LA PAGE DE GARDE.
(b) Cliquez sur le bouton N OUVEAU. La fenêtre CRÉATION DE LA PAGE DE GARDE s'affiche.

(c) Cliquez sur le bouton O UVRIR dans la barre d'outils, passez le fichier filtre en *.fax et parcourez jusqu'au dossier C:\Program Files\Companion Suite Pro LL \Documents\FAX\Temporary qui contient l'image de fond créée à la première étape.

(d) Cliquez sur les boutons C HAMPS dans la barre d'outils. Une fenêtre s'affiche, permettant d'ajouter les champs sur l'image de fond.

(e) Cliquez sur le bouton S AUVEGARDER pour sauvegarder le modèle de page de garde et sortir de cette fenêtre.

(f) La fenêtre N OUVELLE TÉLÉCOPIE s'affiche. Il est à présent possible de choisir le modèle de page de garde souhaité. En double-cliquant sur l'aperçu dans le coin inférieur droit, une autre fenêtre s'ouvre, affichant un aperçu de la page de garde dans laquelle les champs seront remplis avec les coordonnées du destinataire.

Communication SMS

L'envoi de SMS s'effectue via le modem de votre terminal multifonction.

Le service SMS est disponible selon les pays et selon les opérateurs.

Votre Kit PC vous permet de traiter facilement des envois simples ou multi-destinataires grâce aux groupes de diffusion.

Le suivi des communications en émission se fait par l'intermédiaire de la boîte d'envoi, du journal d'émission et de la mémoire d'émission (éléments envoyés).

Présentation de la fenêtre SMS

Repère Action
1 Rédiger un SMS.
2	Supprimer un SMS à partir de l’un des dossiers du gestionnaire de SMS.Attention: pour le dossier JOURNAL D’ÉMISSION, cette commande a pour effet de supprimer le journal complet.
3	Imprimer un SMS à partir de l’un des dossiers du gestionnaire de SMS.
4	Visualiser un SMS avec la fenêtre d’Aperçu.
5 Accéder au carnet d’adresses.
6	Arrêter l’émission d’un SMS (actif uniquement pour la boîte d’envoi).
7	Visualiser l'ensemble des SMS présents dans le dossier sélectionné dans le gestionnaire de Fax.
8 Aperçu des SMS.
9 Dossiers du gestionnaire de SMS.

Envoyer un SMS

1 Cliquez sur l'icône SMS DIRECTOR.

2 Cliquez sur N OUVEAU puis sur SMS.

3 Saisissez votre message dans le champ C ONTENU DU MESSAGE prévu à cet effet. Vous pouvez utiliser les boutons et les "smiley" situés à gauche du champ de saisie afin de personnaliser votre message ou d'y insérer automatiquement la date et l'heure.

4 Pour envoyer votre SMS à un correspondant : - saisissez son numéro dans le champ NUMÉRO DE TÉLÉPHONE de la partie DESTINATAIRES et appuyez sur le bouton ▼ - sélectionnez un correspondant (ou groupe) à partir de l'un des répertoires dans le champ LISTE DES CONTACTS et appuyez sur le bouton ▶.

Répétez cette opération autant de fois que nécessaire (utilisez le bouton pour supprimer un correspondant dans la liste des destinataires).

5 Réglez éventuellement les paramètres avancés (pour un envoi différé ou donner un niveau de priorité au SMS), en appuyant sur le bouton

PARAMÈTRES AVANCÉS :

6 Cliquez sur OK pour transmettre votre SMS au(x) correspondant(s) sélectionné(s).

Vous pouvez alors consulter, si besoin est, votre demande d'émission dans la boîte d'envoi.

Suivi des SMS

Le suivi des communications des SMS est réalisé au moyen :

- d'une boîte d'envoi ;

- d'une mémoire d'émission (éléments envoyés) ;

- d'un journal d'émission.

Ces services vous permettent de connaître exactement l'activité du terminal en matière de communication.

Le journal d'émission s'imprime automatiquement lorsque leur contenu remplit une page A4. Après cette impression automatique, le terminal crée un nouveau journal.

La boîte d'envoi

La boîte d'envoi SMS consigne :

• les demandes en cours d'émission ;
• les demandes d'émissions différées ;
• les demandes ayant fait l'objet d'une ou plusieurs tentatives d'émissions, et qui vont bientôt être tentées de nouveau ;
• les demandes ayant fait l'objet d'un rejet.

Le journal d'émission

Le journal d'émission vous permet de garder l'historique des communications SMS (réussies ou rejetées) que votre terminal a traitées. Le journal s'imprime automatiquement dès qu'une page A4 est remplie.

Le bouton SUPPRIMER supprime tout le journal et pas seulement un ou des message(s) sélectionné(s).

Les informations contenues dans le journal d'émission sont :

• le destinataire du SMS ;
• la date d'émission du SMS ;
• le statut du SMS (envoyé, rejeté, ...).

La mémoire d'émission (éléments envoyés)

La mémoire d'émission vous permet de conserver l'ensemble des SMS que vous avez émis.

Les informations contenues dans la mémoire d'émission sont :

• le destinataire du SMS ;
• la date de création du SMS ;
• la date d'émission du SMS ;
• la taille du SMS.

Paramètres des SMS

Accès aux paramètres SMS

1 Cliquez sur l'icône SMS de la fenêtre MF DIRECTOR.

2 Sélectionnez O UTILS > OPTION > SMS.
3 Effectuez les réglages nécessaires en vous référant à la description des paramètres ci-dessous et validez par OK.

Description de l'onglet JOURNAUX ET COMPTE- RENDUS

Champ Désignation
Impression automatique d’un document émis	Le SMS est imprimé automatiquement lorsqu’il est émis.
Impression d’un compte-rendu d’émission	Un compte-rendu d’émission est imprimé après l’émission de chaque SMS.
Impression du journal d’émission	Le journal est automatiquement imprimé lorsqu’il remplit une page A4.

Maintenance

Entretien

Généralités

Pour votre sécurité, reportez-vous impérativement aux consignes de sécurité présentées au chapitre Sécurité, page 1.

Pour assurer les meilleures conditions d'utilisation de votre appareil, il est conseillé de procéder périodiquement au nettoyage de l'intérieur.

L'usage normal de l'appareil implique de respecter les quelques règles suivantes :

• N'essayez jamais de lubrifier l'appareil.
• Ne soumettez jamais l'appareil aux vibrations.
• N'ouvrez jamais le capot d'accès à la cartouche en cours d'impression.
• N'essayez jamais de démonter l'appareil.
• N'utilisez jamais de papier qui aurait trop longtemps séjourné dans le bac papier.

Remplacement de la cartouche toner

Votre terminal est équipé du système de gestion du consommable en place. Il vous indique quand votre cartouche toner est bientôt en fin de cycle. Le message suivant apparaîtra sur l'écran de votre terminal.

APPRO. FIN TONER

Après l'affichage de ce message, vous pouvez changer la cartouche.

Pour sortir de cette écran, appuyez sur OK.

Pour remplacer la cartouche toner, procédez comme indiqué ci-dessous.

Quand l'écran affiche :

TONER VIDE REEMPLACER

1 Appuyez sur OK.

OUVRIR CAPOT AV. CHANGER TONER

2 Placez-vous face à l'appareil.
3 Pressez du coté gauche et du coté droit du capot et tirez-le simultanément vers vous.
4 Soulevez et sortez la cartouche toner du terminal multifonction.

5 Déballez la cartouche neuve de son emballage et insérez-la dans son compartiment comme l'indique l'illustration ci-après.

6 Refermez le capot.
7 Le message suivant apparaît :

AVEZ-VOUS CHANGE LE TONER

Appuyez sur OK.

8 Dès l'apparition du message,

INSERER LA CARTE TONER

insérez la carte à puce fournie avec la cartouche toner neuve comme indiqué sur l'illustration ci-après.

9 Un message d'attente apparaît.

VEUILLEZ PATIENTER

La carte à puce est lue.

TONER NEUF RETIRER LA CARTE

Retirer la carte à puce du lecteur, votre terminal est de nouveau prêt à imprimer.

Incidents avec carte à puce

Si vous utilisez une carte à puce déjà utilisée, le terminal affichera :

VEUILLEZ PATIENTER

puis,

RETIRER LA CARTE DEJA UTILISEE

Si vous utilisez une carte à puce défectueuse, le terminal affichera :

VEUILLEZ PATIENTER

puis,

CARTE INCONNUE RETIRER LA CARTE

En cas d'appui sur la touche C pendant la lecture de la carte à puce, le terminal affiche :

ACTION ANNULEE RETIRER LA CARTE

Nettoyage

Nettoyage des dispositifs de lecture du scanner

Lorsqu'un ou plusieurs traits verticaux apparaissent sur les copies, effectuez un nettoyage de la glace du scanner.

1 Déverrouillez les 2 clips de maintien du scanner.

2 Soulevez le scanner pour accèder à la vitre d'analyse.

3 Nettoyez la vitre avec un chiffon doux non pelucheux imbibé d'alcool isopropylique.

4 Refermez le couvercle scanner puis vérifiez que les clips sont bien en place.

5 Effectuez une copie pour vérifier que les symptômes ont disparu.

Nettoyage de l'imprimante

La présence de poussière, de saleté et de débris de papier sur les surfaces externes et à l'intérieur de l'imprimante peuvent nuire au fonctionnement de cette dernière. Nettoyez-la régulièrement.

Nettoyage de l'extérieur de l'imprimante

Nettoyez l'extérieur de l'imprimante à l'aide d'un chiffon doux imbibé de détergent ménager neutre.

Incidents imprimante

Messages d'erreur

Lorsque l'imprimante rencontre un des problèmes décrits ci-dessous, le message correspondant est inscrit sur l'afficheur du terminal.

Message Action
VERIFIER TONER	Vérifiez la présence d'une cartouche toner dans le terminal.
APPRO. FIN TONER	Vous signale la fin prochaine de votre consommable.
METTRE DU PAPIER	Ajoutez du papier dans le bac papier.
PRECHAUFFAGE	Message affiché lors de la mise en route du terminal.
FERMER CAPOT IMPRIMANTE	Le capot avant du terminal est ouvert, fermez-le.
TONER VIDE REMPLACER	Remplacez la cartouche toner.
VERIFIER PAPIER RETIRER TONER	Une feuille est coincée dans le terminal. Sortez la cartouche toner et retirez la feuille coincée. Sortez le bac papier et retirez la feuille coincée. Puis ouvrez et refermez la trappe consommable.
VERIFIER PAPIER EXTERNE	Une feuille est coincée dans le terminal. Ouvrez la trappe bourrage papier. Retirez la feuille coincée. Puis ouvrez et refermez la trappe consommable.
PLUS DE PAPIER	Ajoutez du papier dans le bac papier.

Bourrage papier

Lors de l'impression, il est possible qu'une feuille de papier se coince dans l'imprimante ou le bac papier et provoque un bourrage.

En cas de bourrage papier dans le terminal, le message suivant apparaît :

VERIFIER PAPIER EXTERNE

1 Ouvrez la trappe bourrage papier située à l'arrière du terminal.
2 Retirez la feuille coincée et refermez la trappe.

3 Ouvrez et fermez la trappe consommable. L'imprimante redémarre automatiquement.

L'unité de fusion peut atteindre une température très élevée pendant le fonctionnement. Pour éviter toute blessure, ne touchez pas cette zone.

En cas de bourrage papier, le message suivant apparaît :

VERIFIER PAPIER RETIRER TONER

1 Retirez la cartouche toner, vérifiez si une feuille est coincée.
2 Retirez la feuille qui provoque le bourrage.
3 Replacez la cartouche toner dans le terminal ou sortez le bac papier et retirez la feuille qui provoque le bourrage.
4 Vérifiez que les feuilles présentes dans le bac sont

correctement positionnées.

5 Replacez le bac papier dans le terminal.

Incident scanner

Lorsqu'un bourrage papier se produit dans le scanner à défilement, le message suivant apparaît :

RETIRER DOCUMENT CONFIRMER

1 Ouvrez le capot analyse du scanner.

2 Retirez le papier à l'origine du bourrage sans le déchirer.

Le message suivant apparaît :

FERMER LE CAPOT DU SCANNER

3 Fermez le capot analyse du scanner.

Incidents divers

A la mise sous tension, rien ne s'affiche à l'écran.

Vérifiez le branchement du cordon secteur à la prise de courant.

Le terminal ne détecte pas la présence du document que vous avez inséré dans le scanner à défilement.

L'affichage DOCUMENT PRÊT n'apparaît pas à l'écran. En début et en cours d'analyse, RETIRER DOCUMENT apparaît à l'écran.

1 Retirez le document ou appuyez sur la touche
2 Vérifiez que le document n'est pas trop épais (50 feuilles maximum de papier de 80 g/m²).
3 Aérez les feuilles si nécessaire.
4 Faites bien avancer les feuilles en butée.

Le terminal ne reçoit pas de télécopies.

1 Vérifiez le branchement du cordon ligne téléphonique et la présence de tonalité sur la ligne téléphonique en utilisant la touche 📋.

Vous recevez une page blanche.

1 Faites une photocopie d'un document ; si celle-ci est correcte, votre terminal fonctionne normalement.
2 Contactez alors le correspondant qui vous a envoyé la télécopie car il a peut-être inséré son document à l'envers.

Vous n'arrivez pas à émettre.

1 Vérifiez le branchement du cordon ligne téléphonique.
2 Vérifiez la présence de tonalité en appuyant sur la touche.
3 Vérifiez la programmation et l'utilisation correcte du préfixe.

Echecs en communication

En cas d'échec de la communication, le terminal vous avertit d'un rappel automatique à une heure différée.

Exemple de ce qui s'affiche :

Heure courante

VEN 12 DEC 20:13

Heure de la nouvelle tentative d'émission

0142685014 20:18

Cas d'une émission à partir du chargeur

Vous avez le choix entre :

• attendre que l'émission se fasse à l'heure indiquée,
• relancer l'émission immédiatement en appuyant sur la

touche le document étant toujours présent,

- abandonner l'émission en appuyant sur la touche. Pour éjecter le document, appuyez à nouveau sur la

touche

Cas d'une émission à partir de la mémoire

Vous avez le choix entre :

• attendre que l'émission se fasse à l'heure indiquée,
• relancer l'émission immédiatement en passant par la file d'attente d'émission. Dans le cas d'un document de plusieurs pages, l'émission se fera à partir de la page pour laquelle l'échec a eu lieu,
• abandonner l'émission en supprimant la commande correspondante dans la file d'attente d'émission.

Le terminal effectue un maximum de 5 rappels automatiques. Le document non transmis est automatiquement supprimé de la mémoire et un rapport d'émission est alors imprimé avec un code d'échec et la cause du non aboutissement de la communication, (voir codes d'échec de communication).

Codes d'échec de communication

Les codes d'échec de communication apparaissent dans les journaux et les rapports d'émission.

Codes généraux

Code 01 - Occupé ou pas de réponse fax

Ce code apparaît après 6 tentatives non satisfaites. Vous devrez relancer l'émission ultérieurement.

Code 03 - Arrêt opérateur

Arrêt d'une communication décidée par l'opérateur en

appuyant sur la touche

Code 04 - Numéro programmé non valide

Numéro enregistré en touche simple ou numéro abrégé non valide, vérifiez-le (Exemple : une émission différée a été programmée avec une touche simple et cette touche a été supprimée).

Code 05 - Défaut analyse

Un incident s'est produit à l'endroit où est placé le document à émettre, la feuille s'est coincée par exemple.

Code 06 - Imprimante non disponible

Un incident s'est produit sur la partie imprimante : plus de papier, bourrage du papier, ouverture du capot. Dans le cas d'une réception, cet incident n'apparaît que si le paramètre réception sans papier est positionné sur SANS PAPIER.

Code 07 - Déconnexion

La liaison a été coupée (mauvaise liaison). Vérifiez le numéro d'appel.

Code 08 - Qualité

Le document que vous avez émis a été mal reçu. Contactez votre correspondant pour savoir s'il est nécessaire de réémettre votre document. La perturbation a pu intervenir dans une zone non utile du document.

Code 0A - Pas de document à relever

Vous avez tenté de relever un document chez un correspondant mais ce dernier n'a pas préparé son document (pas de dépôt) ou le mot de passe entré est incorrect.

Code 0B - Nombre de pages erroné

Il y a une différence entre le nombre de pages indiqué lors de la préparation pour l'émission et le nombre de pages émises, vérifiez le nombre de pages du document.

Code 0C - Document reçu erroné

Demandez au correspondant qui vous appelle de vérifier la longueur de son document (il est trop long pour être reçu dans sa totalité).

Code 0D - Document mal transmis

Demandez au correspondant qui vous appelle de réémettre son document.

Code 13 - Saturation mémoire

Votre terminal ne peut plus recevoir car la mémoire est pleine, il y a trop de documents reçus non imprimés ou trop de documents en attente d'émission.

Imprimez les documents reçus et supprimez ou émettez de façon immédiate les documents en attente d'émission.

Code 14 - Saturation mémoire

Saturation de la mémoire des documents reçus. Imprimez les documents reçus.

Code 15 - Boîtes Aux Lettres inconnue N°x

Vous désirez déposer un document dans une boîte aux lettres d'un correspondant. Le numéro de la boîte indiquée n'existe pas chez ce correspondant.

Code 16 - Non rediffusion liste N°x

Vous avez demandé la rediffusion d'un document par un terminal distant mais celui-ci n'a pas programmé la liste de destinataires demandée.

Code 17 - Boîtes Aux Lettres inconnue N°x

Vous désirez relever un document dans une boîte aux lettres (BAL) d'un correspondant.

Le numéro de la BAL indiquée n'existe pas chez ce correspondant.

Code 18 - Rediffusion impossible

Vous avez demandé la rediffusion d'un document par un terminal ne possédant pas la fonction de rediffusion.

Code 19 - Arrêt par correspondant

Arrêt de la communication par votre correspondant (Exemple : un terminal veut relever le vôtre alors qu'il n'y a pas de document en dépôt).

Code 1A - Déconnexion

L'émission n'a pas débuté. La ligne téléphonique est trop bruitée.

Code 1B - Document mal transmis

Cas d'une émission : recommencez l'émission.

Cas d'une réception : demandez à votre correspondant de réémettre son document.

Code 50 - Erreur serveur

Vérifiez le numéro du serveur SMS paramétré ou une erreur de communication s'est produite pendant la transmission de données.

Caractéristiques

Caractéristiques physiques

Dimensions : 447 x 386 x 344 mm

Poids : 13 kg

Caractéristiques électriques

Alimentation électrique : Monophasé 220-240 V - 50/60 Hz - 4,5 A

Consommation électrique : 12 W typique en veille

16 W typique en attente

340 W en moyenne pendant l'impression

Caractéristiques environnementales

Température ambiante de fonctionnement : En fonctionnement : + 10 °C à 32 °C.

Taux d'humidité admissible : En fonctionnement : 15 % à 80 % HR (sans condensation).

Caractéristiques du périphérique

Imprimante

Type : Laser (sur papier normal).

Résolution : 600dpi

Vitesse : 16 ppm maximum ^a

Temps de préchauffage : 21s

Temps d'impression de la première page : 13s

a. La vitesse d'impression peut varier en fonction du système d'exploitation, des spécifications de l'ordinateur, de l'application, du mode de connexion (réseau, usb ou sans fil), du format de papier et enfin du type et de la taille du fichier.

Copieur

Type : Autonome Noir et Blanc.

Vitesse de copie : 16 ppm maximum

Résolution : 600 dpi

Copies multiples : 99 pages maximum

Plage de zoom : 25% à 400%

Scanner

Type : Scanner couleur

Profondeur de couleur : 36 bits

Résolution : 600 dpi (optique)

2400 dpi (interpolé)

Compatibilité logicielle : TWAIN

Format de papier maximum : Letter

Supports d'impression

Capacité bac papier principal : 250 feuilles maxi (60 g/m²), 200 feuilles maxi (80 g/m²),

Capacité du bac de sortie : 50 feuilles

Format du papier pour le bac principal : A4, A5, Legal, Letter

Papier 60 à 105 g/m²

Format du papier pour impression manuelle : A4, A5, Legal, Letter, B5, exec, A6

Papier 52 à 160 g/m²

Connexion PC

Port USB 2.0 esclave (connexion PC)

Port USB 2.0 maître (connexion Wlan, lecture, lecture de clé mémoire USB)

Système d'exploitation : Windows 98 SE, 2000, ME, XP, Vista 32 bits

Caractéristiques des consommables

Cartouche toner

Référence

IM. UNIT 9700

Les spécifications sont susceptibles d'être modifiées à des fins de perfectionnement sans avis préalable.

Information consommateurs

Dans un souci de satisfaction totale de notre clientèle, tous nos produits sont conçus de manière à rendre leur utilisation conviviale et fiable.

Si après avoir consulté le livret d'utilisation de votre appareil, vous avez des questions, n'hésitez pas à contacter l'assistance technique. Nos techniciens ont suivi une formation professionnelle de qualité et sont donc en mesure de vous garantir une utilisation optimale de votre appareil.
