NI707525 - Adaptateur Powerline Icidu - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Adaptateur CPL (Powerline) 200 Mbps
Marque	Icidu
Modèle	NI707525
Dimensions (approx.)	80 x 50 x 30 mm
Poids (approx.)	100 g
Alimentation	Directement par la prise électrique, consommation 5 W
Débit maximal	200 Mbps
Interface réseau	1 port Ethernet RJ45 10/100 Mbps
Chiffrement	AES 128 bits
Boutons	Bouton Sécurité / Réinitialisation
Voyants DEL	Alimentation, Ethernet, Données (activité réseau)
Systèmes d'exploitation supportés	Windows 98SE, 2000, XP, Vista, 7
Contenu du coffret	2 adaptateurs Homeplug, 2 câbles Ethernet RJ45, CD (manuel & logiciel)
Fonctions principales	Création d'un réseau domestique via le courant électrique, partage d'Internet et de fichiers
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux sec. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas ouvrir l'appareil. Utiliser dans un environnement sec. Ne pas exposer à l'eau.
Pièces détachées et réparabilité	Non disponible. En cas de panne, contacter le revendeur. Garantie 10 ans (hors logiciel et piles).
Informations générales	Marque : Icidu. Conforme aux normes européennes. Sous réserve de modifications.

FOIRE AUX QUESTIONS - NI707525 Icidu

Comment installer l'adaptateur Powerline Icidu NI707525 ?

Branchez l'adaptateur sur une prise électrique, puis connectez-le à votre routeur ou PC via le câble Ethernet fourni. Répétez l'opération pour le second adaptateur. Les voyants doivent s'allumer.

Comment sécuriser le réseau Powerline ?

Appuyez sur le bouton 'Sécurité' de l'adaptateur A pendant 10 secondes (les lampes s'éteignent), puis faites de même sur l'adaptateur B. Ensuite, appuyez 1 seconde sur chaque bouton. Les lampes clignotent puis se rallument. La connexion est sécurisée après 1 minute.

Que signifient les voyants DEL ?

Le voyant Alimentation (vert) indique que l'adaptateur est sous tension. Le voyant Ethernet (vert) indique une connexion réseau correcte. Le voyant Données (vert) clignote lors d'activité réseau et reste allumé si un autre adaptateur est détecté.

Puis-je utiliser cet adaptateur avec d'autres marques de CPL ?

Cet adaptateur est basé sur la norme Homeplug 200 Mbps. Il peut être compatible avec d'autres adaptateurs Homeplug AV, mais il est recommandé d'utiliser la même marque pour des performances optimales.

Comment réinitialiser l'adaptateur aux paramètres d'usine ?

Appuyez sur le bouton 'Réinitialisation' pendant 2 secondes. Toutes les lampes s'éteignent brièvement. L'adaptateur redevient non sécurisé.

Faut-il installer le logiciel fourni sur CD ?

Non, l'adaptateur fonctionne sans logiciel. Cependant, l'utilitaire Homeplug sur le CD offre des fonctionnalités supplémentaires et une gestion de la sécurité avancée.

Quel est le débit réel de cet adaptateur ?

Le débit théorique est de 200 Mbps. En pratique, il dépend de la qualité du réseau électrique et de la distance. Attendez-vous à des vitesses réelles comprises entre 50 et 100 Mbps.

Puis-je brancher plusieurs adaptateurs sur la même prise multiple ?

Il est déconseillé de brancher plusieurs adaptateurs sur une multiprise car cela peut réduire les performances. Branchez-les directement sur des prises murales.

Comment ajouter un troisième adaptateur au réseau existant ?

Appuyez sur le bouton 'Sécurité' du nouvel adaptateur pendant 10 secondes jusqu'à extinction des lampes. Ensuite, appuyez 1 seconde sur le bouton de l'un des adaptateurs déjà appairés. Attendez 1 minute.

Que faire si les voyants ne s'allument pas ?

Vérifiez que la prise est alimentée. Essayez une autre prise. Assurez-vous que le câble Ethernet est bien branché. Si le problème persiste, réinitialisez l'adaptateur.

MODE D'EMPLOI NI707525 Icidu

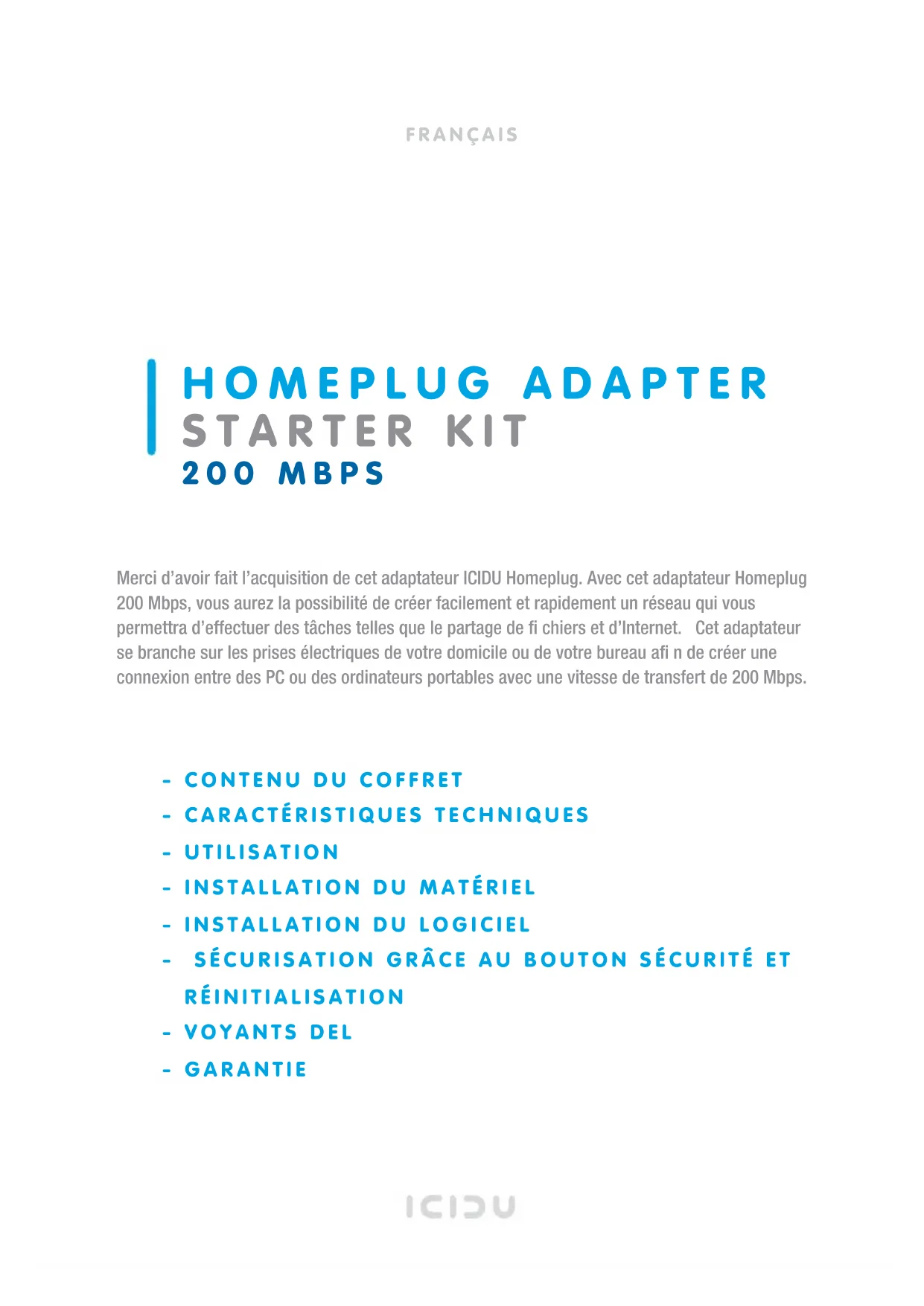

Merci d'avoir fait l'acquisition de cet adaptateur ICIDU Homeplug. Avec cet adaptateur Homeplug 200 Mbps, vous aurez la possibilité de créer facilement et rapidement un réseau qui vous permettra d'effectuer des tâches telles que le partage de fi chiers et d'Internet. Cet adaptateur se branche sur les prises électriques de votre domicile ou de votre bureau afi n de créer une connexion entre des PC ou des ordinateurs portables avec une vitesse de transfert de 200 Mbps.

• CONTENU DU COFFRET
• CARACTÉRISTIQUES TECHNIQUES
• UTILISATION
• INSTALLATION DU MATÉRIEL
• INSTALLATION DU LOGICIEL
• SÉCURISATION GRÂCE AU BOUTON SÉCURITÉ ET RÉINITIALISATION
• VOYANTS DEL
• GARANTIE

CONTENU DU COFFRET

Avant de commencer l'installation, vérifi ez que tous les composants requis sont présents. Les éléments suivants doivent être présents dans le coffret :

• 2 adaptateurs Homeplug
• 2 câbles Ethernet RJ45
• CD contenant le manuel et le logiciel

CARACTÉRISTIQUES TECHNIQUES

• Transfert de données via une prise électrique
• Transfert de données à une vitesse de 200 Mbps
• 1x LAN
• Chiffrement : 128 AES
• Consommation de courant : 5W
• Windows 98SE, 2000, XP, Vista et Windows 7

UTILISATION

Cet adaptateur Homeplug vous permet de fournir à plusieurs ordinateurs un accès simple à votre connexion Internet haut débit. Outre le partage de votre connexion Internet, vous pouvez également créer un réseau entre vos différents PC.

INSTALLATION DU MATÉRIEL

Avant d'installer le matériel, merci de procéder aux étapes suivantes :

• S'assurer qu'il y ait au moins 1 prise électrique disponible pour chaque adaptateur.
• Brancher le deuxième, troisième, etc. adaptateur dans d'autres prises électriques, le cas échéant.
• Raccorder l'adaptateur au réseau et/ou à l'ordinateur en utilisant les câbles réseau. Il existe 3 options de raccordement :

1 du routeur/commutateur au PC
2 du PC au PC
3 du routeur/commutateur au routeur/commutateur
Vérifi er que les DEL s'allument comme indiqué dans le chapitre « Voyants DEL »

INSTALLATION DU LOGICIEL

Installer l'utilitaire Homeplug à partir du CD en utilisant l'écran de démarrage ICIDU. Celui-ci offre davantage de fonctionnalité et de sécurité. Si vous ne le souhaitez pas, il vous suffi t de ne pas installer le logiciel. Sans logiciel, vous pouvez utiliser l'adaptateur Homeplug immédiatement.

REMARQUE : LA SÉCURISATION DU RÉSEAU N'EST REQUISE QUE SI D'AUTRES PERSONNES PEUVENT ACCÉDER À VOTRE RÉSEAU ÉLECTRIQUE.

SÉCURISATION GRÂCE AU BOUTON SÉCURITÉ ET RÉINITIALISATION

Afi n de créer un réseau sécurisé avec deux adaptateurs Homeplug ou plus, vous pouvez utiliser le bouton « Sécurité ». Le code de sécurité est enregistré dans l'équipement et ne peut donc pas être lu.

SCÉNARIO 1 : ETABLIR UN RÉSEAU SÉCURISÉ ENTRE LES ADAPTATEURS « A » ET « B ».

1. Appuyer sur le bouton « Sécurité » de l'adaptateur A pendant 10 secondes jusqu'à ce que les lampes s'éteignent.
2. Appuyer sur le bouton « Sécurité » de l'adaptateur B pendant 10 secondes jusqu'à ce que les lampes s'éteignent.
3. Appuyer sur le bouton « Sécurité » de l'adaptateur A pendant 1 seconde.
4. Appuyer sur le bouton « Sécurité » de l'adaptateur B pendant 1 seconde.
5. Les lampes sur les deux adaptateurs s'éteignent, puis s'allument de nouveau.
   Après 1 minute maximum, la connexion est établie et sécurisée.

SCÉNARIO 2 : AJOUTER UN ADAPTATEUR « C » SUPPLÉMENTAIRE AU RÉSEAU ENTRE « A » ET « B ».

1. Appuyer sur le bouton « Sécurité » de l'adaptateur C pendant 10 secondes jusqu'à ce que les lampes s'éteignent.
2. Appuyer sur le bouton « Sécurité » de l'adaptateur A pendant 1 seconde.
3. Appuyer sur le bouton « Sécurité » de l'adaptateur B pendant 1 seconde.
4. Les lampes sur l'adaptateur C s'éteignent, puis s'allument de nouveau. Après 1 minute maximum, la connexion est établie et sécurisée.

La bouton « Réinitialisation » peut être utilisé pour rétablir les paramètres d'usine d'un adaptateur. L'adaptateur sera alors non sécurisé et ne pourra communiquer qu'avec des adaptateurs non sécurisés. Pour la réinitialisation, appuyer sur le bouton pendant 2 secondes. Toutes les lampes s'éteignent brièvement.

VOYANTS DEL

L'adaptateur Homeplug ICIDU 200 Mbps possède 3 voyants DEL

Voyant DEL Etat Indication

Données Allumé Un autre adaptateur a été détecté sur le même réseau.

Eteint Aucun adaptateur n'a été détecté sur le même réseau.

Clignotant Activité sur le réseau Homeplug.

Alimentation Allumé L'adaptateur est connecté.

Ethernet Allumé Le port réseau est correctement connecté et prêt à envoyer/recevoir

des données.

Eteint Le port réseau n'est pas connecté correctement.

Clignotant Le port réseau envoie/reçoit des données.

GARANTIE

Sauf indication contraire, tous les éléments vendus sous le nom ICIDU sont couverts par une garantie de 10 ans. Aucune garantie ou support n'est fourni pour le logiciel et les piles rechargeables fournies. Toute réclamation dans le cadre de la garantie doit être effectuée via le revendeur où le produit a été acheté.

Les caractéristiques sont sujettes à modification sans préavis.

Tous les produits ICIDU sont conformes aux normes et législations eu-ropéennes en matière de sécurité et d'environnement. Pour plus de détails, visitez notre site web à l'adresse www.icidu.com

ICIDU est une marque commerciale déposée. Tous les autres noms de marque et droits liés restent la propriété de leur propriétaire légitime.

Tous droits explicitement réservé
