7700HD - Projecteur DELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Projecteur DLP
Résolution native	Full HD 1920 x 1080 pixels
Luminosité	3500 ANSI lumens
Taux de contraste	2000:1
Rapport de projection	1.5 - 1.8:1
Durée de vie de la lampe (mode normal)	2000 heures
Durée de vie de la lampe (mode éco)	2500 heures
Correction trapézoïdale	Verticale ±15°, Horizontale ±15°
Dimensions (L x P x H)	315 x 245 x 108 mm
Poids	3,2 kg
Alimentation	AC 100-240 V, 50/60 Hz
Consommation électrique (max)	350 W
Consommation en veille	< 1 W
Entrées vidéo	2x HDMI, 1x VGA, 1x Composite
Connectivité	RS232, USB (mise à jour firmware)
Haut-parleur intégré	1 x 10 W mono
Niveau sonore (mode normal)	35 dB
Niveau sonore (mode éco)	30 dB
Entretien	Nettoyage du filtre à air tous les 100 heures
Sécurité	Verrou Kensington, mot de passe
Pièces détachées disponibles	Lampe de rechange, filtre à air
Réparabilité	Indice de réparabilité : 7,5/10
Informations générales	Garantie constructeur 2 ans

FOIRE AUX QUESTIONS - 7700HD DELL

Comment connecter mon ordinateur au projecteur Dell 7700HD ?

Utilisez un câble HDMI ou VGA. Branchez une extrémité sur la sortie de l'ordinateur et l'autre sur l'entrée correspondante du projecteur. Sélectionnez ensuite la source appropriée via le menu Source de la télécommande ou du panneau de contrôle.

Que faire si l'image projetée est floue ?

Tournez la bague de mise au point située sur l'objectif du projecteur jusqu'à obtenir une image nette. Assurez-vous également que la distance de projection est correcte et que la résolution de la source correspond à la résolution native du projecteur (1920x1080).

Comment nettoyer le filtre à air du projecteur ?

Éteignez le projecteur et débranchez-le. Ouvrez le volet du filtre à air (généralement sur le côté). Retirez le filtre et nettoyez-le avec un aspirateur ou rincez-le à l'eau tiède savonneuse. Laissez sécher complètement avant de le remettre en place. Remplacez-le tous les 500 heures.

La lampe du projecteur ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est correctement branché et que le voyant d'alimentation est allumé. Si le voyant clignote ou est rouge, consultez le code d'erreur dans le manuel. Le problème peut venir de la lampe : remplacez-la si elle a atteint sa durée de vie. Attention, la lampe est très chaude après utilisation.

Puis-je utiliser le projecteur sans fil ?

Le Dell 7700HD ne dispose pas de connectivité Wi-Fi intégrée. Vous pouvez utiliser un adaptateur HDMI sans fil externe, mais il n'est pas inclus. Pour une connexion filaire, utilisez un câble HDMI ou VGA.

Comment remplacer la lampe du projecteur ?

Éteignez le projecteur et débranchez-le. Attendez au moins 30 minutes que la lampe refroidisse. Ouvrez le compartiment de la lampe (vis à dévisser). Retirez l'ancienne lampe et insérez la nouvelle sans toucher le verre. Revissez le couvercle. Réinitialisez le compteur de lampe dans le menu Paramètres.

L'image projetée est inversée ou à l'envers, comment corriger ?

Accédez au menu Paramètres > Projection et choisissez le mode approprié : Frontale (image normale), Plafond avant (image inversée horizontalement), Arrière (image inversée verticalement) ou Plafond arrière (les deux inversions).

Quelle est la distance de projection minimale pour obtenir une image de 100 pouces ?

Avec un rapport de projection de 1,5 à 1,8:1, pour une image de 100 pouces de diagonale, placez le projecteur à une distance comprise entre environ 3,2 et 3,9 mètres de l'écran.

Comment utiliser la fonction RS232 ?

Connectez un câble série entre le projecteur et votre ordinateur. Utilisez un logiciel de terminal série (comme PuTTY) avec les paramètres suivants : 9600 bauds, 8 bits de données, 1 bit d'arrêt, sans parité. Consultez le protocole RS232 dans le manuel pour les commandes disponibles.

Le projecteur surchauffe et s'éteint, que faire ?

Assurez-vous que les entrées d'air et la sortie d'air ne sont pas obstruées. Nettoyez le filtre à air. Éloignez le projecteur des sources de chaleur. Si le problème persiste, la ventilation interne peut être défectueuse ; contactez un service de réparation agréé.

MODE D'EMPLOI 7700HD DELL

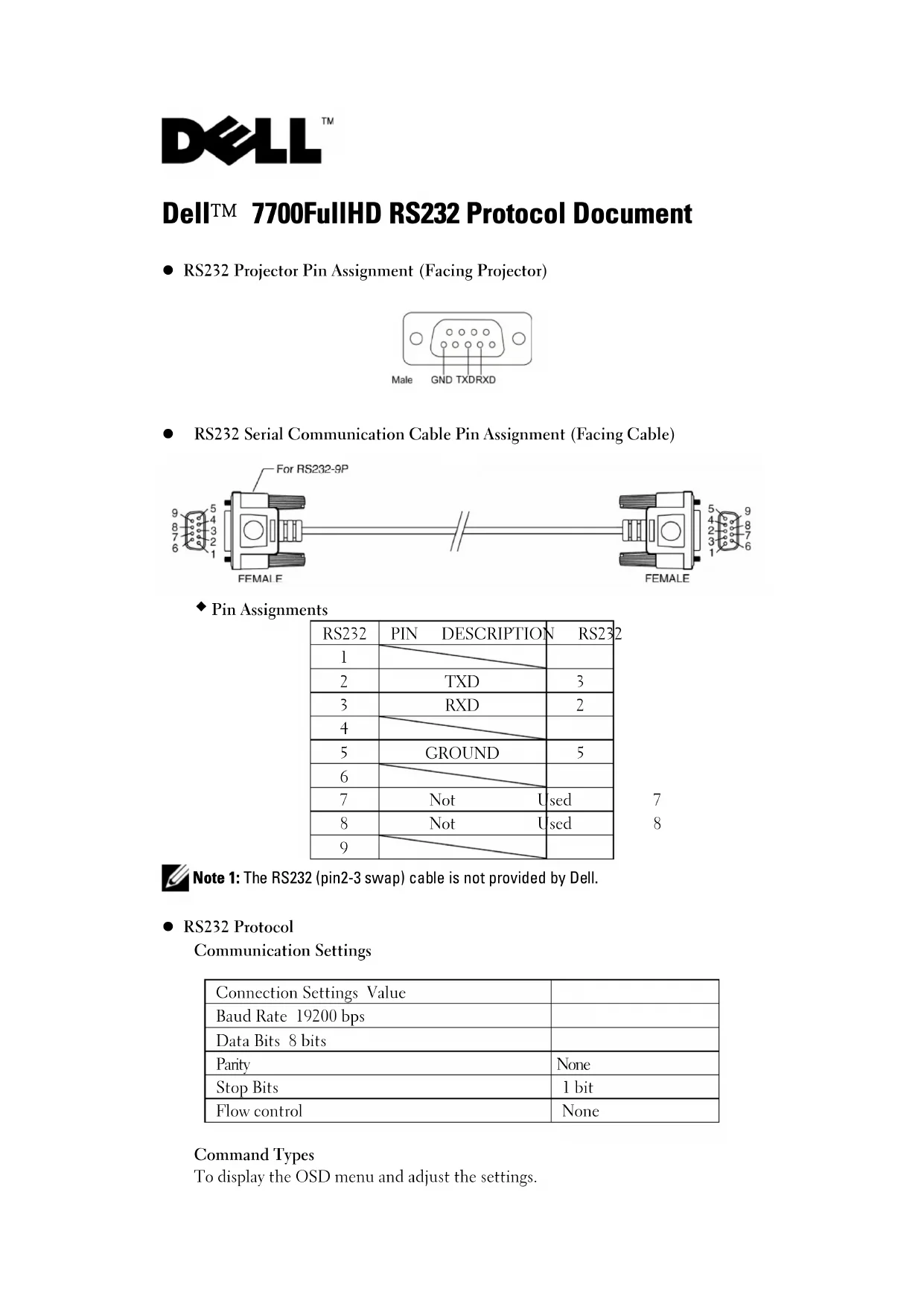

Dell™ 7700FullHD RS232 Protocol Document
