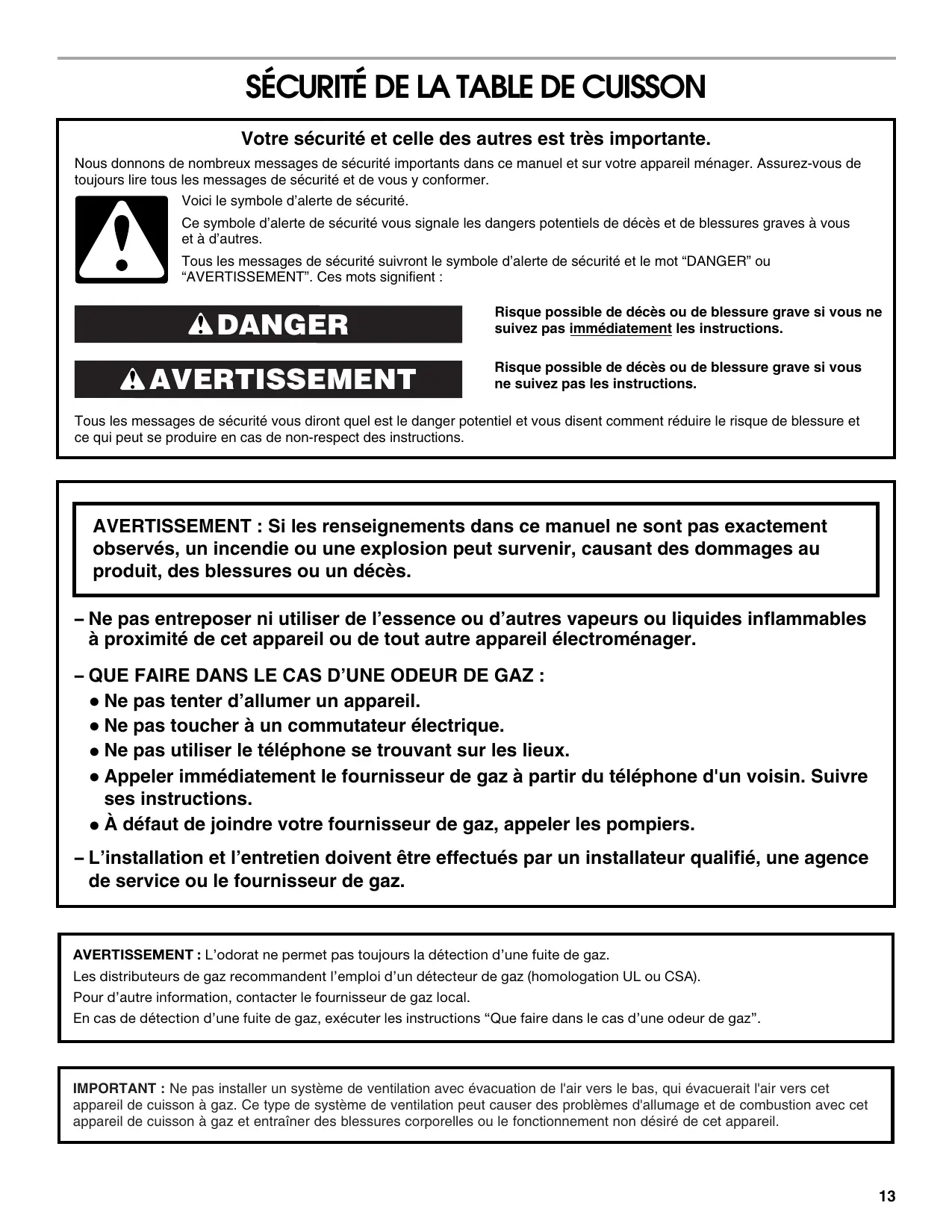

SÉCURITÉ DE LA TABLE DE CUISSON Votre sécurité et celle des autres est très importante. Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer. Voici le symbole d’alerte de sécurité. Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d’autres. Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “DANGER” ou “AVERTISSEMENT”. Ces mots signifient : DANGER AVERTISSEMENT Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions. Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions. Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

AVERTISSEMENT : Si les renseignements dans ce manuel ne sont pas exactement

observés, un incendie ou une explosion peut survenir, causant des dommages au produit, des blessures ou un décès. – Ne pas entreposer ni utiliser de l’essence ou d’autres vapeurs ou liquides inflammables à proximité de cet appareil ou de tout autre appareil électroménager. – QUE FAIRE DANS LE CAS D’UNE ODEUR DE GAZ :

• Ne pas tenter d’allumer un appareil.
• Ne pas toucher à un commutateur électrique.
• Ne pas utiliser le téléphone se trouvant sur les lieux.
• Appeler immédiatement le fournisseur de gaz à partir du téléphone d'un voisin. Suivre ses instructions.
• À défaut de joindre votre fournisseur de gaz, appeler les pompiers. – L’installation et l’entretien doivent être effectués par un installateur qualifié, une agence de service ou le fournisseur de gaz.

AVERTISSEMENT : L’odorat ne permet pas toujours la détection d’une fuite de gaz.

Les distributeurs de gaz recommandent l’emploi d’un détecteur de gaz (homologation UL ou CSA). Pour d’autre information, contacter le fournisseur de gaz local. En cas de détection d’une fuite de gaz, exécuter les instructions “Que faire dans le cas d’une odeur de gaz”. IMPORTANT : Ne pas installer un système de ventilation avec évacuation de l'air vers le bas, qui évacuerait l'air vers cet appareil de cuisson à gaz. Ce type de système de ventilation peut causer des problèmes d'allumage et de combustion avec cet appareil de cuisson à gaz et entraîner des blessures corporelles ou le fonctionnement non désiré de cet appareil.

Dans l’État du Massachusetts, les instructions d’installation suivantes sont applicables :

Les travaux d’installation et réparation doivent être exécutés par un plombier ou tuyauteur qualifié ou licencié, ou par le personnel qualifié d’une entreprise licenciée par l’État du Massachusetts. Si une vanne à boisseau sphérique est utilisée, elle doit comporter une manette “T”. Si un conduit de raccordement flexible est utilisé, sa longueur ne doit pas dépasser 3 pi. EXIGENCES D'INSTALLATION

La table de cuisson doit être une table de cuisson spécifiée, et doit être approuvée pour une installation seule ou sur un four encastré sous comptoir. Vérifier que la base de la table de cuisson comporte une étiquette d’installation approuvée pour le numéro de modèle de votre table de cuisson et les combinaisons approuvées de tables de cuisson et de fours qui peuvent être installés. Si vous ne trouvez pas cette étiquette, il se peut que votre table de cuisson ne soit pas approuvée pour une utilisation au-dessus d’un four encastré sous comptoir. Contacter le marchand pour confirmer que votre table de cuisson est bien approuvée.

Les fours approuvés pour ce type d’installation comportent une étiquette d’approbation située sur le dessus du four. Si vous ne trouvez pas cette étiquette, contactez votre marchand pour confirmer que le four est bien approuvé. Consulter les Instructions d’installation du fabricant du four pour obtenir l’approbation de l’utilisation en encastrement et les dimensions correctes.

La table de cuisson doit être installée dans un emplacement à l’écart des zones de forts courants d’air, telles que fenêtres, portes et évents ou ventilateurs de chauffage.

Toutes les ouvertures dans le mur ou le plancher de l’emplacement d’installation de la table de cuisson doivent être scellées.

Respecter les dimensions indiquées pour les ouvertures à découper dans les meubles. Ces dimensions constituent les valeurs minimales des dégagements.

Une source d’électricité avec liaison à la terre est nécessaire. Voir la section “Spécifications électriques”. Un raccordement adéquat à l’alimentation en gaz doit être disponible. Voir la section “Spécifications de l’alimentation en gaz”.

De par sa conception, la table de cuisson est retenue sur le plan de travail par ses rebords latéraux ou arrière.

Veiller à placer les sources de gaz et d'électricité selon les indications de la section “Dimensions du placard” pour qu'elles soient accessibles sans avoir à retirer la table de cuisson.

Prévoir une ouverture dans l'angle supérieur droit de l'enceinte – voir l'illustration – pour le passage de la canalisation de gaz et du câble d'alimentation électrique et pour que l'étiquette signalétique soit visible. Outillage et pièces Rassembler les outils et pièces nécessaires avant de commencer l'installation. Outillage nécessaire

Tournevis à lame plate

Clé mixte de ¹⁵⁄₁₆" Composé d'étanchéité pour tuyauteries - résistant au propane

Clé à tuyauteries Solution non corrosive de détection des fuites

Clé ou pince Pièces fournies

Vis de fixation de bride (2) Pièces nécessaires Vérifier les codes locaux et consulter le fournisseur de gaz. Vérifier l'alimentation en gaz et l'alimentation électrique existantes. Voir les sections “Spécifications électriques” et “Spécifications de l'alimentation en gaz”. Exigences d’emplacement IMPORTANT : Observer les dispositions de tous les codes et règlements en vigueur. Ne pas obstruer le flux de combustion et de ventilation. ■ C'est à l'installateur qu'incombe la responsabilité de respecter les distances de séparation spécifiées sur la plaque signalétique. La plaque signalétique se trouve sur le dessous de la base de la table de cuisson.

A. Plaque signalétique

Afin de supprimer le risque de brûlures ou d’incendie lié au fait de se pencher au-dessus des plaques de cuisson chaudes, les placards de rangement au-dessus des plaques doivent être évités. Si des placards de rangement sont envisagés, le risque peut être réduit par l’installation d’une hotte de cuisinière dépassant le bas des placards d’au moins 5" (12,7 cm) horizontalement. IMPORTANT : Pour éviter tout dommage, consulter le constructeur de la maison ou le fabricant de placards pour déterminer si les matériaux utilisés peuvent subir un changement de couleur, une déstratification ou autres dommages. Résidence mobile – Spécifications additionnelles à respecter lors de l’installation L’installation de cette table de cuisson doit être conforme aux dispositions de la norme Manufactured Home Construction and Safety Standard, Titre 24 CFR, partie 3280 (anciennement Federal Standard for Mobile Home Construction and Safety, Titre 24, HUD partie 280). Lorsque cette norme n’est pas applicable, l’installation doit satisfaire aux critères de la norme Standard for Manufactured Home Installations, ANSI A225.1/NFPA 501A ou aux dispositions des codes locaux. Au Canada, l'installation de cette table de cuisson doit satisfaire aux stipulations de la version la plus récente de la norme CAN/ CSA-A240 ou des codes locaux en vigueur. Dimensions du produit Modèles KCGS550ESS et KCGS950ESS Modèles KCGS556ESS et KCGS956ESS

Distances de dégagement à respecter Vue latérale Vue de face

A. Profondeur recommandée des placards supérieurs de 13" (33 cm) B. 30" (76,2 cm) pour les modèles de 30"; 36" (91,4 cm) pour les modèles de 36". C. Distance de séparation minimale de 18" (45,7 cm) entre le placard supérieur et le plan de travail avec distance minimale de séparation horizontale pour la table de cuisson D. Dégagement minimum de 30" (76,2 cm) entre le sommet de la plateforme de la table de cuisson et le fond du placard de bois ou de métal non protégé. Dégagement minimum de 24" [61 cm] lorsque le fond du placard de bois ou de métal est couvert d’une plaque ignifugée d’au moins ¹⁄₄" [0,6 cm] recouverte d’une tôle d’acier de 28 MSG, d’acier inoxydable de 0,015" [0,04 cm], d’aluminium de 0,024" [0,06 cm], ou de cuivre de 0,020" [0,05 cm] d’épaisseur au minimum. E. 36" (91,4 cm) entre le sommet du plan de travail et le plancher. F. Ouverture pour canalisation de gaz – mur : n’importe où, à 5" (12,7 cm) au-dessous de la face inférieure du plan de travail. Plancher du placard : n’importe où, à moins de 6" (15,2 cm) du mur arrière (recommandation).

Dimensions de l'ouverture à découper - Vue de dessus Mur arrière

Mur latéral Mur latéral

Bord avant du plan de travail Dimensions des ouvertures à découper (ouverture du produit) Modèles de 30" (76,2 cm) Modèles

Min Recommandé Max Min Recommandé KCGS550 et KCGS950 Tous les autres modèles de 30" (76,2 cm) 28¹⁄₂" (72,4 cm) 28¹⁄₂" (72,4 cm) 28⁷⁄₈" (73,4 cm) 28⁷⁄₈" (73,4 cm) 29⁵⁄₁₆" (74,3 cm) 29⁵⁄₁₆" (74,3 cm) 19¹⁄₂" (49,5 cm) 19" (48,3 cm) 19¹³⁄₁₆" (50,2 cm) 19¹⁄₂" (49,5 cm) 20" (50,8 cm) 20" (50,8 cm) Max KCGS556 et KCGS956 Tous les autres modèles de 36" (91,4 cm) 34⁷⁄₈" (88,4 cm) 33⁷⁄₈" (86 cm) 35³⁄₁₆" (89,4 cm) 34⁵⁄₁₆" (87 cm) 19¹⁄₂" (49,5 cm) 19" (48,3 cm) 19¹³⁄₁₆" (50,2 cm) 19¹⁄₂" (49,5 cm) 20" (50,8 cm) 20" (50,8 cm) Modèles de 36” (91,4 cm) 35⁵⁄₈" (90,3 cm) 35¹⁄₄" (89,5 cm) Murs latéraux (surfaces combustibles) Modèles H et I KCGS5 et KCGS9 La longueur totale de H et I doit être de 48" (122 cm) minimum, et chaque côté pris à part doit être d'au moins 8" (20,3 cm) KCGS350, KCGS356, MGC9536,

La longueur totale de H et I doit être de 48" (122 cm) minimum, et chaque côté pris à part doit être d'au moins 12" (30,5 cm) Tous les autres modèles Tous deux doivent être de 8” (20,3 cm) ou plus. Dimensions du mur arrière et de l'avant du plan de travail Modèles

KCGS550 et KCGS950 Tous les autres modèles 25" (63,5 cm)

2³⁄₄" (6,9 cm) 3¹⁄₈" (7,9 cm) REMARQUES : Après le découpage de l'ouverture dans le plan de travail, il est possible que pour certaines configurations d'installation, il soit nécessaire d'entailler les parois latérales du placard inférieur pour permettre le passage de la base de la table de cuisson. Pour éviter cette modification, utiliser un placard inférieur dont la largeur entre parois latérales est supérieure à celle de l’ouverture découpée. Si le placard comporte un tiroir, on devra ménager un dégagement de 4" (10,2 cm) ou plus entre le plan de travail et le dessus du tiroir (ou autre obstacle) dans le placard inférieur. Il pourra être nécessaire de réduire la profondeur du tiroir pour éviter qu’il ne touche le détendeur. IMPORTANT : Si l'on doit installer un four mural encastré en-dessous de cette table de cuisson, la prise reliée à la terre et la canalisation d'alimentation au gaz doivent être situées dans un placard adjacent. Cette table de cuisson ainsi que son circuit électrique et son alimentation en gaz doivent être installés avant l'installation du four mural encastré sous le plan de travail.

Spécifications électriques AVERTISSEMENT Spécifications de l'alimentation en gaz AVERTISSEMENT Risque d'explosion Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique. IMPORTANT : La table de cuisson doit être correctement reliée à la terre en conformité avec les codes et règlements locaux en vigueur, ou en l'absence de tels codes, avec le National Electrical Code, ANSI/NFPA 70 ou le Code canadien des installations électriques, CSA C22.1. Si les codes le permettent et si on utilise un conducteur distinct de liaison à la terre, il est recommandé qu'un électricien qualifié vérifie la qualité de la liaison à la terre. Pour obtenir un exemplaire de la norme des codes ci-dessus, contacter : National Fire Protection Association 1 Batterymarch Park Quincy, MA 02169-7471 CSA International 8501 East Pleasant Valley Road Cleveland, OH 44131-5575 ■ L'appareil doit être alimenté par un circuit de 120 V, CA seulement, 60 Hz, 15 ampères, protégé par fusible. On recommande également d'utiliser un fusible ou un disjoncteur temporisé. Il est recommandé de raccorder la table de cuisson sur un circuit distinct exclusif à cet appareil.

Les systèmes d'allumage électronique fonctionnent avec des limites de tension étendues, mais une liaison à la terre correcte et une polarité appropriée sont nécessaires. Vérifier que la prise fournit une alimentation de 120 V et qu'elle est correctement reliée à la terre.

Les schémas de câblage sont fournis avec cette table de cuisson. Voir la section “Schémas de câblage” sur une feuille séparée. Les schémas de câblage se trouvent sur la partie inférieure de la base de la table de cuisson, du côté gauche. Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International. Installer un robinet d'arrêt. Bien serrer chaque organe de connexion de la canalisation de gaz. En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau. Par personne qualifiée, on comprend : le personnel autorisé de chauffage, le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé. Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie. Observer les dispositions de tous les codes et règlements en vigueur. IMPORTANT : L'installation doit satisfaire aux critères de tous les codes et règlements locaux. En l'absence de code local, l'installation doit satisfaire aux prescriptions de la plus récente édition du code national américain en vigueur : National Fuel Gas Code ANSI Z223.1 ou à la norme CAN/CGA B149. IMPORTANT : Les tests de fuite de la table de cuisson doivent être effectués selon les instructions du fabricant. Type de gaz Gaz naturel : La conception de cette table de cuisson a été homologuée par CSA International pour l'alimentation au gaz naturel, ou pour l'alimentation au propane après conversion adéquate. ■ Cette table de cuisson a été configurée à l'usine pour l'alimentation au gaz naturel. Pour la conversion pour l'alimentation au propane, voir les instructions “Conversion pour l'alimentation au propane” dans le sachet de documentation. La plaque signalétique située sur la face inférieure de la base de la table de cuisson indique les types de gaz utilisables. Si le type de gaz disponible n'est pas mentionné sur la plaque signalétique, consulter le fournisseur de gaz local. Conversion pour l'alimentation au propane : L'opération de conversion doit être exécutée par un technicien de réparation qualifié. Ne pas entreprendre de convertir la table de cuisson pour l'utilisation d'un gaz différent de celui indiqué sur la plaque signalétique sans d'abord consulter le fournisseur de gaz. Voir les instructions de conversion de gaz fournies dans le sachet de documentation.

Détendeur de gaz Installer une canalisation de gaz rigide de ¾" (1,9 cm) jusqu'à l'emplacement d'installation de la table de cuisson. L'emploi d'une canalisation de plus petit diamètre sur un circuit plus long peut causer une déficience du débit d'alimentation. On doit utiliser un composé d'étanchéité des tuyauteries résistant à l'action du gaz propane. Ne pas utiliser de ruban TEFLON®†. Pour l'alimentation au propane, le diamètre du tuyau ou conduit doit être de ½" ou plus. Usuellement, le fournisseur de gaz propane détermine les matériaux à utiliser et le diamètre approprié. Raccord métallique flexible :

Si les codes locaux le permettent, utiliser un connecteur à gaz flexible en acier inoxydable de ½" ou ¾" de diamètre interne, conçu par CSA pour raccorder la table de cuisson à la canalisation rigide d'alimentation en gaz.

Un raccord avec filetage mâle de ½" est nécessaire pour la connexion sur le raccord à filetage femelle à l'entrée du détendeur de la table de cuisson.

Ne pas déformer, écraser ou endommager le tube métallique flexible lors d'un déplacement de la table de cuisson. Robinet d'arrêt nécessaire : La canalisation d'alimentation doit comporter un robinet d'arrêt manuel. Le robinet d'arrêt manuel doit être séparé de l'ouverture d'encastrement de la table de cuisson, mais doit se trouver dans la même pièce, comme par exemple un placard adjacent. II doit se trouver en un endroit facilement accessible et qui ne nécessite pas le démontage de la table de cuisson pour les manœuvres d'ouverture/fermeture. Ne pas entraver l'accès au robinet d'arrêt manuel. Le robinet d'arrêt manuel est prévu pour ouvrir ou fermer l'alimentation en gaz de la table de cuisson.

Le détendeur fourni avec cette table de cuisson doit être utilisé. La pression d'alimentation du détendeur doit être comme suit pour un fonctionnement correct : Gaz naturel : Pression minimum : 5" (12,7 cm) (colonne d'eau) Pression maximum : 7" à 14" (17,8 cm à 35,5 cm) (colonne d'eau) Gaz propane : Pression minimum : 10" (25,4 cm) (colonne d'eau) Pression maximum : 14" (35,5 cm) (colonne d'eau) En cas d'incertitude quant à la pression d'alimentation à établir, contacter le fournisseur de gaz local. Caractéristiques d'alimentation du brûleur Les débits thermiques indiqués sur la plaque signalétique correspondent à une altitude d'utilisation inférieure ou égale à 2000 pi (609,6 m). Lorsque l'appareil est utilisé à une altitude supérieure à 2000 pi (609,6 m), on doit réduire le débit thermique indiqué de 4 % pour chaque tranche de 1000 pi (304,8 m) au-dessus du niveau de la mer (non applicable au Canada). Test de pressurisation de la canalisation de gaz On doit tester le détendeur sous une pression supérieure d'au moins 1" (colonne d’eau) à la pression de la tubulure de distribution indiquée sur la plaque signalétique. Pressurisation à une pression supérieure à ½ lb/po² (14" - colonne d'eau) Lors de tout test de pressurisation de ce système à une pression supérieure à ½ lb/po² (3,5 kPa), on doit déconnecter la table de cuisson et son robinet d'arrêt individuel de la canalisation de gaz. Pressurisation à une pression inférieure ou égale à ½ lb/po² (14" - colonne d'eau) Lors de tout test de pressurisation de la canalisation de gaz à une pression égale ou inférieure à ½ lb/po² (3,5 kPa), on doit isoler la table de cuisson de la canalisation de gaz en fermant son robinet d'arrêt manuel individuel.

A. Canalisation de gaz B. Robinet d'arrêt - position d'ouverture C. Vers la table de cuisson †®TEFLON est une marque déposée de E.I. Du Pont De Nemours et Compagnie

4. Fixer les brides sur le fond de la base de la table de cuisson à

l’aide des vis de fixation des brides. Bien serrer les vis.

AVERTISSEMENT Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer et installer la table de cuisson. Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

Déterminer l’emplacement final de la table de cuisson. Éviter de percer dans le câblage existant ou de l'endommager pendant l'installation.

1. Déterminer si l'installation des placards permet le

dégagement nécessaire pour l'installation de brides de fixation aux extrémités de la base de la table de cuisson. Il s'agit de l'emplacement recommandé. Des brides de fixation peuvent être installées à l'avant et à l'arrière de la partie inférieure de la base de la table de cuisson, si nécessaire. A. Table de cuisson B. Base de la table de cuisson C. Vis d'attache de la bride de 2" (5,1 cm) D. Bride de fixation (dépassant suffisamment de la base de la table de cuisson pour permettre l’installation des vis de fixation) E. Plan de travail Raccordement au gaz

A. Trous de vis d’attache pour emplacement facultatif à l’avant et à l’arrière B. Fond de la base de la table de cuisson C. Vis d'attache D. Bride de fixation (emplacements aux extrémités recommandés)

2. À l'aide d'au moins 2 personnes, placer la table de cuisson

dans l'ouverture en orientant la bonne surface vers le haut. REMARQUE : S’assurer que le bord avant de la table de cuisson est parallèle au bord avant du plan de travail. S'il est nécessaire de repositionner la table de cuisson, la soulever entièrement de l'ouverture pour éviter de rayer le plan de travail.

3. Enlever les vis d'attache pour les emplacements de brides

sélectionnés de la partie inférieure de la base de la table de cuisson. Risque d'explosion Utiliser une canalisation neuve d'arrivée de gaz approuvée par la CSA International. Installer un robinet d'arrêt. Bien serrer chaque organe de connexion de la canalisation de gaz. En cas de connexion au gaz propane, demander à une personne qualifiée de s'assurer que la pression de gaz ne dépasse pas 36 cm (14 po) de la colonne d'eau. Par personne qualifiée, on comprend : le personnel autorisé de chauffage, le personnel autorisé d'une compagnie de gaz, et le personnel d'entretien autorisé. Le non-respect de ces instructions peut causer un décès, une explosion ou un incendie.

Raccordement typique par raccord flexible

A. Partie inférieure de la base du bord de la table de cuisson B. Bride de fixation

1. Appliquer un composé d'étanchéité pour tuyauteries conçu

pour une utilisation avec du gaz naturel et du gaz propane sur l'extrémité filetée la plus petite des adaptateurs de raccord flexible (voir C et G dans l'illustration ci-dessous).

2. Fixer un adaptateur sur le détendeur et l’autre adaptateur sur

le robinet d’arrêt de la canalisation de gaz. Serrer les deux adaptateurs.

3. Utiliser une clé mixte de ¹⁵⁄₁₆" et une pince multiprise pour

fixer le raccord flexible sur les raccords d'adaptation. S'assurer que le raccord n'est pas déformé. IMPORTANT : Tous les raccords doivent être bien serrés à l’aide d’une clé. Ne pas serrer excessivement la connexion sur le détendeur. Un serrage excessif pourrait provoquer une fissuration du détendeur et une fuite de gaz. Lors du serrage des raccords, empêcher le détendeur de tourner. Il ne doit pas y avoir d'appareil ou d'obstacle endessous de la table de cuisson Configuration d'installation suggérée pour éviter tout blocage en-dessous de la table de cuisson

A. Entrée de la tubulure de distribution B. Détendeur C. Utiliser un composé d'étanchéité pour tuyauteries. D. Adaptateur (doit comporter un filetage mâle de ½") E. Raccord flexible F. Adaptateur G. Utiliser un composé d’étanchéité pour tuyauteries. H. Robinet d'arrêt manuel

I. Tuyauterie de gaz de ½" ou ¾"

4. Installer le régulateur avec la flèche orientée vers le fond de la

base de la table de cuisson, et de manière à ce que le chapeau d'accès du détendeur soit accessible.

A. Chapeau de l'ouverture d'accès B. Arrière de la table de cuisson C. Détendeur D. Flèche vers le haut. Le détendeur doit être réglé de sorte que sa flèche pointe vers le fond de la table de cuisson. Utiliser uniquement un composé d'étanchéité des tuyauteries conçu pour l'utilisation avec le gaz naturel ou le propane. Ne pas utiliser de ruban TEFLON®. Il sera nécessaire de choisir les raccords à utiliser en fonction de la configuration d'installation. Achever le raccordement

1. Ouvrir le robinet d’arrêt manuel sur la canalisation

d’alimentation en gaz. Le robinet est ouvert lorsque la poignée est parallèle au conduit d’alimentation en gaz.

A. Entrée de la tubulure de distribution B. Coude de ³⁄₈" C. Utiliser un composé d'étanchéité pour tuyauteries. D. Adaptateur (doit comporter un filetage mâle de ³⁄₈") E. Raccord flexible (doit être acheminé à travers la paroi séparant les placards) F. Adaptateur (doit comporter un filetage mâle de ³⁄₈") G. Utiliser un composé d’étanchéité pour tuyauteries. H. Détendeur de l'appareil (fourni)

I. Tuyauterie de gaz de ½" ou ¾"

J. Robinet d'arrêt manuel K. Tuyauterie de gaz de ½" ou ¾" A. Robinet fermé B. Robinet ouvert

2. Vérifier tous les raccordements en les badigeonnant d’une

solution de détection des fuites non corrosive approuvée. L’apparition de bulles indique la présence d’une fuite. Réparer toute fuite éventuelle.

3. Ôter les chapeaux de brûleur de surface, la base des brûleurs

et les grilles du sachet de pièces. Aligner les encoches des chapeaux de brûleur avec les broches dans la base de chaque brûleur. Aligner le porte-gicleur de la base du brûleur avec l'électrode d'allumage. Un chapeau de brûleur correctement placé doit être horizontal. Si les chapeaux de brûleur ne sont pas correctement installés, les brûleurs de surface ne s’allumeront pas. Placer les grilles de brûleur sur les brûleurs et chapeaux. Achever l’installation Système d’allumage électronique Allumage initial et réglage des flammes de gaz À la place de flammes de veille, les brûleurs de surface sont dotés d'un allumeur électronique. Lorsqu’on place le bouton de commande de la table de cuisson à la position “IGNITE” (allumage), le système produit une étincelle pour allumer le brûleur. La génération d'étincelles se poursuit aussi longtemps que le bouton de commande est laissé à la position “IGNITE” (allumage). Contrôle du fonctionnement des brûleurs de surface

A. Porte-gicleur B. Chapeau du brûleur C. Ouverture du tube de gaz D. Base du brûleur E. Électrode d'allumage AVERTISSEMENT Risque de choc électrique Brancher sur une prise à 3 alvéoles reliée à la terre. Ne pas enlever la broche de liaison à la terre. Ne pas utiliser un adaptateur. Ne pas utiliser un câble de rallonge. Le non-respect de ces instructions peut causer un décès, un incendie ou un choc électrique.

4. Brancher sur une prise de courant à 3 alvéoles, reliée à la

terre. Enfoncer et tourner les boutons de commande des brûleurs de surface à la position basse. Le gaz doit s'enflammer sur le brûleur de surface en moins de 4 secondes. Lors de l'allumage initial du brûleur de surface, le délai d'allumage peut être supérieur à 4 secondes du fait de la présence d'air dans la canalisation de gaz. Vérifier que la flamme est bleue à la position “HIGH” (élevée). Elle doit être propre et douce. On ne doit pas observer de pointe jaune, ni d'effet de soufflage ou de séparation entre les flammes et le brûleur. Il est normal d'observer parfois des éclairs orange; ceci est dû à différents éléments dans l'air ou le gaz. Après avoir vérifié le bon fonctionnement du brûleur, tourner les boutons de commande à “OFF” (arrêt). Si les brûleurs ne s’allument pas correctement : ■ Ramener le bouton de commande du brûleur de surface à la position “OFF” (arrêt).

Vérifier que le cordon d'alimentation est branché et correctement alimenté (fusible grillé? disjoncteur ouvert?)

Vérifier que chaque robinet d'arrêt est à la position “open” (ouverte).

Vérifier que les chapeaux de brûleur sont correctement placés sur la base des brûleurs. S'assurer à nouveau du bon fonctionnement des brûleurs. Si à ce stade un brûleur ne s'allume pas, contacter le revendeur ou un dépanneur agréé. Contrôle de la taille des flammes Régler la taille des flammes sur les brûleurs de surface. Pour le réglage au débit thermique minimum du brûleur de surface, on doit observer une flamme bleue stable de ¼" (6,4 mm).

A. Débit thermique minimum B. Débit thermique maximum

Réglage d'un robinet de gaz unique :

1. Régler la flamme du brûleur à “LO” (basse).

2. Ôter le bouton de commande.

3. Immobiliser la tige de commande avec une pince. Utiliser un

tournevis à lame plate de ³⁄₃₂" (n° 0 [2 mm]) pour faire tourner la vis située au centre de la tige du bouton de commande jusqu'à ce que la flamme atteigne la bonne taille. Tourner la vis de réglage “C” vers la droite pour diminuer la hauteur de la flamme ou vers la gauche pour augmenter la hauteur de la flamme.

4. Réinstaller le bouton de commande.

5. Tester la flamme en tournant le bouton de commande pour le

faire passer de la position “LO” (basse) à la position “HI” (élevée) et observer les flammes pour chaque réglage. IMPORTANT : Le réglage de la double soupape doit être effectué par un installateur qualifié.

A. Tournevis à lame plate de ³⁄₃₂" (n° 0 [2 mm]) (la tige doit mesurer au moins 2" [5,1 cm] de long) B. Orifice de la tige du bouton de commande C. Emplacement de la vis de réglage
