AKT 863/BA - GUIDE D'INSTALLATION - Appareil de cuisson WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson vitrocéramique
Marque	Whirlpool
Modèle	AKT 863/BA - Guide d'installation
Dimensions d'encastrement (L x P)	Se référer à la fiche produit séparée (ouverture dans le plan de travail)
Épaisseur du plan de travail compatible	20 à 50 mm
Distance minimale sous la table de cuisson	20 mm
Espace latéral minimal par rapport à un meuble	100 mm
Alimentation électrique	230 V ~, 230-240 V ~, 230 V 3~, 400 V 3N~, 400 V 2N~
Type de câble d'alimentation	H05RR-F
Section des conducteurs (selon tension)	3 × 2,5 mm² (230 V~), 4 × 1,5 mm² (230 V 3~), 5 × 1,5 mm² (400 V 3N~), 4 × 1,5 mm² (400 V 2N~)
Type de foyer	Vitrocéramique (plaques/foyers de différentes dimensions)
Nombre de foyers	Non spécifié (plusieurs foyers)
Dispositif de sécurité enfants	Accessoire en option (AMH 122, réf. 481931018436)
Nettoyage recommandé	Produit spécial pour vitrocéramique, grattoir, éviter abrasifs et vapeur
Protection de surface	Cire de protection spéciale pour vitrocéramique
Codes d'erreur possibles	F03, ER03 (zone de commandes sale) ; F21 (température élevée) ; F12, F13, F22, F25, F31, F36, F47, E2, E5, E6, E7, E9 (contacter SAV)
Consommation d'énergie	Non spécifié dans cette notice d'installation
Classe de sécurité	Respecte les directives Basse Tension (2006/95/CE) et CEM (2004/108/CE)
Poids	Non spécifié
Réparabilité	Réparations exclusivement par un technicien qualifié ; pièces détachées disponibles via SAV

FOIRE AUX QUESTIONS - AKT 863/BA - GUIDE D'INSTALLATION WHIRLPOOL

Quelle est l'épaisseur minimale du plan de travail pour encastrer la table de cuisson ?

Le plan de travail doit avoir une épaisseur comprise entre 20 et 50 mm.

Comment brancher électriquement la table de cuisson Whirlpool AKT 863/BA ?

Le branchement doit être réalisé par un technicien qualifié. Utilisez un câble H05RR-F de section adaptée à la tension (par ex. 3×2,5 mm² pour 230 V~). Le fil de terre jaune-vert doit être plus long et connecté à la borne de terre.

Que faire si un code erreur F03 ou ER03 s'affiche ?

Le code F03 ou ER03 indique que la zone des commandes est sale. Nettoyez soigneusement la table de cuisson et essuyez-la avant de réutiliser.

Puis-je installer la table de cuisson au-dessus d'un four ?

Oui, à condition que le four soit équipé d'un système de refroidissement. Vérifiez également qu'aucun élément n'obstrue l'espace entre les deux appareils.

Comment nettoyer la surface vitrocéramique sans l'abîmer ?

Utilisez un produit spécial vitrocéramique et un chiffon doux. Pour les salissures tenaces, utilisez un grattoir. Évitez les produits abrasifs, la paille de fer et les nettoyeurs vapeur.

La table de cuisson s'éteint toute seule après une utilisation intensive, que faire ?

C'est normal : la température interne est trop élevée. L'afficheur indique F21. Laissez refroidir quelques minutes avant de la rallumer.

Quels ustensiles de cuisine utiliser sur cette table de cuisson ?

Utilisez des ustensiles à fond plat et lisse, d'un diamètre identique ou légèrement supérieur à celui du foyer. Évitez les fonds émaillés ou rugueux.

Comment installer le joint d'étanchéité fourni ?

Après avoir nettoyé la surface de la table de cuisson, placez le joint fourni autour du bord inférieur de la table, sauf s'il est déjà préinstallé. Cela assure l'étanchéité avec le plan de travail.

Puis-je utiliser un adaptateur ou une rallonge pour le branchement électrique ?

Non, le branchement doit être effectué directement sur le secteur via un sectionneur omnipolaire avec une distance d'ouverture d'au moins 3 mm. L'utilisation de rallonges est déconseillée pour des raisons de sécurité.

Comment obtenir des pièces détachées ou un accessoire de sécurité enfants ?

Contactez le Service Après-vente Whirlpool. L'accessoire de protection enfants (AMH 122) est disponible sous la référence 481931018436.

MODE D'EMPLOI AKT 863/BA - GUIDE D'INSTALLATION WHIRLPOOL

Pour tirer le meilleur parti de votre nouvel appareil, lisez attentivement la notice d'emploi et conservez-la pour toute consultation future.

Table de cuisson

• La table de cuisson doit être encastrée dans un plan de travail de 20 à 50 mm d'épaisseur.
• Rien ne doit encerer l'espace compris entre la table de cuisson et le four (traverses, supports, etc.).
• La distance entre la partie inférieure de la table de cuisson vitrocéramique et le meuble ou le panneau de séparation doit être d'au moins 20 mm.
• Si la table de cuisson doit être installée à côté d'un meuble de cuisine, veillez à laisser un espace d'au moins 100 mm entre le rebord de la table de cuisson et le côté du meuble.
• Découpez une ouverture dans le plan de travail en respectant les dimensions spécifiées dans la fiche produit séparée.
• Après avoir nettoyé la surface de la table de cuisson, installez le joint fourni (sauf s'il est déjà en place).

Remarque importante

Afin d'éviter de soumettre les circuits électriques à de hautes températures qui pourraient les endommager, nous vous conseillons de respecter les consignes suivantes :

• N'installez pas la table de cuisson à côté d'un lave-vaisselle ou d'un lave-linge, afin d'éviter que la vapeur et l'humidité n'endommagent les circuits électriques.

Si vous installez un four (de notre production) sous la table de cuisson, vérifiez qu'il est équipé d'un système de refroidissement.

Si la température des circuits électroniques dépasse la température maximum admise, la table de cuisson s'éteint automatiquement; dans ce cas, laissez refroidir les circuits électriques pendant quelques minutes avant de rallumer la table de cuisson.

• Eteignez la table de cuisson après l'emploi.

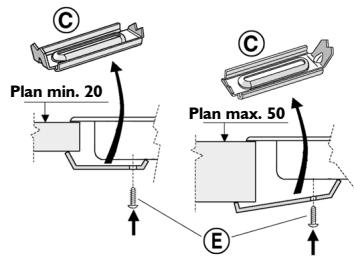

Assemblage

A) Si le plan de travail est en bois, utilisez les étriers, les attaches à ressort et les vis fournies.

• Placez les 4 attaches (A), si elles ne sont pas déjà installées, autour du cadran de la table de cuisson, dans le logement prévu à cet effet, voir la Fig. 1.
• Mesurez le milieu des côtés verticaux du découpage, comme le montre la Fig. 2.
• Positionnez le milieu des étriers (C) sur le milieu du côté mesuré précédemment.
• La partie supérieure des étriers doit être alignée avec la surface du plan de travail. Fixez en introduisant les 4 vis (B) fournies dans les orifices prévus à cet effet.
• Installez le plan de cuisson dans la découpe en veillant à ce que les attaches (A) se bloquent dans les crans des étriers (C Fig. 4 et 5).

B) Si le plan de travail est en marbre ou autre matériel (plastique, céramique, pierre, etc.), la table de cuisson doit être fixée au moyen d'étriers portant la référence 4819 310 1852, que vous pouvez vous procurer auprès du Service Après-vente s'ils ne sont pas fournis.

• Installez la table de cuisson dans le plan de travail.
• Positionnez les étriers (C) comme illustré sur la figure, en tenant compte de l'épaisseur du plan de travail.
• Vissez les 4 vis (E) dans les orifices (D).

Branchement électrique

Le branchement électrique doit être réalisé avant de brancher l'appareil au réseau d'alimentation. L'appareil doit être installé par un technicien qualifié, connaissant parfaitement les réglementations en vigueur en matière de sécurité et d'installation. En particulier, l'installation doit être réalisée conformément aux réglementations de la société locale de distribution d'électricité. Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension d'alimentation de votre habitation. La mise à la terre de l'appareil est obligatoire aux termes de la loi : utilisez uniquement des conducteurs (y compris le fil de terre) de section appropriée. Le fabricant décline toute responsabilité en cas de blessures ou de dommages résultant du non-respect des normes de sécurité énoncées ci-dessus. Pour le branchement électrique, utilisez un câble de type H05RR-F, comme indiqué dans le tableau ci-dessous :

Tension d'alimentation.

Conducteurs	Nombre x section
230V ~ + 1/2	3 × 2,5 mm²
230-240V ~ + 1/2	3 × 2,5 mm² (uniquement Australie)
230V 3~ + 1/2	4 × 1,5 mm²
400V 3N ~ + 1/2	5 × 1,5 mm²
400V 2N ~ + 1/2	4 × 1,5 mm²

Le branchement peut être effectué directement sur le secteur à l'aide d'un sectionneur omnipolaire ayant une distance d'ouverture entre les contacts d'au moins 3 mm.

Attention: Le cordon d'alimentation doit être suffisamment long pour permettre de reculer la table de cuisson du plan de travail, et doit être positionné de façon à éviter tout risque de dommage ou de surchauffe causé par un contact avec la base.

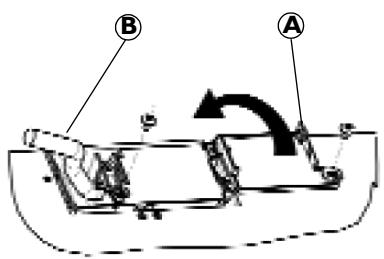

Connexions au bornier

Remarque: Le fil de terre jaune-vert doit être branché à la borne portant le symbole de terre et doit être plus long que les autres fils.

• Dénudez environ 70 mm de la gaine du cordon d'alimentation (B).
• Dénudez environ 10 mm de la gaine des fils. Introduisez ensuite le cordon d'alimentation dans le serre-cable et connectez les fils au bornier en suivant les indications du diagramme des connexions situé près dudit bornier. Fixez le cordon d'alimentation (B) avec le serre-cable.
• Fermez le bornier avec le couvercle (A) en le fixant avec la vis spéciale.
• Après avoir terminé les branchements électriques, introduisez la table de cuisson par le haut et accrochez-la aux ressorts de support, comme illustré sur la figure.

Conseils pour économiser l'energie

Utilisez des ustensiles de cuisson d’un diamètre identique ou légèrement supérieur à celui du foyer. Utilisez exclusivement des ustensiles de cuisson à fond plat. - Dans la mesure du possible, laissez le couvercle sur la casserole pendant la cuisson. - Lorsque vous cuisez des légumes, des pommes de terre, etc., ajoutez un peu d'eau afin de réduire le temps de cuisson. - Un autocuiseur vous permettra d’économiser encore plus d’énergie et de temps.

I. emballage

L'emballage se compose de matériaux 100% recyclables et porte le symbole du recyclage (△).

2. Infos sur les produits

Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que cet appareil ne peut en aucun cas être traité comme un déchet ménager, et qu'il doit, par conséquent, être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques. La mise au rebut doit être effectuée conformément aux réglementations locales en vigueur en matière d'élimination des déchets. Pour de plus amples informations sur le traitement, la récupération et le recyclage de ce produit, veuillez contacter le service municipal ou la déchetterie de votre ville, ou bien notre revendeur.

Déclaration de conformité

• Ce plan de cuisson est ajusté au contact avec les aliments et est conforme au règlement (CE) n. 1935/2004.
• Ces appareils sont conçus exclusivement comme appareils de cuisson. Toute autre utilisation des appareils (par ex. pour chauffer une pièce) est considérée comme imprévue et est potentiellement dangereuse.
• Ces appareils sont conçus, fabriqués et mis sur le marché en conformité avec :
• objectifs de sécurité de la directive “Basse Tension” 2006/95/CE (qui remplace la 73/23/CEE et modifications) ; conditions requises en matière de protection de la Directive "EMC" 2004/108/CE ; les exigences de la Directive 93/68/CEE.

Precautions et conseils d'ordre genéral

ATTENTION : Les pièces accessibles deviennent très chaudes lorsqu'appareil est en marche. Veillez à tenir les enfants à une certaine distance de la table de cuisson pour éviter qu'ils ne se brûlent.

Cet appareil ne peut être utilisé par des personnes (enfants y compris) représentant des capacités physiques, sensorielles ou mentales réduites ou ne possédant ni l'expérience ni la connaissance du produit, à moins qu'une personne responsable de leur sécurité n'assure la surveillance initiale ou ne leur fournisse les instructions nécessaires à l'utilisation de l'appareil.

Assurez-vous que les enfants ne jouent pas avec l'appareil.

Veillez à toujours débrancher l'appareil avant de procéder à son entretien. - Une fois l'appareil éteint, empêchez les enfants de s'en approcher. - Les réparations de la table de cuisson sont du ressort exclusif d'un technicien qualifié. Assurez-vous que les fils électriques des appareils adjacents à la table de cuisson n'entrent pas en contact avec les surfaces chaudes de celle-ci. - Ne mettez les plaques/foyers sous tension qu'après y avoir déposé un ustensile. Pour nettoyer votre appareil, n'utilisez en aucun cas un jet d'eau sous haute pression ni d'appareil de nettoyage à la vapeur. - En cas de débordement d'un liquide en ébullition, il se peut que la table de cuisson s'éteigne automatiquement ; pour pouvoir la rallumer, essuyez préalablement la zone des commandes avec soin.

• Le plan de travail possède des plaques/foyers de différentes dimensions. Utilisez des ustensiles d'un diamètre identique au diamètre de la plaque/ du foyer utilisé.
• Afin de ne pas endommager la table de cuisson vitrocéramique façon irreversible, évitez d'utiliser :
• des ustensiles dont le fond n'est pas parfaitement plat;
• des cassetoles en métal avec fond émaillé.
• Une fois la cuisson terminée, appuyez sur la touche (1).
• Evitez d'utiliser le plan de cuisson comme surface de travail ou d'appui.
• Ne laissez pas l'appareil sans surveillance lorsque vous faites frire des aliments - risque d'incendie. Si la surface vitrocéramique se rompt ou se fêle suite à un impact violent (par ex. chute d'objects), ne la touchez pas et contactez votre Service Après-vente.
• Évitez de déposer des aliments enveloppés dans des feuilles d'aluminium, des récipients en plastique ou des chiffons sur les foyers chauds.
• Évitez de déplacer vos ustensiles de cuisson en les trainant sur la surface vitrocéramique sous peine de griffer le revêtement.
• Évitez de renverser du sucre ou des substances similaires sur la table de cuisson. Si cela s'était produit, nettoyez immédiatement la table de cuisson en suivant les instructions contenues dans la présente notice d'emploi.
• Si la table de cuisson est équipée d'ampoules halogènes, évitez de les fixer directement.
• Cet appareil n'a pas été conçu pour être mis en marche par un minuteur ou un système de gestion à distance.

Accessions de la TABLE de cuisson

Dispositif de protection enfants AMH 122

Vous pouvez acheter cet accessoire auprès du Service Après-vente, sous la référence n°481931018436

Nettoyage et entretien de la TABLE de cuisson vitrocéramique

Nettoyez la table de cuisson après chaque utilisation, lorsque celle-ci est froide. Vous éviterez ainsi la formation de dépôts et faciliterez le nettoyage.

Remarque importante : n'utilisez en aucun cas d'appareils de nettoyage à l'eau sous haute pression ou à vapeur.

Utilisez un torchon propre, des lingettes absorbantes et du détergent liquide ou un produit d'entretien spécial pour tables de cuisson vitrocéramiques. - Éliminez les salissures les plus tenaces à l'aide du grattoir spécial (si présent) et de produits spéciaux. - Nettoyez immédiatement les débordements de liquide pour éviter qu'ils ne brûlent sur la surface vitrocéramique. - Les aliments à haute teneur en sucre (tels que caramel, jus de fruit, marmelade, etc.) qui ont débordé durant la cuisson ou les éclaboussures de sucre doivent être ôtés immédiatement à l'aide du racloir. - N'utilisez en aucun cas de produits abrasifs, de produits chlorés (Javel), de sprays nettoyants pour fours ou de tampon à récurer.

Traitez régulièrement la table de cuisson avec une cire de protection de marque, spécialement conçue pour les tables de cuisson vitrocéramiques.

La table de cuisson ne fonctionne pas

• Avez-vous appuyé sur les touches de commande en suivant les instructions de la section "Utilisation de la table de cuisson" de la "Fiche produit" jointe?
• Avez-vous essuyé avec précaution la table de cuisson après l'avoir nettoyée? Si un foyer a été sélectionné et que "F" ou ER suivi d'un numéro est visualisé sur l'afficheur, contactez le Service Après-vente.
• Sauf pour le message "F03" ou "ER03" qui signale que la zone des commandes n'est pas parfaitement propre.
• Pour résoudre le problème, suivez les instructions du paragraphe "Nettoyage et entretien de la table de cuisson vitrocéramique".
• Si l'un des codes suivants s'affiche après que vous ayez appuyé sur la touche d'allumage de la table de cuisson : F12, F13, F22, F25, F31, F36, F47, E2, E5, E6, E7, E9, contactez le ServiceAprès-vente et communiquer le code affché.
• Si la table ne fonctionne plus après un employi

intensif, cela signifie que la température est trop élevée. Laissez-la refroidir pendant quelques minutes. L'afficheur indique le code "F21".

Remarque importante!

Si vous ne pouvez pas arrêter la plaque à induction après l'avoir utilisée, débranchez immédiatement l'alimentation électrique.

Avant de contacter le service avec-venture

1. Essayez de remédier par vous-même à l'inconvénient (voir "Diagnostic des pannes"). 2. Éteignez et rallumez l'appareil pour contrôler si le problème persiste.

Veuillez specifier :

• une brève description de la panne, le type exact et le modèle de l'appareil,
• le code service (numéro suivant le mot "Service" sur la plaque signalétique) inscrit sur la partie inférieure de la table de cuisson ou sur la fiche produit; le numéro de service est également indiqué dans le livre de garantie,
• votre adresse complète et votre numéro de téléphone.

Si une réparation est nécessaire, veillez contacter un Service APRÈS-vente agréé, comme indiqué dans la garantie.

Le non-respect des instructions énoncées ci-dessus pourrait comprometer la sécurité et la qualité du produit.
