AKM439/NB - TABLEAU DE PROGRAMMES - Table de cuisson gaz-électrique WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Marque	Whirlpool
Modèle	AKM439/NB - Tableau de programmes
Type de produit	Table de cuisson mixte gaz-électrique
Nombre de foyers gaz	3 (1 rapide, 2 semi-rapides)
Nombre de plaques électriques	1 (rapide, 1500 W)
Puissance totale gaz (G20)	6,30 kW (3,00 + 1,65 + 1,65)
Puissance plaque électrique	1500 W
Allumage	Électrique intégré, sécurité thermocouple
Types de gaz compatibles	Gaz naturel G20/G25, butane G30, propane G31
Injecteurs fournis	Pour chaque type de gaz (tailles 128 pour gaz naturel, 85 pour GPL)
Pression de gaz nominale	20 mbar (G20), 25 mbar (G25), 28-30 mbar (butane), 37 mbar (propane)
Grilles	Amovibles, fonte ou acier émaillé
Nettoyage	Nettoyer avec un chiffon doux; éviter de traîner les grilles sur la table
Sécurité	Dispositif de sécurité coupant le gaz en cas d'extinction accidentelle
Réparabilité	Injecteurs interchangeables; pièces détachées disponibles via SAV Whirlpool
Utilisation recommandée	Ne pas utiliser de grils en fonte ou casseroles en terre cuite; éviter dissipateurs métalliques
Dimensions (à confirmer)	Encadrement typique 600-680 mm de large, hauteur mini 520 mm selon côté mural

FOIRE AUX QUESTIONS - AKM439/NB - TABLEAU DE PROGRAMMES WHIRLPOOL

Comment allumer un brûleur ?

Appuyez et tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'au symbole grande flamme et étoile. Maintenez enfoncé jusqu'à ce que le brûleur s'allume, puis continuez à appuyer 10 secondes.

Que faire si le brûleur ne s'allume pas ?

Répétez l'opération en mettant le bouton sur la position petite flamme. Si le problème persiste, vérifiez l'alimentation en gaz et le bon fonctionnement de l'allumeur.

Comment utiliser la plaque électrique ?

Réglez le bouton sur les positions 1 à 6 pour différentes températures. Pour éteindre, remettez sur 0. Le voyant s'allume lorsque la plaque fonctionne.

Quels types de gaz sont compatibles ?

La table est compatible avec le gaz naturel (G20, G25) et le GPL (butane G30, propane G31). Les injecteurs appropriés sont fournis pour chaque type.

Comment nettoyer la table de cuisson ?

Utilisez un chiffon doux et des produits non abrasifs. Évitez de poser ou traîner les grilles amovibles retournées sur la table pour ne pas la rayer.

Que faire si la flamme s'éteint accidentellement ?

Le dispositif de sécurité coupe automatiquement l'arrivée de gaz. Attendez quelques instants avant de rallumer le brûleur en suivant la procédure normale.

Puis-je utiliser des ustensiles en fonte ?

Il est déconseillé d'utiliser des grils à bifteck en fonte, des casseroles en terre cuite ou des dissipateurs grillagés métalliques. Privilégiez des ustensiles adaptés.

Comment installer la table de cuisson ?

Respectez les distances de sécurité: si la distance entre les murs (A) est de 600-680 mm, la hauteur minimale (B) est de 520 mm. Si A est supérieur à la largeur de la table, B doit être d'au moins 400 mm.

Où trouver les injecteurs pour un autre gaz ?

Les injecteurs sont fournis avec l'appareil. Pour changer de gaz, contactez le service après-vente Whirlpool ou un installateur agréé. Reportez-vous au tableau des injecteurs dans la notice.

Que signifie le voyant de la plaque électrique ?

Le voyant s'allume lorsque la plaque électrique est en fonctionnement. Il reste allumé tant que la plaque est chaude, même après l'avoir éteinte.

MODE D'EMPLOI AKM439/NB - TABLEAU DE PROGRAMMES WHIRLPOOL

1. Grilles amovibles
2. Bruleur rapide
3. Plaque électrique rapide 4-5. Brûleurs semi-rapides
4. Bouton de commande du brûleur rapide
5. Bouton de commande du brûleur semi-rapide
6. Bouton de commande du brûleur semi-rapide
7. Bouton de commande de la plaque électrique
8. Voyant de la plaque électrique ~ Symboles

Disque plein Grande flamme et étoile Petite flamme

Robinet fermé Ouverture maximum ou puissance maximum et allumage électrique Ouverture minimum ou puissance réduite

Pour allumer l'un des brûleurs :

• Appuyez et tournez le bouton correspondant au brûleur dans le sens inverse des aiguilles d'une montre jusqu'au symbole représentant la grande flamme et l'étoile
• Ce faisant, maintenez le bouton enfoncé contre le bandeau de commande jusqu'à ce que le brûleur s'allume.
• Une fois le brûleur allumé, continuez à appuyer sur le bouton pendant 10 secondes. Relâchez le bouton.

Si le brûleur ne s'allume pas, répétez les opérations décrites ci-dessus.

Remarque :

Si des conditions spéciales du gaz distribué localement rendent difficile l'allumage du brûleur, il est conseillé de répéter l'opération en mettant le bouton dans la position correspondant à la petite flamme. Le dispositif de sécurité dont est doté le brûleur coupera le gaz au cas où le brûleur s'éteindrait accidentellement (courants d'air, absence momentanée de gaz, débordement de liquides, etc.).

Fonctionnement des plaques électriques

• Réglez le bouton sur les positions de 1 à 6, qui correspondent aux différentes températures. Pour éteindre la plaque, remettez le bouton sur la position "0".

Important

L'utilisation prudente des grilles risque de rayer la table de cuisson : évitez de les poser ou de les trainer sur la table lorsqu'elles sont retournées.

Nous recommandons :

— de ne pas utiliser de grils à bifteck en fonte, de casseroles ou de marmittes en terre cuite ; — de ne pas poser vos marmites sur des dissipateurs grillagés en métal ou autre ; — de ne pas allumer simultanément deux brûleurs lorsque vous utilisez la poissonnière.

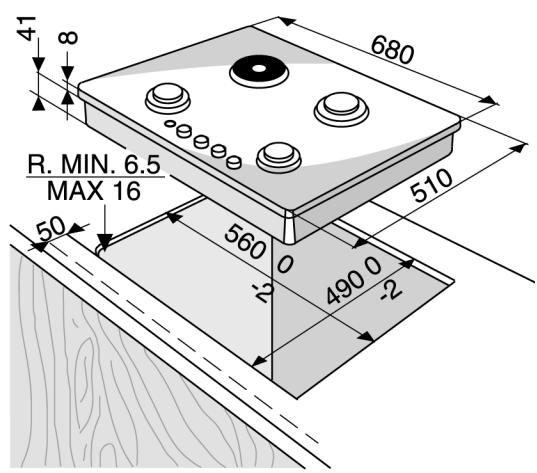

Dimensions de la découpe et du PLAN (mm)

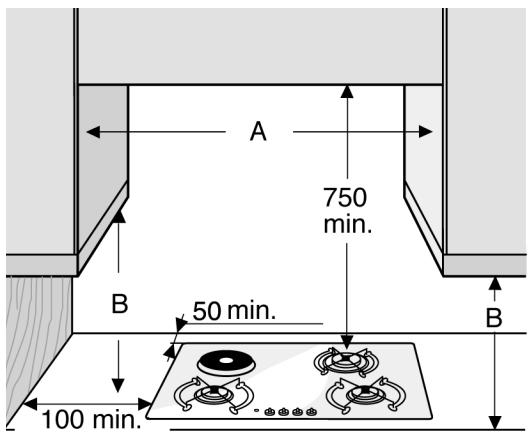

REMARQUES: Si la distance "A" entre les éléments muraux est comprise entre 600 mm et 680 mm, la hauteur "B" doit être d'au moins 520 mm. Si la distance "A" entre les éléments muraux est supérieure à la largeur de la table de cuisson, la hauteur "B" doit être d'au moins 400 mm. Si vous installez une hotte au-dessus du plan de cuisson, veillez à respecter la distance indiquée dans le manuel d'utilisation de la hotte.

TABLEAU DES INJECTEURS CATEGORIE II2E+3+

Type de gaz utilisé	Type de brûleur	Marque de l'injecteur	Puisance thermique nominale Pcs-kW	Consommati on nominale	Puisance thermique réduite Pcs-kW	Pression du gaz
						min.	nom.	max.
GAZ NATUREL (Méthane) G 20	rapide semi-rapide	128	3,00	286 L/h	0,60	17	20	25
		94	1,65	157 L/h	0,35
GAZ NATUREL (Groningue) G 25	rapide semi-rapide	128	2,78	308 L/h	0,60	20	25	30
		94	1,53	170 L/h	0,35
GAZ DE PETROLE LIQUEFIE (bouteille) Butane G 30	rapide semi-rapide	85	3,00	218 g/h	0,60	20	28-30	35
		65	1,65	120 g/h	0,35
GAZ DE PETROLE LIQUEFIE (bouteille) Propane G 31	rapide semi-rapide	85	3,00	214 g/h	0,60	25	37	45
		65	1,65	118 g/h	0,35

Type de gaz utilisé	Modèle de l'appareil	Puisance thermique nominale Pcs-kW	Consommation totale nominale	Air nécessaire à la combustion m3/h
G 20 20 mbar	3ieux gaz + 1 E	6,30	600 L/h	12,6
G 25 25 mbar	3ieux gaz + 1 E	5,84	648 L/h	11,7
G 30 28-30 mbar	3ieux gaz + 1 E	6,30	458 g/h	12,6
G 31 37 mbar	3ieux gaz + 1 E	6,30	450 g/h	12,6

PUISSANCE DES PLAQUES ELECTRIQUES : 1500 W.
