BB44P5 - Support écran plat Bretford - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Support écran plat Bretford BB44P5, compatible avec la plupart des écrans de 32" à 55". Charge maximale de 45 kg.
Dimensions	Dimensions du support : 120 x 60 x 40 cm. Poids : 20 kg.
Matériaux	Construction en acier robuste avec finition en peinture époxy pour une durabilité accrue.
Utilisation	Idéal pour les environnements professionnels, salles de réunion et espaces publics. Facile à installer et à utiliser.
Maintenance	Nettoyage régulier avec un chiffon doux. Vérification périodique des fixations et de la stabilité.
Sécurité	Conforme aux normes de sécurité en vigueur. Équipé de dispositifs anti-basculement pour une utilisation sécurisée.
Informations Générales	Garantie de 5 ans. Support technique disponible pour assistance. Compatible avec les systèmes VESA standards.

FOIRE AUX QUESTIONS - BB44P5 Bretford

Comment monter le support Bretford BB44P5 sur un mur ?

Assurez-vous d'avoir tous les outils nécessaires, y compris une perceuse, un niveau et un tournevis. Suivez les instructions de montage fournies dans le manuel, en veillant à utiliser les vis et les chevilles adaptées au type de mur.

Quel est le poids maximum supporté par le Bretford BB44P5 ?

Le support Bretford BB44P5 peut supporter un poids maximum de 45 kg.

Le Bretford BB44P5 est-il compatible avec tous les types d'écrans plats ?

Le Bretford BB44P5 est compatible avec les écrans plats ayant une norme VESA de 100x100 mm à 400x400 mm. Vérifiez les spécifications de votre écran pour vous assurer de la compatibilité.

Comment ajuster l'inclinaison du support Bretford BB44P5 ?

Pour ajuster l'inclinaison, desserrez les vis de réglage situées à l'arrière du support, inclinez l'écran à l'angle désiré, puis resserrez les vis pour maintenir la position.

Que faire si le support ne reste pas en place ?

Assurez-vous que toutes les vis sont correctement serrées et que le montage est effectué sur une surface plane et solide. Si le problème persiste, vérifiez que le type de mur est approprié pour le support.

Comment nettoyer le support Bretford BB44P5 ?

Utilisez un chiffon doux et sec pour essuyer le support. Évitez d'utiliser des produits chimiques abrasifs qui pourraient endommager la finition.

Où puis-je trouver des pièces de rechange pour le Bretford BB44P5 ?

Les pièces de rechange peuvent être commandées directement auprès de Bretford ou via des revendeurs agréés. Vérifiez le site web de Bretford pour plus d'informations.

Le Bretford BB44P5 peut-il être utilisé pour un écran incurvé ?

Oui, le Bretford BB44P5 peut être utilisé pour des écrans incurvés tant qu'ils respectent les dimensions et le poids maximum supportés.

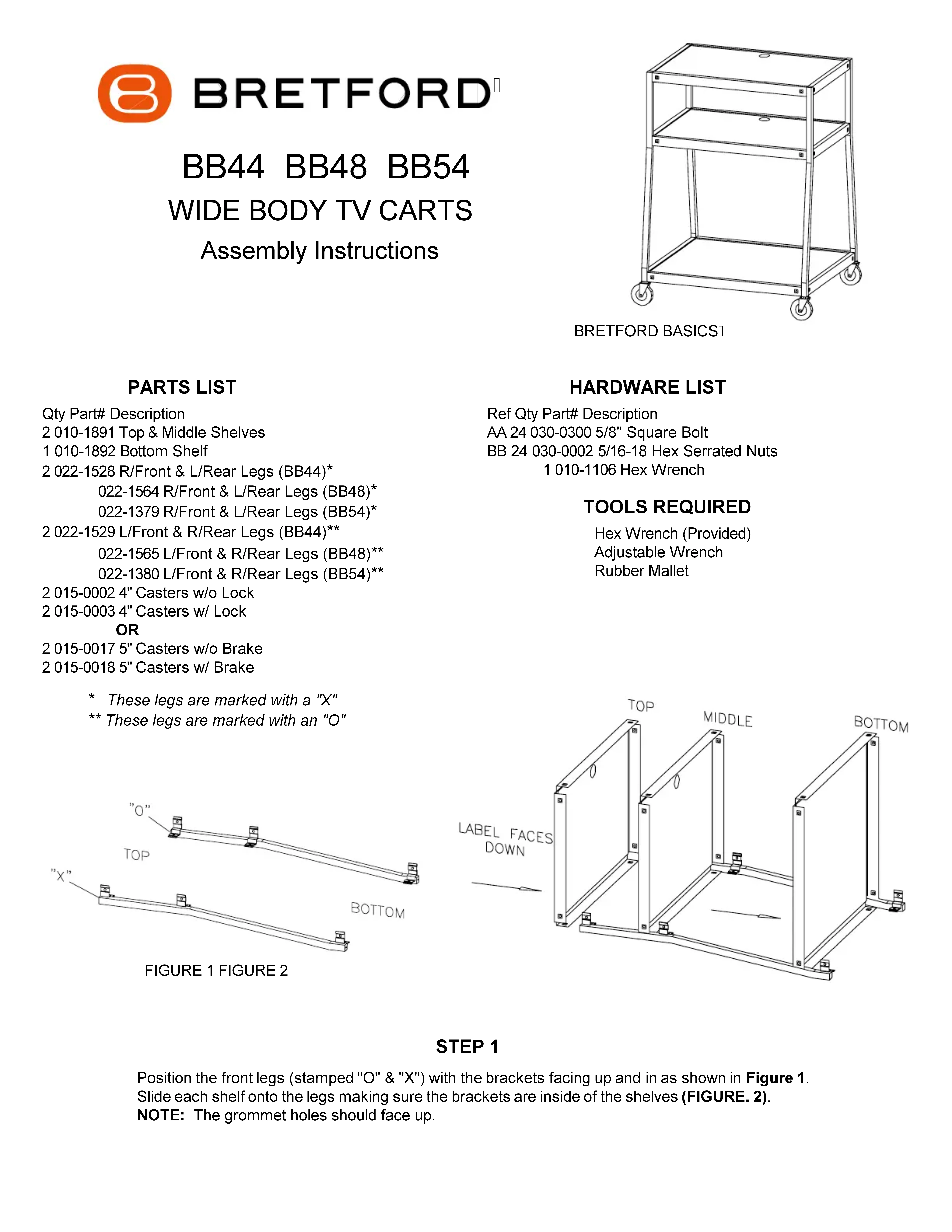

MODE D'EMPLOI BB44P5 Bretford

BB44 BB48 BB54

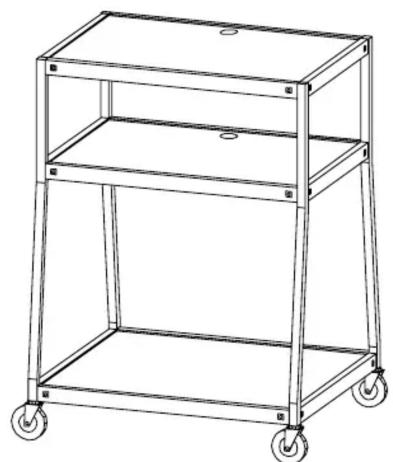

WIDE BODY TV CARTS

Assembly Instructions

BRETFORD BASICS

PARTS LIST

Qty Part# Description

2010-1891 Top & Middle Shelves

1 010-1892 Bottom Shelf

2 022-1528 R/Front & L/Rear Legs (BB44)*

022-1564 R/Front & L/Rear Legs (BB48)*

022-1379 R/Front & L/Rear Legs (BB54)*

2 022-1529 L/Front & R/Rear Legs (BB44)**

022-1565 L/Front & R/Rear Legs (BB48)**

022-1380 L/Front & R/Rear Legs (BB54)**

2015-0002 4" Casters w/o Lock

2015-0003 4" Casters w/ Lock

OR

2015-0017 5" Casters w/o Brake

2015-0018 5" Casters w/ Brake

• These legs are marked with a "X"
  ** These legs are marked with an "O"

FIGURE 1 FIGURE 2

HARDWARE LIST

Ref Qty Part# Description

AA 24 030-0300 5/8" Square Bolt

BB 24 030-0002 5/16-18 Hex Serrated Nuts

1 010-1106 Hex Wrench

TOOLS REQUIRED

Hex Wrench (Provided)

Adjustable Wrench

Rubber Mallet

STEP1

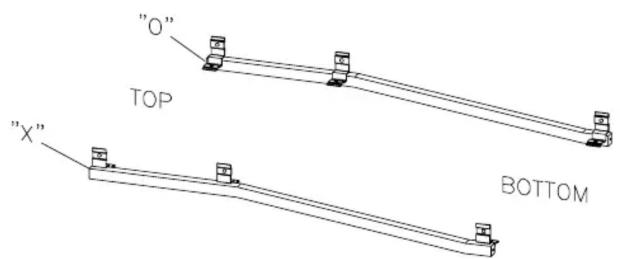

Position the front legs (stamped "O" & "X") with the brackets facing up and in as shown in Figure 1.

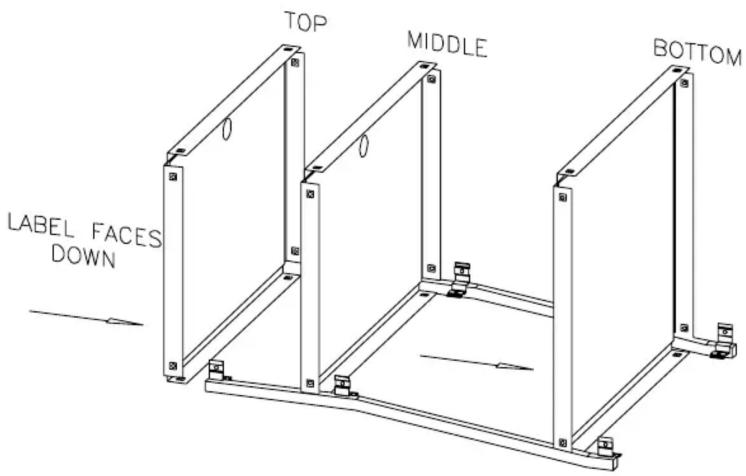

Slide each shelf onto the legs making sure the brackets are inside of the shelves (FIGURE. 2).

NOTE: The grommet holes should face up.

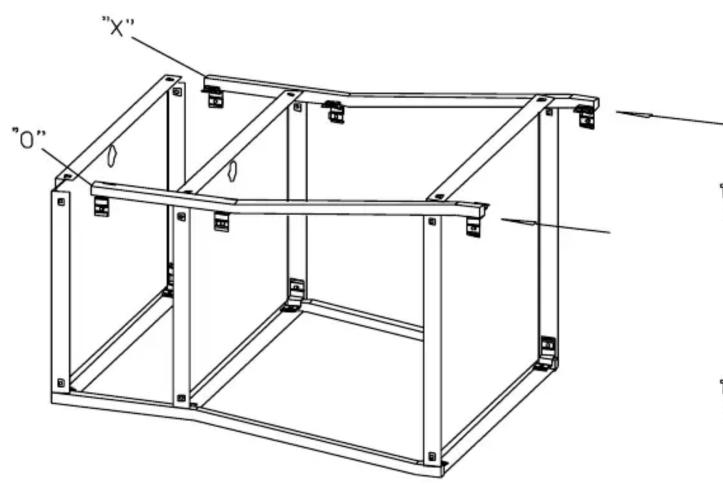

STEP2

Slide the 2 remaining legs onto the shelves as shown.
Make sure the brackets are inside the shelves.
(Note the orientation of the "X" and "O" legs)

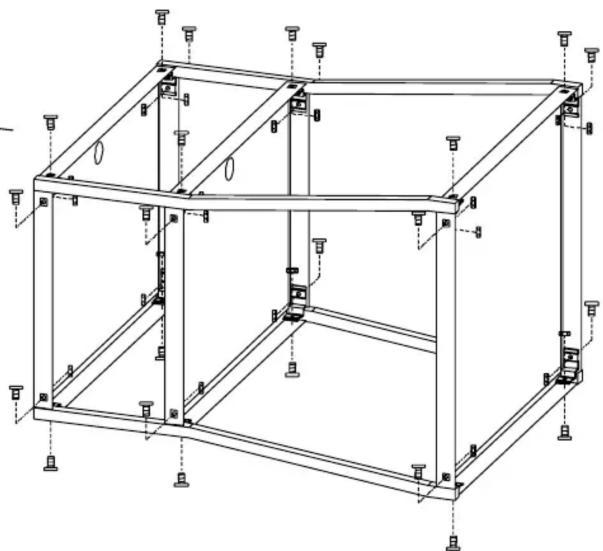

STEP 3

Secure each corner of the shelves with bolts (AA) and nuts (BB) as shown.

BB

AA

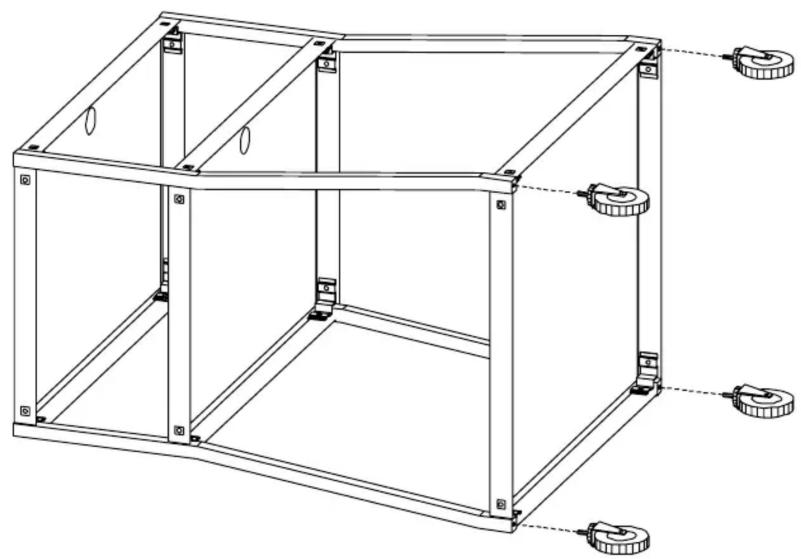

STEP4

Tap each caster into the bottom of each leg with a rubber mallet. Make sure each caster is SECURELY in place and stand unit upright.
