Type de produit	Ordinateur de bureau
Marque	Asrock
Modèle	VisionX 323B
Chipset	Intel HM77
Support RAID	RAID 0, RAID 1, Intel Rapid Storage
Ports SATA	4 ports SATA (4 canaux indépendants)
Compatibilité OS	Windows 7, Windows 7 64-bit, Windows Vista, Windows Vista 64-bit
Fonction RAID 0	Striping : amélioration des performances, pas de tolérance de panne
Fonction RAID 1	Mirroring : protection des données par duplication
Fonction Intel Rapid Storage	RAID 0 et 1 sur deux disques avec partitions virtuelles
Taille de stripe configurable	8 Ko, 16 Ko, 64 Ko, 128 Ko
Configuration RAID	Via BIOS (mode RAID) et utilitaire Intel Option ROM
Précautions RAID	Sauvegarder les données avant configuration ; utiliser disques neufs de même taille recommandé
Nombre de disques minimum pour RAID	2
Support de disques SATA	Disques durs SATA de différentes capacités
Utilitaire de configuration RAID	Intel Application Accelerator RAID Option ROM v4.0.6180
Entretien	Débrancher avant nettoyage ; éviter humidité et poussière
Sécurité	Utiliser dans un environnement sec ; éviter les surtensions
Accessoires fournis	Non spécifié, consulter la notice
Informations générales	Ordinateur de bureau Asrock VisionX 323B, manuel d'installation RAID fourni

FOIRE AUX QUESTIONS - VisionX 323B ASROCK

Comment installer des disques durs SATA sur le VisionX 323B ?

Référez-vous au manuel d'utilisation. Les disques SATA se connectent sur les ports SATA de la carte mère. Assurez-vous que le mode SATA dans le BIOS est réglé sur RAID si vous utilisez des fonctions RAID.

Quels niveaux RAID sont supportés par ce modèle ?

Le VisionX 323B supporte RAID 0 (striping), RAID 1 (mirroring) et la technologie Intel Rapid Storage qui combine RAID 0 et 1 sur deux disques.

Quelle est la différence entre RAID 0 et RAID 1 ?

RAID 0 améliore les performances en répartissant les données sur plusieurs disques, mais ne tolère aucune panne. RAID 1 duplique les données sur deux disques pour protéger contre la perte en cas de défaillance.

Comment configurer le mode RAID dans le BIOS ?

Accédez au BIOS (touche F2 ou Del), allez dans Avancé > Configuration SATA, réglez Mode SATA sur RAID, puis sauvegardez et redémarrez.

Comment créer un volume RAID avec l'utilitaire Intel ?

Au démarrage, appuyez sur Ctrl+I pour entrer dans l'utilitaire RAID Intel. Sélectionnez Créer un volume RAID, choisissez le niveau RAID, la taille de stripe et les disques, puis confirmez. Le volume apparaîtra comme un disque unique.

Puis-je utiliser des disques de tailles différentes en RAID ?

Oui, mais la capacité totale sera limitée par le plus petit disque. Par exemple, un disque de 80 Go et un de 60 Go donneront une capacité de 60 Go par disque en RAID 1 ou 120 Go en RAID 0.

Que faut-il faire avant de configurer un RAID ?

Il est fortement recommandé de sauvegarder toutes vos données et d'utiliser des disques neufs de même taille pour des performances optimales. Pendant la création, choisissez Oui pour effacer les données des disques.

Comment supprimer un volume RAID ?

Dans l'utilitaire Intel RAID (Ctrl+I), sélectionnez Supprimer le volume RAID, choisissez le volume à supprimer et confirmez. Toutes les données du volume seront perdues.

Quels systèmes d'exploitation sont compatibles avec le RAID ?

Le manuel indique la compatibilité avec Windows 7, Windows 7 64-bit, Windows Vista et Vista 64-bit. Pour d'autres OS, consultez le site d'Asrock.

Comment activer la technologie Intel Rapid Storage ?

Configurez d'abord le mode RAID dans le BIOS. Ensuite, dans l'utilitaire Intel RAID, choisissez RAID 0 ou RAID 1 avec l'option Intel Rapid Storage. Sous Windows, installez les pilotes SATAII depuis le CD d'assistance.

MODE D'EMPLOI VisionX 323B ASROCK

Guide pour l'Installation des Disques Durs SATA et la Configuration RAID

1. Guide pour l'Installation des Disques Durs SATA ...... 2

1.1 Installation de disques durs Série ATA (SATA) ..... 2

1. Guide de Configurations RAID 3

2.1 Introduction au RAID 3

2.2 Précautions avant les Configurations RAID .... 5

2.3 Installation de Windows ^® 7 / 7 64-bit / Vista™ / Vista™ 64-bit avec fonctions RAID .... 6

2.4 Paramétrer les constituants du BIOS RAID ..... 7

2.5 Configurer le RAID BIOS Intel 7

2.6 Supprimer le volume RAID Volume .... 11

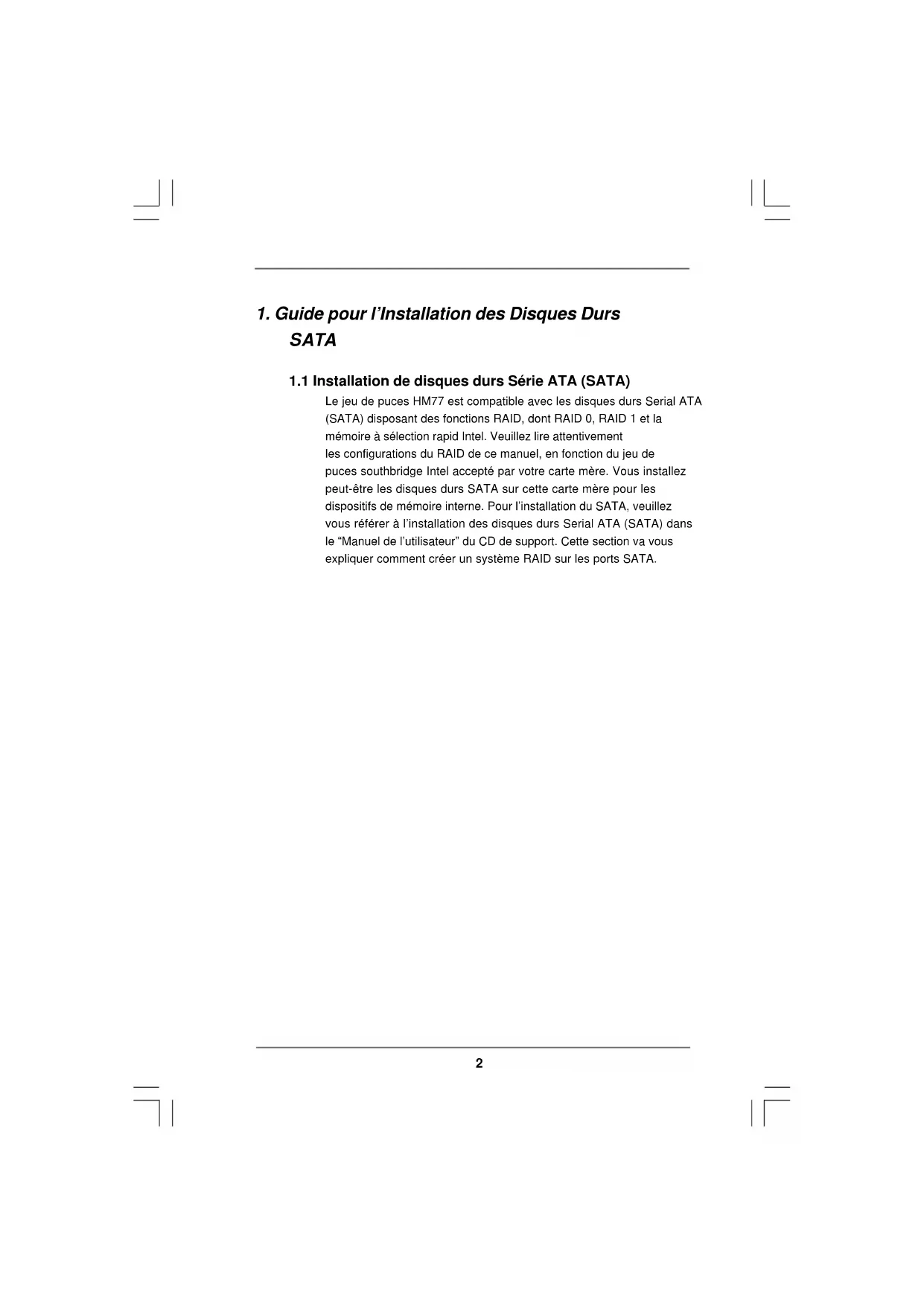

1. Guide pour l'Installation des Disques Durs SATA

1.1 Installation de disques durs Série ATA (SATA)

Le jeu de puces HM77 est compatible avec les disques durs Serial ATA (SATA) disposant des fonctions RAID, dont RAID 0, RAID 1 et la mémoire à sélection rapid Intel. Veuillez lire attentivement les configurations du RAID de ce manuel, en fonction du jeu de puces southbridge Intel accepté par votre carte mère. Vous installez peut-être les disques durs SATA sur cette carte mère pour les dispositifs de mémoire interne. Pour l'installation du SATA, veuillez vous référer à l'installation des disques durs Serial ATA (SATA) dans le "Manuel de l'utilisateur" du CD de support. Cette section va vous expliquer comment créer un système RAID sur les ports SATA.

2. Guide de Configurations RAID

2.1 Introduction au RAID

Cette carte mère accepte le jeu de puces southbridge Intel qui intègre le contrôleur RAID, compatible avec les niveaux RAID 0 / RAID 1/ la Intel Rapid Storage selon les quatre canaux indépendants Serial ATA (SATA). Cette section va vous présenter les bases du système RAID et vous guidez dans la configuration des paramétrages des niveaux RAID 0 / RAID 1/de la mémoire à sélection rapid Intel.

RAID

Le terme "RAID" est le sigle de "Redondant Array for Independant Disks" (Ensemble redondant pour disques indépendants), c'est une méthode combinant deux disques durs ou plus en une seule unité logique.

RAID 0 (Striping: Répartition des données)

RAID 0 est qualifié de striping de données, et il permet d'optimiser deux unités de disque dur identiques pour la lecture et l'écriture des données dans des piles parallèles et entrelacées. Il permet d'améliorer le stockage et l'accès aux données, car il double la vitesse de transfert de données d'un disque unique, tandis que deux disques durs effectuent le même travail comme s'il s'agissait d'un disque unique, mais possédant une vitesse de transfert des données soutenue.

AVERTISSEMENT !!

Bien que la fonction RAID 0 soit capable d'améliorer les performances d'accès, elle ne fournit pas de tolérance de faute. Connecter à chaud n'importe quel disque dur du groupe RAID 0 provoquera des dommages aux données ou une perte de données.

RAID 1 (Mirroring: Données en Miroir)

RAID 1 est appelé miroir de données et permet de conserver une image identique des données du premier disque dur sur le second. It permet de protéger les données et augmente la résistance aux erreurs de l'ensemble du système car le logiciel de gestion de l'ensemble de disques dirigera toutes les applications vers l'unité survivante, car elle contient une copie complète des données de l'autre disque si celui-ci défaille.

Intel Rapid Storage

La technologie de la Intel Rapid Storage vous permet de créer un niveau RAID 0 et RAID 1 en n'utilisant que deux lecteurs de disque dur. La technologie de Intel Rapid Storage va créer deux partitions sur chaque lecteur de disque dur et créer ainsi deux niveaux virtuels RAID 0 et RAID 1. Cette technologie vous permet également de modifier la dimension des partitions du lecteur de disque dur sans perdre vos données.

2.2 Précautions avant les Configurations RAID

1. Veuillez utiliser deux nouvelles unités si vous créez une matrice RAID 0 (striping) pour garantir les performances. Il est recommandé d'utiliser deux unités SATA de même taille. Si vous utilisez deux unités de tailles différentes, le disque dur ayant la plus petite capacité servira de base pour la taille de stockage de chacune des unités. Par exemple, si un disque dur a une capacité de stockage de 80 Go et l'autre disque dur une capacité de 60 Go, la capacité de stockage maximum de l'unité de 80 Go sera réduite à 60 Go, et la capacité de stockage totale de cet ensemble RAID 0 sera de 120 Go.

2. Vous pouvez utiliser deux disques neufs ou utiliser un disque existant et un disque neuf si vous créez une matrice RAID 1 (mirroring) pour raison de protection (le disque neuf doit être de la même taille ou de taille supérieure au disque existant). Si vous utilisez deux disques de tailles différentes, le disque dur contenant la capacité inférieure définira la taille de stockage de base. Par exemple, si un disque dur possède la capacité de stockage de 80GB et l'autre disque dur possède 60GB, la capacité de stockage maximum pour le RAID 1 sera 60GB.

3. Veuillez vérifier l'état de vos disques durs avant d'installer votre nouvelle matrice RAID.

AVERTISSEMENT !!

Veuillez sauvegarder vos données avant d'utiliser des fonctions RAID. Durant le processus de création RAID, le système vous demandera si vous souhaitez "Clear Disk Data(Effacer les données du disque)" ou pas. Il est recommandé de choisir "Yes(Oui)" cela permettra que la construction de vos futures données se déroule dans un environnement sain.

2.3 Installation de Windows ^® 7 / 7 64-bit / Vista ^TM /

Vista™ 64-bit avec fonctions RAID

Si vous voulez installer un système d'exploitation Windows® 7 / 7 64-bits / Vista™ / Vista™ 64-bits avec fonctions RAID sur votre système, veuillez suivre la procédure ci-dessous.

ETAPE 1 : Configurez le UEFI.

A. Accédez à UEFI SETUP UTILITY (Utilitaire de configuration UEFI) ; écran Avancé ; -Configuration SATA.

B. Réglez «SATA Mode « sur [RAID].

ETAPE 2: Utilisez "RAID Installation Guide" pour définir la configuration RAID.

Avant de commencer à configurer la fonction RAID, vous devez consulter le guide d'installation sur le CD d'assistance pour connaître la configuration correcte. Veuillez vous reporter à la documentation qui se trouve sur le CD d'assistance, "Guide d'installation des disques durs SATA et de configuration RAID," qui se trouve dans le dossier sur le chemin suivant : .. \ RAID Installation Guide

ETAPE 3: Installer le système d'exploitation Windows ^® 7 / 7 64-bit / Vista ^™ / Vista ^™ 64-bit sur votre système.

Après l'installation des systèmes d'exploitation Windows® 7 / 7 64-bit / Vista™ / Vista™ 64-bit, si vous voulez contrôler les fonctions RAID, vous pouvez utiliser le «Guide d'installatio- n RAID « et les «Informations de gestionnaire de mémoire à sélection rapid Intel « pour la configuration RAID. Veuillez vous reporter au document dans le CD de support, «Guide à l'installation de disques durs SATA et à la configuration RAID» qui est située dans le dossier au chemin suivant : . \ guide installation RAID et document dans le CD de support, «Guide du gestionnaire de mémoire à sélection rapid Intel « qui est situé dans la dossier au chemin suivant : . \ Informations de gestionnaire de mémoire à sélection rapid Intel

Si vous voulez utiliser "Intel Rapid Storage" dans un environnement Windows ^® , veuillez réinstaller les pilotes SATAII à partir du CD d'assistance afin que "Intel Rapid Storage" soit aussi installé dans votre système.

2.4 Paramétrer les composants du BIOS RAID

Une fois les lecteurs de disque dur installés, veuillez placer les composants nécessaires du RAID dans le BIOS avant de paramétrer votre configuration RAID. Initialisez votre système et appuyez sur la touche pour saisir l'utilitaire de paramétrage du BIOS. Sélectionnez Avancé et appuyez sur . L'interface principale de l'utilitaire de paramétrage du BIOS s'affiche. Choisissez [RAID] dans l'option Configurer SATA. Sauvegardez votre modification avant de quitter le paramétrage du BIOS.

2.5 Configurer le BIOS RAID Intel

Réinitialisez votre ordinateur. Patientez jusqu'à ce que le logiciel RAID vous demande d'appuyer sur .

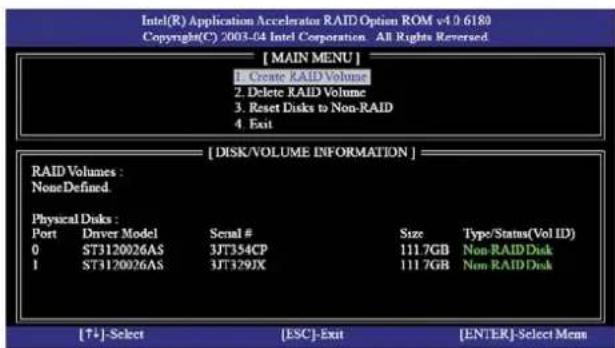

Appuyez sur . La fenêtre Utilitaire RAID Intel – Créer un système RAID apparaît.

Choisissez l'option Créer un Volume RAID et appuyez sur .

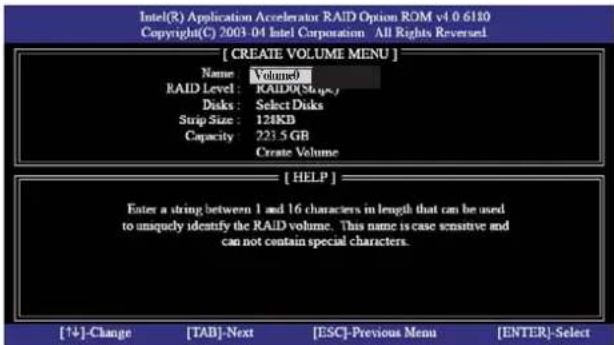

Dans le menu Créer un volume, sous Nom, saisissez un nom unique composé de 1 à 16 lettres correspondant à votre volume RAID puis appuyez sur .

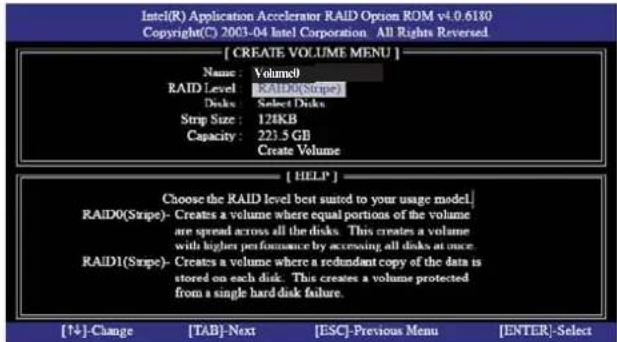

Utilisez les touches de déplacement vers le haut ou vers le bas pour choisir le niveau RAID désiré. Vous pouvez choisir entre le niveau RAID0 (Stripe), le niveau RAID1 (Mirror) ou la Rapid Storage. Appuyez sur puis choisissez la dimension des matrices.

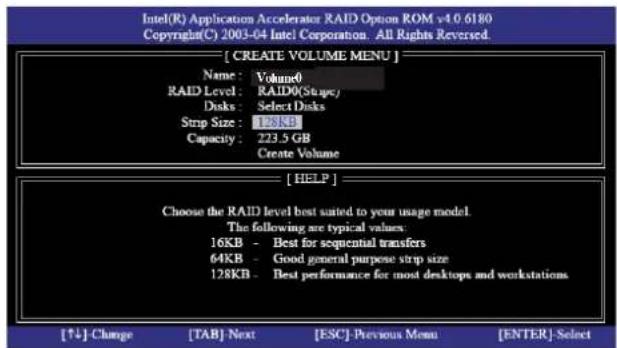

Si vous optez pour le niveau RAID 0 (Stripe), utilisez les flèches de déplacement vers le bas ou vers le haut pour choisir la dimension de votre matrice puis appuyez sur . Les valeurs disponibles sont comprises entre 8 Ko et 128 Ko. La valeur par défaut est 128 Ko. La valeur de la matrice est à choisir en fonction de l'utilisation prévue du lecteur.

8 /16 Ko – faible utilisation du lecteur

64 Ko - utilisation normale du lecteur

128 Ko - utilisation haute performance du lecteur

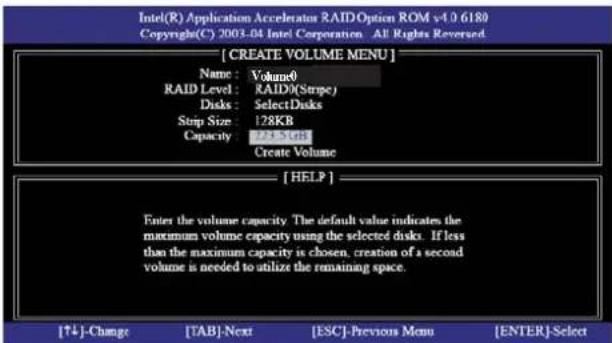

Une fois que vous avez choisi la dimension des blocs de disque, appuyez sur pour confirmer la capacité de votre disque.

Après avoir paramétrer la Capacité, veuillez appuyer sur .

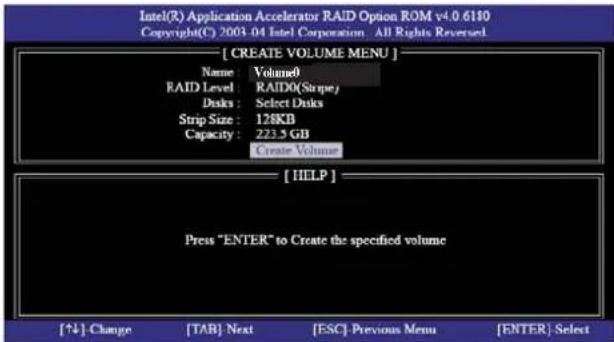

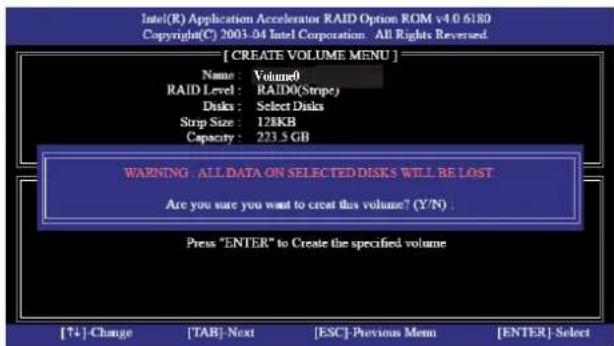

Sous Créer le Volume, appuyez sur . L'utilitaire vous affiche un message de confirmation, comme celui ci-dessous.

Appuyez sur pour clôturer le paramétrage du RAID.

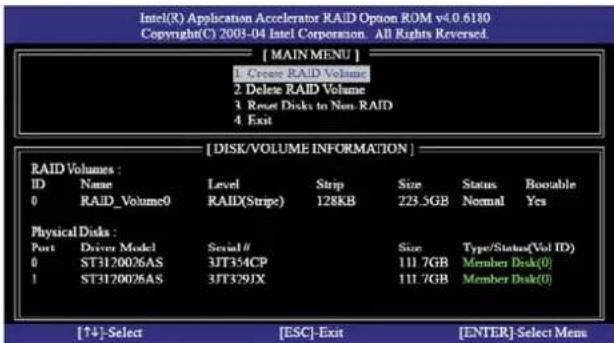

Une fois le paramétrage achevé, les informations détaillées relatives au système RAID que vous venez de paramétrer s'affichent.

Veuillez noter que vous ne pouvez créer qu'une seule partition RAID à tout moment dans l'environnement BIOS RAID. Si vous désirez créer d'autres partitions RAID, utilisez l'utilitaire RAID dans l'environnement Windows pour configurer les fonctions RAID après avoir installé le système d'exploitation.

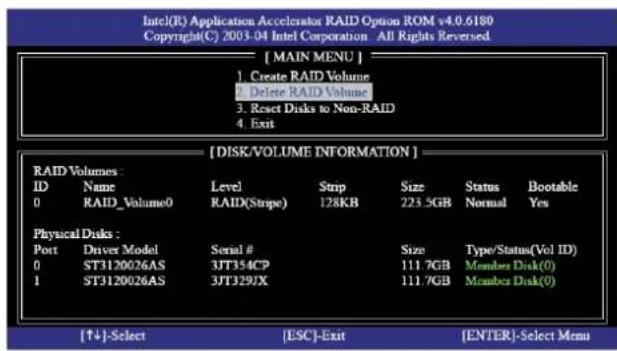

2.6 Supprimer le volume RAID

Si vous voulez supprimer un volume RAID, veuillez choisir l'option Supprimer le Volume RAID et appuyez sur la touche . Suivez ensuite les instructions affichées à l'écran.
