| Type de produit | Support écran plat mural |
| Marque | AVF |
| Modèle | EPL1004PB |
| Compatibilité VESA | Jusqu'à 800 x 400 mm (multiples configurations) |
| Dimensions d'écran compatibles | De 23 à 34 pouces (590-870 mm de largeur) |
| Charge maximale recommandée | Jusqu'à 50 kg (estimation) |
| Matériau | Acier |
| Installation | Murale, fixation sur montants ou béton |
| Inclinaison | Non inclinable (support fixe) |
| Rotation | Non |
| Pivot | Non |
| Hauteur réglable | Oui, plusieurs positions de montage |
| Niveau à bulle intégré | Non |
| Contenu de la boîte | Supports, vis M4 et M6, chevilles, notice |
| Entretien | Nettoyer avec un chiffon doux et sec |
| Sécurité | Vérifier la solidité du mur avant installation |
| Garantie | 2 ans (standard) |
| Fabricant | AVF Group Ltd., Royaume-Uni |
FOIRE AUX QUESTIONS - EPL1004PB AVF
Comment installer le support EPL1004PB ?
Commencez par repérer les montants ou utilisez des chevilles adaptées à votre mur. Fixez les supports muraux à l'aide des vis fournies. Ensuite, assemblez les bras de support selon les normes VESA de votre écran. Enfin, accrochez l'écran et serrez les vis de sécurité.
Quels types de murs conviennent ?

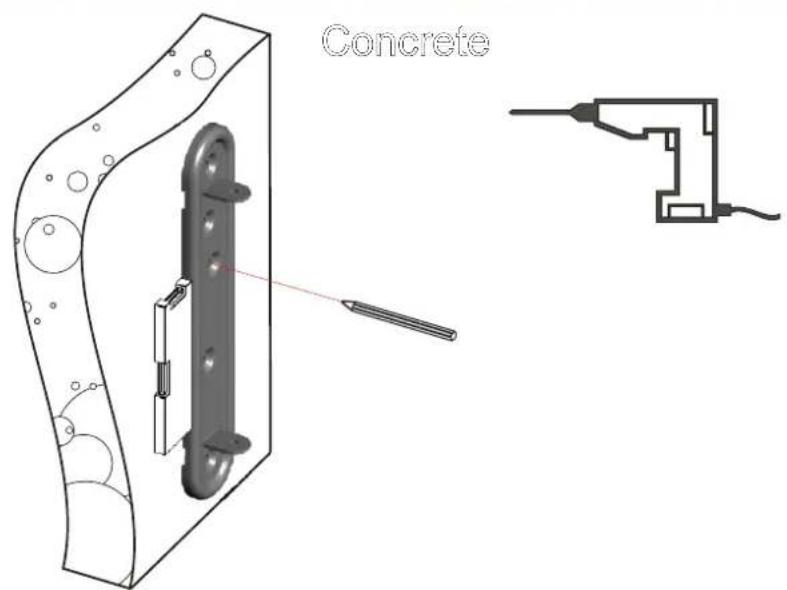

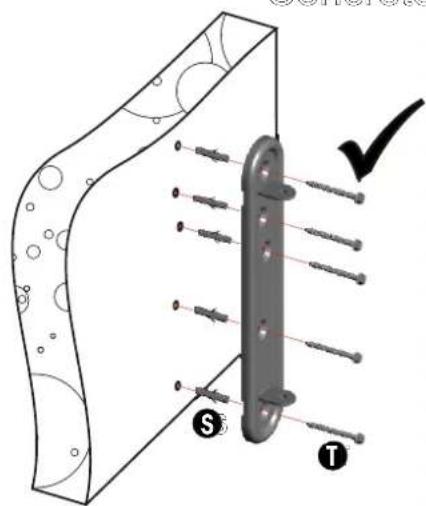

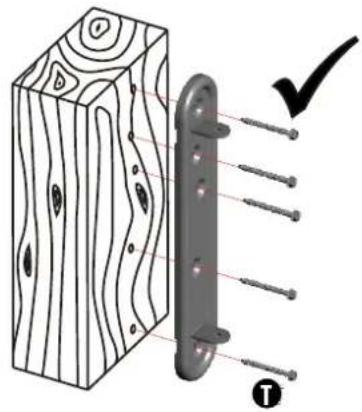

Ce support est conçu pour une installation sur des murs en béton ou à ossature bois (avec montants). Il n'est pas adapté aux cloisons sèches sans renfort. Utilisez toujours les chevilles fournies pour les murs pleins.
Mon écran a une norme VESA différente, est-ce compatible ?
Le support EPL1004PB supporte de nombreuses normes VESA allant jusqu'à 800 x 400 mm. Vérifiez les dimensions de votre écran. Les configurations exactes sont listées dans la notice fournie.
Puis-je incliner l'écran après installation ?
Non, ce modèle est un support fixe sans inclinaison ni rotation. L'écran reste dans une position plane une fois installé. Choisissez un support inclinable si vous avez besoin de cet ajustement.
Quels outils sont nécessaires pour l'installation ?
Vous aurez besoin d'un tournevis cruciforme, d'une perceuse avec foret adapté, d'un niveau à bulle et éventuellement d'une clé à molette pour serrer les vis. Les outils ne sont pas fournis.
Combien de personnes faut-il pour installer le support ?
Il est recommandé d'être deux personnes : une pour maintenir le support et l'écran, l'autre pour visser et vérifier l'alignement. Cela garantit une installation plus sûre.
Comment nettoyer le support ?
Utilisez un chiffon doux et sec pour dépoussiérer le support. Pour les taches, humidifiez légèrement le chiffon avec de l'eau savonneuse. N'utilisez pas de produits abrasifs ou solvants.
Que faire si des vis sont manquantes ?
Vérifiez d'abord tous les sachets inclus. Si une pièce manque, contactez le service client AVF avec le numéro de modèle. Les vis de rechange sont généralement disponibles. N'utilisez pas de vis non standards.
Ce support est-il compatible avec un écran incurvé ?
Oui, la compatibilité dépend de la norme VESA et du poids de l'écran. Assurez-vous que les fixations s'adaptent à la courbure. La plupart des écrans incurvés sont compatibles si le support VESA est standard.
Puis-je régler la hauteur de l'écran ?
Oui, le support offre plusieurs positions de montage verticales, avec des décalages de 35 mm à 405 mm selon les options. Consultez le tableau dans la notice pour choisir le réglage adapté à votre besoin.
Questions des utilisateurs sur EPL1004PB AVF
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Support écran plat au format PDF gratuitement ! Retrouvez votre notice EPL1004PB - AVF et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EPL1004PB de la marque AVF.
MODE D'EMPLOI EPL1004PB AVF

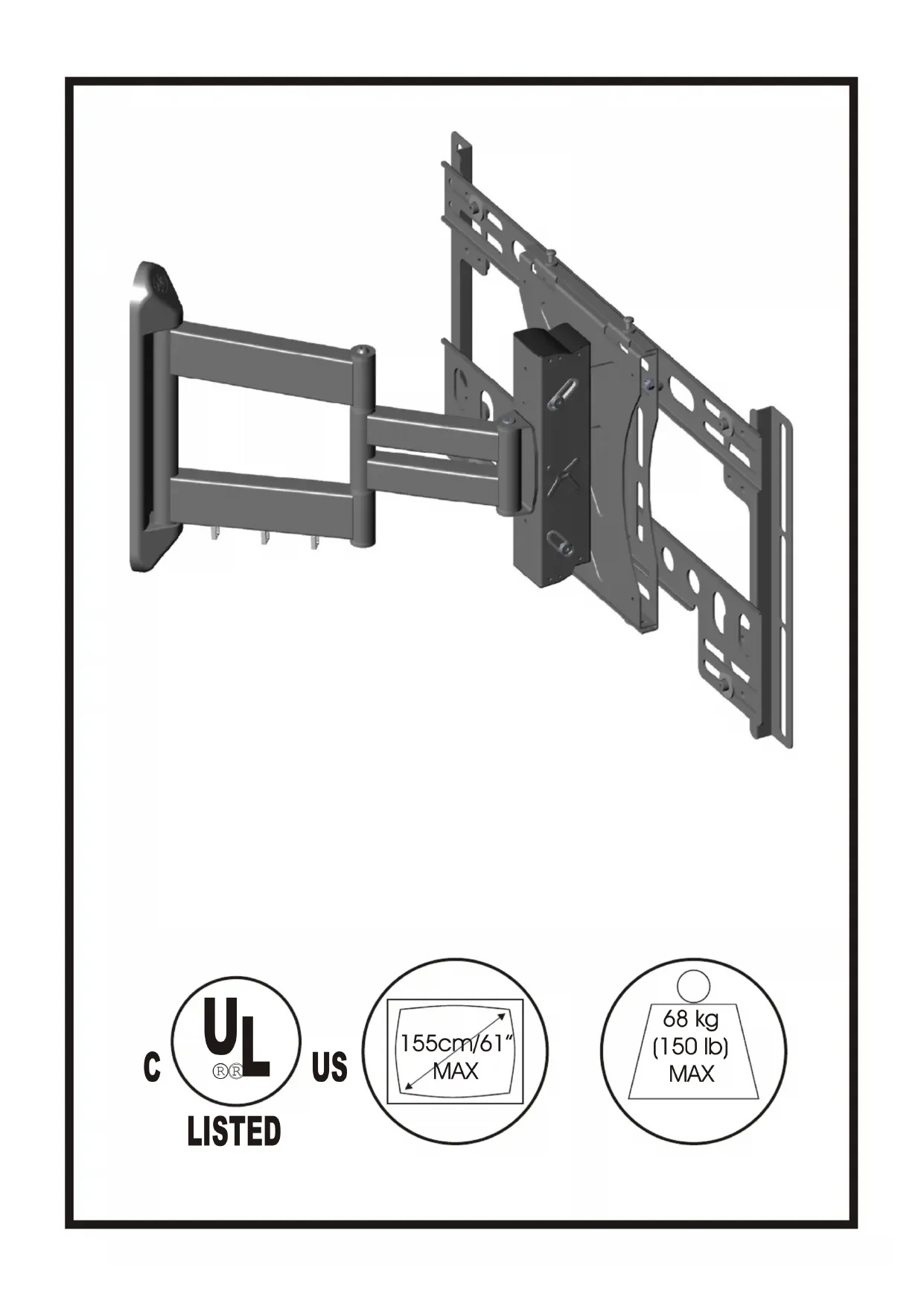

C
LISTED
US
(1)

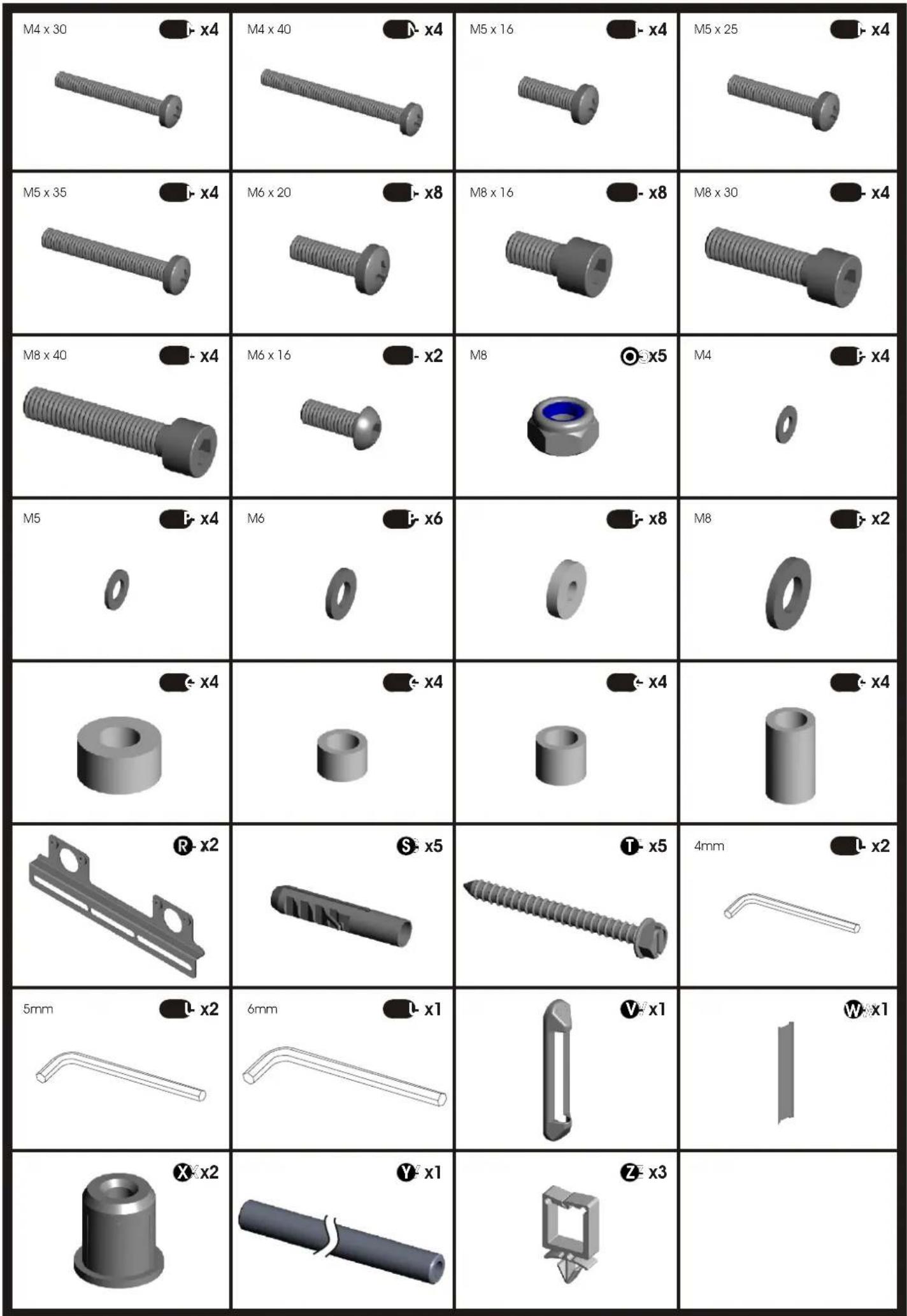

| A x1 | B x1 | C x1 | D x1 |
| E x2 | F x4 | M6 | G x2 |
| H x4 | I x1 | K x1 | L x5 |
| M- x12 | M4 x 16 | M4 x 20 | M4 x 25 |
| VESA | |||
| OP5 | 870mm - 590mm(34 1/4" - 23 1/4") | 400mm - 200mm(15 3/4" - 7 7/8") | 800 x 400600 x 400 |
| OP4 | 870mm - 590mm(34 1/4" - 23 1/4") | 405mm - 35mm(15 15/16" - 1 3/8") | 800 x 400600 x 400 |
| OP1 | 700mm - 480mm(27 9/16" - 18 7/8") | 400mm - 200mm(15 3/4" - 7 7/8") | 600 x 400 |
| OP2 | 700mm - 480mm(27 9/16" - 18 7/8") | 235mm - 45mm(9 1/4" - 1 3/4") | |
| OP3 | 590mm - 310mm(23 1/4" - 12 3/16") | 405mm - 35mm(15 15/164" - 1 3/8") | 400 x 400 |
| OP8 | 404mm - 223mm(15 7/8" - 8 3/4") | 405mm - 32mm(15 15/16" - 1 1/4") | 400 x 400 |
| OP7 | 405mm - 32mm(15 15/16" - 1 1/4") | 475mm(18 11/16") | 400 x 200200 x 200 |
| 405mm - 32mm(15 15/16" - 1 1/4") | 445mm(17 1/2") | ||
| 405mm - 32mm(15 15/16" - 1 1/4") | 405mm - 200mm(15 15/16" - 7 7/8") | ||
| OP6 | 234mm - 113mm(9 3/16" - 4 7/16") | 305mm(12") | 200 x 200200 x 100100 x 100 |
| 234mm - 113mm(9 3/16" - 4 7/16") | 275mm(10 13/16") | ||
| 234mm - 113mm(9 3/16" - 4 7/16") | 245mm(9 5/8") | ||
| 200mm(7 7/8") | 205mm - 35mm(8 1/16" - 1 3/8") | ||
| 100mm(3 15/16") | 150mm - 50mm(5 7/8" - 1 15/16") |
(2)
OP7
OP8
(3)

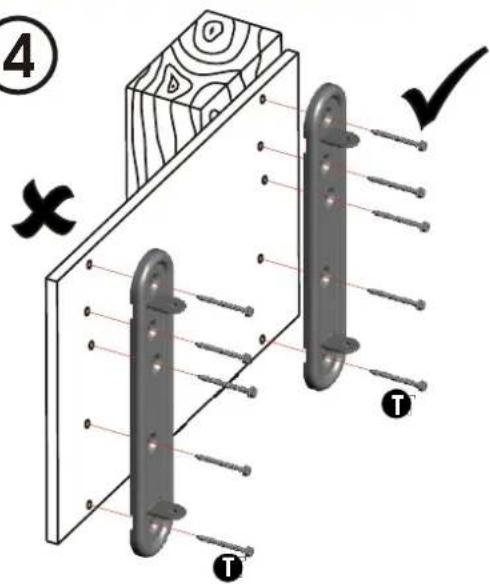

(4)

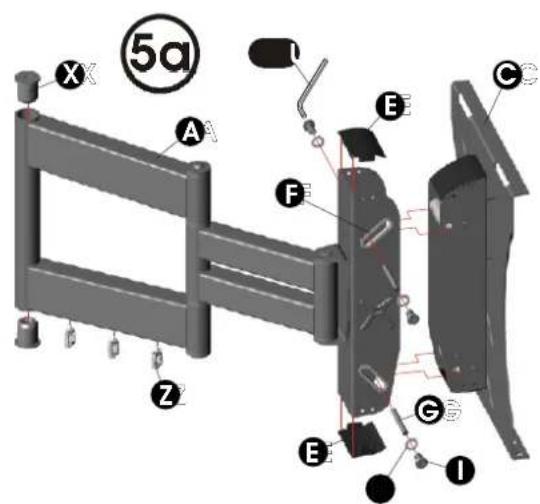

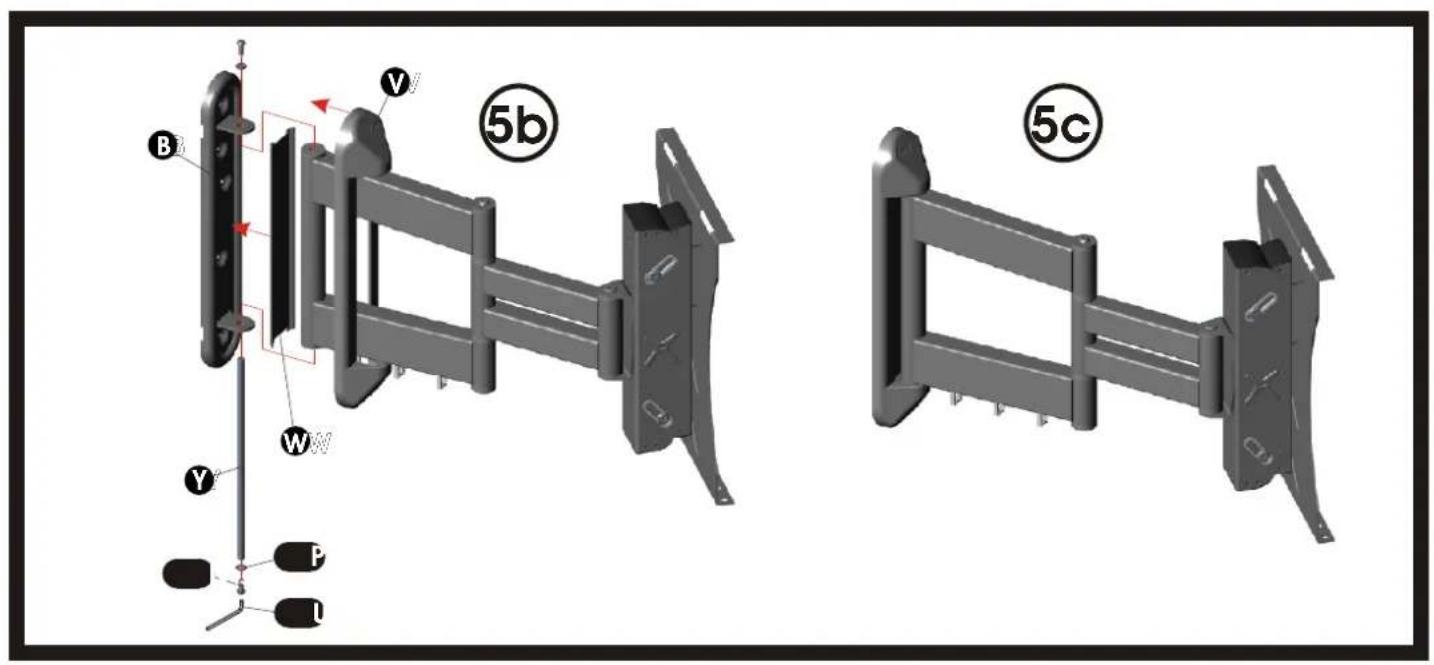

(5)
9
AVF Group Ltd.
Road 30, Hortonwood Industrial Estate, Telford, Shropshire, TF1 7YE, England.
+44 (0) 1952 670009
0870 0609777 (UK)
AVF Incorporated. 3187, Cornerstone Drive, Mira Loma, CA 91752, USA.
1-800 667 0808 (USA)
Orbital Holdings Inc. 3187, Cornerstone Drive, Mira Loma, CA 91752, USA.
1-800 601 8450 (USA)
