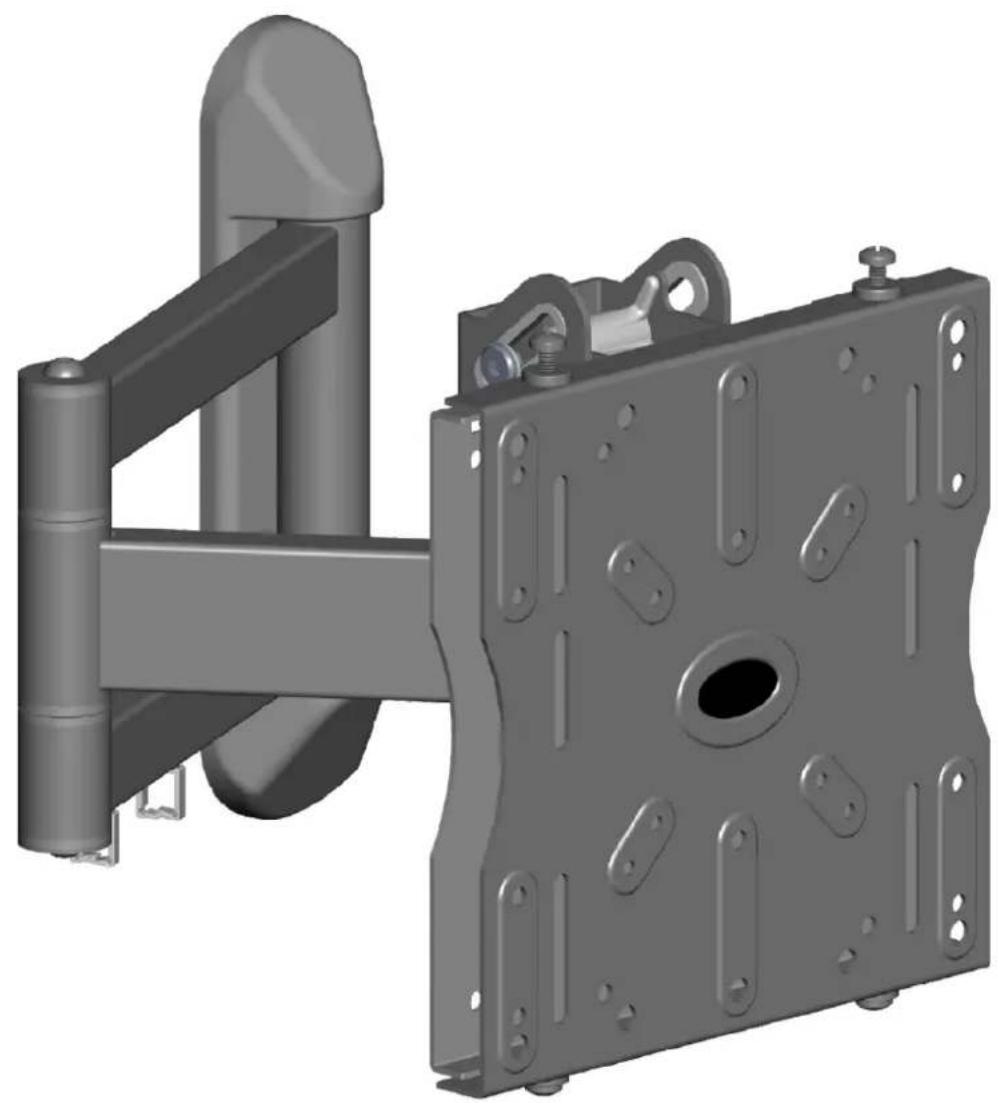

EPL554PB - Support écran plat AVF - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour écran plat
Marque	AVF
Modèle	EPL554PB
Normes VESA compatibles	75x75 mm, 100x100 mm, 200x200 mm, 400x265 mm
Tailles de vis fournies	M4, M5, M6, M8 (longueurs de 16 à 70 mm)
Poids maximal supporté	50 kg (estimation)
Matériau principal	Acier
Type de montage	Mural, sur béton
Fonctions	Inclinable, rotatif (estimation)
Distance au mur	Réglable de 75 à 200 mm
Nombre de points de fixation	4 (chevilles K12 ou K16)
Contenu de l'emballage	Support, vis, chevilles, manuel
Nettoyage et entretien	Chiffon doux sec, pas de produits abrasifs
Sécurité	Immobilisation de l'écran par vis de sécurité
Réparabilité	Pièces de rechange disponibles via le fabricant
Garantie	5 ans (estimation)
Pays d'origine	Chine (estimation)

FOIRE AUX QUESTIONS - EPL554PB AVF

Quels types de vis sont inclus dans l'emballage ?

Les vis fournies sont : M4 x 16, M5 x 16/25/35/45, M6 x 45/70, M8 x 20/25/35/45. Utilisez les vis adaptées à votre écran.

Comment déterminer la norme VESA de mon écran ?

Mesurez la distance horizontale et verticale entre les trous de fixation à l'arrière de l'écran. Les compatibles sont : 75x75, 100x100, 200x200, 400x265 mm.

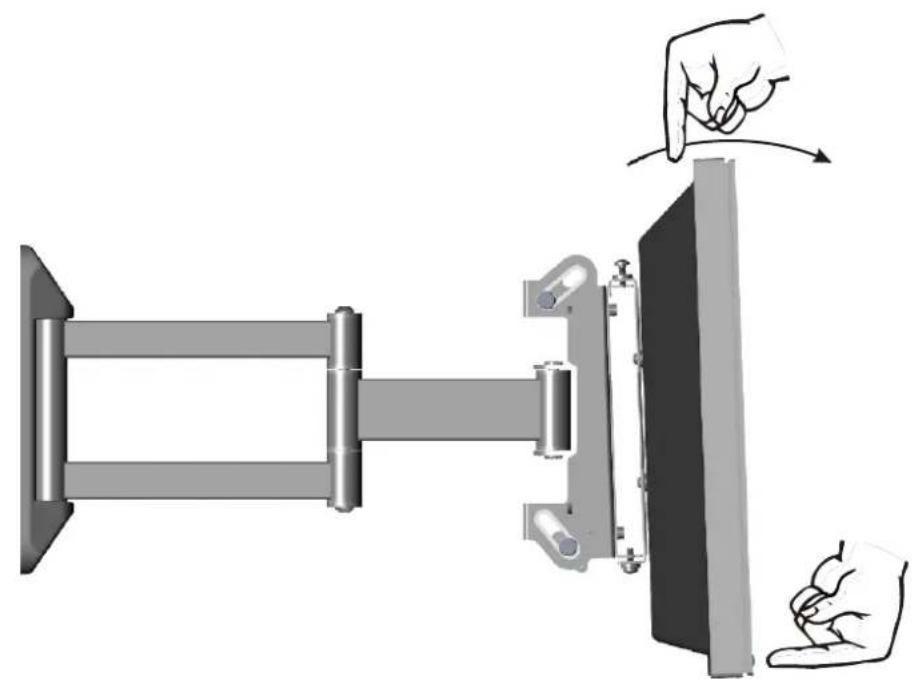

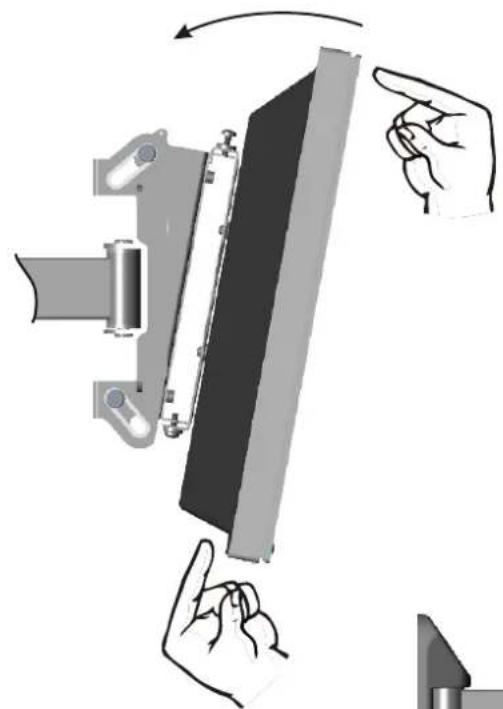

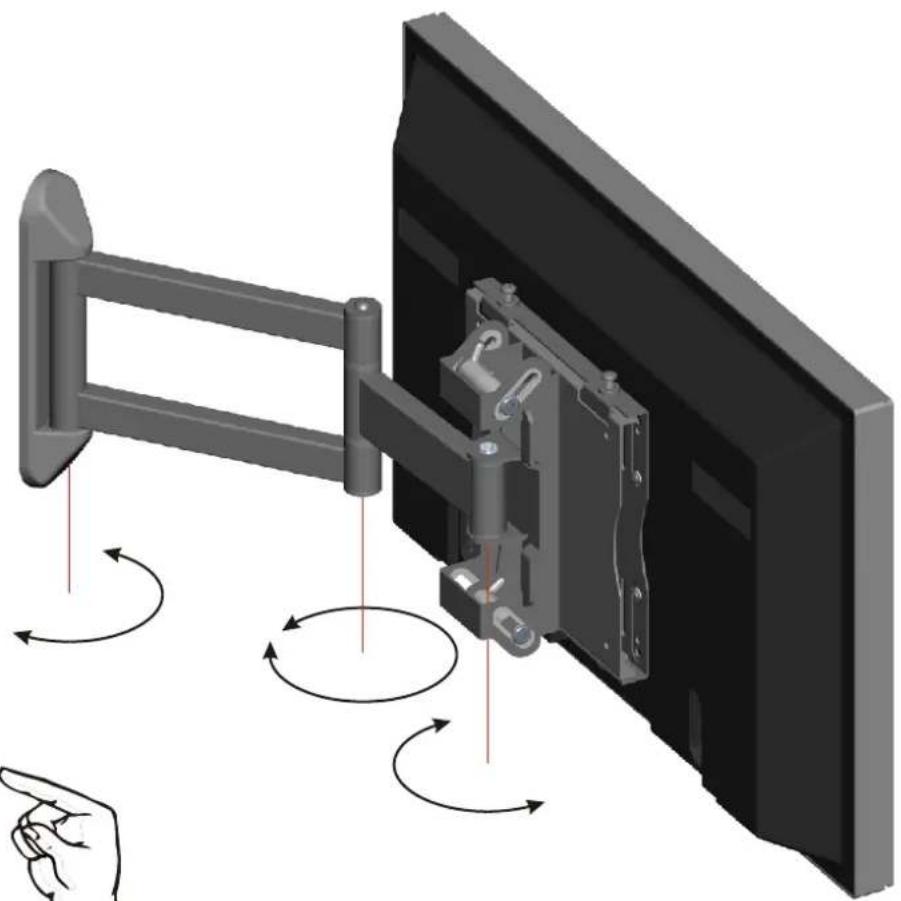

Le support peut-il incliner ou pivoter ?

Oui, ce support permet l'inclinaison et la rotation pour ajuster l'angle de vision optimal.

Quel est le poids maximum supporté ?

Le support peut supporter jusqu'à 50 kg (estimation). Vérifiez que le poids de votre écran ne dépasse pas cette limite.

Comment fixer le support sur un mur en béton ?

Utilisez les chevilles K12 ou K16 fournies. Percez des trous aux dimensions indiquées, insérez les chevilles, puis fixez la plaque murale avec les vis.

Que faire si les vis fournies ne conviennent pas à mon écran ?

Contactez le service client AVF pour obtenir un kit d'adaptation. Vous pouvez aussi acheter des vis M4, M5, M6 ou M8 de longueur adaptée en magasin.

Le support est-il compatible avec les écrans incurvés ?

Oui, tant que la norme VESA est respectée. La fixation se fait sur la partie plate à l'arrière.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs qui pourraient endommager la peinture.

Y a-t-il une garantie sur ce produit ?

AVF offre généralement une garantie de 5 ans. Conservez la preuve d'achat pour toute réclamation.

Puis-je obtenir des pièces de rechange ?

Oui, contactez le support AVF via leur site web ou par téléphone pour commander des pièces comme les vis ou les chevilles.

MODE D'EMPLOI EPL554PB AVF

(1)

M6 x 45	M6 x 70	M5 x 16	M5 x 25	M5 x 4
M5 x 35	M5 x 45	M4 x 16	K12 - x4	K12 - x4
M4 x 35	M4 x 45	M8 x 20	M8 x 25	K16 - x4
M8 x 35	M8 x 45	M4	M6	L x4
M4	M5	M6	x10	x8
				x2
	M6	R x2

	75mm (2 15/16")	75mm (2 15/16")
OP2	100mm (3 15/16")	100mm (3 15/16")
	100mm (3 15/16")	200mm (7 7/8")
	120mm (4 3/4")	180mm (7 1/16")
	160mm (6 5/16")	100mm - 175mm (3 15/16" - 6 7/8")
	200mm (7 7/8")	100mm (3 15/16")
	200mm (7 7/8")	180mm (7 1/16")
	200mm (7 7/8")	200mm (7 7/8")
OP1	400mm-265mm (15 3/4"-10 7/16")	75mm-200mm (2 15/16"-7 7/8")

(2)

(3)

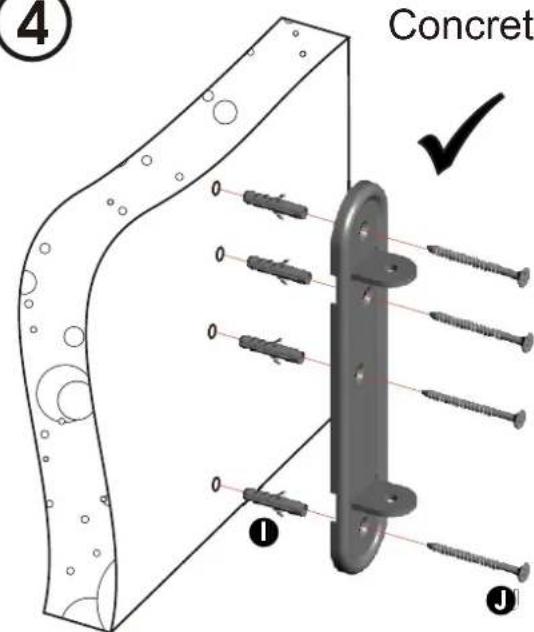

(4)

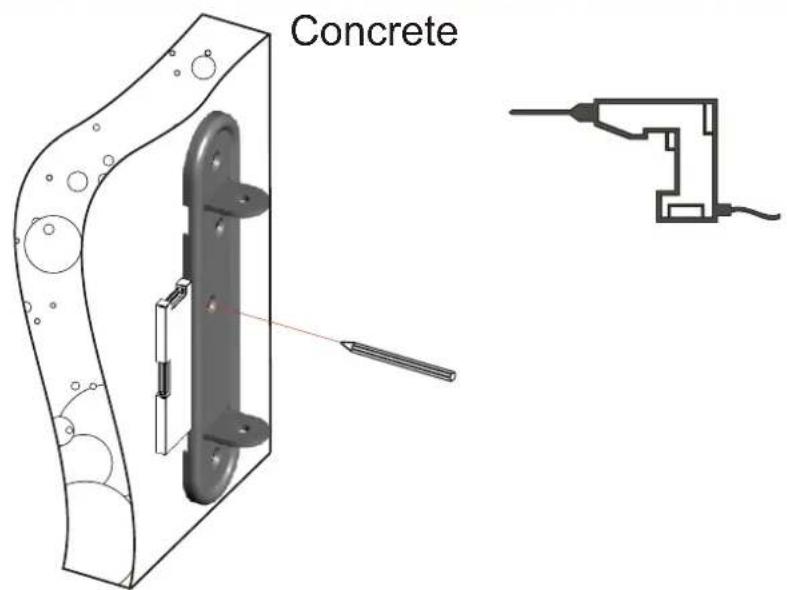

Concrete

9
OPTION
