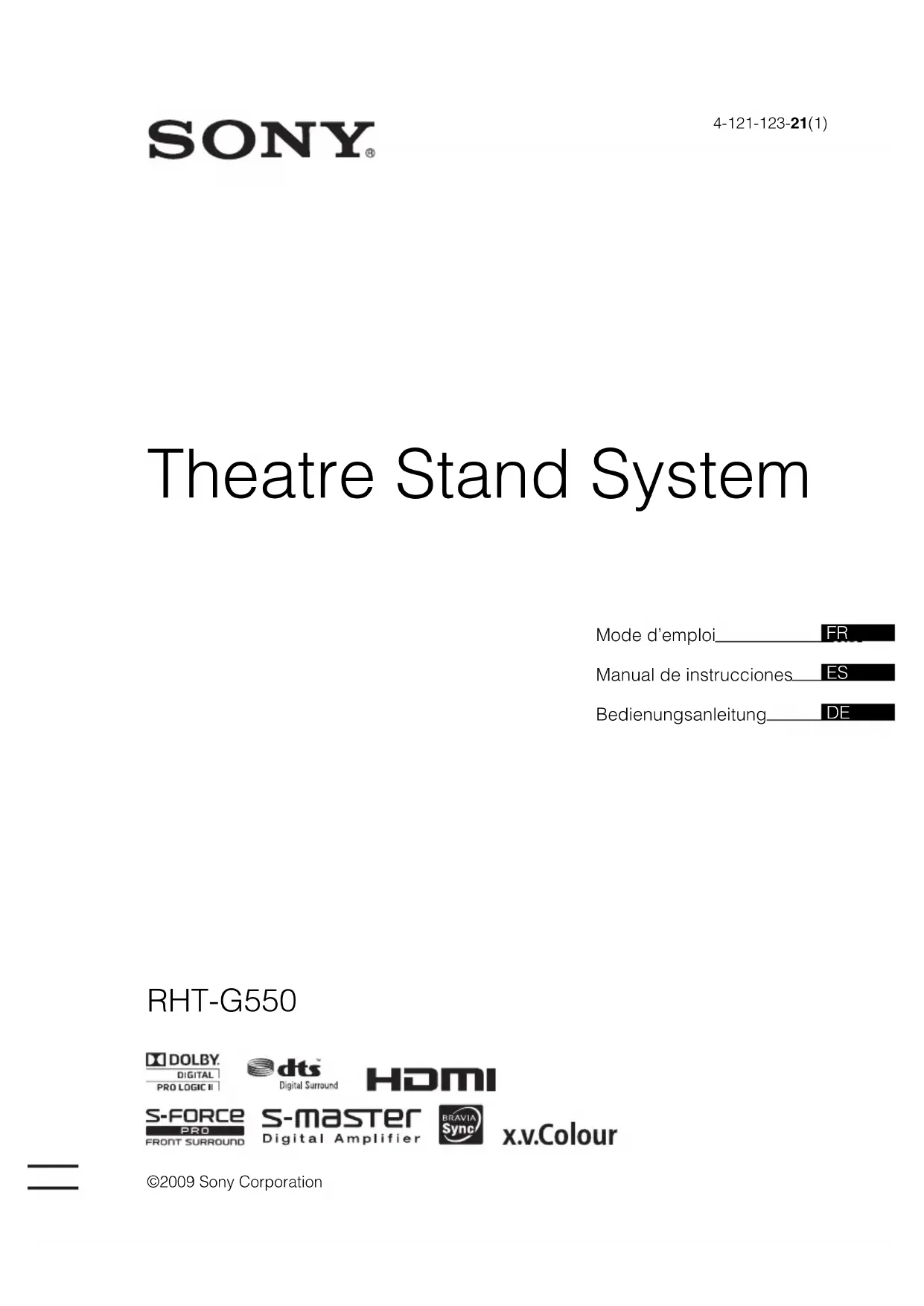

MODE D'EMPLOI RHTG550 SONY

Pour réduire le risque d’incendie, ne recouvrez pas

l’orifice de ventilation de l’appareil avec des journaux,

des nappes, des rideaux, etc. Ne placez pas de flammes

nues, comme des bougies allumées, sur l’appareil.

Pour réduire le risque d’incendie ou d’électrocution,

n’exposez pas cet appareil à des éclaboussures et ne

placez pas d’objets remplis de liquide, comme des

vases, sur l’appareil.

N’exposez pas les piles ou les appareils contenant des

piles à une chaleur excessive comme aux rayons du

soleil, à du feu, etc.

Traitement des appareils

électroniques en fin de

vie (Applicable dans les

autres pays européens

disposant de systèmes

Ce symbole, apposé sur le produit ou sur son

emballage, indique que ce produit ne doit pas

être traité avec les déchets ménagers. Il doit être

remis à un point de collecte approprié pour le

recyclage des équipements électriques et

électroniques. En s’assurant que ce produit est

bien mis au rebut de manière appropriée, vous

aiderez à prévenir les conséquences négatives

potentielles pour l’environnement et la santé

humaine. Le recyclage des matériaux aidera à

préserver les ressources naturelles. Pour toute

information supplémentaire au sujet du

recyclage de ce produit, vous pouvez contacter

votre municipalité, votre déchetterie ou le

magasin où vous avez acheté le produit.

Elimination des piles et

accumulateurs usagés

(Applicable dans les

autres pays européens

disposant de systèmes

Ce symbole, apposé sur les piles et

accumulateurs ou sur les emballages, indique

que les piles et accumulateurs fournis avec ce

produit ne doivent pas être traités comme de

simples déchets ménagers.

symboles pour le mercure (Hg) ou le plomb (Pb)

sont rajoutés lorsque ces piles contiennent plus

de 0.0005% de mercure ou 0.004% de plomb.

En vous assurant que ces piles et accumulateurs

sont mis au rebut de façon appropriée, vous

participez activement à la prévention des

conséquences négatives que leur mauvais

traitement pourrait provoquer sur

l’environnement et sur la santé humaine. Le

recyclage des matériaux contribue par ailleurs à

la préservation des ressources naturelles. Pour

les produits qui pour des raisons de sécurité, de

performance ou d’intégrité de données

nécessitent une connexion permanente à une pile

ou à un accumulateur, il conviendra de vous

rapprocher d’un service technique qualifié pour

effectuer son remplacement. En rapportant votre

appareil électrique en fin de vie à un point de

collecte approprié vous vous assurez que la pile

ou l’accumulateur incorporé sera traitée

correctement. Pour tous les autres cas de figure

toute sécurité de votre appareil, reportez-vous au

manuel d’utilisation. Rapporter les piles ou

information complémentaire au sujet du

recyclage de ce produit ou des piles et

accumulateurs, vous pouvez contacter votre

municipalité, votre déchetterie locale ou le point

Le fabricant de ce produit est Sony Corporation, 1-7-1

Konan Minato-ku Tokyo, 108-0075 Japon. Le

représentant autorisé pour les questions de

compatibilité électromagnétique (EMC) et la sécurité

des produits est Sony Deutschland GmbH, Hedelfinger

Strasse 61, 70327 Stuttgart, Allemagne. Pour toute

les documents relatifs au SAV ou la garantie.4

Ecoute de la radio27

Attribution de noms aux stations

Ecoute du son du téléviseur depuis le

(Commande du son du système)

Mise hors tension du meuble, du téléviseur

et des composants connectés 37

(Mise hors tension du système)

Utilisation de la fonction d’économie

téléviseur et ne vous y suspendez

pas lorsque le téléviseur est

installé sur le meuble.

Le téléviseur risque de

tomber du meuble et de

occasionnant des blessures

graves, voire la mort.

Ne déplacez pas le meuble si le

téléviseur ou un autre

équipement y est installé.

retirer le téléviseur

contraire, le meuble

risque d’être en déséquilibre et de basculer, ce

qui peut entraîner des blessures graves.

Veillez à ne pas coincer le cordon

d’alimentation ou le câble de

raccordement entre le téléviseur

• Le cordon d’alimentation ou le

câble de raccordement

pourraient être endommagés et

provoquer un incendie ou une

le câble de connexion ou le

cordon d’alimentation sous le meuble.

Veillez à ce que les enfants ne

grimpent pas sur le meuble ou à

ce qu’ils ne se glissent pas entre

Si des enfants grimpent

risque de basculer, ce

qui peut entraîner des

blessures graves, voire la mort.

Lorsque vous déplacez le meuble,

ne tenez pas la base.

section du socle risque de se détacher et le

meuble risque de tomber.

AVERTISSEMENT Etagère supérieure6

Ce meuble est conçu uniquement

Vérifiez si ce meuble est mentionné comme un

produit pris en charge dans le mode d’emploi du

Remarque sur la capacité de

Ne placez aucun équipement dépassant le poids

indiqué dans l’illustration ci-dessous. Sinon, il

risque de tomber ou de se briser.

Remarques concernant

• Pour éviter que le meuble ne se déforme, observez les

remarques ci-dessous :

– Installez le meuble sur une surface plane et solide.

telle qu’un tapis, placez une planche sous le

– N’installez pas le meuble dans un endroit chaud et

humide ou à l’extérieur.

• Pour déplacer le meuble, au moins deux personnes

sont nécessaires. Ne déplacez le meuble qu’une fois le

téléviseur et les composants connectés retirés. Dans le

cas contraire, le téléviseur pourrait tomber du meuble

et vous risqueriez de vous blesser. Lorsque vous

déplacez le meuble, tenez la partie inférieure de

l’étagère supérieure. Veillez à ne pas vous coincer les

doigts lorsque vous déplacez le meuble.

• Si un objet ou du liquide venait à pénétrer à l’intérieur

du meuble, débranchez-le et faites-le vérifier par un

technicien qualifié avant de le remettre en marche.

Concernant les sources

votre source d’alimentation locale. La tension de

fonctionnement est indiquée sur l’étiquette située à

l’arrière du meuble.

• Le meuble n’est pas déconnecté du secteur tant qu’il

reste branché sur la prise murale, même si le meuble

proprement dit a été mis hors tension.

une période prolongée, assurez-vous de le

déconnecter de la prise murale. Pour déconnecter le

cordon d’alimentation, tirez sur la fiche et non sur le

• Une des lames de la fiche est plus large que l’autre

pour assurer une meilleure sécurité et ne peut être

insérée dans la prise murale que dans un sens. Si vous

ne pouvez pas insérer la fiche dans la prise murale,

contactez votre revendeur.

• Le cordon d’alimentation doit être remplacé

une anomalie dans l’appareil, débranchez

immédiatement la fiche principale de la prise c.a.

Concernant l’emplacement

prolonger la durée de vie de votre meuble.

• Faites attention lorsque vous installez le meuble sur

des surfaces traitées (avec de la cire, de l’huile, etc.),

car vous risquez de les tacher et de les décolorer.

• Vous risquez d’endommager le revêtement de sol si

du sable ou des saletés, par exemple, sont coincés sous

les pieds du meuble.

Concernant le fonctionnement

Avant de raccorder d’autres composants, assurez-vous

d’éteindre et de débrancher le meuble.

Concernant l’entretien

Nettoyez le meuble, le panneau et les commandes avec

un chiffon doux légèrement imprégné d’une solution

détergente neutre. N’utilisez pas de tampons abrasifs,

Pour toute question ou tout problème concernant votre

meuble, n’hésitez pas à consulter votre revendeur Sony

Ce meuble intègre les systèmes Dolby* Digital et Pro

et les logos et le symbole DTS sont des marques

commerciales de DTS, Inc. © 1996-2008 DTS, Inc.

Tous droits réservés.

dans l’emballage. Cordon optique (1)Télécommande (RM-ANU032) (1)Piles AA (R6) (2)Lien pour câble (1)Etagère (1)Broches de soutien de l’étagère (4)Fil d’antenne FM (1)Antenne cadre AM (1)Mode d’emploi (1) Insertion des piles dans la

Vous pouvez commander le meuble au moyen de

la télécommande fournie. Insérez deux piles AA

(R6) en faisant correspondre les pôles + et – des

piles avec les inscriptions situées à l’intérieur du

• Ne laissez pas la télécommande dans un endroit extrêmement chaud ou humide.• N’utilisez pas simultanément une pile neuve et une pile usagée.• Ne laissez rien tomber dans le boîtier de la télécommande, en particulier lorsque vous remplacez les piles.• N’exposez pas le capteur de télécommande à la lumière directe du soleil ou d’une lampe. Vous risqueriez de l’endommager. Mise en route

Remarques suite10 éviter qu’elles fuient et génèrent de la corrosion,

endommageant ainsi la télécommande.

A propos de la position

dissipation correcte de la chaleur et évitera toute

chute du téléviseur.

A l’arrière, un coin du meuble est coupé de

manière à pouvoir le positionner dans un coin

d’une pièce. Si vous installez le meuble dans un

coin de la pièce, vous avez besoin d’un espace

d’environ 77 cm depuis le coin jusqu’à l’avant

• Veillez à ne pas vous coincer les doigts lorsque vous

installez le meuble.

Installation du meuble

RemarquePlus de 5cm 77 cm11

Par mesure de protection, fixez le téléviseur.

Le téléviseur doit être placé au centre du

meuble, en alignant le bord arrière de la base

du téléviseur avec le bord arrière du meuble.

2 Fixez la courroie de soutien* au meuble

à l’aide d’une vis à bois*.

3 Accrochez la courroie de soutien à la

base du téléviseur, puis fixez-la

convenablement à l’aide d’une vis

* Pour plus de détails sur l’acquisition de la courroie de soutien et des vis, reportez-vous au mode d’emploi fourni avec le téléviseur LCD Sony. Installation de l’étagère

1 Insérez complètement les broches de

soutien de l’étagère (fournies) dans les

quatre orifices du meuble.

Vous pouvez régler la position d’installation

de l’étagère sur trois hauteurs différentes.

2 Installez l’étagère avec ses quatre

encoches reposant sur les broches de

Le bord biseauté de l’étagère doit être

Raccordement de l’antenne

cadre AM La forme et la longueur de l’antenne sont

conçues pour la réception des signaux AM. Ne

démontez pas et ne roulez pas l’antenne.

1 Retirez seulement le cadre du socle en

Vous pouvez regrouper tous les câbles de

raccordement du meuble et d’autres composants

à l’aide du lien pour câble (fourni).

1 Connectez les composants au meuble.

Pour plus de détails, reportez-vous aux

2 Insérez un lien pour câble (fourni) dans

l’orifice situé à l’arrière du meuble

4 Serrez le lien pour câble en tirant sur

Pour délier le lien pour câble

1 Poussez le levier du lien pour câble.

2 Tout en appuyant sur le levier, tirez le lien

pour câble hors de l’orifice.

Pour retirer le lien pour câble à

partir de l’arrière du meuble

1 Pincez les deux pattes du lien pour câble.

2 Tout en pinçant les pattes, tirez sur le lien

HDMI permet de bénéficier aisément d’un son et

d’images de haute qualité.

Toutefois, vous ne pouvez pas bénéficier du

son du téléviseur reproduit par le meuble

uniquement avec une connexion HDMI ; il est

nécessaire de connecter la sortie audio du

téléviseur à l’entrée audio du meuble à l’aide

d’un cordon optique (ou d’un cordon audio*)

En connectant des composants compatibles

Sony « BRAVIA » Sync à l’aide de câbles

HDMI, les « Fonctionnalités de « BRAVIA »

est activée, le signal HDMI provenant du composant

raccordé est envoyé au téléviseur via la connexion

HDMI, même si le meuble est hors tension (mode

veille active). Vous pouvez bénéficier du son et de

l’image du composant sur le téléviseur.

• La prise HDMI a la priorité lorsque vous connectez le

composant au meuble en utilisant simultanément les

prises INPUT OPT, INPUT COAX et HDMI.

• La prise INPUT OPT a priorité lorsque vous

Remarques sur les connexions

• Utilisez un câble High Speed HDMI. Si vous

les images 1080p ne s’affichent pas

• Sony recommande d’utiliser un câble agréé

n’est pas reproduit par un composant connecté

à l’aide du câble HDMI, vérifiez la

configuration de ce composant.

• Il se peut que les signaux audio (fréquence

d’échantillonnage, longueur de bit, etc.)

provenant d’une prise HDMI soient supprimés

modification de la fréquence d’échantillonnage

ou du nombre de canaux des signaux audio

provenant du composant utilisé pour la lecture.

• Si le composant raccordé n’est pas compatible

avec la technologie de protection des droits

d’auteur (HDCP), l’image et/ou le son

provenant de la prise HDMI TV OUT peuvent

être déformés ou absents.

audio au meuble à l’aide de la prise INPUT OPT

correspondantes de vos composants.

Raccordez le cordon d’alimentation en dernier.

Connexion des composants sans prises HDMI Téléviseur, projecteur, etc.

Même si « CTRL: HDMI » est réglé sur « ON », vous

pouvez regarder un magnétoscope, par exemple, qui

ne possède pas de canaux surround, en raccordant ses

prises sortie audio et vidéo directement au téléviseur

plutôt qu’en passant par le meuble.

• La prise INPUT OPT a priorité lorsque vous

connectez la sortie audio du téléviseur à la prise

INPUT OPT et INPUT ANALOG du meuble.

En fonction des paramètres de sortie audio du

composant connecté, le son peut uniquement être

reproduit au format audio 2 canaux. Dans ce cas,

définissez le composant connecté afin qu’il

émette le son au format audio multi-canaux

(PCM, DTS, Dolby Digital). Pour plus de détails

sur les différents paramètres, reportez-vous au

mode d’emploi fourni avec le composant

DIGITAL MEDIA PORT lorsque le meuble est sous

HDMI est activée alors que le

meuble est hors tension.

Eteint : Le meuble est mis hors tension et

la fonction Commande pour

HDMI est désactivée.

B ?/1 (marche/veille)

A chaque pression sur cette touche, la

source d’entrée change successivement

dans l’ordre suivant :

Affichage du panneau frontal

Témoin et boutons du panneau

de graves. Ce réglage s’applique à tous les

pour valider la sélection.

E MENU Appuyez sur cette touche pour régler une

station radio ou pour attribuer un nom à la

station présélectionnée (page 26, 28).

frontal. Elle peut être définie sur un des

est possible que les opérations ci-dessous

fonctionnent différemment ou que vous ne

puissiez pas les réaliser.

Appuyez sur cette touche pour sélectionner

un élément du menu et accéder à la

H N (lecture)/X (pause)/x (arrêt)

1 Mettez le téléviseur sous tension et

choisissez un programme.

Pour plus de détails, reportez-vous au mode

d’emploi de votre téléviseur.

2 Mettez le meuble sous tension.

Regarder la télévision ConseilVOLUMEMUTINGTUNING - PRESET Pour plus de détails, reportez-vous au mode

d’emploi de votre téléviseur.

5 Réglez le volume en appuyant sur

• Il se peut que le son soit reproduit par le haut-parleur

du téléviseur. Dans ce cas, réduisez le volume de ce

Utilisation de Blu-ray Disc,

DVD, « PlayStation 2 » ou

Pour plus de détails, reportez-vous au mode

d’emploi de votre téléviseur.

• Même en cas de lecture Dolby True HD, Dolby

multicanaux, dans toute la mesure du possible.

Utilisation d’un composant

le téléviseur si « CTRL: HDMI » est réglé sur « ON ».

• Pour bénéficier du son d’un composant sans en

afficher les images lorsque « CTRL: HDMI » est

réglé sur « ON », mettez tout d’abord le téléviseur

hors tension, puis réinitialisez l’alimentation du

tension, tous les composants connectés au téléviseur

seront mis hors tension en raison de la fonction

6 Appuyez sur X/x pour sélectionner le

numéro prédéfini de votre choix.

9 Répétez les étapes 2 à 8 pour

enregistrer d’autres stations.

Présélection de stations

mémoire du meuble (voir « Présélection de

stations radio » (page 26)).

le meuble se règle sur une station prédéfinie.

3 Réglez le volume en appuyant sur

automatique manuellement, appuyez sur

Vous ne bénéficierez d’aucun effet stéréo, mais

la réception s’améliorera.

2 Appuyez plusieurs fois sur X/x jusqu’à ce

que « FM Mode? » apparaisse dans

affichage du panneau frontal, puis appuyez

• Pour améliorer la réception, réorientez le fil d’antenne FM (fourni). Ecoute de la radio VOLUMEMUTINGTUNING - PRESET - 1 Appuyez plusieurs fois sur INPUT SELECTOR + ou – à jusqu’à ce que

« FM » ou « AM » apparaisse dans

Appuyez sur X/x pour sélectionner un

caractère, puis appuyez sur c pour déplacer

le curseur jusqu’à la position suivante.

Des lettres, des chiffres et d’autres symboles

peuvent être saisis pour un nom de station

appuyez sur X/x pour sélectionner le

panneau frontal et le nom de la station est

• Vous pouvez vérifier la fréquence dans l’affichage du panneau frontal en appuyant plusieurs fois sur DISPLAY. Affichage de la fréquence ou

du nom de la station dans

l’affichage du panneau frontal

Lorsque le meuble est réglé sur « FM » ou

« AM », vous pouvez vérifier la fréquence à

l’aide de l’affichage du panneau frontal.

Appuyez sur DISPLAY.

Chaque fois que vous appuyez sur DISPLAY, le

nom de la station et la fréquence alternent dans

l’affichage du panneau frontal.

• Le nom de la station est affiché si vous avez saisi un nom pour une station prédéfinie.• Après quelques secondes, l’affichage du panneau frontal bascule entre la fréquence et le nom de la station. Attribution de noms aux

stations prédéfinies

RemarqueConseilConseils29

avec le signal de programme normal. Ce tuner

propose des fonctionnalités RDS pratiques,

comme l’affichage du nom de la station. Le

système RDS est uniquement disponible pour les

* Toutes les stations FM n’offrent pas le service RDS ou ne fournissent pas le même type de services. Si vous n’êtes pas familiarisé avec le système RDS, consultez vos stations radio locales pour plus d’informations sur les services RDS dans votre région.

Réception d’émissions RDS Sélectionnez simplement une station de la

panneau frontal bascule entre la fréquence et le

* Si aucune émission RDS n’est réceptionnée, le nom de la station n’apparaît pas dans l’affichage du panneau frontal.• Le système RDS risque de ne pas fonctionner correctement si la station sélectionnée ne transmet pas le signal RDS correctement ou si le signal est de faible puissance.• Lorsque le nom d’une station est affiché, vous pouvez en vérifier la fréquence en appuyant plusieurs fois sur DISPLAY. Utilisation du système RDS

RemarqueConseil30 • Le réglage par défaut du champ acoustique de « DMPORT » est « FLAT ». Pour les autres sources, il s’agit de

• L’enceinte centrale ne produit aucun son dans les champs acoustiques adaptés à une source musicale.

• Si vous appuyez sur la touche THEATRE de la télécommande d’un téléviseur Sony alors que « CTRL: HDMI »

est réglé sur « ON », le champ acoustique devient « MOVIE » (cela ne s’applique cependant pas à certains

NEWS* Reproduit clairement la voix du commentateur.

SPORTS* Reproduit le son réaliste et clair des commentaires de suivi avec

des effets surround tels que les acclamations, etc.

GAME* Reproduit le son puissant et réaliste le mieux adapté aux jeux

même à faible volume. Elle est utile pour profiter

pleinement de la reproduction du son la nuit.

Pour annuler le mode Nuit, appuyez à nouveau

• Vous pouvez écouter du son Dolby Digital à faible

volume en utilisant AUDIO DRC (page 41).

ConseilVOLUMEMUTINGTUNING - regardant la télévision, vous pouvez choisir

d’émettre le son depuis le haut-parleur du

téléviseur ou depuis les enceintes du meuble.

• Mise hors tension du système : Lorsque vous

mettez le téléviseur hors tension, le meuble et

les composants connectés sont également mis

hors tension simultanément.

COMMANDE POUR HDMI est une norme de

fonction de contrôle mutuel utilisé par CEC

(Consumer Electronics Control) pour HDMI

correctement dans les cas

• Lorsque vous raccordez ce meuble à un

composant qui ne correspond pas à la fonction

• Lorsque vous connectez le meuble et les

composants à l’aide d’une connexion autre que

Reportez-vous au mode d’emploi du composant.

Fonctionnalités de « BRAVIA » Sync

Qu’est-ce que « BRAVIA »

Commande pour HDMI du meuble et du

composant connecté peut être réglée

simultanément en réglant la fonction Commande

1 Veillez à ce que le meuble soit connecté

au téléviseur et aux composants

connectés (qui doivent être

compatibles avec la fonction

Commande pour HDMI) à l’aide de

câbles HDMI (non fournis).

2 Mettez sous tension le meuble, le

Commande pour HDMI pour les

composants connectés.

La fonction Commande pour HDMI du

meuble et du composant connecté est

simultanément activée.

Pendant le réglage, « SCANNING »

« COMPLETE » n’apparaît pas

après exécution des étapes

Commande pour HDMI est activée.

Préparation de « BRAVIA »

Pour plus de détails sur le réglage du

composant connecté, reportez-vous au

mode d’emploi de celui-ci.

7 Sélectionnez l’entrée du meuble

Commande pour HDMI (SAT/CATV,

DVD, BD), puis répétez l’étape 6.

Désactivation de la fonction

Commande pour HDMI Désactivez la fonction Commande pour HDMI

lorsque vous connectez des composants non

compatibles avec « BRAVIA » Sync, ou qui ne

disposent pas de prises HDMI, etc.

1 Appuyez sur AMP MENU.

2 Appuyez plusieurs fois sur X/x jusqu’à

• Même si le meuble est éteint (mode veille active), le signal HDMI est transmis par le composant connecté au téléviseur via la connexion HDMI. Vous pouvez bénéficier du son et de l’image du composant sur le téléviseur.• Selon le téléviseur, il est possible que le début du contenu ne soit pas reproduit. Vous pouvez écouter le son du téléviseur à partir

des enceintes du meuble au moyen d’une

opération simple. Pour plus de détails, reportez-

vous au mode d’emploi du téléviseur.

Appuyez sur ?/1 pour activer le meuble.

Le son est reproduit par le haut-parleur du

meuble. Le son est reproduit par le haut-parleur

du téléviseur lorsque vous mettez le meuble hors

• Si le téléviseur est activé avant le meuble, le son du téléviseur n’est pas reproduit pendant un moment.• Si vous connectez un téléviseur qui ne dispose pas de la fonction Commande du son du système, celle-ci ne fonctionne pas.• Vous pouvez régler le volume et désactiver le son du meuble à l’aide de la télécommande du téléviseur. Utilisation de Blu-ray Disc/

(Lecture une touche)

téléviseur depuis le

Si la fonction Commande du son du système est

active et si la méthode de sortie passe

automatiquement des enceintes du téléviseur aux

enceintes du meuble, le son reproduit risque

d’être puissant, en fonction du réglage du niveau

de volume du meuble. Vous pouvez empêcher

ceci en limitant le niveau maximum du volume.

1 Appuyez sur AMP MENU.

2 Appuyez plusieurs fois sur X/x jusqu’à

• Cette fonction est uniquement disponible si la fonction Commande pour HDMI est activée.• Cette fonction n’est pas disponible si la méthode de sortie passe du haut-parleur du meuble au haut-parleur du téléviseur.• Nous vous recommandons de définir le niveau maximum du volume sur un niveau quelque peu inférieur à votre volume d’écoute habituel.• Quel que soit le niveau maximum du volume défini, les touches VOLUME +/– du meuble et de la télécommande sont actives.• Si vous ne souhaitez pas limiter le niveau maximum du volume, sélectionnez « MAX ». Lorsque vous mettez le téléviseur hors tension à

l’aide de la touche POWER de la télécommande

du téléviseur, le meuble et les composants

connectés sont automatiquement désactivés.

• Si le téléviseur se met hors tension et passe en mode veille, la consommation électrique du meuble est réduite lorsque la fonction d’économie d’énergie est activée.• En fonction de l’état, les composants connectés peuvent ne pas être mis hors tension. Pour plus de détails, reportez-vous au mode d’emploi fourni avec les composants raccordés.RemarquesConseils

(Mise hors tension du système)

mode veille active, si le téléviseur est mis hors

tension, la transmission du signal HDMI

s’interrompt et la consommation électrique est

1 Appuyez sur AMP MENU.

lieu que lorsque le téléviseur est

• OFF : Aucune réduction. La transmission

• En fonction de vos composants, la reproduction de

son ou d’image peut prendre du temps.

Utilisation de la fonction

d’économie d’énergie

VOLUMEMUTINGTUNING - Les réglages par défaut sont soulignés. * Reportez-vous à la section « Fonctionnalités de « BRAVIA » Sync » (page 33).** Ce réglage apparaît uniquement lorsque « CTRL: HDMI » est défini sur « ON ». 1 Appuyez sur AMP MENU pour activer le

2 Appuyez plusieurs fois sur C/X/x/c

Les pages suivantes décrivent chaque paramètre.

Configuration avancée

Sélections et réglages à

lorsque le meuble reçoit un signal diffusé en

« DUAL MONO » apparaisse,

puis appuyez sur ou c.

• MAIN : Lecture du canal principal

gauche et le son secondaire

par l’enceinte droite.

4 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

RemarqueVOLUMEMUTINGTUNING - Vous pouvez retarder le son à l’aide de cette

fonction lorsque l’image est plus lente que le

1 Appuyez sur AMP MENU.

3 Appuyez sur X/x pour sélectionner le

4 Appuyez sur AMP MENU.

Le menu AMP est désactivé.

• Il se peut que vous soyez incapable de régler parfaitement le décalage entre le son et l’image à l’aide de cette fonction. • Cette fonction n’est utile qu’avec Dolby Digital, DTS et une entrée PCM linéaire (2 canaux) par cordon coaxial (audio), optique (audio) ou HDMI. Reproduction du son

Dolby Digital à faible volume

prévue par l’ingénieur du son au

moment de l’enregistrement.

• MAX : Compresse complètement la

réglage de l’affichage du panneau

Utilisation de la minuterie

Vous pouvez programmer l’extinction du

ainsi au son de la musique. Vous pouvez régler

cette heure par incréments de 10 minutes.

1 Appuyez sur AMP MENU.

2 Appuyez plusieurs fois sur X/x jusqu’à

• Cette fonction est disponible uniquement sur ce

meuble et ne fonctionne pas sur le téléviseur raccordé

ou sur d’autres composants.

RemarqueVOLUMEMUTINGTUNING - guide de dépannage pour tenter de remédier au

problème. Si le problème persiste, consultez

votre revendeur Sony le plus proche.

Caractéristiques générales

L’appareil ne se met pas sous tension. • Vérifiez que le cordon d’alimentation est

correctement raccordé.

Si les messages « PROTECTOR » ou « PUSH POWER » apparaissent en alternance sur l’affichage du panneau frontal. Appuyez sur ?/1 pour désactiver le meuble,

puis vérifiez le point suivant une fois le

message « STANDBY » disparu.

Une fois le point ci-dessus vérifié et les

problèmes éventuels résolus, mettez le

meuble sous tension. Si vous ne trouvez pas

la cause du problème alors que vous avez

vérifié le point ci-dessus, consultez le

revendeur Sony le plus proche.

Le son multi-canaux Dolby Digital ou DTS n’est pas reproduit. • Vérifiez que le DVD, le Blu-ray Disc, etc.

est cours de lecture est enregistré en

Dolby Digital ou DTS.

• Lorsque vous raccordez le lecteur Blu-ray

sortie audio) du composant raccordé. Vous n’arrivez pas à obtenir les effets surround. • Il est possible que le traitement surround ne

fonctionne pas. Cela dépend du signal

numérique (page 30). Pour vérifier le signal

audio contenant du son surround, même

faible, selon le programme ou le disque.

Aucun son ou un son très faible uniquement est diffusé par les enceintes. • Appuyez sur VOLUME + et vérifiez le

• Appuyez sur MUTING ou VOLUME + pour

annuler la fonction de mise en sourdine.

• Appuyez sur SOUND FIELD +/–, puis

vérifiez le champ acoustique sélectionné.

Le son est en retard sur l’image du téléviseur.

•Réglez «A/V SYNC» sur «OFF» si «A/V SYNC » est réglé sur « ON ».

Composants raccordés

Aucun son n’est reproduit ou le son est extrêmement faible, indépendamment du composant sélectionné. • Vérifiez que ce meuble et les composants

sont raccordés correctement.

• Vérifiez que ce meuble et le composant

sélectionné sont sous tension.

• Vérifiez que le volume n’est pas réglé au

• Vérifiez que le composant est correctement

dans les prises du composant et du meuble.

Commande pour HDMI Si vous rencontrez l’une des difficultés

suivantes lors de l’utilisation de « BRAVIA »

Sync, consultez ce guide de dépannage pour

tenter de remédier au problème.

La fonction Commande pour HDMI est sans

• Vérifiez la connexion HDMI (page 14).

• Veillez à ce que le composant connecté soit

compatible avec la fonction Commande

• Vérifiez les réglages de la Commande pour

HDMI du composant connecté. Reportez-

vous au mode d’emploi fourni pour le

• Si vous modifiez la connexion HDMI,

d’alimentation ou, en cas de coupure de

courant, répétez les procédures de

« Fonctionnalités de « BRAVIA » Sync »

correctement si vous sélectionnez un

composant qui n’est pas compatible avec la

fonction Commande pour HDMI du

du meuble et du téléviseur.

• Vérifiez le volume du meuble et du

• Sélectionnez correctement l’entrée du

meuble et du téléviseur.

• Si la fonction Commande pour HDMI est

désactivée ou si le composant sélectionné

n’est pas compatible avec la fonction

Commande pour HDMI, désactivez le son

du meuble ou du téléviseur.

La fonction Mise hors tension du système ne

connectés lorsque vous mettez le téléviseur

hors tension. Pour plus de détails, reportez-

vous au mode d’emploi du téléviseur.

Le meuble est hors tension lorsque vous

mettez le téléviseur hors tension.

• Lorsque la fonction Commande pour HDMI

système est active et le meuble est mis hors

tension lorsque vous mettez le téléviseur

HDMI OUT ne sont pas inversées.45

l’image et le son sont émis depuis le

composant HDMI sélectionné lors de la

dernière mise hors tension du meuble. Si

vous utilisez un autre composant, mettez-le

en mode de lecture et exécutez la Lecture

une touche, ou mettez le meuble sous tension

pour sélectionner le composant HDMI à

• Veillez à ce que « POWER SAVE » soit

avec le « BRAVIA » Sync au meuble

la télécommande situé sur le meuble.

• Retirez tous les obstacles se trouvant entre la

télécommande et le meuble.

• Si les piles de la télécommande sont usées,

Le volume diminue si la méthode de sortie passe du haut-parleur du téléviseur au haut-parleur du meuble. • La fonction de Limite du volume fonctionne.

Pour plus de détails, reportez-vous à la

section « Utilisation de la fonction de Limite

du volume » (page 37).

Si après avoir suivi les étapes ci-

toujours pas correctement,

réinitialisez le meuble comme

« COLD RESET » apparaît et le meuble est

réinitialisé. Le menu AMP, le champ

acoustique, etc. retrouvent leurs réglages

* L’étagère peut être installée à trois niveaux (1, 2

avancé que la technologie Dolby Surround Pro

Logic. Dans ce format, le son stéréo émis par les

enceintes surround avec une gamme de

fréquences étendue et un canal de caisson de

graves pour les graves profonds est produit

indépendamment. Ce format est aussi appelé

« 5.1 », car le canal du caisson de graves compte

pour 0.1 canal (étant donné qu’il ne fonctionne

que lorsqu’un effet de graves renforcé est

requis). Les six canaux de ce format sont

enregistrés séparément pour obtenir une

meilleure séparation des canaux. De plus, étant

donné que tous les signaux sont traités

numériquement, ils sont moins dégradés.

Cette technologie est compatible avec le son

surround à 5.1 canaux. Ce format comprend le

canal arrière stéréo et intègre également un canal

de caisson de graves discret. Le DTS fournit les

mêmes 5.1 canaux discrets de haute qualité audio

numérique. Une séparation efficace des canaux

sont enregistrées de façon discrète et traitées de

numérique, vous permettant de bénéficier d’un

son et d’une image numériques de haute qualité.

La spécification HDMI prend en charge la

technologie HDCP (High-bandwidth Digital

S-Force PRO Front Surround

d’une toute nouvelle méthode de traitement et

d’un nouveau DSP avancé pour mener à bien

cette tâche. Cette nouvelle technologie, nous

l’avons baptisée S-Force PRO Front Surround.

Par rapport aux anciennes technologies surround

surround sans nécessiter d’enceintes arrière.

qui réduit efficacement la fragmentation du son

et le scintillement pour restituer des voix

cristallines et le son original avec une parfaite

fidélité. La section d’amplification compacte

présente une puissance élevée et des

performances thermiques améliorées.

turquoise des mers du Sud.

« x.v.Color » est un nom promotionnel donné

aux produits capables de reproduire un espace de

couleurs étendu basé sur les normes xvYCC. Il

s’agit d’une marque de Sony Corporation.

xvYCC est une norme internationale définissant

les caractéristiques techniques de l’espace de

couleurs à gamme étendue des signaux vidéo. La

gamme de couleurs de xvYCC est plus large que

celle de sRGB, norme utilisée avec le système de

deshacerse de la batería. El reciclaje de

materiales ayuda a conservar los recursos

existe un riesgo de que la sección del plinto

inmediatamente el enchufe de la toma de

habitación. Si instala el soporte en la esquina de

una habitación, es necesario disponer de un

espacio de aproximadamente 77 cm desde la

esquina de la habitación hasta la parte frontal del

Instalación de la estantería

1 Inserte correctamente las clavijas de

apoyo de la estantería (suministradas)

en los cuatro orificios del soporte.

Es posible ajustar la posición de instalación

Conexión de la antena cerrada

de AM La forma y la longitud de la antena están

suavemente para asegurarse de que

está bien conectada.

número de canales de las señales de emisión de

audio del componente en reproducción.

• Si el componente conectado no es compatible

y audio directamente al televisor en lugar de

conectarlas al soporte.

la salida de audio del componente conectado. En

este caso, ajuste el componente conectado para

Conexión del cable de alimentación de ca

que se esté decodificando.

entrada seleccionada, la señal de entrada de

CLASSIC Recrea la atmósfera de un concierto de música clásica.

ROCK Proporciona un sonido potente, ideal para escuchar música rock.

POP Proporciona un sonido excitante, ideal para escuchar música pop.

produce únicamente si el televisor se

señal HDMI se produce sin

interrupciones aunque el soporte se

de ahorro de energía VOLUMEMUTINGTUNING - PRESET - restante) cambiará de la siguiente forma:

procedimiento de “Características de

“BRAVIA” Sync” (página 34).

• Si conecta o desconecta el cable de

avanzado decodificador de sonido envolvente de

matriz de alta pureza, que extrae las propiedades

espaciales de la grabación original sin añadir

sonidos nuevos ni matices tonales.

amplia que la de RGB, la cual se utiliza con el

sistema de televisión actual.

Stellen Sie die Anlage nicht in einem geschlossenen

• Sie können die Lautstärke des Racks über die Fernbedienung des Fernsehgeräts regulieren oder den Ton ganz ausschalten. Die Funktion Maximale
