MODE D'EMPLOI HD Max Dune

• Sous réserve de disponibilité des flux UDP/RTP de votre fournisseur d’accès. ** Tuner TNT HD sur clef USB non inclus et vendu séparément. *** Le navigateur Internet intégré est limité et peut ne pas fonctionner sur certains sites. Français30 Dune HD Max Quick Start Guide Contenu de la boîte

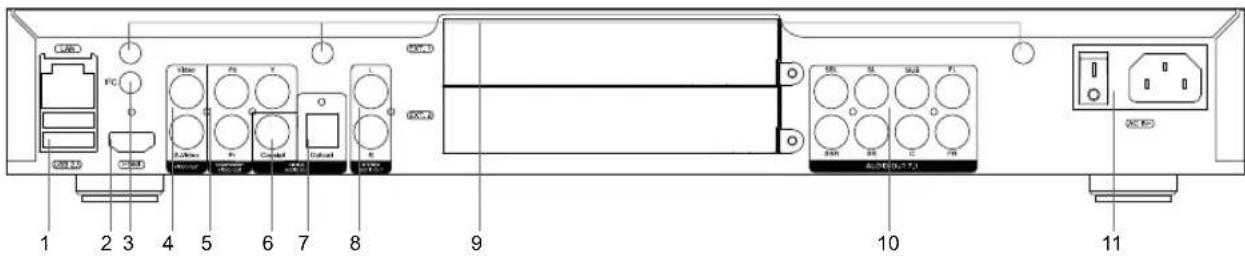

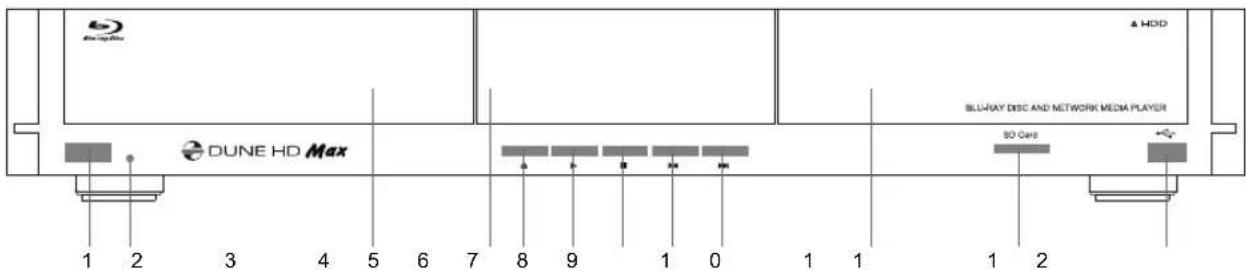

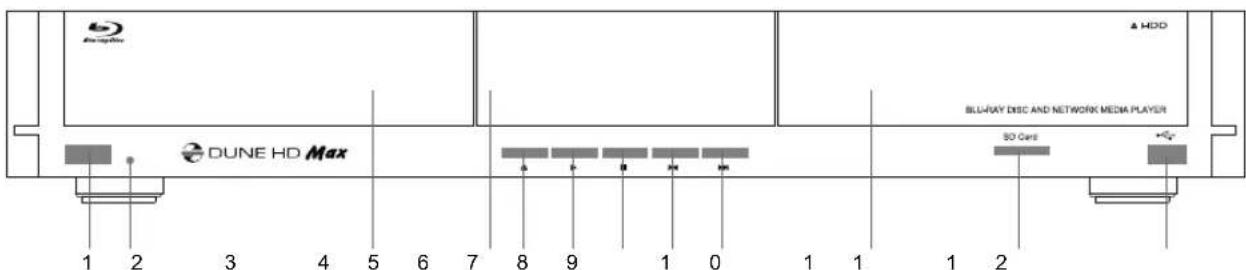

NOTE: Des accessoires supplémentaires (optionnels) peuvent être inclus dans la boîte en fonction du pays, du distributeur et de la configuration du lecteur. Vues extérieures Face avant Panneau arrière

1. Bouton Marche/Arrêt

11. Port carte mémoire SD

3. Bus dédié (I2C) (pour la connexion de futurs

appareils externes) *

4. Sortie vidéo composite et S-Vidéo

5. Sortie vidéo composante (Y/Pb/Pr)

• Non compatible avec des écouteurs ou autres appareils A/V ; Brancher des écouteurs ou tout autre appareil A/V peut endommager votre équipement.

6. Sortie numérique coaxiale

7. Sortie numérique optique

8. Sortie stéréo analogique

9. Ouvertures pour antennes Wi-Fi optionnelles

10. Sortie multicanal analogique (7.1)

11. Interrupteur Marche/Arrêt

3. Cordon d’alimentation

6. Guide de démarrage rapide

Français Télécommande

1. Indicateur de commande — clignote en réponse à la pression de

touches sur la télécommande.

2. EJECT — ouverture/fermeture du tiroir du lecteur optique. MUTE

— Mise en sourdine du son. Mode — Changement de sortie vidéo; peut s’appliquer à d’autres fonctions du lecteur. POWER— mise en veille du lecteur.

3. A (rouge), B (Vert), C (Jaune), D (Bleu) — accès aux fonctions

des disques Blu-ray ; peut s’appliquer à d’autres fonctions du lec- teur.

4. 0-9 — clavier numérique et alphabétique ; peut s’appliquer à

d’autres fonctions du lecteur.

5. SEARCH— permet l’accès à une position défi nie durant la lecture.

ZOOM— permet de modifi er le ratio d’agrandissement de l’image durant la lecture. SETUP— permet l’entrée/sortie au menu régla- ges ainsi que la modifi cation d’options en cours de lecture.

6. V+/V- (volume plus/ volume moins) — contrôle du volume.

7. P+/P- (page plus / page moins) — défi lement haut /bas dans di-

verses listes, peut s’appliquer à d’autres fonctions du lecteur.

8. Flèches (Gauche, Droite, Bas, Haut), ENTER, RETOUR, TOP

MENU, POP UP MENU, INFO — touches principales de contrôle du lecteur (navigation entre les options à l’écran, validation de l’op- tion sélectionnée, retour à l’écran précédent, aller au menu prin- cipal, affi chage du menu popup et de ses options, affi chage des informations ; peut s’appliquer à d’autres fonctions du lecteur.

9. LECTURE, PAUSE, STOP, RALENTI, RETOUR ARRIERE, AVAN-

CE RAPIDE, PRECEDENT, SUIVANT — Contrôle de lecture

10. SOUSTITRES, ANGLE/ROTATION, AUDIO, ENR, DUNE, URL—

Contrôle de lecture ainsi que d’autres fonctions du lecteur. NOTES: ● Utilisez des piles alkaline AAA ● Respectez la polarité des piles. ● Dirigez bien la télécommande vers le lecteur. Aucun obstacle ne doit se trouver entre la télécommande et le lecteur. ● Si la télécommande ne fonctionne que sur une courte distance ou ne fonctionne pas du tout, assurez vous de remplacer les piles. ● Certaines touches de la télécommande peuvent avoir plusieurs fonctions selon le mode de lecture. ● Certaines touches de la télécommande ne sont disponibles que dans certains modes ou pendant la lecture de certains contenus.

Dune HD Max Quick Start Guide Démarrage Retirez le film transparent protecteur de la façade avant du lecteur. Pour la bonne marche du lecteur, assurez-vous d’avoir au moins 10cm d’espace libre de chaque coté du lecteur. Assurez-vous que les piles sont installées dans la télécommande. Connectez le lecteur à votre téléviseur ou à tout autre équipement A/V de manière appropriée. Préférez l’utilisation de la connexion HDMI pour une qualité d’image et de son optimale. Assurez-vous d’éteindre le lecteur ainsi que tous les équipements A/V avant d’effectuer les branchements. Assurez-vous que votre téléviseur et vos différents appareils A/V soient bien configurés au niveau des entrées. Allumez le lecteur. Le lecteur effectue sa procédure d’initialisation, qui peut prendre jusqu’à une minute. Durant le démarrage, le logo

DUNE” s’affiche à l’écran. ● Si le logo

DUNE” n’apparait pas lors du démarrage du lecteur, cela vient peut-être d’un problème de connexion entre le lecteur et votre diffuseur ou bien d’une mauvaise sélection d’entrée vidéo. Si tel est le cas, vérifiez vos câbles ainsi que les réglages vidéo de votre diffuseur, remplacez les câbles si néces- saire ou choisissez une autre manière de connecter le lecteur au diffuseur. ● Si vous voyez le logo

DUNE” sur votre écran lorsque vous allumez le lecteur et qu’il disparaît sans qu’aucune image n’apparaisse pendant au moins 10 secondes, cela veut dire qu’il y a un problème de sortie vidéo du lecteur. Dans ce cas veuillez appuyer sur la touche

MODE” de la télécommande et utilisez les touches

5” pour changer de résolution vidéo (cf. Réglage rapide de sortie vidéo). Finalement, vous devriez voir apparaitre le menu principal du lecteur. L’écran principal se compose d’élé- ments permettant à l’utilisateur d’accéder aux différents périphériques (internes ou externes) ou réseaux et d’accéder aux paramètres du lecteur. Vous pouvez accédez aux réglages du lecteur en sélectionnant l’icone

SETUP” sur l’écran principal du lecteur ou tout simplement en appuyant sur la touche

SETUP” de la télécommande. Vous pouvez égale- ment régler les paramètres vidéo, audio et réseau. Pour choisir la langue du lecteur, veuillez sélectionner “Setup / General / Interface language”. Utilisez les touches

RETURN” de la télécommande pour naviguer à travers les menus du lecteur. Utilisez la touche

MENU” de la télécommande pour afficher la liste des commandes disponibles. Utilisez la touche

INFO” de la télécommande pour afficher les infor- mations disponibles sur l’élément sélectionné. Réglage rapide de sortie vidéo La touche “MODE” de la télécommande permet de régler de façon rapide les modes de sorties vidéo sans passer par le menu setup du lecteur ; ce qui peut être utile si aucune image n’apparaît après allumage du lecteur. Press the “MODE” RC button and then one of the RC buttons “1”, “2”, “3”, “4”, or “5” to switch to one of the following video output modes respectively: Appuyez sur la touche “MODE” de la télécommande puis sur l’une des touches “1”, “2”, “3”, “4”, ou “5” afi n de commuter entre les différents modes de sortie vidéo suivants:

Après affi chage de l’image à l’écran, appuyez sur la touche “ENTER” de la télécommande, allez ensuite dans le menu setup du lecteur afi n d’effectuer des réglages de sortie vidéo plus précis si nécessaire. NOTE : La procédure de réglage rapide de sortie vidéo ne peut être utilisée en mode lecture. Pour assurer le bon déroulement de la procédure, éteignez le lecteur puis rallumez-le et patientez environ 1 minute afi n que le lecteur puisse achever son démarrage.33 Lecture de disques optiques (DVD/Blu-ray/CD,etc…) Pour lire un disque optique, assurez-vous d’être sur le menu principal du lecteur et insérez le disque dans le lecteur optique. Le lecteur va reconnaitre le type de disque et va permettre sa lecture. Suivant la confi - guration du lecteur, la lecture peut démarrer automatiquement ou demander une confi rmation de lecture. Connexion de périphériques USB Pour brancher un périphérique USB, assurez-vous d’être sur le menu principal du lecteur et de le con- necter sur l’un des ports USB. Le lecteur va reconnaitre le périphérique USB qui sera symbolisé par une icône sur le menu principal. Lorsqu’un périphérique USB nécessite une alimentation conséquente (comme un disque dur externe USB), il est préférable d’utiliser une alimentation externe. Le courant fournit par les ports USB peut ne pas être suffi sant pour faire fonctionner correctement le périphérique USB. Ne jamais débrancher ou déconnecter un périphérique USB lorsqu’une opération d’écriture est en cours. Utilisation d’un disque dur interne Avant d’insérer le disque dur interne 3.5” eSATA, assurez-vous d’être sur le menu principal du lecteur, ouvrez la trappe, insérez le disque dur puis refermez la trappe. Le lecteur va reconnaitre le Disque Dur interne qui sera symbolisé par une icône sur l’écran principal. Ne jamais éjecter le DD interne lorsqu’une opération d’écriture est en cours. Il est recommandé d’utiliser des modèles de DD

vert” à moins de 7200 Tr/min, à faible émission de chaleur et à faible consommation électrique ; pour plus d’informations, veuillez vous rendre à l’adresse suivante: http://dune-hd.com/support/hw_compat/ Utilisation de carte mémoire SD Pour insérer une carte mémoire SD, assurez-vous d’être sur le menu principal du lecteur, puis insérez la carte mémoire SD dans l’emplacement prévu à cet effet. Le lecteur va reconnaître automatiquement la carte mémoire qui sera symbolisé par une icône sur l’écran principal. Certaines cartes mémoires SD peuvent ne pas être reconnues par le lecteur ou ne pas fonctionner correctement ; dans ce cas, veuillez utiliser un autre type de carte mémoire SD. Ne pas éjecter la carte mémoire SD lorsqu’une opération d’écriture est en cours. Accéder aux périphériques réseau Pour connecter un périphérique réseau utilisant les protocoles SMB ou NFS, assurez-vous d’être sur le menu principal du lecteur, ensuite pressez la touche “MENU” de la télécommande, puis sélectionnez “Nouveau Dos- sier Réseau” et renseignez les paramètres du périphérique réseau tels qu’ils vous sont demandés. Le lecteur affi chera alors une icône correspondant au périphérique réseau confi guré sur l’écran principal. Pour naviguer dans la liste des ressources réseau accessibles via les protocoles SMB ou UPnP, cliquez sur l’icône ‘’Navigateur Réseau’’ située sur l’écran principal du menu du lecteur. NOTE : Si certaines ressources réseau ne sont pas affi chées par le lecteur, il se peut que vous soyez amenés à patienter quelques minutes, voire à réessayer (ou pressez la touche ‘’MENU’’ de la télécommande et sélectionnez ‘’Rafraîchir’’). Français34 Dune HD Max Quick Start Guide Formatage disque dur Pour formater un disque dur rattaché au lecteur, sélectionnez l’icône correspondante au périphérique sur l’écran principal du menu du lecteur, pressez la touche ‘’INFO’’ sur le télécommande et choisissez ‘’For- mater Disque’’ (pour formater complètement le disque) ou ‘’Formater Partition’’ (pour formater une partition déjà existante uniquement). Le lecteur va formater le disque en utilisant le système ‘’EXT2’’. NOTE : Pour utiliser les disques formatés par le lecteur sur un PC Windows, vous pouvez être amené à installer un logiciel tiers tel que ‘’EXT2FSD’’ (http://www.ext2fsd.com/). Allumage et extinction du lecteur Pour allumer le lecteur, assurez-vous que l’interrupteur situé sur le panneau arrière est sur la position ‘’ON’’ et appuyez sur la touche ‘’POWER’’ sur la télécommande ou le bouton ‘’ON/OFF’’ situé sur la face avant du lecteur. Pour mettre le lecteur en veille, appuyez sur la touche ‘’POWER’’ de la télécommande ou le bouton ‘’ON/ OFF’’ situé sur la face avant du lecteur. Pour sortir du mode veille, appuyez de nouveau sur l’une de ces touches. En fonction des réglages du lecteur (voir menu setup du lecteur), la mise en veille ‘’matérielle’’ ou la mise en veille ‘’simple’’ peuvent être utilisées. Dans le mode mise en veille ‘’matérielle’’, l’extinction complète du lecteur ne fait quasiment consommer aucune énergie. Dans le mode mise en veille ‘’simple’’, le lecteur ne produit plus aucun signal vidéo mais reste actif. Par exemple, si vous avez des périphériques de stockage connectés au lecteur, vous pouvez toujours y avoir accès (fonction ‘’NAS’’ du lecteur). Sortir de la mise en veille ‘’simple’’ ne prend que quelques secondes. Quand le lecteur est en mode veille ‘’simple’’, il continue de consommer de l’énergie de manière significative. Il n’est pas recommandé de laisser le lecteur en mode veille ‘’simple’’ durant trop longtemps si vous n’en avez pas l’utilité. Pour éteindre complètement le lecteur, appuyez sur l’interrupteur situé sur le panneau arrière du lecteur. Veillez à ne pas effectuer cette opération si vous avez des périphériques connectés au lecteur ou si une opération d’écriture est en cours. NOTE: Après l’extinction complète ou mise en veille ‘’matérielle’’ du lecteur, il est recommandé d’attendre environ 1 minute avant de rallumer le lecteur. NAS (Périphérique de Stockage Réseau) Vous pouvez accéder aux périphériques de stockage connectés au lecteur depuis le réseau local par l’intermédiaire des protocoles FTP et SMB. Sur un PC Windows, tapez ‘’ftp://adresse_ip’’ ou ‘’adresse_ip’’ dans l’explorateur Windows ; ‘’adresse_ip’’ étant l’adresse réseau du lecteur. WiFi Vous pouvez utiliser un adaptateur USB WiFi pour connecter le lecteur au réseau local via WiFi. Pour plus d’informations concernant la compatibilité des adaptateurs USB WiFi, veuillez vous rendre à l’adresse suivante : http://dune-hd.com/support/hw_compat/ Restrictions La compatibilité du lecteur avec certains matériels (amplifi cateurs A/V, matériels réseau, disques durs, etc.) peut dépendre de plusieurs facteurs (modèle particulier, installation et usage spécifi que, confi gura- tion du lecteur avec le matériel, etc.). Si le lecteur ne fonctionne pas correctement avec un matériel parti- culier, essayez de modifi er la confi guration du lecteur et du matériel, d’utiliser le matériel différemment ou d’utiliser un autre matériel.35 La compatibilité du lecteur avec certains contenus multimédia (fi chiers, disques, etc.) peut dépendre de plusieurs facteurs (encodage spécifi que de fi chier, confi guration particulière du lecteur, etc.). Si le lecteur ne fonctionne pas correctement avec un contenu multimédia particulier, essayez de modifi er la confi gura- tion du lecteur, ou utilisez un contenu multimédia encodé différemment. Mise à jour du lecteur et informations complémentaires Pour rechercher les dernières mises à jour firmware du lecteur (pouvant améliorer le fonctionnement du lecteur et étendre ses capacités), rendez-vous à l’adresse suivante: http://dune-hd.com/firmware/. Note: Vous pouvez également relier le lecteur à Internet afin d’effectuer la mise à jour en ligne (Setup / Misc / Firmware Upgrade) Pour obtenir les dernières informations et documentations sur l’utilisation du lecteur, rendez-vous aux adresses suivantes: http://dune-hd.com/manuals/ http://dune-hd.com/support/ Support pour cartes d’extension Le lecteur Dune HD Max est équipé de deux ports d’extension situés sur le panneau arrière du lecteur. Les cartes d’extension permettront dans le futur la réception satellite, du câble et de la TNT. De plus amples informations sont disponibles sur le site : http://www.dune-hd.com Support des modules d’extension Les fonctions du lecteur Dune HD Max peuvent évoluer grâce aux modules d’extension de la série Dune HD Smart, comme le Dune HD Smart HE ( 1 DD supplémentaire eSATA 3.5” avec la fonction “insertion à chaud”) et le Dune HD Smart ME (2 ports supplémentaires pour les cartes d’extension). De plus amples informations sont disponibles sur le site: http://www.dune-hd.com Français36 Dune HD Max Quick Start Guide
