M99S - Talkie-walkie MIDLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Talkie-walkie PMR 446 sans licence
Marque	Midland
Modèle	M99S
Nombre de canaux	99 (8 canaux programmables + 16 préprogrammés)
Codes CTCSS	38 codes privés
Puissance d'émission	500 mW PAR
Alimentation	Bloc batterie NiMH rechargeable 4,8 V - 800 mAh (inclus) ou 4 piles AAA alcalines / rechargeables
Autonomie	Jusqu'à 12 heures (avec économie d'énergie)
Température de fonctionnement	-20°C à +55°C
Dimensions	60 x 103 x 25 mm
Poids	103 g (sans batterie)
Afficheur	LCD alphanumérique avec rétroéclairage
Fonction VOX	Activable par la voix, sensibilité réglable sur 2 niveaux (HI/LO)
Portée maximale	Jusqu'à 10 km en champ libre
Verrouillage clavier	Oui
Mode SCAN	Balayage automatique des canaux occupés
Roger Beep	Tonalité de fin d'émission (désactivable)
Chargeur	2 chargeurs de bureau avec adaptateurs secteur inclus
Accessoires inclus	2 talkies-walkies, 2 clips ceinture, 2 blocs batterie, 2 chargeurs de bureau, 2 adaptateurs muraux, 2 oreillettes, guide rapide
Prise accessoire	Jack MIC/CHG 2 broches pour oreillette, micro déporté ou chargeur
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas immerger dans l'eau.
Piles et batteries	Ne pas recharger les piles alcalines. Charger les blocs batterie avant la première utilisation (8 h minimum).
Pièces détachées	Blocs batterie, oreillettes, chargeurs et adaptateurs disponibles auprès du fabricant ou revendeur agréé.

FOIRE AUX QUESTIONS - M99S MIDLAND

Comment allumer et éteindre le talkie-walkie M99S ?

Maintenez la touche PTT enfoncée pendant environ 3 secondes pour allumer ou éteindre l'appareil.

Comment changer de canal sur le Midland M99S ?

Appuyez une fois sur la touche Menu, puis utilisez les touches ▲/▼ pour sélectionner le canal souhaité. Confirmez avec la touche PTT.

Quelle est l'autonomie de la batterie du M99S ?

L'autonomie peut atteindre jusqu'à 12 heures grâce à la fonction d'économie d'énergie automatique.

Comment recharger le bloc batterie du M99S ?

Insérez le talkie-walkie dans le chargeur de bureau fourni. La LED rouge s'allume pour indiquer la charge. La première charge doit durer au moins 8 heures.

Comment activer la fonction VOX (mains-libres) ?

Appuyez trois fois sur Menu jusqu'à voir 'VOX' clignoter. Sélectionnez HI (haute sensibilité) ou LO (basse sensibilité) avec ▲/▼, puis confirmez avec PTT. Pour désactiver, choisissez 'OF'.

Comment régler les codes CTCSS pour un canal privé ?

Après avoir sélectionné un canal de P1 à P8, appuyez deux fois sur Menu pour faire clignoter le code CTCSS. Utilisez ▲/▼ pour choisir un code de 1 à 38 ou 'oF' pour désactiver, puis confirmez avec PTT.

Quelle est la portée maximale du M99S ?

En champ libre et sans obstacle, la portée peut atteindre 10 km. En ville, elle est généralement de 1 à 2 km.

Comment verrouiller le clavier pour éviter les changements accidentels ?

Appuyez sur la touche S pendant plus de 3 secondes. L'icône de verrouillage s'affiche. Seule la touche PTT reste active. Répétez pour déverrouiller.

Que faire si la radio ne s'allume pas ?

Vérifiez que le bloc batterie est correctement inséré et chargé. Si vous utilisez des piles AAA, assurez-vous qu'elles sont alcalines ou rechargeables et correctement orientées.

Puis-je utiliser une oreillette avec le M99S ?

Oui, l'oreillette fournie se branche sur le jack MIC/CHG. Basculez l'interrupteur du micro cravate en position PTT pour un déclenchement manuel ou VOX pour un déclenchement vocal.

MODE D'EMPLOI M99S MIDLAND

Caracteristiques principales: 4

Contenu du M24-S 5

Contenu du M48-S 5

Contenu du M99-S 5

Couverture 5

Compartment batterie et batteries 6

Communicon! 6

Allumer et eteindre la radio 6

Selection du canal 6

Emission 6

Réception 6

Réglage du volume 7

Fonction CALL 7

Touche "menu" 7

Fonction VOX et sa sensibilité 7

Roger Beep: tonalité de fin d'émission 7

Réglageducanal8

Réglage du code CTCSS 8

Afficher le code CTCSS à l'écran 8

Fonction moniteur 9

"8/S"Button 9

Verouillage clavier 9

Mode SCAN 9

Retro éclairage 9

Chargement

10

M24-S model 10

M48-S model 10

M99-S model 10

Economie d'énergie automatique 11

Accessoires

11

Félicitations pour votre achat!

La famille des radios M24-S, M48-S et M99-S son des émetteurs-recepteurs PMR 446 qui peuvent être utilisé sur toute l'Europe sans licence. S'il vous plaît lisez le paragraphe "Restriction d'utilisation" pour plus d'information sur l'utilisation dans les différents pays.

Caracteristiques principales:

M24-S: 24 canaux (8+16 préprogramme)
M48-S: 48 canaux (8+16 préprogramme)
M99-S: 99 canaux (8+16 préprogramme)
38 codes CTCSS
- Puissance: 500 mW PAR
- Sensibilité VOX réglable sur 2 niveaux
- Bloque batteries: 800mAh 4,8V NiMH
- Afficheur LCD alphanumeric
- Autonomie batterie jusqu'a 12 heures
- Température de fonctionnement -20^ + 55^
- Poids 103 gr (Sans batteries)
- Dimensions 60x103x25 mm
- Jack MIC CHG: 2 broches pour accessoires audio et chargeur mural

Ces caractéristiques peuvent changer sans préavis.

Contenu du M24-S

2 émetteur-recepteurs avec 24 canaux
- 2 clips ceintures
- 8 batteries type AAA
- Guide rapide

Contenu du M48-S

• 2 émetteur-recepteurs avec 48 canaux
• 2 clips ceintures
• 2 Bloques batteries rechargeable de 800mAh
• Chargeur mural double connecteur
• Guide rapide

Contenu du M99-S

2 émetteur-recepteurs avec 99 canaux
- 2 clips ceintures
- 2 bloques batteries rechargeable de 800mAh
2 Chargeurs de bureau
2 adaptateurs murals
2 oreillettes
- Guide rapide

Couverture

La couverture maximale dépend du terrain et s'obtient pendant une utilisant en champ libre.

La seul limitation de la couverture maximal sont des facteurs environnementaux, tel que des arbres, des immeubles et autres constructions. De même dans une voiture ou une construction métallique la portée peut être réduite. Normalement la couverture en ville avec des immeubles ou autre obstacles est de environ 1 à 2 Km. Dans grand espace mais avec des arbres, des feuilles ou des maisons la portée est d'environ 4 à 6 Km. Dans uns espace sans obstacle et à vue, par exemple en montagne, la couverture peut allez jusqu'à 10 Km.

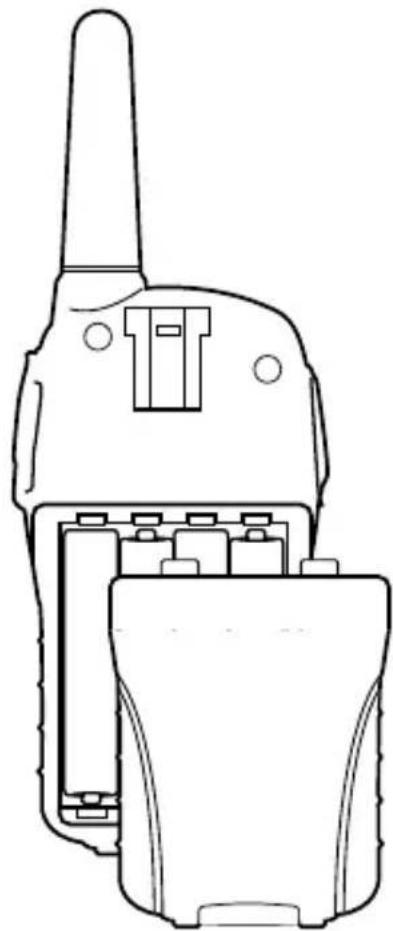

Compartment batterie et batteries

L'émetteur-recepteur accepte des bloques batteries rechargeable (inclus uniquement dans le model M48-S et M99-S) ou 4 batteries AAA alcaline/rechargeable.

Attention

Le bloques batterie fournit avec les models M48-S et M99-S, doivent etre recharges avant la première utilisation (Voir le paragraphe "Rechargement" pour plus d'information).

Communicon!

Allumer et eteindre la radio

Garder la touche appuyé pendant 3 secondes.

Sélection du canal

Appuyez une fois sur la touche "menu" et selectionnez le canal désiré à l'aide des touches ▲/▼. Appuyez sur PTT pour confirmer la selection. Gardez à l'esprit que pour communiquer les deux radios doivent être sur le même canal.

Emission

Gardez appuyé la touche PTT et parlé. Gardez la radio à une distance de 4 à 10 cm de votre bouche. L'afficheur indique 'TX'. Quand la touche PTT est relaché, la radio emet un beep pour confirmer au autre utilisateur que l'émission est terminée (Voir le paragraphe Roger Beep).

Réception

Relachez simplement la touche PTT. Quand la radio recoit un signal 'RX' est affché.

Réglage du volume

Utilisez les touches / pour régler le volume au niveau désiré.

Fonction CALL

Envoie d'un signal sonore

En appuyant deux fois rapidement sur la touche PTT, vous envoyé un signal sonore aux autres utiliser pour leur indiquer que vous étés sur le même canal.

Touche "menu"

Les fonctions suivantes peuvent être selectionné en appuyant sur la touche "menu":

• VOX
• Roger Beep
  Raglage canal
  Code CTCSS
• Moniteur

Fonction VOX et sa sensibilité

La fonction VOX vous permet d'émettre à l'aide de la parole sans utiliser la touche PTT. Pour avoir le meilleur de la fonction VOX il faut déterminer quel sensibilité est adapté (Niveau sonore) pour activer le VOX.

Appuyez trois fois sur la touche "menu", 'VOX' clignote sur l'afficheur. Sélectionnez le niveau VOX (HI ou LO) à l'aide des touches ▲/▼ et appuyez sur la touche PTT pour confirmer.

Le VOX peut être régèle sur 2 positions:

• Hl: haute sensibilité (voie normal sans bruit de fond)
• LO:asse sensibilité (util en milieu bruyant ou si vous parlez fort)

Pour désactiver le mode VOX, appuyez trois fois sur la touche "menu".

'VOX' clignote sur l'afficheur. Sélectionnez 'OF' à l'aide des touches ▲/▼ et appuyez sur PTT pour confirmer.

Attention

Pour utiliser la fonction VOX avec l'oreillette fournit avec le M99-S, basculez l'interrupteur du micro cravate de la position PTT en position VOX. Rebasculez le en position PTT si vous n'utilisé pas la fonction VOX.

Roger Beep: tonalité de fin d'émission

Quand la touche PTT est relaché la radio émet un beep vers les autres radio pour indiqué que votre émission est terminé. Cette fonction est ac

tive par défaut et est affché avec

Pour désactiver le Roger Beep

1. Appuyez sur la touche "menu" jusqu'à ce que l'afficheur affiche "RB" et le symbol
2. Selectionnez 'OF' à l'aide des touches ▲/▼.
3. Confirmez la selection en appuyant sur la touche PTT.

Réglage du canal

Appuyez une fois sur la touche "menu" et selectionnez le canal désiré à l'aide des touches ▲/▼. Appuyez sur la touche PTT pour confirmer vore sélection.

Réglage du code CTCSS

Le code CTCSS est un nombre (de 1 à 38) qui peut être ajouté au 8 premier canaux pour creer un nouveau canal privé. Vous pouze ajouter jusqu'à 38 codes aux canaux nomé P1 à P8, cela signifie que vous pouze creer jusqu'à 308 nouveaux canaux. Par exemple si vous ajoutez le code CTCSS "27" au canal "P3" vous obtenez un nouveau canal "P327" qui ne poursuira communiquer avec d'autre radio que si elles ont le même canal et le même code.

Pour activer 38 code CTCSS différent suivez ces étapes:

1. Allumez la radio.
2. Appuyez sur la touche "Menu" et selectionnez avec les touches / un des 8 canaux (de P1 à P8).
3. Appuyez deux fois sur la touche "menu" jusqu'à ce que sur l'afficheur clignote le canal et le code CTCSS (à droite du canal)
4. Sélectionnez à l'aide des touches / le code CTCSS déséré (de 1 à 38).
5. Confirmez en appuyant sur la touche PTT. Maintenant la radio émet et recoit en utilisant le code CTCSS programme.

Si vous ne foulez pas utiliser un code CTCSS, Sélectionnez "oF".

Afficher le code CTCSS à l'écran

Quand vous activez le code CTCSS, de P1 à P8 le code est visible juste sur la droite du canal. Pour les autres canaux (du canal 9 et au-delà) le code CTCSS est pré-programmé et donc "cache". Pour afficher temporairement les informations d'un canal, appuyez sur la touche "menu" pendant plus de 3 secondes.

Fonction moniteur

Cette fonction si elle est activé permet de receivevoir des signaux radio très faible. Cela est très utile lorsque vous doivent communiquer alors que la distance est supérieur à la portée maxiaml. L'inconvenien est que vous entendez également le bruit de fond.

Pour activer:

1. Appuyez sur la touche "menu" jusqu'à ce que le symbol soit affché
2. Selectionnez 'On' à l'aide des touches ▲/▼ pour l'activer ou selectionnez "oF" pour le désactiver
3. Confirmez votre selection en appuyant sur la touche PTT.

Pour débrancher la fonction Moniteur:

répétez la même procédure et Sélectionnez "oF".

"SA" Button

Verouillage clavier

Cette fonction est utile contre des changements accidentel. Appuyez la touche "S" pendant plus de 3 secondes. L'icone confirme que le verrouillage clavier est actif. Seul la touche PTT reste active. Repetez l'opération pour déverrouiller le clavier.

Mode SCAN

Le mode SCAN surveille les canaux occupés.

Il est utilisé pour vérifier le traffic sur tous les canaux avant la transmission et permet à la radio de s'arrête sur un canal sur lequel quelqu'un parle. Quand la radio s'arrête sur un canal occupe, le balayage reprendra après environ 5 secondes.

Pour activer la fonction SCAN:

appuyez sur la touche "a/S" et l'inscription 'SCAN' apparait a I'écran.

Pour le désactiver:

appuyez sur la touche "a/S".

Retro éclairage

Quand appuyez sur une des 5 touches de control sur l'avant de l'appareil, l'éclairage de l'afficheur s'allume pour une durée approximative de 10 se-
condes (Seulement sur les models M48-S et M99-S).

Chargement

Quand le pack batterie ou les batteries sont décharge, l'icon commence à clignoté. Il est alors nécessaire de les recharger le plus vite possible.

l'icone clignote uniquement quand la radio est allumé.

Attention

• Les piles alcaline ne peuvent pas etre recharges.
• Ne recharger pas la radio sans le pack batteries ou sans les batteries rechargeable.
• Pour la première charge du Bloque batterie, le temps de charge est d'au moins 8 heures (seulément pour les modèle M48-S et M99-S).

M24-S model

Ce model est vendu avec 8 batteries alcalines, pas rechargeables. Quand elles sont complètement déchargeés, remplacez-les.

M48-S model

Ce model est vendu avec pack batterie et chargeur mural. Insérrez le pack batterie et branchez le chargeur dan la prise MIC/CHG sur le coté de l'appareil. Le chargeur mural à un double connecteur, de sorte que vous pouvez charger deux radio en même temps. Seulement si l'émetteur récepteur est laissé dessus pendant le chargement, l'icone 一 sur l'affiche à cristaux liquides clignotera indiquant que la radio est en charge. Cette indication ne s'eteindra pas avant que les batteries soient entièrementChargeées.

M99-S model

Ce modèle est équipé de 2 packs batteries, de 2 chargeurs de bureau et de 2 adaptateurs murals. Insérer les packs batteries, relier la prise aux adap-tateurs murals au dos des chargeurs de bureau et insérer les émetteurs récepteurs dans les berceaux des chargeurs de bureau. Si les émetteurs récepteurs ont été insérés correctement, la LED rouge sur les chargeurs de bureau s'allumera, indiquant que la radio est en chargement. Seule-ment si l'émetteur récepteur est laissé dessus pendant le chargement, l'icone sur l'affichage à cristaux liquides clignotera indiquant que la radio est en charge. Les deux indications ne s'éteindront pas avant que les batteries sont entièrementChargees.

Economie d'énergie automatique

Tous les modéls sont équipé d'une economie d'énergie automatique. Si la radio ne recoit pas de signal pendant plus de 10 secondes, la fonction "power save" s'active automatiquement. L'autonomie est augnement jusqu'à 50% .

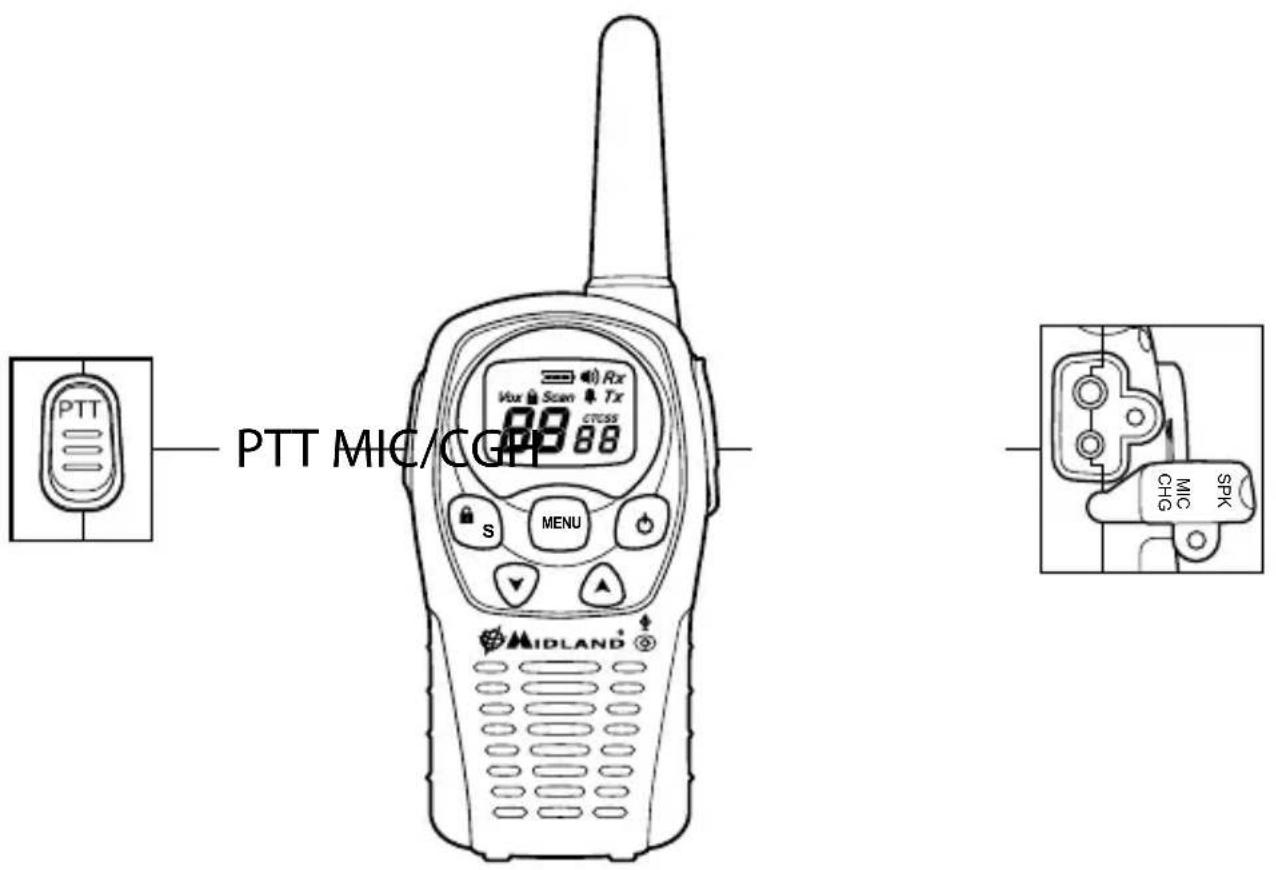

Accessoires

Tous les models on la prise MIC/CHG pour connecter les accessoires comme un micro déported ou une oreillette. Ce connecteur est de type "double jack" et compatible avec toute la gamme d'accessoire Midland.

Pour utiliser l'oreillette avec le model M99-S, assurez vous que l'oreillette est en bonne position:

PTT: pour un déclenchement manuel

VOX: pour un déclenchement à la voix
