Power Drive XL - Lampe vélo Lezyne - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe avant pour vélo LED
Marque	Lezyne
Modèle	Power Drive XL
Alimentation	Batterie Lezyne LIR 18650 rechargeable (incluse)
Modes d'éclairage	Overdrive (475 lm), Enduro (250 lm), Blast (400 lm), Economy (125 lm), Flash (150 lm)
Mode Overdrive Race	Sélectionne uniquement Overdrive et Economy (maintenir 5 s lampe éteinte)
Autonomie (Overdrive)	1 h 30 min
Autonomie (Enduro)	3 h 30 min
Autonomie (Blast)	2 h 00 min
Autonomie (Economy)	7 h 00 min
Autonomie (Flash)	11 h 30 min
Indicateur de batterie	LED sur bouton : vert (100-50 %), jaune clignotant (50-10 %), rouge fixe (10-5 %), rouge clignotant (<5 %)
Recharge	Micro USB, 4-6 h (standard) ou 2-3 h (HE sur port compatible)
Montage	Collier de guidon, vis à serrer au couple maxi 5,0 Nm
Protection thermique	Oui : baisse automatique de la puissance en cas de température élevée
Étanchéité	Résiste aux projections (ne pas immerger)
Garantie (lampe)	2 ans (USA et Royaume-Uni, autres pays : contacter le distributeur)
Garantie (batterie)	6 mois
Maintenance	Nettoyer le filetage, appliquer de la graisse si nécessaire, vérifier les joints avant usage
Recommandations	Ne pas regarder directement le faisceau, ne pas démonter l'électronique, utiliser exclusivement des batteries Lezyne LIR 18650

FOIRE AUX QUESTIONS - Power Drive XL Lezyne

Comment allumer et éteindre la lampe Power Drive XL ?

Appuyez sur le bouton pendant 2 secondes pour allumer ou éteindre la lampe.

Comment changer de mode d'éclairage ?

Une fois la lampe allumée, appuyez sur le bouton pour passer d'un mode à l'autre (Overdrive, Enduro, Blast, Economy, Flash).

Que signifie le clignotement du bouton pendant la charge ?

Le bouton clignote en vert (ou bleu si le port supporte la charge haute efficacité) pendant la charge. Il devient fixe lorsque la batterie est complètement chargée.

Comment recharger la batterie de la lampe ?

Ouvrez le capot de protection USB à l'arrière, connectez un câble micro USB à une source d'alimentation (port USB). Le temps de charge est de 4 à 6 heures (ou 2 à 3 heures en mode HE).

Puis-je remplacer la batterie ?

Oui, dévissez le capot arrière, retirez délicatement la batterie. Utilisez uniquement une batterie Lezyne LIR 18650 en respectant la polarité.

Comment installer la lampe sur le guidon ?

Glissez le collier sur le guidon, placez le support sur le collier, insérez la vis par en dessous et serrez à un couple maximum de 5,0 Nm. Ensuite, faites glisser la lampe sur le support par l'avant jusqu'à ce qu'elle s'enclenche.

Que faire si la lampe chauffe ?

La lampe dispose d'une protection thermique qui réduit automatiquement la puissance si la température devient trop élevée. L'utilisation est normale.

La lampe est-elle étanche ?

Elle résiste aux projections d'eau mais n'est pas étanche à l'immersion. Assurez-vous que le capot arrière et le capot USB sont bien fermés avant utilisation.

Quelle est la garantie du produit ?

Aux USA et au Royaume-Uni, la lampe bénéficie d'une garantie de 2 ans et la batterie de 6 mois à compter de la date d'achat. Pour les autres pays, contactez votre distributeur local.

Comment activer le mode Overdrive Race ?

Lampe éteinte, maintenez le bouton enfoncé pendant 5 secondes jusqu'à ce que la lampe clignote. Ensuite seuls les modes Overdrive et Economy sont disponibles.

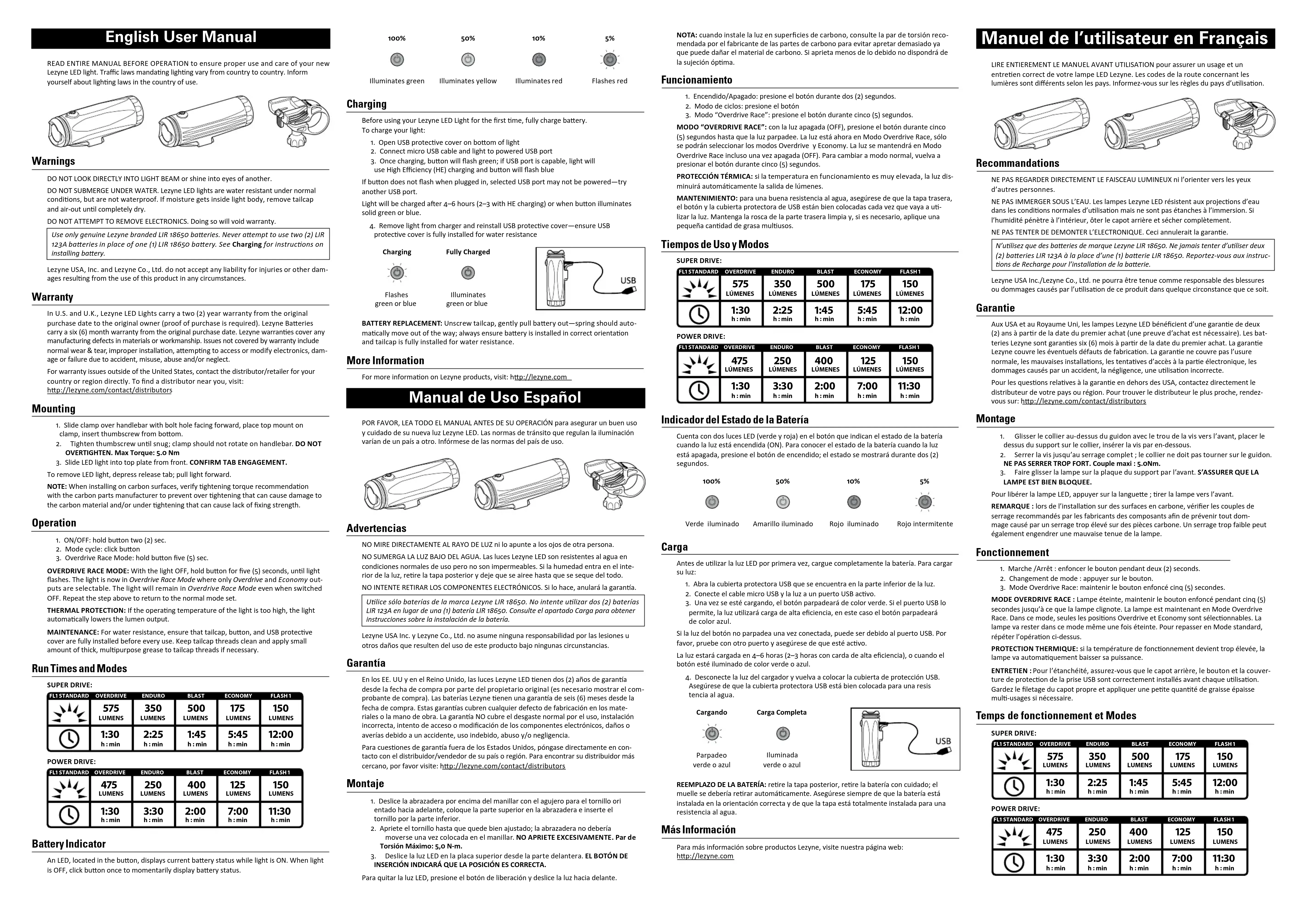

MODE D'EMPLOI Power Drive XL Lezyne

Manuel de l'utilisateur en Français

LIRE ENTIEREMENT LE MANUEL AVANT UTILISATION pour assurer un usage et un entretien correct de votre lampe LED Lezyne. Les codes de la route concernant les lumières sont différents selon les pays. Informez-vous sur les règles du pays d'utilisation.

Recommendations

NE PAS REGARDER DIRECTEMENT LE FAISCEAU LUMINEUX ni l'orienter vers les yeux d'autres personnes.

NE PAS IMMERGER SOUS L'EAU. Les lampes Lezyne LED résistent aux projections d'eau dans les conditions normales d'utilisation mais ne sont pas étanches à l'Immersion. Si l'humidité pénètre à l'intérieur, ôter le capot arrière et sécher complètement.

NE PAS TENTER DE DEMONTER L'ELECTRONIQUE. Ceci annulerait la garantie.

N'utilisez que des batteries de marque Lezyne LIR 18650. Ne jamais tenter d'utiliser deux (2) batteries LIR 123A à la place d'une (1) batterie LIR 18650. Reportez-vous aux instructions de Recharge pour l'installation de la batterie.

Lezyne USA Inc./Lezyne Co., Ltd. ne pourra être tenue comme responsable des blessures ou dommages causés par l'utilisation de ce produit dans quelque circonstance que ce soit

Garantie

Aux USA et au Royaume Uni, les lampes Lezyne LED bénéficient d'une garantie de deux (2) ans à partir de la date du premier achat (une preuve d'achat est nécessaire). Les batteries Lezyne sont garanties six (6) mois à partir de la date du premier achat. La garantie Lezyne couvre les éventuels défauts de fabrication. La garantie ne couvre pas l'usure normale, les mauvaises installations, les tentatives d'accès à la partie électronique, les dommages causés par un accident, la négligence, une utilisation incorrecte.

Pour les questions relatives à la garantie en dehors des USA, contactez directement le distributeur de votre pays ou région. Pour trouver le distributeur le plus proche, rendez-vous sur: http://lezyne.com/contact/distributors

Montage

1. Glisser le collier au-dessus du guidon avec le trou de la vis vers l'avant, placer le dessus du support sur le collier, insérer la vis par en-dessous.

2. Serrer la vis jusqu'au serrage complet ; le collier ne doit pas tourner sur le guidon NE PAS SERRER TROP FORT. Couple maxi : 5.0Nm.

3. Faire glisser la lampe sur la plaque du support par l'avant. S'ASSURER QUE LA LAMPE EST BIEN BLOQUEE.

Pour libérer la lampe LED, appuyer sur la languette ; tirer la lampe vers l'avant.

REMARQUE : lors de l'installation sur des surfaces en carbone, vérifier les couples de serrage recommandés par les fabricants des composants afin de prévenir tout dom-

mage causé par un serrage trop élevé sur des pièces carbone. Un serrage trop faible peut également engendrer une mauvaise tenue de la lampe.

Fonctionnement

1. Marche /Arrêt : enfoncer le bouton pendant deux (2) seconds.

2. Changement de mode : appuyer sur le bouton.

3. Mode Overdrive Race: maintenir le bouton enfonce cinq (5) secondes.

MODE OVERDRIVE RACE : Lampe éteinte, maintenir le bouton enfonce pendant cinq (S) secondes jusqu'à ce que la lampe clignote. La lampe est maintenant en Mode Overdrive Race. Dans ce mode, seules les positions Overdrive et Economy sont sélectionnables. La lampe va rester dans ce mode même une fois éteinte. Pour repasser en Mode standard, répéter l'opération ci-dessus.

PROTECTION THERMIQUE: si la température de fonctionnement devient trop élevée, la lampe va automatiquement baisser sa puissance.

ENTRETIEN : Pour l'étanchéité, assurez-vous que le capot arrière, le bouton et la couve ture de protection de la prise USB sont correctement installés avant chaque utilisation. Gardez le filetage du capot propre et appliquer une petite quantité de graisse épaisse multi-usages si nécessaire.

Temps de fonctionnement et Modes

SUPER DRIVE:

FL1 STANDARD	OVERDRIVE	ENDURO	BLAST	ECONOMY	FLASH 1
	575 LUMENS	350 LUMENS	500 LUMENS	175 LUMENS	150 LUMENS
	1:30 h : min	2:25 h : min	1:45 h : min	5:45 h : min	12:00 h : min

POWER DRIVE

FLI STANDARD	OVERDRIVE	ENDURO	BLAST	ECONOMY	FLASH
	475LUMENS	250LUMENS	400LUMENS	125LUMENS	150LUMENS
	1:30h : min	3:30h : min	2:00h : min	7:00h : min	11:30h : min

Indicateur de batterie

Les LED verte et rouge, dans le bouton indiquent l'état de la batterie quand la lampe fonctionne. Quand la lampe est à l'arrêt, cliquer une fois sur le bouton pour afficher le niveau de charge pendant deux (2) secondes.

100% 50% 10% 5%

S'allume vert Clignote jaune S'allume rouge Clignote rouge

Charge

Avant d'utiliser votre lampe LED Lezyne pour la première fois, chargez complètement la batterie. Pour charger la batterie de votre lampe :

1. Ouvrir le capot de protection USB à l'arrière de la lampe.

2. Connecter le câble micro USB et la lampe à un port USB alimenté électriquement.

3. Lors de la charge, le bouton clignotenti vert, si ne port USB en est capable, la lampe utilisera le mode Haute Efficiency (HF) et le bouton clignotenti blou

Si le bouton ne clignote pas vert lorsque la prise est branchée, il se peut que le port USB ne soit pas alimenté électriquement : essayer un autre port USB.

La lampe sera rechargée après 4–6 heures (2–3 avec la recharge HE) ou dès que le bouton s'allume vert ou bleu sans clignoter.

1. Débrancher la lampe du chargeur et réinstaller le capot de protection- s'assurer que le capot est installé à fond pour garantir l'étanchéité.

Cargando

Clignote

vert ou bleu

Carga Completa

Lumière

verte ou bleu fixe

REMPLACEMENT DE LA BATTERIE : Dévisser le capot arrière, tirer délicatement la batterie à l'extérieur—le ressort devrait se décaler automatiquement; Toujours s'assurer que la batterie est orientée correctement (polarités) et que le capot est installé à fond pour garantir l'étanchéité.

Plus d'information

Pour plus d'info sur les produits Lezyne, rendez-vous sur: http://lezyne.com
