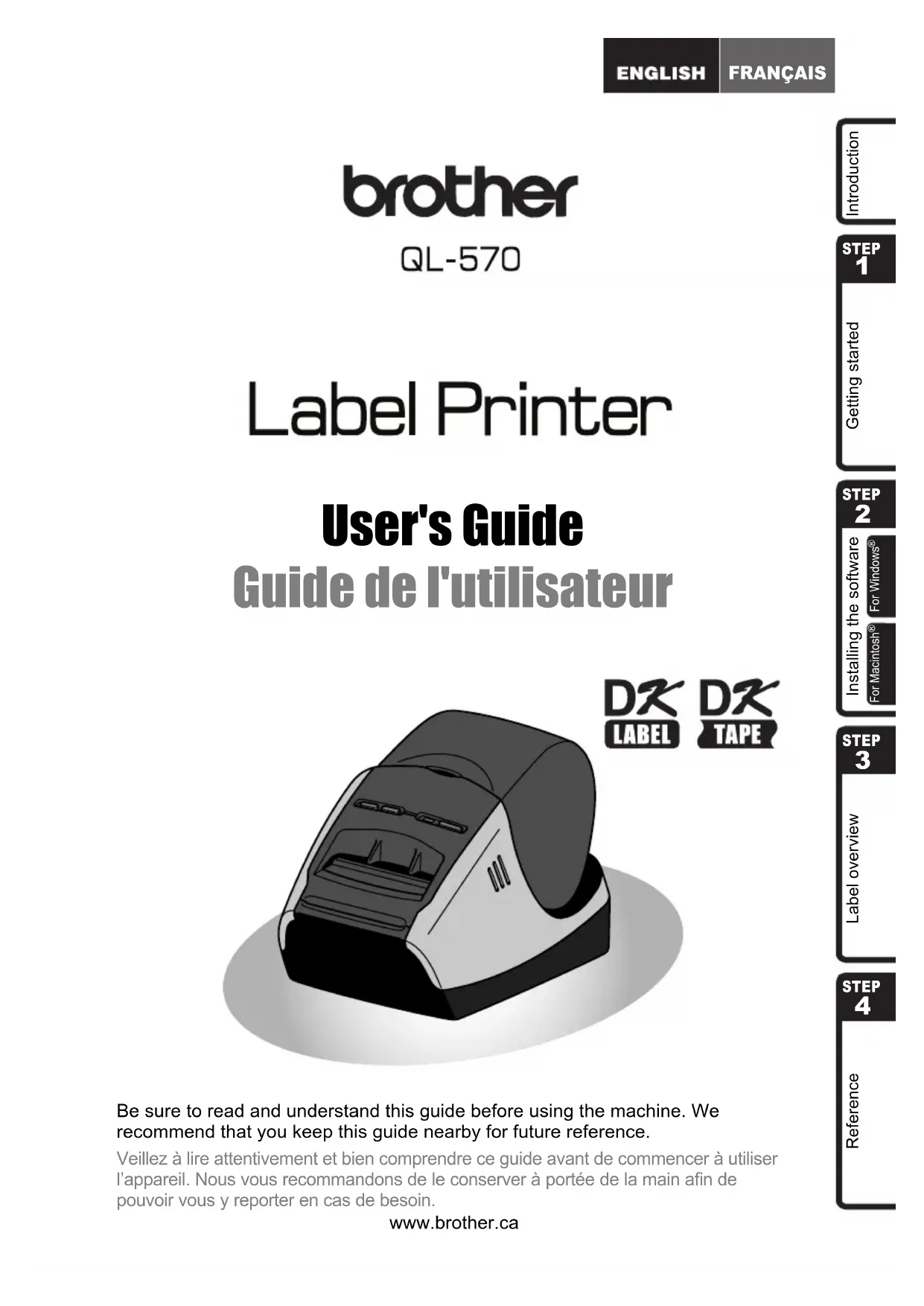

MODE D'EMPLOI

QL570 BROTHER

pouvoir vous y reporter en cas de besoin.

www.brother.caThank you for purchasing the Brother QL-570.

utiliser l’appareil. Nous vous recommandons de le conserver à portée de la main

afin de pouvoir vous y reporter en cas de besoin.

www.brother.caMerci d'avoir choisi le modèle QL-570 de Brother.

Ce guide décrit brièvement les étapes nécessaires pour commencer à utiliser votre QL-570.

Consultez le Guide de l'utilisateur pour obtenir des compléments d'information. Le Guide

de l'utilisateur se trouve dans le dossier Manuels du CD-ROM livré avec l'appareil.

Il est vivement recommandé de lire attentivement ce guide avant d'utiliser le QL-570 de

Brother et le conserver à portée de main pour pouvoir vous y référer.

Nous offrons un service de soutien et d'assistance pour les utilisateurs qui

enregistrent leur produit sur notre site web. Nous vous recommandons de profiter

de cette occasion en nous rendant visite sur :

Enregistrement des utilisateurs en ligne

Nous vous recommandons de vous enregistrer.

• Aucun élément du présent manuel ne peut être reproduit de quelque façon que ce soit,

ni photocopié, ni réimprimé, sans consentement préalable.

• Les droits et droits d'auteur du logiciel groupé (y compris, mais non limité à, le

manuels associés, ainsi que les autres documents et copies du logiciel, sont la propriété

de Brother Industries, Ltd. et de ses fournisseurs.

Avis de conformité aux normes d'lndustrie Canada (Canada seulement)

Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.ÉTAPE

les descriptions et les spécifications les plus récentes du produit.

Le contenu de ce guide et les spécifications de ce produit sont sujets à

modification sans préavis.

Brother se réserve le droit d'apporter des modifications sans préavis aux spécifications et

renseignements contenus dans la présente et ne sera en aucun cas responsable de

quelque dommage que ce soit (y compris les dommages indirects) causé par la

confiance portée aux renseignements présentés, y compris mais sans s’y limiter, suite

aux erreurs typographiques et autres liées à la publication.

© 2010 Brother Industries Ltd.

marques déposées des sociétés respectives qui les ont développés.

Toute société dont un nom de logiciel est mentionné dans ce guide possède un Contrat

de licence logiciel spécifique de ses propres programmes.

Tous les autres noms de marque et de produit mentionnés dans le présent guide et le

Guide de l'utilisateur sont des marques déposées de leurs sociétés respectives.

Conventions typographiques

vous courrez des risques de blessure, d'endommagement ou d'erreur de

consignes indiquées sur le produit.

Ce guide utilise les symboles suivants :

Pour utiliser l'appareil en toute sécurité

Décrit les procédures à suivre pour éviter d'endommager l'appareil. Action NON autorisée NE démontez PAS le produit.

N'éclaboussez PAS le produit et ne

l'immergez pas dans l'eau.

Ne touchez pas à une partie donnée

Action obligatoire Débranchez

Possibilité de choc électrique

à proximité de la tête d'impression. La

tête d'impression devient très chaude

quand l'appareil est utilisé et reste très

plastique et conservez-les hors de portée

des bébés et des enfants. Ne portez pas et

ne jouez pas avec les sacs en plastique.

Débranchez le cordon d'alimentation et

arrêtez immédiatement d'utiliser l'

Pour les contrôles, réglages et

réparations de l'appareil, contactez le

magasin où vous l'avez acheté ou votre

centre de services local autorisé.

Ne laissez pas tomber, ne heurtez pas

et ne tapez pas l'appareil.

Ne tenez pas et ne soulevez pas

l'appareil pas le couvercle du rouleau

DK. Le couvercle pourrait se détacher

de l'appareil qui pourrait tomber et

étranger à l'intérieur. Si de l'eau ou des

corps étrangers venaient à pénétrer

l'appareil, débranchez le cordon

d'alimentation de la prise et enlevez les

corps étrangers. Au besoin, contactez le

magasin où vous avez acheté l'appareil

ou votre centre de services local

d'alimentation et ne le branchez pas si

vos mains sont mouillées.

Ne surchargez pas les prises secteur

avec trop d'appareils et ne branchez pas

le cordon d'alimentation dans une prise

Veillez à ne pas couper, endommager,

modifier ni placer d'objets lourds sur le

cordon d'alimentation.

Veillez à ce que le cordon d'alimentation

soit correctement inséré dans la prise

le cordon d'alimentation de la prise

Ne touchez pas à la lame du coupe-ruban.

N'ouvrez pas le couvercle supérieur pendant le fonctionnement du coupe-ruban.

Installation/stockage

Ne mettez pas d'objets lourds sur

Rouleau DK (étiquette DK, bande DK)

L'étiquette et l'impression se

décoloreront si elles sont exposées à la

lumière du soleil ou à la chaleur.

N'utilisez pas de rouleaux DK pour un

usage extérieur nécessitant des

étiquettes résistantes.

l'étiquette peut se décoller ou devenir

impossible à décoller et sa couleur peut

changer ou se décolorer sur d'autres

morceau sur une zone non apparente de

d'alimentation et ne le branchez pas dans la prise électrique avec des mains mouillées.

Vous risqueriez de provoquer un choc électrique ou un incendie.

• Ne touchez pas au coupe-ruban. Vous risqueriez de vous blesser.

• Cet appareil est un appareil de précision. Ne laissez pas tomber, ne heurtez pas et ne

tapez pas l'appareil.

• Ne soulevez pas l'appareil pas le couvercle du rouleau DK. Le couvercle pourrait se

détacher de l'appareil qui pourrait tomber et s'abîmer.

• Il est possible que l'appareil ne fonctionne pas correctement s'il se trouve près d'une

télévision, radio, etc. N'utilisez pas l'appareil à proximité d'un appareil susceptible

d'entraîner des interférences électromagnétiques.

ou dans des endroits exposés à des températures extrêmement basses ou élevées, à

une forte humidité ou à la poussière. L'appareil risquerait de mal fonctionner.

• Ne nettoyez pas l'appareil avec du diluant, du benzène, de l'alcool ou d'autres solvants

organiques. Vous risqueriez d'endommager sa finition. Utilisez seulement des chiffons

secs et doux pour nettoyer l'appareil.

• Ne placez pas d'objets lourds ou d'objets contenant de l'eau sur l'appareil. Si de l'eau ou

des corps étranger pénètrent l'appareil, contactez le magasin où vous l'avez acheté ou

votre centre de services local autorisé. Si vous continuez à utiliser l'appareil avec de

l'eau ou des corps étrangers à l'intérieur, il risque d'être endommagé et vous pourriez

• N'insérez pas d'objets dans la fente de sortie des étiquettes et le port USB et ne bloquez

pas non plus cette fente et ce port.

• Ne placez pas de parties métalliques à proximité de la tête d'impression. La tête

d'impression devient très chaude quand l'appareil est utilisé et reste très chaude juste

après usage. N'y touchez pas directement avec vos mains.

d'alimentation de la prise électrique.

• Tenez toujours le cordon d'alimentation lorsque vous le branchez ou le débranchez de

la prise. Ne tirez pas sur le cordon d'alimentation. Le fil dans le cordon électrique pourrait

• Installez l'appareil près d'une prise électrique standard facilement accessible.

• Si l'étiquette est apposée sur une surface humide, sale ou grasse, elle risque de se

décoller facilement. Avant d'apposer l'étiquette, nettoyez la surface sur laquelle elle sera

Utilisez les rouleaux DK dès leur déballage.

• Rayer la surface imprimée de l'étiquette avec vos ongles ou des objets métalliques ou

toucher la surface imprimée avec des mains mouillées avec de l'eau, de la sueur ou une

crème de soin, etc., peut entraîner une modification ou une dégradation des couleurs.

• N'apposez pas les étiquettes sur des personnes, animaux ou plantes.

étiquettes restantes, insérez un nouveau rouleau DK et réimprimez la dernière étiquette.

Remarque : pour tenir compte de ce problème, le nombre d'étiquettes DK comprises dans

chaque rouleau peut être supérieur au nombre indiqué sur l'emballage.

• Si vous décollez une étiquette qui a été apposée sur une surface, une partie de

l'étiquette risque de rester collée. Enlevez la partie collée avant d'apposer une nouvelle

• N'utilisez pas d'étiquettes de CD/DVD dans un lecteur doté d'un chargeur à fente,

comme le lecteur de CD d'une voiture où le CD coulisse dans le lecteur par une fente.

• Une fois appliquée, ne décollez pas l'étiquette de CD/DVD. Une mince couche de

surface pourrait partir, ce qui endommagerait le disque.

• N'appliquez pas d'étiquettes de CD/DVD à des disques CD/DVD conçus pour être

utilisés avec des imprimantes à jet d'encre. Les étiquettes de ces disques se décollent

facilement et l'utilisation de disques avec des étiquettes décollées peut entraîner la perte

ou la détérioration de données.

• Quand vous appliquez des étiquettes de CD/DVD, utilisez l'applicateur compris dans les

rouleaux d'étiquettes pour CD/DVD, faute de quoi, vous risqueriez d'endommager le

• Ne rayez pas et ne placez pas le CD-ROM dans un endroit exposé à des températures

• Ne placez d'objets lourds sur le CD-ROM et ne lui appliquez aucune force.

la licence sur le CD pour plus de détails. Ce logiciel peut être installé sur plusieurs

ordinateurs dans un environnement de bureau, etc...7

fermement le couvercle.

du QL-570 de Brother et levez-le fermement

Insérez la bobine dans les guides bobine du

compartiment du rouleau DK.

• Vérifiez que les bras de la bobine sont fermement insérés dans les guides gauche et droit de la bobine.• Insérez la bobine avec le rouleau DK sur le côté droit du QL-570 de Brother. 3

Insérez l'extrémité du rouleau DK

dans la fente jusqu'à ce que le

rouleau soit aligné sur la zone

indiquée sur la droite.

Alignez l'extrémité du rouleau sur le bord supérieur droit de la fente de sortie des étiquettes. 4

Fermez le couvercle du logement du

Lorsque vous appuyez sur le bouton Marche/Arrêt ( ) pour mettre le QL-570 de Brother sous tension, l'extrémité du rouleau DK s'aligne automatiquement. 4 Installation du rouleau DKÉTAPE 1 Comment démarrer

Connectez le cordon d'alimentation au QL-570

• Vérifiez que la tension de la prise secteur est de 120V AC avant de brancher le cordon

• Débranchez le cordon d'alimentation de la prise secteur quand vous avez terminé d'utiliser

• Ne connectez pas le QL-570 de Brother à votre PC avant d'y être invité pendant l'installation du pilote

5 Connexion de l'alimentation électrique11

Suivez les consignes qui s'affichent à l'écran.

souhaitez installer une macro

complémentaire et cliquez sur [Suivant].

Suivez les consignes qui s'affichent à l'écran.

Veillez à fermer toutes les applications

l'écran pour l'installation du pilote

vérifiez que l'appareil est allumé.

Branchez le câble USB à votre

ordinateur puis branchez-le à l'appareil.

• Ne connectez pas l'appareil au Macintosh

® tant que l'installation du pilote n'est pas terminée. S'il est connecté, débranchez le câble USB du Macintosh

Lorsque l'installation est terminée et que

l'écran ci-dessous s'affiche, cliquez sur

®ÉTAPE 2 Installation du logiciel

14 pour terminer l'installation du logiciel »

s'affiche, cliquez sur [Redéarrer].

correctement déecté. Dans ce cas,

connectez directement l'imprimante au port USB du Macintosh

Vous pouvez maintenant utiliser l'appareil.

Câble USBCordon d’alimentationPort USBConnecteur du cordon d’alimentation15 ÉTAPE étapes suivantes, nous utiliserons XX-XXXX. Considérez « XX-XXXX » comme le nom

de votre imprimante.

La fenêtre [Désinstaller ou modifier un programme] s'affiche.

Si la boîte de dialogue [Confirmation de l’autorisation] s’affiche, cliquez sur

[Continuer]. Si la boîte de dialogue [Contrôle de compte d’utilisateur] s’affiche,

entrez le mot depasse et cliquez sur [OK].

plus d'informations.

Choisissez le type d’étiquette à créer.

1 Varieté d'étiquettes19

Entrez directement le texte à l’aide du P-touch ® Editor ou copiez du texte à partir d’une application Microsoft ® Office.Utilisez l’assortiment de fonctions d’édition de P-touch ® et Mac ®

L'exemple suivant correspond à Windows Vista ® et les écrans correspondent au modèle QL-570. Remplacez QL-570 par le nom du modèle que vous avez acheté. Avec le [bouton démarrer ( )]

Pour lancer l'aide de P-touch Editor,

cliquez sur Démarrer (

) dans la barre des tâches puis pointez sur

Tous les programmes.

Cliquez sur [Brother P-touch] et

[P-touch Editor 5.0 Help].

Cliquez avec le bouton droit de la souris et

choisissez Aide P-touch Editor.

Si vous cliquez sur l'option « Recherche MAJ » entourée en rouge ci-contre, vous pouvez vérifier si une version plus récente de P-touch Editor est disponible sur le site Web. L'appareil est allumé.

Le voyant orange est allumé

Le couvercle du rouleau est ouvert. Fermez correctement le

couvercle du rouleau.

Le voyant orange clignote

En cours de refroidissement

(attendez que la température de la tête d'impression diminue)

Le voyant rouge clignote

Indique l'une des erreurs suivantes :

Le rouleau DK (papier de type thermique) utilisé avec la machine

nettoie la tête d'impression automatiquement. Lorsque le rouleau DK

passe devant la tête d'impression lors de l'impression et de l'entrée des

étiquettes, il nettoie la tête.

Maintenance du rouleau

Pour nettoyer le rouleau, utillisez la feuille de nettoyage DK-CL99

Lorsque vous assurez la maintenance du rouleau, veillez à utiliser exclusivement des feuilles de nettoyage Brother DK-CL99.Si vous n'utiilisez pas des feuilles de nettoyage Brother, vous risquez de rayer la surface du rouleau ou de provoquer un dysfonctionnement. 1 soulevant fermement le couvercle.

par l'intermédiaire de la colle sur la

sortie d'étiquette, débranchez le

cordon électrique et nettoyez la sortie

d'étiquette avec un chiffon imbibé

d'éthanol ou d'alcool isopropyl.

zone indiquée par une flèche dans le schéma ci-dessous.

• Insérez la feuille sans retirer la partie de la feuille.

• Tournez vers le haut la surface d'impression de la feuille de nettoyage.

élimine les tâches ou la poussière du

• Si vous n'appuyez pas sur le bouton

Avance papier pendant quelques

secondes, le rouleau tourne

Types de problèmes potentiels

l'étiquette ne s'alimente pas

• La tête d'impression ou le rouleau d'alimentation sont-ils sales ?

des conditions normales d'utilisation, il arrive que de la

poussière ou de la saleté provenant du rouleau reste coincée

sur la tête d’impression. Dans ce cas, remplacez le rouleau.

Ϋ Maintenance du rouleau » in page 23.

données s'affiche sur

l'ordinateur personnel.

le port suivant » de la boîte de dialogue des propriétés de

• L'imprimante fonctionne-QL t-elle en mode de refroidissement ?

pourra pas accepter votre impression tant que l'impression en

cours n'est pas terminée. Dans ce cas, relancez l'impression

une fois les autres impressions terminées.

Des étiquettes sont coincées

• Contactez votre distributeur Brother.

L'étiquette n'est pas éjectée

retirant et en le réinstallant.

• Vérifiez que le couvercle du rouleau DK est fermé

Nettoyez le rouleau en utilisant la feuille de nettoyage (vendue

séparément). Pour plus d'informations, voir

style de mise en page n’a pas

• Fermez P-touch Editor pour désactiver la Macro

complémentaire, puis réactivez-la.

compartiment du rouleau DK fermé et appuyez sur le bouton

Marche/Arrêt. La coupeuse revient à sa position normale et

éteint automatiquement l'appareil. Une fois l'appareil éteint,

examinez la coupeuse et retirez le papier coincé.

Le code-barres imprimé

• Positionnez l’étiquette à la verticale par rapport à la tête

d’impression, comme illustré ci-dessous.

• Nous conseillons d’imprimer les codes-barres avec les options de

qualité d’impression définies sur « Donner la priorité á la qualité

configuration] - [Matériel et audio] - [Imprimantes], cliquez avec le

bouton droit de la souris sur l’imprimante dont vous souhaitez

modifier les paramètres, puis sélectionnez [Propriétés]. Ensuite,

dans l’onglet [Général], cliquez sur [Options d’impression...].

imprimantes], cliquez avec le bouton droit de la souris sur

l’imprimante dont vous souhaitez modifier les paramètres, puis

sélectionnez [Propriétés de l’imprimante]. Ensuite, dans l’onglet

[Général], cliquez sur [Préférences...].

7: Plus de 1 Go (32bits) ou de 2Go (64bits)Macintosh ® Mac OS
