MODE D'EMPLOI

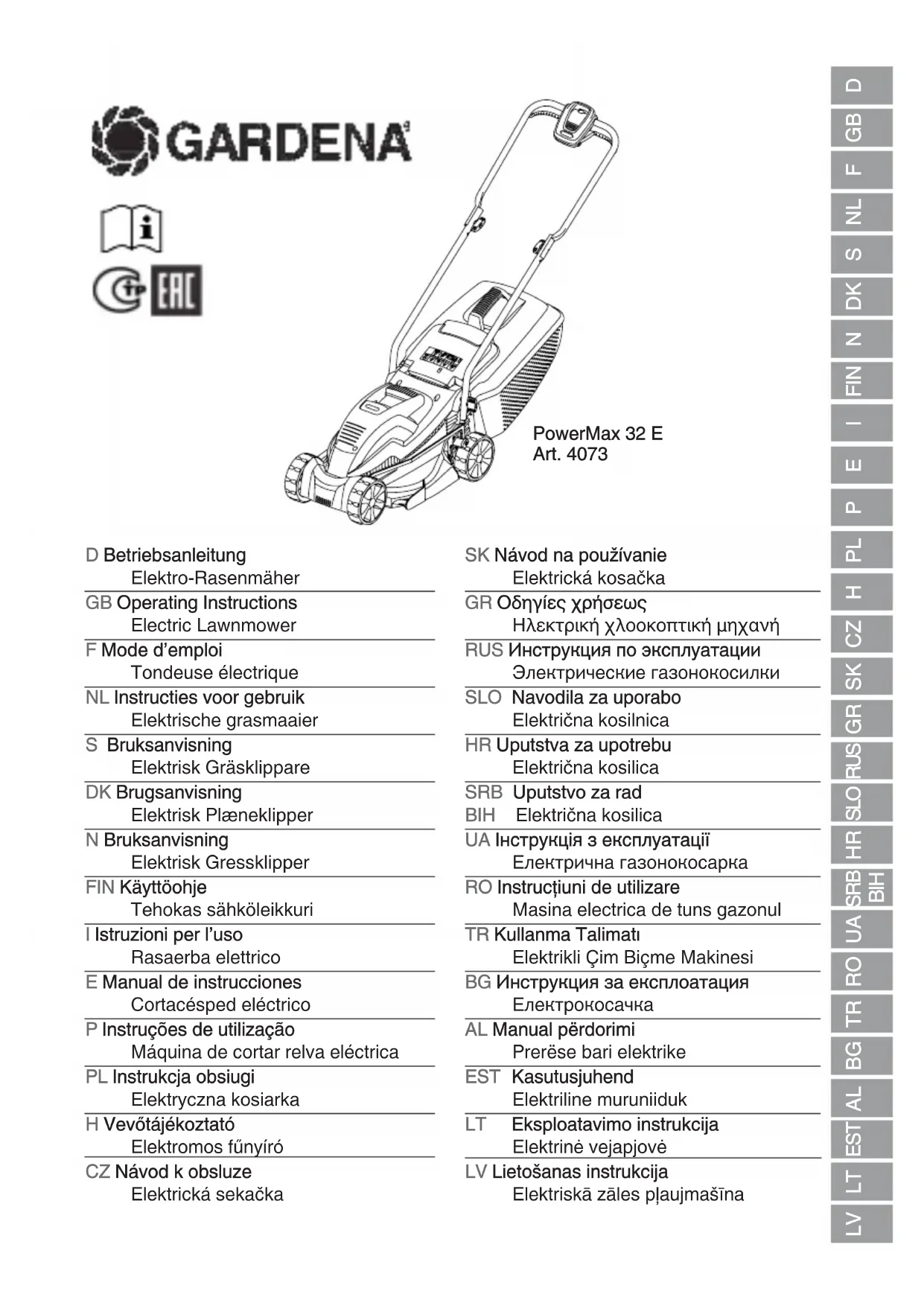

PowerMax 32 E GARDENA

1. Bovenstuk van duwboom

effectuées que par le Service

Après- Vente de GARDENA France ou l’un des Centres

d'utilisation et de sécurité de ce manuel et concernant le produit.

Explication des symboles de votre produit

commandes et leur utilisation.

Maintenez toujours la tondeuse au sol en

tondant. Si vous levez ou inclinez la tondeuse,

des pierres peuvent être projectées.

Ne tondez pas lorsque des personnes, surtout

des enfants, ou des animaux domestiques se

déplacent sur les lieux.

Arrêtez et débranchez la tondeuse avant d’effectuer

le réglage de la hauteur de coupe, le nettoyage ou

si le câble est entortillé ou endommagé. Il faut vous

assurer que le câble électrique soit toujours loin des

lames de la tondeuse.

Prenez bien garde au ne pas poser les mains

ou mettre les pieds sur, ou près d’une lame en

mouvement avant de les toucher.

Maintenir le câble électrique éloigné de la

concernant l'utilisation de ce produit par une personne

responsable de leur sécurité. Pour des raisons de

sécurité, les enfants âgés de moins de 16 ans ou les

personnes qui ne connaissent pas ces consignes

d’utilisation ne doivent pas utiliser ce produit.

2. Ne jamais autoriser des enfants ou personnes ne

connaissant pas ces instructions à utiliser le produit.

3. Arrêter l’appareil quand des personnes, en particulier des

enfants, ou animaux de compagnie sont à proximité.

4. Respectez les conditions d’emploi et les fonctions

décrites au manuel d’instructions.

5. Il ne faut jamais utiliser la tondeuse si vous êtes

fatigués, malades ou sous l’influence d’alcool.

7. Lire attentivement le mode d’emploi pour vous assurer de

bien comprendre toutes les commandes et leur utilisation.

Conditions électriques

de 30 mA maximum. Même avec un R.C.D. installé,

une sécurité de 100% n'est pas garantie et il convient

de toujours observer les consignes de sécurité au

travail. Vérifiez le R.C.D. à chaque utilisation.

2. Vérifiez que le câble ne comporte aucun signe de

dommage ou d’usure avant de l’utiliser. Si le câble est

défectueux, apportez-le dans un centre de services

agréé pour le faire remplacer.

3. Il ne faut pas utiliser la tondeuse si les câbles

électriques sont endommagés ou usés.

4. Si le câble est coupé ou si l’isolation est endommagée,

toucher les câbles électriques avant de couper le

courant. Il ne faut pas réparer ou couper un câble

endommagé, il faut le remplacer par un nouveau.

5. Votre rallonge ne doit pas être enroulée. Les câbles

enroulés peuvent surchauffer et réduire l’efficacité de

courant, et en vous déplaçant en faisant des va-et-

vient, mais jamais des cercles.

7. Ne tirez pas le câble autour d’objets anguleux

8. Coupez toujours le courant d’alimentation avant de

débrancher la tondeuse, de déconnecter un raccord de

câble ou d’enlever une rallonge.

9. Mettez l’appareil hors tension et débranchez le de la

prise secteur puis examinez le câble d’alimentation

électrique pour voir s’il présente des signes d’usure ou

Ne tentez pas de réparer un câble endommagé.

Remplacez le par un câble neuf.

10.Enroulez toujours le câble bien soigneusement, en

11.Ne jamais soulever la tondeuse par le câble.

12.Ne tirez jamais sur le câble pour le débrancher.

13.N’utilisez l’appareil qu’en courant alternatif comme

conformes à l'une des spécifications suivantes : gaine

ordinaire de caoutchouc (60245 IEC 53), gaine

2. Il faut s’assurer de la propreté de la pelouse. Des

brindilles, des pierres, os, bouts des fils de fer ou débris

peuvent être éjectés par la lame de la tondeuse.

3. Avant de mettre l’appareil en marche et après tout

choc, vérifier qu’il ne présente aucun signe d’usure ou

de dommage, et le réparer si nécessaire.

4. Les lames doivent être remplacées en même temps que

leur système de fixation afin de maintenir l’équilibre.

2. Évitez l’utilisation de la tondeuse pour la tonte d’une

tondre sur un terrain excessivement pentu.

5. Dans un terrain incliné, il faut tondre la pelouse en travers,

jamais du haut en bas de la pente et vice versa.

6. Il faut faire très attention pendant le changement de direction

sur les terrains inclinés. Marchez, ne courrez jamais.

7. Veillez à toujours adopter une position sûre et stable

pendant la tonte, surtout sur les pentes. N’utilisez

jamais la tondeuse à proximité d’une piscine ou d’un

Où devrez-vous utiliser votre tondeuse GARDENA Powermax 32 E La tondeuse GARDENA a été conçue pour tondre la

pelouse des jardins et autres gazons.

N’utilisez jamais la tondeuse sur une pente dont la

déclivité dépasse 20°.

tailler et élaguer les plantes grimpantes ou l’herbe sur les

toitures ou jardinières de balcon. La tondeuse ne doit pas

non plus servir pour couper des branches, brindilles ou

niveler les irrégularités du sol.

Instructions de montage

• Les pièces détachées sont emballées sous le carter.

Montage des poignées de guidon inférieures sur le carter

1. Insérez le boulon

(A2) à travers le trou de la poignée inférieure

(A1) jusqu’à ce que la poignée inférieure se cale en retrait (A3)

2. Posez la rondelle

(B1) et le papillon (B2) sur le boulon, puis

20 à 25 tours peuvent s'avérer nécessaires

Montage de la poignée supérieure sur la poignée

inférieure du guidon.

1. Vérifiez que la poignée supérieure est bien

positionnée ; l’interrupteur de sécurité du boîtier de

commande doit se trouver en haut.

2. Vérifiez que la poignée supérieure

(C2) du guidon sont bien alignées.

des clips fournis. Veillez à ne pas coincer le cordon entre

les poignées supérieure et inférieure du guidon.

Montage du bac de récupération

1. Faites coulissez la languette du bac de récupération dans

les fentes du bas du bac, jusqu’à ce qu’elle se cale

à ce que les clips soient bien raccordés.

Montage du bac de récupération assemblé, sur la tondeuse.

1. Soulevez le volet de sécurité

(G3) situés à l’arrière du

carter, conformément à

• Pour les zones gazonnées plus importantes où vous

ne souhaitez pas récupérer l’herbe, la tondeuse peut

être utilisée sans le bac de récupération. Veillez à bien

fermer le volet de sécurité. Le volet de sécurité a été

conçu de manière à ce que l’herbe tondue puisse être

évacuée vers le bas, derrière la tondeuse.

Réglage de la hauteur de coupe

• Le réglage de la hauteur de coupe s’effectue en montant

ou baissant les roues de la tondeuse, à l’aide du levier de

réglage prévu à cet effet

votre pelouse et d’avoir une incidence négative sur

les performances de récupération de l’herbe tondue.

Démarrage et arrêt de la tondeuse

Pour faire démarrer votre tondeuse

1. Raccordez la rallonge à l’arrière du boîtier de commande

sécurité (N1) conçu pour éviter un démarrage

involontaire de la tondeuse.

5. Appuyez sur et maintenez enfoncé l’interrupteur de

s’effectue avec l’un ou l’autre de ces leviers.

• IMPORTANT – n’utilisez pas les leviers Marche /

Arrêt par intermittence.

Pour arrêter votre tondeuse

1. Relâchez la pression exercée sur le levier Marche / Arrêt.

FRANÇAIS - 2Sécurité coupe-circuit

est activée en cas de blocage de la lame ou de

surchauffe du moteur. Si cela se produit, arrêtez et

enlevez la prise de la source d’alimentation. La sécurité

coupe-circuit se réenclenchera uniquement si le levier

marche/arrêt est relâché. Enlevez toute obstruction et

attendez quelques minutes que la sécurité coupe-circuit

se réenclenche avant d’utiliser à nouveau la tondeuse.

Entretien de votre tondeuse

le carter peuvent présenter un risque d’incendie.

1. Retirez l’herbe du dessous du carter à l’aide d’une

détruire les pièces en plastique de la tondeuse.

Remisage de votre tondeuse :

• Dévissez les papillons pour pouvoir replier les

poignées du guidon sur le produit

• Rangez la tondeuse dans un endroit sec, où elle sera

À la fin de la saison de tonte

1. Remplacer boulons, écrous ou vis, si nécessaire.

2. Nettoyez soigneusement votre tondeuse.

La tondeuse ne fonctionne pas

1. Avez-vous suivi la bonne procédure de démarrage ?

Voir la rubrique « Pour faire démarrer votre

d’évacuation et le dessous du carter.

3. Sélectionnez un réglage de hauteur de coupe plus

élevé. Voir la rubrique Réglage de la hauteur de

4. Si les vibrations persistent :

Débrancher immédiatement de la prise secteur et

consulter votre Centre de Service GARDENA.

La tondeuse devient lourde à pousser

1. Débranchez la tondeuse de l’alimentation secteur.

2. Sur l’herbe haute ou les sols irréguliers, une hauteur

de coupe plus élevée doit être sélectionnée. Voir la

rubrique Réglage de la hauteur de coupe

3. Vérifier que les roues tournent librement.

4. Si le problème persiste :

Débrancher immédiatement de la prise secteur et

consulter votre Centre de Service GARDENA.

1. Commencez par tondre le bord de la pelouse le plus

près de la prise d’alimentation secteur, pour que le

cordon s’étende sur la pelouse déjà tondue.

2. Tondre deux fois par semaine durant la saison de

croissance. Si vous coupez l’herbe à plus d’un tiers

de sa hauteur, votre pelouse en souffrira.

Ne surchargez pas votre tondeuse

La tonte d’herbe épaisse, longue, risque de provoquer le

ralentissement du moteur, perceptible au changement de

sonorité du moteur. La chute de vitesse du moteur risque de

provoquer la surcharge de la tondeuse et de l’endommager.

Pour tondre l’herbe épaisse et longue, commencez par une

première tonte en réglant la hauteur de coupe plus haut

pour diminuer la charge imposée à la tondeuse. Voir la

rubrique Réglage de la hauteur de coupe

Peigne à bordure (R1)

Permet une coupe près des murs et des clôtures

• Si nécessaire, consulter les services municipaux pour

toute information concernant la mise au rebut.

Le symbole sur le produit ou sur son emballage

indique que ce produit ne doit pas être traité comme

déchet ménager. Il doit obligatoirement être déposé au

point de collecte prévu pour le recyclage du matériel

électrique et électronique. En vous conformant à une

procédure d'enlèvement correcte du produit devenu

obsolète, vous aiderez à prévenir tout effet nuisible à

l'environnement et à la santé, qu'une manipulation

inappropriée de celui-ci pourrait autrement provoquer.

Pour de plus amples informations sur le recyclage de ce

produit, veuillez contacter votre mairie ou collectivité

locale, la déchetterie de votre localité ou le magasin où

bout en draai de vleugelmoer vast.

u hem waarschijnlijk 20 - 25 slagen draaien om hem

ruedas con la palanca de ajuste de altura

parte inferior de la cubierta.

Montaje de los mangos inferiores a la cubierta

2. Asegúrese de que el mango superior

(G3) que están en la

parte de atrás de la cubierta, como se muestra en la

4. Coloque el flap de seguridad en la parte superior del

2. Limpie la parte exterior de los orificios de admisión

del aire, el conducto de descarga y la parte inferior de

3. Suba el ajuste de corte al punto más alto. Vea “Ajuste

de la altura de corte”.

4. Si la recogida del césped continúa siendo mala:

Desconecte la máquina inmediatamente de la

alimentación de la red y consulte con el Centro de

2. ¿Ha comprobado que la cuchilla está instalada

alimentación de la red y consulte con el Centro de

2. En un césped largo o en suelos irregulares, la altura

de corte debe subirse a la posición más alta. Vea

“Ajuste de la altura de corte”.

3. Compruebe que las ruedas pueden girar con libertad.

4. Si el problema persiste:

Cortadora de bordes (R1)

Permite cortar cerca de paredes y vallas

la caja de distribución.

2. Forme un bucle en el cable y pase el bucle a través
