WKCIO 3 T 133 PFE - Lave-vaisselle tout intégré WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lave-vaisselle tout intégré
Marque	Whirlpool
Modèle	WKCIO 3 T 133 PFE
Dimensions (L x P x H)	60 x 55 x 82 cm
Alimentation électrique	220-240 V, 50 Hz, 10 A
Capacité	13 couverts
Consommation d'eau (programme Eco)	9,5 L/cycle
Consommation d'énergie (programme Eco)	0,85 kWh/cycle
Durée du programme Eco	3 h 10 min
Programmes disponibles	10 (Eco, 6th Sense, Intensif, Lavage et séchage rapide, Cristal, Rapide 30', Silencieux, Antibactérien, Prélavage, Autonettoyant)
Options	Multizone, Départ différé, Turbo, Power Clean, Pastille
Fonctionnalités spéciales	NaturalDry (séchage par convection avec ouverture automatique de la porte), 6th Sense (capteur de saleté), Power Clean (jets haute pression)
Matériau de la cuve	Inox
Système de filtration	Filtre à trois éléments
Niveau sonore	44 dB(A)
Indicateur de fonctionnement au sol	Oui (projection LED)
Entretien	Nettoyage régulier du filtre, des bras d'aspersion, du réservoir de sel et du distributeur de liquide de rinçage
Disponibilité des pièces détachées	Pièces disponibles selon règlement (7 à 10 ans)

FOIRE AUX QUESTIONS - WKCIO 3 T 133 PFE WHIRLPOOL

Comment régler la dureté de l'eau sur le lave-vaisselle?

Pour régler la dureté de l'eau, éteignez l'appareil, appuyez sur la touche P pendant 5 secondes, puis rallumez-le. Utilisez la touche P pour sélectionner le niveau correspondant à votre dureté (voir tableau dans la notice). Confirmez en éteignant l'appareil.

Comment remplir le réservoir de sel?

Retirez le panier inférieur, dévissez le bouchon du réservoir (sens antihoraire). La première fois, remplissez d'eau, puis ajoutez le sel jusqu'au bord (environ 1 kg). Utilisez l'entonnoir fourni. Refermez bien le bouchon et lancez immédiatement un cycle de lavage.

Que faire si le voyant de sel reste allumé après avoir rempli le réservoir?

Le voyant peut rester allumé pendant plusieurs cycles après le remplissage. Si le problème persiste, vérifiez que vous avez bien réglé la dureté de l'eau (voir question précédente). Si le voyant ne s'éteint pas après plusieurs cycles, contactez le service après-vente.

Comment utiliser la fonction Multizone?

Sélectionnez un programme, puis appuyez sur la touche Multizone pour choisir le panier à laver : panier inférieur, supérieur ou compartiment à couvert. Le symbole s'affiche à l'écran. Réduisez la quantité de détergent en conséquence.

Comment activer ou désactiver le NaturalDry?

Accédez au menu logiciel en maintenant la touche P enfoncée pendant 6 secondes. Passez au menu NaturalDry en appuyant à nouveau sur P (jusqu'à afficher E ou d). Utilisez P pour basculer entre activé (E) et désactivé (d). Confirmez en maintenant P enfoncé pendant 3 secondes.

Pourquoi ma vaisselle n'est-elle pas sèche après le cycle?

Vérifiez le niveau de liquide de rinçage dans le distributeur et le réglage du dosage. Si des traces d'eau ou de calcaire apparaissent, augmentez le niveau (3-4). Si des traces bleuâtres apparaissent, diminuez le niveau (1-2). Assurez-vous que l'option NaturalDry est activée et que la porte peut s'ouvrir automatiquement.

Comment nettoyer le filtre du lave-vaisselle?

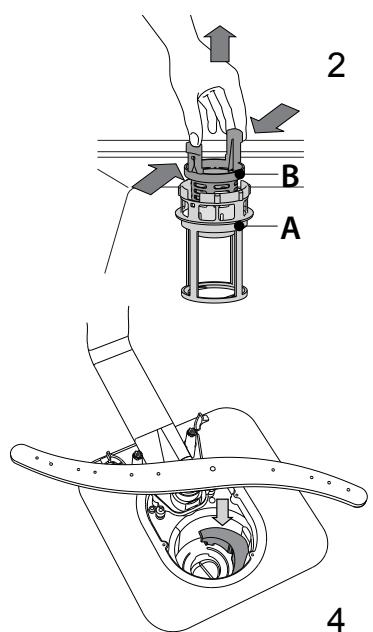

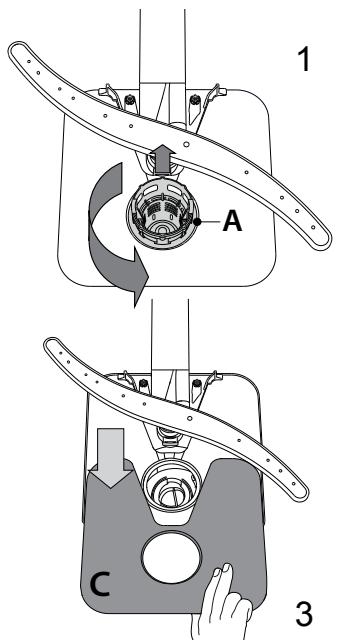

Tournez le filtre cylindrique (A) dans le sens antihoraire et retirez-le. Enlevez le panier du filtre (B) en appuyant sur les volets latéraux. Retirez la plaque en inox (C). Nettoyez tous les éléments sous l'eau courante avec une brosse non métallique. Remontez en ordre inverse et assurez-vous que le filtre est bien en place.

Que faire si le lave-vaisselle ne vidange pas?

Vérifiez d'abord que le cycle est bien terminé. Assurez-vous que le tuyau de vidange n'est pas plié et que le conduit de l'évier n'est pas bouché. Nettoyez le filtre (voir question précédente). Si le problème persiste, contactez le service après-vente.

Puis-je utiliser des pastilles tout-en-un?

Oui, lorsque vous utilisez des pastilles tout-en-un, activez l'option Pastille en maintenant la touche Départ/Pause enfoncée pendant 3 secondes. Cela optimise le programme. Pour les détergents en poudre ou liquide, désactivez cette option.

Comment démarrer le lave-vaisselle avec un départ différé?

Sélectionnez un programme, appuyez sur la touche Différé pour choisir un retard de 1 à 12 heures. Appuyez ensuite sur Départ/Pause et fermez la porte dans les 4 secondes. Le compte à rebours s'affiche et le cycle démarre automatiquement à la fin du retard.

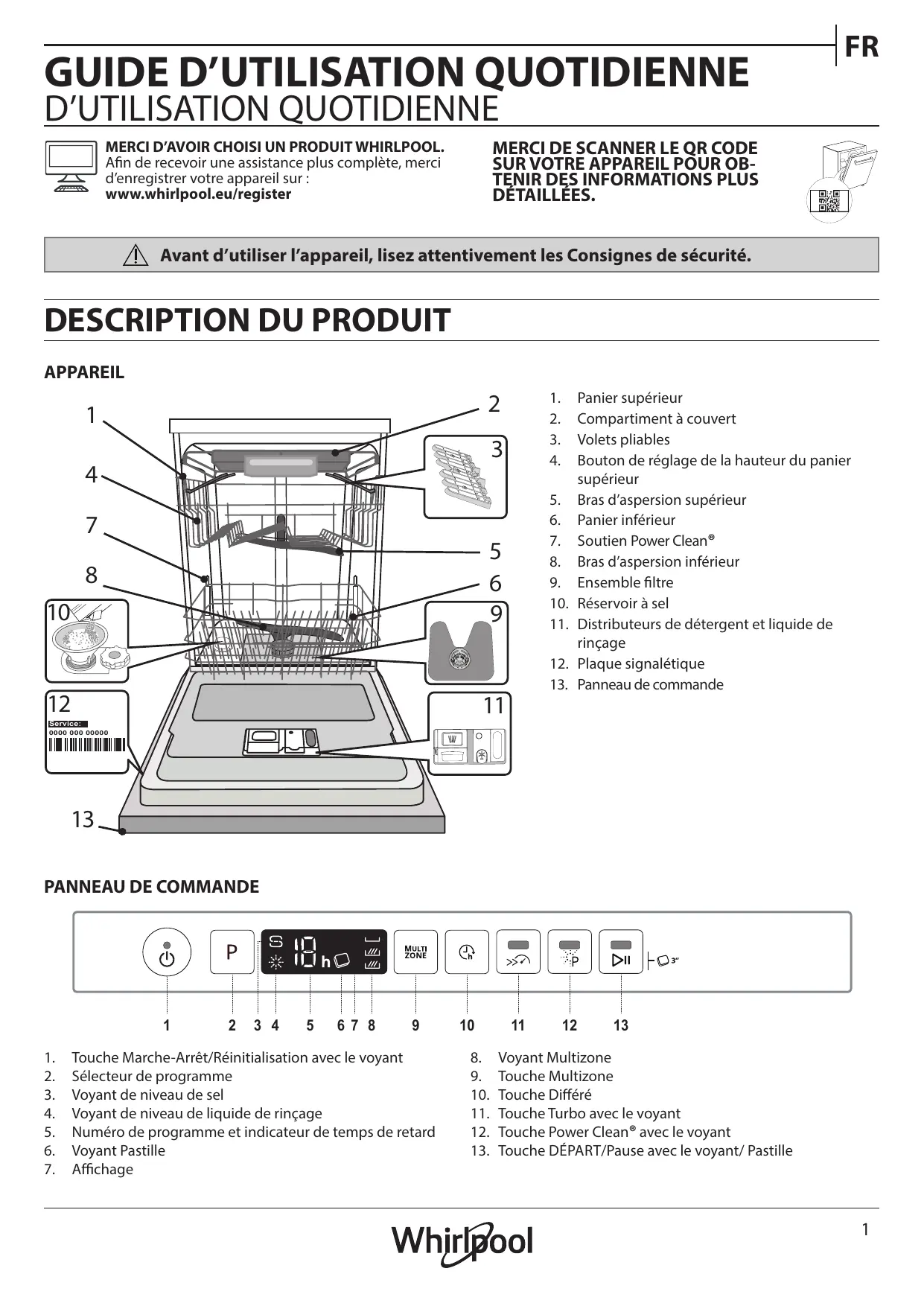

MODE D'EMPLOI WKCIO 3 T 133 PFE WHIRLPOOL

MERCI D'AVOIR CHOISI UN PRODUIT WHIRLPOOL.
Afin de receivevoir une assistance plus complète, merci d'enregistrer votre apparéil sur:
www.whirlpool.eu/register

MERCI DE SCANNER LE QR CODE SUR VOTRE APPAREIL POUR OB- TENIR DES INFORMATIONS PLUS DETAILLEES.

Avant d'utiliser l'appareil, lisez attentivement les Consignes de sécurité.

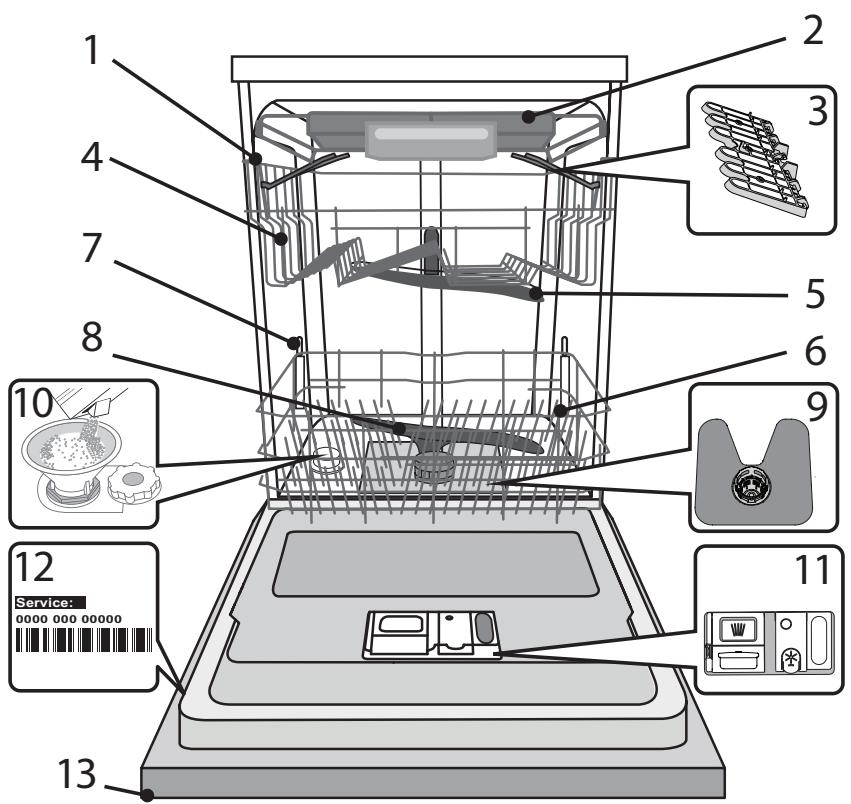

DESCRIPTION DU PRODUIT

APPAREIL

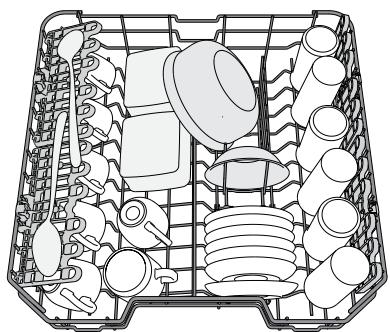

1. Panier supérieur

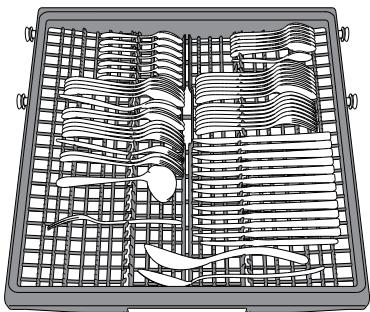

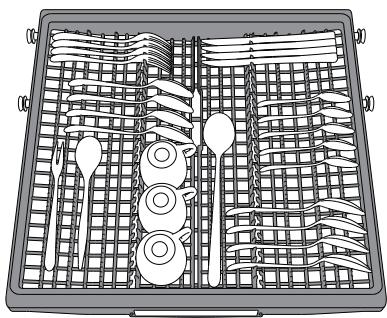

2. Compartiment à couvert

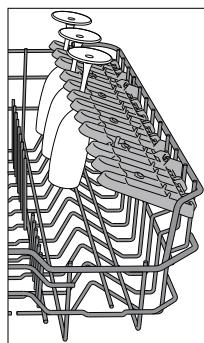

3. Volets pliables
4. Bouton de réglage de la hauteur du panier supérieur
5. Bras d'aspersion supérieur

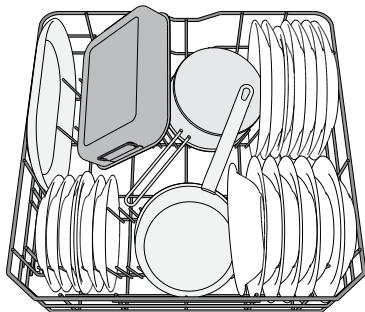

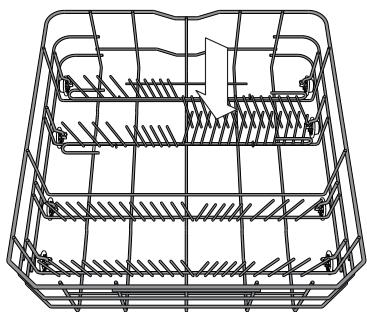

6. Panier inférieur

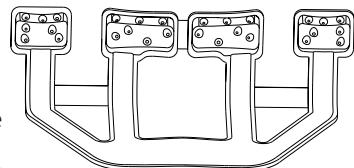

7. Soutien Power Clean
8. Bras d'aspersion inférieur
9. Ensemble fille
10. Réservoir à sel
11. Distributeurs de détérgent et liquide de rençage
12. Plaque signalétique
13. Panneau de commande

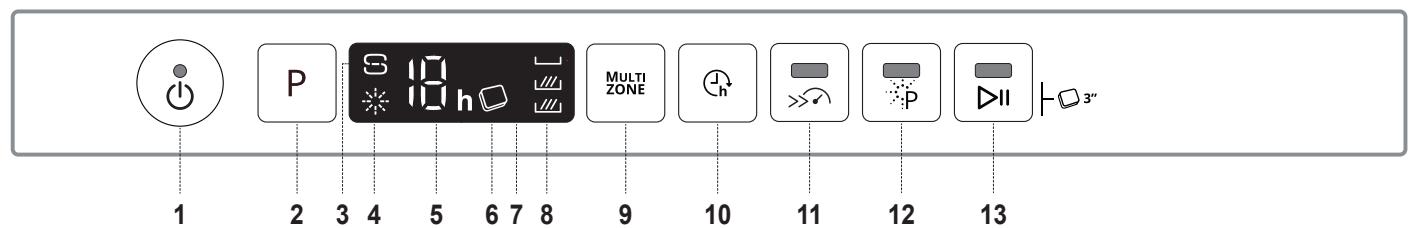

PANNEAU DE COMMANDE

1. Touche Marche-Arrêt/Réinitialisation avec levoyant
2. Sélecteur de programme
3. Voyant de niveau de sel
4. Voyant de niveau de liquide de rincege
5. Numéro de programme et indicateur de temps de retard
6. Voyant Pastille

7. Affichage

8. Voyant Multizone

9. Touche Multizone
10. Touche Différé
11. Touche Turbo avec le voyant
12. Touche Power Clean® avec le voyant
13. Touche DÉPART/Pause avec le voyant/ Pastille

PREMIÈRE UTILISATION SEL, LIQUIDE DE RINÇAGE, ET DÉTERGENT

CONSEILS AU SUJET DE LA PREMIÈRE UTILISATION

Après l'installation, enlevez les boulons d'arrêt sur les paniers et les éléments élastiques qui retiennent le panier supérieur.

REEMPLIR LE RÉSERVOIR DE SEL RÉGÉNÉRANT

L'utilisation de Sel regénérant empêche la formation de CALCAIRE sur la vaisselle et sur les composantes fonctionnelles de l'appareil.

Le RÉSERVOIR DE SEL NE DOIT JAMAIS ÉTRE VIDE.
- Il est important de régler la durée de l'eau.

Le réserveir de sel est situé dans la partie inférieure du lave-vaisselle (voir DESCRIPTION DU PRODUIT) et il doit'être rempli quand levoyant REM-PLISSAGE DE SEL sur le panneau de commande est allumé.

1. Enlevez le panier inférieur et dévissez le bouchon du réservoir (sens antihoraire).
2. La première fois uniquement, vous devez effectuer l'opération suivante : Remplissez d'eau le réservoir à sel.
3. Placez l'entonnoir (voir figure) et replisssez le réservoir de sel jusqu'au bord (environ 1 kg); il est normal qu'un peu d'eau déborde.
4. Enlevez l'entonnoir et essuyez les résidus de Sel autour de I'ouverture.

Assurez-vous que le bouchon est bien serré pour éviter que du détergent pénétre dans le réservoir durant le cycle de lavage (le réservoir pourrait s'endommager au point de ne plus être réparable).

Après chaque ajust de Sel dans le réservoir, il est obligatoire de lancer immédiatement un cycle de lavage afin d'éviter toute corrosion de la cuve.

RÉGLER LA DURETE DE L'EAU

Pour que l'adoucisseur d'eau fonctionne à la perfection, il est important de régler la durée de l'eau aux conditions existantes dans votre résidence. Cette information peut être obtenue de votre fournisseur d'eau local.

L'usine regle la valeur par défaut de la durée de l'eau.

• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÉT.
• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT.
• Appuyer sur la touche P pendant 5 secondes; un bip se fait entendre.
• Allumer l'appareil en appuyant sur la touche MARCHE/ARRÉT.
• Le nombre de la sélection actuelle et levoyant de niveau de sel clignotent.
• Appuyer sur la touche P pour sélectionner le niveau de dureté désiré (voir TABLEAU DE DURETE DE L'EAU).

Tableau de dureté de l'eau
Niveau		°dH Degrés allemand	°fH Degrés français	°Clark Degrés angeçais
1	Très douce	0 - 6	0 - 10	0 - 7
2	Moyenne	7 - 11	11 - 20	8 - 14
3	Douce	12 - 16	21 - 29	15 - 20
4	Dure	17 - 34	30 - 60	21 - 42
5	Très dure	35 - 50	61 - 90	43 - 62

• Éteindre l'appareil en appuyant sur la touche MARCHE/ARRÉT.
  Le réglage est terminé!

Une fois cette opération complétée, lancez un programme sans charger le lave-vaiselle.

Utilisez seulement le sel spécialement concu pour les lavevaisselles.
Lorsque le sel est versé dans l'appareil, le voyant AJOUTER DU SEL s'esteint.

Si le contenant de Sel n'est pas rempli, l'adoucisseur et I'élement chauffant peuvent être endommages à cause de l'accumulation de calcaire.

L'utilisation de Sel est recommandée avec n'importe quel type de lessive pour lave-vaisse.

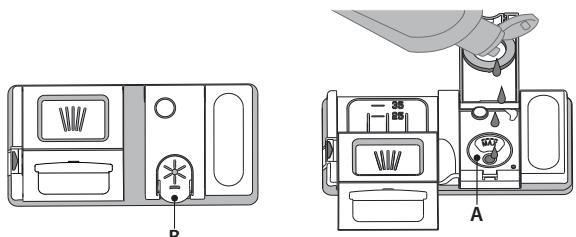

REEMPLIR LE DISTRIBUTEUR DE LIQUIDE DE RINÇAGE

Le liquide de rincege permet à la vaiselle de SECHER plus facilement.
Le distributeur de liquide de rincege A devrait être rempli lorsque le voyant de NIVEAU DE LIQUIDE DE RINÇAGE est allumé à l'écran.

1. Ouvrez le distributeur B en appuyant et en tirant sur l'onglet sur le couvercle.
2. Versez doucement du liquide de rincege jusqu'à la marque de référence (110 ml) du réservoir de replissage - évitez les débordements. Si cela se produit, nettoyez les dégats immédiatement avec un linge sec.
3. Appuyez sur le bouchon pour le fermer; un clic se fait entendre.
   Ne JAMAIS verser le liquide de rincege directement dans la cuve.

AJUSTER LE DOSAGE DU LIQUIDE DE RINÇAGE

Si vous n'etes pas complètement satisfait avec le séchage, vous pouvez ajuster la quantité de liquide de rinçage utilisée.

• Allumez le lave-vaissele en utilisant la touche MARCHE/ARRET.
  Éteignez-le en utilisant la touche MARCHE/ARRÉT.
• Appuyez sur la touche P à trois reprises - vous entendrez un bip.
• Allumez-le en utiliser la touche MARCHE/ARRÉT.
• Le numéro du niveau de sélection actuelle et levoyant du niveau de liquide de rinceage clignotent.
• Appuyez sur la touche P pour sélectionner la quantité de liquide de rincege qui doit être utilisée.
• Éteignez-le en utilisant la touche MARCHE/ARRÉT
  Le réglage est terminé!

Si le niveau de liquide de rincege est a ZERO, il n'y aura pas de liquide de rincege distribue. Dans ce cas, le voyant LIQUIDE DE RINÇAGE ne s'allumera pas s'il ne reste plus de liquide de rincege.

Un maximum de 5 niveaux peuvent être régés selon le modele du lavevaisselle. Les réglages d'usine sont spécifiques au modele, merci de suivre les instructions ci-dessus pour vérifier ceux qui s'appliquent à votre machine.

• Si vous observez des traces bleuâtres sur la vaisse, placez sur un niveau plus bas (1-2).
• Si vous observez des gouttelettes d'eau ou des traces de calcaire sur la vaisselle, placez sur un niveau plus haut (3-4).

REEMPLIR LE DISTRIBUTEUR DE DÉTERGENT

Pour ouvrir le distributeur de détergent, utilisez le dispositif d'ouverture C. Insérez le détergent dans le distributeur sec D seulement. Placez la quantité de détergent pour le prélavage directement dans la cuve.

1. Lorsque vous dosez le détergent, consultez les informations mentionnées précédemment pour ajuster la quantité correcte. À l'intérieur du distributeur D se

trouvend des indications pour aider au dosage de la lessive.

1. Enlevez les résidus de détergent sur le bord des recipients avant de fermer le couvercle; un clic se fait entendre.

2. Fermez le couvercle du distributeur de détergent en le tirant vers le haut jusqu'à ce que le dispositif soit fermement en place. Le distributeur de détergent s'ouvre automatiquement, au moment déterminé par le programme.

Si vous utilisez un détergent « tout-en-un », nous vous conseillons d'utiliser la touche PASTILLE, elle ajuste le programme de façon à toujours obtenir les salariés résultats de lavage et séchage.

L'utilisation d'un détergent non-conçu pour les lave-vaiselles peut provoquer un dysfonctionnement ou des dommages à l'appareil.

TABLEAU DES PROGRAMMES

Programme			Séchage	Natural-Dry	Options disponibles*)	Durée du programme de lavage (h:min)**	Consommation d'eau (l/cycle)	Consommation d'énergie (kWh/cycle)
1	Éco	ECO 50°	✓	✓	hP	3:10	9,5	0,85
2	6th Sense®	6th sense 50-60°	✓	✓	MULTI ZONE >P	1:25 - 3:00	7,0 - 14,0	0,90 - 1,40
3	Intensif	65°	✓	✓	MULTI ZONE >P	2:50	17,0	1,60
4	Lavage et séchage rapide	50°	✓	✓	MULTI ZONE	1:25	11,5	1,10
5	Cristal	45°	✓	✓	MULTI ZONE	1:40	12,0	1,20
6	Rapide 30'	50°	-	✓	MULTI ZONE	0:30	9,0	0,50
7	Silencieux	50°	✓	✓	MULTI ZONE	3:30	16,0	1,15
8	Antibactérien	65°	✓	-	h	1:40	12,0	1,30
9	Prélavage	-	-	-	MULTI ZONE	0:12	4,5	0,01
10	Autonettoyant	65°	-	-	h	0:50	8,0	0,85

Les données du programme Éco sont mesurées sous des conditions en laboratoire conformément à la norme européen EN 60436:2020.
Note pour les laboratoires d'essai: pour toutes informations sur les conditions d'essai comparatif EN, s'adresser à: [e-mail] Aucun prétraitement de la vaisselle n'est nécessaire avant l'unquelconque des programmes.
) Les options ne peuvent pas toutes etre utilisées en meme temps.
*) Les valeurs indiquées pour des programmes différents du programme Éco sont fournis à titre indicatif uniquement. Le temps réel peut varier selon des facteurs comme la température et la pression de l'eau, la température de la pierce, la quantité de détextent, la quantité et le type de vaisselle, l'équilibre de la charge, les options supplémentaires sélectionnées, et la calibration du capteur. La calibration du capteur peut augmenter la durée du programme jusqu'à 20 minutes.

DESCRIPTION DES PROGRAMMES

Consignes pour la seLECTION du cycle de lavage.

1 ÉCO

Le programme Éco est adapté pour nettoyer la vaiselle normalement sale, et pour cette utilisation, c'est le programme le plus efficace en termes d'énergie combinée et de consommation d'eau, et il est utilisé pour évaluer la conformité à la législation européen en matière d'éco-conception.

2 6^th SENSE®

Pour la vaisselle normalement sale avec des résidus de nourriture secs. Déterminé le degré de saleté de la vaisselle et règle le programme en fonction de celui-ci. Lorsque le capteur détecte le degré de saleté, une animation apparait sur l'afficheur et la durée du cycle est mise à jour.

3 INTENSIF

Programme conseilé pour une vaisse très sale, particulièrement adapté pour les poèles et les cassetoles (ne pas utiliser avec la vaisse délicate).

Vaissselle sale. Cycle quotidien, assure un rendement de nettoyage optimal et des performances de séchage en moins de temps.

5 CRISTAL

Programme pour la vaisse délicate, plus sensible aux températures élevées, comme les verres et les tasses.

6 RAPIDE 30^

Programme à utiliser pour la demi-charge de vaisselle légèrement sale sans résidus alimentaires séchés. N'a pas de phase de séchage.

7 SILENCIEUX

Adequat lorsqu'leappareil fonctionne la nuit. Assure un nettoyage et des performances de sechage optimaux avec les plus faibles émissions de bruit.

8 ANTIBACTÉRIEN

Vaissselle sale ou très sale, avec lavage antibactérien supplémentaire.
Peut être utilisé pour effectuer l'entretien du lave-vaisselle.

9 PRELAVAGE

Utilisez ce programme pour rafraîchir la vaiselle qui sera lavée plus tard. N'utilisez pas de dédTenger avec ce programme.

10 AUTONETTOYANT

Programme à utiliser pour effectuer l'entretien du lave-vaisselle, à réaliser uniquement lorsque le lave-vaisselle est VIDE en utilisant des détergents spécifique concès pour l'entretien du lave-vaisselle.

Remarques:

Il convient de noter que le cycle Rapide 30^ est destiné uniquement à la vaisse lègèrement sale.

Les OPTIONS peuvent être sélectionnées directement en appuyant sur la touche correspondante (voir PANNEAU DE COMMANDE).

Si une option n'est pas compatible avec le programme sélectionné (voir TABLEAU DES PROGRAMMES), levoyant correspondant clignote 3 fois et un bip se fait entendre. La fonction n'est pas activée.

MULTI MULTIZONE

ZONE

S'il n'y a pas beaucoup de vaisse à laver, la demi-charge peut être utilisée pour économiser de l'eau, de l'électricité, et du détergent.

Selectionnez un programme et appuyez ensuite sur la touche MULTIZONE : le symbole du panier selectionné s'affiche à l'écran. Par défaut, l'appareil lave la vaiselle sur tous les paniers. Pour seulement laver la vaiselle sur un panier particulier, appuyez plusieurs fois sur cette touche:

s'affiche à l'écran (panier inférieur seulement)

s'affiche à l'écran (panier supérieur seulement)

s'affiche à l'écran (compartment à couvert seulement)

s'affiche à l'écran (l'option est ÉTEINTE et l'appareil lave la vaisselle sur tous les paniers).

Chargez seulement le panier supérieur ou inférieur, et réduisez la quantité de dédTangent en conséquence. Si le panier supérieur est enlevé, appliquez le dédTangent directement dans la cuve au lieu du distributeur de dédTangent.

DIFFÉRÉ

Le début du programme peut être retardé pour une période entre 1 et 12 heures.

1. Appuyez sur la touche DIFFÉRÉ : le symbole «h» correspondant apparait sur l'écran ; chaque fois que vous appuyez sur la touche, le temps (1 heures, 2 heures, etc. jusqu'à un max de 12 heures) avant le début du cycle de lavage augmente.
2. Sélectionné le programme de lavage, appuyez sur le bouton DÉPART/Pause et dans les 4 secondes, fermez la porte : la minuterie commenceré le compte à rebours.
3. Une fois le temps écoulé, le voyant «h» s'éteint et le cycle de lavage démarre.

Pour ajuster le décal et sélectionner une période de temps plus courte, appuyez sur la touche DIFFÉRÉ. Pour l'annuler, appuyez sur la touche à plusieurs reprises pour éteindre levoyant «h» de départ différé sélectionné.

La fonction DIFFÉRÉ ne peut pas régée une fois le programme en cours.

TURBO

Cette option permet de réduire la durée des programmes principaux tout en conservant les niveaux de rendement du lavage et du séchage.

Après avoir sélectionné le programme, appuyez sur la touche TURBO et levoyant s'illumine. Appuyez de nouveau sur la touche pour annuler l'options.

POWER CLEAN

Gráce aux jets haute pression supplémentaires, cette option fournit un lavage plus intensif et puissant dans le panier inférieur, dans la zone spécifique. Elle est recommendée pour le lavage des poêles et des cassetoles. Appuyez sur cette touche pour activer POWER CLEAN® (le voyant s'allume).

PASTILLE

Ce réglage vous permet d'optimiser le rendissement du programme selon le type de détergent utilisé.

Appuyez sur la touche DÉPART/Pause pendant 3 secondes (le symbole correspondant s'illumine) si vous utilisez un détergent sous la forme d'une pastille (liquide de rinçage, sel, et détergent en une seule dose).

Si vous utilisez un détergent en poudre ou liquide, cette option devrait être éteinte.

INDICATEUR DE FONCTIONNEMENT

UnvoyantLEDprojete surlesolindiquequelelave-vaisselle fonctionne.Undesmodesfonctionnementsuivantpeutere selectionné:

a) Fonction désactivée.

b) Lorsque que le cycle est lancé, le voyant s'illumine quelques secondes; il reste étant durant le cycle, et clignote à la fin du cycle.

c) Levoyant reste allumé durant le cycle et clignote à la fin du cycle (mode par défaut).

Si le Départ différé est seLECTIONné, le voyant s'illumine durant les premières secondes, ou pour la durée du compte à rebours, selon que le mode b) ou c) ait été réglé.

Levoyant s'eteint chaque fois que la porte est ouverte. Pour seLECTIONnerer voitre mode préférez, allumez l'appareil, appuyez sur la touche P jusqu'à ce qu'une des trois lettres apparaissé à l'écran, appuyez sur la touche P pour afficher la lecture (mode) désirée, et appuyez de nouveau sur la touche P pour confirmer votre selection.

Remarque: si NaturalDry est activé et ouvre la porte, l'indicateur de fonctionnement ne clignotera pas à la fin du cycle.

NaturalDry

NaturalDry est un système de séchage à convection qui ouvre automatiquement la porte pendant/après la phase de séchage pour assurer une performance de séchage exceptionnelle chaque jour. La porte s'ouvre à la température qui est sure pour les meubles de votre cuisine, donc la porte ne sera pas ouverte quand l'option TURBO sera activée.

À titre de protection supplémentaire contre la vapeur, une feuille de protection spécifique conçue est ajoutée avec le lave-vaiselle. Pour voir comment monter la feuille de protection, consulter le (GUIDE D'INSTALLATION).

La fonctionnalité NaturalDry pourrait être désactivée par l'utilisateur comme suit:

1. Allez au menu de logiciel du lave-vaiselle en appuyant et en maintainant le bouton P (6 sec).
2. Vous étés actuellément dans le Menu Contrôle lumineux (consultez la description INDICATEUR DE FONCTIONNEMENT) si vous ne pouze rien changer, appuyez sur le bouton P et maintenez-le enforcé (jusqu'à ce que l'une des deux lettres apparaissée sur l'écran).
3. Vous/passez au Menu de contrôle NaturalDry, vous pouvez changer d'etat de la fonctionnalite NaturalDry en appuyant sur le bouton P:

E - activé

d - désacté

Pour confirmer le changement et sortir du Menu de Contrôle, appuyer sur le bouton P et le maintainir enforcé (3 sec).

CHARGEMENT DES PANIERS

COMPARTIMENTÀ COUVERT

Le troisième panier a été concu pour partager les couverts. Placez les couverts comme illustré sur la figure. Séparer les couverts facile le rangement après le cycle de lavage et améliore les programmes de lavage et de séchage.

Les couteaux et autres ustensiles avec des bords tranchants doivent être placés dans le panier à couvert avec la pointe vers le bas.

La géométrie du panier permet de placer des petits articles comme les tasses à cafés dans l'espace au centre.

PANIER SUPÉRIEUR

Chargez la vaisse delicate et légère: verres, tasses, soucoupes, saladiers bas.

(example de chargement du panier supérieur)

AJUSTER LA HAUTEUR DU PANIER SUPÉRIEUR

Vous pouvez ajuster la hauteur du panier supérieur : position élevée pour placer la vaiselle encombrante sur le panier inférieur, et la po

sitionasse pour profiter au maximum des supports rabattables et créant plus d'espace vers le haut et éviter les chocs avec les articles sur le panier inférieur. Le panier supérieur comprend un dispositif de réglage de la hauteur du panier supérieur (voir figure), sans appuyer sur les leviers, simplement soulever en tenant le panier sur les côtes jusqu'à ce qu'il soit stable en position élevée. Pour abaisser le panier, appuyez sur les leviers A sur les côtes du panier et déplacez-le vers le bas.

Nous vous conseillons fortement de ne pas ajuster la hauteur du panier lorsqu'il est chargé.

Ne JAMAIS soulever ou abaiser un seul côté du panier.

VOLETS PLIABLES AVEC POSITIONS AJUSTABLES

Les volets pliables lateraux peuvent etre plies ou dépliés afin d'optimiser la disposition de la vaissele à l'intérieur du rack.

Les verres de vin peuvent etre place s de façon sécurité dans les volets pliables en inscrerant le pied de chaque verre dans la fente correspondante. Selon le modele:

• pour déplier les volets, il est nécessaire de les coulisser vers le haut et de les tourner ou de les libérer des griffes et de les tirer vers le bas.

• pour replier les volets, il est nécessaire de les tourner et de les faire coulisser vers le bas ou de les tirer vers le haut et de fixer les pattes aux griffes.

PANIER INFÉRIEUR

Pour les poêles, les couvercles, les plats, les saladiers, les couverts, etc. Les grands plats et les grands couvercles devraient être placés sur le côte pour éviter qu'ils n'entravent le fonctionnement des bras d'aspersion. Le panier inférieur comprend des supports rabattables qui peuvent être placés en position verticale pour charger des plaques, ou en position horizontal (bas) pour faciliter le chargement des casseroles et des bolds de salute.

(example de chargement du panier inférieur)

POWER CLEAN® SUR LE PANIER INFÉRIEUR

Power Clean® utilise des jets d'eau spéciaux, situés à l'arrière de la cavité, pour laver les articles très sales avec une intensité plus élevé.

Placez les poêles et les casseroles face à la composante Power Clean® et activez POWER CLEAN sur le panneau

Le panier inférieur comprend une Zone d'espace, un support spécial qui se trouve à l'arrière du panier, qui peut être utilisé pour supporter les poèles à frire et les moulés dans une position verticale, prénant ainsi moins de place.

Comment utiliser Power Clean:

1. Reglez la zone Power Clean® (G) en rabattant les supports pour assiettes arrirées pour charger des casseroles.
2. Chargez les grands plats et les cassetoles en les inclinant à la verticale dans la zone Power Clean. Les cassetoles doivent être inclinées dans la direction des jets d'eau haute pression.

UTILISATION QUOTIDENNE

1. VÉRIFIER LE BRANCHEMENT DE L'EAU

Assurez-vous que l'appareil est raccordé à un réseau d'alimentation et que le robinet de l'eau est ouvert.

2. ALLUMER LE LAVE-VAISSELL

Ouvrez la porte et appuyez sur la touche MARCHE/ARRET.

1. CHARGER LES PANIERS (voir CHARGEMENT DES PANIERS).

4. REMPLIR LE DISTRIBUTEUR DE DÉTERGENT

5. CHOISIR LE PROGRAMME ET PERSONNALISER LE CYCLE

Sélectionnez le meilleur programme selon le type de vaisselle et le niveau de saleté (voir DESCRIPTION DES PROGRAMMES) en appuyant sur la touche P.

Sélectionnez les options désirées (voir OPTIONS ET FONCTIONS).

6. DEMARRER

Démarrez le cycle de lavage en appuyant sur le bouton DÉPART/Pause (le témoin est allumé) et en fermant la porte dans les 4 secondes. Quand le programme démarre, vous entendez un bip simple.

Si la porte n'a pas ete fermee dans les 4 secondes, le signal d'alarme est activé. Dans ce cas, ouvre la porte, appuyez sur le bouton DEPART/Pause et fermez de nouveau la porte dans les 4 sec.

7. FIN DU CYCLE DE LAVAGE

La fin du cycle de lavage est indiquée par des bips et par le clignotement du nombre de cycles de lavage sur l'écran.

Ouvrez la porte et éteignez l'appareil en appuyant sur la touche MARCHE/ARRÉT.

Pour éviter de vous brûr, attendez quelques minutes avant de retarder la vaisse. Déchargez les paniers en commençant par le panier inférieur.

L'appareil s'estinct automatiquement durant des périodes d'inactivité prolongées pour réduire la consommation d'énergie. Si la vaisselle est légèrement sale ou si elle a été rincée avec à l'eau avant d'être placée dans le lave-vaisselle, réduisez la quantité de détergent utilisée en conséquence.

MODIFIER UN PROGRAMME EN COURS

Si vous avez sélectionné le mauvais programme, vous pouvez le changer, à condition que ce soit fait au tout début du cycle: ouvrir la porte, appuyer sur le bouton MARCHE/ARRÉT et le maintainir enforcé, la machine s'éteindra.

Rallumez l'appareil en appuyant sur la touche MARCHE/ARRÉT et sélectionnez le nouveau cycle de lavage et les options désirées; lancer le cycle en appuyant sur le bouton DÉPART/Pause et en fermant la porte dans les 4 sec.

AJOUTER DE LA VAISSELE

Sans eteindre la machine, ouvrir la porte (Le voyant DEPART/ Pause commencera a clignoter) (attention à la vapeur CHAUBE!) et placer la vaisselle à l'intérieur du lave-vaisselle. Appuyer sur le bouton DEPART/ Pause et fermer la porte dans les 4 sec, le cycle reprendra a I'endroit où il a ete interrompu.

Si la porte est ouverte pendant le cycle de lavage, ou s'il y a une coupure de courant, le cycle s'arrête. Pour reprendre le cycle à l'endetroit où il a été interrompu, appuyer sur le bouton DÉPART/Pause et fermer la porte dans les 4 sec.

AVIS ET CONSEILS

CONSEILS

Avant de charger les paniers, enlevez tous les résidus de nourriture sur la vaisselle et videz les verres. Vous n'avez pas besoin de rincer la vaisselle avant de la placer dans le lave-vaisselle.

Placez la vaisselle pour qu'elle tienne bien en place et ne risque pas de tomber; et placez les recipients avec les ouvertures vers le bas et les parties concaves/convexes de cotoé pour permettre à l'eau d'atteindre toutes les surfaces et couler librement.

Avertissement : les couvercles, poignées, plaques et poèles à frire n'empêchent pas les bras d'aspersion de tourner. Placez les petits articles dans le panier à couvert. La vaissele et les casseroles très sales devraient être placées sur le panier inférieur car les jets d'eau sont plus forts dans cette section et permet un meilleur rendement lors du lavage. Àprous avoir chargé l'appareil, assurez-vous que les bras d'aspersion peuvent bouger librement.

VAISSELLE QUI NE CONVIENT PAS

Vaisseletcouverts en bois.
- Verres décoratifs délicats, produits artisanaux, et vaisse l'antique. Les garnitures ne sont pas résistantes.
- Les pieces en matériel synthétique qui ne supportent pas les haute températures.
La vaisse en cuivre ou en etain.
La vaiselle tachée de cendre, de cire, de graisse lubrifiante, ou d'encre.

Les couleurs des garnitures de verre et des pieces d'aluminium/argent peuvent changer et ternir durant le cycle de lavage. Certains types de verre (p. ex. les objets en cristal) peuvent aussi开发商 opaque après plusieurs cycles de lavage.

VERRES ET VAISSELLE ENDOMMAGÉS

• Seulement utiliser des verres ou de la porcelainne qui sont lavables au lave-vaiselle conformément aux recommandations du fabricant.
  Utilisez un détergent doux, ajust pour la vaisse.
• Retirez les verres et les couverts du lave-vaisselle aussitôt que le cycle de lavage est terminé

ASTUCES SUR L'ÉCONOMIE D'ÉNERGIE

• Lorsque le lava-vaiselle domestique est utilisé conformément aux instructions du fabricant, le lavage de la vaiselle dans un lava-vaiselle consomme habituèlement MOINS D'ENERGIE et d'eau que le lavage à la main.
• Afin d'optimiser l'efficacité du lave-vaiselle, il est recommandé de débuter le cycle de lavage une fois que le lave-vaiselle est totalement chargeé. Le chargement du lave-vaiselle domestique jusqu'à la capacité indiquée par le fabricant contribuera à economiser de l'énergie et de l'eau. Vous trouvrez des informations sur le chargement correct de la vaiselle dans le chapitre CHARGEMENT DES PANIERS.

En cas de chargement partiel, il est recommendé d'utiliser des options de lavage spécifiques si elles sont disponibles (Demi-charge / Zone Wash/ Multizone), en replischant uniquement les paniers sélectionnés. Un chargement incorrect ou une surcharge du lave-vaisselle peut augmenter l'utilisation des ressources (telles que l'eau, l'énergie et le temps, et augmenter le niveau de bruit), en réduisant les performances de nettoyage et de séchage.

• Un préinçage manuel des éléments de vaisselle provoque une augmentation de la consommation d'eau et d'énergie et n'est pas recommandé.

HYGIENE

Pour éviter les odeurs et les dépôts qui pouraient s'accumuler dans le lave-vaisselle, lancer un programme à haute température au moins une fois par mois. Utilisez une cuillère à café de détergent et lancer le programme sans vaisselle pour nettoyer l'appareil.

NETTOYAGE ET ENTRETIEN

NETTOYER L'ENSEMBLE FILTRE

Nettoyez régulierement l'ensemble filtré pour éviter qu'il ne se bouche et pour permettre aux eaux usées de bien s'éliminer.

L'utilisation du lave-vaisselle avec des filtres obstrués ou des objets étrangers à l'intérieur du système de filtration ou des bras de pulverisation peut provoquer un dysfonctionnement de l'unité provoquant une perte de performances, un fonctionnement bruyant ou une utilisation supérieure des ressources.

L'ensemble filtré comprend trois filtres qui séparent les résidus de nourriture de l'eau de lavage pour ensuite faire circuler l'eau.

N'utilise pas le lave-vaisselle sans les filtres ou si un filtré est mal ajusté.

Au moins une fois par mois ou tous les 30 cycles, vérifie l'assemblage du filtré et si nécessaire, nettoyez-le minutieusement sous l'eau courante, en utilisant une Brosse non-métallique et en suivant les instructions ci-dessous:

1. Tournez le filtré cylindrique A dans le sens antihoraire et retirez-le (Fig. 1).
2. Enlevez le panier du filtré B en appliquant une légère pression sur les volets lateraux (Fig. 2).
3. Retirez la plaque du filtré en acier inoxydable C (Fig. 3).
4. Si vous trouvez des objets étrangers ( comme du verre brisé, de la porcelain, des os, des pépins de fruits, etc), enlevez-les minutieusement.
5. Inspector la cavité et enlever les résidus de nourriture.

NE JAMAIS ENLEVER la protection de la pompe du cycle de lavage (détails en couleur noir) (Fig 4).

Après avoir nettoyé les filtres, assemblez de nouveau l'ensemble filtré et remettez-le en place correctement; c'est très important pour que le lave-vaisselle garde son efficacité.

NETTOYER LE TUYAU D'ARRIVÉE D'EAU

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas ete utiliseds depuis longtemps, laissez I'eau couler pour vous assurer qu'il n'y a pas d'impurete ou de saleté avant de les brancher. Si yous n'effectuez pas cette operation, l'arrivee d'eau pourrait se boucher et endommager le lave-vaiselle.

NETTOYER LES BRAS D'ASPERSION

À l'occasion, des résidus de nourriture s'incrustent dans les bras d'asper sion etbloquent les troussutilisés pour asperger de I'eau. Il est donc conseilé de vérifier les bras de temps en temps et de les nettoyer avec une petite Brosse non métallique.

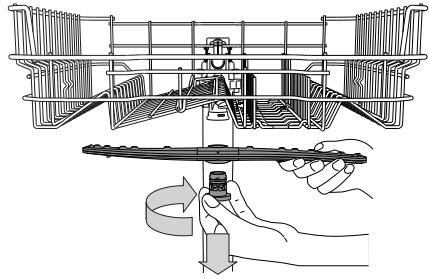

Pour enlever le bras d'aspersion supérieur, tournez l'anneau de verro

uillage en plastique dans le sens horaire. Le bras d'aspersion supérieur doit être replaced de façon que le côté avec le plus grand nombre de trous est place vers le haut.

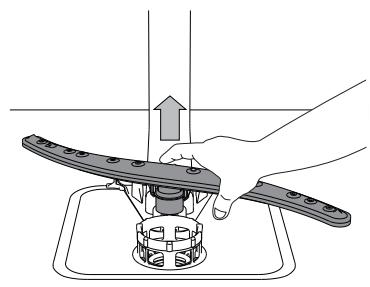

Le bras d'aspersion inférieur peut etre enleve en le tirant vers le haut.

SYSTEME ADOUCISSEUR D'EAU

L'adoucisseur d'eau réduit automatiquement la durée de l'eau, en empêchant ainsi la formation de calcaire sur la résistance, et en contributorant également à une meilleure performance de nettoyage.

Ce système se regénère avec du sel, il est donc nécessaire de remplir le bac de sel lorsqu'il est vide.

La fréquence de régénération dépend du réglage du niveau de durété de l'eau - la régénération a lieu une fois tous les 6 cycles Eco avec un niveau de durété de l'eau régèle à 3.

Le processus de régénération débute lors du rincege final et se termine en phase de séchage avant la fin du cycle.

• Une régénération simple consomme: 3,5 L d'eau;
• Prend jusqu'à 5 minutes supplémentaires pour le cycle;
• Consomme moins de 0,005 kWh d'énergie.

Si voit lave-vaiselle ne fonctionne pas correctement, verifiez si le probleme peut etre resolu en suivant laiste ci-apres. Pour d'autres erreurs ou problemes, contactez le Service apres-vente agree dont les coordonnées peuvent etre trouvées dans le livre de garantie. Les pièces de rechange seront disponibles pour une période allant jusqu'à 7 ou jusqu'à 10 ans, selon les exigences spécifiques du règlement.

PROBLÉMES	CAUSES POSSIBLES	SOLUTIONS
L'indicateur de sel est allumé	Le réserveir de sel est vide. (Après le replissage, il est possible que levoyant du niveau de sel régérangerant ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le réserveir de sel régérangerant (pour plus d'informations, reportez-vous à la page 2).Réglez la durée de l'eau - reportez-vous au tableau de la page 2.
Levoyant de liquide de rincege est allumé	Le distributeur de liquide de rincege est vide. (Après le replissage, il est possible que levoyant du niveau de liquide de rincege ne s'éteigne qu'au bout de plusieurs cycles de lavage).	Remplissez le distributeur de liquide de rincege (pour plus d'informations, reportez-vous à la page 2).
Le lave-vaiselle ou les commandes ne fonctionnent pas.	L'appareil n'est pas bien branché.	Insérez la fiche dans la prise de courant.
	Panne de courant.	Pour des raisons de sécurité, le lave-vaiselle ne redémarrera pas automatiquement lors du return de l'alimentation électrique. Ouvrez la porte du lave-vaiselle, appuyez sur le bouton D'PART/Pause, et fermez la porte dans les 4 secondes.
	La porte du lave-vaiselle n'est pas fermée. Broche NaturalDry non entrée.	Poussez vigoureusement la porte pour entendre le « clic ».
	Le cycle est interrompu par une ouverture de la porte supérieure à 4 secondes.	Appuyer sur D'PART/Pause et fermer la porte dans les 4 secondes
	Les commandes ne fonctionnent pas.L'afficheur indique : 9 ou 12 et le voyant MARCHE/ARRÉT clignote rapidement.	Éteindre l'apparéil en appuyant sur la touche MARCHE/ARRÉT, rallumez-le environ une minute après, et recommencer le programme. Si le problème persisté, débranchez l'apparéil pendant 1 minute, puis rebranchez-le.
Le lave-vaiselle ne se vidange pas.L'afficheur indique :3 et le voyageant MAR-CHE/ARRÉT clignote rapidement.	Le cycle de lavage n'est pas encore terminé.	Attendre que le cycle se termine.
	Le tuyau de vidange est plié.	Assurez-vous que le tuyau de vidange n'est pas plié (voir CONSIGNES D'INSTALLATION).
	Le conduit de vidange de l'évier est bouché.	Nettoyez le conduit de vidange de l'évier.
	Le filtre est bouché par des résidues de nourriture.	Nettoyez le filtre (voir NETTOYAGE DE L'ENSEMBLE FILTRE).
Le lave-vaiselle fait beaucoup de bruit.	La vaisse s'entrechoque.	Replacez la vaisse (voir CHARGEMENT DES PANIERS).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas ajusté pour les lave-vaiselles (voir REM-PLIR LE DISTRIBUTEUR DE DÉTERGENT). Reliance le cycle en cours en éteignant le lave-vaiselle, puis en le rallumant, sélectionnez un nouveau programme, appuyez sur D'PART/Pause et fermez la porte dans les 4 secondes. Merci de ne pas ajouter de détergent.
La vaisse n'est pas propre.	La vaisse n'est pas bien placée.	Replacez la vaisse (voir CHARGEMENT DES PANIERS).
	Les bras d'aspersion ne bougent pas librement, ils sont génés par la vaisse.	Replacez la vaisse (voir CHARGEMENT DES PANIERS).
	Le cycle de lavage est trop délicat.	Sélectionnez le cycle de lavage approprié (voir TABLEAU DES PROGRAMMES).
	Il y a une trop grande quantité de mousse.	Le détergent a été mal mesuré ou il n'est pas ajusté pour les lave-vaiselles (voir REM-PLIR LE DISTRIBUTEUR DE DÉTERGENT).
	Le bouchon du comportement de liquide de rincege n'est pas bien fermé.	Assurez-vous que le bouchon du distributeur de liquide de rincege est fermé.
	Le filtre est sale ou bouché.	Nettoyez l'ensemble de filtre (voir NETTOYAGE ET ENTRETIEN).
	Il n'y a pas de sel.	Remplir le réservoir de sel (voir REMPLIR LE RÉSERVOIR DE SEL).
L'eau n'arrive pas au lave-vaisille.L'afficheur indique :H, 6 et le voyageant MARCHE/ARRÉT clignote rapidement.	L'alimentation d'eau est vide ou le robinet est fermé.	Assurez-vous qu'il y a de l'eau dans le circuit d'alimentation ou que le robinet est ouvert.
	Le tuyau d'acciviée est plié.	Assurez-vous que le tuyau d'entrée n'est pas plié (voir INSTALLATION) reprogrammez le lave-vaiselle et relancez-le.
	Le tamis dans le tuyau d'acciviée d'eau est obstruçu ; il est nécessaire de le nettoyer.	Après avoir complété la verification et le nettoyage, éteignez et rallumez le lave-vais-selle et redémarrez le programme.
Le lave-vaiselle terminé le cycle prématurémentL'afficheur indique :15 et le voyageant MARCHE/ARRÉT clignote rapidement.	Le tuyau de vidange est positionné trop bas ou se vide dans le système d'évacuation domestique.	Vérifiez si l'extrémité du tuyau de vidange est placeé à la hauteur correcte (voir INSTALLATION). Vérifiez la vidange dans le système d'évacuation domestique, installez une vanne d'admission d'air ni nécessaire.
	De l'air est présente dans l'alimentation en eau.	Vérifiez si l'alimentation en eau présente des fuites ou d'autres problèmes liassant entre der l'air.

Vous trouvrez les documents normatifs, la documentation standard, le classement des pieces de rechange et des informations supplémentaires sur les produits:

• En utilisant le QR code sur votre produit.
• En visitant notre site web docs.whirlpool.eu/docs et parts-selfservice.europeanappliances.com
• Vous pouvez également contacter notre Service après-vente (voir numero de téléphone dans le livre de garantie). Lorsque vous contactez notre Service après-vente, veuillez indiquer les codes figurant sur la plaque signalétique de l'appareil.

Les informations relatives au modele peuvent etre trouvées en utilisant le QR-Code figurant sur l'étiquette energetique. L'étiquette comprend egressement l identifiant du modele qui peut etre utilise pour consulter le portail du registre sur le site https://eprel.ec.europa.eu
