Zafira C Phase 1 (2011-2016) - Automobile OPEL - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Modèle	OPEL Zafira C Phase 1
Années de production	2011-2016
Type de véhicule	Monospace
Capacité du moteur	1.4L à 2.0L
Puissance	100 à 200 ch
Transmission	Manuelle ou automatique
Consommation de carburant	Environ 5 à 8 L/100 km
Capacité du réservoir	58 litres
Nombre de places	5 à 7 places
Dimensions (L x l x h)	4,65 m x 1,88 m x 1,68 m
Poids à vide	1 400 à 1 600 kg
Système de sécurité	ABS, ESP, airbags frontaux et latéraux
Entretien recommandé	Changement d'huile tous les 15 000 km, vérification des freins et des pneus
Garantie constructeur	2 ans ou 100 000 km
Informations supplémentaires	Véhicule adapté aux familles, bon espace de chargement, options de personnalisation disponibles

FOIRE AUX QUESTIONS - Zafira C Phase 1 (2011-2016) OPEL

Quel type d'huile moteur doit être utilisé pour l'OPEL Zafira C Phase 1 ?

Il est recommandé d'utiliser de l'huile moteur de type 5W-30 ou 5W-40 répondant à la norme ACEA C3.

Comment réinitialiser le témoin de maintenance sur l'OPEL Zafira C Phase 1 ?

Pour réinitialiser le témoin de maintenance, mettez le contact sans démarrer le moteur, appuyez sur l'accélérateur à fond trois fois en moins de 10 secondes, puis éteignez le contact.

Pourquoi le système de climatisation de ma Zafira C ne fonctionne-t-il pas ?

Cela peut être dû à un manque de gaz réfrigérant, un fusible grillé ou un compresseur défectueux. Vérifiez d'abord le niveau de gaz et les fusibles.

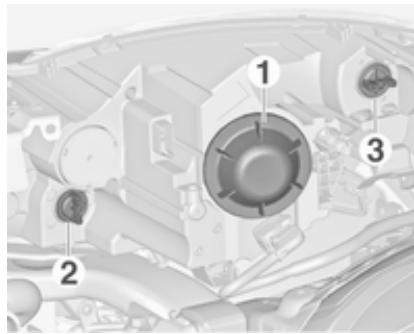

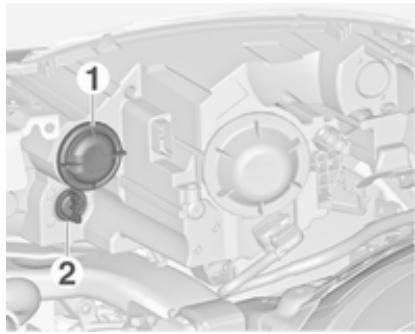

Comment changer une ampoule de phare sur l'OPEL Zafira C Phase 1 ?

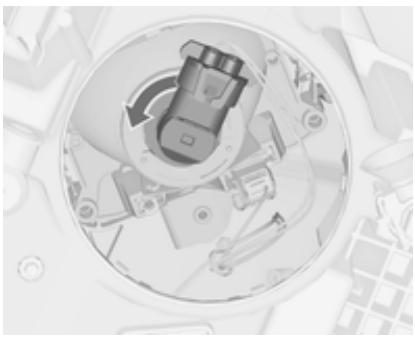

Ouvrez le capot, retirez le couvercle de protection à l'arrière du phare, débranchez la fiche électrique, retirez l'ampoule défectueuse et remplacez-la par une nouvelle en veillant à ne pas toucher le verre.

Que faire si le moteur ne démarre pas ?

Vérifiez d'abord la batterie, assurez-vous qu'elle est chargée et que les connexions sont propres. Si le problème persiste, il peut s'agir d'un problème de démarreur ou de système d'allumage.

Comment vérifier le niveau du liquide de refroidissement ?

Le niveau du liquide de refroidissement doit être vérifié lorsque le moteur est froid. Ouvrez le réservoir de liquide de refroidissement et assurez-vous que le niveau est entre les repères 'min' et 'max'.

Quels sont les symptômes d'une batterie défectueuse ?

Les symptômes incluent des difficultés à démarrer le moteur, des phares faibles et des accessoires électriques qui ne fonctionnent pas correctement.

Comment résoudre un problème de serrure de porte qui ne s'ouvre pas ?

Vérifiez d'abord la pile de la télécommande. Si elle est chargée, il peut s'agir d'un problème de câblage ou de verrouillage interne. Essayez d'ouvrir manuellement avec la clé.

Que faire si le tableau de bord indique un message d'erreur ?

Il est conseillé de consulter le manuel du propriétaire pour comprendre le message. Si le problème persiste, faites diagnostiquer le véhicule chez un professionnel.

MODE D'EMPLOI Zafira C Phase 1 (2011-2016) OPEL

Manuel d'utilisation

Sommaire

Introduction 2 En bref 6 Clés, portes et vitres 21 Sièges, systèmes de sécurité.... 38 Rangement 66 Instruments et commandes 98 Éclairage 140 Climatisation 154 Conduite et utilisation 164 Soins du véhicule 230 Service et maintenance 275 Caractéristiques techniques.....278 Informations au client 294 Index alphabétique 296

Carburants

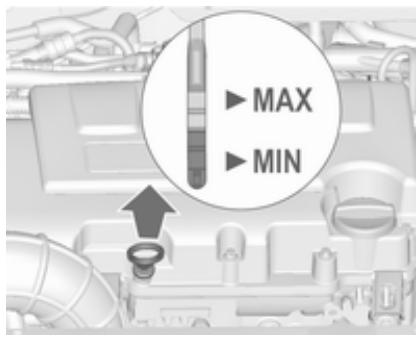

Huile moteur

Pression de gonflage des pneus

Désignation

Qualité

Viscosité

Monte

Pneus ete

Pneus d'hiver

avant

amérique

Poids

Poids total autorisé

• Poids à vide du modèle de base

=Chargement

Caractéristiques spécifiques du véhicule

Veuillez inscrire les données de votre véhicule à la page précédente afin de les garder facilement accessibles. Ces informations figurent aux chapitres « Entretien et maintenance » et « Caractéristiques techniques » ainsi que sur la plaquette signalétique.

Votre véhicule associe technologie avancée, sécurité, écologie et économie.

Le présent Manuel d'utilisation contient toutes les informations qui vous seront nécessaires pour conduire votre véhicule efficacement et en toute sécurité.

Informez les occupants du véhicule des risques éventuels d'accident et de blessure dus à une mauvaise utilisation.

Vous nevez toujours vous plier aux lois et réglementations en vigueur dans le pays dans lequel vous vous

trouvez. Ces lois peuvent différer des informations contenues dans ce Manuel d'utilisation.

Quand il est indiqué de prendre contact avec un atelier, nous vous recommandons de chercher un Réparateur Agréé Opel. Pour les véhicules au gaz, nous vous recommandons de contacter un Réparateur Opel habilité pour l'entretien des véhicules au gaz.

Les Réparateurs Agréés Opel offrent un service de première qualité à des prix raisonnables. Le personnel expérimenté formé par Opel travaille selon les prescriptions spécifiques d'Opel.

La documentation destinée au client doit toujours être conservée à portée de main, dans le véhicule.

Utilisation de ce manuel

Le présent manuel décrit toutes les options et fonctions disponibles pour ce modèle. Certaines descriptions, notament celles des fonctions de menu et d'affichage, peuvent ne pas s'appliquer à votre véhicule en raison des variantes de

modèle, de spécifications propres à votre pays, à des accessoires ou des équipements spéciaux.

Vous trouverez un premier aperçu dans le chapitre « En bref ». Le sommaire situé au début de ce manuel et à chaque chapitre indique où se trouvent les informations. L'index vous permet de rechercher des informations spécifiques. Le présent Manuel d'utilisation montre des véhicules avec direction à gauche. L'utilisation de véhicules avec direction à droite est similaire. Le Manuel d'utilisation reprend les désignations de moteur utilisées en usine. Les désignations de vente correspondantes se trouvent dans le chapitre « Caractéristiques techniques ». - Les indications de direction, telles que à gauche, à droite ou vers l'avant et vers l'arrière, sont toutes données par rapport au sens de la marche.

Il se peut que les informations des écrans de votre véhicule ne s'affichent pas dans votre langue. - Les messages affichés et l'étiquette intérieure sont écrites en caractères gras.

Danger

Les paragraphes accompagnés de la mention Danger fournissent des informations concernant un risque de blessure mortelle. Ignorer ces informations peut entraîner un danger de mort.

Attention

Les paragraphes arrivagnés de la mention Attention fournissent des informations concernant un risque d'accident ou de blessure. Ignorer ces informations peut entraîner des blessures.

Avertissement

Les paragraphes arrivagnés de la mention Avertissement fournissant des informations concernant un risque de dégradation du véhicule. Ignorer cette information peut entraîner une dégradation du véhicule.

Symboles

Les références à une page sont marquées d'un symbole . signifie « voir page »

Bonne route!

Adam Opel AG

En bref

Informations pour un premier déplacement

Déverrouillage du véhicule

Appuyer sur le bouton 3 pour déverrouiller les portes et le coffre. Ouvrir les portes en tirant les poignées. Pour ouvrir le hayon, toucher le commutateur tactile sous la poignée.

Télécommande radio 22, verrouillage central 23, coffre 26.

Réglage des sièges

Position du siège

Tirer la poignée, déplacer le siège et relâcher la poignée.

Position de siège ⇔ 40, réglage des sièges ⇔ 40.

Danger

Ne pas s'asseoir à moins de 25 cm du volant afin de permettre un déploiement correct de l'airbag.

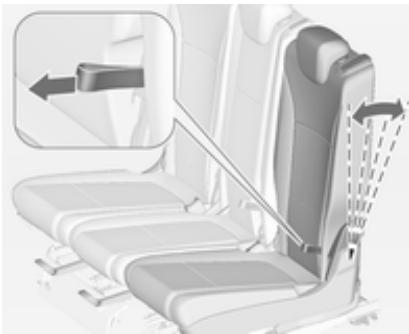

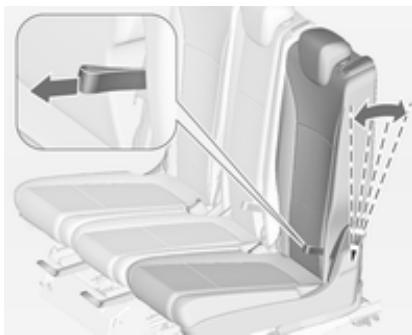

Dossiers de siège

Tirer le levier, régler l'inclinaison et relâcher le levier. Laisser le siège s'encliqueter de manière audible.

Position de siège ⇔ 40, réglage des sièges ⇔ 40.

Hauteur de siège

Mouvement de pompage du levier vers le haut = relever le siège vers le bas = abaisser le siège

Position du siège ⇔ 40, réglage des sièges ⇔ 40.

Inclinaison de l'assise

Mouvement de pompage du levier vers le = extrémité avant plus haute

vers le = extrémité arrêté plus basse

Position de siège ⇔ 40, réglage des sièges ⇔ 40.

Réglage des appuis-tête

Appuyer sur le bouton de déverrouillage, régler la hauteur, verrouiller. Appuis-tête 38.

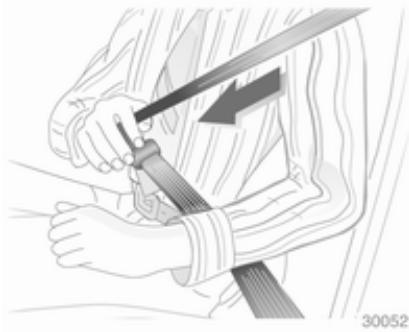

Ceinture de sécurité

Tirer la ceinture de sécurité et l'encliqueter dans la serrure de ceinture. La ceinture de sécurité ne doit pas être enroulée et doit être placée près du corps. Le dossier ne doit pas être incliné trop en arrière (environ maximum).

Pour détacher la ceinture, appuyer sur le bouton rouge de la serrure. Position de siège ⇔ 40, ceintures de sécurité ⇔ 51, système d'airbag ⇔ 55.

Réglage des rétroviseurs rétroviseur intérieur

Pour réduire l'éblouissement, régler le levier sous le rétroviseur.

Rétroviseur intérieur 32, rétroviseur intérieur à position nuit automatique 32.

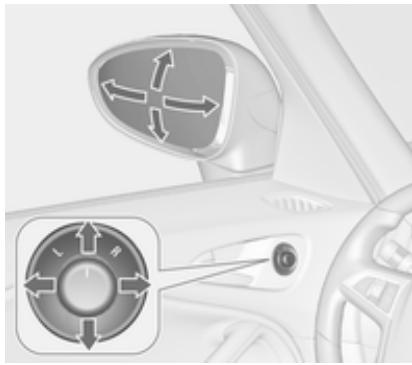

Rétroviseurs extérieurs

Sélectionner le rétroviseur extérieur correspondant et le régler.

Rétroviseurs extérieurs convexes 30, réglage électrique 30, rétroviseurs extérieurs rabattables 31, rétroviseurs extérieurs chauffants 31.

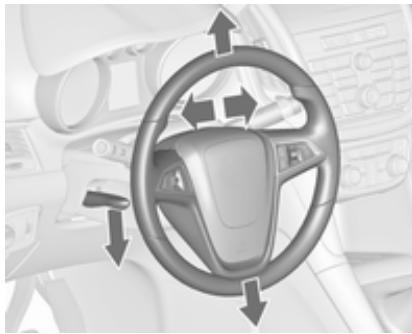

Réglage du volant

Débloquer le levier, régler le volant, puis bloquer le levier et vérifier qu'il est bien verrouillé.

Ne régler le volant que lorsque le véhicule est arrêté et la direction débloquée.

Système d'airbags 55, positions d'allumage 165.

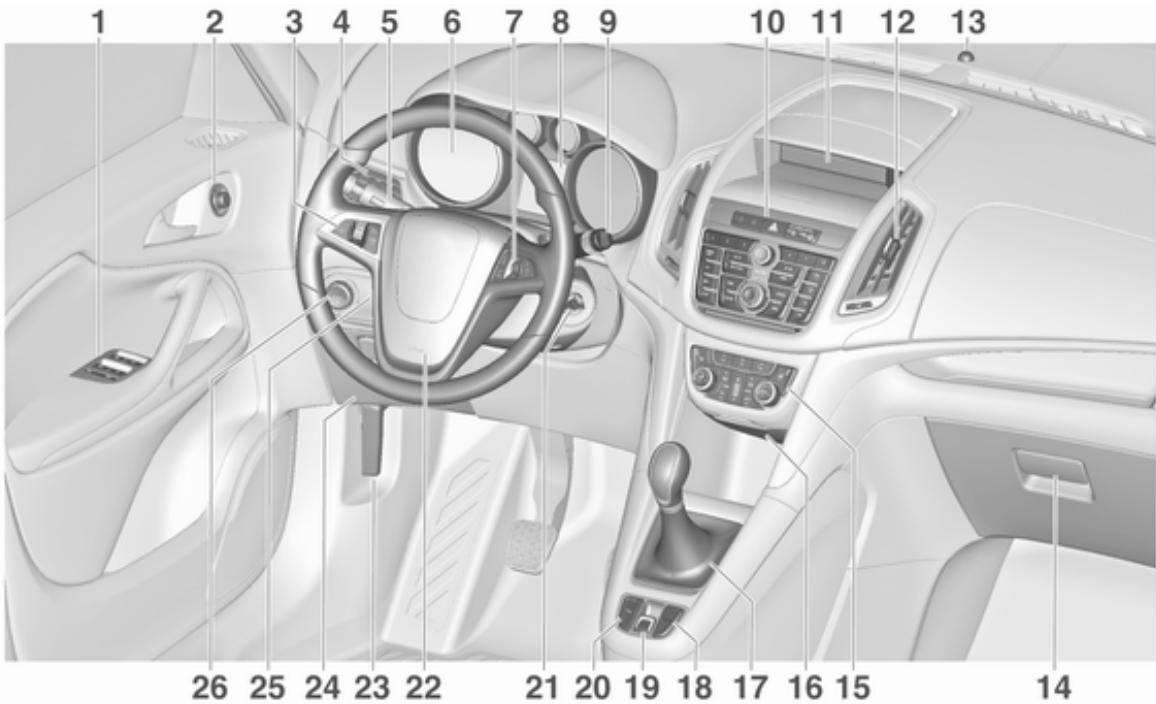

Vue d'ensemble du tableau de bord

1 Lève-vitres électroniques...... 33 2 Rétroviseurs extérieurs 30 3 Régulateur de vitesse 182 Limite de vitesse 184 Régulateur de vitesse adaptatif 185 Alerte de collision avant..... 193 4 Bouches d'aération latérales 161 5 Clignotants de changement de direction et de file, appel de phares, feux de croisement et feux de route, feux de route automatiques 148 Éclairage pour quitter le véhicule 152 Feux de stationnement 149 Boutons pour le centre d'informations du conducteur 119 6 Instruments 105 7 Télécommande au volant.... 98

8 Centre d'informations du conducteur 119 9 Essuie-glace avant, lave-glace avant, lave-phares, essuie-glace de lunette arrière, lave-glace de lunette arrière 100 10 Verrouillage central 23

Feux de détresse 147

Mode Sport 180

Mode Tour 180

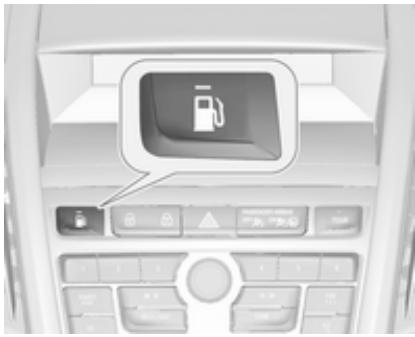

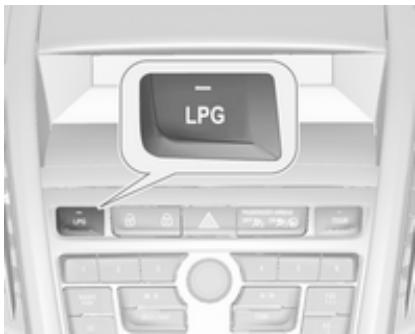

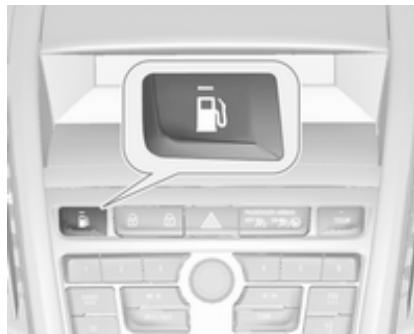

Bouton de sélection de carburant 107

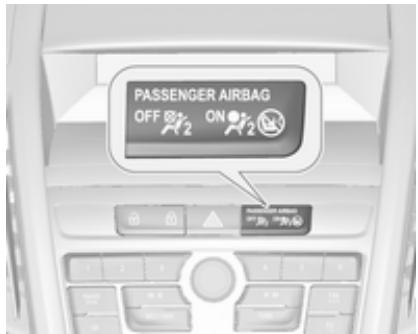

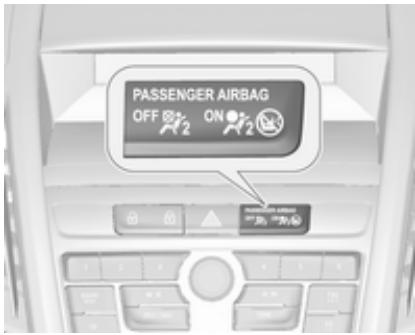

Témoin de désactivation d'airbag 113

Témoin de ceinture de sécurité de passager avant 112

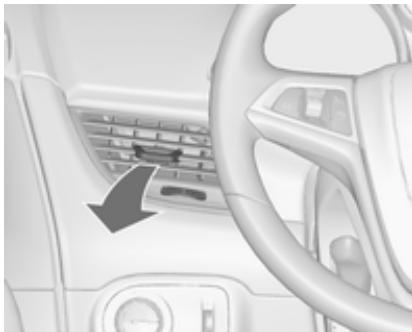

11 Affichage d'informations.... 124 12 Bouches d'aération centrales 161 13 LED de statut d'alarme antivol 28 14 Boîte à gants 66

15 Climatisation automatique.. 154 16 Entrée AUX, entrée USB, fente pour carte SD 10 Prise de courant 104 17 Levier sélecteur, boîte manuelle 175 Boîte automatique 172 18 Système antipatinage 179 Electronic Stability Control 179 Avertissement de franchissement de ligne 214 19 Frein de stationnement électrique 177 20 Aide au stationnement 199 Système avancé d'assistance au stationnement 202 Bouton Eco de système d'arrêt-démarrage 167 21 Serrure de contact avec blocage de la direction 165 22 Avertisseur sonore 99 Airbag conducteur 56

23 Poignée de déverrouillage du capot moteur 232 24 Boîte à fusibles 250 Vide-poches 68 25 Réglage du volant 98 26 Commutateur d'éclairage... 140

Réglage de la portée des phares 143

Phares antibrouillard 148

Feu antibrouillard arrière.... 149

Eclairage des instruments. 150

Éclairage extérieur

Tourner le commutateur d'éclairage :

0 = éclairage éteint

⇒ ≤ = feux de position

D = feux de croissement

Allumage automatique des feux de croissance

AUTO = commande automatique des feux : l'éclairage extérieur s'allume et s'éteint automatiquement © = activation ou désactivation de la commande automatique des feux

⇒ = feux de position

Feux de croissement

Phares antibrouillard

Appuyer sur le commutateur d'éclairage:

= phares antibrouillard 0 = feu antibrouillard arrêté

Éclairage ⇔ 140.

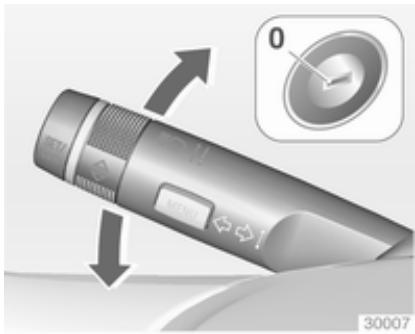

Appel de phares, feux de route et feux de croisement

Appel de = tirer la manette Phares Feux de route = pousser la manette Feux de = pousser ou tirer la Croissement = manette

Commande automatique des feux 141, Feux de route 142, Feux de route automatiques 142, Appel de phares 143, Éclairage directionnel adaptatif 144.

Clignotants de changement de direction et de file

manette = Clignotants droits vers le haut manette = Clignotants gauches vers le bas

Clignotants de changement de direction et de file 148, feux de stationnement 149.

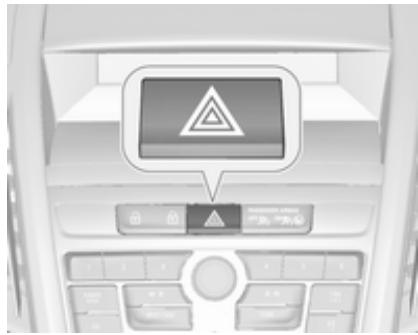

Feux de détresse

Actionnement avec le bouton Feux de détresse 147.

Avertisseur sonore

Appuyer sur

Essuie-glaces et lave-glaces

Essuie-glace avant

2 = rapide 1 = lent = fonctionnement intermittent ou balayage automatique avec capteur de pluie O = arrêt

Pour un seul balayage lorsque l'essuie-glace avant est désactivé, abaisser la manette.

Essuie-glace avant 100, remplacement des balais 237.

Lave-glace avant et lave-phares

Tirer la manette.

Lave-glace avant et lave-phares 100, liquide de lave-glace 234.

Essuie-glace de lunette arrière

Pousser le commutateur à bascule pour actionner l'essuie-glace de lunette arrête :

partie

supérieure de

commutateur

partie

inférieure de

commutateur

position

centrale

fonctionnement

permanent

= fonctionnement

intermittent

= arrêt

Lave-glace de lunette arrière

Pousser la manette.

Le produit de lave-glace est pulvérisé sur la lunette arrière et l'essuie-glace exécute quelques balayages.

Essuie-glace / lave-glace de lunette arrière 102.

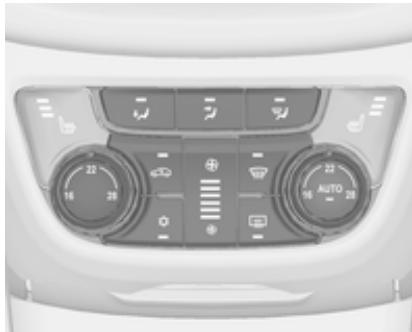

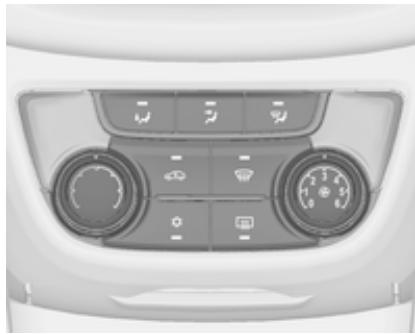

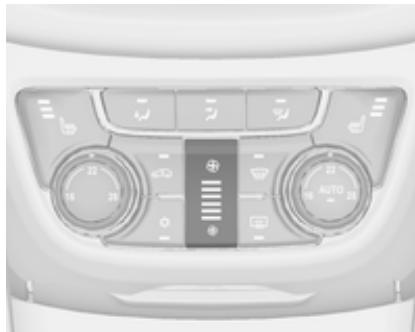

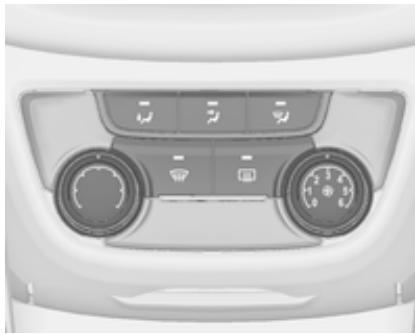

Climatisation

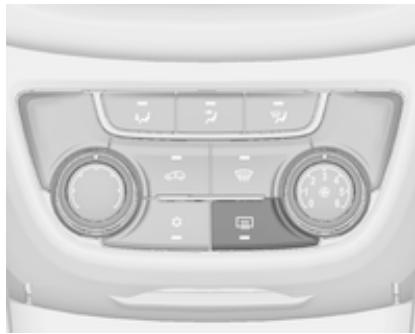

Lunette arrière chauffante, rétroviseurs extérieurs chauffants

Le chauffage est activé en appuyant sur le bouton

Lunette arrière chauffante 35.

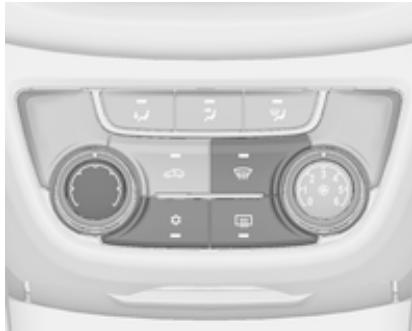

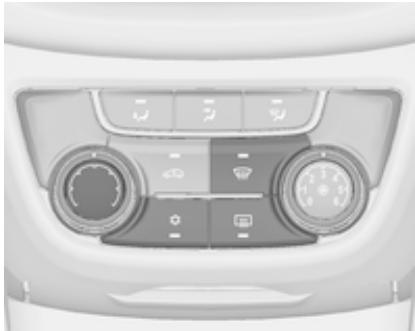

Désembuage et dégivrage des vitres

Appuyer sur le bouton

Régler la commande de température à son niveau maximum.

Refroidissement en marche.

Lunette arrière chauffante en marche.

Climatisation automatique 154.

Boufte manuelle

Marche arrêté : lorsque le véhicule est à l'arrêt, enfoncer le bouton de déverrouillage du levier sélecteur 3 secondes après avoir enfoncé la pédale d'embrayage et engager la marche arrêté.

Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pédale d'embrayage puis débrayer à nouveau ; réessayer de passer la marche arrière.

Boîte manuelle 175.

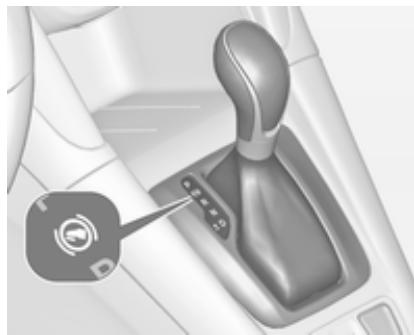

Boîte automatique

P = Stationnement R = Marche arrêté N = Neutre (point mort) D = Position de conduite

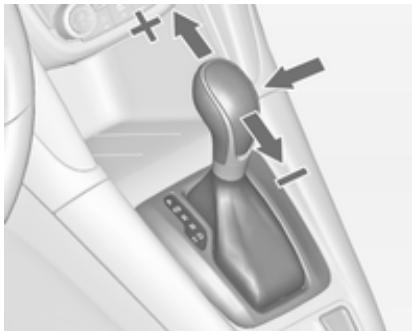

Mode Manuel : déplacer le levier sélecteur vers la gauche à partir de D.

• = Rapport supérieur Rapport inférieur

Le levier sélecteur peut uniquement quitter la position P si le contact est mis et que la pédale de frein est en-

foncée. Pour engager le levier sur P ou R, enforcer le bouton de verrouillage.

Boîte automatique 172.

Contrôles avant de prendre la route

■ Pression de gonflage et état des pneus 254, 290. Niveau d'huile moteur et niveau des liquides 232. Tous les rétroviseurs, les vitres, les éclairages extérieurs et les plaques d'immatriculation doivent être en bon état, propres et débarrassés de toute neige ou glace. Position correcte des rétroviseurs, des sièges et des ceintures de sécurité 30, 40, 52. Vérifier le fonctionnement du système de freinage à faible vitesse, notamment lorsque les freins sont humides.

Démarrage du moteur

Tourner la clé en position 1. Bouger légèrement le volant pour libérer le blocage de la direction. Enclencher la pédale d'embrayage et la pédale de frein. Boîte automatique en P ou N. Ne pas actionner la pédale d'accélérateur.

Moteurs diesel : tourner la clé en position 2 pour le préchauffage et attendre que le témoin W s'éteigne. Tourner la clé en position 3 et la relâcher.

Démarrage du moteur 166.

Système stop/start

Lorsque le véhicule roule lentement ou est à l'arrêt et que certaines conditions sont réunies, activer Autostop comme suit :

Enfoncer la pédale d'embrayage, - placer le levier sélecteur sur N, relacher la pédale d'embrayage.

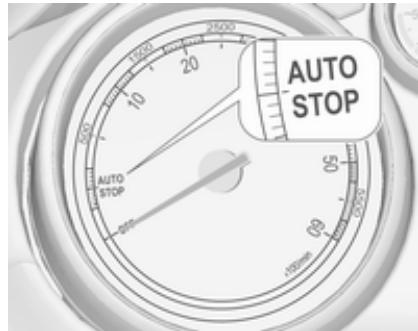

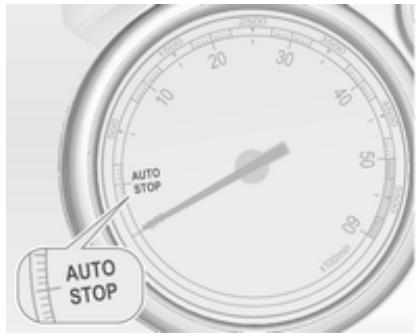

L'activation de l'Autostop est indiquée par l'aiguille sur la position AUTOSTOP dans le compte-tours.

Pour redémarrer le moteur, enfoncer de nouveau la pédale d'embrayage. Système Stop/Start 167.

Stationnement

Toujours serrer le frein de stationnement. Actionner le frein de stationnement manuel sans appuyer sur le bouton de déverrouillage. Dans une pente ou dans une côte, le serrer aussi fort que possible. Enfoncez la pédale de frein en même temps pour réduire l'effort d'actionnement.

Pour les véhicules dotés d'un frein de stationnement électrique, tirer le commutateur (P) pendant environ une seconde.

Couper le moteur. Tourner la clé de contact en position 0 et l'enlever. Tourner le volant jusqu'à ce que le blocage de la direction s'enclenche (antivol).

Sur les véhicules à boîte automatique, la clé ne s'enlève que lorsque le levier sélecteur est en position P.

Lorsque le véhicule est sur une route plane ou en côte, engager la première ou mettre le levier sélecteur sur P avant de couper le contact. Dans une côte, diriger les

roues avant à l'opposé de la bordure du trottoir.

Lorsque le véhicule est sur une route plane ou en pente, engager la marche arrière ou mettre le levier sélecteur sur P avant de couper le contact. Diriger les roues avant vers la bordure du trottoir.

Verrouiller le véhicule avec le bouton de la télécommande radio. Activer l'alarme antivol 28. - Ne pas stationner le véhicule au-dessus d'un sol facilement inflammable. En effet, le sol pourrait s'enflammer en raison de températures élevées du système d'échappement. Fermer les vitres. Le ventilateur de refroidissement du moteur peut se mettre en marche même si le moteur est arrêté 231. - À la suite de régimes élevés ou d'une charge élevée du moteur, il convient, pour ménager le turbo-compresseur, de faire fonctionner brièvement le moteur à faible

charge avant de l'arrêter ou de le faire tourner au ralenti pendant environ 30 secondes.

Clés, serrures 21, arrêt du véhicule pour une période prolongée 230.

Clés, portes et vitres

Clés, serrures 21

Portes 26

Sécurité du véhicule 28

Rétroviseurs extérieurs 30

Rétroviseur intérieur 32

Vitres 32

Toit 36

Clés de rechange

Le nombre de clés est mentionné dans le Car Pass ou sur une étiquette détachable.

Le nombre de clé doit être communiqué lors de la commande des clés de rechange car il s'agit d'un composant du système de blocage du démarreur.

Serrules 271.

Clé avec panneton rabattable

Appuyer sur le bouton pour l'ouvrir. Pour replier la clé, appuyer d'abord sur le bouton.

Car pass

Le Car Pass contient toutes les données relatives à la sécurité du véhicule et doit être conservé en lieu sûr.

Lors d'un passage à l'atelier, les données de ce véhicule sont nécessaires pour effectuer certains travaux.

Télécommande radio

Utilisée pour commander :

Verrouillage central Dispositif antivol Alarme antivol Lève-vitres électroniques

La portée de la télécommande radio est d'environ 20 mètres. Elle peut être réduite en raison de facteurs externes. Les signaux de détresse confirment l'activation.

Manipuler la télécommande avec précaution, la protéger de l'humidité et des températures élevées, éviter tout actionnement inutile.

Défaillance

Si un actionnement du verrouillage central n'est pas possible à l'aide de la télécommande radio, cela peut être dû aux causes suivantes :

Portée dépassée Tension de batterie trop faible Utilisation fréquence et répétée de la télécommande radio alors que le véhicule est hors de portée, ce qui nécessitera une reprogrammation Surcharge du verrouillage central suite à des manœuvres trop fréquentes, ce qui interrompt l'alimentation électrique pendant quelques instants - Recouvrement des ondes radio par des installations radioélectriques externes plus puissantes

Déverrouillage 23.

Réglages de base

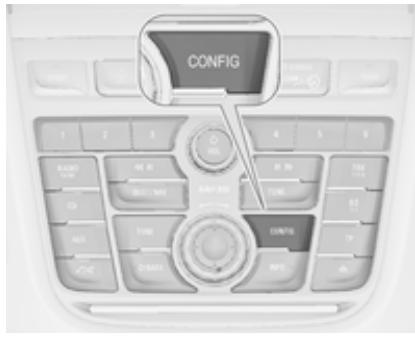

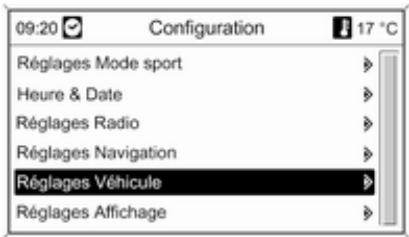

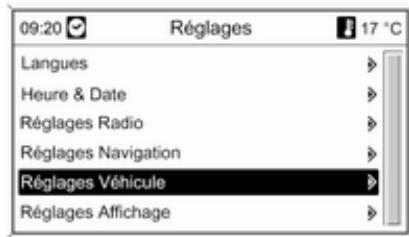

Certains réglages peuvent être changés dans le menu Réglages de l'affichage d'informations. Personnalisation du véhicule 134.

Remplacement de pile de la télécommande radio

Remplacer la pile dès que la portée commence à se réduire.

Les piles ne doivent pas être jetées avec les ordures ménagères. Elles doivent être recyclées via les centres de collecte appropriés.

Clé avec panneton rabattable

Sortir la clé et ouvrir l'unité. Remplacer la pile (type CR 2032) en faisant attention à la position de montage. Fermer l'unité et la programmer.

Programmation de la télécommande radio

Après avoir remplacé la pile, déverrouiller la porte en insérant la clé dans la serrure de la porte du conducteur. La télécommande radio sera programmée lors de l'allumage du contact.

Réglages mémorisés

Chaque fois que la clé est enlevée du contact d'allumage, les réglages suivants sont automatiquement mémorisés de manière spécifique pour la clé utilisée :

Eclairage Infotainment System Verrouillage central Réglages du mode sport Réglages de comport

Les réglages mémorisés sont automatiquement utilisés la prochaine fois que cette clé est introduite dans la serrure de contact et tournée en position 1 ⇔ 165.

Une condition préalable est que Personnel. par conducteur soit activée dans les réglages personnels de l'affichage graphique des informations. Cela doit être paramétré pour chacune des clés utilisées. Sur les véhicules équipés de l'affichage d'informations en couleur, la personnalisation est activée en permanence.

Personnalisation du véhicule 134.

Verrouillage central

Il déverrouille et verrouille les portes, le coffre et la trappe à carburant.

La porte est déverrouillée en tirant la poignée intérieure de la porte respective. Tirer une nouvelle fois la poignée pour ouvrir la porte.

Remarque

En cas d'accident avec déploiement d'airbags ou déclenchement des retraiteurs, le véhicule est automatiquement déverrouillé.

Remarque

Peu de temps après le déverrouillage à l'aide de la télécommande, les portes se verrouillent automatiquement si aucune d'entre elles n'est ouverte.

Déverrouillage

Appuyer sur le bouton

Deux réglages peuvent être choisis:

Pour déverrouiller uniquement la porte du codeur, le coffre et la trappe à carburant, appuyer une seule fois sur le bouton. Pour déverrouiller toutes les portes, appuyer deux fois sur le bouton ou appuyer une fois sur le bouton pour déverrouiller toutes les portes, le coffre et la trappe à carburant.

Le réglage peut être modifié dans le menu Réglages de l'affichage d'informations. Personnalisation du véhicule ⇔ 134.

Le réglage peut être mémorisé en fonction de la clé utilisée. Réglages mémorisés 23.

Verrouillage

Fermer les portes, le coffre et la trappe à carburant.

Appuyer sur le bouton Q

Si la porte du conducteur n'est pas bien fermée, le verrouillage central ne fonctionnera pas.

Déverrouillage et ouverture du hayon

Appuyer sur le bouton ③ quand le contact est coupé. Le hayon est débloqué pour être déverrouillé et ouvert en touchant le commutateur tactile sous la poignée.

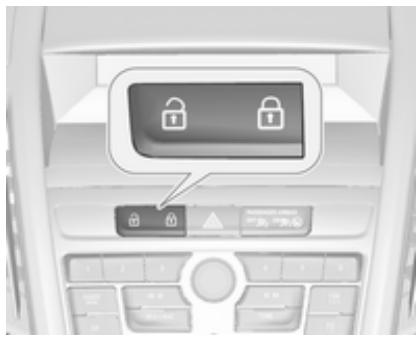

Boutons de verrouillage central

Verrouille ou déverrouille toutes les portes, le coffre et la trappe à carburant à partir de l'habitacle.

Appuyer sur le bouton pour verrouiller.

Appuyer sur le bouton ① pour déverrouiller.

Défaillance dans le système de télécommande radio

Déverrouillage

Déverrouiller manuellement la porte du conducteur en tournant la clé dans la serrure. Mettre le contact et appuyer sur le bouton de verrouillage central pour déverrouiller toutes les portes, le coffre et la trappe à carburant. Le dispositif antivol se désactive en mettant le contact.

Verrouillage

Verrouiller manuellement la porte du conducteur en tournant la clé dans la serrure.

Déverrouillage

Déverrouiller manuellement la porte du conducteur en tournant la clé dans la serrure. Les autres portes peuvent être ouvertes en tirant deux fois la poignée intérieure. Le coffre et la trappe à carburant ne peuvent être ouverts. Pour désactiver le dispositif antivol, mettre le contact 28.

Verrouillage

Pousser vers l'intérieur le bouton de suture de toutes les portes, sauf celle du conducteur. Puis fermer la porte du conducteur et la verrouiller de l'extérieur avec la clé. La trappe à carburant et le hayon ne peuvent pas être verrouillés.

Verrouillage automatique

Cette fonction de sécurité peut être configurée afin d'obtenir le verrouillage automatique de toutes les portes, du coffre et de la trappe à carburant dès qu'une vitesse définie est dépassée.

En outre, il peut être configuré pour déverrouiller la porte du conducteur ou toutes les portes après avoir coupé le contact et enlevé la clé de contact (boîte de vitesses manuelle) ou déplacé le levier sélecteur en position P (boîte de vitesses automatique).

Les réglages peuvent être modifiés dans le menu Réglages de l'affichage d'informations. Personnalisation du véhicule 134.

Les réglages peuvent être mémorisés en fonction de la clé utilisée 23.

Attention

Utiliser les sécurités enfants quand les places arrière sont occupées par des enfants.

À l'aide d'une clé ou d'un tournevis ajustat, tourner la sécurité enfants de la porte arrière en position horizontale. La porte ne peut pas être ouverte depuis l'intérieur. Pour désactiver, tourner la sécurité enfants en position verticale.

Portes

Coffre

Hayon

Ouverture

Après le déverrouillage, toucher le commutateur tactile sous la moulure du hayon et ouvrir le hayon.

Verrouillage central 23.

Fermeture

Utiliser la poignée intérieure.

Ne pas toucher le commutateur tactile sous la moulure du hayon lors de la fermeture pour ne pas procéder à un nouveau déverrouillage du hayon. Verrouillage central 23.

Attention

Ne roulez pas avec le hayon ouvert ou entrouvert, par exemple lorsque vous transportez des objets encombrants, car des gaz d'échappement toxiques, invisibles et inodores, pourraient pénétrer dans le véhicule. Ceux-ci peuvent rendre inconscient et sont mortels.

Avertissement

Avant d'ouvrir le hayon, vérifier l'absence d'obstacles en hauteur, tels qu'une porte de garage, pour éviter d'endommager le hayon. Toujours vérifier la zone de mouvement au-dessus et derrière le hayon.

Remarque

La pose de certains accessoires lourds sur le hayon peut empêcher qu'il reste ouvert.

Attention

Ne pas mettre le dispositif antivol en marche quand des personnes sont dans le véhicule! Le déverrouillage de l'intérieur est impossible.

Le système condamne toutes les portes. Toutes les portes doivent être fermées pour pouvoir activer le système. Si le contact est mis, il est nécessaire d'ouvrir et de fermer une fois la porte du conducteur afin que le véhicule puisse être protégé.

Un déverrouillage du véhicule désactive le dispositif antivol mécanique. Cela n'est pas possible avec le bouton de verrouillage central.

Activation

Appuyer deux fois sur le bouton de la télécommande radio en 15 secondes.

Alarme antivol

L'alarme antivol est combinée avec le dispositif antivol.

Il surveille :

• Portes, hayon et capot ; ■ Habitacle ainsi que le coffre ; L'inclinaison du véhicule, par exemple s'il est soulevé ; Allumage.

Activation

Activation automatique 30 secondes après le verrouillage du véhicule (initialisation du système)

Activation directe en appuyant une fois de plus sur le bouton de la télécommande radio après le verrouillage

Remarque

Des modifications apportées à l'habitacle, par exemple la pose de housses de siège, et des vitres ou le toit ouvrant ouverts peuvent entraver le fonctionnement de la surveillance de l'habitacle.

Activation sans surveillance de l'habitacle et de l'inclinaison du véhicule

Désactiver la surveillance de l'habitacle et de l'inclinaison du véhicule quand des animaux sont laissés dans le véhicule en raison de la grande quantité de signaux ultrasoniques ou de leurs mouvements déclenchant l'alarme. La désactiver également quand le véhicule est à bord d'un ferry ou d'un train.

1. Fermer le hayon, le capot et les vitres.
2. Appuyer sur le bouton. La LED du bouton s'allume pendant 10 minutes maximum.
3. Fermer les portes.
4. Activer l'alarme antivol.

Le message de l'état est affiché sur le centre d'informations du conducteur.

LED d'état

La LED d'état est intégrée dans le capteur sur le haut du tableau de commande.

État pendant les 30 premières secondes suivant l'activation de l'alarme antivol :

LED = test, déclenchement d'armement allumé. LED = porte ou capot ouvert ou mal rapidement fermé ou bien défaillance du système.

État après armement du système :

LED = le système est clignotant, armé. lentement

En cas de défaillances, prendre contact avec un atelier.

Désactivation

Le déverrouillage du véhicule désactive l'alarme antivol.

Alarme

Une fois déclenchée, l'alarme émet un signal sonore via une sirène auto-alimentée pendant que les feux de détresse clignotent. Le nombre et la durée des signaux d'alarme sont spécifiques par la législation.

Le signal d'alarme peut être coupé en appuyant sur un des boutons de la télécommande radio ou en mettant le contact.

L'alarme antivol peut uniquement être désactivée en appuyant sur le bouton ou en mettant le contact.

Une alarme déclenchée, qui n'a pas été interrompue par le conducteur, sera signalée par les feux de détresse. Ils clignoteront rapidement trois fois la prochaine fois que le véhicule est déverrouillé avec la télécommande radio. En outre, un message ou un code d'avertissement est affiché sur le centre d'informations du conducteur après avoir mis le contact.

Messages du véhicule 126.

Blocage du démarrage

Le système fait partie du contact d'allumage et vérifie si le véhicule peut être démarré avec la clé utilisée.

Le blocage du démarrage est automatique dès que la clé est enlevée de la serrure de contact d'allumage.

Si le témoin clignote avec le contact mis, le système présente une défaillance. Il n'est pas possible de démarrer le moteur. Couper le contact et réessayer de démarrer.

Si le témoin continue à clignoter, essayer de démarrer le moteur en utilisant la clé de réserve et prendre contact avec un atelier.

Remarque

Le blocage du démarrage ne verrouille pas les portes. Toujours verrouiller les portes en quittant le véhicule et activer l'alarme antivol 23, 28.

Témoin 118.

Forme convexe

Le rétroviseur extérieur a un miroir asphérique et réduit les angles morts. La forme du miroir rend les objets d'apparce plus petite, ce qui rend plus difficile l'estimation des distances.

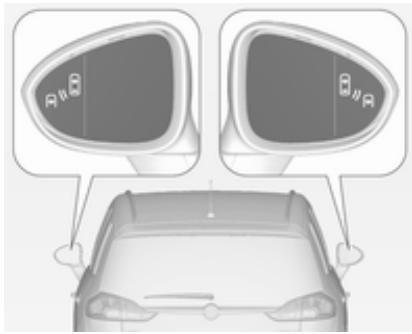

Angle mort latéral 206.

Réglage électrique

Sélectionner le rétroviseur extérieur souhaité en tournant la commande à gauche (L) ou à droite (R). Puis pivoter le bouton de commande pour régler le rétroviseur.

En position 0, aucun rétroviseur n'est sélectionné.

Rabattement

Pour la sécurité des piétons, les rétroviseurs extérieurs se rabattent s'ils sont violemment heurtés. Repositionner le rétroviseur en appuyant légèrement sur son boîtier.

Rabattement électrique

Mettre la commande sur 0, puis abaisser la commande. Les deux rétroviseurs extérieurs sont rabattus.

Abaisser à nouveau la commande : les deux rétroviseurs extérieurs reconnaissent leur position initiale.

Si un rétroviseur rabattu électriquement est déployé manuellement, seul l'autre rétroviseur est déployé électriquement en abaissant le bouton de commande.

Chauffage

Pour l'enclencher, appuyer sur le bouton

Le chauffage fonctionne quand le moteur tourne et est automatiquement arrêté au bout d'un certain temps.

Rétroviseur intérieur position nuit manuelle

Pour réduire l'éblouissement, régler le levier sous le rétroviseur.

Position nuit automatique

De nuit, l'éblouissement des phares des véhicules qui suivent est diminué automatiquement.

Pare-brise réfléchissant

Le pare-brise réfléchissant est revêtu d'un film qui reflète les rayons solaires. Les signaux de données, par ex. des péages, peuvent également être réfléchis.

Les zones répertoires du pare-brise ne sont pas recouvertes de ce film. Les dispositifs pour l'enregistrement de données électronique et le paiement

Les frais doivent être fixés dans ces zones. Sinon, l'enregistrement de données peut être défectueux.

Autocollants sur pare-brise

Ne pas fixer d'autocollants comme des autocollants de péage ou tout autre autocollant identique dans la zone du rétroviseur intérieur du pare-brise. Sinon, la zone de détection du capteur et la zone de vision de la caméra dans le boîtier du rétroviseur peuvent être restreintes.

Lève-vitres manuels

Les vitres peuvent être ouvertes ou fermées au moyen de la manivelle.

Attention

Manipuler les lève-vitres électroniques avec prudence. Risque de blessure, en particulier pour les enfants.

Si des enfants se trouvent sur les sièges arrêté, enclencher la sécurité enfants du lève-vitres électronique.

Fermer les vitres en observant bien la zone de fermeture. S'assurer que rien ne puisse être coincé.

Mettre le contact pour manoeuvrer les lève-vitres électriques. Conservation de l'alimentation contact coupé 165.

Manœuvrer le commutateur de la vitre concernée en l'appuyant pour l'ouvrir ou en le relevant pour la fermer.

En enforçant ou en relevant le commutateur doucement (jusqu'au premier cran) : la vitre monte ou descend tant que le commutateur est actionné.

En enforçant ou en relevant le commutateur plus fermement (jusqu'au deuxième cran), puis en le relâchant : la vitre monte ou descend automatiquement avec une fonction de protection activée. Pour permettre fin au mouvement, actionner à nouveau le commutateur dans la même direction.

Fonction de protection

Si la vitre rencontre une résistance à plus de mi-course en cas de fermeture automatique, elle est immédiatement stoppée et abaissée.

Annulation de la fonction de protection

En cas de difficultés de fermeture en raison de gel ou toute autre circonstance identique, mettre le contact et tirer sur le commutateur jusqu'au premier cran et le maintenir. La vitromonte sans fonction de protection activée. Pour permettre fin au mouvement, relâchez le commutateur.

Sécurité enfants pour les vitresarrêté

Appuyer sur le commutateur pour désactiver les lève-vitres de portes arrière; la LED s'allume. Pour l'activation, appuyer à nouveau sur

Actionnement des vitres depuis l'extérieur

Les vitres peuvent être actionnées à distance depuis l'extérieur du véhicule.

Encoincer et maintenir le bouton pour ouvrir les vitres.

Enclencher et maintenir le bouton pour fermer les vitres.

Relâcher le bouton pour stopper le mouvement des vitres.

Si les vitres sont complètement ouvertes ou fermées, les deux détresse clignoteront deux fois.

Surcharge

Si les vitres sont manœuvrées répétitivement à des intervalles rapprochés, la commande de la vitre est désactivée pour un certain temps.

Initialisation des lève-vitres électriques

Si les vitres ne peuvent pas être fermées automatiquement (p. ex. suite à un débranchement de la batterie du véhicule), un message ou un code d'avertissement est affiché sur le centre d'informations du conducteur.

Messages du véhicule 126.

Activer l'électronique des vitres comme suit :

1. Fermer les portes.
2. Mettre le contact.
3. Tirer le commutateur jusqu'à ce que la vitre soit complètement fermée et garder le commutateur relevé pendant 2 secondes complémentaires.
4. Effectuer cette opération pour chaque vitre.

Lunette arrière chauffante

Pour l'enclencher, appuyer sur le bouton

Le chauffage fonctionne quand le moteur tourne et est automatiquement arrêté au bout d'un certain temps.

Selon le type de moteur, le chauffage de la lunette s’arrête de se déclencher automatiquement lors du nettoyage du filtre à particules pour diesel.

Pare-soleil

Les pare-soleil peuvent être abaissés et pivotés latéralement pour éviter les éblouissements.

Si les pare-soleil sont équipés de miroirs de courtoisie, les caches de ces derniers doivent être fermés en roulant.

Un portebillet se trouve sur la face arrière du pare-soleil.

Stores

Pour réduire l'exposition au soleil de la deuxième rangée de sièges, relever le store en utilisant la poignée et l'encliqueter sur le haut du cadre de porte.

Toit ouvrant

Toit panoramique

Tirer le coulissement pour ouvrir le recouvrement du toit panoramique.

Pousser le coulissement pour fermer le recouvrement du toit panoramique.

Store

Le store se trouvant au-dessus des sièges arrêté est à commande électrique.

Bouton

= ouverture = fermeture

Appuyer légèrement sur le bouton ou jusqu'au premier cran : le store s'ouvre ou se ferme tant que le commutateur est actionné.

Appuyer sur le bouton ou fermement jusqu'au deuxième cran, puis le relacher : le store s'ouvre et se ferme automatiquement. Pour permettre fin au mouvement, appuyer à nouveau sur le commutateur.

Fonction de protection

Si le store rencontre une résistance au cours de la fermeture automatique, il est immédiatement arrêté et rouvert.

Fonctionnement en veille

Lorsque le commutateur d'allumage est en position 1, il est possible d'actionner le store 165.

Initialisation après une panne de courant

Après une coupure d'alimentation électrique, il peut s'avérer que le store puisse uniquement être opéré jusqu'à une certaine extension. Initialiser le système de la manière suivante :

1. Tourner la clé dans le commutateur d'allumage 1.
2. Appuyer deux fois légèrement jusqu'au premier cran du bouton (ouvrir). Le store s'ouvre légèrement.
3. Appuyer immédiatement deux fois légèrement jusqu'au premier cran du bouton (fermer). Le store se ferme légèrement.

Après l'étape 3, le store est en mode Initialisation sans fonction de protection.

1. Appuyer légèrement jusqu'au premier cran du bouton (ouvrir) jusqu'à ce que le store soit totalement ouvert.
2. Appuyer légèrement jusqu'au premier cran du bouton (fermer) jusqu'à ce que le store soit totalement fermé.

À la fin de cette procédure, le store est initialisé avec la fonction de protection activée.

Quand le bouton ou est enfoncé fermement jusqu'au second cran pendant l'initialisation, la procédure est annulée.

Sièges, systèmes de sécurité

Appuis-tete 38

Sièges avant 40

Sièges arrêtés 44

Ceintures de sécurité 51

Système d'airbag 55

Systèmes de sécurité pour enfant 59

Attention

Ne rouler que si l'appui-tête est correctement réglé.

Le bord supérieur de l'appui-tête doit toujours être au niveau du haut de la tête. Si cela s'avérait impossible pour des personnes de très grande taille, l'appui-tête doit être réglé sur la posi

tion la plus haute. Pour des personnes de très petite taille, régler l'appui-tête sur la position la plus basse.

Réglage en hauteur

Appuyer sur le bouton de déverrouillage, régler la hauteur, verrouiller.

Réglage horizontal

Pour procéder au réglage horizontal, tirer l'appui-tête vers l'avant. Il s'encliquette dans plusieurs positions.

Pour revenir dans la position la plus arrière, le tirer au maximum vers l'avant et le relâcher.

Réglage en hauteur

Tirer l'appui-tête vers le haut ou appuyer sur le loquet pour le déverrouiller et abaisser l'appui-tête.

Démontage

Enfonce les deux loquets, tire l'appui-tête vers le haut et l'enlever.

Appuis-têtes actifs

En cas de collision arrêtée, les parties avant des appuis-tête actifs basculent un peu vers l'avant. La tête est ainsi supportée de sorte que le risque de « coup de lapin » est réduit.

Remarque

Des accessoires homologues peuvent uniquement être montés si le siège n'est pas utilisé.

Attention

Ne conduire que si le siège est correctement réglé.

S'asseoir avec les fesses aussi près que possible du dossier. Ajuster la distance entre le siège et les pédales de sorte que vos jambes soient légèrement fléchies en en

Faisant les pédales. Reculer au maximum le siège du passager avant.

S'asseoir avec les épaules aussi près que possible du dossier. Régler l'inclinaison du dossier de sorte qu'il soit possible d'atteindre facilement le volant avec les bras légèrement fléchis. En tournant le volant, le contact entre les épaules et le dossier doit être maintenu. Ne pas trop incliner le dossier vers l'arrière. Angle d'inclinaison maximal recommandé d'environ. Régler le volant 98. - Régler la hauteur de siège suffisamment haut que pour disposer d'un champ de vision clair de tous les côtés et de tous les instruments. Respecter un écartement d'au moins une main entre la tête et le cadre du toit. Vos cuisses doivent reposer légèrement sur le siège sans s'y enfoncer. Régler les appuie-tête 38. Réglage de la hauteur des ceintures de sécurité 52.

• Régler l'appui-cuisses de manière à respecter une distance d'environ deux largeurs de doigt entre le bord du siège et le creux du genou.
• Régler le soutien lombaire de manière à épouser la forme naturelle de la colonne vertébrale.

Réglage de siège

Conduire uniquement le véhicule si les sièges et les dossiers sont correctement encliquetés.

Danger

Ne pas s'asseoir à moins de 25 cm du volant afin de permettre un déploiement correct de l'airbag.

Attention

Ne jamais régler les sièges en roulant. Ils pourraient se déplacer de manière incontrôlable.

Attention

Ne jamais ranger d'éléments sous les sièges.

Position du siège

Tirer la poignée, déplacer le siège et relâcher la poignée.

Dossiers de siège

Tirer le levier, régler l'inclinaison et relâcher le levier. Laisser le dossier s'encliqueter de manière audible.

Rabattement du dossier de siège passager 80.

Hauteur de siège

Mouvement de pompage du levier vers le haut = relever le siège vers le bas = abaisser le siège

Inclinaison de l'assise

Mouvement de pompage du levier vers l’extrémité avant plus haute et vers l’extrémité arrêté plus basse.

Soutien lombaire

Régler le soutien lombaire en utilisant le commutateur à quatre positions pour qu'il s'adapte à vos souhaits personnels.

Lever et abaisser le soutien : pousser le commutateur vers le haut ou le bas.

Augmentation et réduction du soutien : pousser le commutateur vers l'avant ou l'arrête.

Support des cuisses réglable

Tirer la manette et déplacer l'appui-cuisses.

Accoudoir de base

L'accoudoir peut coulisser vers l'avant. Un tiroir de rangement est disposé sous l'accoudoir.

Rangement dans l'accoudoir 69.

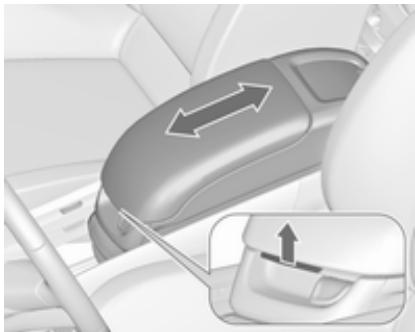

Accoudoir flexconsole

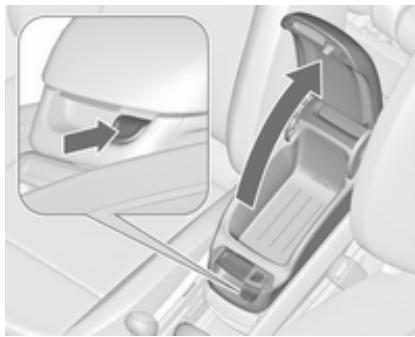

L'accoudoir peut être déplacé sur une console centrale. Tirer sur la manette pour faire glisser l'accoudoir.

Il y a deux rangements, un tiroir de rangement et un porte-gobelet amovible dans la console de l'accoudoir.

Rangement dans l'accoudoir 69.

Retrait de l'accoudoir

L'accoudoir FlexConsole peut être retiré.

Enclencher les deux cliquets et replier le mécanisme de verrouillage sur l'arrière de l'accoudoir.

Tirer la manette sur l'avant de l'accoudoir et faire glisser l'accoudoir vers l'arrière pour le sorting de la console.

Le remontage s'effectue dans l'ordre inverse.

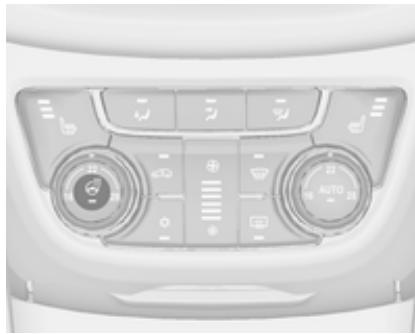

Chauffage

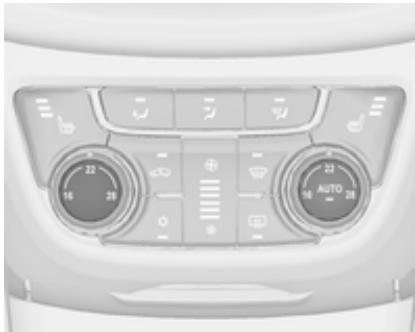

En fonction du niveau de chauffage désiré, appuyer une ou plusieurs fois sur le bouton du siège respectif. Le témoin dans le bouton indique le réglage sélectionné.

Une utilisation prolongée au réglage maximum n'est pas recommandée pour les personnes à peine sensibles.

Le chauffage des sièges n'est possible qu'avec le moteur en marche et pendant l'Autostop.

Système Stop/Start 167.

Attention

Lorsque les sièges ou les dossiers de la deuxième et troisième rangées sont en train d’être réglés ou rabattus, garder les mains et les pieds à l’écart du mouvement des sièges ou dossiers.

Ne jamais ranger d'objets sous les sièges.

Ne jamais régler les sièges en roulant. Ils pourraient se déplacer de manière incontrôlable.

Conduire uniquement avec les sièges et les dossiers encliquetés.

Position du siège

Chaque siège de la deuxième rangée de sièges peut être indépendamment déplacé vers l'avant ou l'arrière.

Tirer la poignée, faire glisser la poignée, relâcher la poignée et laisser le siège s'encliqueter.

Les sièges peuvent s'encliqueter dans des positions intermédiaires.

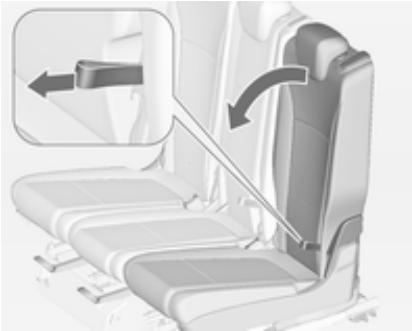

Dossiers de signe

L'inclinaison du dossier de chaque siège peut être réglée indépendamment sur trois positions.

Tirer sur la sangle, régler l'inclinaison, relâcher la sangle et laisser le dossier s'encliqueter.

Attention

Utiliser la position verticale des dossiers uniquement pour augmenter le volume de l'espace bagage et non pas comme une position d'assise.

Coffre, rabattement des dossiers 80.

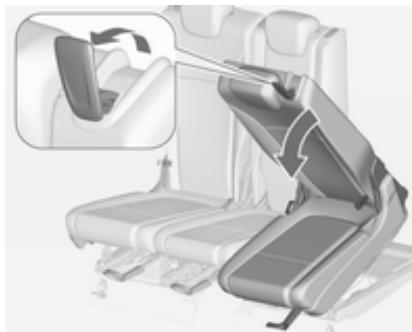

Fonction entrée facile

Pour faciliter l'entrée du véhicule sur la troisième rangée de sièges, les sièges latéraux de la deuxième rangée peuvent être inclinés.

Soulever la manette de déverrouillage, replier le dossier et déplacer le siège vers l'avant.

Retour en position après le rabattement pour l'entrée facile

Déplacer tout d'abord le siège à la position souhaitée et monter alors le dossier.

Vérifier que le siège s'encliquète correctement en position.

Sièges lounge

Deux types d'utilisation sont possibles :

Sièges normaux, les trois sièges sont utilisables et peuvent être réglés séparément.

Sièges lounge, seuls les sièges latéraux sont utilisables, mais avec un réglage de confort optimal.

Position du siège

En position normale, les trois sièges de la deuxième rangée de sièges peuvent être indépendamment déplacés longitudinalement.

Tirer la poignée sous le siège, faire glisser la poignée, relâcher la poignée et laisser le siège s'encliqueter.

En position lounge, les sièges latéraux peuvent également être déplacés transversalement, lorsque le dossier du siège central est replié pour former un accoudoir.

Les sièges peuvent s'encliqueter dans des positions intermédiaires.

Changer d'une position de siège normale en une position de siège lounge

Encore l'appuie-tête du siège central en appuyant sur le verrou 38.

Rabattez le dossier central en tirant sur la sangle.

Enfonce les boutons gauche et droit près de l'appuie-tête central et déplier les parties du dossier sur les côtés pour être utilisées comme un accoudoir. Encliqueter les parties du dossier dans la position d'accoudoir. Tirer la poignée sous chacun des sièges latéraux et faire glisser les sièges vers l'arrière. Les sièges peuvent, dans la partie arrière, être déplacés transversalement. Laisser le siège s'encliqueter.

C'est la position la plus confortable pour les sièges latéraux.

Avertissement

Avec les sièges en position lounge :

Ne pas utiliser la fonction d'entrée facile ⇔ 44. - Ne pas rabattre les dossiers des sièges latéraux. - Ne pas rabattre le dossier central. Ne pas rabattre ou abaisser les sièges de la troisième rangée ⇔ 49.

Ceci pourrait endommager les sièges.

Attention

Déplacer les sièges en position lounge uniquement si les sièges de la troisième rangée ne sont pas occupés.

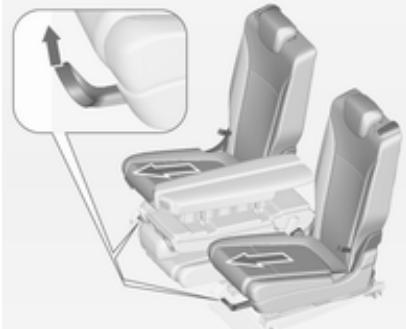

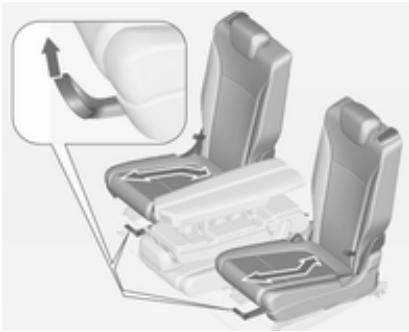

Changer d'une position de siège lounge en une position de siège normal

Tirer la poignée sous chacun des sièges latéraux et faire glisser les sièges vers la position avant.

Enfonce les boutons gauche et droit près de l'appuie-tête central et replie les parties de l'accoudoir pour assembler le dossier central. Déplie le dossier central. Régule la position en tirant sur la sangle.

Avertissement

Avant de rabattre le dossier du siège central, vérifier que les parties de l'accoudoir sont repliées.

Vérifier que toutes les positions sont correctement encliquetées.

Dossiers de signe

L'inclinaison du dossier peut être réglée indépendamment sur trois positions.

Tirer sur la sangle, régler l'inclinaison, relâcher la sangle et laisser le dossier s'encliqueter.

Attention

Utiliser la position verticale des dossiers uniquement pour augmenter le volume de l'espace bagage et non pas comme une position d'assise.

Coffre, rabattement des dossiers 80.

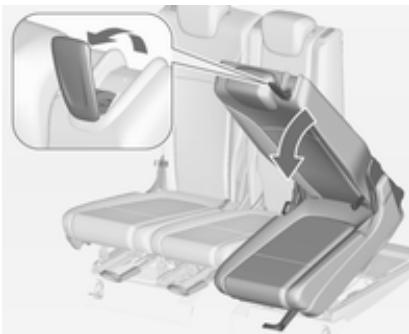

Fonction entrée facile

Pour faciliter l'entrée du véhicule sur la troisième rangée de sièges, les sièges latéraux de la deuxième rangée peuvent être inclinés.

Soulever la manette de déverrouillage, replier le dossier et déplacer le siège vers l'avant.

Avertissement

Avec les sièges en position lounge :

• Ne pas utiliser la fonction d'entrée facile.
• Ne pas tirer sur la sangle pour régler l'inclinaison du siège.

Ceci pourrait endommager les sièges.

Retour en position après le rabattement pour l'entrée facile

Déplacer tout d'abord le siège à la position souhaitée et monter alors le dossier.

Vérifier que le siège s'encliquète correctement en position.

Attention

Lorsque les sièges ou les dossiers de la deuxième et troisième rangées sont en train d’être réglés ou rabattus, garder les mains et les pieds à l’écart du mouvement des sièges ou dossiers.

Ne jamais ranger d'objets sous les sièges.

Ne jamais régler les sièges en roulant. Ils pourraient se déplacer de manière incontrôlable.

Conduire uniquement avec les sièges et les dossiers encliquetés.

Avertissement

Avant de mettre les sièges en place ou avant de les rabattre, tous les composants doivent être retirés des rails latéraux et des anneaux d'arrimage.

Les anneaux d'arrimage doivent être rangés.

Les sièges de la troisième rangée peuvent être rabattus dans le plancher du véhicule, s'ils ne sont pas utilisés ou pour pouvoir augmenter la taille du coffre.

Les sièges de la troisième rangée peuvent uniquement être utilisés si la deuxième rangée de sièges n'est pas en position lounge.

Redresser les sièges

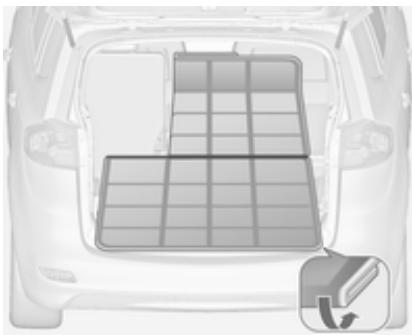

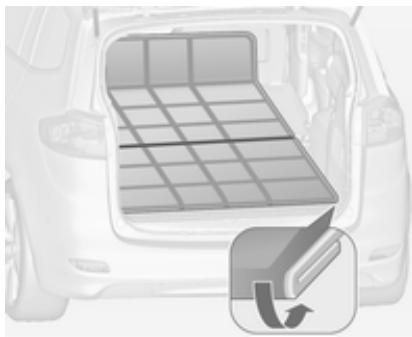

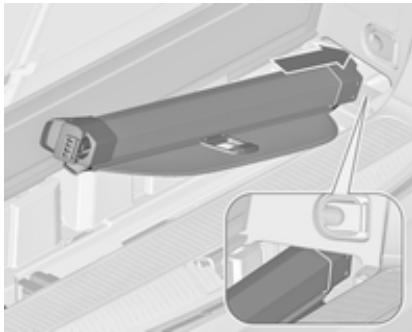

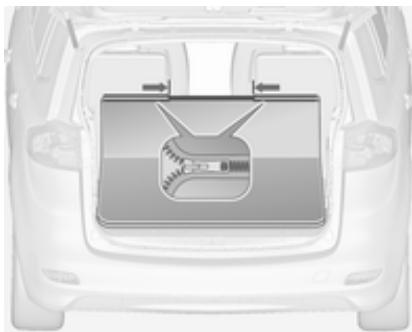

Replier le tapis de protection intérieur 86 et retirer le cache-bagages 84.

• Insérer le verrou plat de la ceinture de sécurité de chaque côté dans la pochette intégrée à la ceinture.

• Tirer le siège par la sangle supérieure, le rabattre et laisser le siège s'enclencher dans la position droite.

Rabattement des sièges dans le plancher du véhicule

Enfoncer l'appuie-tête en appuyant sur le verrou 38. - Insérer le verrou plat de la ceinture de sécurité de chaque côté dans la pochette intégrée à la ceinture.

Tirer sur la sangle inférieure et faire basculer en même temps vers l'avant le dossier du siège jusqu'à ce que le siège soit abaissé dans le plancher du véhicule. Poser le tapis de protection intérieur 86 et le cache-bagages 84.

Ceintures de sécurité

Les ceintures de sécurité sont bloquées lors d'accélérations ou de décélérations brutes du véhicule, ce qui assure le maintien des occupants à leur place. Le risque de blessure est ainsi sensiblement réduit.

Attention

Boucler la ceinture de sécurité avant chaque déplacement.

Les personnes non attachées mettent en danger tous les occupants du véhicule, en plus d'eux-mêmes.

Les ceintures de sécurité sont conçues pour n'être utilisées que par une seule personne à la fois. Système de sécurité pour infant ⇔ 59.

Vérifier régulièrement toutes les parties du système de ceinture pour s'assurer qu'elles fonctionnent bien, qu'elles ne sont pas encrassées et endommagées.

Faire remplacer les pièces endommagées. APRÈS un accident, faire remplacer les ceintures et les rétracteurs de ceinture déclenchés dans un atelier.

Remarque

S'assurer que les ceintures ne sont pas coincées ni endommagées par des chaussures ou des objets tran

Chants. Empêcher que des saletés ne pénètrent dans les rétracteurs de ceinture.

Rappel de ceinture de sécurité

Chaque siège est doté d'un rappel de ceinture de sécurité, indiqué pour les sièges avant par un témoin dans le compte-tours 112, ou pour les sièges arrêté comme des symboles ou sur le centre d'informations du conducteur 119.

Limiteurs d'effort

Aux sièges avant, ils réduisent la charge sur le corps grâce à un réseau progressif de la ceinture pendant une collision.

Rétracteurs de ceinture de sécurité

Les ceintures de sécurité des sièges avant sont tendues en cas de collision avant et arrêt d'une certaine gravité.

Attention

Une manipulation incorrecte (p. ex. la dépose ou la pose des ceintures) peut déclencher les rétracteurs de ceinture.

Le déclenchement des rétracteurs de ceinture est indiqué par un témoin qui est allumé continuellement 113.

Faire replacer les rétracteurs de ceinture déclenchés par un atelier. Les rétracteurs de ceinture ne se déclenchent qu'une seule fois.

Remarque

Ne pas fixer ou installer d'accessoires ou d'autres objets qui peuvent interférer avec le fonctionnement des rétracteurs de ceinture. Ne pas apporter de changement aux composants des rétracteurs de ceinture car cela annulerait l'homologation du véhicule.

Ceinture de sécurité à trois points

Bouclage

Tirer la ceinture hors de l'enrouleur, la guider sur le corps sans la crisper et insérer le verrou plat dans la serrure. En roulant, tendre régulièrement la sangle abdominale en tirant sur la sangle thoracique.

Le port de vêtements larges ou écais gène la position tendue de la ceinture. Ne pas placer d'objets, comme un sac à main ou un téléphone portable, entre la ceinture et le corps.

Attention

Ne pas faire passer la ceinture sur des objets durs ou fragiles dans les poches des vêtements.

Rappel de ceinture de sécurité 112 et 119

Réglage en hauteur

1. Sortir un peu la ceinture.
2. Appuyer sur le bouton.
3. Régler la hauteur et encliqueter.

Régler la hauteur de sorte que la ceinture passe au-dessus de l'épaule. Elle ne doit pas passer sur le cou ou le haut du bras.

Ne pas procéder au réglage en roulant.

Dépose

Pour détacher la ceinture, appuyer sur le bouton rouge de la serrure.

Ceinture de sécurité centrale de la deuxième rangée de sièges

Le siège central est doté d'une ceinture de sécurité à trois points.

Tirer les verrous plats avec la ceinture hors du support de ceinture du toit.

Retirer le verrou plat inférieur du dispositif de retenue et l'insérer dans la serrure gauche (1) du siège central. Guider le verrou plat supérieur avec la ceinture par-dessus la zone de genou et l'épaule (sans vriller) et l'insérer dans la serrure droite (2) du siège central.

Pour enlever la ceinture de sécurité, appuyer d'abord sur le bouton de la serrure droite (2) et retirer le verrou plat supérieur. Appuyer ensuite sur le bouton de la serrure gauche (1) et enlever le verrou plat inférieur. La ceinture de sécurité s'enroule automatiquement.

Pousser le verrou plat supérieur dans la fixation. Replier les verrous plats assemblés contre la sangle de ceinture.

L'introduire dans la fixation de ceinture de sécurité dans le toit, avec le verrou plat inférieur tourné vers l'avant.

Ceintures de sécurité de la troisième rangée de sièges

Les ceintures de sécurité de la troisième rangée de sièges sont des ceintures de sécurité à trois points.

Lorsque les ceintures de sécurité ne sont pas utilisées ou lorsque les sièges sont rabattus, insérer le verrou plat de la ceinture de sécurité de chaque côté de la pochette intégrée à la ceinture.

Si le siège central de la deuxième rangée de sièges est occupé et que la ceinture de sécurité est bouclée, seules des personnes d'une taille inférieure ou égale à 150 cm sont autorisées à utiliser le siège gauche de la troisième rangée de sièges.

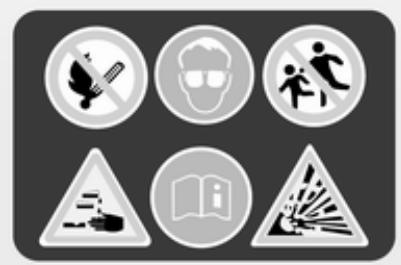

Une étiquette d'avertissement est fixée sur l'arrière de la ceinture de sécurité centrale, visible lorsqu'elle est tirée, pour informer le passager du siège gauche de la troisième rangée de sièges.

Attention

La sangle abdominale doit passer le plus bas possible sur le bassin pour éviter la pression sur le bas-ventre.

Système d'airbag

Le système d'airbags compte une série de systèmes individuels en fonction de l'étendue de l'équipement.

Une fois déclenché, les airbags se déployent en quelques millisecondes. Il se dégonfle si rapidement que cela passe souvent inaperçu pendant la collision.

Attention

En cas de manipulation non conforme, les systèmes d'airbags peuvent se déclencher en explosant.

Remarque

Dans la zone de la console centrale se trouve l'électronique de commande des systèmes d'airbags et de

rétracteurs de ceinture. Ne ranger aucun objet magnétique à cet endroit.

Ne pas coller d'autocollant sur les recouvrements des airbags et ne pas les recouvrir d'autres matériaux.

Chaque airbag ne peut être déclenché qu’une seule fois. Faire replacer les airbags déclenchés par un atelier. En outre, il peut être nécessaire de faire replacer le volant, le tableau de bord, des pièces de garnissage, les joints de portes, les poignées et les sièges.

Ne pas apporter de changement au système d'airbag car cela annulerait l'homologation du véhicule.

Quand les airbags se gonflent, des gaz brûlants s'échappent et peuvent provoquer des brûlures.

Témoin des systèmes d'airbags 113.

Système d'airbag frontal

Le système d'airbag frontal se compose de deux airbags, un dans le volant et un autre dans le tableau de

bord du côté du passager avant. Ils sont reconnaissables à l'inscription AIRBAG.

Par ailleurs, un autocollant d'advertisement se trouve sur le coté du tableau de bord, visible quand la porte du passager avant est ouverte ou sur le pare-soleil du passager avant.

Le système d'airbag avant se déclenche en cas de collision frontale d'une certaine gravité. Le contact doit être mis.

Les airbags gonflent et amortissent l'impact, réduisant dès lors considérablement le risque de blessure du tronc et de la tête des occupants avant.

Attention

Une protection optimale n'est assurée que si le siège est en position correcte 40.

Ne placer aucune partie du corps ni objet dans la zone de déploiement de l'airbag.

Poser la ceinture de sécurité de la manière correcte et la boucler de manière sûre. C'est indispensable pour que la protection de l'airbag soit efficace.

Système d'airbag latéral

Le système d'airbags rideaux se compose d'un airbag dans chaque dossier de siège avant. Ils sont reconnaissables à l'inscription AIRBAG.

Le système d'airbag latéral se déclenche en cas de collision latérale d'une certaine gravité. Le contact doit être mis.

Les airbags gonflent et amortissent l'impact, réduisant ainsi considérablement le risque de blessure du tronc et du bassin en cas de collision latérale.

Attention

Ne placer aucune partie du corps ni objet dans la zone de déploiement de l'airbag.

Remarque

N'utiliser que des housses de protection de siège qui sont homologuées pour le véhicule. Ne pas couvrir les airbags.

Système d'airbag rideau

Le système d'airbags rideaux se compose d'un airbag de cadre de toit, de chaque côté du véhicule. Ceci est reconnaissable à l'inscription AIRBAG sur les montants de toit.

Le système d'airbag rideau se déclenche en cas de collision latérale d'une certaine gravité. Le contact doit être mis.

Les airbags gonflent et amortissent l'impact, réduisant ainsi considérablement le risque de blessure de la tête en cas de collision.

Le système d'airbag protège pas les passagers de la troisième rangée de sièges.

Attention

Ne placer aucune partie du corps ni objet dans la zone de déploiement de l'airbag.

Les crochets dans les poignées de cadre de toit peuvent uniquement servir à suspendre des vêtements légers, sans cintre. Ne pas garder d'objets dans ces vêtements.

Désactivation d'airbag

Le système d'airbag pour passager avant doit être désactivé si un système de sécurité pour infant doit être installé à cette place. Les systèmes d'airbags rideau et latéral, les rétracteurs de ceinture et tous les systèmes d'airbags du conducteur restent actifs.

Le système d'airbag de passager avant peut être désactivé via un commutateur à clé situé sur le côté droit de la planche de bord.

Utiliser la clé de contact pour choisir la position :

OFF = l'airbag de passager avant est désactivé et ne se déploiera pas en cas de collision. Le témoin OFF s'allume continuellement sur la console centrale. Un système de sécurité pour infant peut être installé en conformité avec le tableau Emplacements de montage d'un système de sécurité pour infant

1. Le siège de passager avant ne peut pas être occupé par une personneudaule.

ON = l'airbag de passager avant est activé. Il ne faut pas monter de système de sécurité pour enfants.

Danger

Risque de blessure mortelle pour un enfant placé dans un système de sécurité pour enfant quand l'airbag pour passager avant est activé.

Risque de blessure mortelle pour un adulte quand l'airbag pour passager avant est désactivé.

Si le témoin ON s'allume pendant environ 60 secondes après avoir mis le contact, le système d'airbags de passager avant se gonflera en cas de collision.

Si les deux témoins sont allumés en même temps, le système présente une défaillance. Le statut du système est indéterminé et personne n'est autorisé à occuper le siège de passager avant. Prendre immédiatement contact avec un atelier.

Ne changer de mode que si le véhicule est à l'arrêt avec le contact coupé.

L'état reste le même jusqu'au prochain changement.

Témoin de désactivation d'airbag 113.

Nous vous recommandons l'utilisation du système de sécurité pour enfants Opel car il a été spécialement conçu pour votre véhicule.

Quand un système de sécurité pour enfant est utilisé, respecter les instructions de montage et d'utilisation suivantes ainsi que celles fournies par le fabricant du système de sécurité pour enfant.

Toujours se plier aux réglementations locales ou nationales. Dans certains pays, l'utilisation de systèmes de sécurité pour enfant est interdite sur certains sièges.

Attention

Lors de l'utilisation d'un système de sécurité pour infant sur le siège du passager avant, les systèmes d'airbags du siège de passager avant doivent être désactivés; si ce n'est pas le cas, le déclenchement des airbags entraîne un risque de blessure mortelle pour l'enfant.

Ceci est particulièrement vrai si un système de sécurité pour enfant dos à la route est utilisé sur le siège du passager avant.

Désactivation d'airbag → 58.

Sélection du système ajusté

Les sièges arrière constituent l'emplacement idéal pour fixer le système de sécurité pour enfant.

Les enfants devraient voyager aussi longtemps que possible avec le dos à la route. En cas d'accident, cela assure que moins de contraintes sollicitent la colonne vertébrale de l'enfant, toujours très fragile.

Les systèmes de sécurité qui conviennent sont ceux qui satisfont les normes ECE 44-03 ou ECE 44-04. Vérifier les réglementations et lois locales concernant l'utilisation obligatoire des systèmes de sécurité pour enfant.

S'assurer que le système de sécurité pour enfant à installer est compatible avec le type de véhicule.

S'assurer que l'emplacement de montage du système de sécurité pour enfant dans le véhicule est adéquat.

Ne laisser les enfants monter et descendre du véhicule que du côté opposé au traffic.

Quand le système de sécurité pour enfant n'est pas employé, attacher le siège avec une ceinture de sécurité ou l'enlever du véhicule.

Remarque

Ne pas coller d'objets sur les systèmes de sécurité pour infant et ne pas les recouvrir d'autres matériaux.

Il faut remplacer les systèmes de sécurité pour infant qui ont subi des contraintes dans un accident.

Emplacements de montage d'un système de sécurité pour infant

Possibilités autorisées de fixation de système de sécurité pour infant

Catégorie de poids et classe d'âge	Sur le siège du passager avant airbag activé	airbag désactivé	Sur les sièges extérieurs de la deuxième rangée	Sur le siège central de la deuxième rangée	Sur les sièges de la troisièmerangée
Groupe 0: jusqu'à 10 kg ou environ 10 mois	X	U1	U2	X	U
Groupe 0+: jusqu'à 13 kg ou environ 2 ans	X	U1	U2	X	U
Groupe I: 9 à 18 kg ou environ de 8 mois à 4 ans	X	U1	U2	X	U
Groupe II: de 15 à 25 kg ou environ de 3 mois à 7 ans	X	X	U	X	U
Groupe III: de 22 à 36 kg ou environ de 6 mois à 12 ans	X	X	U	X	U

1 = Uniquement si le système d'airbags de passager avant est désactivé. Si le système de sécurité pour infant est attaché par une ceinture de sécurité à trois points, régler le siège à sa hauteur maximale et s'assurer que la ceinture de sécurité du véhicule se dirige vers l'avant à partir de son point d'ancrage supérieur. Régler l'inclinaison des dossiers de siège comme cela est nécessaire par rapport à la position verticale afin de s'assurer que la ceinture est bien serrée du côté de la boucle. 2 = Siège disponible avec étriers de montage ISOFIX et Top-Tether 65. U = Valable universellement en combinaison avec ceinture de sécurité à trois points. X = Pas de système de sécurité pour infant autorisé dans cette catégorie de poids.

Possibilités autorisées de fixation de système de sécurité pour infant ISOFIX

Catégorie de poids	Catégorie deilage	Fixation	Sur le siège du passager avant	Sur les sièges extérieurs de la deuxieme rangée	Sur le siège central de la deuxieme rangée	Sur les sièges de la troisièmerangée
Groupe 0: jusqu'à 10 kg	E	ISO/R1	X	IL	X	X
Groupe 0+: jusqu'à 13 kg	E	ISO/R1	X	IL	X	X
	D	ISO/R2	X	IL	X	X
	C	ISO/R3	X	IL	X	X
Catégorie de poids	Catégorie de taillie	Fixation	Sur le siège du passager avant	Sur les sièges extérieurs de la deuxieme rangée	Sur le siège central de la deuxieme rangée	Sur les sièges de la troisièmerangée
Groupe I : 9 à 18 kg	D	ISO/R2	X	IL	X	X
	C	ISO/R3	X	IL	X	X
	B	ISO/F2	X	IL, IUF	X	X
	B1	ISO/F2X	X	IL, IUF	X	X
	A	ISO/F3	X	IL, IUF	X	X

IL = Convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou « Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique. IUF = Convient aux systèmes de sécurité ISOFIX pour infant face à la route de la catégorie universelle homologuée pour une utilisation dans cette catégorie de poids. X = Pas de système de sécurité ISOFIX pour infant homologué dans cette catégorie de poids.

Siège et catégorie de taille ISOFIX

A - ISO/F3 = Système de sécurité pour infant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kg. B - ISO/F2 = Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids de 9 à 18 kg. B1 - ISO/F2X = Système de sécurité pour infant face à la route pour des enfants plus petits dans la catégorie de poids de 9 à 18 kg. C - ISO/R3 = Système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie de poids jusqu'à 13 kg. D - ISO/R2 = Système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids jusqu'à 13 kg. E - ISO/R1 = Système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kg.

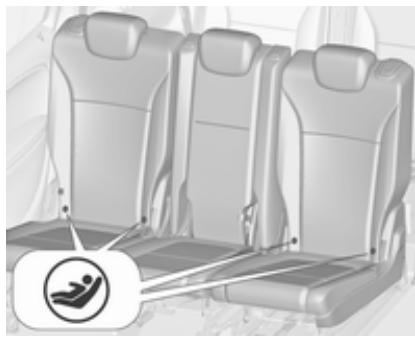

Systèmes de sécurité pour infant ISOFIX

Fixer les systèmes de sécurité pour infant ISOFIX homologués pour le véhicule aux étriers de fixation ISOFIX. Les positions des systèmes de sécurité pour infant ISOFIX spécifiques au véhicule sont indiquées par IL dans le tableau.

Les étriers de fixation ISOFIX sont signalés par une étiquette sur le dossier.

Avant de fixer un siège infant, régler l'appuie-tête pour utiliser la position 3.

Lors de l'utilisation de systèmes de sécurité pour infant ISOFIX sur la deuxième rangée de sièges, il est conseillé de régler le siège lethal correspondant à la troisième encoche à partir de la position arrière, pour les sièges de base. Le siège lounge, si le véhicule en est doté, doit être en position normale 44.

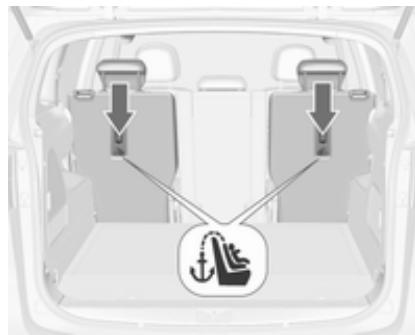

Systèmes de sécurité pour infant top-tether

Les anneaux de fixation Top-Tether sont signalés par le symbole d'un siège pour infant.

En fonction des équipements spécifiques au pays, le véhicule peut être doté de deux ou trois œilletons d'attache.

En plus de la fixation ISOFIX, attacher la sangle Top-Tether aux systèmes de sécurité pour infant Top-Tether. La sangle doit alors passer entre les deux tiges de guidage de l'appui-tête.

Les positions des systèmes de sécurité pour infant ISOFIX de catégorie universelle sont indiquées par IUF dans le tableau.

Rangement

Espaces de rangement 66

Coffre 80

Galerie de toit 96

Informations sur le chargement... 96

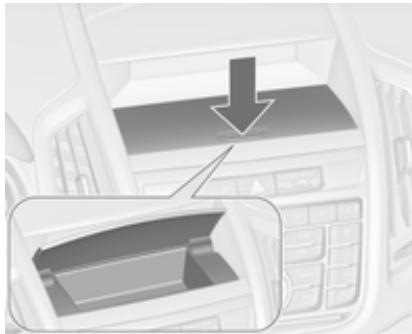

Rangements dans le tableau de bord

Il y a un espace de rangement dans le tableau de bord à l'avant de l'affichage d'informations. Pousser le couvercle pour l'ouvrir.

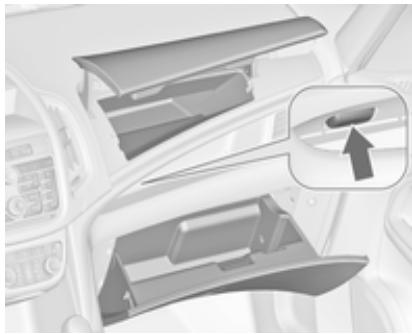

Boîte à gants

Deux boîtes à gants sont disposées sur le côté passager.

Pour ouvrir la boîte à gants supérieure, appuyer sur le bouton du côté gauche dans le rangement ouvert.

Pour ouvrir la boîte à gants inférieure, tirer la manette.

En roulant, les boîtes à gants doivent rester fermées.

Porte-gobelets avant

Les porte-gobelets sont disposés sur la console centrale entre les sièges avant.

Porte-gobelets coulissant dans l'accoudoir flexconsole

Le porte-gobelets peut être déplacé dans des rails de guidage de l'accoudoir FlexConsole ou complètement retiré.

Pousser la manette à l'avant du porte-gobelets pour le faire glisser. Accoudoir 43.

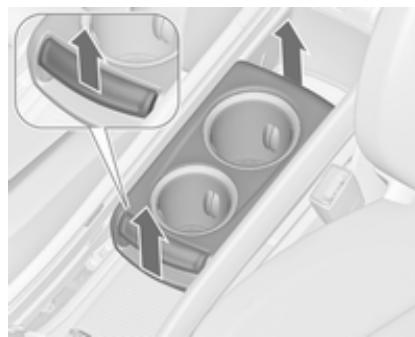

Retirer le porte-gobelets

Tirer la manette à l'avant du porte-gobelets et le retirer verticalement de la console.

Le remontage s'effectue dans l'ordre inverse.

Remarque

Poser le porte-gobelet dans la direction indiquée sur l'illustration. Sinon il ne s'engagera pas correctement.

Porte-gobelets arrêté

Un porte-gobelets supplémentaire est disposé entre les sièges de la troisième rangée.

Porte-bouteille

Les pochettes des portes avant et arrière sont conçues pour ranger des bouteilles.

Rangement à l'avant

Un espace de rangement est disposé à côté du volant.

Rangement dans le panneau de porte

De petites pochettes sont arrangées dans le panneau de garniture de porte avant pour ranger par ex. des téléphones portables.

Vide-poches de pavillon

Appuyer sur le bouton pour ouvrir la boîte de rangement.

La boîte peut être chargée jusqu'à un maximum de 0,2 kg.

Vide-poches sous le siège boîte de rangement

Une boîte de rangement est disposée sous le siège du passager. Faire glisser la molette pour ouvrir ou fermer la boîte. Charge maximale : 1,5 kg.

Tiroir sous le siège

Appuyer sur le bouton de l'enfoncement et partager le tiroir. Charge maximale : 3 kg Pour fermer, repousser et engager.

Rangement dans les accoudoirs

Rangement dans l'accoudoir de base

La console de l'accoudoir compte un espace de rangement. Pour ouvrir, faire glisser l'accoudoir vers l'avant.

Un tiroir de rangement est disposé sous l'accoudoir. Tirer pour l'ouvrir.

Rangement dans l'accouvoir flexconsole

Appuyer sur le bouton pour ouvrir le rangement dans l'accoudoir.

Un autre rangement est disposé derrière l'accoudoir. Faire glisser le couvercle pour l'ouvrir.

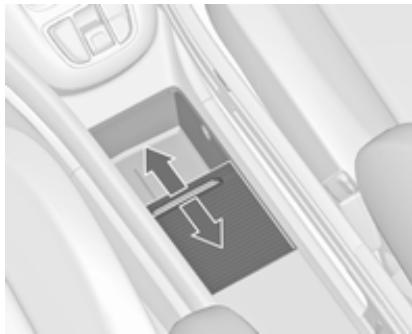

Rangement dans la console centrale

Console centrale

La boîte de rangement peut servir à ranger de petits objets.

Faire glisser le couvercle vers l'arrière pour l'ouvrir.

Console arrêtée

Un tiroir de rangement est disposé sur l'arrière du FlexConsole. Tirer pour l'ouvrir.

Avertissement

N'est pas destiné aux cendres ou tout autre article incandescent.

Système de transport arrêté

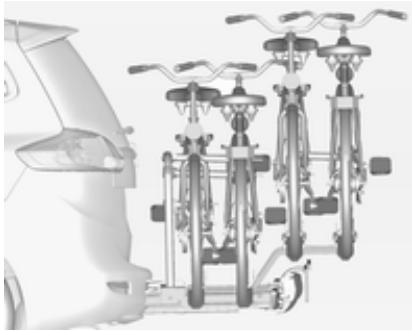

Système de transport arrêté pour quatre vélos

Le système de transport arrêté (système Flex-Fix) permet de fixer deux vélos au support de transport extracirable intégré dans le plancher du véhicule. Il est possible de fixer deux vélos supplémentaires sur un adaptateur. Le transport d'autres objets n'est pas autorisé.

La charge maximale pour le système de transport arrêté est de 80 kg avec un adaptateur fixé et de 60 kg sans l'adaptateur. La charge maximale par vélo sur le support de transport extracible est de 30 kg. Ceci permet la fixation de vélos électriques sur le support de transport extracible. La charge maximale par vélo sur l'adaptateur est de 20 kg.

S'il n'est pas utilisé, le système de transport doit être rétracté dans le plancher du véhicule.

Il faut veiller à ce que les vélos ne comportent pas d'objets susceptibles de se détacher pendant le transport.

Avertissement

Si le système de transport arrêté est rallongé et que le véhicule est complètement chargé, la garde au sol sera réduite.

Conduire avec précaution lorsque la route est fortement inclinée ou lors de la conduite sur une rampe, bosse, etc.

Avertissement

Consulter votre revendeur de vélos avant de fixer des vélos équipements de cadre en carbone. Les vélos peuvent subir des dommages.

Extension

Ouvrir le hayon.

Attention

Aucune personne ne peut rester dans la zone d'extension du système de transport arrêté, risque de blessures.

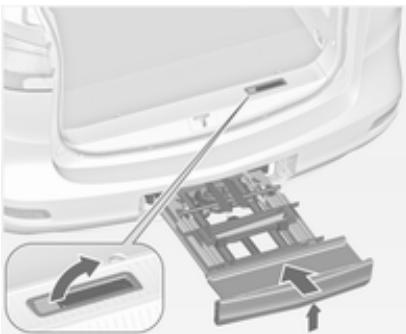

Tirer la manette de déblocage vers le haut. Le système se déverrouille et est éjecté hors du pare-chocs.

Sortir complètement le système de transport jusqu'à ce qu'il se verrouille de manière audible.

S'assurer qu'il n'est pas possible de repousser le système de transport arrière sans actionner à nouveau la poignée de déverrouillage.

Attention

Il n'est autorisé de fixer des objets sur le système de transport arrêté que si le système a été correctement engagé. Si le système de transport arrêté ne s'engage pas correctement, ne pas y fixer d'objets et le coulisser en position de rangement. Prendre contact avec un atelier.

Déplier le support de plaque d'immatriculation

Soulever le support de plaque d'immatriculation et le rabattre vers l'arrière.

Déplier les yeux arrière

Déplier les deux yeux arrêté.

Verrouillage du système de transport arrêté

Faire pivoter les deux leviers de serrage latéralement aussi loin que cela est possible.

Dans le cas contraire, un fonctionnement normal ne peut être garanti.

Déplier les deux logements de roue.

Déplier les deux logements de roue.

Montage du porte-vélo

Soulever le porte-vélo sur l'arrière (1) et le tirer vers l'arrière.

Relever le porte-vélo (2).

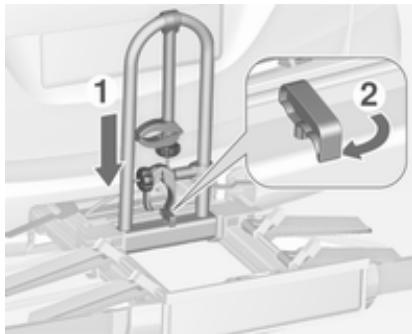

Pousser le porte-vélo (1) vers le bas et faire pivoter la poignée (2) vers l'arrière pour l'engagement.

Fixation du premier vélo

1. Faire tourner les pédales à la position illustrée et poser le vélo dans le logement de roue le plus en avant.

Vérifier que le vélo est posé centralement sur les logements de roue.

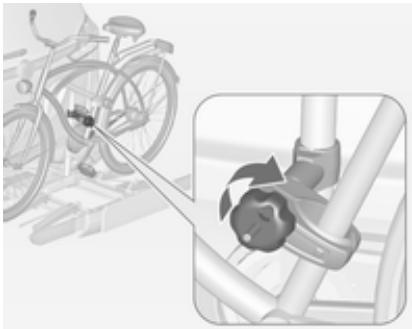

1. Fixer l'étrier de montage le plus court sur le cadre de vélo. Tourner le bouton molette dans le sens horaire pour le fixer.

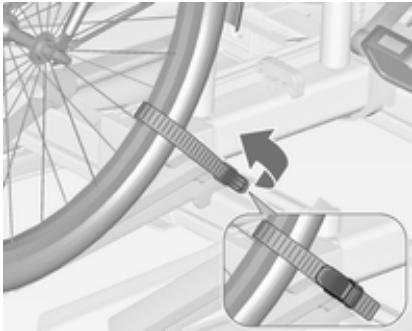

1. Attacher les deux roues du vélo aux logements de roue en utilisant les dispositifs de retenue par sangle.
2. Vérifier que le vélo est bien fixé.

Avertissement

Veiller à ce que l'écartement entre le vélo et le véhicule soit au moins de 5 cm. Si nécessaire, desserrer le guidon et le faire pivoter de côte.

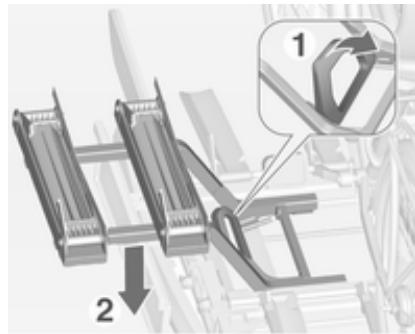

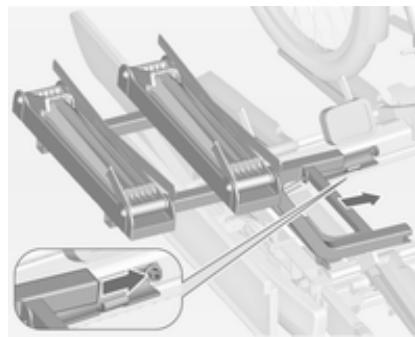

Fixation de l'adaptateur

Lors du transport de plus de deux vélos, l'adaptateur doit être fixé avant que le second vélo ne soit fixé.

1. Appliquer l'adaptateur sur le système de transport arrêté comme illustré.

1. Tourner le levier (1) vers l'avant et le maintenir, abaisser alors l'adaptateur (2) sur l'arrière.
2. Relâcher le levier et vérifier si l'adaptateur est correctement engagé.

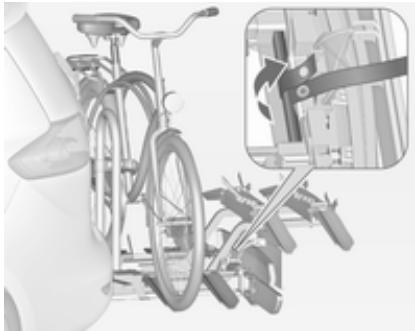

1. Passer la sangle attachée à l'adaptateur sous le levier pour la faire revenir sur le système de transport arrêté. Attacher la sangle.

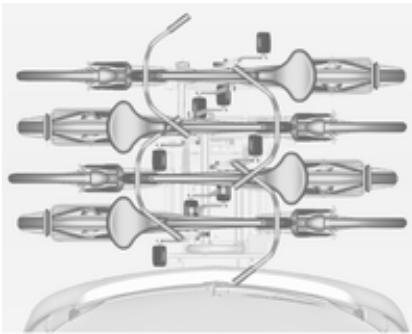

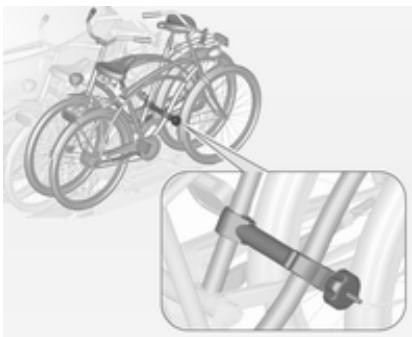

Fixation de vélos supplémentaires

La fixation de vélos supplémentaires est faite de la même manière que pour le premier vélo. Certaines étapes supplémentaires doivent être prises en considération :

1. Avant de poser le vélo, toujours déplier les passages de roue pour poser le vélo suivant, si besoin est.
2. Faire toujours tourner les pédales dans une position appropriée avant de poser le vélo.

1. Positionner les vélos sur le système de transport arrêté en les alignant en alternance vers la gauche ou la droite.
2. Aligner les vélos sur celui qui est déjà fixé. Les moyeux de roue des vélos ne doivent pas se toucher.
3. Attacher les vélos avec les étriers de montage et les dispositifs de retenue par sangle comme cela est décrit pour le premier vélo. L'étrier de montage devrait être fixé en parallèle.

Utiliser l'étrier de montage long pour fixer le deuxième vélo sur le porte-vélo.

Utiliser l'étrier de montage le plus long pour fixer le troisième vélo sur le porte-vélo.

Utiliser l'étrier de montage court pour fixer le quatrième vélo. L'étrier doit être fixé entre les cadres du troisième et quatrième vélos.

1. En plus, attacher les deux roues du quatrième vélo aux logements de roue en utilisant les sangles de serrage.

Il est recommandé de fixer un signal avertisseur sur le vélo le plus à l'arrière pour augmenter la visibilité.

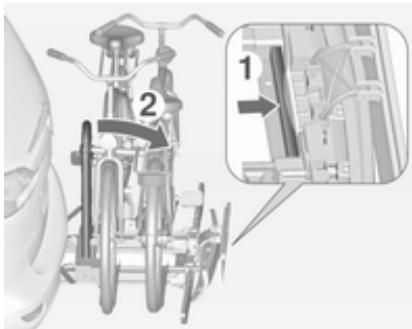

Rabattre système de transport arrière vers l'arrière

Le système de transport peut être rabattu vers l'arrière pour avoir accès au coffre.

Sans l'adaptateur attaché :

Pousser le levier (1) pour désengager et le maintenir.

Tirer vers l'arrière le porte-velo (2) pour plier le système de transport arrêté.

Avec l'adaptateur attaché :

Attention

Faire attention de désengager le système de transport arrêté, car il basculera vers l'arrière. Risque de blessure.

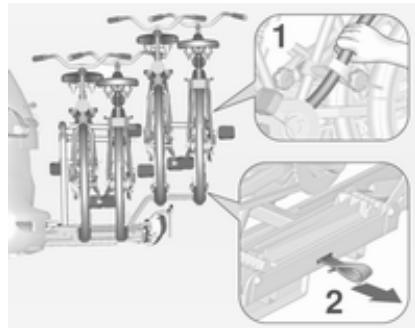

Maintenir le cadre (1) du vélo le plus en arrêté avec une main et tirer sur la boucle (2) pour la désengager.

Maintenir le vélo le plus en arrêté avec les deux mains et rabattre vers l'arrête le système de transport arrêté.

Pour augmenter la visibilité, les feux arrêteres sont allumés lorsque le système de transport arrêteres est replié.

Attention

Lors du rabattement du système de transport, arrêté de nouveau vers l'avant, faire attention que le système soit correctement verrouillé.

Retrait des vélos

Détacher les sangles des deux pneus du vélo.

Tourner le bouton molette dans le sens anti-horaire et déposer les étriers de montage.

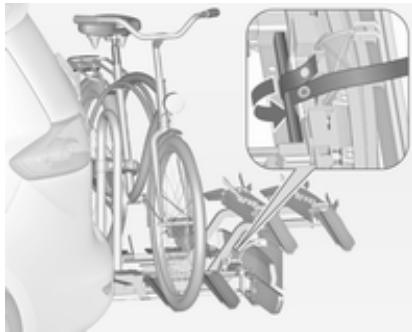

Dépose de l'adaptateur

Détacher l'adaptateur avant de retirer le dernier vélo restant sur le système de transport arrêté.

1. Replier les logements de roue.

2. Dégrafer la sangle.

1. Tourner le levier (1) vers l'avant et le maintenir.
2. Soulever l'adaptateur (2) sur l'arrière et le retirer.

Démontage du porte-vélo

Disposer les étriers de montage conformément à l'illustration.

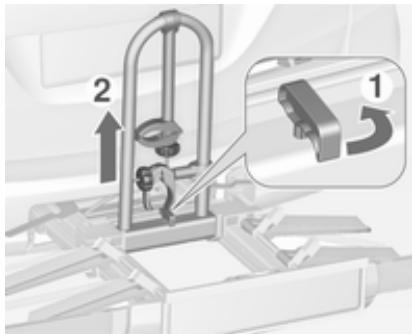

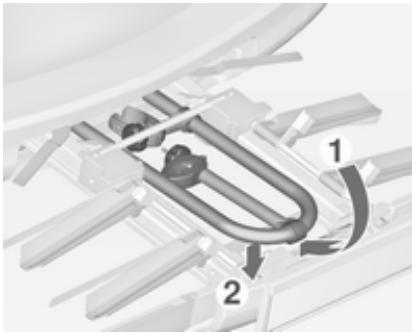

Faire pivoter la poignée (1) vers l'avant pour désengager et soulever le porte-vélo (2).

Rabattre le porte-vélo vers l'arrière, et le pousser alors vers l'avant jusqu'à ce qu'il s'arrête en butée (1).

Appuyer sur l'arrière du porte-vélo (2) pour l'abaisser.

Replier les logements de roue

Replier les deux logements de roue.

Ranger correctement les dispositifs de retenue par sangle.

Déverrouiller le système de transport arrêté

Faire pivoter les deux leviers de serrage vers l'intérieur aussi loin que cela est possible.

Replier les yeux arrêté

Faire pivoter les deux feux arrière.

Replier le support de plaque d'immatriculation

Soulever le support de plaque d'immatriculation et le rabattre vers l'avant.

Avertissement

Faire attention que toutes les pièces pouvant être rabattues, par exemple, les passages de roues et les étriers de montage, soient correctement rangées. Sinon, le système de transport arrêté peut être endommagé lors d'une tentative de retrait.

Pousser le levier de déverrouillage vers le haut et le tenir. Soulever légèrement le système de transport arrière et le pousser dans le pare-chocs jusqu'à ce qu'il s'enclique.

La manette de déblocage doit revenir dans sa position de départ.

Attention

Si le système ne peut pas être correctement engagé, prendre contact avec un atelier.

Coffre

Les sièges de la troisième rangée peuvent être rabattus séparément dans le plancher du véhicule. Les dossiers de sièges de la deuxième rangée peuvent être rabattus vers l'avant séparément. Le dossier du siège du passager peut également être rabattu.

Ainsi un compartiment de chargement plat est créé si tous les dossiers et toutes les assises des sièges arrière et le dossier du siège passager sont rabattus. En fonction du chargement, il est possible de rabattre uniquement un seul siège ou les dossiers.

Recouvrement des rangements dans le plancher arrière 86.

Attention

Lorsque les sièges ou les dossiers sont en train d’être réglés ou rabattus, garder les mains et les pieds à l’écart du mouvement des sièges ou dossiers.

Ne jamais ranger d'objets sous les sièges.

Conduire uniquement avec les sièges et les dossiers encliquetés.

Avertissement

Avant de mettre les sièges en place ou avant de les rabattre, tous les composants doivent être retirés des rails latéraux et des anneaux d'arrimage.

Les anneaux d'arrimage doivent être rangés.

Rabattement des sièges de la troisième rangée

Enfoncer l'appuie-tête en appuyant sur le verrou 38.

• Insérer le verrou plat de la ceinture de sécurité de chaque côté dans la pochette intégrée à la ceinture.

Tirer sur la sangle inférieure et faire basculer en même temps vers l'avant le dossier du siège jusqu'à ce que le siège soit abaissé dans le plancher du véhicule. Poser le tapis de sol intérieur 86 et le couvercle du coffre 84 si besoin est.

Redresser les sièges

Tirer le siège par la sangle supérieure, le rabattre et laisser le siège s'encliqueter dans la position droite.

Rabattement des dossiers de sièges de la deuxième rangée

■ Si nécessaire, enlever le cache-bagages 84. Enfoncer les appuie-têtes en appuyant sur le verrou 38. Déplacer le siège du passager avant dans une position pour éviter tout contact avec les appuie-têtes des dossiers rabattus.

Tirer sur la sangle et rabattre le dossier sur l'assise du siège.

Avertissement

Ne pas replier les dossiers lorsqu que les sièges sont en position de siège lounge 44. - Ne pas relâcher la manette de déverrouillage de la fonction d'entrée facile lorsque le dossier est rabattu.

Les sièges pourraient être endommagés.

• Une autre solution est de tirer sur la sangle et de régler le dossier en position verticale comme une position cargo.

Attention

Utiliser la position verticale des dossiers uniquement pour augmenter le volume de l'espace bagage et non pas comme une position d'assise.

Rabattement du dossier

Remonter le dossier en position verticale. Régler l'inclinaison en tirant sur la sangle.

Vérifier que toutes les positions sont correctement encluquettées.

Attention

Ne jamais conduire la voiture si les dossiers ne sont pas correctement verrouillés en position car cela accroît le risque de blessure ou de

dégât au chargement ou au véhicule en cas de freinage brusque ou de collision.

Rabattement du dossier du siège passager avant

Si le véhicule est doté d'un siège de passager avant avec un mécanisme de déverrouillage, le dossier peut être rabattu en position horizontale, par ex. pour transporter de très longs objets.

Encocher l'appuie-tête en appuyant sur le verrou 38. - Déplacer le siège du passager avant dans une position pour éviter tout contact de l'appuie-tête avec le tableau de bord. - Tirer la manette et rabattre le dossier sur le siège, relâcher alors la manette. Le dossier peut être mis sur deux positions intermédiaires avant la position horizontale. Laisser le dossier s'encliqueter de manière audible.

Rabattement du dossier

Tirer la manette et rebattre le dossier à la position souhaitée, relâcher alors la manette. Laisser le dossier s'encliqueter de manière audible. - Régler le siège et l'appuie-tête.

Rangement à l'arrière

Des étagères derangements sont disposées des deux côtés du coffre.

Pour ouvrir, dégager le couvercle dans la garniture latérale et l'enlever.

Rangement de plancher

Sur la variante sans troisième rangée de sièges, des boîtes de rangement peuvent être trouvées sous le revêtement de plancher. Soulever le couvercle pour l'ouvrir.

Cache-bagages

Ne pas poser d'objets lourds ou à angles vifs sur le cache-bagages.

Avant d'ouvrir le cache-bagages, insérer le verrou plat de la ceinture de sécurité de chaque côté dans la pochette intégrée à la ceinture.

Fermeture

Tirer le cache-bagages par la poignée vers l'arrière et l'accrocher dans les logements latéraux.

Ouverture

Retirer le cache-bagages des guides latéraux. Maintenir le cache-bagages et le guider jusqu'à ce qu'il soit complètement enroulé.

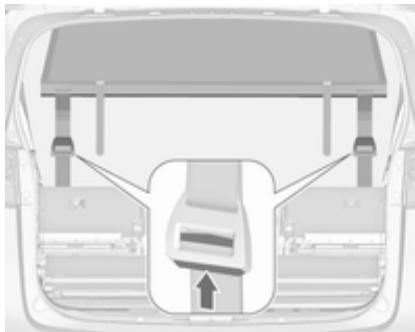

Dépose

Ouvrir le cache-bagages.

Tirer le levier de déverrouillage vers le haut et le tenir. Lever le cache-bagages à droite et le sortir de ses logements.

Rangement dans le coffre

Si le cache-bagages n'est pas utilisé, le ranger dans le compartiment de rangement dans le plancher du véhicule.

Ouvrir le couvercle du rangement à l'avant du hayon.

Insérer le cache-bagages avec le côté supérieur dirigé vers le bas et la manette de déverrouillage sur la gauche dans l'adaptateur, sur la droite du compartiment de rangement.

Fixer le cache-bagages dans le compartiment de rangement avec une bande Velcro.

Pose

Mettre le cache-bagages à gauche dans le logement, tirer le levier de déverrouillage vers le haut et le tenir ; mettre le cache-bagages à droite et l'encliqueter.

Recouvrement des désordres dans le plancher arrière

Revêtement de plancher

Sur les variantes sans troisième rangée de sièges, des boîtes de rangement peuvent être trouvées sous le revêtement de plancher. Pour ouvrir, soulever le revêtement et le replier droit derrière les sièges arrêté.

Tapis de protection intérieur

Le tapis de protection intérieur a une fonction de protection et de revêtement pour le coffre et il doit être utilisé lorsque tous les dossiers/sièges ou un seul dossier/siège sont rabattus.

Déplier ou replier le tapis peut offrir un grand nombre d'applications individuelles possibles.

Le tapis de protection intérieur est disponible en deux versions :

Le tapis de protection standard couvre la zone entre le hayon et la deuxième rangée de sièges, lorsque la troisième rangée de sièges est complète ou qu'un siège est rabattu. Le tapis de protection intérieur de revêtement flexible est deux fois la taille du tapis de protection standard et est relié par une fermeture éclair. Il recouvre le coffre complet, lorsque tous les sièges ou un seul siège de la troisième et deuxième rangée sont rabattus.

Le tapis de protection est repliable longitudinalement en 4 parties (standard) ou en 8 parties (revêtement flexible)

repliable) avec une fermeture éclair centrale et repliable transversalement en 4 parties.

Quelques exemples d'utilisation du tapis sont indiqués ci-après.

Avant de plier et d'étendre le tapis, tous les composants doivent être retirés des rails latéraux et des anneaux d'arrimage. Les anneaux d'arrimage doivent être en position rangée.

Recouvrir le coffre entre le hayon et la deuxième rangée de sièges est possible avec le tapis de protection intérieur ou le tapis de protection intérieur de revêtement flexible étant

replié au niveau de la fermeture éclair pour le réduire de moitié (double couche).

Le tapis est situé relié en quatre derrière les sièges relevés de la troisième rangée.

Rabattre la troisième rangée de sièges.

• Etendre les parties du tapis reliées, de manière à ce que la première partie soit remontée le long du dossoir de la deuxième rangée. Lors du rabattement des dossiers de la deuxième rangée de sièges, le tapis s'étend automatiquement et recouvre l'espace entre les deux rangées de sièges. Pour qu'un siège de la troisième rangée puisse être relevé, replier le tapis de moitié dans le sens de la longueur.

Tirer légèrement le tapis pour protéger le seuil du coffre lors du chargement d'objets lourds. Remonter la partie du tapis chevauchante avant de fermer le hayon.

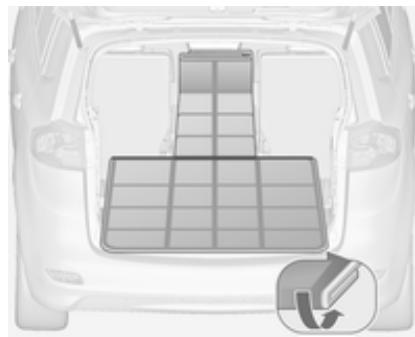

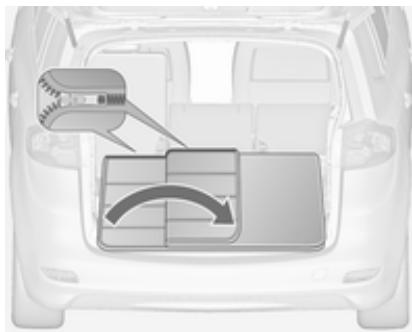

Recourir le coffre jusqu'aux dossiers des sièges avant est

uniquement possible avec le tapis de protection intérieur de revêtement flexible étant replié au niveau de la fermeture éclair pour le réduire de moitié (double couche).

Le tapis peut être étendu jusqu'à la deuxième rangée de sièges, comme cela a été décrit précédemment.

Rabattre les dossiers de la deuxième rangée de sièges. - Étendre les parties supérieures du tapis plié en deux, de manière à ce que le coffre soit complètement recouvert. La première partie du tapis est maintenant remontée contre les dossiers des sièges avant.

Replier la partie arrière chevauchante sous le tapis avant de fermer le hayon.

Recouvrir partiellement le coffre est uniquement possible avec le tapis de protection intérieur de revêtement flexible étant relié au niveau de la fermeture éclair pour le réduire de moitié (double couche).

par exemple, lorsque le dossier latéral n'est pas rabattu

Le tapis peut être étendu jusqu'à la deuxième rangée de sièges, comme cela a été décrit dans la première section.

Rabattez les dossiers qui doivent être couverts.

Ouvrir la fermeture éclair derrière le dossier relevé. Tirer le tapis jusqu'à ce que la première partie soit plate sur le plancher du coffre. Remonter dans le sens de la longueur la partie qui a été ouverte avec la fermeture éclair et la replier au centre.

• Étendre la partie supérieure du tapis plié en deux sur les dossiers rabattus. Replier la partie arrière chevauchante sous le tapis avant de fermer le hayon.

Effectuer la même procédure lorsqu'un dossier latéral et le dossier central ne sont pas rabattus.

Le tapis peut être étendu jusqu'à la deuxième rangée de sièges, comme cela a été décrit dans la première section.

Rabatte le dossier central à être recouvert.

Ouvrir la fermeture éclair des deux côtés dérimère les dossiers gauche et droit. Tirer le tapis jusqu'à ce que la première partie soit plate sur le plancher du coffre. Remonter dans le sens de la longueur les deux parties qui ont été ouvertes avec la fermeture éclair et les replier au centre.

• Étendre maintenant la petite partie supérieure du tapis pliée en deux sur le dossier central. Replier la partie arrière chevauchante sous le tapis avant de fermer le hayon.

Les illustrations suivantes montrent quelques exemples supplémentaires.

Exemple pour des objets longs, par ex. des skis. Exemple de protection latérale

Exemple de recouvrement du dossier rabattu sur la deuxième rangée de dossiers et un dossier rabattu de la troisième rangée.

Rails de chargement et crochets à bagages

Mettre les crochets dans la position souhaitée dans les rails : pour ce faire, mettre le crochet dans la rainure supérieure du rail et l'enfoncer dans la rainure inférieure.

Anneaux d'arrimage

Les anneaux d'arrimage servent à sécuriser les objets pour éviter qu'ils ne glissent, par exemple avec des sangles de serrage ou le fil à bagages.

Système flexible de compartimentage du coffre

Le FlexOrganizer est un système flexible de compartmentage du coffre. Le système se compose :

d'adaptateurs; - de files de rangement;

de crochets; filet de compartmentage variable. Les composants se montent dans deux rails des panneaux latéraux à l'aide d'adaptateurs et de crochets.

Pose des adaptateurs dans les rails

Ouvrir la plaque de fixation, placer l'adaptateur dans la rainure supérieure et inférieure du rail et les amener aux endroits voulu.s. Basculer la plaque de fixation vers le haut pour

bloquer l'adaptateur. Pour la dépose, tourner la plaque de fixation vers le bas et la sortir du rail.

Introduire les adaptateurs dans les rails à la position désirée. Assembler les moitiés des barres de fillet.

Pour la pose, comprimer légèrement les barres et les insérer dans les ouvertures respectives des adaptateurs.

Pour le démontage, comprimer les barres de fillet et les enlever des adaptateurs.

Filet de rangement

Introduire les adaptateurs dans les rails à la position désirée. Le filet de rangement peut être accroché aux adaptateurs.

Pose des crochets dans les rails

Introduire le crochet à la position désirée d'abord dans la rainure supérieure du rail, puis l'enfoncer dans la rainure inférieure. Pour la dépose, dégager d'abord de la rainure supérieure.

Filtre de séparation devant le hayon

Poser directement à l'avant du hayon. Avant la pose, pousser les quatre pièces d'extrémité dans la tige de fillet en faisant tourner chaque pièce dans le sens anti-horaire.

Pour la pose, pousser les tiges de fillet ensemble et les insérer dans les ouvertures du cadre du hayon. La barre la plus longue doit être placée en haut.

Pour la dépose, comprimer la barre du filet et l'extraire.

Filet de sécurité

Le filet de sécurité peut être monté derrière les sièges de la deuxième rangée ou les sièges avant.

Le transport de personnes est interdit derrière le filtre de sécurité.

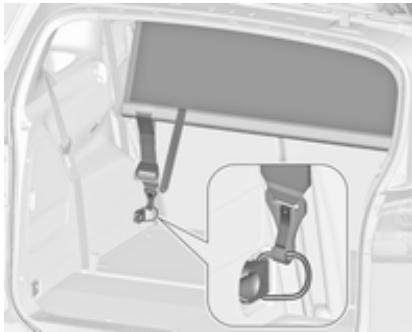

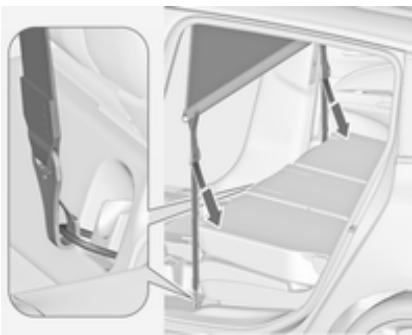

Pose derrière la deuxième rangée de sièges

Des ouvertures pour la pose sont prévues des deux côtés du cadre de toit au-dessus de la deuxième rangée de sièges : suspendre et engager la tige du filet d'un côté, comprimer la tige et suspendre et engager l'autre côté.

• Attacher les crochets des sangles du filet de sécurité aux anneaux d'arrimage des deux côtés du coffre. Tendre les deux sangles en tirant sur l'extrémité libre.

Des ouvertures pour la pose sont prévues des deux côtés du cadre de toit au-dessus des sièges avant : suspendre et engager la tige du filet d'un côté, comprimer la tige et suspendre et engager l'autre côté.

• Attacher les crochets des sangles du filet de sécurité aux anneaux d'arrimage des deux côtés au plancher à l'avant des sièges. Tendre les deux sangles en tirant sur l'extrémité libre.

Dépose

Pousser le bouton sur le tendeur pour relâcher la sangle des deux côtés. Détacher les crochets des anneaux. Décrocher les tiges du filet de sécurité des supports du cadre de toit. Rouler le filet et le fixer avec une sangle.

Rangement

Ouvrir le couvercle du rangement dans le plancher du coffre à l'avant du hayon.

Mettre le filet de sécurité dans le rangement et fermer le couvercle.

Tablettes rabattables

Située sur le dossier des sièges avant.

Relever en tirant vers le haut jusqu'à ce qu'elle s'engage.

Pour rabattre la tablette, l'abaisser au-delà de la résistance.

Ne pas poser d'objets lourds sur la tablette rabattable.

Triangle de présignalisation

Ranger le triangle de présignalisation dans le rangement du plancher du coffre à l'avant du hayon.

Trousse de secours

Ranger la trousse de secours et le gilet de sécurité réfléchissant sous le siège du conducteur.

Utiliser les sangles pour le fixer.

Sur une autre variante, la trousse de secours est située dans une boîte de rangement sous le siège du conducteur. Faire glisser la molette pour ouvrir ou fermer la boîte.

Galerie de toit

Pour des raisons de sécurité et pour éviter d'endommager le toit, nous vous recommandons d'utiliser le système de galerie de toit homologué pour votre véhicule. Pour de plus amples informations, consulter l'atelier.

Respecter les instructions de montage et ôter la galerie de toit si elle n'est pas utilisée.

Pose de la galerie de toit

Véhicules avec rails de toit

Fixer la galerie de toit dans la zone des orifices, comme cela est indiqué par les flèches sur l'illustration.

Véhicules sans rail de toit

Pour fixer une galerie de toit, ouvrir les barrettes sur les bandes de toit. Insérer les dispositifs de fixation dans le dispositif de retenue comme cela est indiqué sur l'illustration.

Informations sur le chargement

• Placer les objets lourds dans le coffre contre les dossiers. S'assurer que les dossiers sont correctement encliquetés. Dans le cas d'objets empilés, placer les plus lourds en bas.
• Attacher les objets avec des sangles de serrage fixées aux anneaux d'arrimage. Arrimer les objets dans le coffre pour éviter qu'ils ne glissent.

Le chargement ne doit pas dépasser le bord supérieur des dossiers. - Ne poser aucun objet sur le cache-bagages ni sur le tableau de bord. Le chargement ne doit pas gêner l'utilisation des pédales, du frein de stationnement et du levier de vitesses et ne doit pas gêner le conducteur dans ses mouvements. Ne pas laisser des objets non arrimés dans l'habitacle. - Ne pas conduire avec le coffre ouvert.

Attention

Veiller à ce que le chargement à bord du véhicule soit solidement arrimé. Sans quoi, des objets pourraient se trouver projetés dans l'habitacle, provoquant des blessures ou des dégâts au chargement ou au véhicule.

La charge utile est la différence entre le poids total autorisé en charge (voir plaquette signalétique 278) et le poids à vide selon norme CE.

Pour calculer le poids à vide, saisir les données de votre véhicule indiquées dans le tableau des poids au début de ce manuel.

Le poids à vide selon CE inclut le poids du conducteur (68 kg), des bagages (7 kg) et tous les liquides (réservoir rempli à 90%).

Les équipements et accessoires en option augmentent le poids à vide.

La charge sur le toit augmente la sensibilité au vent latéral du véhicule et altère la tenue de route du fait de l’élevation du centre de gravité du véhicule. Répartir la charge de manière uniforme et l’arrimer fermement avec des sangles afin qu’elle ne glisse pas. Adapter la pression des pneus et la vitesse du véhicule à l’état de charge. Contrôler régulièrement les fixations et les desserrer.

Ne pas dépasser 120km / h

La charge au toit admissible est de 75 kg pour les véhicules sans rail de toit et de 100 kg pour les véhicules avec rails de toit. La masse

Sur le toit est la somme des masses de la galerie de toit et de la charge.

Instruments et commandes

Commandes 98

Témoins et cadrans 105

Affichages d'information 119

Messages du véhicule 126

Ordinateur de bord 131

Personnalisation du véhicule.... 134

Réglage du volant

Débloquer le levier, régler le volant, puis bloquer le levier et vérifier qu'il est bien verrouillé.

Ne régler le volant que lorsque le véhicule est arrêté et la direction débloquée.

Commandes au volant

L'Infotainment System, certains systèmes d'assistance au conducteur et un téléphone mobile connecté peuvent être commandés à partir du volant.

D'autres informations figurent dans le Manuel de l'Infotainment System.

Systèmes d'assistance au conducteur 182.

Volant chauffé

Activer le chauffage en appuyant sur le bouton. L'activation est signalée par la LED dans le bouton.

Les zones recommandées pour tenir le volant sont chauffées plus rapidement et à une température plus élevée que le reste du volant.

Le chauffage des sièges n'est possible qu'avec le moteur en marche et pendant l'Autostop.

Système Stop/Start 167.

Avertisseur sonore

Appuyersur

Essuie-glace / lave-glace avant

Essuie-glace avant

2 = rapide 1 = lent = intermittente O = arrêt

Pour un seul balayage lorsque l'essuie-glace avant est désactivé, abaisser la manette.

Ne pas mettre en marche lorsque les vitres sont gelées.

Ne pas enclencher les essuie-glaces ou les lave-glaces dans les stations de lavage de voiture.

Intervalle de balayage réglable

Manette d'essuie-glace en position

Tourner la molette pour régler l'intervalle de balayage souhaité :

intervalle = tourner la roue molécourt vers le haut intervalle = tourner la roue molé-long vers le bas

Balayage automatique avec capteur de pluie

Balayage automatique avec capteur de pluie

Le capteur de pluie détecte la quantité d'eau sur le pare-brise et règle automatiquement la vitesse de l'essuie-glace avant.

Si l'intervalle de balayage est supérieur à 20 secondes, les bras d'essuie-glace se déplacent lentement en position de repos.

Sensibilité réglable du capteur de pluie

Tournez la molette pour régler la sensibilité

sensibilité faible

= tourner la roue moletée vers le bas

sensibilité

= tourner la roue moletée vers le haut

Le champ du capteur de pluie doit rester propre, c'est-à-dire sans poussière, saletés, ni givre.

Lave-glace avant et lave-phares

Tirer la manette. Le produit de lave-glace est pulvérisé sur le pare-brise et l'essuie-glace exécute quelques balayages.

Si les phares sont allumés, du liquide de lave-glace est également pulvérisé sur les phares, pour autant que la manette soit tirée suffisamment longtemps. Après quoi le lave-phare reste inactif pendant 5 cycles de lavage ou jusqu'à ce que le moteur ou les phares aient été éteints, puis rallumés.

Essuie-glace / lave-glace lunette arrêt

Pousser le commutateur à bascule pour actionner l'essuie-glace de lunette arrête :

position = fonctionnement supérieur permanent position = fonctionnement inférieur intermittent position = arrêt

Pousser la manette. Le produit de lave-glace est pulvérisé sur la lunette arrière et l'essuie-glace exécute quelques balayages.

Ne pas mettre en marche lorsque la lunette arrière est gelée.

Ne pas enclencher les essuie-glaces ou les lave-glaces dans les stations de lavage de voiture.

L'essuie-glace de lunette arrière s'enclenche automatiquement si l'essuie-glace avant est en marche et que la marche arrière est engagée.

Cette fonction peut être activée ou désactivée dans le menu Réglages de l'affichage d'informations.

Personnalisation du véhicule 134. Le lave-glace de lunette arrière est désactivé quand le niveau de liquide est trop bas.

Température extérieure

20153

Une chute de la température est affichée immédiatement, une hausse de la température est indiquée après un certain délai.

Verglas possible, conduire avec prudence

Si la température extérieure chute à 3°C, un message d'avertissement s'affiche sur le centre d'informations du conducteur doté d'un affichage de niveau supérieur ou d'affichage de niveau supérieur-combi.

Attention

Lorsque l'affichage indique une température de quelques degrés au-dessus de 0°C, il se peut que la chaussée soit déjà verglacée.

Horloge

L'heure et la date sont indiquées sur l'affichage d'informations.

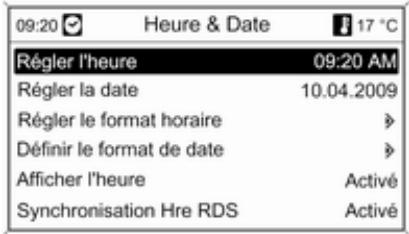

Réglage de la date et de l'heure

Appuyer sur le bouton CONFIG. Le menu Réglages est affiché.

Sélectionnez Heure & Date.

Options de réglage pouvant être sélectionnées :

• Régler l'heure : change l'heure indiquée sur l'affichage.
• Régler la date : change la date indiquée sur l'affichage.

Régler le format horaire : bascule l'indication des heures entre les formats 12 heures et 24 heures. Définir le format de date : bascule l'indication de la date entre les formats MM/JJ/AAAA et JJ.MM.AAAA. - Afficher l'heure : Active / désactive l'indication de l'heure sur l'affiche. Synchronisation Heure RDS : Le signal RDS de la plupart des émetteurs VHF règle automatiquement l'heure. La synchronisation RDS de l'heure peut prendre quelques minutes. Quelques émetteurs n'envoient pas de signal d'heure correcte. Il est alors conseillé de désactiver la synchronisation automatique de l'heure.

Personnalisation du véhicule 134.

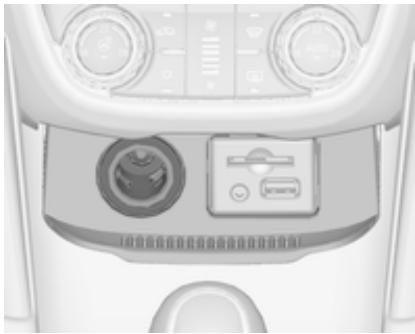

Prises de courant

Une prise de courant 12 Volt est placée dans la console avant. Rabattre le couvercle vers le bas.

Des prises de courant supplémentaires de 12 Volt sont placées dans la console arrière.

et sur la paroi gauche du coffre.

La puissance maximale absorbée ne doit pas dépasser 120 watts.

Quand le contact est coupé, les prises de courant sont désactivées. En outre, elles sont aussi désactivées si la tension de la batterie est trop faible.

Les accessoires électriques branchés doivent répondre à la norme DIN VDE 40 839 en matière de compatibilité électromagnétique.

Ne pas y raccorder d'accessoires fournissant du courant, tels que chargeurs ou batteries.

Ne pas endommager la prise en utilisant des fiches inadaptées.

Système Stop/Start 167.

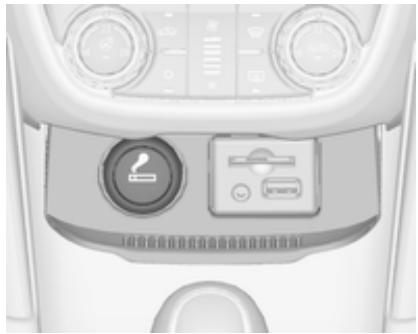

Allume-cigares

Un allume-cigare est présent dans la console avant. Rabattez le couvercle vers le bas.

Appuyer sur l'allume-cigare. Il s'éteint automatiquement lorsque la résistance est incandescente. Retirer l'allume-cigare.

Avertissement

Uniquement destiné aux cendres, pas aux déchets combustibles.

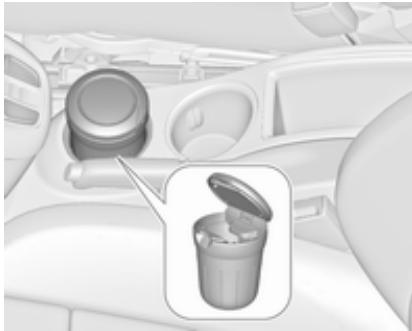

Le cendrier amovible peut être placé dans les porte-gobelets.

Combé d'instruments

Sur certaines versions, les aiguilles du combiné d'instruments montent brièvement à fond lors de la mise du contact.

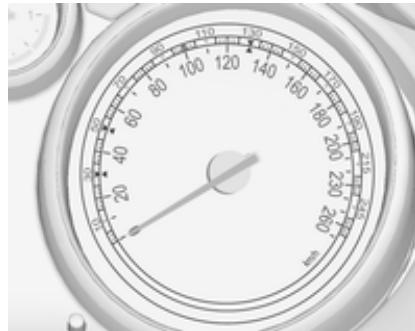

Compteur de vitesse

Affiche la vitesse du véhicule.

Compteur kilométrique

La ligne inférieure indique la distance totale parcourue en km.

Compteur kilométrique journalier

La ligne supérieure indique la distance parcourue depuis la dernière remise à zéro.

Pour le remettre à zéro, appuyer quelques secondes sur le bouton SET/CLR de la manette des clignotants 119.

Certains modèles sont dotés d'un bouton molette de réinitialisation entre le compteur de vitesse et le centre d'informations du conducteur : pour réinitialiser, maintenir enfoncé le bouton molette pendant quelques secondes avec le contact mis.

Le compteur kilométrique journalier affiche une distance maximale de 2000 kilomètres, puis revient à 0.

Compte-tours

Affiche le régime du moteur.

Si possible, conduire dans la plage de régime inférieure sur chaque rapport.

Avertissement

Le régime maximal autorisé est dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger pour le moteur.

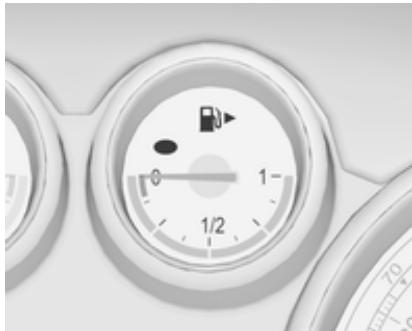

Jauge à carburant

Affiche le niveau de remplissage de carburant ou la pression de gaz dans le réservoir en fonction du mode de fonctionnement.

Si le niveau est bas dans le réservoir, le témoin ● s'allume. S'il clignote, faire le plein sans tarder.

Durant le fonctionnement au gaz de pétrole liquéfié, le système passe automatiquement en mode de fonctionnement à l'essence quand les réservoirs de gaz sont vides 107.

Ne jamais rouler jusqu'à ce que le réservoir soit vide.

En raison du reste de carburant présent dans le réservoir, la quantité ajoutée peut être inférieure à la capacité nominale indiquée pour le réservoir de carburant.

Fonctionnement au gaz naturel

Appuyer sur le bouton pour permuter entre mode essence et mode gaz naturel. La LED indique le mode de fonctionnement en cours.

arrêt = fonctionnement au gaz naturel. allumé = fonctionnement à l'essence. clignote = aucune commutation n'est possible, un type de carburant est vide.

Dès que le réservoir de gaz naturel est vide, le mode essence est sélectionné jusqu'à ce que le contact soit coupé.

Carburant pour fonctionnement au gaz naturel 216.

Fonctionnement au gaz de pétrole liquéfié

Appuyer sur le bouton LPG pour permuter entre mode essence et mode gaz de pétrole liquéfié. La LED indique le mode de fonctionnement en cours.

Arrêt Fonctionnement à l'essence allumé = Fonctionnement au gaz de pétrole liquéfié clignote = Aucune commutation n'est possible, un type de carburant est vide.

Dès que le réservoir de gaz de pétrole liquéfié est vide, le mode essence est sélectionné jusqu'à ce que le contact soit coupé.

Carburant pour utilisateur gaz liquéfié 217.

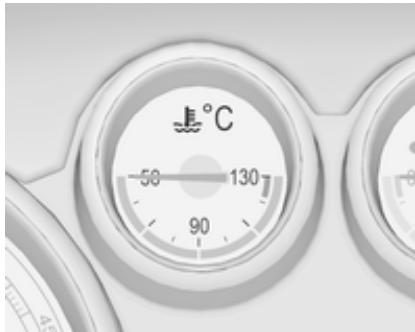

Jauge de température de liquide de refroidissement du moteur

Affiche la température du liquide de refroidissement.

zone = le moteur n'a pas encore atteint sa température naturelle de fonctionnement zone = température de fonctionnement normale zone = température trop élevée droite

Avertissement

Si la température de liquide de refroidissement du moteur est trop élevée, arrêtez le véhicule, coupez le moteur. Danger pour le moteur. Vérifiez le niveau de liquide de refroidissement.

Affichage de service

Le système de durée de vie de l'huile moteur vous indique quand changer de filtre et d'huile moteur. Basé sur les conditions de conduite, l'intervalle de vidange de l'huile moteur et de remplacement de filtre qui sera indiqué peut fortement varier.

Durée de vie restante, huile

100%

App. Set/Clr pour initial.

Dans l'affichage de niveau supérieur ou l'affichage de niveau supérieur-combi, la durée de vie restante de l'huile est indiquée dans le Menu informations véhicule.

Sur l'affichage de mi-niveau, la durée de vie restante de l'huile moteur est indiquée par le témoin ; le contact doit donc être mis, mais le moteur doit être à l'arrêt.

Le menu et la fonction peuvent être sélectionnés à l'aide des boutons sur la manette des clignotants.

Pour afficher la durée de vie restante de l'huile moteur :

Appuyer sur le bouton MENU pour sélectionner le menu Menu informations véhicule.

Tourner la molette de réglage pour sélectionner le menu Durée de vie restante, huile.

Pour que le système fonctionne correctement, il doit être réinitialisé à chaque vidange de l'huile moteur. Prendre contact avec un atelier.

Appuyer sur le bouton SET/CLR pour réinitialiser. Pour ce faire, le contact doit être mis, mais le moteur doit être à l'arrêt.

Quand le système a calculé que la durée de vie de l'huile s'est réduite, vidange huile moteur nécessaire ou un code d'avertissement apparait dans le centre d'informations du conducteur. Faire changer l'huile moteur et le filtrer par un atelier dans un délai d'une semaine ou 500 km (selon l'échéance survenant en premier).

Centre d'informations du conducteur 119.

Informations sur le service ⇔ 275.

Témoins

Les témoins décrits ne se retrouvent pas sur tous les véhicules. La description s'applique à toutes les versions d'instruments. L'emplacement des témoins peut varier en fonction de l'équipement. Lors de la mise du contact, la plupart des témoins s'allument brièvement pour effectuer un test de fonctionnement.

Signification des couleurs des mémoires :

rouge = Danger, rappel important

jaune = Avertissement, instructions, défaillance

vert = Confirmation de mise en marche

bleu = Confirmation de mise en marche

blanc = Confirmation de mise en marche

Témoins du combiné d'instruments

Clignotant

s'allume ou clignote en vert.

S'allume brièvement

Les feux de stationnement sont allumés.

Clignotement

Les clignotants ou les yeux de détresse sont activés.

Clignotement rapide : défaillance d'une ampoule de clignotant ou d'un fusible associé, défaillance d'une ampoule de clignotant de remorque.

Remplacement des ampoules 238, fusibles 246.

Clignotants 148.

Rappel de ceinture de sécurité des sièges avant

pour le siège du conducteur ou le siège passager avant s'allume ou clignote rouge.

Allumé

Après avoir mis le contact, jusqu'à ce que la ceinture soit bouclée.

Clignotement

Après avoir démarré le moteur, pendant 100 secondes maximum, jusqu'à ce que la ceinture soit bouclée. Attacher la ceinture de sécurité ⇔ 52.

Statut de ceinture de sécurité des sièges arrêté

ou clignote ou s'allume dans le centre d'informations du conducteur.

Allumé

Une fois le contact mis, la ceinture de sécurité doit être bouclée dans les 35 secondes.

Si une ceinture débouclée est boudée pendant la conduite.

Clignotement

Après avoir démarré, quand la ceinture n'est pas bouclée.

Attacher la ceinture de sécurité ⇔ 52.

Airbags et rétracteurs de ceinture

s'allume en rouge.

Lors de la mise du contact, le témoin s'allume pendant environ 4 secondes. S'il ne s'allume pas, s'il ne s'éteint pas après 4 secondes ou s'il s'allume en roulant, le système d'airbags présente une défaillance. Prendre contact avec un atelier. Les airbags et les rétracteurs de ceinture peuvent ne pas se déclencher en cas d'accident.

Des rétracteurs de ceinture ou airbags déclenchés sont signalés par le témoin qui reste allumé.

Attention

Faire immédiatement remédier à la cause de la défaillance par un atelier.

Rétracteurs de ceinture, systèmes d'airbags 51, 55.

Désactivation d'airbag

Le passage corrigé est : Le X2 s'allume en jaune.

Il s'allume pendant environ 60 secondes après avoir mis le contact. L'airbag de passager avant est activé.

OFF s'allume en jaune.

L'airbag de passager avant est désactivated 58.

Danger

Risque de blessure mortelle pour un enfant placé dans un système de sécurité pour enfant quand l'airbag pour passager avant est activé.

Risque de blessure mortelle pour un adulte quand le l'airbag pour passager avant est désactivé.

Système de charge

s'allume en rouge.

S'allume lorsque le contact est mis et s'éteint peu après la mise en marche du moteur.

S'il s'allume lorsque le moteur tourne

S'arrête, couper le moteur. La batterie ne se charge pas. Le refroidissement du moteur peut être interrompu. L'unité de servobrein peut cesser de fonctionner. Prendre contact avec un atelier.

Témoin de dysfonctionnement

s'allume ou clignote en jaune.

S'allume lorsque le contact est mis et s'éteint peu après la mise en marche du moteur.

S'il s'allume lorsque le moteur tourne

Défaillance dans le système d'épuration des gaz d'échappement. Les valeurs des gaz d'échappement autorisées peuvent être dépassées. Prendre immédiatement contact avec un atelier.

Il clignote lorsque le moteur tourne

Défaillance pouvant endommager le catalyseur. Relâcher l'accélérateur jusqu'à ce que le témoin cesse de clignoter. Prendre immédiatement contact avec un atelier.

Prochain entretien du véhicule

s'allume en jaune.

En plus, un code ou un message d'advertisement est affiché.

Le véhicule a besoin d'un entretien.

Prendre contact avec un atelier. Messages du véhicule ⇔ 126.

Niveau de liquide de frein et d'embrayage

S'allume en rouge.

Le niveau de liquide de frein et d'embrayage est trop bas 235.

Attention

S'arrête. Interrompre immédiatement le trajet. Prendre contact avec un atelier.

Il s'allume après avoir mis le contact, lorsque le frein de stationnement manuel est serré 177.

Enfoncer la pédale

s'allume ou clignote en jaune.

La pédale d'embrayage doit être enfoncée pour démarrer le moteur. Système Stop/Start 167.

Allumé

La pédale de frein doit être opérée pour desserrer le frein de stationnement électrique ⇔ 177.

Clignotement

La pédale d'embrayage doit être opérée pour démarrer le moteur 166.

Frein de stationnement électrique

s s'allume ou clignote en rouge.

Allumé

Le frein de stationnement électrique est serré 177.

Clignotement

Le frein de stationnement électrique ne'est pas complètement serré ou desserré. Mettre le contact, enforcer la pédale de frein et essayer de réinitialiser le système en desserrant puis en serrant le frein de stationnement électrique. Si © continue à clignoter, ne plus rouler et prendre contact avec un atelier.

Défaillance du frein de stationnement électrique

s'allume ou clignote en jaune.

Allumé

Le frein de stationnement électrique fonctionne en mode dégradé ⇒ 177.

Clignotement

Le frein de stationnement électrique est en mode Entretien. Arrête le véhicule, serre puis desserre le frein de stationnement électrique pour le réinitialiser.

Attention

Faire immédiatement remédier à la cause de la défaillance par un atelier.

Antiblocage de sécurité (ABS)

s'allume en jaune.

Il s'allume pendant quelques secondes après avoir mis le contact. Le système est opérationnel quand le témoin s'éteint.

Si le témoin ne s'éteint pas au bout de quelques secondes ou s'il s'allume en cours de route, l'ABS présente un défaut. Le dispositif de freinage continue à fonctionner, mais sans régulation ABS.

Antiblocage de sécurité ⇔ 176.

Passage au rapport supérieur

SHTF s'allume en vert comme un témoin ou s'affiche comme un symbole dans le centre d'informations du conducteur avec affichage de niveau supérieur ou affichage de niveau supérieur-combi lorsqu'il est recommandé de passer le rapport supérieur pour économiser du carburant.

Sur certains modèles, l'indication de rapport de vitesses est affichée comme une page complète sur le centre d'informations du conducteur.

Assistant de conduite EcoFlex 131.

Direction assistée

Θ ! s'allume en jaune.

S'allume en cas de performance réduite de direction assistée

Une performance réduite de la direction assistée est due à la surchauffe du système. Le témoin s'éteint lorsque le système a refroidi.

Système Stop/Start 167.

S'allume en cas de direction assistée désactivée

Dysfonctionnement de la direction assistée. Prendre contact avec un atelier.

Avertissement de franchissement de ligne

s'allume en vert ou clignote en jaune.

S'allume en vert

Le système est sous tension et prêt à fonctionner.

Clignote en jaune

Le système détecte un changement de file inattendu.

Aide au stationnement par ultrasons

L'aide au stationnement s'allume en jaune.

Défaillance dans le système

Défaillance en raison de capteurs encrassés ou couverts de givre ou de neige

Interférences dues à des sources ultrasons externes. Une fois ces sources d'interférences éliminées, le système fonctionne de nouveau.

Faire remédier à la cause du problème par un atelier.

Aide au stationnement à ultrasons 199.

Le système est désactivé.

s'allume ou clignote en jaune.

Allumé

Présence d'une défaillance dans le système. Il est possible de poursuivre la route. La stabilité de conduite peut toutefois être dégradée suivant l'état de la chaussée.

Faire remédier à la cause du problème par un atelier.

Clignotement

Le système est enclenché activement. La puissance du moteur peut être réduite et le véhicule peut être légèrement freiné automatiquement.

Electronic Stability Control 179, Système antipatinage 179.

Système antipatinage désactivé

s'allume en jaune.

Le système est désactivé.

Préchauffage

s'allume en jaune.

Le préchauffage est activé. Il s'enclenche uniquement lorsque la température extérieure est basse.

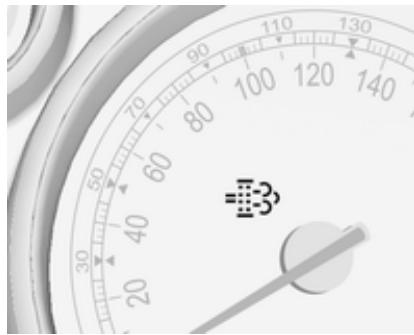

Filtre à particules (pour diesel)

s'allume ou clignote en jaune.

Le filtre à particules doit être nettoyé.

Continuer à conduire jusqu'à ce que

s'éteigne. Si possible, ne pas laisser le régime moteur descendre sous la barre des 2000 tr/min.

Allumé

Le filtre à particules est rempli. Lancer le processus de nettoyage dès que possible.

Clignotement

Le niveau maximum de remplissage du filtre a été atteint. Lancer immédiatement le processus de nettoyage pour éviter d'endommager le moteur.

Filtre à particules (pour diesel)

170, système Stop-Start 167.

Système de surveillance de la pression des pneus

1 s'allume ou clignote en jaune.

Allumé

Perte de pression des pneus. S'arrêter immédiatement et vérifier la pression de gonflage.

Clignotement

Défaillance dans le système ou montage d'une roue sans capteur de pression (par exemple roue de secours). Après 60 - 90 secondes, le témoin s'allume en continu. Prendre contact avec un atelier.

Pression d'huile moteur

s'allume en rouge.

S'allume lorsque le contact est mis et s'éteint peu après la mise en marche du moteur.

Avertissement

La lubrification du moteur peut être interrompue. Cela peut entraîner des dégâts au moteur et/ou un blocage des roues motrices.

1. Appuyer sur l'embrayage.
2. Mettre la boîte au point mort, placer le levier sélecteur sur N.
3. Quitter le traffic le plus rapidement possible sans gérer les autres véhicules.
4. Couper le contact.

Attention

Quand le moteur est arrêté, il faut exercer des efforts plus importants pour freiner et manœuvrer le volant. Au cours d'un Autostop, le servofrein reste opérationnel.

Ne pas ôter la clé tant que le véhicule n'est pas à l'arrêt, afin d'éviter tout enclenchement inopiné de l'antivol de direction.

Vérifier le niveau d'huile avant de prendre contact avec un atelier 232.

Niveau bas de carburant

s'allume ou clignote en jaune.

Allumé

Le niveau de carburant dans le réservoir est trop bas.

Clignotement

Réserve de carburant épuisée. Faire le plein immédiatement. Ne jamais rouler jusqu'à ce que le réservoir soit vide.

Catalyseur 171.

Purge d'air du circuit de gazole (diesel) 237.

Blocage de démarrage

clignote en jaune.

Défaillance dans le système du blocage de démarrage. Le moteur ne peut pas être démarré.

Puissance réduite du moteur

s'allume en jaune.

La puissance du moteur est limitée. Prendre contact avec un atelier.

Éclairage extérieur

s'allume en vert.

Les feux extérieurs sont allumés 140.

Feux de route

Le feu s'allume en bleu.

S'allume lorsque les feux des route sont allumés, pendant un appel de phares 142, ou lorsque les feux des

route sont allumés avec les feux des route automatiques ou la portée de feux intelligente 144.

Feux de route automatiques

s'allume en vert.

Les feux des routes automatiques ou la portée de feux intelligente sont actives 142, 144.

Éclairage directionnel adaptatif

s'allume ou clignote en jaune.

Allumé

Défaillance dans le système.

Prendre contact avec un atelier

Clignotement

Le système a basculé en mode « seuil de croissement symétriques »

Le clignotement du témoin 8 pendant environ 4 secondes après la mise du contact rappelle que le système a été activé 143.

Allumage automatique des feux de croissance 141.

Antibrouillard

s'allume en vert.

Les phares antibrouillard sont allumés 148.

Feu antibrouillard arrêt

Le feu antibrouillard s'allume en jaune.

Le feu antibrouillard arrière est allumé 149.

Faible niveau de produit de lave-glace

s'allume en jaune.

Le niveau de produit de lave-glace est faible.

Produit de lave-glace 234.

Détecteur de pluie

s'allume en vert.

S'allume quand la détection automatique de pluie est activée 100.

Régulateur de vitesse

s'allume en blanc ou en vert.

S'allume en blanc

Le système est sous tension.

S'allume en vert

Le régulateur de vitesse est actif.

Régulateur de vitesse 182.

Régulateur de vitesse adaptatif

s'allume en blanc ou en vert.

S'allume en blanc

Le système est sous tension.

S'allume en vert

Le régulateur de vitesse adaptatif est actif.

Régulateur de vitesse adaptatif 185.

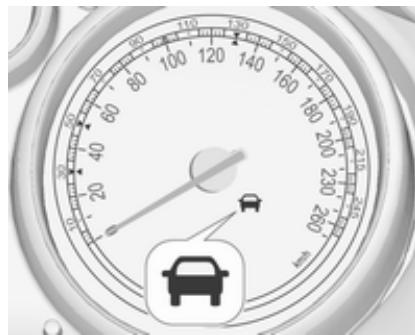

Véhicule détecté à l'avant

s'allume en vert.

Un véhicule est détecté en avant dans la même file.

Régulateur de vitesse adaptatif 185, Alerte de collision avant 193.

Porte ouverte

s'allume en rouge.

Une des portes ou le hayon est ouvert.

Centre d'informations du conducteur

Le centre d'informations du conducteur (DIC) se trouve dans le combiné d'instruments entre le compteur de vitesse et le compte-tours. Il est disponible en affichage de mi-niveau ou en affichage de niveau supérieur ou affichage de niveau supérieur-combi.

L'affichage de mi-niveau indique :

compteur kilométrique total compteur kilométrique journalier certitude témoins informations du véhicule - informations sur le trajet/carburant - messages du véhicule affichés sous forme de codes chiffrés 126.

Sur l'affichage de niveau supérieur, les principaux menus suivants peuvent être sélectionnés en enfonçant le bouton MENU:

• Menu informations véhicule
• Menu informations trajet/carburant.

Sur l'affichage de niveau supérieur combi, les pages de menu peuvent être choisies en appuyant sur le bouton MENU ; les symboles de menu sont indiqués sur la ligne supérieure de l'affichage :

• Menu informations véhicule
• Menu informations trajet carburant. ECO Menu d'informations ECO

Certaines des fonctions affichées diffèrent selon que le véhicule roule ou est à l'arrêt. Certaines fonctions ne sont actives que si le véhicule roule. Personnalisation du véhicule 134. Réglages mémorisés 23.

Sélection des menus et des fonctions

Les menus et les fonctions peuvent être sélectionnés via les boutons sur la manette des clignotants.

Appuyer sur le bouton MENU pour passer d'un menu à l'autre ou pour revenir au niveau de menu directement supérieur à partir d'un sous-menu.

Tourner la molette pour mettre une option de menu en surbrillance ou pour régler une valeur numérique.

Appuyer sur le bouton SET/CLR pour sélectionner une fonction ou confirmer un message.

Menu d'informations véhicule

Appuyer sur le bouton MENU pour désigner Menu informations véhicule ou sur l'affichage de niveau supérieur-combi, sélectionner

Tourner la molette pour sélectionner le sous-menu. Appuyer sur le bouton SET/CLR pour confirmer.

Suivre les instructions données dans les sous-menus.

Les sous-menus possibles peuvent être, en fonction du modèle :

• Unité : les unités d'affichage peuvent être changées ■ Pression de gonflage : vérifie la pression de gonflage de toutes les roues lorsque le véhicule roule © 255

Durée de vie d'huile restante : indique l'intervalle de vidange et de remplacement du contrôle ◆ 108

■ Avertissement d'excess de vitesse : si une vitesse prédéterminée est dépassée, un signal sonore retentira ■ Assistant pour les panneaux de signalisation : affiche les panneaux de signalisation pour la section d'itinéraire actuelle 210 ■ Indication de distance vers l'avant : affiche la distance à un véhicule se déplaçant en avant 197

La sélection et l'indication peuvent être différentes selon le type d'affichage (mi-niveau, niveau supérieur et niveau supérieur-combi).

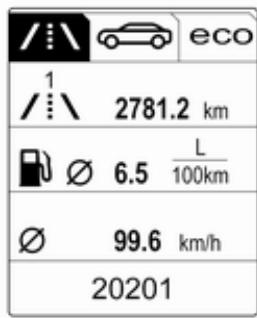

Menu informations trajet/carburant

Appuyer sur le bouton MENU pour accéder au Menu informations trajet/ carbur. ou sélectionner / \ sur l'affiche de niveau supérieur-combi.

Tourner la molette pour sélectionner le sous-menu. Appuyer sur le bouton SET/CLR pour confirmer.

Compteur kilométrique journalier 1 Compteur kilométrique journalier 2 Vitesse numérique

Le compteur kilométrique journalier 2 et la vitesse numérique sont uniquement disponibles sur les véhicules dotés d'un affichage de niveau supérieur ou d'affichage de niveau supérieur-combi.

Réinitialiser le compteur kilométrique journalier en appuyant sur le bouton SET/CLR de la manette de clignotant pendant quelques secondes ou en

appuyant sur le bouton molette de réinitialisation entre le compteur kilométrique journalier et le centre d'informations du conducteur, avec le contact mis.

Plusieurs sous-menus sont disponibles sur les véhicules dotés d'un ordinateur de bord.

La sélection et l'indication peuvent être différentes selon le type d'affichage (mi-niveau, niveau supérieur et niveau supérieur-combi).

Menu d'informations sur le trajet et le carburant, ordinateur de bord 131.

Menu d'informations ECO

Appuyer sur le bouton MENU pour sélectionner CO sur la ligne supérieure de l'affichage de niveau supérieur-combi.

Tourner la molette pour sélectionner le sous-menu. Appuyer sur le bouton SET/CLR pour confirmer.

Les sous-menus sont :

■ Indication de rapport de vitesses : Le rapport de vitesse actuel est indiqué à l'intérieur d'une flèche. Le monogramme au-dessus recommends le passage au rapport supérieur pour des raisons d'économies de carburant.

Affichage d'index Eco : La consommation actuelle de carburant est indiquée sur un affichage à segments. Pour une conduite économique, adapter les caractéristiques de conduite afin de garder les segments replis dans la zone Eco. Plus de segments sont replis et

Plus la consommation de carburant est élevée. La valeur de la consommation réelle est également indiquée.

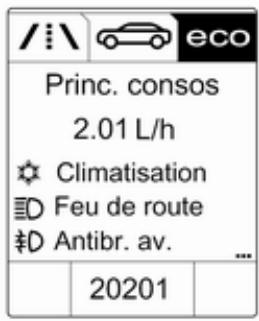

• Princ. consos : la liste des consommateurs de carburant les plus importants actuellement actifs est affichée par ordre décroissant. Le potentiel d'économie de carburant est affiché. Un consommateur arrêté disparaît de la liste et la valeur de la consommation sera mise à jour.

Tendance éco.: affiche le changement de la consommation moyenne sur une distance de 50 km. Les segments pliés affichent la consommation par étapes de 5 km et affichent également l'effet de la topographie ou le comportement de conduite sur la consommation de carburant.

Affichage d'informations graphique, affichage d'informations couleurs

Selon la configuration du véhicule, celui-ci est doté d'un affichage d'informations graphique ou d'un affichage d'informations en couleur qui est situé dans le tableau de bord, au-dessus de l'Infotainment System.

Affichage graphique des informations

Selon l'Infotainment System, l'affichage d'informations graphique est disponible en deux versions.

20153

L'affichage d'informations graphiques indique:

L'heure ⇔ 103 la température extérieure ⇔ 102 la date 103 Infotainment System, voir la description dans le manuel de l'Infotainment System les réglages de personnalisation du véhicule 134

Affichage d'informations en couleur

L'affichage d'informations en couleur indique en couleurs :

L'heure ⇔ 103 la température extérieure ⇔ 102 la date 103 Infotainment System, voir la description dans le manuel de l'Infotainment System • navigation, voir la description dans le manuel de l'infotainment system • caméra arrière les réglages du système

Les messages du véhicule 126 Les réglages de personnalisation du véhicule 134

Les informations affichées et la manière dont elles sont affichées dépendent de l'équipement du véhicule et des réglages.

Sélection des menus et des réglages

Les menus et réglages sont accessibles via l'affichage.

Les sélections sont effectuées via :

Les menus, les boutons de fonction et le bouton rotatif multifonction de l'Infotainment System

Sélection avec l'Infotainment System

Sélectionner une fonction via les boutons de l'Infotainment System. Le menu de la fonction sélectionnée est affiché.

Le bouton rotatif multifonction est utilisé pour sélectionner un élément et pour confirmer.

Bouton multifonction

Le bouton multifonction est l'élément de commande central des menus :

Tourner

Pour marquer une option de menu, pour régler une valeur numérique ou pour afficher une option de menu.

Enficher (la bague extérieure)

Pour sélectionner ou activer l'option marquée. Pour confirmer une valeur réglée. Pour activer/déactiver le fonctionnement d'un système.

Bouton BACK

Appuyer sur le bouton pour :

• quitter un menu sans modifier les réglages revenir à un niveau de menu supérieur à partir d'un sous-menu
• supprimer le dernier caractère dans une série de caractères

Enfoncer et maintenir le bouton pendant quelques secondes pour effacer l'ensemble de la saisie.

Personnalisation du véhicule 134. Réglages mémorisés 23.

Messages du véhicule

Les messages sont principalement affichés dans le centre d'informations du conducteur (DIC). Dans certains cas, ils s'accompagnent d'un signal sonore d'avertissement.

Enclencher le bouton SET/CLR, le bouton MENU ou tourner la molette de réglage pour confirmer un message.

Messages du véhicule sur un affichage de mi-niveau

Les messages du véhicule sont affichés sous forme de codes chiffrés.

N° message du véhicule

2 Aucune télécommande radio détectée, enforcer la pédale d'embrayage pour redémarrer 3 Niveau de liquide de refroidissement trop bas 4 Climatisation arrêtée 5 Volant bloqué

N° message du véhicule

6 Enfoncez la pédale de frein pour desserrer le frein de stationnement électrique 7 Tournez le volant, coupez le contact puis le remettez 9 Tournez le volant, redémarrez le moteur 12 Véhicule surcharge 13 Surchauffe du compresseur 15 Défaillance du troisième feu stop 16 Défaillance du feu stop 17 Dysfonctionnement des réglages des phares 18 Défaillance du feu de croisement gauche 19 Défaillance du feu antibrouillard arrière 20 Défaillance du feu de croisement droit

N° message du véhicule

21 Défaillance du feu de position gauche 22 Défaillance du feu de position droit 23 Défaillance du feu de recul 24 Défaillance de l'éclairage de plaque 25 Défaillance du clignotant avant gauche 26 Défaillance du clignotant arrêté gauche 27 Défaillance du clignotant avant droit 28 Défaillance du clignotant arrêté droit 29 Vérifier les feux stop de la remorque 30 Vérifier le feu de recul de la remorque

N° message du véhicule

31 Vérifier le clignotant gauche de la remorque 32 Vérifier le clignotant droit de la remorque 33 Vérifier le feu antibrouillard arrière de la remorque 34 Vérifier les feux arrière de la remorque 35 Remplacer la pile de la télécommande radio 48 Nettoyer le détecteur de zone d'angle mort 49 Avertissement de franchissement de ligne non disponible 53 Serrer le bouchon de carburant 54 Eau dans le filtre à gazole (diesel) 55 Le filtre à particules est plein 170

N° message du véhicule

56 Déséquilibre des pressions de gonflage sur l'essieu avant 57 Déséquilibre des pressions de gonflage sur l'essieu arrière 58 Pneus sans capteur TPMS détectés 59 Ouvrir, puis fermer la porte côté conducteur 60 Ouvrir, puis fermer la porte côté passager 61 Ouvrir, puis fermer la porte côté arrière gauche 62 Ouvrir, puis fermer la porte côté arrière droite 65 Tentative de vol 66 Maintenance de l'alarme antivol 67 Maintenance du blocage de direction 68 Maintenance de la direction assistée

N° message du véhicule

69 Maintenance de la suspension 70 Maintenance du système de contrôle d'assiette 71 Maintenance de l'essieu arrière 74 Maintenance de l'AFL 75 Maintenance de la climatisation 76 Maintenance du détecteur de zone d'angle mort 77 Maintenance du système d'avertissement de franchissement de ligne 79 Appoint d'huile moteur 81 Maintenance de la transmission 82 Changer prochainement l'huile moteur 83 Maintenance du régulateur de vitesse adaptatif 84 La puissance du moteur est réduite

N° message du véhicule

94 Passer à la position de stationnement avant de quitter le véhicule 95 Maintenance d'airbag 128 Capot ouvert 134 Défaillance de l'aide au stationnement, nettoyer le pare-chocs 136 Entretien de l'aide au stationnement 145 Vérifier le niveau bas de liquide de lave-glace 174 Batterie faible 258 Aide au stationnement désactivé

Messages de véhicule sur l'affichage de niveau supérieur ou l'affichage de niveau supérieur-combi

Erreur Feu de croisement gauche

Les messages du véhicule sont affichés sous forme de textes. Suivre les instructions données dans les messages.

Le système affiche des messages relatifs aux domaines suivants :

Niveaux de fluide Alarme antivol Freins Systèmes d'entraînement

• Systèmes de contrôle de conduite Régulateur de vitesse
• Régulateur de vitesse adaptatif
• Alerte de collision avant Système de freinage en cas de collision imminente Systèmes d'aide au stationnement Eclairage, remplacement d'ampoules Éclairage directionnel adaptatif Essuie-glace / lave-glace Portes, vitres
• Alerte d'angle mort latéral Assistant de détection des panneaux routiers
• Avertissement de franchissement de ligne
• Télécommande radio Ceintures de sécurité
• Systèmes d'airbags Moteur et boîte de vitesse ■ Pression des pneus

Filtre à particules pour diesel 170 Batterie

Messages du véhicule sur l'affichage d'informations en couleur

Certains messages importants apparaissent en plus sur l'affichage d'informations en couleur. Appuyer sur le bouton multifonction pour confirmer un message. Certains messages n'apparaissent que pendant quelques secondes.

Lors du démarrage du moteur ou en roulant

Un seul signal sonore se fera entendre à la fois.

Le signal sonore indiquant des ceintures de sécurité débouclées aura la priorité sur tout autre signal sonore.

En cas de ceinture de sécurité non bouclée. Si une porte ou le hayon n'est pas correctement fermé lors du démarrage. Si une vitesse donnée est dépassée alors que le frein de stationnement est serré. Si le régulateur de vitesse adaptatif se désactive automatiquement. Si un véhicule à l'avant est approché de trop près. Si une vitesse programmée ou une limitation de vitesse est dépassée. Si un code ou un message d'alerte apparaît sur le centre d'informations du conducteur. Si l'aide au stationnement détecte un objet. Si un changement de file inattendu se produit. Si l'alerte d'angle mort latéral reconnaît un véhicule.

Si la marche arrière est engagée et le support arrière est déployé. Si le filtre à particules pour diesel a atteint son niveau de remplissage maximal.

Quand le véhicule est à l'arrêt et/ou que la porte du conducteur est ouverte

• Quand la clé de contact est dans la serrure de contact. Avec l'éclairage extérieur allumé.

Pendant un autostop

Lorsque la porte du conducteur est ouverte.

Tension de pile

Lorsque la tension de la batterie est basse, un message d'avertissement ou le code d'avertissement 174 s'affiche sur le centre d'informations du conducteur.

1. Arrêtez immédiatement les consommateurs électriques qui ne sont pas nécessaires à la sécurité lors de la conduite du véhicule,

les consommateurs électriques tels que le chauffage de siège, le chauffage de lunette, ou tout autre consommateur électrique.

1. Charger la batterie en conduisant continuellement pendant un certain temps ou en utilisant un chargeur de batterie.

Le message d'avertissement ou le code d'avertissement s'effaceront une fois que le moteur a été démarré deux fois consécutivement sans chute de tension.

Si la batterie ne peut pas être rechargée, faire remédier au problème par un atelier.

Ordinateur de bord

Les menus et les fonctions peuvent être sélectionnés via les boutons sur la manette des clignotants.

Appuyer sur le bouton MENU pour choisir Menu informations trajet/ carbur. ou sélectionner /: \ sur l'affiche de niveau supérieur-combi.

Menu informations trajet/carbur. sur l'affichage de niveau supérieur

Tournez la molette pour sélectionner l'un des sous-menus suivants :

Compteur kilométrique journalier 1 Compteur kilométrique journalier 2 Autonomie Consommation moyenne Consommation instantanée Vitesse moyenne Vitesse numérique Assistant de détection des panneaux routiers Guidage

Menu informations trajet/carbur. sur l'affichage de niveau supérieur-combi

Tourner la molette pour sélectionner les sous-menus suivants :

Compteur kilométrique journalier 1 Consommation moyenne 1 Vitesse moyenne 1

Compteur kilométrique journalier 2. Consommation moyenne 2. Vitesse moyenne 2.

Vitesse numérique Autonomie Consommation instantanée Guidage

Ordinateur de bord 1 et 2

Les données des deux ordinateurs de bord peuvent être remises à zéro indépendamment pour le compteur kilométrique, la consommation moyenne et la vitesse moyenne en appuyant sur le bouton SET/CLR, ce

qui permet d'afficher les différentes informations de trajet pour différents conducteurs.

Compteur kilométrique journalier

Le compteur kilométrique journalier affiche la distance enregistrée depuis la dernière réinitialisation.

Le compteur kilométrique journalier affiche une distance maximale de 2000 km, puis revient à 0.

Pour réinitialiser, appuyer sur le bouton SET/CLR pendant quelques secondes.

Autonomie

L'autonomie est calculée à partir du contenu du réservoir et de la consommation actuelle. L'affichage donne des valeurs moyennes.

Après avoir rajouté du carburant, l'autonomie est automatiquement mise à jour après un bref instant.

Si le niveau de carburant dans le réservoir est bas, un message s'affiche sur l'affichage de niveau supérieur ou l'affichage de niveau supérieur-combi, si le véhicule en est doté.

Lorsqu'il est nécessaire de faire le plein immédiatement, un code d'advertisement ou un message d'advertisement s'affiche sur les véhicules dotés d'un affichage de niveau supérieur ou d'un affichage de mi-niveau ou l'affichage de niveau supérieur-combi.

En plus, le témoin ● s'allume ou clignote dans la jauge 117.

Consommation moyenne

Affichage de la consommation moyenne. La mesure peut être réinitialisée à tout moment et démarrée avec une valeur par défaut.

Pour réinitialiser, appuyer sur le bouton SET/CLR pendant quelques secondes.

Consummation instantanée

Affichage de la consommation instantanée.

Vitesse moyenne

Affichage de la vitesse moyenne. La mesure peut être redémarrée à tout moment.

Pour réinitialiser, appuyer sur le bouton SET/CLR pendant quelques secondes.

Vitesse numérique

Affichage numérique de la vitesse instantanée.

Assistant de détection des panneaux routiers

Indique les panneaux routiers détectés sur le tronçon de route actuel 210.

Guidage

Outre les informations de navigation affichées sur l'affichage d'informations en couleur, un guidage est également affiché sur le centre d'informations du conducteur.

Autonomie

L'autonomie est indiquée pour le mode essence et le mode gaz naturel.

Les deux modes peuvent être indiqués comme étant ajoutés l'un à l'autre.

Consommation moyenne

La consommation moyenne est toujours indiquée dans le mode sélectionné.

Bouton de sélection de carburant 107.

Consummation instantanée

La consommation instantanée est toujours indiquée dans le mode sélectionné.

Bouton de sélection de carburant 107.

Personnalisation du véhicule

Le comportement du véhicule peut être personnalisé en modifiant les réglages dans l'affichage d'informations.

Certains réglages spécifiques à différents conducteurs peuvent être mémorisés individuellement dans chaque des clés du véhicule. Réglages mémorisés ⇔ 23.

Selon l'équipement du véhicule et la législation spécifique de certains pays, certaines des fonctions décrites peuvent ne pas être disponibles.

Certaines fonctions sont uniquement affichées ou activées quand le moteur tourne.

Réglages personnels dans l'affichage d'informations graphiques

Appuyer sur le bouton CONFIG. Le menu Réglages est affiché.

Les réglages suivants peuvent être sélectionnés en tournant et en appuyant sur le bouton multifonction :

Réglages mode sport Langues (Languages) Heure Date Réglages radio Réglages téléphone Réglages véhicule

Dans les sous-menus correspondants, il est possible de changer les réglages suivants :

Réglages mode sport

Le conducteur peut sélectionner les fonctions qui seront activées en mode Sport 180.

Suspension sportive : la suspension devient plus dure. Performance motopulseur sport : les réponses à la pédale d'accélérateur et aux changements de vitesse sont plus rapides. - Direction sportive : l'assistance de la direction est réduite. Rétroéclairage instr. mode sport : changement de la couleur d'éclairage des instruments.

Sélection de la langue désirée.

Heure date

Voir Horloge ⇔ 103.

Réglages radio

Voir la description de l'Infotainment System dans le manuel de l'Infotainment System.

Réglages téléphone

Voir la description de l'Infotainment System dans le manuel de l'Infotainment System.

Qualité air et climatisation

Vitesse auto. ventilateur : modifie la régulation de la soufflerie. Le réglage modifié deviendra effectif après avoir coupé, puis remis le contact.

Mode climatisation: active ou désactive le refroidissement chaque fois que le contact est mis ou utilise le dernier réglage choisi.

Désembuage arrière auto.: active automatiquement la lunette arrière chauffée.

20340

Réglages comportement

Volume avertissement sonore : change le volume des signaux sonores.

Personnalisation par conducteur : activé ou désactive la fonction de personnalisation.

Essuie-glace arrêt automatique : activé ou désactivé la mise en marche automatique de l'essuie-glace arrêt quand la marche arrière est engagée.

Aide stationnement/detection collision.

Aide au stationnement : active ou déactive l'aide au stationnement par ultrasons.

Préparation collision : change ou active/désactive les paramètres du régulateur de vitesse adaptatif, de l'alerte de collision avant et du système de freinage en cas de collision imminente.

Alerte angle mort coté : change les réglages pour le système d'alerte d'angle mort latéral.

Éclairage véhicule

Éclair. après sortie véhicule : active ou déactive l'éclairage pour quitter le véhicule et modifie sa durée.

Éclair. phares en déverrouillage : activé ou désactive l'éclairage d'accueil au véhicule.

• Réglages verrouillages élec. portes Verrouillage autom. des portes : active ou déactive la fonction de déverrouillage automatique des portes après l'arrêt du moteur. Active ou déactive la fonction de verrouillage automatique des portes après le démarrage du véhicule.

Antiverr. avec porte ouverte : active ou déactive la fonction de verrouillage automatique quand l'une des portes est ouverte.

Verrouillage portes temporaire : active ou désactive la fonction de verrouillage temporisé des portes.

- Téléverrou/télédéverrou télé démarrage

Retour info télédéverrouillage : active ou désactive la confirmation du verrouillage par les yeux de détresse pendant le déverrouillage.

Télédéverrouillage portes : modifier la configuration du déverrouillage de la porte conducteur uniquement ou de tout le véhicule.

Réverrouillage auto. portes : active ou déactive la fonction de réverrouillage automatique après déverrouillage sans ouverture du véhicule.

Restaurer les réglages par défaut

Restaurer réglages par défaut : réinitialisation de tous les réglages aux réglages par défaut.

Réglages personnes dans l'affichage d'informations couleurs

Appuyer sur le bouton CONFIG. Le menu Réglages est affiché.

Les réglages suivants peuvent être sélectionnés en tournant et en enfonçant le bouton multifonction :

Réglages Mode sport Langues Heure & Date Réglages Radio Réglages Téléphone Réglages Navigation Réglages Véhicule Réglages Affichage

Dans les sous-menus correspondants, il est possible de changer les réglages suivants :

Réglages mode sport

Le conducteur peut sélectionner les fonctions qui seront activées en mode Sport 180.

• Suspension sport : la suspension devient plus dure. Puissance moteur mode Sport : les réponses à la pédale d'accélérateur et aux changements de vitesse sont plus rapides.
• Direction sport : l’assistance de la direction est réduite.
• Changement de couleur éclairage instruments : changement de la couleur d’éclairage des instruments.

Sélection de la langue désirée.

Heure & date

Voir Horloge → 103.

Réglages radio

Voir la description de l'Infotainment System dans le manuel de l'Infotainment System.

Réglages téléphone

Voir la description de l'Infotainment System dans le manuel de l'Infotainment System.

Réglages navigation

Voir la description de l'Infotainment System dans le manuel de l'Infotainment System.

Qualité clim et air

Vitesses de ventilation : modifie la régulation de la soufflerie. Le réglage modifié deviendra effectif.

après avoir coupé, puis remis le contact.

Mode climatisation : active ou désactive le refroidissement en mettant le contact ou utilise le dernier réglage besoini.

Déshumidification autom. arrière : active automatiquement la lunette arrière chauffée.

Réglages confort

Volume des bips sonores : change le volume des signaux sonores.

Essuie-glace activé en marche arrière : active ou désactive la mise

en marche automatique de l'essuie-glace arrêté quand la marche arrière est engagée.

Aide au stationnement / anticollision

Aide au stationnement : active ou déactive l'aide au stationnement par ultrasons.

Préparation collision : change ou active/désactive les paramètres du régulateur de vitesse adaptatif, de l'alerte de collision avant et du système de freinage en cas de collision imminente.

Alarme d'angle mort : change les réglages pour le système d'alerte d'angle mort.

Eclairage du chemin

Durée après fermeture des portes : active ou désactive l'éclairage pour quitter le véhicule et modifie sa durée.

Eclairage avec déverrouillage: activé ou désactive l'éclairage d'accueil au véhicule.

• Verrouillage électrique des portes

Verrouillage autom. des portes : activé ou désactivé la fonction de déverrouillage automatique des portes après l'arrêt du moteur. Active ou désactive la fonction de verrouillage automatique des portes après le démarrage du véhicule.

Éviter verr. portes si porte ouverte : active ou déactive la fonction de verrouillage automatique quand l'une des portes est ouverte.

Verrouillage/déverrouill./démarr. à distance

Rétrosignal télédéverrouillage : activé ou désactivé la confirmation du verrouillage par les yeux de détresse pendant le déverrouillage.

Télédéverrouil. portes : modifie la configuration du déverrouillage de la porte conducteur uniquement ou de tout le véhicule.

Réverrouillage autom. des portes : active ou déactive la fonction de réverrouillage automatique après déverrouillage sans ouverture du véhicule.

Rétablir les réglages par défaut

Rétablir les réglages par défaut : réinitialise tous les réglages aux réglages par défaut.

Réglages affichage

Réglages d'affichage pouvant être sélectionnés :

• Design jour : optimisation aux conditions de plein jour. Design nuit : optimisation à l'obscurité. Automatique : le mode d'affichage change quand les feux du véhicule sont allumés / éteints.
• Caméra de recul : modifier les réglages de la caméra arrière.
• Cadre d'image : voir la description de l'Infotainment System dans le manuel de l'Infotainment System.

Éclairage

Feux extérieurs 140

Éclairage intérieur 150

Fonctions spéciales d'éclairage. 151

Commutateur d'éclairage

Tourner le commutateur d'éclairage :

0 = éclairage éteint

⇒ ≤ = feux de position

D = phares

Témoin ⇔ 118

Commutateur d'éclairage avec commande automatique des feux

Tourner le commutateur d'éclairage : AUTO = allumage automatique des yeux de croissance : Les phares sont automatiquement allumés et éteints en fonction des conditions d'éclairage extérieures. = activation ou déactivation de la commande automatique des feux. Le commutateur revient sur AUTO. ≤ = feux de position D = phares

Dans le centre d'informations du conducteur avec affichage de niveau supérieur ou affichage de niveau supérieur-combi, l'état actuel de la commande automatique des feux est affiché.

En tournant le contact, la commande automatique des feux est active.

Quand les phares sont allumés, s'allume. Témoin 118.

Feux arreté

Les feux arrière sont allumés simultanément avec les phares et les feux des position.

Commande automatique des feux

Quand la fonction de commande automatique des feux est activée et que le moteur tourne, le système bascule automatiquement entre les feux de jour et les phares en fonction des conditions d'éclairage et de l'information communiquée par le système de détecteur de pluie.

Feux de jour

Les yeux de jour augmentent la visibilité du véhicule pendant la journée.

Allumage automatique des phares

En cas de mauvaises conditions d'éclairage, les phares s'allument automatiquement.

De plus, les phares sont allumés si les essuie-glaces de pare-brise ont effectué plusieurs battements.

Détection de tunnel

Quand le véhicule pénétre dans un tunnel, les phares sont immédiatement allumés.

Éclairage directionnel adaptatif 144.

Feux de route

Passage des feux de croissement aux feux de route : pousser la manette vers l'avant.

Retour aux feux de croissement : pousser de nouveau la manette vers l'avant ou la tirer vers le volant.

Feux de route automatiques

Cette fonction permet d'utiliser les feux de route comme feux principaux de conduite et quand la vitesse du véhicule est supérieure à 40 km/h.

Les yeux de croisement sont enclenchés quand :

• un capteur détecte les yeux des vehicules venant en sens inverse ou qui precedent; la vitesse du vehicule est inférieure a 20km / h ■ s'il y a du brouillard ou s'il neige; si vous roulez dans des zones urbanisées.

Si ces dernières conditions ne sont plus réunies, le système repasse en mode route.

Activation

Les feux des route automatiques sont allumés en poussant deux fois le levier de clignotant lorsque le véhicule roule à une vitesse supérieure à 40 km/h.

Le témoin vert est allumé en permanence quand la fonction est activée ; le témoin bleu s'allume quand les feux de route sont allumés.

Témoin 118.

Désactivation

Pousser le levier de clignotant une fois. Elle est aussi désactivée quand les feux antibrouillard avant sont allumés.

Si un appel de phares est effectué alors que les feux de route sont allumés, les feux de route automatiques seront désactivés.

Si un appel de phares est effectué alors que les feux de route sont éteints, les feux de route automatiques restent actifs.

Le dernier réglage des feux de route automatique restera actif lors de la prochaine mise de contact.

Appel de phares

Actionner l'appel de phares : tirer la manette vers le volant.

Réglage de la portée des phares

Réglage manuel de la portée des phares

Pour adapter la portée des phares en fonction du chargement du véhicule afin d'éviter l'éblouissement : tourner la molette dans la position désirée.

0 = Sièges avant occupés 1 = Tous les sièges occupés 2 = Tous les sièges occupés et coffre chargé 3 = Siège du conducteur occupé et charge dans le coffre

Réglage automatique et dynamique de la portée des phares 144.

Phares pour conduite à l'étranger

Les phares asymétriques assurent une meilleure vue du bord de la route du côté passager.

Dans les pays où le sens de circulation n'est pas le même, il est nécessaire de régler correctement les phares pour ne pas éblouir les véhicules roulant en sens inverse.

Véhicules équipés de phares à halogène

Les phares n'ont pas besoin d'être réglés.

Véhicules équipés de phares au xénon

1. Clé dans la serrure de contact.
2. Tirer la manette et la maintenir (appel de phares).
3. Mettre le contact.
4. Après 5 secondes environ, le témoin 8 commence à clignoter et un signal sonore retentit.

Témoin 8 118.

Chaque fois que le contact est mis, 8 clignote pendant 4 secondes environ en guise de rappel.

Pour la désactivation, procéder de la même façon que décrit plus haut. ne clignotera pas quand la fonction est désactivée.

Éclairage directionnel adaptatif

Les fonctions d'éclairage directionnel adaptatif sont uniquement disponibles pour les phares au bi-xénon. La portée des phares, la répartition lumineuse et l'intensité d'éclairage sont régées en fonction des conditions d'éclairage, de la météo ou du type de route.

Quand le commutateur d'éclairage est en position AUTO, toutes les fonctions d'éclairage sont disponibles.

Les fonctions suivantes sont également disponibles avec le commutateur d'éclairage en position D:

Éclairage dynamique des virages Éclairage de changement de direction

Fonction de recul Réglage automatique et dynamique de la portée des phares

Éclairage pour quartier résidentiel

Activé automatiquement à basse vitesse jusqu'à 30 km/h. Le faisceau lumineux est orienté selon un angle de par rapport au bord de la route.

Éclairage en ville

Activé automatiquement à une plage de vitesse entre 40 et 55km / h environ et quand l'éclairage public est détecté par le capteur de luminosité. La portée d'éclairament est réduite, mais répartie plus largement.

Éclairage pour routes secondaires

Activé automatiquement dans une plaque de vitesses comprises entre 55 et 115km / h environ. Le faisceau lumineux et la luminosité sont différents à gauche et à droite.

Éclairage pour autoroute

Activé automatiquement à une vitesse supérieure à 115 km/h environ et quand les manœuvres du volant sont réduites. Il s'enclenche après une temporisation ou bien directement si le véhicule est fortement accéléré. Le faisceau lumineux est plus long et plus brillant.

Éclairage par mauvais temps

Activé automatiquement jusqu'à une vitesse d'environ 70 km/h quand le capteur de pluie détecte de la condensation ou quand l'essuie-glace fonctionne en continu. La portée, la répartition et l'intensité de la lumière sont régulées en fonction de la visibilité.

Éclairage dynamique des virages

Le faisceau lumineux pivote en fonction de l'angle de braquage du volant et de la vitesse, ce qui améliore l'éclairage des virages.

Témoin 8 ⇔ 118.

Éclairage de changement de direction

Dans les virages serrés ou lors des changements de direction, en fonction de l'angle de braquage du volant ou des clignotants, un réflecteur supplémentaire, à gauche ou à droite, est activé pour éclairer la route sous un angle correct par rapport à la direction du déplacement. Il est activé jusqu'à une vitesse de 40 km/h.

Témoin 8 ⇔ 118.

Fonction de recul

Si les phares sont allumés et que la marche arrêté est engagée, les deux yeux de changement de direction sont allumés. Ils restent allumés pendant les 20 secondes après avoir quitté la marche arrêté ou après avoir roulé à plus de 17km / h en marche avant.

Feux de route automatiques

Cette fonction permet d'utiliser les deux feux de route comme feux principaux de conduite et quand la vitesse du véhicule est supérieure à 40 km/h.

Les yeux de croissement sont enclenchés quand :

la camera du pare-brise detecte les yeux de vehicules qui precedent ou qui viennent en sens inverse; la vitesse du vehicule est inférieure a 20km / h ■ s'il y a du brouillard ou s'il neige; ■ si vous roulez dans des zones urbanisées.

Si ces dernières conditions ne sont plus réunies, le système repasse en mode route.

Activation

Les feux des route automatiques sont allumés en poussant deux fois le levier de clignotant lorsque le véhicule roule à une vitesse supérieure à 40 km/h.

Le témoin vert est allumé en permanence quand la fonction est activée ; le témoin bleu s'allume quand les feux de route sont allumés.

Témoin ≡ C⇒ 118

Désactivation

Pousser le levier de clignotant une fois. Elle est aussi désactivée quand les feux antibrouillard avant sont allumés.

Si un appel de phares est effectué alors que les feux de route sont allumés, les feux de route automatiques seront désactivés.

Si un appel de phares est effectué alors que les feux de route sont éteints, les feux de route automatiques restent actifs.

Les feux de route automatiques sont toujours actifs après avoir mis le contact.

Portée de feux intelligente avec activation automatique des feux de route

La portée de faux intelligente utilise les propriétés des phares au xénon pour étendre la portée des feux de croisement jusqu'à 400 mètres et active également les feux de route automatiquement sans éblouir ou gêner les

conducteurs des véhicules roulant dans le sens inverse ou dans la circulation en avant.

Les feux des routes sont désactivés et la portée des feux des croisements sera réduite afin d'éviter l'éblouissement lorsque les restrictions suivantes sont détectées par la caméra avant sur le pare-brise :

un véhicule à l'avant est reconnu, - un véhicule roulant en sens inverse est reconnu, - le véhicule entre dans des zones urbaines, s'il y a du brouillard ou s'il neige.

Si ces dernières conditions ne sont plus rencontrées, le système repasse en mode route.

Quand le système est actif, la caméra avant surveille la zone à l'avant du véhicule et procure une répartition optimale de l'éclairage pour un confort visuel optimal du conducteur dans pratiquement toutes les conditions.

La portée de deux intelligente avec activation automatique de deux deroute réduit ainsi la différence entre les deux de route et les deux de croissement conventionnels sans grande modification dans la portée, la répartition et l'intensité de l'éclairage.

Une fonction d'évaluation topographique spéciale détecte les véhicules en avant lors de la conduite sur des pentes ou collines en reconnaissant le mouvement de l'éclairage arrêté du véhicule en avant. Le système règle la hauteur de la portée de deux afin d'assurer un éclairage optimal de la route en avant sans éblouissement.

Activation

La portée de feux intelligente et les feux de route automatiques sont activés en poussant deux fois le levier de clignotant. Ils peuvent être activés lorsque le contact est mis.

Les feux de route automatiques s'activent à une vitesse du véhicule supérieure à 40 km/h et se désactivent à une vitesse inférieure à 20 km/h. La portée de deux intelligente opère à une vitesse de véhicule supérieure à 55 km/h.

Le témoin vert est allumé en permanence quand la fonction est activée ; le témoin bleu s'allume quand les feux des route sont allumés automatiquement.

Désactivation

Pousser le levier de clignotant une fois. Elle est aussi désactivée quand les feux antibrouillard avant sont allumés.

Réglage automatique et dynamique de la portée des phares

Pour éviter d'éblouir le traffic en sens inverse, le réglage de la portée des phares est automatiquement adapté en fonction des informations d'inclinaisons mesurées sur les essieux avant et arrière, de l'accélération ou décelération et de la vitesse du véhicule.

Défaillance dans l'éclairage directionnel adaptatif

Si le système détecte une défaillance dans le système d'éclairage directionnel adaptatif, le système adopte une position préréglée afin d'éviter l'éblouissement du traffic en sens inverse. Si cela n'est pas possible, le phare concerné sera automatiquement éteint. Dans tous les cas, un des phares restera allumé. Un avertissement est affiché dans le centre d'informations du conducteur.

Feux de détresse

Actionnement avec le bouton. En cas d'accident avec déploiement d'airbag, les yeux de détresse sont automatiquement activés.

Clignotants de changement de direction et de file

manette vers le haut = clignotant droit manette vers le bas = clignotant gauche

En actionnant la manette au-delà de la résistance, le clignotant de changement de direction et de file reste enclenché en permanence. Le clignotant s'éteint automatiquement en redressant le volant.

Pour un triple clignotement, par exemple pour changer de file de circulation, pousser la manette jusqu'à partir une résistance et la relâcher.

Lorsqu'une remorque est branchée, le clignotant clignote six fois en poussant la manette jusqu'à partir une résistance et ensuite elle doit être relâchée.

Pour un clignotement plus long, pousser la manette jusqu'à partir une résistance et la maintenir dans cette position.

Arrêter manuellement les clignotants en ramenant la manette dans sa position de départ.

Phares antibrouillard

Actionnement avec le bouton 4D. Commutateur d'éclairage en position AUTO: l'enclenchement des feux antibrouillard avant fera automatiquement s'allumer les phares.

Feux antibrouillard

Actionnement avec le bouton 0.

Commutateur d'éclairage en position AUTO : l'enclenchement des feux antibrouillard arrêté fera automatiquement s'allumer les phares.

Commutateur d'éclairage en position AUTO : les feux antibrouillard arrière peuvent uniquement être allumés avec les phares antibrouillard.

Le feu antibrouillard arrière du véhicule est désactivé lorsqu'une remorque est tractée.

Feux de stationnement

Quand le véhicule est stationné, les feux de stationnement peuvent être allumés d'un côté :

1. Couper le contact.
2. Relever à fond la manette des clignotants (feu de stationnement droit) ou l'abaisser à fond (feu de stationnement gauche).

Confirmation par signal sonore et via le témoin du clignotant correspondant.

Feux de recul

Le feu de recul s'allume lorsque le contact est mis et que la marche arrière est engagée.

Lentilles de feu embuées

L'intérieur du boîtier de feu peut s'em-buer brièvement si le temps est humide, s'il pleut fortement ou après un lavage de voiture. La buée disparaît rapidement ; pour accélérer le processus, allumer les phares.

Commande d'éclairage du tableau de bord

La luminosité des lampes suivantes peut être réglée quand les yeux extérieurs sont allumés :

éclairage du tableau de bord ; affichage d'informations ; - allume les commutateurs et les organes de fonctionnement.

Tourner la molette et la maintenir jusqu'à ce que la luminosité souhaitée soit atteinte.

Sur les véhicules dotés d'un capteur de luminosité, la luminosité peut être réglée lorsque l'éclairage extérieur est allumé et que le capteur de luminosité détecte des conditions de nuit.

Éclairage intérieur

Les plafonniers avant et central s'allument automatiquement en montant et descendant du véhicule et s'éteignent au bout d'un certain temps.

Remarque

En cas d'accident avec déploiement d'airbag, les plafonniers sont automatiquement allumés.

Plafonnier avant

Actionner le commutateur à bascule :

= Allumage et extinction automatiques.

Appuyer

= allumé.

sur

Appuyer

= éteint.

SUR

Plafonniers arrêtent

S'allument en conjonction avec le plafonnier avant selon la position du commutateur à bascule.

Lampes de lecture

Commandées à l'aide des boutons et des plafonniers avant et arrêtés.

Lampes de pare-soleil

S'allument quand le couvercle est ouvert.

Éclairage de la console centrale

Le spot intégré à l'éclairage intérieur s'allume quand les phares sont allumés.

Éclairage d'accueil

Les phares, les feux d'arrêt, les feux de recul, l'éclairage de plaque minéralogique, l'éclairage du tableau de bord, les plafonniers, les tubes d'éclairage dans les portes et Flex-Console et l'éclairage des environnements sont allumés un bref instant quand le véhicule est déverrouillé avec la télécommande radio. Cette fonction ne marche que dans l'obscurité et facilite la localisation du véhicule.

Les éclairages s'éteignent lorsque la clé de contact est tournée en position 1 165.

Cette fonction peut être activée ou désactivée dans le menu Réglages de l'affichage d'informations. Personnalisation du véhicule 134.

Les réglages peuvent être mémorisés en fonction de la clé utilisée 23.

Les lampes suivantes s'allument en plus quand la porte du conducteur est ouverte :

Tous les commutateurs ; Centre d'informations du conducteur ; Feux de vide-poches de porte ; - Tubes d'éclairage dans les portes et FlexConsole.

Éclairage pour quitter le véhicule

Les lampes suivantes s'allument si la clé est enlevée du commutateur d'allumage :

éclairage intérieur ; éclairage du tableau de bord (uniquement lorsqu'il fait nuit) ; - tubes d'éclairage dans les portes et FlexConsole ; éclairage des environs.

Il sera automatiquement éteint après une temporisation et sera de nouveau allumé si la porte du conducteur est ouverte.

Les phares, les feux d’arrêt, les feux de recul et l’éclairage de plaque d’immatriculation éclairent les environs pendant une durée réglable en quittant le véhicule.

Mise en marche

1. Couper le contact.
2. Retirer la clé de contact.
3. Ouvrir la portière du conducteur.
4. Tirer la manette des clignotants vers le volant.
5. Fermer la porte du conducteur. Si la porte du conducteur n'est pas fermée, la lumière s'éteint au bout de deux minutes.

En tirant la manette de clignotants lorsque la porte conducteur est ouverte, l'éclairage pour quitter le véhicule s'éteint immédiatement.

L'activation, la désactivation et la durée de cette fonction peuvent être modifiées dans le menu Réglages de l'affichage d'informations. Personnalisation du véhicule 134.

Les réglages peuvent être mémorisés en fonction de la clé utilisée § 23.

Protection contre la décharge de la batterie

Pour éviter la décharge de la batterie quand le contact est coupé, certaines lampes intérieures sont automatiquement arrêtées après un certain temps.

Climatisation

Systèmes de climatisation 154

Bouches d'aération 161

Maintenance 162

Chauffage et ventilation

Commandes pour :

Température Répartition de l'air Vitesse de soufflerie Désembuage et dégivrage Lunette arrête chauffante 35.

Température

rouge = chaud

bleu = froid

Le chauffage n'est juste efficace que lorsque le moteur a atteint sa température normale de fonctionnement.

Répartition de l'air

Z = vers le pare-brise et les vitres latérales avant j = vers la tête via les bouches d'aération réglables = vers les pieds

Toutes les combinaisons sont possibles.

Vitesse de soufflerie

Régler le débit d'air en sélectionnant la vitesse de soufflerie souhaitée.

Désembuage et dégivrage

Appuyer sur le bouton : la soufflerie passe automatiquement en vitesse maximale, la répartition d'air est dirigée vers le pare-brise. - Commutateur de température sur le niveau le plus chaud.

Activer la lunette arrière chauffante. Ouvrir les bouches d'aération latérales selon les besoins et les diriger vers les vitres latérales.

Climatisation

En plus, le système de chauffage et de ventilation, la climatisation offre les commandes pour :

= refroidissement = recyclage d'air

Sièges chauffants 44, volant chauffé 99.

Refroidissement

Activé avec le bouton, uniquement. lorsque le moteur et la soufflerie tournent.

Le système de climatisation refroidit et déshumidifie l'air dès que la température extérieure est légèrement supérieure au point de gel. Il peut alors se former de la condensation qui se traduit par un écoulement sous le véhicule.

Si aucun refroidissement ni aucune déshumidification ne sont souhaités, éteindre le refroidissement pour économiser le carburant. Lorsque le système de refroidissement est coupé, le système de climatisation ne demandera aucun redémarrage du moteur pendant un Autostop.

Recyclage d'air

Actionnement avec le bouton.

Attention

Le système de recyclage d'air réduit le renouvellement de l'air intérieur. En utilisation sans refroidissement, l'humidité de l'air augmente et les vitres peuvent se recouvrir de buée. On observe une baisse de la qualité de l'air, ce qui peut se traduire par des signes de fatigue chez les passagers.

Dans des conditions d'air ambiant chaud et très humide, le pare-brise peut s'embuer de l'extérieur quand de l'air froid y est soufflé. Si le pare-brise s'embue depuis l'extérieur, enclencher l'essuie-glace avant et désactiver i.

Refroidissement maximal

Ouvrir brièvement les vitres pour évacuer rapidement l'air chaud.

■ Refroidissement en marche. Recyclage d'air enclenché. Appuyer sur le commutateur de répartition d'air

• Placer le commutateur de température sur le niveau le plus froid. Régler la vitesse de soufflerie au maximum. Ouvrir toutes les bouches.

Désembuage et dégivrage des vitres

Appuyer sur le bouton : la soufflerie s'allume automatiquement en vitesse maximale, la répartition d'air est dirigée vers le pare-brise. Enclencher le réchauffage - Commutateur de température sur le niveau le plus chaud.

Activer la lunette arrière chauffante. Ouvrir les bouches d'aération latérales selon les besoins et les diriger vers les vitres latérales.

Remarque

Appuyer sur le bouton pendant que le moteur est en marche interrompt l'Autostop jusqu'à ce que le bouton soit enfoncé de nouveau.

Appuyer sur le bouton pendant que le moteur est en Autostop redémarre automatiquement le moteur.

Climatisation électronique

La climatisation à zone double permet des températures de climatisation différentes entre le côté conducteur et le côté passager avant.

• Température côté conducteur Répartition de l'air Vitesse de soufflerie
• Température du côté de passager avant

refroidissement AUTO = mode automatique σ = mode de recyclage d'air manuel σ = désembuage et dégivrage

Lunette arrière chauffante 35, Sièges chauffés 44, Volant chauffé 99.

La température préseLECTIONnée est automatiquement régulée. En mode automatique, la vitesse de la soufflerie et la répartition de l'air régulent automatiquement le débit d'air.

Le système peut être régé manuellement via les commandes de répartition de l'air et de débit.

Toute modification de réglage apparait pendant quelques secondes sur l'affichage d'informations.

Le système de climatisation automatique fonctionne uniquement avec le moteur en marche.

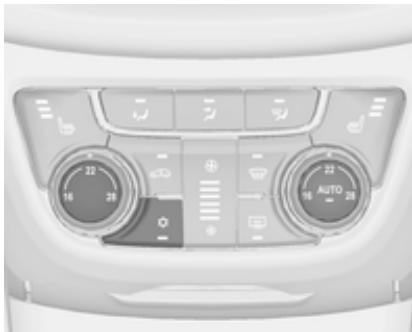

Mode automatique AUTO

Réglage de base en vue d'un comportement maximum :

Appuyer sur le bouton AUTO, la répartition de l'air et la vitesse de la soufflante seront réglées automatiquement. Ouvrir toutes les bouches d'aération.

Appuyer sur pourmettre en route le refroidissement et le désembuage en option. - Régler les températures souhaitées pour le conducteur et le passager avant à l'aide des boutons rotatifs gauche et droit sur une valeur de 22°C.

La régulation de la vitesse de soufflerie en mode automatique peut être modifiée dans le menu Réglages.

Personnalisation du véhicule 134.

Toutes les bouches d’aération sont actionnées automatiquement en mode automatique. Les bouches d’aération doivent donc toujours rester ouvertes.

Présélection de la température

La température peut être réglée dans une plage comprise entre 16°C et 28°C.

Si la température minimale est régée, le système de commande de climatisation fonctionne avec sa capacité maximale de refroidissement, si le refroidissement est activé.

Si la température maximale est régée, la climatisation fonctionne avec sa capacité maximale de chauffage.

Remarque

Si la température est réduite pour des raisons de comportement de climatisation, un Autostop peut être interrompu.

rompu ou le moteur peut redémarrer automatiquement lorsque le refroidissement est activé.

Système Stop/Start 167.

Désembuage et dégivrage des vitres

Appuyer sur le bouton de refroidissement. La température et la répartition d'air se règlent automatiquement et la soufflerie fonctionne à grande vitesse. Activer la lunette arrière chauffante. Pour revenir sur le mode précédent : appuyer sur le bouton. Pour revenir sur le mode automatique : appuyer sur le bouton AUTO.

Le réglage du chauffage automatique de la lunette arrière peut être modifié dans le menu Réglages de l’affichage d’informations. Personnalisation du véhicule 134.

Remarque

Appuyer sur le bouton pendant que le moteur est en marche interrompt l'Autostop jusqu'à ce que le bouton soit enfoncé de nouveau.

Appuyer sur le bouton pendant que le moteur est en Autostop redémarre automatiquement le moteur.

Réglages manuels

Les réglages de la climatisation peuvent être modifiés en actionnant les boutons et les boutons rotatifs comme suit. Une modification de réglage désactivera le mode automatique.

Vitesse de soufflerie

Appuyer sur le bouton inférieur pour diminuer ou sur le bouton supérieur pour augmenter la vitesse de la soufflerie comme illustré. La vitesse de soufflerie est indiquée par un certain nombre de segments sur l'affichage.

Maintenir le bouton inférieur enfoncé plus longtemps : la soufflerie et le refroidissement sont arrêtés.

Maintenir le bouton supérieur enfoncé plus longtemps : la soufflerie fonctionne à sa vitesse maximale.

Pour revenir en mode automatique : Appuyer sur le bouton AUTO.

Répartition de l'air j, zj, zj

Appuyer sur le bouton correspondant au réglage souhaité. L'activation est signalée par la LED dans le bouton.

I = vers le pare-brise et les vitres latérales avant. = vers la tête via les bouches d'aération réglables. vers les pieds.

Toutes les combinaisons sont possibles.

Retour à la répartition d'air automatique : Désactiver le réglage correspondant ou appuyer sur le bouton AUTO.

Refroidissement

Activer ou désactiver avec le bouton

Le système de climatisation refroidit et déshumidifie (assèche) l'air à partir d'une certaine température extérieure. Il peut alors se former de la condensation qui se traduit par un écoulement sous le véhicule.

Si aucun refroidissement ni aucune déshumidification ne sont souhaités, éteindre le refroidissement pour économiser le carburant. Lorsque le système de refroidissement est coupé, le système de climatisation ne demandera aucun redémarrage du moteur pendant un Autostop. Exception : le système de dégivrage est activé et un redémarrage est exigé, car la température extérieure est supérieure à 0°C.

L'affichage indiquera ACON lorsque le refroidissement est activé ou ACOFF lorsque le refroidissement est désactivé.

L'opération de refroidissement après le démarrage du véhicule peut être activée ou désactivée dans le menu Réglages de

l'affichage d'informations. Personnalisation du véhicule 134.

Attention

Le système de recyclage d'air réduit le renouvellement de l'air intérieur. En utilisation sans refroidissement, l'humidité de l'air augmente et les vitres peuvent se recouvrir de buée. On observe une baisse de la qualité de l'air, ce qui peut se traduire par des signes de fatigue chez les passagers.

Dans des conditions d'air ambiant chaud et très humide, le pare-brise peut s'embuer de l'extérieur quand de l'air froid y est soufflé. Si le pare-brise s'embue depuis l'extérieur, enclencher l'essuie-glace avant et désactiver ±b

Appuyer une fois sur le bouton pour activer le mode de recyclage d'air.

L'activation est signalée par la LED dans le bouton.

Réglages de base

Certains réglages peuvent être changés dans le menu Réglages de l'affichage d'informations. Personnalisation du véhicule 134.

Chauffage d'appoint

Quickheat est un chauffage électrique d'appoint qui chauffe automatiquement l'habitacle plus rapidement.

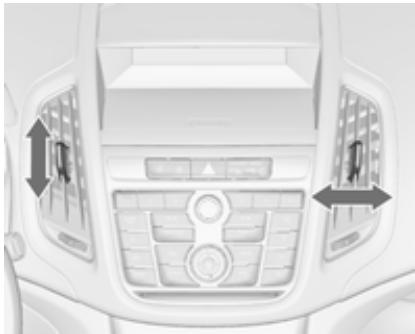

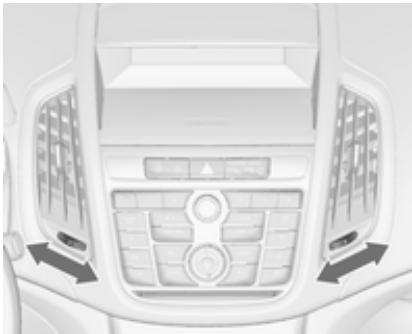

Bouches d'aération réglables

Au moins une des bouches d'aération doit être ouverte quand le refroidissement fonctionne.

Pour ouvrir une bouche d'aération, tourner la molette sur l. Régler le début d'air venant de la bouche d'aération en tournant la molette.

Régler la direction du flux d'air en faisant basculer et pivoter les lamelles.

Pour fermer une bouche d'aération, tourner la molette sur 0.

Les bouches d'aération pour les passagers arrêtées sont situées à gauche et à droite derrière les sièges avant.

Attention

Ne pas attacher d'objet aux lamelles des bouches d'aération. Risque de dommage et de blessure en cas d'accident.

Bouches d'aération fixes

D'autres bouches d'aération se trouvent sous le pare-brise et les vitres latérales ainsi que dans les espaces pour les pieds.

Prise d'air

La prise d'air dans le compartiment moteur, à l'extérieur devant le pare-brise, ne doit pas être encombrée. Le cas échéant, enlever les feuilles, les saletés ou la neige.

Filtre à pollens

Le filtre à pollen nettoie l'air provenant de l'extérieur des poussières et des particules telles que pollens et spores.

Fonctionnement normal de la climatisation

Pour assurer un fonctionnement parfait et constant, faire fonctionner le système de refroidissement une fois par mois pendant quelques minutes, quel que soit le temps ou la saison. Le refroidissement n'est pas possible quand la température extérieure est trop basse.

Service

Pour une performance optimale du refroidissement, il est recommandé de vérifier annuellement le système de climatisation, à partir de la troisième année de mise en circulation du véhicule, en ce compris :

Test de fonctionnement et de pression. Fonctionnement du chauffage. Vérification de l'étanchéité. - Contrôle de la courroie d'entraînement.

Nettoyage du condenseur et de la purge d'évaporateur. - Contrôle des performances.

Conduite et utilisation

Conseils de conduite 164

Démarrage et utilisation 165

Gaz d'échauffement 170

Boîte automatique 172

Boîte manuelle 175

Freins 176

Systèmes de contrôle de conduite 179

Systèmes d'assistance au conducteur 182

Carburant 215

Remorquage 225

Ne jamais rouler avec le moteur arrêté (sauf lors d'un autostop)

De nombreux systèmes ne fonctionneront plus dans ce cas (p. ex. le servofrein, la direction assistée). Conduire de cette façon constitue un danger pour vous et pour les autres. Tous les systèmes fonctionnent pendant un Autostop, mais l'assistance de la direction sera réduite ainsi que la vitesse du véhicule.

Système Stop/Start 167.

Augmentation du ralenti

Si un chargement de batterie est nécessaire en raison de la condition de la batterie, la puissance délivrée par l'alternateur doit être augmentée. Ceci est effectué par une augmentation du ralenti qui peut être entendue.

Sur les véhicules dotés d'un affichage de niveau supérieur ou d'un affichage de niveau supérieur-combi, un message s'affiche sur le centre d'informations du conducteur.

Pédales

Afin d'empêcher le blocage de la pédale, la zone sous les pédales ne doit pas être recouverte d'un tapis.

Rodage d'un véhicule neuf

Pendant les premiers déplacements, ne pas effectuer de freinage d'urgence inutile.

Au cours du premier trajet, de la fumée peut se former en raison de la cire et de l'huile qui s'évaporent du système d'échappement. Stationner le véhicule à l'air libre un moment après le premier trajet et éviter de respirer les vapeurs.

La consommation d'huile moteur et de carburant peut se révéler plus élevée et le processus de nettoyage du filtre à particules peut s'opérer plus fréquemment pendant la période de rodage. Il se peut que l'Autostop ne puisse pas être activé afin de permettre la charge de la batterie.

Filtre à particules pour diesel 170.

Positions de la serrure de contact

0 = Contact coupé 1 = Blocage de direction déverrouillé, contact coupé 2 = Contact mis, pour moteur diesel : préchauffage 3 = Démarrer

Prolongation de l'alimentation

Les systèmes électroniques suivants peuvent fonctionner jusqu'à ce que la porte du conducteur soit ouverte ou au plus tard dans les 10 minutes suivant la coupure du contact.

Lève-vitres électroniques Prises de courant

L'alimentation de l'Infotainment System sera assurée pendant 30 minutes ou jusqu'à ce que la clé soit enlevée du commutateur de contact, qu'une porte soit ouverte ou pas.

Démarrage du moteur

Boîte manuelle : actionner l'embrayage.

Boîte automatique : actionner le frein et déplacer le levier sélecteur en P ou N.

Ne pas accélérer.

Moteurs diesel : tourner la clé en position 2 pour le préchauffage jusqu'à ce que le témoin W s'éteigne.

Tourner brièvement la clé en position 3 et la relâcher : une procédure automatique actionne le démarreur avec

un léger délambda jusqu'à ce que le moteur tourne, voir Commande automatique du démarreur.

Avant de redémarrer ou pour arrêter le moteur, ramener la clef de contact en position 0.

Pendant un Autostop, enfoncer la pédale d'embrayage pour démarrer le moteur.

Démarrage du véhicule à basses températures

Le démarrage du moteur sans chauffage auxiliaire est possible jusqu'à -25 °C pour les moteurs diesel et -30 °C pour les moteurs essence. Il faut juste désirer une huile moteur de viscosité adaptée, le carburant correct, effectuer les entretiens prescrits et avoir une batterie suffisamment chargée. À des températures inférieures à -30 °C, la boîte automatique a besoin d'un temps de chauffe d'environ 5 minutes. Le levier sélecteur doit se couvrir en position P.

Commande automatique du démarreur

Cette fonction commande la procédure de démarrage du moteur. Le conducteur ne doit pas maintenir la clé en position 3. Une fois lancé, le système continue à démarrer le moteur automatiquement jusqu'à ce que ce dernier tourne. En raison de la procédure de contrôle, le moteur démarre après un léger délai.

Les causes de non-démarrage du moteur peuvent être :

• pédale d'embrayage non enfoncée (boîte manuelle);
• pédale de frein non enfoncée ou levier sélecteur pas en P ou N (boîte automatique); temps imparti écoulé.

Réchauffement du moteur turbo

Après le lancement, le couple moteur disponible peut être réduit pendant quelques instants, notamment lorsque le moteur est froid, en vue de permettre au système de lubrification d'assurer la protection totale du moteur.

Coupure d'alimentation en décélération

L'alimentation en carburant est automatiquement coupée en décélération, c'est-à-dire quand le véhicule roule et qu'un rapport est engagé, mais que la pédale d'accélérateur est relâchée.

Système d'arrêt-démarrage

Le système Stop/Start permet d'économiser du carburant et de réduire les émissions à l'échappement. Lorsque les conditions le permettent, il coupe le moteur dès que le véhicule roule lentement ou est à l'arrêt, par exemple, devant un feu rouge ou dans un bouchon. Il redémarre automatiquement le moteur dès que le conducteur actionne la pédale d'embrayage. Grâce à un capteur de batterie, la fonction Autostop n'est exécutée que si la batterie est suffisamment chargée pour assurer le redémarrage.

Activation

Le système Stop/Start est disponible lorsque le moteur démarre, le véhicule prend la route et que les conditions décrites dans cette section sont remplies.

Désactivation

Pour désactiver le système Stop/Start manuellement, appuyer sur le bouton eco. La désactivation est signalée par l'extinction de la LED dans le bouton.

Autostop

Lorsque le véhicule roule à faible vitesse ou à l'arrêt, activer l'Autostop comme suit :

Enfoncer la pédale d'embrayage. Passer le levier de vitesses sur neutre. Relâcher la pédale d'embrayage.

Le moteur sera coupé pendant que le contact reste mis.

La fonction Autostop est indiquée par l'aiguille à la position AUTOSTOP dans le compte-tours.

Lors d'un Autostop, les performances de freinage et du chauffage sont conservées.

Avertissement

L'assistance de la direction peut être réduite pendant un Autostop.

Conditions pour un autostop

Le système Stop/Start vérifie si toutes les conditions suivantes sont remplies.

Le système Stop/Start n'est pas désactivé manuellement, le capot est complètement fermé, la porte du rétroviseur est fermée ou la ceinture de sécurité du conducteur est bouclée, la batterie est suffisamment chargée et en bon état, le moteur est chaud, la température de liquide de refroidissement du moteur n'est pas trop élevée,

la température des gaz d'échappement n'est pas trop élevée, par ex. après avoir roulé avec le moteur à charge élevé, la température ambiante est supérieure à -5 °C, - le système de commande de climatisation permet un Autostop, la dépression de frein est suffisante, la fonction d'autonettoyage du filtre à particules pour diesel n'est pas activée, - le véhicule a été conduit au moins à une vitesse de marche à pied depuis le dernier Autostop.

Sinon, l'Autostop sera interrompu.

Certains réglages du système de climatisation peuvent empêcher un Autostop. Se reporter au chapitre « Climatisation » pour obtenir des informations plus détaillées 156.

La fonction Autostop peut être interrompue immédiatement après la conduite sur une autoroute.

Rodage d'un véhicule neuf 165.

Protection contre la décharge de la batterie

Pour assurer le redémarrage fiable du moteur, le système Stop/Start intègre plusieurs fonctions de protection contre la décharge de la batterie.

Mesures d'économie d'énergie

Pendant un Autostop, plusieurs équipements électriques tels que le chauffage électrique d'appoint ou le chauffage de lunette arrêté sont désactivés ou commutent en mode d'économie d'énergie. La vitesse de soufflerie du système de climatisation est réduite pour économiser de l'énergie.

Redémarrage du moteur par le conducteur

Enclencher la pédale d'embrayage pour redémarrer le moteur.

Le démarrage du moteur est indiqué par l'aiguille sur la position de ralenti dans le compte-tours.

Si le levier sélecteur est déplacé hors de la position neutre avant d'avoir d'abord enfoncé la pédale d'embrayage, le témoin s'allume ou un symbole apparait dans le centre d'informations du conducteur.

Témoin 114.

Redémarrage du moteur par le système stop/start

Le levier sélecteur doit être en position neutre pour qu'un redémarrage automatique soit possible.

Si l'une des conditions suivantes se produit pendant un Autostop, le système Stop/Start redémarrera automatiquement le moteur.

Le système Stop/Start est désactivé manuellement, le capot est ouvert, la ceinture de sécurité du conducteur n'est pas attachée et la porte du conducteur est ouverte, la température du moteur est trop basse, - le niveau de charge de la batterie est inférieur à un niveau défini,

la dépression de frein est insuffisante, - le véhicule est conduit au moins à une vitesse de marche à pied, le système de climatisation demande le démarrage du moteur, la climatisation est enclenchée manuellement.

Si le capot n'est pas complètement fermé, un message d'avertissement est affiché sur le centre d'informations du conducteur.

Si un accessoire électrique, un lecteur CD portable par ex., est branché sur la prise de courant, une brève chute de tension au redémarrage peut être perçue.

Stationnement

• Ne pas stationner le véhicule au-dessus d'un sol facilement inflammable. En effet, le sol pourrait s'enflammer en raison de températures élevées du système d'échappement. Toujours serrer le frein de stationnement. Actionner le frein de stationnement.

frein de stationnement manuel sans enforcer le bouton de déverrouillage. Dans une pente ou dans une côte, le serrer aussi fort que possible. Enforcer la pédale de frein en même temps pour réduire l'effort d'actionnement.

Serrer le frein de stationnement électrique en tirant sur le bouton (P) pendant environ une seconde. Le témoin (B) doit s'allumer.

Couper le moteur et le contact. Tourner le volant jusqu'à ce que le blocage de la direction s'enclenche (antivol). Lorsque le véhicule est sur une route plane ou en côte, engager la première ou mettre le levier sélecteur sur P avant de couper le contact. Dans une côte, diriger les roues avant à l'opposé de la courbure du trottoir.

Lorsque le véhicule est stationné dans une descente, engager la marche arrêté ou mettre le levier sélecteur sur P avant de couper le

contact. Diriger les roues avant vers la bordure du trottoir.

• Verrouiller le véhicule et activer l'alarme antivol.

Remarque

En cas d'accident avec déploiement d'airbag, le moteur est automatiquement éteint si le véhicule s'arrête dans un temps prédéterminé.

Danger

Les gaz d'échappement contiennent du monoxyde de carbone incolore et inodore mais néanmoins nocif. Danger de mort en cas d'inhalation.

Si des gaz d'échappement pénètrent dans l'habitacle, ouvrir les vitres. Faire remédier à la cause de la défaillance par un atelier.

Éviter de rouler avec le coffre ouvert car des gaz d'échappement pourraient pénétrer dans le véhicule.

Filtre à particules (pour diesel)

Le système de filtrage à particules pour diesel filtre les particules de suie nocives dans les gaz d'échappement du moteur. Le système dispose d'une fonction d'autonettoyage qui s'effectue automatiquement en roulant et

Sans avertissement. Le filtre est nettoyé régulièrement par combustion à haute température des particules de suie retenues. Ce procédé se fait automatiquement dans certaines conditions de conduite et peut durer jusqu'à 25 minutes. Généralement, il faut entre 7 et 12 minutes. Autostop n'est pas disponible et la consommation peut être plus élevée au cours de cette période. Le développement de fumées et d'odeurs est normal.

Dans certaines conditions de conduite, par exemple en cas de petits trajets, le système ne peut pas se nettoyer automatiquement.

Si le nettoyage du filtre est requis et si les conditions de circulation antérieures n'ont pas permis un nettoyage automatique, cela sera signalé par le témoin. En même temps, Filtre partic. s diesel plein Cont. à conduire ou le code d'avertissement 55 s'affiche sur le centre d'informations du conducteur.

s'allume quand le filtre à particules est rempli. Lancer le processus de nettoyage dès que possible. clignote quand le filtre à particules pour diesel a atteint son niveau de remplissage maximal. Lancer immédiatement le processus de nettoyage pour éviter d'endommager le moteur.

Processus de nettoyage

Pour activer le processus de nettoyage, continuer à rouler et garder un régime moteur supérieur à 2000 tr/min. Si nécessaire, rétrograder. Le nettoyage du filtre à particules pour diesel est alors lancé.

Si s'allume également, le nettoyage n'est pas possible; prendre contact avec un atelier.

Avertissement

Si le processus de nettoyage est interrompu, il y a un risque de provoquer de graves dégâts au moteur.

Le nettoyage s'opère plus rapidement lorsque le régime et la charge du moteur sont élevés.

Le témoin ^3 s'éteint dès que l'opération d'autonettoyage est terminée.

Catalyseur

Le catalyseur réduit la quantité de substances nocives dans les gaz d'échappement.

Avertissement

Des qualités de carburant autres que celles mentionnées aux pages 215 283 pourraient endommager le catalyseur ou les composants électroniques.

L'essence non brûlée surchauffe et endommage le catalyseur. Il faut donc éviter d'utiliser excessivement le démarreur, de rouler jusqu'à ce que le réservoir soit vide et de démarrer le moteur en poussant le véhicule ou en le remorquant.

En cas de ratés, de fonctionnement irrégulier du moteur, de réduction des performances du moteur ou d'autres problèmes inhabituels, faire remédier à la cause de la défaillance dès que possible. En cas d'urgence, il est possible de continuer à rouler pendant une brève période, à faible régime et à vitesse réduite.

Boîte automatique

La boîte automatique permet un passage de vitesse automatique (mode automatique) ou un passage de vitesse manuel (mode manuel).

Affichage de la transmission

Le mode ou rapport sélectionné est indiqué sur l'affichage de transmission.

Lever sélecteur

P = Position de stationnement, les roues sont bloquées, à n’engager que si le véhicule est à l’arrêt et que le frein de stationnement est serré. R = Marche arrière, à n’engager que si le véhicule est à l’arrêt. N = Neutre (point mort) D = Mode automatique avec tous les rapports

Le levier sélecteur est verrouillé en P et peut uniquement être déplacé quand le contact est mis et que la pédale de frein est enfoncée.

Si la pédale de frein n'est pas enfoncée, le témoin s'allume.

Si le levier sélecteur n'est pas en P quand le contact est coupé, les témoins () et P clignotent.

Pour engager le levier sur P ou R, appuyer sur le bouton de verrouillage.

Le moteur ne peut démarrer que si le levier est en position P ou N. Quand la position N est sélectionnée, enfoncer la pédale de frein ou serrer le frein de stationnement avant de démarrer.

Ne pas accélérer pendant le changement de vitesse. Ne jamais actionner en même temps la pédale d'accélérateur et la pédale de frein.

Lorsqu'un rapport est sélectionné, le véhicule démarre lentement quand le frein est desseré.

Frein moteur

Pour utiliser l'effet du frein moteur, rétrograder à temps en cas de conduite en pente, voir Mode manuel.

Désenlisement du véhicule

L'alternance marche avant / marche arrière est uniquement autorisée si le véhicule est enlisé dans du sable, de la boue ou de la neige. Déplacer le levier sélecteur entre les positions D et R de manière répétée. Ne pas embrayer le moteur et éviter toute accélération brusque.

Stationnement

Serrer le frein de stationnement et engager le levier sur P.

La clé de contact ne peut être retirée que lorsque le levier sélecteur est en position P.

Mode manuel

Déplacer le levier sélecteur de la position D vers la gauche puis vers l'avant ou l'arrière.

• Passage au rapport supérieur Passage au rapport inférieur

Si un rapport supérieur est engagé à trop faible vitesse ou un rapport inférieur à trop haut régime, aucun changement de vitesse n'a lieu. Ceci en

traînent l'apparition d'un message dans l'affichage d'informations du conducteur.

En mode manuel et à hauts régimes du moteur, la boîte de vitesses ne passe pas automatiquement à un rapport supérieur.

Programmes de conduite électronique

• À propos d'un démar îte de vitesses au point mort lorsque le véhicule est arrêté et qu'un rapport de marche avant est engagé et que la pédale de frein est enfoncée. Lorsque le mode SPORT est engagé, le changement de vitesse se fait à des régimes supérieurs (sauf quand le régulateur de vitesse est enclenché). Mode SPORT 180.
• age du véhicule avec des conditions de neige ou de verglas ou sur toute autre surface glissante, le module de commande de transmission électronique choisit automatiquement la vitesse la plus élevée.

Si, en mode automatique, la pédale d'accélérateur est enfoncée au maximum, la boîte de vitesses passe dans un rapport inférieur, en fonction du régime moteur.

Défaillance

En cas de défaillance, le témoin s'allume. En plus, un numéro de code ou un message de véhicule est affiché dans le centre d'informations du conducteur. Messages du véhicule 126.

La boîte de vitesses ne change plus automatiquement. Il est possible de continuer à rouler en changeant de vitesse manuellement.

Seul le plus haut rapport est disponible. Selon la défaillance, il se peut que la 2e vitesse soit aussi disponible en mode manuel. Ne changer de vitesse que si le véhicule est à l'arrêt.

Faire remédier à la cause du problème par un atelier.

Coupure de courant

En cas de coupure de courant, le levier sélecteur ne peut pas être déplacé hors de la position P. La clé de contact ne peut pas être enlevée de la serrure de contact.

Si la batterie est déchargée, effectuer le démarrage par câble 268.

Si la batterie n'est pas à l'origine de la défaillance, débloquer le levier sélecteur.

1. Serrer le frein de stationnement.

1. Dégager l'avant du garnissage du levier sélecteur de la console, le relever et le faire tourner vers la gauche.

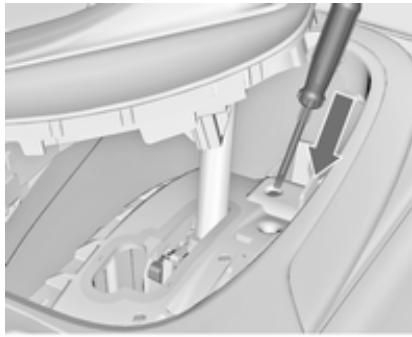

1. Introduire un tournevis aussi loin que possible dans l'ouverture et déplacer le levier sélecteur de la position P ou N. Si le levier sélecteur est à nouveau ramené en position P ou N, il sera à nouveau bloqué dans cette position. Faire corriger la cause de la coupure de courant par un atelier.
2. Reposer la garniture de levier sur la console centrale et la remonter.

Boîte manuelle

Pour engager la marche arrêt : lorsque le véhicule est à l'arrêt, appuyer sur le bouton de déverrouillage du levier sélecteur 3 secondes après avoir enfoncé la pédale d'embrayage et engager la marche arrière.

Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pédale d'embrayage puis débrayer à nouveau ; réessayer de passer la marche arrière.

Ne pas laisser patiner l'embrayage inutilement.

Lors de la manœuvre, enfoncer la pédale d'embrayage à fond. Ne pas utiliser la pédale comme repose-pied.

Avertissement

Il n'est pas recommandé de conduire en gardant la main sur le levier sélecteur.

Freins

Le système de freinage possède deux circuits indépendants l'un de l'autre.

Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné grâce à l'autre circuit de freinage. Toutefois, le freinage n'est obtenu qu'en enfantant la pédale de frein fermement. Un effort nettement supérieur doit être exercé. La distance de freinage est plus longue qu'habituellement. Prendre contact avec un atelier avant de poursuivre votre déplacement.

Quand le moteur ne tourne pas, l'assistance du servofrein disparaît une fois que la pédale de frein a été actionnée une ou deux fois. Le freinage n'est pas réduit, mais il nécessite une force beaucoup plus grande. Il est particulièrement important de garder cela à l'esprit quand le véhicule est remorqué.

Témoin BRIANE 114.

Antiblocage de sécurité

L'antiblocage de sécurité (ABS) empêche que les roues ne se bloquent.

Dès qu'une roue a tendance à bloquer, l'ABS module la pression de freinage de la roue incriminée. Le véhicule peut être dirigé, même en cas de freinage d'urgence.

La régulation ABS est identifiable à la pulsation de la pédale de frein et au bruit du processus de régulation.

Afin d'obtenir un freinage optimal, enfoncez la pédale de frein à fond pendant toute la durée du freinage malgré la pulsation de la pédale de frein. Ne pas réduire la pression sur la pédale.

Avant de prendre la route, le système procède à un test de fonctionnement automatique qui pourrait être perceptible.

Témoin 115.

Feux stop adaptatifs

En cas de freinage maximal, les trois feux stop clignotent pendant la durée de la régulation de l'ABS.

Attention

En cas de défaillance de l'ABS, les roues peuvent avoir tendance à se bloquer en cas de freinage brutal. Les avantages de l'ABS ne sont plus disponibles. Lors d'un freinage brutal, le véhicule ne peut plus être dirigé et peut déraper.

Faire remédier à la cause du problème par un atelier.

Frein de stationnement manuel

Serrer toujours le frein de stationnement sans actionner le bouton de déverrouillage. Dans une pente ou dans une côte, le serrer aussi fort que possible.

Pour desserrer le frein de stationnement, soulever un peu le levier, appuyer sur le bouton de déverrouillage et abaisser complètement le levier.

Pour réduire les efforts d'actionnement du frein de stationnement, enfoncer en même temps la pédale de frein.

Témoin 114.

Serrage quand le véhicule est à l'arrêt

Tirer sur le commutateur (P) pendant environ une seconde, le frein de stationnement électrique est automatiquement serré avec une force adéquate. Pour un serrage maximal,

p. ex. en cas de stationnement avec une remorque ou dans une pente, tirer deux fois le commutateur (P)

Le frein de stationnement électrique est serré lorsque le témoin (P) s'allume.

Le frein de stationnement électrique peut toujours être actionné, même avec le contact coupé.

Ne pas actionner le frein de stationnement électrique trop souvent quand le moteur ne tourne pas, car cela déchargera la batterie.

Avant de quitter le véhicule, vérifier l'état du frein de stationnement électrique. Témoin (P) 114.

Desserrage

Mettre le contact. Garder la pédale de frein enfoncée, puis pousser le commutateur.

Aide au démarrage

En enforçant la pédale d'embrayage (boîte manuelle) ou en engageant un rapport (boîte automatique), puis en enforçant la pédale d'accélérateur, le frein de stationnement électrique se

desserre automatiquement. Ceci n'est pas possible quand le frein est tiré.

Cette fonction facilite aussi le démar rage en côte.

Des démarrages en trombe peuvent réduire la durée de vie des pièces d'usure.

Freinage dynamique en roulant

Quand le véhicule roule et que le commutateur (B) est gardé tiré, le frein de stationnement électrique décélérera le véhicule, mais ne s'appliquera pas de manière statique.

Dès que le commutateur (B) est relâché, le freinage dynamique s'arrête.

Défaillance

Le mode de défaillance du frein de stationnement électrique est signalé par un témoin et par un code chiffré ou un message affiché dans le centre d'informations du conducteur. Messages du véhicule 126.

Serrer le frein de stationnement : tirer et maintenir le commutateur pendant plus de 5 secondes. Si le témoin s'allume, le frein de stationnement électrique est serré.

Desserrer le frein de stationnement électrique : pousser et maintenir le commutateur (P) pendant plus de 2 secondes. Si le témoin (B) s'éteint, le frein de stationnement électrique est desserré.

Le témoin (B) clignote : le frein de stationnement électrique n'est pas totalement serré ou desserré. En cas de clignotement permanent, desserrer le frein de stationnement électrique, puis essayer à nouveau de le serrer.

Assistance au freinage

Lors d’un enforcement rapide et puissant de la pédale de frein, la force de freinage maximale (freinage d’urgence) est sollicitée automatiquement.

Maintenir une pression constante sur la pédale de frein aussi longtemps qu'un freinage maximal est nécessaire

Saissance. La force de freinage maximale est automatiquement réduite quand la pédale de frein est relâchée.

Aide au démarrage en côte

Le système aide à prévenir un recul intempestif lors d'un démar-rage en côte.

Lorsque la pédale de frein est relâchée à l'arrêt dans une pente, les freins restent serrés pendant deux secondes supplémentaires. Les freins se relâchent automatiquement dès que le véhicule commence à accélérer.

L'aide au démarrage en côte n'est pas active durant un arrêt.

Système antipatinage

Le système antipatinage (TC, Traction Control) est un composant de l'Electronic Stability Control.

Le TC améliore la stabilité de conduite lorsque c'est nécessaire, quels que soient le type de revêtement ou l'adhérence des pneus, empêchant ainsi les roues motrices de patiner.

Dès que les roues motrices commencent à patiner, la puissance délivrée par le moteur est réduite et la roue qui patine le plus est freinée individuellement. Ainsi, même sur chaussée glissante, la stabilité du véhicule est considérablement améliorée.

Le TC est fonctionnel dès que le t éteint.

Quand le TC est actif, clignote.

Attention

Ce dispositif de sécurité particulier ne doit pas vous pousser à adopter un style de conduite dangereux.

Adapter la vitesse aux conditions de circulation.

Témoin 116.

Désactivation

Le TC peut être désactivé quand le patinage des roues est requis : appuyer sur le bouton brièvement.

Le témoin s'allume.

Le TC est réactif en appuyant à nouveau sur le bouton R

Le TC est également reactif la prochaine fois que le contact est mis.

L'Electronic Stability Control (ESC) améliore la stabilité de la conduite lorsque c'est nécessaire, quel que soit le type de surface de revêtement ou l'adhérence des pneus. Il comprend également une fonction antipatinage.

Dès que le véhicule menace de déraper (sous-virage, survirage), la puissance du moteur est réduite et les roues sont freinées individuellement. Ainsi, même sur chaussée glissante, la stabilité du véhicule est considérablement améliorée.

L'ESC est fonctionnel dès que le témoin s'éteint.

Quand l'ESC est actif, 3 clignote.

Attention

Ce dispositif de sécurité particulier ne doit pas vous pousser à adopter un style de conduite dangereux.

Adapter la vitesse aux conditions de circulation.

Témoin 116.

Désactivation

Pour une conduite très sportive, l'ESC peut être désactivé : appuyer sur le bouton enfoncé pendant environ 7 secondes.

Le témoin s'allume.

L'ESC est réactivé en appuyant à nouveau sur le bouton . Si le système TC a été désactivé précédemment, le TC et l'ESC sont tous deux reactivés.

L'ESC est également reactiver la prochaine fois que le contact est mis.

Flex ride

Le châssis mécatronique Flex Ride permet au conducteur de sélectionner parmi trois modes de conduite :

Mode SPORT: appuyer sur le bouton SPORT, la LED s'allume. Mode TOUR: appuyer sur le bouton TOUR, la LED s'allume. Mode normal: aucun des deux boutons SPORT et TOUR n'est enforcé, aucune LED n'est allumée.

La déactivation des modes SPORT et TOUR s'effectue en appuyant une fois de plus sur le bouton correspondant.

Chaque mode du Flex Ride met en réseau les systèmes électroniques suivants :

• Contrôle électronique de l'amortissement. Commande de la pédale d'accélérateur.

Commande de la direction. Boîte de vitesses automatique.

Mode Sport

Les réglages des systèmes sont adaptés à un style de conduite plus sportif :

la suspension des amortisseurs devient plus dure pour offrir un meilleur contact avec la surface de la chaussée; - le moteur réagit plus rapidement à la pédale d'accélérateur; l'assistance de la direction est réduite;

Les moments de changement de rapport de la boîte automatique ont lieu plus tardivement; - avec le mode SPORT activé, l'éclairage des principaux instruments passe du blanc au rouge.

Mode TOUR

Les réglages des systèmes sont adaptés à un style de conduite plus confortable :

la suspension des amortisseurs réagit plus mollement; la pédale d'accélérateur réagit selon les réglages standard;

l'assistance de direction est normale; les moments de changement de rapport de la boîte automatique ont lieu de manière plus souple; l'éclairage des principaux instruments est blanc.

Mode normal

Tous les réglages des systèmes correspondent aux valeurs standard.

Commande du mode de conduite

Au sein de chaque mode de conduite sélectionné manuellement (SPORT, TOUR ou normal), la commande de mode de conduite (DMC) détecte et analyse en permanence les caractéristiques réelles de conduite, les réactions du conducteur et l'état dynamique actif du véhicule. Si nécessaire, le module de commande de la DMC change automatiquement les réglages au sein du mode de conduite sélectionné ou, si de grandes variations sont détectées, le mode de conduite est modifié en ce qui concerne la longueur des variations.

Si, par exemple, le mode Normal est sélectionné et que la DMC détecte un style de conduite sportif, la DMC modifie plusieurs réglages du mode normal en réglages sportifs. La DMC passe en mode SPORT en cas de style de conduite très nettement sportif.

Si, par exemple, le mode TOUR est sélectionné et qu'un coup de frein soudain est nécessaire sur une route sinueuse, la DMC va détecter l'état dynamique du véhicule et va changer les réglages de la suspension en mode SPORT afin d'améliorer la stabilité du véhicule.

Quand les caractéristiques de conduite ou l'état dynamique du véhicule revient dans l'état initial, la DMC réétablit les réglages du mode de conduite préalablement sélectionné.

Réglages personnalisés du mode sport

Le conducteur peut sélectionner les fonctions du mode SPORT quand le bouton SPORT est enfoncé. Ces réglages peuvent être modifiés dans le menu Réglages de l'affichage d'informations. Personnalisation du véhicule 134.

Attention

Les systèmes d'assistance au conducteur ont été conçus pour aider le conducteur et ne remplacent absolument pas sa vigilance. Le conducteur assume la pleine responsabilité de sa conduite.

En cas d'emploi des systèmes d'assistance au conducteur, rester attentif aux conditions de circulation actuelles.

Régulateur de vitesse

Le régulateur de vitesse peut mémoriser et maintenir des vitesses allant de 30 à 200 km/h. Descentes et montées peuvent provoquer des écarts par rapport à la vitesse mémorisée.

Pour des raisons de sécurité, le régulateur de vitesse ne peut être activé qu'après que vous ayez appuyé une

une fois sur la pédale de frein. Une activation dans le premier rapport n'est pas possible.

Ne pas activer le régulateur de vitesse lorsqu'une vitesse constante n'est pas conseillée.

Avec une boîte automatique, n'activez le régulateur de vitesse qu'en mode automatique.

Témoi 119.

Mise en marche

Appuyer sur le bouton , le témoin s'allume en blanc sur le combiné d'instruments.

Activation

Accélérer jusqu'à la vitesse désirée et tourner la molette sur SET/- ; la vitesse actuelle est mémorisée et maintenue. Le témoin s'allume en vert sur le combiné d'instruments. La pédale d'accélérateur peut être relâchée.

Il est possible d'augmenter la vitesse en enfonçant la pédale d'accélérateur. Après relâchement de la pédale d'accélérateur, la vitesse mémorisée est rétablie.

Le régulateur de vitesse reste activé pendant le changement de vitesse.

Augmentation de la vitesse

Avec le régulateur de vitesse activé, maintenir la molette sur RES/+ ou la tourner brièvement plusieurs fois sur RES/+ : la vitesse augmente en continu ou pas à pas.

En variante, accélérer jusqu'à la vitesse souhaitée et la maintenir en tournant la molette sur SET/-.

Diminution de la vitesse

Avec le régulateur de vitesse activé, (ou la tourner brièvement plusieurs fois sur SET/) : la vitesse diminue en continu ou pas à pas.

Désactivation

Appuyer sur le bouton, le témoin s'allume en blanc sur le combiné d'instruments. Le régulateur de vitesse est désactivé. La dernière vitesse réglée utilisée est mémorisée pour la reprise de la vitesse plus tard.

Désactivation automatique :

vitesse du vehicule inférieure a 30km / h vitesse du vehicule supérieure à 200 km/h; ■ actionnement de la pédale de frein; ■ actionnement de la pédale d'embrayage pendant quelques secondes; ■ levier sélecteur en position N;

■ régime moteur très bas; - le système antipatinage ou l'Electronic Stability Control est entré en fonctionnement.

Reprise de la vitesse mémorisée

Tourner la molette sur RES/+ à une vitesse supérieure à 30 km/h. La vitesse mémorisée sera reprise.

Désactivation

Appuyer sur le bouton, le témoin s'éteint sur le combiné d'instruments. La vitesse mémorisée est effacée.

Appuyer sur le bouton pour activer le limiteur de vitesse ou couper le contact arrête également le régulateur de vitesse et efface la vitesse mémorisée.

Limiteur de vitesse

Le limiteur de vitesse empêche le véhicule de dépasser une vitesse maximale prédéfinie.

La vitesse maximale peut etre reglee a une vitesse supérieure a 25km / h Le conducteur peut uniquement accelerer jusqu'a la vitesse predefeterminee. Les écarts par rapport a la vitesse limite peuvent se produire lors de la conduite du vehicule en descendant une pente.

La limitation de vitesse prédéterminée est affichée sur la ligne supérieure du centre d'informations du conducteur, lorsque le système est activé.

Activation

Appuyer sur le bouton Si le régulateur de vitesse adaptatif ou le régulateur de vitesse ont été activés au-paravant, il est désactivé lorsque le limiteur de vitesse est actif et le témoins s'éteint.

Réglage de la limitation de vitesse

Lorsque le limiteur de vitesse est activé, maintenir la molette tournée sur RES/+ ou tourner brièvement sur RES/+ de manière répétitive jusqu'à ce que la vitesse maximale souhaitée soit affichée sur le centre d'informations du conducteur.

Une autre solution est d'accélérer jusqu'à la vitesse désirée et de tourner brièvement la molette sur SET/: la vitesse actuelle est mémorisée comme la vitesse maximale. La limitation de vitesse est affichée sur le centre d'informations du conducteur.

Changer la limitation de vitesse

Lorsque le limiteur de vitesse est activé, tourner le bouton molette sur RES/+ pour augmenter ou sur SET/- pour diminuer la vitesse maximale souhaitée.

Dépassement de la limitation de vitesse

En cas d'urgence, il est possible de dépasser la limitation de vitesse en enfonçant fermement la pédale d'accélérateur au-delà du point de résistance.

La vitesse limitée clignotera sur le centre d'informations du conducteur et un carillon se fera entendre pendant cette période.

Relâcher la pédale d'accélérateur et la fonction de limitation de vitesse est réactivée lorsque une vitesse inférieure à la vitesse limite est atteinte.

Désactivation

Appuyer sur le bouton : le limiteur de vitesse est désactivé et le véhicule peut être conduit sans limitation de vitesse.

La vitesse limitée est mémorisée et un message correspondant apparaît dans le centre d'informations du conducteur.

Reprise de la vitesse limite

Tourner la molette de réglage sur RES/+. La limitation de vitesse mémorisée sera reprise.

Mise à l'arrêt

Appuyer sur le bouton, l'indication de limitation de vitesse s'éteint sur le centre d'informations du conducteur. La vitesse sauvegardée est effacée.

En appuyant sur le bouton pour activer le régulateur de vitesse adaptatif ou le régulateur de vitesse ou en coupant le contact, le limiteur de vitesse est également désactivé et la vitesse mémorisée est effacée.

Régulateur de vitesse adaptatif

Le régulateur de vitesse adaptatif est une amélioration du régulateur de vitesse traditionnel avec une fonction supplémentaire permettant de maintenir une certaine distance avec le véhicule qui précède.

Le régulateur de vitesse adaptatif ralentit automatiquement le véhicule lorsqu'il approche un véhicule se déplaçant beaucoup plus lentement. Il règle alors la vitesse du véhicule pour suivre le véhicule devant à la distance vers l'avant sélectionnée. La vitesse

du véhicule augmente ou diminue pour suivre le véhicule à l'avant, mais ne dépassera pas la vitesse réglée. Il peut appliquer un freinage limité avec les deux stops activés.

Le régulateur de vitesse adaptatif peut mémoriser et maintenir des vitesses supérieures à 50 km/h environ et il peut freiner automatiquement pour suivre un véhicule roulant plus lentement à l'avant jusqu'à une vitesse minimale de 30 km/h.

Le régulateur de vitesse adaptatif utilise un capteur de radar pour détecter le véhicule à l'avant. Si aucun véhicule n'est détecté dans la voie, le régulateur de vitesse adaptatif se comportera comme un régulateur de vitesse traditionnel.

Pour des raisons de sécurité, le système peut uniquement être activé après le premier enfoncement de la pédale de frein après que le contact a été mis. Une activation dans le premier rapport n'est pas possible.

Il est conseillé d'utiliser principalement le régulateur de vitesse adaptatif sur de longues routes droites comme des autoroutes ou des routes de campagne avec une circulation régulière. Ne pas activer le système lorsque le maintien d'une vitesse constante n'est pas conseillé.

Témoin 119, 119.

Attention

L'attention complète du conducteur est exigée à tout moment pendant la conduite du véhicule avec le régulateur de vitesse adaptatif. Le conducteur doit garder le contrôle constant du véhicule, car la pédale de frein, la pédale de l'accélérateur et le commutateur d'an-

La pédale de frein, la pédale de l'accélérateur et le commutateur d'annulation ont la priorité sur toute opération du régulateur de vitesse adaptatif.

Mise en marche

Appuyer sur le bouton pour activer le régulateur de vitesse adaptatif. Le témoin s'allume en blanc.

Activation en réglant la vitesse

Le régulateur de vitesse adaptatif peut être activé entre 50 km/h et 180 km/h.

Accélérer jusqu'à la vitesse désirée et tourner la molette sur SET/- ; la vitesse actuelle est mémorisée et maintenue. Le témoin s'allume en vert.

Le symbole de régulateur de vitesse adaptatif, le réglage de la distance vers l'avant et la vitesse réglée sont affichés sur la ligne supérieure du centre d'informations du conducteur.

La pédale d'accélérateur peut être relâchée. Le régulateur de vitesse adaptative reste activé après un changement de vitesse.

Pour afficher la page de contrôle du régulateur de vitesse adaptatif sur le centre d'informations du conducteur, appuyer sur le bouton MENU de la manette de clignotant et régler la molette de réglage pour sélectionner la page de contrôle du régulateur de vitesse adaptatif.

Annulation de la vitesse réglée

Il est toujours possible de conduire à des vitesses plus élevées que la vitesse réglée sélectionnée en appuyant sur la pédale de l'accélérateur. Lorsque la pédale de frein est relâchée, le véhicule revient à la dis

distance souhaitée si un véhicule plus lent est à l'avant. Sinon, il revient sur la vitesse mémorisée.

Une fois que le système est activé, le régulateur de vitesse adaptatif ralentit ou freine s'il détecte un véhicule à l'avant qui est plus lent ou plus proche que la distance vers l'avant souhaitée.

Attention

Une accélération de la part du conducteur désactive le freinage par le système. Ceci est indiqué par un avertissement apparaisant dans le Centre d'informations du conducteur.

Augmentation de la vitesse

Avec le régulateur de vitesse adaptatif activé, maintenir le bouton molette tourné sur RES/+ : augmente la vitesse continuellement en grands incréments, ou activer à plusieurs reprises RES/+ : augmente la vitesse en petits incréments.

Si, avec le régulateur de vitesse adaptatif activé, le véhicule est conduit plus rapidement que la vitesse souhaitiée, par exemple après avoir enfoncé la pédale d'accélérateur, alors la vitesse actuelle peut être mémorisée et maintenue en tournant la molette sur SET/-.

Diminution de la vitesse

Avec le régulateur de vitesse adaptatif activé, maintenir la molette tournée sur SET/ - diminue la vitesse continuellement en grands increments ou activer à plusieurs reprises SET/ - diminue la vitesse en petits increments.

Si, avec le régulateur de vitesse adaptatif activé, le véhicule est conduit plus lentement que la vitesse souhaitiée, par exemple à cause d'un véhicule roulant plus lentement à l'avant, alors la vitesse actuelle peut être mémorisée et maintenue en tournant la molette sur SET/-.

Reprise de la vitesse mémorisée

Si le système est en marche, mais n'est pas actif, tourner alors le bouton molette sur RES/+ à une vitesse supérieure à 50 km/h pour émémoriser la vitesse.

Réglage de distance vers l'avant

Lorsque le régulateur de vitesse adaptatif détecte un véhicule se déplaçant plus lentement dans la voie, il réglera la vitesse du véhicule pour maintenir la distance vers l'avant sélectionnée par le conducteur.

La distance vers l'avant peut être réglée sur proche, moyen, ou éloigné.

Appuyer sur le bouton , le réglage actuel est affiché sur le centre d'informations du conducteur. Appuyer de nouveau sur le bouton pour changer la distance vers l'avant. Le réglage est également affiché sur la ligne supérieure du centre d'informations du conducteur.

La distance vers l'avant sélectionnée est indiquée par les barres de distance remplies sur la page du régulateur de vitesse adaptatif.

Il est à noter que le réglage de distance à l'avant est partagé avec le réglage de sensibilité de l'alerte de collision avant.

Exemple : Si le réglage 3 (éloigné) est sélectionné, alors le conducteur est averti plus tard d'une collision possible. Il en est de même si le régulateur de vitesse adaptatif est inactif ou arrêté.

Attention

Le conducteur accepte la complète responsabilité de la distance vers l'avant en se basant sur les conditions de visibilité, météorologiques et de circulation.

Détection d'un véhicule à l'avant

Le témoin de « véhicule à l'avant » allumé en vert s'affiche sur le compteur de vitesse lorsque le système a détecté un véhicule sur la voie de circulation.

Si ce symbole n'apparaît pas, ou n'apparaît que brièvement, le régulateur de vitesse adaptatif ne réagira pas aux véhicules qui précédent.

Désactivation

Le régulateur de vitesse adaptatif est désactivé par le conducteur lorsque :

le bouton est enfoncé, la pédale de frein est enfoncée, la pédale d'embrayage est enfoncée pendant plus de quatre secondes, - le levier sélecteur de la boîte de vitesses automatique est déplacé sur N.

Le système est également automatiquement désactivé lorsque :

le véhicule ralentit à une vitesse inférieure à 45 km/h ou accélère à une vitesse supérieure à 190 km/h, le système antipatinage est opéré pendant plus de 20 secondes, - le dispositif Electronic Stability Control fonctionne,

• Il n'y a pas de circulation et rien n'est détecté sur les côtes de la route pendant plusieurs minutes. Dans ce cas, il n'y a pas d'écho radar et le capteur peut indiquer qu'il est bloqué, le système de freinage en cas de collision imminente serre les freins, le capteur de radar est bloqué par de la glace ou un film d'eau,
• Une défaillance est détectée dans le radar, le moteur ou le système de freinage.

Lorsque le régulateur de vitesse adaptatif est désactivé automatiquement, le témoin s'allume en blanc et un symbole d'advertissement est affiché comme un message contextuel sur le centre d'informations du conducteur.

La vitesse mémorisée est maintenue.

Attention

Lorsque le régulateur de vitesse adaptatif est désactivé, le conducteur doit prendre le contrôle du moteur et du freinage.

Désactivation

Appuyer sur le bouton pour désactiver le régulateur de vitesse adaptatif. Le témoin s'éteint. La vitesse mémorisée est effacée.

Couper le contact coupe également le régulateur de vitesse adaptatif et annule la vitesse mémorisée.

Attention du conducteur

Utiliser le régulateur de vitesse adaptatif avec précaution sur les routes de montagne ou les routes sinueuses, car il peut perdre le véhicule à l'avant et a besoin de temps pour le détecter à nouveau. - Ne pas utiliser le système sur des routes glissantes, car il peut créer des changements rapides d'adhérence de pneu (patinage) et le conducteur peut alors perdre le contrôle du véhicule. - Ne pas utiliser le régulateur de vitesse adaptatif lorsqu'il pleut, neige ou dans des conditions extrêmement poussiéreuses, car le capteur de radar peut être recouvert par un film d'eau, de poussière, de givre ou de neige. Ceci réduit ou interrompt complètement la visibilité. En cas de blocage de capteur, nettoyer le couvercle du capteur.

Limites du système

La force de freinage automatique du système ne permet pas de freinage important et le niveau de freinage peut ne pas être suffisant pour éviter une collision. - À propos un changement de file inattendu, le système a besoin d'un certain temps pour détecter le véhicule suivant en avant. Donc si un nouveau véhicule est détecté, le système peut accélérer au lieu de ralentir. Le régulateur de vitesse adaptatif ignore la circulation roulant en sens inverse. Le régulateur de vitesse adaptatif ne freine pas pour les véhicules à l'arrêt, les piétons ou les animaux.

Virages

Le régulateur de vitesse adaptatif calcule une voie estimée, basée sur la force centrifuge. Cette voie estimée considère la caractéristique de courbe réelle, mais ne peut pas considérer un changement de courbe future. Le système peut perdre le véhicule à l'avant ou considérer un véhicule qui n'est pas dans la voie actuelle. Ceci peut se réduire lors de l'entrée ou la sortie d'un virage ou si le virage devient plus prononcé ou moins prononcé. Si plus aucun véhicule à l'avant n'est détecté, le témoin s'éteindra.

Si la force centrifuge est trop importante dans un virage, le système ralentit légèrement le véhicule. Ce niveau de freinage n'est pas conçu pour éviter le patinage en sortie de virage. C'est au conducteur qu'incombe la responsabilité de réduire la vitesse sélectionnée avant d'entrer dans un virage et, de manière générale, d'adapter la vitesse au type de route et aux limitations de vitesse existantes.

Autoroutes

Sur autoroute, adapter la vitesse réglée à la situation et à la météo. Il faut toujours tenir compte que le régulateur de vitesse adaptatif a un champ de vision limité, un niveau de freinage limité et un certain temps de réaction pour vérifier si un véhicule est sur la voie de circulation ou pas. Le régulateur de vitesse adaptatif peut ne pas être capable de freiner le véhicule à temps pour éviter une collision avec un véhicule beaucoup plus lent ou après un changement de file. Ceci est tout particulièrement vrai si le véhicule est conduit à une vitesse élevée ou si la visibilité est réduite en raison des conditions climatiques.

Lors de l'entrée ou de la sortie d'une autoroute, le régulateur de vitesse adaptatif peut perdre le véhicule se

trouvant à l'avant et accélérer à la vitesse réglée. Pour cette raison, diminuer la vitesse réglée avant de quitter ou de prendre l'autoroute.

Changements de file de véhicule

Si un autre véhicule entre dans la même voie de circulation, le régulateur de vitesse adaptatif considérera le véhicule lorsqu'il est complètement sur votre voie. Être prêt à agir et enforcer la pédale de frein, si un freinage plus rapide est nécessaire.

Considérations à prendre en compte en pente et lors du remorquage

La performance du système en pentes et lors du remorquage est fonction de la vitesse du véhicule, de la charge du véhicule, des conditions de circulation et de la pente de la route. Il peut ne pas détecter un véhicule dans la même voie lors de la conduite sur des pentes. Sur des pentes raides, la pédale de l'accélérateur peut avoir à être utilisée pour maintenir la vitesse du véhicule. En descendant une pente, tout spécialement en cas de remorquage, le frein peut avoir à être utilisé pour maintenir ou réduire la vitesse.

Il est à noter que serrer les freins désactive le système. Il n'est pas recommandé d'utiliser le régulateur de vitesses adaptatif sur des pentes raides tout spécialement en remorquage.

Radar

Le radar est monté derrière la calandre du radiateur sous l'emblème de la marque.

Attention

L'unité de radar a été alignée avec précision en usine. Dès lors, après un accident frontal, ne pas utiliser le système. Le pare-chocs avant peut sembler intact, mais le capteur derrière le pare-chocs peut

avoir bougé et ne pas réagir correctement. Après un accident, tous les jours, demander à un atelier de vérifier et de corriger la position du capteur de régulateur de vitesse adaptatif.

Réglages

Les réglages peuvent être modifiés dans le menu Préparation collision de personnalisation du véhicule 134.

Défaillance

Si le régulateur de vitesse adaptatif ne fonctionne pas en raison de conditions provisoires (par ex, blocage par de la glace) ou s'il y a une erreur de système permanente, un message est alors affiché sur le centre d'informations du conducteur.

Messages du véhicule 126.

Alerte de collision avant

L'alerte de collision avant peut aider à éviter ou réduire les dommages causés par une collision frontale. Si un véhicule directement devant est approché trop rapidement, un carillon d'avertissement retentit et une alarme est affichée sur le centre d'informations du conducteur.

Le symbole de véhicule à l'avant allumé en vert s'affiche sur le compteur de vitesse lorsque le système a détecté un véhicule sur la voie de circulation. La pré-condition est que l'alerte de collision avant est activée dans le menu de personnalisation du véhicule 134 ou qu'elle n'est pas désactivée par le bouton (en fonction du système, voir plus bas).

En fonction de l'équipement du véhicule, deux variantes sont disponibles pour l'alerte de collision avant :

• Alerte de collision avant basée sur un système de radar

sur les véhicules équipés du régulateur de vitesse adaptatif 185.

• Alerte de collision avant basée sur un système de caméra avant

sur les véhicules sans régulateur de vitesse traditionnel 182.

Alerte de collision avant basée sur un système de radar

Le système utilise le capteur de radar derrière la calandre de radiateur pour détecter le véhicule directement devant, dans la même voie, à une distance max. de 150 mètres.

Activation

L'alerte de collision avant opère automatiquement à une vitesse supérieure à celle de la marche à pied, pourvu que le réglage Préparation collision ne soit pas désactivé dans le menu de personnalisation du véhicule 134.

Sélection de la sensibilité de l'alerte. L'alerte peut être réglée sur proche, moyen, ou éloigné.

Appuyer sur le bouton , le réglage actuel est affiché sur le centre d'informations du conducteur. Appuyer de nouveau sur le bouton pour changer la sensibilité de l'alerte. Le réglage est également affiché sur la ligne supérieure du centre d'informations du conducteur.

Il est à noter que le réglage de sensibilité de temporisation d'alerte est partagé avec le réglage de la distance vers l'avant du régulateur de vitesse adaptatif. Donc modifier la sensibilité de la temporisation d'alerte change le réglage de distance vers l'avant du régulateur de vitesse adaptatif.

Alerter le conducteur

Lors de l'approche trop rapide d'un autre véhicule, la page d'alerte de collision sera affichée sur le centre d'informations du conducteur. En même temps, un carillon d'avertissement se fait entendre. Enfoncer la pédale de frein, si cela est exigé par la situation.

Réglages

Les réglages peuvent être modifiés dans le menu Préréglages de personnalisation du véhicule 134.

Alerte de collision avant basée sur un système de caméra avant

L'alerte de collision avant utilise le système de-camera avant dans le pare-brise pour détecter un véhicule directement devant, sur la même voie, jusqu'à une distance d'environ 60 mètres.

Activation

L'alerte de collision avant opère automatiquement à une vitesse supérieure à 40 km/h, si elle n'est pas désactivée par le bouton, voir ci-dessous.

Sélection de la sensibilité de l'alerte. L'alerte peut être réglée sur proche, moyen, ou éloigné.

Appuyer sur le bouton, le réglage actuel est affiché sur le centre d'informations du conducteur. Appuyer de nouveau sur le bouton pour changer la sensibilité de l'alerte.

Alerter le conducteur

Lors de l'approche trop rapide d'un autre véhicule, la page d'alerte de collision sera affichée sur le centre d'informations du conducteur. En même temps, un carillon d'avertissement se fait entendre. Enfoncer la pédale de frein, si cela est exigé par la situation.

Désactivation

Le système peut être désactivé. Appuyer sur le bouton au moins autant de fois que le message suivant s'affiche sur le centre d'informations du conducteur.

Attention

Une alerte de collision avant est simplement un système d'avis et n'applique pas les freins. Lors de l'approche trop rapide d'un autre véhicule, il se peut qu'il n'y ait pas assez de temps pour éviter une collision.

Le conducteur accepte la complète responsabilité de la distance vers l'avant en se basant sur les conditions de visibilité, météorologiques et de circulation.

L'attention complète du conducteur est exigée à tout moment pendant la conduite du véhicule. Le conducteur devra toujours être prêt agir et appliquer les freins.

Limitations du système

Le système est conçu pour détecter uniquement les véhicules, mais il peut également réagir à d'autres objets métalliques.

Dans les cas suivants, l'alerte de collision avant peut ne pas détecter un véhicule à l'avant ou la performance du capteur est limitée :

sur des routes sinueuses, lorsque le temps limite la visibilité, par exemple en cas de brouillard, pluie ou neige, lorsque le capteur est bloqué par de la neige, glace, neige fondante, boue ou saletés ou en cas de dommages sur le pare-brise.

Indication de distance vers l'avant

L'indication de distance vers l'avant affiche la distance à un véhicule se déplaçant en avant. Le système utilise, en fonction de l'équipement du véhicule, le radar derrière la calandre du radiateur ou la caméra avant du pare-brise pour détecter la distance.

d'un véhicule directement devant dans votre voie de circulation. Il est activé à des vitesses supérieures à 40 km/h.

Lorsqu’un véhicule est détecté à l’avant, la distance est indiquée en secondes et affichée sur une page du centre d’informations du conducteur 119. Appuyer sur le bouton MENU de la manette des clignotants pourCHOISIR Menu informations véhicule et tourner la molette de réglage pourCHOISIR la page d’indication de distance vers l’avant.

La distance minimale indiquée est de 0,5 s.

S'il n'y a pas de véhicule à l'avant ou si le véhicule à l'avant est hors de portée, deux tirets sont indiqués : - - s.

Freinage d'urgence actif

Le freinage d'urgence actif peut aider à réduire les dommages pouvant être le résultat de collisions avec des véhicules et des obstacles directement devant, lorsqu'une collision peut ne plus être évitée par un freinage manuel ou par un braquage. Avant que le freinage d'urgence actif ne soit appliqué, le conducteur est averti par une alerte de collision avant 193.

La fonction utilise diverses entrées (par ex. capteur de radar, pression de freinage, vitesse du véhicule) pour calculer la probabilité d'une collision frontale.

Le freinage d'urgence actif opère automatiquement à une vitesse supérieure à la marche à pied, pourvu que le réglage Préparation collision ne soit pas désactivé dans le menu de personnalisation du véhicule 134.

Le système se compose de :

Système de préparation au freinage Freinage automatique d'urgence Assistance au freinage avec vision vers l'avant

Attention

Ce système n'est pas destiné à remplacer la responsabilité du conducteur pour la conduite du véhicule et l'observation de la route. Sa fonction est limitée uniquement à un usage complémentaire. Le conducteur devra continuer à enfoncer la pédale de frein lorsque la situation le commande.

Système de préparation au freinage

Lorsque l'approche d'un véhicule se trouvant devant est tellement rapide qu'une collision est presque inévitable, le système de préparation de frein pressurisée légèrement les

freins. Ceci permet de réduire le temps de réponse, lorsqu’un freinage manuel ou automatique est exigé. Le système de freinage est préparé de manière à ce que le freinage puisse se produire plus rapidement.

Freinage automatique d'urgence

Après la préparation des freins et juste avant la collision imminente, cette fonction applique automatiquement un freinage limité afin de réduire la vitesse d'impact de la collision.

Assistance au freinage avec vision vers l'avant

Outre la préparation des freins et le freinage automatique d'urgence, la fonction d'assistance au freinage avec vision vers l'avant rend l'assistance au freinage plus sensible. De cette manière, appuyer légèrement sur la pédale de frein a immédiatement pour résultat un freinage brusque. Cette fonction aide le conducteur à freiner plus rapidement et plus fortement avant une collision imminente.

Attention

Le freinage d'urgence actif n'est pas conçu pour appliquer un freinage brusque indépendant ou pour éviter automatiquement une collision. Il est conçu pour réduire la vitesse du véhicule avant la collision. Il peut ne pas réagir avec des véhicules à l'arrêt, des piétons ou des animaux. Après un changement de file inattendu, le système a besoin d'un certain temps pour détecter le véhicule suivant en avant.

L'attention complète du conducteur est exigée à tout moment pendant la conduite du véhicule. Le conducteur devra toujours être prêt à agir et à freiner et à braquer afin d'éviter les collisions. Le système est conçu pour fonctionner avec tous les occupants portant les ceintures de sécurité.

Limitations du système

Le freinage d'urgence actif est limité ou ne fonctionne pas en cas de pluie, neige ou un niveau de poussières élevé, car le capteur du radar peut être recouvert par un film d'eau, de poussière, de glace ou de neige. En cas de blocage de capteur, nettoyer le couvercle du capteur.

Dans des cas très rares, le système de freinage d'urgence actif peut fournir un court freinage automatique lorsque cela ne semble pas nécessaire, par exemple en raison de panneaux de signalisation routière dans un virage ou des véhicules sur l'autre voie. C'est une opération acceptable, le véhicule n'a pas besoin d'entretien. Appuyer fermement sur la pédale de frein pour annuler le freinage automatique.

Réglages

Les réglages peuvent être modifiés dans le menu Préparation collision de personnalisation du véhicule 134.

Défaillance

En cas de demande d'un service de système, un message est affiché sur le centre d'informations du conducteur.

Si le système ne fonctionne pas comme il le devrait, les messages du véhicule sont affichés sur le centre d'informations du conducteur. Messages du véhicule 126.

Aide au stationnement

L'aide au stationnement facilite les manœuvres en mesurant la distance entre le véhicule et les obstacles et en émettant des signaux sonores. C'est toutefois le conducteur qui reste pleinement responsable de la manœuvre de stationnement.

Le système comporte quatre détecteurs de stationnement à ultrasons sur chacun des pare-chocs, avant et arrière.

Le système utilise deux fréquences différentes pour les capteurs avant et arrière, respectivement, chacun avec un son différent.

TémoiP 115.

Bouton

L'aide au stationnement est activée et désactivée en appuyant sur le bouton d'aide au stationnement ^. Si le véhicule est équipé d'une aide au stationnement et d'un système avancé d'assistance au stationnement 202, utilisent tous les deux le même bouton pour opérer les systèmes.

Pour activer ou désactiver l'aide au stationnement, appuyer une fois brièvement sur le bouton ^. Pour activer ou désactiver le système avancé d'assistance au stationnement, appuyer sur le bouton ^ pendant environ une seconde.

Si un système est activé, on peut permuter entre les deux systèmes en appuyant sur le bouton plus ou moins longtemps.

Activation

Le système est automatiquement activé quand la marche arrière est engagée.

L'aide au stationnement avant peut aussi être activée à faible vitesse en appuyant brièvement sur le bouton d'aide au stationnement ^

Une LED allumée dans le bouton de l'aide au stationnement indique que le système est prêt à fonctionner.

Indication

Le système avertit le conducteur par des signaux acoustiques qu'il y a des obstacles présents devant ou derrière le véhicule. En fonction du capteur qui est le plus proche d'un obstacle, un signal sonore des capteurs respectifs se fera entendre. L'intervalle entre les signaux sonores se réduit au fur et à mesure que le véhicule se rapproche de l'obstacle. Quand la distance est inférieure à 30 cm, le signal sonore est continu.

La distance jusqu'aux obstacles peut également être affichée sur le centre d'informations du conducteur 119.

Sur les modèles avec affichage de niveau supérieur, la distance par rapport à un obstacle avant est indiquée par des segments variants.

Sur le modèle avec affichage de niveau supérieur-combi, la distance par rapport à un obstacle avant et arrêté est indiquée par les lignes de distance changeantes autour du véhicule.

L'indication de la distance sur l'affichage peut être interrompue par des messages du véhicule de plus grande importance. Une fois que l'indication de distance a été remplacée par un message du véhicule, la distance

n'est plus indiquée jusqu'à ce que l'aide au stationnement soit de nouveau activée.

Désactivation

Désactiver le système en appuyant brièvement sur le bouton d'aide au stationnement

La LED dans le bouton s'éteint et Aide stationnement désactivée est affichée dans le centre d'informations du conducteur.

Le système est désactivé automatiquement lorsqu'une certaine vitesse est dépassée.

Si le bouton P _ est enfoncé une fois au cours d'un cycle d'allumage, l'aide au stationnement est toujours réactif quand la vitesse du véhicule descend sous une certaine valeur.

Défaillance

En cas de défaillance dans le système, P' s'allume ou un message est affiché sur le centre d'informations du conducteur.

Si le système ne fonctionne pas en raison de conditions temporaires telles que de la neige recouvrant les capteurs, P s'allume ou un message est affiché sur le centre d'informations du conducteur.

Messages du véhicule 126.

Attention

Différentes surfaces réfléchissantes d'objets ou de vêtements ainsi que des sources externes de parasites peuvent, dans des conditions particulières, empêcher le système de reconnaître des obstacles.

Une attention particulière doit être accordée aux obstacles bas qui peuvent endommager la partie inférieure du pare-chocs.

Avertissement

Les performances du capteur peuvent être dégradées par la présence de glace ou de neige, par ex., sur le capteur.

Les performances du système d'aide au stationnement peuvent être réduites en raison de la charge élevée.

Des conditions spécifiques s'appliquent si des véhicules de plus grande taille sont impliqués (p. ex. véhicules tout terrain, fourgonnette, camionnette). L'identification d'objet dans la partie supérieure du véhicule ne peut pas être garantie.

Des objets offrant une section transversale de réflexion fort étroite, tels que des objets étroits ou des matériaux coulps, peuvent ne pas être détectés par le système.

L'aide au stationnement ne détectora pas des objets hors de sa plage de détection.

Remarque

Le système d'aide au stationnement détecte automatiquement un dispositif d'attelage monté en usine. Il est désactivé quand la fiche est branchée.

Le capteur pourrait détecter un objet fictif (écho parasite) causé par des parasites externes acoustiques ou mécaniques.

Système avancé d'assistance au stationnement

Le système avancé d'assistance au stationnement guide le conducteur dans un emplacement de parking en lui donnant des instructions sur le centre d'informations du conducteur et en émettant des signaux acoustiques. C'est toutefois le conducteur qui reste pleinement responsable d'accepter ou pas l'emplacement de parking proposé par le système et responsable de la manoeuvre de stationnement.

Le système utilise les capteurs du système d'aide au stationnement en combinaison avec deux capteurs additionnels des deux côtés des pare-chocs avant et le pare-chocs arrière.

Bouton

Le système avancé d'assistance au stationnement et l'aide au stationnement 199 utilisent tous les deux le même bouton pour opérer les systèmes. Pour activer ou désactiver l'aide au stationnement, pousser une fois brièvement le bouton. Pour activer ou

désactiver le système avancé d'assistance au stationnement, pousser le bouton pendant environ une seconde.

Si un système est activé, on peut permuter entre les deux systèmes en poussant le bouton plus ou moins longtemps.

Activation

Lors de la recherche d'un emplacement de parking, le système doit être activé en poussant le bouton @pendant environ une seconde.

Le système peut uniquement être activé à une vitesse maximale de 30 km/h et le système recherche une place de parking à une vitesse maximale de 30 km/h.

La distance parallèle maximale autorisée entre le véhicule et la rangée des véhicules stationnés est de 1,8 m.

Remarque

Avant d'utiliser le système avancé d'assistance au stationnement pour la première fois, le véhicule doit être conduit au moins pendant 40 km pour établir automatiquement le système.

Fonctionnement

Quand le véhicule passe le long d'une rangée de voitures et que le système est activé, le système avancé d'assistance au stationnement commence à rechercher une place de parking ajustée. Lorsqu'une place ajustée est trouvée, une information de retour visuelle s'affiche sur le centre d'informations du conducteur et un signal acoustique est donné.

La suggestion de la place de stationnement du système est acceptée quand le véhicule est arrêté par le conducteur dans les 10 mètres après l'émission du message Stop. Le système calcule le trajet optimal pour stationner dans l'emplacement de parking. Ensuite, il guide le conducteur dans l'emplacement en lui donnant des instructions détaillées.

Les instructions sont :

une remarque si la vitesse dépasse 30 km/h ; la demande d’arrêter le véhicule quand un emplacement de parking a été détecté ; - le sens de la conduite pendant la manoeuvre de stationnement ; la position du volant pendant le stationnement ; - l'affichage d'une barre de progression pour certaines instructions.

Une manœuvre de stationnement réussie est signalée par le symbole de position de fin.

Si le conducteur n'arrête pas le véhicule dans les 10 mètres après que le système ait proposé un emplacement, le système commence à chercher un autre emplacement de parking ajusté.

Changement du capot de stationnement

Le système est configuré pour rechercher des places de parking du côté passager. Pour détecter une place de stationnement du côté du conducteur, passer l'indicateur du côté du conducteur.

Priorités d'affichage

Après avoir activé le système avancé d'assistance au stationnement, un message apparait sur le centre d'informations du conducteur. L'indication des messages plus importants tels que les messages du véhicule 126 est affichée. Après avoir confirmé le message en appuyant sur le bouton SET/CLR, les messages d'aide au stationnement sont à nouveau affichés et la manœuvre de stationnement peut se poursuivre.

Désactivation

Le système est désactivé :

en poussant le bouton 4% pendant environ une seconde; en terminant avec succès la manoeuvre de stationnement; en roulant a plus de 30km / h en coupant le contact.

La désactivation par le conducteur ou par le système pendant la manoeuvre sera affichée par Stationnement désactivé dans le centre d'informations du conducteur.

Défaillance

Un message apparaît dans le centre d'informations du conducteur quand :

■ le système présente un défaut; - le conducteur n'effectue pas avec succès l'ensemble de la manoeuvre de parking; le système n'est pas opérationnel.

Si un objet est détecté pendant les instructions de stationnement, Arrêt est affiché dans le centre d'informations du conducteur. Si l'objet disparaît, la manoeuvre de parking se poursuit. Si l'objet n'est pas enlevé, le système est désactivé. Appuyer sur le bouton pendant environ une seconde pour activer le système et rechercher un nouvel emplacement de stationnement.

Attention

Différentes surfaces réfléchissantes d'objets ou de vêtements ainsi que des sources externes de parasites peuvent, dans des conditions particulières, empêcher le système de reconnaître des obstacles.

Une attention particulière doit être accordée aux obstacles bas qui peuvent endommager la partie inférieure du pare-chocs.

Avertissement

Les performances du capteur peuvent être dégradées par la présence de glace ou de neige, par ex., sur le capteur.

Les performances du système d'aide au stationnement peuvent être réduites en raison de la charge élevée.

Des conditions spécifiques s'appliquent si des véhicules de plus grande taille sont impliqués (p. ex. véhicules tout terrain, fourgonnette, camionnette). L'identification d'objet dans la partie supérieure du véhicule ne peut pas être garantie.

Des objets offrant une section transversale de réflexion fort étroite, tels que des objets étroits ou des matériaux coulps, peuvent ne pas être détectés par le système.

L'aide au stationnement ne détectora pas des objets hors de sa plage de détection.

Remarque

Le système d'aide au stationnement détecte automatiquement un dispositif d'attelage monté en usine. Il est désactivé quand la fiche est branchée.

Il peut arriver que le capteur détecte un objet qui n'existe pas (écho parasite), en raison de perturbations externes acoustiques ou mécaniques.

Le système avancé d'assistance au stationnement peut ne pas répondre aux changements de l'espace de stationnement après avoir commencé la manœuvre de stationnement en créneau.

Alerte d'angle mort latéral

Le système d'alerte d'angle mort latéral détecte et rapporte les objets d'un côté ou de l'autre du véhicule, dans une zone spécifique « d'angle mort ». Le système donne une alerte visuelle dans chaque rétroviseur extérieur lors de la détection d'objets qui peuvent ne pas être visibles dans les rétroviseurs intérieurs ou extérieurs.

Les capteurs du système sont situés dans le pare-chocs des côtés gauche et droit du véhicule.

Attention

L'alerte d'angle mort ne remplace pas la vision du conducteur.

Le système ne détecte pas :

• Les véhicules hors de la zone d'angle mort qui approchent rapidement.
• Les piétons, cyclistes ou animaux.

Avant de changer de file, vérifier tous les rétroviseurs, regarder par-dessus l'épaule et utiliser le clignotant.

Lorsque le système détecte un véhicule dans la zone de l'angle mort tout en se déplaçant en marche avant, que l'on dépasse un véhicule ou que l'on soit dépassé, un symbole d'avertissement jaune R^B s'allumera sur le rétroviseur extérieur approprié. Si le conducteur utilise alors le clignotant, le symbole d'avertissement R^B commence à clignoter et un carillon se fait entendre comme un avertissement pour ne pas changer de file.

L'alerte d'angle mort létalé est activée lorsque le vehicule roule à des vitesses allant de 10km / h à 140 km / h. Conduire à une vitesse supérieure à 140km / h désactive le système, ce qui est indiqué par les symboles d'avertissement à faible luminosité sur les deux rétroviseurs extérieurs. Ralentir à nouveau éteindra les symboles d'avertissement. Si un vehicule est alors détecté dans la zone d'angle mort, les symboles d'avertissement s'allumeront normalement du côte approprié.

Lorsque le véhicule est démarré, les deux rétroviseurs extérieurs s'allument brièvement pour indiquer que le système est en fonctionnement.

Le système peut être activé ou désactivé dans le menu Réglages de l'affichage d'informations, personnalisation du véhicule 134.

La déactivation est signalée par un message sur le centre d'informations du conducteur.

Zones de détention

Le capteur du système couvre une zone d'environ 3 mètres des deux côtés du véhicule. Cette zone démarre à chaque rétroviseur et s'étend environ jusqu'à 3 mètres vers l'arrière. La hauteur de la zone est environ entre 0,5 mètre et 2 mètres du sol.

Les zones de détection ne changeront pas en cas de remorquage par le véhicule.

L'alerte d'angle mort étalé est con- que pour ignorer les objets stationnaires comme les glissières de sécurité, les poteaux, les bordures de trottoir,

les murs et les poutres. Les véhicules garés ou les véhicules dans le sens inverse ne sont pas détectés.

Défaillance

Occasionnellement, des alertes peuvent ne pas être détectées sous des circonstances normales et ceci se produit plus fréquemment avec des conditions humides.

L'alerte d'angle mort létal n'opère pas lorsque les coins gauche ou droit du pare-chocs arrêté sont recouverts de boue, saletés, neige, gel ou en cas de fortes tempêtes de pluie. Instructions de nettoyage 271.

Dans le cas d'une défaillance dans le système ou si le système ne fonctionne plus en raison de conditions provisoires, un message sera affiché sur le centre d'informations du conducteur. Prendre contact avec un atelier.

Caméra arrière

La caméra arrière aide le conducteur à reculer en n'affichant une vue de la zone derrière le véhicule.

La vue de la caméra est affichée sur l'affichage d'informations en couleur.

Attention

La caméra arrêter ne remplace pas la vision du conducteur. Il est à noter que les objets se trouvant à l'extérieur du champ de vision de la caméra et des capteurs du système avancé d'assistance au stationnement, par ex. sous le pare-chocs ou sous le véhicule ne sont pas affichés.

Ne pas faire marche arrêté en regardant uniquement l'écran d'affichage d'informations et vérifier autour et derrière le véhicule avant d'engager la marche arrêté.

Activation

La marche arrière est automatiquement activée lorsquela marche arrière est engagée.

Fonctionnement

La caméra est montée sur la poignée du hayon et a un angle de vision de

En raison de la position haute de la caméra, le pare-chocs peut être vu sur l'écran afin de vous guider. La zone affichée par la caméra est limitée. La distance de l'image qui s'affiche sur l'écran est différente de la distance réelle.

Lignes de guidage

Les lignes de guidage dynamiques sont des lignes horizontales à des intervalles de 1 mètre projetées sur l'image pour définir la distance des objets.

La trajectoire du véhicule est affichée en fonction de l'angle de braquage. La fonction peut être désactivée dans le menu Réglages de l'affichage d'informations. Personnalisation du véhicule 134.

Symboles d'avertissement

Les symboles d'avertissement sont indiqués comme des triangles sur l'image affichant les obstacles détectés par les capteurs arrière du système avancé d'assistance au stationnement.

Réglages d'affichage

La luminosité peut être réglée avec les boutons haut/bas du bouton multifonction.

Le contraste peut être réglé avec les boutons gauche/droit du bouton multifonction.

Désactivation

Laamera est désactivée lorsqu'une certaine vitesse de marche arrêté est dépassée ou si la marche arrêté n'est plus engagée pendant environ 10 secondes.

L'aera arrière peut être activée ou désactivée dans le menu Réglages de l'affichage d'informations. Personnalisation du véhicule 134.

Défaillance

Les messages de défaillance sont affichés avec un sur la ligne supérieure de l'affichage d'informations.

La caméra arrière peut ne pas fonctionner correctement si

la zone alentour est nombre, - le soleil ou le faisceau des phares brille directement dans la lentille de laamera, du gel, de la neige, boue ou tout autre matériel recouvre la lentille de laamera. Nettoyer la lentille, la rincer à l'eau et l'essuyer avec un chiffon doux, le hayon n'est pas correctement fermé, l'arrière du véhicule est accidenté, - il y a des changements de température extrêmes.

Fonctionnement

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

Les panneaux routiers qui seront détectés sont :

Panneaux de limitation et d'interdiction de dépasser

■ limitation de vitesse ; ■ interdiction de dépasser ;

fin de limitation de vitesse ; fin d'interdiction de dépasser.

Panneaux routiers

début et fin :

d'autoroutes, de routes, de rues

Ajout de panneaux

■ Conseils supplémentaires sur les panneaux de circulation restriction quant à l'emploi d'une remorque ■ Avertissement chaussée humide ■ Avertissement gel flèches de direction

Les panneaux de limitation de vitesse sont affichés sur le centre d'informations du conducteur jusqu'à ce que le panneau de limitation de vitesse suivant soit détecté ou jusqu'à la fin de la période définie d'affichage de panneau.

Des combinaisons de plusieurs panneaux dans l'affichage sont possibles.

Un point d'exclamation dans un cadre indique qu'il y a un panneau ajouté détecté que le système n'a pas pu reconnaître.

Le système est actif jusqu'à une vitesse de 200 km/h, en fonction des conditions d'éclairage. La nuit, le système est actif jusqu'à une vitesse de 160 km/h.

Dès que la vitesse descend sous 55 km/h, l'affichage est réinitialisé et le contenu de la page des panneaux routiers sera effacé. La prochaine indication de vitesse reconnue sera affichée.

Indication sur l'affichage

Les panneaux routiers sont affichés sur la page Détection des panneaux routiers sur le centre d'informations du conducteur, en sélectionnant avec la roue moletée de la manette des clignotants 119.

Quand une autre fonction a été sélectionnée dans le menu du centre d'informations du conducteur et que la page Détection des panneaux routiers est à nouveau affichée, le dernier panneau routier reconnu sera affiché.

Si le système se désactive de lui-même, le contenu de la page des panneaux routiers est effacé (si le véhicule n'est pas doté d'un système de navigation), ce qui est indiqué par le symbole suivant :

Le contenu de la page des panneaux routiers est également effacé en roulant quand le bouton SET/CLR de la manette des clignotants est enfoncé plus longtemps.

Fonction de surimpression

Les panneaux de limitation de vitesse et d'interdiction de dépasser sont affichés en surimpression sur chaque page du centre d'informations du conducteur.

Paramètres Set/Clr

La fonction de surimpression peut être désactivée sur la page des panneaux routiers en appuyant sur le bouton SET/CLR de la manette des clignotants.

Message de signalisation actif

Marche - Arret

Une fois que la page des réglages est affichée, sélectionner Arrêt pour désactiver la fonction de surimpression. Réactiver en choisant Marche. En mettant le contact, la fonction de surimpression est désactivée.

L'indication en surimpression est affichée pendant environ 8 secondes dans le centre d'informations du conducteur.

Détection des panneaux routiers avec le système de navigation

Si le véhicule est équipé d'un système de navigation, les caractéristiques suivantes peuvent être disponibles :

■ indication constante des limitations de vitesse réelles - avec des conditions météorologiques adverses, les données de navigation pour les limitations de vitesse sont affichées

Défaillance

L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant: L'assistant:

la zone de pare-brise ou la caméra avant est placée n'est pas propre; les panneaux routiers sont totalement ou partiellement recouverts ou sont difficilement identifiables; les conditions météorologiques sont défavorables, par exemple, des fortes pluies, de la neige, une exposition directe au soleil, des

ombres. Dans ce cas, absence détect. pann. routier cause météo est mentionné sur l'affichage;

les panneaux routiers sont mal installés ou sont endommagés; les panneaux routiers ne sont pas conformes à la convention de Vienne des panneaux routiers (Wiener Übereinkommen über Straβenverkehrszeichen).

Avertissement

Le système est conçu pour aider le conducteur à discerner certains signaux routiers dans une plage de vitesse donnée. Ne pas ignorer les signaux routiers qui ne sont pas affichés par le système.

Le système ne détecte pas d'autres panneaux routiers qui instaurent une limite de vitesse ou qui y mettent fin.

Ce dispositif particulier ne doit pas vous pousser à adopter un style de conduite dangereux.

Adapter toute la vitesse aux conditions de circulation.

Les systèmes d'aide au conducteur ne restreignent en aucune façon la pleine responsabilité du conducteur.

Avertissement de franchissement de ligne

Le système d'alerte de franchissement de ligne observe les marquages au sol entre lesquels le véhicule se déplace à l'aide d'une caméra à l'avant. Le système détecte les changements de file et avertit le conducteur acoustiquement et visuellement en cas de changement de file inattendu.

Les critères de détection d'un changement de file inattendu sont :

• pas de manœuvre des clignotants;
• pas d'actionnement de la pédale de frein;
• pas d'actionnement actif de l'accélérateur ou prise de vitesse;
• pas de manœuvre active du volant.

Si le conducteur est actif, un avertissement n'aura lieu.

Activation

Le système d'avertissement de franchissement de ligne est activé en appuyant sur le bouton 14. La LED allumée dans le bouton indique que le système est activé. Quand le télémétr du combiné d'instruments s'allume en vert, le système est prêt à fonctionner.

Le système ne peut fonctionner qu'à des vitesses de véhicule supérieures à 56 km/h et si des marquages au sol sont présents.

Quand le système détecte un changement de file inattendu, le témoin passe au jaune et clignote. Simultanément, un signal sonore retentit.

Désactivation

Le système est désactivé en enfonçant le bouton, ce qui est indiqué par la LED du bouton.

Le système n'est pas opérationnel à des vitesses inférieures à 56 km/h.

Défaillance

Le système d'avertissement de franchissement de ligne peut ne pas fonctionner correctement si :

le pare-brise n'est pas propre, les conditions météorologiques sont mauvaises, comme des fortes pluies, de la neige, une exposition directe au soleil, des ombres

Le système ne peut pas fonctionner quand aucune marque au sol de bande de circulation n'est détectée.

Carburant pour moteurs à essence

N'utiliser que des carburants se conformant à la norme européenne EN 228 ou DIN 51626-1 ou toute autre norme équivalente.

Votre moteur peut fonctionner à l'E10 qui est conforme à ces normes. Le carburant E10 contient jusqu'à 10 % de bioéthanol.

Utiliser du carburant avec l'indice d'octane recommanded 283 L'utilisation de carburant avec un indice d'octane trop bas peut réduire le couple et la puissance du moteur et augmenter légèrement la consommation de carburant.

Avertissement

Ne pas utiliser de carburant ou d'additifs pour carburant contenant des composés métalliques

composés que des additifs à base de manganèse. Ceci peut endommager le moteur.

Avertissement

L'utilisation de carburant ne se conformant pas à EN 228 ou DIN 51626-1 ou toute autre spécification identique peut conduire à des dépôts, une usure plus importante ou des dommages sur le moteur et peut affecter la garantie.

Avertissement

Du carburant à l'indice d'octane trop bas peut entraîner une combustion inconnelée et endommager le moteur.

Carburant pour moteurs diesel

N'utiliser que des diesels selon EN 590.

Dans des pays hors de l'Union européenne, utiliser le carburant euro-diesel avec une concentration de soufre inférieure à 50 ppm.

Avertissement

L'utilisation de carburant ne se conformant pas à EN 590 ou toute autre spécification identique peut conduire à une perte de puissance du moteur, une usure plus importante ou des dommages sur le moteur et peut affecter la garantie.

Ne pas utiliser du mazout marin, du mazout de chauffage, de l'Aquazole ou toute autre émulsion identique diesel-eau. Il n'est pas autorisé de mélanger le diesel avec des carburants pour moteurs à essence afin de le diluer.

Carburant pour fonctionnement au gaz naturel

Utiliser du gaz naturel avec une teneur en métane d'environ 78 - 99%. L-Gas (Low) avec environ 78 - 87% et H-Gas (High) avec environ 87 - 99%. On peut également utiliser du biogaz avec la même teneur en métane lorsqu'il est préparé chimiquement et désulfuré.

N'utiliser que du gaz naturel ou du biogaz qui soit conforme à DIN 51624.

Le gaz liquide ou LPG ne peut pas être utilisé.

Bouton de sélection de carburant

Le bouton permet de choisir entre mode essence et mode gaz naturel. Il n'est pas possible de basculer d'un mode à l'autre lors de fortes charges du moteur (par exemple accélérations importantes, accélération à fond). La LED indique le mode de fonctionnement en cours.

arrêt = fonctionnement au gaz naturel. allumé = fonctionnement à l'essence. clignoté = aucune commutation n'est possible, un type de carburant est vide.

Dès que le réservoir de gaz naturel est vide, le mode essence est sélectionné jusqu'à ce que le contact soit coupé.

Si le plein de gaz naturel n'a pas été fait, il est nécessaire de passer manuellement au mode essence avant le prochain démarrage. Ceci est nécessaire pour éviter d'endommager le catalyseur (surchauffe à cause d'une alimentation en carburant irrégulière).

Si le bouton de sélection est actionné plusieurs fois sur une courte période, vous ne pourrez plus changer de mode de fonctionnement. Le moteur reste dans le dernier mode de fonctionnement en cours. Le blocage est actif jusqu'à ce que le contact soit coupé.

En mode essence, de faibles pertes de puissance et de couple sont possibles. Il est donc nécessaire d'y adapter la conduite (par exemple lors de dépassements) et le chargement du véhicule (par exemple en cas d'utilisation d'une remorque).

Vider le réservoir d'essence tous les 6 mois jusqu'à ce que le témoin s'alume, puis faire le plein. Ceci est nécessaire pour garantir le bon fonctionnement du système ainsi que la qualité du carburant en mode essence.

Faire le plein du véhicule régulièrement pour éviter la corrosion dans le réservoir.

Carburant pour utilisation au gaz liquéfié

Le gaz de pétrole liquéfié est connu sous l'acronyme GPL en français ou LPG en anglais (liquefied petroleum gas). Le GPL est également appelé « Autogas » en anglais ou néerlandais.

Le GPL est principalement composé de propane et de butane. L'indice d'octane se situe entre 105 et 115, en fonction de la proportion de butane. Le GPL est stocké à l'état liquide sous une pression de 5 - 10 bar environ. Le point d'ébullition dépend de la pression et du rapport de mélange. À la température ambiante, il se situe entre -42 °C (propane pur) à -0,5 °C (butane pur).

Avertissement

Le système fonctionne à une température ambienté comprise entre -8 °C et 100 °C environ.

Le fonctionnement parfait du système GPL ne peut être garanti que si le gaz liquefié satisfait aux exigences minimales de DIN EN 589.

Bouton de sélection de carburant

L'actionnement du bouton LPG met le basculement entre les modes de fonctionnement à l'essence et au gaz de pétrole liquéfié que les paramètres requis (température de liquide de refroidissement et régime moteur minimal) ont été atteints. Les exigences sont généralement satisfaites environ après 60 secondes (en fonction de la température extérieure) et le premier enforcement net de la pédale d'accélérateur. La LED indique le mode de fonctionnement en cours.

Arrêt Fonctionnement à l'essence allumé = Fonctionnement au gaz de pétrole liquéfié clignote = Aucune commutation n'est possible, un type de carburant est vide.

Dès que le réservoir de gaz de pétrole liquéfié est vide, le mode essence est sélectionné jusqu'à ce que le contact soit coupé.

Vider le réservoir d'essence tous les 6 mois jusqu'à ce que le témoin s'allume, puis faire le plein. Cela aide à maintenir la qualité du carburant et le bon fonctionnement du système pour une utilisation à l'essence.

Faire le plein du véhicule régulièrement pour éviter la corrosion dans le réservoir.

Défaillances et remèdes

Si le mode gaz n'est pas possible, vérifier les points suivants :

Y a-t-il suffisamment de gaz de pétrole liquéfié ? Y a-t-il suffisamment d'essence pour démarrer ?

En cas de températures extrêmes combinées à la composition du gaz, cela peut prendre un peu plus de temps pour que le système passe du mode essence au mode gaz.

Dans des situations extrêmes, le système peut également repasser au mode essence si les exigences minimales ne sont pas satisfaites.

En cas de toute autre défaillance, prendre contact avec un atelier.

Avertissement

Les réparations et ajustements ne peuvent être effectués que par des spécialistes qualifiés afin d'assurer la sécurité du système GPL et de conserver la garantie.

Le gaz de pétrole liquifié a une odeur particulière (odorisation) afin de pouvoir facilement détecter toute fuite.

Attention

Si une odeur de gaz est perçue dans le véhicule ou dans sa proximité immédiate, passer immédiatement en mode essence. Ne pas fumer. Pas de flammes nues ou de sources d'allumage.

Si l'odeur de gaz persiste, ne pas démarrer le moteur. Faire remédier à la cause du problème par un atelier.

En cas d'utilisation de parkings souterrains, prière de suivre les instructions de l'exploitant et la législation locale.

Remarque

En cas d'accident, couper le contact et éteindre les deux.

Danger

Avant de reprendre du carburant, arrêter le moteur ainsi que les chauffages externes avec chambre de combustion. Eteindre les téléphones mobiles.

Lors du remplissage du réservoir, respecter les prescriptions d'utilisation et de sécurité de la station-service.

Danger

Le carburant est inflammable et explosif. Ne pas fumer. Pas de flamme nue ou de formation d'étincelles.

Si une odeur de carburant se dégage dans le véhicule, faire immédiatement remédier au problème par un atelier.

Avertissement

En cas d'erreur de carburant, ne pas mettre le contact.

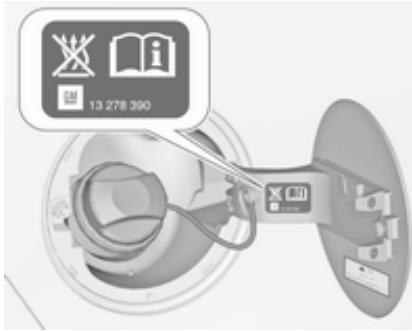

La trappe à carburant se trouve sur le côté arrière droit du véhicule.

La trappe de réservoir ne peut être ouverte que si le véhicule est déverrouillé. Tirer la trappe au niveau de la cavité et l'ouvrir.

Faire le plein en essence et diesel

Pour ouvrir, tournez le bouchon lentement vers la gauche.

Le bouchon de remplissage peut être déposé dans le support sur la trappe à carburant.

Pour effectuer le remplissage, insérer complètement la buse de pompe et mettre en route.

Après l'arrêt automatique, deux doses supplémentaires de carburant peuvent être rajoutées.

Avertissement

Nettoyer aussitôt le carburant qui a débordé.

Pour fermer, tourner le bouchon de remplissage vers la droite jusqu'au déclic.

Fermer la trappe et laisser s'engager.

Remplissage de gaz naturel

La trappe de réservoir ne peut être ouverte que si le véhicule est déverrouillé. Ouvrir la trappe à carburant en la poussant.

Attention

Remplir uniquement avec une pression de sortie de 250 bars maximum. Recourir uniquement à des stations-service où la température est compensée.

Terminer complètement le remplissage du gaz naturel, par exemple dégazage de la tubulure de remplissage.

Le remplissage du réservoir de gaz dépend de la température extérieure, de la pression de remplissage et du type de réservoir. Capacités de remplissage : 289.

Fermer la trappe et laisser s'engager. Termes utilisés pour « Véhicules au gaz naturel » à l'étranger :

François Véhicules au gaz naturel - ou - Véhicules GNV

Italien Métano auto

Termes utilisés pour « Gaz naturel » à l'étranger :

Allemand Erdgas

GNV = Gaz Naturel pour Véhicules ou CGN = carburant gaz naturel

Italien Metano (per auto)

Faire le plein de gaz de pétrole liquéfié

Lors du remplissage du réservoir, respecter les prescriptions d'utilisation et de sécurité de la station-service.

La valve de remplissage de gaz de pétrole liquifié se trouve derrière la trappe à carburant.

Dévisser le bouchon du goulot de remplissage.

Monter l'adaptateur ajusté.

Adaptateur ACME : Visser l'écrou du pistonlet de replissage sur l'adaptateur. Abaisser le levier de verrouillage du pistonlet de replissage.

Goulot de replissage DISH (Italie) : Placer le pistolet de replissage sur l'adaptateur. Abaisser le levier de verrouillage du pistolet de replissage.

Goulot de remplissage à

baionnette : Placer le pistolet de remplissage sur l'adaptateur et le tourner d'un quart de tour vers la gauche ou la droite. Tirer à fond le levier de verrouillage du pistolet de remplissage.

Goulot de remplissage EURO : Appuyer le pistolet de remplissage sur l'adaptateur jusqu'à ce qu'il se verrouille.

Appuyer sur le bouton de la station d'approvisionnement en gaz liquéfié. Le système de replissage s'arrête ou ralentit son débit quand le réservoir est rempli à 80 % du volume de réservoir (niveau de replissage maximal).

Relacher le bouton du système de replissage pour arrêter le replissage. Libérer le levier de verrouillage

et enlever le pistolet de replissage. Une petite quantité de gaz liquifié peut s'échapper.

Enlever l'adaptateur et le ranger dans le véhicule.

Placer le capuchon pour éviter l'intrusion de corps étrangers dans l'orifice de replissage et le système.

Attention

Suite à la conception du système, une fuite de gaz liquéfié est inévitable lorsque le levier de verrouillage est libéré. Éviter d'en inhaler.

Attention

Pour des raisons de sécurité, le réservoir de gaz de pétrole liquéfié peut uniquement être rempli à 80 %.

La polyvanne sur le réservoir de gaz de pétrole liquéfié limite automatiquement la quantité de remplissage. Si une quantité plus importante est ajoutée, nous recommandons de ne pas

exposer le véhicule au soleil jusqu'à ce que la quantité excédentaire soit consommée.

Adaptateur de remplissage

Comme les systèmes de replissage ne sont pas standardisés, différents adaptateurs sont nécessaires et peuvent être obtenus auprès des Distributeurs / Partenaires Opel et auprès des Réparateurs Agrées Opel.

Adaptateur ACME: Belgique, Allemagne, Irlande, Luxembourg, Suisse

Adaptateur à baïonnette : Pays-Bas, Norvège, Espagne, Royaume-Uni

Adaptateur EURO : Espagne

Adaptateur DISH (Italie) : Bosnie-Herzégovine, Bulgarie, Danemark, Estonie, France, Grèce, Italie, Croatie, Lettonie, Lituanie, Macédoine, Autriche, Pologne, Portugal, Roumanie, Suède, Suisse, Serbie, Slovaquie, Slovénie, République tchèque, Turquie, Ukraine, Hongrie

Bouchon de remplissage

Utiliser uniquement des bouchons de remplissage d'origine. Les véhicules avec moteur diesel sont équipés d'un bouchon de remplissage spécifique.

Moteurs essence et diesel

La consommation de carburant (cycle combiné) du modèle Opel Zafira se situe dans une plage comprise entre 4,5 l/100 km et 7,2 l/100 km.

Les émissions de CO_2 (cycle combiné) sont dans la fourchette de 119 à 169g / km.

Pour les valeurs spécifiques à votre véhicule, consulter le certificat de conformité CEE fourni avec votre véhicule et les autres documents d'enregistrement nationaux.

Moteurs gaz naturel

La consommation de gaz (cycle combiné) du modèle Opel Zafira est de 4,7 kg/100 km.

Les émissions de CO_2 (cycle combiné) sont dans la fourchette de 106 à 167g / km.

Pour les valeurs spécifiques à votre véhicule, consulter le certificat de conformité CEE fourni avec votre véhicule et les autres documents d'enregistrement nationaux.

Remarques générales

Les chiffres officiels mentionnés de consommation de carburant et d'émission spécifique de CO_2 se rapportent au modèle de base européen muni de l'équipement de série.

Les données de consommation de carburant et les données d'émission de CO_2 sont déterminées conformément au règlement R (CE) n°715/2007 (dans sa version en vigueur), en prenant en compte le poids du véhicule en ordre de marche, comme spécifique dans la règlementation.

Les chiffres sont uniquement fournis à titre de comparaison entre les différentes variantes de véhicules et ne reflètent pas forcément la consommation d'un véhicule en particulier. La présence d'équipements optionnels peut entraîner des chiffres de con

consommation et d'émission de CO_2 légèrement supérieurs. La consommation de carburant dépend dans une large mesure du style de conduite ainsi que des conditions routières et du trafic.

Gaz naturel

Les indications de consommation de carburant ont été mesurées avec le carburant de référence G20 (proportion de méthane de 99 - 100 mole%) dans des conditions de conduite prescrites. En utilisant du gaz naturel avec une moindre proportion de méthane, la consommation de carburant peut différer des valeurs spécifiées.

Informations générales

Utiliser uniquement un dispositif d'attelage homologué pour le véhicule. Les véhicules avec un moteur au gaz naturel nécessitant un équipement de remorquage spécial.

Nous vous recommandons de confier tout montage ultérieur à un atelier. Faire effectuer toute modification du véhicule qui concerne le système de refroidissement, les plaques de protection thermiques ou d'autres organes du véhicule.

La fonction de détention d'ampoule grillée pour les veux stop de la remorque ne détecte pas une indisponibilité partielle des ampoules. Par exemple, au cas où la remorque est équipée de 4 ampoules 5 W, la détention d'ampoule grillée sera activée uniquement si une seule ampoule 5 W fonctionne ou si toutes les ampoules sont grillées.

La pose d'un dispositif d'attelage peut cacher l'ouverture de l'électrode de remorquage. Dans ce cas, utiliser la barre d'attelage pour le remorquage. Conserver toujours la barre d'attelage dans le véhicule.

Cotes de montage du dispositif d'attelage monté en usine 293.

Caractéristiques de conduite et conseils pour le remorquage

Avant d'accrocher une remorque, lubrifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabilisateur qui agit sur la boule est utilisé pour réduire les mouvements de lacet.

Pour les remorques avec mauvaise tenue de route et les attelages caravane dont le poids total autorisé en charge est supérieur à 1300 kg, l'utilisation d'un stabilisateur est fortement recommandée pour des vitesses supérieures à 80 km/h.

Si la remorque commence à balancer, ralentir, ne pas contre-braquer, freiner à fond si nécessaire.

En descente, engager le même rapport que pour monter la pente et rouler à plus ou moins la même vitesse.

Régler la pression de gonflage à la valeur pour pleine charge ⇔ 290.

Charges remorquables

Les charges admissibles remorquables sont des valeurs maximales qui dépendent du moteur et qui ne doivent pas être dépassées. La charge remorquable réelle est la différence entre le poids total en charge réel de la remorque et le poids à la flèche réel avec la remorque accrochée.

Les charges remorquables admissibles sont spécifiées dans les papiers du véhicule. En général, ces valeurs sont valides pour des pentes jusqu'à 12% maximum.

La charge/remorquable admissible s'applique à la pente spécifiée et jusqu'à une altitude de 1000 mètres au-dessus du niveau de la mer. Comme la puissance du moteur décroît quand l'altitude augmente en raison de la raréfaction de l'air, les performances en montagne sont réduites ; le poids total roulant autorisé est également réduit de 10% pour tous les 1000 mètres d'altitude supplémentaire. Le poids total roulant ne doit pas être réduit quand le véhicule roule sur des routes à faible déclivité (moins de 8%, par exemple des autoroutes).

Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est mentionné sur la plaquette signalétique 278.

Charge verticale à l'attelage

La charge verticale à l'attelage est la charge exercée par la remorque sur la boule d'attelage. Elle peut varier en modifiant la répartition du poids lors du chargement de la remorque.

La charge verticale à l'attelage maximale admissible (75 kg) est spécifiée sur la plaquette signalétique du dis

positif d'attelage et dans les papiers du vehicule. Toujours essayer d'être proche de la charge maximale, en particulier dans le cas de lourdes remorques. La charge verticale à l'attelage ne doit jamais descendre sous 25kg

Charge sur l'essieu arrêté

Quand la remorque est accrochée et que le véhicule tracteur est chargé au maximum, la charge admissible sur l'essieu arrière (voir plaquette signalétique ou papiers du véhicule) peut être dépassée de 60kg. Le poids total autorisé en charge peut être dépassé de 60kg. Si la charge admissible sur l'essieu arrêté est dépassée, la vitesse maximale est de 100km/h.

Avertissement

Quand le véhicule ne tracte pas de remorque, démonter la barre d'attelage.

Mise en place de la barre d'attelage

Le sac avec la barre d'attelage est rangé dans le coffre.

Placer la sangle dans l'anneau d'arrimage arrêté droit, passer deux fois autour et serrer la sangle pour fixer le sac.

Montage de la barre d'attelage

Désencliqueter et rabattre la prise vers le bas. Enlever le bouchon de l'ouverture de barre d'attelage et l'engager.

Contrôle du serrage de la barre d'attelage

La marque rouge du bouton rotatif doit se trouver en face de la marque verte de la barre d'attelage. Le jeu entre le bouton rotatif et la barre d'attelage doit être d'environ 6 mm. La clé doit être en position 3. Sinon, la barre d'attelage doit être serrée avant d'être insérée : Déverrouiller la barre d'attelage en tournant la clé en position.

Sortir le bouton rotatif et tourner à fond dans le sens horaire.

Insertion de la barre d'attelage

Insérer la barre d'attelage serrée dans le logement et pousser fermement vers le haut jusqu'au déclic audible.

La poignée rotative revient automatiquement en position initiale et repose sans jeu contre la barre d'attelage.

Attention

Ne pas toucher la poignée rotative lors de l'insertion.

Verrouiller la barre d'attelage en tournant la clé en position ③. Enlever la clé et fermer le volet de protection.

Oeillet pour câble de rupture d'attelage

Attacher le câble de rupture d'attelage à l'oeillet.

Contrôler que la barre d'attelage est montée correctement.

La marque verte du bouton rotatif doit se trouver en face de la marque verte de la barre d'attelage. Il ne doit pas y avoir de jeu entre la poignée rotative et la barre d'attelage.

La barre d'attelage doit être engagée fermement dans le logement. La barre d'attelage doit être verrouillée et la clé doit être retirée.

Attention

L'utilisation d'une remorque est uniquement autorisée quand la barre d'attelage est correctement montée. Si la barre d'attelage n'est pas engagée correctement, prendre contact avec un atelier.

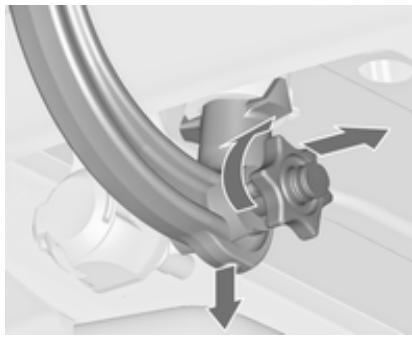

Démontage de la barre d'attelage

Ouvrir le volet de protection et tourner la clé en position pour déverrouiller la barre d'attelage.

Sortir la poignée rotative et tourner à fond dans le sens horaire. Tirer la barre d'attelage vers le bas pour la sortie.

Insérer le bouchon dans l'ouverture. Rabattre la prise.

Programme de stabilité de la remorque

Si le système détecte un fort mouvement de lacet, la puissance du moteur est réduite et l'attelage est freiné de manière déterminée jusqu'à la disparition du lacet. Quand le système est en action, garder le volant aussi immobile que possible.

Le programme de stabilité de la remorque (TSA) est une fonction de l'Electronic Stability Control 179.

Soins du véhicule

Informations générales 230

Contrôles du véhicule 231

Remplacement des ampoules... 238

Circuit électrique 246

Outilage du véhicule 253

Jantes et pneus 253

Démarrage par câbles auxiliaires 268

Remorquage 269

Soins extérieurs et intérieurs.....271

Accessoires et modifications du véhicule

Nous vous recommandons d'utiliser les pièces et accessoires d'origine et les pièces homologuées par l'usine correspondant spécifiquement à votre type de véhicule. Nous ne pouvons porter aucun jugement sur la fiabilité d'autres pièces, même s'ils disposent d'un agrément officiel ou autre devant exister, et nous ne pouvons pas non plus en répondre.

N'apporter aucune modification à l'équipement électrique, par exemple des modifications de la gestion électronique (Chip-Tuning).

Avertissement

Les bavettes garde-boue peuvent être endommagées lors du transport du véhicule sur un train ou sur une dépanneuse.

Stockage pendant une période prolongée

Si le véhicule doit être stocké pendant plusieurs mois :

Laver et lustrer le véhicule. Faire vérifier la protection à la cire dans le compartiment moteur et sur le sous-basement. Nettoyer et protéger les joints d'étanchéité en caoutchouc. - Remplir complètement le réservoir à carburant. Remplacer l'huile moteur. Vider le réservoir de liquide de lave-glace. Vérifier la protection antigel et anticorrosion du liquide de refroidissement. - Régler la pression de gonflage des pneus à la valeur pour la pleine charge. Garer le véhicule dans un local sec et bien ventilé. Engager la 1ère ou la marche arrière ou placer le levier

sélecteur sur P. Empêcher tout déplacement du véhicule grâce à des cales.

Ne pas serrer le frein de stationnement. Ouvrir le capot, fermer toutes les portes et verrouiller le véhicule. - Débrancher la cosse de la borne négative de la batterie du véhicule. Ne pas oublier que l'ensemble des systèmes ne fonctionne plus (par exemple l'alarme antivol).

Remise en service

Quand le véhicule est remis en circulation :

Rebrancher la borne négative de la batterie. Activer l'électronique des lève-vitres. Vérifier la pression des pneus. Remplir le réservoir de lave-glace. Vérifier le niveau d'huile du moteur. Contrôler le niveau de liquide de refroidissement. Le cas échéant, poser la plaque d'immatriculation.

Reprise des véhicules hors d'usage

Vous trouvez des informations sur la reprise des véhicules hors d'usage et leur recyclage sur notre site, lorsque cela est exigé par la loi. Ne confier ce travail qu'à un centre de recyclage agréé.

Le recyclage des véhicules au gaz liquéfié doit être confié à un centre de service agréé pour ce type de véhicules.

Attention

N'effectuer des contrôles dans le compartiment moteur que lorsque le contact est coupé.

Le ventilateur de refroidissement peut également fonctionner lorsque le contact est coupé.

Danger

L'allumage et les phares au xénon utilisent une tension très élevée. Ne pas toucher.

Ouverture

Tirer le levier de déverrouillage et le ramener dans sa position de départ.

Pousser le loquet de sécurité vers la droite et ouvrir le capot.

Le capot est maintenu ouvert automatiquement par un dispositif de levage.

Si le capot est ouvert lors d'un Autostop, le moteur sera automatiquement redémarré pour des raisons de sécurité.

Fermeture

Abaisser le capot, le laisser tomber dans le verrou. Vérifier le verrouillage.

Huile moteur

Contrôler régulièrement le niveau d'huile moteur afin de protégerr le moteur contre toute déterioration. Veiller à ce que l'huile utilisée respecte les valeurs spécifiées. Fluides et lubrifiants recommendés 276.

Contrôle à effectuer uniquement lorsque le véhicule est à l'horizontal. Le moteur doit avoir atteint sa température de fonctionnement et être arrêté depuis au moins 5 minutes.

Sortir la jauge d'huile, l'essuyer, l'introduire dans le tube jusqu'à la butée sur la poignée, la ressortir et relever le niveau d'huile moteur.

Plonger la jauge jusqu'à la butée de la poignée et effectuer un demi-tour.

En fonction du moteur, différentes jauges d'huile sont utilisées.

Lorsque le niveau d'huile moteur est descendu sous le repère MIN, faire l'appoint d'huile moteur.

Nous recommandons d'utiliser une huile moteur de même qualité que celle utilisée lors de la dernière vidange.

Le niveau d'huile moteur ne doit pas dépasser le repère MAX de la jauge.

Sur certains moteurs, un entonnoir est nécessaire pour faire l'appoint d'huile moteur.

Un entonnoir est disposé dans le rangement droit du coffre.

Utiliser l'entonnoir pour ajouter de l'huile moteur par l'ouverture.

Une fois l'appoint terminé, mettre l'entonnoir dans le sac en plastique et le ranger.

Avertissement

Un excès d'huile moteur doit être vidangé ou aspiré.

Capacités de remplissage 289. Remettre le bouchon droit et le serrer.

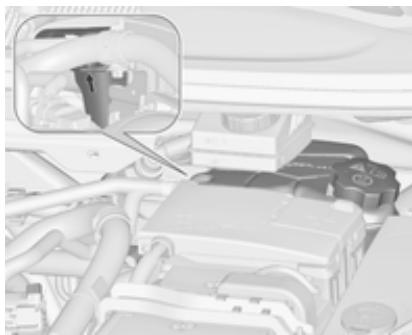

Liquide de refroidissement du moteur

Le liquide de refroidissement offre une protection contre le gel à des températures allant approximativement jusqu'à -28 °C. Dans les pays nordics, le liquide de refroidissement rempli en usine offre une protection contre le gel à des températures allant jusqu'à -37 °C.

Avertissement

N'employer que du produit antigel homologué.

Avertissement

Un niveau insuffisant de liquide de refroidissement peut provoquer des dommages au moteur.

Si le système de refroidissement est froid, le niveau de liquide de refroidissement doit se trouver au-dessus du repère de niveau de remplissage. Faire l'appoint si le niveau est bas.

Attention

Laisser refroidir le moteur avant d'ouvrir le bouchon. Ouvrir le bouchon avec précaution, en laissant la pression s'évacuer lentement.

Pour faire l'appoint, utiliser un mélange 1:1 de concentrate de liquide de refroidissement recommendé et d'eau de ville propre. Si du concentré

de liquide de refroidissement n'est pas disponible, utiliser de l'eau de ville propre. Serrer fermement le bouchon. Faire contrôler la concentration de liquide de refroidissement et faire remédier à la cause de la perte de liquide de refroidissement par un atelier.

Liquide de lave-glace

Remplir avec de l'eau propre mélangée d'une quantité ajustée de produit de lave-glace contenant de l'antigel. La composition correcte du mélange est indiquée sur le réservoir du liquide de lave-glace.

Avertissement

Seule une concentration d'antigel adéquate dans le produit de lave-glace garantit la protection nécessaire à basses températures ou en cas de baisses soudaines de température.

Freins

Si la garniture de frein atteint une épaisseur minimale, un bruit de crissement retentit pendant le freinage.

On peut poursuivre sa route, mais il faut faire replacer les garnitures de frein dès que possible.

Une fois que des garnitures de frein neuves ont été montées, ne pas effectuer de freinage d'urgence inutile pendant les premiers déplacements.

Attention

Le liquide de frein est nocif et corrosif. Éviter les contacts avec les yeux, la peau, les tissus et les surfaces peintes.

Le niveau de liquide de frein doit se situer entre les repères MIN et MAX.

Lors de l'appoint, veiller à la plus grande propreté car la présence d'impuretés dans le liquide de frein peut entraîner des défaillances du dispositif.

sitif de freinage. Faire corriger la cause de la fuite de liquide de frein par un atelier.

N'utiliser que du liquide de frein à haute performances homologué pour le véhicule. Liquide de frein/d'embrayage 276.

Batterie

La batterie du véhicule ne nécessite aucun entretien, à condition que le style de conduite adopté garantisse une charge suffisante de la batterie. Les petits trajets et les démarrages fréquents peuvent entraîner la décharge de la batterie. Éviter d'utiliser les consommateurs électriques non indispensables.

Les piles ne doivent pas être jetées avec les ordures ménagères. Elles doivent être recyclées via les centres de collecte appropriés.

Ne pas utiliser le véhicule pendant plus de 4 semaines peut conduire à une décharge de la batterie. Débrancher la cosse de la borne négative de la batterie du véhicule.

Ne brancher et débrancher la batterie que quand le contact est coupé.

Protection contre le déchargement de la batterie ⇔ 153.

Remarque

Toute dérogation aux instructions données dans ce paragraphe peut entraîner la désactivation temporaire du système Stop/Start.

Quand la batterie est remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proximité de la borne positive. Si un trou de ventilation est ouvert dans cette zone, il doit

être obturé par un capuchon borgne et la ventilation à proximité de la borne négative doit être ouverte.

N'utiliser que des batteries qui permettent de monter la boîte à fusibles au-dessus d'elles.

Sur les véhicules équipés d'un système d'arrêt-démarrage, vérifier que la batterie AGM (fibre de verre absorbante) est remplacée de nouveau par une batterie AGM.

Une batterie AGM se reconnaît à l'étiquette sur la batterie. Nous recommandons d'utiliser une batterie d'origine Opel.

Remarque

L'utilisation d'une batterie AGM autre qu'une batterie d'origine Opel peut réduire les performances du système Stop/Start.

Nous vous recommandons de faire remplacer la batterie par un atelier. Système Stop/Start 167.

Attention

Sur les véhicules avec système Stop/Start, s'assurer que la tension de charge ne dépasse pas 14,6 V en cas d'utilisation d'un chargeur de batterie. Sinon, la batterie peut être endommagée.

Démarrage par câbles auxiliaires 268.

Étiquette d'avertissement

Signification des symboles :

• Pas d'étincelles ni de flammes nues et ne pas fumer. Toujours se protéger les yeux. Les gaz explosifs peuvent causer une cécité ou des blessures.
• Conserver la batterie hors de portée des enfants. La batterie contient de l'acide sulfurique qui peut rendre aveugle ou causer de graves brûlures.

Pour plus d'informations, consulter le manuel d'utilisation. Du gaz explosif peut être présent aux alentours de la batterie.

Purge du système d'alimentation en gazole (diesel)

Si le réservoir a été vide, le circuit de gazole (diesel) doit être purgé de son air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes. Puis démarrer le moteur pendant 40 secondes au maximum. Répéter cette procédure après avoir attendu au moins 5 secondes. Si le moteur ne démarre pas, prendre contact avec un atelier.

Remplacement des balais d'essuie-glace

Soulever le bras d'essuie-glace jusqu'il reste en position soulevée, enfoncez le bouton pour libérer le balai d'essuie-glace et l'enlever.

Fixer le balai de l'essuie-glace légèrement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'encliquette.

Abaisser le bras d'essuie-glace avec précaution.

Balai d'essuie-glace de la lunette arrière

Soulever le bras d'essuie-glace. Dégager le balai d'essuie-glace comme illustré et l'enlever.

Fixer le balai de l'essuie-glace légèrement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'encliquette.

Abaisser le bras d'essuie-glace avec précaution.

Remplacement des ampoules

Couper le contact et désactiver les commutateurs concernés ou fermer les portes.

Maintenir une ampoule uniquement par son culot. Ne pas toucher le verre de l'ampoule avec les doigts nus.

Ne remplacer les ampoules que par des ampoules du même type.

Remplacer les ampoules de phare depuis l'intérieur du compartiment moteur.

Phares halogènes

Phare Bi-Halogène (1) avec une ampoule pour feu de route et feu de croisure.

Clignotants avant (2).

Feu de position / feu de jour (3).

Feu de route/de croisement (1)

1. Tourner le capuchon (1) dans le sens antihoraire et l'enlever.

2. Faire tourner la douille de l'ampoule dans le sens antihoraire pour la désencliqueter. Retirer la douille de l'ampoule du réflecteur.

1. Dégager la douille d'ampoule du connecteur en enfonçant la patte de retenue.
2. Remplacer l'ampoule et connecter la douille d'ampoule au connecteur.
3. Insérer la douille de l'ampoule en engageant les deux ergots dans le réflecteur et la fixer en tournant dans le sens horaire.
4. Placer le capuchon et le tourner dans le sens horaire.

Clignotants avant (2)

1. Faire tourner la douille de l'ampoule (2) dans le sens antihoraire pour la désencliqueter. Retirer la douille de l'ampoule du réflecteur.

1. Retirer l'ampoule de la douille en tournant dans le sens antihoraire.
2. Remplacer et insérer la nouvelle ampoule dans la douille en tournant dans le sens horaire.
3. Introduire la douille dans le réflecteur et la tourner dans le sens horaire.

Feu latéral / feu de jour (3)

1. Faire tourner la douille de l'ampoule (3) dans le sens antihoraire pour la désenclicher. Retirer la douille de l'ampoule du réflecteur.

1. Retirer l'ampoule de la douille en tirant.
2. Remplacer et insérer la nouvelle ampoule dans la douille.
3. Introduire la douille dans le réflecteur et la tourner dans le sens horaire.

Danger

Le système d'éclairage directionnel adaptatif utilise des phares au xénon.

Les phares au xénon fonctionnent sous très haute tension électrique. Ne pas toucher. Faire remplacer les ampoules par un atelier.

Les ampoules pour le clignotant avant et le feu de changement de direction peuvent être remplacées.

Clignotants avant (2)

Les jours de jour/les yeux de position sont conçus comme des diodes électroluminescentes (DEL) et ne peuvent pas être changés.

Éclairage de changement de direction (1)

1. Tourner le capuchon (1) dans le sens antihoraire et l'enlever.

1. Faire tourner la douille de l'ampoule dans le sens antihoraire pour la désencliqueter. Retirer la douille de l'ampoule du réflecteur.

1. Désengager l'ampoule du connecteur en tirant.
2. Remplacer l'ampoule et connecter la douille d'ampoule au connecteur.
3. Insérer la douille de l'ampoule en engageant les deux ergots dans le réflecteur et la fixer en tournant dans le sens horaire.
4. Placer le capuchon et le tourner dans le sens horaire.

Clignotants avant (2)

1. Faire tourner la douille de l'ampoule (2) dans le sens antihoraire pour la désencliqueter. Retirer la douille de l'ampoule du réflecteur.

1. Retirer l'ampoule de la douille en tournant dans le sens antihoraire.
2. Remplacer et insérer la nouvelle ampoule dans la douille en tournant dans le sens horaire.
3. Introduire la douille dans le réflecteur et la tourner dans le sens horaire.

Feux antibrouillard

Les ampoules sont accessibles par le bas du véhicule.

1. Retirer les vis extérieures du couvercle, repérées par les flèches.

1. Ouvrir le capot.

Tourner la douille d'ampoule dans le sens anti-horaire et l'enlever du réflecteur.

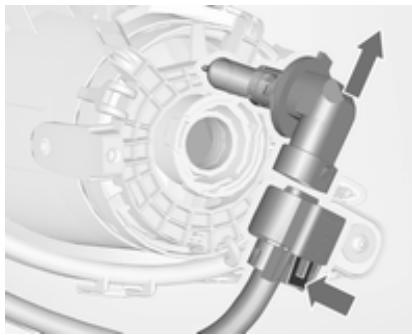

1. Dégager la douille d'ampoule du connecteur en, enlevant la patte de retenue.
2. Retirer et replacer la douille d'ampoule avec une ampoule et fixer le connecteur.
3. Insérer la douille de l'ampoule dans le réflecteur, tourner dans le sens horaire pour encliqueter.
4. Poser le couvercle avec les vis.

Feux arrêté

1. Ouvrir le couvercle à vis.

1. Retirer les vis repérées par les flèches.

1. Retirer avec précaution l'ensemble du feu arrêté des broches de retenue et enlever.
2. Détacher le connecteur de l'ensemble du feu.

1. Retirer et replacer l'ampoule en tournant la douille d'ampoule. Clignotant (1) Feux arrêté (2) Feu stop (3)

Feux arrêtés avec diode électroluminescente (LED) pour les deux arrêtés et les deux stop.

Uniquement le feu de clignotant (1) peut être changé.

Retirer et remplacer l'ampoule en tournant la douille d'ampoule.

1. Connecter le connecteur avec l'ensemble du feu.
2. Poser l'ensemble du feu sur les broches de retenue et monter l'ensemble légèrement avec les vis.
3. Brancher le couvercle à vis.

Feux de marche arrêté (4) dans le hayon

1. Ouvrir le hayon et enlever le couvercle.

1. Tourner la douille d'ampoule dans le sens anti-horaire et l'enlever du réflecteur.

1. Retirer l'ampoule de la douille en tirant.
2. Remplacer et insérer la nouvelle ampoule dans la douille.
3. Introduire la douille dans le réflecteur et la tourner dans le sens horaire.
4. Placer le couvercle.

Feu antibrouillard arrêt

Les ampoules sont accessibles par le bas du véhicule.

1. Tourner la douille d'ampoule dans le sens anti-horaire et l'enlever du réflecteur.

1. Retirer l'ampoule de la douille en tournant dans le sens anti-horaire.
2. Remplacer et insérer la nouvelle ampoule dans la douille en tournant dans le sens horaire.
3. Insérer la douille de l'ampoule dans le réflecteur, tourner dans le sens horaire pour encliqueter.

Vérification d'ampoule

Mettre le contact, faire fonctionner et vérifier tous les feux.

Clignotants latéraux

Faire remplacer les ampoules par un atelier.

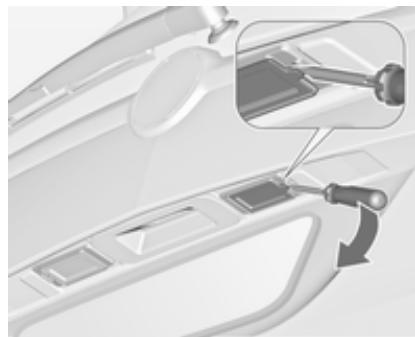

Éclairage de plaque d'immatriculation

1. Introduire un tournevis dans le creux du couvercle, appuyer sur le côté et libérer le ressort. Retirer le couvercle.

1. Retirer l'ampoule de la douille en tirant.
2. Remplacer l'ampoule et l'insérer dans la douille.
3. Pousser le couvercle dans le boîtier.

Éclairage de courtoisie, spots de lecture

Faire remplacer les ampoules par un atelier.

Éclairage du coffre

Faire remplacer les ampoules par un atelier.

Éclairage du tableau de bord

Faire remplacer les ampoules par un atelier.

Fusibles

Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.

Le véhicule est équipé de trois boîtes à fusibles :

à l'avant gauche du compartiment moteur ; - dans les véhicules avec la direction à gauche, à l'intérieur derrière le compartiment de rangement ou, dans les véhicules avec la direction à droite, derrière la boîte à gants ; - derrière un cache sur le côté gauche du coffre.

Avant de remplacer un fusible, mettre le commutateur correspondant en position Off et couper le contact.

Un fusible défectueux se reconnaît à son filament brûlé. Ne pas replacer le fusible tant que la cause de la défaillance n'a pas été supprimée.

Certaines fonctions sont protégées par plusieurs fusibles.

Des fusibles peuvent aussi être enfilés même si la fonction n'est pas présente.

30040

30041

Pince à fusibles

Une pince à fusibles peut se couvrir dans la boîte à fusibles du moteur.

30042

30042

Placer la pince à fusibles par le haut ou le côté sur les différents types de fusibles etsterolerle fusible.

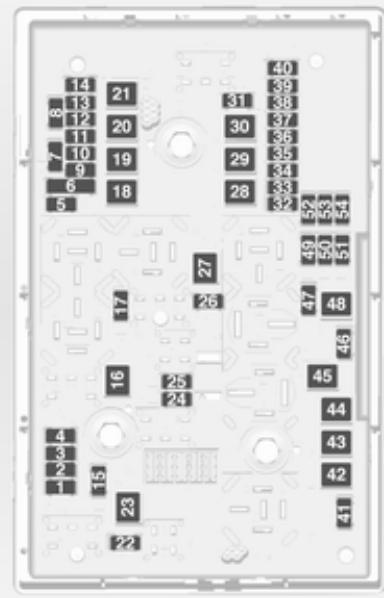

Boîte à fusibles du compartiment moteur

La boîte à fusibles se trouve à l'avant gauche du compartiment moteur.

Libérer le couvercle et le rabattre vers le haut jusqu'à son arrêt. Enlever le couvercle verticalement vers le haut.

N° circuit électrique

1 Module de commande du moteur 2 Sonde lambda 3 Injection de carburant, système d'allumage 4 Injection de carburant, système d'allumage 5 - 6 Chauffage des rétroviseurs 7 Commande de ventilateur 8 Sonde lambda, moteur 9 Capteur de lunette arrière 10 Capteur de batterie 11 Déverrouillage du coffre 12 Module d'éclairage directionnel adaptatif 13- 14 Essuie-glace de lunette arrière 15 Module de commande du moteur

N° circuit électrique

16 Démarreur 17 Module de commande de transmission 18 Lunette arrière chauffante 19 Lève-vitres électroniques avant 20 Lève-vitres électroniques arrière 21 ABS 22 Feu de route gauche (halogène) 23 Lave-phares 24 Feu de croisière droit (xénon) 25 Feu de croisière gauche (xénon) 26 Phares antibrouillard 27 Chauffage du gazole (diesel) 28 Système Stop/Start 29 Frein de stationnement électrique 30 ABS

Numéro circuit électrique

31 Système d’arrêt-démarrage, régulateur de vitesse adaptatif, chauffage auxiliaire 32 Airbag 33 Éclairage directionnel adaptatif 34 Pompe de liquide de refroidissement 35 Lève-vitres électriques 36 Compresseur de climatisation 37 Électrovanne de ventilation d’absorbeur de vapeurs de carburant 38 Pompe à vide 39 Module de commande d’alimentation en carburant 40 Lave-glace avant, lave-glace arrêt 41 Feu de route droit (halogène) 42 Ventilateur de radiateur 43 Essuie-glace avant

Numéro circuit électrique

44 Système d'essuie-glace 45 Ventilateur de radiateur 46- 47 Avertisseur sonore 48 Ventilateur de radiateur 49 Pompe à carburant 50 Réglement de portée des phares 51 Volet d'air 52 Chauffage auxiliaire, moteur diesel 53 Module de commande de transmission, module de commande du moteur 54 Surveillance de circuit

Après avoir remplacé des fusibles défectueux, refermer le couvercle de boîte à fusibles et l'encliqueter en appuyant.

Si le couvercle de boîte à fusibles n'est pas correctement fermé, un dysfonctionnement peut survenir.

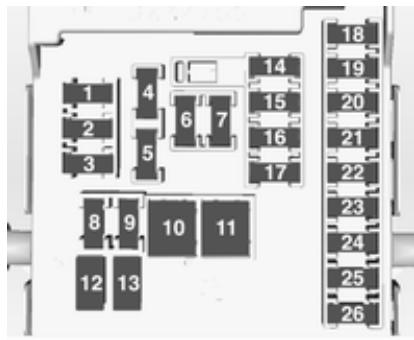

Boîte à fusibles du tableau de bord

Dans les véhicules avec direction à gauche, la boîte à fusibles se trouve derrière le compartiment de rangement du tableau de bord.

Ouvrir le compartiment et le pousser vers la gauche pour le libérer. Rabattre le compartiment vers le bas et l'enlever.

Dans les véhicules avec direction à droite, la boîte à fusibles se trouve derrière un cache dans la boîte à gants. Ouvrir la boîte à gants, puis ouvrir le couvercle et le rabattre.

N° circuit électrique

1 Commandes au volant de régulateur de vitesse, limiteur de vitesse, régulateur de vitesse adaptatif 2 Module de commande de carrosserie 3 Module de commande de carrosserie 4 Radio 5 Infotainment System, combiné d'instruments

N° circuit électrique

6 Allume-cigares 7 Prise de courant 8 Module de commande de carrosserie 9 Module d'airbag 10 Module de commande de carrosserie 11 Climatisation soufflante intérieure 12- 13- 14 Connecteur de diagnostic 15 Unité d'airbag 16 Prise de courant du coffre 17 Système de climatisation 18 Système Stop/Start 19 Feux stop, feu x arrière, plafonniers

Numéro circuit électrique

20 Module de commande de carrosserie 21 Combiné d'instruments 22 Commutateur d'allumage 23 Module de commande de carrosserie 24 Module de commande de carrosserie

25-

26-

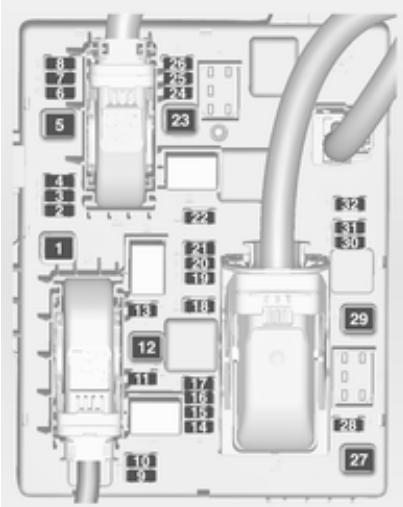

Boîte à fusibles du coffre

La boîte à fusibles se trouve sur le côté gauche du coffre, derrière un cache.

Enlever le cache.

Si le véhicule est doté d'un kit de réparation des pneus, stocker la boite complète.

N° circuit électrique

1 Module de remorque 2 Sortie pour remorque 3 Aide au stationnement 4 - 5 - 6 - 7 Siège avant 8 Alarme antivol 9 - 10 - 11 Module de remorque, prise de remorque 12 - 13 Sortie pour remorque 14 - 15 Rabattement de rétroviseurs, capteur de pluie, deux de route automatiques

N° circuit électrique

16 Rétroviseur intérieur 17 Prise de courant 18- 19 Chauffage du volant 20 Store 21 Chauffage de siège 22- 23- 24- 25 Régulateur de vitesse adaptatif, alerte d'angle mort latéral 26 - 27- 28- 29 - 30 -

N° circuit électrique

31 Amplificateur, subwoofer 32 Système de suspension active, avertissement de franchissement de ligne

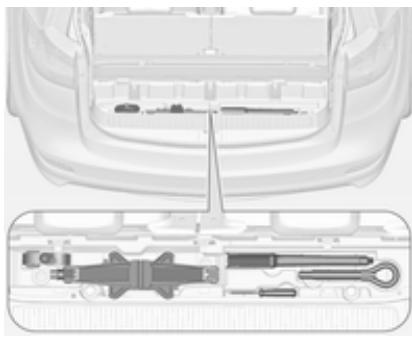

Outillage du véhicule

Certains outils, l'oeillet de remorquage (uniquement pour les véhicules avec roue de secours) et l'équipement de levage de véhicule sont rangés dans le rangement à l'arrière dans le plancher du coffre.

Ouvrir le recouvrement à l'avant du hayon.

État des pneus, état des jantes

Franchir les arêtes vives lentement et si possible à angle droit. Rouler sur des arêtes vives peut endommager les pneus et les jantes. Ne pas écraser un pneu contre une cornure de trottoir lors du stationnement.

Contrôler régulièrement l'état des pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un atelier.

Pneus d'hiver

Les pneus d'hiver améliorent la sécurité de conduite à des températures inférieures à 7°C et devraient donc être montés sur toutes les roues.

Disposer l'autocollant de vitesse dans le champ de vision du conducteur selon la réglementation du pays.

Désignations des pneus

par exemple 215/60 R 16 95 H

215 = Largeur des pneus en mm 60 = Rapport de la section (hauteur du flanc par rapport à la largeur du flanc) en % R = Type de carcasse : radiale RF = Type : RunFlat 16 = Diamètre des jantes en pouces 95 = Indice de capacité de charge par exemple : 95 correspond à 690 kg H = Indicatif de vitesse

Indicatif de vitesse

Q = jusqu'à 160 km/h S = jusqu'à 180 km/h T = jusqu'à 190 km/h H = jusqu'à 210 km/h V = jusqu'à 240 km/h W = jusqu'à 270 km/h

Pression des pneus

Vérifier la pression des pneus (à froid) au moins tous les 14 jours et avant chaque long voyage. Ne pas oublier

la roue de secours. Cela vaut également pour les véhicules avec système de surveillance de la pression des pneus.

Dévisser le capuchon de la valve.

Pression de gonflage ⇔ 290 et sur l'étiquette apposée sur le cadre déporté avant gauche ou droite.

Les données de pression de gonflage se rapportent aux pneus froids. Elles s'appliquent tant aux pneus d'été qu'aux pneus d'hiver.

Toujours gonfler la roue de secours à la pression de gonflage pour pleine charge.

La pression de gonflage ECO sert à atteindre la plus faible consommation de carburant possible.

Le surgonflage ou le sous-gonflage des pneus par rapport aux pressions prescrites influence défavorablement la sécurité, la tenue de route, le confort routier et la consommation et augmente l'usure des pneus.

Attention

Un gonflage insuffisant peut provoquer un échauffement considérable du pneu, ainsi que des dommages internes entraînant le décollement de la bande de roulement et même l'éclatement du pneu à grande vitesse.

Si la pression de gonflage doit être réduite ou augmentée sur un véhicule avec système de surveillance de la pression des pneus, couper le contact.

Système de surveillance de la pression des pneus

Le système de surveillance de la pression des pneus surveille la pression des quatre pneus une fois par minute quand la vitesse du véhicule dépasse une certaine limite.

Toutes les roues doivent être équipées de capteurs de pression et les pneus doivent être gonflés à la pression prescrite.

Les pressions de gonflage actuelles des pneus peuvent être affichées dans le Menu informations véhicule du centre d'informations du conducteur.

Le menu peut être sélectionné à l'aide des boutons sur la manette des clignotants.

Appuyer sur le bouton MENU pour sélectionner le menu Menu informations véhicule

Tourner la molette pour sélectionner le système de surveillance de la pression des pneus.

L'état du système et de petits écarts de pression sont signalés par un message d'avertissement avec un clignotement du pneu correspondant dans le centre d'informations du conducteur.

Des écarts de pression plus importants sur les pneus d'un même essieu sont affichés par un message d'avertissement dans le centre d'informations du conducteur.

Les différences de pression importantes sont en outre indiquées par le message.

Témoin 117.

Messages du véhicule ⇔ 126.

Si la pression de gonflage doit être réduite ou augmentée, couper le contact.

Si un jeu complet de roues sans capteur est monté (p. ex. les quatre pneus d'hiver), un message est affiché dans le centre d'informations du

conducteur. Le système de surveillance de la pression des pneus ne fonctionne pas. Un montage ultérieur des capteurs est possible.

Une roue de secours ou une roue de dépannage-temporaire n'est pas équipée d'un capteur de pression. Le système de surveillance de la pression des pneus n'est pas opérationnel avec ces roues. Le témoin (1) s'allume. Le système reste opérationnel pour les trois autres roues.

L'utilisation de kits de réparation de pneu du type liquide disponibles dans le commerce peut entraver le fonctionnement du système. Des kits de réparation homologués en usine peuvent être utilisés.

Les systèmes radio externes à haute puissance peuvent nuir au système de surveillance de la pression des pneus.

Les bagues d'étanchéité et obus de valve du système de surveillance de la pression des pneus doivent être replacés à chaque fois que les pneus sont changés.

Fonction de seuil adaptatif

Le système de surveillance de la pression des pneus détecte automatiquement si le véhicule roule avec une pression de gonflage ajustée pour une charge jusqu'à 3 personnes ou une pleine charge.

Si la pression de gonflage doit être réduite, couper le contact avant de réduire la pression.

Fonction d'auto-apprentissage

Après avoir changé les roues, le vehicule dot est à l'arrêt pendant environ 20 minutes, avant que le système ne recalcule. Le processus de réapprentissage suivant nécessite jusqu'à 10 minutes de conduite à une vitesse minimale de 20km / h. Dans ce cas, -- peut s'afficher ou les valeurs de pression peuvent apparaitre à tour de role sur le centre d'informations du conducteur.

Si un problème survient pendant le processus de réapprentissage, un message d'avis de garde est affiché sur le centre d'informations du conducteur.

Compensation de la température

Des pneus froids réduisent la pression de gonflage, des pneus chauds augmentent la pression de gonflage. Le système de surveillance de la pression des pneus tient compte de cet effet pour afficher les messages d'alerte.

La valeur de la pression de gonflage affichée sur le centre d'informations du conducteur indique la pression réelle de gonflage. Il est très important de vérifier la pression de gonflage quand les pneus sont froids.

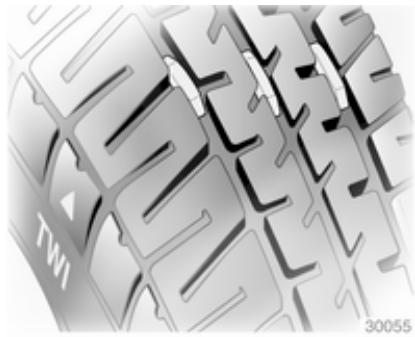

Profondeur de sculptures

Contrôler régulièrement la profondeur des sculptures.

Pour des raisons de sécurité, les pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm pour les pneus d'hiver).

Pour des raisons de sécurité, il est recommandé de ne pas dépasser un écart de plus de 2 mm entre les profondeurs de sculpture de pneu d'un même essieu.

La profondeur minimale de sculpture légalement autorisée (1,6 mm) est atteinte lorsque le profil est usé jusqu'au repère d'usure (TWI = Tread Wear Indicator). La position des repères d'usure est indiquée par des marques sur les flancs du pneu.

Si l'usure est plus importante à l'avant qu'à l'arrière, permuter régulièrement les roues avant avec les roues arrière. S'assurer que le sens de rotation des roues reste le même.

Les pneus vieillissent même s'ils ne roulent pas. Nous recommandons de remplacer les pneus tous les 6 ans.

Changement de taille de pneus et de jantes

En cas d'utilisation de taille de pneus autre que celle montée d'origine, il faut, le cas échéant, reprogrammer le compteur de vitesse électronique ainsi que la pression de gonflage nominale et procéder à d'autres modifications du véhicule.

Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression de gonflage.

Attention

L'utilisation de pneus ou de jantes non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.

Enjolveurs

Utiliser des enjoliveurs et des pneus homologues en usine pour le véhicule correspondant afin de répondre à toutes les exigences concernant chaque combinaison roue et pneu.

Si des enjoliveurs ou des pneus non homologues en usine sont utilisés, les pneus ne peuvent pas présenter de bourrelet de protection de jante. Les enjoliveurs ne doivent pas entraver le refroidissement des freins.

Attention

Des pneus ou des enjoliveurs non adaptés peuvent conduire à un dégonflage soudain des pneus et donc à des accidents.

Chaînes à neige

Les chaînes à neige ne sont autorisées que sur les roues avant.

Utiliser des chaînes à neige à maillons fins qui ne dépassent pas la bande de roulement et les flancs intérieurs des pneus de plus de 10 mm, fermoir de chaîne compris.

Attention

Un pneu endommagé est un pneu qui peut éclater.

Les chaînes à neige ne sont autorisées que sur les pneus de taille 215/60 R 16 et 225/50 R 17.

Les chaînes à neige ne sont pas autorisées sur les pneus aux dimensions 225/45 R 18, 235/45 R 18 et 235/40 R 19.

L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autorisée.

Kit de réparation des pneus

De petits dégâts sur la bande de roulement du pneu peuvent être réparés avec le kit de réparation de pneus.

Ne pas enlever les corps étrangers du pneu.

Les dégâts au pneu d'une taille supérieure à 4 mm ou se situant dans le flanc du pneu ne peuvent pas être réparés à l'aide du kit de réparation des pneus.

Attention

Ne pas dépasser 80 km/h

Ne pas utiliser pendant une longue période.

Cela risque d'affecter la direction et la manoeuvrabilité.

En cas de crevaison de pneu :

Serrer le frein de stationnement, engager la 1ère, la marche arrière ou placer le levier sélecteur sur P.

Le kit de réparation des pneus se trouve sur le côté gauche du coffre, derrière un cache.

1. Sortir le kit de réparation des pneus de son espace de rangement.
2. Enlever le compresseur.

1. Enlever le câble de raccordement électrique et le flexible d'air de leur espace de rangement sur la face inférieure du compresseur.

1. Visser le flexible d'air du compresseur sur le raccord sur la bouteille de produit d'étanchéité.
2. Placer la bouteille de produit d'étanchéité dans le support sur le compresseur.

Placer le compresseur près du pneu, de sorte que la bouteille de produit d'étanchéité soit verticale.

1. Dévisser le capuchon de valve de la roue défectueuse.
2. Visser le flexible de replissage sur la valve de pneu.
3. Le commutateur du compresseur doit être placé sur O.
4. Brancher la fiche du compresseur sur la prise pour accessoires ou sur la prise d'allume-cigares. Nous vous recommandons de laisser le moteur tourner afin d'éviter un décharge de la batterie.

1. Placer le commutateur à bascule du compresseur sur I. Le pneu est rempli de produit d'étanchéité.
2. Le manomètre du compresseur indique brièvement une pression jusqu'à 6 bars pendant que la bouteille de produit d'étanchéité se vide (environ 30 secondes). Ensuite, la pression commence à chuter.
3. Le produit d'étanchéité a été complètement pompé dans le pneu. Puis, le pneu est gonflé à l'air.
4. La pression de gonflage prescrite devrait être atteinte dans les 10 minutes. Pression de gonflage
5. Quand la pression correcte est atteinte, éteindre le compresseur.

Si la pression de pneu prescrite n'est pas atteinte dans les 10 minutes, démonter le kit de réparation de pneus. Avancer ou reculer le véhicule d'un tour de roue. Brancher à nouveau le kit de réparation de pneus et poursuivre la procédure de remplissage pendant 10 min. Si la pression de gonflage prescrite n'est toujours pas atteinte, c'est que le pneu est trop fortement endommagé. Prendre contact avec un atelier.

Évacuer la pression excédentaire à l'aide du bouton situé au-dessus du manomètre.

Ne pas faire fonctionner le compresseur pendant plus de 10 minutes.

1. Détacher le kit de réparation des pneus. Pousser le loquet pour enlever la bouteille de produit d'étanchéité de son support. Visser le flexible de gonflage de pneu à l'orifice libre de la bouteille de produit d'étanchéité. Ceci empêche que le produit d'étanchéité ne s'échappe pas. Ranger le kit de réparation des pneus dans le coffre.
2. Essuyer avec un chiffon le produit d'étanchéité excédentaire.
3. Prélever l'étiquette apposée sur la bouteille de produit d'étanchéité et indiquant la vitesse maximale admise et la disposer dans le champ de vision du conducteur.
4. Reprendre la route sans délai afin que le produit d'étanchéité se répartisse uniformément dans le pneu. Après un trajet d'environ

10 km (mais pas plus de 10 minutes), s'arrête et contrôle la pression du pneu. À cet effet, visser directement le flexible d'air sur la valve du pneu et le compresseur.

Si la pression du pneu dépasse 1,3 bar, corriger selon la valeur prescrite. Répéter la procédure, jusqu'à ce que plus aucune perte de pression ne se produise.

Si la pression des pneus est descendue au-dessous de 1,3 bar, il

Il ne faut plus utiliser le véhicule.

Prendre contact avec un atelier

1. Ranger le kit de réparation des pneus dans le coffre.

Remarque

Les caractéristiques de conduite du pneu réparé sont fortement dégradées, c'est pourquoi il convient de remplacer ce pneu.

En cas de bruits anormaux ou de fort échauffement du compresseur, l'arrêter pendant au moins 30 minutes.

La soupape de sécurité intégrée s'ouvre à une pression de 7 bars.

Être attentif à la date d'expiration du kit. Au-delà de cette date, sa capacité d'étanchéité n'est plus garantie. Tenir compte des consignes de stockage mentionnées sur la bouteille du produit d'étanchéité.

Remplacer la bouteille de produit d'étanchéité qui a été utilisée. Mettre la bouteille au rebut conformément aux prescriptions légales.

Le compresseur et le produit d'étanchéité peuvent être utilisés jusqu'à environ -30 °C.

Les adaptateurs fournis peuvent être utilisés pour gonfler d'autres objets (ballons, matelas pneumatiques, canots pneumatiques...). Ils se trouvent sur la face inférieure du compresseur. Pour les enlever, les visser sur le flexible d'air du compresseur et les sortir.

Changement d'une roue

Certains véhicules sont équipés d'un kit de réparation de pneus au lieu d'une roue de secours 258.

Effectuer les préparatifs suivants et suivre les conseils ci-après :

Garer le véhicule sur un sol ferme, plat et non glissant. Mettre les roues avant en position droite. - Serrer le frein de stationnement, engager la 1ère, la marche arrière ou placer le levier sélecteur sur P. Enlever la roue de secours 264. - Ne jamais changer simultanément plusieurs roues.

N'utiliser le cric que pour replacer les pneus crevés, pas pour monter des pneus d'hiver ou d'été au changement de saison. Si le sol n'est pas ferme, placer une planche solide d'une épaisseur maximale de 1 cm sous le cric. Aucune personne ni aucun animal ne doit se trouver à l'intérieur du véhicule soulevé par un cric. - Ne pas se glisser sous un véhicule soulevé par un cric. - Ne pas démarrer un véhicule soulevé par un cric. Nettoyer les écrous de roue et le fillet avec un chiffon propre avant de déposer la roue.

Attention

Ne pas graisser la vis de roue, l'écrou de roue ou le côté d'écrou de roue.

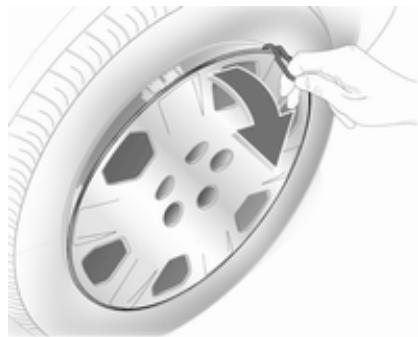

1. Dégager et retirer les capuchons des écrous de roue à l'aide d'un tournevis. Enlever l'enjoliveur à l'aide du crochet. Outilage de bord 253.

Roues en alliage léger : Dégager et retirer les capuchons des écrous de roue à l'aide d'un tournevis. Afin de protéger la jante, placer un chiffon entre le tournevis et la roue.

1. Déplier la clé de roue et la placer de sorte qu'elle soit bien positionnée et dévisser chaque écrou de roue d'un demi-tour.

1. Certaines variantes peuvent avoir le point de levage par cric du véhicule recouvert. Éloigner le couvercle sur le côté.

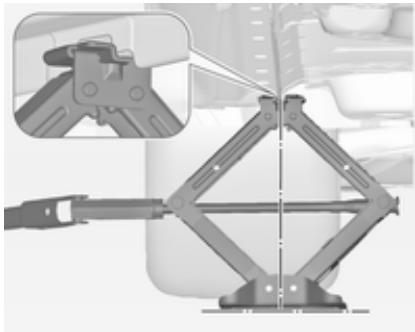

1. Vérifier que le cric est bien positionné sous le point de levage ajustat.

1. Régler le cric à la hauteur requise. Le positionner directement sous le point de levage de manière telle qu'il ne glisse pas.

Attacher la clé de roue, aligner correctement le cric et tourner la clé de roue jusqu'à ce que la roue ait quitté le sol.

1. Dévisser les écrous de roue.
2. Changer la roue. Roue de secours 264
3. Visser les écrous de roue.
4. Abaisser le véhicule.
5. Poser la clé de roue en s'assurant qu'elle est bien placée et serrer chaque écrou en quinconce. Le couple de serrage est de 140 Nm.
6. Aligner le trou de valve de l'enjoliveur avec la valve de pneu avant de l'installer. Placer les capuchons des écrous de roue.
7. Poser le couvercle du point de levage par cric.
8. Ranger la roue changée 264 ainsi que les outils du véhicule 253.
9. Vérifier la pression de gonflage du pneu et le couple de serrage des écrous de roue.

Faire replacer ou réparer le pneu défectueux dès que possible.

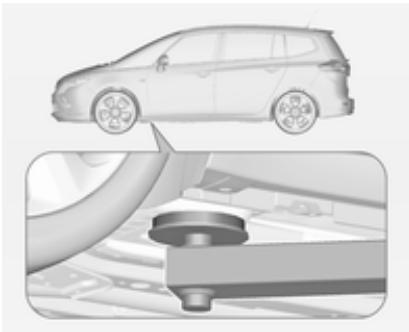

Position de levage pour pont élévateur

Position du bras arrière du pont élévateur centrée sous le creux du seuil.

Position du bras avant du pont élévateur au niveau du soubassement.

Roue de secours

Certains véhicules sont équipés d'un kit de réparation de pneus au lieu d'une roue de secours.

La roue de secours peut être qualifiée de roue de dépannage en raison de sa taille par rapport aux autres roues du véhicule et selon les réglementations nationales.

La roue de secours a une jante en acier.

Avertissement

L'utilisation d'une roue de secours plus petite que les autres roues ou conjointement avec des pneus d'hiver peut altérer la tenue de route. Faire replacer le pneu défectueux dès que possible.

La roue de secours se trouve dans une niche sous le plancher du véhicule.

1. Ouvrir le compartiment de rangement dans le coffre 253.
2. Retirer les deux chapeaux qui recouvrent les boulons hexagonaux.

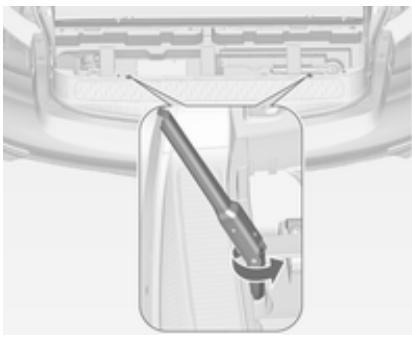

1. Poser la clé à roue sur un boulon hexagonal et la tourner dans le sens anti-horaire jusqu'à ce qu'une certaine résistance soit sentie.
2. Procéder de la même manière avec l'autre boulon hexagonal.

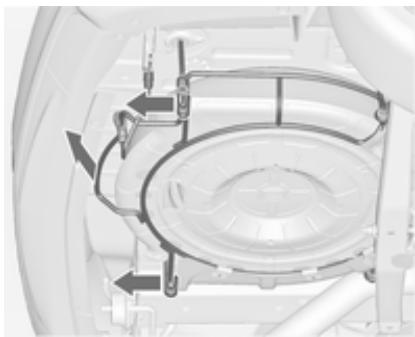

1. Lever le support de roue de secours et ouvrir les deux verrous à crochet.
2. Abaisser le support de roue de secours.

1. Décrocher le câble de sécurité.

1. Baisser complètement le support et poser la roue de secours.
2. Changer la roue. La roue endommagée doit être fixée dans le coffre, voir ci-dessous.
3. Soulever le support de la roue de secours vide et accrocher le câble de sécurité.
4. Lever davantage le support de roue de secours et engager les deux verrous. Les côtés ouverts des verrous doivent être dirigés dans le sens du déplacement.
5. Fermer le support de roue de secours vide en tournant les deux boulons hexagonaux dans le sens horaire de manière successive à l'aide de la clé à roue.
6. Poser les chapeaux sur les deux boulons hexagonaux.
7. Ranger la clé à roue et le cric dans le rangement, sur l'avant du hayon.
8. Fermer le couvercle du rangement.

Lors du rangement de la roue de secours dans le support de roue de secours, il est à noter que la roue est

positionnée avec la valve de pneu au-dessus du renforcement du support de roue.

Rangement d'une roue endommagée dans le coffre

Le support de roue de secours n'est pas conçu pour une autre taille de roue que la roue de secours.

Une roue endommagée plus large que la roue de secours devra être rangée dans le coffre et fixée par une sangle. Outilage de bord 253.

Les sièges de la troisième rangée doivent être rabattus dans 80.

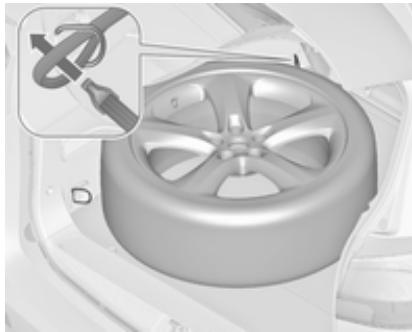

1. Placer la roue contre la paroi gauche du coffre.

1. Placer l'extrémité libre de la sangle à travers l'anneau d'arrimage avant du côté gauche.
2. Placer le crochet de la sangle à travers la boucle et la tirer jusqu'à ce que la sangle soit fixée fermement à l'anneau d'arrimage.

1. Faire passer la sangle entre les rayons de la roue, comme illustré.
2. Introduire le crochet dans l'anneau d'arrimage gauche arrière.
3. Serrer la sangle et la bloquer à l'aide de l'attache.

Danger

Toujours conduire avec les dos-sières de sièges arrière dépliés et engagés lors du rangement d'une roue endommagée de taille normale dans le coffre.

Attention

Si un cric, une roue ou un autre équipement est rangé dans le coffre, mais sans être correctement attaché, il peut provoquer de graves blessures. En cas d'arrêt brusque ou de collision, les éléments non attachés pourraient heurter quelqu'un.

Toujours ranger le cric et les outils dans leur compartiment de rangement respectif et les attacher.

Une roue endommagée rangée dans le coffre doit toujours être fixée grâce à une sangle.

Roue de dépannage temporaire

L'utilisation de la roue de dépannage temporaire peut affecter la tenue de route. Faire replacer ou réparer le pneu défectueux dès que possible.

Ne monter qu'une seule roue de dépannage-temporaire. Ne pas rouler à plus de 80 km/h. Rouler lentement dans les virages. Ne pas utiliser pendant une période prolongée.

Si vous véhicule a une crevaison à l'arrière lors du remorquage d'un autre véhicule, monter la roue de secours-temporaire à l'avant et la roue pleine à l'arrière.

Chainses à neige 258.

Pneus à sens de roulement imposé

Monter les pneus à sens de roulement imposé de sorte qu'ils roulent dans le sens de la marche. Le sens de rotation est reconnaissable au symbole (par exemple une flèche) placé sur le flanc du pneu.

En cas de roues montées dans le sens contraire de la marche, respecter ce qui suit :

La tenue de route peut être altérée. Faire remplacer ou réparer le pneu défectueux dès que possible. - Par temps de pluie et neige, conduire extrêmement prudemment.

Démarrage par câbles auxiliaires

Ne jamais démarrer à l'aide d'un chargeur rapide.

Lorsque la batterie est déchargée, démarrer le moteur à l'aide de câbles auxiliaires de démarrage et de la batterie d'un autre véhicule.

Attention

Le démarrage avec des câbles auxiliaires de démarriage doit être effectué avec la plus grande prudence. Tout non-respect des instructions suivantes peut entraîner des accidents ou des dégâts par explosion des batteries, ainsi que des dommages aux circuits électriques des deux véhicules.

Attention

Éviter les contacts avec les yeux, la peau, les tissus et les surfaces peintes. Le liquide de batterie con

tient de l'acide sulfurique qui peut provoquer des blessures et des dégâts en cas de contact direct.

• Pas de flamme nue ni d'étincelles à proximité de la batterie.
• Une batterie déchargée peut déjà geler à une température de 0°C. Dégeler la batterie gelée avant de raccorder les câbles de démarrage. Pour travailler à proximité de la batterie, porter des lunettes et des vêtements de protection. Utiliser une batterie de démarrage de même tension (12 volts). Sa capacité (Ah) ne doit pas être trop inférieure à celle de la batterie déchargée. Utiliser des câbles auxiliaires de démarrage avec pince-crocodiles isolées et représentant une section d'au moins 16mm² et de 25mm² pour les moteurs diesel.
• Ne pas débrancher la batterie déchargée du réseau de bord.
• Arrêtez les appareils électriques non indispensables.
• Pendant le démar r âbles auxiliaires de démarrage ne se touchent pas.
• Les véhicules ne doivent pas se toucher pendant le démarrage à l'aide des câbles auxiliaires.
• Serrer le frein de stationnement, placer la boîte manuelle au point mort ou la boîte automatique en position P.

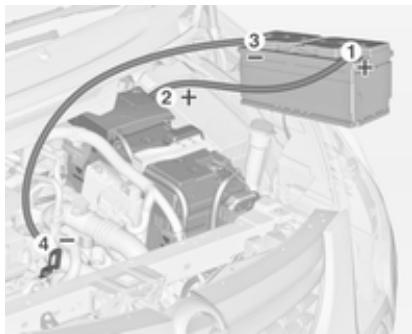

Séquence de raccordement des câbles :

1. Raccorder le câble rouge à la borne positive de la batterie de démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive de la batterie déchargée.
3. Raccorder le câble noir à la borne négative de la batterie de démarriage.
4. Raccorder l'autre extrémité du câble noir à un point de masse du véhicule tel que le bloc moteur ou un boulon de fixation du moteur. Effectuer le branchement aussi loin que possible de la batterie déchargée et en tout état de cause à plus de 60 cm.

Placer les câbles de sorte qu'ils ne puissent pas être happés par des pièces en mouvement dans le compartiment moteur.

Démarrage du moteur :

1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de démarrage ne doivent pas dépasser 15 secondes avec un intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au ralenti avec les câbles branchés.
4. Allumer les consommateurs électriques (par exemple phares, lunette arrière chauffante) sur le véhicule prenant le courant.
5. Le retrait des câbles se fait exactement dans l'ordre inverse de l'installation.

Remorquage du véhicule

Insérer un tournevis dans la fente sur le bord bas courbe du capuchon. Dégager le capuchon en enfantant avec précaution le tournevis vers le côté. Pour éviter tout dégât, il est recommandé de placer un chiffon entre le tournevis et le cadre.

L'oeillet de remorquage se trouve dans l'outillage du véhicule 253

Visser l'oeillet de remorquage au maximum et jusqu'à ce qu'il soit en position horizontale.

Fixer un câble de remorquage ou maistrox une barre de remorquage à l'oeillet de remorquage.

L'œillet de remorquage ne doit être utilisé que pour le remorquage et non pour récupérer le véhicule enlisé.

Mettre le contact afin de pouvoir débloquer le volant et actionner les feux stop, l'avertisseur sonore et l'essuie-glace avant.

Boîte de vitesses au point mort (neutre).

Avertissement

Démarrer lentement. Ne pas conduire par à-coup. Des forces de traction trop importantes peuvent endommager les véhicules.

Quand le moteur est arrêté, le freinage et la direction nécessitent de plus grands efforts.

Mettre en marche le système de recyclage de l'air et fermer les fenêtres afin d'éviter toute pénétration des gaz d'échappement du véhicule tracteur.

Véhicules avec boîte automatique : Le véhicule doit être remorqué dans le sens de la marche, mais sans dépasser une vitesse de 80 km/h et une distance de 100 km. Dans tous les autres cas et quand la boîte de vitesse est défaillante, l'essieu avant doit être soulevé du sol.

Prendre contact avec un atelier.

Après le remorquage, dévisser l'œillet de remorquage.

Introduire le bas du capuchon et le refermer.

Remorquage d'un autre véhicule

Insérer un tournevis dans la fente sur le bord bas courbe du capuchon. Dégager le capuchon en enfantant avec précaution le tournevis vers le bas. Pour éviter tout dégât, il est recommandé de placer un chiffon entre le tournevis et le cadre.

L'oeillet de remorquage se trouve sans l'outillage du véhicule 253.

Visser l'oeillet de remorquage au maximum et jusqu'à ce qu'il soit en position horizontale.

L'anneau d'arrimage situé à l'arrière sous le véhicule ne doit en aucun cas être utilisé comme oeillet de remorquage.

Fixer un câble de remorquage ou un treux une barre de remorquage à l'oeillet de remorquage.

L'œillet de remorquage ne doit être utilisé que pour le remorquage et non pour récupérer un véhicule enlisé.

Avertissement

Démarrer lentement. Ne pas conduire par à-coups. Des forces de traction trop importantes peuvent endommager les véhicules.

Après le remorquage, dévisser l'œil de remorquage.

Introduire le bas du capuchon et l'encliqueter.

Serrures

Les serrures sont lubrifiées en usine en utilisant une graisse pour barillets de haute qualité. N'utiliser des produits dégivrants que si cela est absolument nécessaire car leur effet dégraissant entrave le fonctionnement des barillets. Après avoir utilisé des produits dégivrants, faire regraisser les barillets par un atelier.

Lavage

La peinture du véhicule est soumise à des agressions extérieures. Il convient donc de laver et de lustrer la voiture régulièrement. Préférer un programme avec application d'une couche de cire protectrice en cas d'utilisation d'une station de lavage automatique.

Éliminer immédiatement les fientes, les insectes morts, les résines, le pollen, etc. car ils contiennent des composants corrosifs qui peuvent endommager la peinture.

En cas de passage à la station de lavage, suivre les instructions du fabricant. Les essuie-glaces avant et arrière doivent être arrêtés. Enlever l'antenne et les accessoires externes tels que barre de toit, etc.

En cas de lavage à la main, rincer abondamment les parties intérieures des passages de roue.

Nettoyer à fond les rebords et replis intérieurs des portes, le capot ainsi que les parties de la carrosserie qu'ils recouvrent.

Avertissement

Toujours utiliser un produit de nettoyage dont le pH est compris entre 4 et 9.

Ne pas utiliser de produits de nettoyage sur des surfaces brûlantes.

Faire graisser les charnières de toutes les portes par un atelier.

Ne pas nettoyer le compartiment moteur avec un jet de vapeur ou haute pression.

Rincer abondamment le véhicule et l'essuyer à la peau de chamois. Rincer la peau de chamois. Utiliser des peaux de chamois différentes pour les surfaces peintes et pour les surfaces vitrées : des résidus de cire sur les vitres altèrent la vision.

Ne pas éliminer les taches de goudron avec des objets durs. Utiliser un spray éliminant le goudron sur les surfaces peintes.

Éclairage extérieur

Les lentilles des phares et des autres lampes sont en plastique. Ne pas utiliser de produits abrasifs ou corrosifs ni de grattoirs et ne pas effectuer de nettoyage à sec.

Polissage et lustrage

Lustrer le véhicule régulièrement (au plus tard quand l'eau ne perlent plus). Sinon, la peinture va se dessécher.

Un polissage n'est rendu nécessaire que lorsque la peinture est souillée par des substances solides ou a pris un aspect mat et perdu son éclat.

Le produit autopolish aux silicones forme aussitôt un film protecteur, dispensant ainsi du lustrage.

Les parties de la carrosserie en plastique ne doivent pas être traitées avec des produits de lustrage ou de polissage.

Vitres et balais d'essuie-glaces avant

Nettoyer à l'aide d'un chiffon doux non pelucheux ou d'une peau de chamois avec du produit de nettoyage pour vitres et du produit d'élimination des insectes.

Lors du nettoyage de la lunette arrière, ne pas endommager les fils chauffants se trouvant sur sa face intérieure.

Utiliser un grattoir à arêtes vives pour éliminer le givre (la glace) de façon mécanique. Appuyer le grattoir fermement sur la vitre afin que la crasse ne puisse pas passer en dessous et rayer ainsi la vitre.

Nettoyer les balais d'essuie-glaces gras avec un chiffon doux et un produit de nettoyage pour vitres.

Toit ouvrant

Ne jamais le nettoyer avec des solvants, des produits abrasifs, des carburants, des produits agressifs (par exemple produits de nettoyage de peinture, solutions à l'acétone, etc.), des acides, des produits très alcalins ou des éponges abrasives. Ne pas appliquer de produits de lustrage ou de polissage sur le toit ouvrant.

Roues et pneus

Ne pas utiliser de nettoyeurs à haute pression.

Nettoyer des jantes avec un nettoyant pour jantes à pH neutre.

Les jantes sont peintes et peuvent être nettoyées avec les mêmes produits que la carrosserie.

Dégâts à la peinture

Corriger les petits dégâts de peinture avec un crayon de retouche avant que la rouille ne se forme. Les grands dégâts de peinture ou la rouille doivent être réparés par un atelier.

Soubassement

Le soubassement est partiellement revêtu de PVC ou d'une couche de cire de protection permanente dans les zones les plus critiques.

Vérifier le soubassement après son lavage et le faire cirer le cas échéant.

Les matériaux en bitume caoutchouc peuvent abîmer la couche de PVC. Faire effectuer les travaux au soubassement par un atelier.

De préférence, laver le soubassement au début et à la fin de l'hiver et faire vérifier la couche de cire de protection.

Danger

Le gaz de pétrole liquéfié est plus lourd que l'air et peut stagner dans les points bas.

Être prudent en cas de travail sous le véhicule dans une fosse.

Pour les travaux de peinture quand une cabine de séchage à plus de 60°C est utilisée, le réservoir de gaz de pétrole liquéfié doit être démonté. N'apporter aucune modification au système de gaz liquéfié.

Dispositif d'attelage

Ne pas nettoyer la barre d'attelage avec un jet de vapeur ou haute pression.

Système de transport arrêté

Nettoyer le système de transport arrière avec un jet de vapeur ou haute pression au moins une fois par an.

Faire fonctionner le système de transport arrêté de temps en temps s'il n'est pas utilisé régulièrement, notamment en hiver.

Volet d'air

Nettoyer le volet sur le pare-chocs avant pour assurer son bon fonctionnement.

Intérieur et garnitures

Ne nettoyer l'habitacle, y compris le revêtement de tableau de bord et les revêtements qu'à l'aide d'un chiffon sec ou de produit de nettoyage intérieur.

Nettoyer les garnitures en cuir à l'eau propre et avec un chiffon doux. Pour les taches tenaces, utiliser un produit d'entretien pour cuir.

Nettoyer le tableau de bord uniquement avec un chiffon doux humide.

Les garnitures en tissu se nettoient le mieux à l'aspirateur et à la brosse. Pour éliminer les taches, utiliser un produit de nettoyage pour tissu.

Il se peut que les tissus ne soient pas grand teint. Cela peut provoquer des décolorations visibles, notamment sur les garnitures de couleur claire. Éliminer les taches et les décolorations dès que possible.

Nettoyer les ceintures de sécurité à l'eau tiède ou avec un produit de nettoyage pour intérieur.

Avertissement

Attacher les fermétures Velcro des vêtements car elles peuvent abîmer le garnissage du siège si elles restent ouvertes.

La même chose s'applique aux vêtements avec des objets aux bords tranchants, tels que fermétures éclair, ceintures ou jeans cloutés.

Éléments en matière plastique et en caoutchouc

Les pièces en plastique et en caoutchouc peuvent être entretenues avec les mêmes produits que la carrosserie. Le cas échéant, utiliser un produit de nettoyage pour intérieur. Ne pas utiliser d'autres produits. Éviter notamment les solvants et l'essence. Ne pas utiliser de nettoyeurs à haute pression.

Service et maintenance

Informations générales 275

Fluides, lubrifiants et pièces

recommandés 276

Informations sur l'entretien

Il est important pour la sécurité, la fiabilité ainsi que pour le maintien de la valeur de votre véhicule que tous les travaux d'entretien soient effectués aux intervalles prévus.

Le dernier plan d'entretien détaillé pour votre véhicule est disponible au près de votre atelier.

Affichage d'entretien 108.

Intervalles d'entretien pour l'europe

L'entretien de votre véhicule est requis tous les 30 000 km ou tous les ans, selon l'échéance survenant en premier, sauf indication contraire dans l'affichage d'entretien.

La périodicité des travaux d'entretien européens est valide pour les pays suivants :

Allemagne, Andorre, Autriche, Belgique, Bosnie-Herzégovine, Bulgarie, Chypre, Croatie, Danemark, Espagne, Estonie, Finlande, France,

Grèce, Groenland, Hongrie, Irlande, Islande, Italie, Lettonie, Lituanie, Luxembourg, Macédoine, Malte, Monténégro, Norvège, Pays-Bas, Pologne, Portugal, République tchèque, Roumanie, Royaume-Uni, Slovaquie, Slovénie, Suède, Suisse.

Affichage d'entretien 108.

Intervalles d'entretien pour l'international

L'entretien de votre véhicule est requis tous les 15 000 km ou tous les ans, selon l'échéance survenant en premier, sauf indication contraire dans l'affichage d'entretien.

Les intervalles d'entretien pour l'international sont valides pour les pays qui ne sont pas mentionnés dans les intervalles d'entretien pour l'Europe.

Affichage d'entretien 108.

Confirmations

La confirmation des entretiens effectués est indiquée dans le carnet d'entretien et de garantie. La date et le kilométrage sont ajustés ainsi que la signature et le cachet de l'atelier ayant effectué l'entretien.

S'assurer que le carnet d'entretien et de garantie est correctement rempli car la preuve d'un entretien suivi est essentielle en cas d'appel à la garantie ou de demande de geste commercial et cela constitue aussi un argument positif lors de la revente éventuelle du véhicule.

Périodicité d'entretien avec calcul de durée de vie restante de l'huile moteur

L'intervalle d'entretien est basé sur plusieurs paramètres en fonction de l'utilisation.

L'affichage de service vous signale quand vidanger l'huile moteur.

Affichage d'entretien → 108.

Fluides et lubrifiants recommandés

Utiliser uniquement des produits satisfaisant les spécifications recommandées. L'utilisation de produit n'était pas en conformité avec ces spécifications peut conduire à des dommages n'étaient pas couverts par la garantie.

Attention

Les produits nécessaires au fonctionnement du véhicule sont dangereux et peuvent être nocifs. Manipuler avec prudence. Respecter les consignes figurant sur les récipients.

Huile moteur

L'huile moteur est identifiée par sa qualité et par sa viscosité. Lors du besoin de l'huile moteur à utiliser, la qualité est plus importante que la viscosité.

Viscosité. La qualité de l'huile garantit, par ex. la propriété du moteur, la protection contre l'usure et le contrôle du vieillissement de l'huile, alors que la classe de viscosité définit la capacité d'écoulement de l'huile sur une certaine gamme de températures.

Dexos est la toute dernière qualité d'huile moteur qui assure une protection optimale aux moteurs à essence et diesel. S'il n'est pas possible de s'en procurer, les huiles moteur d'autres qualités mentionnées doivent être utilisées. Les recommandations pour les moteurs à essence sont également valables pour les moteurs fonctionnant au gaz naturel comprimé (GNC), au gaz de pétrole liquifié (GPL) et à l'éthanol (E85).

Sélectionner l'huile moteur adéquate en fonction de sa qualité et de la température ambianteminimale 280.

Appoint d'huile moteur

Les huiles moteur de différentes marques et différents producteurs peuvent être mélangées pour autant que vous respectiez les critères d'huile moteur spécifique qualité et viscosité.

L'utilisation d'huiles moteur ACEA A1/B1 et A5/B5 est interdite, car elles peuvent entraîner des dégâts du moteur à long terme dans certaines conditions d'utilisation.

Sélectionner l'huile moteur adéquate en fonction de sa qualité et de la température ambianteminimale 280.

Additifs supplémentaires d'huile moteur

L'utilisation d'additifs supplémentaires d'huile moteur peut entraîner des dégâts et rendre la garantie caduque.

Classes de viscosité d'huile moteur

La classe de viscosité SAE définit la capacité d'écoulement d'une huile.

L'huile multigrade est représentée par deux chiffres, par ex. SAE 5W-30. Le premier chiffre, suivi d'un W, indique la viscosité à basse température et le second chiffre, la viscosité à haute température.

Sélectionner la classe de viscosité ajustée en fonction de la température ambianteminimale 280.

Toutes les classes de viscosité recommandées sont adaptées pour une utilisation à des températures ambiantes élevées.

Liquide de refroidissement et antigel

Utiliser uniquement de l'antigel pour liquide de refroidissement sans silicates et à longue durée de vie (LLC).

Le système est rempli en usine par un liquide de refroidissement conçu pour offrir une excellente protection contre la corrosion ainsi que le gel à des températures allant approximativement jusqu'à -28 °C. Dans les pays nordiques, le liquide de refroidissement rempli en usine offre une protection contre le gel à des températures allant jusqu'à -37 °C. Cette concentration devrait être maintenue toute l'année. L'utilisation d'additifs supplémentaires pour liquide de refroidissement dont le but est de procurer une protection supplémentaire contre la corrosion ou d'assurer l'étanchéité en cas de petites fuites peut provoquer des problèmes de fonctionnement. Nous déclinons

Toute responsabilité quant aux conséquences liées à l'utilisation d'additifs supplémentaires pour liquide de refroidissement.

Liquide de frein/d'embrayage

Utiliser uniquement du liquide de frein haute performance homologué pour ce véhicule. Prendre contact avec un atelier.

Au fil du temps, le liquide de frein absorbe l'humidité, ce qui réduit l'efficacité du freinage. Le liquide de frein doit donc être remplacé à l'intervalle spécifique.

Le liquide de frein doit être stocké dans un récipient scellé pour éviter qu'il n'absorbe l'humidité.

S'assurer que le liquide de frein n'est pas contaminé.

Caractéristiques techniques

Identification du véhicule 278

Données du véhicule 280

Identification du véhicule

Numéro d'identification du véhicule

Le numéro d'identification du véhicule est visible à travers le pare-brise

et sur le plancher du côté du passager avant derrière un couvercle.

Plaquette d'identification

La plaque signalétique se trouve sur l'encadrement de la porte avant gauche.

Données de la plaquette signalétique:

1 = Constructeur 2 = Numéro d'homologation 3 = Numéro d'identification du véhicule 4 = Poids nominal brut du véhicule en kg 5 = Poids total roulant autorisé en kg 6 = Charge maximale autorisée sur l'essieu avant en kg

7 = Charge maximale autorisée sur l'essieu arrêté en kg 8 = Données spécifiques au véhicule ou au pays

La charge sur essieu avant et la charge sur essieu arrêté ne doit pas dépasser ensemble le poids total autorisé en charge. Si, par exemple, la charge sur l'essieu avant est maximale, la charge sur l'essieu arrêté doit être telle que le poids total autorisé en charge n'est pas dépassé.

Les caractéristiques techniques ont été établies selon les normes de la Communauté Européenne. Tous droits de modification réservés. Les indications figurant sur les papiers du véhicule ont toujours priorité sur celles du présent manuel.

Données du véhicule

Plan d'entretien européen

Qualité requise de l'huile moteur

Tous les pays européens (sauf Biélorussie, Moldavie, Russie, Serbie, Turquie) Uniquement Israël

Qualité de l'huile moteur	Moteurs à essence (y compris CNG, LPG, E85)	Moteurs diesel	Moteurs à essence (y compris CNG, LPG, E85)	Moteurs diesel
dexos 1	-	-	✓	-
dexos 2	✓	✓	-	✓

Dans le cas où de l'huile de qualité dexos ne serait pas disponible, il est permis d'utiliser au maximum 1 litre d'huile moteur de qualité ACEA C3 une fois entre chaque vidange.

Classes de viscosité d'huile moteur

Tous les pays européens et Israël (sauf Biélorussie, Moldavie, Russie, Serbie, Turquie)

Température ambiente	Moteurs essence et diesel
Jusqu'à -25 °C	SAE 5W-30 ou SAE 5W-40
Au-dessous de -25 °C	SAE 0W-30 ou SAE 0W-40

Plan d'entretien international

Qualité requise de l'huile moteur

Tous les pays extérieurs à l'Europe sauf Israël. Uniquement Biélorussie, Moldavie, Russie, Serbie, Turquie.

Qualité de l'huile moteur	Moteurs à essence (y compris CNG, LPG, E85)	Moteurs diesel	Moteurs à essence (y compris CNG, LPG, E85)	Moteurs diesel
dexos 1	✓	-	-	-
dexos 2	-	✓	✓	✓

Dans le cas où de l'huile de qualité dexos ne serait pas disponible, il est permis d'utiliser les qualités d'huile moteur mentionnées ci-dessous :

Tous les pays extérieurs à l'Europe sauf Israël. Uniquement Biélorussie, Moldavie, Russie, Serbie, Turquie.

Qualité de l'huile moteur	Moteurs à essence (y compris CNG, LPG, E85)	Moteurs diesel	Moteurs à essence (y compris CNG, LPG, E85)	Moteurs diesel
GM-LL-A-025	✓	-	✓	-
GM-LL-B-025	-	✓	-	✓
	Tous les pays extérieurs à l'Europe sauf Israël		Uniquement Biélorussie, Moldavie, Russia, Serbie, Turquie
Qualité de l'huile moteur	Moteurs à essence (y compris CNG, LPG, E85)	Moteurs diesel	Moteurs à essence (y compris CNG, LPG, E85)	Moteurs diesel
ACEA A3/B3	✓	-	✓	-
ACEA A3/B4	✓	✓	✓	✓
ACEA C3	✓	✓	✓	✓
API SM	✓	-	✓	-
Conservation des ressources API SN	✓	-	✓	-
Classes de viscosité d'huile moteur
	Tous les pays extérieurs à l'Europe (sauf Israël), y compris Biélorussie, Moldavie, Russia, Serbie, Turquie
Température ambiente	Moteurs essence et diesel
Jusqu'à -25 °C	SAE 5W-30 ou SAE 5W-40
Au-dessous de -25 °C	SAE 0W-30 ou SAE 0W-40
Jusqu'à -20 °C	SAE 10W-301) ou SAE 10W-401)

1) Autorisé, mais l'utilisation de SAE 5W-30 ou SAE 5W-40 de qualité dexos est recommandée.

Données du moteur

Désignation de venteAppellation du moteur	1.4A14NEL	1.4A14NET	1.4 GPLA14NET	1.6 CNGA16XNT	1.8A18XEL	1.8A18XER
Nombre de cylindres	4	4	4	4	4	4
Cylindrée [cm3]	1364	1362	1362	1598	1796	1796
Puisance du moteur [kW]à un régime de	88	103	103	110	85	103
	4200-6000	4900-6000	4900-6000	5000	5600	6300
Couple [Nm]à un régime de	200	200	200	210	175	175
	1850-4200	1850-4900	1850-4900	2300-5000	3800	3800
Type de carburant	Essence	Essence	Gaz liquide/Essence	Gaz naturel/Essence	Essence	Essence
Indice d'octane RONrecommendé	95	95	95	95	95	95
autorisé	98	98	98	98	98	98
autorisé	91	91	91	91	91	91
Gaz	-	-	GPL	CNG	-	-
Consommation d'huile [I/1000 km]	0,6	0,6	0,6	0,6	0,6	0,6

Désignation de vente Appellation du moteur	2.0 Turbo A20DTL	2.0 Turbo A20DT	2.0 Turbo Z20DTJ	2.0 BiTurbo A20DTR	2.0 Turbo A20DTH
Nombre de cylindres	4	4	4	4	4
Cylindrée [cm3]	1956	1956	1956	1956	1956
Puisance du moteur [kW] à un régime de	81	96	96	143	121
	4000	4000	4000	4000	4000
Couple [Nm] à un régime de	260	300	300	400	350
	1750-2500	1750-2500	1750-2500	1750-2500	1750-2500
Type de carburant	Gazole (diesel)	Gazole (diesel)	Gazole (diesel)	Gazole (diesel)	Gazole (diesel)
Consommation d'huile [I/1000 km]	0,6	0,6	0,6	0,6	0,6

Performances

Mateur	A14NEL	A14NET	A14NETGPL	A16XNTCNG	A18XEL	A18XER
Vitesse maximale2) [km/h]
Boîte manuelle	190	200	195	204	185	195
avec le système Stop/Start	192	202	-	-	-	-
Boîte automatique	-	197	-	-	-	-
Mateur	A20DTL	A20DT	A 20 DTJ	A20DTH	A20DTR
Vitesse maximale2) [km/h]
Boîte manuelle	183	191	195	-	-
avec le système Stop/Start	-	193	-	208	218
Boîte automatique	-	-	192	205	-

Poids du véhicule

Poids à vide, modèle de base sans équipement optionnel

	Mateur	Boîte manuelle	Boîte automatique
5/7 sièges [kg]	A14NEL	1613/1640	-
	A14NET	1613/1640	1613/1640
	A14NET LPG	1664/1691	-
	A16XNT CNG	1701/1728	-
	A18XEL	1571/1598	-
	A18XER	1571/1598	-
	A20DTL	1701/1728	-
	A20DT	1701/1728	-
	A 20 DTJ	1701/1728	1733/1760
	A20DTH	1733/1760	1733/1760
	A20DTR	1733/1760	-

Poids à vide, modèle de base avec tous les équipements optionnels

	Mateur	Boîte manuelle	Boîte automatique
équipement maximal	A14NEL	1788/1816	-
5/7 sièges	A14NET	1788/1816	1816/1843
[kg]	A14NET LPG	1843/-	-
	A16XNT CNG	1843/-	-
	A18XEL	1733/1764	-
	A18XER	1733/1764	-
	A20DTL	1901/1931	-
	A20DT	1901/1931	-
	A 20 DTJ	1901/1931	1901/1953
	A20DTH	1901/1931	1931/1953
	A20DTR	1901/1931	-

Dimensions du véhicule

	Zafira Tourer
Longueur [mm]	4656
Largeur sans rétroviseurs [mm]	1884
Largeur, les deux rétroviseurs compris [mm]	2100
Hauteur (sans antennae) [mm]	1685
Longueur du coffre avec la troisième rangée de sièges rabattue [mm]	1094
Longueur du coffre avec la deuxième et la troisième rangée de sièges rabattues [mm]	1832
Largeur du coffre [mm]	1057
Hauteur du coffre au hayon [mm]	840
Empattement [mm]	2760
Diamètre de braquage [m]	11,4

Capacités

Huile moteur

Mateur	A14NEL	A14NET, A14NET LPG	A16XNT CNG	A18XEL, A18XER
filtre compris [I]	4,0	4,0	4,5	4,5
entre MIN et MAX [I]	1,0	1,0	1,0	1,0
Mateur	A20DTL	A20DT	A 20 DTJ	A20DTH
filtre compris [I]	4,5	4,5	4,5	4,5
entre MIN et MAX [I]	1,0	1,0	1,0	1,0

Réservoir de carburant

Essence/diesel, contenance nominale [I]	58
Gaz naturel (GNC), capacité nominale [kg] ou [I]	25 kg3) ou 144 I
Essence, contenance nominale	14
Gaz liquide GPL, capacité nominale	-4)

Pressions des pneus

Mateur	Pneus	Confort avec 3 personnes max.		ECO pour une charge de 3 personnes		À pleine charge
		avant [kPa/bar] ([psi])	arrière [kPa/bar] ([psi])	avant [kPa/bar] ([psi])	arrière [kPa/bar] ([psi])	avant [kPa/bar] ([psi])	arrière [kPa/bar] ([psi])
A14NEL, A14NET, A14NET LPG	215/60 R16, 225/50 R17, 235/45 R18, 235/40 R19	220/2,2 (32)	220/2,2 (32)	260/2,6 (38)	260/2,6 (38)	230/2,3 (33)	300/3,0 (43)
A16XNT CNG	225/50 R17, 215/60 R16	220/2,2 (32)	220/2,2 (32)	260/2,6 (38)	260/2,6 (38)	230/2,3 (33)	280/2,8 (41)
A18XEL, A18XER	215/60 R16, 225/50 R17, 235/45 R18, 235/40 R19	220/2,2 (32)	220/2,2 (32)	260/2,6 (38)	260/2,6 (38)	230/2,3(33)	280/2,8 (41)
A20DTL,A20DT,A 20 DTJ	215/60 R16,225/50 R17,235/45 R18,235/40 R19	240/2,4 (35)	240/2,4 (35)	280/2,8 (41)	280/2,8 (41)	250/2,5 (36)	300/3,0 (43)
A20DT ECO	215/60 R16,225/50 R17	240/2,4 (35)	240/2,4 (35)	280/2,8 (41)	280/2,8 (41)	260/2,6 (38)	300/3,0 (43)
A20DTH	225/50 R17,235/45 R18,235/40 R19,225/45 R18	260/2,6 (38)	240/2,4 (35)	280/2,8 (41)	280/2,8 (41)	280/2,8 (41)	320/3,2 (46)
A20DTR	225/50 R17, 235/45 R18, 235/40 R19, 225/45 R18	260/2,6 (38)	240/2,4 (35)	280/2,8 (41)	280/2,8 (41)	280/2,8 (41)	320/3,2 (46)
Tous	Roue de dépannagetemporaire	420/4,2 (61)	420/4,2 (61)	-	-	420/4,2 (61)	420/4,2 (61)

Informations au client

Enregistrement des données du véhicule et vie privée 294

Modules de stockage de données dans le véhicule

Le véhicule est doté d'un grand nombre de composants électroniques contenant des modules de stockage de données qui mémorisent de manière temporaire ou permanente des données techniques concernant l'état du véhicule, les événements et les erreurs. En général, ces informations techniques permettent de documenter l'état des pièces, modules, systèmes ou l'environnement :

Conditions de fonctionnement de composants de système (par ex. niveaux de remplissage)

• Messages d'état du véhicule et de ses composants uniques (par ex. nombre de tours de roue/vitesse de rotation, ralentissement, accélération latérale) Dysfonctionnement et défauts dans des composants de système important La réaction du véhicule dans des conditions particulières de conduite (par ex. déploiement d'un airbag, l'activation du système de régulation de stabilité)
• Conditions environnementales (par exemple : température)

Ces données sont uniquement des données techniques et faciliteront l'identification et la correction des erreurs ainsi que l'optimisation des fonctions du véhicule.

Les profils de déplacement indiquant les itinéraires parcourus ne peuvent pas être créés avec ces données.

Si des services sont utilisés (par ex. travaux de réparation, procédures de services, cas de garantie, assurance qualité), les employés du réseau

d'entretien (y compris le fabricant) peuvent, en utilisant des appareils de diagnostic spéciaux, dire ces informations techniques à partir de modules de stockage de données d'événement et d'erreur. Des informations supplémentaires peuvent vous être fournies dans ces ateliers, le cas échéant. Une fois qu'une erreur a été corrigée, les données sont effacées du module de stockage de données ou elles sont continuellement écrasées.

Il se peut que, pendant le fonctionnement normal du véhicule, certaines situations soient rencontrées ou ces données techniques se rapportant à d'autres informations (rapport d'accident, dommages sur le véhicule, énoncés de témoin, etc.) puissent être associées à une personne spécifique - éventuellement avec l'aide d'un expert.

Des fonctions supplémentaires, avec le consentement du client (par ex. location du véhicule en cas d'urgence) permettent la transmission de données particulières du véhicule.

Identification de fréquence radio (RFID)

La technologie RFID est utilisée sur certains véhicules pour des fonctions telles que la surveillance de la pression des pneus et la sécurité du circuit d'allumage. Il est également utilisé en association avec des fonctions de confort comme les télécommandes radio pour le verrouillage/déverrouillage des portes et les émetteurs embarqués d'ouverture de portails ou de portes de garage. La technologie RFID des véhicules Opel n'utilise pas et n'enregistre pas d'informations personnelles, pas plus qu'elle n'établit de liens vers d'autres systèmes Opel contenant des informations personnelles.

Index alphabétique

Accessoires et modifications du véhicule 230

Accoudoir. 43

Accouplement de remorque..... 225

Affichage d'informations graphiques, affichage d'informations couleurs 124

Affichage de la transmission.... 172

Affichage de service 108

Affichages d'informations. 119

Aide au redémarrage en côte 178

Aide au stationnement 199

Aide au stationnement à ultrasons. 199

Aide au stationnement par ultrasons 115

Airbags et rétracteurs de ceinture 113

Alarme antivol 28

Alerte angle mort latéral. 206

Alerte de collision avant 193

Allume-cigares 105

Anneaux d'arrimage 91

Antiblocage de sécurité 176

Antiblocage de sécurité (ABS)… 115

Antibrouillard 118

Appel de phares 143

Appuis-tete 38

Appuis-têtes actifs. 39

Assistance au freinage 178

Assistant pour les panneaux de signalisation. 210

Avertissement de franchissement de ligne.. 115, 214

Avertisseur sonore 14,99

Batterie 235

Blocage de démarrage. 118

Blocage du démarrage 30

Boîte à fusibles du coffre 251

Boîte à fusibles du compartiment moteur 248

Boîte à fusibles du tableau de bord 250

Boîte à gants 66

Boîte automatique 172

Boîte de vitesses 17

Boîte manuelle 175

Bouches d'aération 161

Bouches d'aération fixes 162

Bouches d'aération réglables.... 161

Bouton de sélection de carburant 107

Cache-bagages 84

Caméra arrière 208

Capacités 289 Capot 232 Caractéristiques de conduite et conseils pour le remorquage.. 225 Caractéristiques du véhicule..... 280 Caractéristiques spécifiques du véhicule 3 Carburant. 215 Carburant pour fonctionnement au gaz naturel 216 Carburant pour moteurs à essence 215 Carburant pour moteurs diesel. 215 Carburant pour utilisation au gaz liquéfié 217 Car Pass 21 Catalyseur 171 Ceinture de sécurité 8 Ceinture de sécurité à trois points 52 Ceintures de sécurité 51 Cendriers 105 Centre d'informations du conducteur. 119 Châssis mécatronique interactif. 180 Chaînes à neige 258 Changement d'une roue 261 Changement de taille de pneus et de jantes 257

Chauffage 31,44 Chauffage auxiliaire 160 Chauffage et ventilation 154 Clés 21 Clés, serrures. 21 Clignotant 112 Clignotants. 105 Clignotants de changement de direction et de file 148 Clignotants latéraux 245 Climatisation 16, 155 Climatisation électronique 156 Code 126 Coffre 26,80 Combiné instruments 105 Commande automatique des feux 141 Commande d’éclairage du tableau de bord 150 Commandes au volant 98 Commutateur d’éclairage 140 Compte-tours 106 Compteur de vitesse 112 Compteur kilométrique 106 Compteur kilométrique journalier 106 Consommation de carburant - Émissions de CO2. 224 Contrôle du véhicule 164

Contrôles du véhicule. 231 Coupure d'alimentation en décélération 167 Coupure de courant 174 Crevaison 261 Cric du véhicule. 253

Danger, attention et avertissement 4 Défaillance 174 Défaillance du frein de stationnement électrique. 114 Démarrage du moteur 166 Démarrage et utilisation. 165 Démarrage par câbles auxiliaires 268 Désactivation d'airbag 58, 113 Désignations des pneus 254 Déteceur de pluie 118 Deuxième rangée de sièges 44 Déverrouillage du véhicule 6 Dimensions de montage du dispositif d'attelage 293 Dimensions du véhicule 288 Direction assistée. 115 Dispositif antivol 28 Dispositif d'attelage 226 Données du moteur 283

Éclairage de la console centrale 151 Éclairage de plaque d'immatriculation 245 Éclairage directionnel adaptatif 118,144,240 Éclairage du tableau de bord 246 Éclairage en virage 144 Éclairage extérieur 12,118,140 Éclairage intérieur 150, 246 Éclairage pour entrer dans le véhicule 151 Éclairage pour quitter le véhicule 152 Electronic Stability Control 179 Electronic Stability Control désactivé 116 Electronic Stability Control et système antipatinage 116 Éléments de commande 98 Emplacements de montage d'un système de sécurité pour infant 61 Emploi d'une remorque 225 En cas de panne 269 Enjoliveurs 257 Enregistrement des données du véhicule et vie privée 294

Enregistrement des données d'événements 294 Entretien 275 Entretien extérieur 271 Entretien intérieur 274 Équipement électrique 246 Équipements d'éclairage 151 Essuie-glace / lave-glace avant 100 Essuie-glace / lave-glace de lunette arrière 102 Essuie-glaces et lave-glaces 14 Exécution du travail 231

Faible niveau de produit de lave-glace 118 Faire le plein 219 Feu antibrouillard arrière 118 Feux antibrouillard 149, 242 Feux arrière 243 Feux de détresse 105, 147 Feux de position 140 Feux de recul 149 Feux de route 118, 142 Feux de route automatiques 118, 142 Feux de stationnement 149 Filet de sécurité 93 Filtre à particules 170

Filtre à particules (pour diesel).. 116, 170 Filtre a pollens 162 Fluides et lubricants recommends 276 Fonctionnement normal de la climatisation 162 Formeconvexe 30 Frein a main. 176, 177 Freinage d'urgence actif. 197 Frein de stationnement 177 Frein de stationnement électrique. 114 Freins 176,235 Fusibles 246

Galerie de toit 96 Garnitures 274 Gaz d'échappement 170

Horloge. 103

Huile moteur. 232, 276, 280

Identification de fréquence radio (RFID) 295 Indication de distance vers l'avant. 197

Informations générales 225

Informations sur l'entretien 275

Informations sur le chargement... 96

Jantes et pneus 253

Jauge à carburant 106

Jauge de température du liquide de refroidissement du moteur 108

Jauges et cadrans. 105

Kit de réparation des pneus 258

Lampes de lecture 151

Lampes de pare-soleil 151

Lentilles de feu embuées 149

Lève-vitres électriques 33

Lève-vitres manuels 33

Lever sélecteur 172

Limite de vitesse. 184

Liquide de frein 235

Liquide de frein/d'embrayage.... 276

Liquide de lave-glace 234

Liquide de refroidissement du moteur 234

Liquide de refroidissement et antigel. 276

Liquides et lubrifiants recommandés. 280

Lunette arrière chauffante 35

Messages du véhicule 126

Mode manuel 173

Niveau bas de carburant 117

Numéro d'identification du véhicule 278

Ordinateur de bord 131

Outillage 253

Outillage de bord. 253

Pare-brise. 32

Pare-soleil 35

Passage au rapport supérieur.... 115

Performances 285

Personnalisation du véhicule.... 134

Phares. 140

Phares antibrouillard 148

Phares halogènes 238

Phares pour conduite à l'étranger 143

Plaquette d'identification 278

Pneus d'hiver 253

Poids du véhicule 286

Porte-gobelets 67

Porte ouverte 119

Portes. 26

Porte-vélos. 71

Position de siège 40

Position nuit automatique 32

Position nuit manuelle 32

Positions de la serrure de contact 165

Préchauffage 116

Prendre la route 18

Pression d'huile moteur 117

Pression des pneus 254

Pressions des pneus 290

Prise d'air 162

Prises de courant 104

Prochain entretien du véhicule. 114

Profondeur de sculptures 256

Programme de stabilité de la remorque 229

Programmes de conduite électronique 173

Prolongation de l'alimentation.... 165

Protection contre la décharge de la batterie 153

Puissance réduite du moteur.... 118

Purge du système d'alimentation en gazole (diesel) 237

Quickheat 160

Rabattement 31 Rails de chargement et crochets à bagages 90 Rangement à l'arrière. 83 Rangement à l'avant. 68 Rangement dans la console centrale 70 Rangement dans le panneau de porte 68 Rangement dans les accoudoirs. 69 Rangements dans le tableau de bord. 66 Rappel de ceinture de sécurité.. 112 Recommendations pour la conduite. 164 Recouvrement des rangements dans le plancher arrière 86 Réglage de la portée des phares 143 Réglage des appuis-têtes 8 Réglage de siège 40

Réglage des rétroviseurs 8 Réglage des sièges 6 Réglage du volant 9,98 Réglage électrique 30 Réglages mémorisés. 23 Régulateur de vitesse 119, 182 Régulateur de vitesse adaptatif. 119, 185 Remorquage 225, 269 Remorquage d'un autre véhicule 270 Remorquage du véhicule 269 Remplacement des ampoules... 238 Remplacement des balais d'essuie-glace 237 Reprise des véhicules hors d'usage 231 Rétroviseur intérieur. 32 Rétroviseurs extérieurs 30 Rodage d'un véhicule neuf 165 Roue de secours 264

Sécurité du véhicule. 28 Sécurité enfants 26 Service 162 Sièges arrière 44 Sièges avant. 40 Signaux sonores 130 Soins à la carrosserie 271

Stationnement 19, 169 Stockage du véhicule 230 Stores 35 Symboles 4 Système antipatinage 179 Système antipatinage désactivé 116 Système avancé d'assistance au stationnement 202 Système d'airbag 55 Système d'airbag frontal 56 Système d'airbag latéral 57 Système d'airbag rideau 57 Système d'arrêt-démarrage 167 Système de charge 113 Système de contrôle de conduite 179 Système de freinage et d'embrayage 114 Système de surveillance de la pression des pneus 117, 255 Système de transport arrêté 71 Système Flex-Fix 71 Système flexible de compartimentage du coffre 91 Systèmes d'assistance au conducteur 182 Systèmes de climatisation 154 Systèmes de détection d'objets 199 Systèmes de sécurité pour infant 59

Systèmes de sécurité pour enfant ISOFIX 65 Systèmes de sécurité pour infant Top-Tether 65

Tablette rabattable 94 Télécommande radio 22 Témoin de dysfonctionnement. 113 Témoins. 109 Température extérieure 102 Tension de pile 130 Toit 36 Toit ouvrant 36 Triangle de présignalisation 95 Troisième rangée de sièges 49 Trousse de secours 95

Utilisation de ce manuel 3

Véhicule détecté à l'avant. 119 Ventilation. 154 Verrouillage automatique 26 Verrouillage central 23 Vide-poches 66 Vide-poches de pavillon 68 Vide-poches sous le siège 69 Vitres. 32

Volant chauffé 99 Vue d'ensemble du tableau de bord 10

Les données mentionnées dans cette publication correspondent à la situation indiquée. Adam Opel AG se réserve le droit d'apporter des modifications techniques, de l'équipement et de la forme du véhicule par rapport aux indications reprises dans cette publication ainsi que des modifications de cette publication proprement dite.

Situation : août 2012, ADAM OPEL AG, Rüsselsheim.

Imprimé sur papier blanchi sans chlore.

KTA-2722/2-fr

aout 2012
