ECAM22031SSB - Expresso broyeur DELONGHI - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Expresso broyeur automatique
Marque	De'Longhi
Modèle	ECAM22031SSB
Dimensions (L x P x H)	240 x 440 x 350 mm
Poids	8,8 kg
Alimentation	220-240 V ~ 50-60 Hz, 10 A max, 1450 W
Pression	15 bars
Capacité du réservoir d'eau	1,8 L
Capacité du réservoir à grains	250 g
Fonctions principales	Café en grains, café prémoulu, cappuccino, eau chaude, vapeur, réglage intensité (3 niveaux), réglage mouture (13 positions), personnalisation quantité, arrêt automatique (15 min à 3 h), économie d'énergie
Type de boissons	Espresso, Café, Long, Americano, Doppio+, Cappuccino
Filtre adoucisseur	Oui, compatible (réf. WaterFilter EAN:8004399327252)
Détartrage	Programme automatique avec voyant indicateur
Nettoyage infuseur	Infuseur amovible, lavable à l'eau
Nettoyage buse vapeur	Buse cappuccino amovible, gicleur démontable
Sécurité	Arrêt automatique, protection contre les brûlures (vapeur/eau chaude)
Pièces détachées	Infuseur, filtre adoucisseur, buse cappuccino, gicleur, cuillère doseuse
Longueur du cordon	1250 mm
Informations générales	Notice d'utilisation disponible en PDF, 44 pages

FOIRE AUX QUESTIONS - ECAM22031SSB DELONGHI

Comment nettoyer l'infuseur ?

Éteignez la machine et retirez l'infuseur en ouvrant le volet situé sur le côté droit. Plongez-le dans l'eau pendant 5 minutes puis rincez à l'eau claire. N'utilisez pas de nettoyants ou de lave-vaisselle. Remettez en place en appuyant jusqu'au clic.

Comment préparer un cappuccino ?

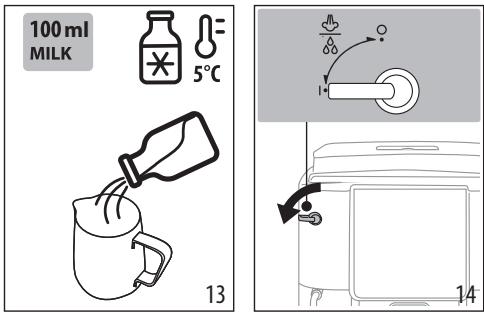

Remplissez un récipient de 100 ml de lait froid (5°C). Plongez la buse à cappuccino dans le lait, appuyez sur la touche Steam, attendez que le voyant clignote rapidement puis tournez la manette vapeur sur I. Faites mousser en tournant le récipient de bas en haut. Une fois la mousse obtenue, tournez la manette sur 0 et préparez votre café.

Que faire si le café ne sort pas ou goutte lentement ?

Vérifiez que le moulin n'est pas trop fin : tournez le bouton de réglage (A2) d'un cran vers le numéro 7. Si le problème persiste, nettoyez les becs verseurs avec un cure-dent et vérifiez que l'infuseur est correctement inséré.

Comment détartrer la machine ?

Maintenez la touche Détartrage (B4) enfoncée 5 secondes. Videz l'égouttoir et le réservoir d'eau, versez le détartrant De'Longhi (100 ml) puis 1 L d'eau. Placez un récipient de 2 L sous les buses. Suivez les étapes du cycle automatique (environ 30 min). Après chaque phase, rincez le réservoir d'eau fraîche.

Comment régler la dureté de l'eau ?

Utilisez la bande réactive fournie : plongez-la dans l'eau 1 seconde, après 1 minute le nombre de carrés rouges indique le niveau (1 à 4). Accédez au menu paramètres et sélectionnez le niveau correspondant via la touche intensité.

Comment utiliser du café prémoulu ?

Appuyez plusieurs fois sur la touche Sélection Intensité (B5) jusqu'à allumer le voyant Prémoulu. Introduisez une cuillère doseuse rase de café prémoulu dans l'entonnoir (ne jamais dépasser une cuillère). Placez une tasse et sélectionnez la boisson. Ne prépare qu'une tasse à la fois.

Le voyant alerte générale (triangle) est allumé, que faire ?

Cela signifie que l'intérieur de la machine est très sale. Nettoyez soigneusement l'intérieur (accessible après retrait de l'égouttoir) avec un pinceau et un aspirateur. Si le voyant persiste, contactez le service client.

Comment remplacer le filtre adoucisseur ?

Lorsque le voyant filtre (B9) s'allume, retirez le filtre usagé. Activez le nouveau filtre en faisant couler de l'eau dans son orifice central jusqu'à ce qu'elle sorte par les ouvertures latérales. Plongez-le dans l'eau 10 secondes, insérez-le dans le réservoir d'eau, puis suivez la procédure d'installation dans le menu paramètres.

Comment personnaliser la quantité de café en tasse ?

Maintenez enfoncée la touche de la boisson souhaitée jusqu'à ce que le voyant clignote rapidement. La distribution commence. Appuyez à nouveau sur la même touche lorsque la quantité désirée est atteinte. La quantité est alors mémorisée.

Que faire si la machine ne s'allume pas ?

Vérifiez que la fiche est bien branchée sur une prise secteur fonctionnelle. Si l'appareil reste éteint, contactez l'assistance technique De'Longhi.

MODE D'EMPLOI ECAM22031SSB DELONGHI

1.1 Lettres entre parenthèses....22
1.2 Problèmes et réparations ...... 22

1. DESCRIPTION ......22

2.1 Description de l'appareil - A ...... 22
2.2 Description panneau de contrôle - B ..... 23
2.3 Description des accessoires - C* ...... 23

1. PREMIÈRE MISE EN MARCHE DE L'APPAREIL 23

2. MESURE DE LA DURETÉ DE L'EAU .....24

3. ALLUMAGE DE L'APPAREIL .....24
4. ARRÊT DE L'APPAREIL....24
5. DISTRIBUTION DE BOISSONS À BASE DE CAFÉ 25

7.1 Préparation du café en utilisant le café en grains ....25
7.2 Préparation de 2 tasses de café .....25
7.3 Préparation du café en utilisant le café pré-moulu 25
7.4 Indications générales pour la préparation de boissons au café....26
7.5 Modification de l'intensité du café .....26
7.6 Rinçage 26
7.7 Conseils pour un café plus chaud......26
7.8 Réglage du moulin à café....26
7.9 Personnaliser la quantité en tasse......27

1. PRÉPARATION DU CAPPUCCINO .....27

8.1 Quel lait utiliser....27
8.2 Préparer le cappuccino 27
8.3 Nettoyage de la buse à vapeur/eau chaude après utilisation ....27

1. DISTRIBUTION D'EAU CHAUDE .....28

2. FILTRE ADOUCISSEUR......28

10.1 Remplacement du filtre 29
10.2 Retrait du filtre....29

1. CONSEILS POUR L'ÉCONOMIE D'ÉNERGIE .29

2. MENU PARAMÈTRES......30

12.1 Réinitialisation des valeurs d'usine .....32

1. NETTOYAGE DE L'APPAREIL ....33
2. NETTOYAGE DE L'INFUSEUR ......34
3. DÉTARTRAGE ......35
4. SIGNIFICATION DES VOYANTS ......36
5. RÉSOLUTION DES PROBLÈMES .....39
6. DONNÉES TECHNIQUES......40

Avant d'utiliser l'appareil toujours lire la brochure des consignes de sécurité.

1. INTRODUCTION

Prenez quelques minutes pour lire ce mode d'emploi. Vous évi- terez ainsi de vous exposer à des risques ou d'endommager la machine.

Les leds et les voyants sur le panneau de votre machine vous aideront à interagir correctement avec la machine :

	Éteint	--
	Allumé	Fonction disponible
	Clignotant	Fonction en cours
	Clignotant rapide	L'appareil requiert l'intervention de l'utilisateur

Cette symbolique est aussi utilisée dans le Quick Guide joint au produit.

1.1 Lettres entre parenthèses

Les lettres entre parenthèses correspondent à la description de l'appareil (pages 2-3).

1.2 Problèmes et réparations

En cas de problèmes, essayez avant tout de les résoudre en suivant les instructions fournies dans les chapitres « 16. Signification des voyants » et « 17. Résolution des problèmes ».

En cas d'inefficacité ou pour plus d'informations, il est conseillé de s'adresser au service client en téléphonant au numéro indiqué sur le feuillet « Service client » joint.

Si votre pays ne figure pas parmi ceux indiqués sur le feuillet, appelez le numéro indiqué sur la garantie. Pour les éventuelles réparations, s'adresser exclusivement à l'Assistance Technique De'Longhi. Les adresses sont indiquées dans le certificat de garantie qui accompagne la machine.

2. DESCRIPTION

2.1 Description de l'appareil - A

A1. Couvercle du réservoir à grains
A2. Bouton de réglage du moulin à café
A3. Réservoir à grains
A4. Entonnoir pour le café prémoulu
A5. Volet infuseur
A6. Infuseur extractible

A7. Cordon d'alimentation
A8. Couvercle du réservoir d'eau
A9. Réservoir d'eau
A10. Tiroir à marc de café
A11. Égouttoir
A12. Flotteur niveau d'eau dans l'égouttoir
A13. Plateau d'appui pour tasses
A14. Coupelle de condensation
A15. Buse à café réglable en hauteur
A16. Buse Vapeur/Eau chaude
A17. Buse à cappuccino (amovible)
A18. Gicleur Vapeur/Eau chaude (amovible)
A19. Manette Vapeur/Eau chaude
A20. Plateau range-tasses

2.2 Description panneau de contrôle - B

B1. Touche On/veille avec voyant led intégré

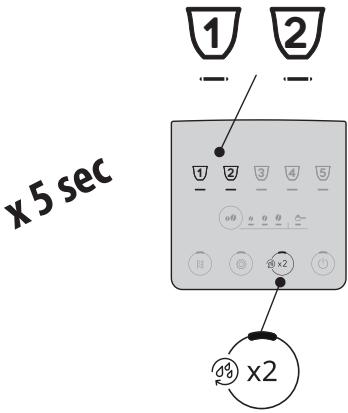

B2. Touche X2 avec voyant led intégré (si enfoncée pendant 5 secondes, elle active le rinçage du circuit café)
B3. Touche Menu Paramètres avec voyant led intégré
B4. Touche Détartrage avec voyant led intégré
B5. Touche Sélection Intensité ou Prémoulu
B6. Voyant led sélection Intensité
B7. Voyant led sélection Prémoulu
B8. Le type et le nombre de boissons diffèrent suivant le modèle
B9. Voyant fixe : il faut remplacer le filtre Voyant clignotant : installation du filtre en cours
B10. Voyant fixe : l'eau dans le réservoir (A9) est insuffisante Voyant clignotant : le réservoir n'est pas inséré
B11. Voyant alarme générale
B12. Voyant fixe : le tiroir à marc (A10) doit être vidé Voyant clignotant : le tiroir à marc n'est pas inséré
B13. Voyant fixe : il faut détartrer la machine Voyant clignotant : détartrage en cours

2.3 Description des accessoires - C\*

(ils différent par type et par nombre selon le modèle)

C1. Bande réactive "Total Hardness Test"

C2. Cuillère-doseuse pour café pré-moulu

C3. Détartrage

3. PREMIÈRE MISE EN MARCHE DE L'APPAREIL

Nota Bene :

• À la première utilisation, rincer à l'eau chaude tous les accessoires amovibles qui sont destinés à entrer en contact avec du lait ou de l'eau.
• Les traces dans le moulin à café sont dues aux tests de fonctionnement de la machine avant la mise en com-

merce et démontrent l'attention particulière que nous avons pour nos produits.

• À la première utilisation le circuit d'eau est vide, c'est pourquoi la machine pourrait être très bruyante : le bruit s'atténuera au fur et à mesure que le circuit se remplira.
• S'assurer que la manette vapeur (A19) soit sur 0 jusqu'à l'achèvement du premier démarrage (fig. 1).

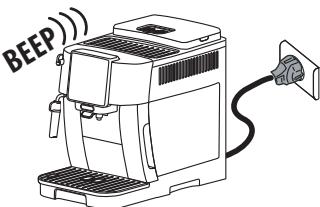

1. Brancher l'appareil sur secteur (fig. 2).

1. Le voyant 📋 (B10) s'allume sur le panneau de contrôle (B) (fig. 3) : extraire le réservoir d'eau (A9) (fig. 4), le remplir d'eau fraîche jusqu'à la ligne MAX (fig. 5), puis le réinsérer.

1. Le voyant led Ⓞ (B3) clignote rapidement sur le panneau de contrôle.

2. Mettre un récipient sous la buse à café (A15) (fig. 6).

3. Appuyer sur la touche Ⓞ (B3) (fig. 7) : l'appareil remplira d'eau les circuits internes et de l'eau chaude s'écoulera de la buse à café.

La machine est prête à l'emploi.

Nota bene :

• À la première utilisation de la machine, il faut faire 4-5 distributions avant d'obtenir un résultat satisfaisant en tasse.
• Pour rincer le circuit vapeur, il est recommandé de faire couler de l'eau pendant quelques secondes en tournant la manette de distribution vapeur/eau chaude (A19) sur la position I.

4. MESURE DE LA DURETÉ DE L'EAU

En programmant tout de suite la dureté de l'eau, la machine pourra réduire la fréquence du détartrage. Le voyant de détartrage [×] (B13) s'allumera donc lorsque nécessaire, selon la dureté effective de l'eau distribuée dans les différentes régions. Procéder de la manière suivante :

1. Si fournie avec votre modèle, retirer la bande réactive (C1) de son emballage.
2. Plonger complètement la bande dans un verre d'eau pendant environ une seconde (fig. 8).

1. Extraire la bande de l'eau et la secouer légèrement (fig. 9). Après une minute, 1, 2, 3 ou 4 petits carrés rouges se forment, en fonction de la dureté de l'eau ; chaque petit carré correspond à 1 niveau.

Total Hardness Test	Niveau de dureté
	1Basse
	2Moyenne
	3Moyenne/Haute
	4Haute

Voir les instructions du chapitre « 12. Menu paramètres » pour programmer la machine.

5. ALLUMAGE DE L'APPAREIL

Nota Bene :

S'assurer que la manette de distribution vapeur/eau chaude (A19) est en position fermée sur 0 (fig. 1).

Risque de brûlures !

Durant le rinçage, un peu d'eau chaude coule des becs verseurs de la buse à café (A15). Veiller à ne pas entrer en contact avec les éclaboussures d'eau. Pour éviter de vider fréquemment l'égouttoir (A11), il est recommandé de récupérer l'eau des rinçages dans un récipient.

- Pour allumer l'appareil, appuyer sur la touche ⏻ (B1) : le voyant led de la touche s'allume et, sur le panneau de contrôle (B), les voyants led des boissons clignotent pour indiquer que la machine est en train de chauffer.

Pendant la phase de chauffage, la machine effectue un rinçage ; de cette manière, la chaudière chauffe et l'appareil fait couler l'eau chaude dans les tuyaux internes pour qu'ils se réchauffent.

L'appareil est prêt quand les voyants led de boissons et intensité restent allumés fixes.

6. ARRÊT DE L'APPAREIL

Lors de chaque arrêt, la machine effectue un rinçage automatique, au cas où un café aurait été préparé.

Risque de brûlures !

Durant le rinçage, un peu d'eau chaude coule des becs verseurs de la buse à café (A15). Veiller à ne pas entrer en contact avec les éclaboussures d'eau. Pour éviter de vider fréquemment l'égouttoir (A11), il est recommandé de récupérer l'eau des rinçages dans un récipient.

- Pour éteindre l'appareil, appuyer sur la touche (B1) ;

- les voyants led des touches boissons clignotent sur le panneau de contrôle : si prévu, l'appareil effectue le rinçage puis s'éteint (veille).

Nota Bene :

Si l'appareil n'est pas utilisé pendant des périodes prolongées, débrancher l'appareil du secteur :

• éteindre auparavant l'appareil en appuyant sur la touche (●) ;
  • débrancher le cordon d'alimentation de la prise.

7. DISTRIBUTION DE BOISSONS À BASE DE CAFÉ

7.1 Préparation du café en utilisant le café en

grains

Attention!

Ne pas utiliser des grains de café verts, caramélisés ou confits, car ils peuvent se coller sur le moulin à café et le rendre inutilisable.

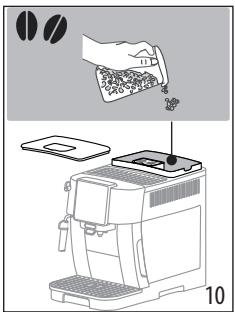

1. Introduire le café en grains dans le réservoir prévu à cet effet (A3) (fig. 10);

1. Placer une tasse sous les becs verseurs de café (A15) (fig. 11);
2. Baisser la buse de sorte à l'approcher le plus possible de la tasse : la crème sera ainsi meilleure (fig. 11) ;
3. Sélectionner le café souhaité :

Boisson (*)	Quantité par défaut (ml)	Quantité programmable (ml)
Espresso	40	de 20 à 80
Coffee	180	de 100 à 240
Long	160	de 115 à 250

Boisson (*)	Quantité par défaut (ml)	Quantité programmable (ml)
Americano	Espresso : ≈ 40 Eau : ≈ 110	Espresso :de ≈ 20 à ≈ 180 Eau :de ≈ 50 à ≈ 300
[6BAK]Doppio +	≈ 120	de ≈ 80 à ≈ 180

Americano
Doppio +

(*) Le type et le nombre de boissons diffèrent suivant le modèle.

1. La préparation commence et le voyant led correspondant à la boisson en cours de préparation clignote sur le panneau de contrôle (B).

7.2 Préparation de 2 tasses de café

1. Positionner les tasses sous les becs verseurs de la buse à café (A15) ;
2. Baisser la buse pour l'approcher le plus possible des tasses : la crème obtenue sera ainsi meilleure ;
3. Appuyer sur la touche 25×2 (B2): le voyant led correspondant s'allume;
4. Appuyer sur la touche Espresso (B8) ;
5. La préparation commence et le voyant led correspondant à la touche Espresso clignote sur le panneau de contrôle (B).

7.3 Préparation du café en utilisant le café pré-

moulu

Attention!

• Ne jamais introduire le café pré-moulu avec la machine éteinte, pour éviter qu'il ne se répande à l'intérieur de la machine et qu'il ne la salisse. Dans ce cas, la machine pourrait s'abîmer.

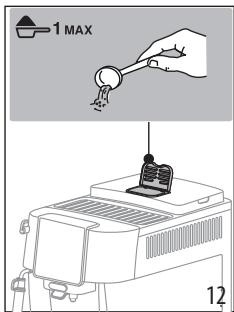

• Ne jamais introduire plus d'une cuillère-doseuse rase (C2), l'intérieur de la machine pourrait se salir ou l'entonnoir (A4) pourrait se boucher.

MAX 1 =

Nota Bene :

L'utilisation du café pré-moulu, ne permet pas de préparer plus d'une tasse de café à la fois.

1. Appuyer à maintes reprises sur la touche Ⓞ (B5) jusqu'à ce que le voyant led s'allume ⏰ (B7).

2. S'assurer que l'entonnoir ne soit pas bouché, puis introduire une cuillère-doseuse rase de café pré-moulu (fig. 12).

1 MAX 12

1. Placer une tasse sous les becs verseurs de café (A15) (fig. 11).
2. Sélectionner la boisson souhaitée (B8) ;
3. La préparation commence et le voyant led correspondant à la boisson en cours de préparation clignote sur le panneau de contrôle (B).

Attention!

• Lors de la préparation du café ☐ Long : au milieu de la préparation quand le voyant led 📄 (B7) clignote, introduire une autre cuillère doseuse rase de café prémoulu et presser à nouveau la touche Long.
• Il n'est pas possible de préparer le café 📄oo Doppio+ en utilisant le café pré-moulu.

7.4 Indications générales pour la préparation de boissons au café

• Durant l'utilisation, des voyants pourront s'éclairer sur le panneau de contrôle (B) ; leur signification est détaillée dans le chapitre « 16. Signification des voyants ».
• Pour obtenir un café plus chaud, consulter le paragraphe « 7.7 Conseils pour un café plus chaud ».
• Si le café sort au goutte-à-goutte ou s'il est trop liquide, pas assez crémeux ou trop froid, consulter les conseils indiqués dans le chapitre « 17. Résolution des problèmes ».
• Pour personnaliser les boissons selon ses propres goûts, consulter les paragraphes « 7.5 Modification de l'intensité du café » et « 7.9 Personnaliser la quantité en tasse ».

Nota Bene :

En mode d'économie d'énergie, la machine nécessite quelques secondes d'attente avant de faire couler le premier café car elle doit chauffer.

7.5 Modification de l'intensité du café

1. Appuyer sur la touche Ⓞ (B5) jusqu'à allumer les voyants led correspondants à l'intensité souhaitée (B6):

∅ ∅ ∅ ∅	Légère
∅ ∅ ∅ ∅	Moyenne
∅ ∅ ∅ ∅	Fort

1. Sélectionner la boisson à base de café souhaitée.

Nota bene :

• Lors de la prochaine préparation, la machine proposera la dernière intensité sélectionnée.
• En cas de coupure du courant, la machine repasse au niveau moyen par défaut.

7.6 Rinçage

Cette fonction permet de faire sortir de l'eau chaude par le bec verseur de café, de façon à nettoyer et chauffer le circuit interne de la machine.

1. Placer un récipient ayant une capacité minimale de 100ml sous la buse à café (A15) (fig. 6).
2. Maintenir enfoncée pendant environ 5 secondes la touche ^29 ×2 (B2) : la distribution commence et s'interrompt automatiquement (si l'on souhaite interrompre avant, presser à nouveau la même touche).

Nota Bene :

• Pour des périodes d'inutilisation supérieures à 3-4 jours, il est vivement conseillé d'effectuer, après avoir allumé la machine, 2/3 rinçages avant de l'utiliser ;
• Il est tout à fait normal, après avoir effectué cette opération, de trouver de l'eau dans le tiroir à marc de café (A10).

7.7 Conseils pour un café plus chaud

Pour obtenir un café plus chaud, il est conseillé de :

• effectuer un rinçage (voir paragraphe « 7.6 Rinçage ^39 »);
• Chauffer les tasses avec de l'eau chaude en utilisant la fonction eau chaude ;
• augmenter la température du café (voir chapitre « 12. Menu paramètres »).

7.8 Réglage du moulin à café

Le moulin à café ne doit pas être réglé, du moins au début, car il a été déjà préréglé en usine pour obtenir une distribution correcte de café.

Pour effectuer une correction, durant le fonctionnement du moulin à café, régler le bouton (A2) comme suit :

Si le café sort trop lentement ou ne sort pas du tout.L'effet de cette correction se remarque uniquement après la préparation d'au moins 2 cafés.	Tourner d'un cran vers le numéro 7
Pour une distribution du café plus dense et améliorer l'aspect de la crèmeL'effet de cette correction se remarque uniquement après la préparation d'au moins 2 cafés.	Tourner d'un cran vers le numéro 1[IMAGE]

Nota Bene :

Le bouton de réglage doit être tourné uniquement pendant que le moulin est en marche durant la phase initiale de préparation des boissons à base de café.

7.9 Personnaliser la quantité en tasse

1. Maintenir enfoncée pendant quelques secondes la touche relative à la boisson à programmer : quand le voyant led de la boisson sélectionnée clignote rapidement, la machine est en mode programmation. La distribution commence ;
2. Après voir atteint la quantité souhaitée dans la tasse, presser à nouveau la touche de la boisson : la distribution s'interrompt et la quantité est mémorisée.

Nota Bene :

Pour annuler la programmation en cours, appuyer sur une touche relative à une autre boisson

8. PRÉPARATION DU CAPPUCCINO

8.1 Quel lait utiliser

La qualité de la mousse peut varier en fonction de :

• température du lait ou de la boisson végétale (pour d'excellents résultats, toujours utiliser du lait ou des boissons végétales à la température réfrigérateur : 5°C);
  • type de lait ou boisson végétale ;
• marque utilisée ;
• ingrédients et valeurs nutritives.

8.2 Préparer le cappuccino

1. Remplir un récipient avec environ 100 ml de lait pour chaque cappuccino que l'on souhaite préparer (fig. 13). Dans le choix des dimensions du récipient, prendre en compte que le volume augmentera de 2 à 3 fois.

100 ml MILK 5°C 13 14

1. Plonger la buse à cappuccino (A17) dans le récipient du lait.
2. Appuyer sur la touche 📋 Steam (B8).
3. Attendre que le voyant led correspondant à la touche Steam clignote rapidement : puis tourner la manette vapeur/eau chaude (A19) sur la position I (fig. 14).
4. Au bout de quelques secondes, de la vapeur sort de la buse à cappuccino, ce qui donne un aspect crémeux au lait et en augmente le volume. Pour obtenir une mousse plus crémeuse faire tourner le récipient avec de lents mouvements du bas vers le haut.
5. Après avoir obtenu la mousse souhaitée, interrompre la distribution de vapeur en tournant la manette sur 0.
6. Préparer le café dans une grande tasse.
7. Ajouter la crème de lait au café. Le cappuccino est prêt : sucrer et éventuellement saupoudrer un peu de cacao en poudre sur la mousse.

8.3 Nettoyage de la buse à vapeur/eau chaude après utilisation

Nettoyer la buse à vapeur/eau chaude (A16) chaque fois qu'on l'utilise, pour éviter que des résidus de lait ne se déposent ou qu'elle ne se bouche.

Risque de brûlures !

Durant le nettoyage, un peu d'eau chaude s'écoule de la buse à vapeur/eau chaude. Veiller à ne pas entrer en contact avec les éclaboussures d'eau.

1. Faire s'écouler un peu d'eau en tournant la manette vapeur/ eau chaude (A19) sur la position I. Puis interrompre la distribution en tournant la manette sur la position 0.
2. Attendre quelques minutes que la buse refroidisse : tourner dans le sens inverse des aiguilles d'une montre et enlever la buse à cappuccino (A17) en la tirant vers le bas pour l'extraire (fig. 15).

1. Enlever le gicleur en le tirant vers le bas (A18) (fig. 16).
2. Contrôler que les trous indiqués par la flèche sur la fig. 17 ne sont pas obstrués. Si nécessaire, les nettoyer à l'aide d'un cure-dent.

1. Remettre le gicleur et remettre la buse à cappuccino sur le gicleur en la poussant vers le haut et en la tournant dans le sens des aiguilles d'une montre jusqu'à ce qu'elle soit accrochée.

9. DISTRIBUTION D'EAU CHAUDE

Risque de brûlures !

Ne jamais laisser la machine sans surveillance durant la distribution d'eau chaude. Le tube de la buse à vapeur/eau chaude (A16) devient chaud durant la distribution.

1. Placer un récipient sous la buse à vapeur/eau chaude (le plus près possible pour éviter les éclaboussures).
2. Tourner la manette vapeur/eau chaude (A19) sur la position I (fig. 14).
3. Pour interrompre manuellement la distribution d'eau chaude, tourner la manette vapeur/eau chaude sur 0.

Nota Bene :

Lorsque la machine est en mode d'économie d'énergie elle nécessite quelques secondes d'attente avant de commencer la distribution.

10. FILTRE ADOUCISSEUR

Pour maintenir les performances de la machine constantes dans le temps, nous vous recommandons d'utiliser le filtre adoucisseur De'Longhi.

Pour de plus amples informations consulter le site www.de-longhi.com.

WaterFilter EAN:8004399327252

Pour une utilisation correcte du filtre, suivre les instructions indiquées ci-après.

1. Enlever le filtre de son emballage et tourner le dateur jusqu'à l'apparition des 2 prochains mois (fig. 18) ;

1. Pour activer le filtre, faire couler de l'eau du robinet dans l'orifice central du filtre jusqu'à ce que l'eau sorte par les ouvertures latérales pendant plus d'une minute (fig. 19) ;
2. Extraire le réservoir d'eau de la machine et le remplir d'eau ; insérer le filtre dans le réservoir d'eau et le plonger complètement pendant une dizaine de secondes, en l'inclinant et en appuyant dessus légèrement pour permettre aux bulles d'air de sortir (fig. 20) ;

1. Insérer le filtre dans son logement et l'enfoncer à fond (fig. 21);
2. Rfermer le réservoir à l'aide du couvercle, puis réinsérer le réservoir dans la machine ;
3. Placer un récipient ayant une capacité minimale de 0,5 litre sous la buse à vapeur/eau chaude (fig. 22).

0,5 L 22

1. Voir les instructions du chapitre « 12. Menu paramètres » pour installer le filtre ;
2. Le voyant led relatif à la touche 📋 Steam clignote rapidement : tourner donc la manette vapeur/eau chaude (A19) sur la position I (fig. 12);
3. L'appareil fait couler de l'eau chaude et s'interrompt automatiquement ;
4. Le voyant led relatif à la touche 📋 Steam clignote rapidement : tourner donc la manette vapeur/eau chaude sur la position 0 ;
5. Le filtre est maintenant actif et il est possible de continuer à utiliser la machine.

Nota Bene :

Si le voyant led relatif à la touche (B4) clignote rapidement appuyer sur la touche. De cette manière la machine remplit les circuits internes en éliminant les bulles d'air qui se sont créées et poursuit l'installation décrite ci-dessus.

10.1 Remplacement du filtre

Remplacer le filtre lorsque le voyant 📁 (B9) s'allume.

1. Extraire le réservoir d'eau et le filtre usageé ;
2. Suivre les opérations illustrées au paragraphe précédent pour activer le filtre ;
3. Voir les instructions du chapitre « 12. Menu paramètres » pour programmer la machine. et répéter les points de 8 à 11 du paragraphe précédent.

Nota Bene :

Quand les deux mois de durée se sont écoulés (voir dateur), ou si l'appareil n'est pas utilisé pendant 3 semaines, procéder au remplacement du filtre même si la machine ne l'exige pas encore.

10.2 Retrait du filtre

Pour continuer à utiliser l'appareil sans le filtre, il faut le retirer et signaler son retrait.

1. Extraire le réservoir d'eau et le filtre usagé ;
2. Voir les instructions du chapitre « 12. Menu paramètres » pour programmer la machine.

Nota Bene :

Quand les deux mois de durée se sont écoulés (voir dateur), ou si l'appareil n'est pas utilisé pendant 3 semaines, procéder au retrait du filtre même si la machine ne l'exige pas encore.

11. CONSEILS POUR L'ÉCONOMIE D'ÉNERGIE

• Programmer l'arrêt automatique à 15 minutes (voir « 12. Menu paramètres ») ;
• Activer l'Économie d'Énergie (voir « 12. Menu paramètres »);
• Quand la machine l'exige, effectuer le cycle de détartrage.

Une fois entrés dans le menu, les touches qui restent actives permettent de sélectionner les fonctions correspondantes :

Température café Économie d'énergie Sélection paramètres Filtre adoucisseur Arrêt automatique Dureté de l'eau Signal sonore Accès au menu paramètres (1) Les boissons différent suivant le modèle

1. Entrer dans le menu :
		Maintenir enfoncée la touche pendant quelques secondes :les touches relatives aux paramètres s'allument.Appuyer sur la touche relative au paramètre à régler.
2. Régler les paramètres de la machine :
Filtre adoucisseur	Appuyer sur la touche intensité jusqu'à allumer les voyants relatifs à la programmation souhaitée.	FILTRE INSÉRÉ	Confirmer la sélection
		FILTRE RETIRÉ
→
Signal sonore	Appuyer sur la touche intensité jusqu'à allumer les voyants relatifs à la programmation souhaitée.		Confirmer la sélection
		OFF
Température café	Appuyer sur la touche intensité jusqu'à allumer les voyants relatifs à la programmation souhaitée.	BASSE	Confirmer la sélection
		MOYENNE
Économie d'énergie	Appuyer sur la touche intensité jusqu'à allumer les voyants relatifs à la programmation souhaitée.		Confirmer la sélection
		OFF
Dureté de l'eau	Appuyer sur la touche intensité jusqu'à allumer le voyant led correspondant au niveau à programmer		Confirmer la sélection
		NIVEAU 2
		NIVEAU 3
		NIVEAU 4
→
Arrêt automatique	Appuyer sur la touche intensité jusqu'à allumer le voyant led correspondant au temps à programmer	15 MINUTES	Confirmer la sélection
		30 MINUTES
		1 HEURE
		3 HEURES
3. Quitter le menu:
		Appuyer sur la touche :La machine est à nouveau prête à l'emploi.Nota Bene :La machine quitte automatiquement le menu paramètres après 30 secondes d'inutilisation.

12.1 Réinitialisation des valeurs d'usine

Vérifier que la machine est en veille (éteinte, mais branchée sur secteur).
Maintenir enfoncées pendant 5 secondes les touches relatives aux boissons 1, 2 et 23 × 2 : tous les paramètres, ainsi que les quantités des boissons, reviennent aux valeurs d’usine.
→
La machine émet un bip prolongé et tous les voyants clignotent pour confirmer la réinitialisation

13. NETTOYAGE DE L'APPAREIL

Attention!

• Pour le nettoyage de la machine, ne pas utiliser de solvants, de nettoyants abrasifs ou de l'alcool. Avec les super-automatiques De'Longhi, il n'est pas nécessaire d'utiliser d'adjuvants chimiques pour le nettoyage de la machine.
• Ne pas utiliser d'objets métalliques pour retirer les incrustations ou les dépôts de café car ils pourraient rayer les surfaces en métal ou en plastique.

	[607]				[UN=0]
	[609]	[609]	[609]	[609]	[609]
	[609]	[609]	[609]	[609]	[609]

Composant	Fréquence	Procédure
Tiroir à marc (A10)	Quand le voyant 📄(B12) s'allume, il faut vider le tiroir à marc : la machine ne peut pas faire le café.	Extraire l'égouttoir (A11), le vider et le nettoyer.Vider et nettoyer soigneusement le tiroir à marc en prenant soin d'enlever tous les résidus qui peuvent se déposer au fond.Contrôler la coupelle de condensation (A14) (de couleur rouge) et, si elle est pleine, la vider.
	Tant que le tiroir à marc de café n'est pas nettoyé, la machine ne peut pas faire de café. Au cas où 72 heures se seraient écoulées depuis la première préparation effectuée, l'appareil signale la nécessité de vider le tiroir même s'il n'est pas plein, (pour que le décompte des 72 heures soit effectué correctement, la machine ne doit jamais être débranchée du secteur).
Composants égouttoir	L'égouttoir est pourvu d'un flotteur rouge (A14) qui indique le niveau d'eau présent. Il faut vider l'égouttoir et le nettoyer, avant que ce flotteur ne dépasse du plateau d'appui pour tasses (A13)	Extraire l'égouttoir et le tiroir à marc de café;Enlever le plateau d'appui pour tasses, la grille de l'égouttoir, puis vider l'égouttoir et le tiroir à marc et laver tous les composants;Contrôler la coupelle de condensation de couleur rouge et, si elle est pleine, la vider;Remettre en place l'égouttoir, la grille et le tiroir à marc de café.Pour extraire l'égouttoir, il est obligatoire de toujours vider le tiroir à marc de café même s'il est peu rempli.

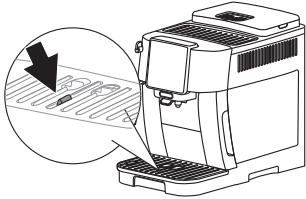

Intérieur de la machine	Contrôler régulièrement (environ une fois par mois) que l'intérieur de la machine (accessible une fois l'égouttoir enlevé) n'est pas sale.	Éteindre et débrancher la machine du secteur. Ne jamais plonger la machine dans l'eau.Éliminer les dépôts de café à l'aide d'un pinceau et d'une éponge;Aspirer tous les résidus à l'aide d'un aspirateur
Becs verseurs de café (A15)	Nettoyer périodiquement (une fois par mois) les becs verseurs de café	Nettoyer périodiquement les becs verseurs de café à l'aide d'une éponge ou d'un chiffon;Contrôler que les trous des becs verseurs de café ne soient pas bouchés. Si nécessaire, retirer les dépôts de café à l'aide d'un cure-dent.

14. NETTOYAGE DE L'INFUSEUR

Attention!

L'infuseur (A6) ne peut pas être extrait quand la machine est allumée.

1. Appuyer sur la touche ⏻ (B1) pour éteindre la machine;
2. Extraire le réservoir d'eau (A9) ;
3. Ouvrir le volet infuseur positionné sur le côté droit (fig. 23);

1. Presser simultanément vers l'intérieur les deux touches de déclenchement colorées (fig. 24) et extraire l'infuseur en le tirant vers l'extérieur ;

2. Plonger l'infuseur dans l'eau pendant environ 5 minutes, puis le rincer sous le robinet ;

Attention!

RINCER UNIQUEMENT À L'EAU

PAS DE NETTOYANTS - PAS DE LAVE-VAISSELLE

1. Nettoyer l'infuseur sans utiliser de nettoyants, il pourrait s'abîmer.
2. En utilisant le pinceau, nettoyez éventuellement les résidus de café présents dans le logement de l'infuseur que vous remarquez en ouvrant le volet infuseur ;
3. Après le nettoyage, remettre l'infuseur en place en l'enfilant dans le support ; puis appuyer sur l'inscription PUSH jusqu'au « clic » d'accrochage ;

Nota Bene :

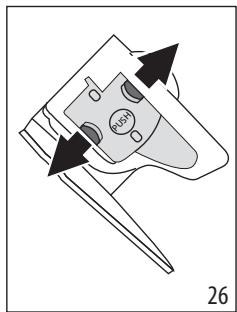

Si l'infuseur est difficile à insérer, il est nécessaire (avant l'in- sertion) de le mettre à la bonne position en appuyant sur les deux leviers (fig. 25).

1. Une fois inséré, s'assurer que les deux boutons rouges aient joué vers l'extérieur (fig. 26) ;
2. Fermer le volet infuseur ;
3. Réinsérer le réservoir d'eau.

15. DÉTARTRAGE

• Avant l'utilisation, lire les instructions et l'étiquette du détartrant reportées sur l'emballage du détartrant.
• Il est recommandé d'utiliser exclusivement du détartrant De'Longhi. L'utilisation de détartrants non appropriés, ainsi que le détartrage non régulièrement effectué, peut entraîner l'apparition de défauts non couverts par la garantie du producteur.
• Le détartrant peut abîmer les surfaces délicates. Si le produit est renversé accidentellement, essuyer immédiatement.

Pour effectuer le détartrage
Détartrant	Détartrant De’Longhi
Récipient	Capacité conseillée : 2 l
Temps	~30min

Attention :

Si le filtre adoucisseur est installé, il faut l'enlever avant de verser la solution détartrante.

Ensuite, réinsérer le filtre au début de la phase 3.

Détartrer la machine lorsque le voyant ⚫ (B13) s'allume sur le panneau de contrôle.

Nota Bene :

- Une fois le cycle de détartrage lancé, il n'est pas possible de l'interrompre et il doit être complété par le cycle de rinçage complet. C'est pourquoi il faut s'assurer d'avoir le détartrant.

Procéder de la manière suivante :

Phase 1: Action détartrante

1. Maintenir enfoncée pendant au moins 5 secondes la touche (B4), jusqu'à ce que le voyant led correspondant clignote rapidement. Le voyant led relatif à l'intensité légère s'allume pour indiquer la phase 1 du détartrage ;
2. Vider l'égouttoir (A11) et le tiroir à marc (A10) et les ré-insérer ; vider complètement le réservoir d'eau (A9) et enlever le filtre adoucisseur (si présent) ;
3. Verser le détartrant dans le réservoir d'eau jusqu'au niveau A (correspondant à un paquet de 100ml) imprimé sur le côté du réservoir (devant) (fig. 27) ; ajouter ensuite de l'eau (un litre) jusqu'au niveau B (fig. 28) ; remettre le réservoir d'eau en place ;

1. Placer un récipient ayant une capacité minimale de 2 litres sous la buse à café (A15) et sous la buse à cappuccino (A17) (fig. 29).

2 L 29

1. Appuyer sur la touche Ⓔ pour lancer le programme de détartrage.
2. Au bout de quelques secondes le voyant led relatif à clignote rapidement pour indiquer qu'il faut tourner la manette vapeur/eau chaude (A19) sur la position I (fig. 13).
3. Pendant une dizaine de minutes la machine alterne automatiquement des pauses avec des distributions par la buse à vapeur/eau chaude et par la buse à café.

Une fois la première phase du cycle de détartrage achevée, le voyant du manque d'eau (B10) s'allume.

1. Vider le récipient utilisé pour récupérer la solution dé-tartrante et extraire le réservoir d'eau, le vider, le rincer à l'eau courante, le remplir d'eau fraîche jusqu'au niveau MAX (fig. 30) et l'insérer dans la machine : repositionner le récipient sous les buses ;

1. Appuyer sur la touche (qui clignote rapidement) pour lancer le rinçage : le voyant led relatif à l'intensité moyenne clignote pour indiquer que la phase 2 du dé-tartrage est en cours ;

2. La machine procède automatiquement au rinçage : le voyant led relatif à steam clignote rapidement pour indiquer qu'il faut tourner la manette vapeur/eau chaude (A19) sur la position 0 (fig. 1) ;

3. Au bout d'une dizaine de secondes, quand le voyant led relatif à steam clignote rapidement, tourner la manette vapeur/eau chaude sur la position I (fig. 14) : le rinçage s'effectue par les buses à café et vapeur/eau chaude ; Une fois la seconde phase du cycle de détartrage achevée, le voyant du manque d'eau (B10) s'allume.

1. Vider le récipient utilisé pour récupérer l'eau du premier rinçage, extraire le réservoir d'eau, le remplir d'eau fraîche jusqu'au niveau MAX (fig. 30) et, si utilisé, réinsérer le filtre adoucisseur ; réinsérer le réservoir dans la machine et repositionner le récipient sous les buses ;
2. Appuyer sur la touche Ⓗ (qui clignote rapidement) pour lancer le rinçage : le voyant led relatif à la forte intensité clignote pour indiquer que la phase 3 du dé-tartrage est en cours : le rinçage s'effectue par la buse à vapeur/eau chaude ;

Phase 4: Achèvement du détartrage

1. Quand le voyant led relatif à la fonction prémoulu s'allume, le détartrage s'est terminé correctement : le voyant led relatif à steam clignote pour indiquer qu'il faut tourner la manette vapeur sur la position 0.
2. Les voyants tiroir à marc (B12) et manque d'eau (B10) s'allument. Vider le tiroir à marc et l'égouttoir, là où on récupère une partie de l'eau du rinçage ; puis remplir le réservoir d'eau.
3. Réinsérer les composants dans la machine.

La machine est prête à l'emploi.

Nota Bene :

• Il est tout à fait normal, après avoir effectué le détartrage, de trouver de l'eau dans le bac récupérateur de marcs de café.

• L'appareil a besoin d'un troisième rinçage, si le réservoir d'eau n'a pas été rempli jusqu'au niveau MAX : ceci pour s'assurer que la solution détartrante a complètement été vidée des circuits internes de l'appareil.

• SIGNIFICATION DES VOYANTS

Voyant/Led	Description
Les voyants led relatifs aux boissons clignotent	La machine est en train de chauffer : attendre
→
Les voyants led relatifs aux boissons et aux paramétrages correspondants sont allumés fixes	La machine est prête à l'emploi : sélectionner la boisson à préparer et les options correspondantes
	Remplacer le filtre (voir chapitre « 10. Filtre adoucisseur »).
	L'eau dans le réservoir (A9) n'est pas suffisante : remplir le réservoir.
	Le réservoir d'eau (A9) n'est pas inséré dans la machine ou n'est pas inséré correctement : insérer correctement le réservoir.
	Alarme générique : l'intérieur de la machine est très sale. Nettoyer soigneusement la machine. Si après le nettoyage la machine affiche encore le message, contacter le service clients et/ou un Centre d'Assistance agréé.
→

Voyant/Led	Description
	L'infuseur (A6) n'a pas été inséré après le nettoyage : insérer l'infuseur comme indiqué dans le chapitre « 14. Nettoyage de l'infuseur ».
	Manque de grains de café : remplir le réservoir à grains (A3), puis appuyer sur une touche quelconque pour acquitter l'alarme.
	La mouture est trop fine et le café sort par conséquent trop lentement ou ne sort pas du tout. Régler le moulin à café (A2) (par. « 7.8 Réglage du moulin à café »).
	Trop de café a été utilisé. Sélectionner un goût plus léger ou réduire la quantité de café prémoulu .
→
	La préparation avec café prémoulu a été sélectionnée sans verser le café dans l'entonnoir (A4) prévu à cet effet.
	Le café sort trop lentement ou bien au goutte à goutte.Le café est moulu trop finement.Utiliser du café pour machines à café espresso.
	Le circuit hydraulique est vide. Appuyer sur la touche relative à la boisson "Steam".
→

Voyant/Led	Description
	Il faut vider le tiroir à marc (A10).
	Le tiroir à marc (A10)n'est pas inséré ou n'est pas in-séré correctement : insérer l'égouttoir muni de tiroir à marc en pressant à fond.
	Il faut procéder au dé-tartrage (voir chap. « 15. Détartrage|»).
	Le détartrage a été in-terrompu. Compléter le cycle en reprenant depuis la phase indiquée par les voyants led relatifs à la sé-lection intensité.

17. RÉSOLUTION DES PROBLÈMES

Ci-après sont énumérés certains dysfonctionnements possibles.

Si le problème ne peut pas être résolu de la façon décrite, contacter l'Assistance Technique.

PROBLÈME	CAUSE POSSIBLE	SOLUTION
L'appareil ne s'allume pas.	La fiche n'est pas branchée sur la prise.	Brancher la fiche à la prise.
Le café n'est pas chaud.	Les tasses n'ont pas été préchauffées.	Chauffer les tasses en les rinçant avec de l'eau chaude (N.B. il est possible d'utiliser la fonction eau chaude).
	Les circuits internes de la machine ont refroidi parce que 2-3 minutes se sont écoulées depuis la préparation du dernier café.	Avant de faire le café, chauffer les circuits internes par un rinçage, en maintenant enfoncée la touche 20 × 2 (B2)pendant quelques secondes.
	La température du café programmée est trop basse.	Programmer une température du café plus élevée dans le menu paramètres (voir « 12. Menu paramètres »).
	Il est nécessaire de détartrer la machine	Effectuer un détartrage. Successivement vérifier le niveau de dureté de l'eau (« 4. Mesure de la dureté de l'eau ») et vérifier que l'appareil soit programmé selon la du-reté réelle (« 12. Menu paramètres »).
Le café est trop liquide ou n'a pas assez de crème.	Le café est moulu trop grossièrement.	Régler la mouture (« 7.8 Réglage du mou-lin à café »). L'effet n'est visible qu'après la préparation d'au moins 2 cafés.
	Le café n'est pas approprié.	Utiliser du café pour machines à café espresso.
	Le café n'est pas frais.	L'emballage du café est ouvert depuis trop longtemps et a perdu son goût.
Le café sort trop lentement ou bien au goutte à goutte.	Le café est moulu trop finement.	Régler la mouture (« 7.8 Réglage du mou-lin à café »). L'effet n'est visible qu'après la préparation d'au moins 2 cafés.
La machine ne distribue pas de café	La machine relève des impuretés à l'intérieur	Attendre que la machine soit à nouveau prête à l'emploi et sélectionner la bois-son souhaitée. Si le problème persiste, s'adresser au Centre d'Assistance Agréé.
Le café ne sort pas de l'un ou des deux becs de la buse.	Les gicleurs de la buse à café sont bouchés.	Nettoyer les gicleurs à l'aide d'un chiffon. Si nécessaire, utiliser un cure-dent pour éliminer d'éventuelles incrustations.
Le café préparé est trop liquide.	L'entonnoir pour le café pré-moulu est bouché.	Ouvrir le volet, nettoyer l'entonnoir à l'aide d'un pinceau.
→
L'infuseur ne peut pas être extrait.	L'arrêt n'a pas été effectué.	Éteindre en appuyant sur la touche [IMAGE].
À la fin du détartrage, l'appareil demande un rinçage ultérieur	Durant les deux cycles de rinçage, le réservoir d'eau n'a pas été rempli jusqu'au niveau MAX	Reprendre l'opération de détartrage depuis la « Phase 3 : Second rinçage ».
Le lait présente de grosses bulles	Le lait n'est pas suffisamment froid ou n'est pas demi-écrémé ou écrémé.	Utiliser de préférence soit du lait écrémé soit demi-écrémé, à la température du réfrigérateur (environ 5^ ). Si le résultat n'est pas encore le résultat souhaité, essayer de changer de marque de lait.
	La buse à cappuccino est sale.	Démonter les composants et les nettoyer soigneusement.
	On utilise des boissons végétales.	Le résultat varie beaucoup en fonction des caractéristiques nutritionnelles des boissons.
Le plan d'appui pour tasses sur la machine est chaud	Plusieurs boissons ont été préparées à la suite
La machine n'est pas utilisée et émet des bruits ou des petits nuages de vapeur	La machine est prête à l'emploi ou a été éteinte depuis peu et des gouttes de condensation tombent à l'intérieur du vaporisateur encore chaud.	Ce phénomène fait partie du fonctionnement normal de l'appareil ; pour limiter le phénomène, vider l'égouttoir.

18. DONNÉES TECHNIQUES

Tension :	220-240 V~ 50-60 Hz max. 10 A
Puissance :	1450W
Pression :	1,5 MPa (15 bars)
Capacité du réservoir d'eau :	1,8 l
Dimensions LxPxH :	240x440x350 mm
Longueur du cordon :	1250 mm
Poids (différent selon le modèle) :	8,8 kg
Capacité max. du réservoir à grains :	250 g

De'Longhi se réserve le droit de varier, à tout moment, les caractéristiques techniques et esthétiques, sans pour autant altérer le fonctionnement et la qualité des produits.
