Type de produit	Lave-linge
Marque	Electrolux
Modèle	EW7F1482BI
Dimensions (L x H x P)	59,6 cm x 81,9 cm x 55,3 cm
Capacité de lavage maximale	8,0 kg (coton)
Alimentation électrique	230 V, 2100 W, 10 A, 50 Hz
Protection contre l'humidité	IPX4
Pression d'eau requise	0,5 à 10 bar
Vitesse d'essorage maximale	1400 tr/min
Programmes de lavage	Coton, Synthétiques, Délicats, Hygiène, Vapeur, etc.
Fonctions intelligentes	SensiCare System (détection de charge), Time Manager, Départ Différé
Options de lavage	Prélavage, Taches, Rinçage Plus, Douceur Plus, Vapeur Plus
Sécurité enfants	Verrouillage tactile (activation longue pression)

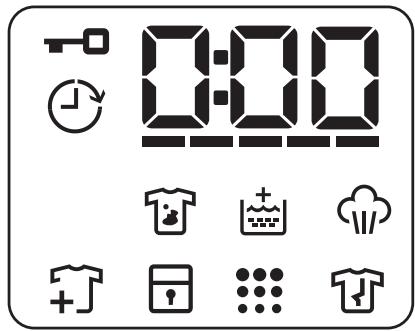

Affichage	Écran digital avec indicateurs de programme, temps, options
Distributeur de lessive	3 compartiments (prélavage, lavage, assouplissant) avec volet poudre/liquide
Joint de porte	Double lèvre avec piège à déchets
Nettoyage d'entretien	Tambour auto-nettoyant, filtre de pompe accessible, vidange d'urgence
Consommation énergétique (Eco 40-60)	0,800 kWh pour 8 kg (pleine charge)
Consommation d'eau (Eco 40-60)	55 L pour 8 kg (pleine charge)
Disponibilité des pièces détachées	Au moins 10 ans après arrêt du modèle

FOIRE AUX QUESTIONS - EW7F1482BI ELECTROLUX

Comment démarrer un programme de lavage ?

Sélectionnez le programme souhaité avec le sélecteur, ajustez les options (température, essorage, etc.) si nécessaire, puis appuyez sur la touche Départ/Pause. L'appareil commence après détection de la charge (SensiCare System).

Que faire si la porte ne s'ouvre pas en fin de cycle ?

Vérifiez que le programme est terminé (affichage 000) et qu'il n'y a pas d'eau dans le tambour. Si l'eau est présente, sélectionnez un programme d'essorage ou de vidange. En cas de panne, utilisez le levier de déverrouillage d'urgence (voir section dépannage).

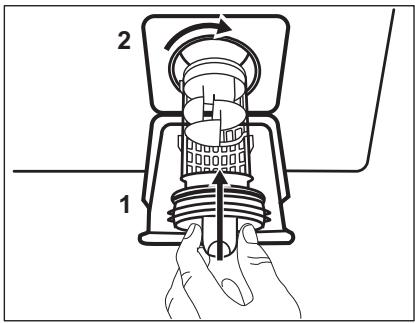

Comment nettoyer le filtre de la pompe de vidange ?

Débranchez l'appareil, ouvrez le couvercle de la pompe, placez un récipient, tournez le filtre à 180° pour vidanger, puis retirez-le complètement. Nettoyez-le sous l'eau courante et remettez-le en place. Assurez-vous de bien serrer pour éviter les fuites.

Qu'est-ce que la fonction Time Manager ?

Cette option permet de réduire la durée du programme en fonction de la charge et du degré de salissure. Appuyez sur la touche Time Manager pour choisir parmi plusieurs niveaux de rapidité. Disponible sur certains programmes comme Coton et Synthétiques.

Comment activer la sécurité enfants ?

Maintenez la touche Vapeur Plus enfoncée pendant 3 secondes jusqu'à ce que l'icône de sécurité enfants apparaisse à l'écran. Pour désactiver, répétez l'opération. Cette option empêche toute modification des réglages pendant le cycle.

Que signifie le code d'alarme E10 ?

Le code E10 indique un problème de remplissage d'eau. Vérifiez que le robinet d'eau est ouvert, que la pression est suffisante et que le tuyau d'arrivée n'est pas plié ou bouché. Nettoyez également les filtres du tuyau et de la vanne.

Comment utiliser le départ différé ?

Appuyez plusieurs fois sur la touche Départ Différé pour sélectionner le délai souhaité (1 à 20 heures). Ensuite, appuyez sur la touche Départ/Pause pour lancer le décompte. Le programme démarre automatiquement à la fin du délai.

Peut-on ouvrir la porte pour ajouter du linge en cours de cycle ?

Oui, si le voyant de verrouillage de porte est éteint. Appuyez sur Départ/Pause pour mettre en pause, ouvrez la porte, ajoutez le linge, refermez et appuyez à nouveau sur Départ/Pause. Attention : si la température ou le niveau d'eau est trop élevé, la porte reste verrouillée.

Quelle est la capacité maximale de lavage ?

La charge maximale est de 8,0 kg pour le programme Coton. Pour d'autres programmes, la capacité peut être inférieure (ex: Synthétiques 3,0 kg, Délicats 2,0 kg). Consultez le tableau des programmes pour les charges recommandées.

Comment entretenir l'appareil pour éviter les mauvaises odeurs ?

Laissez la porte et le distributeur de lessive entrouverts après chaque cycle. Effectuez un lavage d'entretien (programme Coton à 90°C avec un peu de lessive) une fois par mois. Nettoyez régulièrement le joint de porte et le filtre de la pompe.

MODE D'EMPLOI EW7F1482BI ELECTROLUX

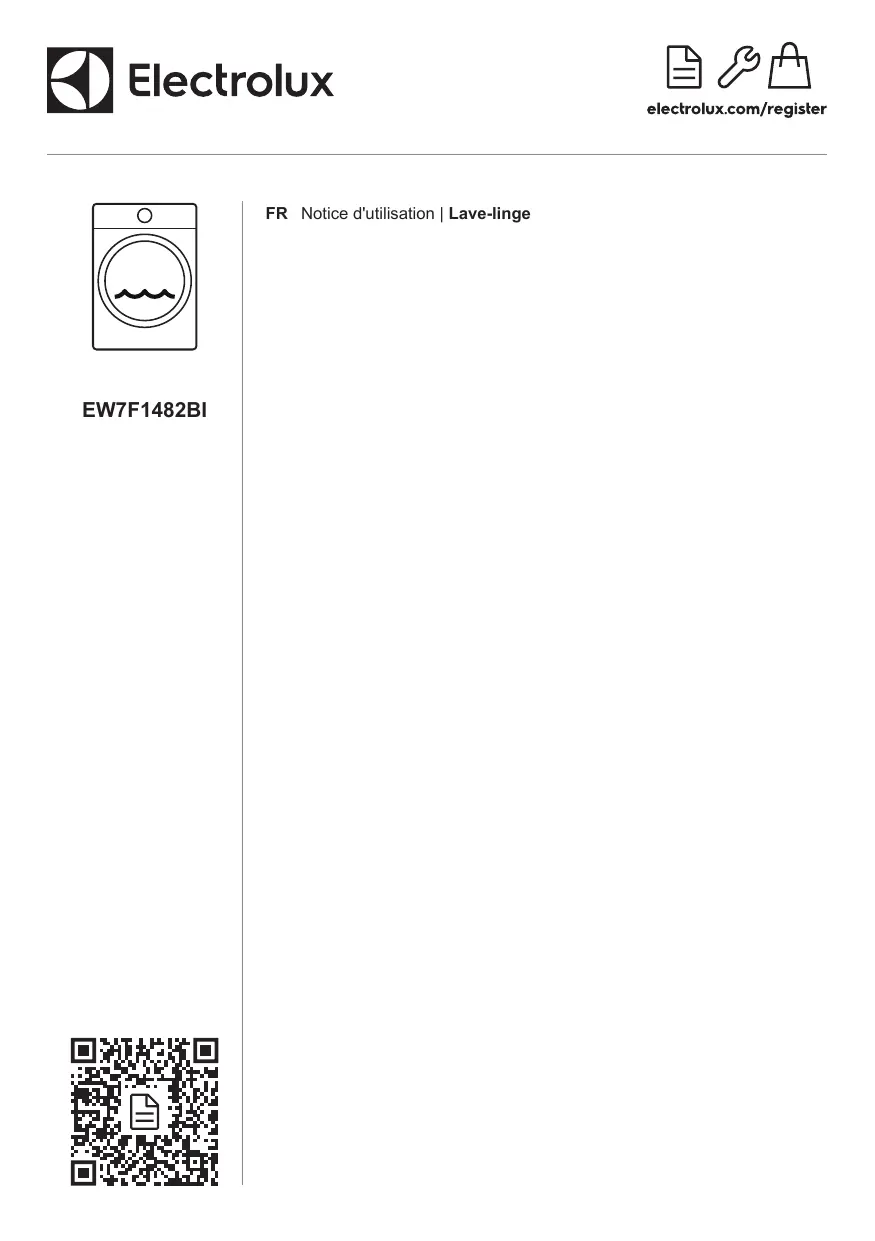

FR Notice d'utilisation | Lave-linge

Bienvenue chez Electrolux! Nous vous remercions d'avoir besoin l'un de nos appareils.

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur

le service et les réparations :

www.electrolux.com/support

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 2
2. CONSIGNES DE SECURITE 4
   3.DESCRIPTION DE L'APPAREIL 7
   4.DONNEES TECHNIQUES 8
3. INSTALLATION 8
   6.BANDEAU DE COMMANDE 18
   7.MANETTES ET TOUCHES. 20
   8.PROGRAMMES 23
4. RÉGLAGES 29
5. AVANT LA PREMIÈRE UTILISATION 30
6. UTILISATION QUOTIDIENNE 30
7. CONSEILS 35
8. ENTRETIEN ET NETTOYAGE 37
9. DÉPANNAGE 44
10. VALEURS DE CONSOMMATION 48
11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 49

1. INFORMATIONS DE SECURITE

Avant de commencer à installer et à utiliser cet apparéil, soigneusement les instructions fournies.

Le fabricant ne pourra pas etre tenu responsable des blessures et degats resultant d'une mauvaise installation ouutilisation.Conservez always les instructions dans un lieu sur et accessible pour vous y referrer ulterieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts sont correctement

surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s'ils comprendnent les risques encourus.

• Les enfants entre 3 et 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
• Les enfants de moins de 3 ans doivent être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.
  Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Ne laisserez pas les emballages à la portée des enfants et jetez-les convenablement.
• Ne laissez pas les déterments à la portée des enfants.
• Tenez les enfants et les animaux éloignés de l'appareil lorsqu'la porte est ouverte.
• Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
• Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet apparéil est destiné au lavage du linge domestique, lavable en machine uniquement.
• Cet apparéil est créé pour un usage domestique menager, dans un environnement interieur.
• Cet apparéil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les gîtes ruraux et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• Ne modifies pas les specifications de cet apparéil.
• La charge maximale de l'appareil est de 8.0kg . Ne dépassez pas la charge maximale de chaque programme (reportez-vous au chapitre « Programmes »).

• La pression d'eau de service au point d'entrée d'eau du raccord de sortie doit être comprise entre 0,5 bar (0,05 MPa) et 10 bar (1,0 MPa).

• Les orifices d'aération situés à la base ne doivent pas être obstrués par de la moquette, un tapis, ou tout type de revêtement de sol.

• L'appareil doit être raccordé à l'arrivée d'eau à l'aide des tuyaux neufs fournis, ou d'autres tuyaux neufs fournis par le service après-vente/agréé.
• Les ancients ensembles de tuyaux ne doivent pas'être réutilisés.
• Si le cable d'alimentation secteur est endommagé, son remplacement doit être confié exclusivement au fabricant, à son service après-vente ou à toute autre personne qualifiée afin d'éviter tout danger électrique.
• Avant toute opération d'entretien, mettez l'appareil à l'arrêt et débranchez-le de l'alimentation électrique.

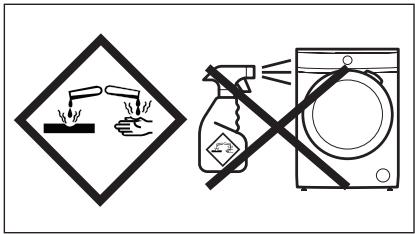

• Ne pulverisé pas d'eau ni de vapeur à haute pression pour nettoyer l'appareil.
• Nettoyez l'appareil avec un chiffon humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ou d'objets métalliques.

2. CONSIGNES DE SECURITÉ

2.1 Instructions d'installation

i

L'installation doit être conforme aux réglementations nationales en vigueur.

• Retirez l'intégralité de l'emballage et les boulons de transport, y compris le joint en caoutchouc et l'entretoise en plastique.
• Conservez les boulons de transport en lieu sur. Si l'appareil doit etre de nouveau déplace, les boulons doivent etre réutilisés pour maintainir le tambour en place et éviter tout degat interne.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
  Pour des raisons de sécurité, n'utilise pas l'appareil avant de l'avoir installé dans la structure encastree.

• N'installez pas et ne branchez pas un apparéil endommagé.
• N'installez pas l'appareil ou ne l'utilisez pas dans un endroit où la température ambiente est inférieure à 0^ ou dans un endroit exposé aux intempérières.
  L'appareil doit être installé sur un sol plat, stable, résistant à la chaleur et propre.
  Assurez-vous que de l'air circule entre l'appareil et le sol.

• Une fois l'appareil installé à son emplacement permanent, vérifie qu'il est bien de niveau à l'aide d'un niveau à bulle. S'il n'est pas de niveau, réglez les pieds jusqu'à ce qu'il le soit.

• N'installez pas l'appareil directement au-dessus d'une évacuation dans le sol.

• Ne vaporisez pas d'eau sur l'appareil et ne l'exposez pas à une humidité excessive.
• N'installez pas l'appareil dans un endroit où il ne pourrait pas'être complètement ouvert.
• Ne placez aucun récipient fermé sous l'appareil pour récapuerer tout évientuel écoulement. Contactez le service après-venture agrée pour connaître les accessoires disponibles.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• AVENTISSEMENT: Cet apparéil est conçu pour être installé/connecté à une connexion de mise à la terre dans le[bâtiment.
  Utilisez toujours une prise de courant de sécurité correctement installée.
  Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• N'utilisez pas d'adaptateurs multisrpise et de rallonges.
  Veillez a ne pas endommager la fiche secteur ni le cable d'alimentation. Le remplacement du cable d'alimentation de l'appareil doit etre effectue par notre service après-vente agree.
• Ne branche la fiche secteur dans la prise secteur qu'a la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
• Ne touche jamais le cable d'alimentation ni la fiche avec des mains mouillées.
• Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

2.3 Raccordement à l'arrivée d'eau

L'arrivée d'eau ne doit pas dépasser 25^
Veillez à ne pas endommager les tuyaux de circulation d'eau.
- Avant d'installer des tuyaux neufs, des tuyaux n'avant pas servi depuis longtemps, lorsqu'une réparation a été

effectuee ou qu'un nouveau dispositif a eté installé (compteurs d'eau, etc.), laissez l'eau s'écouler jusqu'à ce qu'elle soit parfaitement propre et claire.

• Pendant et après la première utilisation de l'appareil, vérifie qu'aucune fuite n'est visible.
• N'utilise pas de rallonge si les tuyaux d'arrivée d'eau sont trop courts. Contactez le service après-vente agréé pour replacer le tuyau d'alimentation.
• Lors du déballage de l'appareil, il est possible de voir de l'eau s'écouler du tuyau d'évacuation. Cette eau provient des tests effectuels sur l'appareil en urine.

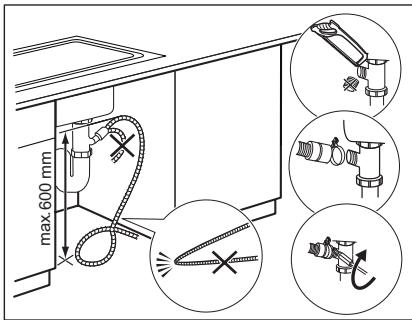

• Vous pouvez rallonger le tuyau de vidange jusqu'à 400 cm maximum. Contactez le service après-vente/agree pour l'autre tuyau de vidange et l'extension.
  Assurez-vous que le robinet est accessible une fois l'appareil installé.

2.4 Utilisation

AVERTISSEMENT!

Risque de blessure, de chocolélectrique, d'incendie, de brûlures ou de dommage matériel à l'appareil.

• Suivez les consignes de sécurité figurant sur l'emballage du produit de lavage.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.
• Ne lavez pas les textiles très tachés par de l'huile, de laGRAISSÉ ou une autre substance grasse. Cela peut endommager les pièces en caoutchouc de l'appareil. Prélavez de tels articles à la main avant de les introduire dans l'appareil.
• N'utilisez pas de perfumes de lessive pour éviter d'endommager les pieces en plastique et en caoutchouc de l'appareil.
• Ne touchez pas la vitre du hublot pendant le déroulement d'un programme. La vitre peut être très chaude.
  Veillez à-retirer tout objet métallique du linge.

2.5 Service

Pour réparer l'appareil, contactez le service après-vente/agréé. Utilisez

uniquement des pieces de rechange d'origine.

• Veuillez noter qu'une autoréparation ou une réparation non professionnelles peuvent avoir des conséquences sur la sécurité et annuler la garantie.
• Les pièces de rechange suivantes sont disponibles pendant au moins 10 ans après l'arrêt du modele : moteur et balais de moteur, transmission entre le moteur et le tambour, pompes, amortisseurs et reissorts, tambour de lavage, support de tambour et roulements à billes correspondants, résistances, dont thermopompes, canalisations et équipements correspondants dont tuyaux, valves, filtres et electrovannes (aquastops), cartes de circuits imprimés, affichages électroniques, pressostats, thermostatts et capteurs, logiciel et firmware dont logiciel de réinitialisation, porte, churnière et joints de porte, autres joints, ensemble de verrouillage de porte, périphériques en plastique tels que distributeurs de détergent. La durée peut être plus longue dans certains pays. Pour plus d'informations, rendez-vous sur notre site Internet.

• Veuillez noter que certaines de ces pieces détachées ne sont disponibles qu'auprès de réparateurs professionnels et que toutes les pieces détachées ne sont pas adaptées à tous les modèles.

• Concernant la/les lampes(s) à l'intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les apparciels electroménagers, telles que la température, les vibrations, l'humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l'appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l'éclairage des pieces d'un logement.

2.6 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Débranchez l'appareil de l'alimentation électrique et de l'arrivée d'eau.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
• Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et les animaux de s'enfermer dans le tambour.
• Jetez l'appareil en vous conformant aux exigences locales relatives à la mise au rebut des Déchets d'équipements électriques etlectroniques (DEEE).

3. DESCRIPTION DE L'APPAREIL

3.1 Vue d'ensemble de l'appareil

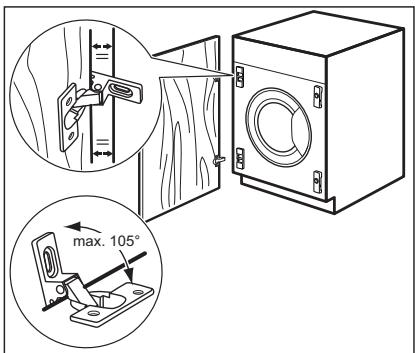

Supports de charnière
2 Distributeur de produit de lavage
3 Bandeau de commande
4 Plaque magnétique
5 Poignée d'ouverture du hublot
6 Plaque signalétique
7 Plaque avec batteur en caoutchouc
8 Filtre de la pompe de vidange

9 Pieds avant pour la mise à niveau de l'appareil
10 Flexible de vidange
11 Câble d'alimentation
12 Raccordement du tuyau d'arrivée d'eau
Pieds arrête pour la mise à niveau de l'appareil

La plaque signalétique indique :

A. CODE QR
B. Nom du modele
C.Numero de produits
D. Valeurs nominales électriques
E. Numéro de série

Scannez le code QR qui se trouve sur l'appareil pour enregistrer votre produit et en tirer le meilleur parti.

Accedez à des informations sur votre apparéil, à des documents et à des articles sur la façon d'utiliser ses importantes fonctions (le manuel de l'utilisateur est également disponible sur)
Obtenez des conseils d'utilisation, des informations de dépannage, d'entretien et de réparation (égarlement disponibles sur)
- Achetez des accessoires, des consommables et des pieces de rechange d'origine pour votre apparéil (également disponibles sur)

4. DONNÉES TECHNIQUES

Dimensions	Largeur / Hauteur / Profondeur totale	59.6 cm /81.9 cm /55.3 cm
Branchement électric	Tension	230 V
	Puisance globale	2100 W
	Fusible	10 A
	Fréquence	50 Hz
Le niveau de protection contre l'infiltration de particules solides et d'humidité est assureé par le couvercle de protection, sauf si l'équipement BASSE tension ne dispose d'aucune protection contre l'humidité		IPX4
Pression de l'accue d'eau	Minimale	0,5 bar (0,05 MPa)
	Maximale	10 bar (1,0 MPa)
Alimentation en eau 1)		Eau froide
Charge maximale	Coton	8.0 kg

1) Raccordez le tuyau d'arrivée d'eau à un robinet d'eau muni d'un 3/4" filetage.

5. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

5.1 Soyez prét pour l'installation

Nous vous conseillons d'être deux pour procéder à l'installation.

5.2 L'appareil est équipé de...

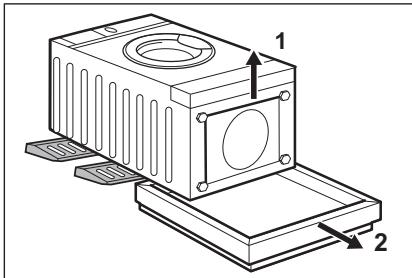

5.3 Deballage

AVERTISSEMENT!

Utilisez les gants.

AVERTISSEMENT!

Retirez tous les emballages et les boulons de transport avant d'installer l'appareil.

1. Placez deux éléments d'emballage sur le sol sous l'appareil.

AVERTISSEMENT!

Nous vous conseillons vivement d'être deux pour effectuer cette action.

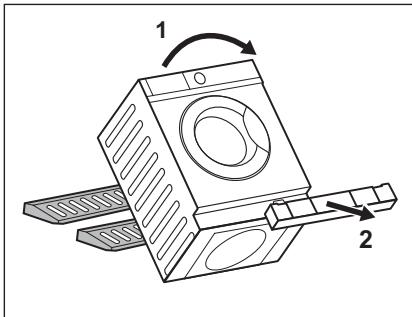

1. Couchez doucement l'appareil sur le dos.

Veillez à ne pas endommager les tuyaux.

1. Retirez la protection du bas.

2. Remettez l'appareil à la verticale et enlevez la protection de la prise.

1. Retirez le cable d'alimentation électrique et le tuyau de vidange du support de tuyau.

Il est possible de voir de l'eau s'écouler du tuyau d'évacuation. Cette eau provient des tests effectuels sur l'appareil en usine.

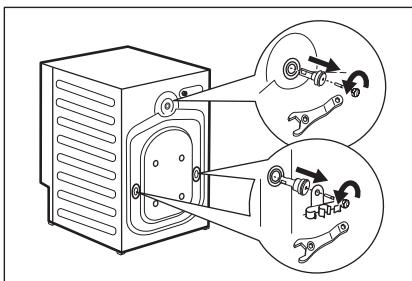

1. Retirez les trois boulons, les supports de tuyau, ainsi que les entreprises en plastique à l'aide de la clé fournie avec l'appareil.

2. Bouchez les trouss à l'aide des caches en plastique qui se trouvent dans le sac contenant le manuel d'utilisation. Placez le plus petit cache F sur le trou supérieur et les deux plus gros caches G sur les trou inférieurs.

Nous vous recommendons de conserver l'emballage et les boulons de transport en vue d'un évientuel déplacement de l'appareil.

5.4 Positionnement et mise de niveau

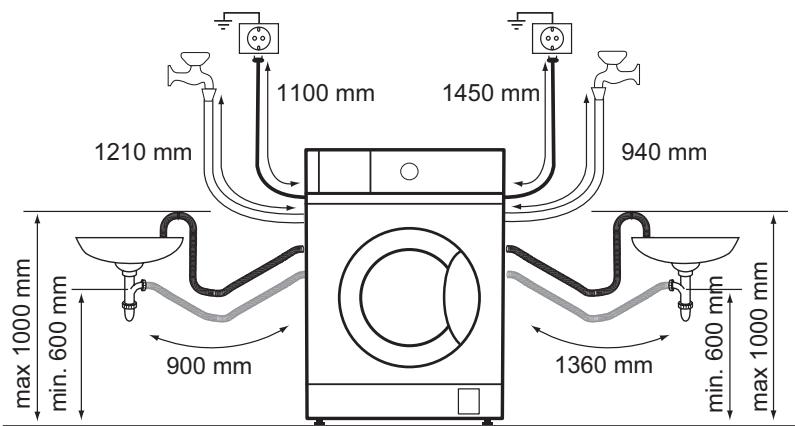

5.5 Raccord des tuyaux et des cables

1. Installez l'appareil sur un sol plat et dur.

AVERTISSEMENT!

Assurez-vous que la circulation de l'air sous l'appareil n'est pas entravée par des tapis.

Approchez l'appareil pres de la niche du meuble avant de le metre de niveau. Pour de plus amples détails, veuillez-vous reporter au paragraphe « Encastrement »

1. Vissez ou dévissez les pieds pourmettre l'appareil de niveau.

Une mise de niveau correcte évite les vibrations, le bruit ou des déplacements de l'appareil au cours de son fonctionnement.

L'appareil doit être de niveau et stable.

ATTENTION!

Ne placez ni carton, ni bois, ni autre matériel sous les pieds de l'appareil pour lemettre de niveau.

Tuyau d'arrivée d'eau

1. Retirez le tuyau d'arrivée d'eau de l'intérieur du tambour.
2. Pour brancher le tuyau d'arrivée d'eau dans la bonne direction et avec le bon angle, vérifie la position du robinet avant de le brancher à l'arrière de l'appareil.

Veillez à ce que le tuyau ne soit ni plié, ni écrasé ni mis en tension.

1. Reliez le tuyau à l'arrière de l'appareil. Ne pliez pas le tuyau d'arrivée d'eau vers le bas, mais positionnéz-le vers la droite ou vers la gauche en fonction de votre robinet.

2. Desserrez la bague pour le fixer dans la bonne position.

3. Raccordez le tuyau d'arrivée d'eau à un robinet d'eau froide fileté (3/4 pouce).

AVERTISSEMENT!

L'arrivée d'eau ne doit pas dépasser 25^

AVERTISSEMENT!

Vérifiéz que les raccords ne fuient pas.

Utilisez le tuyau fourni avec l'appareil.

N'utilise pas de rallonge si les tuyaux d'arrivée d'eau sont trop courts. Contactez le Service après-vente autorisé pour le remplacement du tuyau d'arrivée d'eau.

Évacuation de l'eau

Le tuyau de vidange peut être branché :

À une conduite fixe dotée d'une ventilation spéciale

Directement dans un conduit d'évacuation, à une hauteur comprise entre 60 cm (23.6") et 100 cm (39.3").

L'extrémité du tuyau de vidange doit être ventilée en permanence, c'est-à-dire que le diamètre interne du conduit d'évacuation (minimum 40 mm - min. 1,6") doit être supérieur au diamètre externe du tuyau de vidange.

Au siphon d'un évier

Placez le tuyau de vidange dans le siphon et sécurisez-le avec le lien du cable fourni L. Veillez à ce que le tuyau de vidange fasse une boucle afin d'éviter que des particules passent de l'évier à l'appareil.

Au tuyau mural

Directement à un tuyau de vidange encastré dans le mur et sécurisez-le avec le lien du cable fourni L.

La longueur maximale du tuyau de vidange est de 400 cm. Contactez le service après vente pour obtenir d'autres longueurs de tuyaux de vidange et des rallonges.

5.6 Encastrement

Cet apparéil est prévu pour être encastré dans un meuble de cuisine. Consultez les dimensions minimales de la niche sur les schémas.

S'il y a des tuyaux derrière l'appareil, veillez à ce rien n'obstrue la petite niche indiquée par les mesures 50 × 50 ~mm .

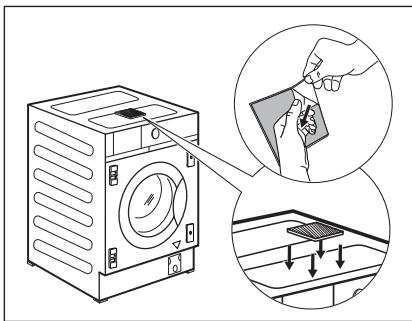

L'appareil est également équipé d'un tamponéponge adhésiF H que vous pouvez trouver à l'intérieur du tambour.

Attachez-le sur le dessus de l'appareil tel qu'indiqué sur le schéma.

Lors de la mise à niveau de l'appareil sous le meuble, N'éCRASEZ pas le tampon-éponge.

Avant de procéder à l'encastrement de l'appareil, approchez-le de la niche et mettez en position le tuyau d'acciviée, le tuyau de vidange et le cable d'alimentation secteur.

AVERTISSEMENT!

Contrôlez que les tuyaux d'eau ne sont pas piés ni écrasés

5.7 Préparation et assemblage de la porte du meuble

Les dimensions de la porte du meuble doivent etre de :

largeur min. 595 - max. 598 mm;
- épaisseur 16 - 22mm

Pré-regladeusine

L'appareil est initialement pré-réglé de sorte que la porte du meuble s'ouvre de droite à gauche.

Pour ce faire, la(Meilleure option est de visser la charniere supérieure au trou supérieur de la plaque du haut, et la charniere inférieure au trou inférieur de la plaque du bas.

Inversion du sens d'ouverture de la porte du meuble

Inversez le sens d'ouverture de la porte avant de finir de monter l'appareil.

Si la porte du meuble doit être ouverte de gauche à droite, inversez la position des supports de charnière M avec la plaque magnétique N et la plaque inférieure O.

Veillez à ce que la plaque avec l'aimant se trouve en position supérieure.

Preparation de la porte du meuble

Pour frais la porte, nous vous conseillons de faire appel à un professionnel.

Alignez parfaitement la porte du meuble au meuble.

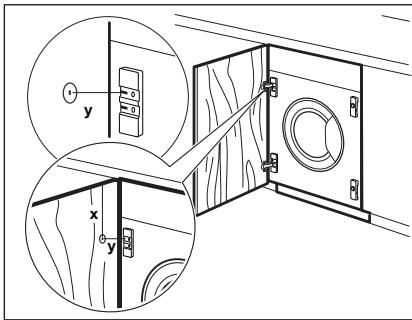

Mesurez la distance X pour déterminer la hauteur du trou pour fraisler la charniere supérieure. Le centre du trou Y doit se tracer a la meme hauteur que le trait du support de la charniere. Fixez la position du trou inférieur en respectant les dimensions et les distances affichees dans le schema (449 mm). Fraiseze les trous.

Charnières

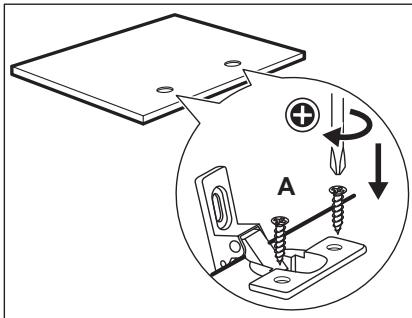

Pour monter les charnières, vous devez percer deux trous (dia. 35 mm, profondeur 12,5 à 14 mm selon la profondeur de la porte du meuble) sur le côte interieur de la porte.

Les charnières seront fixées à la porte à l'aide des quatre vis fournies A.

Pour aligner parfaitement la porte, veillez à ce que le bord de la porte du meuble soit parallèle au bord du meuble et veillez à respecter l'angle d'ouverture approprié (105° max).

Montage de la porte

Fixez les charnières aux supports de charnière sur l'appareil à l'aide des deux vis fournies B.

Les charnières peuvent être régliées pour compenser les éventuelles inégalités d'épaissur de la porte.

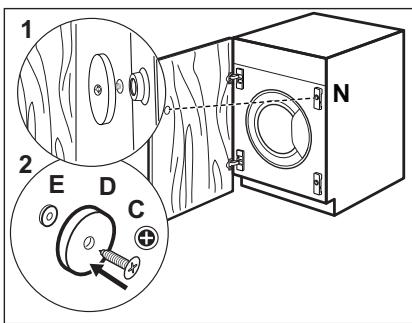

Contre-aimant

L'appareil est pré-réglé pour une fermetre magnétique.

Pour une fermetre correcte :

1. Placez la vis C et le contre-aimant D sur la plaque magnétique N. Appuyez la porte du meuble sur la vis jusqu'à laisser une marque.

2. Ouvrez la porte du meuble et vissez le contre-aimant D (disque en acier + joint en caoutchouc E) avec la vis C sur le côté interne de la porte du meuble, là où la vis a laissé la marque, comme indiqué au cours de la première étape.

Butoir couple pour machine

Lebloque-porte en plastique fournine ne peut etre fixe que lorsque I'ss installation de l'appareil est terminée,afin d'eviter tout mouvement vers l'extérieur. Fixez-le sur le meuble, prés du panneau avant en prerant comme hauteur de reférence le milieu de la porteducoté opposé aux charnières.

5.8 Branchement électrique

À la fin de l'installation, vous pourrez brancher la fiche d'alimentation à la prise de courant.

La plaque signalétique et le chapitre « Données techniques » indiquent les valeurs électriques nominales nécessaires. Assurez-vous qu'elles sont compatibles avec l'alimentation secteur.

Vérifiez que votre installation électrique domestique supporte la charge maximale requise, en tenant également compte des autres appareils qui peuvent être utilisés.

Branchez l'appareil à une prise de courant avec mise à la terre.

Une fois l'appareil installé, assurez-vous que le cable d'alimentation est facilement accessible.

Si une intervention électrique est nécessaire pour installer cet apparéil, contactez notre service après-vente/agréé.

Le fabricant decline toute responsabilité en cas de dommages ou blessure resultant du non-respect des consignes de sécurité mentionnées ci-dessus.

6. BANDEAU DE COMMANDE

6.1 Description du bandeau de commande

i

Pour activer les options permanentes, maintenez la touche correspondante enfoncée pendant au moins 3 secondes.

1 Selecteur de programme
2 Affichage
3 Départ Différé Touche
4 Time Manager Touche
5 Départ/Pause Touche
6 Vapeur Plus Touche et option Sécurité Enfants permanente 3s

7 Douceur Plus Touche et option Rincage Plus permanente 3s

8 Prélavage Touche et option Tache permanente 3s

9 Essorage Touche de réduction de la vitesse d'essorage

• Stop curve pleine option
• Sans essorage option
• Silence option

10 Température Touche
11 Marche/Arrêt Touche

6.2 Affichage

-0	Voyant Porte verrouillée.
+	Voyant Départ différé.
000	L'indicateur digital peut afficher : • Position Réinitialiser (---). • Durée du programme (par ex. 240). • Départ différé (par ex. 2h). • Fin du cycle (000). • Code d'alarme (par ex. 200). • Voyant d'erreur (---). • Indication des heures de fonctionnement totales de l'appareil. Pour plus de dé-tails, reportez-vous au chapitre « Compteur d'heures de fonctionnement » du paragraphe « Réglages ».
-----	Voyant Time Manager.
@	Icône Anti-tache.
+	Indicateur Rinçage plus.
W	Voyant de phase Vapeur.
+	Voyant Ajouter du linge. Il s'allume au début de la phase de lavage, lorsqu'il est en-core possible demettre l'appareil en pause et d'ajouter du linge.
@	Voyant Sécurité enfants.
...	Voyant de nettoyage de l'appareil. L'appareil vous recommende d'effectuer un nettoyage du tambour.

7. MANETTES ET TOUCHES

7.1 Introduction

i

Les options / fonctions ne sont pas disponibles avec tous les programmes de lavage. Vérifiez la compatibilité entre les options / fonctions et les programmes de lavage dans le « Tableau des programmes ». Une option / fonction peut exclure l'autre ; dans ce cas, l'appareil ne permet pas de programmer des options / fonctions incompatibleles.

7.2 Marche/Arrêt

Appuyez sur cette touche pendant quelques secondes pour allumer ou eteindre l'appareil. Deux signaux sonores differents retentissant lorsque vous allumez ou eteignez l'appareil.

La fonction Veille eteint automatiquement l'appareil au bout de plusieurs minutes pour réduire la consommation d'énergie. Par conséquent, dans certains cas, il se peut que vous deviez le rallumer.

Pour plus de détails, reportez-vous au paragraphe « Veille » du chapitre « Utilisation quotidienne »

7.3 Selecteur de programme

Pour sélectionner le programme de lavage souhaïte. Pour plus de détails, reportez-vous au chapitre « Programmes »

La position est réservée à la fonction de « Réinitialisation », qui sert à interrompre et réinitialiser tout programme en cours. L'affchage indique des tirets pour montré qu'aucun programme n'a été sélectionné.

7.4 Température

Lorsque you selectionnez un programme de lavage, l'appareil propose automatiquement une température par défaut.

Icône Froid = eau froide.

Levoyant de la température régée s'allume.

7.5 Essorage

Lorsque you selectionnez un programme, I'appareil rgle automatiquement la vitesse d'essorage par defaut de chaque programme.

Avec cette touche, vous pouvez modifier la vitesse d'essorage par défaut, ou sélectionner l'une des options d'essorage supplémentaires :

• Stop cuve pleine. Levoyant correspondant s'allume. L'essorage final est annulé. L'eau du dernier rincege n'est pas evacuée pour éviter que le linge ne se froisse. Le programme de lavage se termine avec de l'eau dans le tambour. Le hublot reste fermé et le tambour tourne régulièrement pour éviter que le linge ne se froisse. Vous doivent vidérer l'eau pour déverrouiller la porte. Si vous appuyez sur le bouton Départ/Pause l'appareil effectue la phase d'essorage et vidange l'eau.

• Sans essorage . Levoyant correspondant s'allume.

• Sélectionnez cette option pour éliminer toutes les phases d'essorage. L'appareil effectue uniquement la phase de vidange du programme de lavage sélectionné. Sélectionnez cette option pour les tissus très délicats. Certains programmes de lavage utilisent une quantité d'eau plus importante lors de la phase de rinçage.

Silence . Levoyant correspondant s'allume.

Les phases d'essorage intermédiaire et final sont supprimées et le programme se termine avec de l'eau dans le tambour. Cela réduit le froissage du linge. Le hublot reste verrouillé. Le tambour tourne régulièrement pour réduire le froissage. Vous doivent vidérer l'eau pour déverrouiller la porte.

Ce programme étant très silencieux, il peut être utilisé de façon optimale la nuit, aux heures creuses, lorsque les tarifs de l'électricité sont plus bas. Certains

programmes utilisent plus d'eau pour le rençage.

Si vous appuyez sur le bouton Départ/

Pause l'appareil n'effectue que la phase de vidange.

i

L'appareil vidange l'eau automatiquement au bout d'environ 18 heures.

7.6 Préavage

Avec cette option, vous pouvez ajouter une phase de prélavage à un programme de lavage.

Levoyant correspondant au-dessus de la touche tactile s'allume.

Utilisez cette option pour ajouter une phase de prélavage à 30^ avant la phase de lavage.
Cette option est recommendée pour le linge très sale, tout particulièrement s'il contient du sable, de la poussière, de la boue ou d'autres particules solides.

i

Cette option permet de prolonger la durée du programme.

Cette option permet d'ajouter une phase anti-tache au programme. Utilisez cette option pour le linge très taché.

Pour activer/désactiver cette option, maintenez le bouton Préavage enforcé pendant 3 secondes jusqu'à ce que l'icone apparaissée/disparaissée à l'écran.

Verse le detachant dans le compartment [U].

i

Cette option allonge la durée du programme.
Cette option n'est pas disponible avec des températures de lavage inférieures à 40^ .

7.8 Douceur Plus permanente

Selectionnez cette option pour optimiser la distribution d'assouplissant et rendre le linge plus doux.

Recommende lorsque vous utilisez de l'assouplissant.

i

Cette option allonge la durée du programme.

L'indicateur correspondant au-dessus de la touche s'allume et reste activé pendant les cycles suivants jusqu'à ce que cette option soit désactivée.

Cette fonction vous permet de maintainir la fonction Rincage Plus en permanence lorsque vous selectionnez un nouveau programme.

Pour activer/désactiver cette option, maintenez le bouton Rincage Plus enforcé pendant 3 secondes jusqu'à ce que l'icone + apparaisse/disparaisse à l'écran.

Lorsqu'il est allumé, l'appareil active cette option par défaut après avoir désactivé ou changé/reinitialisé le programme.

i

Cette option allonge la durée du programme.

7.10 Vapeur Plus

Cette option ajoute une phase de vapeur suivie d'une courte phase anti-froissage à la fin du programme de lavage.

La phase Vapeur réduit les plis sur le linge et facilitate le repassage des tissus.

Levoyant correspondant au-dessus de la touche tactile s'allume.

Levoyant est fixedurantla phasevapeur.

i

Cette option peut rallonger la durée du programme.

Lorsque le programme s'arrête, l'affichage indique 000, levoyant W s'eteint et le voyant W et levoyant Depart/Pause LED sont allumés. Le tambour effectue des mouvements doux pendant environ 30 minutes pour conserver les bénéfices de la vapeur. En appuyant sur n'importe qu'elle touche, les mouvements anti-froissage s'arrêtent et le hublot se déverrouille, l'appareil propose de nouveau le programme défini précédemment.

Pour interrompre la phase anti-froissage,
vous pouvez également :

• appuyer sur la touche Marche/Arrêt pendant quelques secondes pourmettre l'appareil en fonctionnement ou à l'arrêt.
• tournier le sélecteur de programme sur une autre position.

Une petite quantité de linge aide à obtenir de plusieurs résultats.

7.11 Sécurité Enfants 3s

Avec cette option, vous pouvez empêcher les enfants de jour avec le bandeau de commande.

Pour activer/désactiver cette option, maintenez le bouton Vapeur Plus enforcé jusqu'à ce que l'icone s'allume/s'éteigne à l'écran.

Lorsqu'il est allumé, l'appareil active cette option par défaut après avoir désactivé ou changé/ réinitialisé le programme. Si vous appuyez sur n'importe quel bouton, l'icône clignote pour indiquer que les boutons sont désactivés.

La Sécurité enfants peut ne pas être disponible pendant les quelques secondes après la mise en marche de l'appareil.

7.12 Départ Différé

Cette option vous permet de différer le départ du programme à un moment qui vous convient mieux.

Appuyez à plusieurs reprises sur la touche pour sélectionner le délambda souhaïte. La durée

augmente par paliers d'une heures jusqu'à 20 heures.

Levoyant et le démarriage retardé choisi s'affichent. Avres avoir appuyé sur la touche Départ/Pause l'appareil commence le décompte et la porte est verrouillée.

7.13 Time Manager

Cette option vous permet d'écourter le programme en fonction de la quantité de linge et du degré de salissure.

Lorsque you selectionnez un programme de lavage, sa durée par défaut s'affiche ainsi que - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Appuyez sur la touche Time Manager pour réduire la durée du programme selon vos besoin. La nouvelle durée du programme s'affiche, et le nombre de tirets diminuera en conséquence :

• convient à une pleine charge de linge normalement sale.
  un cycle rapide pour une pleine charge de linge légèrement sale.
  un cycle très rapide pour une charge plus réduite de petits vêtements peu sales (demi-charge max. commandeee).
  le cycle le plus court pour rafraîchir une petite quantité de linge.

Time Manager est uniquement disponible avec les programmes du tableau.

Voyant
	Coton	Synthétiques
----- 1)	■	■
----	■	■
----	■	■

1) Durée par défaut pour tous les programmes.

Time Manager avec les programmes vapeur

Lorsque you selectionnez un programme vapeur, cette touche vous permet de désir

entre trois niveaux de vapeur. La durée duprogramme est réduite en conséquence :

: maximale.
: moyenne.
- : minimale.

Sur certains appareils, la durée du programme est réduite maisaucun tiret ne s'affiche.

7.14 Départ/Pause

Appuyez sur la touche Départ/Pause pour démarrer l'appareil, leMETRE en pause ou interrompree un programme en cours.

8.PROGRAMMES

8.1 Tableau des programmes

Programme Température par défaut Plage de tempé-ratures	Vitesse d'essorage de référen-ce	Charge maxi-male	Description du programme (Type de charge et degrège de salissure)
Programmes de lavage
Coton 40 °C 90 °C - Froid	1400 tr/min	8.0 kg	Coton blanc et couleurs. Vétements normalement, légère-ment et très sales.
Synthétiques 40 °C 60 °C - (*)	1200 tr/min	3.0 kg	Articles en textiles synthétiques ou mélangés. Articlesnormalement sales.
Délicats 30 °C 40 °C (*)	1200 tr/min	2.0 kg	Textiles délicats tels que l'acrylique, la viscose et les ti-sus mélangés nécessitant un lavage en douceur. Degréde salissure normal.
Programme Température par défaut Plage de tempé-ratures	Vitesse d'essorage de référen-ce	Charge maxi-male	Description du programme (Type de charge et degré de salissure)
Hygiène 60 °C	1400 tr/min1400 tr/min - 800 tr/min	8.0 kg	Articles en coton blanc. Ce programme de lavage haute per-formance avec phase vapeur élimine plus de 99,99 % des bacteriés et des virus1) en conservant la température au-dessus de 60 °C pendant toute la phase de lavage ; avec l'action complémentaire de la phase vapeur sur les fibres, la phase de rincage améliorée garantit l'élimination totale des détergents et résidus de micro-organismes. Ce programme garantit également une réduction efficace des pollens ou autres allergènes.

Programmes vapeur avec système FreshScent

Programme vapeur pour les articles en coton et textiles synthétiques. La vapeur peut être utilisée pour le linge sec ^2) , linge propre ou porté une seule fois. Ce programme réduit les plis et les odeurs ^3) et détend les fibres. Une fois le programme termine, sortezrapidement le linge du tambour. ÀpRES un programme Vapeur, le repassage est facilité. N'utilisez aucun produit de lavage! Si nécessaire, retirez les taches en lavant ou en utilisant un détachant localisé. Les programmes Vapeur n'effectuent pas de cycle de lavage hygienique. Ne selec-tionnez pas de programme Vapeur avec ces types d'article :

Linge non adapté au sèche-linge.
- Articles portant une étiquette « Séchage à sec uniquement »

Parfum ELECTROLUX. En utilisant ce perfume doux spécial, vos vêtements auront l'odeur du linge fraîchement lavé. Lisez attentivement les instructions fournies avec le perfume. Réduisez la dose de perfume si la charge est plus petite. En utilisant la touche Time Manager, vous pouze réduire la durée du programme pourTRAITER les articles dont l'étiquette indique qu'ils doivent être lavés à basse température.

VEILLEZÀNE PAS:

• sécher en machine les vêtements lavés avec le parfum. L'odeur s'évaporerait.
• utiliser le parfum pour d'autres usages que ceux décrits ici.
• utiliser le parfum sur des vêtements neufs. Les vêtements neufs peuvent containir des résidus de produits de finition qui sont incompatibles avec le parfum.

i

Le parfum est disponible sur la boutique en ligne ELECTROLUX ou chez un revendeur/agréé.

1.0 kg	Coton, synthétique, délicat. Programme vapeur court et doux pour rafraîchir les vêtements les plus délicats, y compris les articles très délicats comportant des paillettes, des lacets, etc. Pour de plus petites charges, la durée du programme peut être encore réduite en utilisant l'option Time Manager.
-	AVERTISSEMENT!N'utilise pas ce programme pour les articles en laine et ceux portant la mention « Lavage à sec uniquement » sur l'étiquette.
-	AVERTISSEMENT!N'utiliseaucun produit de lavage!

Programme Température par défaut Plage de tempé-ratures	Vitesse d'essorage de référen-ce	Charge maxi-male	Description du programme (Type de charge et degrège de salissure)
Programmes spéciaux
Essorage/Vidange	1400 tr/min	8.0 kg	Tous textiles, excepté la laine et les tissus délicats. Pour essorer le linge et vidanger l'eau dans le tambour.
Rinçage	1400 tr/min	8.0 kg	Tous textiles, excepté la laine et les tissus délicats. Pro-gramme pour rincer et essorer le linge. La vitesse d'essorage par défaut correspond à la vitesse utilisée pour essorer les articles en coton. Réduisez la vitesse d'essorage en fonction du type de linge. Si nécessaire, sélectionnez la fonction Rinçage Plus pour ajouter des rincages. Avec une vitesse d'essorage peu élevé, l'apparil effectue des rincages délicats et un es-sorage court.
Programmes supplémentaires
Duvet 40 °C60 °C - (*)	800 tr/min	3.0 kg	Une couverture synthétique, des vêtements rembournrés, des cuettes, des vestes et des articles similaires.
Rapide 14 min.30 °C	800 tr/min	1.5 kg	Synthétiques et articles avec tissus mélangés. Vêtements légersement sales et à rafraîchir.
Sport30 °C40 °C (*)	1200 tr/min	3.0 kg	Vêtements de sport synthétiques. Cycle court intensif pour laver les vêtements de sport en profondeur.
Programme Température par défaut Plage de tempé-ratures	Vitesse d'essorage de référencce	Charge maxi-male	Description du programme (Type de charge et degré de salissure)
Outdoor30 °C40 °C [★]	1200 tr/min	2.0 kg4)1.0 kg5)	iN'utilise pas d'adoucissant et assurez-vous que le compartment lavage ne contient pas de résidus d'adoucissant.
			Articles de sport synthétiques. Ce programme est concu pour laver en douleur les vêtements de sport modernes, éga-lement pour les vêtements destinés à la gym, au cyclisme, au jogging, et aux vêtements d'extérieur similaires. La charge de linge recommandée est de 2.0 kg.Textiles imperméables, respirants et hydrofuges. Ce pro-gramme peut également être utilisé comme cycle de restau-ration de l'imperméabilité. Il est spécialement concu pour traïter les vêtements dotés d'un revêtement hydrophobique. Pour effectuer un cycle de restauration de l'imperméabilité, procédez comme suit :· Versez la lessive dans le compartment ↓i· Versez un produit de restauration de l'imperméabilité pour vêtements imperméables dans le compartment pour l'adoucissant ®· Réduisez la charge de linge à 1.0 kg.
			iPour améliorer l'action du produit de restaur- tion de l'imperméabilité, faites sécher le linge dans un sèche-linge, en scélectionnant le pro-gramme de séchage Outdoor (si disponible, et si l'étiquette d'entretien du vêtement indique que le séchage en machine est autorisé).
Denim30 °C40 °C [★]	800 tr/min(Vitesse d'es-sorage max.de 1200 tr/min)	3.0 kg	Programme spécial pour les vêtements en Jean avec une phase de lavage délicate pour minimiser la décoloration et les traces. Pour un meilleur soin, il est recommandé de réduire la charge.
Programme Température par défaut Plage de tempé-ratures	Vitesse d'essorage de référen-ce	Charge maxi-male	Description du programme (Type de charge et degrè de salissure)
Laine/Soie 40 °C 40 °C	1200 tr/min	1.5 kg	Lainages lavables en machine, laine livable à la main et autres textiles portant le symbole « Lavage à la main »6).

1) Testé pour le staphylocoque doré, les enterococcus faecium, le candida albicans, le bacille pyocyanique et les bacteriophages MS2 par l'institut indépendant Swissatest Testmaterialien AG en 2021 (Rapport de test n° 202120117).
2) Si vous sélectionné un programme Vapeur avec du linge sec, il sera humide à la fin du cycle. Étendez le linge pour le faire sécher pendant environ 10 minutes.
3) Le programme Vapeur n'élimine pas les odeurs fortes.
4) Programmes de lavage
5) Programme de lavage et phase d'imperméabilisation.
6) Pendant ce cycle, le tambour tourne doucement pour garantir un lavage en douceur. Le tambour peut donner l'impression de ne pas tourner ou de ne pas tourner correctement, mais ce fonctionnement est normal pour ce programme.

Compatibilité des options de programme

Programme	Essorage	Stop cuve pleine	Sans essorage	silence	Prélavage 1)	2)	Douceur Plus	Vapeur Plus 2)	Départ Différé	Time Manager
Eco 40-60	■	■							■
Coton	■	■	■	■	■	■	■	■	■	■
Synthétiques	■	■	■	■	■	■	■	■	■	■
Délicats	■	■	■	■		■	■		■
Hygiène	■	■		■	■	■	■	■	■
FreshScent									■	■
Programme	Essorage	Stop cuve pleine	Sans essorage	Silence	Prélavage 1)	2)	Douceur Plus	Vapeur Plus 2)	Départ Différé	Time Manager
Essorage/Vidange	■	3)							■
Rinçage	■	■						■	■
Duvet		■						■	■
Rapide 14 min.		■							■
Sport	■	■				■			■
Outdoor	■	■						■	■
Denim	■	■				■		■	■
Laine/Soie	■	■							■

1) Prélavage et Taches ne peuvent pas etre selectionnées en meme temps.
2) Cette option n'est pas disponible avec des températures de lavage inférieures à 40^ .
3) Si vous scélectionné l'option Sans essorage, l'appareil effectue uniquement une vidange.

Détergents adaptations aux programmes de lavage

Programme	Poudre univ- verselle1)	Produit lessi- viel liquide universel	Produit lessi- viel liquide pour couleurs	Laine délicate	Programmes spéciaux
Eco 40-60	▲	▲	▲	—	—
Coton	▲	▲	▲	—	—
Synthétiques	▲	▲	▲	—	—
Délicats	—	—	—	▲	▲
Hygiène	▲	▲	—	—	▲
Duvet	—	—	—	▲	▲
Rapide 14 min.	--	▲	▲	--	--
Sport	--	▲	▲	--	▲
Outdoor	--	--	--	▲	▲
Denim	--	--	▲	▲	▲
Laine/Soie	--	--	--	▲	▲

1) À une température supérieure à 60^ , l'utilisation de détergent en poudre est recommendée.

= Recommandé

-- = Déconseillé

8.2 Woolmark Premium Wool Care - Bleu

Le cycle de lavage de la laine de cet apparéil a été testé et approuvéd par The Woolmark Company pour le lavage des vêtements en laine portant une étiquette « lavage à la main», à condition que les produits soient lavés conformément aux instructions figurant sur l'étiquette du vêtement et à celles émises par le fabricant de cette machine à laver. 1380

9. RÉGLAGES

9.1 Signaux sonores

Cet apparéil est doté de signaux sonores différents qui se déclenchent lorsque :

• Vous allumez l'appareil (signal court spécial).
• Vous éteignez l'appareil (signal court spécial).
• Vous appuyez sur une touche (clic).
• Vous avez effectué une mauvaise sélection (3 signaux courts).
  Le programme est terminé (suite de signaux pendant environ 2 minutes).
  L'appareil présente une anomalie de fonctionnement (suite de signaux courts pendant environ 5 minutes).

Pour activer/désactiver les signaux sonores lorsque le programme est terminé, appuyez simultanément sur les touches Température

et Essorage pendant environ 2 secondes. L'affichage indique Marche ou Arrêt.

i

Si vous désactivez les signaux sonores,
ils continueront à retentir si l'appareil
presents une anomalie.

9.2 Compteur des heures de fonctionnement

Il est possible de visualiser la durée totale de fonctionnement de l'appareil en heures, à partir de la première mise sous tension. Cette valeur calcule la durée de fonctionnement des cycles (n'inclut pas les pauses et le délié de départ différé). Pour visualiser cette valeur, procédez comme suit :

1. Mettez en fonctionnement l'appareil en appuyant sur la touche Marche/Arrêt.

2. Tournez le sélecteur de programme sur le programme Eco 40-60 (1ère position vers la droite).

3. Maintenez la touche Essorage et Température enforcée pendant quelques secondes (dans les 10 secondes après avoir mis en fonctionnement. Àpères ces 10 secondes, la combinaison de touches active et désactive les signaux sonores).
4. Au bout de 3 secondes, le nombre total d'heures de fonctionnement de l'appareil s'affiche : par exemple pour 1276 heures, le texte Hr s'affiche pendant 2 secondes, 12 (milliers et centaines) pendant 2 secondes et 76 (dizaines et unités).

i

Si la procédure ne fonctionne pas (en raison d'un début écoué, d'une mauvaise position du/selecteur de programme ou d'une combinaison de touches erronée), mettez à l'arrêt l'appareil et repêzez la procédure depuis le début.

9.3 Réinitialisation usine

Cette fonction permet de restaurer les options d'usine par défaut. Pour activer cette option suivez les étapes ci-dessous:

1. Allumez l'appareil en appuyant sur la touche Marche/Arrêt.
2. Tournez le sélecteur de programme sur le programme Synthétiques (3e position vers la droite).
3. Maintenez la touche Essorage et Température enfoncée pendant quelques secondes (dans les 10 secondes après avoir mis en marche. Avec ces 10 secondes, la combinaison de touches active et désactive les signaux sonores).
4. L'affichage indique -- pendant environ 5 secondes.

i

Si la procédure ne fonctionne pas (en raison d'un début écoué, d'une mauvaise position du sélection de programme ou d'une combinaison de touches erronée), éteignez l'appareil et répétréz la procédure depuis le début.

10. AVANT LA PREMIÈRE UTILISATION

1. Assurez-vous que l'alimentation électrique fonctionne et que le robinet d'eau est ouvert.
2. Versez 2 litres d'eau dans le compartment à lessive indiqué par Ll Cela active le système de vidange.

3. Versez une petite quantité de produit de lavage dans le compartment indiqué par [II].

4. Sélectionnez et faites démarrer, à vide, un programme pour le coton à la température la plus élevé possible.

Cela élimine toute salissure évientuelle du tambour et de la cuve.

11. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

11.1 Activation de l'appareil

1. Branchez l'appareil sur le secteur.
2. Ouvrez le robinet d'eau.
3. Appuyez sur la touche Marche/Arrêt pendant quelques secondes pour allumer l'appareil.

Un signal court retentit.

11.2 Chargement du linge

1. Ouvrez la porte de l'appareil.
2. Videz les poches et dépliez les vêtements avant de les placer dans l'appareil.
3. Placez les articles un à un dans le tambour.

N'introduisez pas trop de linge dans le tambour.
4. Fermez la portefermement.

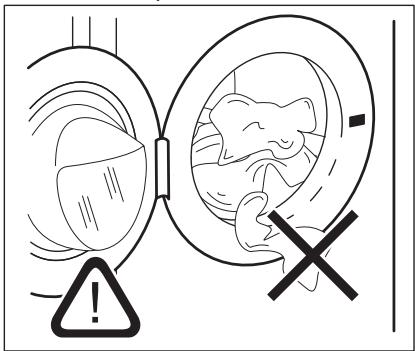

ATTENTION!

Assurez-vous que le linge ne reste pas coincide entre le joint et le hublot pour éviter tout risque de fuite d'eau et de dommages sur les vêtements.

Laver des articles très tachés par de l'huile ou de laGRAISSSE pourrait endommager les parties en caoutchouc du lave-linge.

11.3 Ajout du produit de lavage et des additifs

• Compartiment destiné à la phase de prélavage, au programme de trempage ou à un produit déta-chant.

• Compartment pour la phase de lavage.

• Compartment pour l'assouplissant et les autres soins liquides (adoucissant, amidon).

MAX - Niveau maximal pour la quantité d'additives liques.

• Volet pour produit de lavage en poudre ou liquide.

Suivez toujours les instructions imprimées sur l'emballage des produits de lavage, mais nous vous recommendons de ne pas dépasser le niveau maximal indiqué (MAX). Cette quantité vous garantira toute fois lesassageurs résultats de lavage.

Après un cycle de lavage, si nécessaire, éliminez tout résidu de lessive du distributeur de détergent.

11.4 Vérification de la position du volet du produit de lavage

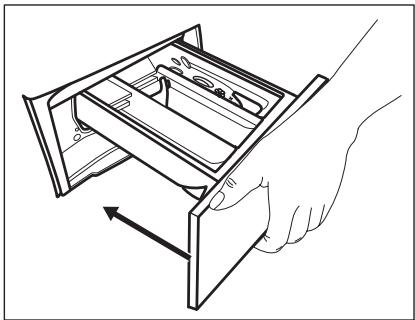

1. Tirez le distributeur de détergent jusqu'à la butée.

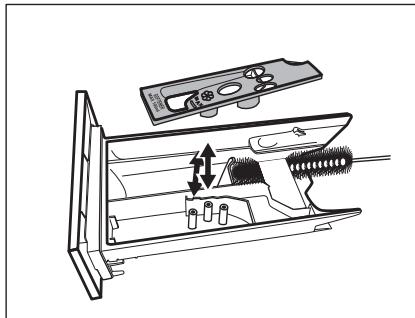

1. Appuyez sur le levier pour retarder le distributeur.

2. Pour utiliser une lessive en poudre, tournez le volet vers le haut.

3. Pour utiliser un détergent liquide, tournez le volet vers le bas.

Avec le volet en position BASSE :

• N'utilisez pas de lessives liquides gelatineuses ou épaises.
• Ne dépassez pas la dose de lessive liquide indiquée sur le volet.
• Ne sélectionnez pas la phase de prélavage.

• Ne sélectionnez pas la fonction Départ différé.

• Dosez le détergent et l'assouplissant.

• Fermez soigneusement le distributeur de dédTangent.

Assurez-vous que le volet ne provoque pas d'obstruction lorsque vous refermez le distributeur.

11.5 Réglage d'un programme

1. Tournez le sélecteur pourCHOISIR le programme de lavage souhaite. Le premier programme sur le cote supérieur croit du sélecteur est Eco 40-60,le programme auquel se rapportent les informations de I'etiquetage energetique.

Levoyant de la toucheDepart/Pause clignote.

Une durée indicative du programme s'affiche.

1. Pour modifier la température et/ou la vitesse d'essorage, appuyez sur les touches correspondantes.
2. Si vous le souhaitez, reglez une ou plusieurs options en appuyant sur les touches correspondantes. Les voyants correspondants s'allument et les informations données changent sur l'affichage en conséquence.

i

Si une sélection est impossible, un signal sonore retentit et l'affichage indique --.

11.6 Départ d'un programme

Appuyez sur la touche Départ/Pause pour lancer le programme. Il est impossible de lancer le programme lorsque levoyant de la touche est eteint et ne clignote pas (par ex. le selecteur de programme est dans une mauvaise position).

Levoyant correspondant cesse de clignoter et resté fixe.

Le programme démarre et le hublot est verrouillé. L'indicateur s'allume.

i

La pompe de vidange peut momentarilyanément semettre en route lorsque l'appareil se remplit d'eau.

11.7 Demarrer un programme avec démarrage retardé

1. Appuyez sur la touche Départ Différé à plusieurs reprises jusqu'à ce que le départ différé souhaite s'affiche. L'indicateur s'allume.
2. Appuyez sur la touche Départ/Pause Le hublot se verrouille et l'appareil démarre le décompte du départ différé. L'indicateur -0 s'affiche.

Le programme démarre automatiquement lorsqu'elle décompte est terminé.

Annulation du départ différé au cours du décompte

Pour annuler le démarrage retardé :

1. Appuyez sur Départ/Pause pourmettre l'appareil en pause. Levoyant correspondant clignote.
2. Appuyez à plusieurs reprises sur le bouton Départ Différé jusqu'à ce que s'affiche et que le voyant s'éteigne.
3. Appuyez à nouveau sur la touche Départ/ Pause pour démarrer immédiatement le programme.

Modification du départ différé au cours du décompte

Pour modifier le département différé :

1. Appuyez sur Départ/Pause pourmettre l'appareil en pause. Levoyant correspondant clignote.
2. Appuyez sur la touche Départ Différé à plusieurs reprises jusqu'à ce que le départ différé souhaite s'affiche.
3. Appuyez à nouveau sur la touche Départ/ Pause pour démarrer le nouveau décompte.

11.8 Détction de la charge SensiCare System

i

La durée du programme affichée se rapporte à une charge moyenne à élevée.

Après avoir appuyé sur la touche Départ/Pause|, le SensiCare System démarre la détction de charge de linge :

1. L'appareil détecte la charge dans les 30 premières secondes. Dans les programmes où Time Manager est disponible, pendant cette phase le point de séparation des heures et des minutes clignote et le tambour tourne brièvement.
2. La durée du programme pourrait être ajustée en conséquence et pourra être augmente ou diminuée. Au bout de 30 secondes supplémentaires, l'eau commence à se replir.

i

Environ 20 minutes après le début du programme, l'appareil peut ajuster la durée du programme en fonction de la capacité d'absorption d'eau des tissus.

i

La détction SensiCare ne fonctionne que si le programme de lavage est complet et si la durée du programme n'a pas été réduite.

i

Le SensiCare System est incompatible avec certains programmes comme Laine/ Soie, Rinçage, Essorage et les programmes à cycle court.

11.9 Interruption d'un programme et modification des options

Lorsque le programme est en cours, vous ne pouvez changer que quelques options :

1. Appuyez sur la touche Départ/Pause Levoyant correspondant clignote.
2. Modifiez les options. Les informations données sur l'affichage changent en conséquence.
3. Appuyez à nouveau sur la touche Départ/ Pause
   Le programme de lavage se poursuit.

11.10 Annulation d'un programme en cours

1. Appuyez sur la touche Marche/Arrêt pour annuler le programme et éteindre l'appareil.
2. Appuyez sur la touche Marche/Arrêt pourmettre en fonctionnement l'appareil.

i

Si le SensiCare System est terminé et que le replissage d'eau a déjà commencé, le nouveau programme démarre sans répéter la procédure SensiCare System. L'eau et le dédTergent ne sont pas évacués afin d'éviter tout gaspillage. La durée maximale du programme s'affiche et se met à jour environ 20 minutes après le départ du nouveau programme.

Il y a d'autres façon d'annulier :

1. Tournez le sélecteur de programme sur la position « Réinitialiser »
2. Attendez 1 seconde. L'affichage indique

Vous pouvez maintainant selectionner un nouveau programme de lavage.

11.11 Ouverture de la porte - Ajout de vêtements

i

Si la température et le niveau de l'eau dans le tambour sont trop élevés et/ou que le tambour tourne encore, vous ne pouvez pas ouvrir le hublot.

Pendant le déroulement d'un programme ou du départ différé, le hublot de l'appareil est verrouillé. L'icone s'affiche.

1. Touchez le bouton Départ/Pause Sur l'affichage, le voyant Hublot verrouillé s'eteint.
2. Ouvrez le hublot de l'appareil. Si nécessaire, ajoutez ou retirez du linge. Fermez le hublot et touchez le bouton Départ/Pause

Le programme ou le départ différé se poursuit.

11.12 Fin du programme

Lorsque le programme est terminé, l'appareil s'éteint automatiquement. Les signaux sonores retentissent (s'ils sont actifs).

L'affichage indique 000.

Levoyant de la toucheDepart/Pause s'eteint.

Le hublot se déverrouille et le voyant s'eteint.

1. Appuyez sur la touche Marche/Arrêt pour éteindre l'appareil.

Cinq minutes après la fin du programme, la fonction d'économie d'énergie éteint automatiquement l'appareil.

i

Lorsque you rallumez l'appareil, le dernier programme selectionné s'affiche. Tournez le selecteur pourCHOISIR un nouveau cycle.

1. Sortez le linge de l'appareil.
2. Vérifiez que le tambour est vide.
3. Laissez le hublot et la boîte à produits entrouverts pour éviter la formation de moississes et l'apparition de mauvaises odeurs.

11.13 Vidange de l'eau après la fin du cycle

Si vous avez selectionné un programme ou une option qui ne vidange pas l'eau du dernier rinçage, le programme se termine, mais :

La zone de I'horloge indique 00 et l'affichage montre le hublot verrouillé

Levoyant de la toucheDepart/Pause commenceaclignoter.
- Le tambour tourne toujours à intervalles réguliers pour éviter que le linge ne se froisse.
Le hublot reste verrouillé.
- Vous doivent regardier l'eau pour ouvrir le hublot :

1. Si nécessaire, appuyez sur la touche Essorage pour réduire la vitesse d'essorage proposée par l'appareil.
2. Appuyez sur la touche Départ/Pause L'appareil effectue la vidange et l'essorage.

Levoyantde l'optionoudisparait.

i

Si vous sélectionné l'options Silence et que la vitesse d'essorage n'est pas modifiée, l'appareil effectue uniquement une vidange de l'eau lorsque vous appuyez sur la touche Départ/Pause

1. Une fois le programme terminé et le voyant de verrouillage du hublot éteint, vous pouvez ouvrir le hublot.
2. Appuyez sur Marche/Arrêt pendant quelques secondes pour désactiver l'appareil.

11.14 Fonction Veille

La fonction Veille eteint automatiquement l'appareil pour réduire la consommation d'énergie lorsque :

• Vous n'avez pas utilisé l'appareil depuis 5 minutes alors qu'aucun programme n'est en cours.

Appuyez sur la touche Marche/Arrêt pour rallumer l'appareil.

• 5 minutes après la fin du programme de lavage.

Appuyez sur la touche Marche/Arrêt pour remettre l'appareil en marche.

L'affichage indique la fin du dernier programme sélectionné.

Tournez le sélecteur pour désir un nouveau cycle.

Si le sélecteur est sur la position

« Réinitialiser » ●, l'appareil s'éteint automatiquement en 30 secondes.

i

Si vous sélectionné un programme ou une option se terminant avec de l'eau dans le tambour, la fonction Veille n'eteint pas l'appareil pour vous rappeler qu'il faut vidanger l'eau.

12. CONSEILS

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

12.1 Chargement du linge

• Séparez le linge en : blanc, couleur, synthétique, délicat et laine.
• Respectez les instructions de lavage qui figurent sur les étiquettes des vêtements.
• Ne lavez pas les articles blancs et de couleur ensemble.
• Certains articles de couleur peuvent déteindre au premier lavage. Nous vous conseillons de les laver séparément les premières fois.
• Retournez les tissus multi-couches, en laine et les articles portant des illustrations imprimées vers l'intérieur.
• Traitez au préalable les taches tenaces.
• Lavez les taches tenaces avec un détengent spécifique.
• Traitez les rideaux avec précautions. Retirez les crochets et placez les rideaux

Dans un sac de lavage ou une taie d'oreiller.

• Une très petite charge peut provoquer des problèmes d'équilibre et donc une vibration excessive pendant la phase d'essorage. Si cela se produit :

a. interrompez le programme et ouvre le hublot (reportez-vous au chapitre « Utilisation quotidienne ») ;
b. répartisse la charge à la main pour que les articles soient disposés de façon homogène dans le tambour ;
c. appuyez sur la touche Départ/Pause. La phase d'essorage se poursuit.

• Boutonnez les taies d'oreiller, fermez les fermétures à glissière et à pression et les crochets. Nouez les ceintures, les cordons, les lacets, les rubans, et tout autre élément pouvant se détacher.

• Ne lavez pas d'articles sans ourlet ou déchirés. Utilisez un sac de lavage pour les articles très petits et/ou délicats (par exemple les soutiens-gorge à armatures, les ceintures, les bas, les lacets, les rubans, etc.).

• Videz les poches des vêtements et dépliez-les.

12.2 Taches tenaces

Pour certaines taches, l'eau et les produits de lavage ne suffisent pas.

Il est recommando de pré-traiter ces taches avant demettre les articles dans l'appareil.

Des detachants spéciaux sont disponibles. Utilisez le detachant spécial adapté au type de tache et de textile.

Ne vaporisez pas de détachant sur les vêtements à proximé de l'appareil car il est corrosif pour les pieces en plastique.

12.3 Type et quantité de produit de lavage

Le choix du détergent et l'utilisation de quantités correctes affecte non seulement les performances de lavage, mais permet également d'éviter le gaspillage et de protégger l'environnement :

Utilisez uniquement des produits de lavage et autres traitements spécialement concus pour les lave-linge. Suivez d'abord ces règes générales :

• lessives en poudre (également des pastilles et des détergents à dose unique) pour tous les types de tissus, à l'exception des tissus délicats. Préférez les lessives en poudre contenant un agent blanchissant pour le blanc et la désinfection du linge,
• Lessives liquides (également des détergents à dose unique), de préférence pour les programmes de lavage à basse température (60 °C max.) pour tous les types de textiles, ou lessives spéciales pour les lainages uniquement.

Le choix et la quantité de détergent dépendant des éléments suivants : type de tissu (délicat, laine, coton, etc.), couleur des vêtements, importance de la charge, degré de salissure, température de lavage et durété de l'eau utilisée.
- Respectez les instructions figurant sur l'emballage des détergents ou autres produits utilisés, sans dépasser le niveau maximal indiqué (MAX).
- Ne mélangez pas différents types de détergents.
Utiliser moins de détergent si : -vous lavez une petite charge,
- le linge est légèrement souillé,
- d'importantes quantités de mousse de forment pendant le lavage.

• Si vous utilisez des tablettes ou des capsules de détergent, mettez-les toujours à l'intérieur du tambour, et non pas dans le distributeur de produit de lavage et suivre les recommendations du fabricant.

Une quantité insuffisante de détergent peut causer :

• résultats de lavage insatisfaisants,
• charge de lavage grise,
  vêtements graisseux,
  moisissure dans l'appareil.

Une quantité excessive de détergent peut causer :

abondance de mousse,
efficacité delavage réduite,
- rincege non adequat,
- un impact accru pour l'environnement.

12.4 Conseils ecologiques

Pour économiser de l'eau, de l'énergie et contribuer à protéger l'environnement, nous vous recommendons de suivre ces conseils :

Le linge normalement sale ne nécessite pas de prélavage : vous réaliserez des économies de lessive, d'eau et de temps (l'environnement s'en trouvera également protégé !)
- Charger l'appareil à la capacité maximale indiquée pour chaque programme permet de réduire la consommation d'énergie et d'eau.
- Les taches et les petites salissures peuvent être éliminées avec un pré-traitement ajustat; le linge peut alors être lavé à basse température.
Pour utiliser la quantité correcte de lessive, reportez-vous à la quantité conseillée par le fabricant de lessive et vérifie la durée de l'eau de votre système domestique. Reportez-vous au chapitre « Durete de l'eau »

• Sélectionnéz la vitesse d'essorage maximale possible pour le programme de lavage sélectionné avant de secher toute linge dans un séche-linge. Cela permettra de réaliser des économies d'énergie pendant le séchage!

12.5 Durete de l'eau

Si, dans votre région, la durée de l'eau est élevée ou modérée, il est recommendé d'utiliser un adoucisseur d'eau pour lavelinge. Dans les régions où l'eau est douce, il n'est pas nécessaire d'utiliser un adoucisseur d'eau.

Pour connaître la durée de l'eau dans votre région, contactez votre compagnie des eaux.

Utilisez la bonne quantité d'adoucisseur d'eau. Respectez les instructions qui se trouvent sur les emballages du produit.

13. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

13.1 Calendrier de nettoyage périodique

Le nettoyage périodique permet de prolonger la durée de vie de votre apparéil.

Après chaque cycle, maintenez la porte et le distributeur de détergent légèrement entrouverts pour permettre la circulation de l'air et éliminer l'humidité à l'intérieur de l'appareil : cela empêchera l' apparition de moisiSSure et d'odeurs.

Si l'appareil n'est pas utilisé pendant une durée prolongée : fermez le robinet d'eau et débranchez l'appareil.

Calendrier indicatif de nettoyage périodique :

Détartrage

Deux fois par an

Lavage d'entretien	Une fois par mois
Nettoyer le joint de la por-te	Tous les deux mois
Nettoyez le tambour	Tous les deux mois
Nettoyez le distributeur de détergent	Tous les deux mois
Nettoyez le filtré de la pompe de vidange	Deux fois par an
Nettoyez le tuyau d'arri-vée d'eau et du filtré de la vanne	Deux fois par an

Les paragraphs suivants expliquent comment vous devez nettoyer chaque partie.

13.2 Enlèvement des objets étrangers

i

Assurez-vous que les poches sont vides et que tous les éléments libres sont attachés avant de lancer votre cycle. Reportez-vous au paragraphe « Charge de linge » du chapitre « Conseils »

Enlevez les objets étrangers (tels que les attaches métalliques, les boutons, les pièces, etc.) pouvant se couver dans le joint de la porte, les filtres et le tambour. Consultez les paragraphs « Joint de porte avec double lèvre», « Nettoyage du tambour», « Nettoyage de la pompe de vidange » et « Nettoyage du tuyau d'arrivée d'eau et du filtré de la vanne » Si nécessaire, contactez le service après-vente/agréé.

13.3 Nettoyage externe

Nettoyez uniquement l'appareil à l'eau chaude avec un savon doux. Séchez complètement toutes les surfaces. N'utilise pas de tampons à récurer ni de matières pouvant cause des rayures.

ATTENTION!

N'utilisez pas d'alcool, de solvants ni de produits chimiques.

ATTENTION!

Ne nettoyez pas les surfaces métalliques avec un détergent à base de chlore.

13.4 Détartrage

i

Si l'eau de votre région est dure ou moyennement dure, nous vous recommendons d'utiliser un adoucisseur d'eau pour lave-linge.

Examinez régulierement le tambour à la recherche de tartre.

Les produits de lavage habituels contiennent déjà des agents adoucisseurs d'eau, mais nous vous recommendons d'effectuer un

cycle de lavage, tambour vide, avec un produit de détartrage.

i

Respectez toujours les instructions figurant sur l'emballage du produit.

13.5 Lavage d'entretien

L'utilisation repétée et prolongée des programmes basse température peut entrainer des dépôts de produit de lavage, des résidus pelucheux et une augmentation des bacteriés à l'intérieur du tambour et de la cuve. Ceci peut entrainer la formation de mauvaises odeurs et de moisissures. Pour éliminer ces dépôts et nettoyer l'intérieur de l'appareil, effectuez régulièrement un lavage d'entretien (au moins une fois par mois).

i

Reportez-vous au chapitre « Nettoyage du tambour »

13.6 Joint du hublot avec piège à double lèvre

Cet apparéil dispose d'un système de vidange autonettoyant, permettant d'évacuer avec l'eau les peluches et fibres légères qui se détachent des vêtements. Examinez régulièrement le joint et, si nécessaire, nettoyez-le comme décrit dans le schéma suivant. Les pieces, les boutons et les autres petits objets peuvent être récapurés à la fin du cycle.

Si nécessaire, nettoyez-le en utilisant un agent nettoyant à l'ammoniaque et sans érafler la surface du joint.

i

Respectez toujours les instructions figurant sur l'emballage du produit.

Vérifiez et retirez les objets (le cas échéant) qui pouvant se couver dans le pli.

Assurez-vous qu'il ne reste pas de linge entre le joint et la porte.

À l'aide d'un chiffon humide, essuyez toute saleté ou tout résidu d'eau restant dans le joint de porte une fois le cycle du programme terminé.

13.7 Nettoyage du tambour

Examinez régulierement le tambour pour éviter le dépôt de particules indésirables.

Des corps étrangers sujets à la rouille dans le linge ou bien l'eau ferrugineuse du robinet peuvent provoquer des dépôts de rouille dans le tambour

Nettoyez le tambour à l'aide d'un produit spécial pour l'acier inoxydable.

i

Respectez toujours les instructions figurant sur l'emballage du produit.
Ne nettoyez pas le tambour avec des produits de détartrage acides, des produits abrasifs contenant du chloré ou avec de la paille de fer.

Pour un nettoyage complet :

1. Retirez le linge du tambour.
2. Lancez le programme Coton à température maximale.
3. Versez une petite quantité de lessive en poudre dans le tambour vide afin de rincer les évventuels résidus.

i

Parfois, à la fin d'un cycle, le symbole peut s'afficher : l'appareil vous recommende d'effectuer un « nettoyage du tambour ». Une fois le nettoyage du tambour terminé, le symbole disparaît.

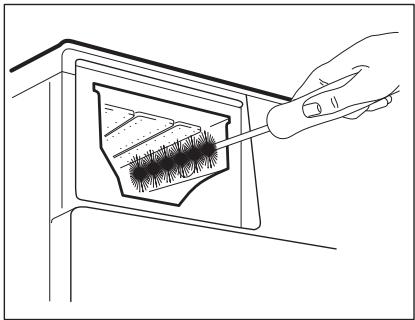

13.8 Nettoyage du distributeur de lessive

Pour éviter d'eventuels dépôts de dessive séchéée ou d'assouplissant coagulé et/ou la formation de moissures dans le tiroir du distributeur de dessive, effectuez tous les deux mois la procédure de nettoyage suivante comme expliqué dans les schémas suivants :

1. Ouvrez le distributeur. Appuyez sur le loquet vers le bas comme indiqué sur l'illustration, puis retirez le distributeur.

1. Retirez la partie supérieure du compartmentement réservé à l'additif pour facilitier le lavage, et passsez-le sous l'eau courante chaude pour éliminer toute trace d'accumulation de dessive. Àpès le nettoyage, remettez la partie supérieure en place.

1. Assurez-vous d'éliminer tous les résidues de lessive dans les parties supérieure et inférieure du logement. Utilisez une petite brosse pour nettoyer la cuvette.

1. Réinstallez le distributeur de lavage dans ses rails et fermez-le. Lancez un programme de rinçage sans vêtement dans le tambour.

Procedez comme décrit dans les schémas suivants pour nettoyer le filtré de la pompe :

13.9 Nettoyage du filtré de la pompe de vidange

AVERTISSEMENT!

Débranche la fiche d'alimentation de la prise de courant.

Vérifiez régulièrement le filtré de la pompe de vidange et assurez-vous qu'il est propre.

Nettoyez la pompe de vidange si :

L'appareil ne vidange pas I'eau.
Le tambour ne tourne pas.
L'appareil fait un bruit inhabituel en raison de l'obstruction de la pompe de vidange.
Le code d'alarme E20 s'affiche.

AVERTISSEMENT!

• Ne retirez pas le filtré pendant que l'appareil fonctionne.

• Ne nettoyez pas la pompe si l'eau de l'appareil est chaude. Attendez que l'eau refroidisse.

• Ouvrez le couvercle de la pompe.

1. Placez un écipient sous le logement de la pompe de vidange pour recueillir l'eau qui s'écoule. Gardez toujours un chiffon à portée de main pour essuyer l'eau qui peut s'écouler lorsque vous retirez le filtré.
2. Tournez le filtré à 180 degrés vers la gauche pour l'ouvoir, sans le retarder. Laissez l'eau s'écouler.
3. Lorsque le recipient est plein d'eau, remettez le filtrer en position et videz le recipient.
4. Repetez les étapes 3 et 4 jusqu'à ce que l'eau cesse de s'écouler.
5. Tournez le filtré dans le sens contraire des aiguilles d'une montre pour l'enlever.

1. Si nécessaire, retirez les peluches et objets du logement du filtré.
   Assurez-vous que la pale de la pompe peut tournier. Si ce n'est pas le cas, contactez votre service après-vente.
2. Nettoyez le filtre sous le robinet.
3. Replacez le filtrte dans les guides spéciaux en le tournant vers la croite. Assurez-vous de serrer correctement le filtrte afin d'empêcher toute fuite.
4. Fermez le couvercle de la pompe.

Lorsque vous vidangez l'eau avec la vidange d'urgence, vous doivent réactiver le système de vidange :

1. Versez 2 litres d'eau dans le compartment de lavage principal du distributeur de détergent.
2. Lancez le programme pour vidanger l'eau.

13.10 Nettoyage du tuyau d'arrivée d'eau et du filtré de la vanne

Il est recommendé de nettoyer les deux filtres du tuyau d'arrivée d'eau et de la vanne deux

fois par an, pour éliminer les dépôts accumulés avec le temps. Procedez comme décrit dans les schémas suivants pour nettoyer les filtres :

13.11 Vidange d'urgence

Si l'appareil ne peut pas vidanger l'eau, effectuez la même procEDURE décrite dans le paragraphe « Nettoyage de la pompe de vidange ». Si nécessaire, nettoyez la pompe.

Lorsque you vidangez l'eau avec la vidange d'urgence, you'vedez reactiver le systeme de vidange:

1. Versez 2 litres d'eau dans le distributeur de produit de lavage pour le lavage principal.
2. Démarrez le programme pour vidanger l'eau.

13.12 Précautions contre le gel

Si l'appareil est installé dans un local où la température peut être négative, évacuez toute l'eau restant dans le tuyau d'alimentation et la pompe de vidange.

1. Debranchez l'appareil de la prise de courant.
2. Fermez le robinet d'eau.
3. Placez les deux extrémites du tuyau d'alimentation dans un recipient et laissez l'eau s'écouler du tuyau.

4. Videz la pompé de vidange. Reportez-vous à la procédure de vidange d'urgence.

5. Une fois que la pompe de vidange est vide, réinstallé le tuyau d'alimentation.

AVERTISSEMENT!

Assurez-vous que la température est supérieure à 0^ avant d'utiliser à nouveau l'appareil.
Le fabricant ne pourrait être tenu pour responsable en cas de dommages dus aux basses températures.

14. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

14.1 Codes d'alarme et défaillances possibles

L'appareil ne démarre pas ou s'arrête en cours de programme. Dans un premier temps, essayez de couver une solution au problème (reportez-vous aux tableaux).

AVERTISSEMENT!

Éteignez l'appareil avant de procéder à la vérification.

Pour certaines anomalies, l'écran affiche un code d'alarme et la touche Départ/Pause peut clignoter en continu :

Si l'appareil est trop chargé, retirez certains articles du tambour et/ou poussez sur la porte tout en appuyant sur la touche Départ/ Pause jusqu'à ce que levoyant arrêté de clignoter (voir l'illustration ci-dessous).

Problème

Solution possible

E 10 L'appareil ne se remplit pas d'eau correctement.	· Assurez-vous que l'arrivée d'eau est ouverte. · Assurez-vous que la pression de l'alimentation d'eau est suffisante. Pour cela, contactez les autorités locales en charge de l'eau. · Assurez-vous que l'arrivée d'eau n'est pas bouchée. · Assurez-vous que le tuyau de raccordement ne présente pas d'enchevêtements, de dommages ni de plis. · Assurez-vous que le raccordement du tuyau d'arrivée d'eau est correct. · Assurez-vous que le filtre du tuyau d'arrivée d'eau et le filtre de la vanne ne sont pas obtrués. Reportez-vous au chapitre « Entretien et nettoyage ».
E20 La machine ne vidange pas l'eau.	· Assurez-vous que le siphon n'est pas bouché. · Assurez-vous que le tuyau de vidange n'est pas tordu ni pié. · Assurez-vous que le filtre de vidange n'est pas obstrué. Nettoyez le filtre si nécessaire. Reportez-vous au chapitre « Entretien et nettoyage ». · Assurez-vous que le tuyau de vidange est correctement raccordé. · Sélectionnez le programme de vidange si vous sélectionnez un programme sans phase de vidange. · Sélectionnez le programme de vidange si vous sélectionnez une option se terminant avec de l'eau dans la cuve.
E40 Le hublot de l'appareil n'est pas fermé correctement.	· Assurez-vous que la porte est correctement fermée.
E91 Panne interne. Il n'y a aucune communication entre les composants électroniques de l'appareil.	· Le programme ne s'est pas terminé correctement ou l'appareil s'est arrêté trop tôt. Éteignez l'appareil et rallumez-le. · Si le code d'alarme s'affiche à nouveau, contactez le service après-venture agréé.
EHO L'alimentation électrique est instable.	· Attendez que l'alimentation électrique se stabilise.
EFO Le dispositif anti-inondation est activé.	· Débranchez l'appareil et fermez le robinet d'arrivée d'eau. Contactez le service après-venture agréé.

Si d'autres codes d'alarme s'affichent, allumez et eteignez l'appareil. Si le problème persiste, contactez le service après-vente agreeé. Pour tout autre problème avec le lave-linge, consultez le tableau ci-dessous pour connaître les solutions possibles.

Problème	Solution possible
Le programme ne démarre pas.	• Assurez-vous que la fiche du cable d'alimentation est bien connectée dans la prise de courant. • Assurez-vous que la porte de l'appareil est fermée. • Assurez-vous qu'aucun fusible n'a disjoncté dans la boîte à fusibles. • Assurez-vous que Départ/Pause ▷la été touchée. • Si vous avez scélectionné Départ différé, annulez-le ou attendez la fin du dé-compte. • Désactiverz la Sécurité infant si elle a été préalablement activée. • Vérifièz la position de la touche sur le programme scélectionné.
L'appareil se remplit d'eau et se vidange immédiatement.	• Assurez-vous que le tuyau de vidange est dans la bonne position. Le tuyau est peut-être positionné trop bas. Consultez les « instructions d'installation »
La phase d'essorage n'a pas lieu ou le cycle de lavage du-re plus longtemps que d'ha-bitude.	• Sélectionnez le programme d'essorage. • Assurez-vous que le filtre de vidange n'est pas obstrué. Nettoyez le filtre si né-cessaire. Reportez-vous au chapitre « Entretien et nettoyage ». • Ajustez manuellement les articles dans la cuve et recommencez la phase d'essorage. Ce problème peut être causé par des problèmes d'équilibrage.
Il y a de l'eau sur le sol.	• Assurez-vous que les raccordements des tuyaux d'eau sont bien serrés et qu'il n'y a pas de fuites d'eau. • Assurez-vous que le tuyau d'acciviée d'eau et le tuyau de vidange ne sont pas endommagés. • Assurez-vous d'utiliser le produit de lavage adapté et la quantité correcte.
Impossible d'ouvrir le hublot de l'appareil.	• Vérifiez que vous n'avez pas scélectionné un programme de lavage se terminant avec de l'eau dans la cuve. • Assurez-vous que le programme de lavage est terminé. • Sélectionnez le programme de vidange ou d'essorage s'il y a de l'eau dans le tambour. • Vérifiez que l'appareil est alimenté en électricité. • Ce problème peut résultat d'une anomalie de l'appareil. Contactez le service après-vente agréé. Si vous nevez ouvrir le hublot, lisez attentivement le chapitre « Ouverture d'ur-gence du hublot »
L'appareil vibre et fait un bruit inhabituel.	• Assurez-vous que l'appareil est de niveau. Consultez les « instructions d'installation ». • Assurez-vous que l'emballage et/ou les boulons de transport sont relirés. Consultez les « instructions d'installation ». • Ajoutez plus de linge dans le tambour. La charge est peut-être trop petite.
La durée du programme augmente ou diminuè durant l'exécution du programme.	• La SensiCare System est capable d'ajuster la durée du programme en fonction du type et de la quantité de linge. Reportez-vous au chapitre « détction SensiCare System de la charge » dans le chapitre « Utilisation quotidienne »
Les résultats obtenus en ma-tière de lavage et de sécha-ge sont insuffisants	• Augmentez la quantité de produit de lavage ou utilisez un détergent différent. • Utilisez des produits spéciaux pour éliminer les taches tenaces avant de laver le linge. • Assurez-vous de régler laonne température. • Réduisez la charge de linge.
Il y a trop de mousse dans le tambour au cours du cycle de lavage.	Réduisez la quantité de produit de lavage.
À la fin du cycle de lavage, il y a des résidues de produit de lavage dans le distributeur de produit de lavage.	Assurez-vous que le volet est dans la bonne position (vers le HAUT pour la dessive en poudre, vers le BAS pour la dessive liquide).Veillez à utiliser le distributeur de produit de lavage en suivant les indications données dans ce manuel d'utilisation.

Après avoir effectué ces contrôle, allumez l'appareil. Le programme reprend la où il a été interrompu.

Si le problème persiste, contactez un service après-vente agréé.

Les informations nécessaires au service après-vente figurent sur la plaque signalétique.

14.2 Ouverture d'urgence du hublot

En cas de panne d'alimentation ou d'anomalie de l'appareil, le hublot reste verrouillé. Le programme de lavage continue dés que l'alimentation est rétable. Si le hublot reste verrouillé en cas d'anomalie, il est possible de l'ouvrir à l'aide du dispositif de déverrouillage d'urgence.

Avant d'ouvrir le hublot :

ATTENTION!

Risque de brûlures! Assurez-vous que la température de l'eau et le lingne sont pas brûlants. Si nécessaire, attendez qu'ils refroidissent.

ATTENTION!

Risque de blessure! Assurez-vous que le tambour ne tourne pas. Si nécessaire, attendez que le tambour cessée de tourner.

Assurez-vous que le niveau de l'eau à l'intérieur du tambour n'est pas trop élevé. Effectuez une vidange d'urgence si nécessaire (reportez-vous à la section « Vidange d'urgence » au chapitre « Entretien et nettoyage »).

Pour ouvrir le hublot, précédez comme suit :

1. Appuyez sur la touche Marche/Arrêt pour éteindre l'appareil.
2. Debranchez la fiche d'alimentation de la prise secteur.
3. Poussez le levier de déverrouillage d'urgence une fois vers le bas. Poussez et maintenez-le une nouvelle fois tout en ouvrant le hublot de l'appareil. Le levier de déverrouillage d'urgence se trouve à l'endroit indiqué sur l'illustration suivante.

1. Sortez le linge et refermez le hublot.

15. VALEURS DE CONSOMMATION

15.1 Introduction

Consultez le lien www.theenergylabel.eu pour obtenir des informations détaillées sur l'étiquette énergétique.

Le code QR présente sur l'étiquette énergétique fournie avec l'appareil contient un lien Internet vers les informations relatives aux performances de l'appareil dans la base de données EPREL de l'UE. Conservez l'étiquette énergétique à titre de référence avec la notice d'utilisation et tous les autres documents fournis avec cet apparéil.

Il est également possible de tracer les mêmes informations dans EPREL à l'aide du lien https://eprel.ec.europa.eu avec le nom du modulo et le nombre de produit se trouvant sur la plaque signalétique de l'appareil. Consultez le chapitre « Description du produit » pour connaître la position de la plaque signalétique.

15.2 Légendé

kg	Charge de linge.	hh:mm	Durée du programme.
kWh	Consommation énergétique.	°C	Température dans le linge.
Litres	Consommation d'eau.	tr/min	Vitesse d'essorage.
%	Humidity résiduelle au terme de la phase d'essorage. Plus la vitesse d'essorage est élevé, plus le bruit est élevé et moins il reste d'humidity.

Les valeurs et la durée du programme peuvent différer selon les conditions (telles que la température ambiente, la température et la pression de l'eau, l'importance de la charge et le type de linge, la tension de l'alimentation électrique) et si vous modifiez le réglage par défaut d'un programme.

15.3 Conformément au règlement de la Commission UE 2019/2023

Eco 40-60 pro-gramme	kg	kWh	Litres	hh:mm	%	°C	tr/min1)
Pleine charge	8.0	0.800	55.0	03:20	53.00	42.0	1351
Demi-charge	4.0	0.500	45.0	02:30	53.00	33.0	1351
Eco 40-60 programme	kg	kWh	Litres	hh:mm	%	°C	tr/min1)
Quart de charge	2.0	0.300	35.0	02:20	54.00	31.0	1351

1) Vitesse d'essorage maximale.

Consommation d'énergie pour différents modes

La durée en mode Arrêt/Veille est de 15 minutes au maximum.

15.4 Programmes courants

i

Ces valeurs sont uniquement indicatives.

Programme	kg	kWh	Litres	hh:mm	%	°C	tr/min1)
Coton 2)90 °C	8.0	2.250	85.0	04:00	52.00	85.0	1400
Coton60 °C	8.0	1.350	80.0	03:25	52.00	55.0	1400
Coton 3)20 °C	8.0	0.250	80.0	02:50	52.00	20.0	1400
Synthétiques40 °C	3.0	0.650	75.0	02:25	35.00	40.0	1200
Délicats 4)30 °C	2.0	0.360	50.0	01:10	35.00	30.0	1200
Laine30 °C	1.5	0.200	55.0	01:05	30.00	30.0	1200

1) Indicateur de reférence de la vitesse d'essorage.
2) Convient au lavage de textiles très sales.
3) Convient pour laver les articles en coton peu sales, synthétiques et mixtes.
4) Il fonctionné également comme un cycle de lavage rapide pour le linge légèrement sale.

16. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole Deposez les emballages dans les
conteneurs prevus a cet effet.Contribuez a la
protection de I'environnement et a vous
s.ecURITY,recyclez vos produits electriques et

électroniques. Ne jetez pas les apparêls portant le symbole avec les ordures menagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

FR Concerne la France uniquement :

FR

Cet apparéil,
ses accessoires
et cordons
se recyclant

Points de collecte sur www.quefaideresmedechets.fr Privilegiae la réparation ou le don de cette apparel

FR

.

…………

…………

…………

…………

…

…………

··

…………

…

.

electrolux.com
