Type de produit	Kit vidéo Hikvision DSKIS704EY
Caractéristiques techniques principales	Résolution vidéo 1080p, technologie de compression H.265, vision nocturne, détection de mouvement
Alimentation électrique	Alimentation par adaptateur secteur inclus
Dimensions approximatives	Dimensions du moniteur : 10 pouces
Poids	Poids total du kit : environ 2 kg
Compatibilités	Compatible avec les caméras Hikvision et systèmes de sécurité
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	Entrée : 100-240V AC, Sortie : 12V DC
Puissance	Consommation : 12W maximum
Fonctions principales	Surveillance en temps réel, enregistrement vidéo, communication audio bidirectionnelle
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service client Hikvision
Informations générales utiles	Vérifier la compatibilité avec les caméras existantes avant l'achat

FOIRE AUX QUESTIONS - DSKIS704EY Hikvision

Comment installer le kit vidéo Hikvision DSKIS704EY ?

Pour installer le kit vidéo, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que tous les composants sont correctement connectés et alimentés.

Pourquoi l'écran reste-t-il noir après l'installation ?

Vérifiez que le kit est correctement alimenté et que les câbles sont bien connectés. Assurez-vous également que l'écran est en mode d'entrée correct.

Comment connecter le kit vidéo à mon réseau Wi-Fi ?

Accédez au menu des paramètres de l'appareil, sélectionnez 'Wi-Fi', puis choisissez votre réseau et entrez le mot de passe.

Comment résoudre les problèmes de connexion de la caméra ?

Vérifiez la connexion réseau de la caméra, assurez-vous qu'elle est sous tension et que le firmware est à jour. Essayez de redémarrer le dispositif.

Que faire si je ne peux pas accéder à l'application mobile ?

Vérifiez que votre appareil mobile est connecté à Internet et que l'application est à jour. Si le problème persiste, réinstallez l'application.

Comment réinitialiser le kit vidéo aux paramètres d'usine ?

Pour réinitialiser le kit, localisez le bouton de réinitialisation sur l'appareil et maintenez-le enfoncé pendant environ 10 secondes jusqu'à ce que les LED clignotent.

Les notifications de mouvement ne fonctionnent pas, que faire ?

Vérifiez que les paramètres de détection de mouvement sont activés dans l'application et que votre appareil est correctement configuré pour recevoir des notifications.

Comment mettre à jour le firmware du kit vidéo ?

Téléchargez la dernière version du firmware depuis le site de Hikvision, puis suivez les instructions dans le manuel pour effectuer la mise à jour.

Quel est le champ de vision de la caméra ?

Le champ de vision de la caméra est de 90 degrés, ce qui permet de couvrir une large zone.

Comment effectuer un enregistrement vidéo ?

Pour enregistrer, assurez-vous que l'option d'enregistrement est activée dans les paramètres. Vous pouvez enregistrer manuellement ou programmer des enregistrements selon vos besoins.

MODE D'EMPLOI DSKIS704EY Hikvision

1 Définition de l'adresse physique

1. Régler du commutateur rotatif de la station de porte/station de porte extérieure

1.2 Réglages du commutateur rotatif de la station intérieure

2 Câblage

2.1 Câblage du système

2.2 Câblage

3 Installation

3.1 Avant de commencer 3.2 Position d'installation 3.3 Montage encastré et montage en surface

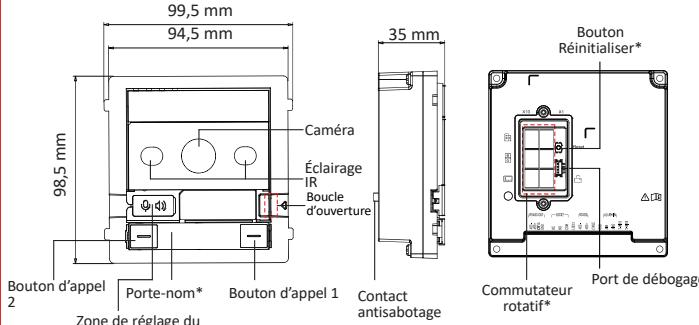

4 Mise sous tension

Mise sous tension et démarrage du fonctionnement.

1. Ces images sont données à titre de référence.
2. Le porte-nom peut être remplacé

1. Réglage du haut-parleur/micro

Retire le bouchon anti-poussière avant de procéder au réglage

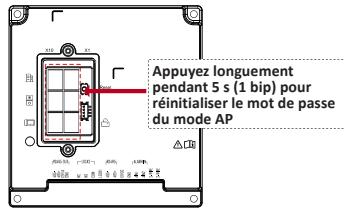

2. Mode point d'accès

Fonctionnement	Son	Fonction	Rétroclarithage
Appuyez longuetement pendant 10 s	1 bip	Activé/étendre le mode AP	Clignotement
Appuyez longuetement pendant 15 s	2 bijs	Déactivé le mode AP	/
Appuyer	/	Appelier le numéro de piece 2	/

Vous pouvez configurer le mot de passe du mode AP (code d'accès) à l'aide de l'étiquette située sur la surface de l'appareil.

3. Appairage et synchronisation

Fonctionnement	Fonction	Son
Appuyez longuement pendant 10 s	Appairage avec la station intérieure (station de porte)	Son de message : [Appairage...]
	Synchronisation de la liste de contacts et des informations sur le nombre de pieces personalisé (station de porte extérieure)	1 bip
Appuyer	Appeler le nombre de pieces 1	/

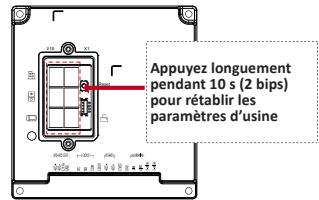

4. Réinitialisation

Si un adaptateur secteur ne est fourni dans l'emballage de l'appareil, n'utilise que l'adaptateur fourni. Si aucune adaptateur secteur ne'est fourni, assurez-vous que l'adaptateur secteur ou tout autre source d'alimentation est conforme à la source d'alimentation limitée. Reportez-vous à l'étiquette du produit pour connaître les paramètres de sortie de l'alimentation.

Station de porte

Utilisez le commutateur rotatif pour régler le numéro du bâtiment, le numéro de la station de porte, la station de porte secondaire, le numéro de la station de porte extérieure et la durée d'ouverture de la porte. La colonne Dizaines fait référence au nombre de Dizaines et la colonne Unités fait référence au nombre d'Unités. Sur chaque commutateur rotatif, 0 à 9 correspond aux numéros 0 à 9. Au total, vous pouvez utiliser 1 à 99 pour numéroter le bâtiment.

Si la station de porte est une station de porte principale, réglez le numéro de station de porte sur 0; s'il s'agit d'une station de porte secondaire, réglez le numéro de station de porte sur 1 à 16; s'il s'agit d'une station de porte extérieure, réglez le numéro de station de porte sur 90 à 99. Utilisez le tournevis pour ajuster le numéro. La flèche indique le numéro.

Par exemple :

N° de bâtiment (1 à 99)

21.

Numéro de station de porte

Station de porte principale:0 Station de porte secondaire 1a16 Station de porte extérieure: 90a99

N° de station principale (réservé)

Il est recommandé de coller la remarque de numéro fournie à l'arrière de l'appareil pour indiquer le numéro de l'appareil.

Commutateur rotatif	Durée(s) d'ouverture de la porte
0	2
1	1
2	3
3	4
4	5
5	8
6	10
7/8/9	Réservé

Paramètres du numéro

Utilisez le commutateur rotatif pour régler le numéro d'extension intérieure, le numéro de battement et le numéro de pièce. La colonne Dizaines fait référence au nombre de Dizaines et la colonne Unités fait référence au nombre d'Unités.

Sur chaque commutateur rotatif, 0 à 9 correspond aux nombres 0 à 9.

Au total, vous pourrez utiliser 1 à 3 pour numéroter le nombre de station intérieure et 1 à 99 pour numéroter le bâtiment ou la pièce.

Utilisez le tournevis pour ajuster le numéro. La flèche indique le numéro.

Réglages du mode de l'appareil

Utilisez le commutateur rotatif pour régler le mode de l'appareil de la station intérieure en fonction des scénarios réels.

Mode Villa : En mode villa, l'appareil doit être alimenté par une alimentation électrique de 12 V CC. Plusieurs appareils peuvent allumer l'écran ; lorsque la station neappee, l'écran peut s'allumer et permettre l'appel vidéo.

Mode bâtiment : Dans un système d'alimentation, jusqu'à 3 stations intérieures peuvent être connectées à une station intérieure principale. Lorsque l'écran d'autres appareils s'allume, le voyant Fonctionnement s'allume également.

Les appareils ne peuvent pas être alimentés par une alimentation électrique séparée. Lorsque la station intérieure est appelée, l'écran ne s'allume pas.

Par exemple :

Dizaines

Unités

bathroom

de et les microcommutateurs 3 et 4 sont réservés professionnel peut être réglé.

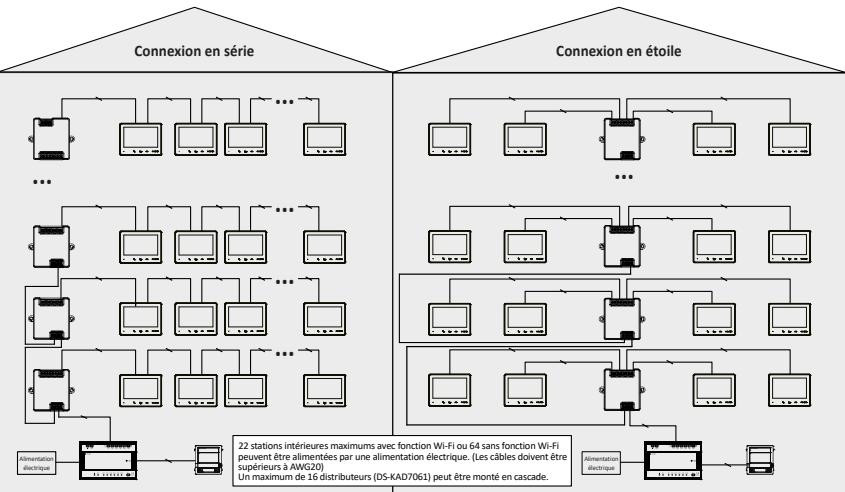

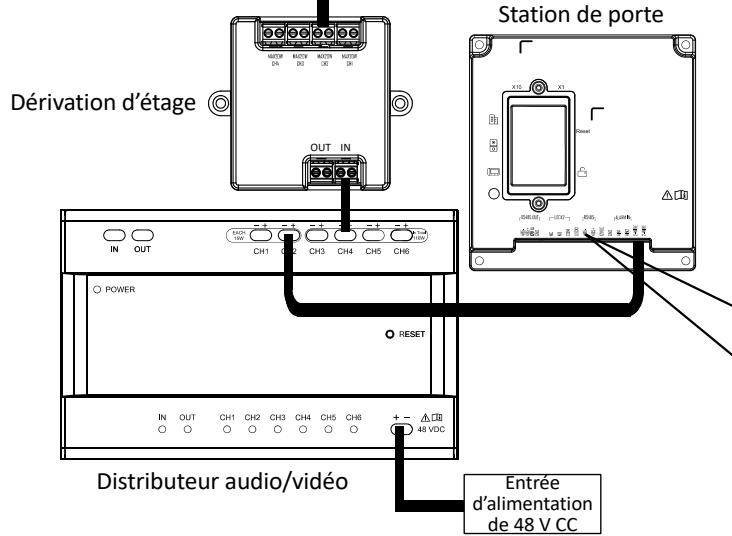

1 Câblage du système

22 stations intéressantes maximums avec fonction Wi-Fi d 64 sans fonction Wi-Fi peuvent être alimentées par une alimentation électrique. (Les câbles doivent être supérieurs à AWG20) 1 Un maximum de 16 distributeurs (DS-KAD7061) peut être monté en cascade.

RkOIO KOKIbENHb BXOdbTy bKOMNtEoCTNbAK, BIKOPCBOyTteTIbKn HADaNIOB KOKIbENHb. RkOIO KOKIbENHb HE BKOdbTy bKOMNtEoCTNbAK, PENEKOHAEYCE, tOIO KOKIbENHb AIOI HsIE DpeMeIO bKNHbBIDIOBae BMOTAMdo DpeMeIbIKONHbBNH BDOHNOHTBcTb. BMOWD BoHNiXnnapMEBpeMeIO bKNHbBNH HhAETNKUb BVPOy.

Numérisez le code QR afin d'obtenir le manuel d'utilisation pour plus de détails.

Remarque: VERROU 1 est une sortie de la caméra, qui a été courant de maintenance de 300mA

Description du type de câble

Type de cable	DS-KAD7060EY vers station de porte	DS-KAD7060EY vers DS-KAD7061EY	DS-KAD7061EY vers DS-KAD7061EY	DS-KAD7061EY vers la station intérieure	Station intérieure vers station intérieure	DS-KAD7060EY vers DS-KAD7060EY	Station intérieure vers station de porte
UTP 50,2 mm2(Cat. 5)AWG24	60 m	60 m	60 m	60 m	100 m	60 m	140 m
0,28 mm2(TP) AWG23	60 m	40 m	40 m	40 m	80 m	40 m	160 m
0,5 mm2(parallele)AWG20	60 m	60 m	60 m	60 m	100 m	60 m	180 m
1 mm2(parallele)AWG17	60 m	60 m	60 m	60 m	100 m	60 m	260 m
1 mm2(TP)AWG17	60 m	40 m	40 m	40 m	80 m	40 m	260 m
1,5 mm2(parallele)AWG15	60 m	40 m	60 m	60 m	100 m	60 m	260 m

3 Installation

Remarque : la station de porte avec module d'interphone vidéo prend en charge le montage encastré et le montage en surface. Vous pouvez installer la station de porte modulaire dans un cadre à un module, un cadre à deux modules et un cadre à trois modules. Nous prenons ici l'exemple de l'installation d'un cadre à trois modules.

Avant de commencer

• Préparez les outils nécessaires à l'installation : perceuse (6), tournevis cruciforme (PH1*150 mm) et gradienter. Assurez-vous que tous les équipements associés sont hors tension lors de l'installation. Assurez-vous d'avoir configuré l'adresse du sous-module avant installation. La plage d'adresse correcte d'un sous-module est comprise entre 1 et 20. Chaque adresse doit être unique pour les sous-modules connectés à une même station de porte. La figure ci-dessous montre un exemple d'adresse de sous-module et d'état de microcommutateur correspondant.

Nombre de module secondaire	Microcommut auteur 1	Microcommut auteur 2	Microcommut auteur 3	Microcommut auteur 4	Microcommut auteur 5	Microcommut auteur 6	Microcommut auteur 7	Microcommut auteur 8
Module 1	Activée	Éteint	Éteint	Éteint	Éteint	Éteint	Éteint	Éteint
Module 2	Éteint	Activée	Éteint	Éteint	Éteint	Éteint	Éteint	Éteint
Module 3	Activée	Activée	Éteint	Éteint	Éteint	Éteint	Éteint	Éteint
Module 4	Éteint	Éteint	Activée	Éteint	Éteint	Éteint	Éteint	Éteint
Module 5	Activée	Éteint	Activée	Éteint	Éteint	Éteint	Éteint	Éteint
Module 6	Éteint	Activée	Activée	Éteint	Éteint	Éteint	Éteint	Éteint
Module 7	Activée	Activée	Activée	Éteint	Éteint	Éteint	Éteint	Éteint
Module 8	Éteint	Éteint	Éteint	Activée	Éteint	Éteint	Éteint	Éteint

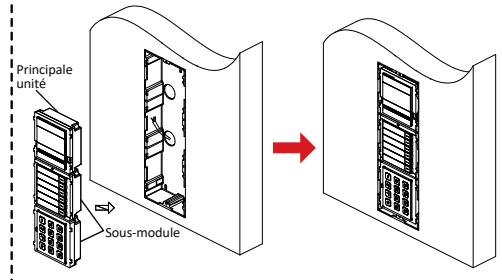

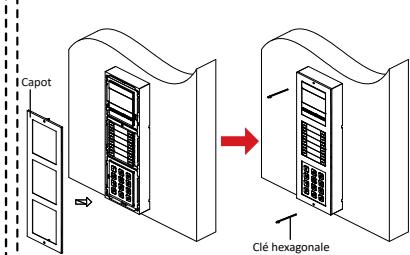

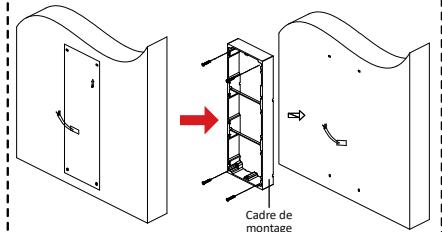

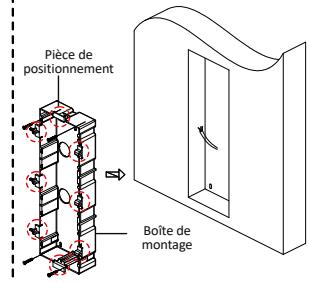

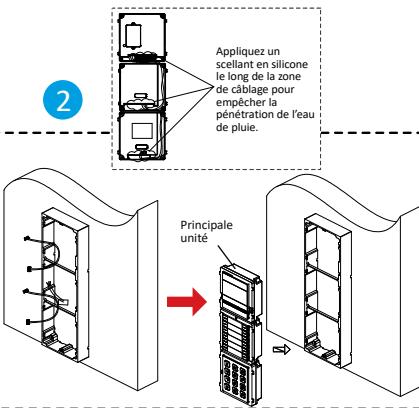

Montage encastré

Pour plus de détails sur l'installation, veuillez vous reporter au Manuel d'utilisation.

Remarque: la profondeur conseillée du trou est de 44,5 mm. La longueur conseillée des câbles liassés dehors est de 270 mm. Remarque : Appliquez du scellant en silicone sur le dessus et les côtés de la boîte de montage. N'appliquez pas du scellant en silicone sur le fond de la boîte.

1. Configuration et gestion via l'internet mobile activer le mode ap→connexion

Appuyez longuement sur le bouton situé sur le côté gauche de l'appareil pendant 10 s pour activer le mode AP.

Connectez vos appareils mobiles au point d'accès de l'appareil. Saisissez le nom d'utilisateur et le mot de passe du mode AP de l'appareil. Appuyez sur Connexion.

Vous pouvez vérifier le mot de passe du mode AP (code

d'accès) à l'aide de l'étiquette située sur la surface de l'appareil.

1. Appel de la station interieure à partir de la station de porte/station de porte extérieure/station de porte secondaire

(1) Réglez l'adresse physique de la station intérieure et de la station de porte/station de porte extérieure/station de porte secondaire à l'aide du roue codeuse. (2) Connectez la station intérieure et la station de porte/station de porte extérieure/station de porte secondaire. (3) Appelez la station inté .

Pour plus de détails sur la configuration, veuillez vous reporter au manuel d'utilisation.

Position d'installation

Le champ de vision de la caméra est : Horizontal : 133°, Vertical : 82° La hauteur visuelle la plus élevée et la hauteur visuelle la plus basse de la caméra sont indiquées sur l'image.
