Type de produit	Plancha gaz encastrable
Marque	Airlux
Modèle	AT635HIX
Dimensions (L x P x H)	560 x 480 x 50 mm
Poids	10 kg
Alimentation électrique	220-240 V ~ 50/60 Hz, câble H05VV-F 3x0,75 mm²
Type de gaz	Butane/Propane (G30/G31) ou Gaz naturel (G20)
Pression d'alimentation	28-30 mbar (G30/G31), 20 mbar (G20)
Nombre de brûleurs	3
Brûleur semi-rapide	Puissance 1750 W, diamètre casserole 16-18 cm
Brûleur auxiliaire	Puissance 1000 W, diamètre casserole 10-14 cm
Brûleur triple couronne	Puissance 3800 W, diamètre casserole 24-26 cm
Allumage	Automatique avec soupape de sécurité
Sécurité	Soupape de sécurité, arrêt automatique en cas d'extinction de flamme
Matériau de la surface	Verre
Grilles et brûleurs	Amovibles pour nettoyage
Nettoyage	Parties émaillées et inox : eau savonneuse, éviter produits abrasifs
Installation	Encastrable, distance minimale 760 mm au-dessus, espace de ventilation
Raccordement gaz	Tube métallique rigide ou flexible acier
Classe	3 (usage domestique)
Conformité	Normes européennes, CE
Rendement énergétique	57% (semi-rapide), 58,1% (triple couronne)

FOIRE AUX QUESTIONS - AT635HIX AIRLUX

Comment allumer un brûleur ?

Tournez le bouton correspondant dans le sens inverse des aiguilles d'une montre jusqu'à la position de maximum (grande flamme) et appuyez sur le bouton. L'allumage est automatique. Maintenez le bouton enfoncé pendant environ 6 secondes pour activer la soupape de sécurité. En cas de panne électrique, vous pouvez allumer le brûleur avec une allumette.

Que faire si la flamme s'éteint accidentellement ?

La soupape de sécurité interrompt automatiquement l'arrivée de gaz après quelques secondes. Pour rétablir le fonctionnement, tournez le bouton sur la position de maximum (grande flamme) et appuyez sur le bouton pour rallumer. Si le problème persiste, vérifiez la propreté des brûleurs et de l'électrode d'allumage.

Comment nettoyer les brûleurs ?

Retirez les grilles et les brûleurs. Nettoyez-les avec une éponge et de l'eau savonneuse ou un détergent léger. Rincez et séchez soigneusement avant de les remettre. Vérifiez que les canaux de répartition des flammes ne sont pas bouchés. N'utilisez pas de produits abrasifs ou corrosifs.

Quelle distance minimale entre la table et une armoire murale ?

La distance minimale entre le plan de travail et une armoire murale située au-dessus doit être d'au moins 760 mm. Les parois des meubles adjacents doivent résister à une température de 75°C au-dessus de la température ambiante.

Puis-je utiliser l'appareil avec du gaz naturel ?

Oui, l'appareil peut être adapté au gaz naturel (G20) ou au butane/propane (G30/G31). Vérifiez l'étiquette sous l'appareil pour le type de gaz configuré. Pour changer de gaz, il faut remplacer les injecteurs et ajuster le réglage du minimum. Cette opération doit être effectuée par un professionnel qualifié.

Comment régler le minimum des brûleurs ?

Allumez le brûleur et tournez le bouton sur la position de minimum (petite flamme). Retirez le bouton et insérez un tournevis à pointe plate dans le trou du panneau de commandes pour tourner la vis by-pass jusqu'à obtenir une flamme stable. Pour le gaz G30/G31, la vis doit être complètement vissée.

Que faire si les boutons deviennent difficiles à tourner ?

Si les robinets de gaz deviennent durs à tourner ou ont un fonctionnement anormal, contactez le Service d'Assistance agréé. Le graissage des robinets doit être effectué exclusivement par du personnel spécialisé.

Comment installer la table de cuisson dans le meuble ?

Découpez une ouverture dans le plan de travail selon les dimensions indiquées (560x480 mm). Appliquez le joint adhésif fourni le long du bord extérieur de la vitre. Insérez la table et fixez-la avec les crochets de fixation fournis. Assurez-vous d'un espace de ventilation d'au moins 10 mm sous l'appareil.

Quel type de câble utiliser pour le branchement électrique ?

Utilisez un câble conforme aux normes de type H05VV-F ou H05RR-F de section 3x0,75 mm². Le branchement doit être effectué par un professionnel qualifié. Les fils doivent être connectés comme suit : marron (phase), bleu (neutre), vert/jaune (terre). La mise à la terre est obligatoire.

Comment remplacer les injecteurs pour changer de type de gaz ?

Retirez les grilles et les brûleurs. Avec une clé droite, dévissez l'injecteur (indiqué par la lettre U sur le schéma) et remplacez-le par un injecteur adapté au nouveau gaz, selon le tableau des caractéristiques techniques. Serrez fermement. Ensuite, réglez le minimum du brûleur comme décrit dans la notice. Cette opération doit être réalisée par un professionnel qualifié.

MODE D'EMPLOI AT635HIX AIRLUX

Instructions pour l'usage

et la maintenance

Il est très important que ce manuel soit conservé avec l'appareil afin de pouvoir être consulté en cas de besoin. Si l'appareil est vendu ou donné à une autre personne, il faut s'assurer que ce manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son fonctionnement et prenne connaissance des avertissements correspondants.

Cet appareil appartient à la classe 3 et il a été conçu pour un usage uniquement domestique.

ATTENTION :

• L'installation doit être effectuée par du personnel compétent et qualifié conformément aux normes en vigueur.
• Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Surveiller les enfants pendant le fonctionnement de l'appareil et veiller à ce qu'ils ne restent pas à proximité et qu'ils ne touchent pas les surfaces qui n'ont pas encore complètement refroidi.
• Surveiller les enfants pendant le fonctionnement de l'appareil et veiller à ce qu'ils ne restent pas à proximité et qu'ils ne touchent pas les surfaces qui n'ont pas encore complètement refroidi.
• Avant d'alimenter l'appareil, contrôler qu'il est correctement réglé pour le type de gaz à disposition (voir paragraphe "Installation").
• Avant l'entretien et le nettoyage, débrancher électriquement l'appareil et le laisser refroidir.
• S'assurer qu'il y a une circulation d'air autour de l'appareil au gaz. Une faible ventilation entraîne une carence d'oxygène.
• Si l'appareil est utilisé de manière intense ou prolongée, il peut être nécessaire de prévoir une aération supplémentaire, en ouvrant par exemple une fenêtre ou en augmentant la puissance de l'aspiration mécanique si celle-ci existe.
• Les produits de la combustion doivent être évacués à l'extérieur avec une hotte aspirante ou un ventilateur électrique (voir paragraphe "Installation").
• Pour les éventuelles interventions ou modifications, s'adresser à un Centre d'Assistance Technique agréé et exiger des pièces de rechange originales.

L'étiquette produit, avec le numéro de série, est placée au-dessous de la table de cuisson.

Déclaration de conformité :

Nous déclarons que nos produits sont conformes aux directives, ordonnances et règlements européens actuels, ainsi qu'aux exigences énoncées dans les normes de référence.

Le fabricant décline toute responsabilité en cas de dommages aux biens ou aux personnes dus à une installation incorrecte ou à une utilisation inadéquate, erronée ou non raisonnable de l'appareil.

INSTRUCTIONS POUR L'UTILISATEUR

Toutes les opérations relatives à l'installation, au réglage et à l'adaptation au type de gaz disponible doivent être effectuées par du personnel qualifié, conformément aux normes en vigueur.

Les instructions spécifiques sont reportées dans la partie du manuel réservée à l'installateur.

UTILISATION DES BRÛLEURS

Le symbole appliqué par sérigraphie à côté du bouton indique à quel brûleur celui-ci correspond.

Allumage automatique avec soupape de sécurité

Tourner dans le sens inverse des aiguilles d'une montre le bouton correspondant jusqu'à la position de maximum (grande flamme, fig.1) et appuyer sur le bouton.

Une fois l'allumage obtenu, maintenir le bouton appuyé pendant environ 6 secondes.

Pour obtenir un rendement optimal sans gaspillage de gaz, il est important que le

diamètre de la casserole soit adapté au potentiel du brûleur (voir tableau ci-après), de façon à éviter que la flamme sorte du fond de la casserole (fig.2).

Fig.2

Utiliser le débit maximal pour amener rapidement à ébullition les liquides et le débit réduit pour réchauffer les aliments ou pour maintenir l'ébullition.

Toutes les positions de fonctionnement doivent être choisies entre celles de maximum et de minimum, et jamais entre celle de maximum et le point de fermeture.

Pour interrompre l'alimentation en gaz, tourner le bouton dans le sens des aiguilles d'une montre jusqu'à la position de fermeture.

En cas d'absence d'énergie électrique, il est

possible d'allumer les brûleurs avec des allumettes en positionnant le bouton sur le point d'allumage (grande flamme, fig.1).

Brûleurs	Puisance (W)	Ø Casseroles
Auxiliaire	1000	10 - 14 cm
Semi-rapide	1750	16 - 18 cm
Triple couronne	3800	24 - 26 cm

Avertissements

• Contrôler toujours que les boutons sont sur la position "fermé" (voir fig.1) quand l'appareil ne fonctionne pas.
• Si la flamme s'éteint accidentellement, après quelques secondes, la soupape de sécurité interrompt automatiquement l'arrivée du gaz. Pour rétablir le fonctionnement, reporter le bouton au point d'allumage (grande flamme, fig.1) et appuyer sur le bouton.
• Pendant la cuisson avec des graisses et des huiles, faire particulièrement attention car celles-ci, si elles sont surchauffées, peuvent s'enflammer.
• Ne pas utiliser de vaporisateurs près de l'appareil en fonction.
• Il ne faut pas poser sur les brûleurs des casseroles instables ou déformées afin d'éviter des accidents de renversement ou de débordement.
• S'assurer que les poignées des casseroles soient positionnées correctement.
• Quand on allume le brûleur, contrôler que la flamme est régulière; abaisser toujours la flamme ou l'éteindre avant d'enlever la casserole.

INSTRUCTIONS POUR L'UTILISATEUR

NETTOYAGE

Avant toute opération de nettoyage, débrancher l'appareil du réseau d'alimentation électrique. N'utilisez jamais d'appareils à vapeur ou à haute pression pour nettoyer le four (exigences relatives à la sécurité électrique).

Il est conseillé d'opérer quand l'appareil est froid.

Parties émaillées

Les parties émaillées doivent être nettoyées avec une éponge et de l'eau savonneuse ou avec un détergent léger.

Ne pas utiliser de produits abrasifs ou corrosifs.

Éviter que les substances comme le jus de citron, la tomate, l'eau salée, le vinaigre, le café et le lait restent pendant longtemps sur les surfaces émaillées.

Parties en acier inoxydable et aluminium

Des taches peuvent se former sur l'acier inox s'il reste longtemps en contact avec de l'eau calcaire ou des détergents agressifs.

Il est conseillé de laver avec de l'eau savonneuse et de sécher avec un chiffon doux.

Le brillant se garde en utilisant périodiquement des produits chimiques spécifiques se trouvant dans le commerce.

Brûleurs et grilles

Ces parties peuvent être enlevées pour faciliter le nettoyage.

Les brûleurs doivent être nettoyés avec une éponge et de l'eau savonneuse ou avec un détergent léger, bien essuyés et remis parfaitement dans leur siège.

Contrôler que les canaux de répartition des flammes ne sont pas bouchés.

Vérifier que la sonde de la soupape de sécurité et l'électrode d'allumage sont toujours bien propres afin de garantir un fonctionnement optimal.

Robinets de gaz

L'éventuel graissage des robinets doit être effectué exclusivement par du personnel spécialisé.

Si les robinets de gaz deviennent difficiles à tourner ou ont un fonctionnement anormal, appeler le Service d'Assistance.

INSTRUCTIONS POUR L'INSTALLATEUR

AVERTISSEMENT IMPORTANT

LES OPÉRATIONS REPORTÉES CI-APRÈS DOIVENT ÊTRE EXÉCUTÉES DANS LE RESPECT DES NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL QUALIFIÉ. LE FABRICANT DÉCLINE TOUTE RESPONSABILITÉ POUR LES DOMMAGES AUX PERSONNES, AUX ANIMAUX ET AUX CHOSES DÉRIVANT DU NON-RESPECT DE CES DISPOSITIONS.

INSTALLATION

Montage de la table de cuisson

L'appareil est fabriqué pour être encastré dans des meubles résistant à la chaleur.

Les parois des meubles doivent résister à une température de 75 °C en plus de la température ambiante, conformément aux normes européennes.

L'appareil est de type "Y", c'est-à-dire qu'il peut être installé avec une seule paroi latérale, à droite ou à gauche de la table de cuisson.

Éviter d'installer l'appareil à proximité de matériaux inflammables comme des rideaux, des torchons, etc.

Pratiquer une ouverture, dans le plateau du meuble, des dimensions indiquées en fig. 3, en respectant une distance d'au moins 50 mm entre le bord de l'appareil et les parois voisines.

Fig. 3

MODELE	L (mm)	P (mm)
AT635HIX	560	480

En cas de présence d'une armoire murale au-dessus de la table de cuisson, il faut prévoir une distance minimale de 760 mm entre celle-ci et le plan de travail. Il est conseillé d'isoler l'appareil du meuble se trouvant au-dessous avec un séparateur en laissant un espace de dépression d'au moins 10 mm (fig. 4).

En cas d'encastrement sur une base avec four, il faudra s'assurer que l'installation réponde aux normes de sécurité en vigueur. Il faudra en particulier veiller à ce que le câble électrique et le tuyau d'alimentation soient placés de façon à ce qu'ils n'entrent pas en contact avec les parties chaudes de l'enveloppe du four. De plus, en cas

d'installation au-dessus d'un four encastré sans ventilation de refroidissement, il faudra prévoir, pour obtenir une aération adéquate, des prises d'air avec entrée par le bas d'au moins

200 m² et sortie dans la partie supérieure d'au moins 60 cm².

Fixation de la table de cuisson

Chaque table de cuisson est arrivée avec un joint spécial. De plus, une série de crochets à utiliser pour la fixation de la table est également fournie.

Pour l'installation, procéder de la façon suivante :

• Enlever les grilles et les brûleurs de la table de cuisson.
• Retourner l'appareil et appliquer le joint adhésif S le long du bord externe du verre (fig. 5).

• Insérer et positionner la table de cuisson dans l'ouverture pratiquée dans le meuble et la bloquer avec les vis des crochets de fixation C (fig. 6).

Pièce d'installation

Cet appareil n'est pas équipé d'un dispositif d'évacuation des produits de la combustion, il est donc nécessaire d'évacuer les fumées vers l'extérieur en utilisant une hotte ou un ventilateur électrique qui soit mis en marche à chaque fois que l'on utilise l'appareil.

La pièce où est installé l'appareil doit avoir un afflux d'air naturel pour la combustion régulière

INSTRUCTIONS POUR L'INSTALLATEUR

du gaz et pour la ventilation de la pièce ; le volume d'air nécessaire ne doit pas être inférieur à 20 m³.

L'afflux d'air doit s'effectuer par une ouverture permanente pratiquée sur les murs de la pièce et communicante avec l'extérieur.

La ventilation peut également provenir d'une pièce contiguë, dans ce cas respecter les normes en vigueur à ce sujet.

Les ouvertures doivent avoir une section minimale de 200 cm².

Branchement gaz

S'assurer que l'appareil est adéquat pour le type de gaz disponible ; pour cela se référer à l'étiquette placée sous l'appareil. Opérer conformément aux instructions reportées au paragraphe "transformations gaz et réglages" pour l'éventuelle

adaptation à des gaz différents.

L'appareil doit être raccordé à l'installation du gaz en utilisant des tubes métalliques rigides ou avec

Fig.7 rigides ou avec des tuyaux flexibles en acier à paroi continue conformes aux normes en vigueur.

Certains modèles sont équipés de systèmes cylindriques A et coniques B pour le raccordement au gaz (fig. 7). Sélectionnez le type adapté pour un raccordement optimal.

Le raccordement ne doit pas provoquer des sollicitations à la rampe de gaz.

Une fois l'installation terminée, contrôler l'étanchéité des raccordements avec une solution savonneuse.

Branchement électrique

Le branchement au réseau électrique doit être exécuté par du personnel qualifié conformément aux normes en vigueur.

La tension de l'installation électrique doit correspondre à celle indiquée sur l'étiquette située sous l'appareil. Vérifier que l'installation est équipée d'un branchement à la terre efficace conformément aux normes et aux dispositions de loi. La mise à la terre est obligatoire.

Si l'appareil est sans fiche, appliquer au câble d'alimentation une fiche normalisée.

Cet appareil doit être placé à une distance raisonnable afin de pouvoir être débranché en cas de survoltage (catégorie III), en accord avec les règles d'installation.

TRANSFORMATIONS GAZ ET RÉGLAGES

Remplacement des injecteurs

Si l'appareil est prévu pour un type de gaz différent de celui disponible, il faut remplacer les injecteurs des brûleurs.

Fig.8

Le choix des injecteurs à remplacer doit être fait selon le tableau "caractéristiques techniques" annexé.

Procéder ensuite de la manière suivante :

• Enlever les grilles et les brûleurs.
• Avec une clé droite L, dévisser l'injecteur U (fig.8) et le remplacer par l'injecteur adéquat.
• Bloquer énergiquement l'injecteur.

Réglage des brûleurs

Le réglage du minimum doit toujours être correct et la flamme doit toujours rester allumée même en cas de passage rapide de la position de maximum à celle de minimum.

Si ce n'est pas le cas, il faut régler le minimum de la manière suivante :

• Allumer le brûleur ;
• Tourner le robinet jusqu'à la position de minimum (petite flamme) ;
• Enlever le bouton de la tige du robinet ;
• Introduire un tournevis à pointe plate C dans le trou du panneau de commandes (fig. 9) et tourner la vis by-pass V (fig. 9/A) jusqu'au réglage correct du minimum.

Fig. 9

Fig. 9/A

Pour les brûleurs fonctionnant au gaz G30, la vis by-pass doit être complètement vissée.

INSTRUCTIONS POUR L'INSTALLATEUR

ENTRETIEN

Remplacement du câble d'alimentation

En cas de remplacement du câble d'alimentation, il faut utiliser un câble conforme aux normes du type H05VV-F ou H05RR-F de section 3x0,75 mm².

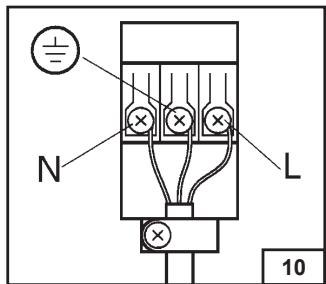

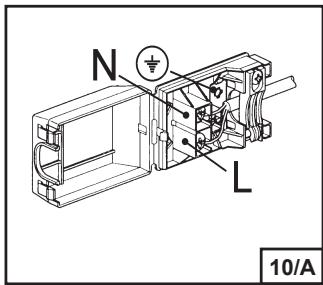

Le branchement au bornier doit être effectué comme indiqué en fig. 10 :

câble L marron

(phase)

câble N bleu

(neutre)

câble 1/2 vert-jaune

(terre)

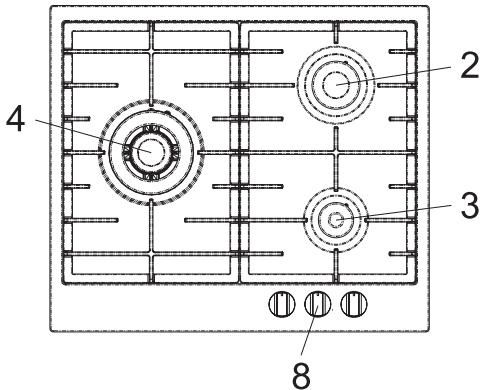

MODÈLE

AT635HIX

2 Brûleur semi-rapide de 1750 W, 3 Brûleur auxiliaire de 1000 W, 4 Brûleur triple couronne de 3800 W, 8 Bouton commande brûleur

TABLE DE CARACTÉRISTIQUES TECHNIQUES

BRULEUR		GAZ	PRESSION DE SERVICE mbar	DEBIT		DIAMÉTER INJECTOR 1/100 mm	DIAMÉTER BY PASS ROBINET 1/100 mm	DEBIT CALORIFIQUES (W)		EE gas burner (%) *
N°	DESIGNATION			g/h	L/h			Max.	Min.
2	SEMI-RAPIDE	G30 / G31	28 - 30 / 37	126	-	65	31	1750	600	57
		G20	20	-	165	97	Reg.	1750	600
3	AUXILIAIRE	G30 / G31	28 - 30 / 37	71	-	50	27	1000	450	/
		G20	20	-	99	72	Reg.	1000	450
4	TRIPLE COURONNE	G30 / G31	28 - 30 / 37	277	-	95	60	3800	2100	58.1
		G20	20	-	362	142	Reg.	3800	2100

Titre abrégé ou références aux méthodes de mesure et de calcul utilisées pour établir la conformité avec les exigences ci-dessus

La performance de chaque brûleur individuel est calculée selon la norme EN 30-2-1 + A1: 2003 + A2: 2005

Le rendement global de la table de cuisson est calculé selon le Règlement UE 66/2014 Par. 2.2

L'efficacité est calculée uniquement pour les brûleurs avec une capacité nominale supérieure à 1,16

kW (EN 30-2-1 + A1: 2003 + A2: 2005; Par 4.1)

Information pertinente pour le client afin de minimiser la consommation d'énergie lors de l'utilisation

Économie d'énergie : utilisez des casseroles à fond plat, des ustensiles de taille adaptée, des casseroles avec couvercle, minimisez la quantité de graisse ou de liquide, et réduisez le réglage dès que le liquide commence à bouillir.

Ce produit est conforme à la directive européenne 2002/96/CE.

Le logo « poubelle barrée » apposé sur l'appareil indique qu'en fin de vie, cet appareil doit être traité séparément des déchets ménagers et remis à un centre de collecte pour équipements électriques et électroniques, ou au revendeur lors de l'achat d'un appareil neuf équivalent.

En fin de vie de l'appareil, l'utilisateur est tenu de le remettre aux structures de collecte prévues à cet effet, sous peine des sanctions prévues par la législation en vigueur en matière de déchets.

Une collecte sélective adéquate permettant d'envoyer l'équipement usagé au recyclage, au traitement et à l'élimination respectueux de l'environnement contribue à éviter d'éventuels effets négatifs sur l'environnement et la santé, et facilite le recyclage des matériaux qui composent le produit.

Pour plus de détails sur les systèmes de collecte disponibles, veuillez vous adresser au service local chargé de l'élimination des déchets ou au magasin où l'équipement a été acheté.

Les producteurs et les importateurs respecteront leurs obligations en matière de recyclage, de traitement et d'élimination respectueux de l'environnement, soit directement, soit en participant à un système collectif.

Le fabricant décline toute responsabilité pour les éventuelles inexactitudes dues à des erreurs d'impression ou de copie dans ce manuel. Nous nous réservons le droit de modifier nos produits comme nous le jugeons approprié, sans changer les caractéristiques essentielles de fonctionnalité et de sécurité.
