FACV3004N - Cuisinière FAGOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière électrique vitrocéramique
Marque	Fagor
Modèle	FACV3004N
Dimensions (H x L x P)	85 x 60 x 60 cm
Poids estimé	55 kg
Alimentation électrique	230 V ~ 50 Hz, monophasé (configurable biphasé/triphasé)
Puissance totale	9,7 kW
Puissance plaque vitrocéramique	6,2 kW
Nombre de foyers	4 (diamètres : 14,5 cm / 18 cm / 21 cm / 14,5 cm)

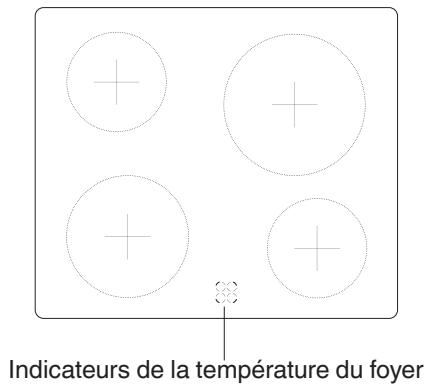

Types de foyers	Vitrocéramique, avec témoin de chaleur résiduelle
Four	Électrique, convection naturelle, ventilé, gril, mode ECO
Minuterie	Mécanique, 5 à 120 minutes, arrêt automatique
Fonctions du four	Convection naturelle, chaleur tournante, gril, décongélation, éclairage
Éclairage du four	Ampoule halogène 25 W, type G9
Capacité du tiroir	Non spécifiée, mais présent
Nettoyage	Plaque vitrocéramique : nettoyants doux ; four : parois catalytiques auto-nettoyantes

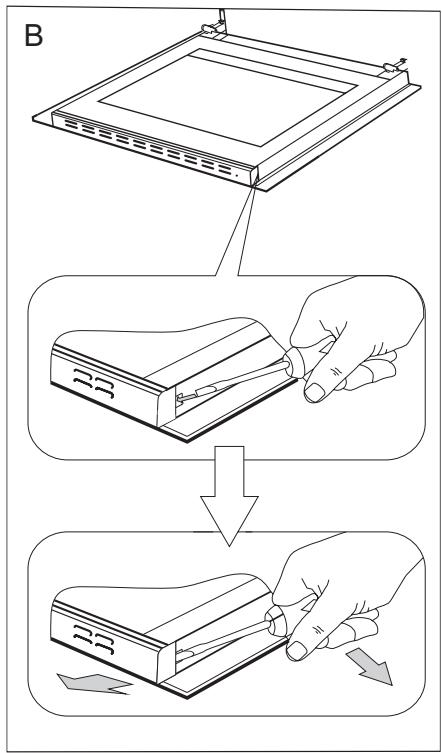

Entretien	Retrait de la porte et de la vitre intérieure possible
Sécurité	Fixation anti-basculement, sécurité enfants (surveillance), arrêt automatique par minuterie
Indice de réparabilité	Non spécifié
Pièces détachées	Ampoule G9 25W, parois catalytiques, grille, lèchefrite
Garantie	Standard constructeur (se référer au SAV)
Service consommateur	01.56.48.06.34

FOIRE AUX QUESTIONS - FACV3004N FAGOR

Comment allumer le four de la cuisinière Fagor FACV3004N ?

Tournez le bouton du sélecteur de programme sur la fonction souhaitée (par exemple, convection naturelle) et le bouton du thermostat sur la température désirée. Si vous utilisez la minuterie, réglez-la sur le temps de cuisson souhaité. La minuterie doit être sur une position autre que 0 pour que le four fonctionne.

Comment nettoyer la plaque vitrocéramique sans la rayer ?

Utilisez un produit nettoyant spécial pour vitrocéramique et un chiffon doux. Évitez les éponges abrasives et les poudres à récurer. Pour les salissures incrustées, utilisez un grattoir spécial en veillant à ne pas abîmer le cadre. Nettoyez toujours lorsque la plaque est tiède.

Que faire si le four ne chauffe pas ?

Vérifiez que la minuterie est réglée sur un temps de cuisson (pas sur 0) et que le sélecteur de programme n'est pas sur la position éteinte. Assurez-vous que l'appareil est branché et que le fusible domestique n'a pas sauté. Si le problème persiste, contactez le service après-vente.

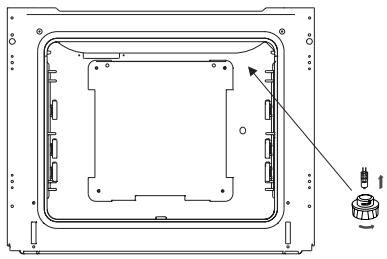

Comment changer l'ampoule du four ?

Débranchez l'appareil. Retirez le couvercle de l'ampoule, dévissez l'ampoule halogène usagée (type G9, 25 W, 230 V) et remplacez-la par une neuve en utilisant un chiffon pour ne pas la toucher directement. Revissez le couvercle et rebranchez.

À quoi sert le mode ECO ?

Le mode ECO optimise la cuisson pour économiser de l'énergie. Il utilise un programme spécifique qui réduit la consommation. Le préchauffage n'est pas nécessaire et la durée de cuisson peut être légèrement allongée. Utilisez-le pour des plats comme les tartes, les viandes ou le poisson.

Comment installer la fixation anti-basculement ?

Percez deux trous dans le mur à 6,0 cm et 10,3 cm du sol. Fixez l'équerre fournie avec les vis et chevilles. Ensuite, placez la cuisinière contre le mur en engageant le dispositif de sécurité. Cela empêche l'appareil de basculer.

Quels ustensiles utiliser sur la plaque vitrocéramique ?

Utilisez des casseroles à fond plat et épais, dont le diamètre correspond à celui du foyer. Évitez les fonds concaves ou convexes. Les ustensiles en inox, fonte ou aluminium sont compatibles. Vérifiez que le fond est propre pour un bon transfert de chaleur.

Comment entretenir les parois catalytiques du four ?

Les parois catalytiques se nettoient automatiquement par la chaleur. Pour un nettoyage en profondeur, faites chauffer le four à 250°C pendant 1 heure. Les graisses et résidus brûlent. Évitez les nettoyants abrasifs qui pourraient endommager l'émail.

Que faire si la plaque vitrocéramique est fissurée ?

Débranchez immédiatement l'appareil pour éviter tout risque de choc électrique. N'utilisez plus la plaque. Contactez le service après-vente pour faire remplacer la vitre. Ne tentez pas de réparer vous-même.

Comment régler la minuterie pour une cuisson courte (5 à 10 minutes) ?

Tournez d'abord le bouton de la minuterie d'un quart de tour dans le sens horaire, puis reculez au temps souhaité (entre 5 et 10 minutes). Cela permet un réglage précis pour les durées courtes. Le four s'éteindra automatiquement.

MODE D'EMPLOI FACV3004N FAGOR

Cuisinière électrique vitrocéramique

FACV3004S

FACV3004N

FACV3004B

Cher client

À partir d'aujourd'hui, les tâches quotidiennes deviennent encore plus faciles. Cet appareil FAGOR combine une capacité d'utilisation exceptionnelle à une efficacité parfaite. APRÈS la lecture du mode d'emploi, l'utilisation de l'appareil ne vous posera aucun problème.

La sécurité et la fonctionnalité de l'équipement sorti d'usine ont été soigneusement vérifiées sur les postes de contrôle avant son emballage.

Prière de lire attentivement le mode d'emploi avant la mise en fonctionnement de l'appareil. Respecter ses indications vous protégera contre toute utilisation incorrecte. Garder le mode d'emploi dans un endroit accessible.

Respecter les instructions de ce mode d'emploi afin d'éviter des accidents.

Respecter

FAGOR

Note! N'utiliser l'appareil qu'après avoir lu ce mode d'emploi.

La cuisine a été conçue uniquement pour un usage domestique.

Le fabricant se réserve le droit d'effectuer des modifications sans conséquences sur le fonctionnement de l'appareil.

En cas de doute ou si vous ne comprenez pas toutes les instructions de ce mode d'emploi, vous pouvez contacter notre service consommateur qui vous guidera en tous points utiles.

Le n° de téléphone est : 01.56.48.06.34.

TABLES des matières

CONSIGNES DE SÉCURITÉ 4

CONSEILS D'ÉCONOMIE D'ENERGIE 10

DEBALLAGE 11

MISEAU REBUT 11

DESCRIPTION DE L'APPAREIL 12

CHARACTERISTIQUES DE L'APPAREIL 13

INSTALLATION 14

MONTAGE DE LA FIXATION ANTI BASCULEMENT 15

UTILISATION 18

MODE D'UTILISATION DES FOYERS DE LA PLAQUE DE CUISSON 19

DONNEES TECHNIQUES 33

Consignes de sécurité

• Les principes et les dispositions contenus dans ce mode d'emploi doivent s'appliquer obligatoirement.
• Ne pas permettre l'utilisation de la cuisinière aux personnes n'ayant pas pris connaissance de ce mode d'emploi.
• En ce qui concerne les instructions d'installation de l'appareil et les raccordements électriques, réferez-vous au paragraphe ci-après dans la notice.

Installation

• Les matériaux d'emballage (par ex. les films plastiques, les polystyrènes) représentent un danger pour les enfants - risque d'asphyxie! Conservez-les hors de portée des enfants.
• Cet appareil doit être installé conformément aux réglementations en vigueur, et utilisé seulement dans un endroit bien aéré. Consulter la notice avant d'installer et d'utiliser cet appareil.
• Avant l'installation, s'assurer que les conditions de distribution locale (nature du gaz et pression du gaz) et le réglage de l'appareil sont compatibles.
• Les conditions de réglage de cet appareil sont inscrites sur la plaque signalétique et dans cette notice.
• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de la combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une attention particulière sera accordée aux dispositions applicables en matière de ventilation.
• Lorsqu'il est correctement installé, votre produit répond à toutes les exigences de sécurité prévues pour cette catégorie de produit. Cependant, une attention particulière doit être prise pour le dessous de l'appareil car il n'est ni conçu ni destiné à être touché et peut comporter des bords tranchants ou rugueux, qui peuvent causer des blessures.
• Cet appareil est lourd ; faites attention lors de son déplacement.
• Cet apparéil est fragile. Transportez-le dans sa position d'utilisation, faites attention lors de son déplacement et installation.
• Lors du déballage, vérifiez que l'appareil n'est pas endommagé. âble d'alimentation.
• Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements au réseau électrique, la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
• Avertissement: Avant d'accéder aux bornes de raccordement, tous les circuits d'alimentation doivent être déconnectés.
• Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un Electricien qualifié.
• Dans le cas d'une installation fixe, le raccordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire assurant une coupure complète en cas de conditions de surtension de catégorie III.
• Instructions de mise à la Terre: Cet appareil doit être mis à la terre. Dans le cas d'un dysfonctionnement ou d'une coupure, la mise à la terre permet de réduire le risque de choc électrique en fournissant un accès au courant électrique de plus faible résistance. Cet appareil est équipé d'un cordon pourvu d'un conducteur de mise à la terre et d'une prise de mise à la terre. La prise doit être branchée dans une prise murale appropriée installée et mise à la terre en accord avec tous les codes et règles locaux.

MISE EN GARDE: Pour éviter le risque de basculment de l'appareil, le dispositif de stabilisation par les fixations anti-basculment doit être mis en place.

Utilisation

• Cet apparéil n'est pas destiné à être utilisé dans des applications domestiques et analogues telles que:
• Des coins cuisines réservés au personnel des magasins,

bureau et autres environnements professionnels;

1. Des fermes;
2. L'utilisation des clients des hôtels, motels et autres environnements à caractère résidentiel;
3. Des environnements du type chambres d'hôtes.
4. Cet appareil doit être utilisé uniquement pour l'usage pour lequel il a été conçu, c'est-à-dire pour la cuisson domestique de denrées alimentaires. Tout autre usage de l'appare appareil.
5. ATTENTION: Cet appareil sert uniquement à des fins de cuisson. Il ne doit pas être utilisé à d'autres fins, par exemple le chauffage d'un local.
6. Il est interdit de modifier les caractéristiques techniques ou de tenter de modifier l'appareil de quelque façon que ce soit.
7. Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d’expérience et de connaissances à condition qu’elles aient été placées sous surveillance ou qu’elles aient reçu des instructions concernant l’utilisation de l’appareil en toute sécurité et qu’elles comprennent les dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et l’entretien par l’usager ne doit pas être effectué par des enfants sans surveillance. Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil.
8. Si le cordon d'alimentation est endommagé, il doit être remplacé par un câble ou un ensemble spécial disponible auprès du fabricant ou de son service après-vente.
9. Débranchez toujours l'appareil avant de procéder à son nettoyage; de changer la lampe d'éclairage; de déplacer l'appareil ou de nettoyer le sol sous l'appareil.
10. Ne pas brancher l'appareil à une prise de courant non protégée contre les surcharges (fusible).
11. Ne jamais utiliser de prises multiples ou de rallonge pour

brancher l'appareil.

• Cet appareil n'est pas destiné à être mis en fonctionnement au moyen d'une minuterie extérieure ou par un système de commande à distance séparé.
• MISE EN GARDE: Maintenir dégagées les ouvertures de ventilation dans l'enceinte de l'appareil ou dans la structure d'encastrement.
• MISE EN GARDE: Cet appareil et ses parties accessibles deviennent chauds pendant leur utilisation. Il convient de veiller à ne pas toucher les éléments chauffants. Il convient de maintenir à distance les enfants de moins de 8 ans, à moins qu'ils ne soient sous une surveillance continue.
• Ne pas stocker dans cet appareil des substances explosives telles que des aérosols contenant des gaz propulseurs inflammables.
• Ne METTRE en route la vanne du raccord du gaz ou la vanne de la bouteille de gaz qu'après avoir vérifié que tous les boutons sont en position « fermé »
• Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou délements imbibés de produits inflammables à proximité ou sur l'appareil.
• Si votre cuisinière compte un couvercle, il convient d'enlever tout résidu de débordement avant de l'ouvrir.
• Si votre cuisinière compte un couvercle, il convient de laisser refroidir la table de cuisson avant de le fermer.
• Les foyers ne doivent pas être mis en marche à vide, sans casseroles.
• N'utilise jamais ce produit si le câble d'alimentation, le bandeau de commande ou toute autre partie sont endommagés de manière telle que l'intérieur de l'appareil est accessible.
• S'assurer que les petits appareils électroménagers ou leur câ e à hautes températures. Utiliser une batterie de cuisine adaptée et étant compatible avec votre appareil.
• Les liquides renversés doivent être nettoyés de la table de cuisson avant de la faire fonctionner.
• Prendre les précautions nécessaires pour ne pas inonder le brûleur lors de l'ébullition des liquides.
• MISE EN GARDE: Laisser cuire des aliments sans surveillance sur une table de cuisson en utilisant des matières grasses ou de l'huile peut être dangereux et déclencher un incendie.
• Lors de l'utilisation, l'appareil devient chaud. Il convient de veiller à ne pas toucher les éléments chauffants à l'intérieur du four.
• Ne pas poser sur la porte du four ouverte des objets d'un poids supérieur à 15 kg et sur la table de cuisson d'un poids supérieur à 25 kg.
• Il est interdit de ranger dans le tiroir des récipients ou d'autres éléments ainsi que des matériaux inflammables; la température à l'intérieur pouvant être très importante.
• ATTENTION: Ne laissez pas d'objets lourds ou tranchants tomber sur la plaque de cuisson. Si la surface est fissurée ou fêlée, déconnecter l'appareil de l'alimentation pour éviter un risque de choc électrique et contacter le service après-vente.
• NE JAMAIS essayer d'éteindre un incendie avec de l'eau, mais arrêter l'appareil puis couvrir les flammes par exemple avec un couvercle ou une couverture anti-feu.
• MISE EN GARDE: Risque d'incendie: ne pas entreposer d'objets sur les surfaces de cuisson.
• Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entrainer l'éclatement du verre. L'utilisation d'appareils de nettoyage fonctionnant à la vapeur est formellement proscrite en hygiène de cuisine.
• MISE EN GARDE: Utiliser uniquement les dispositifs de protection de table de cuisson conçus par le fabricant de l'appareil de cuisson ou indiqués par le fabricant de l'appareil dans les instructions d'utilisation comme adaptés ou les dispositifs de protection de table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non appropriés peut entrainer des accidents.
• ATTENTION: Le processus de cuisson doit être surveillé. Un processus de cuisson court doit être surveillé sans interruption.
• L'appareil ne doit pas être installé derrière une porte décorative, afin d'éviter une surchauffe.
• ATTENTION : les personnes possédant des objets métalliques dans le corps (pacemaker) ne doivent pas s'approcher de la table de cuisson en cours de fonctionnement ; il est conseillé de demander l'avis de son médecin avant d'utiliser la table de cuisson.

Entretien

• Avant d'utiliser le nettoyage automatique par catalyse, les éclaboussures excessives doivent être enlevées. Se référer au paragraphe 'Nettoyage et entretien de la cuisine', qui précise quels ustensiles doivent être laissés dans le four pendant le nettoyage.
• Ne pas utiliser d'appareil de nettoyage à la vapeur pour nettoyer la cuisinière ou la table de cuisson.
• Ne pas utiliser de produits d'entretien très abrasifs ou de grattoirs métalliques durs pour nettoyer la porte en verre du four, au risque de rayer la surface et d'entraîner l'éclatement du verre.

Service - réparations

• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente de votre revendeur. Exigez des pièces de rechange certifiées Constructeur.
• Lors d'une panne, la cuisinière ne peut être réutilisée qu'après sa remise en état par un professionnel non agréé.
• MISE EN GARDE: S'assurer que l'appareil est déconnecté de l'alimentation avant de replacer la lampe du four pour éviter tout risque d'électrocution.

Conseils d'économie d'energie

Une utilisation responsable de l’énergie est une source d’économie mais aussi un geste très important pour notre environnement. Relevons le défi d’économie d’énergie ! Voici quelques

conseils:

Utilisation de récipients de cuisson adaptés. - Des cassetoles à fond plat et épais permettent d'économiser jusqu'à 1/3 d'énergie. N'oubliez pas d'utiliser les couvercles, sinon la consommation d'énergie est quadruplée! - Choisir une casserole adaptée à la surface du foyer. Le diamètre du fond de la casserole doit couvrir complètement la zone de chauffe. - Propreté des zones du foyer et des fonds des casseroles. - Les salissures empêchent le transfert de chaleur, les salissures fortement calcinées nécessitent souvent l'utilisation de produits difficilement dégradables pour l'environnement. - Éviter de soulever trop souvent le couvercle. - Éviter également d'ouvrir trop souvent la porte du four. - Éteindre à temps et utiliser la chaleur résiduelle. Si le temps de cuisson est long, éteindre la zone du foyer 5 à 10 minutes avant la fin de la cuisson. Ceci vous permet d'économiser jusqu'à 20% d'énergie. Utiliser le four uniquement pour vos mets les plus volumineux. La préparation d'une viande d'un poids inférieur à 1 kg est plus économique si vous utilisez la plaque de cuisson.

Utilisation de la chaleur résiduelle du four. Si le temps de cuisson est supérieur à 40 minutes, éteindre le four 10 minutes avant la fin de la cuisson. Note: Si vous utilisez une minuterie, programmer un temps de cuisson plus court. Utilisez la cuisson à chaleur tournante, la porte du four fermée. Bien fermer la porte du four. La chaleur s'échappe au travers des encrassements des joints de la porte. Il faut impérativement les nettoyer. - Ne pas encastrer la cuisinière à proximité directe des réfrigerateurs / congélateurs. La consommation d'électricité augmenterait inutilement.

Déballage

Pour la sécurité du transport, cet appareil a été emballé avec des protections. Veuillez recycler les éléments de cet emballage conforme

ment aux normes de protection de l'environnement.

Tous les matériaux utilisés pour les emballages sont inoffensifs pour l'environnement et ils sont 100% recyclables et portent un symbole de tri approprié.

Note: Les matériaux d'emballage (sachets en polyéthylène, morceaux de polystyrène, etc.) doivent rester inaccessibles aux enfants durant le déballage.

Mise au rebut

Cet appareil est marqué du symbole du tri sélectif relatif aux déchets d'équipements électriques et électroniques. Cela signifie que ce produit doit être pris en charge par

un système de collecte sélective conformément à la directive européenne 2012/19/UE afin de pouvoir soit être recyclé soit démantelé afin de réduire tout impact sur l'environnement.

Pour plus de renseignements, vous pouvez contacter votre administration locale ou régionale.

Les produits électroniques n'ayant pas fait l'objet d'un tri sélectif sont potentiellement dangereux pour l'environnement et la santé humaine en raison de la présence de substances dangereuses.

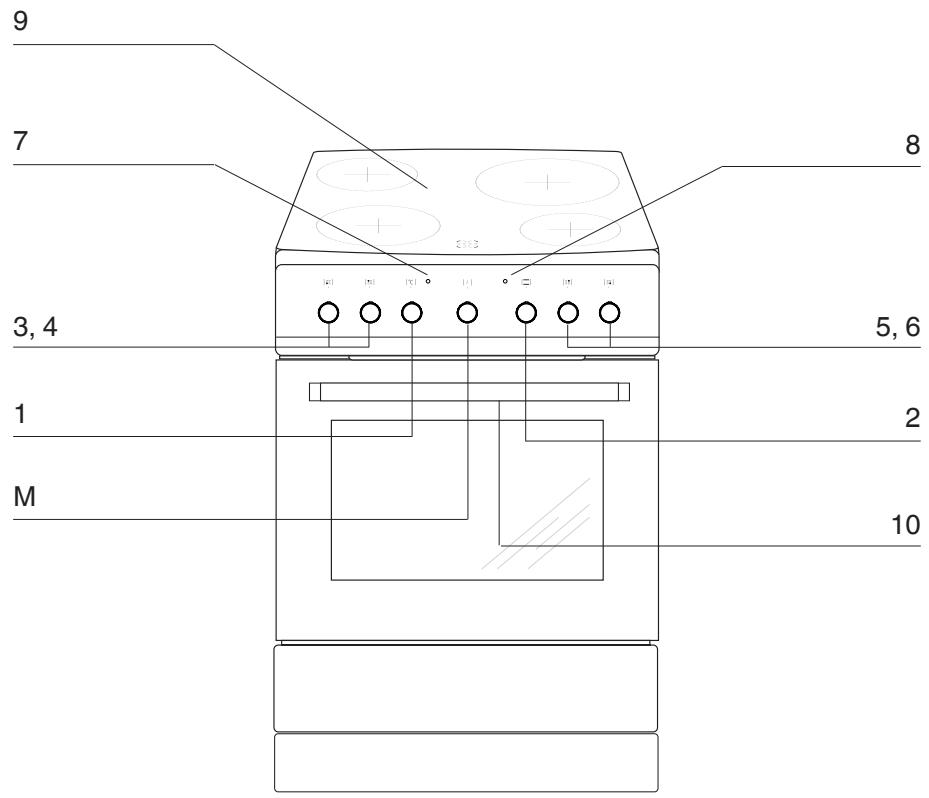

Description de l'appareil

M: Minuterie mécanique 1: Manette de réglage de la température du four 2: Manette des programmes du four 3, 4, 5, 6: Manettes des foyers du plan de cuisson 7: Voyant (rouge) de contrôle du thermostat du four 8: Voyant (orange) de fonctionnement de la cuisinière 9: Plaque vitrocéramique 10: Poignée de la porte du four

Characteristiques de l'appareil

Ce tableau vous permettra de vous familiariser avec l'équipement de votre cuisineire

Plaque de cuisson	Diamètre	Puisance
Foyer arrêté gauche	14,5 cm	1,2 kW
Foyer avant gauche	18,0 cm	1,7 kW
Foyer arrêté droit	21,0 cm	2,1 kW
Foyer avant droit	14,5 cm	1,2 kW

Four	Puissance
Résistance supérieure	0,9 kW
Résistance inférieure	1,1 kW
Résistance de grill	1,5 kW

Équipement de la cuisine

Lèchefrite

Grille

Aménagement de la cuisine

Le local ou la cuisine doit être sec et facile à aérer, disposer d'une ventilation efficace et la disposition de son équipement doit garantir un accès facile à tous les éléments de commande. L'aménagement de la cuisine selon les exigences de la classe 1 ou classe 1 sous-classe 2 permet de l'aménager d'un côté par des meubles hauts ou une paroi. Les meubles pour encastrement exigent l'utilisation de revêtements et de colles résistant à des températures de 100°C. Dans le cas contraire, la surface peut être déformée et le revêtement décollé. - Poser la cuisine sur un sol dur et plat (ne pas poser sur un socle). - Les hottes doivent être installées selon les recommandations de leurs modes d'emploi. - Avant toute utilisation, la cuisine doit être mise à niveau, ce qui est très important pour que la graisse soit distribuée de manière uniforme sur la poêle. Pour une mise à niveau parfaite de l'appareil, utilisez les pieds de réglage, accessibles après avoir enlevé le tiroir. Plage de réglage des pieds +/- 5mm.

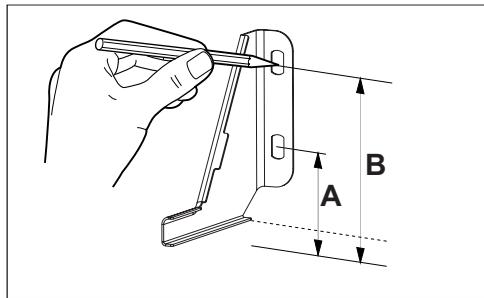

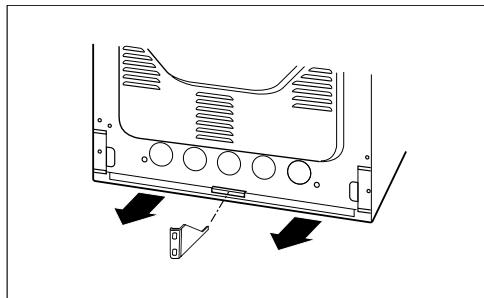

Montage de la fixation ANTI basculement

Pour éviter le basculement de la cuisinière, installez la fixation fournie avec votre produit en procédant comme suit:

Sur le mur contre lequel sera installée la cuisinière, percez un trou à 6,0 cm du sol (A). Percez ensuite un deuxième trou à 10,3 cm du sol (B). À l'aide des 2 vis et chevilles fournies, fixez l'équerre au mur en alignant les trous de l'équerre avec ceux que vous venez de perforer.

Raccordement de la cuisinière à l'installation électrique

Avertissement. Tous les travaux électriques doivent être effectués par un électricien dûment qualifié et agréé. Aucune ALTERATION ou modification volontaire de l'alimentation électrique ne doit être effectuée.

Directives d'installation

L'appareil est configuré en usine pour une alimentation en courant alternatif monophasé (230 V 1N ~ 50 Hz) et équipé d'un câble de raccordement H05VV-F 3G 4 mm² connecté au bornier. Les fils du câble de raccordement sont marqués comme suit : fil de phase L - BN - marron, fil neutre N - BU - bleu, fil de terre PE - GNYE - jaune-vert.

Vous devez configurer l'appareil pour une alimentation biphasée ou triphasée (400/230V) en pointant les bornes du bornier selon le tableau et les schémas de raccordement ci-dessous, point 2 et point 3, puis vous devez utiliser un cable de connexion spécifié dans le tableau au lieu du cable fourni avec l'appareil. Utilisez les ponts de connexion fournis avec l'appareil. Pour accéder au bornier, retirez le couvercle en le soulevant avec un tournevis à tête plate.

N'oubliez pas que le fil de connexion doit correspondre au type de connexion et à la puissance nominale de la cuisinière.

Ne traitez pas les extrémités du câble par soudure. La gaine de câble doit être montée dans le dispositif de décharge de traction, qui est ajusté aux câbles d'un diamètre de 7 à 15 mm.

Avertissement. N'oubliez pas de connecter le circuit de sécurité à la borne du boîtier de connexion marquée par 12. L'alimentation électrique de l'appareil doit être dotée d'un interrupteur de sécurité permettant de couper le courant en cas d'urgence. La distance entre les contacts de travail de l'interrupteur de sécurité doit être d'au moins 3 mm.

Avant de raccorder l'appareil à l'alimentation électrique, il est important de lire les informations figurant sur la plaque signalétique et le schéma de raccordement.

Avertissement. L'installateur est tenu de fournir à l'utilisateur le « Certificat de raccordement électrique de l'ordinateur »

Un raccordement de l'appareil autre que celui indiqué sur le schéma électrique peut endommager l'appareil.

Diagramme de connexion Avertissement: Tension des éléments chauffants 230 V. En cas de connexion, le fil de terre doit être con-necté à la borne PE ①.
Type de cable de connexion recommendé
1	Pour un raccordement 230 V monophasé avec un fil neutre, les bornes 1-2-3 et 4-5 sont pontées, et le fil de terre est connecté à la borne de terre ①.	1N~	3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 453 454 455 456 457 458 459 460 461 462 463 464 465 466 467 468 469 470 471 472 473 474 475 476 477 478 479 480 481 482 483 484 485 486 487 488 489 490 491 492 493 494 495 496 497 498 499 500 501 502 503 504 505 506 507 508 509 510 511 512 513 514 515 516 517 518 519 520 521 522 523 524 525 526 527 528 529 530 531 532 533 534 535 536 537 538 539 540 541 542 543 544 545 546 547 548 549 550 551 552 553 554 555 556 557 558 559 560 561 562 563 564 565 566 567 568 569 570 571 572 573 574 575 576 577 578 579 580 581 582 583 584 585 586 587 588 589 590 591 592 593 594 595 596 597 598 599 600 601 602 603 604 605 606 607 608 609 610 611 612 613 614 615 616 617 618 619 620 621 622 623 624 625 626 627 628 629 630 631 632 633 634 635 636 637 638 639 640 641 642 643 644 645 646 647 648 649 650 651 652 653 654 655 656 657 658 659 660 661 662 663 664 665 666 667 668 669 670 671 672 673 674 675 676 677 678 679 680 681 682 683 684 685 686 687 688 689 690 691 692 693 694 695 696 697 698 699 700 701 702 703 704 705 706 707 708 709 710 711 712 713 714 715 716 717 718 719 720 721 722 723 724 725 726 727 728 729 730 731 732 733 734 735 736 737 738 739 740 741 742 743 744 745 746 747 748 749 750 751 752 753 754 755 756 757 758 759 760 761 762 763 764 765 766 767 768 769 770 771 772 773 774 775 776 777 778 779 780 781 782 783 784 785 786 787 788 789 790 791 792 793 794 795 796 797 798 799 800 801 802 803 804 805 806 807 808 809 810 811 812 813 814 815 816 817 818 819 820 821 822 823 824 825 826 827 828 829 830 831 832 833 834 835 836 837 838 839 840 841 842 843 844 845 846 847 848 849 850 851 852 853 854 855 856 857 858 859 860 861 862 863 864 865 866 867 868 869 870 871 872 873 874 875 876 877 878 879 880 881 882 883 884 885 886 887 888 889 890 891 892 893 894 895 896 897 898 899 900 901 902 903 904 905 906 907 908 909 910 911 912 913 914 915 916 917 918 919 920 921 922 923 924 925 926 927 928 929 930 931 932 933 934 935 936 937 938 939 940 941 942 943 944 945 946 947 948 949 950 951 952 953 954 955 956 957 958 959 960 961 962 963 964 965 966 967 968 969 970 971 972 973 974 975 976 977 978 979 980 981 982 983 984 985 986 987 988 989 990

Avertissement : Si le câble d'alimentation de l'appareil est endommagé, il doit être remplacé par le fabricant, par le service après-vente ou par un spécialiste qualifié.

Avant la première utilisation de la cuisine

Enlever tous les éléments de l'emballage, vider le tiroir, nettoyer le four afin de supprimer tous les restes de produits utilisés pour le protéger. - Enlever tous les accessoires du four et les nettoyer à l'eau chaude avec du produit nettoyant. Allumer la ventilation du local ou ouvrir une fenêtre. - Chauffer le four en mode convection naturelle, 250°C, sur une durée moyenne de 30 minutes, enlever toutes les salissures et laver soigneusement. Nettoyer l'intérieur du four soigneusement.

Laver l'intérieur du four uniquement avec de l'eau chaude et une petite quantité de produit nettoyant.

Il est impératif d'enlever soigneusement les restes de colle et du film plastique qui enveloppe les supports, et le cas échéant, les restes de bande adhésive utilisée pour emballer l'appareil.

Minuterie mécanique

La minuterie sert à contrôler le temps de cuisson du four électrique. La minuterie peut être réglée de 5 à 120 minutes. Passé le temps sélectionné, la minuterie émet un signal sonore et éteint automatiquement le four. Programmation - tourner la manette dans le sens des aiguilles d'une montre et programmer le temps de cuisson.

Si la manette indique la position « 0 », le four ne s'allumera pas.

Si vous souhaitez utiliser le four sans la minuterie, la manette doit se trouver dans la position.

Pour un réglage compris entre 5 et 10 minutes, il est impératif de commencer par tourner le bouton du minuteur d'un quart de tour et ensuite de désirer le temps de cuisson souhaité.

Mode d'utilisation des FOYERS de la PLAQUE de cuisson

Pour les informations concernant les différents types des foyers - voir le chapitre Caractéristiques de l'appareil.

Choix du récipient

Un récipient correctement choisi est un récipient dont la taille et la forme du fond correspondent approximativement à la surface de la zone de chauffe. Il ne faut pas utiliser les casseroles à fond concave ou convexe. Il faut bien adapter le couvercle du récipient à sa taille. Nous recommandons l'utilisation des récipients à fond épais.

Tout encrassement des foyers et des récipients rend impossible une exploitation optimale de la chaleur.

INCORRECT

INCORRECT

CORRECT

INCORRECT

INCORRECT

Choix de la puissance

La puissance de chauffe varie selon les foyers. Pour changer la puissance de chauffe, il suffit de tourner la manette à droite ou à gauche.

Positions du bouton

0 Fermé Minimum, rechauffer les plats 1 Mijoter les légumes, cuisson lente Cuire sous pression, de grandes quantités d'aliments 2 Friture lente Dorer la viande, les poissons 3 Maximum, montée en température rapide, cuisson rapide, friture rapide

Indication de la température de la zone de chauffe

Si la température de la zone de chauffe est supérieure à 50°C, le voyant correspondant à cette zone s'allume.

Le voyant allumé informe l'utilisateur que le foyer est chaud, afin d'éviter tout contact accidentel avec la surface brûlante.

Durant approximativement 5 à 10 minutes, la zone de chauffe conserve la chaleur résiduelle qui peut être utilisée pour réchauffer les plats ou pour les maintenir au chaud sans rallumer le foyer.

Utilisation du four

Pour les informations techniques du four, voir le chapitre « Caractéristiques de l'appareil. »

Four convection naturelle ventilée (avec ventilateur)

Le four est chauffé grâce à deux résistances placées sur la partie supérieure et inférieure ou par le grill. Le four est contrôlé à partir des boutons de sélection de programme et de sélection du thermostat. Pour désirer un mode de cuisson, tournez le bouton sur la position désirée.

Sélecteur de programme

Sélecteur du thermostat

Pour éteindre - positionner les deux boutons sur •/0

La montée en température s'effectue seulement une fois que vous avez sélectionné une fonction et une température.

Fonctions du four représentées sur le bouton

0 Réglage zéro

Montée en température rapide: Résistance chaleur tournante et grill allumés. Cette fonction permet un préchauffage rapide du four.

Décongélation: Seul le ventilateur fonctionne pour permettre la décongélation rapide.

Super gril ventilé: Cette fonction permet une cuisson rapide ou une cuisson de grandes quantités d'aliments.

Gril renforcé (gril et résistance de voûte) : Cette fonction permet de griller en utilisant en même temps la résistance de voûte. Une température plus importante est obtenue dans la partie supérieure du four, afin de cuire des quantités plus importantes et de brunir les aliments.

Gril simple: Cette fonction permet de griller les mets peu épais et placés au centre du four.

Résistance de sole: Cette fonction déclenche uniquement la résistance de sole. Elle permet de cuire le fond de vos pâtisseries ou tartes, par exemple.

Convection naturelle : Cette fonction permet de cuire les aliments sur un seul niveau.

Convection naturelle ventilée: Cette fonction permet de cuire plus facilement les pizzas entre autres.

Éclairage indépendant du four : Lorsque le bouton est positionné sur cette fonction, la lampe du four sera allumée.

Mode de cuisson ECO: Cette fonction permet de chauffer les plats de manière optimisée pour permettre d'économiser de l'énergie. Le temps de cuisson peut être allongé. Sur cette position, l'éclairage du four reste éteint.

Voyants de contrôle

Quand le four est allumé, deux voyants s'éclairent, un voyant orange et un voyant rouge. Le voyant orange indique que le four est activé. Le voyant rouge s'éteint lorsque le four a atteint la température indiquée. Si la recette prévoit que le plat soit mis dans un four déjà chaud, attendre que le voyant rouge s'éteigne une première fois. Durant la cuisson, le voyant s'éteindra et s'allumera régulièrement (maintien de la température stable du four). Le voyant orange s'allume également si l'utilisateur désire la fonction « Éclairage indépendant du four »

Utilisation du grill

Les plats sont grillés par rayons infrarouges émis par la résistance incandescente du grille. Pour allumer le grille, il faut:

Tourner la manette sur l'une des positions suivantes : Monter le four en température durant approximativement 5 minutes (porte du four fermée). - Insérer la l'échérite avec votre plat au niveau correspondant. Fermer la porte du four.

Pour les températures correspondant à l'utilisation du grill, voir Cuisson au four - Conseils pratiques.

Lors de l'utilisation du grille, veiller à bien fermer la porte du four.

Lors de l'utilisation du grille, les parties accessibles du four peuvent être brûlantes. Tenir les enfants à l'écart.

Pour la préparation de vos pâtisseries/gâteaux, nous vous recommandons l'utilisation de la l'échefrite livrée avec l'appareil ou de la plaque à pâtisserie posée sur la grille. Il est également possible d'utiliser les moules et lechefrites achetés dans le commerce. Il faut les poser sur la grille. Nous vous recommandons, pour vos pâtisseries, d'utiliser les lechefrites noires qui conduisent moins la chaleur et raccourcissent le temps de cuisson. Si vous utilisez la chaleur tournante, il n'est pas obligatoire de préchauffer le four. Dans le cas contraire, il est nécessaire de le préchauffer avant de mettre les pâtisseries dans le four. - Avant de sortir les pâtisseries/gâteaux du four, il faut vérifier la qualité de la cuisson avec une tige en bois (si la pâte est cuite, la tige enfoncée dans le gâteau ressort sèche et propre). Il est conseillé de laisser votre pâtisserie/gâteau dans le four, après l'avoir éteint, pendant environ 5 minutes, la température de cuisson avec la fonction chaleur tournante étant approximativement 20 à 30 degrés inférieure par rapport à une cuisson conventionnelle (utilisation des résistances supérieure et inférieure). - Les indications sur le tableau de cuisson ci-dessous sont approximatives et chaque utilisateur peut les modifier selon ses expériences et préférences culinaires. Si les informations suggérées dans le livre de recettes sont très différentes des valeurs représentées dans ce mode d'emploi, veuillez suivre les indications du mode d'emploi.

Cuisson et rotissage des viandes

Le four est destiné à la préparation des portions de viande dont le poids est supérieur à 1 kg. Nous recommandons la préparation des parts plus petites sur la plaque de cuisson, - Nous recommandons l'utilisation de récipients résistants à la chaleur. Leurs poignées devront être également résistantes à de hautes températures, - Dans le cas d'utilisation d'un support grille ou d'une broche, nous recommandons déposer au niveau inférieur une lèchefrite incluant une petite quantité d'eau, - Normalement, la viande doit être retournée au minimum une fois à la moitié du temps de cuisson. Le rôti doit également être arrosé de sa sauce ou d'eau chaude salée. Il ne faut pas asperger le rôti avec de l'eau froide.

Mode de cuisson ECO

• En utilisant le mode ECO, la cuisson est optimisée par un programme spécifique qui se met en route pour économiser de l'énergie lors de la préparation des plats. La durée de cuisson ne sera pas réduite par un réglage plus élevé de la température, le préchauffage du four avant la cuisson n'est pas nécessaire. Durant le processus de cuisson, veiller à ne pas modifier le réglage de la température ni ouvrir la porte.

Paramètres recommandés lors de l'utilisation du mode de cuisson ECO

Type de pâtisse-rie ou de plat	Fonction du four	Température [°C]	Gradin	Temps [min.]
Tarte biscotte	ECO	180 - 200	2 - 3	50 - 70
Tarte traditionnelle	ECO	180 - 200	2	50 - 70
Poisson	ECO	190 - 210	2 - 3	45 - 60
Bœuf	ECO	200 - 220	2	90 - 120
Porc	ECO	200 - 220	2	90 - 160
Poulet	ECO	180 - 200	2	80 - 100
Type de pâtisse-rie ou de plat	Fonction du four	Température (°C)	Gradin	Temps (min.)
Tarte biscotte	□	160 - 200	2 - 3	30 - 50
Muffins	□	160 - 1701)	3	25 - 402)
Muffins	□	155 - 1701)	3	25 - 402)
Pizza	□	220 - 2401)	2	15 - 25
Poisson	□	210 - 220	2	45 - 60
Poisson	□	190	2 - 3	60 - 70
Saucisses	□	230 - 250	4	14 - 18
Bœuf	□	225 - 250	2	120 - 150
Porc	□	160 - 230	2	90 - 120
Poulet	□	180 - 190	2	70 - 90
Poulet	□	160 - 180	2	45 - 60
Légumes	□	190 - 210	2	40 - 50
Légumes	□	170 - 190	3	40 - 50

1) Préchauffer le four vide 2) Les durées sont indiquées pour des produits dans de petits moules Attention : Les paramètres sont indiqués dans le tableau à titre indicatif et peuvent être modifiés selon votre propre expérience et préférences.

Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.

Cuisson de gâteaux

Type de plat	Accessoires	Niveau	Fonctions de cuisson	Température (°C)	Temps de cuisson 2) (min.)
Petits gâteaux	Plaque pour pain	4		160 1)	28 - 32 2)
	Plaque pour pain	3		155 1)	23 - 26 2)
Pâte brisée (bandes)	Plaque pour pain	3		150 - 160 1)	30 - 40 2)
	Plaque pour pain	3		150 - 170 1)	25 - 35 2)
Généoise sansGRAISSSE	Grille + moule pour gâteau revêtu de noirØ 26 cm	2		170 - 180 1)	38 - 46 2)
Tarte aux pommes	Grille + deux moules pour gâteau revêtu de noirØ 20 cm	2Les moulés ont été disposés sur la grille en diagonale, droite arrêté, gauche avant		180 - 200 1)	50 - 65 2)

1) Préchauffer le four vide, ne pas utiliser la fonction de réchauffement rapide pendant environ 5 minutes. 2) Sauf indication contraire, les durées sont indiquées pour un four non préchauffé.

Type de plat	Accessoires	Niveau	Fonctions de cuisson	Température (°C)	Durée (min.)
Pain blanc grillé	Grille	4	\	250 1)	1,5 - 2,5
	Grille	4	\	250 2)	2 - 3
Hamburgers de bœuf	Grille + plaque pour rôti (pour récapérer les égoutages)	4 - grille 3 - plaque pour rôti	\	250 1)	1 page 10 - 152 page 8 - 13

1) Préchauffer le four vide en l'allumant pour 5 minutes, ne pas utiliser la fonction de réchauffement rapide. 2) Préchauffer le four vide en l'allumant pour 8 minutes, ne pas utiliser la fonction de réchauffement rapide.

Cuisson

Type de plat	Accessoires	Niveau	Fonctions de cuisson	Température (°C)	Durée (min.)
Poulet entier	Grille + plaque pour rôti (pour récapérer les égoutages)	2 - grille 1 - plaque pour rôti		180 - 190	70 - 90
	Grille + plaque pour rôti (pour récapérer les égoutages)	2 - grille 1 - plaque pour rôti		180 - 190	80 - 100

Sauf indication contraire, les durées sont indiquées pour un four non préchauffé. Raccourcir les durées d'environ 5-10 minutes pour un four préchauffé.

Nettoyage et entretien

Afin de prolonger la vie utile de la cuisine et l'utilisation correcte de ses éléments chauffants, l'utilisateur doit l'entretenir correctement et effectuer la maintenance préconisée qui lui permettront, en plus, de faire des économies.

Avant de commencer le nettoyage ou d'autres travaux d'entretien, il est impératif de toujours débrancher l'appareil de sa source d'alimentation (sortir la fiche de la prise). Le nettoyage ne peut commencer que lorsque la plaque de cuisson est froide.

Plaque vitrocéramique

La plaque doit être nettoyée systématiquement après chaque usage. Dans la mesure du possible, nous recommandons de nettoyer la plaque lorsqu'elle est tiède (le voyant de chaleur résiduel éteint). Éviter un fort encrassement de la plaque de cuisson, en particulier, et éviter de brûler les liquides ayant débordé. - Ne pas utiliser de produits nettoyants fortement abrasifs tels que les poudres à récurer contenant des agents abrasifs, pâtes abrasives, pierres abrasives, pierres ponces, éponges en acier, etc. Ils peuvent rayer la surface de la table de cuisson et provoquer des dommages irréversibles. Il est interdit d'utiliser des produits chimiques trop abrasifs. Des salissures qui ont fortement adhéré à la table peuvent être raclées avec un grattoir spécial. Faire attention à ne pas abîmer le cadre de la plaque céramique.

Note: Faire toujours entrer le bord tranchant à l'intérieur du grattoir (il suffit d'appuyer sur la partie saillante avec le pouce). Manipuler avec précaution - risque de blessures - tenir à l'écart des enfants.

• Nous recommandons l'utilisation des produits de nettoyage délicats, adaptés, tels que liquides et emulsions qui éliminent la graisse. En particulier, nous préconisons l'utilisation des préparations spéciales pour nettoyage et entretien des appareils vitrocéramiques. Dans le cas contraire, nous recommandons l'utilisation de l'eau chaude avec du produit nettoyant. Pour le nettoyage, utiliser un torchon doux et délicat, absorbant bien l'humidité. La plaque vitrocéramique doit être soigneusement séchée après tout nettoyage. Faire particulièrement attention à ne pas abîmer la plaque vitrocéramique, à ne pas provoquer de rayures profondes ni d'éclats suite aux chocs provoqués par des couvercles en métal ou autres objets aux rebords tranchants.

Important!

Pour les besoins d'entretien et de maintenance de l'appareil, il est interdit d'utiliser des produits abrasifs.

Pour nettoyer le panneau frontal, utiliser uniquement de l'eau chaude avec une petite quantité de liquide vaisselle ou de nettoyant pour vitres. Ne pas utiliser de produit à récurer.

Le four est doté d'un jeu de parois recouvertes d'un émail spécifique, auto-nettoyant. Grâce à cet émail, les encrassures, graisses ou les restes de cuisson seront éliminés automatiquement, à condition qu'ils ne soient pas desséchés ou carbonisés. Afin d'éviter un long nettoyage par catalyse du four, les restes de nourriture et les graisses doivent être nettoyés au plus tôt, avant qu'ils ne soient desséchés ou carbonisés. Pour procéder à l'auto-nettoyage du four, le laisser allumé pendant 1 heure et régler la température à 250°C. Si l'encrassement n'est pas important, la durée peut être raccourcie.

Important!

Le nettoyage par catalyse implique une grande consommation d’énergie, nous recommandons donc de vérifier, avant d’y procéder, le niveau d’encrassement. Si l’utilisateur constate la baisse de rendement des plaques en émail catalytique, il peut les remplacer via le service après-vente. Si vous décidez d’une méthode traditionnelle de nettoyage, n’oubliez pas que l’émail auto-nettoyant n’est pas résistant à la friction, il faut éviter l’utilisation de nettoyants abrasifs ou de chiffons durs.

Désinstallation des parois catalytiques

Afin d'éviter la possibilité d'électrocution il faut s'assurer avant le remplacement de l'ampoule halogène que l'équipement est étant.

• Positionner toutes les manettes sur ● / 0 et débrancher l'appareil de sa source d'alimentation.
• Dévisser, laver le couvercle et le sécher soigneusement.
• Retirer l'ampoule halogène en utilisant pour cela un chiffon ou du papier, en cas de besoin il faut replacer l'ampoule halogène par une nouvelle:
• Tension 230 V
• Puissance 25 W
• G9.
• Placer précisément l'ampoule halogène dans le siège d'encastrement. Fixer le couvercle.

Comment enlever la porte

Afin de pouvoir nettoyer plus facilement l'enceinte du four, il est possible d'enlever la porte. Pour ce faire, ouvrir la porte, déplacer vers le haut la protection de la charnière (fig. A). Refermer ensuite légèrement la porte, la soulever et l'enlever en la tirant vers l'avant. Pour remettre la porte après le nettoyage, répéter les mêmes gestes dans l'ordre inverse. Lors du montage de la porte, veiller à bien placer l'accroche dans la rainure de la charnière. Une fois la porte montée, baisser l'élément de protection et bien le serrer. Laisser cet élément dans une position incorrecte pourrait entraîner la détérioration de la charnière lors de la fermeture de la porte.

Déplacement des protections des charnières

Comment enlever la vitre intérieure

1. Décrocher la plinthe supérieure de la porte à l'aide d'un tournevis plat, en la soulevant délicatement sur les côtés (fig. B).
2. Retirer la plinthe supérieure de la porte. (fig. B, C).

1. Décrochez la vitre intérieure de sa fixation (en partie inférieure de la porte). Extraire la vitre intérieure. (fig. D1).
2. Laver la vitre à l'eau chaude avec un peu de produit de nettoyage. La reprise de la vitre se fait dans l'ordre inverse des opérations du démontage. La partie lisse doit se trouver en haut. Attention: Il ne faut pas pousser simultanément la plinthe supérieure des deux côtés de la porte. Afin de placer correctement la plinthe supérieure de la porte il faut en premier placer l'extrémité gauche de la plinthe sur la porte et enfoncer l'extrémité droite jusqu'à ce qu'un « clic » se fasse entendre. Ensuite il faut enfoncer la plinthe du côté gauche jusqu'à ce qu'un « clic » se fasse entendre.

Contrôles périodiques

En dehors de l'entretien et du nettoyage courant de la cuisinière, il est nécessaire de:

• Procéder aux contrôles périodiques de fonctionnement des dispositifs électroniques et mécaniques de la cuisinière. À l'expiration du début de garantie, et tous les deux ans au minimum, il est nécessaire de prévoir une maintenance technique de la cuisinière. Réparer les éventuels défauts constatés.
• Procéder à la maintenance des dispositifs mécaniques de la cuisine.

Note: les réparations et réglages doivent être effectués par un professionnel agréé ou par le service après-vente.

Situations d'urgence

Dans chaque situation d'urgence, il faut :

Fermer les manettes de la cuisinière - Débrancher l'appareil de la source d'alimentation - Contacter le service après-vente

Des petits dysfonctionnements peuvent être solutionnés par les utilisateurs à l'aide du tableau ci-après. Avant de contacter le service client ou le service après-vente, consultez ce tableau:

PROBLÈME	RAISON	SOLUTION
L'appareil ne fonctionne pas	Interruption de l'alimentation électrique	Vérifier le fusible du tableau distributeur de la maison, le rebrancher ou replacer
L'éclairage du four ne fonctionne pas	Ampoule dévissée ou grilée	Visser l'ampoule ou la rem-placer (voir le chapitre Nettoyage et maintenance)

Si le problème persiste, débrancher l'alimentation électrique et signaler le défaut.

Attention! Toutes réparations ne peuvent être effectuées que par des techniciens qualifiés.

Donnees techniques

Tension nominale	230V~50 Hz
Puisance nominale	9,7 kW
Plaque vitrocéramique	6,2 kW
Dimensions de la cuisinière (auteur/largeur/profondeur)	85 / 60 / 60 cm

L'appareil est conforme aux normes EN 60335-1, EN 60335-2-6 en vigueur dans l'Union européenne.

Les données sur l'étiquetage énergétique des fours électriques sont indiquées conformément à la norme EN 60350-1/CEI 60350-1. Ces données sont définies pour des charges standard avec les fonctions actives : éléments chauffants inférieur et supérieur (mode conventionnel) et réchauffement avec l'assistance du ventilateur (si ces fonctions sont accessibles).

La classe d'efficacité énergétique est définie selon la fonction accessible dans le produit conformément à la priorité ci-dessous:

Circuit d'air forcé ECO (chaleur tournante + ventilateur)	ECO
Circuit d'air forcé ECO (élément chauffant inférieur + supérieur + grill + ventilateur)	ECO
Mode conventionnel ECO (élément chauffant inférieur + supérieur)	ECO

Pour définir la consommation d'énergie, démonter les glissières télescopiques (si le produit dispose de cet équipement).

Déclaration du fabricant:

Le fabricant déclare que ce produit répond aux exigences essentielles des directives européennes suivantes:

Directive « basse tension » 2014/35/CE - Directive de compatibilité électromagnétique 2014/30/CE - Directive « Éco-conception » 2009/125/CE,

Et, par conséquent, le produit est marqué C et a obtenu une déclaration de conformité mise à la disposition des autorités de surveillance du marché.

ELECTRODOMESTICOS

SIDEMESA

BP 200

F-92306 Levallois-Perret Cedex

Tous les papiers

serecyclent,

pensez au tri.

PAPIERS

A RECYCLER

Pour en savoir plus :

www.quefairedemesdechets.fr
