Type de produit	Plaque de cuisson à gaz
Nombre de foyers	5 foyers
Type de foyers	Foyers à gaz avec allumage électronique
Dimensions approximatives	75 cm (largeur) x 51 cm (profondeur)
Poids	Environ 12 kg
Matériau de la surface	Verre trempé
Couleur	Noir
Alimentation	Gaz
Puissance totale	Environ 11 kW
Fonctions principales	Contrôle de la flamme, allumage automatique
Entretien et nettoyage	Surface en verre facile à nettoyer, grilles en fonte lavables
Pièces détachées et réparabilité	Disponibilité de pièces détachées, réparabilité facilitée
Sécurité	Système de sécurité anti-débordement, thermocouple
Compatibilités	Compatible avec les bouteilles de gaz et le gaz de ville
Garantie	2 ans

FOIRE AUX QUESTIONS - KGG75362K ELECTROLUX

Comment allumer la plaque de cuisson ELECTROLUX KGG75362K ?

Pour allumer la plaque de cuisson, tournez le bouton correspondant à la zone de cuisson souhaitée dans le sens des aiguilles d'une montre jusqu'à la position d'allumage. Maintenez le bouton enfoncé pendant quelques secondes pour allumer le gaz.

Que faire si la flamme ne s'allume pas ?

Vérifiez si le gaz est bien ouvert. Assurez-vous également que la plaque est propre et que les bouches de gaz ne sont pas obstruées. Si le problème persiste, contactez un technicien qualifié.

Comment nettoyer la plaque de cuisson ?

Utilisez un chiffon humide avec un détergent doux. Évitez les produits abrasifs qui pourraient rayer la surface. Assurez-vous que la plaque est froide avant de procéder au nettoyage.

Comment régler la puissance de cuisson ?

Pour régler la puissance, tournez le bouton de la zone de cuisson vers la droite ou la gauche pour augmenter ou diminuer la flamme selon vos besoins.

La plaque de cuisson émet une odeur de gaz, que dois-je faire ?

Éteignez immédiatement la plaque de cuisson et ouvrez les fenêtres pour aérer la pièce. Ne tentez pas d'allumer la plaque et contactez un professionnel pour vérifier les fuites de gaz.

Quels types de casseroles peuvent être utilisés sur la plaque de cuisson ?

Vous pouvez utiliser des casseroles en acier inoxydable, en fonte, en aluminium ou en céramique. Assurez-vous que le fond des casseroles est plat pour un contact optimal avec la surface.

La plaque de cuisson a-t-elle une fonction de sécurité ?

Oui, la plaque de cuisson est équipée d'un système de sécurité qui coupe automatiquement le gaz si la flamme s'éteint accidentellement.

Comment régler le thermostat de la plaque de cuisson ?

La plaque de cuisson ne dispose pas d'un thermostat réglable, mais vous pouvez ajuster la puissance de la flamme à l'aide des boutons de commande.

Puis-je utiliser la plaque de cuisson en extérieur ?

Non, la plaque de cuisson ELECTROLUX KGG75362K est conçue pour une utilisation intérieure uniquement. Ne l'utilisez pas à l'extérieur, car cela pourrait endommager l'appareil.

Que faire si les boutons de la plaque de cuisson sont bloqués ?

Vérifiez si des débris ou des résidus de nourriture bloquent les boutons. Nettoyez soigneusement autour des boutons. Si le problème persiste, contactez un service après-vente.

MODE D'EMPLOI KGG75362K ELECTROLUX

FR Notice d'utilisation | Table de cuisson

Bienvenue chez Electrolux! Nous vous remercions d'avoir besoin l'un de nos appareils.

Obtenir des conseils d'utilisation, des brochures, un dépanneur, des informations sur

le service et les réparations :

www.electrolux.com/support

Sous réserve de modifications.

TABLE DES MATIÈRES

1. INFORMATIONS DE SECURITE 2
2. CONSIGNES DE SECURITE 5
3. INSTALLATION 8
   4.DESCRIPTION DE L'APPAREIL 12
4. UTILISATION QUOTIDIENNE 12
5. CONSEILS 14
6. ENTRETIEN ET NETTOYAGE 15
7. DEPANNAGE 17
   9.CARACTERISTIQUES TECHNIQUES 18
8. RENDEMENT ÉNERGÉTIQUE 20
9. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT 20

1. !INFORMATIONS DE SECURITE

Avant d'installer et d'utiliser cet apparéil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâtés resultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sur et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes vulnérables

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et s'ils comprend le risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important

et complexe doit être tenus à l'écart de l'appareil, à moins d'être surveillés en permanence.

Veillez à ce que les enfants ne jouent pas avec l'appareil.
- Ne laisseriez pas les emballages à la portée des enfants et jetez-les convenablement.
- AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours d'utilisation et de refroidissement.
- Si l'appareil est équipé d'un dispositif de sécurité enfants, nous vous recommendons de l'activer.
- Le nettoyage et l'entretien par l'usager ne doivent pas etre effectués par des enfants sans surveillance.

1.2 Sécurité générale

• Cet apparéil est exclusivement destiné à un usage culinaire.
• Cet apparéil est donc pour un usage domestique unique, dans un environnement interieur.
• Cet apparéil peut être utilisé dans les bureaux, les chambres d'hôtel, les chambres d'hôtes, les maisons d'hôtes de ferme et d'autres hébergements similaires lorsque cette utilisation ne dépasse pas le niveau (moyen) de l'utilisation domestique.
• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant l'utilisation. Veillez à ne pas toucher les éléments chauffants.
• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de laGRAisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.
• N'utilisez jamais d'eau pour éteindre le feu de cuisson. Éteignez l'appareil et couvrez les flammes avec une couverture anti-feu ou un couvercle, par exemple.
• AVERTISSEMENT : L'appareil ne doit pas etre branché à l'alimentation en utilisant un apparéil de connexion externe

comme un minuteur, ou branché à un circuit qui est régulièrement activé/désactivé par un fournisseur d'énergie.

• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.
• AVERTISSEMENT : Risque d'incendie : N'entreposez rien sur les surfaces de cuisson.
• Les objets métalliques tels que les couteaux, les fourchettes, les cuillères et les couvercles ne doivent pas été placés sur la surface de la table de cuisson car ils peuvent devenir chauds.
• N'utilisez pas l'appareil avant de l'avoir installé dans la structure encastrée.
• N'utilisez pas de nettoyeur à vapeur pour nettoyer l'appareil.
• Si la surface vitrocéramique / en verre est fissurée, mettez à l'arrêt l'appareil et débranchez-le. Si l'appareil est branché à l'alimentation secteur directement en utilisant une boîte de jonction, retirez le fusible pour déconnecter l'appareil de l'alimentation secteur. Dans tous les cas, veuillez contacter le service après-vente/agréé.

• En cas de bris de verre de la table de cuisson :

• éteignez immédiatement tous les brûleurs et tout élément chauffant électrique et isolez l'appareil de l'alimentation électrique ;

• ne touchez pas la surface de l'appareil ;

• n'utilisez pas l'appareil.

• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, un service après-vente/agréé ou un professionnel qualifié afin d'éviter tout danger.

• Si l'appareil est directement branché à l'alimentation électrique, installez un sectionneur avec une ouverture de contact. La déconnexion compte conforme aux conditions de surtension de catégorie III doit être garantie. Le cable de terre en est exclu.
• Lorsque vous acheminez le cable d'alimentation, assurez-vous qu'il n'entre pas en contact direct (par ex. en utilisant une gaine isolante) avec des parties pouvant atteindre des

températures supérieures de 50~^ C à la température ambiente.

• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptations par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptations peut entraîner des accidents.

2. CONSIGNES DE SECURITÉ

Cet apparéil est ajusté aux marchés

suivants: FR

2.1 Installation

AVERTISSEMENT!

L'appareil doit être installé uniquement par un professionneliel qualifié.

AVERTISSEMENT!

Risque de blessure corporelle ou de dommages matériels.

• Retirez l'intégralité de l'emballage.
  N'installez pas et ne branchez pas un appeareil endommagé.
• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.
• Respectez l'espacement minimal requis par rapport aux autres apparéils et éléments.
• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.
  Isolez les surfaces découvertes à l'aide d'un matériel d'étanchéité pour éviter que la moissure cause des gonflements.
• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité.

• N'installez pas l'appareil à proximé d'une porte ou sous une fenêtre. Les écipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

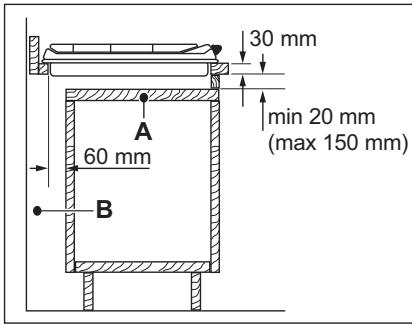

• Si l'appareil est installé au-dessus de tiroirs, assurez-vous qu'il y a suffisamment d'espace entre le fond de l'appareil et le tiroir supérieur pour que l'air puisse circuler.

• Le dessous de l'appareil peut devenir très chaud. Installez un panneau de séparation ignifuge sous l'appareil pour en bloquer l'accès.

2.2 Branchement électrique

AVERTISSEMENT!

Risque d'incendie ou d'électrocution.

• Tous les raccordements électriques doivent être effectuels par un électricien qualifié
  L'appareil doit être relié à la terre.
• Avant toute intervention, assurez-vous que l'appareil est débranché.
  Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l'alimentation secteur.
• Vérifiez que l'appareil est correctement installé. Des cables ou des fiches secteur desserrés et incorrècts (le cas échéant) peuvent faire surchauffer la borne.

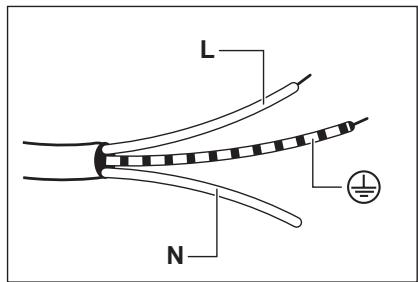

  Utilisez le cable d'alimentation electrique approprié.
• Ne laisses pas le cable d'alimentation électric s'emmêler.
  Assurez-vous qu'une protection contre les chocs est installée.
• Installed le collier anti-traction sur le cable.

Assurez-vous que le cable d'alimentation ou la fiche (si presente) n'entrent pas en contact avec les surfaces brûlantes de l'appareil ou les recipients brûlants lorsque vous branchez l'appareil à une prise électrique.
- N'utilise pas d'adaptateurs multisprise et de rallonges.
- Veillez à ne pas endommager la fiche secteur (le cas échéant) ni le cable d'alimentation. Contactez notre service après-vente agreeé ou un electricien pour replacer le cable d'alimentation s'il est endommagé.
- La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas'être enlevée sans outils.
- Ne branche la fiche secteur dans la prise secteur qu'a la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.
- Si la prise secteur est détachée, ne branchez pas la fiche secteur.
- Ne tirez pas sur le cable secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.
- N'utilisez que des systèmes d'isolation appropriés : des coupe-circuits, des fusibles (les fusibles à visser doivent être reliérés du support), un disjoncteur différentiel et des contacteurs.
- L'installation électrique doit composer un dispositif d'iso1ation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

2.3 Raccordement au gaz

ATTENTION!

Lorsque you utilisez une bouteille de gaz, maintenez-la toujours sur une surface horizontally plane (avec la vanne de gaz en haut).

• Tous les raccordements au gaz doivent être effectuels par une personne qualifiée.
• Avant l'installation, vérifie que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.

Assurez-vous que l'air circule autour de l'appareil.
- Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.
- Cet apparéil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l' apparéil selon les réglementations d'installation en vigueur. Respectez les recommendations pour assurer une bonne ventilation.

2.4 Utilisation

AVERTISSEMENT!

Risque de blessures, de brûlures ou d'électrocution.

ATTENTION!

L'utilisation d'un apparéil de cuisson au gaz entraine la production de chaleur, d'humidité et de produits de combustion dans la pierce où il est installé. Assurez-vous que la cuisine est bien ventilée, en particulier lorsque l' apparéil est en cours d'utilisation.

L'utilisation intensive et prolongée de l'appareil peut nécessiter une ventilation supplémentaire, par exemple l'augmentation de la ventilation mécanique, le cas échéant, une ventilation supplémentaire pour éliminer en toute sécurité les produits de combustion vers l'air extérieur (dehors) tout en fournissant des changements d'air ambient avec une ventilation supplémentaire. Consultez une personne qualifiée avant d'installer la ventilation supplémentaire.

• Ne modifies pas les spécifications de cet apparéil.
• Retirez les emballages, les étiquettes et les films de protection (le cas échéant) avant la première utilisation.
  Assurez-vous que les orifices d'ération ne sont pas obstrués.
• Ne laïsez pas l'appareil sans surveillance durant son fonctionnement.

• Mettez à l'arrêt les zones de cuisson après chaque utilisation.

• Ne posez pas de couverts ou de couvercles de casseroles sur les zones de cuisson. Ils peuventvenir très chauds.
  N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.
  N'utilise pas l'appareil comme plan de travail ou comme espace de rangement.
  Lorsque you placez des alimentes dans de l'huile chaude, cela peut eclabousser.

• N'utilisez pas de feuille d'aluminium ou d'autres matériaux entre la surface de cuisson et le recipient, sauf indication contraire du fabricant de cet apparéil.
• N'utilisez que les accessoires recommendés pour cet apparéil par le fabricant.

AVERTISSEMENT!

Risque d'incendie et d'explosion.

• Les graisses et les huiles lorsqu'elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à distance des graisses et des huiles pendant que vous cuisinez.
• Les vapeurs que dégagent l'huile très chaude peuvent provoquer une combustion spontanée.
• Une huile déjà utilisée peutContainir des restes d'aliments et provoquer un incendie à une température plus BASSE qu'avac une huile neuve.
• Ne placez pas de produits inflammables ou d' éléments imbibés de produits inflammables à l'intérieur, à proximité ou au-dessus de l'appareil.

AVERTISSEMENT!

Risque d'endommagement de l'appareil.

• Ne laïsez pas de recipients chauds sur le bandeau de commande.
• Ne laisses pas le contenu des recipients s'évaporer entièrement.
• Prenez soit de ne pas laisser tomber d'objets ou de recipients sur l'appareil. La surface risque d'être endommagée.
• Ne laissesz jamais un récipient vide posé sur un brûleur allumé, ou un brûleur allumé sans récipient.
• Les recipients de cuisson en fonte, en aluminium ou dont le fond est endommagé peuvent provoquer des rayures sur la surface en verre et vitrocérément.

Soulevez toujours ces objets lorsqu vous devez les déplacer sur la surface de cuisson.

Pour éviter les déversements, n'utilise que des recipients stables, dont la forme et le diamètre sont supérieurs aux dimensions des brûleurs.
Veillez à ce que les ustensiles de cuisine soient positionnés au centre des brûleurs.
- N'utilisez pas de grands récipients dont les bords dépassent de l'appareil. Vous risqueriez d'endommager la surface du plan de travail.
Assurez-vous que les poignées des récipients ne dépassent pas du bord avant de l'appareil.
Assurez-vous que la flamme ne s'éteint pas lorsque vous tournezrapidement lamanette de la position maximale à la position minimale.
- N'installez pas de diffuseur de flamme sur le brûleur.
- N'utilisez pas de plaques, d'argile, de céramique ou de pots en fonte à puissance maximale pendant une période prolongée.
- Ne placez pas la même poèle sur deux brûleurs.
- Ne laissiez pas de liquides acides, tels que du vinaigre, du jus de citron ou du produit détartrant, entraer en contact avec la plaque de cuisson. Cela peut provoquer des taches mates.
- La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

2.5 Entretien et Nettoyage

AVERTISSEMENT!

Ne retirez pas les touches, manettes et joints du bandeau de commande. De l'eau pourrait s'infiltrer dans l'appareil et l'endommager.

Nettoyez régulierement l'appareil afin de maintainir le revêtement en bon état.
- Mettez à l'arrêt l'appareil et laisserez-le refroidir avant de le nettoyer.
- Ne pulvérisez pas d'eau ni de vapeur pour nettoyer l'appareil.
Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits

de lavage neutres. N'utilise pas de produits abrasifs, de tampons à récurer, de solvants ni d'objects métalliques.
- Ne lavez pas les brûleurs au lavevaisselle.

2.6 Service

Pour réparer l'appareil, contactez le service après-vente agréé. Utilisez uniquement des pieces de rechange d'origine.

2.7 Mise au rebut

AVERTISSEMENT!

Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pourmettre l'appareil au rebut.
• Débranche l'appareil de l'alimentation électrique.
• Coupe le cable d'alimentation au ras de l'appareil et mettez-le au rebut.
  Aplatir les tuyaux de gaz externes.

3. INSTALLATION

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

3.1 Avant l'installation

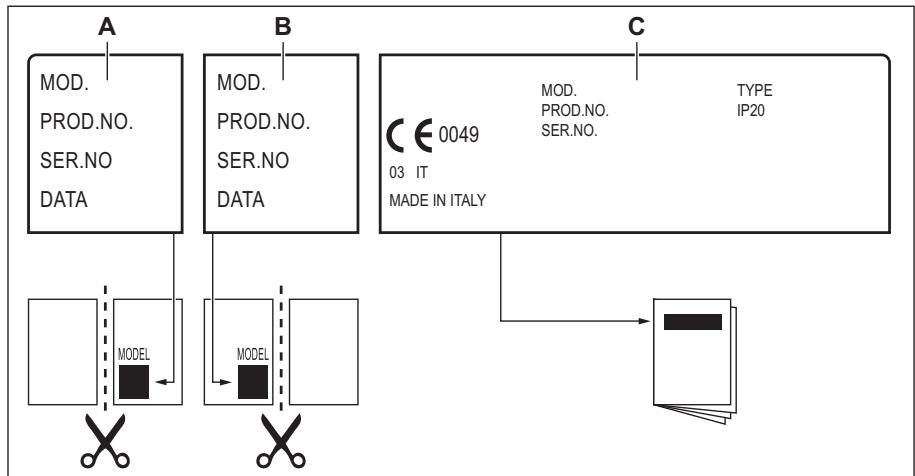

Avant d'insteller la table de cuisson, notez les informations de la plaque signalétique cidesous. La plaque signalétique se trouve au bas de la table de cuisson.

Modèle
PNC
Numéro de série

3.2 Raccordement au gaz

AVERTISSEMENT!

Les instructions suivantes relatives à l'installation, au raccordement et à l'entretien doivent être effectuées par un professionnel qualifié, conformément aux normes et aux réglementations locales en vigueur.

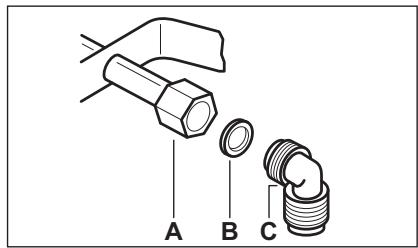

Choisissez des raccordements fixes ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles metalliques, veillez a ce qu'ils n'entrent pas en contact avec des parties mobiles ou qu'ils ne soient pas

pressés. Soyez également prudent lorsque la table de cuisson est installée avec un four.

Assurez-vous que la pression de l'alimentation en gaz de l'appareil correspond aux valeurs recommandées. Le raccordement régiable est relié à la rampe complète par un écrou fileté G 1/2". Vissez les pieces sans forcer, réglez le raccordement dans la direction nécessaire et serrez le tout.

A. Extrémité du tuyau avec écrou
B. Joint fourni avec l'appareil
C. Coude fourni avec l'appareil

Raccordement rigide :

Effectuez le raccordement en utilisant des tuyaux metalliques rigides (en cuivre avec embout mécanique).

Raccordement « flexible » avec embout mécanique :

Gaz naturel: le raccordement s'effectue avec un tuyau flexible à embout mécanique qui se visse directement sur le coude terminant la rampe de l'appareil.
- Butane/Propane : utilisez un tubeSouple,
equipe de ses colliers,s'il peut etre
controlé sur toute sa longueur et si
l'appareil ne fonctionne qu'au butane. Si
l'appareil fonctionne au gaz propane,
utilisez un tuyau flexible avec embout
metallique approprié.

Raccordement de tuyaux flexibles non métalliques :

S'il est possible de contrôler facilement le raccordement dans toute sa zone, vous pouvez utiliser un tuyau flexible. Fixez fermement le tuyau flexible à l'aide de pince.

Gaz liquide

Utilisez le support de tuyau en caoutchouc pour le gaz liquide Toujours engager le joint. Continuez ensuite avec le raccordement au gaz.

Le tuyau flexible est prét à être appliqué lorsque :

• la température ne peut dépasser la température ambiente, ni estre supérieure a 30^
• il n'est pas plus long que 1500 ~mm .
• il ne présente�除 un étranglement;
• il n'est soumis à aucune traction ni aucune torsion ;
• il n'entre pas en contact avec des bords ou des coins tranchants;
• il peut être facilement examé àfin de s'assurer de son état.

Le contrôle du bon etat du tuyau flexible, consiste a vérifier que :

• il ne présente pas de fissures, de coupures, de marques de brûlures sur les deux extrémités et sur toute sa longueur;
• le matériel n'a pas durci, mais présente une elasticie correcte;
  les colliers de serrage ne sont pas rouillés;
• la date d'expiration n'est pas dépassée.

Si un ou plusieurs défauts sont visibles, ne réperez pas le tuyau, mais remplacez-le.

AVERTISSEMENT!

Une fois l'installation terminée, assurez-vous que le joint de chaque raccord de tuyau est correcte. Utilisez une solution savonneuse, sans flamme.

3.3 Remplacement des injecteurs

1. Demontez les supports des casseroles.
2. Demontez les chapeaux et les couronnés du brûleur.
3. À l'aide d'une clé de 7, démonze les injecteurs et remplacez-les par ceux qui sont nécessaires pour le type de gaz que vous utilisez (voir le tableau dans le chapitre « Données techniques »).
4. Assemblez les pieces et suivez la même procEDURE dans l'ordre inverse.
5. Collez l'étiquette avec le nouveau type d'accrée de gaz pres du tuyau d'accrée de gaz. Vous trouvrez cette étiquette dans le sachet fourni avec l'appareil.

Si la pression de l'alimentation en gaz peut etre modifie ou est differente de la pression necessaire, vous devez monter un systeme de reglage de la pression sur le tuyau d'arrivee de gaz.

3.4 Reglage du niveau minimal

Pour régler le niveau minimal des brûleurs :

1. Allumez le brûleur.
2. Tournez la manette en position minimale.
3. Retirez la manette.
4. À l'aide d'un tournevis fin, ajustez la position de la vis de réglage (A).

1. Si vous passez :

du gaz naturel G20/G25 20/25 mbar au gaz liquéfié, serrez entièrement la vis de réglage.
du gaz liquéfié au gaz naturel G20/G25 20/25 mbar, dévissez la vis de réglage d'environ 1/4 de tour

(1/2 tour pour un brûleur multicouronne).

AVERTISSEMENT!

Assurez-vous que la flamme ne s'éteint pas lorsque vous tournezrapidement lamanette de la position maximale à la position minimale.

3.5 Branchement électrique

Assurez-vous que la tension nominale et le type d'alimentation sur la plaque signalétique correspondant à la tension et à l'alimentation électrique locale.
- Cet apparéil est fourni uniquement avec un cable d'alimentation. Il doit être fourni avec une fiche correcte qui peut supporter la charge qui correspond aux valeurs de la plaque signalétique. Assurez-vous d'installer la fiche dans une prise correcte.
Utilisez toujours une prise antichoc correctement installee.
Assurez-vous que la prise secteur est accessible après l'installation.
- Ne tirez pas sur le cable secteur pour débrancher l'appareil. Débranchez toujours la prise secteur.
- Il existe un risque d'incendie lorsque l'appareil est raccordé à un cable d'extension, un adaptateur ou une multiprise. Assurez-vous que la connexion à la terre est conforme aux normes et réglementations.
- Ne laisses pas le cable d'alimentation chauffer jusqu'à une température supérieure à 90^ C.

3.6 Câble d'alimentation

Pour remplaçer le cable d'alimentation, utilisez uniquement le cable spécial ou son équivalent. Le type de cable est : H03V2V2-F T90.

Assurez-vous que la section du cable convient à la tension et à la température de fonctionnement. Le cable de terre jaune/vert doit être plus long d'environ 2 cm que le cable de phase marron (ou noir).

1. Reliez le fil vert et jaune (terre) à la borne portant la dette « E » ou le symbole de terre ⊙ ou de couleur verte et jaune.
2. Reliez le fil bleu (neutre) à la borne portant la dette « N » ou de couleur bleue.
3. Reliez le fil marron (phase) à la borne portant la dette « L ». Il doit toujours être relié à la phase du réseau électrique.

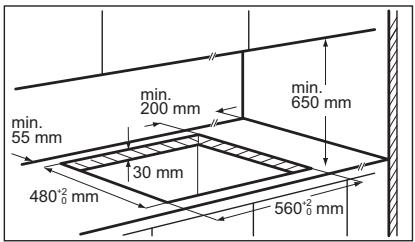

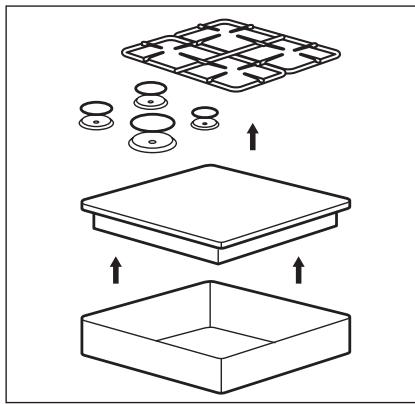

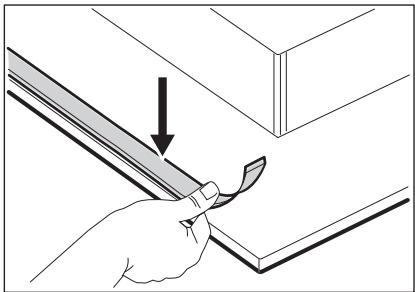

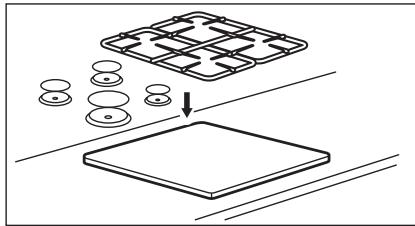

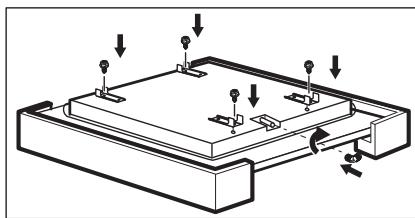

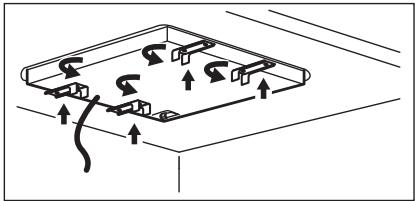

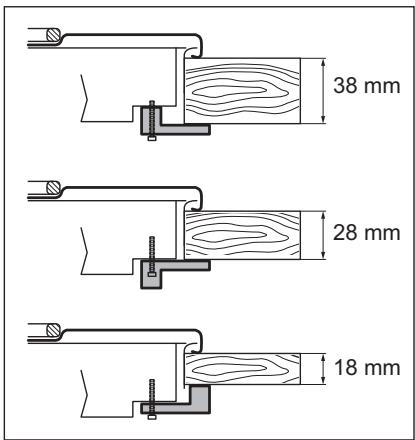

3.7 Assemblage

1.

2.

3.
4.

5.
6.

7.

ATTENTION!

Installez l'appareil uniquement sur un plan de travail à surface plane.

3.8 Possibilities d'insertion

Le panneau installé sous la table de cuisson doit être facile àzheimer et facilement accessible au cas où une intervention technique serait nécessaire.

Élement de cuisine avec une porte

A. Panneau amovible
B. Espace pour les branchements

Élement de cuisine avec four

Les branchements électriques de la table de cuisson et du four doivent être installés séparément pour des raisons de sécurité et pour permettre un retrait facile du four de l'ensemble.

4. DESCRIPTION DE L'APPAREIL

4.1 Description de la table de cuisson

4.2 Manette de commande

Symbole	Description
●	pas d'alimentation en gaz / posi-tion Arrêt
★	position d'allumage / alimentation en gaz maximale

1 Brûleur semi-rapide
2 Brûleur multi-couronne
3 Brûleur auxiliaire
4 Manettes de commande

Symbole	Description
1	alimentation en gaz minimale
1 - 9	niveau de puissance

5. UTILISATION QUOTIDIENNE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

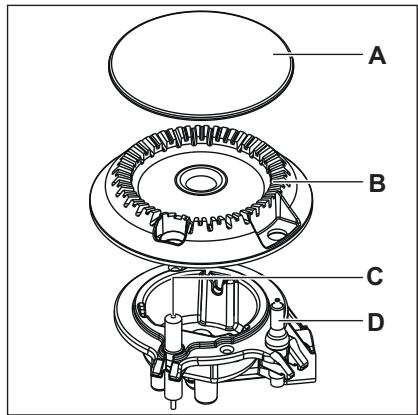

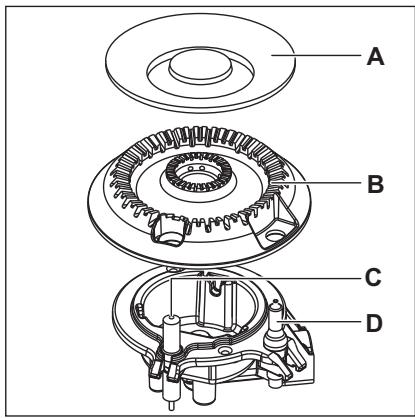

5.1 Vue d'ensemble des brûleurs

A. Chapeau du brûleur
B. Couronne du brûleur
C. Bougie d'allumage
D. Thermocouple

5.2 Allumage du brûleur

i

Allumez toujours le brûleur avant deposer un réseau dessus.

#

AVERTISSEMENT!

Faites très attention lorsque vous utilisez une flamme neue dans une cuisine. Le fabricant decline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Enoncez la manette et tournez-la vers la gauche jusqu'à la position d'arrivée de gaz maximale (2).
2. Maintenez la manette enfoncée pendant 10 secondes environ. Cela permet au thermocouple deCHAuffer. Sinon, l'alimentation en gaz est interrompue.
3. Une fois que la flamme brûle régulierement, réglez son débit.

i

Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifie que la couronne et son chapeau sont correctement placés.

AVERTISSEMENT!

Ne maintenez pas la manette de commande enforcée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

ATTENTION!

En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électricité : pour cela, approchez une flamme du brûleur, tournez la manette vers la gauche jusqu'à la position d'arrivée de gaz maximale et enoncezla. Maintenez la manette de commande enoncee pendant environ 10 secondes pour permettre au thermocouple de chauffer.

i

Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur.

i

Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

5.3 Arrêt du brûleur

Pour eteindre la flamme, tournez la manette sur la position Arret

AVERTISSEMENT!

Abaisssez ou coupe toujours la flamme avant de retirer les recipients du brûleur.

6. CONSEILS

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

6.1 Diamètre des ustensiles de cuisson

ATTENTION!

Utilissez des recipients de cuisson dont le diamètre est ajusté aux dimensions des brûleurs.

Brûleur	Diamètre des us-tensiles de cis-son (mm)
Multi couronne	220 - 260
Semi-rapide (arrière gauche)	120 - 240
Semi-rapide (arrière droit)	120 - 240
Semi-rapide (avant gauche)	120 - 220
Auxiliaire	80 - 180

6.2 Suggestions de recettes

Catégorie d'aliments	Recettes	Type de brûleur	Niveau de puis-sance
Sauces - Assaisonnement	Béchamel	Auxiliaire	2-4
	Sauce tomat	Semi-rapide	1-5
Pâtes - Riz - Autres céréales	Riz aux championons	Multi couronne	1-5
	Semoule	Rapide	1-6
	Ravioli	Auxiliaire	6-9
Soupe - Légumes	Soupe de légumes	Semi-rapide	2-7
	Potage aux championons etaux pommes de terre	Semi-rapide	1-5
	Soupe de poissons	Multi couronne	1-4
Viande	Boulettes de bœuf	Multi couronne	1-6
	Filet de porc rôti	Multi couronne	4-9
	Gratin au bœuf haché	Auxiliaire	1-5
Poisson	Seiches aux petits.POIS	Multi couronne	1-5
	Darné de thon grillée	Rapide	5-8
Plats à base d'œufs	Omelettes	Multi couronne	1-5
Légumes	Championons assaisonnés	Semi-rapide	2-6
	Caponata aux légumes	Multi couronne	4-8
	Épinards surgelés au beurre	Rapide	1-4
Friture	Frites	Multi couronne	5-9
	Beignets	Multi couronne	3-7
Collations préparées à la poè-le	Torréfaction de fruits à coque	Semi-rapide	2-5
	Croûtons de pain	Multi couronne	2-7
	Crêpes épaisSES	Semi-rapide	3-9
Desserts	Caramel	Auxiliaire	1-5
	Crème anglaise	Auxiliaire	1-5
	Panna cotta	Auxiliaire	1-5

i

Toutes les recettes correspondant à environ 4 portions.

i

Les réglages conseillés dans le tableau des cuissons doivent uniquement servir de guide et peuvent être ajustés en fonction du niveau de cuisson des alimentents, de leur poids et de leur quantité ainsi que du type de gaz utilisé et du matériel de l'ustensile de cuisson utilisé pour préparer le plat.

i

Pour une cuisson delicate optimale, utilisez le brûleur auxiliaire.

7. ENTRETIEN ET NETTOYAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

7.1 Informations generales

• Nettoyez la table de cuisson après chaque utilisation.
  Utilisez toujours un réseau dont le fond est propre.
• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.
  Utilisez un nettoyant spécialément adapté à la surface de la table de cuisson.

AVERTISSEMENT!

N'utilisez pas de couteau, de grattoir ou d'instruments similaires pour nettoyer les surfaces en verre ou les bords des brûleurs et l'encadrement (si présente).

• Lavez les parties en acier inoxydable à l'eau, puis séchez-les avec un chiffon doux.

Les supports de casserole ne sont pas adaptations au lavage dans un lavevaisselle. Ils doivent etre laves a la main.

1. Retirez les supports de casserole pour nettoyer plus facilement la table de cuisson.

i

Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

1. Lorsque vous lavez les supports de casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.
2. ÀpRES avoir lavé les supports de casserole, veiliez à les remettre correctement en place.
3. Pour que le brûleur fonctionne correctement, assurez-vous que les bras des supports de casserole sont alignés avec le centre du brûleur.

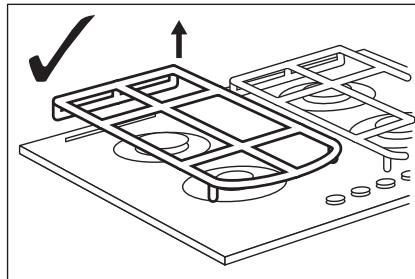

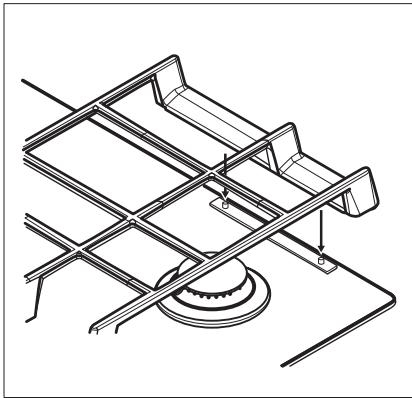

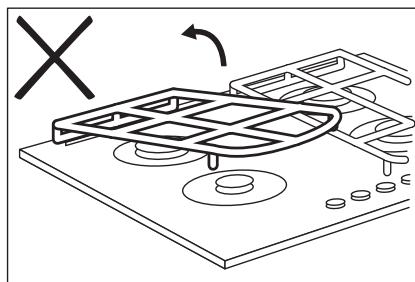

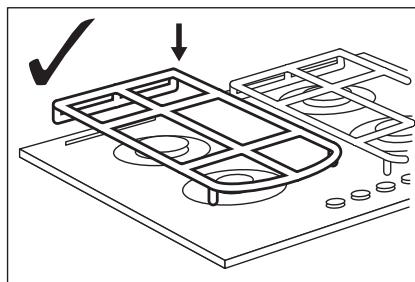

7.3 Retrait des supports de casserole

Pour que les supports de casserole restent dans la bonne position, ils sont montés sur des picots métalliques sur l'arrière de la table de cuisson. Pour faciliter le nettoyage, les supports de casseroles sont démontables. Soulevez les supports de casseroles en les maintainant en position horizontale comme illustré dans la figure.

i

Évitez de soulever les supports de casseroles d'un mouvement angulaire, car cela pour exercer une contrainte sur les picots métalliques. Cela risquerais d'endommager les picots et d'entrainer leur rupture.

La forme des supports de casseroles et le nombre de brûleurs dépend du modele de l'appareil.

7.4 Nettoyage de la table de cuisson

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sel, le sucre et les alimentés contenant du sucre, car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler.

• Enlevez lorsque la table a suffisamment refroidi :traces de calcaire, traces d'eau, taches de graisses, decoloration métallique brillante. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Àpres le nettoyage, essuyez la table de cuisson avec un chiffon doux.

• Nettoyez les éléments en émail, les chapeaux et les couronnées avec de l'eau chaude savonneuse et séchez-les soignement avant de les remettre en place.

7.5 Nettoyage de la bougie d'allumage

Cette fonctionnalité est obtenue grâce à une bougie d'allumage en ceramique dotée d'une

électrode en métal. Veillez à dévelopir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnées des brûleurs ne sont pas obstrués.

7.6 Entretien periodique

Contactez périodiquement votre service après-vente pour contrôler l'etat du tuyau d'arrivée de gaz et du régulateur de pression si vous installation en est équipée.

8. DÉPANNAGE

AVERTISSEMENT!

Reportez-vous aux chapitres concernant la sécurité.

8.1 Que faire, quand...

Problème	Cause probable	Solution
Aucune étincelle ne se produit lors-que vous tentez d'actionner le géné-rateur d'étincelles.	La table de cuisson n'est pas con-nectée à une source d'alimentation électrique, ou le branchement est in-correct.	Vérifiez que la table de cuisson est correctement branchée à une sour-ce d'alimentation électrique.
	Le fusible a disjoncté.	Vérifiez que le fusible est bien la cause de l'anomalie. Si les fusibles disjonctent de manière répétée, fai-tes appel à unElectricien qualifié.
	Le chapeau et la couronne du brû-leurs sont mal positionnés.	Positionnécorrectement le cha-peau et la couronne du brû-leur.
La flamme s'éteint immédiatement après s'être allumée.	Le thermocouple n'est pas suffis-amment chaud.	Maintenez la manette enforcéependant 10 secondes maximum une fois la flamme allumée.
La couronne de flamme n'est pas de niveau.	La couronne du brû-leur est encras-sée par des résidus alimentaires.	Assurez-vous que l'injecteur n'est pas bouché et que la couronne est propre.

8.2 Si vous ne trouvez pas de solution...

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-venture agreeé. Vous doivent fournir les données figurant sur la plaque signalétique. Assurez-vous d'utiliser correctement la table de cuisson. Si l'intervention d'un technicien ou d'un vendeur n'est pas gratuite, malgré la période de

garantie en cours. Les informations concernant la période de garantie et les centres de service après-venture agreées figurent dans le livre de garantie.

8.3 Étiquettes fournies dans le sachet des accessoires

Collez les étiquettes adhésives comme indiqué ci-dessous :

A. Collez-la sur la carte de garantie et envoyez cette partie (le cas échéant).
B. Collez-la sur la carte de garantie et conservez cette partie (le cas échéant).

C. Collez-la sur la notice d'utilisation.

9. CARACTERISTIQUES TECHNIQUES

9.1 Dimensions de la table de cuisson

Largeur	740 mm
Profondeur	510 mm

9.2 Diamètres des vis de réglage

BRULEUR	Ø VIS DE RÉGLAGE 1/100 mm
Multi couronne	57
Semi-rapide	35
Auxiliaire	28

9.3 Autres caractéristiques techniques

PUISSANCE TOTA-LE :	Gaz d'origine :	G20/G25 (2E+) 20/25 mbar	10,9 kW
	Gaz de rempla-cement :	G30 (3+) 28-30 mbar	745 g/h
		G31 (3+) 37 mbar	732 g/h

Alimentation électri- 220-240 V ~ 50-60 Hz que :

Catégorie de l'appa- II2E+3+ reil :

Raccordement au G 1/2" gaz :

Classe de l'appaire: 3

9.4 Brûleurs à gaz pour GAZ NATUREL G20/G25 20/25 mbar

BRULEUR	PUISSANCE NOR-MALE kW	PUISSANCE MINIMA-LE kW	CARACTERISTIQUE DE L'INJECTEUR
Multi couronne	3,9	1,4	146
Semi-rapide	2,0	0,6	96x
Auxiliaire	1,0	0,33	70

9.5 Brûleurs à gaz pour GPL G30/G31 28-30/37 mbar

BRULEUR	PUISSANCE NORMALE kW	PUISSANCE MINIMALE kW	MARQUAGE DE L'INJEC-TEUR	DéBIT DE GAZ NOMINAL g/h
				G30 28-30 mbar	G31 37 mbar
Multi couronne	3,55	1,4	095	258	254
Semi-rapide	1,9	0,6	71	138	136
Auxiliaire	1,0	0,33	50	73	71

10. RENDEMENT ÉNERGÉTIQUE

10.1 Informations sur le produit conformément aux réglementations d'écoconception de l'UE

Identification du modele		KGG75362K, KGG75362W
Type de table de cuisson		Table de cuisson en-castrable
Nombre de brûleurs à gaz		5
Efficacité énergétique par brûleur à gaz (EE gas burner)	Arrière gauche - semi-rapide	56,1 %
	Arrière droit - semi-rapide	56,1 %
	Milieu central - Multi couronne	53,3 %
	Avant gauche - Semi-rapide	54,8 %
	Avant droit - auxiliaire	non applicable
Efficacité énergétique de la table de cuisson à gaz (EE gas hob)		55,1%

EN 30-2-1: Appareils de cuisson domestiques à gaz - Partie 2-1: Utilisation rationnelle de l'énergie - Général

10.2 Économies d'énergie

• Avant utilisation, assurez-vous que les brûleurs et les supports de casseroles sont correctement assemblés.
• Utilisez uniquement des recipients dont le diamètre correspond aux dimensions des brûleurs.
• Mettez le récipient au centre du brûleur.
  Lorsque you chauffez de I'eau, n'utilisez que la quantite d'eau dont vous avez besoin.
• Si possible, couvrez toujours les écipients avec un couvercle pendant la cuisson.
• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.
• SiILA est possible, utilisez un autocaiseur Reportez-vous à son mode d'emploi.

11. EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les apparils portant le symbole avec les ordures

ménagères. Emmenez un tel produit dans voitre centre local de recyclage ou contactez vos services municipaux.

Electrolux Appliances AB - Contact Address: Al. Powstancow Slaskich 26, 30-570 Krakow, Poland

FR Concerne la France uniquement :

FR

Cet apparéil,
ses accessoires
et cordons
se recyclant

REPRISE

A LA LIVRAISON

A DEPOSER EN MAGASIN

A DEPOSSE EN DECHETERIE

Points de collecte sur www.quefaideresmedechets.fr Privilegiae la réparation ou le don de cette apparéel !

FR

.

…………

…………

…………

··

…………

··

…………

…

…………

.

…………

…………

…………

··

…………

··

…………

…

.

electrolux.com
