Type de produit	Antenne UHF
Marque	Fracarro
Modèle	ELIKA700C
Bande de fréquence	UHF 470-694 MHz
Canaux	E21-E48
Gain	17 dBi
Résistance au vent	19 kg à 120 km/h
Diamètre de mât maxi.	60 mm
Diamètre de mât mini.	30 mm
Orientation des trous	Trous orientés vers le bas
Alimentation	Non nécessaire (antenne passive)
Fonction principale	Réception des signaux TV UHF
Installation	Fixation sur mât, orientation vers l'émetteur
Entretien	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Sécurité	Débrancher avant manipulation, éviter les lignes électriques
Réparabilité	Aucune pièce détachable, remplacer l'antenne en cas de panne
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - ELIKA700C FRACARRO

Comment installer l'antenne ELIKA700C ?

Fixez l'antenne sur un mât de 30 à 60 mm de diamètre en orientant les trous vers le bas. Dirigez-la vers le site d'émission le plus proche. Utilisez des câbles coaxiaux adaptés et assurez-vous que le mât est solidement ancré.

Quelle est la bande de fréquence supportée ?

L'antenne couvre la bande UHF de 470 à 694 MHz, correspondant aux canaux E21 à E48.

L'antenne est-elle amplifiée ?

Non, le modèle ELIKA700C est une antenne passive sans amplificateur intégré. Elle ne nécessite pas d'alimentation électrique.

Comment entretenir l'antenne ?

Nettoyez l'antenne avec un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager le revêtement.

Que faire si la réception est mauvaise ?

Vérifiez l'orientation de l'antenne, la qualité du câble coaxial et les connexions. Assurez-vous qu'il n'y a pas d'obstacles entre l'antenne et l'émetteur.

Puis-je utiliser cette antenne pour la TNT ?

Oui, l'antenne est conçue pour la réception de la Télévision Numérique Terrestre (TNT) dans la bande UHF.

Quelle est la résistance au vent ?

L'antenne supporte une charge au vent de 19 kg à 120 km/h, ce qui garantit une bonne tenue en conditions venteuses.

Comment orienter l'antenne ?

Utilisez une boussole ou une application mobile pour diriger l'antenne vers l'émetteur TV le plus proche. Ajustez l'angle vertical pour optimiser la réception.

Y a-t-il des précautions de sécurité ?

Débranchez toujours l'antenne avant toute manipulation. Évitez de l'installer près de lignes électriques et utilisez un mât bien fixé.

Où télécharger la notice ?

La notice complète est disponible gratuitement au format PDF sur le site notice-facile.com.

MODE D'EMPLOI ELIKA700C FRACARRO

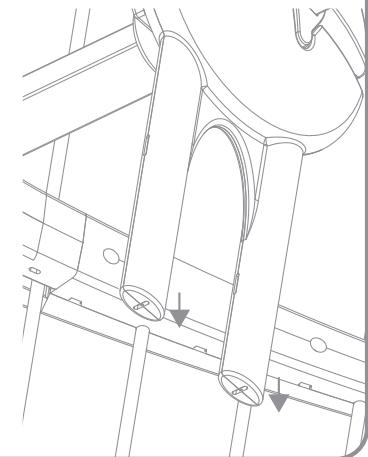

Trous orientés vers le bas

CARATTERISTICHE TECNICHE - TECHNICAL SPECIFICATIONS - CARACTERISTIQUES TECHNIQUES

		ELIKA 700 C	ELIKA PRO 700 C
CODICE / CODE / CODE		213229	213231
BANDA / BAND / DANDE	MHz	UHF 470-694	UHF 470-694
CANALI / CHANNELS / CANAUX	Ch	E21-E48	E21-E48
GUADAGNO / GAIN / GAIN	dBi	17	47
CAG / AGC / CAG	dBμV overall	-	65-80
LIVELLO USCITA / OUTPUT LEVEL / NIVEAU DE SORTIE	dBμV overall	-	98
RESISTENZA AL VENTO / WIND LOAD PRISE AU VENT	kg @120km/h	19	19
ATTACCO AL PALO / POLE MOUNT / MAXI. DU MÂT	mm	30-60	30-60
TENSIONALIMENTAZIONE / SUPPLY VOLTAGE TENSION D'ALIMENTATION	V	-	12-24
CONSUMO / CONSUMPTION / CONSOMMATION	mA	-	45
