Type de produit	Hotte décorative
Dimensions (L x P x H)	60 x 50 x 80 cm
Poids	10 kg
Débit d'air max	600 m³/h
Niveaux de puissance	3 niveaux de puissance
Type de filtre	Filtre à charbon et filtre métallique
Fonctions principales	Éclairage LED, extraction des odeurs, réduction des graisses
Alimentation électrique	220-240 V
Puissance	200 W
Entretien et nettoyage	Filtres lavables en machine, nettoyage régulier de la surface
Pièces détachées et réparabilité	Disponibilité des filtres et pièces de rechange
Sécurité	Protection contre les surcharges, conforme aux normes de sécurité électrique
Informations générales	Garantie de 2 ans, installation murale

FOIRE AUX QUESTIONS - AHIGN6600A++ AMICA

Comment installer la hotte AMICA AHIGN6600A++ ?

Pour installer la hotte, suivez les instructions du manuel d'installation fourni. Assurez-vous de respecter les dimensions recommandées et de fixer la hotte solidement au mur.

Quels sont les niveaux de bruit de la hotte AMICA AHIGN6600A++ ?

La hotte AMICA AHIGN6600A++ a un niveau sonore allant jusqu'à 65 dB en mode puissance maximale. Il est recommandé de l'utiliser à des niveaux de puissance inférieurs pour réduire le bruit.

Comment nettoyer les filtres de la hotte ?

Les filtres à graisse peuvent être nettoyés à la main ou au lave-vaisselle. Veillez à les laisser sécher complètement avant de les réinstaller.

La hotte AMICA AHIGN6600A++ est-elle équipée d'un éclairage ?

Oui, la hotte dispose d'un éclairage LED intégré pour améliorer la visibilité de votre plan de cuisson.

Quelle est la puissance d'aspiration de la hotte ?

La hotte AMICA AHIGN6600A++ a une puissance d'aspiration maximale de 650 m³/h, ce qui est adapté pour des cuisines de taille moyenne.

Puis-je utiliser la hotte sans système d'évacuation ?

Oui, la hotte peut être utilisée en mode recyclage avec des filtres à charbon, mais il est recommandé d'installer un système d'évacuation pour une efficacité optimale.

Comment régler la vitesse de la hotte ?

La hotte est équipée d'un panneau de commande qui permet de régler la vitesse des ventilateurs. Appuyez simplement sur les boutons correspondants pour augmenter ou diminuer la vitesse.

Y a-t-il une garantie pour la hotte AMICA AHIGN6600A++ ?

Oui, la hotte est généralement couverte par une garantie de 2 ans, mais veuillez vérifier les conditions spécifiques auprès du vendeur.

Comment signaler un problème avec la hotte ?

Si vous rencontrez un problème, veuillez contacter le service client d'AMICA avec votre numéro de modèle et le détail du problème pour obtenir de l'aide.

MODE D'EMPLOI AHIGN6600A++ AMICA

FR- Table des matières

INDICATIONS CONCERNANT LA SECURITE D'UTILISATION 5

DEBALLAGE 9

ÉLIMINATION DES APPAREILS USAGÉS 9

UTILISATION 10

COMMANDE DE LA HOTTE 10

MINUTERIE (ARRÉT DIFFÉRÉ DE LA HOTTE) 11

COMMANDE PAR LES GESTES 11

AUTRES INFORMATIONS IMPORTANTES RELATIVES À L'UTILISATION DE LA HOTTE 13

NETTOYAGE ET ENTRETIEN 14

ENTRETIEN 14

FILTRE A GRAISSE 14

FILTRE A CHARBON 14

ÉCLAIRAGE 14

GARANTIE, SERVICE APRÈS-VENTE 15

GARANTIE 15

NL- Inhoudsopgave

À partir d'aujourd'hui les tâches quotidiennes deviennent encore plus faciles. Cet apparéil Amica combine une capacité d'utilisation exceptionnelle à une efficacité parfaite. Àpres la lecture du mode d'emploi, l'utilisation de l' apparéil ne vous posera aucun problème.

La sécurité et la fonctionnalité de l'équipement sorti d'usine ont été soigneusement vérifiées sur les postes de contrôle avant son emballage.

Prière de dire attentivement le mode d'emploi avant la mise en fonctionnement de l'appareil. Respecter ses indications vous protégera contre toute utilisation incorrecte. Garder le mode d'emploi dans un endroit accessible.

Respecter les instructions de ce mode d'emploi afin d'éviter des accidents.

Respectueusement

Amica

INDICATIONS CONCERNANT LA SÉCURITÉ D'UTILISATION

• La hotte ne doit être utilisée qu'après avoir pris connaissance de la presente notice d'utilisation
• L'appareil n'est destiné qu'à l'utilisation dans un cadre domestique.
• Le fabricant se garde le droit d'introduire des modifications n'ayant pas d'influence sur l'exploitation générale de l'appareil.
• Le fabricant décline toute responsabilité en cas de dommages ou d'incendies provoqués par l'appareil du fait de non-respect des dispositions containues dans la presente notice d'utilisation.
• La hotte aspirante est destinée à evacuer les vapeurs de cuisson. Elle ne doit pas être utilisée à autres fins.
• L'air ne doit pas être décharge dans un conduit utilisé pour l'épuisement de vapeur d'appareils à gaz ou autres combustibles. La hotte nécessite l'installation d'un conduit d'évacuation de l'air donnant sur l'extérieur. La longueur de la conduite (le plus souvent un tuyau de 0 120 mm ou 150 mm) ne doit pas dépasser 4-5 m. La conduite d'évacuation de l'air est également nécessaire pour les hottes téléscopiques et les hottes encastrables en mode d'absorption.
• La hotte en mode de recyclage nécessite l'installation d'un filtré à charbon actif. Dans ce cas de figure, il n'est pas nécessaire dinstaller un conduit d'évacuation de l'air à l'extérieur, par contre, il est préconisé de monter un deflecteur d'air (pré sent principalement dans les hottes cheminées).
• La hôte est dotée d'un éclairage indépendant et d'un ventilateur d'extraction offrant la possibilité de régler plusieurs vitesses de rotation.
• En fonction de la version de l'appareil, la hotter est prévue à être fixée à une croison verticale au-dessus de la table de cuisson à gaz ou électrique (hottes de cheminée ou universelles); au

plafond au-dessus de la table de cuisson à gaz ou électrique (hottes Îlot); sur une cloison verticale des meubles hauts de cuisine au-dessus de la table de cuisson à gaz ou électrique (hottes téléscopiques et encastrables). Avant de procéder au montage, assurez-vous que la construction du mur / plafond est adaptée à soutenir la hotte. Certains modèles de hottes ont une masse importante.

• La hauteur de montage de l'appareil au-dessus de la plaque électrique est indiquée sur la fiche technique de l'appareil (specifications techniques). Dans le cas ou les instructions de montage pour les tables de cuisson au gaz spécifique aient une distance plus grande, celle-ci doit être prise en compte (Fig. 1).
• Il est interd it de laisser un feu ouvert sous la hotte de cuisine, en enlevant le recipient de cuisson, regler une petite flamme. Verifiez tous si la flammne ne depasse pas le bord du recipient de cuisson,eci entraine des pertes d'energie et une concentration de la chaleur indesirables.
• Les fritures effectuees sous la hotte doivent faire l'objet d'une surveillance constante, les graisses portées à très haute température peuvent s'enflammer.
• Débrancher l'appareil de la prise de courant avant toute opération de nettoyage, de remplacement du filtré ou d'entretien.
• Le filtré àGRAISSÉ de la hotte doit être nettoyé au moins une fois par mois, car sature de graissse, il pourra facilement prendre feu.
• Une ventilation convenable de la pierce doit etre prévue (amenée de l'air), lorsque la hotte de cuisine est utilisée simultanement avec des apparciels alimentés par une source d'énergie différente de l'énergie électrique (p.ex. combustibles liquides, chaudières, chauffe-eau). En cas d'utilisation simultanée de la hotte et de foyers dépendant de l'air ambient se trouvant dans la pierce, une exploitation sans danger est possible en respectant une dépression de 0,004 mbar au maximum à l'endetroit d'installation de tels apparciels (cette

consigne n'est pas applicable lorsque la hotte aspirante est utilisé en version de recyclage).

• La hotte ne doit pas servir d'un plan d'appui pour les personnes se trouvant dans la cuisine.
• La hotte doit être souvent nettoyer à l'extérieur et à l'intérieur (AU MOINS UNE FOIS PAR MOIS, en suivant les consignes relatives à l'entretien individues dans le present mode d'emploi). Il y a un risque d'incendie si le nettoyage n'est pas apporcé selon les instructions.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Il est nécessaire d'assurer la possibilité de débrancher l'appareil du secteur en retardant la fiche de la prise de courant ou en déclenchant l'interrupteur bipolaire
• Cét apparéil n'est pas conçu pour être utilisé par des personnes (y compris les enfants), à aptitudes physiques, sensorielles ou mentalles réduites ainsi que par des personnes manquant d'expérience et de connaissances à moins que cette utilisation s'effectue sous la surveillance ou en accord avec la notice d'utilisation remise par les personnes responsables de la sécurité.
• Les enfants ne doivent pas jouer avec l'appareil.
• Le nettoyage et l'entretien par l'usage ne doit pas etre effectués par des enfants sans surveillance
• Vérifiez si la tension indiquée sur la plaque signa-létique correspond aux paramètres de la section locale du secteur.
• Avant le montage, dérouler et redresser le cordon d'alimentation.
• Lors du déballage, garder les matériaux d'emballage (petits sacs polyethylene, morceaux de polystyrene, etc.) hors de portée des enfants.

• Avant de brancher la hotte au réseau électrique, assurez-vous toujours que le cordon d'alimentation a ete correctement installe et qu'il N'A PAS ete ecrase par la hotte lors des operations de montage. Ne pas brancher l'appareil à l'alimentation electrique avant la fin du montage.

• Il est interdirit d'utiliser la hotte sans filtres àGRAISSE en aluminium.

• Il est formellement interdit de flamber des alimentés sous la hotte.
• En ce qui concerne les mesures techniques et celles en matière de sécurité nécessaires pour l'évacuation des fumées, respectez imperativement les normes et la législation en vigueur émises par les autorités locales compétentes.
• Le serrage trop faible des vis et des éléments de fixation par rapport aux instructions applicables presente des risques pour la santé et la vie humaine.
• Les hottes suspendues fonctionnent uniquement en mode d'absorption des odeurs
• ATTENTION! Ne pas suivre les instructions pour l'installation des vis ou dispositifs de fixation peut entrainer des dangers électriques.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'illes (si elles) sont correctement surveillement (e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Cét apparéil peut être utilisé par des enfants âgés de 8 ans ou plus, par des personnes avec des capacities motrices, sensorielles ou mentales réduites et par des personnes dénuées d'expérience ou de connaissance de l'équipement uniquement si elles se trouvent sous surveillance et qu'elles aient été instruitemes au paravant au sujet de l'exploitation de l' apparéil de façon sure et qu'elles connaissent les dangiers liés à l'exploitation de l' apparéil. Les enfants ne devraient pas journer avec l' apparéil. Le nettoyage et la maintenance de l' apparéil ne devraient pas été effectuels par des enfants à moins qu'ils n'aient fini leurs 8 ans et ne soient surveillés par une personne appropriée.

DéBALLAGE

Pour son transport, l'appareil a eté emballe afin de le protégger contre les endommagements. Àpres déballage de l'appareil, prière d'éliminer les éléments de l'emballage d'une façon non nuisible à l'environnement.

Tous les matériaux utilisés pour l'emballage sont inoffensifs pour l'envi-recyclables à 100% (ils sont marqués le propre)

Attention! Lors du déballage, garder les matériaux d'emballage (petits sacs polyéthylène, morceaux de polystyrene, etc.) hors de portée des enfants.

ÉLIMINATION DES APPAREILS USAGÉS

Cet apparéil est marqué par le symbole du contèur à déchets, rayé, conformément à la Directive Européenne 2012/19/CE. Ce symbole signale que le produit, après sa période d'utilisation, ne pourra pas être éliminé avec d'autres déchets menagers.

L'utilisateur est obligé de le rendre, le collecte des apparciels électriques et l'usages. De tels points de collecte sont sur par les communes, certains magasins, de ramassage des déchets.

Respecter les régles d'élimination des appareils électriques et électroniques permet d'éviter des conséquences nuisibles à la santé humaine et à l'environnement naturel, à cause de la possibilité de présence de constituants dangereux ou de transformations inappropriées à ce type d'appareil.

UTILISATION

Commande de la hotte

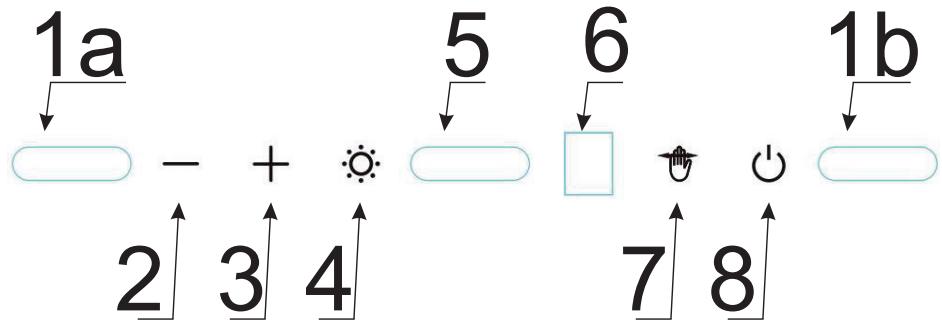

Le panneau de commande de la hotte est presenté sur le dessin 4, pour rappel, il est également presenté ci-dessous :

L'appareil est équipé d'un capteur de commande par les gestes (1a, 1b, 5) et d'un écran d'affichage LCD (6).

Le panneau de commande dispose de touches sensitives. Leurs fonctions sont décrites ci-dessous :

2- Touche sensitive de baisse de la vitesse d'un niveau
3- Touche sensitive d'augmentation de la vitesse d'un niveau
4- Touche sensitive de commande de l'éclairage
7- Touche sensitive de commande des gestes
8- Touche sensitive on/off (mise en marche et arrêt de l'appareil)

Après le branchement de l'appareil à l'alimentation électrique, tous les symboles s'illuminent brièvement en blanc. La hotte passée en mode arrêt.

Pourmettre en marche I'appareil,appuyer sur la touche sensitive

Réglage des vitesses :

• Faible vitesse (1). Utiliser cette vitesse pour une petite quantité de fumée.
• Vitesses moyennes (2). Utiliser cette vitesse pour une quantité de fumée moyenne, par exemple lors de la cuisson de plusieurs plats en même temps.
  Vitesse supérieure (3). Utiliser cette vitesse pour la plus grande quantité de fumée, par exemple lors de la friture ou de la grillade.

Les vitesse peuvent être changées à l'aide des touches sensitives + et -.

Pour éteindre la turbine de l'appareil, appuyer sur la touche sensitive quand la vitesse est active.

Appuyer sur la touche sensitive pour allumer / éteindre l'éclairage.

Minuterie (arrêt différé de la hotte)

Cette fonction permet l'arrêt différé du moteur de la hotte. Utiliser cette fonction après la cuisson, pour aérer la pièce et evacuer les fumées. Pour activer la fonction d'arrêt différé de la hotte quand l'appareil est en mode travail, appuyer sur la touche sensitive — et la mainenir pressée pendant 5 secondes. La vitesse réglée affichée sur l'écran LCD commence à clignoter, ce qui signifie que la fonction d'arrêt différé a été activée. La hotte s'éteint automatiquement après 15 minutes.

Commande par les gestes

Après le branchement de l'appareil à l'alimentation, la fonction de commande par les gestes est active, ce qui est signalé par la touche sensitive de commande par les gestes qui est éclairée. Pour désactiver la fonction de commande par les gestes, appuyer sur la touche sensitive Pour de nouveau activer la fonction de commande par les gestes, appuyer de nouveau sur la touche sensitive

À l'aide des gestes, vous pouvez commander la vitesse de la turbine de la hotte et l'éclairage. Lorsque la fonction de commande par les gestes est activée, vous pouvez toujours utiliser les touches sensitives.

La commande par les gestes fonctionne correctement quand les gestes sont fait avec la main ouverte) une distance d'environ 10 cm de la surface du panneau de commande.

Note : Avec le réglage de la vitesse correspondante de la turbine, le geste de la main doit aussi aller sur les capteurs (Figure 1a et 1b). La zone au-dessus de laquelle doit se faire le geste de la main est indiquée sur les figures plus loin dans le mode d'emploi.

Quand l'activation d'une vitesse donnée (par exemple 3) demande d'effectuer quelques gestes de la main, le mouvement de retour doit se faire plus loin du panneau de commande ou de manière à éviter les capteurs. Les gestes ne peuvent pas être trop rapides. Un simple geste de la main devrait durer environ 1 seconde.

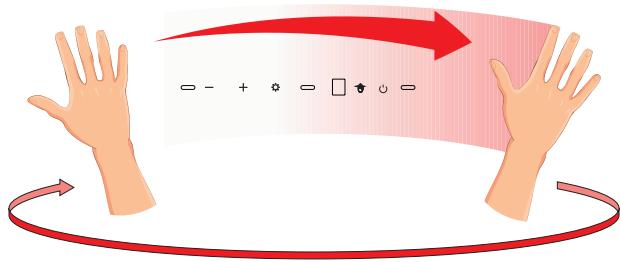

Pour allumer la turbine de l'appareil ou augmenter la vitesse, passez votre main de gauche à droite plusieurs fois. À chaque geste de la main, l'écran affiche la vitesse en cours en cycle 1/2/3/1/2...

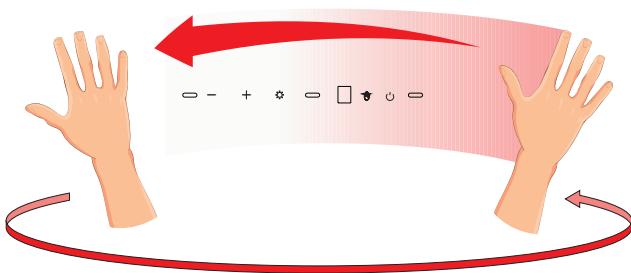

Pour activer l'arrêt différé, faire un geste de la main de croite à gauche. La vitesse réglée affichée sur l'écran LCD commence à clignoter, ce qui signifie que la fonction d'arrêt différé a été activée. Pour éteindre la turbine de l'appareil, refaire un geste de la main de croite à gauche. (la fonction de commande par les gestes reste active).

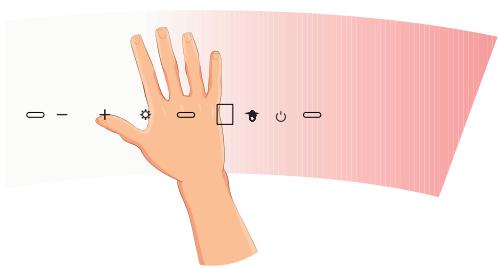

Pour activer ou désactiver l'éclairage, couvrir avec la main le capteur 5 (tener la main à une distance d'env. 10 cm du panneau).

Autres informations importantes relatives à l'utilisation de la hotte

Fonctionnement en mode recyclage: Dans ce mode de fonctionnement, l'air filtré returne dans la pierce par les orifices précuvas à cet effet. Ce réglage nécessite le montage d'un filtré à charbon et d'un élément d'orientation de l'air (disponibilité selon les modèles,présent principalement dans les hottes cheminées).

Fonctionnement en mode évacuation: Lors du fonctionnement en mode évacuation, l'air est sorti vers l'extérieur à travers un conduit d'évacuation spécial. Pour une utilisation sur ce mode, retirez le filtré à charbon s'il y en a. La hotte est raccordée à une bouche d'évacuation de l'air vers l'extérieur à travers un tuyau rigide ou flexible d'un diamètre de 150 ou 120mm et des colliers de serrage appropriés que vous pouvez acquérir dans un magasin spécialisé. Le raccordement doit être confié à un technician qualifié.

Vitesses du ventilateur : Les vitesses minimale et moyenne sont utilisées en conditions normales et à des intensités faibles de vapeurs, par contre la vitesse maximale ne doit être utilisée qu'en cas de vapeurs de cuisson intenses, p.ex. les fritures ou grillades.

Remarque (uniquement pour les hottes universelles): La construction des hottes universelles nécessite un changement manuel du mode de fonctionnement. La méthode de changement du mode est représentée sur le dessin 8. Si le dessin n'est pasprésent dans le présente mode d'emploi, cette hotte n'est pas concernée par cette remarque.

Remarque (uniquement pour les hottes encastrables et téléscopiques): Les hottes encastrables et téléscopiques fonctionnant en mode recyclage nécessitant l'installation d'un tuyau d'évacuation de l'air. L'autre bout du tuyau doit être orienté vers la cuisine, l'air filtré sera amné par ce bout.

Attention : Les hottes suspendues (ou ilôt) fonctionnent uniquement en mode recyclage.

NETTOYAGE ET ENTRETIEN

Entretien

Un entretien et un nettoyage réguliers de l'appareil garantiront le bon fonctionnement de la hotte et prolongeront sa durée de vie. Apportez unsoon particulier au nettoyage et au remplacement du filtré àGRAisse et du filtré àcharbon actif conformément aux prescriptions du fabricant.

N'utilisez ni chiffons ni éponges mouillés ni jets d'eau.
- N'utilisez ni solvants, ni alcool car ils peuvent ternir les surfaces peintes.
- N'utilise pas de substances caustiques, en particulier pour le nettoyage des surfaces en acier inoxydable.
- N'utilisez pas de chiffons durs, abrasifs
- Il est préconisé de vous servir d'un chiffon humide et de nettoyants neutres.

F literature àGRAISSE

En cas de fonctionnement normal de la hotte, le filtré àGRAISSSE doit être nettoyé tous les mois, au lave-vaisselle ou manuellement avec du détergent ou du savon liquide doux.

Le démontage du filtré àGRAISSÉ estprésenté sur la figure 5.

Attention: ÀpRES plusieurs lavages au lave-vaisselle, la couleur du filtrer en aluminium pourra changer. Le changement de la couleur n'indique pas une anomalie ou la nécessité de son remplacement.

Pour certains modèles de hôtes, des filtres acryliques sont installés.

Remplacez le filtré au moins tous les 2 mois ou plus fraisment en cas d'utilisation particulièrement intensive.

Filtre à charbon

Le filtré à charbon ne peut être utilisé que lorsque la hotte n'est pas raccordée au conduit de ventilation. Le filtré à charbon actif est capable d'absorber des odeurs de cuisson jusqu'à saturation. Le filtré n'est ni livable ni régénéerable et il doit être remplace au moins tous les 3-4 mois ou plus fraisment en cas d'utilisation particulièrement intensive.

Le démontage du filtré à charbon estprésenté sur la figure 6.

Éclairage

Utilisez des ampoules / lampes halogènes / modules à diodes dont les paramètres sont identiques à ceux des lampes installés en usine. Le remplacement des lampes estprésenté sur la figure 7. Si le dessin n'est pas liéven dans le présence mode d'emploi, le module d'éclairage doit être remplaçé uniquement par un service agréé.

GARANTIE, SERVICE APRES-VENTE

Garantie

Service de garantie selon la carte de garantie. Le fabricant n'est responsable d'aucun dommage provoque par une utilisation inappropriee du produit.

Service

• Le fabricant suggère de faire réaliser toute réparation et tout réglage par le Service Interventions ou un centre agréé du fabricant. Pour des raisons de sécurité, il est interdit de réparer vous-même l'appareil.
• Les réparations réalisées par des personnes sans les compétences exigées peuvent constituer un grave danger pour les utilisateurs de l'appareil.
• La période minimale de la garantie sur l'appareil, offerte par le fabri-cant, l'importateur ou le distributeur agre est indiquée sur la carte de garantie.
  L'appareil perd sa garantie suite a des transformations, des adaptations, la rupture des scelles ou de tout autre dispositif de sécurité ou de leurs éléments ainsi que suite a toute intervention qui n'est pas conforme aux consignes du mode d'emploi.

Demande de réparation et soutien en cas de défaillance

Si l'appareil nécessite une réparation, contactez le service. Les coordonnées du service et le numero de contact sont indiqués sur la carte de garantie. Avant tout contact, veuillez préparer le numero de série de l'appareil que vous pouvez追寻er sur la plaque signalétique. Pour facilititer les choses, veuillez le recopier ci-dessous :

Déclaration du fabricant

Par la presente le fabricant déclare que le produit est conforme à toutes les principales dispositions exigées par les directives de la communauté Européenne:

• directive Basse Tension 2014/35/CE
• directive Compatabilité electromagnetique 2014/30/CE
• directive 2009/125/CE
• directive RoHS 2011/65/CE

et c'est le pourquoi le produit est désigné par le symbol C€ ainsi qu'une déclaration de la conformité accessible aux organes charges de la surveillance du marché a été délivrée.
