Lumen / Lumina / Plane - Hotte decorative murale FALMEC - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Lumen / Lumina / Plane FALMEC au format PDF.
| Type de produit | Hotte décorative murale |
| Marque | FALMEC |
| Modèles compatibles | Lumen, Lumina, Plane |
| Alimentation électrique | 220-240 V / 50-60 Hz |
| Nombre de vitesses | 4 (dont vitesse 4 temporisée) |
| Fonction arrêt automatique | Oui (Timer 15 minutes) |
| Fonction 24h (Lumina NRS) | Cycle 1h ON / 3h OFF |
| Éclairage | LED (Lumen, Plane) ou fluorescent (Lumina) |
| Type de commande | Électronique tactile |
| Filtre métallique anti-graisse | Lavable, nettoyage après 30 h d'utilisation |
| Filtre à charbon actif (optionnel) | Pour version recirculation, régénération possible |
| Type d'évacuation | Extérieure (aspirante) ou recirculation (filtrante) |
| Distance minimale au-dessus d'une plaque à gaz | 65 cm (25,6 pouces) |
| Matériau principal | Acier inoxydable brossé, verre (panneaux) |
| Alarme entretien filtres | LED rouge fixe après 30 h |
| Réinitialisation alarme | Appuyer 3 secondes sur touche ON/OFF ou 24h |
| Sécurité | Arrêt moteur si défaut, mise à la terre obligatoire |
| Poids maximum supporté (étagère) | 1,5 kg |
| Nombre de pages de la notice | 76 |
| Langues disponibles | Multilingue (français inclus) |
FOIRE AUX QUESTIONS - Lumen / Lumina / Plane FALMEC
Questions des utilisateurs sur Lumen / Lumina / Plane FALMEC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte decorative murale au format PDF gratuitement ! Retrouvez votre notice Lumen / Lumina / Plane - FALMEC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Lumen / Lumina / Plane de la marque FALMEC.

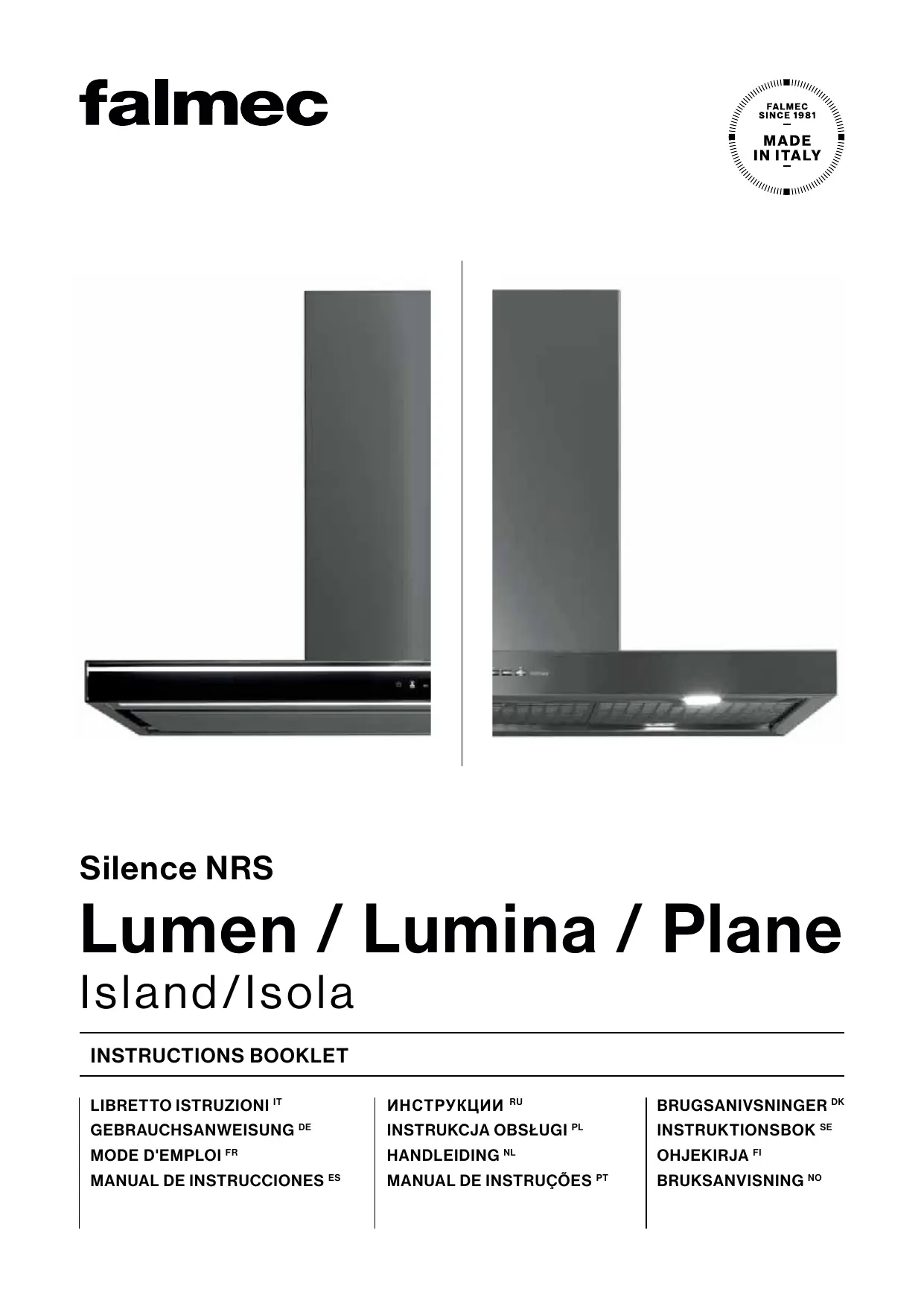

MODE D'EMPLOI Lumen / Lumina / Plane FALMEC
FR - Mesures pour l'installation.
PT - Medidas para a instalacao.
Le travail d'installation doit être effectué par des installateurs compétents et quali
fiés, conformément aux indications du pré
sent manuel et en respectant les normes en vigeur.
Si le cable d'alimentation ou d'autres composants sont endommages, la hotte NE doit PAS être utilisée : débrancher la hotte de l'alimentation électrique et contacter le revendeur ou un Centre d'Assistance technique agréé pour la réparation.
Ne pas modifier la structure électrique, mecanique et fonctionnelle de l'appareil.
Ne pas tenter d'effectuer soi-même des réparations ou des remplacements : les interventions effectuees par des personnes non compétentes et non qualifiées peuvent provoquer des dommages, évientuèlement très graves, à des choses et/ou à des personnes, non couverts par la garantie du Fabricant.
MISES EN GARDE POUR L'INSTALLATEUR
SECURITÉ TECHNIQUE
! Avant d'installer la hotte, contrôle l'intégrité et la fonctionnalité de chaque partie : en cas de constatation d'anomalies, ne pas procéder à l'installation et contacter le Revendeur.
En cas de constatation d'un défaut esthétique, la hotte NE doit PAS être installée; la remetre dans son emballage d'origine et contacter le Revendeur.
Après son installation, aucune réclamation ne sera acceptée pour des défauts esthétiques.
Pendant l'installation, toujours utiliser des équipements de protection individuelle (ex.: des chaussures de sécurité) et adopter un comportement prudent et correct.
Le kit de fixation (vis et chevilles) fourni avec la hotter est utilisable uniquement sur des murs en maconnerie : s'il faut installer la hotter sur des murs de matérieliau différent, évaluer d'autres systèmes de fixation en tenant compte de la résistance du mur et du poids de la hotte (indiqué à la page 2).
Tenir compte du fait que l'installation avec des systèmes de fixation différents de ceux fournis ou non conformes peut composer des risques de nature électrique et de tenue mécanique.
Ne pas installer la hotte à l'extérieur et ne pas l'exposer à des agents atmosphériques (pluie, vent, etc.).
SECURITE ÉLECTRIQUE
Le circuitélectrique, auquel est reliée la hotte, doit être aux normes et muni d'un raccordement à la terre, conformément aux normes de sécurité du pays d'utilisation ; il doit en outre être conforme aux normes européennes sur l'antiparasite radio.
Avant d'installer la hotte, s'assurer que la tension du secteur correspond à cette reportée sur la plaque qui se trouve à l'intérieur de la hotte.
La prise utilisée pour le branchement électrique doit être facilement accessible avec l'appareil installé : si cela n'était pas possible, prévoir un interrupteur général pour déconnecter la hotte en cas de besoin.
Toute modification de l'installation électrique devra etre uniquement effectuée par un electricien qualifie. La longueur maximum de la vis de fixation de la cheminée (fournie par le fabricant) est de 13 mm. L'utilisation de vis non conformes avec les prsentes instructions peut compter des risques de nature电量ique.
En cas de dysfonctionnements de l'appareil, ne pastenter de résoudre personnellement le problème, mais contacter le revendeur ou un Centre d'Assistance agrée pour la réparation.
! Pendant l'installation de la hotte, débrancher l'appareil en retardant la prise ou en agissant sur l'interrupteur général.
SECURITE ÉVACUATION DES FUMÉES
Ne pas raccorder l'appareil aux conduits d'évacuation des fumées produites par la combustion (par ex. chaudières, cheminées, etc.)
Avant l'installation de la hotte, s'assurer que toutes les normes en vigueur sur l'évacuation de l'air à l'extérieur de la piece sont respectées.
Déviation pour l'Australie et la Nouvelle Zélande: Les hottes de cuisine et les autres aspirateurs des fumées de cuisson peuvent nuire au bon fonctionnement des apparêls qui brûlent du gaz ou d'autres combustibles (y compris ceux qui se trouvent dans d'autres pieces) en raison du reflux des gaz de combustion. Ces gaz peuvent potentiellement entrainer une intoxication au monoxyde de carbone. Àpres l'installation d'une hotte de cuisine ou d'un autre aspirateur des fumées de cuisson, le fonctionnement des apparêls à gaz canalié doit être testé par une personne compétente pour vérifier l'absence de reflux des gaz de combustion.
(AS/NZS 60335.2.31:2013/A4:2020).
MISES EN GARDE POUR L'UTILISATEUR
! Ces mises en garde ont ete reredigees pour voite sccurite et pour celte d'autrui, nos yous prions donc de dire attentiontuite toutes les parties de ce manuel avant d'utiliser l'appareil ou de le nettoyer.
Le fabricant decline toute responsabilité pour déventuels dommages, directs ou indirects, pouvant être causés aux personnes, aux choses et aux animaux domestiques, suite au non-respect des mises en garde de sécurité indiquées dans ce manuel. Il est très important que ce manuel d'instructions soit conservé avec l'appareil pour toute consultation future.
Si l'appareil avait etre vendu ou transfere a une autre personne, s'assurer que le manuel soit remis avec celui-ci, de maniere a ce que le nouvel utiliseur puisse connaître le fonctionnement de la hotte et des mises en garde relatives.
Après l'installation des hottes en acier inox, il est nécessaire d'effectuer le nettoyage de celles-ci pour-retirer les résidus de colle de la protection et les taches eventuelles de graisse et d'huile qui, si on ne les enlève pas, peuvent être cause de détérioration irréversible de la surface de la hotte. Pour cette opération, le fabricant conseille d'utiliser les serviettes fournies, disponibles même à l'achat.
Exiger des pieces de rechange originales.
DESTINATION D'UTILISATION
L'appareil est destiné, seulement et exclusivement, pour l'aspiration de fumées générées par la cuisson d'aliments en milieu domestique, non professionnel : toute autre utilisation différente de celle-ci est imprepre et peut provoquer des dommages à des personnes, choses et animaux domestiques, et dégage le Fabricant de toute responsabilité.
L'appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dépourvues d'expérience ou de connaissances nécessaires, pourvu qu'ils soient sous surveillance ou bien après qu'ils aient reçu les instructions relatives à une'utilisation sure de l'appareil et qu'ils aient compris les dangers correspondants.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance destinés à être effectués par l'utilisateur ne doivent pas être effectuels par des enfants sans surveillance.
MISES EN GARDE POUR L'UTILISATION ET LE NETTOYAGE
Avant de procéder à toute opération de nettoyage ou d'entretien, désactiver l'appareil en enlevant la fiche ou en agissant sur l'interrupteur général.
Ne pas utiliser la hotte avec les mains mouillées ou les pieds nus.
Contrôler toujours que toutes les parties électriques (lumières, aspirateur) soient éteintes lorsque l'appareil n'est pas utilisé.
Le poids maximum total d'eventuels objects positionnées ou suspendus (ou c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.
Contrôler les friteusespendant l'utilisation:l'huile surchauffée pourrait s'enflammer.
Ne pas allumer de flames nods sous la hotte.
Ne pas cuisiner avec une flamme nue sous la hotte.
Ne jamais utiliser la hotte sans les filtres métalliques anti-graisse ; dans ce cas, laGRAisse et la saleté se déposeraient dans l'appareil et compromèttait son fonctionnement.
Des parties accessibles de la hotte peuvent etre chaudes si elles sont utilisées avec des apparciils de cuisson.
Ne pas effectuer d'opérations de nettoyage si des parties de la hotte sont encore chaudes.
Si le nettoyage n'est pas mené conformément aux modalités et avec les produits indiqués dans leprésent manuel, un risque d'incendie est possible.
Couper l'interrupteur général si l'appareil n'est pas utilisé pendant de longues périodes.
En cas d'utilisation simultanée avec d'autres éléments (chaudières, poêles, cheminées, etc.) alimentés au gaz ou avec d'autres combustibles, pourvoir à une ventilation
adéquate du local où s'effectue l'aspiration de la fumée, conformément aux normes en vigueur.
INSTALLATION
partie réservée uniquement à un personnel qualifié
Avant d'effectuer l'installation de la hotte, dire attentivement le chap. « CONSIGNES DE SECURITE ET MISES EN GARDE »
CHARACTERISTIQUES TECHNIQUES
Les données techniques de l'appareil sont reportées sur des étiquettes placées à l'intérieur de la hotte.
POSITIONNEMENT
La distance minimum entre la partie la plus haute de l'appareil de cuisson et la partie la plus basse de la hotte de cuisine est indiquée dans les instructions de montage.
En général, quand la hotte de cuisine est située au-dessus d'un plan de cuisson à gaz, cette distance doit être d'au moins 65~cm (25,6"). Cependant, sur la base de la norme EN60335-2-31, la distance minimum entre le plan de cuisson et la partie inférieure de la hotte peut être réduite à la hauteur indiquée dans les instructions de montage.
Si les instructions de la table de cuisson au gaz spécifique une distance supérieure, il faut en tener compte.
Ne pas installer la hotter à l'extérieur et ne pas l'exposer à des agents atmosphériques (pluie, vent, etc.).
BRANCHEMENT ÉLECTRIQUE
(partie réservée uniquement à un personnel qualifié)
Avant d'effectuer toute opération sur la hotte, débrancher l'appareil du réseau électricque.
Veiller à ce que les fils électriques à l'intérieur de la hotte ne soient branchés ou coupés :
Dans le cas contraire, contacter le Centre d'Assistance le plus proche.
Pour le raccordement électriche contacter un personnel qualifié.
Le raccordement doit être effectué conformément aux dispositions de loi en vigueur.
Avant de raccorder la hotte au réseau électrique, contrôle que :
- la tension du secteur corresponde à celle reportée sur la plaque des données qui se trouve à l'intérieur de la hotte;
- le circuit électrique soit aux normes et puisse supporter la charge de l'appareil (voir la plaque des caractéristiques techniques située à l'intérieur de la hotte);
- la fiche et le cable d'alimentation ne rentrent pas en contact avec des températures supérieures à 70^ ;
- l'installation d'alimentation soit munie d'un raccordement à la terre efficace et correct, conformément aux normes en vigueur;
- la prise utilisée pour le branchement soit facilement accessible, une fois la hotte installée.
En cas d'
- appeareils équipés d'un cable sans fiche : la fiche à utiliser doit être du type « normalisé ». Les fil doivent être raccordés de la manière suivante : le fil jaune-vert doit pour la mise à la terre, le fil bleu pour le neutre et le fil marron pour la phase.
La fiche doit être raccordée à une prise de sécurité ajustée. - appeareil fixe dépourvu de cable d'alimentation et de fiche ou d'un autre dispositif qui assure la déconnexion du réseau, avec une distance d'ouverture des contacts permettant la déconnexion complète dans les conditions de la catégorie de surtension III.
Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation conformément aux règles d'installation.
Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupteur.
Le Fabricant décline toute responsabilité si les normes de sécurité ne sont pas respectées.
ÉVACUATION DES FUMÉES
HOTTE à ÉVACUATION EXTERIEURE (ASPIRANTE)
Dans cette version, les fumées et les vapeurs sont envoyées vers l'extérieur à travers un tuyau d'évacuation.
À cette fin, le raccord de sortie de la hotte doit être raccordé par un tuyau à une sortie extérieure.
Le tuyau de sortie doit avoir :
- un diamètre égal ou supérieur à celui du raccord de la hotte.
- une légère inclinaison vers le bas (chute) dans les tronçons horizontally pour éviter que la condensation ne reflue dans le moteur.
- un nombre de coudes réduit au minimum (pas plus de 3).
- une longueur de conduit réduite au minimum pour éviter toute vibration et réduire la capacité aspirante de la hotte.
Il est nécessaire d'isoler la tuyauterie si elle passe par des endroits non chauffés.
Pour empêcher les retours d'air de l'extérieur, un clapet de non return est installé en présence des moteurs avec 800m3 / h ou supérieurs.
Déviation pour l'Allemagne:
quand la hotte de la cuisine et des appeareils alimentés avec une énergie différente de l'énergie électrique sont en fonction simultanément, la pression négative dans la piece ne doit pas dépasser 4 Pa (4 x 10-5 bars).
HOTTE À RECIRCULATION INTÉRIEURE (FILTRANTE)
Dans cette version, l'air passée à travers les filtres au charbon-zéolite (optionnelle) pour être purifié et est recyclé dans lapiece.
Contrôler que les filtres au charbon actif soient montés sur la hotte, sinon les appliquer comme indiqué dans les instructions de montage.
Dans cette version, le clapet de non retour ne doit pas etre monte : le retirer s'il est present sur le raccord de sortie de d'air du moteur.
INSTRUCTIONS DE MONTAGE
partie réservée uniquement à un personnel qualifié
La hotte peut être installée selon diverses configurations. Les phases de montage génériques valent pour toutes les installations ; par contre, la où il est spécifique, suivre les phases correspondant à la configuration désirée.
FONCTIONNEMENT
QUAND FAUT-IL ALLUMER LA HOTTE ?
Allumer la hotte au moins une minute avant de commencer à cuisiner pour canaliser les fumées et les vapeurs vers la surface d'aspiration.
Au terme de la cuisson, laisser la hotte en fonction jusqu'à l'aspiration complète de toutes les vapeurs et odeurs : grâce à la fonction Timer, il est possible de programmer l'arrêt automatique de la hotte au bout de 15 minutes de fonctionnement.
I vitesse : maintient l'air pur avec de faibles consommations d'électricité.
Il vitesse : conditions normales d'utilisation.
III vitesse: presence de fortes odeurs et vapeurs.
IV vitesse : élimination rapide des odeurs et vapeurs.
QUAND LAYER OU CHANGER LES FiltRES?
Les filtres métalliques doivent être lavés après 30 heures d'utilisation.
Pour toute information supplémentaire, voir le chap. « ENTRETIEN »
COMMANDE ÉLECTRONIQUE (LUMEN NRS / PLANE NRS)
| + | + | - |
| Mateur ON/OFF | ||
| + | Augmentation de la vitesse de 1 à 4La vitesse 4 n'est activée que pendant quelques minutes, puis la vitesse 3 s'active. | Les vitesse sont signalées par les lampes LED prsentes sur les touches : |
| Vitesse 1 | ||
| Vitesse 2 | ||
| - | Diminution de la vitesse de 4 à 1 | Vitesse 3 |
| Vitesse 4 | ||
| (LED « + » clignotante) | ||
| Allumage / extinction lumière | ||
| TIMER (LED rouge clignotante)Arrêt automatique après 15 min.La fonction se désactive (LED rouge éteinte) si :- Vous appuyez une autre fois sur la touche TIMER (*) - Si vous appuyez sur la touche ON/OFF (*)ALARME FILTRES (LED rouge fixe avec (*) off)Entretien des filtres anti-graisse après environ 30 heures d'utilisation.Enfoncer (*) pendant 3 secondes pour remettre le compteur à zéro. | ||
TABLEAU TACTILE DES COMMANDES (LUMINA NRS)
| 24h 24h 24h 24h | ON/OFF (LED fixe) Marche/arrêt moteur et Vit1. ON/OFF (LED clignotante) Appuyer pendant plus de 3 secondes pour activer le cycle 24h (1h ON -> 3h OFF -> 1h ON) La fonction se désactive si: - On étant le moteur (touche 24h). - Àprous 24h |
| = | Activation Vitesse 2 |
| = | Activation Vitesse 3 |
| = | Activation Vitesse 4 seulement pendant quelques minutes, puis la vitesse 3 s'active. |
| = | Allumage / extinction lumière |
| = | TIMER (LED clignotante) Arrêt automatique après 15 min. La fonction se désactive (LED éteinte) si: - On étant le moteur (touche 24h). - On fait varier la vitesse. ALARME FiltRES (LED fixe avec moteur OFF 24h) Entretien des filtres anti-graisse après environ 30 heures d'utilisation. Enfoncer pendant 3 secondes pour remettre le compteur à zéro. |
Si le boitier de commande est totalment inactif, avant de contacter le service d'Assistance technique, couper momentanément (environ 5") l'alimentation electrique de l'appareil electroménager, de préférence de l'interrupteur général, pour rétablier le fonctionnement normal.
Si cette opération ne s'avère pas efficace, contacter le service d'Assistance technique.
ENTRETIEN
Avant de procéder à toute opération de nettoyage ou d'entre-tien, désactiver l'appareil en enlevant la fiche ou en agissant sur l'interrupteur général.
Il ne faut pas utiliser de détergents contenant des substances abrasives, acides ou corrosives, ni de chiffons ayant des surfaces réches.
Un entretien constant garantit un bon fonctionnement et un bon rendement dans le temps.
Il faut accorder une attention particulière aux filtres métalliques anti-graisse : le nettoyage liéquant des filtres et de leurs supports fait en sorte que les graisses inflammables ne s'accumulent pas.
NETTOYAGE DES SURFACES EXTERNES
Il est conseilé de nettoyer les surfaces externes de la hotte au moins tous les 15 jours afin d'éviter que les substances huileuses ou grasses ne puissant les attaquer. Pour le nettoyage de la hotte, réalisée en acier inox brossé, le Fabricant conseille l'utilisation des serviettes « Magic Steel »
Sinon, pour tous les autres types de surface, le nettoyage doit être effectué en utilisant un chiffon humide légèrement improugné d'un détergent liquide neutre. Terminer le nettoyage en rincant et en essuyant soigneusement avec des chiffons doux.
Ne pas utiliser trop d'eau à proximé du tableau de commande et des dispositifs d'éclairage pour éviter que l'humiditéatteigne des parties électroniques.
Le nettoyage des panneaux en verre doit etre effectue uniquement avec des détergents spécifiques non corrosifs ni abrasifs avec un chiffon doux.
Le Fabricant decline toute responsabilité si ces instructions ne sont pas respectées.
NETTOYAGE DES SURFACES INTERNES
Il est interdirit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte, avec des liquides ou des solvants.
Pour les parties métalliques internes, consulter le paragraphe précédent.
FILTRES METALLIQUES ANTI-GRAISSE
Il est conseilé de laver souvent les filtres métalliques (au moins tous les mois) en les laissant tremper pendant une heures environ dans de l'eau bouillante avec du produit saisselle, en évitant de les plier.
Ne pas utiliser de détergents corrosifs, acides ou alcalins.
Les rincer soigneusement et attendre qu'ils soient bien secs avant de les remonter.
Le lavage en lave-vaisse est permitted, mais il pourrait ternir le matériel des filtres : pour réduire cet inconvenient, utiliser des lavages à basses températures (55°C max.).
Pour l'extraction et l'introduction des filtres métalliques anti-graisse, voir les instructions de montage.
En condition d'utilisation normale, il est conseilé de régénérer le filtré charbonzéolite tous les 18 mois et de le remplacer après 3 ans. Pour le régénérer, il suffit de l'insérer dans un four domestique normal à une température de 200^ pendant environ 1 heures.
Attendre que le filtr se soit refroidi avant de le remonter.
ÉCLAIRAGE (LUMEN NRS)
a hotte est équipée d'un éclairage à led à haute efficacité, à basse consommation et à durée très élevé en conditions d'utilisation normaux.
En cas de panne, contacter le revendeur ou un Centre d'Assistance agrée pour la réparation.

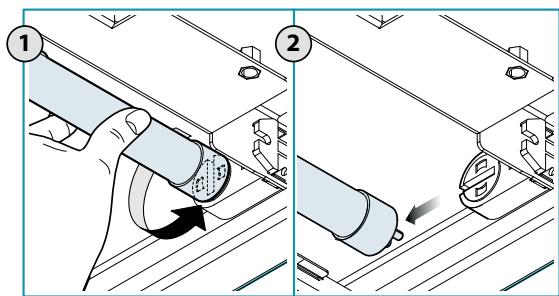

ÉCLAIRAGE (LUMINA NRS)
La hotte est dotée d'éclairage à travers une lampe fluorescente.
Si son remplacement s'avertait nécessaire, proceder comme sur la figure.
ÉCLAIRAGE (PLANE NRS)
La hotte est équipée d'un éclairage par des spots LED à haute efficacité, bassé consommation et durée très élevé en conditions d'utilisation normale.
S'il faut remplaçer le spot,procéder comme sur la figure.
ÉLIMINATION EN FIN DE VIE
Le symbole de la poubelle barree reporte sur l'appareil en sua tive possession indique que le produit est un DEEE, c'est-à-dire un « Dechet derivant d'Equipements Électriques et Électroniques » et, par consé
quent, il ne doit pas être jeté dans la poubelle non sélective (c'est-à-dire avec les « déchets urbains mixtes »), mais il doit être géré séparément afin d'être soumis aux opérations spécifiques pour sa réutilisation ou bien à un traitement spécifique, pour enlever et eliminer en toute sécurité toute substance néfaste pour l'environnement et extraire les matières premières pouvant être recyclées. L'élimination correcte de ce produit contribuera à sauvégarder de précieuses ressources et à éviter de potentiels/effects négatifs pour la santé de l'homme et pour l'environnement, qui pourrait être causés par une élimination inappropriée des déchets.
Nous vous prions de contacter les autorités locales pour de plus amples détails sur le point d'élimination désigné le plus proche. Des amendes pourraient être appliquées pour l'élimination incorrecte de ces déchets, conformément à la législation nationale.
INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS DE L'UNION EUROPÉENNE
La directive communautaire sur les appareils DEEE a ete transposee en mode different par chaque nation, par consequent si l'on souhaite eliminer cet appareil nos conseillons de contacter les autorites locales ou le revendeur pour demander la methode d'elimination correcte.
INFORMATIONS SUR L'ELIMINATION DANS LES PAYS QUI N'APPARTIENNENT PAS À L'UNION EUROPEENNE
Le symbole de la poubelle barree est valable seulement dans l'Union Européenne: si I'on souhaite éliminer cet appeareil dans d'autres pays, nous conseillons de contacter les autorités locales ou le revendeur pour demander la méthode d'élimination correcte.
ATTENTION!
Le Fabriquant se reserve le droit d'apporter des modifications aux apparéils à tout moment et sans préavis. L'impression, la traduction et la reproduction, même partielle, du present manuel doivent être autorisées par le Fabricant.
Les informations techniques, les représentations graphiques et les specifications prsentes dans ce manuel sont indicatives et non divulguables.
La langue de réduction du manuel est l'italien, le Fabricant n'est pas responsable d'eventuelles erreurs de transcription ou de traduction.
