MODE D'EMPLOI TWISTER2130 FALMEC
A = Trous pour fixation de I'etrier au plafond
B = Trous pour passage des câbles de support
C = Trous pour fixation du couvercle de fermeture
ES
A = Trous pour fixation de l'étrier au mur
B = Vis pour le réglage perpendicular de la hotte
C = Trou pour vis de sécurité
ES
Le travail d'installation doit être effectué par des installateurs compétents et qualifiés, conformément aux indications du present manuel et en respectant les normes en vigueur.
Si le cable d'alimentation ou d'autres composants sont endommages, la hotte NE doit PAS être utilisée : débrancher la hotte de l'alimentation électrique et contacter le revendeur ou un Centre d'Assistance technique agrée pour la réparation.
Ne pas modifier la structure électrique, mécanique et fonctionnelle de l'appareil.
Ne pas tenter d'effectuer soi-même des réparations ou des remplacements : les interventions effectuees par des personnes non compétentes et non qualifiées peuvent provoquer des dommages, évientuèlement très graves, à des choses et/ou à des personnes, non couverts par la garantie du Fabricant.
MISES EN GARDE POUR L'INSTALLATEUR
SECURITÉ TECHNIQUE
Avant d'instructor la hotte, contrôle l'intégrité et la fonctionnalité de chaque partie : en cas de constatation d'anomalies, ne pas procéder à l'installation et contacter le Revendeur.
En cas de constatation d'un défaut esthétique, la hotte NE doit PAS être installée; la remetre dans son emballage d'origine et contacter le Revendeur.
Après son installation, aucune réclamation ne sera acceptée pour des défauts esthétiques.
Pendant l'installation, toujours utiliser des équipements de protection individuelle (ex.: des chaussures de sécurité) et adopter un comportement prudent et correct.
Le kit de fixation (vis et chevilles) fourni avec la hotter est utilisable uniquement sur des murs en maconnerie : s'il faut installer la hotter sur des murs de matériel ou différent, évaluer d'autres systèmes de fixation en tenant compte de la résistance du mur et du poids de la hotte (indiqué à la page 2).
Tenir compte du fait que l'installation avec des systèmes de fixation différents de ceux fournis ou non conformes peut composer des risques de nature électrique et de tenue mécanique.
Ne pas installer la hotte à l'extérieur et ne pas l'exposer à des agents atmosphériques (pluie, vent, etc.).
SECURITE ÉLECTRIQUE
Le circuit électrique, auquel est reliée la hotte, doit être aux normes et muni d'une raccordement à la terre, conformément aux normes de sécurité du pays d'utilisation ; il n'en outre être conforme aux normes euroimes sur l'antiparasite radio.
Avant d'instructor la hotte, s'assurer que la tension du secteur correspond à celle reportée sur la plaque qui se trouve à l'intérieur de la hotte.
La prise utilisée pour le branchement électrique doit être facilement accessible avec l'appareil installé : si cela n'était pas possible, prévoir un interrupteur général pour déconnecter la hotte en cas de besoin.
Toute modification de l'installation électrique devra être uniquement effectuée par unElectricien qualifié.
La longueur maximum de la vis de fixation de la cheminée (fournie par le fabricant) est de 13 mm. L'utilisation de vis non conformes avec les Presents instructions peut composer des risques de nature électrique.
En cas de dysfonctionnements de l'appareil, ne pastenter de résoudre personnellement le problème, mais contacter le revendeur ou un Centre d'Assistance agrée pour la réparation.
Pendant l'installation de la hotte, débrancher l'appareil en retardant la prise ou en agissant sur l'interrupteur général.
SECURITE ÉVACUATION DES FUMÉES
Ne pas raccorder l'appareil aux conduits d'évacuation des fumées produites par la combustion (par ex. chaudières, cheminées, etc.)
Avant l'installation de la hotte, s'assurer que toutes les normes en vigueur sur l'évacuation de l'air à l'extérieur de la piece sont respectées.
Ces mises en garde ont ete redigiedes pour levoire sccurtite et pour celle d'autrui,nousetou prions donc de dire attentivementles les parties de ce manuel avant d'utiliser aareil ou de le nettoyer.
Le fabricant decline toute responsabilité pour déventuels dommages, directs ou indirects, pouvant être causés aux personnes, aux choses et aux animaux domestiques, suite au non-respect des mises en garde de sécurité indiquées dans ce manuel.
Il est très important que ce manuel d'instructions soit conservé avec l'appareil pour toute consultation future.
Si l'appareil avait été vendu ou transféré à une autre personne, s'assurer que le manuel soit remis avec celui-ci, de manière à ce que le nouvel utiliseur puisse connaître le fonctionnement de la hotte et des mises en garde relatives.
Après l'installation des hottes en acier inox, il est nécessaire d'effectuer le nettoyage de celles-ci pour restirer les résidus de colle de la protection et les taches eventuelles de graisse et d'huile qui, si on ne les enleve pas, peuvent être cause de détérioration irreversible de la surface de la hotte. Pour cette opération, le fabricant conseille d'utiliser les serviettes fournies, disponibles même à l'achat.
Exiger des pieces de rechange originales.
DESTINATION D'UTILISATION
L'appareil est destiné, seulement et exclusivement, pour l'aspiration de fumées générées par la cuisson d'aliments en milieu domestique, non professionnel : toute autre utilisation différente de cette-ci est impropre et peut provoquer des dommages à des personnes, choses et animaux domestiques, et dégage le Fabricant de toute responsabilité.
L'appareil peut être utilisé par des enfants de plus de 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dépourvues d'expérience ou de connaissances nécessaires, pourvu qu'ils soient sous surveillance ou bien après qu'ils aient reçu les instructions relatives à une'utilisation sure de l'appareil et qu'ils aient compris les dangers correspondants.
Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et la maintenance destinés à être effectuels par l'utilisateur ne doivent pas être effectuels par des enfants sans surveillance.
MISES EN GARDE POUR L'UTILISATION ET LE NETTOYAGE
Avant de procéder à toute opération de nettoyage ou d'entretien, désactiver l'appareil en enlevant la fiche ou en agissant sur l'interrupteur général.
Ne pas utiliser la hotte avec les mains mouillées ou les pieds nus.
Contrôler toujours que toutes les parties électriques (lumières, aspirateur) soient éteintes lorsque l'apparil n'est pas utilisé.
Le poids maximum total d'eventuels objects positionnées ou suspendus (ou c'est prévu) sur la hotte ne doit pas dépasser 1,5 kg.
Contrôler les friteuses pendant l'utilisation: l'huile surchauffée pourrait s'enflammer.
Ne pas allumer de flames.nues sous la hotte.
Ne pas cuisiner avec une flammeneue sous la hotte.
Ne jamais utiliser la hotte sans les filtres métalliques anti-graisse ; dans ce cas, lagraisse et la saleté se déposeraient dans l'appareil et comprométrtrait son fonctionnement.
Des parties accessibles de la hotte peuvent etre chaudes si elles sont utilisées avec des apparciels de cuisson.
Ne pas effectuer d'opérations de nettoyage si des parties de la hotte sont encore chaudes.
Si le nettoyage n'est pas mené conformément aux modalités et avec les produits indiqués dans leprésent manuel, un risque d'incendie est possible.
Couper l'interrupteur général si l'appareil n'est pas utilisé pendant de longues périodes.
En cas d'utilisation simultanée avec autres éléments (chaudières, poêles, cheminées, etc.) alimentés au gaz ou avec autres combustibles, pourvoir à une ventilation ajustée du local où s'effectue l'aspiration de la fumée, conformément aux normes en vigueur.
INSTALLATION
partie réservée uniquement à un personnel qualifié
Avant d'effectuer l'installation de la hotte, dire attentivement le chap. « CONSIGNES DE SECURITE ET MISES EN GARDE »
CHARACTERISTIQUES TECHNIQUES
Les données techniques de l'appareil sont reportées sur des étiquettes placées à l'intérieur de la hotte.
POSITIONNEMENT
La distance minimum entre la partie la plus haute de l'appareil de cuisson et la partie la plus basse de la hotte de cuisine est indiquée dans les instructions de montage.
En général, quand la hotte de cuisine est située au-dessus d'un plan de cuisson à gaz, cette distance doit être d'au moins 65 cm (25,6"). Cependant, sur la base d'une interprétation de la norme EN60335-2-31 du 11/07/2002 par le TC61 (sous-alinéa 7.12.1 session 15 point à l'ordre du jour 10.11), la distance minimum entre le plan de cuisson et la partie inférieure de la hotte peut être réduite à la hauteur indiquée dans les instructions de montage.
Si les instructions de la table de cuisson au gaz spécifique une distance supérieure, il faut en tener compte.
Ne pas installer la hotte à l'extérieur et ne pas l'exposer à des agents atmosphériques (pluie, vent, etc.).
BRANCHEMENT ÉLECTRIQUE
(partie réservée uniquement à un personnel qualifié)
Avant d'effectuer toute opération sur la hotte, débrancher l'appareil du réseau électrique.
Veiller à ce que les fils électriques à l'intérieur de la hotte ne pas débranchés ou coupés :
Dans le cas contraire, contacter le Centre d'Assistance le plus proche.
Pour le raccordement électrique contacter un personnel qualifié. Le raccordement doit être effectué conformément aux dispositions de lois en vigueur.
Avant de raccorder la hotte au réseau électrique, contrôle que :
- la tension du secteur corresponde à celle reportée sur la plaque des données qui se trouve à l'intérieur de la hotte;
- le circuit électrique soit aux normes et puisse supporter la charge de l'appareil (voir la plaque des caractéristiques techniques située à l'intérieur de la hotte);
- la fiche et le cable d'alimentation ne rentrent pas en contact avec des températures supérieures à 70^ ;
- l'installation d'alimentation soit munie d'un raccordement à la terre efficace et correct, conformément aux normes en vigueur;
- la prise utilisée pour le branchement soit facilement accessible, une fois la hotte installée.
En cas d':
- appareils équipés d'un cable sans fiche : la fiche à utiliser doit être du type « normalisé ». Les fil doivent être raccordés de la manière suivante : le fil jaune-vert doit pour la mise à la terre, le fil bleu pour le neutre et le fil marron pour la phase.
La fiche doit être raccordée à une prise de sécurité ajustée.
- appeareil fixé dépourvu de cable d'alimentation et de fiche ou d'un autre dispositif qui assure la déconnexion du réseau, avec une distance d'ouverture des contacts permettant la déconnexion complète dans les conditions de la catégorie de surtension III.
Ces dispositifs de déconnexion doivent être prévus dans le réseau d'alimentation conformément aux règles d'installation.
Le cable de terre jaune/vert ne doit pas etre interrompu par l'interrupeur.
Le Fabricant decline toute responsabilité si les normes de sécurité ne sont pas respectées.
ÉVACUATION DES FUMÉES
HOTTE À RECIRCULATION INTÉRIEURE (FILTRANTE)
Dans cette version, l'air passé à travers les filtres combinés charbon-zéolite et le système ionisant E.ION pour être purifié et recyclé dans l'environnement. Contrôler que les filtres au charbon zéolite soient montés sur la hotte; si ce n'est pas le cas, les appliquer comme l'indiquent les instructions de montage.
INSTRUCTIONS DE MONTAGE
partie réservée uniquement à un personnel qualifié
La hotte peut etre installee selon diverses configurations. Les phases de montage generiques valent pour toutes les installations ; par contre, la ou il est specifie, suivre les s correspondant a la configuration desirede.
FONCTIONNEMENT
QUAND FAUT-IL ALLUMER LA HOTTE?
Allumer la hotte au moins une minute avant de commencer à cuisiner pour canaliser les fumées et les vapeurs vers la surface d'aspiration. Au terme de la cuisson, baisser la hotte en fonction jusqu'à l'aspiration complète de toutes les vapeurs et odeurs : grâce à la fonction Timer, il est possible de programmer l'arrêt automatique de la hotte au bout de 15 minutes de fonctionnement.
QUALITE DE L'AIR
La qualité de l'air est indiquée par la couleur de la feuille.
Vert = qualite optimale.
Jaune = presence d'agents polluants.
Plus les agents pollutants sont presents, plus la
couleur jaune sera intense.
I vitesse : maintient l'air propre avec de faibles consommations d'énergie électrique.
Il vitesse : conditions normales d'utilisation.
III vitesse : presence de fortes odeurs et vapeurs.
IV vitesse : élimination rapide des odeurs et vapeurs.
(*) Remarque: IV vitesse non presente sur les modèles SPRING et LYBRA.
QUAND LAYER OU CHANGER LES FILTRES?
Les filtres métalliques doivent être lavés après 30 heures d'utilisation.
Les filtres combinés par carbon-zéolite doivent être reactifs tous les 18 mois et remplacés tous les 3 ans.
Pour toute information supplémentaire, voir le chap. « ENTRETIEN »
| Mateur ON/OFF Au démarrage, la vitesse est celle mémorisée à l'arrêt précé- dent. | ||
| + | Augmentation de la vitesse de 1 à 4 La vitesse 4 n'est activée que pendant quelques minutes, puis la vitesse 3 s'active. REMARQUE: SPRING et LYBRA ont seulement 3 vitesse. | Les vitesse sont signalées par les lampes LED prsentes sur les touches : - + Vitesse 1 - + Vitesse 2 - + Vitesse 3 - + Vitesse 4 (LED « + » clignotante) |
| - | Diminution de la vitesse de 4 à 1 | |
| A | Cycle automatique: la hotte s'activera seulment en pré-sence d'agents polluants. La fonction se désactive si : - aucun agent polluant n'est détecté pendant 3 heures; - Vous appuyez une autre fois sur la touche (A); - les touches + et - sont appuyées | |
| Allumage / extinction lumière | ||
| TIMER (LED rouge clignotante) Arrêt automatique après 15 min. La fonction se désactive (LED rouge éteinte) si : - Vous appuyez une autre fois sur la touche TIMER (B). - Si vous appuyez sur la touche ON/OFF (C). | ||
| ALARME FiltRES (LED rouge fixe avec (D) off) Entretien des filtres anti-graisse après environ 30 heures d'utilisation. Enconcer (E) pendant 3 secondes pour remettre le comp- teur à zéro. | ||
ENTRETIEN
Avant de procéder à toute opération de nettoyage ou d'entretien, désactiver l'appareil en enlevant la fiche ou en agissant sur l'interrupteur général.
Il ne faut pas utiliser de détergents contenant des substances abrasives, acides ou corrosives, ni de chiffons ayant des surfaces réches.
Un entretien constant garantit un bon fonctionnement et un bon rendement dans le temps.
Il faut accorder une attention particulière aux filtres métalliques antigraissée : le nettoyage féquent des filtres et de leurs supports fait en sorte que les graisses inflammables ne s'accumulent pas.
NETTOYAGE DES SURFACES EXTERNES
Il est conseilé de nettoyer les surfaces externes de la hotte au moins tous les 15 jours afin d'éviter que les substances huileuses ou grasses ne puissant les attaquer. Pour le nettoyage de la hotte, réalisée en acier inox brossé, le Fabricant conseille l'utilisation des serviettes « Magic Steel »
Sinon, pour tous les autres types de surface, le nettoyage doit être effectué en utilisant un chiffon humide légèrement imprégné d'un
détergent liquide neutre ou avec de l'alcool dénaturé.
Terminer le nettoyage en rincant et en essuyant soigneusement avec des chiffons doux.
Ne pas utiliser trop d'eau à proximé du tableau de commande et des dispositifs d'éclairage pour éviter que l'humidité atteigne des parties électroniques.
Le nettoyage des panneaux en verre doit être effectué uniquement avec des détergents spécifique non corrosifs ni abrasifs avec un chiffon doux.
Le Fabricant décline toute responsabilité si ces instructions ne sont pas respectées.
NETTOYAGE DES SURFACES INTERNES
Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l'intérieur de la hotte, avec des liquides ou des solvants.
Pour les parties métalliques internes, consulter le paragraphe précédent.

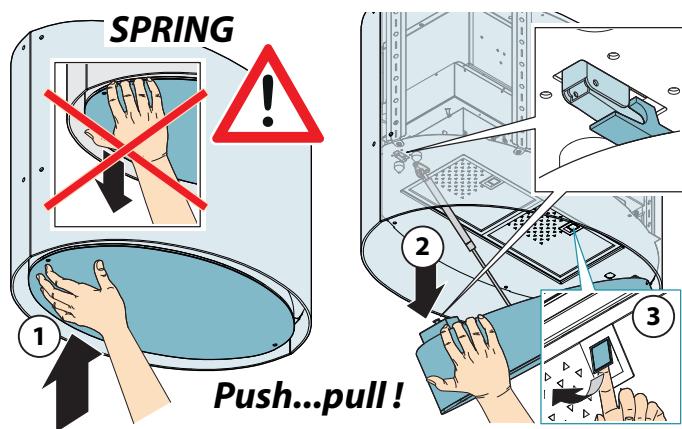

FILTRES METALLIQUES ANTI-GRAISSE
Il est conseilé de laver souvent les filtres métalliques (au moins tous les mois) en les laissant tremper pendant une heures environ dans de l'eau bouillante avec du produit vaisselle, en évitant de les plier.
Ne pas utiliser de détergents corrosifs, acides ou alcalins.
Les rincer soigneusement et attendre qu'ils soient bien secs avant de les remonter.
Le lavage en lave-vaisselle est permitted, mais il pourrait ternir le matériel des filtres : pour réduire cet inconvenient, utiliser des lavages à basses températures (55°C max.).
Pour l'extraction et l'introduction des filtres métalliques anti-graisse, voir les instructions de montage.

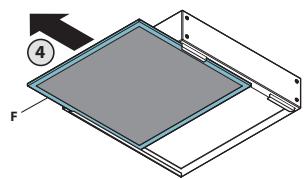

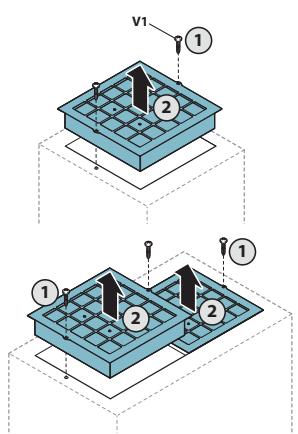

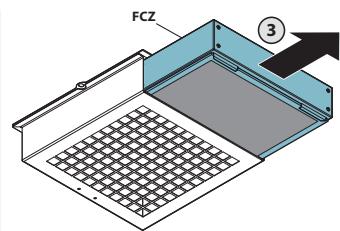

FILTRES COMBINÉS CHARBON-ZÉOLITE
Avant d'effectuer l'entretien sur les filtres charbon-zéolite (FCZ), retarder le filtré anti-poussière inférieur (F) et aspirer la poussière déposée, avec un aspirateur.
En condition d'utilisation normale, il est conseilé de regénérer le filtre
charbon-zéolite tous les 18 mois et de le remplacer après 3 ans. Pour le
regénérer, il suffit de l'insérer dans un four domestique normal à une
température de 200^ pendant environ 2 heures.
Attendre que le filtre se soit refroidi avant de le remonter.
Le filtrer en charbon-zéolite et le filtrer anti-poussière inférieur ne peuvent pas être lavés.
TUYAUX IONISANTS (seulément pour le personnel qualifié)
Couper l'alimentation électrique avant de commencer le nettoyage.
En conditions d'utilisation normale, le nettoyage tous les 18 eur remplacement après 5 ans sont conseillés.
Retirer les tuyaux de leurs sièges et séparer le revêtement métallique, comme il est décrit dans les instructions.
Nettoyer delicatement le tuyau avec un chiffon en utilisant de l'alcool éthylique. Laver à l'eau et au savon le revêtement metallique et le rincer soigneusement.
S'assurer qu'il soit BIEN SEC (un passage au four à 50^ pendant 10min est conseilé) avant de le repositionner sur le tuyau.

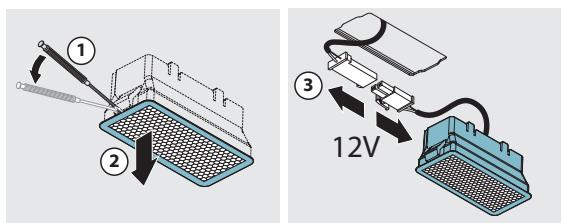

ÉCLAIRAGE
La hotte est équipée d'un éclairage par des spots LED à haute efficacité,asse consommation et durée très élevé en conditions d'utilisation normale.
S'il faut remplacer le spot, proceder comme sur la figure.
Le symbole de la poubelle barrée reporté sur l'appareil en votre possession indique que le produit est un DEEE, c'est-à-dire un « Déchet dérivant d'Équipements Électriques et Électro
niques » et, par conséquent, il ne doit pas être jeté dans la poubelle non sélective (c'est-à-dire avec les « déchets urbains mixtes »), mais il doit être généré séparément afin d'être soumis aux opérations spécifique pour sa réutilisation ou bien à un traitement spécifique, pour enlever et éliminer en toute sécurité toute substance néfaste pour l'environnement et extraire les matières premières pouvant être recyclées. L'élimination correcte de ce produit contribuera à sauvégarder de précieuses ressources et à éviter de potentiels effets négatifs pour la santé de l'homme et pour l'environnement, qui pourrait être causés par une élimination inappropriée des déchets.
Nous vous prions de contacter les autorités locales pour de plus amples détails sur le point d'élimination désigné le plus proche. Des amendes poursraient être appliquées pour l'élimination incorrecte de ces déchets, conformément à la législation nationale.
INFORMATIONS SUR L'ÉLIMINATION DANS LES PAYS DE L'UNION EUROPÉENNE
La directive communautaire sur les appareils DEEE a ete transposee en mode different par chaque nation, par consequent si I'on souhaite eliminer cet appareil nous conseillons de contacter les autorites locales ou le revendeur pour demander la methode d'elimination correcte.
INFORMATIONS SUR L'ELIMINATION DANS LES PAYS QUI N'APPARTIENNENT PAS À L'UNION EUROPEENNE
Le symbole de la poubelle barrée est valable seulement dans l'Union Européenne : si l'on soushaite éliminer cet appeareil dans d'autres pays, nous conseillons de contacter les autorités locales ou le revendeur pour demander la méthode d'élimination correcte.
ATTENTION!
Le Fabriquant se reserve le droit d'apporter des modifications aux apparciels à tout moment et sans préavis. L'impression, la traduction et la reproduction, même partielle, du present manuel doivent être autorisées par le Fabricant.
Les informations techniques, les représentations graphiques et les specifications prsentes dans ce manuel sont indicatives et non divulquables.
La langue de réduction du manuel est l'italien, le Fabricant n'est pas responsable d'éventuelles erreurs de transcription ou de traduction.
