ACM 701/IX - Plaque de cuisson WHIRLPOOL - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil ACM 701/IX WHIRLPOOL au format PDF.
| Type de produit | Plaque de cuisson à induction |
| Marque | Whirlpool |
| Modèle | ACM 701/IX |
| Nombre de foyers | 4 |
| Diamètres des foyers (conseillés) | Foyer XL : ∅ 26 cm (casserole ∅ 17-26 cm) ; Foyer L : ∅ 21 cm (∅ 14-21 cm) ; Foyer M : ∅ 18 cm (∅ 12-18 cm) ; Foyer S : ∅ 14,5 cm (∅ 9-14,5 cm) |
| Dimensions de l'appareil (L x P) | 59 x 52 cm (estimation) |
| Alimentation électrique | 230 V ~ / 400 V 3N ~ |
| Puissance totale | Jusqu'à 7,4 kW (selon branchement) |
| Fonctions principales | Booster (ébullition rapide), Minuteur indépendant, Minuteur général, Sécurité enfants, Détection de casserole |
| Indicateur de chaleur résiduelle | Oui, affichage "H" pour chaque foyer |
| Arrêt automatique de sécurité | Oui, si aucune sélection dans les 10 secondes |
| Protection thermique interne | Oui, évite surchauffe due à des sources externes |
| Matériau de la surface | Vitrocéramique |
| Nettoyage et entretien | Chiffon doux, produit spécifique vitrocéramique. Éviter éponges abrasives. Racloir pour résidus de sucre |
| Accessoires disponibles | Kit d'encastrement pour plan en marbre (réf. 4812 310 19277) ; Kit pour installation affleurante (réf. 4801 211 00112) ; Dispositif de protection enfants AMH 122 (réf. 481931018436) |
| Garantie | Selon conditions du fabricant |
FOIRE AUX QUESTIONS - ACM 701/IX WHIRLPOOL
Questions des utilisateurs sur ACM 701/IX WHIRLPOOL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice ACM 701/IX - WHIRLPOOL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ACM 701/IX de la marque WHIRLPOOL.
MODE D'EMPLOI ACM 701/IX WHIRLPOOL
Ce manuel contient des indications importantes au sujet de la sécurité, de l'emploi et de l'entretien de votre nouvelle table de cuisson. Lire attentivement les informations continues et conserver le manuel dans un lieu d'accès aisé pour les évventuelles consultations.
Précautions et conseils
I. Élimination de l'emballage : les différents éléments de l'emballage doivent être recyclés conformément aux règlements locaux en vigueur ; ne pas les jeter avec les ordures menagères.
2. Cette table de cuisson à induction a été concise uniquement comme apparéil menager. Toute autre utilisation est considérée comme improcre. Le fabricant ne pourra être tenu pour responsable en cas de dommages résultat d'une'utilisation improcre.
3. Cet apparéil ne peut être utilisé par des personnes (enfants y compris) à capacités réduitues ou portant un pace maker, ou ne possédant ni l'expérience ni la connaissance du produit, à moins qu'une personne responsable de leur sécurité n'assure la surveillance initiale ou ne leur fournisse les instructions nécessaires à l'utilisation de l' apparéil
4. Les foyers atteignent des températures élevées durant l'emploi : il est recommendé de faire très attention et d'éloigner les enfants de l'appareil pour éviter les risques de brûlures.
5. L'indication "H" apparaitra sur le bandeau de commande pour indiquer "chaleur résiduelle" dans le foyer correspondant: la température des foyers est supérieure à 60^ C: il est recommendé de ne pas la toucher ni d'y déposer d'objets jusqu'à l'extinction de la lecture "H".
6. Si la surface de la table s'abîme (fissures ou rupture du verre), il est impératif de stopper l'utilisation de la plaque, de couper l'alimentation électrique du secteur et de contacter immeditaté le service après vente.
7. Toute réparation ou intervention éventuelle devra être réalisée par du personnel qualifié.
8. Cette table de cuisson est équipée de protection thermique pour éviter que les circuits internes de la table ne soient endommégés par une température elevée provoquee par des sources de chaleur extérieures à la table (par exemple un four sous le plan de cuisson). Si la température des circuits électroniques dépasse le niveau de sécurité, la protection thermique s'active et étant automatiquement la table de cuisson. L'afficheur visualise un message d'erreur (voir section "Diagnostic des pannes"). Dès que la température returne dans les valeurs de sécurité, la table pourrait être utilisé normalement.
- Avant l'emploi, vérifier que les foyer de cuisson et le fond des casseroles sont secs.
- Ne déposer aucun objet métallique comme les ustensiles de cuisine (couteaux, fourchettes, cuillers, etc.), couvercles ou autres sur les foyers car ils pouraient chauffer.
- Nous recommendons de surveiller constamment la préparation des alimentes pour lesquels on utilise des huiles ou matieres grasses bouillantes car ces dernières poursraient prende feu. Au cas où l'huile prendrait feu, n'utiliser jamais d'eau pour l'éteindre: éteindre la table de cuisson et couvirimmediatement la casserole avec un couvercle; laisser la casserole refroidir sur le foyer. Éliminer l'huile selon les normes en vigueur.
- Dés que la cuisson est terminée, appuyez sur la touche ①
Avant utilisation
Remarque importante : Si les casseroles ne sont pas de dimensions correctes, les foyers ne s'allument pas. Utiliser exclusivement des casseroles qui portent le symbole “INDUCTION SYSTEM” (Figure ci-contre).
Avant d'allumer la table de cuisson, positionner la casserole sur le foyer désiré.
Récipients pré-existants :
Pour vérifier si le recipient est approprié à la table de cuisson à induction, utiliser un aimant : les casseroles ne sont pas appropriées si l'aimant ne colle pas dessus.
I. Verifier que le fond des casseroles n'est pas rêtche afin de ne pas érafler la surface de la table de cuisson. Contrer la vaisselle.
2. Éviter la cuisson avec des cassetoles vides sur tout s'il s'agit de plats émailés ou en aluminium. Le fond des cassetoles et la surface du plan vitrocéramique pourrait s'endommager.
3. Ne jamais poser les casseroles et les poëles chaudes sur la surface du bandeau de commande de la table de cuisson. Elles pourrait l'endommager.
Diamètres fond casserole conseillés
| XL | ∅ 26 cm | ∅ 17 cm → 26 cm | M | ∅ 18 cm | ∅ 12 cm → 18 cm |
| L | ∅ 21 cm | ∅ 14 cm → 21 cm | S | ∅ 14,5 cm | ∅ 9 cm → 14,5 cm |
INSTALLATION et BRANCHEMENT ÉLECTRIQUE
L'appareil doit être installé par un technicien qualifié, connaissant parfaitement les réglementations en vigueur en matière de sécurité et d'installation. Le fabricant decline toute responsabilité en cas de dommages aux personnes, animaux ou choses résultat du non-respect des normes fournies à la fin de cette notice.
Branchement électriche
- Les connexions électriques entre la prise d'alimentation et la plaque doivent être vérifiées et adaptées au type de tension électrique avant de branchier la plaque au secteur (voir chapitre connexions au bornier).
- Le branchement électricque doit être réalisé conformément aux réglementations de la société locale de distribution d'électricité.
- S'assurer que la tension indiquée sur la plaque signalétique située sur le fond de l'appareil correspond à la tension d'alimentation de votre habitation.
- La mise à la terre de l'appareil est obligatoire aux termes de la loi : utilisez uniquement des conducteurs (y compris le fil de terre) de section appropriée.
- Pour le branchement électrique, utilisez un cable de type H05 RR-F, comme indiqué dans le tableau "Tension d'alimentation".
Le cordon d'alimentation doit être suffisamment long pour permettre desterolir la table de cuisson du plan de travail et doitetre positionné de façon à éviter tout risque de
dommage ou de surchauffe causé par un contact avec la base du plan. N'utilise pas de rallonges.
Tension d'alimentation
| Conducteurs | Nombre x section |
| 230V ~ + ① | 3 × 4 mm² |
| 230-240 V ~ + ① | 3 × 4 mm² (uniquement Australie) |
| 230 V 3 ~ + ① | 4 × 1,5 mm² |
| 400 V 3N ~ + ① | 5 × 1,5 mm² |
| 400 V 2N ~ + ① | 4 × 1,5 mm² |
Si la table est déjà équipée de cordon d'alimentation, suivre les instructions de la plaquette presente sur le cordon d'alimentation. Effectuer le branchement au secteur au moyen d'un sectionneur omnipolaire ayant une distance d'ouverture entre les contacts d'au moins 3 mm.

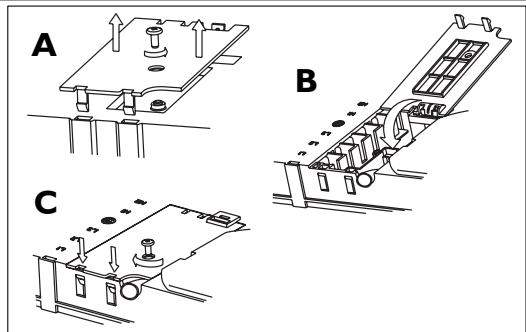

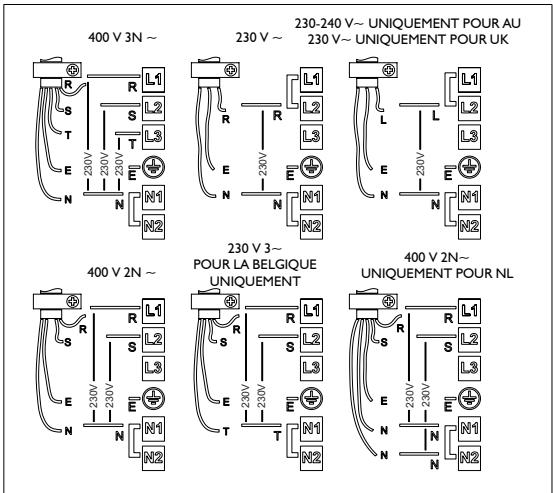

Connexions au bornier
Relier le fil de terre jaune/vert à la borne portant le symbole 12 . Le fil susmentionné doit être plus long que les autres.
I. Enlever le couvercle du bornier (A) en devissant la vis et insérer le couvercle dans la charnière (B) du bornier.
2. Dénuder environ 70 mm de la gaine du cordon d'alimentation
3. Dénuder la gaine des fils d'environ 10mm . Introduire ensuite le cordon d'alimentation dans le serre-cable et connecter les fils sur les borniers et les shunts en fonction du type d'alimentation électrique, en suivant les indications données sur le schéma.
4. Fixer le cordon d'alimentation avec le serre-cable.
5. Fermer le couvercle (C) et le visser sur le bornier avec la vis enlevée - point (I).
La table effectue un contrôle automatique de quelques secondes à chaque branchement au secteur.
Installation et fixation
Le personnel charge sera considere comme responsable des eventuels dommages provoqués par une installation incorrecte.
Pour garantir le fonctionnement correct de
l'appareil, l'installation doit être effectuee sur une surface d'appui parfaitement plate.
Le plan de travail doit avoir une épaisseur comprise entre 20 et -50 mm.
Si nécessaire, réalisier des opérations de coupe du plan de travail et du meuble. Nettoyer le trou des évientuels copeaux qui pourrait compromettre la fonctionnalité de l'appareil.

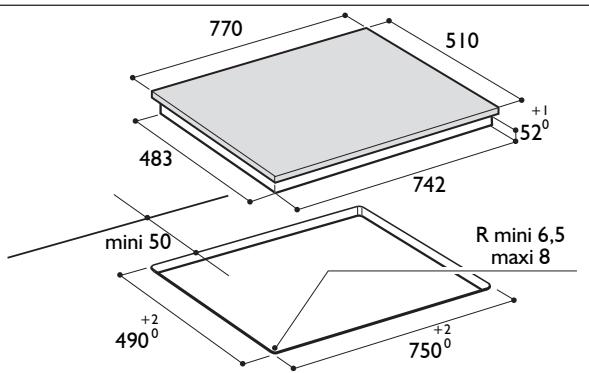

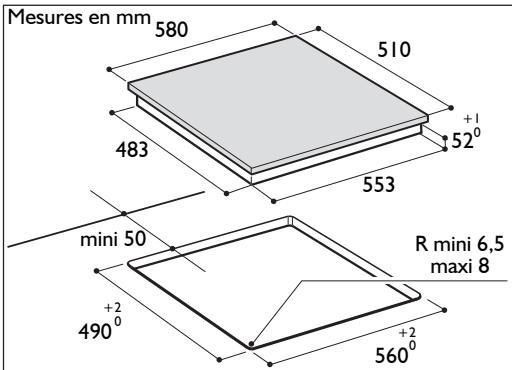

Pour les dimensions du trou, se référer à la figure ci-dessous.
Pour l'installation à fleur de plan de travail ou sur un plan de travail en marbre, s'adresser au Service ÀpRES-Vente pour obtenir le kit d'installation et les informations nécessaires.
4812 310 19277 KIT d'installation pour plan de travail en marbre.
- 4801 211 00112 KIT d'installation pour plan de travail affleurant.
Pour garantir le fonctionnement correct de l'appareil, l'installation doit être effectuee sur une surface d'appui parfaitement plate.
Le plan de travail doit avoir une épaisseur comprise entre 20 et 50mm
Si nécessaire, réalisier des opérations de coupe du plan de travail et du meuble. Nettoyer le troude l'éventuelle

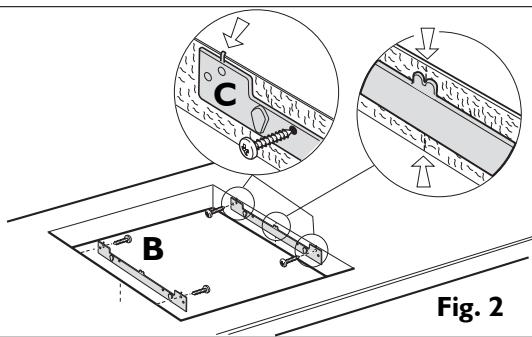

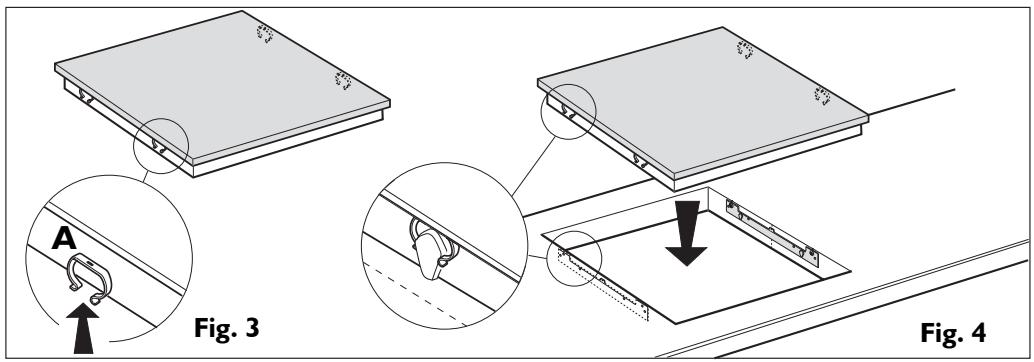

Assemblage profit
I. Positionnez les attaches (A) sur le cadre de la table de cuisson (Fig. 3) au cas où elles ne seraient pas déjà positionnées.

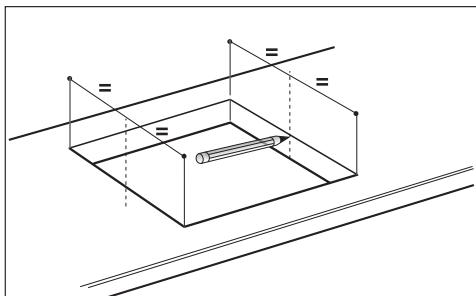

2. Mesurer le milieu des côtés verticaux du trou pour l'encastrement (Fig. 1)
3. Centrer les étriers (C) sur les côtes verticaux, en alignant la partie supérieure des étriers avec la surface du plan de travail (Fig. 2).
poussière qui pourrait comprometter la fonctionnalité de l'appareil.
La distance entre la partie inférieure de la table de cuisson à induction et le meuble (ou le panneau de séparation) doit respecter les dimensions indiquées sur la figure ci-contre. Si l'on installe un meuble à colonne à côté de la table de cuisson, la distance minimum à respecter est de 100 mm du bord de la table.
- Fixer les étriers avec les 4 vis fournies (B) en utilisant les troux appropriés.
- Enfilier la table de cuisson dans le trou pratique en veillant à ce que les attaches (A) se bloquent dans les espaces à cet effet (Fig. 4).
Fig.1
Fig. 2

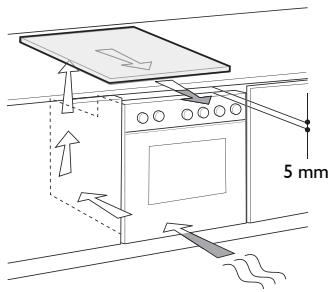

Montage four sous le plan :
- Si la table de cuisson est installée au-dessus d'un four (de notre production), vérifier qu'elle est équipée d'un système de refroidissement et respecter les distances mentionnées sur la figure ci-contre.
- Rien ne doitencerer l'espace entre la table de cuisson et le four (traverses, panneaux, supports, etc.).
MODE D'EMPLOI

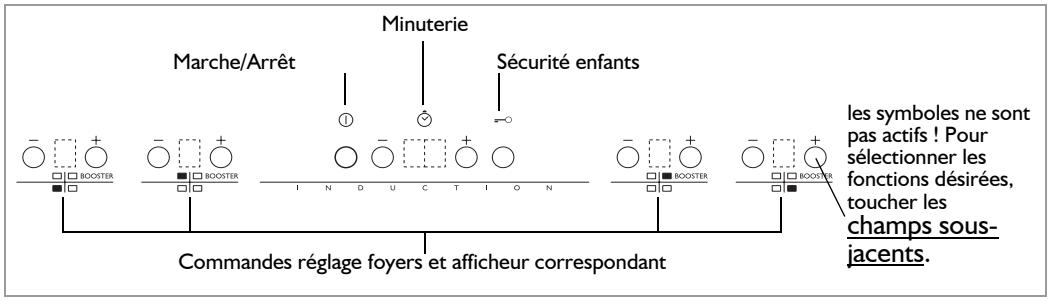

Bandeau de commandes
Allumage/extinction table de cuisson
Pour allumer la table, appuyer pendant 2 secondes environ sur la touche ① jusqu'à l'allumage des afficheurs des foyers. Pour eteindre, toucher cette meme touche jusqu'à l'extinction des afficheurs. Tous les foyers sont desactivés.
Au cas où la table aurait déjà été utilisée, l'indicateur de la chaleur résiduelle "H" restera actif jusqu'àu refroidissement des foyers.
Si l'on ne seLECTIONne aucune fonction dans les 10 secondes qui seront l'allumage de la table de cuisson, cette dernière se désactive automatiquement.

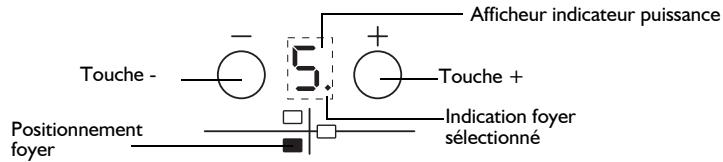

Activation et Reglage foyer
Après avoir allumé la table de cuisson et positionné la casserole sur la zone可以选择, régler le niveau de puissance avec la touche +. À l'allumage, le niveau 5 est visualisé sur l'afficheur.
Chaque foyer a différents niveaux de puissance, régibles avec les touches +/- , qui vont de "I": puissance minimum à "9": puissance maximale. Certains foyer ont la fonction ébullition rapide (Booster), visualisée sur afficheur par la dette "P".
Déactivation foyers
Selectionner le foyer a eteindre en appuyant sur la touche " ^+ "ou"- (le point en bas a droite du niveau de puissance est visualisé sur l'afficheur).
Appuyer sur la touche "-" jusqu'àmettre le niveau à "0". Il est également possible de désactiver le foyer en touchant simultanément les touches "+" et "-".Le foyer se désactive et l'indicateur H" de la chaleur résiduelle apparait
Sécurité enfants
La fonction bloque les commandes de la table de cuisson pour prévenir l'activation accidentelle de cette dernière de la part d'enfants. Pour activer la sécurité enfants, allumer la table de cuisson, appuyer pendant trois secondes sur la touche : un signal sonore et un indicateur lumineux sous le symbole de la clé signalel l'activation. Le bandeau de commandes est bloqué, exception faite de la fonction d'extinction. Pour désactiver le bloc commandes, repeter la procédure d'activation. Le point lumineux s'esteint et la table est a nouveau active.
La présence d'eau, de liquide ayant débordé des casseroles ou d'objets en général posés sur la touche sous le symbole peuvent provoquer l'activation ou la déactivation involontaire de la fonction Sécurité Enfants.
DISPOSITIF de protection enfants AMH 122
Il est possible de demander cet accessoire au Service
Après-Vente en mentionnant le code 481931018436
Minuterie
La minuterie est un interrupteur hora qui offre la possibilité de programmer une durée de cuisson pendant un temps maximum de 99 minutes (1 heures et 39 minutes) à associer à un seul foyer.
Selectionner le foyer que l'on désire associer à la minuterie (un point lumineux apparait en bas à droite de l'indicateur du niveau de puissance sur l'afficheur), puis introduire le temps désiré à l'aide des touches "+" et " " de la fonction minuterie (voir figure ci-dessus). Quelques secondes
Fonction ébullition rapide (Booster)
Fonction présente seulement sur certains foyers qui permet de bénéficier au maximum de la puissance de la table (par exemple, pour faire bouillir l'eau rapidement). Pour activer la fonction, appuyer sur la touche "+" jusqu'à ce que l'afficheur visualise "P" ou bien, après avoir allumé la table de cuisson, appuyer directement sur la touche "- relative au foyer sélectionné. Dans ce cas également, "P" apparait sur l'afficheur. Avec 10 minutes d'utilisation de la fonction booster, l'appareil introduit automatiquement la zone au niveau 9.
apres, la minuterie commence le compte à rebours (le point de sclection foyer commence à clignoter). À la fin du temps, un signal sonore retentit et le foyer s'éteint automatiquement.
Pour désactiver la minuterie, appuyer sur la touche “-”— jusqu'à l' apparition de l'indication “0:0” sur l'afficheur ou appuyer simultanément sur les touches “+” et “-” de la minuterie.
Attention! Il est possible d'associer la minuterie à un seul foyer à la fois.
Minuteur
Il peut être utilisé alors que la table de cuisson est éteinte; il permet de programmermer un temps maximum de 99 min. Appuyer sur la touche "+" se trouvant sous les indicateurs de la minuteserie : l'afficheur montre les minutes à programmer.
Selectionner le temps désiré à l'aide des touches + et -.
Après quelques secondes, le minuteur commence le compte à rebours ; à la fin, un signal sonore retentit.
Attention! La fonction minuteur ne peut être utilisée que lorsque l'appareil est étéint; lorsqu'on allume la table de cuisson, le minuteur est remis à zéro.
Avis du bandeau de commande.
Voyant de chaleur résiduelle.
La table est équipée d'un indicateur de chaleur résiduelle pour chaque foyer. Cet indicateur signale quels sont les foyer encore à températe élevé. Si l'afficheur visualise H, le foyer est encore chaud.
Si le foyer présente cette signalisation, il est possible, par exemple, de maintainir un plat au chaud ou de faire fondre du beurre.
Lorsque le foyer refroidit, l'afficheur s'eteint.
Indicateur de casserole incorrecte ou absence.
La table est équipée d'un système automatique de détction préstance casserole, sur tous les foyer. Si la casserole n'est pas détectée, l'afficheur avec le niveau de puissance du foyer clignote. Verifier si
la casserole est correctement positionné et si elle possède les caractéristiques indiquées dans la section "Avant utilisation".
Nettoyage et entretien
Il est conseilé d'effectuer le nettoyage de la table après chaqueemploi pour éviter d'en endommager la surface et la formation d'incrustations de saleté difficilles à eliminer. Avant de procédé aux opérations de nettoyage, vérifier que les foyer sont étésints et que l'indication de chaleur résiduelle ("H") a disparu.
- Eviter l'emploi de nettoyeurs à vapeur!
- Vérifiez périodiquement qu'il n'y a pas de poussière sous l'appareil, pres des ouvertures d'admission d'air de refroidissement ou d'évacuation. Ceci peut génner la ventilation et le refroidissement du module Electronique et diminuer l'efficacité de la table de cuisson.
Diagnostic des pannes
- Avant de contacter le Service ÀpRES-Vente :
- lore et suivre les instructions de la section "Mode d'emploi".
- Raccorder la table au secteur et contrôle l'absence d'interruptions dans la fourniture.
Pour procéder au nettoyage, il est conseillé :
I. d'utiliser un chiffon doux propre, un essuie-tout ou des produits spécifiques pour tables de cuisson vitrocéramiques. Eviter l'emploi d'éponges abrasives et/ou de paille des fer.
2. Eliminer les résidus d'aliments, ne pas les laisser durcir. Le sucre et les alimentes à haute teneur en sucre endommagent la table de cuisson et doivent être eliminés immédiatement avec un racloir pour verre. Attention! Le racloir pour verre a une lame affuée et il doit être manie avec soin.
3. Enlever les éventuelles incrustations avec un racloir ou des produits spécifique.
4. Le sel, le sucre et le sable rayent la surface de la table de cuisson : les enlever immédiatement.
- Bien essuyer la table de cuisson après l'avoir nettoyée.
- Si, en allumant la table de cuisson, l'afficheur visualise des codes alphanumericiques, proceder selon le tableau suivant.
| CODE ERREUR | DÉSIGNATION | CAUSES POSSIBLES | ÉLIMINATION ERREUR |
| La table de cuisson s'éteint et après 30 secondes, elle émet un signal sonore toutes les 4 secondes. | Pression permanente sur la zone commandes | Eau ou ustensiles de cuisine sur la zone commandes | Nettoyer la zone commandes |
| C81, C82 | La zone commandes s'éteint à cause d'une température trop évée | La température interne des pièces électroniques est trop élevé | Attendre que la table refroidisse avant de l'utiliser à nouveau |
| F42 ou F43 | Le voltage pour le branchement de la table n'est pas correct | Le capteur détecte une tension différente de celle de branchement | Déconnecter la table du secteur et contrôle le branchement |
| F12, F21, F25, F36, F37, F40, F47, F56, F58, F60 | Contacter le ServiceAprès-Vente et communiquer le code d'erreur | ||
Remarque importante! Si vous ne pouvez pas arrêté la plaque à induction après l'avoir utilisé, débranchez immeditatement l'appareil du secteur.
ServiceAprès-Vente
Avant de contacter le Service Avres-Vente :
- Essayer de.Remédier par soi-même à l'inconvénient (voir "Diagnostic des pannes").
- Éteindre l'appareil, attende 30 secondes et le remettre en marche. Vérifier si l'anomalie a été éliminée.
Si après ces vérifications le problème persiste, contactez notre Service ÀpRES-Vente.
- une brève description de la panne;
- le type exact et le modele de l'appareil ;
- le code service (numéro suivant le mot "Service" sur la plaque signalétique) inscrit sur la partie inférieure de la table de cuisson ou sur le livre de garantie;
- cette adresse complète et votre numéro de téléphone.
Si une réparation est nécessaire, veuillez contacter un Service ÀpRES-Vente agrée, comme indiquédans la garantie.
Le non-respect des instructions énoncées ci-dessus pourrait compromètre la sécurité et la qualité du produit.
Plaque signalétique de l'appareil
CONSEILS POUR L'UTILISATEUR
Conseils pour économiser l'énergie
Pour obtenir les valeurs résultats, nous conseillons :
- Utilisez des ustensiles de cuisson d'un diamètre identique à celui du foyer.
- Utilisez exclusivement des ustensiles de cuisson à fond plat.
- Dans la mesure du possible, laissez le couvercle sur la casserole pendant la cuisson.
- Lorsque vous cuisez des légumes, des pommes de terre, etc. ajoutez un peu d'eau afin de diminuer le temps de cuisson.
L'autocuiseur permet d'économiser encore plus d'énergie et de temps. - Placez la casserole au centre du foyer dessiné sur la table de cuisson.
Conseils pour la protection de l'environnement.
Emballage
L'emballage se compose de matériaux entièrement recyclables et porte le symbole du recyclage
Infos sur les produits.
Cet apparéil est certifié conforme à la Directive Européenne 2002/96/CE, concernant les Déchets d'Equipements Electriques et Électroniques (DEEE ou WEEE). En procédant correctement à la mise au rebut de cet apparéil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
Le symbole presente sur l'appareil ou sur la documentation d'accompagnement indique que cet apparéil ne peut enaucun cas être traité comme déchet menager, et qu'il doit, par conséquent, être remis à un centre de collecte charge du recyclage des équipements électriques et électroniques. La mise au rebut doit être effectue conformément aux réglementations locales en vigueur en matière de protection de l'environnement. Pour obtaining de plus amples détails au sujeit du traitement, de la récapération et du recyclage de cet apparéil, adressé-vous au bureau compétent local ou à la déchetterie du lieu.
Déclaration de conformité
- Cette table de cuisson est appropriée au contact avec les alimentés et est conforme au Règlement (CE) n° 1935/2004.
- Ces apparéils sont conçus exclusivement comme apparéils de cuisson. Toute autre utilisation (par ex. pourCHAuffer une pièce) est considérée comme impropré et est potentiellement dangereuse.
-
Ces apparèils sont conçus, fabriqués et mis sur le marché en conformité avec :
-
les objectifs de sécurité de la Directive "Basse tension" 2006/95/CE (en remplacement de la Directive 73/23/CEE et modifications ultérieures) ;
- les conditions de protection de la Directive 2004/108/CE "Compatibilité électromagnétique";
les exigences de la Directive 93/68/CEE.
Coller ici une des étiquettes avec les données de l'appareil qui se trouvent sur le livre de garantie en double exemplaire
