Type de produit	Barre de son
Caractéristiques techniques principales	Technologie audio Dolby Digital, DTS, Bluetooth, HDMI ARC
Alimentation électrique	Adaptateur secteur inclus, 100-240V, 50/60Hz
Dimensions approximatives	900 mm x 70 mm x 90 mm
Poids	2.5 kg
Compatibilités	Compatible avec TV, smartphones, tablettes via Bluetooth et HDMI
Fonctions principales	Lecture audio sans fil, mode nuit, égaliseur intégré
Entretien et nettoyage	Essuyer avec un chiffon doux, éviter les produits chimiques abrasifs
Pièces détachées et réparabilité	Réparabilité limitée, pièces disponibles via le service après-vente
Sécurité	Ne pas exposer à l'humidité, utiliser uniquement l'adaptateur fourni
Informations générales utiles	Garantie de 2 ans, support technique disponible en ligne

FOIRE AUX QUESTIONS - SRB40A YAMAHA

Comment connecter ma barre de son YAMAHA SRB40A à ma télévision ?

Pour connecter votre barre de son YAMAHA SRB40A à votre télévision, utilisez un câble HDMI et branchez-le sur le port HDMI ARC de la télévision et sur le port HDMI de la barre de son. Si votre télévision ne dispose pas d'un port HDMI ARC, vous pouvez également utiliser un câble optique.

Pourquoi ma barre de son ne s'allume-t-elle pas ?

Assurez-vous que la barre de son est correctement branchée à une prise électrique fonctionnelle. Vérifiez également que le bouton d'alimentation est en position 'ON' et que le câble d'alimentation n'est pas endommagé.

Comment résoudre des problèmes de son avec ma barre de son YAMAHA SRB40A ?

Vérifiez que la barre de son est bien sélectionnée comme source audio sur votre télévision. Assurez-vous également que le volume de la barre de son est suffisamment élevé et que le mode audio est correctement réglé. Si le problème persiste, essayez de redémarrer la barre de son.

Ma barre de son ne se connecte pas au Bluetooth, que faire ?

Assurez-vous que le Bluetooth est activé sur votre appareil source (smartphone, tablette, etc.) et que la barre de son est en mode de couplage. Si elle ne s'affiche pas, essayez de réinitialiser la connexion Bluetooth en éteignant puis en rallumant la barre de son.

Comment mettre à jour le firmware de ma barre de son YAMAHA SRB40A ?

Pour mettre à jour le firmware, connectez la barre de son à Internet via le port Ethernet ou le Wi-Fi. Accédez au menu des paramètres sur la télécommande, puis sélectionnez 'Mise à jour du firmware' et suivez les instructions à l'écran.

La qualité sonore de ma barre de son est faible, que faire ?

Vérifiez que tous les câbles sont correctement connectés et qu'il n'y a pas d'obstacles entre la barre de son et l'auditeur. Assurez-vous également que les réglages d'égalisation de la barre de son sont optimisés pour votre environnement.

Puis-je utiliser ma barre de son YAMAHA SRB40A avec des systèmes de son surround ?

La barre de son YAMAHA SRB40A est conçue pour fonctionner de manière autonome. Cependant, il est possible de l'intégrer dans un système de son surround en utilisant des connexions appropriées, mais cela peut nécessiter des équipements supplémentaires.

Comment réinitialiser ma barre de son YAMAHA SRB40A aux paramètres d'usine ?

Pour réinitialiser la barre de son, maintenez enfoncé le bouton 'Power' et le bouton 'Volume +' simultanément pendant environ 5 secondes jusqu'à ce que le voyant clignote. Cela rétablira les paramètres d'usine.

MODE D'EMPLOI SRB40A YAMAHA

À propos du Guide d'utilisation et des autres guides accomplant ce produit 5

Remarques sur les descriptions fournies dans ce Guide d'utilisation 5

Charactéristiques 7

NOMS DE PIECES ET FONCTIONS 10

Noms des pieces de la barre de son (avant/haut) 10

Noms des pieces de la barre de son (arrière) 12

Noms des pieces du caisson de graves 13

Noms des touches de la télécommande 14

PREPARATIFS AVANT L'UTILISATION 16

Preparation 16

Précautions pour les préparatifs 18

Confirmation des éléments inclus 20

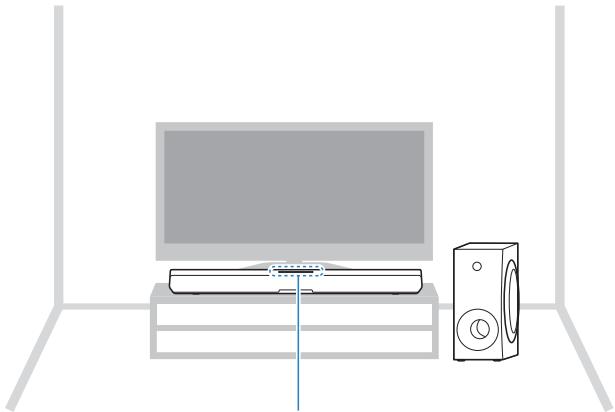

Installation du produit 22

Raccordement à un téléviseur et à l'alimentation secteur 23

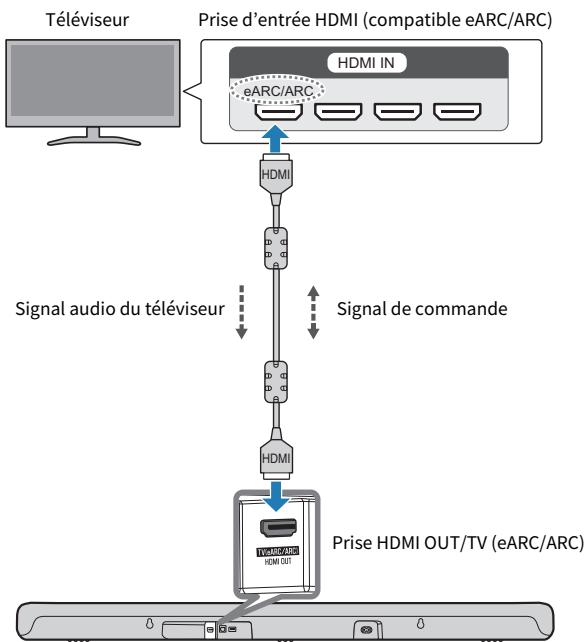

Raccordement à un téléviseur compatible avec ARC 23

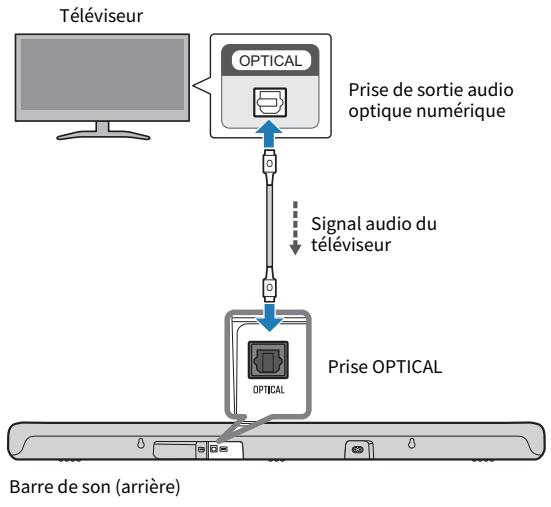

Raccordement à un téléviseur non compatible avec ARC 25

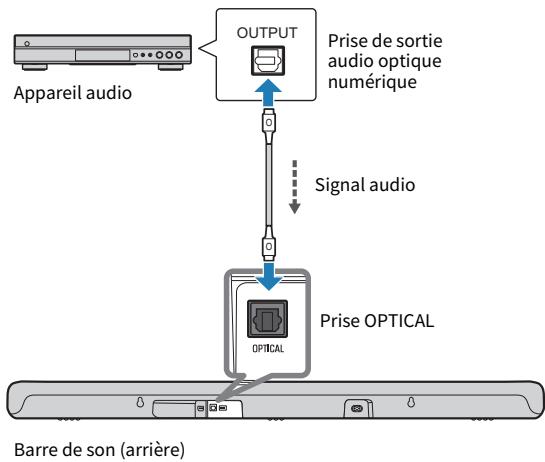

Raccordement à un appeareil audio et à l'alimentation secteur 27

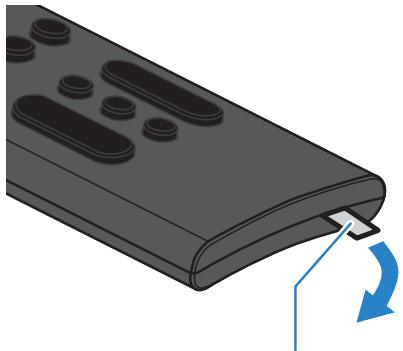

Preparation de la télécommande 29

Mise sous tension de la barre de son 30

LECTURE 31

Contrôle de basependant la lecture 31

Réglage du son selon vos préférences 33

Fonctions audio de ce produit 33

Lecture surround 35

Lecture stereo 36

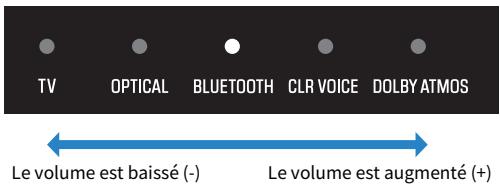

Réglage du volume du caisson de graves 37

Profiter de sons graves riches (BASS EXT) 38

Lecture des voix humaines à un volume plus élevé (CLEAR VOICE) 39

Réglage séparé du volume pour les plages de fréquences (Graves/aigus) 40

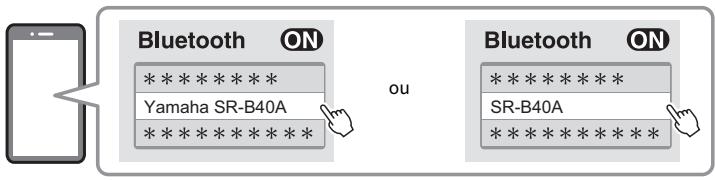

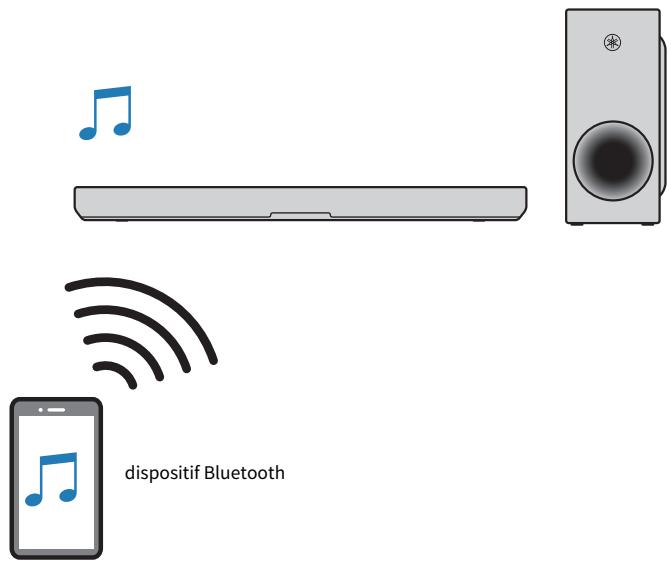

Écoute de l'audio depuis un dispositif Bluetooth® 41

LIAISON AVEC UN TÉLEVISEUR 44

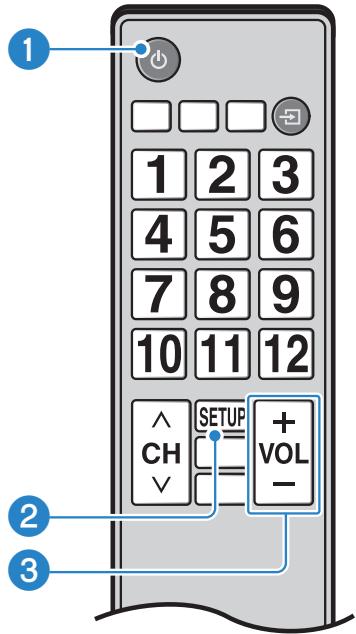

Commande de la barre de son au moyen de la télécommande d'un téléviseur (fonction de contrôle HDMI) 44

COMMANDE AVEC L'APPLICATION 45

Commande de la barre de son au moyen de l'application pour smartphone (Sound Bar Remote) 45

MODIFICATION ET RÉINITIALISATION DES RÉGLAGES 46

Affichage du type de signal audio et des réglages pour les fonctions 46

Modification de la luminosité des témoins (Dimmer) 47

Activation/désactivation de la fonction de contrôle HDMI 48

Activation/désactivation de la fonction de veille automatique 49

Activation/désactivation de la fonction Verrouillage infant 50

Activation/désactivation de la fonction de veille Bluetooth 51

Activation/désactivation de la fonction Bluetooth 52

Réinitialisation de la barre de son 53

GUIDE DE DÉPANNAGE 54

Vérifiez d'abord les points suivants 54

Puisance et fonctionnalite globale 55

Lecture audio 63

Connexion Bluetooth 68

Utilisation de l'application 70

Autres actions fréquentes 71

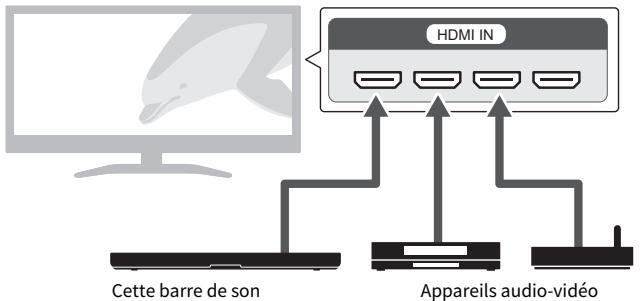

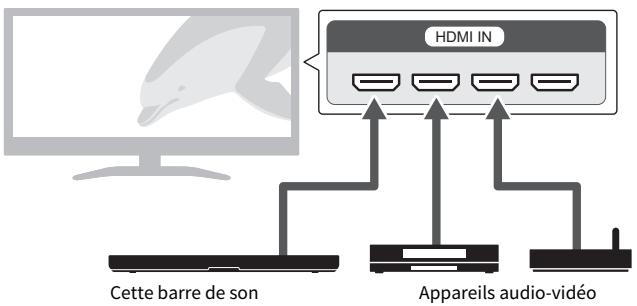

Comment raccorder des appareils audio-video tels que des lecteurs BD/DVD 71

Comment réduire la consommation en veille 72

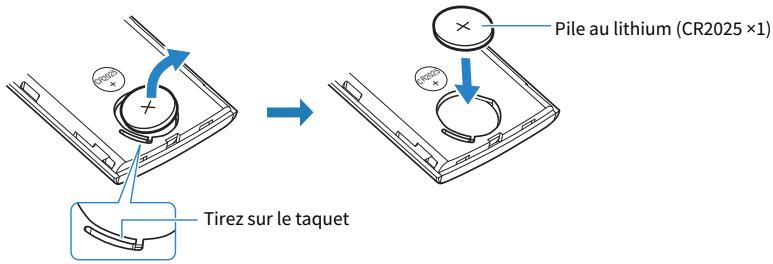

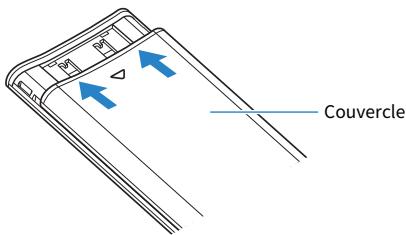

Comment remplacer la pile de la télécommande 73

Que faire si la barre de son et le caisson de graves ne sont pas jumelés automatiquement 75

Réinitialisation de la barre de son 77

SPÉCIFICATIONS ET PRESE EN CHARGE 78

Charactéristiques techniques 78

Formats des signaux audio numériques pris en charge 81

Listedesaffichagesdtémoins 82

ListedescentresdeSAV 85

LOGICIELS ET MARQUES COMMERCIALES 86

A propos des programmes logiciels tiers 86

À PROPOS DE CE PRODUIT ET DU GUIDE D'UTILISATION > À propos du Guide d'utilisation et des autres guides accompagnant ce produit

À PROPOS DE CE PRODUIT ET DU GUIDE D'UTILISATION

À propos du Guide d'utilisation et des autres guides accompagnant ce produit

Remarques sur les descriptions fournies dans ce Guided'utilisation

• Ce guide emploie les termes d'advertisement suivants pour les informations importantes.

AVERTISSEMENT

Ce contenu indique « un risque de blessures graves ou de mort »

ATTENTION

Ce contenu indique « un risque de blessures »

·AVIS

Indique des points à observer afin d'empêcher la panne, le dommage ou le dysfonctionnement du produit et la perte des données, ainsi qu'avin de protégger l'environnement.

·NOTE

Indique des remarques sur les instructions, les restrictions de fonction et des informations supplémentaires qui pourraient s'avérer utiles.

• Les illustrations et les captures d'écran figurant dans les descriptions servent uniquement à expliciter les instructions.
• Les noms de société et les noms de produit mentionnés dans ce guide sont des marques commerciales ou des marques déposées de leurs sociétés respectives.
• « Smartphone » fait à la fois référence à des smartphones et des tablettes divers. Au besoin, le type de dispositif est spécifique dans les explications.
• Ce guide explique principalement les opérations de commande avec la télécommande. S'il est nécessaire d'utiliser les commandes sur la barre de son, des explications sont fournies au cas par cas.

A propos des manuels de ce produit

Les guides suivants sont inclus avec ce produit en plus de ce Mode d'emploi :

Guide de sécurité

Ce document fournit les informations nécessaires à l'utilisation sans danger de ce produit. Assurez-vous de le dire avant toute utilisation.

À PROPOS DE CE PRODUIT ET DU GUIDE D'UTILISATION > À propos du Guide d'utilisation et des autres guides accompagnant ce produit

Guide rapide

Ce document explique la marche à suivre pour ce produit, de son déballage après l'achat à la diffusion du son à partir d'un téléviseur ou d'un dispositif Bluetooth.

Mode d'emploi (ce guide)

Ce guide explique toutes les fonctions et procédures d'utilisation, y compris celles qui ne sont pas abordées dans le Guide rapide.

Caracteristiques

Ce produit est un système d'enceintes en forme de barre pour votre téléviseur qui vous permet de profiter facilement du son surround sur le téléviseur avec une grande sensation de présence.

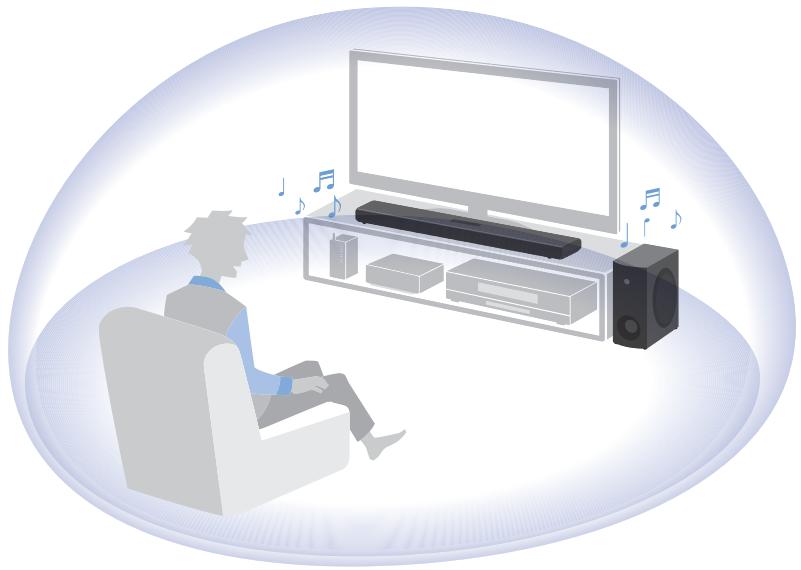

Obtention d'un son surround par une simple connexion à un téléviseur

Liens connexes

« Lecture surround » (p.35)

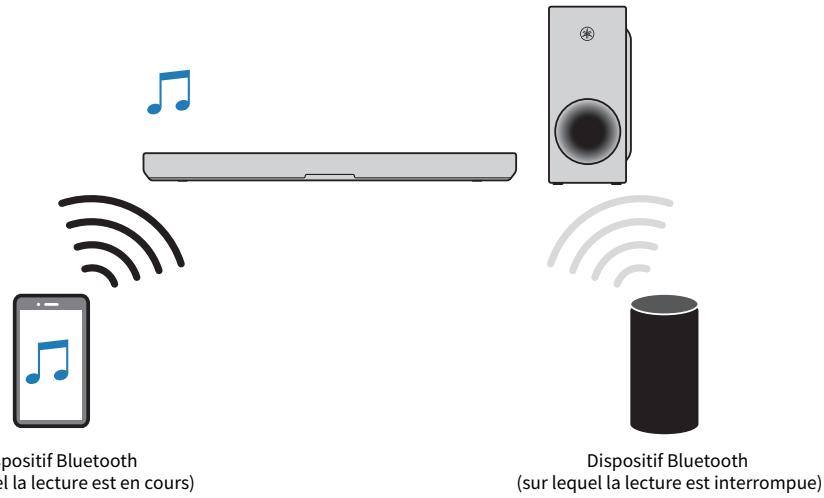

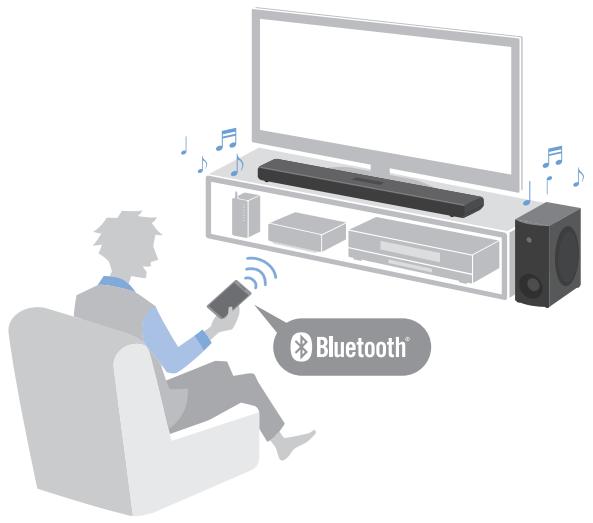

Lecture facile de contentu audio sur un dispositif Bluetooth

Liens connexes

« Écoute de l'audio depuis un dispositif Bluetooth® » (p.41)

- Configurer le son en fonction de la situation

Clear Voice

Cette fonction met l'accent sur l'image acoustique des voix humaines, comme les dialogues et la narration au sein du signal audio, et accentue les voix sans modifier le volume global ou l'individualité du son. Seules les voix humaines sont plus faciles à entendre, ce qui donne une impression claire de localisation des voix humaines.

• « Lecture des voix humaines à un volume plus élevé (CLEAR VOICE) » (p.39)

Cette fonction se concentre sur l'image acoustique de la partie grave et améliore le son des graves. Elle vous permet d'éçouter des graves riches avec une forte présence en ajustant l'image acoustique globale du son grave sans perturber l'équilibre de l'ensemble du son.

• « Profiter de sons graves riches (BASS EXT) » (p.38)

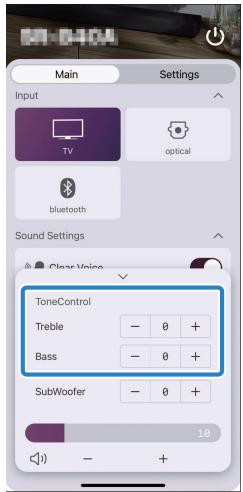

Fonction Graves/aigus (via l'application uniquement)

Cette fonction regle séparément le volume des plages de fréquences élevées et basses. Elle vous permet de profiter du son avec l'équilibre audio de votre préférence.

« Réglage séparé du volume pour les plages de fréquences (Graves/aigus) » (p.40)

■ Plusieurs méthodes de contrôle pour s'adapter à différentes situations d'utilisation

En plus des commandes de la barre de son et de la télécommande incluse, la télécommande du téléviseur et l'application pour smartphone dédiée « Sound Bar Remote » peuvent également être utilisées pour commander la barre de son.

ARC (Audio Return Channel) et fonction de contrôle HDMI

La barre de son peut être connectée à un téléviseur compatible avec la fonction de contrôle HDMI/fonction Audio Return Channel (ARC) au moyen d'un seul cable HDMI inclus avec ce produit. La fonction de contrôle HDMI vous permet de contrôler les fonctions de base de la barre de son avec la télécommande du téléviseur. De plus, le signal audio est transmis de la prise d'entrée HDMI du téléviseur à la barre de son via la fonction ARC (Audio Return Channel).

• « Raccordement à un téléviseur compatible avec ARC » (p.23)
• « Commande de la barre de son au moyen de la télécommande d'un téléviseur (fonction de contrôle HDMI) » (p.44)

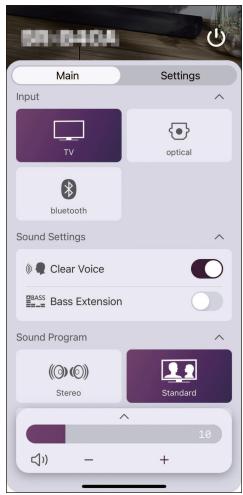

Application pour smartphone dédiée: « Sound Bar Remote »

La barre de son peut également être commandée depuis votre smartphone. L'application vous permet de vérifier le mode sonore actuel, les réglages du son et le niveau de volume de la barre de son.

■ Certifié comme produit écologique Yamaha

Le label ecologique Yamaha est une marque certifier les produits de haute performance environnementale. Grace à une conception avancée performante en économie d'énergie, ce produit a une consommation de 1,8 W ou moins d'électricité en mode veille.

NOMS DE PIEÇES ET FONCTIONS

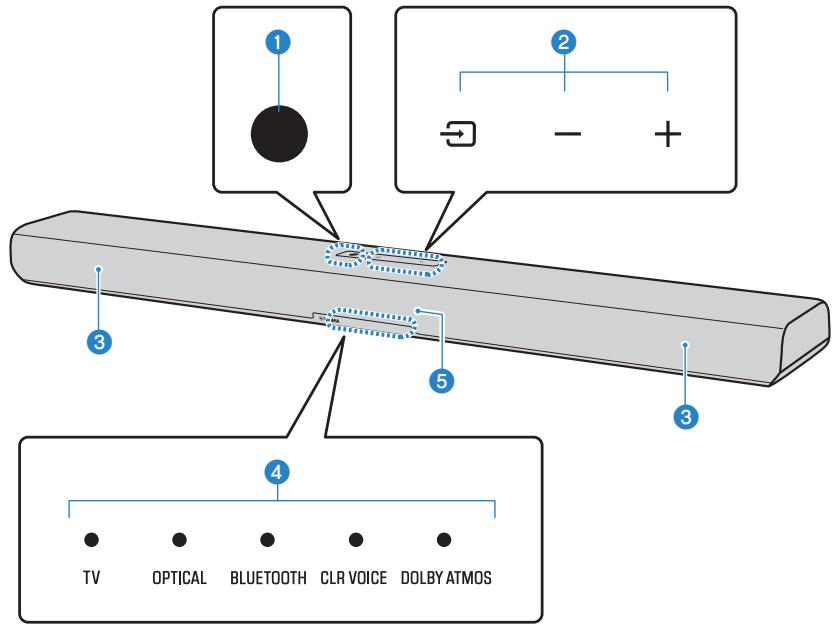

Noms des pièces de la barre de son (avant/haut)

Cette section déscrit les noms et les fonctions des pièces sur l'avant et le haut de la barre de son.

1 Bouton d'alimentation

Pour allumer et étéindre la barre de son (veille).

2 Commandes

Touchez les symboles du bout du doigt pour contrôler la barre de son.

(Entrée): Sélectionnez une source d'entrée (p.31).

- / + (Volume - / + ): Pour régler le volume (p.31).

Enceintes

4 Témoins

Les témoins clignotent ou s'allument pour indiquer le fonctionnement et le statut du réglage. Pendant la lecture normale, le statut du réglage est indiqué comme suit:

TV, OPTICAL ou BLUETOOTH : source d'entrée selectionnée (allumé)

CLR VOICE : la fonction Clear Voice est activée (allumé)/déactivée (étéint)

DOLBY ATMOS : Le signal audio Dolby Atmos est reçu pendant la lecture surround (allumé en vert)

NOTE

Ce document utilise les illustrations suivantes pour montré que les témoins sont éteints, allumés ou clignotants.

Éteint

Allumé

Clignote

5 Capteurs de télécommande

AVIS

Si you prevoyez de ne pas utiliser le produit pendant une longue période de temps, assurez-vous de débrancher la fiche d'alimentation de la prise secteur. Meme si le produit est eteint (veille) via le bouton d'alimentation de la barre de son, une petite quantite de courant continue de circuler.

NOTE

• Pour éviter un fonctionnement intempestif, ne placez rien sur les commandes de la barre de son. L'activation de la fonction Verrouillage enfant empêche tout fonctionnement accidentel.
• La luminosité des témoins peut être ajustée en appuyant sur DIM.

Liens connexes

• « Noms des touches de la télécommande » (p.14)
• « Lecture surround » (p.35)
• « Lecture stéreo » (p.36)
• « Lecture des voix humaines à un volume plus élevé (CLEAR VOICE) » (p.39)
• « Activation/désactivation de la fonction Verrouillage infant » (p.50)
• « Modification de la luminosité des témoins (Dimmer) » (p.47)
• « Liège des affichages des témoin s » (p.82)

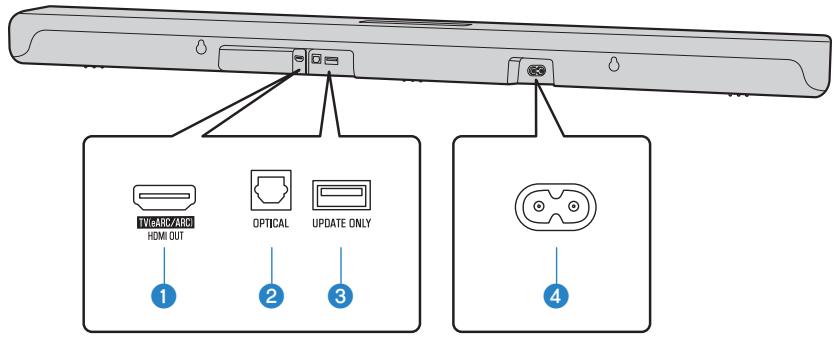

Noms des pieces de la barre de son (arrière)

Cette section déscrit les noms et les fonctions des pieces sur l'arrête de la barre de son.

1 Prise HDMI OUT/TV (eARC/ARC) (p.23)
2 Prise d'entrée OPTICAL (p.27)
3 Prise UPDATE ONLY

Utilisez cette prise pourmettre à jour le micrologiciel de la barre de son.

Consultez le Guide de mise à jour sur le site Web de Yamaha pour en savoir plus.

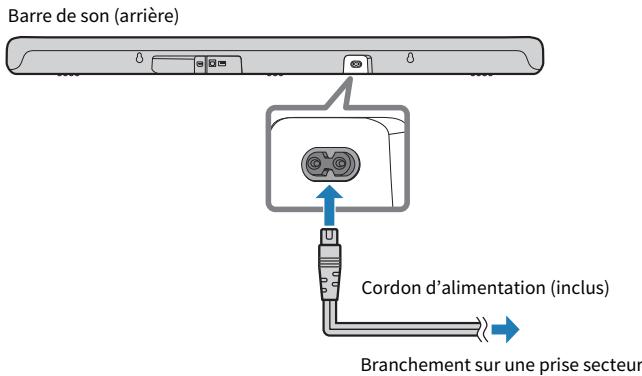

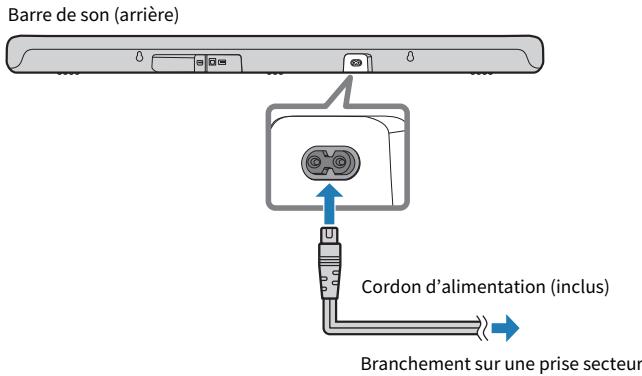

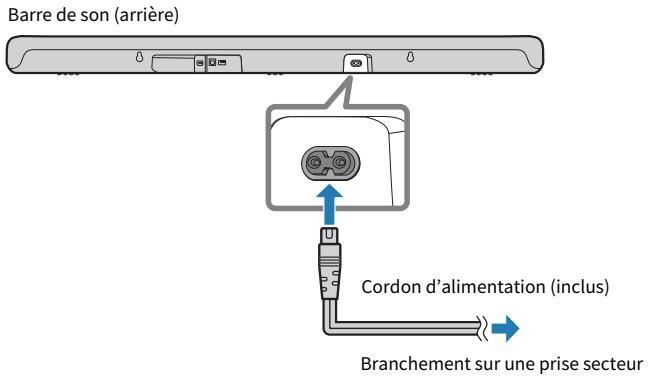

4 Prise d'entrée de l'alimentation CA

Liens connexes

• « Noms des pieces de la barre de son (avant/haut) » (p.10)
• « Noms des touches de la télécommande » (p.14)

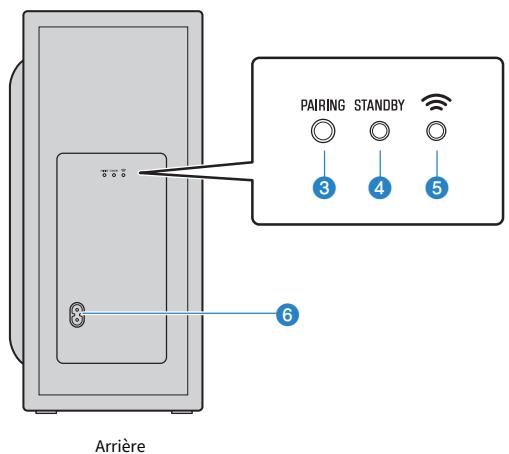

Noms des pieces du caisson de graves

Cette section décrit les noms des pieces et fonctions du caisson de graves.

1 Port bass-reflex
Enceinte

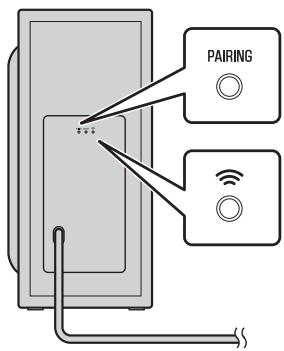

3 Touche PAIRING

Àutiliser pour jumeler manuellement la barre de son avec le caisson de graves (p.75).

4 Témoin STANDBY

Indique le statut du caisson de graves (p.64).

5 Témoin

S'allume lorsque le caisson de graves est connecté à la barre de son (p.30).

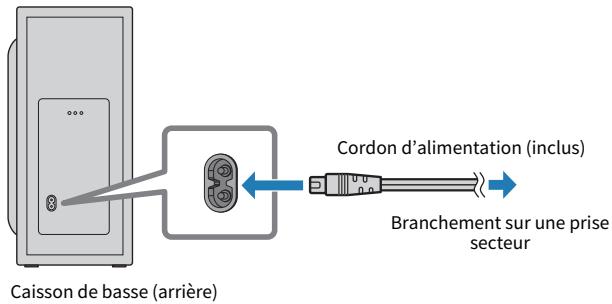

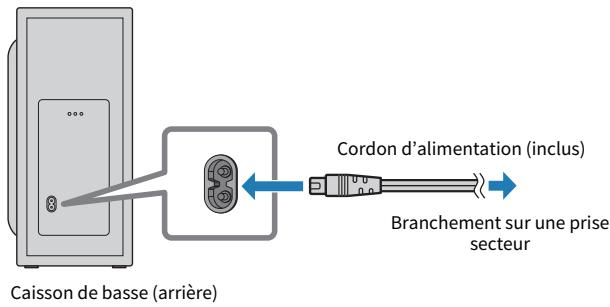

6 Prise d'entrée de l'alimentation CA

Àutiliser pour brancher le cordon d'alimentation du caisson de graves.

Liens connexes

« Lieste des affichages des tiémoins » (p.82)

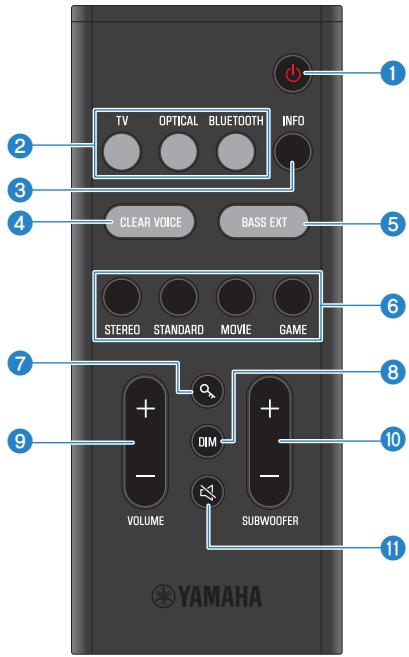

Noms des touches de la télécommande

Cette section déscrit les noms et les fonctions des touches de la télécommande.

Pour allumer et eteindre la barre de son (p.30).

2 Touches des sources d'entrée

Pour selectionner une source d'entree audio (p.31).

• Touche TV: Audio d'un téléviseur
• Touche OPTICAL: Audio d'un appareil connecté à la prise d'entrée OPTICAL
• Touche BLUETOOTH : Audio d'un dispositif Bluetooth

3 Touche INFO

Vérifiez les informations comme le type de signal audio en cours de lecture et les réglages des fonctions de la barre de son (p.46).

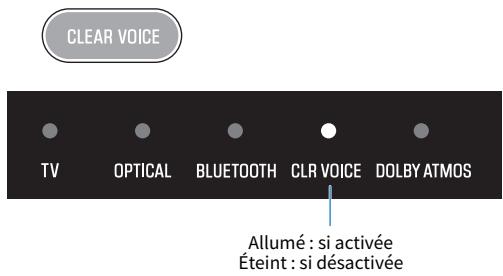

4 Touche CLEAR VOICE

Pour activer ou désactiver la fonction Clear Voice (p.39).

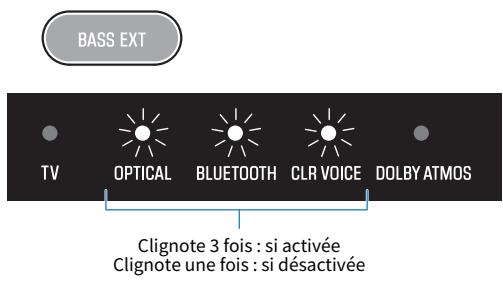

5 Touche BASS EXT

Pour activer ou désactiver la fonction d'accentuation des graves (p.38).

6 Touches de mode sonore

Pour basculer sur votre mode sonore préfééré (p.33).

STEREO
STANDARD
MOVIE
GAME

7 Touche _× (verrouillage enfant)

Activez ou désactivez la fonction Verrouillage infant (p.50).

8 Touche DIM

Pour changer la luminosité des tiémoins de la barre de son (p.47).

9 Touche VOLUME (+ / - )

Pour régler le volume de la barre de son (p.31).

10 Touche SUBWOOFER (+ / - )

Cette touche permet de régler le volume du caisson de graves (p.37).

1 Touche (Sourdine)

Pourmettre la sortie audio en sourdine (p.31).Appuyez de nouveau sur cette touche ou appuyez sur VOLUME (+ / - ) pourdésactiverle son.

NOTE

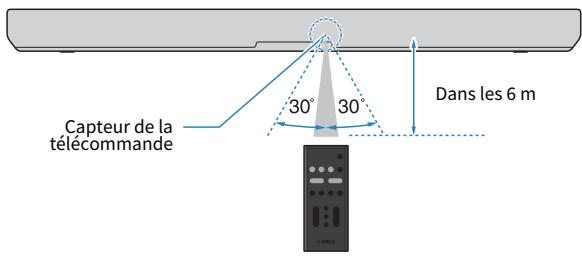

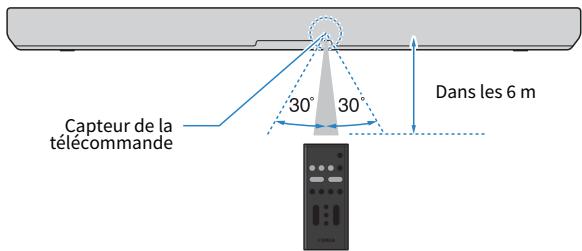

Utilisez la télécommande dans le rayon illustré ci-après :

Liens connexes

« Noms des pièces de la barre de son (avant/haut) » (p.10)

PREPARATIFS AVANT L'UTILISATION

Préparation

Installez la barre de son et raccordez-y un téléviseur.

1 Confirmez qu'aucun des éléments inclus ne manque.

« Confirmation des éléments inclus » (p.20)

2 Installiez la barre de son et le caisson de graves.

« Installation du produit » (p.22)

3 Raccordez la barre de son à un téléviseur.

Raccordez la barre de son au téléviseur en utilisant une méthode adaptée au type de prises du téléviseur et aux fonctions à utiliser.

« Raccordement à un téléviseur compatible avec ARC » (p.23)

« Raccordement à un télévisuer non compatible avec ARC » (p.25)

4 Connectez un périphérique audio (si nécessaire).

« Raccordement à un appeareil audio et à l'alimentation secteur » (p.27)

5 Préparez la télécommande.

« Préparation de la télécommande » (p.29)

6 Allumez la barre de son.

Lors de la mise sous tension de la barre de son, le caisson de graves est simultanément mis sous tension.

« Mise sous tension de la barre de son » (p.30)

NOTE

• Connectez des appareils audio-video (teils que des lecteurs BD/DVD et des écodeurs) aux prises d'entrée HDMI du téléviseur.

Pour lire le son d'un téléviseur ou d'un apparéil audio-video via la barre de son, réglez les sources d'entrée comme suit :

Source d'entree de la barre de son : TV
- Source d'entrée du téléviseur: Appareil audio-video lisant le contenu

Précautions pour les préparatifs

Avant d'installer la barre de son et de raccorder d'autres apparèils, lisez attentivement les précautions suivantes. Veillez à suivre les précautions.

Precautions d'installation

AVERTISSEMENT

Procedez à l'installation comme indiqué dans le Guide d'utilisation. Le non-respect de cette consigne pour provoquer la chute des approails et entrainer des blessures.
- Confirmez que l'installation une fois finie est sure et solide. De plus, proceze periodiquement a des inspections de sécurité. Le non-respect de cette consigne pour provoquer la chute des apparciels et entrainer des blessures.
N'exposez pas le produit à la pluie, ne l'utilisez pas pres d'une source d'eau ou dans un milieu humide et ne posez pas dessus de récipliers (teils que les vases, des bouteilles ou des verres) contenant des liquides qui risqueraient de s'infiltrer par les ouvertures ou de dégouliner. Toute infiltration de liquide tel que de l'eau à l'intérieur du produit risque de provoquer un incendie, des électrocutions ou des dysfonctionnements.
- Ne placez pas d'objets brûlants ou de flammes nues à proximé du produit, au risque de provoquer un incendie.
- N'utilise pas ce produit à proximé d'appareils Médicaux ou au sein d'établissements Médicaux. Les ondes radio transmises par ce produit peuvent affecter les appeareils electro-médicaux.

ATTENTION

Ne placez pas le produit dans une position instable afin d'eviter qu'il ne tombe ou se renverse accidentellement et ne provoque des blessures.
Lors de l'installation de ce produit, n'obstruez pas les orifices prevus pour la dissipation de la chaleur. Le non-respect de cette consigne risque d'entrainer une retention de chaleur à l'intérieur du produit, susceptible de provoquer un incendie ou des dysfonctionnements.
- Evitez d'être a proximé du produit lors de la survenue d'une catastrophe naturelle telle qu'un tremblement de terre. Compté tenu du risque de renversement ou de chute du produit pouvant entraîner des blessures, pensez à vous éloigner rapidément du produit et à vous refugier dans un lieu s ur.
- N'installez pas le produit dans un emplacement où il pourrait entrer en contact avec des gaz corrosifs ou de l'air à haute teneur en sel ou être exposé à des fumées ou à des vapeurs excessives. Cela pourrait provoquer des dysfonctionnements.

AVIS

N'appuyez pas fortement sur les unités de haut-parleur ou sur la portion recouverte de tissu de ce produit.
- Ne placez aucun objet sensible au magnétisme (tel qu'un disque dur ou une carte magnétique) pres du produit. L'effet magnétique de la barre de son peut endommager l'objet ou les données qui y sont enregistrées.
N'tilse pas ce produit dans un endroit qui devient extrement chaud (en plein soleil ou prs d'un chiffage, par exemple) ou extrement froid, ou bien dans un endroit soumis a des poussieres ou des vibrations excessives. Le non-respect de cette consigne pourrait provoquer la deformation du panneau du produit, le dysfonctionnement de ses composants internes ou l'instabilite de son fonctionnement.
Si you utilisez une fonction sans fil, evitez d'installer ce produit a proximete de parois metalliques ou de bureaux en metal, de fours a micro-ondes ou d'autres dispositifs de reseau sans fil. Les obstructions pourraient raccourcir la distance de transmission.
- N'empilez pas la barre de son et le caisson de graves directement l'un sur l'autre. De plus, n'empilez pas d'autres apparèils audio-video directement sur ou sous ce produit. Ces apparèils pourrait mal fonctionner en raison des vibrations.
- Ne placez pas le caisson de graves comme suit. Le volume sonore des graves risquerait d'être perdu.

• Avec les unités de haut-parleur (portion recouverte de tissu) placées fermement contre le mur
• Avec le port bass-reflex bloqué
• Ne placez pas de meubles ou d'autres objets en métal entre la barre de son et le caisson de graves. Cela pourrait perturber la connexion sans fil.

Precautions pour les connexions

AVERTISSEMENT

Assurez-vous d'utiliser ce produit avec la tension d'alimentation qui y est imprimée. Le non-respect de cette procEDURE risque d'entrainer un incendie, des chocs électriques ou des dysfonctionnements.
Veilze a utilise le cordon d'alimentation fournir. Evitez de recourir a des cordons d'alimentation fournis avec d'autres apparheils. Le non-respect de cette procedure risque d'entraigner un incidence, des chocs électriques ou des dysfunctionnements.
N'essayez jamais de retirer ou d'insérer une fiche électrique avec les mains mouillées. Ne manipulez pas ce produit en ayant les mains mouillées. Le non-respect de cette procédure risque d'entrainer les chocs électriques ou des dysfonctionnements.
- En cas de risque d'impact de foudre à proximé de l'appareil, évitez de toucher la fiche d'alimentation. Le non-respect de cette consigne peut entraîner des chocs électriques.
Lors de I'installation du produit, assurez-vous que la prise secteur que vous utilisez est facilement accessible. En cas de probleme ou de dysfonctionnement, d'activez immediatement l'interrupteur d'alimentation et retireze la fiche de la prise secteur. Meme lorsque I'interrupteur d'alimentation est en position desactivee, le produit n'est pas disconnected de la source d'électricité tant que le cordon d'alimentation reste branché à la prise murale.
- Si vous prévoyez de ne pas utiliser le produit pendant une longue période de temps, assurez-vous de retarder la fiche d'alimentation de la prise secteur. Le non-respect de cette consigne peut entraîner un incendie ou des dysfonctionnements.
Vérifiez périodiquement l'etat de la prise électrique, dépoussiérez-la et nettoyez-la en prénant soin de retarder toutes les impuretés qui pouraient s'y accumuler. Le non-respect de cette consigne peut entraîner un incendie ou des chocs électriques.

ATTENTION

• N'utilisez pas une prise secteur dans laquelle la fiche d'alimentation ne peut pas s'insérer fermement. Le non-respect de cette consigne peut entrainer un incendie, des chocs électriques ou des brûlures.
  Lorsque you debranche la fiche d'alimentation, tenez toujours la fiche elle-même, pas le cordon. Si vous tirez sur le cordon, vous risquez de l'endommager et de provoquer des chocs électriques ou un incendie.
• Introduisez complètement la fiche d'alimentation dans la prise secteur. L'utilisation du produit alors que la fiche d'alimentation n'est pas complètement insérée dans la prise peut entraîner une accumulation de poussière sur la fiche et provoquer un incendie ou des brûlures.

AVIS

• En cas de connexion d'appareils externes, assurez-vous de dire attentivement le Guide d'utilisation de l'appareil concerné et racordez-le conformément aux instructions fournies. La non-conformité aux instructions de manipulation peut provoquer le dysfonctionnement de l'appareil.
• Ne raccordez pas ce produit à des appareils industriels. Ce produit a été concu pour être raccordé à des appareils grand public. Le raccordement à un produit pour usage industriel pourrait provoquer le dysfonctionnement du produit.
• Lorsque vous connectez la barre de son à un téléviseur, voirlez à utiliser le cable HDMI inclus.

Confirmation des éléments inclus

Les éléments suivants sont inclus avec ce produit. Assurez-vous qu'aucun des éléments inclus ne manque.

■ Principaux apparéils

• Barre de son (SR-CUB40A)

• Une pile au lithium (CR2025) a déjà été insérée dans la télécommande.

Cordons d'alimentation (× 2)

Cable HDMI (1,5 m)

• Gabarit de fixation

• À utiliser lors de la fixation de la barre de son à un mur.

• Entretoises (x2)

• À utiliser lors de la fixation de la barre de son à un mur.

PREPARATIFS AVANT L'UTILISATION > Confirmation des éléments inclus

• Guide rapide

Guide de sécurité

Installation du produit

• Avant d'installer la barre de son, lisez attentivement les précautions suivantes.
  一 Précautions pour les préparatifs (p.18)

Installez la barre de son et le caisson de graves comme illustré ci-après : Placez le caisson de graves du côte de la barre de son. Pour éviter que le son ne se reflète sur le mur, dirigez légèrement l'avant du caisson de graves vers l'intérieur.

Commandes

NOTE

Pour une installation correcte de la barre de son sur un mur, veiliez à la confier au revendeur auprès duquel vous ave acheté le produit ou à un installerateur dont le personnel de service est qualifié. Consultez le Manuel d'installation pour le montage mural pour de plus amples informations.

https://manual.yamaha.com/av/sb/wallmount/srb40a_b30a/

Raccordement à un téléviseur et à l'alimentation secteur

Raccordement à un téléviseur compatible avec ARC

• Avant de raccorder des appareils, lisez attentivement les précautions suivantes.

一 Précautions pour les préparatifs (p.18)

Le raccordement à un téléviseur doit se faire par le biais du cable HDMI inclus compatible avec ARC.

Le cable HDMI transmet le signal audio du téléviseur et le signal de commande pour commander la barre de son au moyen de la télécommande du téléviseur.

1 Raccordez la barre de son à un téléviseur.

Raccordez le cable HDMI à la prise d'entrée HDMI compatible avec la fonction Audio Return Channel (étiquetée « eARC » ou « ARC ») du téléviseur.

Barde son (arrière)

2 Raccordez la barre de son à l'alimentation.

3 Raccordez le caisson de graves à l'alimentation.

NOTE

eARC est l'abréviation de « Enhanced Audio Return Channel», canal de return audio amélioré. Il s'agit d'une extension de la fonctionnalité ARC capable de transmettre des signaux audio haute définition (Dolby Atmos, par exemple) via un téléviseur, qu'ARC ne peut pas transmettre.
- La fonction de contrôle HDMI de la barre de son est activée par défaut. Désactiver la fonction de contrôle HDMI lorsque vous ne l'utilise pas.
Raccordez un apparéil audio-video ( comme un décodeur) au téléviseur.

Liens connexes

« Activation/désactivation de la fonction de contrôle HDMI » (p.48)

Raccordement à un téléviseur non compatible avec ARC

• Avant de raccorder des appareils, lisez attentivement les précautions suivantes.

一 Précautions pour les préparatifs (p.18)

Raccordez au téléviseur au moyen d'un cable audio optique numérique (en vente dans le commerce).

Le cable audio optique numérique transmet le signal audio du téléviseur à la barre de son.

1 Raccordez la barre de son à un téléviseur.

Raccordez à la prise de sortie audio optique numérique du téléviseur.

2 Raccordez la barre de son à l'alimentation.

3 Raccordez le caisson de graves à l'alimentation.

NOTE

• Pour lire le son d'un téléviseur via la barre de son, réglez la source d'entrée comme suit :
• Source d'entrée de la barre de son : OPTICAL
  Le son Dolby Atmos ne peut pas etre lu lorsqu'un telleviseur est racordede avec un cable audio optique numérique.

Raccordement à un apparéil audio et à l'alimentation secteur

• Avant de raccorder des appareils, lisez attentivement les précautions suivantes.

一 Précautions pour les préparatifs (p.18)

Un apparéil audio équipé d'une prise de sortie audio optique numérique peut être raccordé directement à la barre de son avec un cable audio optique numérique (en vente dans le commerce).

1 Raccordez un appeareil audio à la barre de son.

2 Raccordez la barre de son à l'alimentation.

3 Raccordez le caisson de graves à l'alimentation.

NOTE

Lds h i t r t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0
- Un apparéil autre qu'un télévisér ne peut pas être raccordé avec un cable HDMI.

Préparation de la télécommande

Retrez la languette isolante de la pile avant d'essayer d'utiliser la télécommande.

Languette isolante de la pile

NOTE

Utilisez la télécommande dans le rayon illustré ci-après :

Liens connexes

« Comment remplacer la pile de la télécommande » (p.73)

Mise sous tension de la barre de son

Pour allumer et eteindre la barre de son (veille).

1 Appuyez sur le bouton (alimentation).

Une pression sur cette touche permet d'allumer et d'etreindre la barre de son.

Lorsque la barre de son est mise sous tension, tous les témoins s'allument, puis certains t'émoins restent allumés pour indiquer les statuts des réglages.

Exemple : Affichage normal

Lorsque la barre de son est mise hors tension, les témoin s'éteignent.

AVIS

Si you prevoyez de ne pas utiliser le produit pendant une longue période de temps, assurez-vous de débrancher la fiche d'alimentation de la prise secteur. Meme si le produit est eteint (veille) via le bouton d'alimentation de la barre de son, une petite quantite de courant continue de circuler.

NOTE

La même opération de commande peut également être effectuee depuis le bouton d'alimentation de la barre de son.
- à la mise sous tension de la barre de son, la barre de son et le caisson de graves sont automatiquement connectés sans fil. Une fois la connexion établie, le témoin ≈ à l'arrête du caisson de graves s'allume.

LECTURE

Contrôle de base pendant la lecture

Cette section décrit les opérations de contrôle de base disponibles pendant la lecture.

■ Sélection d'une source d'entrée

Appuyez sur l'une des touches suivantes.

• Touche TV: Audio d'un téléviseur
• Touche OPTICAL : Audio d'un apparéil connecté à la prise d'entrée OPTICAL
• Touche BLUETOOTH : Audio d'un dispositif Bluetooth

Le témoin de la source d'entrée sélectionnée s'allume.

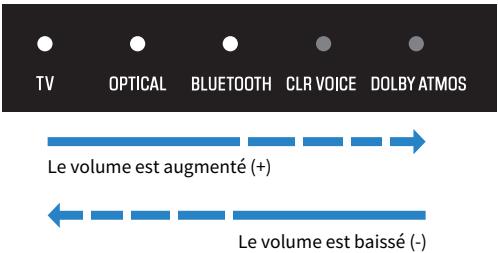

Réglagedu volume

Appuyez sur VOLUME (+/-) pour régler le volume.

Le nombre de témoins allumés change pour indiquer le niveau du volume.

Si le son est émis à la fois par les enceintes du téléviseur et par la barre de son, coupez le son du téléviseur.

LECTURE > Contrôle de base pendant la lecture

Pour couper provisoirement le son de la barre de son, appuyez sur . Pour reactiver le son, appuyez de nouveau sur ou appuyez sur VOLUME (+/-).

Pendant la sourdine, les témoins indiquent les éléments suivants.

Clignote

NOTE

Les mêmes opérations peuvent également être effectuees depuis les commandes de la barre de son.

• (Entrée): Pour sélectionner un appareil à lire.
• / + (Volume - / + ): Pour régler le volume

Liens connexes

• « Lecture surround » (p.35)
• « Lecture stéreo » (p.36)
• « Lecture des voix humaines à un volume plus élevé (CLEAR VOICE) » (p.39)
• « Profiter de sons graves riches (BASS EXT) » (p.38)
• « Écoute de l'audio depuis un dispositif Bluetooth® » (p.41)

Réglage du son selon vos préférences

Fonctions audio de ce produit

Ce produit est pourvu de modes sonores à la fois pour la lecture surround et la lecture stéreo. Il existe également différents réglages sonores pour régler le son encore plus selon vos préférences.

■ Modes sonores

Un mode sonore peut être sélectionné parmi trois modes sonores pour la lecture surround et un mode sonore pour la lecture stéreo.

STEREO

Ce mode sonore fournit une lecture stéreo. Ce mode sonore est idéal pour la lecture de musique.

STANDARD

Ce mode sonore fournit une lecture surround qui convient le mieux aux programmes télévisés comme les émissions sportives. Il accentue l'image acoustique des voix humaines et les rend plus facies à entendre, tout en reproduisant un champ sonore ample.

MOVIE

Ce mode sonore fournit une lecture surround ideale pour les films. Il cree un espace sonore qui semble enveloppper notre corps.

GAME

Ce mode sonore fournit une lecture surround qui convient le mieux aux produits. Il produit avec prévision et accentue la localisation des effets sonores individuels pour une expérience de jeu extrémement immersive.

Réglages du son

Les réglages du son vous permettent de régler le son au plus après de vos préférences.

Clear Voice

Les voix humaines dans le contenu audio peuvent être plus audibles sans monter le volume lorsque la fonction Clear Voice est activée. Cette fonction est recommendée pour regarder des films ou des drames à bas volume ou pour les films ou les drames avec une pléthore de musique de fond et d'effets sonores.

L'image acoustique des graves est améliorée lorsque la fonction Accentuation des graves est activée. Elle reproduit des graves riches avec une forte présence en clarifiant l'image acoustique du son grave sans perturber l'équilibre de l'ensemble du son.

Fonction Graves/aigus (via l'application uniquement)

Cette fonction regle séparément le volume des plages de fréquences élevées et basses. Elle vous permet de profiter du son avec l'équilibre audio de votre préférence.

Liens connexes

• « Lecture surround » (p.35)
• « Lecture stéreo » (p.36)
• « Lecture des voix humaines à un volume plus élevé (CLEAR VOICE) » (p.39)
• « Profiter de sons graves riches (BASS EXT) » (p.38)
• « Réglage séparé du volume pour les plages de fréquences (Graves/aigus) » (p.40)

Lecture surround

Appuyez sur STANDARD, MOVIE ou GAME pour activer la lecture surround. Sélectionnez votre mode sonore préfééré en fonction du contenu vu ou écoute.

STANDARD

MOVIE

GAME

Clignote trois fois lorsqu'eléglage est sélectionné

NOTE

• Appuyez sur INFO pour voir si la lecture surround est seLECTIONnée.

• La barre de son utilise les technologies suivantes pour offrir une expérience de son surround complète.

• Dolby Atmos: technologie surround basée sur les objets. Allant plus loin que les approches traditionnelles basées sur les canaux, il contrôle le contentu audio comme un assemblage de plusieurs objets (une combinaison d'informations audio et d'informations sur les changements d'emplacement du son). Cela permet un contrôle du son plus précis et permet de reproductive un son plus fidèle aux intentions des créateurs de contenu en tirant parti des caractéristiques de la barre de son.

Liens connexes

• « Fonctions audio de ce produit » (p.33)
• « Affichage du type de signal audio et des réglages pour les fonctions » (p.46)

Changement du réglage des caractéristiques sonores de MOVIE

Les caractéristiques sonores peuvent être partiellement modifiées lorsque le mode sonore est régé sur MOVIE.

Maintenez enforcé MOVIE sur la télécommande pendant au moins cinq secondes pour permuter entre Réglage 1 et Réglage 2.

Réglage 1: Caracteristiques sonores ideales conçues par Yamaha

Réglage 2 : Caracteristiques sonores pour le décodeur Dolby Atmos

Réglages par défaut: Réglage 1

Lorsque le réglage change, les témoins situés à l'avant de la barre de son indiquent le réglage sélectionné comme suit :

MOVIE

Clignote une fois:Réglage 1
Clignote trois fois:Réglage 2

Lecture stéreo

Appuyez sur STEREO pour basculer sur la lecture stéreo 2 canaux.

STEREO

Clignote trois fois lorsque le réglage est sélectionné

NOTE

Appuyez sur INFO pour voir si la lecture stéreo est sélectionnée.

Liens connexes

• « Fonctions audio de ce produit » (p.33)
• « Affichage du type de signal audio et des réglages pour les fonctions » (p.46)

Réglage du volume du caisson de graves

Réglez uniquement le volume du caisson de graves.

Appuyez sur SUBWOOFER (+ / -) pour regler le volume.

SUBWOOFER

Le témoin allumé change pour indiquer le niveau du volume.

Profiter de sons graves riches (BASS EXT)

L'image acoustique des graves est améliorée lorsque la fonction Accentuation des graves est activée. Le volume du caisson de graves demeure identique, mais l'image acoustique globale des graves est ajustée pour être plus claire. Par conséquent, la présence de l'image acoustique des graves peut être accentuée sans perturber l'équilibre de l'ensemble du son. Cette fonction est recommendée lorsque vous souhaitez augmenter les graves tout en supprimant le volume du caisson de graves, ou lorsque vous souhaitez accentuer les sons des instruments graves.

Appuyez sur BASS EXT pour activer ou désactiver la fonction.

Réglages par défaut : Désactivé

NOTE

Appuyez sur INFO pour voir si la fonction d'accentuation des graves est activée ou désactivée.

Liens connexes

« Affichage du type de signal audio et des réglages pour les fonctions » (p.46)

Lecture des voix humaines à un volume plus élevé (CLEAR VOICE)

Les voix humaines dans le contenu audio peuvent être plus audibles sans monter le volume lorsque la fonction Clear Voice est activée. Cette fonction est recommendée pour regarder des films ou des drames à bas volume ou pour les films ou les drames avec une pléthore de musique de fond et d'effets sonores.

Appuyez sur CLEAR VOICE pour activer ou désactiver la fonction.

Réglages par défaut : Désacté

NOTE

Clear Voice est une fonction qui se concentre sur l'image acoustique des voix humaines et l'accentue au sein du signal audio. Seules les voix humaines sont accentuees sans modifier le volume global et les caractéristiques de frquence, ce qui donne une impression claire de localisation des voix humaines.

Réglage séparé du volume pour les plages de fréquences (Graves/aigus)

La fonction Graves/aigus vous permet de régler séparément le volume des aigus et des graves pour obtenir un équilibre qui vous convient.

Cette fonction ne peut être contrôle que via l'application pour smartphone « Sound Bar Remote »

Les aigus et les graves peuvent être régles séparément de -6 à +6.

Réglages par défaut : 0

Liens connexes

« Commande de la barre de son au moyen de l'application pour smartphone (Sound Bar Remote) » (p.45)

Écoute de l'audio depuis un dispositif Bluetooth®

Le contenu audio d'un dispositif Bluetooth peut etre lu via la barre de son.

1 Appuyez sur BLUETOOTH pour basculer la source d'entrée sur Bluetooth.

BLUETOOTH

La barre de son passa à l'etat d'attente de connexion et le témoin BLUETOOTH clignote.

2 Sur le dispositif Bluetooth, activez la fonction Bluetooth.

3 Sélectionnez la barre de son sur le dispositif Bluetooth.

Lorsque la connexion est établie, le tímein BLUETOOTH sur la barre de son cesse de clignoter et commence à s'allumer en bleu.

4 Démarrez la lecture sur le dispositif Bluetooth.

La barre de son se met à生存 le son depuis le dispositif Bluetooth.

NOTE

• L'activation de la fonction de veille Bluetooth permet d'allumer automatiquement la barre de son lorsqu'une connexion est établie avec un dispositif Bluetooth.
• Si d'autres dispositifs Bluetooth ont été connectés auaravant, la barre de son se connectera au dernier dispositif connecté lorsque la source d'entrée bascule sur Bluetooth.

• La connexion Bluetooth est interrompue si l'une des opérations suivantes est effectué.

• La fonction Bluetooth d'un dispositif Bluetooth est désactivée.

• BLUETOOTH sur la télécommande de la barre de son est maintainue enfoncée pendant au moins cinq secondes.
• Une source d'entrée autre que Bluetooth est selectionnée sur la barre de son.
• La barre de son est mise hors tension.
• Réglez le volume sonore du dispositif Bluetooth au besoin.
• Effectuez les opérations sur le dispositif Bluetooth à moins de 10 mètres de la barre de son.

Liens connexes

« Activation/désactivation de la fonction de veille Bluetooth » (p.51)

Commutation de dispositifs Bluetooth pour la lecture (connexion multipoint)

La barre de son peut être connectée simultanément à deux dispositifs Bluetooth. Il est facile de permuter entre les dispositifs Bluetooth utilisés pour la lecture.

Procedez comme suit pour permuter entre les dispositifs Bluetooth utilisés pour la lecture

1 Arrêtez la lecture sur le dispositif Bluetooth.
2 Lancez la lecture sur l'autre dispositif Bluetooth.

Le contenu audio de l'autre dispositif Bluetooth peut être entendu sur la barre de son.

NOTE

Lors de la connexion d'un nouveau dispositif Bluetooth, déconnectez le dispositif Bluetooth actuellement connecté, puis connectez le nouveau dispositif.

LIAISON AVEC UN TÉLEVISEUR > Commande de la barre de son au moyen de la télécommande d'un téléviseur (fonction de contrôle HDMI)

LIAISON AVEC UN TÉLEVISEUR

Commande de la barre de son au moyen de la télécommande d'un téléviseur (fonction de contrôle HDMI)

Lorsque la barre de son est raccordée à un téléviseur via un cable HDMI, elle peut être contrôle avec la télécommande du téléviseur. C'est ce qu'on appelle la fonction de contrôle HDMI.

Télécommande du téléviseur (exemple)

1 Mise sous et hors tension

Le téléviser et la barre de son sont mis sous/hors tension simultanément.

Changer d'appareil de sortie audio

L'appareil de sortie audio peut être basculé sur le téléviseur ou la barre de son. Les opérations de contrôle varient en fonction du type de téléviseur.

3 Regler le volume

Le volume de la barre de son peut être régèle lorsque la sortie audio du téléviseur est réglee sur la barre de son.

Liens connexes

« Activation/désactivation de la fonction de contrôle HDMI » (p.48)

COMMANDE AVEC L'APPLICATION > Commande de la barre de son au moyen de l'application pour smartphone (Sound Bar Remote)

COMMANDE AVEC L'APPLICATION

Commande de la barre de son au moyen de l'application pour smartphone (Sound Bar Remote)

En installant l'application dédiée gratuite « Sound Bar Remote » sur un smartphone, la barre de son peut également être commandée depuis ce smartphone.

Recherche « Sound Bar Remote » sur l'App Store ou Google Play et installez-la sur le smartphone.

Après avoir installé l'application sur votre smartphone, connectez la barre de son via Bluetooth et ouvre l'application.

L'application vous permet de commander la barre de son tout en vérifier ses régages actuels via l'écran simple suivant.

Pour plus d'informations sur l'application, reportez-vous à la description de l'application sur l'App Store ou Google Play.

NOTE

• Cette barre de son prend uniquement en charge Sound Bar Remote. Cette barre de son ne peut pas etre controllee au moyen d'autres applications ( comme Sound Bar Controller).
  Pour controller la barre de son au moyen de l'application, configurez les reglages du smartphone comme suit :

• Activez la fonction Bluetooth.

• Pour les apparets avec le système d'exploitation Android 11 ou antérieur, configurer les réglages pour permettre l'obtention des informations de localisation.
  L'application Sound Bar Remote utilise les informations de localisation de l'appareil Android uniquement pour détecter la barde de son. Les informations de localisation acquises ne seront pas utilisées à autres fins.
• Pour les apparèils avec le système d'exploitation Android 12 ou ultérieur, configurer les réglages pour autoriser l'utilisation d'appareils à proximité.

MODIFICATION ET RÉINITIALISATION DES RÉGLAGES > Affichage du type de signal audio et des réglages pour les fonctions

MODIFICATION ET RÉINITIALISATION DES RÉGLAGES

Affichage du type de signal audio et des réglages pour les fonctions

Le type de signal audio en cours de lecture et les réglages pour les fonctions de la barre de son peuvent être vérifiés.

1 Appuyez sur le bouton INFO.

Les témoins de la barre de son affichent les informations suivantes sur le type de signal audio et les réglages pour les fonctions pendant trois secondes immédiatement après avoir enforcé INFO.

1 Type de signal audio

TV allumé en rouge : Dolby Atmos

TV allumé en blanc : Dolby Audio (Dolby Digital, Dolby Digital Plus, Dolby TrueHD)

OPTICAL allumé en blanc : AAC

TV et OPTICAL éteints : PCM, autre signal ou pas de signal d'entrée

Si la lecture surround est activée ou désactivée

Allumé:Activée

Éteint : Déactivé (lecture stéreo)

Si la fonction d'accentuation des graves est activée ou désactivée

Allumé: Activé

Éteint : Désactivé

Modification de la luminosité des témoins (Dimmer)

Réglez la luminosité des témoins de la barre de son sur l'un des trois niveaux suivants: « Intense», « Faible » ou « Éteint »

La luminosité est « Faible » par défaut.

1 Allumez la barre de son.
2 Appuyez sur le bouton DIM.

Appuyez sur la touche pour modifier la luminosité dans l'ordre: « Éteint», « Intense » et « Faible »

NOTE

Les tiemoins s'allument intensement immEDIATement après une operation, puis passent à la luminosité spécifiée au bout de quelques secondes.

MODIFICATION ET RÉINITIALISATION DES RÉGLAGES > Activation/désactivation de la fonction de contrôle HDMI

Activation/désactivation de la fonction de contrôle HDMI

L'activation de la fonction de contrôle HDMI permet de contrôle la barre de son avec la télécommande du téléviseur.

Réglages par défaut: Activé

1 Eteignez la barre de son.
2 Maintenez la touche TV enfoncée pendant au moins cinq secondes.

La fonction de contrôle HDMI passé d'Activé à Désactivé ou de Désactivé à Activé.

Le témoin indique le statut du réglage pendant quelques secondes comme suit, et la barre de son s'allume.

NOTE

• Lors de la connexion à une prise d'entrée HDMI compatible ARC d'un téléviseur, activez la fonction de contrôle HDMI.
• Pour réduire la consommation en voille, désactiver la fonction de contrôle HDMI. Dans ce cas, utilisez la télécommande incluse pour contrcler la barre de son.

Liens connexes

• « Raccordement à un téléviseur compatible avec ARC » (p.23)
• « La barre de son ne peut pas être commandée avec la télécommande du téléviseur » (p.62)
• « Comment réduire la consommation en voille » (p.72)

MODIFICATION ET RÉINITIALISATION DES RÉGLAGES > Activation/désactivation de la fonction de veille automatique

Activation/désactivation de la fonction de veille automatique

Lorsque la fonction de voir automatique est activée, la barre de son se met automatiquement hors tension dans l'un des cas suivants.

• Aucune opération de contrôle pendant huit heures
• Pas d'entrée audio et aucune opération de contrôle exécutée pendant 20 minutes

Si vous voulez éviter d'oublier d'etreindre la barre de son, activez la fonction de voirne automatique.

Le réglage par défaut dépend du modele.

Modèles pour les États-Unis, le Canada, le Mexique, l'Australie, la Chine continentale, Taiwan, l'Indonésie, la Nouvelle-Zélande et l'Inde : Désactivé

Modèles pour l'Europe, le Royaume-Uni, la Corée et d'autres régions : Activé

1 Eteignez la barre de son.
2 Tout en maintainant enforcé sur la barre de son, appuyez sur le bouton d'alimentation pendant au moins cinq secondes.

La fonction de voir automatique passé d'Activé à Désactivé ou de Désactivé à Activé.

Le témoin indique le statut du réglage pendant quelques secondes comme suit, et la barre de son s'allume.

MODIFICATION ET RÉINITIALISATION DES RÉGLAGES > Activation/désactivation de la fonction Verrouillage infant

Activation/désactivation de la fonction Verrouillage infant

Le verrouillage des commandes de la barre de son empêche tout fonctionnement accidentel (fonction Verrouillage enfant).

Réglage par défaut : Désactivé (pas de verrouillage infant)

1 Eteignez la barre de son.
2 Maintenez la touche _ enforcée pendant au moins cinq secondes.

La fonction Verrouillage infante passé d'Activé à Désactivé ou de Désactivé à Activé.

Le témoin indique le statut du réglage pendant quelques secondes comme suit, et la barre de son s'allume.

Allumé : si activé (verrouillage enfant)

Eteint : si désactivement (pas de verrouillage enfant)

MODIFICATION ET RÉINITIALISATION DES RÉGLAGES > Activation/désactivation de la fonction de veille Bluetooth

Activation/désactivation de la fonction de veille Bluetooth

L'activation de la fonction de veille Bluetooth permet d'allumer automatiquement la barre de son lorsqu'un dispositif Bluetooth se connecte à la barre de son.

Réglages par défaut: Activé

1 Eteignez la barre de son.
2 Maintenez la touche BLUETOOTH enfoncée pendant au moins cinq secondes.

BLUETOOTH

La fonction de veille Bluetooth passé d'Activé à Désactivé ou de Désactivé à Activé.

Le témoin indique le statut du réglage pendant quelques secondes comme suit, et la barre de son s'allume.

Activation/désactivation de la fonction Bluetooth

La fonction Bluetooth peut être désactivée.

Réglages par défaut: Activé

1 Eteignez la barre de son.
2 Maintenez la touche DIM enfoncée pendant au moins cinq secondes.

La fonction Bluetooth passé d'Activé à Désactivé ou de Désactivé à Activé.

Le témoin indique le statut du réglage pendant quelques secondes comme suit, et la barre de son s'allume.

Réinitialisation de la barre de son

Les réglages de la barre de son sont raménés aux prééglages en usine.

1 Eteignez la barre de son.
2 Tout en maintainant enforcé + sur la barre de son, appuyez sur le bouton d'alimentation jusqu'à ce que tous les témoins clignotent.

La réinitialisation est effectué. Une fois la réinitialisation terminée, les témoins apparaissent comme ci-après.

TV

OPTICAL

BLUETOOTH

CLR VOICE

DOLBYATMOS

Clignotent (réinitialisation terminée)

GUIDE DE DÉPANNAGE

Vérifiez d'abord les points suivants

Vérifiez les points suivants si le produit ne fonctionne pas correctement.

• Les cordons d'alimentation de tous les apparciels sont solidement connectés aux prises secteur.
• Le produit, le télévisuer et les apparciels audio-video sont sous tension.
• Les connecteurs de chaque cable sont fermement insérés dans les prises de chaque apparéil.

Liens connexes

« Lieste des centres de SAV » (p.85)

Puisance et fonctionnalite globale

L'unité s'éteint brusquement

La fonction de veille automatique a eteint la barre de son.

Si la fonction de voir automatique est activée, la barre de son se met automatiquement hors tension dans l'une des situations suivantes.

• Aucune opération de contrôle pendant huit heures
• Pas d'entrée audio et aucune opération de contrôle exécutée pendant 20 minutes

Rallumez la barre de son. Vous pouvez désactiver la fonction de veille automatique.

• « Activation/désactivation de la fonction de veille automatique » (p.49)

Le témoin TV sur la barre de son clignote en rouge. (Le circuit de protection a été activé.)

Après avoir confirmé que toutes les connexions ont été correctement effectuees, remettez la barre de son sous tension. Si l'unité s'eteint encore fréquemment, débranchez le cordon d'alimentation de la prise secteur et contactez le revendeur ou le service après-vente agrée Yamaha le plus proche.

• « Listes des centres de SAV » (p.85)

L'unité ne peut pas être mise sous tension

Le témoin TV a clignoté en rouge et l'unité ne s'est pas allumée trois fois de suite lors de la tentative de mise sous tension de la barre de son (le circuit de protection a été activé trois fois de suite).

L'unité ne peut pas être mise sous tension par mesure de protection. Débranche le cordon d'alimentation de la prise secteur et contactez le revendeur ou le service après-vente agrée Yamaha le plus proche.

• « Liège des centres de SAV » (p.85)

Aucune opération ne peut être effectué à partir des commandes de la barre de son

Il n'y a pas de réponse même lorsque les commandes sur la barre de son sont utilisées.

Les commandes de la barre de son sont peut-être verrouillées. Déverrouillez les commandes de la barre de son.

• « Activation/désactivation de la fonction Verrouillage enfant » (p.50)

Tous les témoins sont éteints alors même que la barre de son est sous tension (elle semble être hors tension)

La luminosité des témoins est réglée sur « Éteint »

Modifiez la luminosité.

• « Modification de la luminosité des témoins (Dimmer) » (p.47)

La barre de son ne fonctionne pas correctement

• Le microproesseur interne s'est fiqué en raison d'une décharge électrique externe (provoquee par un orage ou une décharge d'électricité statique), ou d'une baisse importante de la tension d'alimentation.

Appuyez sur la touche d'alimentation sur la barre de son pendant au moins 15 secondes pour forcer la barre de son à s'éteindre puis débranchez le cordon d'alimentation du caisson de graves de la prise secteur. Patientez au moins 10 secondes, puis rebranchez le cordon d'alimentation du caisson de graves et rallumez la barre de son.

La barre de son s'allume toute seule

Un autre dispositif Bluetooth est utilisé à proximé.

Mettez fin à la connexion Bluetooth établie avec la barre de son.

« Écoute de l'audio depuis un dispositif Bluetooth® » (p.41)

La télécommande ne commande pas la barre de son

La barre de son se trouve hors du rayon d'action.

Utilisez la télécommande dans le rayon d'action.

• « Noms des touches de la télékomande » (p.14)
• « Préparation de la télécommande » (p.29)

La pile est decharge.

Remplacez la pile par une neue.
- « Comment remplaçer lapile de la télécommande» (p.73)

- Le capteur de la télécommande de la barre de son est exposé au rayon direct du soleil ou à un éclairage violent.

Réglez l'angle d'éclairage ou repositionné la barre de son.

La barre de son ne peut pas etre commandee avec la télécommande du téléviseur

La fonction de contrôle HDMI n'est pas correctement configurée.

Confirmez que les réglages sont correctement configurés comme suit :

• La fonction de contrôle HDMI de la barre de son est activée.
• La fonction de contrôle HDMI est activée sur le téléviseur.
• Dans les réglages HDMI du téléviseur, la destination de la sortie audio est réalisée sur une option autre que les haut-parleurs intégrés du téléviseur.

Si la barre de son ne peut pas etre commandee avec la telecommande du téléviseur, procedez comme suit:

• Mettez la barre de son et le téléviseur hors tension, puis de nouveau sous tension.
• Débranchez le cordon d'alimentation de la barre de son, ainsi que les cordons d'alimentation des appareils externes connectés à la barre de son via un cable HDMI, de la prise secteur. Patientez 30 secondes environ, puis raccordez à nouveau ces équipements.

Le téléviseur ne prend pas en charge les fonctions de contrôle de la barre de son.

Meme si vous téléviseur est compatible avec la fonction de contrôle HDMI, il se pourrait que certaines fonctions ne soient pas disponibles. Pour en savoir plus, consultez la documentation suivant votre téléviseur.

Liens connexes

« Activation/désactivation de la fonction de contrôle HDMI » (p.48)

Lecture audio

Absence de son

La source d'entrée à partir de laquelle vous tentez de dire n'est pas seLECTIONnée.

Sélectionnez la bonne source d'entrée.

• « Contrôle de base pendant la lecture » (p.31)

La fonction de sourdine est active.

Annulesz la fonction de sourdine.

• « Contrôle de base pendant la lecture » (p.31)

Le niveau sonore est trop bas.

Augmentez le niveau de volume.

• « Contrôle de base pendant la lecture » (p.31)

Le cordon d'alimentation de la barre de son n'est pas correctement connecté.

Assurez-vous que le cordon d'alimentation de la barre de son est solidement connecté à une prise secteur.

Un signal que la barre de son ne peut pas dire est reçu.

Réglez le paramètre de sortie audio numérique du téléviseur ou de l'appareil audio-video sur un type de signal audio pris en charge par la barre de son.

• « Formats des signaux audio numériques pris en charge » (p.81)

La fonction de contrôle HDMI est désactivée.

Lorsque la barre de son est raccordé à un téléviseur prénant en charge ARC (Audio Return Channel) au moyen d'un cable HDMI, activez la fonction de contrôle HDMI.

• « Raccordement à un téléviseur compatible avec ARC » (p.23)
• « Activation/désactivation de la fonction de contrôle HDMI » (p.48)

- La destination de la sortie audio d'un téléviseur au moyen de la fonction de contrôle HDMI correspond aux haut-parleurs intégrés du téléviseur.

Dans les réglages HDMI du télévisuer, réglez la destination de la sortie audio sur une option autre que les haut-parleurs intégrés du télévisuer.

Le caisson de graves n'émet:aucun son

• La source de lecture ne contientaucun signal du canal du caisson de graves ni aucun signal basse fréquence.

Essayez de dire un contenu contenant des signaux du canal du caisson de graves pour voir si un son peut être émis par le caisson de graves.

Le volume du caisson de graves est défini à un niveau trop bas.

Augmentez le volume du caisson de graves.

一 Reglage du volume du caisson de graves (p.37)

Le cordon d'alimentation du caisson de graves n'est pas enforcé dans une prise secteur.

Raccordez le cordon d'alimentation du caisson de graves à une prise secteur.

• Le circuit de protection a été activé. (Les deux tímoins STANDBY et sur le caisson de graves clignotent.)

Le caisson de graves ne peut pas etre mis sous tension par mesure de protection du produit. Debranchez le cordon d'alimentation de la prise secteur et contactez le revendeur ou le service après-vente agree Yamaha le plus proche.

Le témoin sur le caisson de graves clignote.

L'etat de la connexion sans fil est médiocre et le caisson de graves ne peut pas être connecté à la barre de son. Essayez ce qui suit.

• Rapprochez le caisson de graves de la barre de son.
• Si des meubles métalliques sont placés entre la barre de son et le caisson de graves, changez la disposition ou déplacez le caisson de graves.
• Si un apparéil émettant des ondes electromagnétiques ( comme un four à micro-ondes ou un périphérique LAN sans fil) est place à proximité, éloignez le caisson de graves et la barre de son de cet apparéil.

Le caisson de graves est en attente de jumelage avec la barre de son. (Le témoin STANDBY sur le caisson de graves clignote.)

Si le son du caisson de graves était entendu jusqu'à présent sans problème :

Le bouton PAIRING sur le caisson de graves a ete enfoncé par accident, et le caisson de graves est en mode de jumelage.

Débranche le cordon d'alimentation du caisson de graves de la prise secteur, puis rebranche-le au moins cinq secondes après. Allumez ensuite la barre de son. Elle fonctionnera correctement.

Si ce problème se produit après avoir effectué le jumelage :

Éché du jumelage.

Débranchez le cordon d'alimentation du caisson de graves de la prise secteur, puis rebranchez-le au moins cinq secondes après. Vérifiez que la barre de son et le caisson de graves sont correctement installés et essayez de jumeler manuellement la barre de son et le caisson de graves.

• « Que faire si la barre de son et le caisson de graves ne sont pas jumelés automatiquement » (p.75)

Le volume diminue lorsque la barre de son est mise sous tension

La fonction de réglage automatique du volume a baisse le volume.

Pour éviter un volume excessif inattendu, la barre de son est pourvue de la fonction de réglage automatique du volume. Si la barre de son a été mise hors tension alors que le volume était élevé, le volume est automatiquement réglé à un niveau d'écoute sur à la prochaine mise sous tension de la barre de son. Augmentez le volume au besoin.

• « Contrôle de base pendant la lecture » (p.31)

Pas d'effet surround

La lecture stéreo est selectionnée.

Selectionnez la lecture surround.

• « Lecture surround » (p.35)

Le niveau sonore est trop bas.

Augmentez le niveau de volume.

• « Contrôle de base pendant la lecture » (p.31)

• Le téléviseur ou l'appareil audio-video est régle pour émettre uniquement l'audio 2 canaux (PCM par exemple).

Changez le réglage de sortie audio sur le téléviseur ou l'appareil audio-video pour émettre des signaux audio BitStream.

Le son est également entendu des haut-parleurs intégrés du téléviseur.

Baissez complètement le volume du téléviseur.

Vous écoutez depuis une position très proche de la barre de son.

Il est recommendé d'écouter à une certaine distance de la barre de son.

On entend du bruit

La barre de son est trop pres d'un autre dispositif numérique ou à haute fréquence.

Eloignez ces dispositifs de la barre de son.

Connexion Bluetooth

La barre de son ne peut pas etre connectee a un dispositif Bluetooth

• Bluetooth n'est pas sélectionné comme source d'entrée de la barre de son.

Sélectionnez Bluetooth comme source d'entrée.

« Écoute de l'audio depuis un dispositif Bluetooth® » (p.41)

La barre de son est trop éloignée du dispositif Bluetooth.

Rapprochez le dispositif Bluetooth de la barre de son.

• Un dispositif émettant des ondes électromagnétiques ( comme un micro-ondes ou un apparéil sans fil) est situé à proximité.

N'utilise pas la barre de son à proximé de dispositifs qui émettent des ondes electromagnétiques.

Le dispositif Bluetooth que vous utilisez ne prend pas en charge le profil A2DP.

Utilisez un dispositif Bluetooth qui prend en charge le profil A2DP.

Le profil de connexion enregistré sur le dispositif Bluetooth ne fonctionne pas correctement.

Supprimez le profil de connexion sur le dispositif Bluetooth, puis connectez le dispositif Bluetooth et la barre de son.

Le code pour les dispositifs comme un adaptateur Bluetooth n'est pas « 0000 »

Utilisez un dispositif Bluetooth dont le code est « 0000 »

• La barre de son est déjà connectée à un autre dispositif Bluetooth (lors de la toute première connexion d'un dispositif Bluetooth).

Mettez fin à la connexion Bluetooth en cours, puis connectez-vous au nouveau dispositif.

• La barre de son est déjà connectée à deux dispositifs Bluetooth (lorsque ces dispositifs ont déjà été connectés à la barre de son).

Déconnectez l'un des dispositifs Bluetooth actuellement connectés, puis connectez-vous à un autre dispositif.

La fonction Bluetooth de la barre de son est désactivée.

Activez la fonction Bluetooth.

• « Activation/désactivation de la fonction Bluetooth » (p.52)

Aucun son n'est restitué ou le son est saccadé depuis un dispositif Bluetooth

Le volume du dispositif Bluetooth est trop bas.

Augmentez le volume sur le dispositif Bluetooth.

• Bluetooth n'est pas séLECTIONné comme source d'entrée de la barre de son.

Selectionnez Bluetooth comme source d'entrée.

• « Écoute de l'audio depuis un dispositif Bluetooth® » (p.41)

La lecture n'est pas effectuee sur le dispositif Bluetooth.

Lancez la lecture sur le dispositif Bluetooth.

• La destination de sortie audio sur le dispositif Bluetooth n'est pas regliée sur la barre de son.

Sélectionnez la barre de son comme destination de la sortie audio sur le dispositif Bluetooth.

La connexion avec le dispositif Bluetooth a pris fin.

Connectez-vous à nouveau au dispositif Bluetooth.

La barre de son est trop éloignée du dispositif Bluetooth.

Rapprochez le dispositif Bluetooth de la barre de son.

• Un dispositif émettant des ondes electromagnétiques ( comme un micro-ondes ou un apparil sans fil) est situé à proximité.

N'utilise pas la barre de son à proximé de dispositifs qui émettent des ondes electromagnétiques.

La lecture est effectuee sur un autre dispositif Bluetooth.

Arrétez la lecture en cours et lancez la lecture sur l'autre périphérique Bluetooth.

Utilisation de l'application

L'application ne peut pas détecter la barre de son

- Une application non prise en charge par la barre de son est utilisé.

Cette barre de son prend uniquement en charge Sound Bar Remote. Sound Bar Controller, Home Theater Controller et MusicCast Controller ne peuvent pas etre utilisés.

La fonction Bluetooth du smartphone est désactivée.

Activez la fonction Bluetooth sur le smartphone.

Sur un apparéil Android, la fonction d'obtention des informations de localisation est déactivée.

L'application Sound Bar Remote utilise les informations de localisation de l'appareil Android uniquement pour détecter la barre de son. Modifiez les réglages comme suit en fonction du système d'exploitation de votre apparéil Android :

• Pour les appareils avec le système d'exploitation Android 11 ou antérieur, configurez les réglages pour permettre l'obtention des informations de localisation.
• Pour les appareils avec le système d'exploitation Android 12 ou ultérieur, configurez les réglages pour autoriser l'utilisation d'appareils à proximité.

Autres actions fréquentes

Comment raccorder des apparils audio-vidéo tels que des lecteurs BD/DVD

Raccordez des appareils audio-video, tels que des lecteurs BD/DVD et des écodeurs, aux prises d'entrée HDMI du téléviseur.

Pour dire le son d'un téléviseur ou d'un apparéil audio-video via la barre de son, réglez les sources d'entrée comme suit :

Source d'entrée de la barre de son : TV
- Source d'entrée du téléviseur: Appareil audio-video lisant le contenu

Comment réduire la consommation en veille

Modifiez les réglages comme suit :

• Contrôle HDMI : Désactivé
  Veille Bluetooth : Désactivé

Liens connexes

• « Activation/désactivation de la fonction de contrôle HDMI » (p.48)
• « Activation/désactivation de la fonction de veille Bluetooth » (p.51)

Comment remplacer la pile de la télécommande

Precautions à prendre pour les piles de la télécommande

AVERTISSEMENT

• La télécommande incluse avec ce produit contient une pile bouton. N'avalez pas la pile bouton. Tenez les piles neues et useses hors de portee des enfants. Si le compartment de la pile ne se ferme pas complètement, tenez-le hors de portee des enfants. Si la pile bouton est avalée, elle peut provoquer de graves brûlures chimiques et dissoudre les tissus du corps humain en seulement 2 heures et entrainer a mort. Si vous pensez que des piles ont pu ettre avalees ou placées à l'intérieur du corps humain, consultez immeditement un medecin.
• Ne jetez pas la pile au feu. Évitez d'exposer la pile à une température élevée, telle que les rayons directs du soleil ou du feu. N'essayez pas de charger la pile insérée dans la télécommande fournie. La pile pourrait exploser ou fuiR, et provoquer un incendie ou des blessures.
• Ne démonze pas la pile. En cas de fuite du liquide de la pile, évitéz tout contact avec ce liquide. Tout contact du contenu des piles avec les mains ou les yeux peut entraîner la cédité ou provoquer des brûlures chimiques. En cas de contact avec les yeux, la bouche ou la peau, rincez-vous immeditatement à l'eau claire et consultez un médecin.

ATTENTION

N'utilise pas de pile autre que celle specifiee. Cela pourrait provoquer un incendie ou des brûlures, ou entrainer des fuites de liquide susceptibles de provoquer une inflammation de la peau.
Veilazr aresperatla polarite (+ / - ) lrs de la mise en place de la pile. Le non-respect de ces instructions risque de provoquer un incendie, des brulures ou l'apparition de flammes en raison d'uneuite du liquide des piles.
- Lorsque la pile est déchargeée ou que vous n'utilise pas la barre de son pendant une longue période, retirez la pile de la télécommande pour éviter toute fuite du liquide de pile.
- Ne conservez pas les piles dans une poche ou un sac contenant des pieces en métal et évitez de transporter ou de stocker des piles avec des éléments métalliques. Cela pourrait court-circuiter les piles, les faire explodeur ou déverser leur liquide et provoquer un incendie ou des blessures.
- Avant de proceder au stockage ou à la mise au rebut des piles, voiriez à isoler la zone des bornes en appliquant dessus un ruban adhésiif ou tout autre type de protection. Si vous mélangez les piles à d'autres piles ou à des objets metalliques, vous risque de provoquer un incendie, des brûlures ou l' apparition de flammes dues à la fuite du liquide des piles.

Lorsque la pile est déchargeé, la barre de son ne peut plus être commandée avec la télécommande. Remplacez la pile par une neue.

Procedure de remplacement de la pile

1 Faites glisser le couvercle dans le sens de la flèche pour le retarder.

Arrière de la télécommande

Faites glisser le couvercle en appuyant fermement sur ces deux emplacements.

2 Retirez l'ancienne pile et insérez-en une neue.

3 Placez le couvercle sur la télécommande comme illustré sur la figure et faites-le glisser dans le sens de la flèche pour le ramener à sa position d'origine.

Que faire si la barre de son et le caisson de graves ne sont pas jumeles automatiquement

En principe, la barre de son et le caisson de graves sont jumelés automatiquement, mais s'ils ne sont pas correctement jumelés en raison d'une panne de communication-temporaire, vous devrez les jumeler manuellement.

NOTE

Le jumelage est le processus faisant que la barre de son et le caisson de graves se reconnaissent mutuellesment en tant qu'appareils auxquels se connecter.

1 Eteignez la barre de son.
2 Maintenez enforcé SUBWOOFER (-) sur la télécommande pendant au moins cinq secondes.

La barre de son est mise sous tension, et le témoin OPTICAL sur la barre de son clignote.

SUBWOOFER

Clignantant

3 Dans les 30 secondes, maintenez enforcé PAIRING à l'arrête du caisson de gravespendant au moins cinq secondes.

Lorsque la barre de son et le caisson de graves ont ete jumelés correctement, le témoin s'allume.

Si le témoin ≈ sur le caisson de graves ne s'allume pas après avoir suivi la procédure ci-dessus, procédez comme suit puis recommencerce manuellement le jumelage.

• Déplacez le caisson de graves et/ou la barre de son pour les rapprocher.
• Installéla la barre de son et le caisson de graves dans des endroits où ils ne sont pas obstrués par des meubles métalliques.
• Si un apparéil émettant des ondes electromagnetiques ( comme un four à micro-ondes ou un périhérique LAN sans fil) est place à proximé, éloignez le caisson de graves et la barre de son de cet apparéil.

Réinitialisation de la barre de son

Réinitialise la barre de son en effectuant les opérations suivantes.

Forcer la barre de son à s'éteindre

Appuyez sur la touche d'alimentation sur la barre de son pendant au moins 15 secondes.

Débranche le cordon d'alimentation du caisson de graves de la prise secteur. Patientez au moins 10 secondes, puis rebranche-le.

Pour réinitialiser la barre de son

Reportez-vous aux explications suivantes et ramenez les réglages de la barre de son aux préréglages en usine.

« Réinitialisation de la barre de son » (p.53)

techniques

Les caractéristiques techniques de ce produit sont les suivantes.

Barre de son

Section amplificateur

Puisance de sortie nominale maximale • Avant G/D	50 W × 2 canaux
Section Enceinte
Avant G/D
• Type	Type suspension acoustique (blindage non magnétique)
• Excitateur	Membrane conique de 4,6 cm × 4
• Réponse en fréquence	210 Hz à 22 kHz
• Impédance	4 Ω (8 Ω × 2)
Haut-parleur d'augus
• Type	Type suspension acoustique (blindage magnétique)
• Excitateur	Dôme de 2,5 cm × 2
• Réponse en fréquence	9 kHz à 22 kHz
• Impédance	4 Ω
Prise d'entrée
Optique numérique	1 (OPTICAL)
Prise de sortie
HDMI	1 (HDMI OUT/TV (eARC/ARC))
Autre prise
USB	1 (UPDATE ONLY)
Bluetooth
Fonction	Fonction Sink (appareil source vers cette unité)
Bluetooth version	Ver 5.1
Profils pris en charge	A2DP
Codes pris en charge	Fonction Sink : SBC, MPEG4-AAC
Catégorie Bluetooth	Bluetooth Catégorie 1
Portée ( ligne de mire)	Environ 10 m
Méthode de protection du contenu prise en charge	SCMS-T (fonction Sink)
Modèles pour le Royaume-Uni et l'Europe
• Fréquence radio	2402 MHz à 2480 MHz
• Puisance de sortie maximale (EIRP)	7,8 dBm (6,0 mW)

Généralités

Alimentation
• Modèles pour les États-Unis, le Canada, Taiwan et le Mexique	CA 100 à 120 V, 50/60 Hz
• Modèles pour le Royaume-Uni, l'Europe et d'autres régions	CA 100 à 240 V, 50/60 Hz
Consommation	25 W
Consommation en veille
• [Modèles pour les États-Unis, le Canada, Taiwan et le Mexique]
• Contrôle HDMI/Veille Bluetooth : Éteint	0,3 W
• Contrôle HDMI/Veille Bluetooth : Activé	0,6 W
• [Modèles pour le Royaume-Uni, l'Europe et d'autres régions]
• Contrôle HDMI/Veille Bluetooth : Éteint	0,3 W
• Contrôle HDMI/Veille Bluetooth : Activé	0,6 W
Dimensions (L x H x P)
• Installation de la barre de son devant un téléviseur, etc.	910 x 68 x 133 mm
• Fixation de la barre de son à un mur, avec des entretoises	910 x 66 x 139 mm
Poids	2,9 kg

NOTE

Le contenu de ce Guide d'utilisation s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. La version la plus récente du Guide d'utilisation est téléchargeable depuis le site Web de Yamaha.

Caisson de graves

Section amplificateur

Puisance de sortie nominale maximale

100W

Section Enceinte

• Type	Bass-reflex (blindage non magnétique)
• Excitateur	Membrane conique de 16 cm × 1
• Réponse en fréquence	33 Hz à 210 Hz
• Impédance	2 Ω

Fonction sans fil (Communication sans fil entre la barre de son et le caisson de graves)

• Bande de fréquence radio	2,4 GHz
• Portée d'émission	Environ 10 m (sans interférence)
Modèles pour le Royaume-Uni et l'Europe
• Fréquence radio	2403,35 MHz à 2477,35 MHz
• Puisance de sortie maximale (EIRP)	9,0 dBm (7,9 mW)

Généralités

Alimentation
• Modèles pour les États-Unis, le Canada, Taiwan et le Mexique	CA 100 à 120 V, 50/60 Hz
• Modèles pour le Royaume-Uni, l'Europe et d'autres régions	CA 100 à 240 V, 50/60 Hz
Consommation	20 W (puissance nominale)
Consommation en veille	0,8 W
Dimensions (L x H x P)	194 × 419 × 407 mm
Poids	8,1 kg

NOTE

Le contenu de ce Guide d'utilisation s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. La version la plus récente du Guide d'utilisation est téléchargeable depuis le site Web de Yamaha.

Formats des signaux audio numériques pris en charge

Les signaux audio numériques suivants sont pris en charge par ce produit.

Signaux d'entree audio de la prise HDMI OUT/TV (eARC/ARC)

Les signaux audio numériques suivants peuvent êtrelus sur ce produit lorsqu'ils sont reçus depuis la prise d'entrée HDMI compatible eARC ou ARC sur le téléviseur vers la prise HDMI OUT/TV (eARC/ARC) sur la barre de son :

Signaux provenant d'une prise d'entrée HDMI compatible eARC du téléviseur

Formats audio	Détails
PCM linéaire à 2 canaux	2 canaux, 32/44,1/48/88,2/96 kHz, 16/20/24-bits
PCM multicanal	Jusqu'à 7.1 canaux, 32/44,1/48/88,2/96 kHz, 16/20/24-bits
Train binaire	Dolby Digital/Dolby TrueHD/Dolby Digital Plus/Dolby Atmos

Signaux provenant d'une prise d'entrée HDMI compatible ARC du téléviseur

Formats audio	Détails
PCM linéaire à 2 canaux	2 canaux, 32/44,1/48/88,2/96 kHz, 16/20/24-bits
Train binaire	Dolby Digital/Dolby Digital Plus/Dolby Atmos

Signaux d'entrée audio de la prise OPTICAL

Les signaux audio numériques suivants peuvent être lus sur ce produit lorsqu'ils sont reçus depuis la prise de sortie optique numérique sur le téléviseur ou un apparéil audio-video vers la prise OPTICAL sur la barre de son :

Formats audio	Détails
PCM linéaire à 2 canaux	2 canaux, 32/44,1/48/88,2/96 kHz, 16/20/24-bits
Train binaire	Dolby Digital

NOTE

Le contenu de ce Guide d'utilisation s'applique aux dernières caractéristiques techniques connues à la date de publication du manuel. La version la plus récente du Guide d'utilisation est téléchargeable depuis le site Web de Yamaha.

Listedesaffichagesdes témoins

Les témoins de ce produit affichent principalement les informations de la manière suivante :

Témoins de la barre de son

NOTE

Ce guide présente le statut lumineux des témoins comme suit :

Éteint

Allumé

Clignote

Hors tension

Lecture normale

1 TV

TV

Allumé: Lecture audio depuis le télévisueur

2 OPTICAL

Allumé : Lecture audio depuis la prise d'entrée OPTICAL

3 BLUETOOTH

Allumé en bleu : Connexion au dispositif Bluetooth établie

Clignote en blanc : Attente de connexion au dispositif Bluetooth

4 CLR VOICE

Allumé : La fonction Clear Voice est activée

DOLBY ATMOS

Allumé en vert: Le son Dolby Atmos est lu en surround

Affichage du type de signal audio et des réglages pour les fonctions

Les témoins de la barre de son affichent les informations suivantes sur le type de signal audio et les réglages pour les fonctions pendant trois secondes immédiatement après avoir enforcé INFO.

1 Type de signal audio

TV allumé en rouge : Dolby Atmos

TV allumé en blanc : Dolby Audio (Dolby Digital, Dolby Digital Plus, Dolby TrueHD)

OPTICAL allumé en blanc : AAC

TV et OPTICAL éteints : PCM, autre signal ou pas de signal d'entrée

Si la lecture surround est activée ou désactivée

Allumé: Activée

Éteint : Désactivé (lecture stéreo)

3 Si la fonction d'accentuation des graves est activée ou désactivée

Allumé: Activé

Éteint : Désactivé

Sourdine

Une erreur a eu lieu

Clignote en rouge

NOTE

Lorsque la luminosite des temoins est reglee sur « Eteint», les temoins ne s'allument que pendant les operations de commande.
- Reportez-vous à la description de chaque réglage pour connaître ce que les indicateurs affichent lorsqu'elle réglage est modifié.

Liens connexes

• « Contrôle de base pendant la lecture » (p.31)
• « Affichage du type de signal audio et des réglages pour les fonctions » (p.46)
• « Modification de la luminosité des témоins (Dimmer) » (p.47)
• « Puisance et fonctionnalite globale » (p.55)

Informations affichées par les témoin du caisson de graves

NOTE

Ce guide présente le statut lumineux des témoins comme suit :

Éteint

Allumé

Clignote

Sous tension

État hors tension (veille)

Établissement d'une connexion avec la barre de son

En attente de jumelage avec la barre de son

Une erreur a eu lieu et le circuit de protection a eté activé

ListedescentredeSAV

Si le problème ne peut toujours pas être résolu, veuillez nous contacter pour obtenir une assistance produit comme expliqué ci-dessous :

Pour les clients au Japon

• Veuillez contacter le magasin où vous avez acheté ce produit ou le Centre de support produit répertorié dans le « Guide de sécurité » accompagnant ce produit.

Pour les clients en dehors du Japon

• Veuillez contacter votre revendeur ou centre d'entretien Yamaha agrée le plus proche. https://manual.yamaha.com/av/support/

LOGICIELS ET MARQUES COMMERCIALES

À propos des programmes logiciels tiers

Cette barre de son utilise des programmes logiciels tiers.

Pour connaître les droits d'auteur et les conditions générales de l'accord de licence des programmes, logiciels tiers qui sont utilisés, consultez le site Web suivant.

https://manual.yamaha.com/av/cm/sla/23/srb40a/

Marques commerciales

Dolby Atmos

Dolby, Dolby Atmos et le symbole double-D sont des marques déposées de Dolby Laboratories Licensing Corporation.

Fabrique sous licence de Dolby Laboratories. Travaux confidentiels non publiés.

Copyright © 2012-2021 Dolby Laboratories. Tous droits réservés.

HOMI

HIGH-DEFINITION MULTIMEDIA INTERFACE

Les termes HDMI, interface multimédia haute définition HDMI et habillage commercial HDMI, et les logos HDMI sont des marques commerciales et des marques déposées de HDMI Licensing Administrator, Inc.

Bluetooth®

Le mot et logo Bluetooth® est une marque déposée et enregistrée propriété de Bluetooth SIG, Inc. et toute utilisation de ces marques par Yamaha Corporation est soumise à licence. Les autres marques et noms commerciaux sont détenus par leurs propriétaires respectifs.

Yamaha Global Site

https://www.yamaha.com/

Yamaha Downloads
