QUICKMIX 2-2000 T - Convecteur SUPRA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Convecteur électrique
Marque	SUPRA
Modèle	Quickmix 2-2000 T
Puissance maximale	2000 W
Puissance minimale (position I)	1000 W
Alimentation	230 V ~ 50 Hz
Dimensions (L x H x P)	77,5 x 45 x 19 cm
Poids net	4,45 kg
Classe de protection	Classe II - IPX0 (Usage interdit en salle de bain et buanderie)
Fonctions principales	Thermostat mécanique, sélecteur de puissance 2 positions + Turbo, interrupteur Marche/Arrêt au pied
Mode Hors-gel	Oui (maintien au-dessus de 5°C)
Ventilation Turbo	Oui (modèle T uniquement)
Sécurité anti-surchauffe	Oui (arrêt automatique en cas de surchauffe)
Distance minimale aux obstacles	60 cm autour de l'appareil, 1 m des autres sources de chaleur
Type d'installation	Sur pied, sur sol horizontal stable (pas sur moquette épaisse)
Entretien et nettoyage	Nettoyer avec un chiffon légèrement humide, aspirer les grilles régulièrement. Ne pas utiliser de détergents abrasifs.
Réparabilité	Câble d'alimentation remplaçable par le fabricant ou un professionnel qualifié. Ne pas démonter soi-même.
Garantie	Garantie valable si les consignes de la notice sont respectées. En cas de problème, contacter le point de vente.
Informations générales	Convecteur avec technologie Quickmix 2 assurant une meilleure répartition de l'air chaud par turbulence. Usage domestique uniquement, dans un local bien isolé.

FOIRE AUX QUESTIONS - QUICKMIX 2-2000 T SUPRA

Comment installer le convecteur Quickmix 2-2000 T ?

Fixez les deux pieds avec les vis fournies. Placez l'appareil sur un sol horizontal stable. Déroulez complètement le cordon d'alimentation et branchez-le sur une prise 230 V ~ 50 Hz protégée par un fusible de 16 A. Respectez une distance d'au moins 60 cm de tout obstacle et 1 m des autres sources de chaleur.

Comment régler la puissance de chauffe ?

Tournez le bouton de sélection de puissance A2. Positions disponibles : I (1000 W), II (2000 W) et II + Turbo (2000 W avec ventilation forcée). Adaptez la puissance à la taille de la pièce.

Comment utiliser la fonction Turbo ?

Placez le bouton A2 sur la position II (symbole II avec ventilateur). Le ventilateur accélère la circulation de l'air chaud dans la pièce. Réglez ensuite le thermostat B à la température souhaitée.

Comment régler le thermostat ?

Tournez le bouton B dans le sens des aiguilles d'une montre pour augmenter la température. Quand la pièce atteint la température désirée, tournez lentement le bouton dans le sens inverse jusqu'au 'clic'. La température est alors mémorisée.

Comment activer le mode Hors-gel ?

Mettez le convecteur en marche (position I ou II) et tournez le thermostat B sur le symbole Hors-gel. L'appareil maintient alors la température au-dessus de 5°C pour protéger les installations sanitaires du gel.

Que faire en cas de surchauffe ?

Le dispositif de sécurité arrête automatiquement l'appareil. Éteignez-le et débranchez-le. Supprimez la cause de la surchauffe (grilles obstruées, accumulation de poussière). Aspirez les grilles si nécessaire. Laissez refroidir, puis rebranchez et remettez en marche.

Comment nettoyer le convecteur ?

Avant tout nettoyage, éteignez et débranchez l'appareil. Attendez qu'il refroidisse. Utilisez un chiffon légèrement humide pour l'extérieur. Aspirez régulièrement les grilles d'entrée et de sortie d'air. N'utilisez pas de détergents, d'abrasifs ou de produits chimiques. Brossez les lames de la grille Quickmix 2 avec une brosse à poils longs.

Peut-on utiliser cet appareil dans une salle de bain ?

Non, le convecteur Quickmix 2-2000 T a une protection IPX0 (aucune protection contre les projections d'eau). Son utilisation est interdite dans les salles de bain, douches et buanderies. Respectez la norme NF C15-100.

Que faire si le câble d'alimentation est endommagé ?

Le câble d'alimentation endommagé doit être remplacé exclusivement par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger. Ne pas utiliser l'appareil avec un câble endommagé.

Quelles sont les dimensions et le poids de l'appareil ?

Le Quickmix 2-2000 T mesure 77,5 cm de largeur, 45 cm de hauteur et 19 cm de profondeur. Son poids net est de 4,45 kg.

MODE D'EMPLOI QUICKMIX 2-2000 T SUPRA

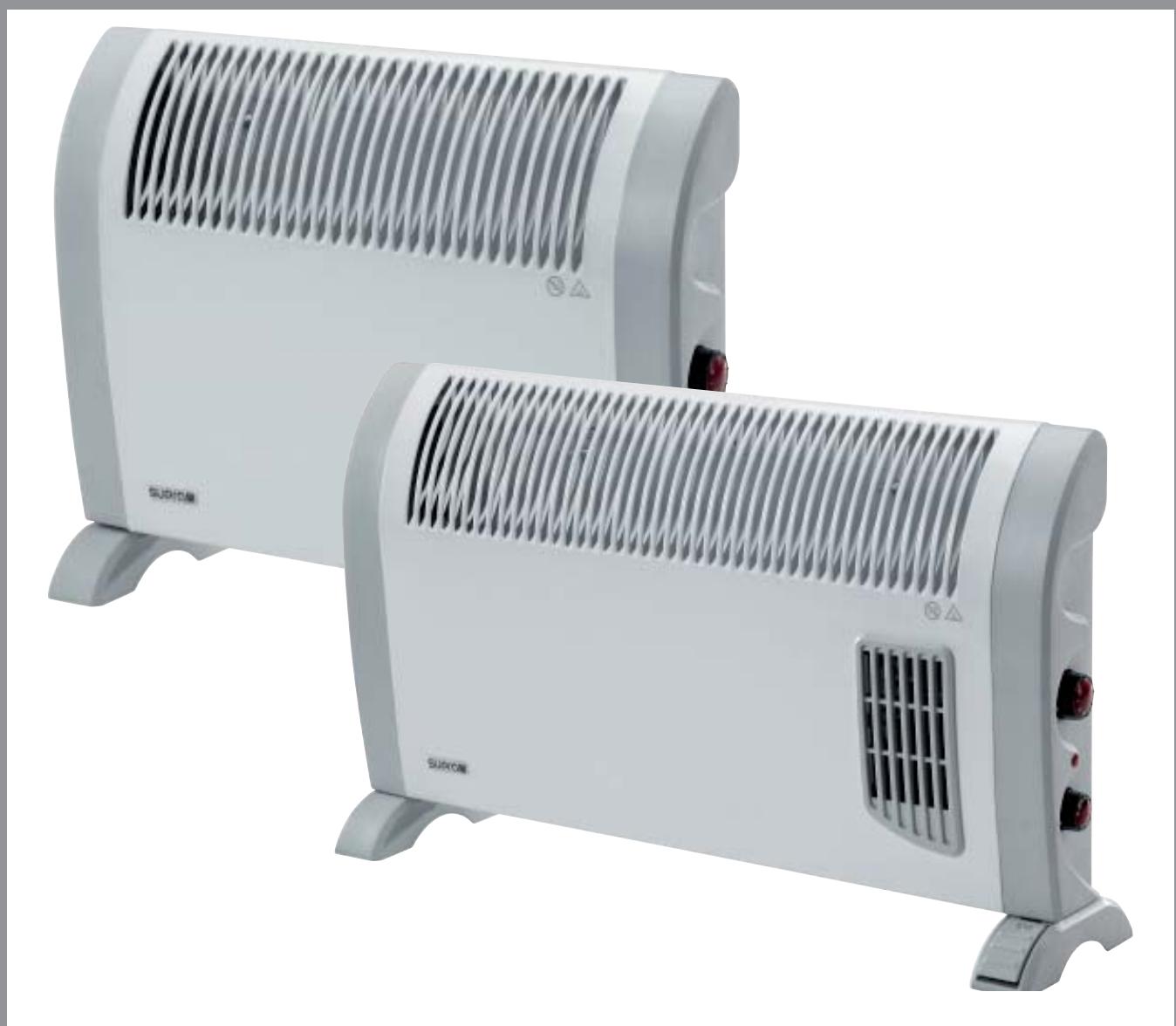

CONVECTEUR ELECTRIQUE QUICKMIX 2

SUPRA.

Ce produit ne peut être utilisé que dans des locaux bien isolés ou de manière occasionnelle.

CONSIGNES DE SECURITÉ

• L'appareil doit être installé en respectant les régles nationales d'installation électrique définies par la norme NF C15-100. Son usage est donc interdit en salle de bain et buanderie.
• Ne pas utiliser l'appareil à l'extérieur.
• Cet apparéil est destiné à un usage domestique uniquement et non à un usage industriel.
• Ne pas utiliser cet apparéil de chauffage à proximité d'une baignoire, d'une douche ou d'une piscine (IPX0).
• Les équipements de chauffage doivent être protégés par des dispositifs à courant différentiel-résiduel de courant différentiel-résiduel assigné au plus égal à 30 mA, chaque DDR 30 mA étant prévu pour une puissance assignée des éléments chauffants au plus égale à 7,5 kW (230 V).
• Ne pas utiliser l'appareil à proximité d'objets, de gaz ou de matérieliaux inflammables ou dans un local représentant des risques d'incendie.
• Placer l'appareil de façon à ce que le flux d'air (en entrée ou en sortie) ne trouveaucun obstacle.Dépoussiérer régulièrement les grilles d'aération.
• Ne pas placer l'appareil juste en dessous d'une prise de courant.
• Ne pas placer l'appareil à moins de 1 m d'une autre source de chaleur (convecteur, poèle, etc).
• Ne laisseraucun object, tissu ou meuble à moins de 60 cm de l'appareil.
• Ne pas obstruer les grilles d'entrée et de sortie d'air (danger de surchauffe).
• Ne jamais introuvre d'objet dans les grilles d'aération.
• L'appareil de chauffage ne doit pas être place juste en dessous d'une prise de courant.
• Poser l'appareil sur un support horizontal stable (pas sur une moquette épaisse).
• Ne pas toucher l'appareil avec les mains humides.

CONSIGNES DE SECURITÉ

• Ne jamais laisser d'eau s'introduire dans l'appareil. Veiller à ce que le convecteur ne soit jamais en contact avec de l'eau.
• Conserver l'appareil à l'abri de l'humidité afin d'éviter tout danger.
• Ne pas utiliser l'appareil pour secher le linge.
• Ne pas utiliser de produits en spray (insecticide, huile, peinture...) aux alentours de l'appareil, pour éviter tout risque d'incendie ou de détérioration de la carrosserie de l'appareil.
• Ne pas utiliser cet apparéil avec unprogrammateur, une minuteorie ou tout autre dispositif qui mettrait le convecteur sous tension automatiquement.
• Ne jamais démonter l'appareil. Un apparéil mal réparé peut désenter des risques pour l'utilisateur. Pour tout problème, consulter le point de vente.
• Ne pas utiliser l'appareil s'il présente des déteriorations visibles ou s'il a été abîmé à la suite d'une chute.
• Si le cable d'alimentation est endommagé, il doit être remplace par le fabricant, son service après vente ou des personnes de qualification similaire afin d'éviter un danger.
• Il convient de maintainir à distance les enfants de moins de 3 ans, à moins qu'ils ne soient sous une surveillance continue.
• Les enfants âgés entre 3 ans et 8 ans doivent uniquementmettre l'appareil en marche ou à l'arrêt, à condition que ce dénrior ait été place ou installé dans une position normale prévue et que ces enfants disposent d'une surveillance ou aient reçu des instructions quant à l'utilisation de l'appareil en toute sécurité et en complrennet bien les dangers potentiels. Les enfants âgés entre 3 ans et 8 ans doivent ni brancher, ni régler ni nettoyer l'appareil, et ni réaliser l'entretien de l'utilisateur.

CONSIGNES DE SECURITÉ

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés. Les enfants ne doivent pas jouer avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.
• Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Dérouler complètement le cordon d'alimentation avant chaque utilisation.
• Toujours débrancher l'appareil s'il n'est pas utilisé.
• Ne pas tirer le cable d'alimentation ou l'appareil pour débrancher la prise de courant du socle mural.
• Lorsque l'appareil est en fonctionnement ne jamais toucher la grille de sortie d'air, car il y a des risques de brûlures.

ATTENTION : Certaines parties de ce produit peuvent devenir très chaudes et provoquer des brûlures. Il faut préter une attention particulière en présence d'enfants et de personnes vulnérables.

ATTENTION : Afin d'éviter tout danger du au réarmement intempestif du coupe-circuit thermique, cet apparéil ne doit pas être alimenté par l'intermédiaire d'un interrupteur externe, comme une minuterie ou être connecté à un circuit qui est régulièrement mis en tension et hors tension par le fournisseur d'électricité.

ATTENTION : Pour éviter une surchauffe, ne pas couvrir l'appareil de chauffage.

INFORMATION

Nous vous remercions de la confiance que vous nous temoignez enCHOIsissant un appeareil SUPRA. Nous espérons qu'il vous donnera entière satisfaction. Si, malgré tous nos contrôles, un problème apparaissait, veuillez vous adresser à votre point de vente.

Tout dommage résultat du non-respect des consignes de la notice d'utilisation entraine la non-application de la garantie SUPRA.

Pour toute demande de renseignement ou de Service Àpres-Vente, notez la référence et le n° de série indiqués sur la plaque signalétique de l'appareil.

Conserver ce document avec l'appareil et le remetre à tout nouvel utiliser. Avant le branchement de l'appareil, lore attentivement les consignes de sécurité.

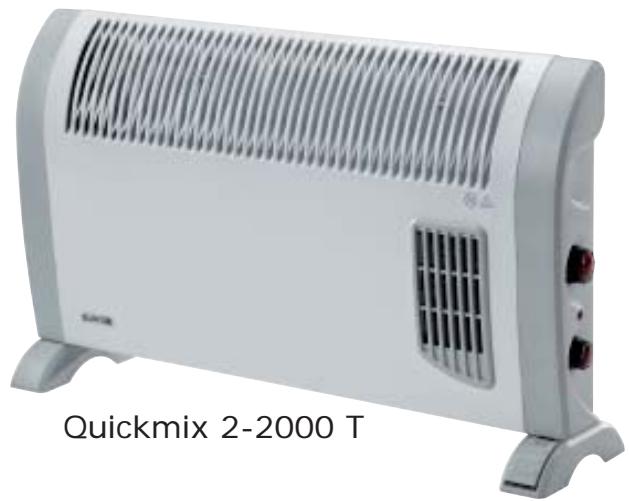

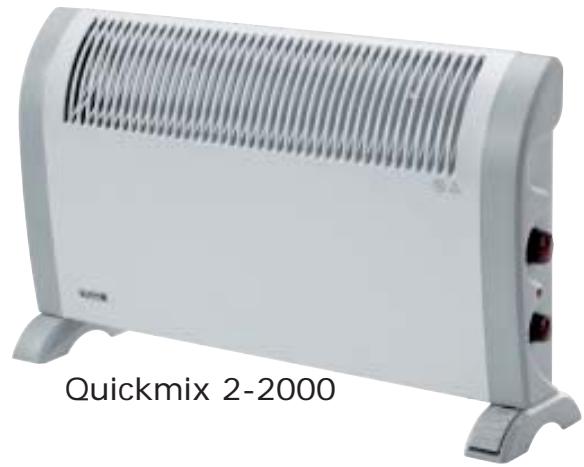

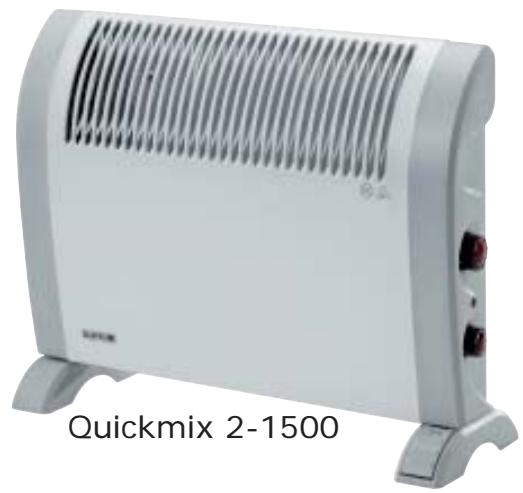

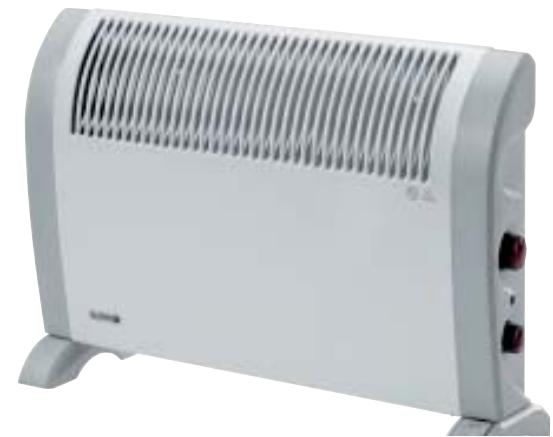

Fig. 1

Quickmix 2-2500

INFORMATIONS DE CHAUFFAGE DÉCENTRALISÉ

Référence du modele : Quickmix 2 - 1500 (a) - Quickmix 2 - 2000 (b) - Quickmix 2 - 2500 (c) - Quickmix 2 - 2000 T (d)
Carac-teristique	Symbole	Valeur(a)	Valeur(b+d)	Valeur(c)	Unité		Unité
Puisance thermique
Puisance thermique nominale	Pnom	1,5	2,0	2,5	kW	contrôle thermique manuel de la charge avec thermostat intégré	oui
Puisance thermique minimale(indicative)	Pmin	0,75	1,0	1,25	kW	contrôle thermique manuel de la charge avec réception d'infor-mations sur la températe de la piece et/ou extérieure	non
Puisance thermique maximalecontinue	Pmax,c	1,5	2,0	2,5	kW	contrôle thermique électronique de la charge avec réception d'informations sur la températe de la piece et/ou extérieure	non
Consommation d'électricité auxiliaire						puisance thermique régulable par ventilateur (a; b; c)	non
						puisance thermique régulable par ventilateur (d)	oui
À la puisance thermique nominale	elmax	1,5	2,0	2,5	kW	Type de contrôle de la puisance thermique/de la températe de lapiece
À la puisance thermique minimale	elmin	0,75	1,0	1,25	kW	contrôle de la puisance thermique à un palier, pas de contrôle de la températe de la piece	non
En mode veille	elsb	0,0	0,0	0,0	kW	contrôle à deux ou plusieurs paliers manuels, pas de contrôle de la températe de la piece	non
						contrôle de la températe de la piece avec thermostat méca-nique	oui
						contrôle électronique de la températe de la piece	non
						contrôle électronique de la températe de la piece et program-mateur journalier	non
						contrôle électronique de la températe de la piece et program-mateur hebdomadaire	non
						Autres options de contrôle
						contrôle de la températe de la piece, avec détecteur de présence	non
						contrôle de la températe de la piece, avec détecteur de fenêtre ouverte	non
						option contrôle à distance	non
						contrôle adaptatif de l'activation	non
						limitation de la durée d'activation	non
						capteur à globe noir	non
Coordonnées de contact:				SUPRA FRANCE BP 22 - 67216 OBERNAI Cedex FRANCE

• Les convecteurs Quickmix 2 de SUPRA sont équipés d'un système exclusif de distribution d'air chaud.
• La technologie Quickmix 2 permet une excellente répartition de l'air chaud dans la piece. Les 2 lames de la grille de sortie d'air provoquent des turbulences, ainsi l'air chaud ne monte pas directement au plafond, mais est immédiatement brasse avec l'air ambient.
• Les poussières pénétre difficilement dans le convecteur, ce qui limite les odeurs de carbonisation et améliore la qualité de l'air.

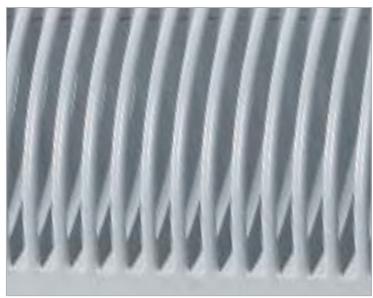

Grille Quickmix 2

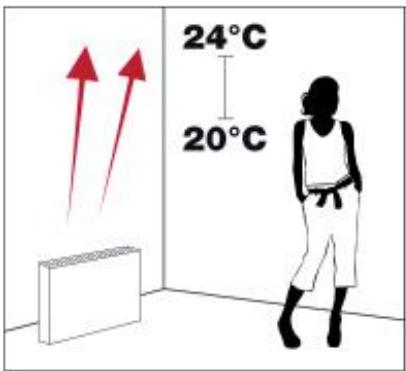

Convecteur classique

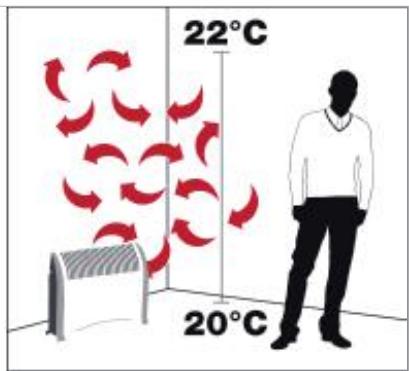

Convecteur SUPRA avec Quickmix 2
Fig. 2

CARACTERISTIQUES TECHNIQUES

Type: Convecteur électrique Quickmix 2

Tension: 230 V 50 Hz

Protection: Classe II; ; IPX0

Usage interdit en salle de bains ou buanderie

CE

Modèle	Puisance max. W	LxHxP (cm)	Poids net (kg)
Quickmix 2-1500	1500 W	57,5x45x19	3,20
Quickmix 2-2000	2000 W	66,0x45x19	3,50
Quickmix 2-2500	2500 W	77,5x45x19	4,00
Quickmix 2-2000 T	2000 W	77,5x45x19	4,45

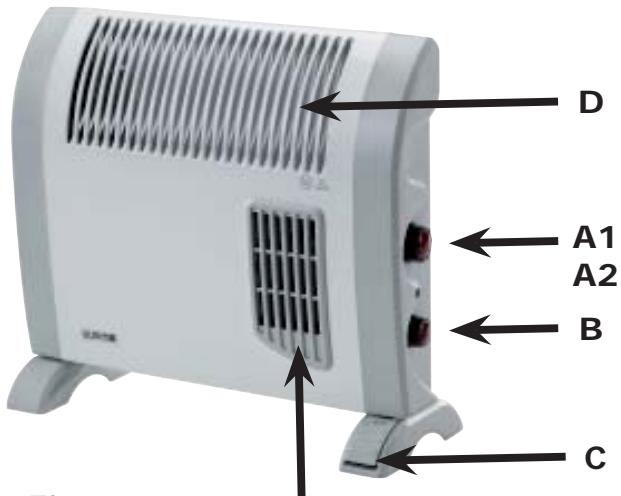

DESCRIPTION DE L'APPAREIL

Fig. 3

A1. Sélecteur de puissance (modèles sans Turbo)
A2. Sélecteur de puissance (2000 T uniquement)
B. Thermostat
C. Interrupteur Marche/Arrêt au pied
D. Grille Quickmix 2
E. Turbo (2000 T uniqueness)

INSTALLATION

• Respecter impératifement les «Consignes de sécurité».
• Fixer les 2 pieds avec les vis fournies.
• Dérouler la totalité du cable d'alimentation.
• Brancher sur une prise 230 V~50 Hz, protégée par un fusible de 16 A.
• Pour éviter tout danger du au réarmement intempestif du coupe-circuit thermique, cet apparéil ne doit pas être alimenté par l'intermédiaire d'un interrupteur externe, comme une minuterie ou être connecté à un circuit régulièrement mis en tension et hors tension par le fournisseur d'électricité.
• Poser l'appareil sur un sol horizontal (pas sur une moquette épaisse).

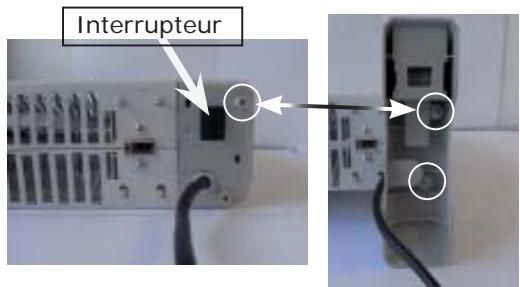

Montage des pieds

• Poser votre(AP)appareil à plat.
• Placer un pied devant les trough et l'insérer dans les ergots.
• Fixer le pied avec 2 vis fournies.
• Répéter l'opération pour l'autre pied de l'appareil.

Fig. 4

Fig. 5

FONCTIONNEMENT

ALLUMAGE/EXTINCTION (MARCHE/ARRÉT)

Actionner du bout du pied l'interrupteur MARCHE/ARRÉT à pédale C (Fig. 7).

• THERMOSTAT
• Sélectionner la puissance en tournant le bouton puissance A1 ou A2 (Fig. 9 et 10). Voir tableau des puissances.
• Sélectionner la température souhaitation à l'aide du bouton de thermostat B (fig. 11).

Lorsque la température souhaitée dans la piece est atteinte, tourner lentement le bouton du thermostat dans le sens inverse des aiguilles d'une montre jusqu'au "clic". La température souhaitée est alors programmée.

HORS-GEL
- Mettre le convecteur en marche Bouton A1 ou A2 sur I ou II et positionner le bouton du thermostat B (Fig. 11) sur hors-gel . Dés que la tempéra-ture ambiente atteint 5°C environ, l'appareil se met à chauffer. Il maintainé la températe au-dessus de 5°C environ et protège ainsi les installations sanitaires du gel.
VENTILATION "TURBO"

Le convecteur Quickmix 2-2000 T est équipé d'un ventilateur pour accélérer la circulation de l'air chaud dans la piece.

• Mettre le bouton A2 sur la position II 3.
• Sélectionner la température souhaitation à l'aide du bouton de thermostat B (fig.11).

Lorsque la température souhaitée dans la piece est atteinte, tourner lentement le bouton du thermostat dans le sens inverse des aiguilles d'une montre jusqu'au "clic". La température souhaitée est alors programmée.

RéGLAGE DE PUISSANCE

Convecteur	Quickmix 2 1500	Quickmix 2000	Quickmix 2500
Puisance I	750 W	1000 W	1250 W
Puisance II	1500 W	2000 W	2500 W

Convecteur	Quickmix 2-2000 T
Puisance I	1000 W
Puisance II	2000 W
Puisance II	2000 W+ TURBO

SECURITE ANTI-SURCHAUFFE

En cas d'accumulation de chaleur, un dispositif de protection contre la surchauffe arrêté automatiquement le fonctionnement de l'appareil.

En cas de déclenchement de ce dispositif :

• Eteindre l'appareil.
• Mettre l'appareil hors tension en coupant l'alimentation électrique.
• Supprimer la cause de surchauffe (grille d'entrée et de sortie d'air couvertes, circulation d'air obstruée, poussières...).
• Aspirer les grilles si nécessaire.
• Laisser refroidir l'appareil.
• Remetre l'appareil sous tension.
• Remetre l'appareil en fonctionnement.

ENTRETIEN

• Le convecteur électrique Quickmix 2 ne nécessite qu'un nettoyage extérieur régulier. Les déteriorations résultat d'un mauvais entretien de l'appareil ne seront pas prises en charge par la garantie.
• Avant tout nettoyage ou entretien, éteindre le convecteur.
• Déconnecter le convecteur du réseau électrique.
• Attendre que l'appareil soit froid.
• Ne jamais immerger l'appareil dans l'eau.
• Eviter que de l'eau n'entre dans l'appareil.
  Utiliser un chiffon légèrement humide.
• Nettoyer les lames du convecteur Quickmix 2 avec une Brosse à poils longs et soudues.
  Veiller à ne pas mouiller les grilles d'entrée et de sortie d'air.
• Ne pas employerer de détergents, d'abrasifs, de produits chimiques (alcool, essence, ...)
• Aspirer régulièrement les entrées et sorties d'air. L'accumulation de poussières nuit au bon fonctionnement de l'appareil.

Les produits électriques ne doivent pas être mis au rebut avec les déchets menagers. Merci de les recycler dans les points de collecte prévus à cet effet. Adressez-vous aux autorités locales ou à votre revendeur pour obtenir des conseils sur le recyclage.

Les cartons et papiers se trient.

Pour en savoir plus :

www.quefairodedemesdechets.fr
