Type de produit	Véhicule utilitaire sport (SUV)
Années de production	2010 - 2014
Motorisation	Essence et Diesel
Nombre de cylindres	4 ou 6 cylindres
Puissance maximale	140 à 260 ch
Transmission	Manuelle ou automatique, traction avant ou intégrale
Consommation de carburant	Environ 6 à 10 L/100 km selon la motorisation
Dimensions (L x l x h)	4 670 mm x 1 850 mm x 1 700 mm
Poids à vide	Environ 1 600 kg
Capacité du réservoir	65 litres
Nombre de places	5 places
Système de sécurité	Airbags, ABS, ESP, contrôle de traction
Entretien et nettoyage	Révisions régulières tous les 15 000 km, nettoyage intérieur et extérieur recommandé
Pièces détachées et réparabilité	Disponibilité des pièces en concession et en ligne, réparabilité modérée
Équipements de série	Climatisation, système audio, régulateur de vitesse, vitres électriques
Options disponibles	GPS, toit panoramique, sièges en cuir, caméra de recul
Garantie	2 ans ou 100 000 km, selon le premier acquéreur

FOIRE AUX QUESTIONS - Antara Phase 2 (2010-2014) OPEL

Quels sont les problèmes courants de la transmission sur l'OPEL Antara Phase 2 ?

Les problèmes courants incluent des bruits de grincement, des difficultés à passer les vitesses et des à-coups lors des changements de vitesse. Il est recommandé de vérifier le niveau et l'état de l'huile de transmission.

Comment résoudre un problème de surchauffe du moteur ?

Vérifiez le niveau de liquide de refroidissement, inspectez le thermostat et le radiateur pour d'éventuelles fuites. Si le problème persiste, il est conseillé de consulter un professionnel.

Que faire si les freins de l'OPEL Antara Phase 2 font du bruit ?

Des bruits de freins peuvent indiquer l'usure des plaquettes ou des disques. Il est recommandé de faire inspecter le système de freinage par un mécanicien.

Comment régler un problème d'allumage du moteur ?

Vérifiez la batterie, les bougies d'allumage, et le système d'alimentation en carburant. Si le moteur ne démarre pas, un diagnostic électronique peut être nécessaire.

Quels sont les symptômes d'un problème électrique sur l'OPEL Antara Phase 2 ?

Les symptômes peuvent inclure des lumières qui s'éteignent, des problèmes avec les vitres électriques et des dysfonctionnements des systèmes électroniques. Vérifiez les fusibles et les connexions.

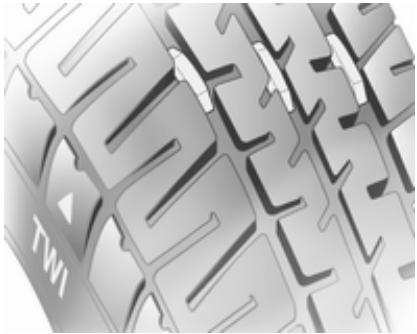

Comment connaître l'usure des pneus sur l'OPEL Antara Phase 2 ?

Vérifiez la profondeur de la bande de roulement avec un jauge de profondeur. Si celle-ci est inférieure à 1,6 mm, il est temps de remplacer les pneus.

Quelles vidanges et entretiens réguliers sont recommandés pour l'OPEL Antara Phase 2 ?

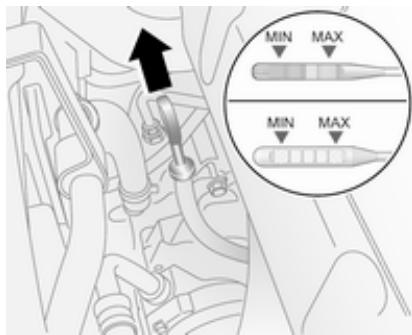

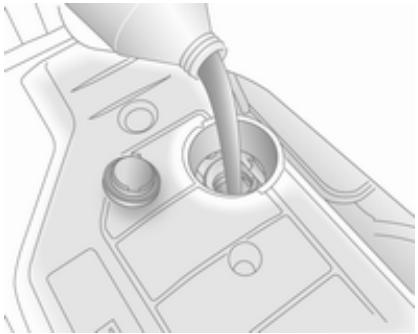

Il est conseillé de changer l'huile moteur tous les 15 000 km ou une fois par an, ainsi que de vérifier et remplacer les filtres à air et à huile selon les recommandations du constructeur.

Comment résoudre un problème de climatisation qui ne fonctionne pas ?

Vérifiez le niveau de gaz réfrigérant, inspectez les fusibles et le compresseur. Si le problème persiste, il est préférable de consulter un spécialiste en climatisation automobile.

Quelle est la pression de gonflage recommandée pour les pneus de l'OPEL Antara Phase 2 ?

La pression de gonflage recommandée est généralement de 2,2 bars à l'avant et 2,0 bars à l'arrière, mais il est conseillé de vérifier le manuel du propriétaire pour des spécifications précises.

MODE D'EMPLOI Antara Phase 2 (2010-2014) OPEL

Manuel d'utilisation

Clés, portes et vitres ...... 20

Sièges, systèmes de sécurité ..... 36

Rangement 59

Instruments et commandes ..... 76

Éclairage 112

Climatisation 121

Conduite et utilisation ...... 129

Soins du véhicule 167

Service et maintenance ...... 216

Caractéristiques techniques ..... 220

Informations au client ...... 229

Index alphabétique ...... 232

Introduction

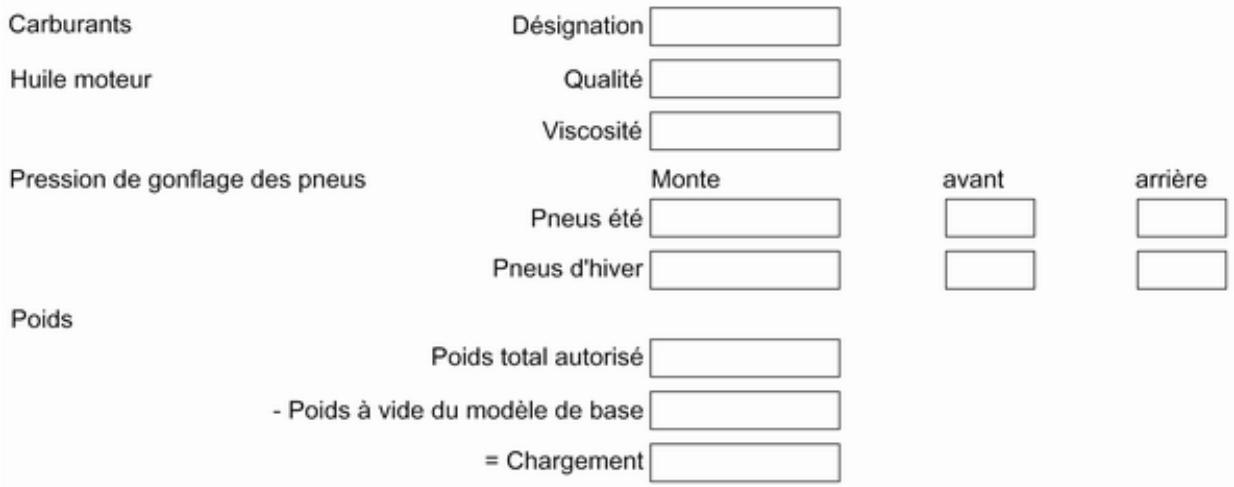

Carburants Désignation Huile moteur Qualité Viscosité Pression de gonflage des pneus Monte avant arrière Pneus été Pneus d'hiver Poids Poids total autorisé - Poids à vide du modèle de base = Chargement

Caractéristiques spécifiques du véhicule

Veuillez inscrire les données de votre véhicule à la page précédente afin de les garder facilement accessibles. Ces informations figurent aux chapitres « Entretien et maintenance » et « Caractéristiques techniques » ainsi que sur la plaquette signalétique.

Introduction

Votre véhicule associe technologie avancée, sécurité, écologie et économie.

Le présent Manuel d'utilisation contient toutes les informations qui vous seront nécessaires pour conduire votre véhicule efficacement et en toute sécurité.

Informez les occupants du véhicule des risques éventuels d'accident et de blessure dus à une mauvaise utilisation.

Vous devez toujours vous plier aux lois et réglementations en vigueur dans le pays dans lequel vous vous trouvez. Ces lois peuvent différer des informations contenues dans ce Manuel d'utilisation.

L'ignorance de la description donnée dans ce manuel peut affecter votre garantie.

Quand il est indiqué de prendre contact avec un atelier, nous vous recommandons de chercher un Réparateur Agréé Opel.

Les Réparateurs Agréés Opel offrent un service de première qualité à des prix raisonnables. Le personnel expérimenté formé par Opel travaille selon les prescriptions spécifiques d'Opel.

La documentation destinée au client doit toujours être conservée à portée de main, dans le véhicule.

Utilisation de ce manuel

- Le présent manuel décrit toutes les options et fonctions disponibles pour ce modèle. Certaines descriptions, notamment celles des fonctions de menu et d'affichage, peuvent ne pas s'appliquer à votre véhicule en

raison des variantes de modèle, de spécifications propres à votre pays, à des accessoires ou des équipements spéciaux.

• Vous trouverez un premier aperçu dans le chapitre « En bref ».
• Le sommaire situé au début de ce manuel et à chaque chapitre indique où se trouvent les informations.
• L'index vous permet de rechercher des informations spécifiques.
• Le présent Manuel d'utilisation montre des véhicules avec direction à gauche. L'utilisation de véhicules avec direction à droite est similaire.

• Le manuel d'utilisation utilise l'appellation du moteur. Les désignations de vente et le code technique correspondants se trouvent dans le chapitre
  « Caractéristiques techniques ».

• Les indications de direction, telles que à gauche, à droite ou vers l'avant et vers l'arrière, sont toujours données par rapport au sens de la marche.

• Les affichages peuvent ne pas prendre en charge une langue spécifique.
• Les messages affichés et l'éti-quetage intérieur sont écrits en caractères gras.

Danger, attention et avertissement

Danger

Les paragraphes accompagnés de la mention △Danger fournissent des informations concernant un risque de blessure mortelle. Ignorer ces informations peut entraîner un danger de mort.

Attention

Les paragraphes accompagnés de la mention △Attention fournissent des informations concernant un risque d'accident ou de blessure. Ignorer ces informations peut entraîner des blessures.

Avertissement

Les paragraphes accompagnés de la mention Avertissement fournissent des informations concernant un risque de dégradation du véhicule. Ignorer cette information peut entraîner une dégradation du véhicule.

Symboles

Les références à une page sont marquées d'un symbole ➔. ➔ signifie « voir page ».

Les références des pages et les entrées d'index se rapportent aux titres des rubriques donnés dans la table des matières.

Bonne route! Adam Opel AG

En bref

Informations pour un premier déplacement

Déverrouillage du véhicule

Appuyer sur ≥ pour déverrouiller les portes et le coffre. Ouvrir les portes en tirant les poignées. Pour ouvrir le hayon, appuyer sur le bouton situé au-dessus de la plaque d'immatriculation.

Télécommande radio ➔ 21, verrouillage central ➔ 22, coffre ➔ 24.

Réglage des sièges

Réglage longitudinal

Tirer la poignée, déplacer le siège et relâcher la poignée.

Position de siège 37, réglage des sièges 38.

Danger

Ne pas s'asseoir à moins de 25 cm du volant afin de permettre un déploiement sûr de l'airbag.

Inclinaison des dossiers

Tirer la manette, régler l'inclinaison et relâcher la manette. Laisser le dossier s'encliqueter de manière audible. Ne pas s'appuyer contre le dossier de siège pendant le réglage.

Position de siège 37, Réglage de siège 38, Rabattement du siège 40.

Hauteur de siège

Mouvement de pompage du levier vers le haut : relever le siège vers le bas : abaisser le siège

Position de siège 37, réglage des sièges 38.

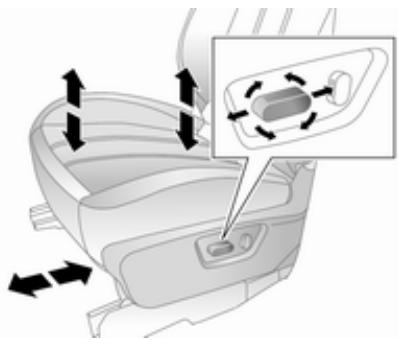

Réglage électrique des sièges

Actionner les commutateurs.

Positionnement : Déplacer le bouton avant vers l'avant/ l'arrière

Hauteur de l'avant du siège : Déplacer l'avant du bouton avant vers le haut/bas

Hauteur de l'arrière du siège : Déplacer l'arrière du bouton avant vers le haut/bas

Hauteur de tout le siège : Déplacer tout le bouton avant vers le haut/bas

Dossier : Déplacer la partie supérieure du bouton arrière vers l'avant/arrière

Position de siège ➔ 37, réglage électrique des sièges ➔ 41.

Réglage des appuis-tête

Appuyer sur le bouton de déverrouillage, régler la hauteur et enclencher.

Appuis-tête ↩ 36.

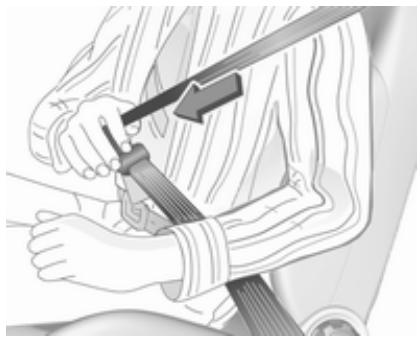

Ceinture de sécurité

Tirer la ceinture de sécurité et l'encliqueter dans la serrure de ceinture. La ceinture de sécurité ne doit pas être vrillée et doit être placée près du corps. Le dossier ne doit pas être incliné trop en arrière (environ 25° maximum).

Pour détacher la ceinture, appuyer sur le bouton rouge de la serrure.

Position des sièges ➔ 37, ceintures de sécurité ➔ 43, systèmes d'airbags ➔ 47.

Réglage des rétroviseurs

Rétroviseur intérieur

Pour régler le rétroviseur, déplacer le boîtier du rétroviseur dans la direction désirée.

Rétroviseur intérieur ➔ 31, rétrovi-seur intérieur à position nuit automatique ➔ 31.

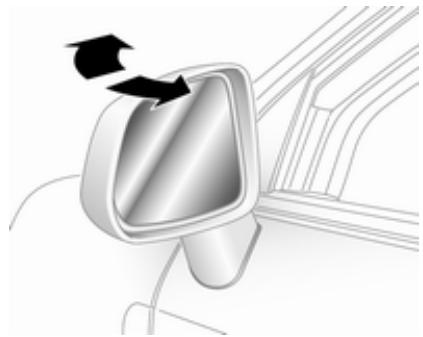

Rétroviseurs extérieurs

Sélectionner le rétroviseur extérieur correspondant et le régler.

Rétroviseurs extérieurs convexes ⇨ 29, réglage électrique → 29, rétroviseurs extérieurs rabattables ⇨ 29, rétroviseurs extérieurs chauffants → 30.

Réglage du volant

Débloquer le levier, régler le volant puis bloquer le levier et vérifier qu'il est bien verrouillé.

Ne régler le volant que lorsque le véhicule est arrêté et la direction débloquée.

Système d'airbags ➔ 47, positions d'allumage ➔ 132.

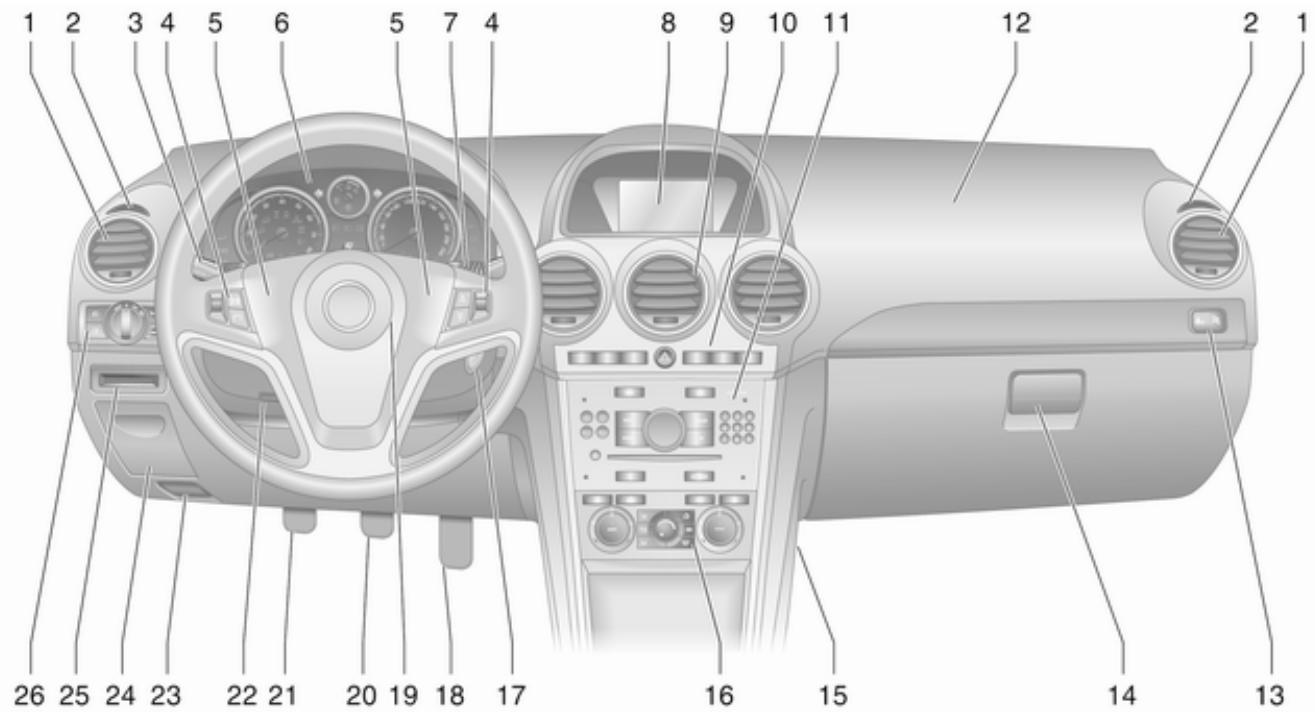

Vue d'ensemble du tableau de bord

1 2 3 4 5 6 5 7 4 8 9 10 11 12 2 1 26 25 24 23 22 21 20 19 18 17 16 15 14 13

1 Bouches d'aération latérales 127

2 Bouches d'aération rigides . 127

3 Feux de route 113

Appel de phares 113

Clignotants de changement de direction et de file 115

Éclairage pour quitter le véhicule .... 120

Feux de stationnement ..... 116 Régulateur de vitesse ..... 97

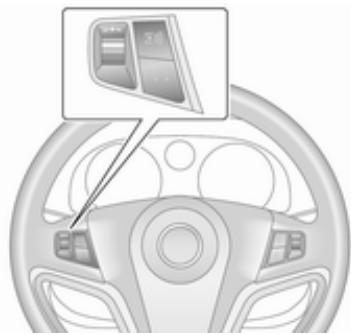

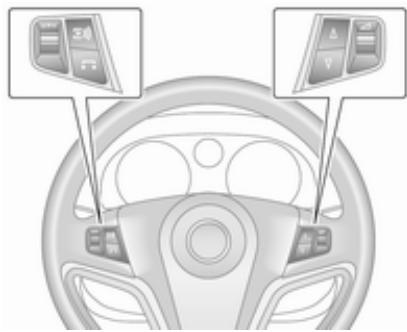

4 Commande à distance au volant 77

Ordinateur de bord ...... 107

5 Avertisseur sonore 78

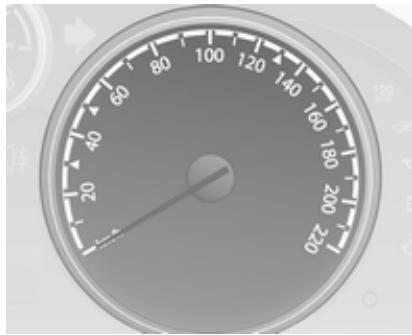

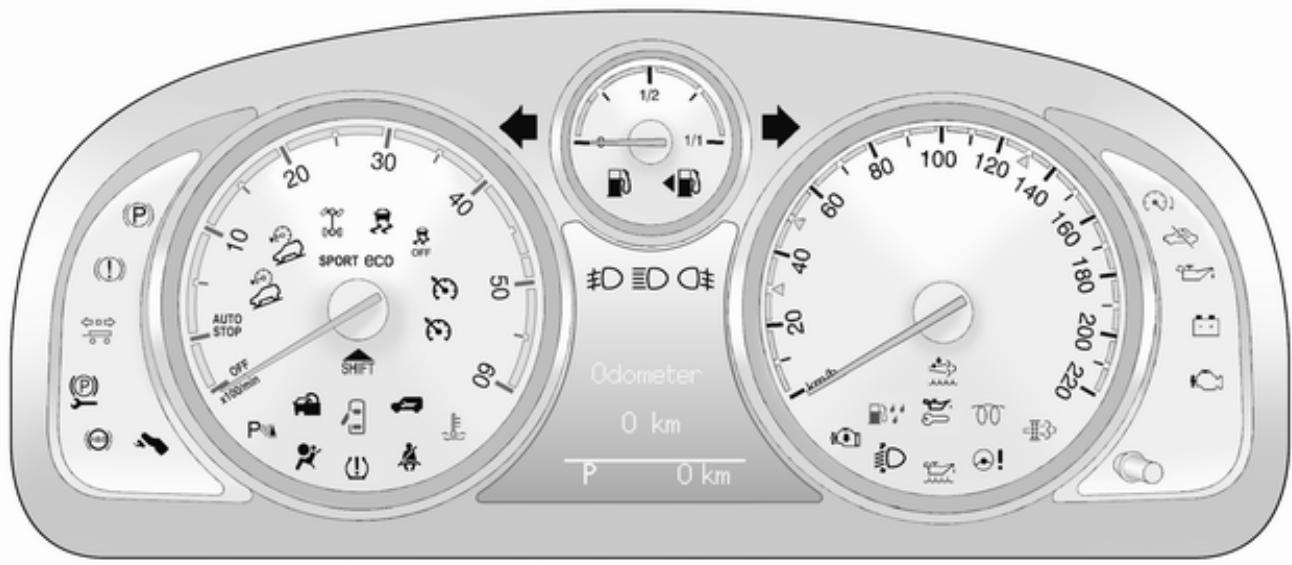

6 Instruments 83

Centre d'informations du conducteur 98

7 Essuie-glace avant et lave-glace avant, lave-phares 78

Essuie-glace et lave-glace de lunette arrière 80

8 Affichage d'informations ..... 101

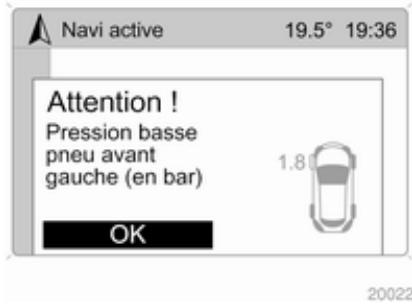

Check-Control, système de surveillance de la pression des pneus .... 196

Ordinateur de bord ...... 107

9 Bouches d'aération centrales 127

10 Feux de détresse ..... 115

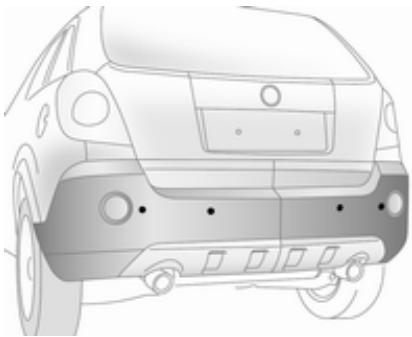

Aide au stationnement ..... 158

Electronic Stability Control . 154

Contrôle d'adhérence en descente 155

LED d'état du système antivol ...... 26

Rétroviseurs extérieurs rabattables ...... 29

Mode Économie de carburant .... 130

11 Infotainment System ...... 10

12 Airbag pour passager avant .... 50

13 LED d'état de l'airbag passager avant .... 52

Témoin de ceinture de sécurité de passager avant .. 45

14 Boîte à gants 60

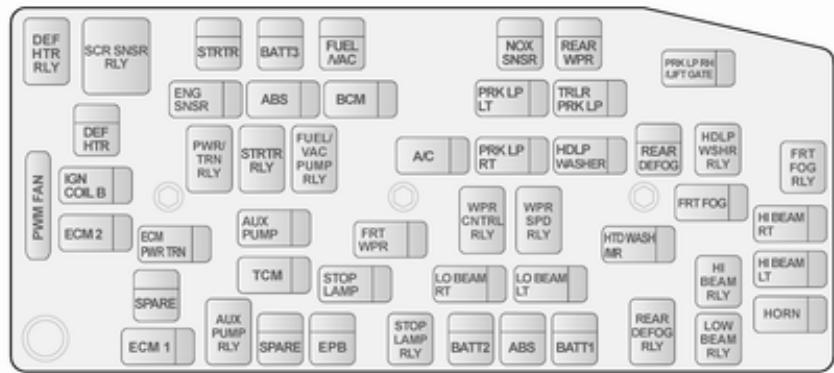

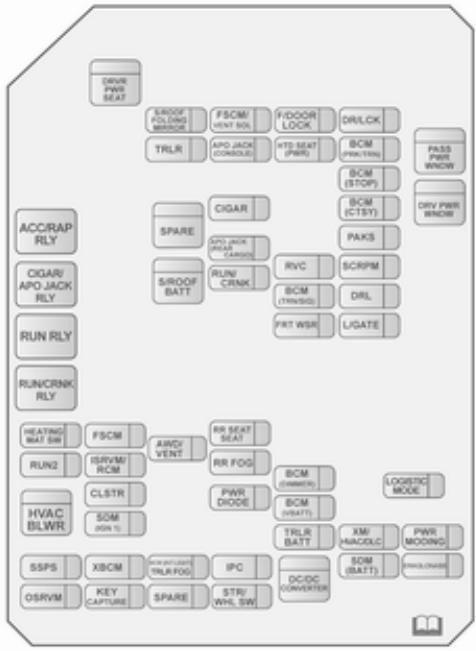

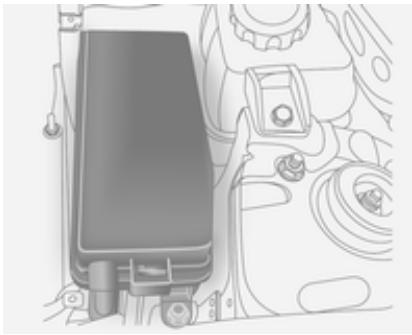

15 Boîte à fusibles 188

16 Climatisation automatique . 121

17 Serrure de contact avec blocage de la direction ..... 132

18 Pédale d'accélérateur ..... 132

19 Airbag conducteur .... 50

20 Pédale de frein 152

21 Pédale d'embrayage ..... 131

22 Réglage du volant ..... 77

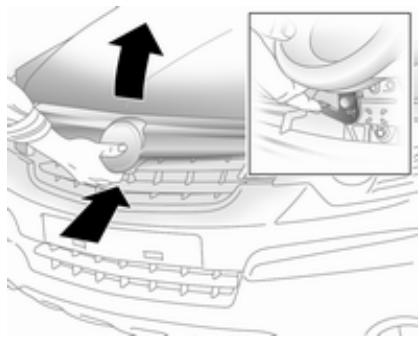

23 Ouverture du capot ..... 169

24 Compartiment pour monnaie .... 59

25 Porte-carte 59

26 Commutateur d'éclairage ... 112

Allumage automatique des feux de croisement ..... 113

Éclairage des instruments . 117

Feu antibrouillard arrière .... 116

Phares antibrouillard ..... 116

Réglage de la portée des phares .... 114

Éclairage extérieur

0 AUTO 0 OFF OFF OFF

Tourner le commutateur d'éclairage :

AUTO : Allumage automatique des feux de croisement : Les phares sont automatiquement allumés et éteints en fonction des conditions d'éclairement extérieures.

0 : Arrêt (ou désactivation de la commande automatique des feux)

: Feux de position

D : Phares

Appuyer sur le bouton :

≠D : Phares antibrouillard

0‡ : Feu antibrouillard arrière

Éclairage ➔ 112.

Appel de phares, feux de route et feux de croisement

Appel de : Tirer la manette phares

Feux de route : Pousser la ma- nette

Feux de croise- : Tirer la manette ment vers le volant

Commande automatique des feux 113, feux de route 113, appel de phares 113.

Clignotants de changement de direction et de file

Droite : Manette vers le haut Gauche : Manette vers le bas

Clignotants de changement de direction et de file 115, feux de stationnement 116.

Feux de détresse

MAIN INFO DAV BOUND

Pour les enclencher, appuyer sur ▲. Feux de détresse ➔ 115.

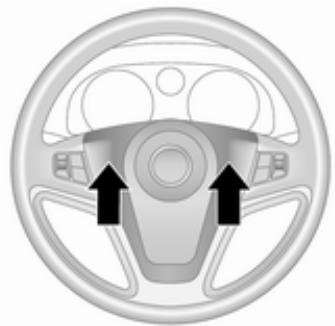

Avertisseur sonore

Essuie-glaces et lave-glaces

Essuie-glace avant

-- : fonctionnement intermittent ou balayage automatique avec capteur de pluie

O : arrêt

Pour un seul balayage lorsque l'essuie-glace avant est désactivé, abaisser la manette.

Essuie-glace avant 78, remplacement des balais 177.

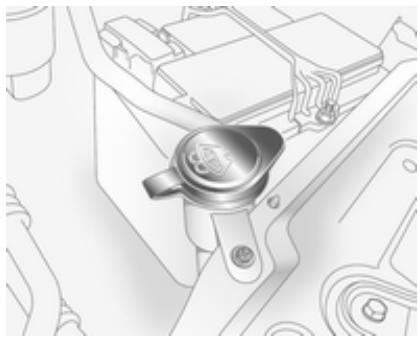

Lave-glace avant et lave-phares

Lave-glace avant et lave-phares

78, liquide de lave-glace 172.

Essuie-glace et lave-glace de lunette arrière

Essuie-glace : Pousser la ma- en marche nette
Essuie-glace à : Tirer la manette l'arrêt
Lavage : Enfoncer le bouton et le maintenir enfoncé

Essuie-glace et lave-glace de lunette arrière 80, remplacement des balais d'essuie-glace 177, liquide de lave-glace 172.

Climatisation

Lunette arrière chauffante, rétroviseurs extérieurs chauffants

Le chauffage est activé en appuyant sur 📄.

Lunette arrière chauffante ➔ 33, rétroviseurs extérieurs chauffants ➔ 30.

Désembuage et dégivrage des vitres

AUTO SINZ

Répartition d'air sur 📋 (ou 📋).

Le refroidissement A/C (ou ⚙) et le recyclage d'air ⚙️ sont automatiquement mis en marche afin d'améliorer l'efficacité du dégivrage (le recyclage d'air ⚙️ est automatiquement arrêté dans les véhicules équipés d'une climatisation électronique).

Régler la température au niveau le plus élevé.

Régler la vitesse de soufflerie au maximum.

Activer la lunette arrière chauffante 📄.

Fermer les buses d'aération centrales, ouvrir les buses d'aération latérales et les orienter vers les vitres de porte.

Système de climatisation ↩ 121.

Boîte de vitesses Boîte manuelle

3D rendering of a mechanical gear shift lever (no text or symbols)

Marche arrière : le véhicule étant arrêté, attendre 3 secondes après avoir enfoncé la pédale d'embrayage et engager le rapport.

Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pédale d'embrayage puis débrayer à nouveau ; réessayer de passer la marche arrière.

Boîte manuelle ↩ 148.

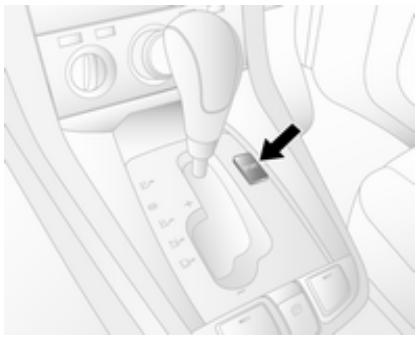

Boîte automatique

P : Stationnement
R : Marche arrière
N : Neutre (point mort)
D : Position de conduite

Mode Manuel : déplacer le levier sélecteur vers la gauche à partir de D.

• : Rapport supérieur
  — : Rapport inférieur

Le levier sélecteur ne peut quitter la position P que si le contact est mis et la pédale de frein enfoncée. Pour engager le levier sur P ou R, appuyer sur le bouton de verrouillage.

Boîte automatique ↩ 144.

Prendre la route

Contrôles avant de prendre la route

• Pression de gonflage et état des pneus 195, 228.

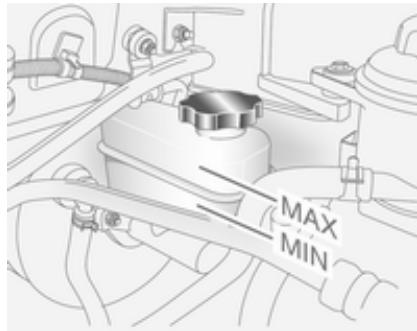

• Niveau d'huile moteur et niveau des liquides ➔ 170.
• Tous les rétroviseurs, les vitres, les éclairages extérieurs et les plaques d'immatriculation doivent être en bon état de marche, propres et débarrassés de toute neige ou glace.
• Position correcte des rétroviseurs, des sièges et des ceintures de sécurité 29, 37, 45.
• Vérifier le fonctionnement du système de freinage à faible vitesse, notamment lorsque les freins sont humides.

Démarrage du moteur

• Tourner la clé en position ACC
- Bouger légèrement le volant pour libérer le blocage de la direction
- Boîte de vitesses manuelle au point mort (neutre)
- Enfoncer les pédales d'embrayage et de frein
- Boîte automatique sur P ou N
- Ne pas accélérer
- Moteurs diesel : tourner la clé sur ON pour le préchauffage et attendre que le témoin 00 s'éteigne
- Tourner la clé en position START et la relâcher

Démarrage du moteur ➔ 132.

Système Stop/Start

AUTO STOP OFF x100/min

Lorsque le véhicule roule à faible vitesse ou à l'arrêt et que certaines conditions sont réunies, activer l'Autostop comme suit :

• Enfoncer la pédale d'embrayage
- placer le levier sélecteur sur N,
• relâcher la pédale d'embrayage

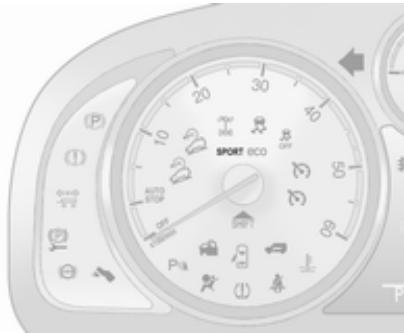

La fonction Autostop est indiquée par l'aiguille à la position AUTOSTOP dans le compte-tours.

Pour redémarrer le moteur, enfoncer de nouveau la pédale d'embrayage. Système Stop/Start ➔ 134.

Stationnement

Attention

• Ne pas stationner le véhicule au-dessus d'un sol facilement inflammable. En effet, le sol pourrait s'enflammer en raison de températures élevées du système d'échappement.
• Toujours serrer le frein de stationnement électrique.

Tirer le commutateur Ⓓ.

Le frein de stationnement électrique est serré lorsque le témoin (P) s'allume 91.

Pour un serrage maximal, par exemple en cas de stationnement avec une remorque ou dans une pente, tirer deux fois le bouton (P).

• Arrêter le moteur.
• Lorsque le véhicule est sur une route plane ou en côte, engager la première ou déplacer le levier sélecteur sur P avant de retirer la clé de contact. Dans

une côte, diriger les roues avant à l'opposé de la bordure du trottoir.

Lorsque le véhicule est sur une descente, engager la marche arrière ou déplacer le levier sélecteur sur P avant de retirer la clé de contact. Diriger les roues avant vers la bordure du trottoir.

• Fermer les vitres et le toit ouvrant.
• Tourner la clé de contact sur LOCK, pousser la clé dans le commutateur d'allumage et la retirer.

Sur les véhicules à boîte automatique, appuyer sur la pédale de frein et passer sur P avant d'enfoncer la clé dans le contacteur et de la retirer.

Tourner le volant jusqu'à ce que le blocage de la direction s'enclenche (antivol).

• Verrouiller le véhicule par = sur la télécommande radio ➔ 22.
  • Activer l'alarme antivol ➔ 26.

• Le ventilateur de refroidissement du moteur peut se mettre en marche même si le moteur est arrêté 169.

• Pour ménager le turbocompresseur après avoir roulé à régime élevé ou avec une charge élevée du moteur, faire tourner brièvement le moteur à faible charge ou au point mort pendant environ 1 ou 2 minutes avant de l'arrêter.
  Clés, serrures ➔ 20, arrêt du véhicule pour une période prolongée ➔ 168.

Clés, portes et vitres

Clés, serrures ...... 20

Clés 20

Car Pass 21

Télécommande radio ...... 21

Verrouillage central 22

Sécurité enfants ...... 24

Portes 24

Coffre 24

Sécurité du véhicule 25

Dispositif antivol 25

Alarme antivol 26

Blocage du démarrage ...... 28

Rétroviseurs extérieurs ...... 29

Forme convexe 29

Réglage électrique ...... 29

Rabattement 29

Rétroviseurs chauffés .... 30

Atténuation automatique de l'éclairage .... 30

Rétroviseur intérieur 31

Position nuit manuelle 31

Position nuit automatique ..... 31

Vitres 31

Pare-brise 31

Lève-vitres électriques ...... 32

Lunette arrière chauffante ..... 33

Pare-soleil 33

Toit 34

Toit ouvrant 34

Clés, serrures

Clés

Clés de rechange

Le numéro de clé est mentionné dans le Car Pass ou sur une étiquette détachable.

Le numéro de clé doit être communiqué lors de la commande des clés de rechange car il s'agit d'un composant du système de blocage du démarrage.

Serrures ↩ 213.

Clé avec panneton rabattable

Appuyer sur le bouton pour déplier. Pour replier la clé, appuyer d'abord sur le bouton.

Car Pass

Le Car Pass contient toutes les données relatives à la sécurité du véhicule et doit être conservé en lieu sûr.

Lors d'un passage à l'atelier, les données de ce véhicule sont nécessaires pour effectuer certains travaux.

Télécommande radio

Utilisée pour commander :

• Verrouillage central
• Dispositif antivol
• Alarme antivol

La télécommande radio a une portée de 6 mètres environ. Cette portée peut être réduite selon les conditions environnantes. Les feux de détresse confirment l'activation.

Manipuler la télécommande avec précaution, la protéger de l'humidité et des températures élevées, éviter tout actionnement inutile.

Défaillance

Si un actionnement du verrouillage central n'est pas possible à l'aide de la télécommande radio, cela peut être dû aux causes suivantes :

• Portée dépassée.
• Tension de batterie trop faible.

• Utilisation fréquente et répétée de la télécommande radio alors que le véhicule est hors de portée, ce qui nécessitera une reprogrammation. Prendre contact avec un atelier.

• Surcharge du verrouillage central suite à des manœuvres trop fréquentes, ce qui interrompt l'alimentation électrique pendant quelques instants.

• Recouvrement des ondes radio par des installations radioélectriques externes plus puissantes.

Déverrouillage ➔ 22.

Remplacement de pile de la télécommande radio

Remplacer la pile dès que la portée commence à se réduire.

Les piles ne doivent pas être jetées avec les ordures ménagères. Elles doivent être recyclées via les centres de collecte appropriés.

Clé avec panneton rabattable

Sortir la clé et ouvrir l'unité. Remplacer la pile (type CR2032) en faisant attention à la position de montage. Fermer l'unité.

Clé avec panneton fixe

Ouvrir l'unité avec un petit tournevis dans l'encoche du boîtier. Remplacer la pile (type CR2032) en faisant attention à la position de montage. Fermer l'unité.

Verrouillage central

Il déverrouille et verrouille les portes, le coffre et la trappe à carburant.

La porte est déverrouillée en tirant la poignée intérieure de la porte respective. Tirer une nouvelle fois la poignée pour ouvrir la porte.

Remarque

En cas d'accident avec déploiement d'airbags ou déclenchement des rétracteurs, le véhicule est automatiquement déverrouillé.

Déverrouillage

Appuyer sur ≥ .

Remarque

Si aucune porte ne s'ouvre dans les 5 minutes suivant le déverrouillage du véhicule, celui-ci est reverrouillé automatiquement (et le système antivol est réactivé).

Lorsque vous appuyez sur ≥ , le tableau de bord s'allume pendant 30 secondes environ ou jusqu'à ce que la clé de contact passe en position ACC.

Verrouillage

Fermer les portes, le coffre, la trappe à carburant, le capot, les vitres et le toit ouvrant.

Le système de verrouillage central peut être activé avec les vitres ouvertes.

Remarque

Pour des raisons de sécurité, il ne faut ni verrouiller ni déverrouiller le véhicule à l'aide de la télécommande si la clé se trouve dans le contacteur d'allumage (en outre, le système antivol ne s'activera pas).

Si la porte du conducteur n'est pas bien fermée, le verrouillage central ne fonctionnera pas.

Déverrouillage du hayon

Appuyer sur ≥ .

Le hayon se déverrouille en même temps que les portes.

Quand le moteur tourne, le hayon se déverrouille uniquement si le frein de stationnement électrique est serré ou si la boîte automatique se trouve en position P.

Boutons de verrouillage central

Verrouille ou déverrouille toutes les portes, le coffre et la trappe à carburant à partir de l'habitacle.

Appuyer sur la partie gauche de pour verrouiller.

Appuyer sur la partie droite de pour déverrouiller.

Quand la clé se trouve dans le commutateur d'allumage, le verrouillage n'est possible que si toutes les portes sont fermées.

Défaillance dans le système de télécommande radio

Déverrouillage

Déverrouiller manuellement la porte du conducteur en tournant la clé dans la serrure. Mettre le contact et appuyer sur la partie gauche du bouton de verrouillage central pour déverrouiller toutes les portes, le coffre et la trappe à carburant.

Verrouillage

Verrouiller manuellement la porte du conducteur en tournant la clé dans la serrure.

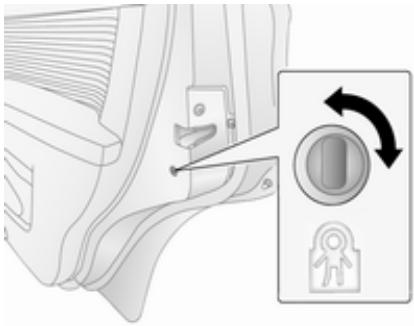

Sécurité enfants

Utiliser les sécurités enfants quand les places arrière sont occupées par des enfants.

À l'aide d'une clé ou d'un tournevis adéquat, tourner la sécurité enfants de la porte arrière en position horizontale. La porte ne peut pas être ouverte depuis l'intérieur.

Pour désactiver, tourner la sécurité enfants en position verticale.

Portes

Coffre

Hayon

Ouverture

Appuyer sur le bouton au-dessus de la plaque d'immatriculation et lever le hayon.

Verrouillage central ➔ 22.

Fermeture

Utiliser la poignée intérieure.

Ne pas appuyer sur le bouton placé au-dessus de la plaque d'immatriculation pendant la fermeture du hayon, car celui-ci s'ouvrirait à nouveau.

Verrouillage central ➔ 22.

Défaillance

Pour ouvrir le hayon en cas de coupure de courant :

Retirer l'habillage intérieur de la zone du verrou central, puis appuyer sur le levier à l'aide d'un outil adapté.

Remarques générales sur la manœuvre du hayon

Attention

Ne pas rouler avec le hayon ouvert ou entrouvert, par exemple du transport d'objets encombrants, car des gaz d'échappement toxi-

ques, invisibles et inodores, pourraient pénétrer dans le véhicule. Ceux-ci peuvent rendre inconscients et sont mortels.

Avertissement

Avant d'ouvrir le hayon, vérifier l'absence d'obstacles en hauteur, tels qu'une porte de garage, pour éviter d'endommager le hayon. Toujours vérifier la zone de mouvement au-dessus et derrière le hayon.

Remarque

La pose de certains accessoires lourds sur le hayon peut empêcher qu'il ne reste ouvert.

Sécurité du véhicule

Dispositif antivol

Attention

Ne pas mettre le dispositif antivol en marche quand des personnes sont dans le véhicule ! Le déverrouillage de l'intérieur est impossible.

Le système condamne toutes les portes. Toutes les portes doivent être fermées pour pouvoir activer le système.

Si le contact est mis, il est nécessaire d'ouvrir et de fermer une fois la porte du conducteur afin que le véhicule puisse être protégé.

Un déverrouillage du véhicule désactive le dispositif antivol mécanique.

Cela n'est pas possible avec le bouton de verrouillage central.

Activation

Appuyer deux fois sur le bouton = de la télécommande radio en 3 secondes.

Ou bien tourner à nouveau la clé dans la porte conducteur en direction de l'arrière du véhicule 3 secondes après le verrouillage.

Alarme antivol

L'alarme antivol est combinée avec le dispositif antivol.

Il surveille :

• Portes, hayon et capot

• Habitacle et coffre

• L'inclinaison du véhicule, par exemple s'il est soulevé

• Alimentation électrique de la si-rène
  • L'allumage

Le déverrouillage du véhicule désactive simultanément les deux systèmes.

Activation

Vérifier que les portes, le hayon, la trappe à carburant, le capot, les vitres et le toit ouvrant sont fermés.

Appuyer sur = de la télécommande radio ou verrouiller manuellement la porte conducteur.

Le système est activé :

• automatiquement 30 secondes après le verrouillage du véhicule (initialisation du système)
• directement en appuyant une fois de plus sur la touche = de la télécommande radio après le verrouillage

Le fait que les feux de détresse ne clignotent pas une fois lors de l'activation ou que le témoin clignote rapidement peut indiquer qu'une porte, le hayon ou le capot n'est pas bien fermé(e).

Remarque

Des modifications apportées à l'habitacle, par exemple la pose de housses de siège, et des vitres ou le toit ouvrant ouverts peuvent entra-ver le fonctionnement de la surveillance de l'habitacle.

Activation sans surveillance de l'habitacle et de l'inclinaison du véhicule

Arrêter la surveillance de l'habitacle et de l'inclinaison du véhicule quand des personnes ou des animaux restent dans le véhicule, en raison de la grande quantité de signaux ultrasoniques et de leurs mouvements déclenchant l'alarme, et quand le véhicule est à bord d'un ferry ou d'un train.

1. Fermer le hayon, le capot, les vitres et le toit ouvrant.

2. Appuyer sur 📋 ; le témoin 📋 s'allume en jaune dans le combiné d'instruments.

3. Fermer les portes.

4. Activer l'alarme antivol.

Appuyer à nouveau sur pour annuler. Le témoin s'éteint.

LED d'état

La LED d'état se trouve dans la console centrale.

État pendant les premières

30 secondes suivant l'activation de l'alarme antivol :

LED allumée : Test, délai d'armement. LED clignotant : Porte, hayon ou capot ouvert ou mal fermé ou bien défaillance du système.

État après armement du système :

LED clignotant : Le système est lentement armé. La LED clignote : Le système est 3 fois après le désarmé. déverrouillage

En cas de défaillances, prendre contact avec un atelier.

Désactivation

Le déverrouillage du véhicule désactive l'alarme antivol. Les feux de détresse clignotent deux fois lors de la désactivation.

Si aucune porte n'est ouverte ou si le moteur ne démarre pas dans les 5 minutes suivant le déverrouillage du

véhicule, ce dernier est reverrouillé automatiquement et l'alarme est réarmée.

Si l'alarme s'est déclenchée, les feux de détresse ne clignotent pas lors de la désactivation.

Alarme

Une fois déclenchée, l'alarme émet un signal sonore via une sirène auto-alimentée pendant que les feux de détresse clignotent. Le nombre et la durée des signaux d'alarme sont spécifiés par la législation.

Pour couper l'alarme, appuyer sur n'importe quelle touche de la télé-commande radio ou déverrouiller manuellement la porte conducteur avec la clé de contact. Ce faisant, l'alarme antivol est également désactivée.

Blocage du démarrage

Le système fait partie du contact d'al-lumage et vérifie si le véhicule peut être démarré avec la clé utilisée.

Le blocage du démarrage est automatiquement dès que la clé est enlevée de la serrure de contact d'allumage.

Le témoin 📞 s'allume dans le combiné d'instruments lorsque l'on met le contact, puis s'éteint. Si 📞 demeure allumé une fois le contact mis, le système est défaillant. Il est impossible de démarrer le moteur. Couper le

contact, retirer la clé, attendre environ 2 secondes et essayer de démarrer à nouveau.

Si le témoin demeure allumé, essayer de démarrer le moteur avec la clé de réserve et prendre contact avec un atelier.

Remarque

Le blocage du démarrage ne ver- rouille pas les portes. Toujours ver- rouiller les portes en quittant le véhicule et activer l'alarme antivol 22, 26.

Témoin 📄 → 96.

Rétroviseurs extérieurs

Forme convexe

Le rétroviseur extérieur a un miroir asphérique et réduit les angles morts. La forme du miroir rend les objets d'apparence plus petite, ce qui rend plus difficile l'estimation des distances.

Réglage électrique

Sélectionner le rétroviseur extérieur souhaité en tournant le commutateur vers la gauche (L) ou la droite (R). Puis pivoter le bouton de commande pour régler le rétroviseur.

Rabattement

Pour la sécurité des piétons, les rétroviseurs extérieurs se rabattent s'ils sont violamment heurtés. Repositionner le rétroviseur en appuyant légèrement sur son boîtier.

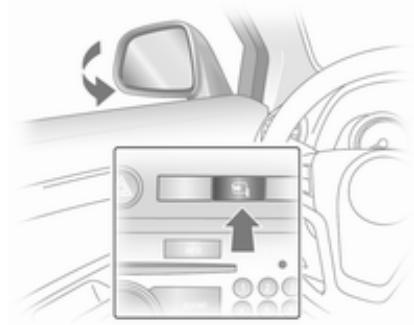

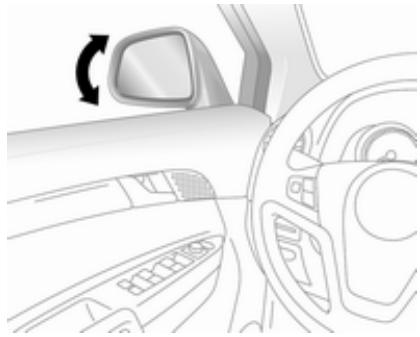

Rabattement manuel

Appuyer légèrement sur l'extérieur du boîtier du rétroviseur pour rabattre les rétroviseurs extérieurs.

Rabattement électrique

Passer la clé de contact en position ACC ou ON et appuyer sur 📋. Les deux rétroviseurs extérieurs se rabattent.

Appuyer à nouveau sur 📋, les deux rétroviseurs extérieurs reviennent en position initiale.

Si un rétroviseur rabattu électriquement est déployé manuellement, appuyer sur 📋 ne déploiera électriquement que l'autre rétroviseur. Appuyer deux fois sur 📋 pour rabattre à nouveau les deux rétroviseurs.

Redéployer les rétroviseurs en position de conduite avant de prendre la route.

Rétroviseurs chauffés

S'actionne par pression sur R. La LED du bouton s'allume.

Le chauffage se met en route quand la clé de contact se trouve en position ACC ou ON et s'éteint automatiquement au bout d'une brève période.

Pour ne pas décharger la batterie, ne le mettre en marche que lorsque le moteur tourne. Ne pas l'activer au dé-

marrage du véhicule ou si de la neige ou de la glace s'est accumulée sur les rétroviseurs extérieurs.

Ne pas utiliser d'instruments tran-chants ou de produits abrasifs pour nettoyer la lunette arrière ou les rétro-viseurs extérieurs afin de ne pas rayer ou endommager les éléments chauffants.

Atténuation automatique de l'éclairage

Le rétroviseur extérieur côté conducteur s'atténue pour réduire automatiquement les reflets en conjonction avec le rétroviseur intérieur à position nuit automatique ➔ 31.

Rétroviseur intérieur

Position nuit manuelle

Pour réduire l'éblouissement, ajuster le levier sous le boîtier du rétroviseur.

Position nuit automatique

Appuyer sur le bouton du boîtier du rétroviseur pour activer la fonction. Le bouton s'allume et l'éblouissement provoqué par les véhicules roulant derrière la nuit diminue automatiquement. Appuyer à nouveau sur le bouton pour désactiver la fonction.

Le boîtier du rétroviseur contient deux détecteurs de luminosité. Pour éviter les parasites et pour que les détecteurs fonctionnent, ne pas recouvrir les détecteurs ou suspendre un objet au rétroviseur.

Vitres

Pare-brise

Pare-brise réfléchissant

Le pare-brise réfléchissant est revêtu d'un film qui reflète les rayons solaires. Les signaux de données, par ex. des péages, peuvent également être réfléchis.

Les zones repérées du pare-brise derrière le rétroviseur intérieur ne sont pas recouvertes de ce film. Les dispositifs pour l'enregistrement de données électronique et le payement

des frais doivent être fixés dans ces zones. Sinon, l'enregistrement de données peut être défectueux.

Autocollants sur pare-brise

Ne pas fixer d'autocollants comme des autocollants de péage ou tout autre autocollant identique dans la zone du rétroviseur intérieur du pare-brise. Dans le cas contraire, la zone de détection du capteur peut être restreinte.

Lève-vitres électriques

Attention

Manipuler les lève-vitres électroniques avec prudence. Risque de blessure, en particulier pour les enfants.

Si des enfants se trouvent sur les sièges arrière, enclencher la sécurité enfants du lève-vitre électronique.

Fermer les vitres en observant bien la zone de fermeture. S'assurer que rien ne puisse être coincé.

Les lève-vitres électroniques peuvent être manœuvrés :

• quand le contact est mis,
• dans les 10 minutes suivant la coupure du contact.

Après la coupure du contact, le lève-vitres ne fonctionne plus quand on ouvre la porte conducteur.

Manceuvrer le commutateur de la vitre concernée en l'appuyant pour l'ouvrir ou en le relevant pour la fermer.

Pour un fonctionnement progressif : Pousser ou tirer brièvement sur le bouton.

Pour l'ouverture ou la fermeture automatique : Pousser ou tirer sur le bouton plus longtemps. La vitre monte ou descend automatiquement avec la fonction de protection activée. Pour mettre fin au mouvement, actionner à nouveau le commutateur dans la même direction.

Des commutateurs supplémentaires se trouvent dans la porte de passager avant et les portes arrière. Les vitres arrière ne s'ouvrent pas complètement.

Fonction de protection

Si la vitre rencontre une résistance à plus de mi-course en cas de fermeture automatique, elle est immédiatement stoppée et abaissée.

Annulation de la fonction de protection

En cas de difficultés fermer la vitre dues au gel par exemple, tirer plusieurs fois sur son bouton jusqu'à ce qu'elle se ferme. La vitre monte avec la fonction de protection désactivée.

Sécurité enfants pour les vitres arrière

Appuyer sur 📋 pour désactiver les lève-vitres électriques de porte arrière. Pour les réactiver, appuyer à nouveau sur 📋.

Quand le système de sécurité enfant est activé, les vitres des portes arrière ne peuvent être actionnées qu'à l'aide des commutateurs de la porte conducteur.

Surcharge

Si les vitres sont manœuvrées fréquemment à de courts intervalles, la commande des vitres est désactivée un certain temps.

Lunette arrière chauffante

AUTO SINC

S'actionne par pression sur R. La LED du bouton s'allume.

Le chauffage se met en route quand la clé de contact se trouve en position ACC ou ON et s'éteint automatiquement au bout d'une brève période.

Pour ne pas décharger la batterie, ne le mettre en marche que lorsque le moteur tourne. Ne pas l'activer au démarrage du véhicule ou si de la neige ou de la glace s'est accumulée sur la lunette arrière.

Ne pas utiliser d'instruments tranchants ou de produits abrasifs pour nettoyer la lunette arrière afin de ne pas rayer ou endommager les éléments chauffants.

Pare-soleil

Les pare-soleil peuvent être abaissés et pivotés latéralement pour éviter les éblouissements.

La face arrière des pare-soleil est dotée d'un miroir et d'un porte-ticket. Quand les caches des miroirs sont ouverts, l'éclairage du pare-soleil s'allume.

Il faut fermer les caches des miroirs pendant la conduite.

Toit

Toit ouvrant

Attention

Être prudent lors de la manœuvre du toit ouvrant. Risque de blessure, en particulier pour les enfants.

Garder un œil attentif sur les pièces en mouvement lors de la manœuvre. S'assurer que rien ne puisse être coincé.

Coulisser/basculer le toit ouvrant

Pour un fonctionnement progressif, appuyer brièvement sur le bouton dans la direction souhaitée. Pour actionner l'ouverture ou la fermeture automatique, appuyer sur le bouton et le maintenir enfoncé.

Ouvrir

Pousser le commutateur vers l'arrière, le toit s'ouvrira automatiquement à moins que le commutateur ne soit relâché ou poussé dans l'autre direction.

Remarque

Si le dessus du toit est mouillé, basculer le toit ouvrant, laisser l'eau s'écouler, puis ouvrir le toit ouvrant.

Fermer

Appuyer sur le bouton et le maintenir enfoncé vers l'avant. Relâcher le bouton quand le toit ouvrant se trouve dans la position souhaitée.

Inclinaison

Appuyer sur le bouton et le maintenir enfoncé vers le haut. Relâcher le bouton quand le toit ouvrant se trouve dans la position souhaitée.

Pour repasser le toit ouvrant à sa position d'origine, tirer sur le bouton et le maintenir vers le bas. Relâcher le bouton quand le toit ouvrant se trouve dans la position souhaitée.

Remarques générales

Fonctionnement en veille

Le toit ouvrant peut être manœuvre :

• quand le contact est mis,
- dans les 10 minutes qui suivent la coupure du contact.

Après la coupure du contact, le toit ouvrant cesse de fonctionner quand on ouvre la porte conducteur.

Sièges, systèmes de sécurité

Appuis-tête 36

Appuis-tête actifs 37

Sièges avant 37

Position de siège 37

Réglage de siège 38

Rabattement du siège 40

Réglage électrique des sièges .. 41

Accoudoir 41

Chauffage 42

Sièges arrière 42

Accoudoir 43

Ceintures de sécurité .... 43

Ceinture de sécurité à trois points 45

Système d'airbag 47

Système d'airbag frontal ..... 50

Système d'airbag latéral ..... 51

Système d'airbag rideau .... 52

Désactivation d'airbag 52

Systèmes de sécurité pour en- fant 53

Emplacements de montage d'un système de sécurité pour enfant .... 55

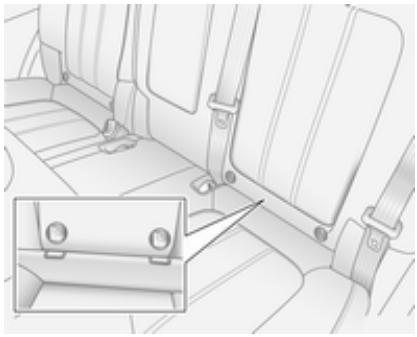

Systèmes de sécurité pour enfant Isofix .... 58

Systèmes de sécurité pour enfant Top-Tether .... 58

Appuis-tête

Position

Attention

Ne rouler que si l'appui-tête est correctement réglé.

Le bord supérieur de l'appui-tête doit toujours être au niveau du haut de la tête. Si cela s'avérait impossible pour des personnes de très grande taille,

l'appui-tête doit être réglé sur la position la plus haute. Pour des personnes de très petite taille, régler l'appui-tête sur la position la plus basse.

Réglage de hauteur

Appuyer sur le bouton de déverrouillage, régler la hauteur et enclencher.

Tirer l'appui-tête vers le haut pour le soulever. Pousser sur l'appui-tête en appuyant simultanément sur le bouton de déverrouillage pour l'abaisser.

Dépose

Insérer un outil adapté dans le petit trou ménagé dans le côté du man- chon de guidage sans le bouton de

déverrouillage et appuyer sur la serrure. Appuyer sur le bouton de déverrouillage sur l'autre manchon de guidage et tirer l'appui-tête vers le haut.

Ranger les appuis-tête en les atta- chant dans le coffre.

Appuis-tête actifs

En cas de collision arrière, les appuis-tête actifs basculent automatiquement vers l'avant. La tête est ainsi supportée de sorte que le risque de « coup de lapin » est réduit.

Remarque

Ne pas attacher aux appuis-tête des objets et des composants non approuvés pour votre véhicule. Ils gêneraient l'effet protecteur des appuis-tête et pourraient être projetés dans le véhicule de manière incontrôlée en cas de freinage brutal ou d'accident.

Remarque

Des accessoires homologués peuvent uniquement être montés si le siège n'est pas utilisé.

Sièges avant

Position de siège

Attention

Ne conduire que si le siège est correctement réglé.

Danger

Ne pas s'asseoir à moins de 25 cm du volant afin de permettre un déploiement sûr de l'airbag.

Attention

Ne jamais régler les sièges en roulant. Ils pourraient se déplacer de manière incontrôlée.

Attention

Ne jamais ranger d'objets sous les sièges.

• S'asseoir avec les fesses aussi près que possible du dossier. Ajuster la distance entre le siège et les pédales de sorte que les jambes soient légèrement fléchies en enfonçant les pédales. Reculer au maximum le siège du passager avant.
• Régler la hauteur de siège suffisamment haut que pour disposer d'un champ de vision claire de tous les côtés et de tous les instruments. Respecter un écartement d'au moins une main entre la tête et le cadre du toit. Vos

cuisses doivent reposer légèrement sur le siège sans s'y enfoncer.

- S'asseoir avec les épaules aussi près que possible du dossier. Régler l'inclinaison du dossier de sorte qu'il soit possible d'atteindre le volant avec les bras légèrement fléchis. En tournant le volant, le contact entre les épaules et le dossier doit être maintenu. Ne pas trop incliner le dossier vers l'arrière. Nous conseillons un angle d'inclinaison maximal d'environ 25°.

• Ajuster le siège et le volant se sorte que le poignet repose sur le dessus du volant avec le bras entièrement déplié et les épaules sur le dossier.
  • Régler le volant ➔ 77.
  • Régler les appuie-tête ➔ 36.
• Réglage de la hauteur des ceintures de sécurité ➔ 45.
• Régler le soutien lombaire de manière à épouser la forme naturelle de la colonne vertébrale.

Réglage de siège

Danger

Ne pas s'asseoir à moins de 25 cm du volant afin de permettre un déploiement sûr de l'airbag.

Attention

Ne jamais régler les sièges en roulant. Ils pourraient se déplacer de manière incontrôlée.

Conduire uniquement le véhicule si les sièges et les dossiers sont correctement encliquetés.

Réglage longitudinal

Tirer la poignée, déplacer le siège et relâcher la poignée.

Inclinaison du dossier

Tirer la manette, régler l'inclinaison et relâcher la manette. Laisser le dossier s'encliqueter de manière audible. Ne pas s'appuyer contre le dossier de siège pendant le réglage.

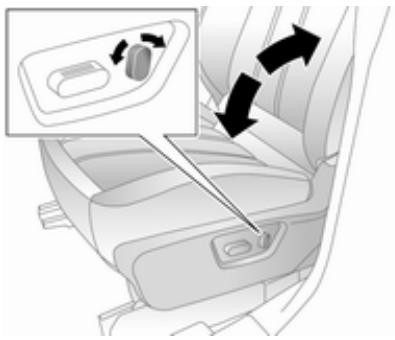

Hauteur de siège

Mouvement de pompage du levier vers le haut : relever le siège vers le bas : abaisser le siège

Soutien lombaire

Régler le support lombaire à la position la plus confortable à l'aide de la poignée.

Pour diminuer ou augmenter le support lombaire, déplacer la poignée vers l'avant ou l'arrière.

Rabattement du siège

Avertissement

Lorsque la hauteur de siège est au plus haut, rabaisser les appuis-tête et relever les pare-soleil avant de rabattre le dossier vers l'avant.

Pousser les appuis-tête à fond.

Coulisser le siège au maximum vers l'arrière.

Lever la poignée de déverrouillage et rabattre le dossier sur l'assise. Abaisser la poignée et le dossier passe en position basse.

Coulisser le siège vers l'avant.

Pour repasser le dossier à sa position d'origine, coulisser le siège le plus loin possible, lever la poignée de déverrouillage, redresser le dossier et abaisser la poignée. Le dossier s'enclenche.

Le rabattement du dossier vers l'avant est uniquement possible quand le dossier est en position verticale.

Ne pas manœuvrer la poignée de réglage du support lombaire quand le dossier est basculé vers l'avant.

Réglage électrique des sièges

Attention

Être prudent lors de la manœuvre des sièges à réglage électrique. Risque de blessures, en particulier pour les enfants. Des objets peuvent être coincés.

Bien observer les sièges durant leur réglage. Informer les passagers des risques potentiels.

Déplacer le bouton avant vers l'avant/l'arrière.

Hauteur de siège

Déplacer l'avant du bouton vers le haut/bas pour régler la hauteur de la partie avant de l'assise.

Déplacer l'arrière du bouton vers le haut/bas pour régler la hauteur de la partie arrière de l'assise.

Déplacer l'avant et l'arrière du bouton vers le haut/bas pour régler la hauteur de toute l'assise.

Inclinaison du dossier

Déplacer la partie supérieure du bouton arrière vers l'avant/arrière.

Le dossier de siège ne doit pas être excessivement incliné vers l'arrière (l'angle d'inclinaison recommandé est d'environ 25°).

Accoudoir

Accoudoir avant

Un espace de rangement est disposé sous l'accoudoir.

Rangement dans l'accoudoir ➔ 61.

Chauffage

Pour régler le chauffage, appuyer une ou plusieurs fois sur 📋 au niveau du siège concerné avec la clé de contact en position ACC ou ON. Le témoin dans le bouton indique le réglage sélectionné.

Pour désactiver le chauffage, régler le chauffage à son niveau le plus bas et appuyer sur 📋. Le témoin du bouton s'éteint.

Une utilisation prolongée au réglage maximum n'est pas recommandée pour les personnes à peau sensible.

Si la température continue à augmenter, couper le chauffage de siège et prendre contact avec un atelier.

Sièges arrière

Inclinaison du dossier

Pour régler le dossier des sièges, soulever le levier de déverrouillage situé sur le haut du dossier et avancer/reculer le dossier jusqu'à la position souhaitée.

Ne pas s'appuyer contre le dossier pendant le réglage.

Avant de rabattre les dossiers, vérifier que les ceintures de sécurité ne sont pas bouclées.

Attention

Ne jamais régler les sièges en roulant. Ils pourraient se déplacer de manière incontrôlée.

Rabattement du siège

Pour agrandir le coffre, rabattre les dossiers des sièges arrière sur leur assise.

Pour rabattre les dossiers indépendamment les uns des autres, détacher les trois ceintures de sécurité arrière et vérifier que les sièges avant ne sont pas inclinés vers l'arrière.

Enfoncer les appuis-tête au maximum, soulever le levier de déblocage de dossier et rabattre le dossier vers l'avant, puis vers le bas jusqu'à l'assise du siège.

Ne pas laisser les passagers s'as-seoir sur un dossier rabattu et ne pas y placer d'objets non arrimés.

Pour repasser le dossier à sa position d'origine, le lever, le pousser en position et vérifier qu'il s'enclenche.

Accoudoir

Abaisser l'accoudoir. L'accoudoir comporte des porte-gobelets et un espace de rangement.

Ceintures de sécurité

Le blocage des ceintures de sécurité lors d'accélérations ou de décéléra-tions brutales du véhicule assure le maintien des occupants en position assise. Le risque de blessure est ainsi sensiblement réduit.

Attention

Boucler la ceinture de sécurité avant chaque déplacement.

Les personnes non attachées mettent en danger tous les occupants du véhicule, en plus d'eux-mêmes.

Les ceintures de sécurité sont con- çues pour n'être utilisées que par une seule personne à la fois.

Système de sécurité pour enfant 53.

Vérifier régulièrement toutes les parties du système de ceinture pour s'assurer qu'elles fonctionnent bien et qu'elles ne sont pas endommagées.

Faire remplacer les pièces endommagées. Après un accident, faire remplacer les ceintures et les rétracteurs de ceinture déclenchés dans un atelier.

Remarque

S'assurer que les ceintures ne sont pas coincées ni endommagées par des chaussures ou des objets tran-

chants. Empêcher que des saletés ne pénètrent dans les rétracteurs de ceinture.

Rappel de ceinture de sécurité

Les sièges avant sont équipés d'un rappel de ceinture de sécurité, indiqué pour le siège conducteur par le témoin du combiné d'instruments 89 et pour le siège passager par le témoin sur le côté passager du combiné d'instruments 45.

Limiteurs d'effort

Situé sur les sièges avant. Ils réduisent la charge sur le corps grâce à un relâchement progressif de la ceinture pendant une collision.

Rétracteurs de ceinture de sécurité

Les ceintures de sécurité des sièges avant se tendent en cas de collision avant et arrière d'une certaine gravité.

Attention

Une manipulation incorrecte (p. ex. la dépose ou la pose des ceintures) peut déclencher les rétracteurs de ceinture.

Le déclenchement des rétracteurs de ceinture est indiqué par un témoin qui est allumé 89.

Faire remplacer les rétracteurs de ceinture déclenchés par un atelier. Les rétracteurs de ceinture ne se déclenchent qu'une seule fois.

Remarque

Ne pas fixer ou installer d'accessoires ou d'autres objets qui peuvent interférer avec le fonctionnement des rétracteurs de ceinture. Ne pas apporter de changement aux composants des rétracteurs de ceinture car cela annulerait l'homologation du véhicule.

Ceinture de sécurité à trois points

Boucler

Tirer la ceinture hors de l'enrouleur, la guider sur le corps sans la vriller et insérer le verrou plat dans la serrure. En roulant, tendre régulièrement la sangle abdominale en tirant sur la sangle thoracique.

Rappel de ceinture de sécurité ↗ 89.

Le port de vêtement larges ou épais gêne la position tendue de la ceinture. Ne pas placer d'objets, comme un sac à main ou un téléphone portable, entre la ceinture et le corps.

Attention

Ne pas faire passer la ceinture sur des objets durs ou fragiles dans les poches des vêtements.

Réglage de hauteur

1. Appuyer simultanément sur les boutons de déverrouillage.
2. Faire coulisser le dispositif de réglage vers le haut ou le bas.
3. Vérifier que le dispositif de réglage se verrouille en position.

Régler la hauteur de sorte que la cein-ture passe au-dessus de l'épaule.

Elle ne doit pas passer sur le cou ou le haut du bras.

Ne pas procéder au réglage en roulant.

Déboucler

Pour détacher la ceinture, appuyer sur le bouton rouge de la serrure.

Utilisation de la ceinture de sécurité pendant la grossesse

La sangle abdominale doit passer le plus bas possible sur le bassin pour éviter la pression sur le bas-ventre.

Rappel de ceinture de sécurité de passager avant

2

Quand le moteur tourne, le témoin ^2 clignote, puis s'allume si le siège passager est occupé et que son occupant n'a pas bouclé sa ceinture.

Si la vitesse du véhicule dépasse 22 km/h, le témoin ^42 clignote pendant 100 secondes, émet un signal sonore, puis s'allume jusqu'à ce que la ceinture de sécurité soit bouclée.

S'allume brièvement quand on met le contact.

Témoin ⚠ de rappel de ceinture de sécurité du conducteur ➔ 89.

Système d'airbag

Le système d'airbags comporte une série de systèmes individuels en fonction de l'étendue de l'équipement.

Une fois déclenchés, les airbags se déploient en quelques millisecondes. Il se dégonfle si rapidement que cela passe souvent inaperçu pendant la collision.

Attention

En cas de manipulation non conforme, les systèmes d'airbags peuvent se déclencher en explosant.

Remarque

Dans la zone de la console centrale se trouve l'électronique de commande des systèmes d'airbags et de rétracteurs de ceinture. Ne ranger aucun objet magnétique à cet endroit.

Ne pas coller d'autocollant sur les recouvrements des airbags et ne pas les recouvrir d'autres matériaux.

Chaque airbag ne peut être déclenché qu'une seule fois. Faire remplacer les airbags déclenchés par un atelier. En outre, il peut être nécessaire de faire remplacer le volant, le tableau de bord, des pièces de garnissage, les joints de portes, les poignées et les sièges.

Ne pas apporter de changement au système d'airbag car cela annulerait l'homologation du véhicule.

Quand les airbags se déploient, des gaz brûlants peuvent s'en échapper et provoquer des brûlures.

Témoin ⚙️ des systèmes d'airbags ➔ 89.

Systèmes de sécurité pour enfant sur le siège passager avant avec systèmes d'airbag

Avertissement selon la réglementation ECE R94.02 :

FR: NE JAMAIS utiliser un siège d'enfant orienté vers l'arrière sur un siège protégé par un COUSSIN GONFLA-BLE ACTIF placé devant lui, sous

peine d'infliger des BLESSURES GRAVES, voire MORTELLES à l'ENFANT.

Au-delà de l'avertissement requis par la réglementation ECE R94.02, et pour des raisons de sécurité, vous ne devez utiliser un système de sécurité pour enfant face à la route que conformément aux instructions et restrictions du tableau ➔ 55.

L'étiquette d'airbag peut se trouver des deux côtés du pare-soleil du passager avant.

Danger

Ne pas utiliser de système de sécurité pour enfant sur le siège passager lorsque l'airbag avant est actif.

Désactivation d'airbag ➔ 52.

Système d'airbag frontal

Le système d'airbag frontal se compose de deux airbags, un dans le volant et un autre dans le tableau de bord du côté du passager avant. Ils sont reconnaissables à l'inscription AIRBAG.

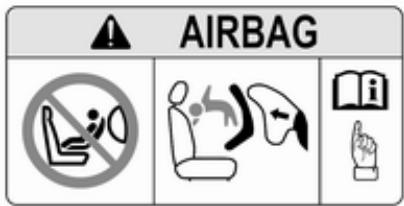

AIRBAG

30036

L'étiquette d'avertissement rappelle qu'il est interdit de monter des systèmes de sécurité pour enfant dirigés vers l'arrière sur le siège passager avant. Risque de décès.

Le système d'airbag avant se déclenche en cas de collision frontale d'une certaine gravité. Le contact doit être mis.

Les airbags gonflés amortissent l'impact, réduisant dès lors considérablement le risque de blessure du tronc et de la tête des occupants avant.

Attention

Une protection optimale n'est assurée que si le siège est en position correcte ➔ 37.

Ne placer aucune partie du corps ni objet dans la zone de déploiement de l'airbag.

Poser la ceinture de sécurité de la manière correcte et la boucler de manière sûre. C'est indispensable pour que la protection de l'airbag soit efficace.

Système d'airbag latéral

Le système d'airbags rideaux se compose d'un airbag dans chaque dossier de siège avant. Ils sont reconnaissables à l'inscription AIRBAG.

Le système d'airbag latéral se déclenche en cas de collision latérale d'une certaine gravité. Le contact doit être mis.

Les airbags gonflés amortissent l'impact, ce qui réduit considérablement le risque de blessure sur le haut du corps et la région pelvienne en cas de collision latérale.

Attention

Ne placer aucune partie du corps ni objet dans la zone de déploiement de l'airbag.

Remarque

N'utiliser que des housses de protection de siège qui sont homologuées pour le véhicule. Ne pas couvrir les airbags.

Système d'airbag rideau

Le système d'airbags rideaux se compose d'un airbag de cadre de toit, de chaque côté du véhicule. Il est reconnaissable à la mention AIRBAG sur les montants de toit.

Le système d'airbag rideau se déclenche en cas de collision latérale d'une certaine gravité. Le contact doit être mis.

Les airbags gonflés amortissent l'impact, ce qui réduit considérablement le risque de blessure de la tête en cas de choc latéral.

Attention

Ne placer aucune partie du corps ni objet dans la zone de déploiement de l'airbag.

Les crochets dans les poignées de cadre de toit peuvent uniquement servir à suspendre des vêtements légers, sans cintre. Ne pas garder d'objets dans ces vêtements.

Désactivation d'airbag

Le système d'airbag du passager avant doit être désactivé pour les systèmes de sécurité pour enfant placés sur le siège passager, conformément aux instructions du tableau ➔ 55. Les rétracteurs de ceinture et tous les systèmes d'airbag de conducteur restent actifs.

Le système d'airbag de passager avant peut être désactivé via un commutateur à clé situé sur le côté droit de la planche de bord.

Utiliser la clé de contact pour choisir la position :

OFF

: les systèmes d'airbag de passager avant sont désactivés et ne se déploieront pas en cas de collision. Le témoin ^2 s'allume en permanence du côté passager du tableau de bord

ON

: les systèmes d'airbag de passager avant sont activés

Danger

Ne désactiver l'airbag passager que dans le cas de l'utilisation d'un système de sécurité pour enfant soumis aux instructions et restrictions des tableaux 55.

Dans le cas contraire, il existe un risque de blessure mortelle pour la personne occupant un siège quand l'airbag pour passager avant est désactivé.

Les témoins du système d'airbag de passager avant se trouvent côté passager du tableau de bord.

Tant que le témoin n'est pas allumé, le système d'airbag pour passager avant se gonflera en cas de collision.

Ne changer de mode que si le véhicule est à l'arrêt avec le contact coupé.

L'état reste le même jusqu'au pro-chain changement.

Témoin ⚡₂ de l'airbag de passager avant ➔ 86.

Systèmes de sécurité pour enfant

Nous vous recommandons l'utilisation du système de sécurité pour enfants Opel car il a été spécifiquement conçu pour votre véhicule.

Quand un système de sécurité pour enfant est utilisé, respecter les instructions de montage et d'utilisation suivantes ainsi que celles fournies par le fabricant du système de sécurité pour enfant.

Toujours se plier aux réglementations locales ou nationales. Dans certains pays, l'utilisation de systèmes de sécurité pour enfant est interdite sur certains sièges.

Attention

Lors de l'utilisation d'un système de sécurité pour enfant sur le siège du passager avant, les systèmes d'airbags du siège de passager avant doivent être désactivés ; si ce n'est pas le cas, le déclenchement des airbags entraîne un risque de blessure mortelle pour l'enfant.

Ceci est particulièrement vrai si un système de sécurité pour enfant dos à la route est utilisé sur le siège du passager avant.

Désactivation d'airbag ➔ 52.

Étiquette d'airbag ➔ 47.

Sélection du système adéquat

Les sièges arrière constituent l'emplacement idéal pour fixer le système de sécurité pour enfant.

Les enfants devraient voyager aussi longtemps que possible avec le dos à la route. En cas d'accident, ceci as-

sure que moins de contraintes sollicitent la colonne vertébrale de l'enfant, toujours très fragile.

Les systèmes de sécurité adaptés sont tous ceux conformes aux réglementations UN ECE en vigueur. Vé-rifier les lois et réglementations locales concernant l'utilisation obligatoire de systèmes de sécurité pour enfant.

S'assurer que le système de sécurité pour enfant à installer est compatible avec le type de véhicule.

S'assurer que la position de montage du système de sécurité pour enfant dans le véhicule est correcte. Voir les tableaux suivants.

Ne laisser les enfants monter et descendre du véhicule que du côté opposé au trafic.

Quand le système de sécurité pour enfant n'est pas employé, attacher le siège avec une ceinture de sécurité ou l'enlever du véhicule.

Remarque

Ne pas coller d'objets sur les systèmes de sécurité pour enfant et ne pas les recouvrir d'autres matériaux.

Il faut remplacer les systèmes de sécurité pour enfant qui ont subi des contraintes dans un accident.

Emplacements de montage d'un système de sécurité pour enfant

Possibilités autorisées de fixation de système de sécurité pour enfant

Catégorie de poids et classe d'âge	Sur le siège du passager avant		Sur les sièges arrière extérieurs	Sur le siège arrière central
	airbag activé	airbag désactivé
Groupe 0 : jusqu'à 10 kgou environ 10 mois	X	U^1	U, +	X
Groupe 0+ : jusqu'à 13 kgou environ 2 ans	X	U^1	U, +	X
Groupe I : 9 à 18 kgou environ de 8 mois à 4 ans	X	U^1	U, +	X
Groupe II : de 15 à 25 kgou environ de 3 à 7 ans	X	X	U	X
Groupe III : de 22 à 36 kgou environ de 6 à 12 ans	X	X	U	X

1 : Il faut équiper le système de sécurité pour enfant d'une ceinture de sécurité à trois points. Régler la hauteur du siège à la position la plus haute et vérifier que la ceinture de sécurité est dirigée vers l'avant par rapport au point d'ancrage supérieur. Régler l'inclinaison des dossiers de siège comme cela est nécessaire par rapport à la position verticale afin de s'assurer que la ceinture est bien serrée du côté de la boucle.
+: Option de siège de véhicule avec fixation ISOFIX. Si la fixation est du type ISOFIX, il ne faut utiliser que des systèmes de sécurité pour enfant ISOFIX agréés pour le véhicule.
U : Valable universellement en combinaison avec ceinture de sécurité à trois points.
X : Pas de système de sécurité pour enfant autorisé dans cette catégorie de poids et classe d'âge.

Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIX

Catégorie de poids et classe d'âge	Catégorie de taille	Fixation	Sur le siège du passager avant	Sur les sièges arrière extérieurs	Sur le siège arrière central
Groupe 0 : jusqu'à 10 kg ou environ 10 mois	E	ISO/R1	X	IL	X
Groupe 0+ : jusqu'à 13 kg ou environ 2 ans	E	ISO/R1	X	IL	X
	D	ISO/R2	X	IL	X
	C	ISO/R3	X	IL	X
Groupe I : 9 à 18 kg ou environ de 8 mois à 4 ans	D	ISO/R2	X	IL	X
	C	ISO/R3	X	IL	X
	B	ISO/F2	X	IUF	X
	B1	ISO/F2X	X	IUF	X
	A	ISO/F3	X	IUF	X
Groupe II : 15 à 25 kgou environ de 3 à 7 ans			X	IL	X
Groupe III : 22 à 36 kgou environ de 6 à 12 ans			X	IL	X

IL : Convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou « Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique.

IUF : Convient pour les systèmes de sécurité pour enfant ISOFIX orientés dans le sens de la marche de la catégorie universelle homologués pour cette catégorie de poids et de classe d'âge.

X : Pas de système de sécurité pour enfant ISOFIX approuvé dans cette catégorie de poids et classe d'âge.

Catégorie de taille ISOFIX et siège pour info

A - ISO/F3 : Système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kg.
B - ISO/F2 : Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids de 9 à 18 kg.
B1 - ISO/F2X : Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids de 9 à 18 kg.
C - ISO/R3 : Système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie de poids jusqu'à 18 kg.
D - ISO/R2 : Système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids jusqu'à 18 kg.
E - ISO/R1 : Système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à 13 kg.

Systèmes de sécurité pour enfant Isofix

Fixer les systèmes de sécurité pour enfant ISOFIX homologués pour le véhicule aux étriers de fixation ISOFIX.

Les positions d'installation autorisées pour les systèmes de sécurité pour enfant ISOFIX spécifiques au véhicule sont repérées dans le tableau par la mention IL.

On ne peut installer que deux systèmes de sécurité pour enfant ISOFIX en même temps sur les sièges arrière, mais pas sur le siège arrière central.

Les étriers de fixation ISOFIX sont signalés par une étiquette sur le dossier.

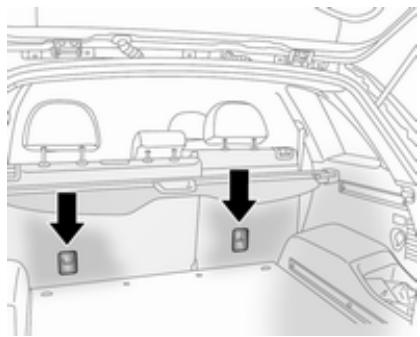

Systèmes de sécurité pour enfant Top-Tether

Les fixations Top Tether situées à l'arrière des dossiers sont conçues uniquement pour les sièges enfant équipés de fixations Top Tether. Suivre les instructions fournies avec le système de sécurité pour enfant Top-tether.

En cas d'utilisation d'attaches ISOFIX et Top-Tether, on peut se servir de systèmes de sécurité pour en-

fants ISOFIX universels. Les positions d'installation autorisées sont signalées dans le tableau par la mention IUF.

Rangement

Espaces de rangement .... 59

Rangements dans le tableau de bord 59

Boîte à gants 60

Porte-gobelets 60

Rangement pour lunettes de soleil 60

Vide-poches sous le siège ..... 61

Rangement dans les accoudoirs .... 61

Rangement dans la console centrale 61

Système de transport arrière ..... 61

Coffre 71

Cache-bagages 71

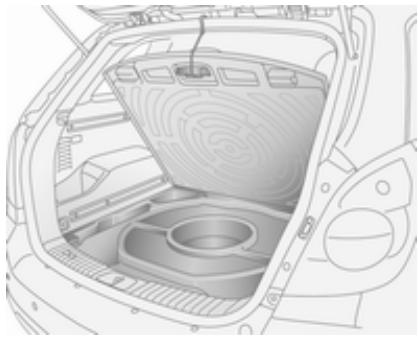

Recouvrement des rangements dans le plancher arrière ..... 72

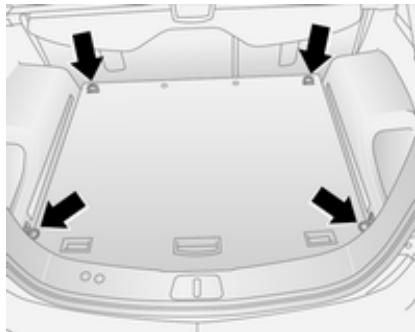

Anneaux d'arrimage 73

Triangle de présignalisation ..... 73

Trousse de secours .... 73

Extincteur 73

Galerie de toit 74

Informations sur le chargement ... 74

Espaces de rangement

Attention

Ne pas entreposer d'objets lourds ou tranchants dans les espaces de rangement. Sinon, les occupants du véhicule risquent d'être blessés par des objets projetés en cas de freinage appuyé, de changement de direction soudain ou d'accident.

Rangements dans le tableau de bord

Filet de rangement

Situé dans l'espace pour les jambes du passager avant.

Compartiment pour monnaie

Tirer sur la poignée pour l'ouvrir. Pousser fermement sur la porte pour le fermer.

Porte-carte

Situé au-dessus du compartiment de rangement des pièces de monnaie. On peut glisser une carte de visite dans la fente pour plus de commodité.

Boîte à gants

La boîte à gants s'éclaire quand on l'ouvre.

La cloison interne de la boîte à gants peut s'enlever de sa rainure. Ranger cette cloison dans la rainure située à l'extrême gauche de la boîte à gants.

En roulant, la boîte à gants doit rester fermée.

Boîte à gants verrouillable

Verrouiller et déverrouiller la boîte à gants à l'aide de la clé.

Porte-gobelets

Des porte-gobelets se trouvent à l'avant de la console centrale.

Le porte-gobelets arrière est flexible, ce qui permet d'y déposer des canettes ou des bouteilles de différentes tailles.

Des porte-gobelets supplémentaires sont placés dans l'accoudoir du siège arrière central. Rabattre l'accoudoir pour accéder au porte-gobelets.

Rangement pour lunettes de soleil

Pour ouvrir : appuyer sur la partie arrière du cache-bagages.

Pour le fermer : relever le couvercle et l'enfoncer jusqu'à ce qu'il s'encliquette en position.

Ne pas y ranger d'objets lourds.

Vide-poches sous le siège

Bac de rangement sous le siège de passager avant

Tirer l'avant du bac vers le haut, puis vers l'avant. Pousser le bac vers le siège pour le remettre à sa position d'origine.

Rangement dans les accoudoirs

Compartiment dans l'accoudoir avant

Pour l'ouvrir : tirer la poignée vers le haut et relever le couvercle.

Pour le fermer : abaisser le couvercle et le pousser jusqu'à ce qu'il s'encliquette en position.

Rangement dans la console centrale

Pour accéder au compartiment de rangement, à la prise de courant et à l'entrée AUX, faire glisser le support du porte-gobelet vers l'arrière.

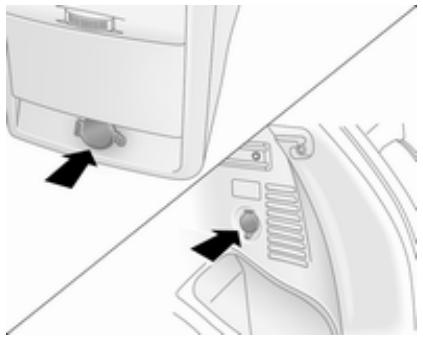

Prises de courant ↩ 82.

Entrée AUX : voir le manuel de l'Info-tainment System pour de plus amples informations.

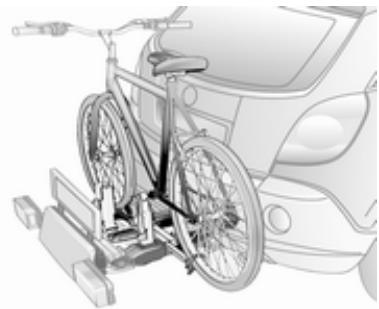

Système de transport arrière

Le système de transport arrière (système Flex-Fix) permet de fixer des vélos au support de transport extractible intégré dans le plancher du véhicule. Le transport d'autres objets n'est pas autorisé.

La charge maximale du système de transport arrière est 40 kg. La charge maximale par vélo est de 20 kg.

L'empattement d'un vélo ne doit pas dépasser 1,2 mètre. Dans le cas contraire, la sécurisation du vélo n'est pas possible.

S'il n'est pas utilisé, le système de transport doit être rétracté dans le plancher du véhicule.

Un casier multifonction est proposé en accessoire pour le système de transport arrière.

Il faut veiller à ce que les vélos ne comportent pas d'objets susceptibles de se détacher pendant le transport.

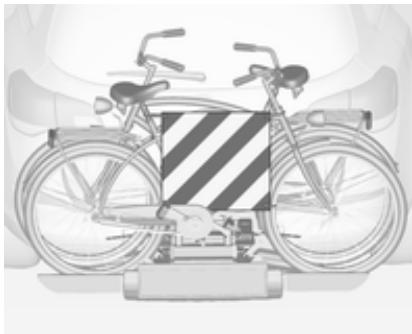

Avertissement

Si le système de transport arrière est rallongé et que le véhicule est complètement chargé, la garde au sol sera réduite.

Conduire avec précaution lorsque la route est fortement inclinée ou lors de la conduite sur une rampe, bosse, etc.

Avertissement

Ne pas fixer de vélos avec péda- liers en carbone aux porte-vélos. Les vélos risqueraient d'être endommagés.

Extension

Ouvrir le hayon.

Attention

Aucune personne ne peut rester dans la zone d'extension du système de transport arrière, risque de blessures.

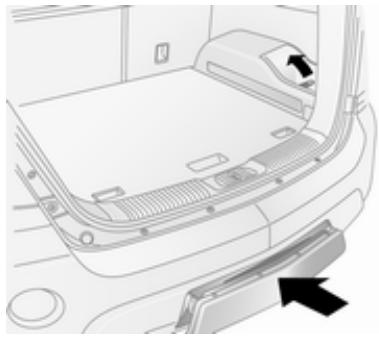

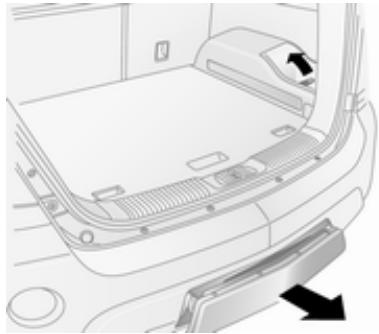

Lever la poignée de déverrouillage. Le système se déverrouille et est éjecté hors du pare-chocs.

Sortir complètement le système de transport arrière jusqu'à ce que vous entendiez un déclic de verrouillage.

S'assurer qu'il n'est pas possible de repousser le système de transport arrière sans actionner à nouveau la poignée de déverrouillage.

Attention

Il n'est autorisé de fixer des objets sur le système de transport arrière que si le système a été correctement engagé. Si le système de transport arrière ne s'engage pas correctement, ne pas y fixer d'objets et le coulisser en position de rangement. Prendre contact avec un atelier.

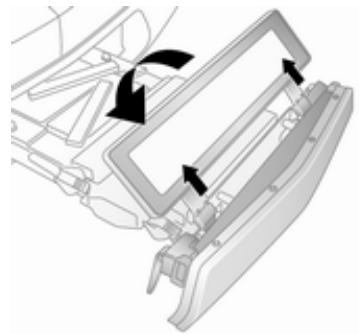

Tirer et relever le porte-plaque et introduire complètement ses supports dans les dispositifs de retenue.

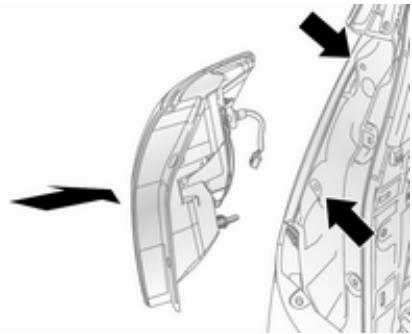

Montage des feux arrière

Commencer par sortir de leur logement le feu arrière rangé à l'arrière (1), puis celui rangé à l'avant (2).

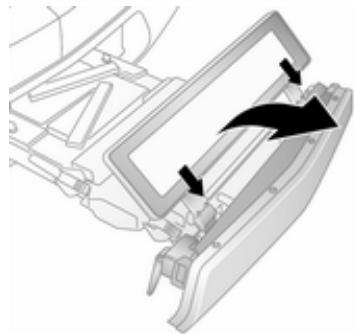

Ouvrir complètement le support d'ampoule au dos du feu arrière.

Abaisser la poignée de verrouillage et enfoncer le support d'ampoule dans l'attache de maintien jusqu'à la butée.

Effectuer cette procédure pour les deux feux arrière.

Vérifier les positions du câble et du feu pour s'assurer de leur montage correct et de leur bonne fixation.

Verrouillage du système de transport arrière

Pivoter à fond d'abord la poignée de verrouillage gauche (1) vers l'arrière, puis celle de droite (2). Les deux poignées de verrouillage doivent être tournées vers l'arrière, sans quoi un fonctionnement sûr ne peut être garanti.

Remarque

Fermer le hayon.

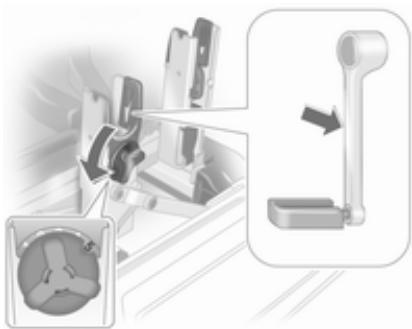

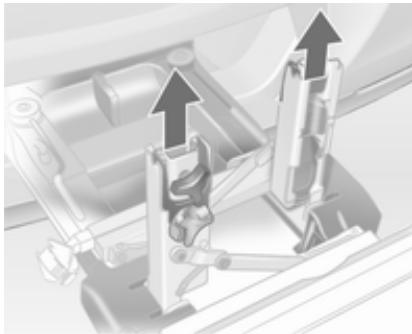

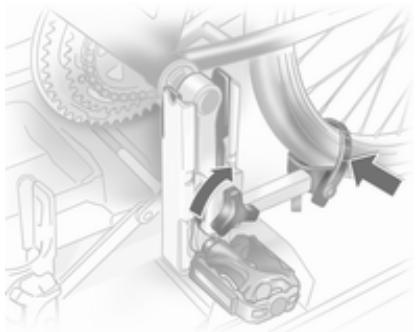

Déploiement des logements de manivelle de pédale

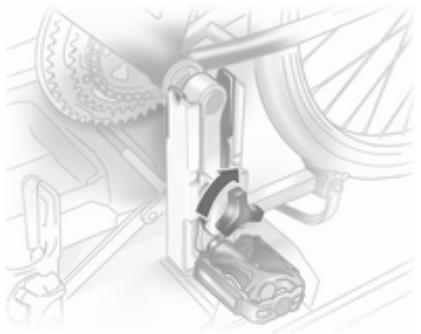

Déployer un ou les deux logements de manivelle de pédale vers le haut jusqu'à ce que le support diagonal se verrouille.

Enlever les fixations de manivelle de pédale des logements de manivelle de pédale.

Adaptation du système de transport arrière à un vélo

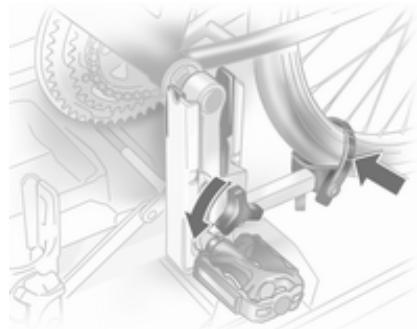

Grâce au levier rotatif du logement de manivelle de pédale, adapter grossièrement l'ensemble réglable pour manivelle au débordement de la manivelle de pédale.
Si le vélo a des manivelles de pédale qui sont droites, dévisser complètement l'unité de pédalier (position 5).

Si le vélo a des manivelles de pédale qui sont courbées, visser l'unité de pédalier au maximum (position 1).

Appuyer sur la manette de déblocage et sortir les logements de roue.

Appuyer sur la manette de déblocage de sangle et l'enlever.

Préparation du vélo pour sa fixation

La largeur maximale de la manivelle de pédale doit être de 38,3 mm et la profondeur maximale, de 14,4 mm.

Tourner la pédale gauche (sans plateau) pour l'orienter verticalement vers le bas. La pédale de la manivelle gauche doit être horizontale.

Le vélo avant doit avoir sa roue avant du côté gauche.

Le vélo arrière doit avoir sa roue avant du côté droit.

Fixation d'un vélo sur le système de transport arrière

Placer le vélo. La manivelle de pédale doit alors être positionnée dans l'ouverture du logement pour manivelle, comme illustré.

Avertissement

S'assurer que la pédale ne touche pas la surface du système de transport arrière. Sinon, le pédalier risque d'être endommagé pendant le transport.

Introduire la manivelle de pédale dans le rail extérieur de chaque logement de manivelle de pédale depuis le haut et la faire glisser le plus bas possible.

Fixer la manivelle en tournant la vis de serrage sur la fixation de manivelle.

Disposer les logements de roue de sorte que le vélo soit plus ou moins horizontal. La distance entre les pédales et le hayon doit alors être d'au moins 5 cm.
Les deux pneus du vélo doivent se trouver dans les logements de roue.

Avertissement

S'assurer de retirer les logements de roue aussi loin que possible pour avoir les deux pneus de bicy-

clette placés dans les logements. Autrement, un montage horizontal de la bicyclette n'est pas garanti. Le non-respect peut causer des dégâts aux roues de bicyclette en raison des vapeurs d'échappement chaudes.

Aligner le vélo dans le sens longitudinal du véhicule : Desserrer légèrement la fixation de pédale.

Disposer le vélo verticalement en utilisant le levier rotatif sur le logement de manivelle de pédale.

Si deux vélos se gênent mutuellement, leur position relative peut être modifiée en ajustant les logements de

roue et le levier rotatif du logement de manivelle de pédale jusqu'à ce que les vélos ne se touchent plus. S'assurer que l'écartement par rapport au véhicule est suffisant.

Serrer à la main la vis de fixation de pédalier à son point maximum.

Attacher les deux roues du vélo aux logements de roue en utilisant des dispositifs de retenue par sangle.

Vérifier que le vélo est bien fixé.

Avertissement

Veiller à ce que l'écartement entre le vélo et le véhicule soit au moins de 5 cm. Si nécessaire, desserrer le guidon et le faire pivoter de côté.

Les réglages des logements de roue et du levier rotatif de logement de manivelle de pédale devraient être notés et conservés pour chaque vélo. Un préréglage correct facilitera le montage ultérieur du vélo.

Pour améliorer la visibilité, il est recommandé de fixer un signal de danger sur le vélo le plus en arrière.

Démontage d'un vélo du système de transport arrière

Détacher les sangles des deux pneus du vélo.

Maintenir le vélo, desserrer la vis de fixation de pédalier, puis soulever la fixation de pédalier pour l'enlever.

Rangement du système de transport arrière

Pousser les fixations de pédalier dans les logements, comme indiqué sur l'illustration.

Insérer la sangle et la tirer aussi loin que possible vers le bas pour la serrer.

Appuyer sur le levier de déblocage et coulisser les logements de roue pour les faire rentrer aussi loin que possible.

Désencliqueter le levier de verrouillage du support diagonal et rabattre les deux logements de manivelle de pédale.

Attention

Risque de coïncement.

Pivoter d'abord la poignée de verrouillage droite (1) vers l'avant, puis la poignée de verrouillage gauche (2), jusqu'à ce qu'ils puissent être engagés dans leur logement respectif.

Abaisser la poignée de verrouillage vers le bas et sortir les deux supports de feux des logements.

Rabattre les douilles d'ampoule au dos des feux arrière.

Placer d'abord le feu arrière avant (1), puis le feu arrière de l'arrière (2) dans leurs logements et les enfoncer le plus profondément possible. Pousser les câbles au maximum dans tous les guides pour éviter de les endommager.

Soulever le porte-plaque et la rabattre en position horizontale.

Lever la manette et la tenir. Soulever légèrement le système et le pousser dans le pare-chocs jusqu'à ce qu'il s'enclique.

La manette de déblocage doit revenir dans sa position de départ.

Attention

Si le système ne peut pas être correctement engagé, prendre contact avec un atelier.

Coffre

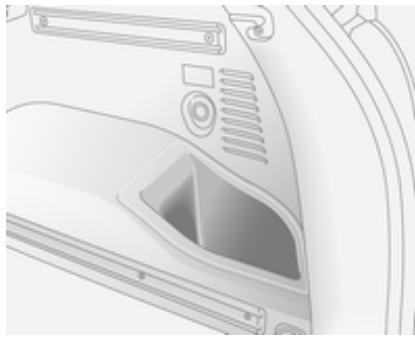

Espaces de rangement du coffre

Situés de part et d'autre du plancher du coffre.

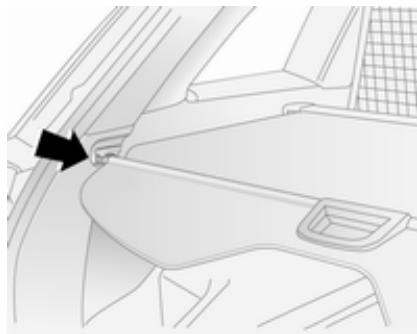

Cache-bagages

Ne pas poser d'objets sur le cache-bagages.

Fermeture du cache-bagages

Tirer le cache-bagages vers l'arrière du véhicule à l'aide de la poignée et introduire les fixations dans les supports placés de chaque côté du coffre.

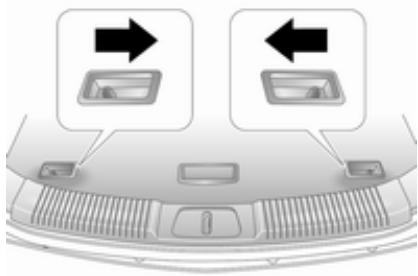

Ouverture du cache-bagages

Retirer le cache-bagages des guidages latéraux. Le cache-bagages s'ouvre automatiquement.

Dépose du cache-bagages

Ouvrir le cache-bagages. Tirer sur la douille d'un côté de la plage vers le centre du véhicule, soulever et enlever la plage des guides latéraux.

Pour la pose, suivre l'ordre inverse.

Recouvrement des rangements dans le plancher arrière

Pour accéder au rangement dans le plancher arrière, tirer sur la poignée du tapis du sol vers le haut.

En fonction de la version, pour accéder au compartiment de rangement du plancher arrière, pousser les deux leviers du tapis de sol vers la poignée et tirer le tapis par la poignée.

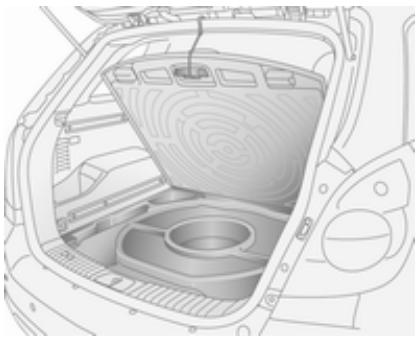

S'il est présent, suspendre le crochet à la partie supérieure de la baie de hayon.

Avertissement

Utiliser uniquement le crochet pour installer le recouvrement de plancher arrière et le recouvrement réglable en hauteur.

Avertissement

Ne pas laisser d'objets dépasser au-dessus de la partie supérieure du compartiment de rangement au sol arrière pour ne pas endommager le compartiment de rangement et le plancher du coffre.

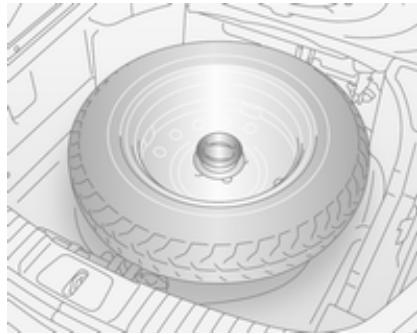

Cric et outillage de bord. 192. Kit de réparation des pneus 201. Roue de secours temporaire 207.

Anneaux d'arrimage

Les anneaux d'arrimage sont conçus pour attacher des objets afin qu'ils ne glissent pas, p. ex. en utilisant des sangles d'arrimage ou un filet à bagages.

Deux anneaux d'arrimage supplémentaires sont placés devant les sièges arrière.

Conçu uniquement pour le transport de petits objets légers, le filet à bagages de plancher empêche le chargement de ballotter lors des virages serrés ou des démarrages ou des arrêts rapides.

Pour le poser, attacher les quatre crochets du filet aux anneaux d'arrimage montés dans le plancher du coffre.

Triangle de présignalisation

Ranger le triangle de présignalisation sous le tapis du coffre.

Trousse de secours

Ranger la trousse de secours sous le tapis du coffre.

Extincteur

Ranger l'extincteur en l'attachant dans le coffre.

Galerie de toit

Pour des raisons de sécurité et pour éviter d'endommager le toit, nous vous recommandons d'utiliser le système de galerie de toit homologué pour votre véhicule. Pour plus d'informations, contacter un atelier.

Fixer la galerie de toit sur les rails de toit en suivant les instructions fournies avec l'équipement et s'assurer que la charge est uniformément répartie sur les rails transversaux ou longitudinaux du toit.

Il ne faut pas poser d'objets à la surface du toit. Pour éviter de l'endommager ou de le perdre, vérifier fréquemment que le chargement sur le toit est toujours correctement fixé.

Conduire avec un chargement sur le toit modifie le centre de gravité du véhicule. Rouler prudemment en cas de vents latéraux et ne pas rouler à grande vitesse.

Retirer la galerie de toit quand on ne l'utilise pas.

Informations sur le chargement

- Les objets lourds doivent être répartis de manière uniforme et placés aussi loin que possible vers l'avant dans le coffre. S'assurer que les dossiers sont correctement encliquetés. Dans le cas d'objets empilés, placer les plus lourds en bas.

Lorsque les sièges arrière sont rabattus, les objets ne doivent pas être empilés plus haut que la hauteur des dossiers.

- Attacher les objets avec des sangles de serrage fixées aux anneaux d'arrimage 73.

- Bloquer les objets non arrimés dans le coffre, par ex. avec un filet à bagages, pour éviter qu'ils ne glissent.

- En cas de transport d'objets dans le coffre, les dossiers des sièges arrière ne peuvent pas être inclinés vers l'avant.

• Le chargement ne doit pas dépasser le bord supérieur des dossiers.
• Ne placer aucun objet sur le cache-bagages, ni sur le tableau de bord. Ne pas recouvrir le capteur sur le haut du tableau de bord.
• Le chargement ne doit pas gêner l'utilisation des pédales, du frein de stationnement électrique et du levier de vitesses, ni les mouvements du conducteur. Ne pas laisser des objets non arrimés dans l'habitacle.
• Ne pas conduire avec le coffre ouvert.

Attention

Toujours s'assurer que le chargement dans le véhicule est bien arrimé. Sans quoi, des objets pourraient se trouver projetés dans l'habitacle, provoquant des blessures ou des dégâts au chargement ou au véhicule.

- La charge utile est la différence entre le poids total autorisé en

charge (voir plaquette signalétique 221) et le poids à vide selon norme CE.

Pour calculer le poids à vide selon la norme CE, saisir les données indiquées dans le tableau des poids au début de ce manuel.

Le poids en ordre de marche CE inclut le poids du conducteur (68 kg), des bagages (7 kg) et tous les liquides (réservoir de carburant rempli à 90 %).

Les équipements et accessoires en option augmentent le poids à vide.

- La charge sur le toit augmente la sensibilité au vent latéral du véhicule et altère la tenue de route du fait de l'élévation du centre de gravité du véhicule. Répartir la charge de manière uniforme et l'arrimer fermement avec des sangles afin qu'elle ne glisse pas. Adapter la pression des pneus et la vitesse du véhicule à l'état de charge. Contrôler régulièrement les fixations et les resserrer.

Ne pas dépasser 120 km/h.

La charge admissible sur le toit est de 100 kg. La masse sur le toit est la somme des masses de la galerie de toit et de la charge.

Instruments et commandes

Commandes 77

Réglage du volant 77

Commandes au volant ..... 77

Avertisseur sonore 78

Essuie-glace / lave-glace avant 78

Essuie-glace / lave-glace de lunette arrière .... 80

Température extérieure ..... 80

Horloge 81

Prises de courant 82

Témoins et cadrans 83

Combiné d'instruments ...... 83

Compteur de vitesse 83

Compteur kilométrique .... 84

Compteur kilométrique journalier 84

Compte-tours 84

Jauge à carburant 85

Affichage de service 85

Affichage de transmission ..... 85

Témoins 86

Clignotant 89

Rappel de ceinture de sécurité .. 89

Airbags et rétracteurs de ceinture 89

Désactivation d'airbag ..... 90

Système de charge 90

Témoin de dysfonctionnement .. 90

Procéder bientôt à une révision 91

Système de freinage 91

Frein de stationnement électrique .... 91

Défaillance du frein de stationnement électrique ..... 92

Antiblocage de sécurité (ABS) .. 92

Passage au rapport supérieur ... 92

Transmission intégrale ..... 92

Mode Sport 92

Système d'adhérence en descente 92

Direction assistée 93

Aide au stationnement par ultrasons 93

Température de liquide de refroidissement du moteur ..... 94

Préchauffage 94

Filtre à particules (pour diesel) .. 94

AdBlue 94

Système de surveillance de la pression des pneus .... 94

Pression d'huile moteur ...... 95

Vidange d'huile moteur ...... 95

Niveau bas d'huile moteur ..... 96

Mode d'économie de carburant 96

Niveau bas de carburant ..... 96

Purge du filtre à carburant ..... 96

Blocage de démarrage ..... 96

Puissance réduite du moteur ..... 96

Enfoncer la pédale de frein ..... 96

Feux de route 97

Système de réglage de la portée des phares automatique ..... 97

Antibrouillard 97

Feu antibrouillard arrière ..... 97

Régulateur de vitesse ...... 97

Avertissement d'excès de vitesse 97

Témoin de remorque 97

Porte ouverte 97

Système antivol 97

Affichages d'information ..... 98

Centre d'informations du conducteur 98

Affichage d'informations de bord 98

Affichage d'informations graphique, affichage d'informations couleurs .... 101

Messages du véhicule .... 106

Signaux sonores 106

Pression des pneus 106

Ordinateur de bord 107

Ordinateur de bord dans l'affichage d'informations de bord 107

Ordinateur de bord dans l'affichage d'informations graphique ou dans l'affichage d'informations en couleurs ..... 109

Commandes

Réglage du volant

Débloquer le levier, régler le volant puis bloquer le levier et vérifier qu'il est bien verrouillé.

Ne régler le volant que lorsque le véhicule est arrêté et la direction débloquée.

Commandes au volant

L'Infotainment System et un téléphone mobile connecté peuvent être commandés à partir du volant.

D'autres informations figurent dans le manuel de l'Infotainment.

Avertisseur sonore

Essuie-glace / lave-glace avant

Essuie-glace avant

-- : fonctionnement intermittent ou balayage automatique avec capteur de pluie

O : arrêt

Pour un seul balayage lorsque l'essuie-glace avant est désactivé, abaisser la manette.

Ne pas mettre en marche lorsque les vitres sont gelées.

Ne pas enclencher les essuie-glace ou les lave-glaces dans les stations de lavage de voiture.

Intervalle de balayage réglable

Pour régler l'intervalle de balayage à une valeur comprise entre 1 et 10 secondes :

• Mettre le contact.
• Abaisser la manette à partir de la position O.
• Attendre que la fréquence de balayage atteigne l'intervalle désiré.
• Placer la manette en position --.

L'intervalle demeure enregistré jusqu'au changement suivant ou jusqu'à coupure du contact. Mettre le contact et passer la manette à la position -- fixe l'intervalle à 3,5 secondes.

Dans ce mode, la fréquence de balayage dépend aussi de la vitesse du véhicule. À mesure que le véhicule accélère, le balayage devient plus fréquent.

Balayage automatique avec capteur de pluie

-- : Balayage automatique avec capteur de pluie

Le capteur de pluie détecte la quantité d'eau sur le pare-brise et règle automatiquement la vitesse de l'essuie-glace avant.

L'essuie-glace effectue un cycle pour vérifier le système quand on passe la clé de contact en position ACC.

Pour arrêter l'essuie-glace, placer la manette sur O.

Garder la zone du détecteur de pluie propre en actionnant le lave-glace avant.

Lave-glace avant et lave-phares

Tirer la manette. Du liquide de lave-glace est projeté sur le pare-brise.

Si l'on maintient la manette en position plus longtemps, l'essuie-glace effectue deux cycles une fois qu'elle a été relâchée et un autre au bout de 3 secondes.

Lorsque les phares sont allumés, du liquide de lave-glace est également projeté sur les phares. Le système de lave-phares ne peut refonctionner qu'après un bref laps de temps. Si le niveau du liquide de lave-glace est bas, ce laps de temps augmente.

Le témoin 🌐 s'allume dans le tableau de bord si le niveau de liquide de lave-glace est bas.

Éclairage piloté par l'essuie-glace

Quand le commutateur d'éclairage est en position AUTO et que l'essuie-glace avant fonctionne pendant 8 cycles ou plus, les feux extérieurs s'allument automatiquement.

Essuie-glace / lave-glace de lunette arrière

Déplacer la manette pour activer l'es-suie-glace de lunette arrière :

Pousser la : essuie-glace en manette marche Tirer la manette : essuie-glace à l'arrêt

Pour activer l'essuie-glace de lunette arrière, appuyer sur le bouton à l'extrémité de la manette et le maintenir enfoncé. Le liquide de lave-glace est pulvérisé sur la lunette arrière et l'essuie-glace effectue plusieurs balayages quand on relâche le bouton.

Ne pas mettre en marche lorsque les vitres sont gelées.

Ne pas enclencher les essuie-glace ou les lave-glaces dans les stations de lavage de voiture.

Température extérieure

11:25

21.5°C

Autonomie 257km

20005

Une chute de la température est affichée immédiatement, une hausse de la température est indiquée après un certain délai.

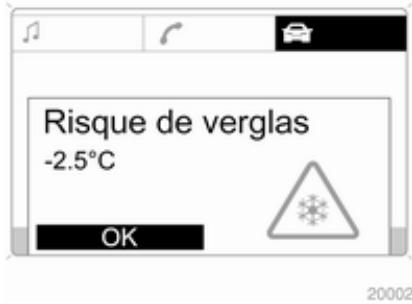

Si la température extérieure descend sous 3 °C, le symbole ✉ apparaît sur le Board-Info-Display pour avertir d'un risque de chaussée verglacée. ✉ : demeure allumé jusqu'à ce que la température extérieure atteigne au moins 5 °C.

Risque de verglas -2.5°C OK

Sur les véhicules équipé du Graphic-Info-Display ou du Colour-Info-Display, un message s'affiche à l'écran pour signaler un risque de chaussée verglacée. Aucun message n'apparaît pour des températures inférieures à -5 °C.

Attention

Lorsque l'affichage indique une température de quelques degrés au-dessus de 0 °C, il se peut que la chaussée soit déjà verglacée.

Horloge

11:25⊕ 21.5℃ Autonomie 257km

Graphic-Info-Display, Colour-Info-Display ➔ 101.

Synchronisation automatique de l'heure

Affichage d'informations de bord

11:25

21.5°C

Clock Sync.On

L'heure et la date s'affichent sur l'Info-Display. Board-Info-Display ➔ 98.

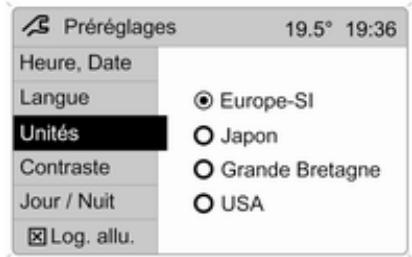

Préréglages 19.5° 19:36 Heure, Date 19:36 Langue Unités 25 . 10 . 2008 Contraste Jour / Nuit Log. allu.

Le signal RDS (Radio Data System) de la plupart des émetteurs FM règle automatiquement l'heure. Il se reconnaît au symbole _RD sur l'affichage.

Certains émetteurs RDS envoient un signal d'heure incorrect. Dans ce cas, couper la synchronisation temporelle automatique et régler l'heure manuellement.

20013

Désactiver (Clock Sync.Off) ou activer (Clock Sync.On) la synchronisation temporelle automatique à l'aide des touches fléchées de l'Infotainment System.

Pour régler la date et l'heure manuellement, sélectionner l'option correspondante dans le menu Préréglages et procéder au réglage désiré. La valeur à régler est marquée par les flèches. Procéder au réglage souhaité avec les boutons fléchés. Le réglage est mémorisé en quittant l'option de menu.

Pour corriger l'heure à l'aide du RDS, sélectionner l'option de synchronisation de l'heure dans le menu

Préréglages et procéder au réglage désiré.

Affichage d'informations graphique, Affichage d'informations couleur

Heure, Date 19.5° 19:36 Heure 19:36 Date 25.10.2008 Synchro autom. de l'heure

20014

Avec le système de navigation, la date et l'heure sont réglées automatiquement à réception du signal satellite GPS. Si l'heure affichée ne correspond pas à l'heure locale, la corriger manuellement ou automatiquement avec la réception d'un signal d'heure RDS.

Certains émetteurs RDS envoient un signal d'heure incorrect. Dans ce cas, couper la synchronisation temporelle automatique et régler l'heure manuellement.

Pour régler la date et l'heure manuellement, sélectionner l'option Heure, Date dans le menu Préréglages. Le menu est affiché. Sélectionner les options de menu et effectuer le réglage souhaité.

Pour corriger l'heure à l'aide du RDS, sélectionner l'option Synchro autom. de l'heure du menu Heure, Date. La case en regard de Synchro autom. de l'heure est cochée.

Graphic-Info-Display, Colour-Info-Display ➔ 101.

Prises de courant

La prise peut être utilisée pour brancher des accessoires électriques.

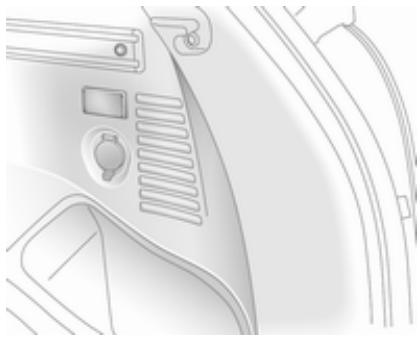

Des prises de courant 12 volts se trouvent sous le porte-gobelet devant la console centrale, dans la console centrale arrière et sur le côté droit du coffre.

Retirer le capuchon pour utiliser la prise de courant et le reposer quand elle ne sert plus.

La puissance maximale absorbée ne doit pas dépasser 120 watts.

Fonctionne avec le commutateur d'allumage en position ACC ou ON. L'utilisation des prises de courant, alors que le moteur est arrêté, va décharger la batterie. En outre, les prises de courant sont désactivées si la tension de la batterie du véhicule est trop faible.

Les accessoires électriques branchés doivent répondre à la norme DIN VDE 40 839 en matière de compatibilité électromagnétique.

Avertissement

Ne pas connecter d'accessoires fournissant du courant tels que chargeurs électriques ou batteries.

Ne pas endommager les prises en utilisant des fiches inadaptées.

Système Stop/Start ➔ 134.

Témoins et cadrans

Combiné d'instruments

Sur certaines versions, les aiguilles du combiné d'instruments montent brièvement à fond lors de la mise du contact.

Compteur de vitesse

Affiche la vitesse du véhicule.

Compteur kilométrique

Le compteur kilométrique est présenté dans le centre d'informations du conducteur 98, situé au centre du combiné d'instruments.

La ligne inférieure indique la distance totale parcourue en km.

Pour une remise à zéro, enfoncer et maintenir le bouton du compteur kilo-métrique journalier pendant quelques secondes, avec le contact mis.

Compteur kilométrique journalier

La ligne supérieure indique la distance parcourue depuis la dernière remise à zéro.

Le véhicule dispose de deux compteurs kilométriques journaliers indépendants. Appuyer une fois sur la touche du compteur kilométrique journalier pour passer de Trip A à Trip B.

Pour une remise à zéro, enfoncer et maintenir le bouton du compteur kilo-métrique journalier pendant quelques secondes, avec le contact mis.

Compte-tours

Affiche le régime du moteur.

Si possible, conduire dans la plage de régime inférieure sur chaque rapport.

Avertissement

Le régime maximal autorisé est dépassé si l'aiguille atteint la zone d'avertissement rouge. Danger pour le moteur.

Jauge à carburant

Indique le niveau de carburant dans le réservoir.

La flèche indique le côté du véhicule où se trouve le volet de remplissage de carburant.

Si le niveau est bas dans le réservoir, le témoin 📁 s'allume. Faire le plein immédiatement ➔ 161.

Ne jamais rouler jusqu'à ce que le réservoir de carburant soit vide. L'alimentation erratique en carburant peut provoquer la surchauffe du catalyseur 138.

Si le réservoir a été complètement vidé, purger l'air du système d'alimentation en carburant ➔ 177.

En raison du reste de carburant présent dans le réservoir, la quantité ajoutée peut être inférieure à la capacité nominale indiquée pour le réservoir de carburant. Capacités de remplissage 227.

Affichage de service

Le système de durée de vie de l'huile moteur vous indique quand changer de filtre et d'huile moteur. Basé sur les conditions de conduite, l'intervalle de vidange de l'huile moteur et de remplacement de filtre qui sera indiqué peut fortement varier.

Remplacer l'huile moteur ➔ 95. Informations sur le service ➔ 216.

Affichage de transmission

L'affichage de transmission est présenté dans le centre d'informations du conducteur 98, situé au centre du combiné d'instruments.

Affiche le mode ou le rapport sélectionné (boîte automatique).

P : Position de stationnement
R : Marche arrière
N : Neutre (point mort)
D : Position Drive (conduite) (mode automatique)

1-6 : Rapport engagé en mode manuel

Témoins

Les témoins décrits ne se retrouvent pas sur tous les véhicules. La description s'applique à toutes les versions d'instruments.

L'emplacement des témoins peut varier en fonction de l'équipement.

Lors de la mise du contact, la plupart des témoins s'allument brièvement pour effectuer un test de fonctionnement.

Signification des couleurs des témoins :

rouge : Danger, rappel important jaune : Avertissement, instruction défaillance

vert : Confirmation de mise en marche

bleu : Confirmation de mise en marche

blanc : Confirmation de mise en marche

Témoins du tableau de bord

Témoins du combiné d'instruments

SPORT ECO OFF AUTO STOP OFF 100mm SHIFT 1/2 1/1 #D ≡D ∅# Odometer 0 km P 0 km

Vue d'ensemble

↔	Clignotants ➔ 89
	Rappel de ceinture de sécurité conducteur ➔ 89
	Rappel de ceinture de sécurité de passager avant ➔ 89
	Airbags et rétracteurs de ceinture ➔ 89
	Activation d'airbag ➔ 90
	Système de charge ➔ 90
	Témoin de dysfonctionnement ➔ 90
	Prochain entretien du véhicule ➔ 91
(1)	Système de freinage ➔ 91
(2)	Frein de stationnement électrique ➔ 91
	Défaillance du frein de stationnement électrique ➔ 92

(ABS) Antiblocage de sécurité (ABS) ↩ 92

▲ SHIFT Passage au rapport supérieur ➔ 92

Transmission intégrale → 92

SPORT Mode Sport ➔ 92

Système d'adhérence en descente 92

💡! Direction assistée ➔ 93

P▲ Aide au stationnement par ultrasons ➔ 93

Température de liquide de refroidissement du moteur 94

Préchauffage 94

Filtre à particules pour diesel 94

AdBlue 94

(!) Système de surveillance de la pression des pneus ⇨ 94

Pression de l'huile moteur 95

Remplacer l'huile moteur 95

Niveau bas d'huile moteur 96

eco Mode d'économie de carburant 96

Niveau bas de carburant → 96

Purge du filtre à carburant 96

Blocage du démarrage → 96

Puissance réduite du moteur 96

Actionner la pédale de frein → 96

ID	Feux de route ➔ 97
ID	Système de réglage de la portée des phares automatique ➔ 97
#D	Antibrouillard ➔ 97
(#)	Feu antibrouillard arrière ➔ 97
(#)	Régulateur de vitesse ➔ 97
(#)	Avertissement de vitesse ➔ 97
(#)	Témoin de remorque ➔ 97
(#)	Porte ouverte ➔ 97
(#)	Système antivol ➔ 97

Clignotant

s'allume ou clignote en vert.

Le témoin correspondant clignote quand le clignotant fonctionne 115.

Clignotement rapide : défaillance d'une ampoule de clignotant ou de son fusible ou bien défaillance d'un clignotant de remorque.

Les deux témoins clignotent quand les feux de détresse fonctionnent 115.

Remplacement des ampoules 177, fusibles 183.

Clignotants ↩ 115.

Rappel de ceinture de sécurité

Rappel de ceinture de sécurité pour les sièges avant

du siège conducteur s'allume ou clignote en rouge.

^42 du siège passager avant s'allume ou clignote en rouge, quand le siège est occupé.

Quand le moteur tourne et que la ceinture de sécurité n'est pas bouclée, le témoin clignote pendant 100 secondes, puis s'allume jusqu'à ce que la ceinture de sécurité soit bouclée.

Si la vitesse du véhicule dépasse 22 km/h, le témoin clignote pendant 100 secondes, émet un signal sonore, puis reste allumé jusqu'à ce que la ceinture de sécurité soit bouclée.

Attacher la ceinture de sécurité 43.

Rappel de ceinture de sécurité de passager avant ⚠2 ➔ 45.

Airbags et rétracteurs de ceinture

s'allume en rouge.

Une fois le contact mis, clignote brièvement. S'il ne clignote pas, s'il reste allumé ou s'il clignote pendant la conduite, le système d'airbag est défaillant. Prendre contact avec un atelier. Les airbags et les rétracteurs de ceinture peuvent ne pas se déclencher en cas d'accident.

Des rétracteurs de ceinture ou airbags déclenchés sont signalés par le témoin ⚡ qui reste allumé.

Attention

Faire immédiatement remédier à la cause de la défaillance par un atelier.

Rétracteurs de ceinture, systèmes d'airbags 43, 47.

Désactivation d'airbag

^2 s'allume en jaune.

L'airbag de passager avant est dés-activé.

Danger

Risque de blessure mortelle pour un enfant placé dans un système de sécurité pour enfant quand le l'airbag pour passager avant est activé.

Risque de blessure mortelle pour un adulte quand le l'airbag pour passager avant est désactivé.

Désactivation d'airbag ➔ 52.

Système de charge

- + s'allume en rouge.

S'allume lorsque le contact est mis et s'éteint peu après la mise en marche du moteur. Dans le cas contraire, se rendre dans un atelier.

S'il s'allume lorsque le moteur tourne

Arrêter le véhicule et couper le moteur. La batterie ne se charge pas. Le refroidissement du moteur peut être interrompu. L'unité de servofrein peut cesser de fonctionner.

Interrompre immédiatement son déplacement. Retirer la clé et vérifier l'état et la tension de la courroie de transmission avant de se rendre dans un atelier.

Témoin de dysfonctionnement

s'allume ou clignote en jaune.

S'allume lorsque le contact est mis et s'éteint peu après la mise en marche du moteur. Dans le cas contraire, se rendre dans un atelier.

Peut s'allumer brièvement pendant la conduite. Cela est normal et ne signale pas de défaillance du système.

S'il s'allume lorsque le moteur tourne

Défaillance dans le système d'épuration des gaz d'échappement. Les valeurs des gaz d'échappement autorisées peuvent être dépassées. La consommation de carburant risque d'augmenter et le véhicule peut perdre de sa maniabilité. Prendre immédiatement contact avec un atelier.

Le témoin 📞 s'allume aussi en cas de défaillance du filtre à particules (pour diesel) ➔ 137 ou de la boîte automatique ➔ 147. Prendre contact avec un atelier dès que possible.

Vérifier que le bouchon de remplissage est vissé à fond ➔ 161.

Il clignote lorsque le moteur tourne

Défaillance pouvant endommager le catalyseur 138. Relâcher l'accélérateur jusqu'à ce que le témoin cesse de clignoter. Prendre immédiatement contact avec un atelier.

Procéder bientôt à une révision

s'allume en jaune.

S'allume quand le moteur tourne pour indiquer un défaut du moteur ou de l'électronique de boîte de vitesses. L'électronique passe à un programme de conduite d'urgence. La consommation de carburant risque d'augmenter et le véhicule pourra perdre de sa maniabilité.

Dans certains cas, il suffit de couper le moteur et de le rallumer pour éliminer le défaut. Si ➕ s'allume à nouveau après le redémarrage du moteur, le véhicule a peut-être besoin d'une révision.

Faire éliminer la cause du problème par un atelier.

Système de freinage

(①) s'allume en rouge.

S'allume lorsque le contact est mis et s'éteint peu après la mise en marche du moteur. Dans le cas contraire, s'arrêter et faire appel à un atelier.

Le témoin Ⓔ s'allume si le frein de stationnement électrique est utilisé ; il s'éteint lorsqu'il est relâché 153.

S'il reste allumé quand le moteur tourne, les freins ne fonctionnent pas normalement ou le circuit de freinage fuit. Ne pas conduire le véhicule. Le faire remorquer jusqu'à un atelier pour le faire vérifier et réparer.

Attention

S'arrêter. Interrompre immédiatement le trajet. Prendre contact avec un atelier.

S'allume quand le moteur tourne si le niveau d'huile du circuit de freinage hydraulique est trop bas ➔ 173.

Système de freinage ↩ 152.

Frein de stationnement électrique

(P) s'allume ou clignote en rouge.

Au démarrage du moteur, Ⓓ s'allume brièvement. Dans le cas contraire, se rendre dans un atelier.

Allumé

Le frein de stationnement électrique est serré 153.

Clignotement

Le frein de stationnement électrique n'est pas complètement serré ou desserré.

Mettre le contact, enfoncer la pédale de frein et essayer de réinitialiser le système en desserrant, puis en serrant le frein de stationnement électrique.

Si (P) continue à clignoter, ne plus rouler et prendre contact avec un atelier.

Défaillance du frein de stationnement électrique

© s'allume en jaune.

Une fois le contact mis, Ⓞ s'allume brièvement. Dans le cas contraire, se rendre dans un atelier.

Allumé

Le frein de stationnement électrique fonctionne en mode dégradé 153.

Attention

Faire immédiatement remédier à la cause de la défaillance par un atelier.

Antiblocage de sécurité (ABS)

(ABS) s'allume en jaune.

Il s'allume pendant quelques secondes après avoir mis le contact. Le système est opérationnel dès que le témoin s'éteint.

Si le témoin ne s'allume pas quand le contact est mis, s'il reste allumé ou s'il s'allume pendant la conduite, l'ABS

est défaillant. Le circuit de freinage du véhicule peut fonctionner, mais il ne bénéficie plus de la régulation ABS.

Si le témoin (ABE) et le témoin du circuit de freinage (I) s'allument simultanément pendant la conduite, le circuit de freinage présente une défaillance grave. Le faire contrôler immédiatement par un atelier.

Antiblocage de sécurité ↩ 152.

Passage au rapport supérieur

▲ shift s'allume en vert.

Il est recommandé de passer le rapport supérieur pour économiser du carburant.

Transmission intégrale

s'allume ou clignote en jaune.

S'allume brièvement quand le contact est mis. Dans le cas contraire, se rendre dans un atelier.

Clignote brièvement quand le moteur tourne

Le système est temporairement dés-activé.

Clignote en continu quand le moteur tourne

Défaillance du système. Prendre immédiatement contact avec un atelier. Transmission intégrale ➔ 149.

Mode Sport

SPORT s'allume en vert.

S'allume quand le mode Sport est activé 145.

Système d'adhérence en descente

s'allume en jaune et/ou en vert.

Les témoins jaune et vert s'allument brièvement quand on met le contact.

Vert

S'allume quand le système est prêt à fonctionner.

Clignote pendant la conduite quand le système est mis en marche par une pression sur la touche 📋.

Jaune

Clignote pour signaler que le système n'est pas prêt à fonctionner.

S'allume pour signaler une défaillance du système.

Si il clignote ou s'allume pendant la conduite, il faut laisser refroidir le matériau de friction : conduire le véhicule en freinant le moins possible.

Contrôle d'adhérence en descente ⇒ 155.

Direction assistée

⚠️! s'allume en jaune.

Une fois le contact mis, ⚙! s'allume brièvement. S'il ne s'allume pas, s'il reste allumé ou s'il s'allume pendant la conduite, le système est défaillant. Prendre contact avec un atelier.

Direction assistée ↩ 131.

Aide au stationnement par ultrasons

P ^▲ s'allume en jaune.

Défaillance dans le système

ou

Défaillance en raison de capteurs encrassés ou couverts de givre ou de neige

ou

Interférences dues à des sources d'ultrasons externes. Une fois ces sources d'interférences éliminées, le système fonctionne de nouveau correctement.

Faire remédier à la cause du problème par un atelier.

Aide au stationnement à ultrasons ⇨ 158.

s'allume ou clignote en jaune.

Au démarrage du moteur, 📄 s'allume brièvement. Dans le cas contraire, se rendre dans un atelier.

Allumé

Défaillance dans le système. Il est possible de poursuivre la route. La stabilité de conduite peut toutefois être dégradée suivant l'état de la chaussée.

Faire remédier à la cause du problème par un atelier.

Clignotement

Le système est enclenché activement. La puissance du moteur peut être réduite et le véhicule peut être légèrement freiné automatiquement. Electronic Stability Control ➔ 154.

Electronic Stability Control désactivé

OFF s'allume en jaune.

Une fois le contact mis, s'allume brièvement. Dans le cas contraire, se rendre dans un atelier.

S'allume quand l'ESC a été coupé manuellement en appuyant sur la touche ⚡️ de la console centrale.

Température de liquide de refroidissement du moteur

s'allume en rouge.

Au démarrage du moteur, 🚫 s'allume brièvement. Dans le cas contraire, se rendre dans un atelier.

S'il s'allume lorsque le moteur tourne

Arrêter le véhicule et couper le moteur.

Avertissement

La température de liquide de refroidissement est trop élevée.

Contrôler le niveau de liquide de refroidissement 171.

S'il y a suffisamment de liquide de refroidissement, se rendre dans un atelier.

Préchauffage

∞ s'allume en jaune.

Le préchauffage est activé. Il s'enclenche uniquement lorsque la température extérieure est basse. Démarrer le moteur lorsque le témoin s'éteint.

S'il s'allume pendant la conduite ou s'il est impossible de démarrer le moteur, se rendre dans un atelier le plus rapidement possible.

Démarrage du moteur ➔ 132.

Filtre à particules (pour diesel)

s'allume ou clignote en jaune.

Le filtre à particules doit être nettoyé. Continuer à conduire jusqu'à ce que s'éteigne.

S'allume pendant la conduite

Le témoin ➕ s'allume et un signal sonore retentit, lorsque le filtre à particules (pour diesel) est plein. Lancer le processus de nettoyage dès que possible.

Clignote pendant la conduite

Le témoin ⚡ clignote lorsque le niveau de remplissage maximal du filtre est atteint. Lancer immédiatement le processus de nettoyage pour éviter d'endommager le moteur. Un signal sonore retentit toutes les 3 minutes jusqu'à la fin du processus de nettoyage.

Filtre à particules (pour diesel) 137, système Stop-Start 134.

AdBlue

clignote en jaune.

Le niveau d'AdBlue est bas. Remplir d'AdBlue au plus vite afin d'éviter tout blocage de démarrage du moteur.

Un message correspondant peut également apparaître dans le centre d'informations du conducteur ➔ 98.

AdBlue ↩ 139.

Système de surveillance de la pression des pneus

(!) s'allume ou clignote en jaune.

Allumé

Perte de pression des pneus. S'arrêter immédiatement et vérifier la pression de gonflage.

Un message correspondant apparaît également sur l'affichage d'informations ➔ 98.

Clignotement

Défaillance dans le système ou montage d'une roue sans capteur de pression (par exemple roue de secours). Après environ une minute, le témoin s'allume en permanence. Un message correspondant apparaît également sur l'affichage d'informations.

Prendre contact avec un atelier.

Système de contrôle de la pression des pneus ➔ 196.

Pression d'huile moteur

s'allume en rouge.

S'allume lorsque le contact est mis et s'éteint peu après la mise en marche du moteur. Dans le cas contraire, se rendre dans un atelier.

S'il s'allume lorsque le moteur tourne

Avertissement

La lubrification du moteur peut être interrompue. Cela peut entraîner des dégâts au moteur et/ou un blocage des roues motrices.

1. Appuyer sur l'embrayage.
2. Sélectionner le point mort et placer le levier sélecteur sur N.
3. Quitter le trafic le plus rapidement possible sans gêner les autres véhicules.
4. Couper le contact.

Attention

Quand le moteur est arrêté, il faut exercer des efforts plus importants pour freiner et manœuvrer le volant. Au cours d'un Autostop, le servofrein reste opérationnel.

Ne pas ôter la clé tant que le véhicule n'est pas à l'arrêt, afin d'éviter tout enclenchement inopiné de l'antivol de direction.

Vérifier le niveau d'huile avant de prendre contact avec un atelier 170.

Vidange d'huile moteur

s'allume en jaune.

Au démarrage du moteur, 📋 s'allume brièvement. Dans le cas contraire, se rendre dans un atelier.

Le dispositif de surveillance de la durée de vie de l'huile moteur indique quand il faut effectuer une vidange. Le témoin ≈ s'allume pour indiquer que l'huile moteur a atteint la fin de sa durée de vie et qu'il faut en changer.

Selon les conditions de conduite, la fréquence des vidanges d'huile moteur indiquée peut fortement varier.

Vidanger tous les 1 000 km. La puissance du moteur peut être réduite.

Après la vidange 170, réinitialiser le dispositif de surveillance de la durée de vie de l'huile moteur. Prendre contact avec un atelier.

Niveau bas d'huile moteur

s'allume en jaune.

Une fois le contact mis, s'allume brièvement. Dans le cas contraire, se rendre dans un atelier.

S'allume pendant la conduite

Le niveau d'huile est bas : rajouter de l'huile jusqu'au niveau indiqué 170.

Mode d'économie de carburant

eco s'allume en vert.

Selon la version, ECO s'allume lorsque le mode d'économie de carburant est activé 130.

Niveau bas de carburant

s'allume en jaune.

Au démarrage du moteur, 📄 s'allume brièvement. Dans le cas contraire, se rendre dans un atelier.

S'allume pendant la conduite quand le niveau de carburant dans le réservoir est trop bas. Faire le plein immédiatement 161.

Ne jamais rouler jusqu'à ce que le réservoir soit vide. L'alimentation erratique en carburant peut provoquer la surchauffe du catalyseur ➞ 138.

Si le réservoir a été complètement vidé, purger l'air du système d'alimentation en carburant ➔ 177.

Capacité du réservoir de carburant → 227.

Catalyseur ↩ 138.

Purge du filtre à carburant

s'allume en jaune.

S'allume quand le niveau d'eau dans le filtre à gazole (diesel) dépasse un niveau spécifié.

Il faut vider l'eau résiduelle présente dans le filtre à gazole (diesel) ➔ 176. Prendre contact avec un atelier dès que possible.

Blocage de démarrage

s'allume en rouge.

Au démarrage du moteur, 📄 s'allume brièvement. Dans le cas contraire, se rendre dans un atelier.

S'allume pour signaler un problème dans le système de blocage du démarrage. Le moteur ne peut pas être démarré.

Blocage du démarrage électronique ⇨ 28.

Puissance réduite du moteur

s'allume en jaune.

S'allume en association avec le témoin ; le véhicule doit subir un entretien. Quitter le trafic dès que possible sans gêner les autres véhicules, arrêter le moteur et redémarrer après avoir attendu 10 secondes.

La puissance du moteur est limitée. Prendre contact avec un atelier.

Enfoncer la pédale de frein

s'allume en jaune.

La pédale de frein doit être enfoncée pour desserrer le frein de stationnement électrique 153.

La pédale d'embrayage doit être enfoncée pour redémarrer le moteur. Système Stop/Start ➔ 134.

Feux de route

ED s'allume en bleu.

Il s'allume quand les feux de route sont allumés ou en cas d'appel de phares 113.

Système de réglage de la portée des phares automatique

^ID s'allume en jaune

S'allume pendant la conduite pour signaler une défaillance nécessitant une intervention immédiate. Prendre contact avec un atelier dès que possible.

Réglage automatique de la portée des phares ➔ 114.

Antibrouillard

≠D s'allume en vert.

S'allume quand les feux antibrouillard avant sont allumés 116.

Feu antibrouillard arrière

s'allume en jaune.

S'allume quand le feu antibrouillard arrière est allumé 116.

Régulateur de vitesse

s'allume en jaune ou en vert.

S'allume en jaune

Le système est prêt à fonctionner.

S'allume en vert

Une vitesse est mémorisée.

Régulateur de vitesse ↩ 157.

Avertissement d'excès de vitesse

s'allume en jaune.

Sur les véhicules équipés d'un témoin d'excès de vitesse, quand celle-ci dépasse 120 km/h, le témoin 📄 cli-gnote et un signal sonore retentit pour avertir le conducteur de ralentir.

Témoin de remorque

s'allume en vert.

S'allume quand une remorque est attelée au véhicule ➔ 162.

Porte ouverte

s'allume en rouge.

S'allume quand une porte est ouverte ou mal verrouillée.

Système antivol

s'allume en jaune.

S'allume quand la surveillance par le système antivol de l'habitacle et de l'inclinaison du véhicule a été coupée à l'aide du bouton dans la console de pavillon.

Système antivol ➔ 26.

Affichages d'information

Centre d'informations du conducteur

Le centre d'informations du conducteur se trouve au centre du combiné d'instruments.

En fonction de la configuration du véhicule, les éléments suivants s'affichent à l'écran :

• compteur kilométrique ↩ 84
- compteur kilométrique journalier → 84

• affichage de transmission ➔ 85
- Messages d'avertissement AdBlue ➔ 139

Affichage d'informations de bord

Le Info-Display se trouve dans le tableau de bord au-dessus de l'Infotainment System.

11:25⊕ 21.5℃ Autonomie 257km

20005

L'affichage d'informations indique :

• l'heure ➔ 81
  • la température extérieure ➔ 80

• la date → 81

• l'Infotainment System - voir le guide de l'Infotainment

L'affichage de F à l'écran signale une défaillance. Faire remédier à la cause du problème par un atelier.

Ordinateur de bord dans l'affichage d'informations de bord 107.

Sélection des fonctions

L'affichage d'informations permet de choisir les fonctions et les réglages de l'Infotainment System.

Les fonctions se sélectionnent et s'exécutent dans le menu affiché à l'aide des touches fléchées de l'Infotainment System ou bien de la molette de réglage gauche au volant.

Si un message d'avertissement Check-Control apparaît sur l'affichage d'informations, l'écran ne peut plus exécuter d'autres fonctions. Pour acquitter le message, appuyer sur OK ou sur la molette gauche. Si plusieurs messages s'affichent, les acquitter un par un.

Check-Control 106.

Sélection avec les boutons de l'Infotainment System

Appuyer sur OK dans le menu Préréglages pour accéder à la fonction désirée. Les boutons fléchés permettent de modifier les réglages.

Appuyer sur OK dans le menu OB pour accéder à la fonction désirée. Appuyer sur OK pour enclencher le chronomètre ou redémarrer la mesure et le calcul.

Sélection avec la molette gauche du volant

La rotation de la molette de réglage appelle la fonction souhaitée.

Appuyer sur la molette pour ouvrir le menu OB, sélectionner les options repérées et confirmer les commandes. Dans le menu OB, ce bouton permet d'enclencher le chronomètre ou de le remettre à zéro.

Réglages du système

11:25

21.5°C

System

Appuyer sur Settings de l'Infotainment System. L'option Audio apparaît.

Ouvrir l'option System avec la touche fléchée gauche et sélectionner en appuyant sur OK.

La première fonction du menu System est en surbrillance. Certaines fonctions sont affichées en abrégé.

Les fonctions sont affichées dans l'ordre suivant :

• Synchronisation de l'heure
• Heure, réglage des heures
• Heure, réglage des minutes

• Date, réglage du jour
• Date, réglage du mois
• Date, réglage de l'année
- Logique d'allumage
- Réglage de la langue
- Réglage des unités de mesure

Synchronisation automatique de l'heure

11:25⊕ 21.5℃ Clock Sync.On

Le signal RDS (Radio Data System) de la plupart des émetteurs FM règle automatiquement l'heure. Il se reconnaît au symbole ⊕ _RDS sur l'affichage.

Quelques émetteurs n'envoient pas de signal d'heure correcte. Dans ce cas, couper la synchronisation temporelle automatique et régler l'heure manuellement.

Désactiver (Clock Sync.Off) ou activer (Clock Sync.On) la synchronisation automatique de l'heure à l'aide des boutons fléchés.

Réglage de l'heure et de la date

11:25℃ 21.5℃ ▲11▼:25

Pour régler la date et l'heure manuellement, sélectionner l'option de menu relative au réglage de la date et de l'heure et procéder au réglage désiré.

La valeur à régler est marquée par les flèches. Procéder au réglage souhaité avec les boutons fléchés. Le réglage est mémorisé en quittant l'option de menu.

Logique d'allumage

Voir le guide de l'Infotainment.

Réglage de la langue

11:25° 21.5°C Deutsch 20009

Il est possible de sélectionner la langue de certaines fonctions.

Sélectionner la langue souhaitée avec les boutons fléchés.

Réglage des unités de mesure

11:25

21.5°C

Unit Europe-SI

Autonomie 257 km Conso. moyenne 7.6 L/100km Conso. instant. 7.0 L/100km 19.5° 22° A 19.36

20025

Sélectionner l'unité de mesure souhaitée avec les boutons fléchés.

Affichage d'informations graphique, affichage d'informations couleurs

Selon la configuration du véhicule, celui-ci est doté d'un affichage graphique des informations ou d'un affichage d'informations en couleur. L'affichage d'informations est situé dans le tableau de bord, au-dessus de l'Infotainment System.

L'affichage d'informations indique :

• l'heure ➔ 81
  • la température extérieure ➔ 80
• la date ↩ 81
• Infotainment System et système de navigation - Voir le guide de l'Infotainment
  • les réglages du système

L'affichage graphique des informations présente les informations en monochrome. L'affichage d'informations en couleur présente les informations en couleur.

Le type d'informations et leur mode d'affichage dépendent de l'équipement du véhicule, ainsi que des réglages de l'ordinateur de bord et de l'Infotainment System. Certaines indications s'affichent de manière abrégée.

L'affichage de F à l'écran signale une défaillance. Faire remédier à la cause du problème par un atelier.

Ordinateur de bord, Affichage d'informations graphique, Affichage d'informations couleur ➔ 109.

Sélection des fonctions

L'affichage d'informations permet de choisir les fonctions et les réglages de l'Infotainment System.

Les fonctions se sélectionnent et s'exécutent dans le menu affiché à l'aide des touches fléchées et du bouton multifonction de l'Infotainment System ou bien de la molette de réglage gauche au volant.

Si un message d'avertissement Check-Control apparaît sur l'affichage d'informations, l'écran ne peut plus exécuter d'autres fonctions. Pour acquitter le message, appuyer sur

une touche fléchée, le bouton multifonction ou la molette de réglage gauche. Si plusieurs messages s'affichent, les acquitter un par un.

Check-Control 106.

Sélection avec les boutons de l'Infotainment System

Sélectionner une fonction via les touches fléchées de l'Infotainment System. Le menu de la fonction sélectionnée est affiché.

Sélectionner à l'aide du bouton multifonction central

Le bouton multifonction est l'élément de commande central des menus :

Tourner

• Pour marquer une option de menu
• Pour régler une valeur numérique ou pour afficher une option de menu

Appuyer sur

• Pour sélectionner ou activer l'option marquée
  • Pour confirmer une valeur réglée
• Pour activer/ désactiver le fonctionnement d'un système

Pour quitter un menu, tourner le bouton rotatif multifonction vers la gauche ou la droite sur Retour ou Main et sélectionner.

Sélection avec la molette gauche du volant

La rotation de la molette de réglage appelle la fonction souhaitée.

Appuyer sur la molette pour choisir les options sélectionnées et confirmer les commandes. Appuyer pour enclencher le chronomètre ou redémarrer la mesure et le calcul.

Ordinateur de bord ➔ 109.

Gammes de fonctions

À chaque fonction correspond une page principale (Main), sélectionnée en haut de l'affichage :

• Audio,
• Navigation,
• Téléphone,
• Ordinateur de bord.

Voir le manuel de l'Infotainment System pour davantage d'informations.

Réglages du système

Préréglages 19.5° 19:36 Heure, Date 19:36 Langue Unités 25 . 10 . 2008 Contraste Jour / Nuit Log. allu.

20013

Les réglages sont effectués dans le menu Préréglages. Appuyer sur Main de l'Infotainment System (si celui-ci en possède un) pour ouvrir l'écran principal. Appuyer sur Settings. Sur l'Infotainment System CD 30, vérifier qu'aucun menu n'est sélectionné. Le menu Préréglages est affiché.

Les fonctions sont affichées dans l'ordre suivant :

• Heure, Date
• Langue

• Unités

• Contraste

• Jour / Nuit
• Logique d'allumage

Réglage de l'heure et de la date

Heure, Date 19.5° 19:36 Heure 19:36 Date 25.10.2008 Synchro autom. de l'heure

20014

Avec le système de navigation, la date et l'heure sont réglées automatiquement à réception du signal satellite GPS. Si l'heure affichée ne correspond pas à l'heure locale, la corriger manuellement ou automatiquement avec la réception d'un signal d'heure RDS.

Certains émetteurs RDS envoient un signal d'heure incorrect. Dans ce cas, couper la synchronisation temporelle automatique et régler l'heure manuellement.

Pour régler la date et l'heure manuellement, sélectionner l'option Heure, Date dans le menu Préréglages. Le menu est affiché. Sélectionner les options de menu et effectuer le réglage souhaité.

Pour corriger l'heure à l'aide du RDS, sélectionner l'option Synchro autom. de l'heure du menu Heure, Date. La case en regard de Synchro autom. de l'heure est cochée.

Réglage de la langue

Préréglages 19.5° 19:36 Heure, Date Langue Deutsch Unités English Contraste Español Jour / Nuit ... Log. allu.

20015

Il est possible de sélectionner la langue de certaines fonctions. Sélectionner l'option Langue dans le menu Préréglages. Les langues disponibles s'affichent.

13 Langues 19.5° 19:36 ► Deutsch English Español Nederlands Français Italiano

Sélectionner la langue souhaitée.

L'option sélectionnée est indiquée par le symbole ▶ en face de l'option de menu.

Sur les systèmes vocaux, après avoir modifié le réglage de la langue d'affichage, le système demande si la langue de la voix doit également être modifiée ; voir le guide de l'Infotainment.

Réglage des unités de mesure

Préréglages 19.5° 19:36 Heure, Date Langue Unités Contraste Jour / Nuit Log. allu. Europe-SI Japon Grande Bretagne USA

20017

Sélectionner l'option Unités dans le menu Préréglages. Les différentes unités possibles sont affichées. Sélectionner l'unité souhaitée.

L'option sélectionnée est indiquée par le symbole ● en face de l'option de menu.

Réglage du contraste (affichage graphique des informations)

Contraste 19.5° 19:36 12 20018

Sélectionner l'option Contraste dans le menu Préréglages. Le menu est affiché. Confirmer le réglage souhaité.

Réglage du mode d'affichage

Il est possible d'ajuster l'écran aux conditions de luminosité ambiantes : Sélectionner l'option Jour / Nuit dans le menu Préréglages. Les différentes possibilités sont affichées.

Automatique; adaptation en fonction de l'éclairage du véhicule.

Toujours design jour texte en noir ou en couleur sur fond clair.

Toujours design nuit texte en blanc ou en couleur sur fond foncé.

L'option sélectionnée est indiquée par le symbole ● en face de l'option de menu.

Logique d'allumage

Voir le guide de l'Infotainment.

Messages du véhicule

Signaux sonores

Lors du démarrage du moteur ou en roulant

Un seul signal sonore se fera entendre à la fois.

Le signal sonore indiquant des ceintures de sécurité débouclées aura la priorité sur tout autre signal sonore.

• En cas de ceinture de sécurité non bouclée.
• Quand on utilise les clignotants de changement de direction et de file.
• Quand le véhicule roule alors que le frein de stationnement électrique est serré 153.
• Quand on desserre le frein de stationnement électrique sans appuyer sur la pédale de frein 96.
• En cas de défaillance du circuit de freinage ➞ 91.

• Si l'aide au stationnement dé- tecte un objet ➔ 158.

• Pendant l'auto-nettoyage automatique du filtre à particules (pour diesel) ↗ 137.

• Sur les véhicules équipés d'un avertissement d'excès de vitesse : quand celle-ci dépasse 120 km/h ⇔ 97.

Quand le véhicule est à l'arrêt et/ou que la porte du conducteur est ouverte

• Quand la clé de contact est dans la serrure de contact.
• Avec l'éclairage extérieur allumé.

Pression des pneus

Check-Control

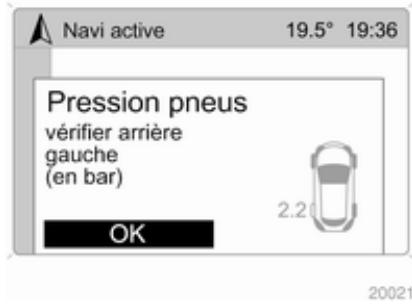

Navi active 19.5° 19:36 Pression pneus vérifier arrière gauche (en bar) OK 2.2 20021

Sur les véhicules dotés d'un système de surveillance de la pression des pneus, l'affichage d'informations affiche un message si la pression est insuffisante.

Réduire la vitesse, vérifier la pression de gonflage à la première occasion.

Vérifier la pression des pneus 195, 228.

Navi active 19.5° 19:36 Attention ! Pression basse pneu avant gauche (en bar) 1.8 OK 20022

En cas de perte de pression considérable, un message indique la roue concernée.

Quitter le trafic le plus rapidement possible sans mettre en danger les autres véhicules. S'arrêter et vérifier les pneus. Monter la roue de secours 204, 207.

Système de contrôle de la pression des pneus ➔ 196.

Ordinateur de bord

Ordinateur de bord dans l'affichage d'informations de bord

L'ordinateur de bord informe sur les données de conduite qui sont enregistrées en permanence et évaluées électroniquement. Pour afficher les données de conduites de l'ordinateur de bord, appuyer sur la touche BC de l'Infotainment System ou appuyer sur la molette gauche du volant.

Certaines fonctions sont affichées en abrégé. Après sélection d'une fonction, les rangées suivantes de la fonction d'ordinateur de bord sont affichées.

Les fonctions sont affichées dans l'ordre suivant :

• Consommation instantanée
• Consommation moyenne
• Consommation cumulée
• Vitesse moyenne
• Distance parcourue

• Autonomie
• Chronomètre

Affichage d'informations de bord 98.

Consommation instantanée

11:25 ^⊕ 21.5°C

Consom. inst.

7.6l/100km

20023

Affichage de la consommation instantanée.

L'affichage change en fonction de la vitesse :

Affichage en l/h : au-dessous de 13 km/h

Affichage en : au-dessus de l/100 km 13 km/h

Consommation moyenne

Affichage de la consommation moyenne. La mesure peut être redémarrée à tout moment.

Consommation cumulée

Affichage de la quantité de carburant consommée. La mesure peut être redémarrée à tout moment.

Vitesse moyenne

Affichage de la vitesse moyenne. La mesure peut être redémarrée à tout moment.

Les arrêts avec coupure du contact pendant le voyage ne sont pas pris en compte.

Distance parcourue

Affichage de la distance parcourue. La mesure peut être redémarrée à tout moment.

Autonomie

L'autonomie est calculée à partir du contenu du réservoir et de la consommation instantanée. L'affichage donne des valeurs moyennes.

Après avoir rajouté du carburant, l'autonomie est automatiquement mise à jour après un bref instant.

Si la quantité de carburant dans le réservoir ne permet de parcourir que moins de 50 km, le message Autonomie s'affiche.

Si la quantité de carburant dans le réservoir ne permet de parcourir que moins de 30 km, le message Faire le plein s'affiche.

Acquitter l'option de menu ➔ 98.

Remise à zéro des informations de l'ordinateur de bord

Sélectionner les informations désirées sur l'ordinateur de bord et réinitialiser en appuyant sur la molette gauche au volant ou sur la touche OK de l'Infotainment System.

Chronomètre

11:25 ^⊕ RDS 21.5°C

Chronomètre

01:22:32h

20024

Utilisation des touches fléchées :

Pour commencer, appuyer sur la touche fléchée gauche afin de sélectionner l'option de menu Départ, puis sur le bouton OK pour démarrer/arrêter. Pour réinitialiser, appuyer sur la touche fléchée gauche afin de sélectionner l'option de menu R.A.Z., puis sur le bouton OK.

Utilisation de la molette gauche au volant :

Pour commencer, sélectionner l'option de menu Départ et appuyer pour démarrer/arrêter. Pour réinitialiser, sélectionner l'option de menu R.A.Z. et appuyer pour valider la commande.

Coupure d'alimentation électrique

Après une coupure de courant ou une baisse de tension trop forte de la batterie, les valeurs stockées dans l'ordinateur de bord seront perdues.

Ordinateur de bord dans l'affichage d'informations graphique ou dans l'affichage d'informations en couleurs

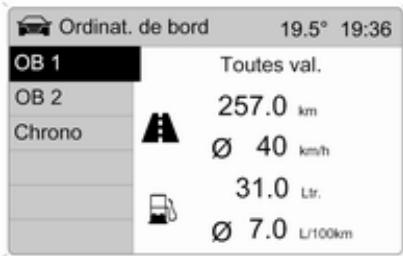

Ordinat. de bord 19.5° 19:36 OB 1 Toutes val. OB 2 257.0 km Ø 40 km/h Chrono 31.0 Ltr. Ø 7.0 L/100km

20027

Les ordinateurs de bord donnent des informations sur les données de conduite qui sont acquises et évaluées électroniquement en permanence. La page principale de l'ordinateur de bord fournit des informations sur l'autonomie, la consommation moyenne et la consommation instantanée.

Pour afficher d'autres données de l'ordinateur de bord, appuyer sur le bouton BC de l'Infotainment System et sélectionner le menu Ordinateur de bord sur l'affichage.

Les informations de deux ordinateurs de bord peuvent être réinitialisées séparément, ce qui permet d'afficher différentes distances de trajet.

Affichage d'informations graphique, Affichage d'informations couleur 101.

Autonomie

Autonomie 257 km Conso. moyenne 7.6 L/100km Conso. instant. 7.0 L/100km 19.5° 22° A 19.36

20025

L'autonomie est calculée à partir du contenu du réservoir et de la consommation instantanée. L'affichage donne des valeurs moyennes.

Après avoir rajouté du carburant, l'autonomie est automatiquement mise à jour après un bref instant.

Autonomie 33 km OK

Si la quantité de carburant dans le réservoir ne permet de parcourir que moins de 50 km, le message Autonomie s'affiche.

Si la quantité de carburant dans le réservoir ne permet de parcourir que moins de 30 km, le message Faire le plein s'affiche.

Acquitter l'option de menu ➔ 101.

Consommation instantanée

Affichage de la consommation instantanée.

L'affichage change en fonction de la vitesse :

Affichage en l/h : au-dessous de 13 km/h

Affichage en : au-dessus de l/100 km 13 km/h

Distance parcourue

Affichage de la distance parcourue. La mesure peut être redémarrée à tout moment.

Vitesse moyenne

Affichage de la vitesse moyenne. La mesure peut être redémarrée à tout moment.

Les arrêts avec coupure du contact pendant le voyage ne sont pas pris en compte.

Consommation cumulée

Affichage de la quantité de carburant consommée. La mesure peut être redémarrée à tout moment.

Consommation moyenne

Affichage de la consommation moyenne. La mesure peut être redémarrée à tout moment.

Remise à zéro des informations de l'ordinateur de bord

Réinitialis. OB 1 19.5° 19:36 Toutes val. 257.0 km Ø 40 km/h 31.0 Ltr. Ø 7.0 L/100km

20028

Dans le menu Ordinateur de bord, sélectionner OB 1 ou OB 2.

Sélectionner les informations désirées sur l'ordinateur de bord et réinitialiser en appuyant sur la molette gauche au volant ou sur la touche OK de l'Infotainment System.

Réinitialis. OB 1 19.5° 19:36 Toutes val. 257.0 km Ø 40 km/h 31.0 Ltr. Ø 7.0 L/100km 20029

Pour remettre à zéro toutes les informations d'un ordinateur de bord, sélectionner l'option de menu Toutes val.. Après réinitialisation, "- - - " s'affiche pour les informations de l'ordinateur de bord sélectionnées. Les valeurs recalculées s'affichent au bout d'un bref laps de temps.

Chronomètre

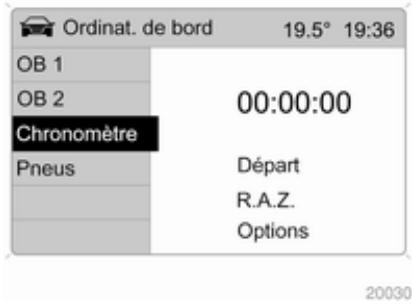

Ordinat. de bord 19.5° 19:36 OB 1 OB 2 00:00:00 Chronomètre Pneus Départ R.A.Z. Options

Sélectionner l'option Chrono dans le menu Ordinat. de bord. Le menu Chrono est affiché.

Pour démarrer, sélectionner l'option de menu Départ. Pour remettre les informations à zéro, sélectionner l'option de menu R.A.Z..

Le menu Options permet de sélectionner le type d'affichage du chronomètre :

Temps conduite sans arrêts : mesure le temps pendant lequel le véhicule est en mouvement. Les temps d'arrêt ne sont pas pris en compte.

Temps conduite avec arrêts : mesure le temps pendant lequel le véhicule est en mouvement. Le temps d'arrêt du véhicule avec la clé dans le contact est compris.

Temps de conduite : mesure le temps écoulé entre la mise en marche manuelle en appuyant sur Départ et l'arrêt manuel en appuyant sur R.A.Z..

Coupure d'alimentation électrique

Après une coupure de courant ou une baisse de tension trop forte de la batterie, les valeurs stockées dans l'ordinateur de bord seront perdues.

Éclairage

Feux extérieurs ...... 112

Commutateur d'éclairage ..... 112

Commande automatique des feux 113

Feux de route 113

Appel de phares 113

Réglage de la portée des phares .... 114

Phares pour conduite à l'étranger 114

Feux de jour 115

Feux de détresse 115

Clignotants de changement de direction et de file .... 115

Phares antibrouillard 116

Feux antibrouillard arrière ..... 116

Feux de stationnement ..... 116

Feux de recul 117

Lentilles de feu embuées ..... 117

Éclairage intérieur ...... 117

Commande d'éclairage du tableau de bord .... 117

Éclairage du coffre 119

Lampes de lecture 119

Lampes de pare-soleil 119

Fonctions spéciales d'éclairage. 120

Éclairage pour entrer dans le véhicule .... 120

Éclairage pour quitter le véhicule .... 120

Protection contre la décharge de la batterie .... 120

Feux extérieurs

Commutateur d'éclairage

卸 停

Tourner le commutateur d'éclairage :

AUTO : allumage automatique des feux de croisement : Les phares sont automatiquement allumés et éteints en fonction des conditions d'éclairement extérieures

0 : arrêt (ou désactivation de la commande automatique des feux)

: feux de position

≡D : phares

Témoin ≡D ↩ 97.

Feux arrière

Les feux arrière s'allument en même temps que les feux de croisement/de route et les feux de position.

Commande automatique des feux

AUTO 0 10 30 40

Quand la fonction de commande automatique des feux est activée et que le moteur tourne, les feux de croisement s'allument automatiquement en fonction de la luminosité extérieure.

Pour des raisons de sécurité, il est recommandé de laisser le commutateur d'éclairage en position AUTO.

Pour garantir le bon fonctionnement de la commande automatique des feux, ne pas couvrir le capteur de luminosité placé sur le haut du tableau de bord.

Conduire à l'étranger ➔ 114.

Éclairage piloté par l'essuie-glace

Quand le commutateur d'éclairage est en position AUTO et que l'essuie-glace avant fonctionne pendant 8 cycles ou plus, les feux extérieurs s'allument automatiquement.

Feux de route

Passage des feux de croisement aux feux de route : pousser la manette vers l'avant.

Pour passer en feux de croisement, tirer à nouveau sur la manette.

Témoin ≡D ↩ 97.

Appel de phares

Actionner l'appel de phares : tirer la manette vers le volant.

Réglage de la portée des phares

Réglage manuel de la portée des phares

AUTO OK

Allumer les feux de croisement et régler la hauteur des phares en fonction de la charge du véhicule. Un réglage correct de la portée des phares diminue l'éblouissement des autres usagers de la route.

Véhicules sans correcteur d'assiette automatique

Tourner la molette Ⓓ️ à la position désirée :

0 : Sièges avant occupés
1 : Tous les sièges occupés
2 : Tous les sièges occupés et coffre chargé
3 : Siège conducteur occupé et charge dans le coffre

Véhicules avec correcteur d'assiette automatique

Tourner la molette à la position désirée :

0 : Sièges avant occupés
1 : Tous les sièges occupés
1 : Tous les sièges occupés et coffre chargé
2 : Siège conducteur occupé et charge dans le coffre

Correcteur d'assiette automatique → 156.

Réglage automatique de la portée des phares

Sur les véhicules équipés de phares au xénon, la portée des phares est réglée automatiquement en fonction de la charge.

Si le témoin ^ID s'allume dans le combiné d'instruments pendant la conduite, une défaillance s'est produite. Faire immédiatement remédier à la cause du problème par un atelier.

Témoin pour le système de réglage de la portée des phares automatique 97.

Phares pour conduite à l'étranger

Les phares asymétriques assurent une meilleure visibilité du bord de la route du côté passager.

Mais dans les pays où l'on roule de l'autre côté de la route, il faut faire régler les phares pour ne pas éblouir les véhicules venant en sens inverse. Prendre contact avec un atelier.

Feux de jour

Les feux de jour augmentent la visibilité du véhicule pendant la journée.

Ils sont automatiquement allumés lorsque le contact est mis.

Allumage automatique des feux de croisement ➔ 113.

Feux de détresse

Pour les enclencher, appuyer sur ▲. En cas d'accident avec déploiement d'airbag, les feux de détresse sont automatiquement activés.

Clignotants de changement de direction et de file

Manette vers le : clignotant droit haut

Manette vers le : clignotant gauche bas

En actionnant la manette au-delà de la résistance, le clignotant reste en-clenché en permanence.

Le clignotant s'éteint automatiquement quand on redresse le volant. Ce n'est pas le cas lorsque la manœuvre du volant est minime, par exemple lors d'un changement de file.

Pour un triple clignotement, par exemple pour changer de file de circulation, pousser la manette jusqu'à sentir une résistance et la relâcher. Pour un clignotement plus long, pousser la manette jusqu'à sentir une résistance et la maintenir dans cette position.

Le volume du signal sonore des cli- gnotants dépend de la vitesse du véhicule.

Arrêter manuellement les clignotants en ramenant la manette dans sa position de départ.

Témoins ⇔ 89.

Phares antibrouillard

卸

Pour les enclencher, appuyer sur #D. Le témoin #D 97 s'allume dans le combiné d'instruments quand les feux antibrouillard avant sont allumés.

Les phares antibrouillard avant ne peuvent être allumés que lorsque le contact est mis et lorsque les feux de croisement/de route sont allumés.

Commutateur d'éclairage en position AUTO : l'activation des phares antibrouillard avant allume automatiquement les feux de croisement et les feux de position.

Respecter la réglementation relative à l'utilisation des phares antibrouillard avant en vigueur dans le pays traversé.

Feux antibrouillard arrière

40 AUTO OFF OFF

Pour les enclencher, appuyer sur Ⓓ.

Le témoin Ⓧ 97 s'allume dans le combiné d'instruments quand le feu antibrouillard arrière est allumé.

Le feu antibrouillard arrière ne s'allume que si le contact est mis et que le commutateur d'éclairage se trouve en position ⏻ ou si les phares anti-

brouillard avant sont allumés et le commutateur d'éclairage en position ≫.

Commutateur d'éclairage en position AUTO : l'activation des feux antibrouillard arrière allume automatiquement les feux de croisement et les feux de position.

Le feu antibrouillard arrière du véhicule est désactivé lorsqu'une remorque est tractée.

Feux de stationnement

Quand le véhicule est stationné, les feux de stationnement peuvent être allumés d'un côté :

1. Commutateur d'éclairage sur 0 ou AUTO.
2. Couper le contact.
3. Relever à fond la manette des cli- gnotants (feu de stationnement droit) ou l'abaisser à fond (feu de stationnement gauche).

Confirmation par signal sonore et via le témoin du clignotant correspondant.

Pour les désactiver, mettre le contact ou tirer/pousser la manette des cli-gnotants vers le haut/le bas.

Feux de recul

Les feux de recul s'allument lorsque le contact est mis et que la marche arrière est engagée.

Troisième feu stop

S'allume au freinage en plus des feux stop traditionnels.

Lentilles de feu embuées

L'intérieur du boîtier de feu peut s'embuer brièvement si le temps est humide, s'il pleut fortement ou après un lavage de voiture. La buée disparaît rapidement ; pour accélérer le processus, allumer les phares.

Éclairage intérieur

Commande d'éclairage du tableau de bord

AUTO OFF ← ←

La luminosité des lampes suivantes peut être réglée quand les feux extérieurs sont allumés :

• Éclairage du tableau de bord
  • Affichage d'informations
• Allume les commutateurs et les organes de fonctionnement.

Tourner la molette 🌐 vers la droite ou la gauche jusqu'à obtention de la luminosité désirée.

Si la porte du conducteur est ouverte ou si on appuie sur la touche ≥ de la commande à distance, le tableau de bord s'éclaire automatiquement pendant 30 secondes, jusqu'à ce que la clé de contact soit en position ACC. Mode d'affichage 101.

Éclairage intérieur

Les plafonniers avant et central s'allument automatiquement en montant et descendant du véhicule et s'éteignent au bout d'un certain temps.

Remarque

En cas d'accident avec déploiement d'airbag, les plafonniers sont automatiquement allumés.

Plafonnier avant

Les lampes de lecture avant et arrière et l'éclairage du coffre fonctionnent comme des lampes de courtoisie et s'allument à l'ouverture des portes ou du hayon.

Si les portes ou le hayon restent ouverts, elles demeurent allumées pendant 10 minutes. Une fois que toutes les portes et le hayon sont fermés, les lampes de courtoisie s'atténuent graduellement au bout de 10 secondes.

Appuyer sur ✉ dans la console de pavillon allume les lampes de lecture avant et arrière. Appuyer à nouveau pour les éteindre.

On peut éteindre immédiatement les lampes de courtoise en appuyant sur ※.

Éclairage du contacteur d'allumage

S'allume à l'ouverture d'une porte. Pour l'éteindre immédiatement, appuyer sur ✝ dans la console de pavillon.

Éclairage de la boîte à gants

S'allume à l'ouverture de la boîte à gants.

Éclairage du coffre

S'allume à l'ouverture d'une porte ou du hayon.

Lampes de lecture

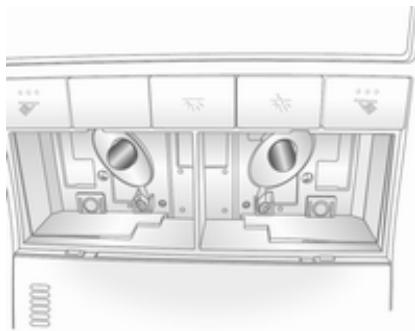

Lampes de lecture avant

Pour les enclencher, appuyer sur et.
Éviter d'utiliser les lampes de lecture avant pendant la conduite de la nuit car elles peuvent réduire la visibilité du conducteur.

Lampes de lecture arrière

Les lampes de lecture arrière gauche et droite fonctionnent séparément.
Appuyer pour les allumer et les éteindre.

Lampes de pare-soleil

S'allument quand le cache du miroir est ouvert ➔ 33.

Fonctions spéciales d'éclairage

Éclairage pour entrer dans le véhicule

Éclairage d'accueil

Selon les conditions de luminosité extérieures, les feux de détresse clignotent deux fois et l'éclairage extérieur et intérieur s'allume pendant 20 secondes quand on déverrouille le véhicule avec la télécommande. Cette fonction permet de localiser facilement le véhicule quand il fait noir.

Éclairage pour quitter le véhicule

Les feux de croisement et les feux de recul s'allument pendant 30 secondes après que le conducteur soit descendu du véhicule et ait fermé sa porte.

Mise en marche

1. Couper le contact.
2. Retirer la clé de contact.
3. Ouvrir la porte du conducteur.
4. Tirer la manette des clignotants vers le volant.
5. Fermer la porte du conducteur.

Si la porte du conducteur n'est pas fermée, la lumière s'éteint au bout de deux minutes.

L'éclairage pour quitter le véhicule peut se désactiver en introduisant la clé dans le commutateur d'allumage

ou en tirant à nouveau sur la manette des clignotants alors que la porte du conducteur est ouverte.

Protection contre la décharge de la batterie

Pour éviter de décharger complètement la batterie, l'éclairage extérieur s'éteint automatiquement 10 minutes après la coupure du contact.

La protection contre la décharge de la batterie ne fonctionnera pas si l'éclairage est allumé 10 minutes après la coupure du contact. On ne peut pas retirer la clé de la serrure de contact tant que la batterie n'est pas rechargée.

Climatisation

Systèmes de climatisation ..... 121

Chauffage et ventilation ..... 121

Climatisation 122

Climatisation électronique ..... 123

Bouches d'aération ...... 127

Bouches d'aération réglables .. 127

Bouches d'aération fixes ..... 127

Maintenance 128

Prise d'air 128

Filtre à pollens 128

Fonctionnement normal de la climatisation .... 128

Service 128

Systèmes de climatisation

Chauffage et ventilation

• Température
  • Répartition de l'air
  • Vitesse de soufflerie
  • Désembuage et dégivrage

Lunette arrière chauffante ➞ 33.

Sièges chauffants 📋 42.

Température

rouge : chaud

bleu : froid

Le chauffage n'est vraiment efficace que lorsque le moteur a atteint sa température normale de fonctionnement.

Répartition de l'air

→ : vers la tête via les bouches d'aération réglables
: vers la tête par les bouches d'aération réglables et vers les pieds
ω : vers les espaces des jambes et vers le pare-brise
↓: vers le pare-brise, les vitres de porte avant et les pieds
: vers le pare-brise, les vitres de porte avant et la tête via les bouches d'aération réglables

Toutes les combinaisons sont possi- bles.

Vitesse de soufflerie

Régler le débit d'air en sélectionnant la vitesse de soufflerie souhaitée.

: arrêt

1 : vitesse minimale
4 : vitesse maximale

Désembuage et dégivrage

• Régler le commutateur de répartition de l'air sur 🚗 ou ↓ 🚗
• Définir le commutateur de température sur le niveau le plus chaud
  • Régler la soufflerie au maximum
• Fermer les bouches d'aération centrales
• Ouvrir les bouches d'aération latérales et les diriger vers les vitres des portes

Lunette arrière chauffante 📄 33.

Climatisation

En plus, le système de chauffage et de ventilation, la climatisation offre les commandes pour :

: refroidissement

: recyclage d'air

: désembuage et dégivrage

Sièges chauffants 📋 42.

Refroidissement

Appuyer sur ⚙ pour mettre le refroidissement en marche. L'activation est signalée par l'allumage de la LED dans le bouton. Le refroidissement ne fonctionne que lorsque le moteur est en marche et que la soufflerie de la climatisation est allumée.

Appuyer de nouveau sur ⚙ pour arrêter le refroidissement.

Le système de climatisation refroidit et déshumidifie l'air dès que la température extérieure est légèrement supérieure au point de gel. Il peut

alors se former de la condensation qui se traduit par un écoulement sous le véhicule.

Si aucun refroidissement ni aucune déshumidification ne sont souhaités, éteindre le refroidissement pour économiser le carburant.

Activer le refroidissement peut inhiber les arrêts automatiques. Système Stop/Start ➔ 134.

Recyclage d'air

Appuyer sur 📄 pour activer le mode de recyclage de l'air. L'activation est signalée par l'allumage de la LED dans le bouton.

Appuyer de nouveau sur 📄 pour désactiver le mode de recyclage.

Attention

Le système de recyclage d'air réduit le renouvellement de l'air intérieur. En utilisation sans refroidissement, l'humidité de l'air augmente et les vitres peuvent se recouvrir de buée. On observe une

baisse de la qualité de l'air, ce qui peut se traduire par des signes de fatigue chez les passagers.

Dans des conditions d'air ambiant chaud et très humide, le pare-brise peut s'embuer de l'extérieur quand l'air froid y est envoyé. Si le pare-brise s'embue de l'extérieur, activer l'essuie-glace et le désactiver 📊.

Refroidissement maximal

Ouvrir brièvement les vitres et le toit ouvrant pour évacuer rapidement l'air chaud.

• Appuyer sur ⚙ pour mettre la climatisation en marche.
• Appuyer sur 📄 pour activer le recyclage de l'air.
• Régler le commutateur de répartition de l'air sur ↗.
• Placer le commutateur de température sur le niveau le plus froid.
  • Régler la soufflerie au maximum.
• Ouvrir toutes les bouches.

Désembuage et dégivrage

• Régler le commutateur de répartition de l'air sur 📋 ou ↓.
• Commutateur de température sur le niveau le plus chaud.
  • Régler la soufflerie au maximum.
• Fermer les bouches d'aération centrales.
• Ouvrir les bouches d'aération latérales et les diriger vers les vitres des portes.
• Activer la lunette arrière chauffante 📄 33.

La climatisation ⚙️ et le recyclage de l'air ⚙️ démarrent automatiquement pour améliorer l'efficacité du dégivrage quand on sélectionne la position ⚙️ ou ⚙️.

Un désembuage et un dégivrage activés peuvent empêcher les arrêts automatiques. Système Stop/Start 134.

Climatisation électronique

La climatisation à zone double permet des températures de climatisation différentes entre le côté conducteur et le côté passager avant.

En mode automatique, la température, la vitesse de la soufflerie et la répartition de l'air sont réglées automatiquement.

• Température côté conducteur
- Répartition de l'air
• Vitesse de soufflerie
- Température du côté de passager avant

AUTO : Mode Automatique

: Recyclage d'air automatique

: Désembuage et dégivrage

Refroidissement A/C, recyclage de l'air 📄 → 122.

Remarque

Ne pas couvrir le capteur de température intérieur (situé à côté du commutateur de soufflerie) ni le capteur d'ensoleillement (situé devant les bouches de dégivrage du pare-brise), car cela entraînerait une dé-faillance du système.

Lunette arrière chauffante R⇨ 33, sièges chauffants ↗ 42.

Mode Automatique AUTO

Réglage de base en vue d'un confort maximum :

• Appuyer sur AUTO. Le refroidissement A/C est mis en marche, tandis que la répartition de l'air et la vitesse de soufflerie sont réglées automatiquement.
• Ouvrir toutes les bouches d'aération.
• Régler les températures souhaitées pour le côté conducteur et le côté passager avant à l'aide des boutons rotatifs gauche et droit.

Remarque

Toutes les bouches d'aération sont actionnées automatiquement en mode Automatique. Les bouches d'aération doivent donc toujours être ouvertes.

Présélection de la température

Le réglage de confort conseillé est 22 °C. Des réglages intermédiaires sont possibles.

Appuyer sur SYNC pour régler automatiquement la température côté passager avant afin qu'elle soit identique à la température actuelle côté conducteur. L'activation est signalée par l'allumage de la LED dans le bouton.

Si les réglages de température sont différents côté conducteur et côté passager avant, la LED du bouton SYNC s'éteint.

Remarque

Si A/C est activé, la réduction de la température réglée de l'habitacle peut provoquer le redémarrage du moteur à combustion à partir d'un arrêt automatique ou le blocage d'un arrêt automatique.

Système Stop/Start ➔ 134.

Réglages manuels

AUTO A/C SYNC

Pour changer les réglages de la climatisation, appuyer sur A/C ou bien régler la vitesse de la soufflerie ou le commutateur de répartition de l'air. Une modification de réglage désactivera le mode Automatique.

Pour revenir en mode Automatique : Appuyer sur AUTO.

Refroidissement A/C ↩ 122.

Vitesse de soufflerie ✿

Pour désactiver le mode Automatique, changer manuellement la vitesse de soufflerie ou tourner la soufflerie en position d'arrêt ❖.

Pour revenir en mode Automatique : Mettre la soufflerie en marche et appuyer sur AUTO.

Répartition de l'air

Appuyer sur le bouton correspondant au réglage souhaité. L'activation est signalée par l'allumage de la LED dans le bouton.

→ : vers la tête via les bouches d'aération réglables
: vers la tête par les bouches d'aération réglables et vers les pieds
: vers les espaces des jambes et vers le pare-brise
↓: vers le pare-brise, les vitres de porte avant et les pieds
: vers le pare-brise, les vitres de porte avant et la tête via les bouches d'aération réglables

Toutes les combinaisons sont possi- bles.

Pour revenir en mode Automatique : Appuyer sur AUTO.

Recyclage d'air automatique Ⓐ

Le système de recyclage de l'air automatique est doté d'un capteur de qualité d'air qui s'active automatiquement en cas de détection de gaz ambiants dangereux.

AUTO SYNC

Pour les enclencher, appuyer sur Ⓐ. L'activation est signalée par l'allumage de la LED dans le bouton.

Le système de recyclage de l'air automatique ne fonctionne que si le moteur tourne.

Attention

Le système de recyclage d'air réduit le renouvellement de l'air intérieur. En utilisation sans refroidissement, l'humidité de l'air augmente et les vitres peuvent se recouvrir de buée. On observe une

baisse de la qualité de l'air, ce qui peut se traduire par des signes de fatigue chez les passagers.

Désembuage et dégivrage

AUTO SYNC

• Appuyer sur 📌. L'activation est signalée par l'allumage de la LED dans le bouton.
• Régler la soufflerie à la vitesse désirée.
  Le mode Recyclage de l'air se coupe automatiquement. Le refroidissement A/C démarre.
• Activer la lunette arrière chauffante R.

Pour arrêter le désembuage et le dégivrage des vitres, appuyer à nouveau sur ### , puis sur AUTO et régler la vitesse de la soufflerie ou le commutateur de répartition d'air.

Un désembuage et un dégivrage activés peuvent empêcher les arrêts automatiques. Système Stop/Start 134.

Bouches d'aération

Bouches d'aération réglables

Au moins une des bouches d'aération doit être ouverte quand le refroidissement A/C fonctionne.

Pour ouvrir et fermer les bouches d'aération, tourner la molette horizontale vers la gauche ou la droite.

Ouvrir les bouches d'aération quand le commutateur de répartition de l'air se trouve sur ↗ ou ↗.

La mise en marche de la soufflerie augmente le débit d'air.

Pour réguler la température de l'air en sortie des bouches d'aération latérales, utiliser le commutateur de régulation de la température.

Régler la direction du flux d'air en faisant basculer et pivoter les lamelles.

Attention

Ne pas attacher d'objet aux lamelles des bouches d'aération. Risque de dommage et de blessure en cas d'accident.

Bouches d'aération fixes

D'autres bouches d'aération se trouvent sous le pare-brise, les vitres latérales et dans l'espace pour les jambes avant et arrière.

La zone sous les sièges avant ne doit pas être obstruée pour laisser l'air circuler jusqu'à l'espace pour les jambes des passagers arrière.

Maintenance

Prise d'air

Les entrées d'air dans le compartiment moteur, à l'extérieur devant le pare-brise, ne doivent pas être encombrées. Le cas échéant, enlever les feuilles, les saletés ou la neige.

Filtre à pollens

Filtration de l'air de l'habitacle

Un filtre à particules épure l'air de l'habitable des poussières, des suies, des pollens et des spores.

Filtre au charbon actif

En plus du filtre à particules, le filtre à charbon actif élimine les odeurs.

Fonctionnement normal de la climatisation

Pour assurer un fonctionnement toujours efficace, mettre en marche le système de refroidissement une fois par semaine pendant quelques minutes, quels que soient le temps ou la saison. Le refroidissement n'est pas possible quand la température extérieure est trop basse.

Service

Pour une performance optimale du refroidissement, il est recommandé de vérifier annuellement, à partir de la troisième année de mise en circulation du véhicule, le système de climatisation, y compris :

• test de fonctionnement et de pression
  • fonctionnement du chauffage
  • vérification de l'étanchéité

• contrôle des courroies d'entraînement

• nettoyage du condenseur et purge de l'évaporateur
  • contrôle des performances

Conduite et utilisation

Conseils de conduite .... 130

Conduite économique ...... 130

Contrôle du véhicule 131

Direction 131

Démarrage et utilisation .... 132

Rodage d'un véhicule neuf ..... 132

Positions de la serrure de contact 132

Démarrage du moteur ...... 132

Coupure d'alimentation en décélération .... 133

Système d'arrêt-démarrage ..... 134

Stationnement 136

Gaz d'échappement .... 137

Filtre à particules (pour diesel) 137

Catalyseur 138

AdBlue 139

Boîte automatique .... 144

Affichage de la transmission ... 144

Levier sélecteur 145

Mode Sport 145

Mode manuel 146

Programmes de conduite électronique .... 147

Défaillance 147

Coupure de courant .... 147

Boîte manuelle .... 148

Systèmes d'entraînement ..... 149

Transmission intégrale ..... 149

Freins 152

Antiblocage de sécurité ..... 152

Frein de stationnement ..... 153

Assistance au freinage ..... 154

Aide au démarrage en côte ..... 154

Systèmes de contrôle de conduite 154

Contrôle d'adhérence en descente .... 155

Correcteur d'assiette automatique .... 156

Systèmes d'assistance au conducteur 157

Régulateur de vitesse ...... 157

Aide au stationnement ..... 158

Carburant 160

Carburant pour moteurs diesel 160

Faire le plein 161

Consommation de carburant - Émissions de CO₂ 162

Attache-remorque 162

Informations générales ...... 162

Caractéristiques de conduite et conseils pour le remorquage .. 162

Emploi d'une remorque ..... 163

Dispositif d'attelage 164

Programme de stabilité de la remorque .... 166

Conseils de conduite

Conduite économique

Mode Économie de carburant

Le mode d'économie de carburant est une fonction qui permet d'optimiser la consommation de carburant. Il affecte par exemple le couple et la puissance du moteur, l'accélération et l'indication de changement de rapport.

Boîte manuelle

eco OK

Activation

Appuyer sur ECO sur le tableau de bord. L'activation est signalée par l'éclairage de la LED dans le bouton.

Désactivation

Appuyer à nouveau sur ECO. La diode du bouton s'éteint. Système Stop/Start ➔ 134.

Boîte automatique

Activer le mode Economie de carburant pour que la boîte de vitesses adapte les schémas de changement de vitesse de manière à réduire la consommation.

Activation

En mode Automatique, appuyer sur eco.

SPORT 800 Pak

Le témoin ECO s'allume dans le combiné d'instruments ➔ 96.

Les réglages de certains systèmes électroniques sont modifiés pour diminuer la consommation :

• le moteur réagit moins rapide- ment à la pédale d'accélérateur.

• le point de passage automatique au rapport supérieur est atteint plus vite et les points de passage au rapport inférieur sont retardés.

• la boîte de vitesses se verrouille au moteur à la vitesse du régulateur pour améliorer le rendement et augmenter la puissance et le couple.

• l'alimentation est coupée automatiquement plus rapidement pendant la décélération du véhicule. Coupure d'alimentation en décélération ➔ 133.

Ne pas utiliser le mode Economie de carburant en cas de traction de remorque, par exemple.

Désactivation

Appuyer à nouveau sur eco ; le témoin eco s'éteint dans le combiné d'instruments.

Contrôle du véhicule

Ne jamais rouler avec le moteur arrêté (sauf lors d'un Autostop)

De nombreux systèmes ne fonctionneront plus dans ce cas (p. ex. le servofrein, la direction assistée). Conduire de cette façon constitue un danger pour vous et pour les autres. Tous les systèmes fonctionnement pendant un Autostop, mais il y aura une réduction contrôlée de l'assistance à la direction assistée et la vitesse du véhicule est réduite.

Système Stop/Start ➔ 134.

Pédales

Afin d'empêcher le blocage de la pédale, la zone sous les pédales ne doit pas être recouverte d'un tapis.

Direction

Avertissement

Ne jamais laisser le volant en braquage à fond quand le véhicule se trouve en stationnement, car cela peut endommager la pompe de direction assistée.

Si la direction assistée est perdue parce que le moteur s'arrête ou en raison d'un dysfonctionnement du système, le véhicule peut être dirigé mais demande un effort plus important.

Direction assistée électrique

La direction assistée électrique ne contient pas de liquide de direction assistée. Une maintenance classique n'est pas nécessaire.

Remarque

Si le volant est tourné jusqu'en fin de course et maintenu dans cette position pendant longtemps, cela peut affecter l'assistance de la direction assistée. Si elle est utilisée pendant une durée prolongée, l'assistance de la direction assistée peut être réduite. L'utilisation normale de l'assistance de la direction assistée doit être rétablie lorsque le système refroidit.

Si la direction assistée est perdue en raison d'un dysfonctionnement du système, le véhicule peut être dirigé mais demande un effort plus important. Prendre contact avec un atelier. Témoin ⬤! ➔ 93.

Démarrage et utilisation

Rodage d'un véhicule neuf

Pendant les premiers déplacements, ne pas effectuer de freinage d'urgence inutile.

Au cours du premier trajet, de la fumée peut se former en raison de la cire et de l'huile qui s'évaporent du système d'échappement. Stationner le véhicule à l'air libre un moment après le premier trajet et éviter de respirer les vapeurs.

La consommation d'huile moteur et de carburant peut se révéler plus élevée et le processus de nettoyage du filtre à particules (pour diesel) peut avoir lieu plus souvent. L'Autostop peut être interrompu afin de permettre le chargement de la batterie.

Filtre à particules pour diesel ➔ 137.

Positions de la serrure de contact

LOCK : Contact coupé

ACC : Blocage de direction dé-verrouillé, contact coupé

ON : Contact mis, pour moteur diesel : préchauffage

START : Démarrer

Maintenance du blocage de direction

Retirer la clé du commutateur d'allumage et tourner le volant jusqu'à ce qu'il s'engage.

Danger

Ne jamais retirer la clé du contacteur d'allumage en roulant, car ceci provoquerait un blocage du volant de direction.

Démarrage du moteur

Boîte manuelle : utiliser les pédales d'embrayage et de frein.

Boîte automatique : actionner la pédale de frein et déplacer le levier sélecteur en position P ou N.

Ne pas actionner la pédale d'accélérateur.

Moteurs diesel : tourner la clé en position ON pour le préchauffage jusqu'à ce que le témoin 00 s'éteigne 94.

Tourner brièvement la clé en position START et la relâcher. La clé revient automatiquement à la position ON.

Avant de redémarrer ou pour arrêter le moteur, ramener la clé de contact en position LOCK.

Les tentatives de démarrage ne doivent pas durer plus de 15 secondes. Si le moteur ne démarre pas, attendre 10 secondes avant de répéter la procédure de démarrage.

Le régime accéléré du moteur revient automatiquement à un régime de ra-lenti normal quand la température du moteur augmente. Rouler à vitesse modérée, en particulier par temps froid, jusqu'à ce que le moteur ait atteint une température de fonctionnement normale.

Pendant un Autostop, enfoncer la pédale d'embrayage pour démarrer le moteur.

Système Stop/Start ➔ 134.

Démarrage du véhicule à basses températures

Par temps extrêmement froid, c'est-à-dire en dessous de -20 °C, il faudra peut-être lancer le moteur pendant 30 secondes avant qu'il démarre.

Passer la clé en position START et la maintenir jusqu'à ce que le moteur démarre. Les tentatives de démarrage ne doivent pas durer plus de 30 secondes. Si le moteur ne démarre pas, attendre 10 secondes avant de répéter la procédure de démarrage.

Vérifier que l'huile moteur possède une viscosité correcte, que le carburant utilisé est le bon, que le véhicule est révisé régulièrement et que la batterie est suffisamment chargée.

Réchauffement du moteur turbo

Au démarrage, le couple moteur disponible peut être limité pendant un court moment, en particulier lorsque la température du moteur est basse. La limitation permet au système de lubrification d'assurer la protection totale du moteur.

Coupure d'alimentation en décélération

L'alimentation en carburant est automatiquement coupée en décélération, c'est-à-dire quand le véhicule roule et qu'un rapport est engagé, mais que la pédale d'accélérateur est relâchée.

Système d'arrêt-démarrage

Le système Stop/Start permet d'économiser du carburant et de réduire les émissions à l'échappement. Lorsque les conditions le permettent, il coupe le moteur dès que le véhicule est à l'arrêt ou à faible vitesse, par exemple, devant un feu rouge ou dans un bouchon. Il redémarre automatiquement le moteur dès que le conducteur actionne la pédale d'embrayage. Grâce à un capteur de batterie de véhicule, la fonction Autostop n'est exécutée que si la batterie du véhicule est suffisamment chargée pour assurer le redémarrage.

Activation

Le système Stop/Start est disponible dès que le moteur démarre, le véhicule prend la route et que les conditions décrites dans cette section sont remplies.

Désactivation

eco OK

Pour désactiver le système Stop/Start manuellement, appuyer sur ECO. La désactivation est signalée par l'extinction de la LED dans le bouton.

Mode d'économie de carburant → 130.

Autostop

Lorsque le véhicule roule à faible vitesse ou à l'arrêt, activer l'Autostop comme suit :

• Enfoncer la pédale d'embrayage
- mettre le levier de vitesses au point mort
- relâcher la pédale d'embrayage Le moteur sera coupé pendant que le contact reste mis.

La fonction Autostop est indiquée par l'aiguille à la position AUTOSTOP dans le compte-tours.

Pendant un Autostop, le fonctionnement du chauffage, de la direction assistée et du freinage est maintenu.

La climatisation peut interrompre ou non le système d'arrêt-démarrage en fonction des performances du refroidissement.

Avertissement

L'assistance de la direction peut être réduite pendant un Autostop.

Conditions pour un Autostop

Le système Stop/Start vérifie si toutes les conditions suivantes sont remplies.

• Le système Stop/Start n'est pas désactivé manuellement,
  • le capot est complètement fermé,
• la porte du conducteur est fermée ou la ceinture de sécurité du conducteur est bouclée,

• la batterie du véhicule est suffisamment chargée et en bon état,
  • le moteur est chaud,

• la température de liquide de refroidissement du moteur n'est pas trop élevée ou trop basse,

• la température de gaz d'échappement n'est pas trop élevée, par exemple après avoir conduit le véhicule avec une charge de moteur élevée,
• la température ambiante n'est pas trop basse,
• la fonction de dégivrage n'est pas activée,
• le système de climatisation n'empêche pas un arrêt moteur,
• la dépression de frein est suffisante,
• la fonction d'autonettoyage du filtre à particules pour diesel n'est pas activée,
• le véhicule a roulé depuis le dernier Autostop.

Sinon, l'Autostop sera interrompu.

Certains réglages du système de climatisation peuvent empêcher un Autostop. Se reporter au chapitre Climatisation pour obtenir des informations plus détaillées 123.

La fonction Autostop peut être inter-rompue immédiatement après la conduire sur une autoroute.

Rodage d'un véhicule neuf ➔ 132.

Protection contre le déchargement de la batterie du véhicule

Pour assurer le redémarrage fiable du moteur, le système d'arrêt-démarrage intègre plusieurs fonctions de protection contre la décharge de la batterie du véhicule.

Redémarrage du moteur par le conducteur

Enfoncer la pédale d'embrayage pour redémarrer le moteur.

Le démarrage du moteur est indiqué par l'aiguille sur la position de ralenti dans le compte-tours.

Si le levier sélecteur est déplacé hors du point neutre sans actionner la pédale d'embrayage au préalable, le témoin s'allume.

Témoin ↘ 96.

Redémarrage du moteur par le système Stop/Start

Le levier sélecteur doit être en position neutre pour qu'un redémarrage automatique soit possible.

Si l'une des conditions suivantes se produit pendant un Autostop, le système Stop/Start redémarrera automatiquement le moteur.

• Le système Stop/Start est désactivé manuellement,
  • le capot est ouvert,
• la ceinture de sécurité du conducteur n'est pas attachée et la porte du conducteur est ouverte,
• la température du moteur est trop basse,
• le niveau de charge de la batterie du véhicule est inférieur au niveau défini,
• la dépression de frein est insuffisante,
• le véhicule est conduit au moins à une vitesse de marche à pied,

• la fonction de dégivrage est activée,

• le système de climatisation demande le démarrage du moteur.

• la climatisation est enclenchée manuellement.

Si un accessoire électrique, un lecteur CD portable par exemple, est branché sur la prise de courant, une brève chute de tension au redémarrage peut être perçue.

Stationnement

Attention

• Ne pas stationner le véhicule au-dessus d'un sol facilement inflammable. En effet, le sol pourrait s'enflammer en raison de températures élevées du système d'échappement.
• Toujours serrer le frein de stationnement électrique.
  Tirer le commutateur (P).
  Le frein de stationnement électrique est serré lorsque le témoin (P) s'allume 91.

Pour un serrage maximal, par exemple en cas de stationnement avec une remorque ou dans une pente, tirer deux fois le bouton (P).

• Arrêter le moteur.
• Lorsque le véhicule est sur une route plane ou en côte, engager la première ou déplacer le levier sélecteur sur P avant de retirer la clé de contact. Dans une côte, diriger les roues avant à l'opposé de la bordure du trottoir.

Lorsque le véhicule est sur une descente, engager la marche arrière ou déplacer le levier sélecteur sur P avant de retirer la clé de contact. Diriger les roues avant vers la bordure du trottoir.

- Fermer les vitres et le toit ouvrant.

- Tourner la clé de contact sur LOCK, pousser la clé dans le commutateur d'allumage et la retirer.

Sur les véhicules à boîte automatique, appuyer sur la pédale de frein et passer sur P avant d'enfoncer la clé dans le contacteur et de la retirer.

Tourner le volant jusqu'à ce que le blocage de la direction s'enclenche (antivol).

- Verrouiller le véhicule en appuyant sur == au niveau de la télécommande radio ⇒ 22. Activer l'alarme antivol ⇒ 26.

Gaz d'échappement

Danger

Les gaz d'échappement contiennent du monoxyde de carbone incolore et inodore mais néanmoins nocif. Danger de mort en cas d'inhalation.

Si des gaz d'échappement pénè- trent dans l'habitacle, ouvrir les vitres. Faire remédier à la cause de la défaillance par un atelier.

Éviter de rouler avec le coffre ouvert car des gaz d'échappement pourraient pénétrer dans le véhicule.

Témoin de dysfonctionnement ↩ 90.

Filtre à particules (pour diesel)

Le système de filtre à particules pour diesel filtre les particules de suie nocives dans les gaz d'échappement du moteur. Le système dispose d'une

fonction d'autonettoyage qui s'effectue automatiquement en roulant et sans avertissement.

Le filtre est nettoyé régulièrement par combustion à haute température des particules de suie retenues. Ce procédé se fait automatiquement dans certaines conditions de conduite et peut durer plus de 15 minutes. L'Autostop n'est pas disponible et la consommation de carburant peut être plus importante pendant cette période. Le développement de fumées et d'odeur est normal.

Dans certaines conditions de conduite, par exemple en cas de petits trajets, le système ne peut pas se nettoyer automatiquement.

Si le nettoyage du filtre est requis et si les conditions de circulation antérieures n'ont pas permis un nettoyage automatique, le témoin ➕ 94 l'indique.

- s'allume et un signal sonore est émis, lorsque le filtre à particules (pour diesel) est plein. Lancer le processus de nettoyage dès que possible.

- clignote quand le filtre à particules pour diesel a atteint son niveau de remplissage maximal. Lancer immédiatement le processus de nettoyage pour éviter d'endommager le moteur. Un signal sonore retentit toutes les 3 minutes jusqu'à la fin du processus de nettoyage.

Processus de nettoyage

Pour activer le processus de nettoyage, continuer à rouler et garder un régime moteur supérieur à 2 000

tours min ^-1 . Si nécessaire, rétrograder. Le nettoyage du filtre à particules pour diesel est alors lancé.

Si le témoin du combiné d'instruments 📋 s'allume aussi quand le moteur tourne, le filtre à particules (pour diesel) est peut-être défaillant ➔ 90. Le nettoyage n'est pas possible, demander immédiatement l'aide d'un atelier.

Avertissement

Si le processus de nettoyage est interrompu, il y a un risque de provoquer de graves dégâts au moteur.

Le nettoyage s'opère plus rapidement lorsque le régime et la charge du moteur sont élevés.

Ne pas éteindre le moteur tant que le processus de nettoyage n'est pas terminé. Cela est indiqué par le témoin ➕ éteint.

Catalyseur

Le catalyseur réduit la quantité de substances nocives dans les gaz d'échappement.

Avertissement

Des qualités de carburant autres que celles mentionnées ➔ 223 pourraient endommager le catalyseur ou les composants électroniques.

Le carburant non brûlé surchauffe et endommage le catalyseur. Il faut donc éviter d'utiliser excessivement le démarreur, de rouler jusqu'à ce que le réservoir soit vide et de démarrer le moteur en poussant le véhicule ou en le remorquant.

En cas de ratés, de fonctionnement irrégulier du moteur, de réduction des performances du moteur ou d'autres problèmes inhabituels, faire remédier à la cause de la défaillance dès que

possible. En cas d'urgence, il est possible de continuer à rouler pendant une brève période, à faible régime et à vitesse réduite.

Témoin de dysfonctionnement ↩ 90.

AdBlue

Remarques générales

La méthode de réduction catalytique sélective (BlueInjection) consiste à réduire considérablement les oxydes d'azote dans les émissions de gaz échappement. Cette méthode est atteinte en injectant un fluide d'échappement diesel (DEF) dans le système d'échappement.

La désignation de ce fluide est AdBlue ®. Il s'agit d'un fluide non toxique, ininflammable, incolore et inodore composé de 32 % d'urée et de 68 % d'eau.

Remarque

AdBlue® est une marque déposée de Verband der Automobilindustrie e.V. (VDA).

Attention

Éviter tout contact d'AdBlue avec les yeux ou la peau.

En cas de contact avec les yeux ou la peau, rincer à l'eau.

Avertissement

Éviter tout contact de la peinture avec l'AdBlue.

En cas de contact, rincer à l'eau.

AdBlue gèle à une température d'environ -11 °C. Étannt donné que le véhicule est équipé d'un système de préchauffage d'AdBlue, la réduction des émissions à basses températures est assurée. Le système de préchauffage d'AbBlue fonctionne automatiquement.

Avertissements de niveau

La consommation d'AdBlue est d'environ 0,7 litre par 1 000 km et dépend du style de conduite.

AdBlue range: 2400 km

Si le niveau d'AdBlue chute en dessous d'une certaine valeur, un avertissement de niveau (par ex. « AdBlue restant : 2 400 km ») s'affiche dans le centre d'informations du conducteur ➔ 98, situé au centre du combiné d'instruments.

Remplir le réservoir avec un volume minimum de 10 litres d'AdBlue dès que possible. Se reporter à la section « Remplissage d'AdBlue » ci-après.

La conduite est possible sans restrictions.

Sans appoint d'AdBlue avant une certaine distance, d'autres avertissements de niveau s'affichent au centre d'informations du conducteur en fonction du niveau d'AdBlue actuel.

Les demandes suivantes de remplissage d'AdBlue, puis l'annonce du blocage de tout redémarrage du moteur sont affichées au centre d'informations du conducteur.

Remarque

Ces restrictions sont réglementaires.

Engine restart prevented in: 900 km

Pour une autonomie d'AdBlue de 900 km, les messages d'avertissement suivants sont affichés en alternance sur le centre d'informations du conducteur :

• Niveau d'AdBlue bas, remplir maintenant
  • Redémarrage du moteur impossible dans 900 km

En outre, le témoin clignote en continu et un signal sonore retentit quatre fois toutes les trois minutes.

Redémarrages du moteur bloqués

Avant l'interdiction de redémarrage du moteur, les messages d'avertissement suivants sont alternativement affichés au centre d'informations du conducteur :

• AdBlue vide, remplir maintenant
• Impossible de redémarrer le moteur

Ces messages indiquent qu'après la coupure du contact, tout redémarrage du moteur sera bloqué.

En outre, le témoin clignote en continu et un signal sonore retentit quatre fois toutes les trois minutes.

Après avoir bloqué tout redémarrage du moteur, un message d'avertissement (par ex. « Remplir d'AdBlue pour démarrer le véhicule ») s'affiche au centre d'informations du conducteur pour rappeler au conducteur que le niveau d'AdBlue est insuffisant.

Pour être en mesure de redémarrer le moteur, le réservoir doit être rempli avec au minimum 10 litres d'AdBlue.

Avertissements concernant un niveau d'émissions élevé

Si les émissions d'échappement dépassent une certaine valeur, des avertissements, semblables aux avertissements d'autonomie décrits ci-dessus, seront affichés au centre d'informations du conducteur.

Les demandes de vérification du système d'échappement, puis l'annonce du blocage de tout redémarrage du moteur sont affichées au centre d'informations du conducteur.

Remarque

Ces restrictions sont réglementaires.

Prendre contact avec un atelier dès que possible.

Remplissage d'AdBlue

AdBlue® i

Avertissement

N'utiliser que l'AdBlue conforme aux normes européennes DIN 70 070 et ISO 22241-1.

Ne pas utiliser d'additifs.

Ne pas diluer l'AdBlue.

Autrement, le système de réduction catalytique sélective pourrait être endommagé.

Remarque

Si l'AdBlue doit être rempli à des températures très basses, l'appoint d'AdBlue peut ne pas être détecté par le système. Dans ce cas, garer le véhicule dans un espace où la température ambiante est plus élevée, jusqu'à ce que l'AdBlue soit liquéfié.

Remarque

Si le démarrage du moteur est bloqué en raison d'un niveau d'AdBlue bas, nous recommandons d'ajouter un volume minimum de 10 litres d'AdBlue lors de l'appoint. Éviter les petits appoints (par exemple de moins de 5 litres), sans quoi le système pourrait ne pas détecter l'appoint.

Remarque

Lors du dévissage du capuchon de protection du goulot de remplissage, des vapeurs d'ammoniac peuvent s'échapper. Ne pas inhaler car les vapeurs ont une odeur âcre. Les vapeurs ne sont pas nocives par inhalation.

Le véhicule doit être garé sur une surface plane.

Le goulot de remplissage d'AdBlue se trouve sur le pare-chocs arrière, du côté gauche du véhicule.

Danger

Véhicules avec système d'arrêt-démarrage : Le moteur doit être coupé et la clé de contact retirée pour éviter tout risque de redémarrage automatique du moteur par le système.

Capacités de remplissage ➔ 227.

Station-service

Danger

Lors de l'appoint d'AdBlue, respecter les prescriptions d'utilisation et de sécurité de la station-service.

1. Couper le moteur et extraire la clé de la serrure de contact.
2. Dégager le couvercle à l'aide d'un tournevis adéquat et l'enlever.

1. Dévisser le bouchon du goulot de remplissage dans le sens antihoraire.

1. Insérer complètement la buse de la pompe dans le goulot de remplissage et mettre en route.
2. Une fois le plein effectué, replacer le bouchon et tourner dans le sens horaire jusqu'à ce qu'il soit engagé.
3. Remettre le capot en place.

Réservoir d'AdBlue

Remarque

N'utiliser que les réservoirs d'AdBlue conçus pour le remplissage afin d'empêcher un trop-plein d'AdBlue. En outre, les vapeurs du réservoir sont capturées dans le réservoir et n'émergent pas.

Remarque

Étant donné qu'AdBlue a une longévité limitée, vérifier la date d'expiration avant l'appoint.

1. Couper le moteur et extraire la clé de la serrure de contact.
2. Dégager le couvercle à l'aide d'un tournevis adéquat et l'enlever.

1. Dévisser le bouchon du goulot de remplissage dans le sens antihoraire.

1. Fixer l'adaptateur (situé dans la boîte à gants) sur le goulot de remplissage.
2. Ouvrir réservoir d'AdBlue.
3. Monter une extrémité du flexible sur réservoir et visser l'autre extrémité sur l'adaptateur de goulot de remplissage.
4. Lever réservoir jusqu'à ce qu'il soit vide.
5. Dévisser le flexible de l'adaptateur du goulot de remplissage.
6. Déposer l'adaptateur et le replacer dans son boîtier de la boîte à gants.
7. Monter le capuchon protection et le tourner dans le sens des aiguilles d'une montre jusqu'à ce qu'il s'enclenche.
8. Remettre le capot en place.

Remarque

Mettre le réservoir d'AdBlue et le flexible au rebut conformément aux exigences environnementales.

Remarque

Si le remplissage d'AdBlue n'est pas détecté, conduire sans s'arrêter pendant 10 minutes en maintenant une vitesse supérieure à 20 km/h.

Si le remplissage d'AdBlue est correctement détecté, l'avertissement de niveau d'AdBlue disparaîtra.

Si le remplissage d'AdBlue n'est pas détecté quelques instants après avoir fait tourner le moteur, prendre contact avec un atelier.

Remarque

Si le remplissage a été inférieur à 10 litres d'AdBlue au cours des 2 dernières années, le liquide restant doit être changé, car la longévité de l'AdBlue est limitée. Prendre contact avec un atelier.

La méconnaissance peut entraîner des dommages au niveau du système de réduction catalytique sélective.

Bouchon de remplissage

Utiliser uniquement des bouchons de remplissage d'origine. Le réservoir d'AdBlue est doté d'un bouchon spécial.

Défaillance

Si le système détecte une anomalie de fonctionnement, le témoin s'allume et un signal sonore d'avertissement. Prendre immédiatement contact avec un atelier.

Un message correspondant peut apparaître dans le centre d'informations du conducteur ➔ 98.

Boîte automatique

La boîte automatique permet un passage de vitesse automatique (mode automatique) ou un passage de vitesse manuel (mode manuel).

Affichage de la transmission

L'affichage de transmission est présenté dans le centre d'informations du conducteur 98, situé au centre du combiné d'instruments.

Le mode ou rapport sélectionné est indiqué sur l'affichage de transmission.

P : Position de stationnement

R : Marche arrière

N : Neutre (point mort)

D : Position Drive (conduite) (mode automatique)

1-6 : Rapport engagé en mode manuel

Levier sélecteur

P : position de stationnement, les roues sont bloquées, à n'engager que si le véhicule est à l'arrêt et que le frein de stationnement électrique est serré
R : marche arrière, à n'engager que si le véhicule est à l'arrêt
N : point mort ou ralenti
D : position Drive (conduite) (mode automatique avec tous les rapports)

Le levier sélecteur est verrouillé en positions P et N et ne peut bouger que si le contact est mis et que l'on appuie sur la pédale de frein.

Pour engager le levier en P ou R, appuyer sur le bouton de déverrouillage.

Ne jamais passer sur P ou R quand le véhicule roule.

Le moteur ne peut démarrer que si le levier est en position P ou N. Appuyer sur la pédale de frein ou serrer le frein de stationnement électrique avant de démarrer.

Ne pas accélérer pendant le changement de vitesse. Ne jamais actionner en même temps la pédale d'accélérateur et la pédale de frein.

Une fois un rapport sélectionné, le véhicule démarre lentement quand on relâche la pression sur la pédale de frein.

Frein moteur

Pour utiliser le frein moteur, rétrograder à temps en cas de conduite en pente - voir Mode manuel.

L'utilisation de l'effet de frein moteur, au lieu de recourir au frein de service dans les descentes, permet de prolonger la durée de vie des freins.

Désenlisement du véhicule

La fonction de désenlisement n'est autorisée que si le véhicule est prisonnier d'eau, de glace, de sable, de boue, de neige ou tombé dans un trou. Déplacer le levier sélecteur entre D et R de manière répétée tout en enfonçant légèrement la pédale de l'accélérateur quand un rapport est engagé. Ne pas emballer le moteur et éviter toute accélération brusque.

Si la répétition à plusieurs reprise de cette manœuvre ne libère pas le véhicule, il faut le faire remorquer 211.

Stationnement

Serrer le frein de stationnement électrique et passer sur P.

La clé de contact ne peut être retirée que lorsque le levier sélecteur est en position P.

Mode Sport

La suspension et la direction deviennent plus dures et offrent un meilleur contact avec la chaussée. Le moteur

réagit plus rapidement aux mouvements de la pédale d'accélérateur. Le changement automatique des vitesses est également plus réactif.

Le mode Sport peut avoir un impact négatif sur les économies de carburant du véhicule. Utiliser si possible le mode normal.

Remarque

Le mode Sport peut être indisponible si le niveau de charge de la batterie du véhicule est trop bas.

Activation

Appuyer sur SPORT pour passer en mode Sport.

P I 20 30 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Le témoin SPORT s'allume dans le combiné d'instruments ➔ 92.

Désactivation

Appuyer à nouveau sur SPORT pour retourner en mode normal. Le témoin SPORT s'éteint.

Mode manuel

Déplacer le levier sélecteur de la position D vers la gauche puis vers l'avant ou l'arrière.

• : Passage au rapport supérieur.
  — : Passage au rapport inférieur.

Basculer le levier sélecteur dans la direction appropriée. Il revient ensuite au centre.

Le changement de vitesse en mode manuel peut être effectué tout en accélérant. Si le régime moteur est trop

bas, la boîte de vitesses passe automatiquement à un rapport inférieur, même en mode manuel, pour empêcher le moteur de caler.

Si un rapport supérieur est engagé à trop faible vitesse ou un rapport inférieur à trop haut régime, aucun changement de vitesse n'a lieu.

En mode manuel, la boîte de vitesses ne passe pas automatiquement à un rapport supérieur à régime moteur élevé.

Les rapports peuvent être « sautés » par des déplacements répétés du levier sélecteur et séparés de brefs intervalles.

Après un arrêt, la 1ère est automatiquement sélectionnée. En cas de démarrage sur des surfaces glissantes, basculer le levier sélecteur vers l'avant pour passer la 2ème.

Pour revenir en position de conduite D, repasser le levier sélecteur vers la droite.

Programmes de conduite électronique

- Après un démarrage à froid, le programme de température de service amène rapidement le catalyseur à la température nécessaire en augmentant le régime moteur.

Kickdown

En modes automatique et manuel, appuyer à fond sur la pédale d'accélérateur fait passer la boîte de vitesse à un rapport inférieur en fonction du régime moteur. La pleine puissance du moteur est disponible pour accélérer.

Mode d'économie de carburant → 130.

Défaillance

En cas de défaillance de la boîte automatique, le témoin 📋 s'allume dans le combiné d'instruments ➔ 90. Un changement de rapport automatique peut être plus brutal que normalement ou, en cas de grave problème, être totalement impossible. Faire re-médier à la cause du problème par un atelier.

L'allumage du témoin dans le combiné d'instruments quand le moteur tourne peut signaler une défaillance de l'électronique de boîte de vitesses 91. L'électronique passe au programme de fonctionnement d'urgence, la consommation de carburant risque d'augmenter et le véhicule pourra perdre de sa maniabilité. Prendre contact avec un atelier.

Coupure de courant

L'embrayage reste engagé si la batterie du véhicule est déchargée et qu'un rapport a été sélectionné. Il est impossible de bouger le véhicule. Il est impossible de sortir le levier de la position P ou N.

Si la batterie est déchargée, effectuer le démarrage par câble ➔ 209.

Si la batterie n'est pas à l'origine de la défaillance, débloquer le levier sélecteur :

1. Couper le contact et retirer la clé.

2. Enfoncer la pédale de frein et la maintenir enfoncée.

1. Appuyer sur le bouton de déverrouillage du verrou de changement de vitesse et le maintenir enfoncé.
2. Passer en position Neutre (point mort) (N).
3. Remettre l'habillage de garniture en place.
4. Démarrer le moteur et passer le rapport choisi.

Faire corriger la cause de la coupure de courant par un atelier.

Boîte manuelle

Pour engager la marche arrière, le véhicule étant arrêté, attendre

3 secondes après avoir enfoncé la pédale d'embrayage et engager le rapport.

Si le rapport ne s'engage pas, amener le levier au point mort, relâcher la pédale d'embrayage puis débrayer à nouveau ; réessayer de passer la marche arrière.

Ne pas laisser patiner l'embrayage inutilement.

Lors de la manœuvre, enfoncer la pédale d'embrayage à fond. Ne pas utiliser la pédale comme repose-pied.

Avertissement

Il n'est pas recommandé de conduire en gardant la main sur le levier sélecteur.

Mode d'économie de carburant ⇨ 130.

Systèmes d'entraînement

Transmission intégrale

La transmission intégrale s'active quand cela est nécessaire, automatiquement et sans intervention du conducteur. En fonction de l'environnement de conduite, le véhicule passe de la traction avant à la transmission intégrale pour renforcer sa force de traction et sa stabilité.

Si les roues avant commencent à patiner, les roues arrière vont automatiquement commencer à entraîner le véhicule correctement. Un couple plus important est transféré aux roues qui présentent la meilleure adhérence de sorte que le véhicule bénéficie d'une tenue de route optimale à tout moment. Il peut y avoir un léger bruit d'engagement en cas d'usage intensif.

Outre le fait de pouvoir utiliser le véhicule en tout-terrain, ce système permet également au véhicule d'être conduit sur des routes normales sans usure excessive des pneus et du train roulant et sans dégradation de la tenue de route.

Vérifier que les pneus (y compris la roue de secours) sont gonflés à la pression adéquate 228 et adaptés à l'état de la route. Pour une performance optimale du système, les pneus du véhicule ne devraient pas présenter des degrés d'usure différents.

Si le témoin du combiné d'instruments 🚗 clignote pendant la conduite, la transmission intégrale est temporairement désactivée. Si 🚗 clignote en permanence, le système est défaillant. Se rendre dans un atelier.

Témoin de transmission intégrale 92.

Conduite sur route

La traction accrue des véhicules dotés d'une transmission intégrale permet de mieux maîtriser la conduite sur les routes difficiles, en particulier en cas de couche épaisse de neige et de verglas. Mais les véhicules à

transmission intégrale ne sont pas « anti-patinage » et ce dispositif ne réduit pas les distances de freinage.

Les véhicules à transmission intégrale ont un centre de gravité plus haut que les autres. Toujours aborder les virages à la bonne vitesse. Ne pas prendre les virages aussi vite qu'avec un véhicule classique. Les vents latéraux forts peuvent perturber la direction normale du véhicule. Conduire plus lentement en cas de fort vent latéral.

Conduite tout-terrain

• Éviter les objets formant saillie (tels que les pierres ou les souches) car ils pourraient endommager le soubassement et les pneus de votre véhicule.
• Tester les freins après avoir traversé de la boue afin d'évacuer celle-ci des surfaces de freinage.
• Tenir fermement le volant à deux mains sur les terrains accidentés. La configuration du terrain peut provoquer un mouvement rapide et inattendu du volant.

La garde au sol, l'angle ventral, l'angle d'attaque et de fuite et la profondeur de gué doivent être pris en compte, notamment en montagne et lors de passage de gué, afin d'éviter que le véhicule ne soit coincé et éventuellement endommagé.

Dimensions du véhicule ↩ 225.

Remorquage du véhicule ➔ 211.

Rouler dans l'eau

Ne pas dépasser la profondeur de gué maximale ➔ 225.

Contrôler la profondeur de l'eau ; choisir les angles d'attaque et de départ les plus faibles avant d'entrer dans l'eau. Maintenir un régime moteur constant pour empêcher l'eau de pénétrer dans le circuit d'échappement, mais ne pas dépasser 5 km/h pour éviter les éclaboussures.

Conduire dans le sens du courant si possible et pas l'inverse. S'il faut avancer à contre-courant, essayer de rouler de biais de manière à que le coin avant du véhicule empêche l'eau de pénétrer dans le compartiment

moteur. Éviter les éclaboussures d'eau : si le système d'allumage est mouillé, le moteur peut caler.

Éviter que de l'eau ne pénètre dans le système d'admission d'air ➔ 128. Si de l'eau pénètre dans le système d'admission d'air, le grippage du moteur peut entraîner d'importants frais de réparation.

Tester les freins après avoir quitter l'eau : des freins mouillés sont moins efficaces que des freins secs. Effectuer les opérations d'entretien pour le passage à gué, notamment les contrôles de pollution d'eau à la première occasion.

Contrôles d'entretien après passage à gué

Vérifier si de l'eau a pénétré dans les composants suivants :

• Cartouche de filtre à air
• Moteur
• Boîte de vitesses
• Essieux
• Intérieur du véhicule

• Réservoir de liquide de frein

Remplacer toute huile de lubrification ou tout fluide hydraulique ayant une apparence laiteuse, laquelle indique une contamination par de l'eau.

Nettoyage

Nettoyer convenablement le véhicule et dès que possible après la conduite en tout-terrain.

Ne pas laisser la boue sécher sur quelle partie que ce soit du véhicule car elle deviendrait abrasive et pourrait endommager la peinture, les vitres, les joints, les roulements et les composants du circuit de freinage. L'accumulation de boue peut entraver fortement la circulation de l'air dans les pièces mécaniques et provoquer des surchauffes localisées et la défaillance de certaines pièces, en particulier dans le compartiment moteur.

Vérifier que le faisceau de radiateur et la zone comprise entre le radiateur et le refroidisseur d'air de suralimentation/ d'huile (si présent) soient gardés propres pour permettra une circulation correcte de l'air de refroidissement. Contrôler que les faisceaux de radiateur et de refroidisseur ne soient pas obstrués (sable, boue, etc.).

Contrôler la sculpture des pneus.

Nettoyer et contrôler les pièces mécaniques du véhicule, en particulier les zones suivantes :

• Arbres de transmission, y compris les soufflets
• Étriers de frein avant, garnitures et disques
• Suspension avant
• Soufflets d'étanchéité de four-chette d'embrayage
• Étriers de frein arrière, garnitures et disques
• Suspension arrière
• Réservoir à carburant et la protection inférieure
• Reniflards, essieux et réservoir à carburant
• Valve de détection de charge
• Boîte de transfert et protection inférieure
• Carter d'huile moteur et protection inférieure

Observer ce qui suit :

• Ne pas projeter de l'eau sous pression directement sur les joints du véhicule
• Démonter les roues pour retirer toute la boue et les gravillons des étriers de frein et pour vérifier l'usure des garnitures de frein
• Les surfaces situées sur le haut des protections inférieures doivent être nettoyées des gravillons et des pierres afin de ne pas endommager le carter d'huile moteur et le réservoir à carburant

Freins

Le système de freinage possède deux circuits indépendants l'un de l'autre.

Si un circuit de freinage est défaillant, le véhicule peut toujours être freiné grâce à l'autre circuit de freinage. Toutefois, le freinage n'est obtenu qu'en enfonçant la pédale de frein fermement. Un effort nettement supérieur doit être exercé. La distance de freinage est plus longue qu'habituellement. Prendre contact avec un atelier avant de poursuivre votre déplacement.

Quand le moteur ne tourne pas, l'assistance du servofrein disparaît une fois que la pédale de frein a été actionnée une ou deux fois. Le freinage n'est pas réduit, mais il nécessite une force beaucoup plus grande. Il est particulièrement important de garder cela à l'esprit quand le véhicule est remorqué.

Témoin Ⓔ 91.

Antiblocage de sécurité

L'antiblocage de sécurité (ABS) empêche que les roues ne se bloquent.

Dès qu'une roue a tendance à bloquer, l'ABS module la pression de freinage de la roue incriminée. Le véhicule puisse toujours être dirigé, même en cas de freinage d'urgence.

La régulation ABS est identifiable à la pulsation de la pédale de frein et au bruit du processus de régulation.

Afin d'obtenir un freinage optimal, enfoncer la pédale de frein à fond pendant toute la durée du freinage malgré la pulsation de la pédale de frein. Ne pas réduire la pression sur la pédale.

Après le démarrage, le système procède à un autotest éventuellement audible.

Témoin (ABS) 92.

Défaillance

Attention

En cas de défaillance de l'ABS, les roues peuvent avoir tendance à se bloquer en cas de freinage brutal. Les avantages de l'ABS ne sont plus disponibles. Lors d'un freinage brutal, le véhicule ne peut plus être dirigé et peut déraper.

Vous pouvez continuer à rouler prudemment. Faire remédier à la cause du problème par un atelier.

Frein de stationnement

Frein de stationnement électrique

Serrage quand le véhicule est à l'arrêt

Tirer le commutateur Ⓗ, le frein de stationnement électrique se serre automatiquement avec une force adéquate. Pour un serrage maximal, par exemple en cas de stationnement avec une remorque ou dans une pente, tirer deux fois le bouton Ⓗ.

Le frein de stationnement électrique peut toujours être actionné, même avec le contact coupé.

Ne pas actionner le frein de stationnement électrique trop souvent quand le moteur ne tourne pas, car cela déchargera la batterie.

Avant de quitter le véhicule, vérifier l'état du frein de stationnement électrique.

Témoin Ⓓ 91.

Desserrage

Mettre le contact. Maintenir la pédale de frein enfoncée, puis pousser sur le commutateur (P).

Si la pédale de frein n'est pas enfoncée lors de la tentative de desserrage du frein de stationnement électrique, un signal sonore retentit et le témoin

s'allume dans le combiné d'instruments 96.

Aide au démarrage

Quand le moteur tourne, sélectionner un rapport de marche avant (boîte manuelle) ou passer en position D (boîte automatique), puis appuyer sur la pédale d'accélérateur desserre automatiquement le frein de stationne-

ment électrique. Cela n'est pas possible si l'on tire simultanément sur le commutateur (P).

Cette fonction facilite aussi le démarrage en côte.

Des démarrages en trombe peuvent réduire la durée de vie des pièces d'usure.

Freinage dynamique en roulant

Quand le véhicule roule et que le commutateur Ⓓ est toujours tiré, un signal sonore d'avertissement retentit et le frein de stationnement électrique fait décélérer le véhicule, mais ne l'arrête pas.

Dès que le commutateur (P) est relâché, le freinage dynamique s'arrête.

Défaillance

Le témoin ☎ signale une défaillance du frein de stationnement électrique 92.

En cas de défaillance, pour appliquer le frein de stationnement électrique : tirer sur le commutateur (P) et le maintenir dans cette position pendant

quelques secondes. Si le témoin (P) s'allume, le frein de stationnement électrique est correctement serré.

Pour desserrer le frein de stationnement électrique : pousser sur le commutateur (P) et le maintenir enfoncé pendant quelques secondes. Si le témoin (P) s'éteint, le frein de stationnement électrique est correctement desserré.

Si le témoin Ⓓ clignote : le frein de stationnement électrique n'est pas totalement serré ou desserré. Si Ⓓ clignote en continu alors que le contact est mis, appuyer sur la pédale de frein, desserrer le frein de stationnement électrique et essayer à nouveau de le serrer.

Si Ⓓ continue à clignoter, ne pas conduire le véhicule. Si nécessaire, disposer des cales ou équivalent devant et derrière les roues pour empêcher le véhicule de bouger. Prendre contact avec un atelier pour remédier à la cause de la défaillance.

Assistance au freinage

Lors d'un enfoncement rapide et puissant de la pédale de frein, la force de freinage maximale (freinage d'urgence) est sollicitée automatiquement.

Maintenir une pression constante sur la pédale de frein aussi longtemps qu'un freinage maximal est nécessaire. La force de freinage maximale est automatiquement réduite quand la pédale de frein est relâchée.

Aide au démarrage en côte

Le système aide à prévenir un recul intempestif lors d'un démarrage en côte.

Lorsque l'on relâche le frein après un arrêt en côte, il demeure activé pendant 2 secondes supplémentaires. Les freins se relâchent automatiquement dès que le véhicule commence à accélérer.

Systèmes de contrôle de conduite

L'Electronic Stability Control (ESC) améliore la stabilité de la conduite lorsque c'est nécessaire, quel que soit le type de surface de revêtement ou l'adhérence des pneus. Il comprend également une fonction antipatinage.

Dès que le véhicule menace de déraper (sous-virage, survivage), la puissance du moteur est réduite et les roues sont freinées individuellement. Ainsi, même sur chaussée glissante, la stabilité du véhicule est considérablement améliorée.

L'ESC fonctionne dès que les témoins ⚡ et ⚡ s'éteignent dans le combiné d'instruments après avoir mis le contact.

Quand l'ESC est actif, 📋 clignote → 93.

Attention

Ce dispositif de sécurité particulier ne doit pas vous pousser à adopter un style de conduite dangereux.

Adapter la vitesse aux conditions de circulation.

Désactivation

Si l'ESC est activé et que les roues patinent sur une route mouillée, enneigée ou verglacée, il se peut que le régime moteur n'augmente pas

quand on appuie sur l'accélérateur. Il est possible que le véhicule reste immobilisé.

Couper la fonction ESC pour permettre au régime moteur d'augmenter en appuyant brièvement sur OFF . Le témoin OFF s'allume dans le combiné d'instruments.

Pour réactiver l'ESC, appuyer à nouveau sur OFF. Le témoin s'éteint.

Témoin OFF 93.

Assistance au freinage hydraulique

Quand la fonction ESC se met en route et détecte une situation d'urgence nécessitant un freinage brusque, elle délivre automatiquement une pression de freinage accrue aux roues.

Protection active contre le retournement

Si le véhicule se déplace de manière instable, cette fonction aide le véhicule à garder sa stabilité.

Programme de stabilité de remorque

Si le système détecte un fort mouvement de lacet, la puissance du moteur est réduite et l'attelage est freiné de manière déterminée jusqu'à la disparition du lacet. Quand le système est en action, garder le volant aussi immobile que possible.

Défaillance

En cas de défaillance du système, le témoin reste allumé. Le système n'est pas opérationnel.

Faire remédier à la cause du problème par un atelier.

Contrôle d'adhérence en descente

Le contrôle d'adhérence en descente (DCS) permet au véhicule de se déplacer à basse vitesse sans actionner la pédale de frein. Le véhicule décélère automatiquement jusqu'à une faible vitesse, qu'il conserve tant que le

système est activé. Il arrive que le système de freinage émette du bruit ou des vibrations lorsqu'il fonctionne.

Avertissement

Ne l'utiliser que dans les descentes à forte pente en conduite tout terrain. Ne pas l'utiliser sur des routes normales. L'utilisation inutile de la fonction DCS, par exemple sur routes normales, risque d'endommager le système de freinage et la fonction ESC.

Activation

À des vitesses inférieures à environ 50 km/h, appuyer sur 📋. Le témoin vert 🔊 clignote dans le combiné d'instruments pour indiquer que le DCS fonctionne. Le DCS ne se déclenche pas à des vitesses supérieures à 50 km/h même si l'on appuie sur le bouton.

Désactivation

Appuyer à nouveau sur 📋. Le témoin vert 📋 s'éteint. L'actionnement de la pédale de frein ou de l'accélérateur désactive également le système.

Défaillance

Le témoin jaune ⚡ clignote pour indiquer que le système ne peut pas fonctionner en raison de la température élevée (environ 350 - 400 °C) du matériau de friction suite à des freinages brutaux ou répétés. Il s'éteint quand la température descend en dessous de 350 °C.

Le témoin jaune ⚡ s'allume en cas de défaillance du système due à la température extrêmement élevée (plus de 400 °C) du matériau de friction suite à des freinages brutaux ou répétés. Il s'éteint quand la température descend sous 350 °C. Cette température peut différer en fonction de l'état du véhicule ou des conditions extérieures.

Le témoin jaune ⚠ clignote ou s'allume pour rappeler au conducteur que le matériau de friction a besoin de refroidir : conduire le véhicule en freinant le moins possible. Si le témoin ne s'éteint pas, faire réparer le défaut par un atelier.

Témoins du DSC ↗ 92.

Correcteur d'assiette automatique

Le niveau arrière du véhicule est automatiquement ajusté aux conditions de charge tout en roulant. La suspension et la garde au sol sont augmentées, ce qui améliore la conduite.

Le correcteur d'assiette automatique s'active après que le véhicule ait parcouru une certaine distance, en fonction de sa charge et de l'état de la route.

En cas de défaillance, ne pas charger à la charge utile maximale. Faire re-médier à la cause du problème par un atelier.

Réglage de la portée des phares ⇨ 114.

Systèmes d'assistance au conducteur

Attention

Les systèmes d'assistance au conducteur ont été conçus pour aider le conducteur et ne remplacent absolument pas sa vigilance.

Le conducteur assume la pleine responsabilité de sa conduite.

En cas d'emploi des systèmes d'assistance au conducteur, toujours rester attentif aux conditions de circulation actuelles.

Régulateur de vitesse

Le régulateur de vitesse peut mémoriser et maintenir des vitesses supérieures à 40 km/h. Les côtes et les descentes peuvent provoquer des écarts par rapport à la vitesse mémorisée.

Pour des raisons de sécurité, le régulateur de vitesse ne peut être activé qu'après que vous ayez appuyé une fois sur la pédale de frein.

DRIVE H2O RES SET

Ne pas activer le régulateur de vitesse lorsqu'une vitesse constante n'est pas conseillée.

Avec une boîte automatique, n'activer le régulateur de vitesse qu'en mode automatique.

Témoin 📧 → 97.

Mise en marche

Appuyer sur CRUISE ; le témoin 📞 s'allume en jaune dans le combiné d'instruments.

Activation

Accélérer à la vitesse désirée, appuyer sur - SET, puis relâcher. La vitesse présente est mémorisée et maintenue. Le témoin s'allume en vert. La pédale d'accélérateur peut être relâchée.

Il est possible d'augmenter la vitesse en enfonçant la pédale d'accélérateur. Après relâchement de la pédale d'accélérateur, la vitesse mémorisée est rétablie.

Augmentation de la vitesse

Quand le régulateur de vitesse est actif, appuyer sur + RES et maintenir enfoncé ou appuyer plusieurs fois sur + RES : la vitesse augmente en continu ou progressivement.

Il est également possible d'accélérer jusqu'à la vitesse souhaitée et de la mémoriser en appuyant sur - SET.

Diminution de la vitesse

Quand le régulateur de vitesse est actif, appuyer sur - SET et maintenir enfoncé ou appuyer plusieurs fois sur - SET : la vitesse diminue en continu ou progressivement.

Mise à l'arrêt

Appuyer sur CRUISE. Le témoin 📞 s'éteint et le véhicule décélère lente-ment.

Désactivation automatique :

• vitesse du véhicule inférieure à 45 km/h ;
• actionnement de la pédale de frein ;
• actionnement de la pédale d'embrayage ;
  • levier sélecteur en position N ;
• le dispositif Electronic Stability Control fonctionne.

Reprise de la vitesse mémorisée

Appuyer sur + RES à une vitesse supérieure à 45 km/h. La vitesse mé-morisée est reprise.

Effacement de la vitesse mémorisée

Pour effacer la vitesse mémorisée, appuyer sur CRUISE ou couper le contact.

Aide au stationnement

Attention

Le conducteur est pleinement responsable de la manœuvre de stationnement.

Toujours vérifier les environs pendant la marche arrière et l'utilisation du système d'aide au stationnement arrière.

Le système d'aide au stationnement facilite les manœuvres en mesurant la distance entre le véhicule et les obstacles à l'avant et à l'arrière et en émettant des signaux sonores.

Le système se compose de quatre capteurs à ultrasons situés dans les pare-chocs avant et arrière.

Témoin P↔93.

Activation

Si le contact est mis, il faut activer le système manuellement.

Appuyer sur P ^1 ▲ au tableau de bord. La LED de la touche s'allume et s'active quand on passe la marche avant ou la marche arrière avec le frein de stationnement électrique desserré.

Un signal sonore indique la présence d'un obstacle. L'intervalle entre les signaux sonores se réduit au fur et à mesure que le véhicule se rapproche de l'obstacle. Quand la distance est inférieure à 30 cm, le signal est continu. Le signal acoustique peut être différent selon le type d'objet détecté.

Désactivation

Pour le désactiver, appuyer à nouveau sur la touche et sa LED s'éteint. Le témoin du combiné d'instruments P ^1 ▲ s'allume jusqu'à ce que le véhicule roule à plus de 25 km/h.

Le système se désactive automatiquement quand le véhicule roule à plus de 8 km/h ou quand le levier sélecteur se trouve au point mort (boîte automatique en position N ou P).

Si l'on appuie à nouveau sur 🎨, la LED correspondante s'éteint. Le système se réactive dès que la marche avant ou la marche arrière est engagée et que le frein de stationnement électrique est desserré.

Défaillance

En cas de défaillance du système, le témoin P ^▲ s'allume dans le combiné d'instruments.

Si le signal sonore retentit en continu 3 fois en l'absence d'obstacles à proximité du pare-chocs avant ou arrière, le système est défaillant. Faire remédier à la cause du problème par un atelier.

Remarques importantes concernant le système d'aide au stationnement

Attention

Différentes surfaces réfléchissantes d'objets ou de vêtements ainsi que des sources externes de parasites peuvent, dans des conditions particulières, empêcher le système de reconnaître des obstacles.

Une attention particulière doit être accordée aux obstacles bas qui peuvent endommager la partie inférieure du pare-chocs.

Avertissement

Les performances du système peuvent être dégradées par la présence de glace ou de neige, par ex., sur le capteur.

Les performances du système d'aide au stationnement peuvent être réduites en raison de la charge élevée.

Des conditions spécifiques s'appliquent si des véhicules de plus grande taille sont à proximité (p. ex. véhicules tout terrain, fourgonnette, camionnette). L'identification d'objet et l'indication de distance correcte dans la partie supérieure de ces véhicules ne peuvent pas être garanties.

Des objets offrant une section transversale de réflexion fort étroite, des objets étroits ou des matériaux souples par exemple, peuvent ne pas être détectés par le système.

Les systèmes d'aide au stationnement ne détectent pas les objets situés en dehors de leur portée de détection.

Carburant

Carburant pour moteurs diesel

N'utiliser que des carburants diesel selon EN 590.

Dans des pays hors de l'Union européenne, utiliser le carburant euro-diesel avec une concentration de soufre inférieure à 50 ppm.

Avertissement

L'utilisation de carburant ne se conformant pas à EN 590 ou toute autre spécification identique peut conduire à une perte de puissance du moteur, une usure plus importante ou des dommages sur le moteur et une perte de la garantie.

Ne pas utiliser du mazout marin, du mazout de chauffage, de l'Aquazole ou toute autre émulsion identique diesel-eau. Il n'est pas autorisé de mélanger le diesel avec des carburants pour moteurs à essence afin de le diluer.

Faire le plein

Danger

Avant de reprendre du carburant, arrêter le moteur ainsi que les chauffages externes avec chambre de combustion. Éteindre les téléphones mobiles.

Lors du remplissage du réservoir, respecter les prescriptions d'utilisation et de sécurité de la station-service.

Danger

Le carburant est inflammable et explosif. Ne pas fumer. Pas de flamme nue ou de formation d'étincelles.

Si une odeur de carburant se dégage dans le véhicule, faire immédiatement remédier au problème par un atelier.

Avertissement

En cas d'erreur de carburant, ne pas mettre le contact.

La trappe à carburant se trouve sur le côté arrière gauche du véhicule.

La trappe à carburant ne peut s'ouvrir que si le véhicule est déverrouillé ➔ 22. Ouvrir la trappe à carburant en la poussant.

FIRE OUT

Pour déverrouiller le bouchon de réservoir : le tourner dans le sens antihoraire. Attendre qu'un éventuel sifflement s'arrête avant de finir de dévisser le bouchon.

Le bouchon de remplissage peut être déposé dans le support à l'intérieur de la trappe à carburant.

Au moment de faire le plein, insérer complètement la buse de pompe et mettre en route.

Après la coupure automatique, l'appoint peut être fait au réservoir en opérant la buse de pompe deux fois de plus au maximum.

Avertissement

Nettoyer aussitôt le carburant qui a débordé.

Après le plein, remettre le bouchon de réservoir à carburant en place et le tourner dans le sens horaire jusqu'à entendre plusieurs déclics. Vérifier que le bouchon est vissé à fond, sinon le témoin du combiné d'instruments risque de s'allumer 90.

Fermer la trappe à carburant.

Bouchon de remplissage

Seul un bouchon de remplissage d'origine garantit un fonctionnement parfait. Les véhicules avec moteur diesel sont équipés d'un bouchon de remplissage spécifique.

Consommation de carburant - Émissions de CO₂

La consommation de carburant (cycle combiné) du modèle Opel Antara se situe dans une plage comprise entre 10,9 et 6,3 l/100 km.

Les émissions de CO₂ (cycle combiné) sont dans la fourchette de 255 à 167 g/km.

Pour les valeurs spécifiques à votre véhicule, consulter le certificat de conformité CEE fourni avec votre véhicule et les autres documents d'enregistrement nationaux.

Remarques générales

La consommation officielle de carburant et les valeurs spécifiques d'émission de CO₂ qui sont mentionnées se rapportent au modèle de base européen avec l'équipement de série.

Les données de consommation de carburant et les données d'émission de CO₂ sont déterminées conformément au règlement R (CE) n° 715/2007 (dans sa dernière version en vigueur), en prenant en compte le poids du véhicule en ordre de marche, comme spécifié dans la réglementation.

Les chiffres sont uniquement fournis à titre de comparaison entre les différentes variantes de véhicules et ne reflètent pas forcément la consommation réelle d'un véhicule en particulier. La présence d'équipements optionnels peut entraîner des chiffres de consommation et d'émission de CO₂ légèrement supérieurs. La consommation de carburant dépend dans une large mesure du style de conduite ainsi que des conditions routières et du trafic.

Attache-remorque

Informations générales

La barre d'attelage se trouve dans un sac attaché par une sangle et rangé sous le tapis du coffre.

Utiliser uniquement un dispositif d'attelage homologué pour le véhicule. Nous vous recommandons de confier tout montage ultérieur à un atelier. Faire effectuer toute modification du véhicule qui concerne le système de refroidissement, les plaques de protection thermiques ou d'autres organes du véhicule.

Le témoin du combiné d'instruments s'allume quand une remorque est attelée au véhicule 97.

Caractéristiques de conduite et conseils pour le remorquage

Si la remorque est équipée de freins, attacher le câble de retenue à l'œillet et non à la barre d'attelage.

En l'absence d'œillet, enrouler le câble autour de la barre d'attelage. S'assurer que le câble passe sous la flèche du timon afin d'éviter que le nez de la remorque pique vers le sol en cas de séparation de l'attelage. Le câble ne doit pas traîner par terre. Toujours laisser suffisamment de mou pour que la remorque puisse tourner. Suivre les instructions fournies avec le dispositif d'attelage.

Avant d'accrocher une remorque, lubrifier la boule d'attelage. Toutefois, il ne faut pas la lubrifier si un stabilisateur qui agit sur la boule est utilisé pour réduire les mouvements de lacet. Pour les remorques à faible stabilité, il est vivement recommandé d'utiliser un stabilisateur à friction.

Ne pas dépasser 80 km/h, même dans les pays où des vitesses plus élevées sont autorisées. En côte, ne pas dépasser 30 km/h en 1ère ou 50 km/h en 2e.

Si la remorque commence à balancer, ralentir, ne pas contre-braquer, freiner à fond si nécessaire.

En descente, engager le même rapport que pour monter la pente et rouler à plus ou moins la même vitesse.

Régler la pression de gonflage à la valeur pour pleine charge ➔ 228.

Emploi d'une remorque

Charges remorquables

Les charges admissibles remorquables sont des valeurs maximales qui dépendent du moteur et qui ne doivent pas être dépassées. La charge remorquable réelle est la différence entre le poids total en charge réel de la remorque et le poids à la flèche réel avec la remorque accrochée.

Par conséquent, lorsque l'on vérifie la charge de la remorque, seules les roues de la remorque - et pas la roue de manutention - doivent se trouver sur la bascule.

Les charges remorquables admissibles sont spécifiées dans les papiers du véhicule. En général, ces valeurs sont valides pour des pentes jusqu'à 12 % maximum.

La charge remorquable admissible s'applique à la pente spécifiée et jusqu'à une altitude de 1000 mètres au-dessus du niveau de la mer. Étant donné que la puissance du moteur décroît quand l'altitude augmente en raison de la raréfaction de l'air, les performances en montagne sont réduites ; le poids total roulant autorisé est également réduit de 10 % pour tous les 1 000 mètres d'altitude supplémentaires. Le poids total roulant ne doit pas être réduit quand le véhicule roule sur des routes à faible déclivité (moins de 8 %, par exemple des autoroutes).

Le poids total roulant autorisé ne doit pas être dépassé. Ce poids est mentionné sur la plaquette signalétique 221.

Charge verticale à l'attelage

La charge verticale à l'attelage est la charge exercée par la remorque sur la boule d'attelage. Elle peut varier en modifiant la répartition du poids lors du chargement de la remorque.

La charge verticale à l'attelage maximale admissible (80 kg) est spécifiée sur la plaquette signalétique du dispositif d'attelage et dans les papiers du véhicule. Toujours essayer d'être proche de la charge maximale, en particulier dans le cas de lourdes remorques. La charge verticale à l'attelage ne doit jamais descendre sous 25 kg.

Lors de la mesure de la charge verticale à l'attelage, vérifier que la barre d'attelage de la remorque chargée se trouve à la hauteur à laquelle elle sera une fois la remorque attelée au véhicule qui la tracte. Ceci est particulièrement important pour les remorques à essieu tandem.

Charge sur l'essieu arrière

Quand la remorque est attelée et que le véhicule tracteur est chargé au maximum (y compris avec tous ses occupants), il ne faut pas dépasser la charge admissible sur l'essieu arrière (voir la plaquette d'identification ou les papiers du véhicule).

Il faut impérativement respecter la réglementation nationale en vigueur concernant les vitesses maximales en cas de traction d'une remorque.

Dispositif d'attelage

Avertissement

Quand le véhicule ne tracte pas de remorque, démonter la barre d'attelage.

Dispositif de remorquage avec barre d'attelage amovible

La barre d'attelage se trouve dans un sac attaché par une sangle et rangé sous le tapis du coffre.

Montage de la barre d'attelage

Enlever le bouchon d'étanchéité du trou destiné à accueillir la barre d'attelage et le ranger dans le coffre.

Vérifier que le repère coloré sur le levier est rouge.

Insertion de la barre d'attelage

Introduire la boule d'attelage dans le logement d'accouplement et pousser fermement vers le bas jusqu'à entendre un déclic d'engagement. S'il n'y a pas d'engagement, répéter la procédure de montage.

Ne pas pivoter la boule d'attelage vers la gauche ou vers la droite, vers le haut ou vers le bas, pour éviter de compromettre un montage correct.

Verrouiller la boule d'attelage en tournant la clé fournie dans le cylindre de verrouillage de la boule d'attelage. Retirer la clé.

Contrôler le bon montage de la barre d'attelage :

• Le repère vert est visible sur le levier.
• La boule d'attelage est bien mise en place dans le boîtier d'accouplement.

La boule d'attelage est accrochée et la clé est retirée.

Attention

L'utilisation d'une remorque est uniquement autorisée quand la barre d'attelage est correctement montée. S'il n'est pas possible de fixer convenablement la barre d'attelage, demander l'aide d'un atelier.

Œillet pour câble de rupture d'attelage

Si la remorque est équipée de freins, attacher le câble de retenue à l'œillet et non à la barre d'attelage.

Démontage de la barre d'attelage

Déverrouiller la boule d'attelage et retirer la clé. Pousser le levier vers la gauche en direction de la barre d'attelage et le tourner vers le bas. Sortir la barre d'attelage de son logement.

Enlever toute rouille ou saletés de la zone entourant le logement de la boule d'attelage et la flèche du timon avant de remettre le bouchon d'étanchéité dans l'orifice.

Placer la barre d'attelage dans le sac fourni, le fermer avec la sangle et le ranger sous le tapis du coffre.

Ne pas nettoyer la boule d'attelage à l'aide de nettoyeurs à jet de vapeur ou autres appareils haute pression.

Programme de stabilité de la remorque

Si le système détecte un fort mouvement de lacet, la puissance du moteur est réduite et l'attelage est freiné de manière déterminée jusqu'à la disparition du lacet. Quand le système est en action, garder le volant aussi immobile que possible.

Le programme de stabilité de la remorque (TSA) est une fonction de l'Electronic Stability Control ➔ 154.

Soins du véhicule

Informations générales ...... 168

Accessoires et modifications du véhicule 168

Stockage du véhicule ..... 168

Reprise des véhicules hors d'usage 169

Contrôles du véhicule 169

Exécution du travail 169

Capot 169

Huile moteur 170

Liquide de refroidissement du moteur 171

Liquide de direction assistée ... 172

Liquide de lave-glace 172

Freins 173

Liquide de frein 173

Liquide d'embrayage 174

Batterie du véhicule .... 174

Filtre à gazole (diesel) ...... 176

Purge du système d'alimentation en gazole (diesel) 177

Remplacement des balais d'essuie-glace .... 177

Remplacement des ampoules ... 177

Phares 177

Phares halogènes 178

Phares au xénon 179

Feux antibrouillard 180

Feux arrière 181

Clignotants latéraux 182

Troisième feu stop 182

Éclairage de plaque d'immatriculation .... 182

Éclairage intérieur 182

Éclairage du tableau de bord . . 183

Circuit électrique 183

Fusibles 183

Boîte à fusibles du compartiment moteur .... 185

Boîte à fusibles du tableau de bord 188

Outillage du véhicule 192

Outillage 192

Jantes et pneus 194

Pneus d'hiver 194

Désignations des pneus ..... 194

Pression des pneus 195

Système de surveillance de la pression des pneus .... 196

Profondeur de sculptures ..... 199

Changement de taille de pneus et de jantes .... 200

Enjoliveurs 200

Chaînes à neige 201

Kit de réparation des pneus .... 201

Changement d'une roue ..... 204

Roue de secours ...... 207

Démarrage par câbles auxiliaires 209

Remorquage 211

Remorquage du véhicule ..... 211

Remorquage d'un autre véhicule .... 212

Soins extérieurs et intérieurs ..... 213

Entretien extérieur ...... 213

Entretien intérieur ...... 215

Informations générales

Accessoires et modifications du véhicule

Nous vous recommandons d'utiliser des pièces et accessoires d'origine et des pièces homologuées par l'usine correspondant spécifiquement à votre type de véhicule. Nous ne pouvons porter aucun jugement sur d'autres pièces, même si une autorisation administrative ou autre devait exister, et nous ne pouvons pas non plus répondre de leur fiabilité.

N'apporter aucune modification à l'équipement électrique, par exemple des modifications de la gestion électronique (Chip-Tuning).

Avertissement

Les bavettes garde-boue peuvent être endommagées lors du transport du véhicule sur un train ou sur une dépanneuse.

Stockage du véhicule

Stockage pendant une période prolongée

Si le véhicule doit être stocké pendant plusieurs mois :

• Laver et lustrer le véhicule.
- Faire vérifier la protection à la cire dans le compartiment moteur et sur le soubassement.
- Nettoyer et protéger les joints d'étanchéité en caoutchouc.
- Remplacer l'huile moteur.
- Vider le réservoir de liquide de lave-glace.
- Vérifier la protection antigel et anticorrosion du liquide de refroidissement.
- Régler la pression de gonflage des pneus à la valeur pour la pleine charge.
- Garer le véhicule dans un local sec et bien ventilé. Passer la première ou la marche arrière ou placer le levier sélecteur sur P. Empêcher le véhicule de rouler.

• Ne pas serrer le frein de stationnement électrique.
• Ouvrir le capot, fermer toutes les portes et verrouiller le véhicule.
• Débrancher la cosse de la borne négative de la batterie du véhicule. Ne pas oublier que l'ensemble des systèmes ne fonctionne plus (par exemple l'alarme antivol).

Remise en service

Quand le véhicule est remis en circulation :

• Rebrancher la borne négative de la batterie. Activer l'électronique des lève-vitres.
  • Vérifier la pression des pneus.
• Remplir le réservoir de lave-glace.
• Vérifier le niveau d'huile du moteur.
• Contrôler le niveau de liquide de refroidissement.
• Le cas échéant, poser la plaque d'immatriculation.

Reprise des véhicules hors d'usage

Vous trouverez des informations sur la reprise des véhicules hors d'usage et leur recyclage sur notre site, lorsque cela est exigé par la loi. Ne confier ce travail qu'à un centre de recyclage agréé.

Contrôles du véhicule

Exécution du travail

Attention

N'effectuer des contrôles dans le compartiment moteur que lorsque le contact est coupé.

Le ventilateur de refroidissement peut également fonctionner lorsque le contact est coupé.

Danger

L'allumage et les phares au xénon utilisent une tension très élevée. Ne pas toucher.

Capot

Ouverture

Tirer le levier de déverrouillage et le ramener dans sa position de départ.

Trouver le loquet de sécurité (légère-ment à gauche du centre de la partie intérieure du capot), le tirer vers le haut et lever le capot avec précaution.

Le capot est automatiquement maintenu ouvert.

Si le capot est ouvert lors d'un Autostop, le moteur sera automatiquement redémarré pour des raisons de sécurité.

Système Stop/Start ➔ 134.

Fermeture

Abaisser le capot et le laisser tomber dans le verrou depuis une faible hauteur (20-25 cm). Vérifier le verrouillage.

Avertissement

Ne pas enfoncer le capot dans la serrure pour éviter les bosses.

Entrée d'air ↩ 128.

Huile moteur

Contrôler régulièrement le niveau d'huile moteur afin de protéger le moteur contre toute détérioration.

Veiller à ce que l'huile utilisée respecte les valeurs spécifiées. Fluides et lubrifiants recommandés ➔ 217.

La consommation maximale d'huile moteur est de 0,6 litres par 1 000 km.

Contrôle à effectuer uniquement lorsque le véhicule est à l'horizontale. Le moteur doit avoir atteint sa température de fonctionnement et être arrêté depuis au moins 5 minutes.

Sortir la jauge d'huile, l'essuyer, l'introduire dans le tube jusqu'à la butée sur la poignée, la ressortir et relever le niveau d'huile moteur.

Plonger la jauge jusqu'à la butée de la poignée et effectuer un demi-tour.

En fonction du moteur, différentes jauges d'huile sont utilisées.

Lorsque le niveau d'huile moteur est descendu sous le repère MIN, faire l'appoint d'huile moteur.

Nous vous recommandons d'utiliser la même qualité d'huile moteur que celle utilisée lors de la dernière vidange d'huile.

Le niveau d'huile moteur ne doit pas dépasser le repère MAX de la jauge.

Avertissement

Un excès d'huile moteur doit être vidangé ou aspiré.

Capacités ➔ 227, qualité/viscosité d'huile moteur ➔ 217.

Remettre le bouchon droit et le serrer.

Témoins de pression d'huile moteur 🎨 95, de durée de vie de l'huile moteur 🎨 95 et de bas niveau d'huile moteur 🎨 96.

Après la vidange, réinitialiser le dispositif de surveillance de la durée de vie de l'huile moteur. Prendre contact avec un atelier.

Liquide de refroidissement du moteur

Le liquide de refroidissement offre une protection contre le gel jusqu'à une température d'environ -28 °C. Dans les pays nordiques où les températures peuvent être très basses, le liquide de refroidissement rempli en usine offre une protection contre le gel jusqu'à une température d'environ -37 °C.

Avertissement

N'employer que du produit antigel homologué.

Niveau de liquide de refroidissement

Avertissement

Un niveau insuffisant de liquide de refroidissement peut provoquer des dommages au moteur.

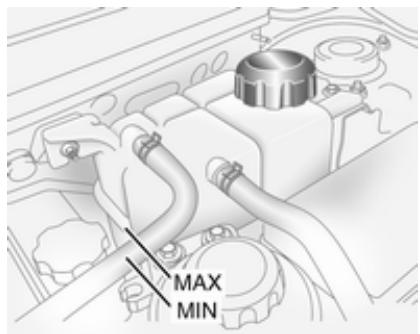

MAX MIN

Si le circuit de refroidissement est froid, le niveau de liquide de refroidissement doit se trouver entre les repères MIN et MAX. Faire l'appoint si le niveau est bas.

Attention

Laisser refroidir le moteur avant d'ouvrir le bouchon. Ouvrir le bouchon avec précaution, en laissant la pression s'évacuer lentement.

Pour faire l'appoint, utiliser un mé-lange 1:1 de concentré de liquide de refroidissement recommandé et d'eau de ville propre. Si du concentré de liquide de refroidissement n'est pas disponible, utiliser de l'eau de ville propre. Serrer fermement le bouchon. Faire contrôler la concentration de liquide de refroidissement et faire remédier à la cause de la perte de liquide de refroidissement par un atelier.

Témoin de température du liquide de refroidissement du moteur 📄 94.

Liquide de direction assistée

Avertissement

Des quantités extrêmement faibles de saleté peuvent endommager le circuit de direction et provoquer des pannes. Ne pas laisser de saletés entrer en contact avec le côté liquide du bouchon du réservoir/de la jauge ou pénétrer dans le réservoir.

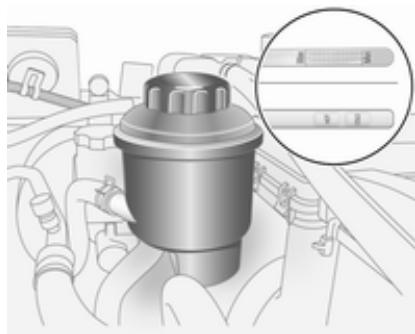

Ouvrir le capuchon et le retirer. Sécher la jauge d'huile et tourner le capuchon dans le récipient. Ouvrir à nouveau le capuchon et lire le niveau du liquide de direction assistée.

Le niveau de liquide de direction assistée doit se situer entre MIN/COLD et MAX/HOT.

Si le niveau de liquide est trop bas, contacter un atelier.

Liquide de lave-glace

Remplir avec de l'eau propre mélangée d'une quantité adéquate de produit de lave-glace contenant de l'antigel. Pour le rapport de mélange correct, voir le récipient de liquide de lave-glace.

Avertissement

Seule une concentration d'antigel adéquate dans le produit de lave-glace garantit la protection nécessaire à basses températures ou en cas de baisses soudaines de température.

Ne pas vaporiser de liquide lave-glace sur le pare-brise par temps de gel pour éviter que de la glace ne se forme et n'entrave la vision.

Par temps froid, ne pas remplir le réservoir de liquide de lave-glace à plus des trois quarts afin de laisser suffisamment d'espace en cas de gel du fluide et de protéger le réservoir.

Freins

Si la garniture de frein atteint une épaisseur minimale, un bruit de crissement retentit pendant le freinage.

On peut poursuivre sa route, mais il faut faire remplacer les garnitures de frein dès que possible.

Une fois que des garnitures de frein neuves ont été montées, ne pas effectuer de freinage d'urgence inutile pendant les premiers déplacements.

Liquide de frein

Attention

Le liquide de frein est nocif et corrosif. Éviter les contacts avec les yeux, la peau, les tissus et les surfaces peintes.

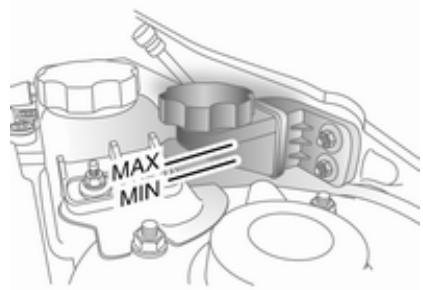

MAX MIN

Le niveau de liquide de frein doit se situer entre MIN et MAX.

Lors de l'appoint, veiller à la plus grande propreté car la présence d'im-puretés dans le liquide de frein peut entraîner des défaillances du dispo-sitif de freinage. Faire corriger la cause de la fuite de liquide de frein par un atelier.

Avertissement

Utiliser uniquement du liquide de frein hautes performances approuvé pour le véhicule. Liquide de frein ➔ 217.

Témoin de niveau de liquide de frein Ⓐ 91.

Liquide d'embrayage

Attention

Le liquide d'embrayage est nocif et corrosif. Éviter les contacts avec les yeux, la peau, les tissus et les surfaces peintes.

MAX MIN

Si le liquide dans le réservoir descend sous le repère MIN, prendre contact avec un atelier.

Liquide d'embrayage ➔ 217.

Batterie du véhicule

La batterie du véhicule est sans maintenance pour autant que le profil de conduite permet un rechargement suffisant de la batterie. Les petits trajets et les démarrages fréquents peuvent entraîner la décharge de la batterie du véhicule. Éviter l'utilisation de consommateurs électriques non nécessaires.

Les piles ne doivent pas être jetées avec les ordures ménagères. Elles doivent être recyclées via les centres de collecte appropriés.

Ne pas utiliser le véhicule pendant plus de 6 semaines peut conduire à une décharge de la batterie. Débrancher la cosse de la borne négative de la batterie du véhicule.

Ne brancher et débrancher la batterie que quand le contact est coupé.

Les accessoires électriques ou électroniques améliorés peuvent ajouter une charge à la batterie du véhicule ou la décharger. Demander les possibilités techniques à un atelier, par exemple monter une batterie plus puissante.

Ne rebrancher la batterie du véhicule que lorsque le contact est coupé. En-suite, procéder comme suit :

1. Réglage de la date et de l'heure sur l'affichage d'informations 81.
2. Si nécessaire, activer le lève-vitre électriques et le toit ouvrant 32, 34.

Certaines sources de consommation telles que l'éclairage de courtoisie s'éteignent automatiquement au bout d'un certain temps pour éviter de décharger la batterie du véhicule.

Charger la batterie du véhicule débranchée toutes les 6 semaines.

Protection contre le déchargement de la batterie du véhicule 120.

Remplacement de la batterie du véhicule

Remarque

Toute dérogation aux instructions données dans ce paragraphe peut entraîner la désactivation temporaire du système Stop/Start.

Quand la batterie du véhicule est remplacée, s'assurer qu'il n'y a pas de trous de ventilation ouverts à proximité de la borne positive. Si un trou de ventilation est ouvert dans cette zone, il doit être obturé par un capuchon borgne et la ventilation à proximité de la borne négative doit être ouverte.

N'utiliser que des batteries qui permettent de monter la boîte à fusibles au-dessus d'elles.

Dans les véhicules équipés d'une batterie AGM (fibre de verre absorbante), veiller à faire remplacer la batterie par une autre batterie AGM.

GM AGM

Une batterie AGM se reconnaît à l'éti- quette sur la batterie. Nous recom- mandons d'utiliser une batterie d'ori- gine Opel.

Remarque

L'utilisation d'une batterie de véhicule AGM autre qu'une batterie de véhicule Opel d'origine peut réduire les performances du système Stop/Start.

Nous vous recommandons de faire remplacer la batterie du véhicule par un atelier.

Système Stop/Start ➔ 134.

Charge de la batterie du véhicule

Attention

Sur les véhicules avec système Stop/Start, s'assurer que la tension de charge ne dépasse pas 14,6 V en cas d'utilisation d'un chargeur de batterie. Sinon, la batterie du véhicule peut être endommagée.

Démarrage par câbles auxiliaires → 209.

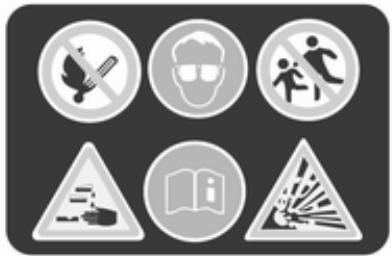

Étiquette d'avertissement

Signification des symboles :

• Pas d'étincelle ou de flamme nue, interdit de fumer.
• Toujours protéger les yeux. Les gaz explosifs peuvent causer une cécité ou des blessures.
• Conserver la batterie du véhicule hors de portée des enfants.

• La batterie du véhicule contient de l'acide sulfurique qui peut rendre aveugle ou causer de graves brûlures.

• Consulter le manuel d'utilisation pour de plus amples informations.

• Du gaz explosif peut être présent aux alentours de la batterie du véhicule.

Filtre à gazole (diesel)

Purger l'eau résiduelle du filtre à gazole (diesel) à chaque vidange d'huile moteur.

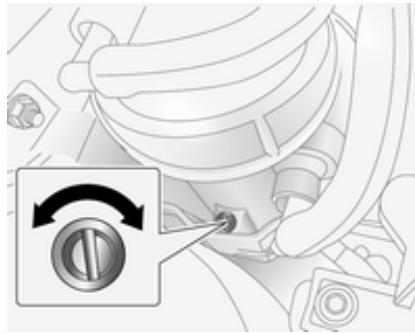

Placer un récipient sous le carter du filtre. Faire tourner le bouchon de vidange dans le sens antihoraire à l'aide d'un tournevis adapté pour vider l'eau.

Le filtre ne contient plus d'eau dès que du gazole sort par l'orifice. Pour refermer le bouchon de vidange, le faire tourner dans le sens horaire.

Couper le moteur, passer la clé de contact sur ON, attendre environ 5 secondes et passer la clé sur LOCK pour procéder à l'amorçage. Effectuer cette opération 3 fois ou plus moteur coupé pour éviter la pénétration d'air dans la conduite de carburant.

Contrôler le filtre à gazole (diesel) à des intervalles plus rapprochés si le véhicule est utilisé dans des conditions de fonctionnement extrêmes.

S'il y a de l'eau dans le filtre à gazole (diesel), le témoin s'allume dans le combiné d'instruments 96. Vidanger l'eau immédiatement.

Purge du système d'alimentation en gazole (diesel)

Si le réservoir de carburant a été vidé, le circuit de gazole (diesel) doit être purgé de son air. Mettre le contact trois fois, chaque fois pour une durée de 15 secondes. Puis démarrer le moteur pendant 40 secondes au maximum. Si le moteur ne démarre pas, attendre au moins 10 secondes avant de réessayer. Si le moteur ne démarre pas, prendre contact avec un atelier.

Remplacement des balais d'essuie-glace

Balais d'essuie-glace avant

Soulever le bras d'essuie-glace, comprimer et maintenir le clip de fixation puis détacher le balai d'essuie-glace.

Fixer le balai de l'essuie-glace légèrement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en- cliquette.

Abaisser le bras d'essuie-glace avec précaution.

Remplacement des ampoules

Couper le contact et activer les commutateurs concernés ou fermer les portes.

Maintenir une ampoule uniquement par son culot ! Ne pas toucher le verre de l'ampoule avec les doigts nus.

Ne remplacer les ampoules que par des ampoules du même type.

Remplacer les ampoules de phare depuis l'intérieur du compartiment moteur.

Vérification d'ampoule

Après le remplacement d'une ampoule, mettre le contact, opérer et vérifier les feux.

Phares

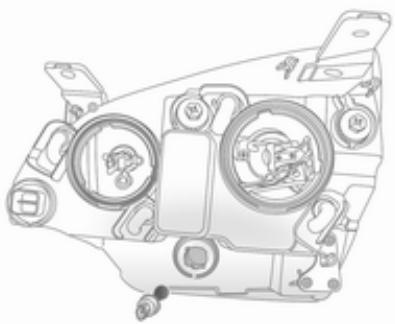

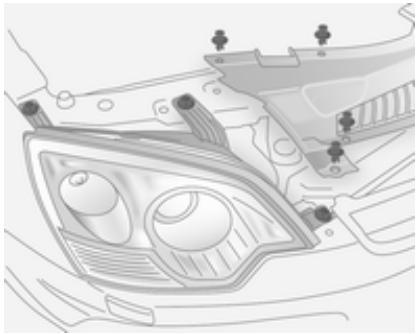

Dépose du phare

Pour remplacer une ampoule, il est nécessaire de d'abord déposer l'ensemble de phare.

1. Couper le contact et éteindre les phares.
2. Ouvrir le capot, libérer les 11 attaches et enlever le couvercle de radiateur.
3. Retirer 3 boulons et retirer le phare.
4. Enfoncer les pattes du connecteur de faisceau de câbles et débrancher le câblage du phare.
5. Retirer l'ensemble de phare.

La procédure de la pose de l'ensemble de phare est l'inverse de la procédure de dépose. Veiller à ce que le

goujon de centrage s'aligne dans son logement. Ne pas serrer les vis ou les attaches exagérément.

Phares halogènes

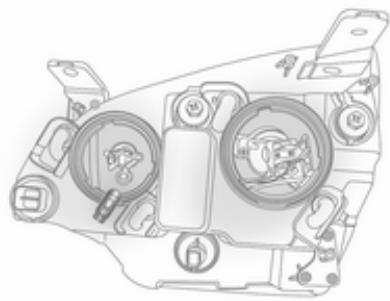

Les phares halogènes A se distinguent des phares au xénon B par la forme différente de leur lentille.

Feu de croisement/de route

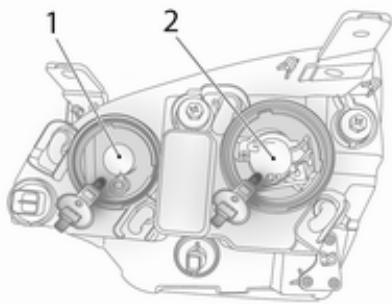

Les phares halogènes sont dotés de systèmes distincts pour les feux de route 1 (ampoules intérieures) et les feux de croisement 2 (ampoules extérieures).

1. Retirer le phare complet ↩ 177.
2. Retirer le couvercle du phare.
3. Libérer le ressort de maintien d'ampoule et enlever l'ampoule du logement de réflecteur.

4. Lors de l'insertion d'une ampoule neuve, vérifier que les ergots s'engagent correctement dans les parties en retrait du réflecteur.

5. Engager le ressort de maintien de l'ampoule et replacer le capuchon du phare.

6. Reposer le phare.

Clignotants avant

1. Retirer le phare complet ↩ 177.
2. Tourner le porte-ampoule dans le sens antihoraire et le retirer du phare.

3. Enfoncer et tourner l'ampoule dans le sens antihoraire pour l'en-lever du porte-ampoule.

4. Pour insérer l'ampoule neuve dans le porte-ampoule, appuyer dessus et la faire tourner dans le sens horaire.

5. Reposer le porte-ampoule dans l'ensemble de phare en le tournant dans le sens horaire.
6. Reposer le phare.

Feux de position

1. Retirer le phare complet ↩ 177.

2. Enlever le capuchon du phare et retirer le porte-ampoule (situé à côté de l'ampoule du feu de route) du phare.

3. Retirer l'ampoule du porte-ampoule en la tirant tout droit dehors.

4. Insérer une ampoule neuve en la tenant avec un chiffon non pelucheux.
5. Replacer le porte-ampoule dans l'ensemble de phare et remettre le capuchon de phare.
6. Reposer le phare.

Phares au xénon

Les phares au xénon B se distinguent des phares halogènes A par l'agencement différent de leurs lentilles.

Feu de croisement/de route

Danger

Les phares au xénon fonctionnent sous très haute tension électrique. Ne pas toucher. Faire remplacer les ampoules par un atelier.

Clignotants avant

1. Retirer le phare complet ↩ 177.

2. Tourner le porte-ampoule dans le sens antihoraire et le retirer du phare.

3. Enfoncer et tourner l'ampoule dans le sens antihoraire pour l'en-lever du porte-ampoule.

4. Pour insérer l'ampoule neuve dans le porte-ampoule, appuyer dessus et la faire tourner dans le sens horaire.
5. Reposer le porte-ampoule dans l'ensemble de phare en le tournant dans le sens horaire.
6. Reposer le phare.

Feux de position

1. Retirer le phare complet ↩ 177.
2. Tourner le porte-ampoule dans le sens antihoraire et le retirer du phare.
3. Retirer l'ampoule du porte-ampoule en la tirant tout droit dehors.
4. Insérer une ampoule neuve en la tenant avec un chiffon non pelucheux.
5. Reposer le porte-ampoule dans l'ensemble de phare en le tournant dans le sens horaire.
6. Reposer le phare.

Feux antibrouillard

1. Retirer 2 vis du panneau inférieur du véhicule sous les feux antibrouillard et déposer le panneau.
2. Débrancher le connecteur de faisceau de câbles du porte-ampoule et tourner le porte-ampoule dans le sens antihoraire.
3. Enlever le porte-ampoule du phare, tourner l'ampoule dans le sens antihoraire et l'enlever du porte-ampoule.
4. Insérer l'ampoule neuve dans le porte-ampoule et la faire tourner dans le sens horaire.
5. Reposer le porte-ampoule dans l'ensemble de phare et rebrancher le connecteur de faisceau de câbles.
6. Reposer le panneau sous le véhicule avec les 2 vis retirées précédemment.

Feux arrière

Ampoules de feu stop, de clignotant, de feu de recul et de feu antibrouillard arrière

1. Ouvrir le hayon et enlever les 2 vis et le feu.
2. Retirer le porte-ampoule en le faisant tourner dans le sens antihoraire.
3. Retirer l'ampoule du porte-ampoule en enfonçant l'ampoule, puis en la faisant tourner dans le sens antihoraire.

4. Insérer l'ampoule neuve dans le porte-ampoule.

5. Reposer le porte-ampoule dans le feu. Faire tourner le porte-ampoule dans le sens horaire et vérifier qu'il est bien fixé.

1. Pour remettre le feu en place, guider ses ergots dans les ouvertures correspondantes.
2. Replacer les 2 vis enlevées précédemment et fermer le hayon.

Clignotants latéraux

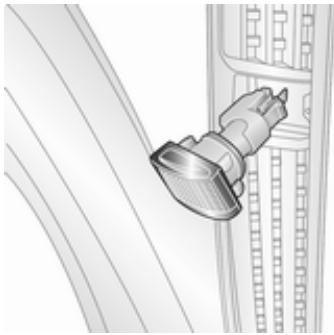

1. En utilisant un tournevis approprié, sortir le répétiteur complet de l'aile en faisant levier.
2. Faire tourner le porte-ampoule dans le sens antihoraire.
3. Retirer l'ampoule du répétiteur en la tirant tout droit hors du porte-ampoule.
4. Insérer l'ampoule neuve dans le porte-ampoule en l'enfonçant puis en la tournant dans le sens ho- raire.
5. Repousser le répétiteur complet dans son logement.

Troisième feu stop

Faire remplacer les ampoules par un atelier.

Éclairage de plaque d'immatriculation

1. Retirer 4 vis (indiquées par les flèches) et ôter les couvercles.
2. Retirer le porte-ampoule de la lampe en le faisant tourner dans le sens antihoraire.
3. Retirer l'ampoule en la tirant tout droit du porte-ampoule.

4. Insérer une nouvelle ampoule.

5. Remettre le porte-ampoule dans le feu arrière, faire tourner le porte-ampoule dans le sens horaire et vérifier qu'il est bien mis.

6. Remettre les caches de lampe en utilisant les 4 vis retirées précédemment.

Éclairage intérieur

Lampes de lecture avant

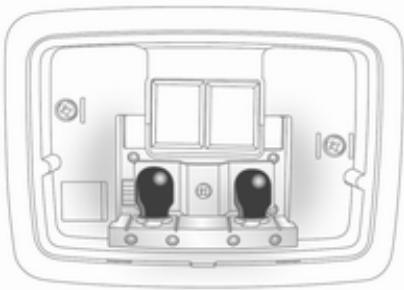

1. Avec un tournevis approprié, sortir la lentille de la lampe de la console de toit en faisant levier.

2. Retirer l'ampoule.

3. Insérer une nouvelle ampoule.

4. Reposer la lentille de la lampe dans la console de toit.

Lampes de lecture arrière

1. Avec un tournevis approprié, sortir la lentille de la lampe de la console de toit en faisant levier.
2. Retirer l'ampoule.
3. Insérer une nouvelle ampoule.
4. Reposer la lentille de la lampe dans la console de toit.

Éclairage du coffre

1. En utilisant un tournevis, enlever la lentille de lampe.
2. Retirer l'ampoule.
3. Insérer une nouvelle ampoule.
4. Reposer la lentille sur la lampe.

Éclairage de la boîte à gants

Faire remplacer les ampoules par un atelier.

Éclairage du tableau de bord

Faire remplacer les ampoules par un atelier.

Circuit électrique

Fusibles

Les inscriptions sur le fusible neuf doivent correspondre aux inscriptions sur le fusible défectueux.

Le véhicule est équipé de deux boîtes à fusibles :

• dans le compartiment moteur à côté du réservoir de liquide de refroidissement ;
• dans le tableau de bord, sur la gauche de l'espace pour les jambes du siège de passager avant ou, sur les véhicules à direction à droite, sur la gauche de l'espace pour les jambes du siège du conducteur.

Avant de remplacer un fusible, mettre le commutateur correspondant en position Off et couper le contact.

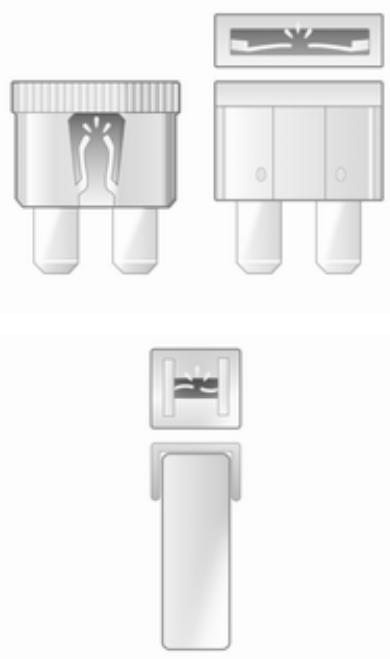

Un fusible défectueux se reconnaît à son filament brûlé. Ne pas remplacer le fusible tant que la cause de la défaillance n'a pas été supprimée.

Certaines fonctions sont protégées par plusieurs fusibles. Des fusibles peuvent aussi être enfichés même si la fonction n'est pas présente.

Remarque

Il se peut que certaines descriptions de fusibles données dans le présent manuel ne s'appliquent pas à votre véhicule.

Lors de l'inspection de la boîte à fusibles, se reporter à l'étiquette apposée sur la boîte à fusibles.

Il est recommandé de disposer d'un jeu complet de fusibles de rechange. On peut ranger les fusibles de rechange dans la boîte à fusibles du compartiment moteur.

Pince à fusibles

On peut placer un extracteur de fusibles dans la boîte à fusibles du compartiment moteur.

Placer la pince à fusibles par le haut ou le côté sur les différents types de fusibles et retirer le fusible.

Boîte à fusibles du compartiment moteur

La boîte à fusibles est située à côté du vase d'expansion dans le compartiment moteur.
Pour ouvrir, ouvrir le couvercle et le relever vers le haut.

DEF HTR RLY SCR SNSR RLY STRTR BATT3 FUEL NAC NOX SNSR REAR WPR PRK LP RH LIFT GATE ENG SNSR ABS BCM PRK LP LT TRLR PRK LP A/C PRK LP RT HDLP WASHER REAR DEFOG HDLP WSHR RLY FRT FOG RLY IGN COIL B ECM 2 ECM PWR TRN AUX PUMP FRT WPR WPR CNTRL RLY WPR SPD RLY HTD/WASH MR FRT FOG HI BEAM RT ECM 1 SPARE AUX PUMP RLY SPARE EPB STOP LAMP RLY LO BEAM RT LO BEAM LT STOP LAMP RLY BATT2 ABS BATT1 REAR DEFOG RLY LOW BEAM RLY HORN

Fusible	Circuit électrique
ABS	Système de freinage antiblocage
A/C	Climatisation,circuit de climatisation
AUX PUMP	Pompe auxiliaire
BATT1	Boîte à fusibles du tableau de bord
BATT2	Boîte à fusibles du tableau de bord
BATT3	Boîte à fusibles du tableau de bord
BCM	Module de commande de carrosserie
DEF HTR	Chauffage du fluide d'échappement diesel
ECM1	Module de commande du moteur

Fusible	Circuit électrique
ECM2	Module de commande du moteur
ECM PWR TRN	Module de commande du moteur, groupe motopropulseur
ENG SNSR	Capteurs du moteur
EPB	Frein de stationnement électrique
FRT FOG	Phares antibrouillard
FRT WPR	Essuie-glace avant
FUEL/VAC	Pompe d'alimentation, pompe à dépression
HDLP WASHER	Lave-phare
HI BEAM LT	Feu de route (gauche)

Fusible	Circuit électrique
HI BEAM RT	Feu de route (droit)
HORN	Avertisseur sonore
HTD WASH/MIR	Liquide de lave-glace chauffé, rétroviseurs extérieurs chauffés
IGN COIL B	Bobine d'allumage
LO BEAM LT	Feu de croisement (gauche)
LO BEAM RT	Feu de croisement (droit)
NOX SNSR	Capteur NOx
PRK LP LT	Feu de stationnement (gauche)
PRK LP RT/LIFT GATE	Feu de stationnement (droit), hayon
PWM FAN	Ventilateur à modulation de largeur d'impulsion
REAR DEFOG	Lunette arrière chauffante
REAR WPR	Essuie-glace arrière
SPARE	-
STOP LAMP	Feux stop
STRTR	Démarreur
TCM	Module de commande de transmission
TRLR PRL LP	Feux de stationnement de remorque

Après le remplacement des fusibles défectueux, refermer le couvercle de la boîte à fusibles et l'enfoncer jusqu'à son encliquetage.

Si le couvercle de boîte à fusibles n'est pas correctement fermé, des dysfonctionnements peuvent surve- nir.

Boîte à fusibles du tableau de bord

La boîte à fusibles se trouve sur la gauche de l'espace pour les jambes du siège de passager avant ou, sur les véhicules à direction à droite, sur la gauche de l'espace pour les jambes du siège du conducteur.

Ouvrir le verrou pour ouvrir le couvercle.

Fusible	Circuit électrique
APO JACK (CONSOLE)	Prise de courant (console centrale)
APO JACK (REAR CARGO)	Prise de courant (coffre)
AUDIO/KEY CAPTURE	Audio, capture des touches
AWD/VENT	Transmission intégrale, ventilation
BCM (CTSY)	Éclairage de courtoisie
BCM (DIMMER)	Éclairage des instruments
BCM (INT LIGHT TRLR FOG)	Éclairage intérieur, feu antibrouillard de remorque
BCM (PRK/TRN)	Feux de stationnement, clignotants

Fusible	Circuit électrique
BCM (STOP)	Feux stop
BCM (TRN SIG)	Clignotants
BCM (VBATT)	Tension de pile
CLSTR	Combiné d'instruments
DC/DC CONVERTER	Convertisseur CC/CC
DRL	Allumage des feux de jour
DR/LCK	Serrure de porte conduc- teur
DRVR PWR SEAT	Siège électrique de conducteur
DRV/PWR WNDW	Vitre électrique de conducteur
ERAGLONASS	Assistance routière d'ur-gence Glonass

Fusible	Circuit électrique
F/DOOR LOCK	Trappe à carburant
FRT WSR	Lave-glace avant
FSCM	Circuit d'alimentation
FSCM/VENT SOL	Circuit d'alimentation, solé-noïde de ventilation
HEATING MAT SW	Commutateur de tapis chauffant
HTD SEAT PWR	Chauffage de siège
HVAC BLWR	Climatisation, ventilateur de climatisation
IPC	Combiné d'instruments
ISRVM/RCM	Rétroviseur intérieur, module de compas à distance
L/GATE	Hayon
LOGISTIC MODE	Mode Logistique
OSRVM	Rétroviseurs extérieurs
PAKS	Démarrage sans clé passif/actif
PASS PWR WNDW	Vitre électrique de passager
PWR DIODE	Diode de puissance
PWR MODING	Mode de puissance
RR FOG	Lunette arrière chauffante

Fusible	Circuit électrique
RR HEAT SEAT	Chauffage de siège arrière
RUN 2	Alimentation batterie, contact mis, démarrage
RUN/CRNK	Démarrage, lancement
RVC	Caméra arrière
RVS/HVAC/DLC	Rétroviseurs extérieurs, climatisation, connexion de liaison de données
SCRPM	Bloc de puissance de la réduction catalytique sélective
SDM (BATT)	Module de diagnostic de sécurité (batterie)

Fusible	Circuit électrique
SDM (IGN 1)	Module de diagnostic de sécurité (allumage)
SPARE	-
S/ROOF/FOLDING MIRROR	Toit ouvrant, rétroviseur rabattable
S/ROOF BATT	Batterie de toit ouvrant
SSPS	Direction assistée
STR/WHL SW	Volant
TRLR	Remorque
TRLR BATT	Batterie de remorque
XBCM	Module de commande de carrosserie export

Après le remplacement des fusibles défectueux, refermer le couvercle de la boîte à fusibles et l'enfoncer jusqu'à son encliquetage.

Si le couvercle de boîte à fusibles n'est pas correctement fermé, des dysfonctionnements peuvent surve- nir.

Outillage du véhicule Outillage

Véhicules avec roue de secours

Un cric et une boîte à outils sont présents dans les véhicules dotés d'une roue de secours.

Le cric et les outils ont été spécialement conçus pour le véhicule et ne doivent s'utiliser qu'avec lui. N'utiliser le cric que pour changer les roues.

Le cric et l'outillage de bord se trouvent dans un compartiment de rangement sous le recouvrement de plancher du coffre.

Pour accéder au cric et aux outils, ouvrir le hayon.

Pousser les deux leviers sur le tapis de sol en direction de la poignée et tirer le tapis par la poignée.

S'il est présent, suspendre le crochet à la partie supérieure de la baie de hayon.

Enlever la vis à tête papillon du cric en la tournant dans le sens antihoraire et retirer le cric et le sac de clé de roue. Retirer les lanières fermant le sac contenant la clé de roue. Retirer la clé de roue du sac.

Changement de roue ➔ 204.

Roue de secours ↩ 207.

Véhicules avec kit de réparation des pneus

Les véhicules dotés d'un kit de réparation des pneus ne disposent peut-être pas d'un cric et d'une boîte à outils.

Le kit de réparation des pneus se trouve dans un espace de rangement sous le tapis du coffre.

Pour retirer le kit de réparation des pneus, ouvrir le hayon et tirer sur la poignée du tapis du sol vers le haut 72.

Avertissement

Ne pas laisser d'objets dépasser au-dessus de la partie supérieure du compartiment de rangement au

sol arrière pour ne pas endommager le compartiment de rangement et le plancher du coffre.

Kit de réparation des pneus ↩ 201.

Jantes et pneus

État des pneus, état des jantes

Franchir les arêtes vives lentement et si possible à angle droit. Rouler sur des arêtes vives peut endommager les pneus et les jantes. Ne pas écraser un pneu contre une bordure de trottoir lors du stationnement.

Contrôler régulièrement l'état des pneus. En cas de dégâts ou d'usure anormale, prendre contact avec un atelier.

Pneus d'hiver

Les pneus d'hiver améliorent la sécurité de conduite à des températures inférieures à 7 °C et devraient donc être montés sur toutes les roues.

Une monte de pneus 215/70 R 16 est conseillée en hiver.

Disposer l'autocollant de vitesse dans le champ de vision du conducteur selon la réglementation du pays.

Si les pneus d'hiver ne sont pas agréés pour le véhicule, le système Electronic Stability Control (ESC) risque de moins bien fonctionner ➔ 154. Se renseigner auprès d'un atelier concernant la disponibilité de pneus d'hiver homologués.

Si l'on utilise des pneus d'hiver, il se peut que la roue de secours temporaire soit encore équipée d'un pneu d'été. La maniabilité du véhicule risque d'en souffrir, surtout sur routes glissantes. Roue de secours ➔ 207.

Désignations des pneus

par exemple 235/65 R 17 104 H

235 : Largeur du pneu en mm

65 : Rapport de la section (hauteur du pneu sur largeur du pneu) en %

R : Type de carcasse : radiale

RF : Type : RunFlat

17 : Diamètre des jantes en pouces

104 : Indice de capacité de charge par exemple : 91 correspond à 618 kg

H : Indicatif de vitesse

Indicatif de vitesse :

Q : jusqu'à 160 km/h

S : jusqu'à 180 km/h

T : jusqu'à 190 km/h

H : jusqu'à 210 km/h

V : jusqu'à 240 km/h

W : jusqu'à 270 km/h

Choisir un pneu approprié à la vitesse maximale du véhicule.

La vitesse maximale peut être atteinte avec le poids à vide avec conducteur (75 kg) plus une charge utile de 125 kg. Des équipements optionnels peuvent réduire la vitesse maximale du véhicule.

Performances ↩ 224.

Pression des pneus

Vérifier la pression des pneus (à froid) au moins tous les 14 jours et avant chaque long voyage. Ne pas oublier la roue de secours. Cela vaut également pour les véhicules avec système de surveillance de la pression des pneus.

Utiliser la clé pour capuchon de valve pour dévisser les capuchons plus facilement. La clé pour capuchon de valve se trouve à l'intérieur de la trappe à carburant.

Pression des pneus ↩ 228.

Les données de pression de gonflage se rapportent aux pneus froids. Elles s'appliquent tant aux pneus d'été qu'aux pneus d'hiver.

Toujours gonfler la roue de secours à la pression de gonflage pour pleine charge.

La pression de gonflage ECO sert à atteindre la plus faible consommation de carburant possible.

Le surgonflage ou le sous-gonflage des pneus par rapport aux pressions prescrites influence défavorablement la sécurité, la tenue de route, le confort routier et la consommation et augmente l'usure des pneus.

La pression des pneus change selon les différentes options. Pour obtenir une valeur de pression des pneus correcte, appliquer la procédure ci-après :

1. Identifier l'appellation du moteur. Caractéristiques du moteur
3. Identifier les pneus correspondants.

Les tableaux de pression des pneus indiquent toutes les combinaisons de pneus possibles ➔ 228.

Pour les pneus homologués pour votre véhicule, consulter le certificat de conformité CEE fourni avec votre véhicule et les autres documents d'enregistrement nationaux.

Le conducteur est responsable du bon réglage de la pression des pneus.

Attention

Un gonflage insuffisant peut provoquer un échauffement considérable du pneu ainsi que des dommages internes entraînant le décollement de la bande de roulement et même l'éclatement du pneu à grande vitesse.

Attention

En cas de pneus spécifiques, la pression des pneus recommandée indiquée sur le tableau de pression des pneus peut dépasser

la pression des pneus maximale indiquée sur le pneu. Ne jamais dépasser la pression des pneus indiquée sur le pneu.

Si la pression de gonflage doit être réduite ou augmentée sur un véhicule avec système de surveillance de la pression des pneus, couper le contact.

Importance de la température

La pression des pneus dépend de la température du pneu. Pendant la conduite, la pression et la température des pneus augmentent. Les valeurs de pression des pneus données sur l'étiquette d'informations et dans le tableau de pression des pneus sont valables pour les pneus à froid, c'est-à-dire à 20 °C.

La pression augmente de près de 10 kPa pour une augmentation de température de 10 °C. Cet élément doit être pris en compte lors de la vérification de pneus chauds.

La valeur de la pression des pneus affichée dans l'affichage d'informations indique la pression réelle des

pneus. Un pneu refroidi indiquera une valeur réduite, ce qui ne doit pas nécessairement être interprété comme le signe d'une fuite d'air.

Système de surveillance de la pression des pneus

Le système de surveillance de la pression des pneus surveille la pression des quatre pneus une fois par minute quand la vitesse du véhicule dépasse une certaine limite.

Avertissement

Le système de surveillance de la pression des pneus se contente d'avertir au sujet de l'état de basse pression des pneus et ne remplace pas l'entretien régulier des pneus par le conducteur.

Toutes les roues doivent être équipées de capteur de pression et les pneus doivent être gonflés à la pression prescrite. Si les roues ne sont pas équipées de capteurs, le système de surveillance de la pression des pneus ne fonctionne pas.

Remarque

Dans les pays où le système de surveillance de la pression des pneus constitue une obligation légale, l'utilisation de roues sans capteurs de pression invalide l'homologation du type de véhicule.

Les capteurs de pression des pneus surveillent la pression d'air des pneus et transmettent les valeurs à un récepteur situé dans le véhicule.

Chaque pneu, y compris le pneu de secours, doit être vérifié mensuellement à froid et gonflé à la pression recommandée 228.

Basse pression des pneus

SPORT 8CO Pia

En cas de détection de basse pression de pneu, cet état est indiqué par le témoin (!) 94.

Si le symbole (!) s'allume, arrêter dès que possible et gonfler les pneus selon la recommandation ➔ 228.

Lorsque le système détecte une défaillance, (↓) clignote pendant une minute environ puis reste allumé en permanence. Cette séquence se poursuivra au démarrage suivant du véhicule, tant que la défaillance sera présente.

Lorsque (!) est allumé, le système peut ne pas pouvoir détecter ou signaler une basse pression comme prévu.

Si le symbole ⚫ s'allume à des températures plus basses et s'éteint après la conduite, cela peut être un signe de l'approche d'une basse pression des pneus. Vérifier la pression des pneus.

Pressions de pneu dans l'affichage d'informations

Ordinat. de bord 19.5° 19:36 OB 1 OB 2 Chronomètre Pneus 2.0 2.0 2.0 2.0 20031

La pression des pneus s'affiche avec l'option Pneus du menu Ordinat. de bord. Appuyer sur BC de l'Infotainment System et sélectionner l'option de menu.

Le système de surveillance de la pression des pneus détecte automatiquement la charge du véhicule. Un message correspondant peut apparaître dans l'affichage d'information en cas de détection de pressions de pneus incohérentes. Dans certaines versions, le message apparaît sous forme abrégée.

Les messages peuvent, par exemple, apparaître :

Navi active 19.5° 19:36 Pression pneus vérifier arrière gauche (en bar) OK 2.2 20021

Un graphique représentant le pneu arrière gauche s'affiche avec la pression actuelle ; léger écart de pression.

Diminution de la vitesse. Vérifier la pression des pneus le plus rapidement possible avec un manomètre adapté et la corriger si nécessaire.

Sur l'affichage d'informations en couleur, ce message apparaît en jaune.

Navi active 19.5° 19:36 Attention ! Pression basse pneu avant gauche (en bar) 1.8 OK 20022

Un graphique représentant le pneu avant gauche s'affiche avec la pression actuelle ; écart de pression important ou perte de pression directe.

Quitter le trafic le plus rapidement possible sans mettre en danger les autres véhicules. S'arrêter et vérifier les pneus. Monter la roue de secours si nécessaire 204.

Sur l'affichage d'informations en couleur, ce message apparaît en rouge.

Acquittement des avertissements ⇨ 98,⇨ 101.

Messages du véhicule ↩ 106.

S'il faut réduire ou augmenter la pression des pneus, couper le contact. Pression des pneus 195, 228.

Remarques générales

L'utilisation de kits de réparation de pneu du type liquide disponibles dans le commerce peut entraver le fonctionnement du système. Des kits de réparation des pneus approuvés par l'usine peuvent être utilisés.

Kit de réparation des pneus ➔ 201.

Le fonctionnement de dispositifs électroniques ou la proximité d'installations utilisant des fréquences d'ondes identiques peuvent perturber le système de surveillance de la pression des pneus.

Les bagues d'étanchéité et obus de valve du système de surveillance de la pression des pneus doivent être remplacés à chaque fois que les pneus sont changés.

Processus de correspondance des capteurs de pression des pneus

Chaque capteur de pression des pneus possède un code d'identification unique. Le code d'identification doit correspondre à une nouvelle position des pneus/roues, après avoir permuté les pneus ou remplacé un ou plusieurs capteurs de pression des pneus.

Le processus de correspondance des capteurs de pression des pneus doit également être effectué après avoir remplacé une roue de secours par une roue de route contenant un capteur de pression du pneu. Le témoin (!) et le message d'avertissement doivent s'éteindre au cycle d'allumage suivant.

Les capteurs sont appariés aux positions des pneus/roues, à l'aide d'un outil d'apprentissage TPMS, dans l'ordre suivant :

• pneu avant gauche

• pneu avant droit

• pneu arrière droit

• pneu arrière gauche

Consulter l'atelier pour un service ou pour acheter un outil de réapprentissage.

Il faut deux minutes pour apparier la première position de pneu/roue et cinq minutes au total pour apparier les quatre positions de pneu/roue. Si cela dure plus longtemps, le processus de correspondance s'arrête et doit être redémarré.

Le processus d'appariement de capteur de pression de pneu se présente comme suit :

1. Serrer le frein de stationnement électrique 153 ; sur les véhicules à boîte automatique, déplacer le levier sélecteur en position P.
2. Mettre le contact ↩ 132.
3. Lancer le mode d'apprentissage TPMS en appuyant simultanément sur = et ≥ de la télécommande radio,

- OU -

Appuyer sur INFO de l'Infotainment System jusqu'à ce qu'un

message d'apprentissage de pneu apparaisse sur l'affichage d'informations. Maintenir OK en-foncé.

L'avertisseur sonore retentit deux fois et le clignotant avant gauche s'allume pour confirmer l'activation du mode d'apprentissage.

1. Commencer par le pneu avant gauche.
2. Placer l'outil de réapprentissage contre le flanc du pneu, à côté de la tige de valve. Appuyer ensuite sur le bouton pour activer le capteur de pression des pneus. Un signal de l'avertisseur sonore confirme que le code d'identification du capteur correspond à cette position du pneu et de la roue. Le clignotant concerné suivant s'allume.
3. Passer au pneu avant droit, et répéter la procédure de l'étape 5.
4. Passer au pneu arrière droit, et répéter la procédure de l'étape 5.
5. Passer au pneu arrière gauche et répéter la procédure de l'étape 5. L'avertisseur sonore retentit deux

fois pour indiquer que le code d'identification du capteur a été apparié et que le processus d'appariement de capteur de pression de pneu n'est plus actif.

1. Couper le contact.
2. Régler les quatre pneus à la pression de gonflage recommandée 228.

Profondeur de sculptures

Contrôler régulièrement la profondeur des sculptures.

Pour des raisons de sécurité, les pneus doivent être remplacés à partir d'une profondeur de 2-3 mm (4 mm pour les pneus d'hiver).

Pour des raisons de sécurité, il est recommandé de ne pas dépasser un écart de plus de 2 mm entre les profondeurs de sculpture de pneu d'un même essieu.

TW1

La profondeur minimale de sculpture légalement autorisée (1,6 mm) est atteinte lorsque le profil est usé jusqu'au repère d'usure (TWI). La position des repères d'usure est indiquée par des marques sur les flancs du pneu.

Si l'usure est plus importante à l'avant qu'à l'arrière, permuter les roues avant avec les roues arrière. S'assurer que le sens de rotation des roues est le même qu'auparavant.

Les pneus vieillissent même s'ils ne roulent pas. Nous recommandons de remplacer les pneus tous les 6 ans.

Changement de taille de pneus et de jantes

En cas d'utilisation de taille de pneus autre que celle montée d'origine, il faut, le cas échéant, reprogrammer le compteur de vitesse électronique ainsi que la pression de gonflage nominale et procéder à d'autres modifications du véhicule.

Après avoir changé de taille de pneu, faire remplacer l'étiquette de pression de gonflage.

Attention

L'utilisation de pneus ou de jantes non adaptés peut donner lieu à des accidents et entraîner la perte de l'homologation du véhicule.

Si l'on pose des jantes d'un type différent, il faut aussi changer les écrous de roue. Nous vous recommandons de prendre contact avec un atelier.

Enjoliveurs

Utiliser des enjoliveurs et des pneus homologués en usine pour le véhicule correspondant afin de répondre à toutes les exigences concernant chaque combinaison roue et pneu.

Si des enjoliveurs ou des pneus non homologués en usine sont utilisés, les pneus ne peuvent pas présenter de bourrelet de protection de jante.

Les enjoliveurs ne doivent pas entra-ver le refroidissement des freins.

Attention

Des pneus ou des enjoliveurs non adéquats peuvent conduire à un dégonflage soudain des pneus et donc à des accidents.

Chaînes à neige

Les chaînes à neige ne sont autorisées que sur les roues avant.

Il faut les monter symétriquement sur les pneus pour obtenir un positionnement concentrique.

Attention

Un pneu endommagé est un pneu qui peut éclater.

Des chaînes à neige spéciales sont uniquement autorisées lorsqu'elles sont conçues avec une courroie de chaîne tournante, sans maillon de

chaîne sur les flancs intérieurs de roue et de manière à ce que les chaînes ne dépassent pas la bande de roulement de pneu de plus de 12 mm. Pour de plus amples informations concernant l'utilisation correcte de chaînes à neige en fonction du type de pneu, contacter un concessionnaire de pièces pour véhicule spécialisé ou un fabricant de chaînes à neige. Les chaînes à neige ne sont autorisées que sur les pneus de taille 235/60 R17 et 235/55 R18.

Généralités

L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autorisée.

Kit de réparation des pneus

De petits dégâts sur la bande de roulement et le flanc du pneu peuvent être réparés avec le kit de réparation de pneus.

Ne pas enlever les corps étrangers du pneu.

Les dégâts au pneu d'une taille supérieure à 4 mm ou se situant dans le flanc du pneu près de la jante ne peuvent pas être réparés à l'aide du kit de réparation des pneus.

Les véhicules dotés d'un kit de réparation des pneus ne disposent peut-être pas d'un cric et d'une boîte à outils.

Outillage de bord ➔ 192.

Roue de secours temporaire ↩ 207.

Attention

Ne pas dépasser 80 km/h.

Ne pas utiliser pendant une longue période.

Cela risque d'affecter la direction et la manœuvrabilité.

En cas de crevaison de pneu :

Serrer le frein de stationnement électrique 153 et passer la 1ère ou la marche arrière ou placer le levier sélecteur sur P.

Le kit de réparation des pneus se trouve dans un espace de rangement sous le tapis du coffre.

Pour sortir le kit de réparation des pneus, ouvrir le hayon.

Tirer sur la poignée du tapis du sol vers le haut ➔ 72.

Outillage de bord ➔ 192.

Avertissement

Ne pas laisser d'objets dépasser au-dessus de la partie supérieure du compartiment de rangement au sol arrière pour ne pas endommager le compartiment de rangement et le plancher du coffre.

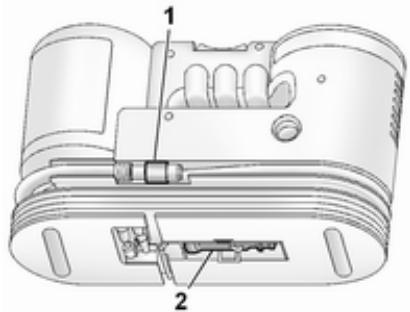

1. Déverrouiller le flexible de remplissage de produit d'étanchéité 1 et la prise électrique 2.
2. Dévisser le capuchon de valve de la roue défectueuse.
   Visser le flexible de remplissage de produit d'étanchéité sur la valve du pneu.
3. Brancher la fiche dans la prise de courant. Débrancher tous les appareils des autres prises électriques.
4. Mettre le contact. Nous vous recommandons de laisser le moteur tourner afin d'éviter un déchargement de la batterie.

1. Tourner le commutateur de sélection dans le sens antihoraire jusqu'à la position produit d'étanchéité + air.

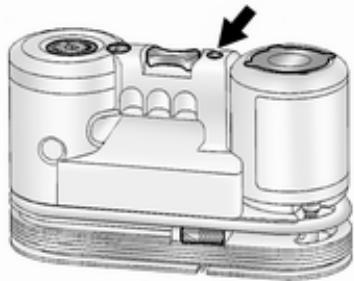

1. Appuyer sur le bouton marche/arrêt pour mettre le kit de réparation des pneus en marche. Le pneu est rempli de produit d'étanchéité.

Le manomètre indique brièvement une pression élevée pendant que la bouteille de produit d'étanchéité se vide. Ensuite, la pression commence à chuter.

Le produit d'étanchéité a été complètement pompé dans le pneu. Puis, le pneu est gonflé à l'air.

1. Gonfler le pneu à la pression conseillée à l'aide du manomètre. La pression de gonflage prescrite devrait être atteinte au bout de 10 minutes ♦ 228. Quand la pression correcte est atteinte, éteindre le compresseur.

Si la pression de pneu prescrite n'est pas atteinte dans les 10 minutes, démonter le kit de réparation de pneus. Avancer ou reculer le véhicule d'un tour de roue. Brancher à nouveau le kit de réparation de pneus et poursuivre la procédure de remplissage pendant 10 minutes. Si la pression de gonflage prescrite n'est toujours pas atteinte, c'est que le pneu est trop fortement endommagé. Prendre contact avec un atelier.

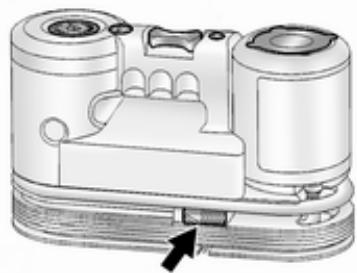

Évacuer la pression excédentaire à l'aide du bouton situé à côté du manomètre.

Ne pas faire fonctionner le compresseur pendant plus de 10 minutes.

1. Retirer le kit de réparation des pneus et remettre le capuchon de la valve en place.

2. Essuyer avec un chiffon le produit d'étanchéité excédentaire.

1. Prélever l'étiquette indiquant la vitesse maximale admise apposée sur la bouteille de produit d'étanchéité et la placer dans le champ de vision du conducteur.

2. Reprendre la route sans délai afin que le produit d'étanchéité se répartisse uniformément dans le pneu. Au bout d'environ 10 km (mais de 10 minutes maximum), s'arrêter et contrôler la pression du pneu.

Si la pression a légèrement diminué, regonfler à la valeur correcte. Répéter la procédure, jusqu'à ce

que plus aucune perte de pression ne se produise.

Si la pression a baissé de plus de 68 kPa (0,68 bar), ne pas utiliser le véhicule. Prendre contact avec un atelier.

1. Pour régler la pression des pneus, visser le flexible d'air du compresseur (flèche) directement sur la valve du pneu.

1. Tourner le bouton dans le sens horaire jusqu'à la position air seulement. Mettre le compresseur en marche pour gonfler le pneu uniquement à l'air.

Remarque

Les caractéristiques de conduite du pneu réparé sont fortement dégradées, c'est pourquoi il convient de le remplacer.

En cas de bruits anormaux ou de fort échauffement du compresseur, l'arrêter pendant au moins 30 minutes. Être attentif à la date d'expiration du kit. Au-delà de cette date, sa capacité d'étanchéité n'est plus garantie.

Tenir compte des consignes de stockage mentionnées sur la bouteille du produit d'étanchéité.

Remplacer la bouteille de produit d'étanchéité usagée. Pour retirer la bouteille de produit d'étanchéité, déverrouiller le flexible de remplissage de produit d'étanchéité et le flexible d'air, faire glisser la bouteille hors de son logement et dévisser le flexible de la bouteille. Mettre la bouteille au rebut conformément à la législation en vigueur.

L'adaptateur accessoire fourni peut être utilisé pour pomper d'autres éléments, par ex. des ballons de football, des matelas pneumatiques, des canots pneumatiques. L'adaptateur est situé sur le dessous du kit de réparation des pneus.

Changement d'une roue

Certains véhicules sont équipés d'un kit de réparation de pneus au lieu d'une roue de secours 201.

Effectuer les préparatifs suivants et suivre les conseils ci-après :

• Garer le véhicule sur un sol ferme, plat et non glissant. Mettre les roues avant en position droite.
• Serrer le frein de stationnement électrique 153 et passer la 1ère ou la marche arrière ou placer le levier sélecteur sur P.
• Enlever la roue de secours → 207.
• Ne pas changer plus d'une roue à la fois.
• Bloquer la roue diamétralement opposée à la roue à changer en plaçant des cales ou autres objets similaires devant et derrière cette roue.
• N'utiliser le cric que pour remplacer les pneus crevés, pas pour monter des pneus d'hiver ou d'été au changement de saison.

• Ne jamais dépasser la charge maximum du cric (900 kg).

• Si le sol n'est pas ferme, placer une planche solide d'une épais-seur maximale de 1 cm sous le cric.

• Ne pas lever le véhicule plus qu'il n'est nécessaire pour remplacer une roue.
• Aucune personne ni aucun animal ne doivent se trouver à l'intérieur du véhicule soulevé par un cric.
• Ne pas se glisser sous un véhicule soulevé par un cric.
• Ne pas démarrer le moteur quand le véhicule est sur cric.
• Nettoyer les écrous de roue et leurs filets avant de monter la roue.

Attention

Ne pas graisser la vis de roue, l'écrou de roue ou le cône d'écrou de roue.

1. Sortir l'enjoliveur.

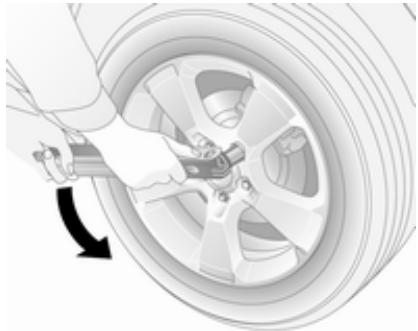

2. Placer la clé de roue en s'assurant qu'elle soit bien positionnée et desserrer chaque écrou de roue d'un tour dans le sens antihoraire.

1. La position des points de levage avant et arrière est indiquée par des repères sur les soubassements du véhicule, sous les portières.

1. Avant de positionner le cric, le régler à la hauteur nécessaire en faisant tourner l'œillet à la main. Positionner le cric au point de levage le plus proche de la roue concernée de sorte que la mâchoire du cric se trouve au-dessus de la base verticale. S'assurer que le cric est correctement positionné.

Placer le pied du cric de manière stable sur le sol en un point situé à la verticale par rapport à l'appui.

1. Fixer la clé de roue à l'œillet de la tige filetée et la faire tourner dans le sens horaire pour soulever le véhicule.

Si, lors du soulèvement, le pied du cric n'est pas vertical par rapport à l'appui, faire descendre le véhicule avec précaution et répéter l'opération. Soulever le véhicule jusqu'à ce que la roue quitte à peine le sol.

1. Dévisser complètement les écrous de roue et les essuyer avec un chiffon.

Ne pas graisser les filets. Ranger les écrous en un endroit où ils ne seront pas salis.

1. Changer la roue. Remarques relatives à la roue de secours ⇨ 207.
2. Visser les écrous de roue et les serrer modérément à la main dans le sens horaire jusqu'à ce que la roue soit maintenue contre le moyeu.
3. Tourner la clé dans le sens anti-horaire pour abaisser le véhicule au sol.

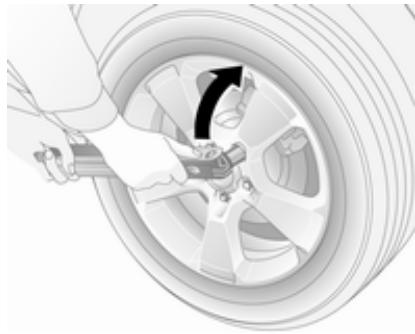

1. Poser la clé de roue en s'assurant qu'elle est bien positionnée et serrer chaque écrou en quinconce. Le couple de serrage est de 140 Nm.
2. Ranger la roue changée ➔ 207 ainsi que les outils du véhicule ➔ 192.
3. Vérifier la pression du pneu monté le plus rapidement possible.
   Changer le pneu défectueux et remplacer la roue de secours temporaire par une roue neuve sans tarder.

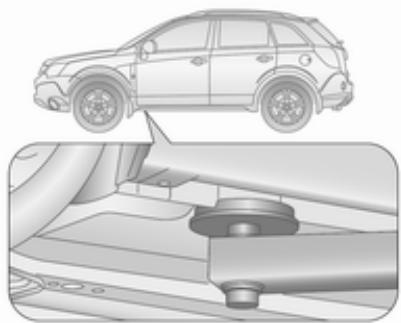

Position de levage pour pont élévateur

Position du bras arrière du pont élévateur centrée sous le creux du seuil.

Position du bras avant du pont éléva- teur centrée sous le creux du seuil.

Roue de secours

Roue de dépannage temporaire

Certains véhicules sont équipés d'un kit de réparation de pneus au lieu d'une roue de secours.

La roue de dépannage temporaire est conçue pour une utilisation sur votre véhicule uniquement.

En cas de pose d'une roue de secours différente des autres roues, cette roue de secours peut être classée comme roue de dépannage temporaire et les limites de vitesse correspondantes s'appliquent, même si aucune étiquette ne le précise. Se renseigner auprès d'un atelier pour vérifier les limites applicables.

L'utilisation de la roue de secours temporaire risque de diminuer la maniabilité du véhicule, surtout s'il est équipé de pneus d'hiver. Changer le pneu défaillant le plus rapidement possible, faire équilibrer la roue et la faire monter sur le véhicule.

Avertissement

L'utilisation d'une roue de secours plus petite que les autres roues ou conjointement avec des pneus d'hiver peut altérer la tenue de route. Faire remplacer le pneu défectueux dès que possible.

La roue de secours temporaire se trouve dans le coffre sous le tapis de sol et est fixée par des vis.

Pousser les deux leviers sur le tapis de sol en direction de la poignée et tirer le tapis par la poignée. Suspendre le crochet à la partie supérieure de la baie de hayon.

Outillage de bord ➔ 192.

Retirer la fixation en la faisant tourner dans le sens antihoraire et retirer la roue de secours temporaire de son logement.

Ne monter qu'une seule roue de dépannage temporaire. Ne pas rouler à plus de 80 km/h. Rouler lentement dans les virages. Ne pas utiliser pendant une période prolongée.

Après le montage de la roue de secours temporaire, ne pas emmener le véhicule dans une station de lavage automatique avec rails de guidage. La roue de secours temporaire risque de se faire prendre dans les rails, ce qui endommagera le pneu, la jante et d'autres pièces du véhicule.

L'utilisation de chaînes à neige sur la roue de dépannage n'est pas autorisée.

Chaînes à neige ➔ 201.

Pneus à sens de roulement imposé

Monter les pneus à sens de roulement imposé de sorte qu'ils roulent dans le sens de la marche. Le sens de rotation est reconnaissable au symbole (par exemple une flèche) placé sur le flanc du pneu.

En cas de roues montées dans le sens contraire de la marche, respecter ce qui suit :

• La tenue de route peut être altérée. Faire remplacer ou réparer le pneu défectueux dès que possible et le poser à la place de la roue de secours.
• Ne pas dépasser 80 km/h.
• Par temps de pluie et neige, conduire extrêmement prudemment.

Attention

Ranger le cric, une roue ou tout autre équipement dans le coffre sans les arrimer correctement peut provoquer des blessures. Lors d'un arrêt brutal ou d'une collision, les objets non arrimés peuvent blesser les occupants ou endommager le véhicule.

Toujours ranger le cric et les outils dans leur compartiment de rangement respectif et bien les fixer en position.

Toujours placer la roue endommagée dans l'espace du coffre réservé à la roue de secours et la visser en position.

Démarrage par câbles auxiliaires

Ne jamais démarrer à l'aide d'un chargeur rapide.

Lorsque la batterie est déchargée, démarrer le moteur à l'aide de câbles auxiliaires de démarrage et de la batterie d'un autre véhicule.

Attention

Le démarrage avec des câbles auxiliaires de démarrage doit être effectué avec la plus grande prudence. Tout non-respect des instructions suivantes peut entraîner des accidents ou des dégâts par explosion des batteries, ainsi que des dommages aux circuits électriques des deux véhicules.

Attention

Éviter les contacts avec les yeux, la peau, les tissus et les surfaces peintes. Le liquide de batterie con-

tient de l'acide sulfurique qui peut provoquer des blessures et des dégâts en cas de contact direct.

• Pas de flamme nue ni d'étincelles à proximité de la batterie.
• Une batterie déchargée peut déjà geler à une température de 0 °C. Dégeler la batterie gelée avant de raccorder les câbles de démarrage.
• Pour travailler à proximité de la batterie, porter des lunettes et des vêtements de protection.
• Utiliser une batterie de démarrage de même tension (12 volts). Sa capacité (Ah) ne doit pas être trop inférieure à celle de la batterie déchargée.
• Utiliser des câbles auxiliaires de démarrage avec pinces-crocodiles isolées et présentant une section d'au moins 16 mm ^2 (25 mm ^2 pour les moteurs diesel).

• Ne pas débrancher la batterie déchargée du réseau de bord.

• Arrêter les appareils électriques non indispensables. L'Infotainment System risque d'être endommagé s'il est activé pendant un démarrage par câbles auxiliaires.

• Pendant le démarrage par câbles auxiliaires, ne pas se pencher sur la batterie.
• Veiller à ce que les pinces-crocodiles des câbles auxiliaires de démarrage ne se touchent pas.
• Les véhicules ne doivent pas se toucher pendant le démarrage à l'aide des câbles auxiliaires.
• Serrer le frein de stationnement électrique 153, placer la boîte manuelle au point mort ou la boîte automatique en position P.
• Ouvrir les capuchons de protection de la borne positive des deux batteries.

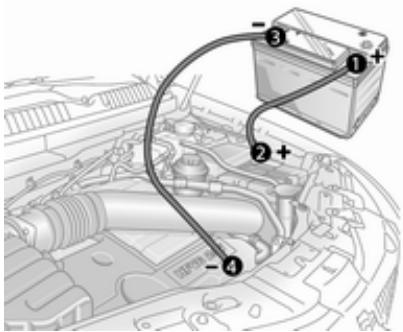

Séquence de raccordement des câbles :

1. Raccorder le câble rouge à la borne positive 1 de la batterie de démarrage.
2. Raccorder l'autre extrémité du câble rouge à la borne positive 2 de la batterie déchargée.
3. Raccorder le câble noir à la borne négative 3 de la batterie de démarrage.
4. Raccorder l'autre extrémité du câble noir à un point de masse du véhicule tel que le bloc moteur 4 ou un boulon de fixation du moteur. Effectuer le branchement

aussi loin que possible de la batterie déchargée et en tout état de cause à plus de 60 cm.

Placer les câbles de sorte qu'ils ne puissent pas être happés par des pièces en mouvement dans le compartiment moteur.

Démarrage du moteur :

1. Mettre en marche le moteur du véhicule procurant le courant.
2. Au bout de 5 minutes, démarrer l'autre moteur. Les tentatives de démarrages ne doivent pas dépasser 15 secondes avec un intervalle de 1 minute entre elles.
3. Faire tourner les deux moteurs pendant environ 3 minutes au ra-lenti avec les câbles branchés.

4. Allumer les consommateurs électriques (par exemple phares, lu-nette arrière chauffante) sur le véhicule prenant le courant.

5. Faire tourner le véhicule déchargé pendant 20 minutes environ pour permettre à la batterie de se charger correctement.

6. Le retrait des câbles se fait exactement dans l'ordre inverse de l'installation.

Remorquage

Remorquage du véhicule

Déposer la lèvre de déflecteur depuis le côté gauche du véhicule en déta- chant les six vis situées sur la partie intérieure du véhicule. Fixer ensuite l'œillet de remorquage.

L'œillet de remorquage se trouve dans l'outillage du véhicule ➔ 192.

Visser l'œillet de remorquage au maximum et jusqu'à ce qu'il soit en position horizontale.

Attacher un câble d'attelage ou de préférence une barre d'attelage à l'œillet d'attelage avant, jamais au pare-chocs ou aux organes de suspension avant.

Ne pas remorquer le véhicule depuis l'arrière. L'œillet de remorquage avant ne doit être utilisé que pour le remorquage et non pour récupérer un véhicule enlisé.

Mettre le contact afin de pouvoir débloquer le volant et actionner les feux stop, l'avertisseur sonore et l'essuie-glace avant.

Boîte de vitesses au point mort (neutre).

Passer la clé de contact à la position ACC et desserrer le frein de stationnement électrique avant de remorquer le véhicule.

Avertissement

Démarrer lentement. Ne pas conduire par à-coups. Des forces de traction trop importantes peuvent endommager les véhicules.

Quand le moteur est arrêté, le freinage et la direction nécessitent de plus grands efforts.

Maintenir le câble de remorquage à distance du pare-chocs avant et vérifier qu'il est bien fixé à l'œillet de remorquage à ses deux extrémités. Tirer sur le câble de remorquage pour vérifier.

Mettre en marche le système de recyclage de l'air 122 et fermer les vitres afin d'éviter la pénétration des gaz d'échappement du véhicule tracteur.

Véhicules avec boîte manuelle : Le véhicule doit être remorqué dans le sens de la marche. La vitesse maximale ets de 88 km/h. Dans tous les autres cas, ou bien si la boîte de vitesses est défectueuse, l'essieu avant doit être soulevé du sol.

Véhicules avec boîte automatique : Ne pas remorquer le véhicule à l'aide de l'œillet de remorquage. Le remorquage à l'aide d'un câble d'attelage pourrait entraîner des dommages graves au niveau de la boîte de vitesses. Lors du remorquage d'un véhicule doté d'une boîte de vitesses automatique, utiliser un camion à plate-forme ou avec un cadre de levage.

Prendre contact avec un atelier.

Après le remorquage, dévisser l'œillet de remorquage et remettre la lèvre de déflecteur en place. Ranger l'œillet de remorquage dans un espace de rangement sous le tapis du sol du coffre.

Outillage de bord ➔ 192.

Remorquage d'un autre véhicule

Enlever le cache situé sur le pare-chocs arrière en appuyant sur le bas du cache.

L'œillet de remorquage arrière est rangé sous le tapis du coffre.

Visser l'œillet de remorquage arrière dans le sens antihoraire à l'aide d'un tournevis adapté jusqu'à ce qu'il soit fermement en place et arrêté en position horizontale.

Fixer un câble de remorquage ou de préférence une barre de remorquage à l'œillet de remorquage arrière.

L'œillet de remorquage ne doit être utilisé que pour le remorquage et non pour récupérer un véhicule enlisé.

Avertissement

Démarrer lentement. Ne pas conduire par à-coups. Des forces de traction trop importantes peuvent endommager les véhicules.

Pour éviter tout dégât, ne pas tendre trop rapidement le mou de la corde de remorquage.

Après le remorquage, dévisser l'œillet de remorquage arrière dans le sens horaire pour l'enlever et replacer le cache.

Soins extérieurs et intérieurs

Entretien extérieur

Serrures

Les serrures sont lubrifiées en usine en utilisant une graisse pour barillets de haute qualité. N'utiliser des produits dégivrants que si cela est absolument nécessaire car leur effet dégraissant entrave le fonctionnement des barillets. Après avoir utilisé un produit dégivrant, faire regraisser les barillets par un atelier.

Lavage

La peinture du véhicule est soumise à des agressions extérieures. Il convient dès lors de laver et de lustrer la voiture régulièrement. Préférer un programme avec application d'une couche de cire protectrice en cas d'utilisation d'une station de lavage automatique.

Éliminer immédiatement les fientes, les insectes morts, les résines, le pollen, etc. car ils contiennent des composants corrosifs qui peuvent endommager la peinture.

En cas de passage à la station de lavage, suivre les instructions du fabricant. Il faut arrêter les essuie-glaces avant et arrière. Enlever l'antenne et les accessoires externes tels que galerie de toit, etc.

En cas de lavage à la main, rincer abondamment les parties intérieures des passages de roue.

Nettoyer à fond les rebords et replis intérieurs des portes, le capot ainsi que les parties de la carrosserie qu'ils recouvrent.

Avertissement

Toujours utiliser un produit de nettoyage dont le pH est compris entre 4 et 9.

Ne pas utiliser de produits de nettoyage sur des surfaces brûlantes.

Faire graisser les charnières de toutes les portes par un atelier.

Ne pas nettoyer le compartiment moteur avec un jet de vapeur ou haute pression.

Lors du lavage avec un jet haute pression, respecter une distance minimale de 30 cm lors du lavage autour du hayon afin d'éviter un déverrouillage intempestif.

Rincer abondamment le véhicule et l'essuyer à la peau de chamois. Rincer la peau de chamois. Utiliser des peaux de chamois différentes pour les surfaces peintes et pour les surfaces vitrées : des résidus de cire sur les vitres altèrent la vision.

Ne pas éliminer les taches de gou-dron avec des objets durs. Utiliser un spray éliminant le goudron sur les surfaces peintes.

Éclairage extérieur

Les lentilles des phares et des autres lampes sont en plastique. Ne pas utiliser de produits abrasifs ou corrosifs ni de grattoirs et ne pas effectuer de nettoyage à sec.

Polissage et lustrage

Lustrer le véhicule régulièrement (au plus tard lorsque l'eau ne perle plus). Sinon la peinture se dessèche.

Un polissage n'est rendu nécessaire que lorsque la peinture est souillée par des substances solides ou a pris un aspect mat et perdu son éclat.

Le produit autopolish aux silicones forme aussitôt un film protecteur, dispensant ainsi du lustrage.

Les parties de la carrosserie en plastique ne doivent pas être traitées avec des produits de lustrage ou de polissage.

Vitres et balais d'essuie-glaces avant

Nettoyer à l'aide d'un chiffon doux non pelucheux ou d'une peau de chamois avec du produit de nettoyage pour vitres et du produit d'élimination des insectes.

Lors du nettoyage de la lunette arrière, ne pas endommager les fils chauffants se trouvant sur sa face intérieure.

Utiliser un grattoir à arêtes vives pour éliminer le givre (la glace) de façon mécanique. Appuyer le grattoir fermement sur la vitre afin que la crasse ne puisse pas passer en dessous et rayer ainsi la vitre.

Nettoyer les balais d'essuie-glaces gras avec un chiffon doux et un produit de nettoyage pour vitres.

Toit ouvrant

Ne jamais le nettoyer avec des solvants, des produits abrasifs, des carburants, des produits agressifs (par exemple produits de nettoyage de peinture, solutions à l'acétone, etc.), des acides, des produits très alcalins ou des éponges abrasives. Ne pas appliquer de cire ou de produit de lustrage sur le toit ouvrant.

Jantes et pneus

Ne pas utiliser de nettoyeurs à haute pression.

Nettoyer des jantes avec un nettoyant pour jantes à pH neutre.

Les jantes sont peintes et peuvent être nettoyées avec les mêmes produits que la carrosserie.

Dégâts à la peinture

Corriger les petits dégâts de peinture avec un crayon de retouche avant que la rouille ne se forme. Les grands dégâts de peinture ou la rouille doivent être réparés par un atelier.

Soubassement

Le soubassement est partiellement revêtu de PVC ou d'une couche de cire de protection permanente dans les zones les plus critiques.

Vérifier le soubassement après son lavage et le faire cirer le cas échéant.

Les matériaux en bitume caoutchouc peuvent abîmer la couche de PVC.

Faire effectuer les travaux au soubassement par un atelier.

De préférence, laver le soubassement au début et à la fin de l'hiver et faire vérifier la couche de cire de protection.

Dispositif d'attelage

Ne pas nettoyer la barre d'attelage avec un jet de vapeur ou haute pression.

Système de transport arrière

Nettoyer le système de transport arrière avec un jet de vapeur ou haute pression au moins une fois par an.

Faire fonctionner le système de transport arrière de temps en temps s'il n'est pas utilisé régulièrement, notamment en hiver.

Entretien intérieur

Intérieur et garnitures

Ne nettoyer l'habitacle, y compris le revêtement de tableau de bord et les revêtements qu'à l'aide d'un chiffon sec ou de produit de nettoyage intérieur.

Nettoyer les garnitures en cuir à l'eau propre et avec un chiffon doux. Pour les taches tenaces, utiliser un produit d'entretien pour cuir.

Nettoyer le combiné d'instruments et les écrans uniquement avec un chiffon doux humide. Si nécessaire, utiliser une solution savonneuse douce.

Les garnitures en tissu se nettoient le mieux à l'aspirateur et à la brosse.

Pour éliminer les taches, utiliser un produit de nettoyage pour tissu.

Il se peut que les tissus ne soient pas grand teint. Cela peut provoquer des décolorations visibles, notamment sur les garnitures de couleur claire. Éliminer les taches et les décolorations dès que possible.

Nettoyer les ceintures de sécurité à l'eau tiède ou avec un produit de nettoyage pour intérieur.

Avertissement

Attacher les fermetures Velcro des vêtements car elles peuvent abî- mer le garnissage du siège si elles restent ouvertes.

La même chose s'applique aux vêtements avec des objets aux bords tranchants, tels que fermetures éclair, ceintures ou jeans cloutés.

Éléments en matière plastique et en caoutchouc

Les pièces en plastique et en caoutchouc peuvent être entretenues avec les mêmes produits que la carrosserie. Le cas échéant, utiliser un produit de nettoyage pour intérieur. Ne pas utiliser d'autres produits. Éviter notamment les solvants et l'essence. Ne pas utiliser de nettoyeurs à haute pression.

Service et maintenance

Informations générales ...... 216

Informations sur l'entretien ..... 216

Fluides, lubrifiants et pièces recommandés .... 217

Fluides et lubrifiants recommandés .... 217

Informations générales

Informations sur l'entretien

Il est important pour la sécurité, la fiabilité ainsi que pour le maintien de la valeur de votre véhicule que tous les travaux d'entretien soient effectués aux intervalles prévus.

Le plan d'entretien actuel et détaillé de votre véhicule est disponible auprès de votre atelier.

Affichage d'entretien ➔ 85.

Intervalles d'entretien pour l'Europe

Entretien principal

L'entretien de votre véhicule est re-quis tous les 30 000 km ou tous les ans, selon l'échéance survenant en premier, sauf indication contraire dans l'affichage d'entretien.

Un intervalle d'entretien plus court peut être valide pour les comportements de conduite intenses, par ex. pour les taxis et les véhicules de police.

Les intervalles d'entretien pour l'Europe sont valides pour les pays suivants :

Allemagne, Andorre, Autriche, Belgique, Bosnie-Herzégovine, Bulgarie, Chypre, Croatie, Danemark, Espagne, Estonie, Finlande, France, Grèce, Groenland, Hongrie, Irlande, Islande, Italie, Lettonie, Lituanie, Luxembourg, Macédoine, Malte, Monténégro, Norvège, Pays-Bas, Pologne, Portugal, République tchèque, Roumanie, Royaume-Uni, Serbie, Slovaquie, Slovénie, Suède, Suisse.

Affichage d'entretien ➔ 85.

Intervalles d'entretien pour l'international

Entretien principal

L'entretien de votre véhicule est re-quis tous les 15 000 km ou tous les ans, selon l'échéance survenant en premier, sauf indication contraire dans l'affichage d'entretien.

Les intervalles d'entretien pour l'international sont valides pour les pays qui ne sont pas mentionnés dans les intervalles d'entretien pour l'Europe.

Affichage d'entretien ➔ 85.

Confirmations

La confirmation du service est enregistrée dans le carnet d'entretien et de garantie. La date et le kilométrage sont ajoutés ainsi que la signature et le cachet de l'atelier ayant effectué l'entretien.

S'assurer que le carnet d'entretien et de garantie est correctement rempli car la preuve d'un entretien suivi est essentielle en cas d'appel à la garantie ou de demande de geste commercial et cela constituera aussi un argument positif lors de la revente éventuelle du véhicule.

Périodicité d'entretien avec calcul de durée de vie restante de l'huile moteur

L'intervalle d'entretien est basé sur plusieurs paramètres en fonction de l'utilisation.

L'affichage de service vous signale quand vidanger l'huile moteur. Affichage d'entretien ➔ 85.

Fluides, lubrifiants et pièces recommandés

Fluides et lubrifiants recommandés

Utiliser uniquement des produits satisfaisant les spécifications recommandées.

Attention

Les produits nécessaires au fonctionnement du véhicule sont dangereux et peuvent être nocifs. Manipuler avec prudence. Respecter les consignes figurant sur les récipients.

Huile moteur

L'huile moteur est identifiée par sa qualité et sa viscosité. Lors du choix de l'huile moteur à utiliser, la qualité est plus importante que la viscosité. La qualité de l'huile garantit, par ex. la propreté du moteur, la protection contre l'usure et le contrôle du vieillissement de l'huile, alors que la

classe de viscosité définit la capacité d'écoulement de l'huile sur une certaine gamme de températures.

Dexos est la plus récente des huiles moteur de qualité et offre une protection optimale des moteurs diesel. Si elle n'est pas possible de s'en procurer, les huiles moteur d'autres qualités mentionnées doivent être utilisées.

Sélectionner l'huile moteur adéquate en fonction de sa qualité et de la température ambiante minimale ➔ 222.

Appoint d'huile moteur

Les huiles moteur de différentes marques et différents producteurs peuvent être mélangées pour autant que vous respectiez les critères d'huile moteur spécifiés qualité et viscosité.

L'utilisation d'huile moteur d'une qualité de seulement ACEA A1/B1 ou seulement A5/B5 est interdite, car cela peut provoquer des dégâts à long terme du moteur dans certaines conditions de fonctionnement.

Sélectionner l'huile moteur adéquate en fonction de sa qualité et de la température ambiante minimale ➔ 222.

Additifs d'huile moteur supplémentaires

L'utilisation d'additifs d'huile moteur supplémentaires peut entraîner des dégâts et rendre la garantie caduque.

Viscosité d'huile moteur

Le degré de viscosité SAE indique la fluidité de l'huile.

L'huile multigrade est représentée par deux chiffres, par ex. SAE 5W-30. Le premier chiffre, suivi d'un W, indique la viscosité à basse température et le second chiffre, la viscosité à haute température.

Sélectionner la classe de viscosité adéquate en fonction de la température ambiante minimale ➔ 222.

Toutes les classes de viscosité recommandées sont adaptées pour une utilisation à des températures ambiantes élevées.

Liquide de refroidissement et antigel

Utiliser uniquement de l'antigel pour liquide de refroidissement sans silicates et à longue durée de vie (LLC). Prendre contact avec un atelier.

Le système est rempli en usine par un liquide de refroidissement conçu pour offrir une excellente protection contre la corrosion ainsi que le gel à des températures allant approximativement jusqu'à -28 °C. Dans les pays nordiques, le liquide de refroidissement rempli en usine offre une protection contre le gel à des températures allant jusqu'à -37 °C. Cette concentration devrait être maintenue toute l'année. L'utilisation d'additif pour liquide de refroidissement dont le but est de procurer une protection supplémentaire contre la corrosion ou d'assurer l'étanchéité en cas de petites fuites peut provoquer des problèmes de fonctionnement. Nous déclinons toute responsabilité quant aux conséquences liées à l'utilisation d'additifs pour liquide de refroidissement.

Liquide de frein/ d'embrayage

Au fil du temps, le liquide de frein absorbe l'humidité, ce qui réduit l'efficacité du freinage. Le liquide de frein doit donc être remplacé à l'intervalle spécifié.

AdBlue

Utiliser uniquement AdBlue pour réduire les oxydes d'azote dans les émissions de gaz d'échappement 139.

Caractéristiques techniques

Identification du véhicule ..... 220

Numéro d'identification du véhicule 220

Plaquette d'identification ..... 221

Identification du moteur ...... 221

Données du véhicule 222

Liquides et lubrifiants recommandés .... 222

Données du moteur ...... 223

Performances 224

Poids du véhicule 225

Dimensions du véhicule ..... 225

Capacités 227

Pressions des pneus ...... 228

Identification du véhicule

Numéro d'identification du véhicule

Le numéro d'identification du véhicule est visible à travers le pare-brise.

Le numéro d'identification du véhicule est aussi gravé en haut à droite du tablier, à peu près au centre du pare-feu du moteur.

Plaquette d'identification

La plaque signalétique se trouve sur l'encadrement de la porte avant gauche.

1 2 3 4 5 6 7 8 OPEL α1°98'14"0030 WOL0JBF3517005678 1835 3/185 1-055 2-045 PL 1038-RPD 236U

Données de la plaquette signaléti- que :

1 : Constructeur
2 : Numéro d'homologation
3 : Numéro d'identification du véhicule
4 : Poids nominal brut du véhicule en kg
5 : Poids total roulant autorisé en kg
6 : Charge maximale autorisée sur l'essieu avant en kg
7 : Charge maximale autorisée sur l'essieu arrière en kg
8 : Données spécifiques au véhicule ou au pays

La charge sur essieu avant et la charge sur essieu arrière ne doivent pas dépasser ensemble le poids total autorisé en charge. Si, par exemple, la charge sur l'essieu avant est maximale, la charge sur l'essieu arrière doit être telle que le poids total autorisé en charge n'est pas dépassé.

Les caractéristiques techniques ont été établies selon les normes de la Communauté Européenne. Tous droits de modification réservés. Les indications figurant sur les papiers du véhicule ont toujours priorité sur celles du présent manuel.

Identification du moteur

Les tableaux de caractéristiques techniques présentent l'appellation du moteur. Caractéristiques du moteur ➔ 223.

Pour identifier le moteur adéquat, voir la puissance du moteur dans le certificat de conformité CEE fourni avec votre véhicule et les autres documents d'enregistrement nationaux.

Données du véhicule

Liquides et lubrifiants recommandés

Qualité de l'huile moteur recommandée

Qualité d'huile moteur : Europe

dexos 2

Dans le cas où de l'huile de qualité dexos ne serait pas disponible, il est permis d'utiliser au maximum 1 litre d'huile moteur de qualité ACEA C3 une fois entre chaque vidange.

Dans les pays disposant d'un intervalle d'entretien international ➔ 216, les qualités d'huile répertoriées ci-dessous peuvent être utilisées :

Qualité d'huile moteur : International

dexos 2	√
GM-LL-B-025	√
ACEA A3/B4	√
ACEA C3	√

Types de viscosité de l'huile moteur

Température ambiante

jusqu'à -25 °C	SAE 5W-30 ou SAE 5W-40
en dessous de -25 °C	SAE 0W-30 ou SAE 0W-40

Dans les pays disposant d'un intervalle d'entretien international 216, les grades de viscosité d'huile répertoriés ci-dessous peuvent également être utilisés :

Température ambiante

jusqu'à	SAE 10W-30 ^1) ou
-20 °C	SAE 10W-40 ^1)

1) Autorisée, mais l'utilisation d'une huile de viscosité SAE 5W-30 ou SAE 5W-40 certifiée dexos est recommandée.

Données du moteur

Désignation de vente	2.0 CDTI	2.2 CDTI	2.2 CDTI
Appellation du moteur	B 20 DTH	A 22 DM	A 22 DMH
Nombre de cylindres	4	4	4
Cylindrée [cm3]	1956	2231	2231
Puissance du moteur [kW]	125	120	135
à un régime de	3750	3800	3800
Couple [Nm]	400	350	400
à un régime de	1750-2500	2000	2000
Type de carburant	Gazole (diesel)	Gazole (diesel)	Gazole (diesel)

AdBlue ↩ 139.

Performances
Transmission intégrale

Moteur	B 20 DTH	A 22 DM	A 22 DMH
Vitesse maximale [km/h]
Boîte manuelle	197	188	200
Boîte automatique	-	182	191

Roues avant motrices

Moteur	B 20 DTH	A 22 DM	A 22 DMH
Vitesse maximale [km/h]
Boîte manuelle	195	189	-
Boîte automatique	193	184	-

Poids du véhicule

Poids à vide, modèle de base sans équipement optionnel

Boîte manuelle/Boîte automatique.

Moteur	Transmission intégrale	Roues avant motrices
B 20 DTH	1925-1985 / -	1851-1911 / 1883-1943
A 22 DM	1911-1971 / 1936-1996	1836-1896 / 1861-1921
A 22 DMH	1911-1971 / 1936-1996	- / -

Les équipements et accessoires en option augmentent le poids à vide.

Informations sur le chargement ↩ 74.

Dimensions du véhicule

Longueur [mm]	4596
Largeur [mm]	1850
Hauteur avec rails de toit [mm]	1761
Hauteur sans rails de toit [mm]	1717
Empattement [mm]	2707
Largeur de voie [mm]	1569
avant
arrière	1576
Diamètre de braquage entre murs [m]	12,78
Diamètre de braquage entre bordures de trottoir [m]	11,87
Profondeur de gué maximale [mm](à 5 km/h)	450
Angle d'attaque	20°
Angle ventral	18°
Angle de fuite	24°

Capacités
Huile moteur

Moteur	B 20 DTH	A 22 DM	A 22 DMH
filtre inclus [I]	4,9	5,6	5,6
entre MIN et MAX [I]	1,0	1,0	1,0

Réservoir de carburant

2) Roue de secours ou pneus d'hiver.

Informations au client

Informations au client ...... 229

Déclaration de conformité ..... 229

Réparation des dégâts d'une collision 230

Enregistrement des données du véhicule et vie privée .... 230

Enregistrements des données d'événements .... 230

Identification de fréquence radio (RFID) 231

Informations au client

Déclaration de conformité

Systèmes de transmission

Ce véhicule dispose de systèmes transmettant et/ou recevant des ondes radio soumis à la directive 1999/5/EC. Ces systèmes sont conformes aux exigences essentielles ainsi qu'à d'autres dispositions pertinentes de la directive 1999/5/EC. Des copies des déclarations de conformité sont disponibles via notre site Web.

Cric

Traduction de la Déclaration de conformité originale

Déclaration de conformité correspondant à la directive CE 2006/42/EC

Nous déclarons que le produit :

Désignation du produit : Cric

Type/référence GM : 13590195

est conforme aux provisions de la directive 2006/42/EC.

Normes techniques appliquées :

GMW 14337 : Cric d'équipement standard - Tests matériels

GMW15005 : Équipement standard, cric et roue de secours, test de véhicule

Personne autorisée à compiler les documents techniques :

Hans-Peter Metzger

Responsable du groupe ingénierie, châssis et structure

Adam Opel AG

D-65423 Rüsselsheim

Signé par

Daehyeok An

Directeur du groupe technique, Tyre Wheel Systems

GM Corée

Bupyung, Incheon, 403-714, Corée

Incheon, République de Corée, 4 avril 2014

Réparation des dégâts d'une collision

Épaisseur de peinture

Selon les techniques de production, l'épaisseur de la peinture peut varier entre 50 et 400 µm.

Par conséquent, une épaisseur de peinture différente n'est pas un indicateur de réparation des dégâts d'une collision.

Enregistrement des données du véhicule et vie privée

Enregistrements des données d'événements

Modules de stockage de données dans le véhicule

Le véhicule est doté d'un grand nombre de composants électroniques contenant des modules de stockage de données qui mémorisent de manière temporaire ou permanente des données techniques concernant l'état du véhicule, les événements et les erreurs. En général, ces informations techniques permettent de documenter l'état des pièces, modules, systèmes ou l'environnement :

- Conditions de fonctionnement de composants de système (par ex. niveaux de remplissage)

• Messages d'état du véhicule et de ses composants uniques (par ex. nombre de tours de roue/vitesse de rotation, ralentissement, accélération latérale)
• Dysfonctionnement et défauts dans des composants de système important
• La réaction du véhicule dans des conditions particulières de conduite (par ex. déploiement d'un airbag, l'activation du système de régulation de stabilité)
• Conditions environnementales (par ex. température)

Ces données sont uniquement des données techniques et faciliteront l'identification et la correction des erreurs ainsi que l'optimisation des fonctions du véhicule.

Les profils de déplacement indiquant les itinéraires parcourus ne peuvent pas être créés avec ces données.

Si des services sont utilisés (par ex. travaux de réparation, procédures de services, cas de garantie, assurance qualité), les employés du réseau d'entretien (y compris le fabricant)

peuvent, en utilisant des appareils de diagnostic spéciaux lire, ces informations techniques à partir de modules de stockage de données d'évènement et d'erreur. Des informations supplémentaires peuvent vous être fournies dans ces ateliers, le cas échéant. Une fois qu'une erreur a été corrigée, les données sont effacées du module de stockage de données ou elles sont continuellement écrasées.

Il se peut que, pendant le fonctionnement normal du véhicule, certaines situations soient rencontrées où ces données techniques se rapportant à d'autres informations (rapport d'accident, dommages sur le véhicule, énoncés de témoin, etc.) peuvent être associées à une personne spécifique - éventuellement avec l'aide d'un expert.

Des fonctions supplémentaires, avec le consentement du client (par ex. location du véhicule en cas d'urgence) permettent la transmission de données particulières du véhicule.

Identification de fréquence radio (RFID)

La technologie RFID est utilisée sur certains véhicules pour des fonctions telles que la surveillance de la pression des pneus et la sécurité du circuit d'allumage. Il est également utilisé en association avec des fonctions de confort comme les télécommandes radio pour le verrouillage/déverrouillage des portes et les émetteurs embarqués d'ouverture de portails ou de portes de garage. La technologie RFID des véhicules Opel n'utilise pas et n'enregistre pas d'informations personnelles, pas plus qu'elle n'établit de liens vers d'autres systèmes Opel contenant des informations personnelles.

Index alphabétique

A

Accessoires et modifications du véhicule .... 168

Accoudoir.... 41, 43

Accouplement de remorque..... 162

AdBlue....94,139

Affichage d'entretien.... 95

Affichage d'informations de bord . 98

Affichage d'informations graphique, affichage d'informations couleurs .... 101

Affichage de la transmission ..... 144

Affichage de service 85

Affichage de transmission ..... 85

Affichages d'informations...... 98

Aide au démarrage en côte ..... 154

Aide au stationnement .... 158

Aide au stationnement par ultrasons .... 93, 158

Airbags et rétracteurs de ceinture 89

Alarme antivol 26

Anneaux d'arrimage 73

Antiblocage de sécurité ..... 152

Antiblocage de sécurité (ABS) .... 92

Antibrouillard 97

Appel de phares 113

Appuis-tête 36

Appuis-tête actifs.... 36, 37

Assistance au freinage 154

Atténuation automatique de l'éclairage 30

Autostop.... 134

Avertissement d'excès de vitesse 97

Avertisseur sonore 14,78

B

Bac de rangement sous le siège de passager avant.... 61

Barre d'attelage.... 164

Barre de remorquage.... 162

Batterie....90

Batterie, démarrage par câbles auxiliaires.... 209

Batterie du véhicule 174

Blocage de démarrage 96

Blocage du démarrage 28

BlueInjection.... 139

Boîte à fusibles du compartiment moteur ...... 185

Boîte à fusibles du tableau de bord 188

Boîte à gants 60

Boîte automatique.... 90, 144

Boîte de vitesses 16

Boîte manuelle 148

Bouches d'aération.... 127

Bouches d'aération fixes ..... 127

Bouches d'aération réglables .... 127

Bouchon de remplissage...... 90

C

Cache-bagages 71

Capacités 227

Capot 169

Caractéristiques de conduite et conseils pour le remorquage .. 162

Caractéristiques du véhicule..... 222

Caractéristiques spécifiques du véhicule .... 3

Caractéristiques techniques..... 223

Carburant pour moteurs diesel .. 160

Car Pass 21

Catalyseur 138

Ceinture de sécurité 8

Ceinture de sécurité à trois points 45

Ceintures.... 43

Ceintures de sécurité 43

Centre d'informations du conducteur.... 98

Chaînes à neige 201

Changement d'une roue ..... 204

Changement de pneus...... 204

Changement de taille de pneus et de jantes .... 200

Charge au toit.... 74

Chauffage 42

Chauffage de siège.... 42

Chauffage et ventilation ..... 121

Check-Control.... 106

Clés 20

Clés, serrures.... 20

Clignotant 89

Clignotants de changement de direction et de file .... 115

Clignotants latéraux 182

Climatisation 15, 122

Climatisation électronique ..... 123

Coffre 24,71

Combiné d'instruments 83

Commande à distance.... 21

Commande automatique des feux .... 113

Commande d'éclairage du tableau de bord .... 117

Commandes au volant.... 77

Commutateur d'éclairage ..... 112

Compartiment...... 61

Compartiment pour monnaie...... 59

Compte-tours 84

Compteur de vitesse 83

Compteur kilométrique .... 84

Compteur kilométrique journalier . 84

Conduite économique...... 130

Consommation de carburant - Émissions de CO₂...... 162

Contrôle d'adhérence en descente.... 155

Contrôle du véhicule .... 131

Contrôles du véhicule...... 169

Correcteur d'assiette automatique.... 114, 156

Coupure d'alimentation en décélération .... 133

Coupure de courant 147

Crevaison.... 204

Cric du véhicule.... 192

D

Danger, attention et avertissement 4

Déclaration de conformité...... 229

DEF....139

Défaillance 147

Défaillance du frein de stationnement électrique...... 92

Démarrage du moteur ...... 132

Démarrage et utilisation...... 132

Démarrage par câbles auxiliaires .... 209

Désactivation d'airbag ..... 52, 90

Désignations des pneus ..... 194

Détecteur de pluie.... 78

Déverrouillage du véhicule ...... 6

Dimensions du véhicule ...... 225

Direction...... 131

Direction assistée.... 93, 131

Direction assistée électrique..... 131

Dispositif antivol 25

Dispositif d'attelage 164

Données du moteur 223

E

Éclairage.... 112

Éclairage d'accueil.... 120

Éclairage de plaque d'immatriculation .... 182

Éclairage du coffre...... 119

Éclairage du tableau de bord .... 183

Éclairage extérieur ...... 12, 112

Éclairage intérieur..... 117, 118, 182

Éclairage pour entrer dans le véhicule .... 120

Éclairage pour quitter le véhicule 120

Electronic Stability Control .. 93, 154

Electronic Stability Control désactivé .... 93

Éléments de commande...... 77

Emplacements de montage d'un système de sécurité pour enfant 55

Emploi d'une remorque ..... 163

En cas de panne.... 211

Enfoncer la pédale de frein ..... 96

Enjoliveurs 200

Enregistrement des données du véhicule et vie privée...... 230

Enregistrements des données d'événements.... 230

Entrée AUX.... 61

Entretien.... 216

Entretien extérieur ...... 213

Entretien intérieur ...... 215

Équipement électrique...... 183

Équipements d'éclairage...... 120

Espaces de rangement.... 59

Essuie-glace / lave-glace avant ... 78

Essuie-glace / lave-glace de lunette arrière .... 80

Essuie-glaces et lave-glaces...... 14

Étiquette d'airbag...... 47

Exécution du travail ...... 169

Extincteur....73

F

Faire le plein 161

Feu antibrouillard arrière ..... 97

Feux antibrouillard 180

Feux antibrouillard arrière ..... 116

Feux arrière 181

Feux de détresse ...... 115

Feux de jour 115

Feux de position.... 112

Feux de recul 117

Feux de route 97, 113

Feux de stationnement .... 116

Filet de rangement.... 59

Filtre à gazole (diesel) ...... 176

Filtre à particules.... 137

Filtre à particules pour diesel 90, 94, 137

Filtre à pollens ...... 128

Fluide d'échappement diesel..... 139

Fluides et lubrifiants recommandés .... 217

Fonctionnement normal de la climatisation .... 128

Forme convexe 29

Frein à main.... 153

Frein de stationnement...... 91, 153

Frein de stationnement électrique .... 91, 153

Freins 152, 173

Fusibles 183

G

Galerie de toit 74

Gaz d'échappement...... 137

H

Hayon....24

Horloge 81

Huile....170

Huile moteur ...... 170, 217, 222

|

Identification de fréquence radio (RFID).... 231

Identification du moteur...... 221

Informations générales ..... 162

Informations pour un premier déplacement.... 6

Informations sur l'entretien ..... 216

Informations sur le chargement ... 74

Introduction 3

J

Jantes et pneus 194

Jauge à carburant 85

Jauges et cadrans.... 83

K

Kickdown.... 147

Kit de réparation des pneus ..... 201

L

Lampes de lecture 119

Lampes de pare-soleil 119

Lavage du véhicule.... 213

Lave-phare....78

Lentilles de feu embuées...... 117

Lève-vitres électriques ...... 32

Levier sélecteur 145

Liquide d'embrayage.... 174

Liquide de direction assistée..... 172

Liquide de frein 173

Liquide de frein/ d'embrayage.... 217

Liquide de lave-glace 172

Liquide de refroidissement du moteur 171

Liquide de refroidissement et antigel.... 217

Liquides et lubrifiants recommandés.... 222

Lunette arrière chauffante ..... 33

M

Mode d'économie de carburant.... 96

Mode Économie de carburant.... 130

Mode manuel 146

Mode Sport 92, 145

N

Nettoyage des garnitures...... 215

Nettoyage du véhicule...... 213

Niveau bas d'huile moteur ..... 96

Niveau bas de carburant ..... 96

Numéro d'identification du véhicule 220

O

Ordinateur de bord dans l'affichage d'informations de bord .... 107

Ordinateur de bord dans l'affichage d'informations graphique ou dans l'affichage d'informations en couleurs ..... 109

Outillage 192

Outillage de bord.... 192

P

Pare-brise.... 31

Pare-soleil 33

Passage au rapport supérieur ..... 92

Performances 224

Phares.... 112, 113, 177

Phares antibrouillard.... 116

Phares au xénon 179

Phares halogènes ...... 178

Phares pour conduite à l'étranger .... 114

Plaquette d'identification ..... 221

Plateau pour CD.... 59

Pneus d'hiver 194

Poids à vide.... 74, 225

Poids du véhicule 225

Porte-carte....59

Porte-gobelets.... 60

Porte ouverte 97

Portes....24

Porte-vélos....61

Position de siège 37

Position nuit automatique .... 31

Position nuit manuelle .... 31

Positions de la serrure de contact 132

Pot catalytique.... 90

Préchauffage 94

Prendre la route 17

Pression d'huile moteur ...... 95

Pression des pneus ..... 106, 195

Pressions des pneus 228

Prise d'air 128

Prises de courant.... 61, 82

Prises de courant pour accessoires.... 82

Procéder bientôt à une révision ... 91

Profondeur de sculptures ..... 199

Programme de stabilité de la remorque .... 166

Programmes de conduite électronique .... 147

Protection contre la décharge de la batterie .... 120

Puissance réduite du moteur...... 96

Purge du filtre à carburant ..... 96

Purge du système d'alimentation en gazole (diesel) 177

R

Rabattement 29

Rabattement du siège 40

Rangement....59

Rangement dans la console centrale 61

Rangement dans les accoudoirs . 61

Rangement de coffre.... 71

Rangement pour lunettes de soleil 60

Rangements dans le tableau de bord....59

Rappel de ceinture de sécurité 45, 89

Recommandations pour la conduite.... 130, 131

Recouvrement des rangements dans le plancher arrière ..... 72

Réduction catalytique sélective.. 139

Réglage de la portée des phares 114

Réglage des appuis-tête 8

Réglage de siège 38

Réglage des rétroviseurs ...... 9

Réglage des sièges ...... 6

Réglage du volant 9,77

Réglage électrique 29

Réglage électrique des sièges..... 41

Régulateur de vitesse ..... 97, 157

Remorquage.... 162, 211

Remorquage d'un autre véhicule 212

Remorquage du véhicule ..... 211

Remplacement des ampoules ... 177

Remplacement des balais d'essuie-glace .... 177

Réparation des dégâts d'une collision.... 230

Reprise des véhicules hors d'usage 169

Rétracteurs de ceinture de sécurité.... 43

Rétroviseur intérieur.... 31

Rétroviseurs.... 29, 31

Rétroviseurs chauffés 30

Rétroviseurs extérieurs.... 29

Rodage d'un véhicule neuf ..... 132

Roue de secours 207

S

Sécurité du véhicule.... 25

Sécurité enfants 24

Service 128

Sièges arrière 42, 43

Sièges avant...... 37

Signaux sonores 106

Soin à la carrosserie.... 213

Stationnement 18, 136

Stockage du véhicule...... 168

Surveillance de la durée de vie de l'huile.... 95

Symboles 4

Système antivol.... 97

Système d'adhérence en descente 92

Système d'airbag 47

Système d'airbag frontal 50

Système d'airbag latéral .... 51

Système d'airbag rideau 52

Système d'arrêt-démarrage...... 134

Système de charge 90

Système de contrôle de la pression des pneumatiques.... 106

Système de freinage 91

Système de réglage de la portée des phares automatique ..... 97

Système de surveillance de la pression des pneus...... 94, 196

Système de transport arrière...... 61

Système Flex-Fix.... 61

Systèmes d'assistance au conducteur.... 157

Systèmes de climatisation...... 121

Systèmes de détection d'obstacles.... 158

Systèmes de sécurité pour enfant 53

Systèmes de sécurité pour enfant Isofix .... 58

Systèmes de sécurité pour enfant Top-Tether .... 58

T

Taille des jantes et des pneus, changer.... 200

Télécommande radio 21

Témoin de durée de vie de l'huile moteur.... 95

Témoin de dysfonctionnement .... 90

Témoin de remorque 97

Témoins.... 83, 86

Température de liquide de refroidissement du moteur ..... 94

Température extérieure 80

Toit.... 34

Toit ouvrant 34

Transmission intégrale ..... 92, 149

Triangle de présignalisation ..... 73

Troisième feu stop...... 117, 182

Trousse de secours 73

U

Utilisation d'une remorque...... 163

Utilisation de ce manuel .... 3

V

Ventilation.... 121

Verrouillage central 22

Vidange d'huile moteur ...... 95

Vide-poches.... 59

Vide-poches sous le siège ..... 61

Vitres.... 31, 32

Vue d'ensemble du tableau de bord 10

www.opel.com

Les données mentionnées dans cette publication correspondent à la situation indiquée. Adam Opel AG se réserve le droit d'apporter des modifications techniques, de l'équipement et de la forme du véhicule par rapport aux indications reprises dans cette publication ainsi que des modifications de cette publication proprement dite.

Situation : février 2016, ADAM OPEL AG, Rüsselsheim.

Imprimé sur papier blanchi sans chlore.

KTA-2648/10-fr

02/2016
